TOYOTA PRIUS 2021 Manuale duso (in Italian)

6116-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

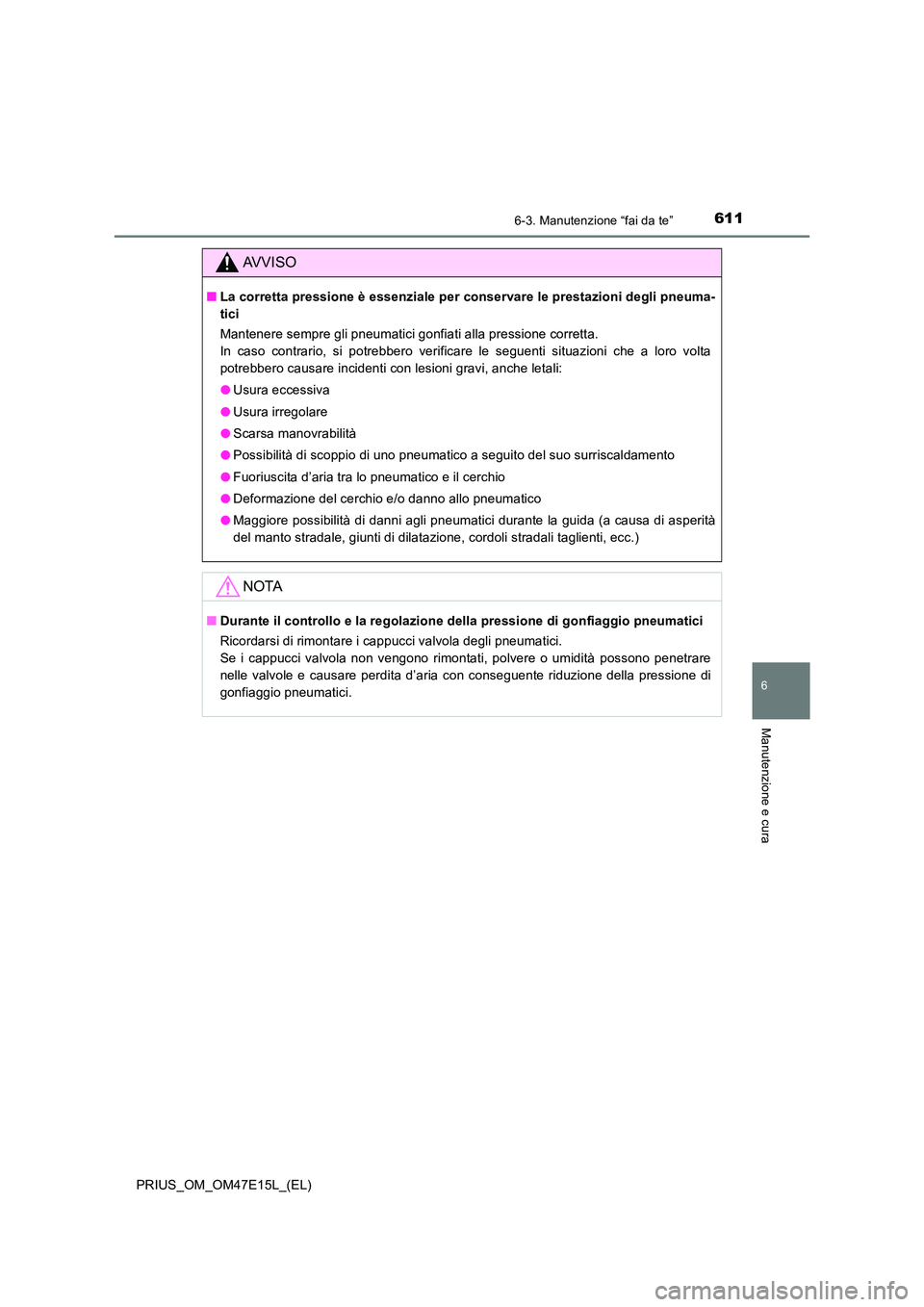

AVVISO
QLa corretta pressione è essenziale per conservare le prestazioni degli pneuma-
tici
Mantenere sempre gli pneumatici gonfiati alla pressione corrett a.
In caso contrario, si potrebbero verificare le seguenti situazi oni che a loro volta
potrebbero causare incidenti con lesioni gravi, anche letali:
O Usura eccessiva
O Usura irregolare
O Scarsa manovrabilità
O Possibilità di scoppio di uno pneumatico a seguito del suo surriscaldamento
O Fuoriuscita d’aria tra lo pneumatico e il cerchio
O Deformazione del cerchio e/o danno allo pneumatico
O Maggiore possibilità di danni agli pneumatici durante la guida (a causa di asperità
del manto stradale, giunti di dilatazione, cordoli stradali tag lienti, ecc.)
NOTA
QDurante il controllo e la regolazione della pressione di gonfiaggio pneumatici
Ricordarsi di rimontare i cappucci valvola degli pneumatici.
Se i cappucci valvola non vengono rimontati, polvere o umidità possono penetrare
nelle valvole e causare perdita d’aria con conseguente riduzion e della pressione di
gonfiaggio pneumatici.

6126-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)

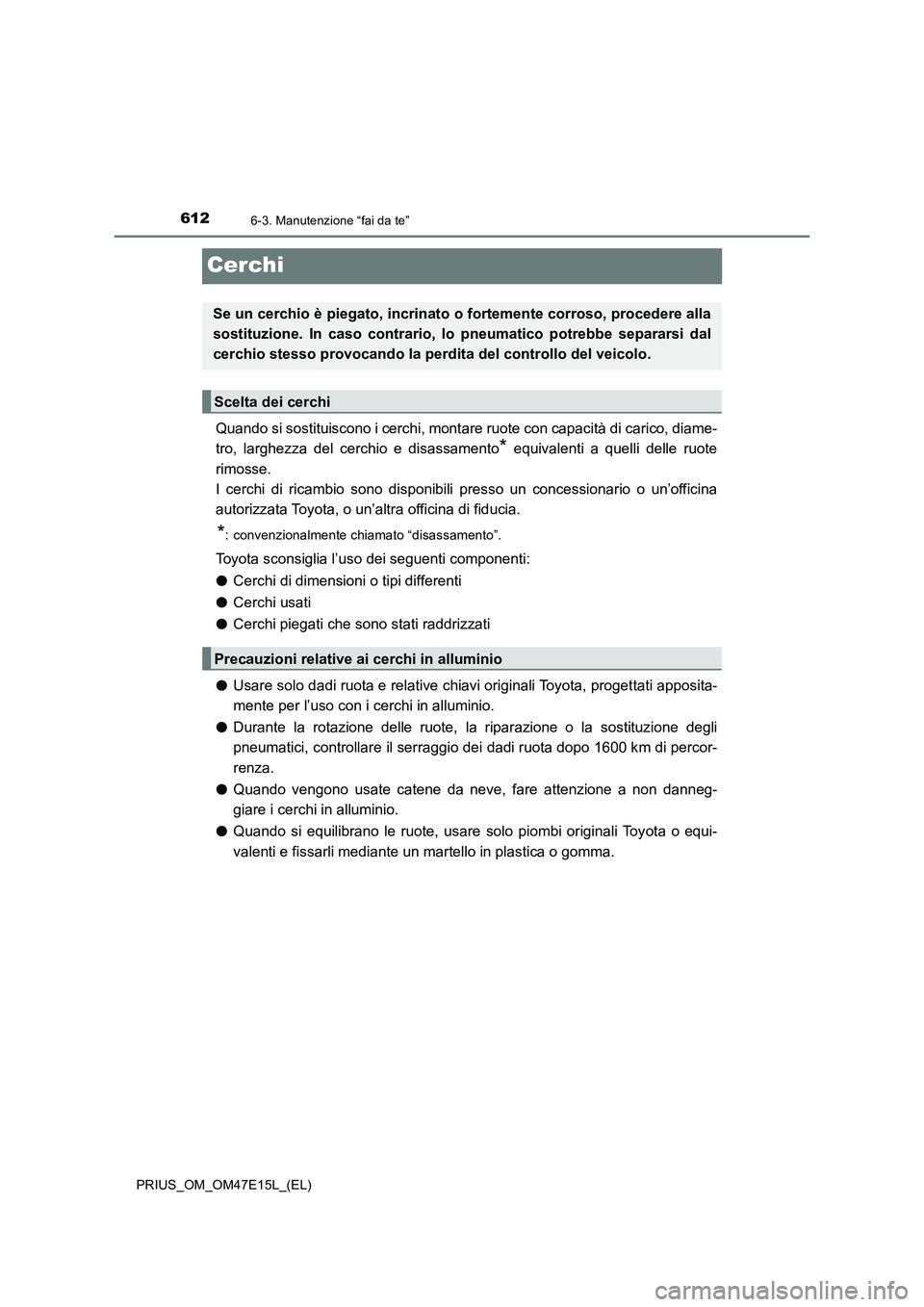

Cerchi
Quando si sostituiscono i cerchi, montare ruote con capacità di carico, diame-
tro, larghezza del cerchio e disassamento
* equivalenti a quelli delle ruote
rimosse.
I cerchi di ricambio sono disponibili presso un concessionario o un’officina
autorizzata Toyota, o un’altra officina di fiducia.
*: convenzionalmente chiamato “disassamento”.
Toyota sconsiglia l’uso dei seguenti componenti:
OCerchi di dimensioni o tipi differenti
OCerchi usati
OCerchi piegati che sono stati raddrizzati
OUsare solo dadi ruota e relative chiavi originali Toyota, progettati apposita-
mente per l’uso con i cerchi in alluminio.
ODurante la rotazione delle ruote, la riparazione o la sostituzione degli
pneumatici, controllare il serraggio dei dadi ruota dopo 1600 km di percor-
renza.
OQuando vengono usate catene da neve, fare attenzione a non danneg-
giare i cerchi in alluminio.
OQuando si equilibrano le ruote, usare solo piombi originali Toyota o equi-
valenti e fissarli mediante un martello in plastica o gomma.
Se un cerchio è piegato, incrinato o fortemente corroso, procedere alla
sostituzione. In caso contrario, lo pneumatico potrebbe separarsi dal
cerchio stesso provocando la perdita del controllo del veicolo.
Scelta dei cerchi
Precauzioni relative ai cerchi in alluminio

6136-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

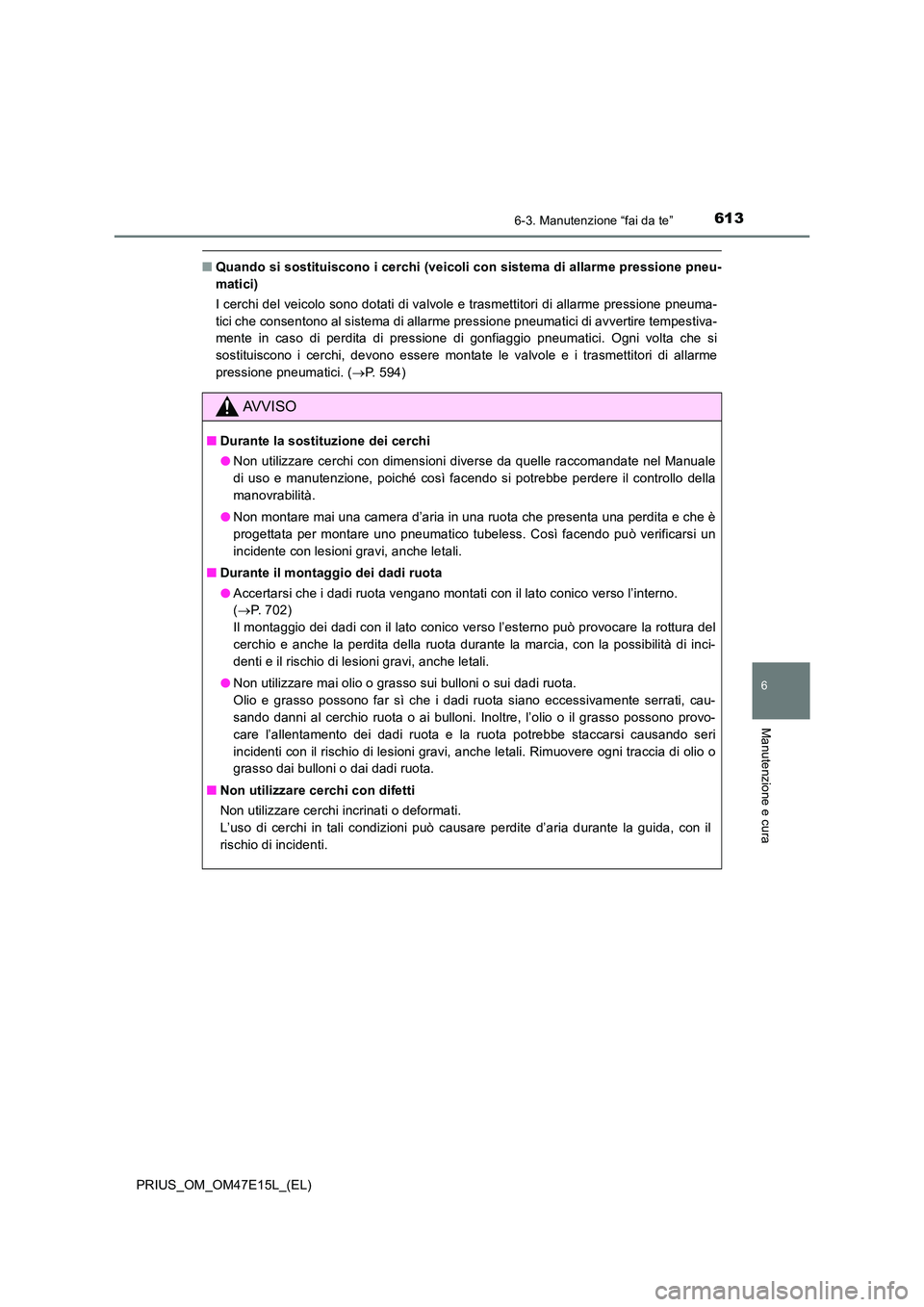

QQuando si sostituiscono i cerchi (veicoli con sistema di allarme pressione pneu-
matici)
I cerchi del veicolo sono dotati di valvole e trasmettitori di allarme pressione pneuma-
tici che consentono al sistema di allarme pressione pneumatici di avvertire tempestiva-
mente in caso di perdita di pressione di gonfiaggio pneumatici. Ogni volta che si
sostituiscono i cerchi, devono essere montate le valvole e i tr asmettitori di allarme
pressione pneumatici. ( P. 594)
AVVISO
QDurante la sostituzione dei cerchi
O Non utilizzare cerchi con dimensioni diverse da quelle raccomandate nel Manuale
di uso e manutenzione, poiché così facendo si potrebbe perdere il controllo della
manovrabilità.
O Non montare mai una camera d’aria in una ruota che presenta una perdita e che è
progettata per montare uno pneumatico tubeless. Così facendo pu ò verificarsi un
incidente con lesioni gravi, anche letali.
Q Durante il montaggio dei dadi ruota
O Accertarsi che i dadi ruota vengano montati con il lato conico verso l’interno.
( P. 7 0 2 )
Il montaggio dei dadi con il lato conico verso l’esterno può pr ovocare la rottura del
cerchio e anche la perdita della ruota durante la marcia, con l a possibilità di inci-
denti e il rischio di lesioni gravi, anche letali.
O Non utilizzare mai olio o grasso sui bulloni o sui dadi ruota.
Olio e grasso possono far sì che i dadi ruota siano eccessivame nte serrati, cau-
sando danni al cerchio ruota o ai bulloni. Inoltre, l’olio o il grasso possono provo-
care l’allentamento dei dadi ruota e la ruota potrebbe staccars i causando seri
incidenti con il rischio di lesioni gravi, anche letali. Rimuov ere ogni traccia di olio o
grasso dai bulloni o dai dadi ruota.
Q Non utilizzare cerchi con difetti
Non utilizzare cerchi incrinati o deformati.
L’uso di cerchi in tali condizioni può causare perdite d’aria d urante la guida, con il
rischio di incidenti.

6146-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)

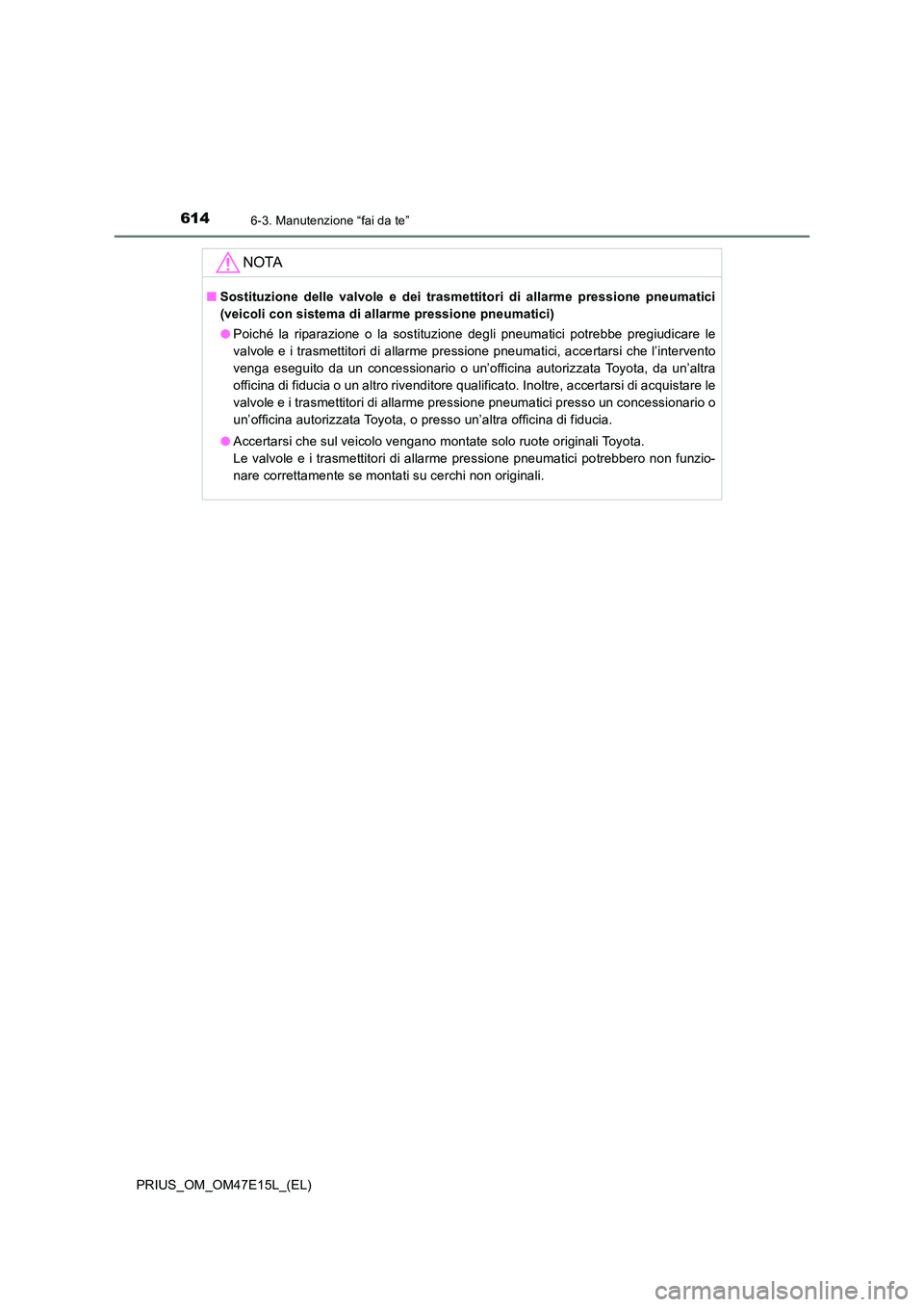

NOTA
QSostituzione delle valvole e dei trasmettitori di allarme pressione pneumatici
(veicoli con sistema di allarme pressione pneumatici)
O Poiché la riparazione o la sostituzione degli pneumatici potrebbe pregiudicare le
valvole e i trasmettitori di allarme pressione pneumatici, acce rtarsi che l’intervento
venga eseguito da un concessionario o un’officina autorizzata T oyota, da un’altra
officina di fiducia o un altro rivenditore qualificato. Inoltre , accertarsi di acquistare le
valvole e i trasmettitori di allarme pressione pneumatici press o un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di f iducia.
O Accertarsi che sul veicolo vengano montate solo ruote originali Toyota.
Le valvole e i trasmettitori di allarme pressione pneumatici po trebbero non funzio-
nare correttamente se montati su cerchi non originali.

6156-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

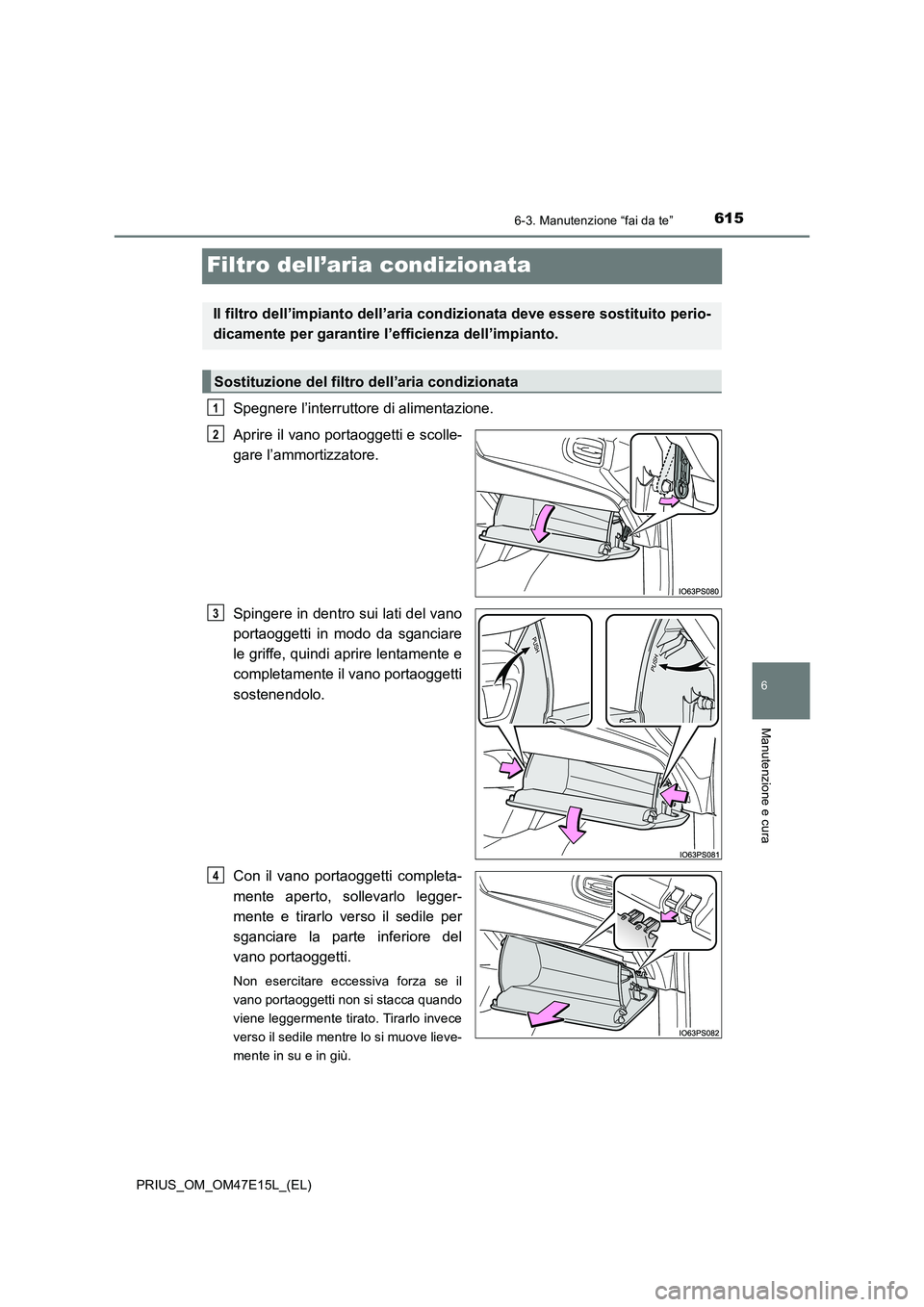

Filtro dell’aria condizionata
Spegnere l’interruttore di alimentazione.
Aprire il vano portaoggetti e scolle-
gare l’ammortizzatore.
Spingere in dentro sui lati del vano
portaoggetti in modo da sganciare
le griffe, quindi aprire lentamente e
completamente il vano portaoggetti
sostenendolo.
Con il vano portaoggetti completa-
mente aperto, sollevarlo legger-
mente e tirarlo verso il sedile per
sganciare la parte inferiore del
vano portaoggetti.
Non esercitare eccessiva forza se il
vano portaoggetti non si stacca quando
viene leggermente tirato. Tirarlo invece
verso il sedile mentre lo si muove lieve-
mente in su e in giù.
Il filtro dell’impianto dell’aria condizionata deve essere sostituito perio-
dicamente per garantire l’efficienza dell’impianto.
Sostituzione del filtro dell’aria condizionata
1
2
3
4

6166-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)

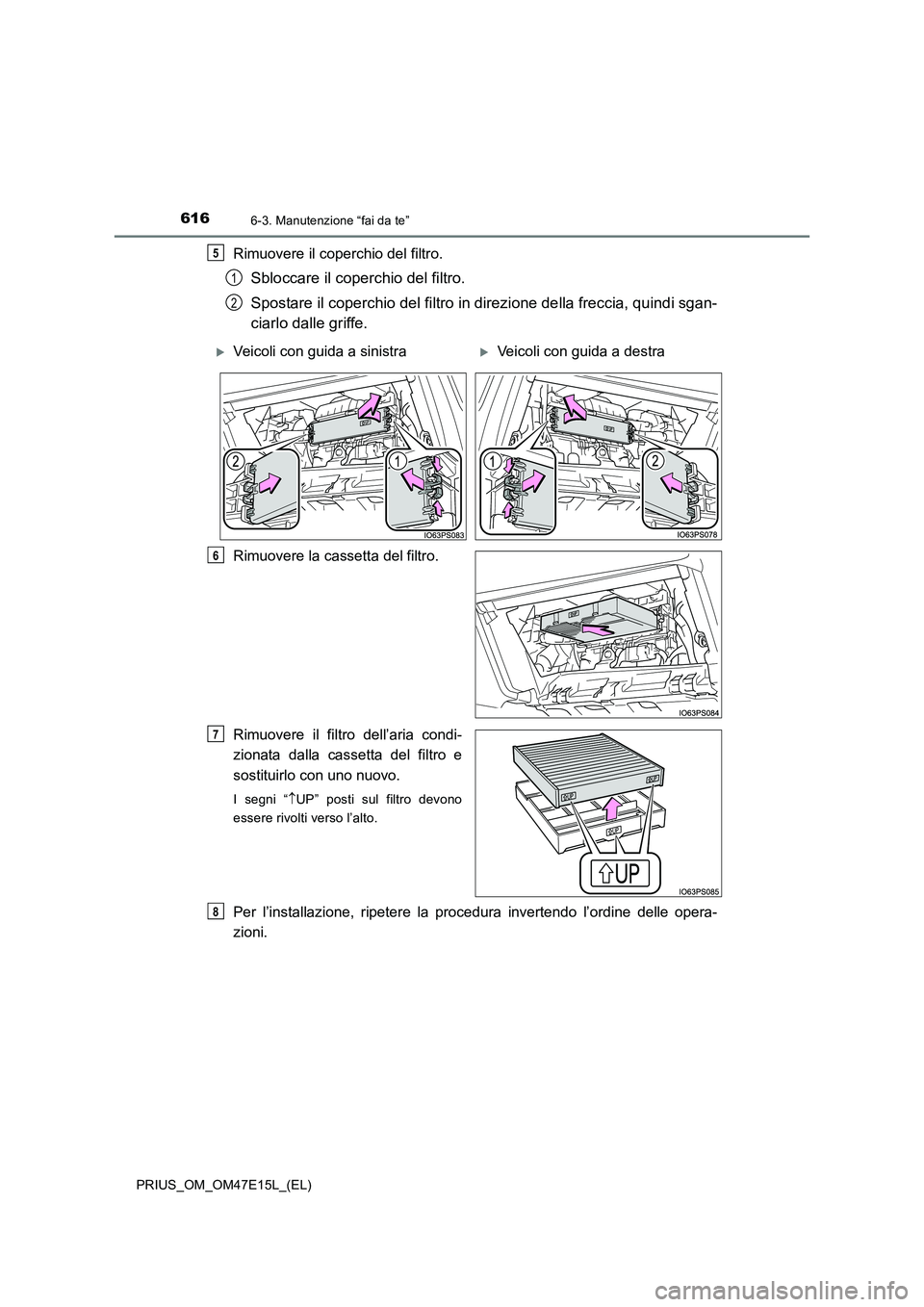

Rimuovere il coperchio del filtro.
Sbloccare il coperchio del filtro.
Spostare il coperchio del filtro in direzione della freccia, qu indi sgan-
ciarlo dalle griffe.
Rimuovere la cassetta del filtro.
Rimuovere il filtro dell’aria condi-
zionata dalla cassetta del filtro e
sostituirlo con uno nuovo.
I segni “ UP” posti sul filtro devono
essere rivolti verso l’alto.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
5
1
2
Veicoli con guida a sinistraVeicoli con guida a destra
6
7
8

6176-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

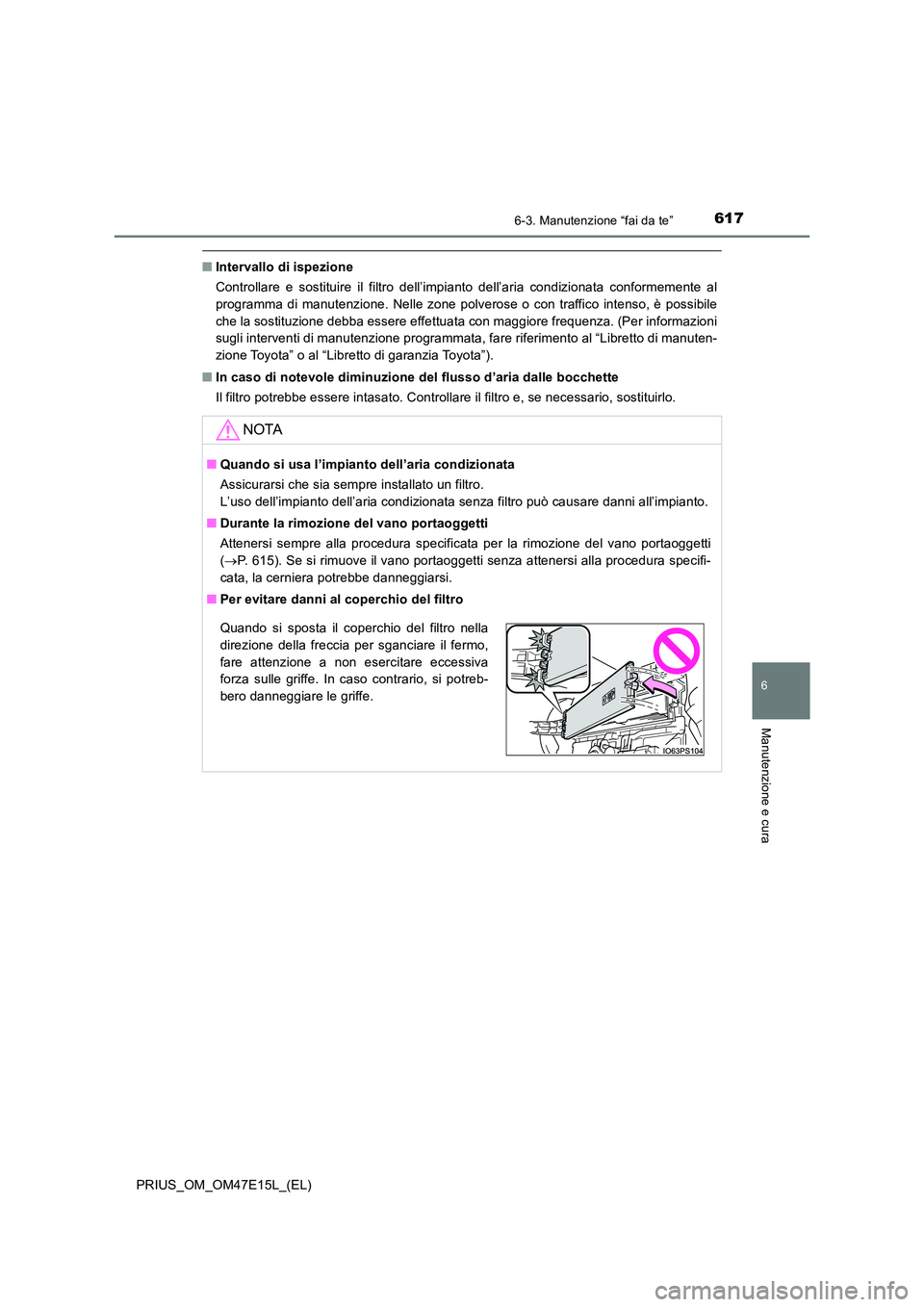

QIntervallo di ispezione
Controllare e sostituire il filtro dell’impianto dell’aria cond izionata conformemente al
programma di manutenzione. Nelle zone polverose o con traffico intenso, è possibile
che la sostituzione debba essere effettuata con maggiore freque nza. (Per informazioni
sugli interventi di manutenzione programmata, fare riferimento al “Libretto di manuten-
zione Toyota” o al “Libretto di garanzia Toyota”).
Q In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
NOTA
QQuando si usa l’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso dell’impianto dell’aria condizionata senza filtro può cau sare danni all’impianto.
Q Durante la rimozione del vano portaoggetti
Attenersi sempre alla procedura specificata per la rimozione de l vano portaoggetti
( P. 615). Se si rimuove il vano portaoggetti senza attenersi alla procedura specifi-
cata, la cerniera potrebbe danneggiarsi.
Q Per evitare danni al coperchio del filtro
Quando si sposta il coperchio del filtro nella
direzione della freccia per sganciare il fermo,
fare attenzione a non esercitare eccessiva
forza sulle griffe. In caso contrario, si potreb-
bero danneggiare le griffe.

6186-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)

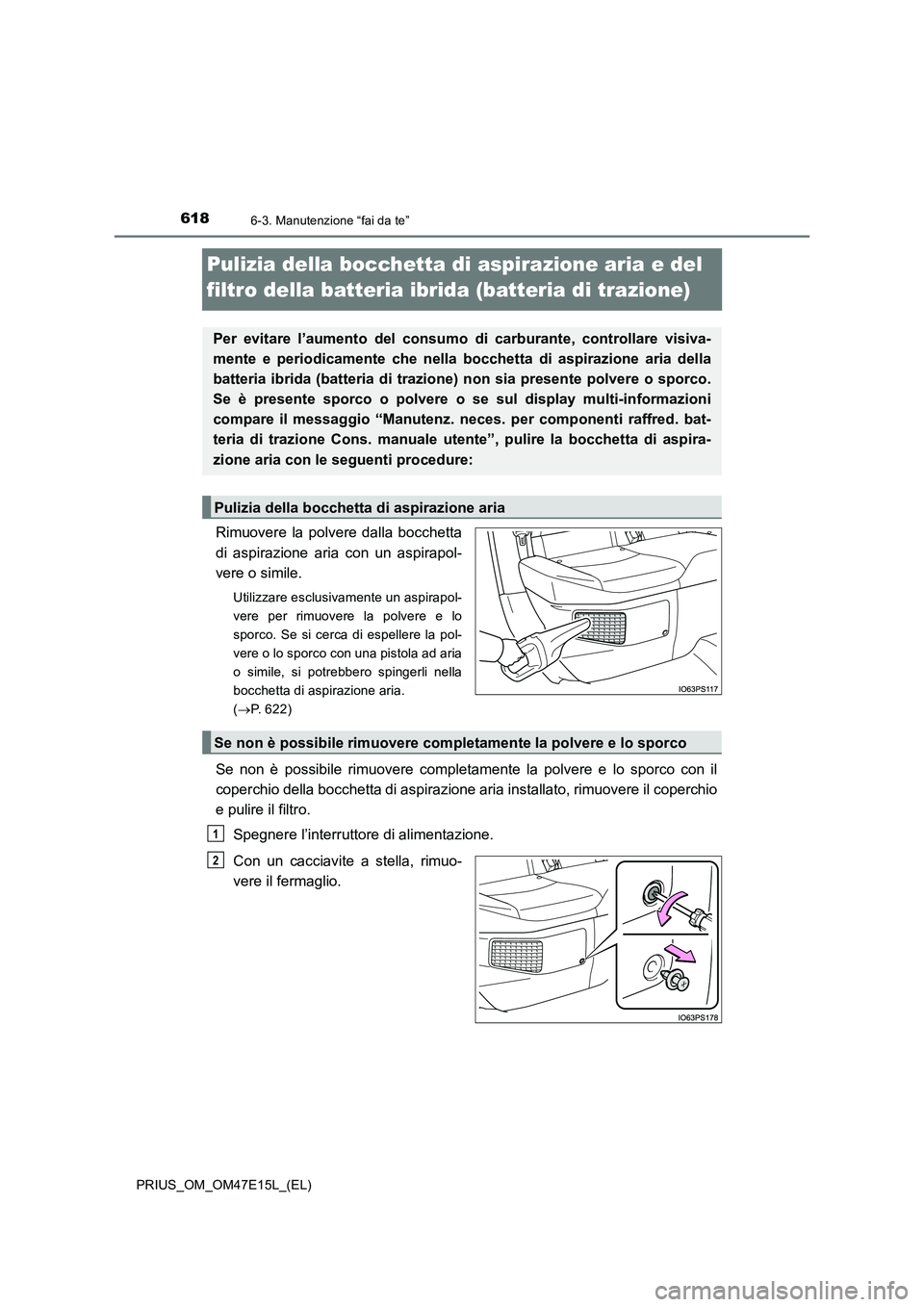

Pulizia della bocchetta di aspirazione aria e del
filtro della batteria ibrida (batteria di trazione)
Rimuovere la polvere dalla bocchetta
di aspirazione aria con un aspirapol-
vere o simile.
Utilizzare esclusivamente un aspirapol-
vere per rimuovere la polvere e lo
sporco. Se si cerca di espellere la pol-
vere o lo sporco con una pistola ad aria
o simile, si potrebbero spingerli nella
bocchetta di aspirazione aria.
(P. 6 2 2 )
Se non è possibile rimuovere completamente la polvere e lo sporco con il
coperchio della bocchetta di aspirazione aria installato, rimuovere il coperchio
e pulire il filtro.
Spegnere l’interruttore di alimentazione.
Con un cacciavite a stella, rimuo-
vere il fermaglio.
Per evitare l’aumento del consumo di carburante, controllare visiva-
mente e periodicamente che nella bocchetta di aspirazione aria della
batteria ibrida (batteria di trazione) non sia presente polvere o sporco.
Se è presente sporco o polvere o se sul display multi-informazioni
compare il messaggio “Manutenz. neces. per componenti raffred. bat-
teria di trazione Cons. manuale utente”, pulire la bocchetta di aspira-
zione aria con le seguenti procedure:
Pulizia della bocchetta di aspirazione aria
Se non è possibile rimuovere completamente la polvere e lo sporco
1
2

6196-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

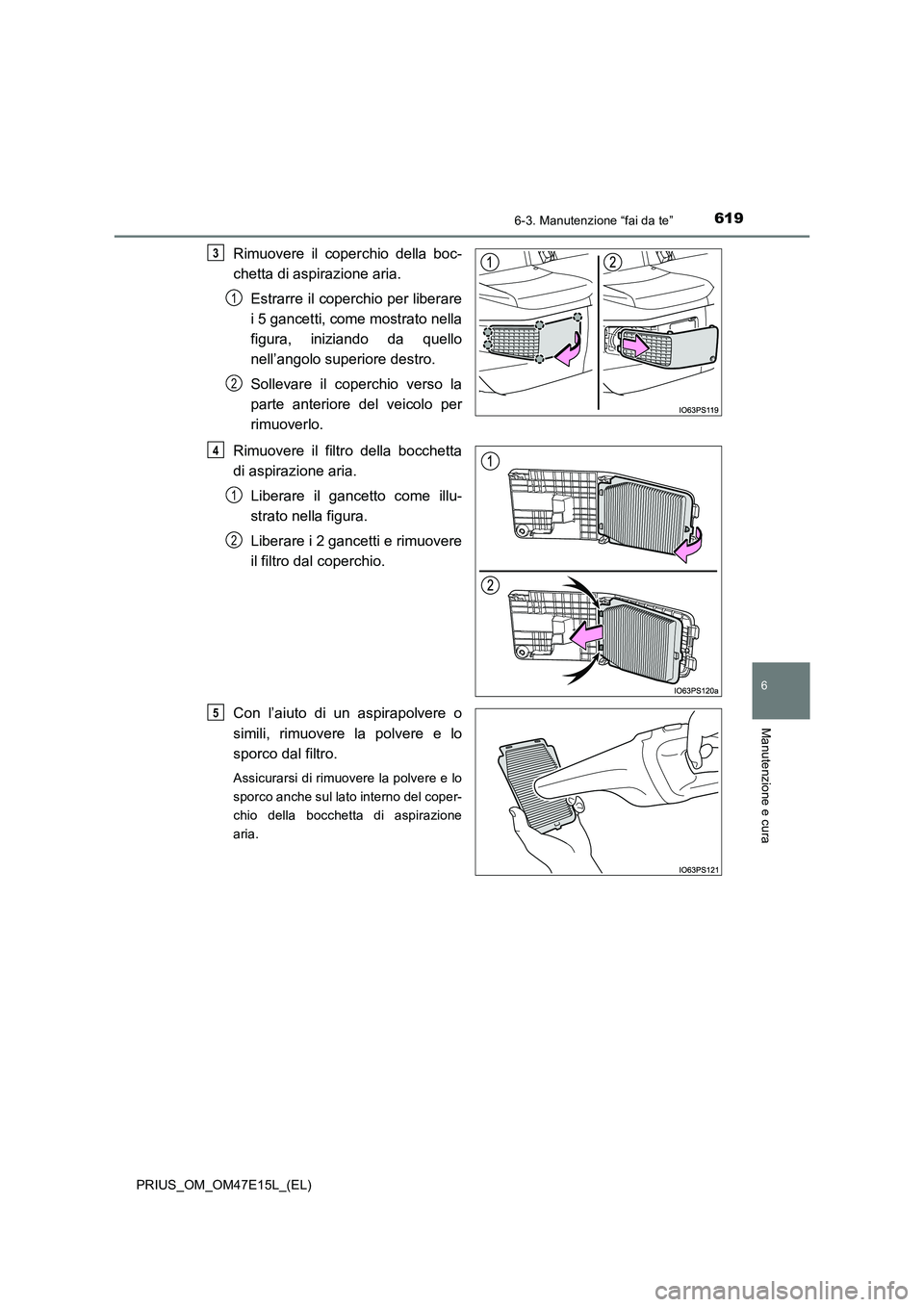

Rimuovere il coperchio della boc-
chetta di aspirazione aria.
Estrarre il coperchio per liberare
i 5 gancetti, come mostrato nella
figura, iniziando da quello
nell’angolo superiore destro.
Sollevare il coperchio verso la
parte anteriore del veicolo per
rimuoverlo.
Rimuovere il filtro della bocchetta
di aspirazione aria.
Liberare il gancetto come illu-
strato nella figura.
Liberare i 2 gancetti e rimuovere
il filtro dal coperchio.
Con l’aiuto di un aspirapolvere o
simili, rimuovere la polvere e lo
sporco dal filtro.
Assicurarsi di rimuovere la polvere e lo
sporco anche sul lato interno del coper-
chio della bocchetta di aspirazione
aria.
3
1
2
4
1
2
5

6206-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)

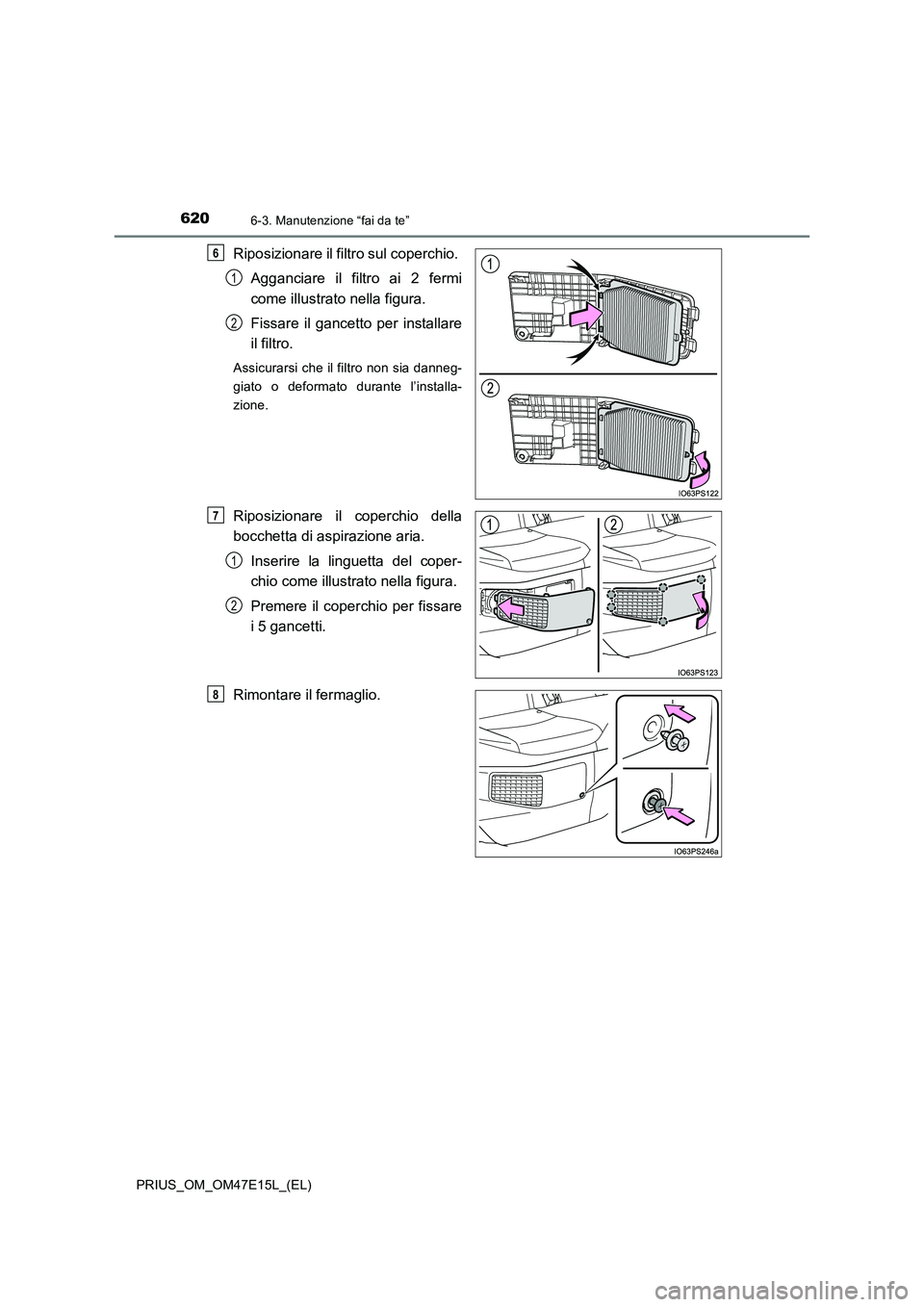

Riposizionare il filtro sul coperchio.
Agganciare il filtro ai 2 fermi
come illustrato nella figura.
Fissare il gancetto per installare
il filtro.
Assicurarsi che il filtro non sia danneg-
giato o deformato durante l’installa-
zione.
Riposizionare il coperchio della
bocchetta di aspirazione aria.
Inserire la linguetta del coper-
chio come illustrato nella figura.
Premere il coperchio per fissare
i 5 gancetti.
Rimontare il fermaglio.
6
1
2
7
1
2
8
