TOYOTA PRIUS 2021 Manuale duso (in Italian)

6216-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

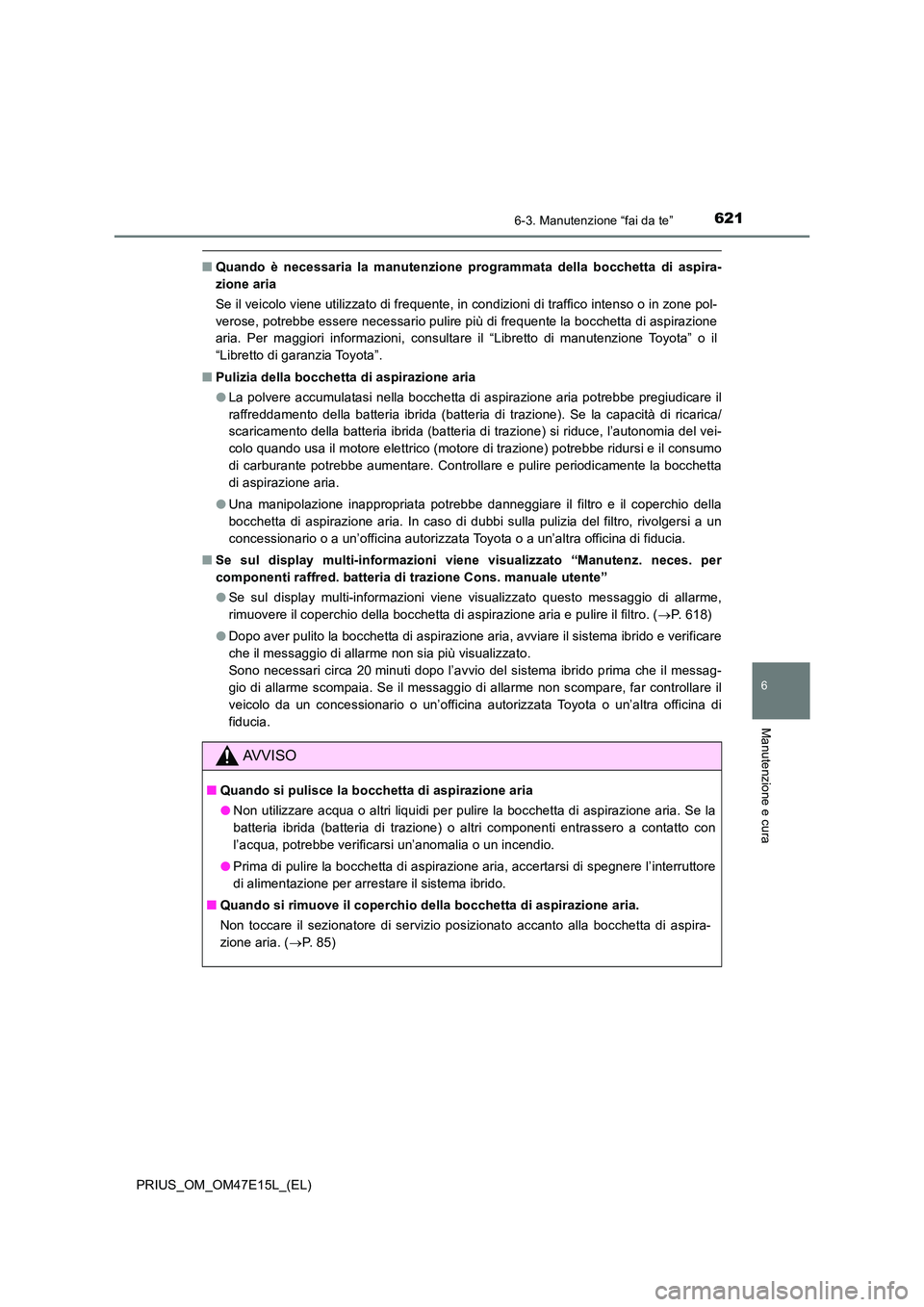

QQuando è necessaria la manutenzione programmata della bocchetta di aspira-
zione aria
Se il veicolo viene utilizzato di frequente, in condizioni di t raffico intenso o in zone pol-
verose, potrebbe essere necessario pulire più di frequente la b occhetta di aspirazione
aria. Per maggiori informazioni, consultare il “Libretto di man utenzione Toyota” o il
“Libretto di garanzia Toyota”.
Q Pulizia della bocchetta di aspirazione aria
O La polvere accumulatasi nella bocchetta di aspirazione aria potrebbe pregiudicare il
raffreddamento della batteria ibrida (batteria di trazione). Se la capacità di ricarica/
scaricamento della batteria ibrida (batteria di trazione) si ri duce, l’autonomia del vei-
colo quando usa il motore elettrico (motore di trazione) potreb be ridursi e il consumo
di carburante potrebbe aumentare. Controllare e pulire periodic amente la bocchetta
di aspirazione aria.
O Una manipolazione inappropriata potrebbe danneggiare il filtro e il coperchio della
bocchetta di aspirazione aria. In caso di dubbi sulla pulizia d el filtro, rivolgersi a un
concessionario o a un’officina autorizzata Toyota o a un’altra officina di fiducia.
Q Se sul display multi-informazioni viene visualizzato “Manutenz. neces. per
componenti raffred. batteria di trazione Cons. manuale utente”
O Se sul display multi-informazioni viene visualizzato questo messaggio di allarme,
rimuovere il coperchio della bocchetta di aspirazione aria e pu lire il filtro. (P. 6 1 8 )
O Dopo aver pulito la bocchetta di aspirazione aria, avviare il sistema ibrido e verificare
che il messaggio di allarme non sia più visualizzato.
Sono necessari circa 20 minuti dopo l’avvio del sistema ibrido p rima che il messag-
gio di allarme scompaia. Se il messaggio di allarme non scompar e, far controllare il
veicolo da un concessionario o un’officina autorizzata Toyota o un’altra officina di
fiducia.
AVVISO
Q Quando si pulisce la bocchetta di aspirazione aria
O Non utilizzare acqua o altri liquidi per pulire la bocchetta di aspirazione aria. Se la
batteria ibrida (batteria di trazione) o altri componenti entra ssero a contatto con
l’acqua, potrebbe verificarsi un’anomalia o un incendio.
O Prima di pulire la bocchetta di aspirazione aria, accertarsi di spegnere l’interruttore
di alimentazione per arrestare il sistema ibrido.
Q Quando si rimuove il coperchio della bocchetta di aspirazione aria.
Non toccare il sezionatore di servizio posizionato accanto alla bocchetta di aspira-
zione aria. ( P. 8 5 )

6226-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
NOTA
QQuando si pulisce la bocchetta di aspirazione aria
Q Per evitare danni al veicolo
O Evitare che acqua o sostanze estranee entrino nella bocchetta di aspirazione aria
quando il coperchio è rimosso.
O Maneggiare con cura il filtro rimosso per non danneggiarlo. Se il filtro è danneg-
giato, farlo sostituire presso un concessionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
O Assicurarsi di reinstallare il filtro e il coperchio nelle posizioni originali al termine
della pulizia.
O Installare sulla bocchetta di aspirazione aria esclusivamente il filtro apposito per
questo veicolo oppure non utilizzare il veicolo se il filtro no n è installato.
Q Se sul display multi-informazioni viene visualizzato “Manutenz. neces. per
componenti raffred. batteria di trazione Cons. manuale utente”
Se si continua a guidare il veicolo con il messaggio di allarme (indicante che la capa-
cità di ricarica/scaricamento della batteria ibrida [batteria d i trazione] potrebbe
ridursi) visualizzato, la batteria ibrida (batteria di trazione ) potrebbe andare in avaria.
Se compare il messaggio di allarme, pulire immediatamente la bo cchetta di aspira-
zione aria.
Quando si pulisce la bocchetta di aspirazione
aria, assicurarsi di utilizzare esclusivamente
un aspirapolvere per aspirare la polvere e lo
sporco. Se si cerca di espellere la polvere o lo
sporco con una pistola ad aria o simile, si
potrebbero spingerli nella bocchetta di aspira-
zione aria, influenzando così le prestazioni
della batteria ibrida (batteria di trazione) e
causando un’anomalia.

6236-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

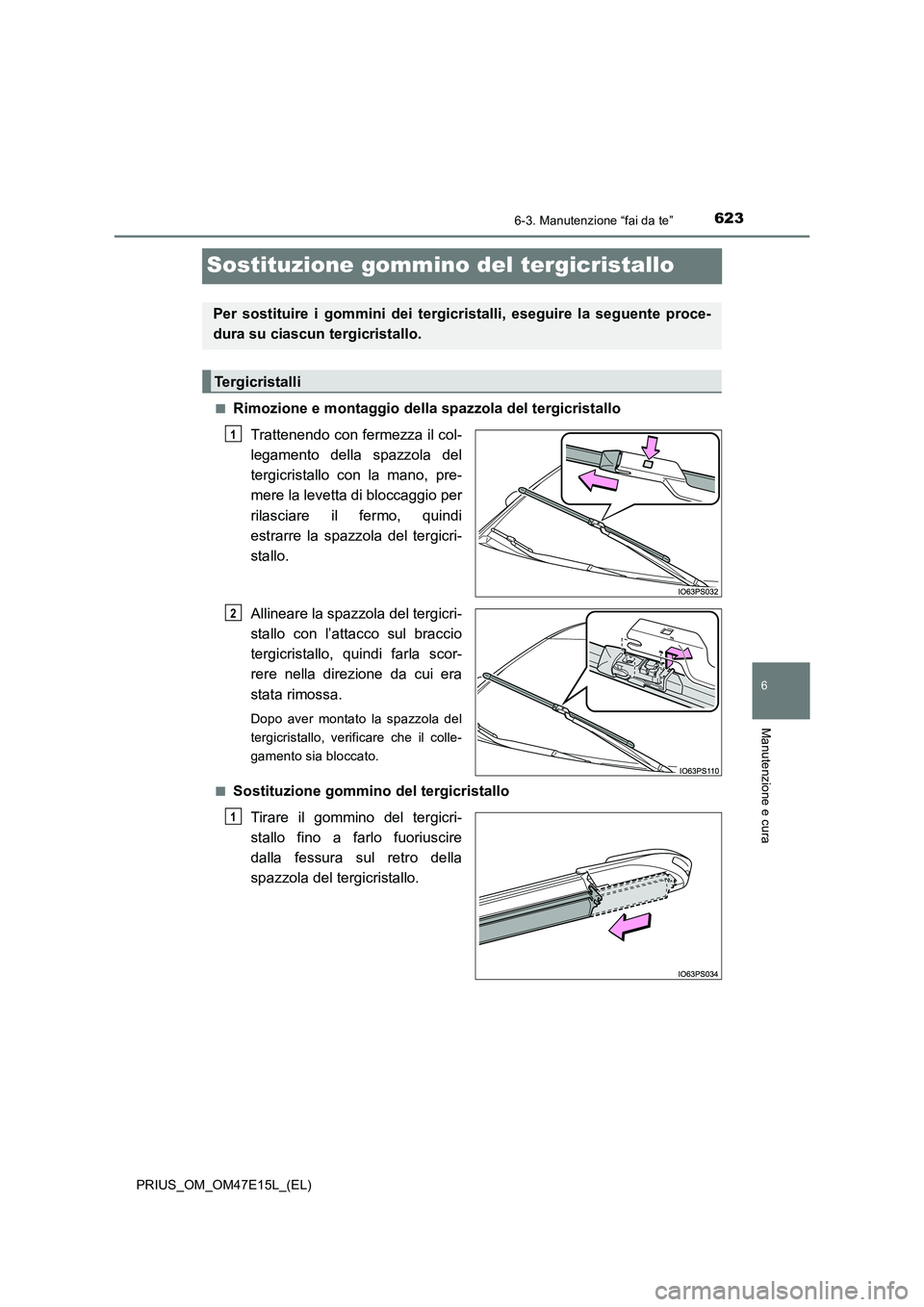

Sostituzione gommino del tergicristallo
QRimozione e montaggio della spazzola del tergicristallo
Trattenendo con fermezza il col-
legamento della spazzola del
tergicristallo con la mano, pre-
mere la levetta di bloccaggio per
rilasciare il fermo, quindi
estrarre la spazzola del tergicri-
stallo.
Allineare la spazzola del tergicri-
stallo con l’attacco sul braccio
tergicristallo, quindi farla scor-
rere nella direzione da cui era
stata rimossa.
Dopo aver montato la spazzola del
tergicristallo, verificare che il colle-
gamento sia bloccato.
Q
Sostituzione gommino del tergicristallo
Tirare il gommino del tergicri-
stallo fino a farlo fuoriuscire
dalla fessura sul retro della
spazzola del tergicristallo.
Per sostituire i gommini dei tergicristalli, eseguire la seguente proce-
dura su ciascun tergicristallo.
Tergicristalli
1
2
1

6246-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)

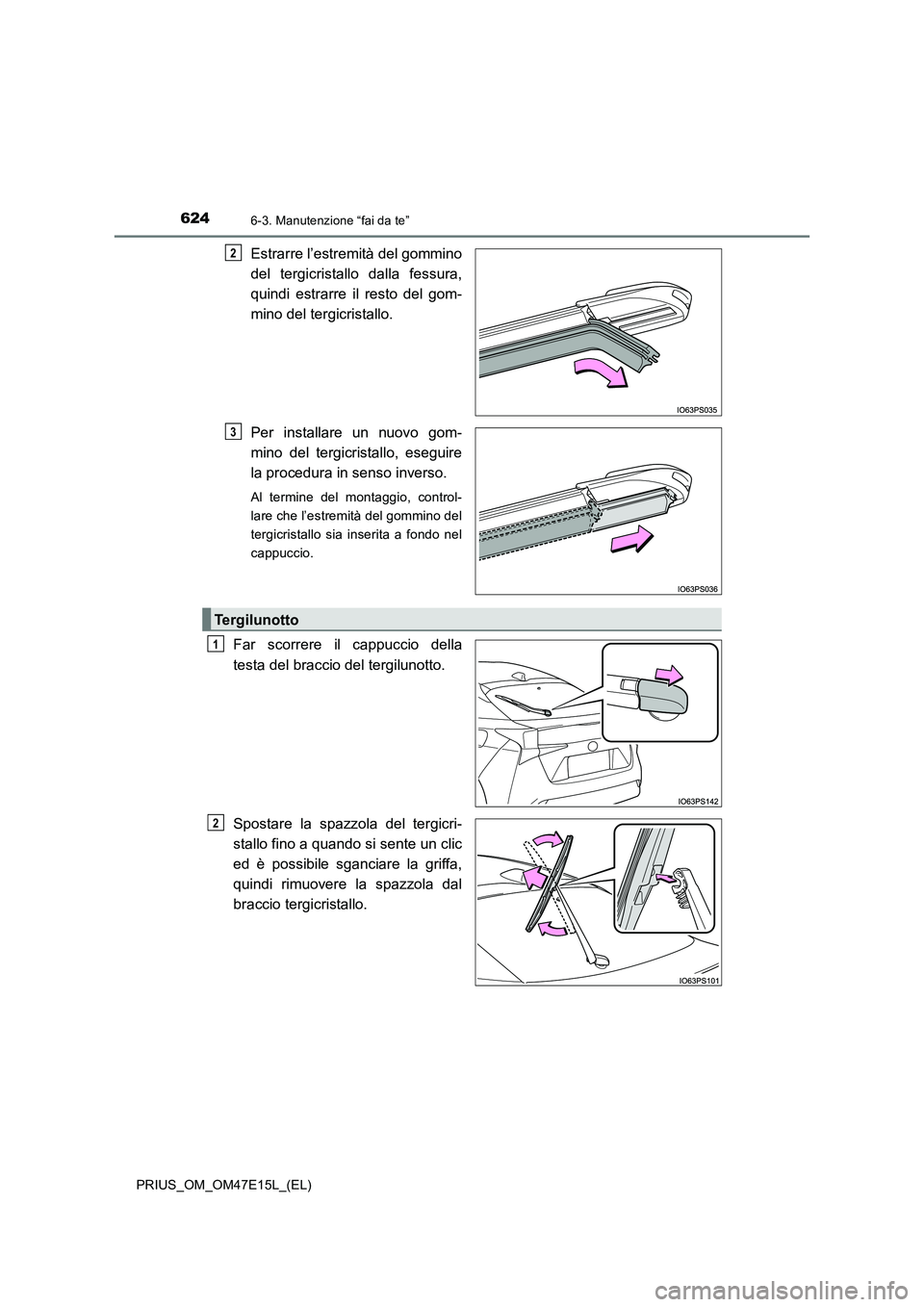

Estrarre l’estremità del gommino
del tergicristallo dalla fessura,
quindi estrarre il resto del gom-
mino del tergicristallo.
Per installare un nuovo gom-
mino del tergicristallo, eseguire
la procedura in senso inverso.
Al termine del montaggio, control-
lare che l’estremità del gommino del
tergicristallo sia inserita a fondo nel
cappuccio.
Far scorrere il cappuccio della
testa del braccio del tergilunotto.
Spostare la spazzola del tergicri-
stallo fino a quando si sente un clic
ed è possibile sganciare la griffa,
quindi rimuovere la spazzola dal
braccio tergicristallo.
2
3
Tergilunotto
1
2

6256-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

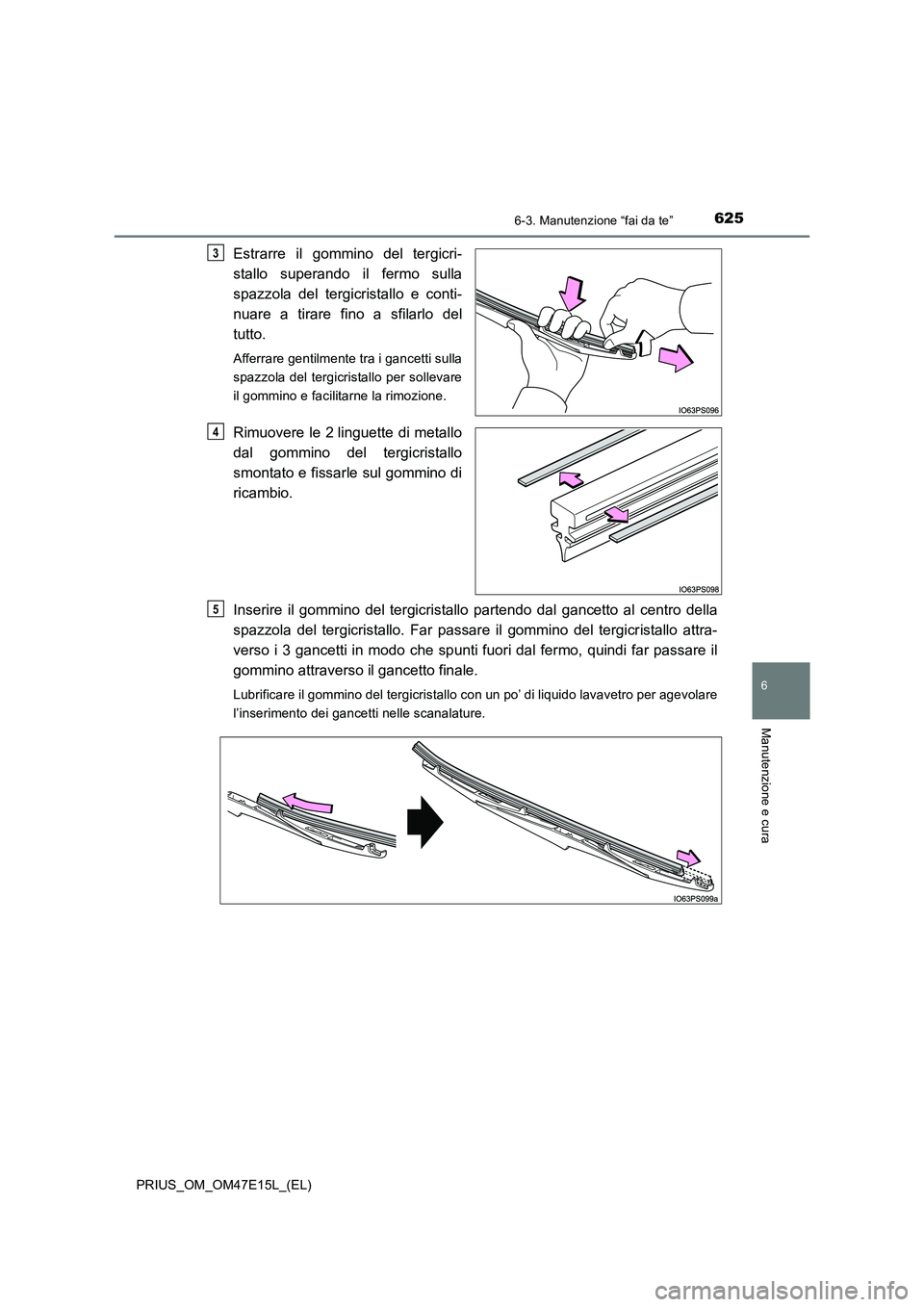

Estrarre il gommino del tergicri-
stallo superando il fermo sulla
spazzola del tergicristallo e conti-
nuare a tirare fino a sfilarlo del
tutto.
Afferrare gentilmente tra i gancetti sulla
spazzola del tergicristallo per sollevare
il gommino e facilitarne la rimozione.
Rimuovere le 2 linguette di metallo
dal gommino del tergicristallo
smontato e fissarle sul gommino di
ricambio.
Inserire il gommino del tergicristallo partendo dal gancetto al centro della
spazzola del tergicristallo. Far passare il gommino del tergicr istallo attra-
verso i 3 gancetti in modo che spunti fuori dal fermo, quindi f ar passare il
gommino attraverso il gancetto finale.
Lubrificare il gommino del tergicristallo con un po’ di liquido lavavetro per agevolare
l’inserimento dei gancetti nelle scanalature.
3
4
5

6266-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)

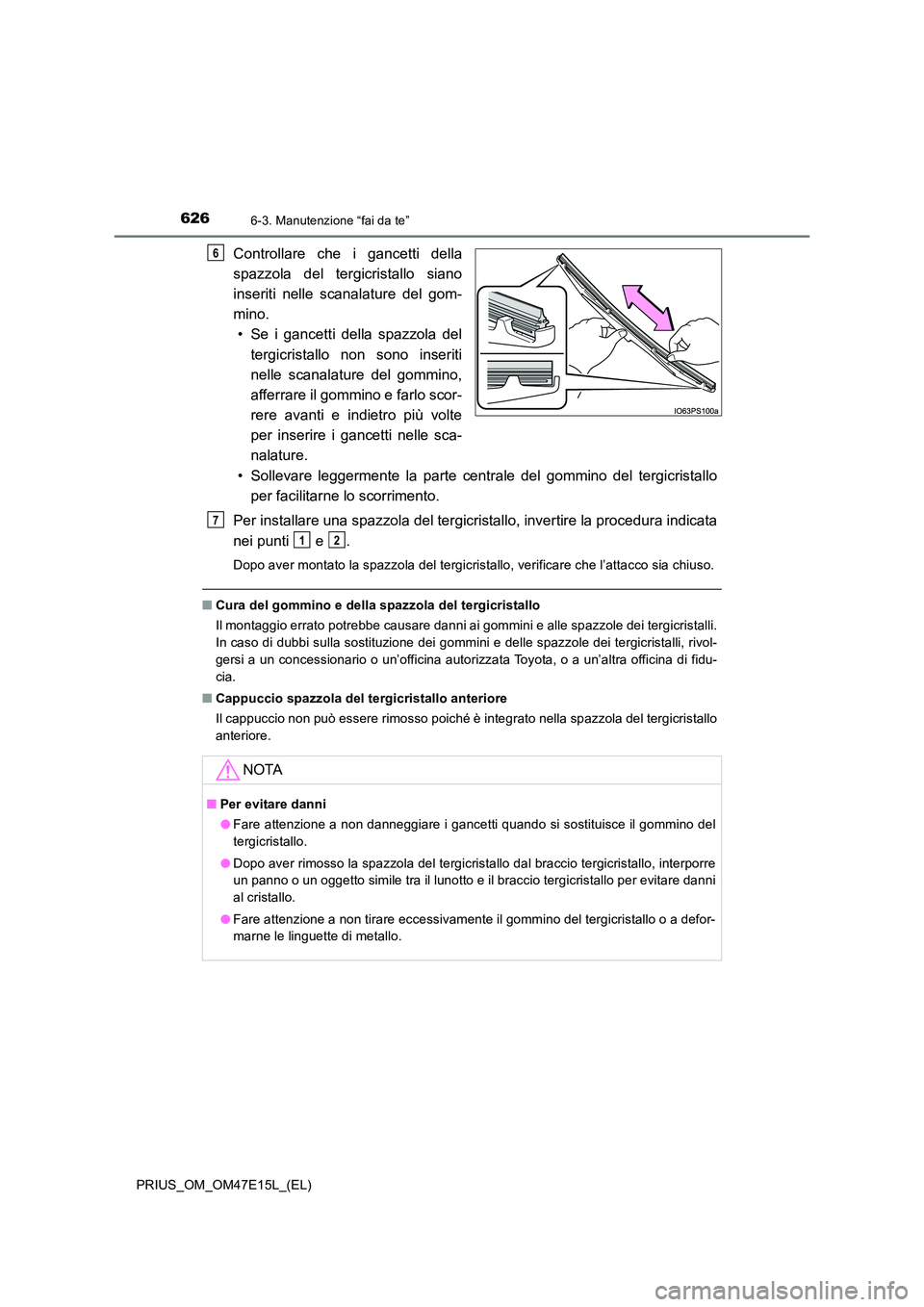

Controllare che i gancetti della
spazzola del tergicristallo siano
inseriti nelle scanalature del gom-
mino.
• Se i gancetti della spazzola del
tergicristallo non sono inseriti
nelle scanalature del gommino,
afferrare il gommino e farlo scor-
rere avanti e indietro più volte
per inserire i gancetti nelle sca-
nalature.
• Sollevare leggermente la parte centrale del gommino del tergic ristallo
per facilitarne lo scorrimento.
Per installare una spazzola del tergicristallo, invertire la pr ocedura indicata
nei punti e .
Dopo aver montato la spazzola del tergicristallo, verificare ch e l’attacco sia chiuso.
QCura del gommino e della spazzola del tergicristallo
Il montaggio errato potrebbe causare danni ai gommini e alle sp azzole dei tergicristalli.
In caso di dubbi sulla sostituzione dei gommini e delle spazzol e dei tergicristalli, rivol-
gersi a un concessionario o un’officina autorizzata Toyota, o a un’altra officina di fidu-
cia.
Q Cappuccio spazzola del tergicristallo anteriore
Il cappuccio non può essere rimosso poiché è integrato nella sp azzola del tergicristallo
anteriore.
6
NOTA
Q Per evitare danni
O Fare attenzione a non danneggiare i gancetti quando si sostituisce il gommino del
tergicristallo.
O Dopo aver rimosso la spazzola del tergicristallo dal braccio tergicristallo, interporre
un panno o un oggetto simile tra il lunotto e il braccio tergic ristallo per evitare danni
al cristallo.
O Fare attenzione a non tirare eccessivamente il gommino del tergicristallo o a defor-
marne le linguette di metallo.
7
12

6276-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

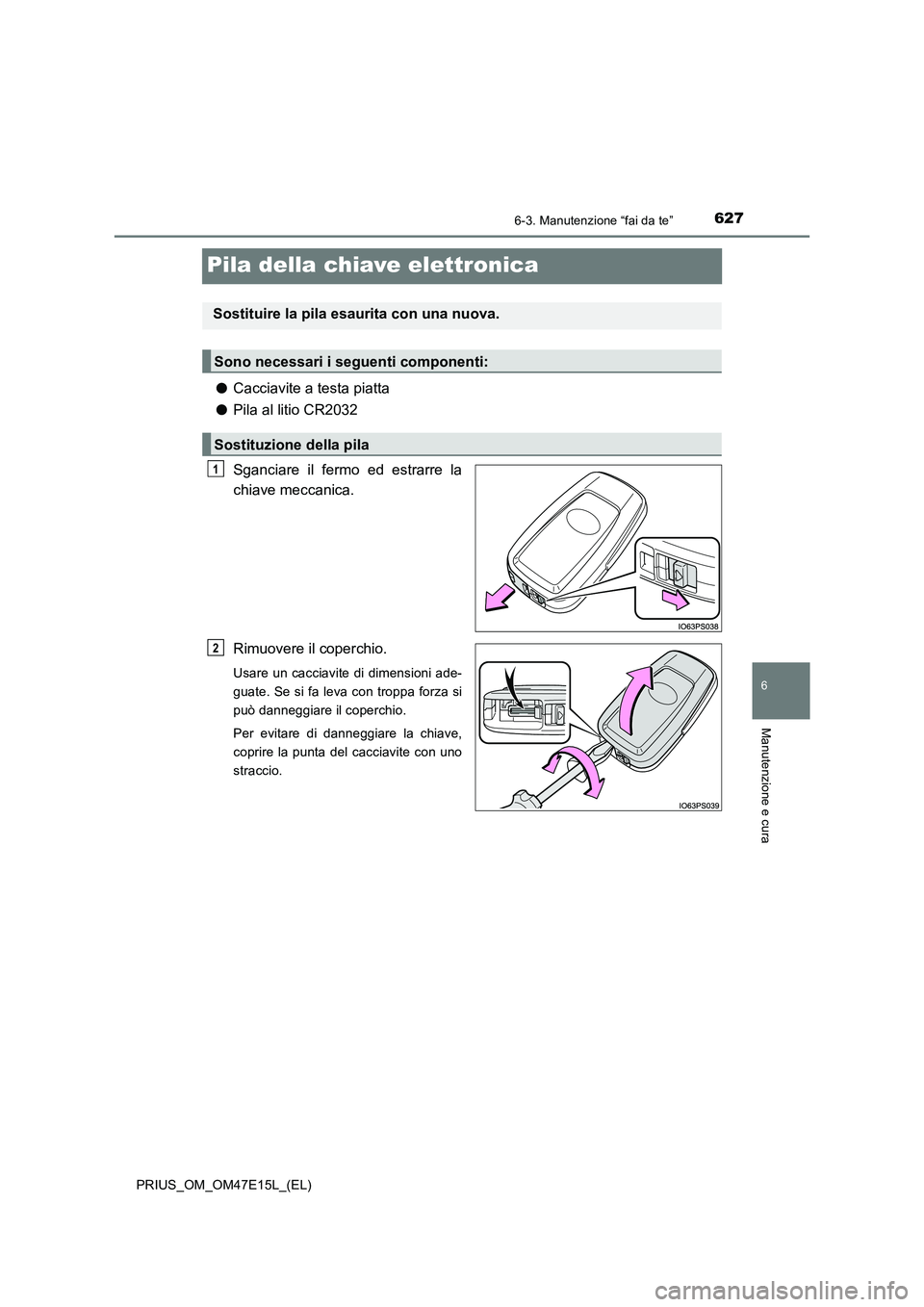

Pila della chiave elettronica
OCacciavite a testa piatta
OPila al litio CR2032
Sganciare il fermo ed estrarre la
chiave meccanica.
Rimuovere il coperchio.
Usare un cacciavite di dimensioni ade-
guate. Se si fa leva con troppa forza si
può danneggiare il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti componenti:
Sostituzione della pila
1
2

6286-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)

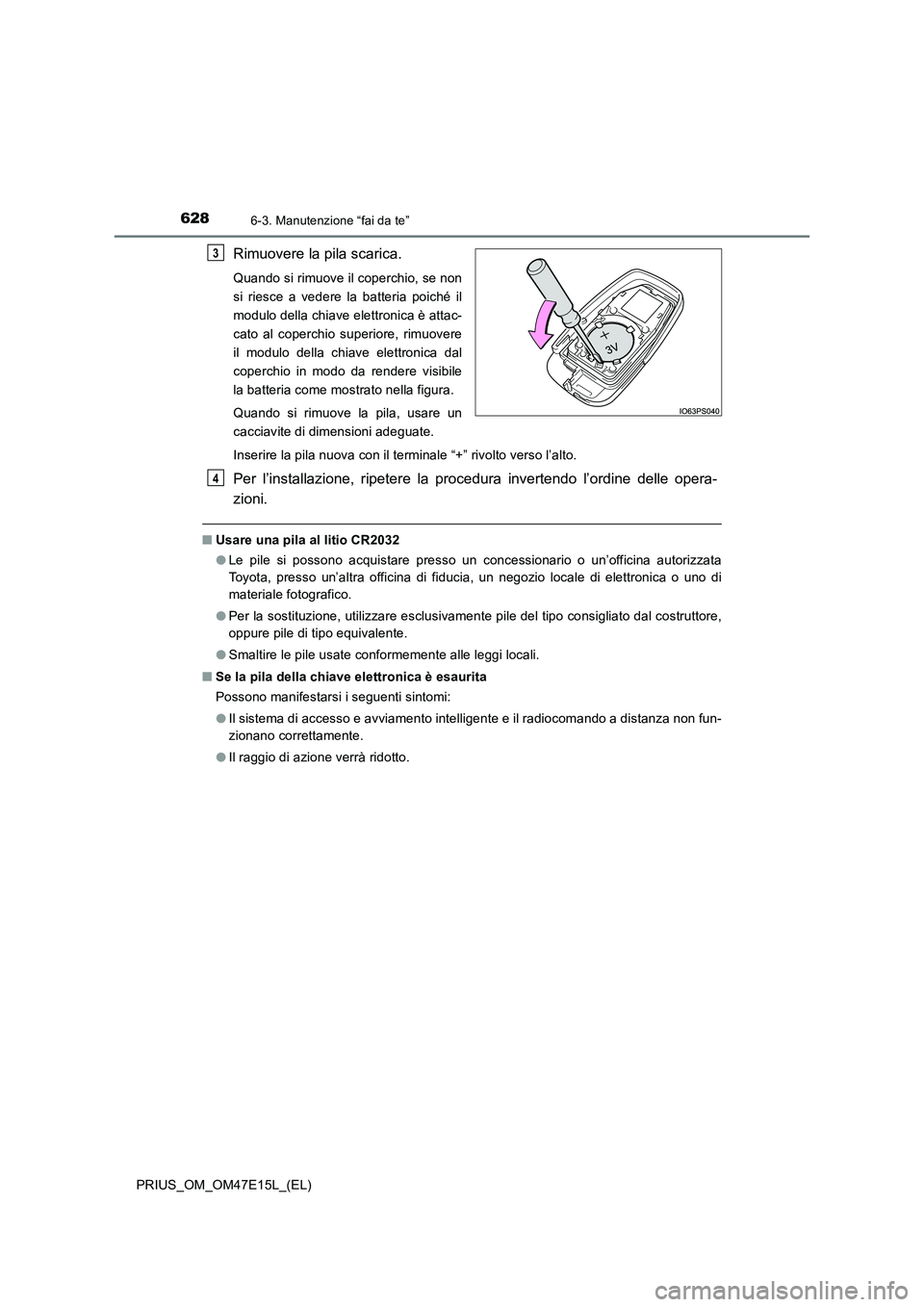

Rimuovere la pila scarica.
Quando si rimuove il coperchio, se non
si riesce a vedere la batteria poiché il
modulo della chiave elettronica è attac-
cato al coperchio superiore, rimuovere
il modulo della chiave elettronica dal
coperchio in modo da rendere visibile
la batteria come mostrato nella figura.
Quando si rimuove la pila, usare un
cacciavite di dimensioni adeguate.
Inserire la pila nuova con il terminale “+” rivolto verso l’alto.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
QUsare una pila al litio CR2032
OLe pile si possono acquistare presso un concessionario o un’officina autorizzata
Toyota, presso un’altra officina di fiducia, un negozio locale di elettronica o uno di
materiale fotografico.
OPer la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure pile di tipo equivalente.
OSmaltire le pile usate conformemente alle leggi locali.
QSe la pila della chiave elettronica è esaurita
Possono manifestarsi i seguenti sintomi:
OIl sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
OIl raggio di azione verrà ridotto.
3
4

6296-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
6
Manutenzione e cura

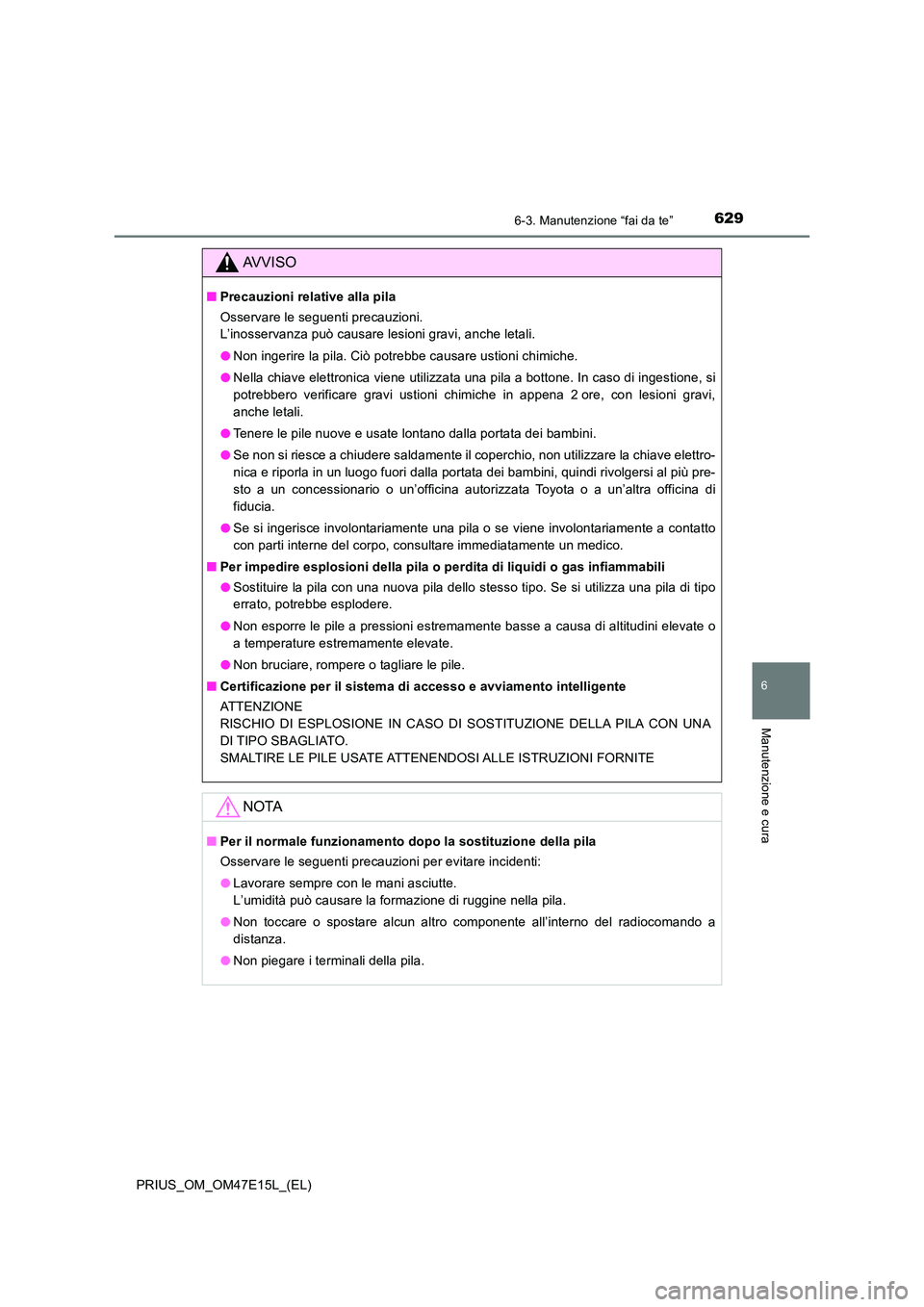

AVVISO
QPrecauzioni relative alla pila
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
O Non ingerire la pila. Ciò potrebbe causare ustioni chimiche.
O Nella chiave elettronica viene utilizzata una pila a bottone. In caso di ingestione, si
potrebbero verificare gravi ustioni chimiche in appena 2 ore, co n lesioni gravi,
anche letali.
O Tenere le pile nuove e usate lontano dalla portata dei bambini.
O Se non si riesce a chiudere saldamente il coperchio, non utilizzare la chiave elettro-
nica e riporla in un luogo fuori dalla portata dei bambini, qui ndi rivolgersi al più pre-
sto a un concessionario o un’officina autorizzata Toyota o a un ’altra officina di
fiducia.
O Se si ingerisce involontariamente una pila o se viene involontariamente a contatto
con parti interne del corpo, consultare immediatamente un medic o.
Q Per impedire esplosioni della pila o perdita di liquidi o gas infiammabili
O Sostituire la pila con una nuova pila dello stesso tipo. Se si utilizza una pila di tipo
errato, potrebbe esplodere.
O Non esporre le pile a pressioni estremamente basse a causa di altitudini elevate o
a temperature estremamente elevate.
O Non bruciare, rompere o tagliare le pile.
Q Certificazione per il sistema di accesso e avviamento intelligente
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UN A
DI TIPO SBAGLIATO.
SMALTIRE LE PILE USATE ATTENE NDOSI ALLE ISTRUZIONI FORNITE
NOTA
QPer il normale funzionamento dopo la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
O Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
O Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
O Non piegare i terminali della pila.

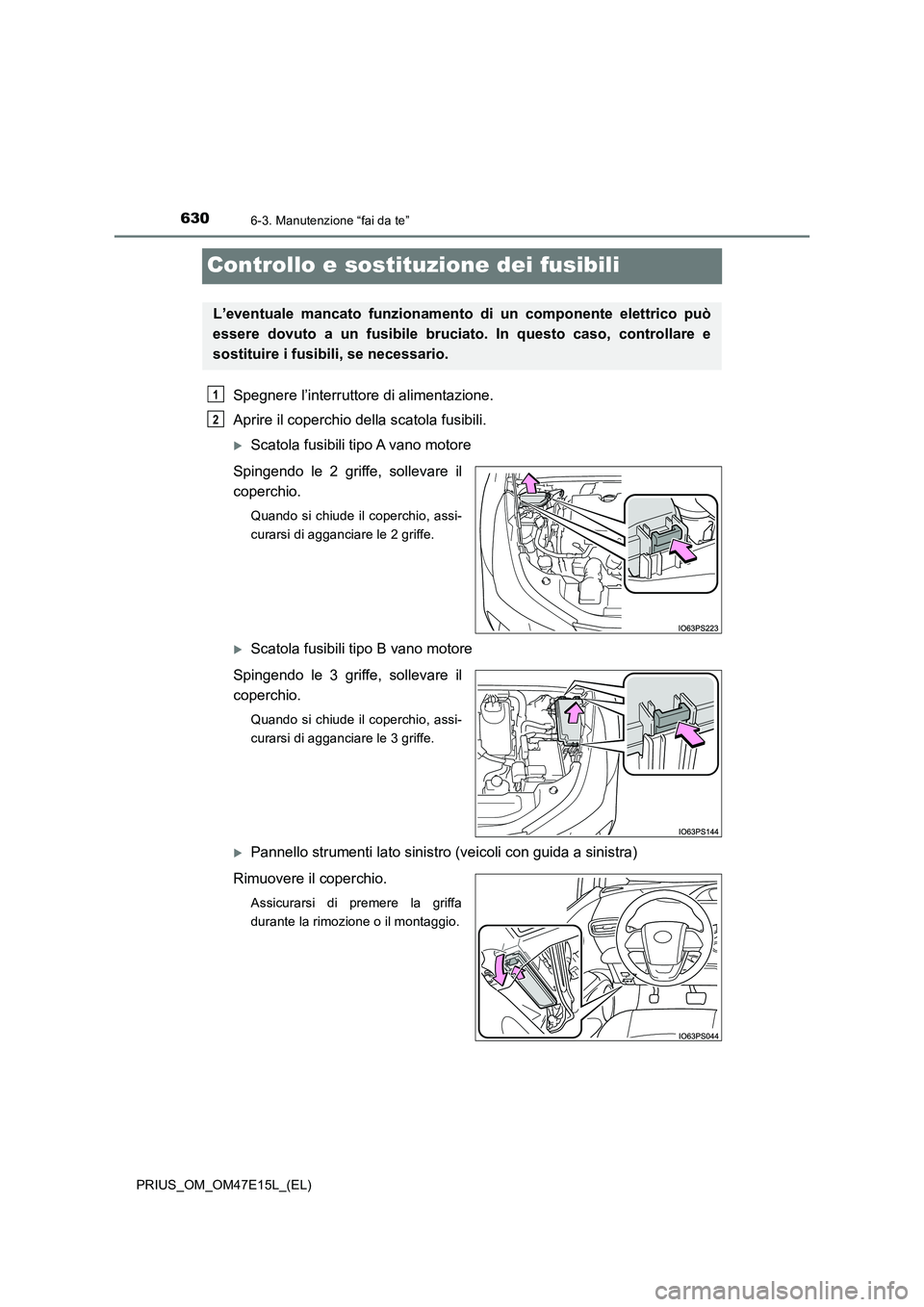

6306-3. Manutenzione “fai da te”
PRIUS_OM_OM47E15L_(EL)
Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili.
Scatola fusibili tipo A vano motore
Spingendo le 2 griffe, sollevare il
coperchio.
Quando si chiude il coperchio, assi-
curarsi di agganciare le 2 griffe.
Scatola fusibili tipo B vano motore
Spingendo le 3 griffe, sollevare il
coperchio.
Quando si chiude il coperchio, assi-
curarsi di agganciare le 3 griffe.
Pannello strumenti lato sinistro (veicoli con guida a sinistra)
Rimuovere il coperchio.
Assicurarsi di premere la griffa
durante la rimozione o il montaggio.
L’eventuale mancato funzionament o di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controlla re e
sostituire i fusib ili, se necessario.
1
2
