• Vid körning för nära stolpar
(H-formade stålbjälkar, etc) i
parkeringsgarage med flera våningar,
byggarbetsplatser, etc
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• På en mycket gropig väg, i en backe, på
grus eller på gräs
• Om snökedjor, nödhjul eller
reparationssatsen för akut
däcklagning används
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för den
avkänningskapacitet och de
styrfunktioner som det här systemet
kan ge och därför ska man inte förlita
sig alltför mycket på systemet. Föraren
är alltid ansvarig att vara uppmärksam
på omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar för att undvika
en plötslig olycka.
• Skada inte sensorerna och håll dem
alltid rena.
VARNING!(Fortsättning)
• Fäst inte ett klistermärke och
installera inte en elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den är
självlysande), dimljus, skärmskydd
eller trådlös antenn nära en
radarsensor.
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Sensorerna får inte anpassas, tas isär
eller lackeras.
• Inget skydd får installeras över
registreringsskylten
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom den kan komma
att aktiveras även om ingen risk för
kollision föreligger.
• Försummelse att följa varningarna
ovan.
• Hjulupphängning som inte är Toyota
original (sänkt fjädring etc) har
monterats.
4.5 Använda förarstödssystemen
239
4
Körning

VARNING!(Fortsättning)
Sidosensorer
I följande situationer fungerar Toyota
parkeringssensor eventuellt inte på
normalt sätt vilket kan leda till en
plötslig olycka. Kör försiktigt.
• Hinder känns inte alltid av på ytorna
på bilens sidor förrän bilen körs en
kort stund och avsökningen av
sidoytorna är avslutad. (→Sid. 236)
• Även när avsökningen av sidoytorna
är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur
alltid kännas av.
• Även när avsökningen av sidoytorna
är avslutad känns inte alltid hinder av
beroende på situationen i bilens
omgivning. I sådant fall stängs
displayerna för sidosensorerna
(→sid. 233) tillfälligt av.
VARNING!
När du tvättar bilen
• Spruta inte vatten eller ånga på
områden kring sensorn. Sådant kan
orsaka funktionsstörning i sensorn.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga.
Sensorerna kommer eventuellt inte
att fungera på rätt sätt om de utsätts
för ånga.
OBSERVERA
Vid användning av Toyota
parkeringssensor
I följande situationer fungerar systemet
eventuellt inte på rätt sätt på grund av
sensorfel eller liknande. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• Displayen till Toyota parkeringssensor
blinkar och en ljudsignal hörs när inga
hinder känns av.
• Om området runt en sensor kolliderar
med något, eller utsätts för en kraftig
stöt.
• Om stötdämparen stöter i något.
• Om displayen visas kontinuerligt utan
ljudsignal.
• Om displayfel uppstår ska du först
kontrollera sensorn. Om felet uppstår
även om sensorn inte är täckt med is,
snö eller lera har sannolikt en
funktionsstörning uppstått i sensorn.
4.5 Använda förarstödssystemen
240

4.5.11 Intelligent autobroms*
*: I förekommande fall
Om en sammanstötning med ett föremål kan ske medan du parkerar eller kör i låg fart,
om bilen plötsligt skjuter framåt på grund av att du har valt fel pedal, eller om bilen
kommer i rörelse på grund av att fel växel har valts känner sensorerna av föremål
framför eller bakom bilen i bilens färdriktning. Systemet bidrar till att mildra stöten
mot såväl föremål som t.ex. väggar, och minska skadorna.
Exempel på användning av systemet
Systemet aktiveras i följande situationer om ett föremål känns av i bilens färdriktning.
Bilen körs med låg hastighet och bromspedalen är inte nedtrampad, eller trampas ned
för sent
Gaspedalen är nedtrampad för långt
Bilen kommer i rörelse på grund av att fel växelläge har valts
4.5 Använda förarstödssystemen
241
4
Körning

Sensortyper
1Främre hörnsensorer
2Främre mittsensorer
3Bakre hörnsensorer
4Bakre mittsensorer
Ändra inställningar för den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på skärmen
(→sid. 94) på informationsdisplayen.När den intelligenta autobromsen är
avstängd tänds indikatorn PKSB OFF.
När den intelligenta autobromsen stängs
av återupptas inte funktionen förrän den
slås på igen via skärmen
på
informationsdisplayen. (Systemet
återupptas inte när startknappen
används.)
Funktion
När den intelligenta autobromsen känner av ett hinder som sannolikt kan orsaka en
sammanstötning begränsas hybridsystemets effekt så att en hastighetsökning dämpas.
(Begränsning av hybridsystemets effekt: A)
Om föraren fortsätter att trampa ned gaspedalen ansätts bromsarna för att minska bilens
hastighet. (Bromsreglering: B)
4.5 Använda förarstödssystemen
242

1Gaspedal
2Bromspedal
3Hybridsystemets uteffekt
4Bromskraft
5Bromsregleringen startar
6Kollision är möjlig
7Kollision är sannolik
4.5 Använda förarstödssystemen
243
4
Körning

Funktionsförutsättningar
Förutsättningar för funktionsstart
När kontrollampan PKSB OFF varken
lyser eller blinkar (→sid. 246, sid. 352)
och samtliga förutsättningar är uppfyllda
är systemet aktivt.
Begränsning av hybridsystemets effekt
• Den intelligenta autobromsen är aktiv.
• Körhastigheten är högst cirka
15 km/tim.
• Det finns ett hinder i bilens
färdriktning (cirka 2 till4mframför).
• Systemet bedömde att hårdare-än-
normal inbromsning var nödvändig
för att undvika kollision.
Bromsreglering
• Begränsning av hybridsystemets
uteffekt utförs.
• Systemet bedömde att nödbromsning
var nödvändig för att undvika
kollision.
Förutsättningar när funktionen
upphör
I någon av följande situationer upphör
systemet att vara aktivt.
Begränsning av hybridsystemets effekt
• Den intelligenta autobromsen har
stängts av (stoppats).
• Kollisionen kunde undvikas med
normal inbromsning.
• Hindret finns inte längre i bilens
färdriktning (cirka 2 till4mframför).Bromsreglering
• Den intelligenta autobromsen har
stängts av (stoppats).
• Cirka 2 sekunder har gått sedan bilens
stoppades av bromsreglering.
• Bromspedalen trampades ned efter
att bilens stoppats av bromsreglering.
• Hindret finns inte längre i bilens
färdriktning (cirka 2 till4mframför).
4.5 Använda förarstödssystemen
244

Display och summerton för begränsning av hybridsystemets effekt och
bromsreglering
När begränsningen av hybridsystemets uteffekt eller bromsreglering är aktiverad hörs
summertonen och ett meddelande visas på informationsdisplayen för att uppmärksamma
föraren.
Beroende på situationen aktiveras begränsningen av uteffekten för att antingen begränsa
accelerationen eller begränsa uteffekten så mycket som möjligt.
Reglering Situation InformationsdisplayPKSB OFF,
kon-
trollampaSum-
merton
Begränsningen
av hybridsyste-
mets uteffekt
är aktiv (begräns-
ning av accelera-
tion)Acceleration vid
en viss, eller
högre hastighet
är inte möjlig.
Lyser inte
Kort
ljudsig-
nal Begränsningen
av hybridsyste-
mets uteffekt är
aktiverad (största
möjliga begräns-
ning av uteffek-
ten)En hårdare
inbromsning
än normalt är
nödvändig
Lyser inte
Bromsreglering
är aktivNödbromsning är
nödvändig
Bilen har
stoppats av en
systemåtgärdBilen har stop-
pats efter en
bromsreglerings-
åtgärd
Lyser
Sensorns avkänningsområde
Detekteringsområdet för den intelligenta
autobromsen skiljer sig från
parkeringssensorns detekteringsområde.
(→Sid. 235)
Även om parkeringssensorn upptäcker
ett hinder och ger en varning aktiveras
eventuellt inte den intelligenta
autobromsen.
Systemfunktion
Om bilen stannas av en systemåtgärd
avstannar den intelligenta autobromsen
och knappen PKSB OFF tänds.Återuppta funktionen
Om den intelligenta autobromsen
stoppas av en systemåtgärd och du vill
återställa funktionen ska du antingen slå
på den intelligenta autobromsen igen
(→sid. 242), eller trycka startknappen till
avstängt läge och därefter till
tändningsläge. Dessutom återupptas
funktionen automatiskt om hindret inte
längre finns i bilens färdriktning, eller om
bilens färdriktning ändras (t.ex. när du
har kört framåt och börjar backa istället,
eller tvärtom).
4.5 Använda förarstödssystemen
245
4
Körning

Hinder som sensorerna inte känner av
Följande hinder känner sensorerna
eventuellt inte av.
• Föremål, som människor, tyg eller snö
som ibland inte reflekterar ljudvågor.
(I synnerhet känns människor
eventuellt inte av beroende på typen
av kläder som används.)
• Föremål som inte är vinkelräta mot
marken, föremål som inte är i rät
vinkel med bilens färdriktning, ojämna
eller fladdrande föremål
• Låga föremål
• Tunna föremål som metalltråd, staket,
rep och skyltar
• Föremål som är extremt nära
stötfångaren
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 237
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 238
I det osannolika fall att den
intelligenta autobromsen av misstag
aktiveras vid en korsning eller annan
plats
Även i det osannolika fallet att den
intelligenta autobromsen aktiveras av
misstag vid en korsning eller annan plats
stängs bromsregleringen av efter cirka
2 sekunder så att du kan köra ifrån
området. Bromsregleringen stängs
också av när bromspedalen trampas ned.
Trampa ned gaspedalen igen så att du
kan köra iväg och lämna området.
När 12-voltsbatteriet monteras bort
och installeras
Systemet måste nollställas. Systemet
kan nollställas genom att bilen körs rakt
fram i minst cirka 5 sekunder i en
hastighet på cirka 35 km/tim, eller
högre.Om ”PKSB Unavailable” (PKSB är inte
tillgängligt) visas på
informationsdisplayen och
kontrollampan PKSB OFF blinkar
• Is, snö, smuts eller liknande har
fastnat på sensorn. Ta i så fall bort
isen, snön, smutsen etc från sensorn
så att systemet återställs. Ett
varningsmeddelande kan även visas
vid låga temperaturer på grund av
isbildning på sensorn så att den inte
kan detektera hinder. Systemet
återgår till normal funktion när isen
smälter.
• Om det här meddelandet visas även
om smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från
början, ska du låta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad,eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
Om ”PKSB Malfunction Visit Your
Dealer” (Fel i PKSB Besök din
återförsäljare) visas på
informationsdisplayen blinkar
kontrollampan PKSB OFF och en
summerton hörs
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte enbart på systemet.
Att enbart förlita sig på systemet kan
leda till en plötslig olycka.
• Säkerhet under körning är helt och
hållet förarens ansvar. Var
uppmärksam på rådande
förhållanden i omgivningen och se
till att du kör säkert. Den intelligenta
autobromsen kan bidra till att mildra
4.5 Använda förarstödssystemen
246

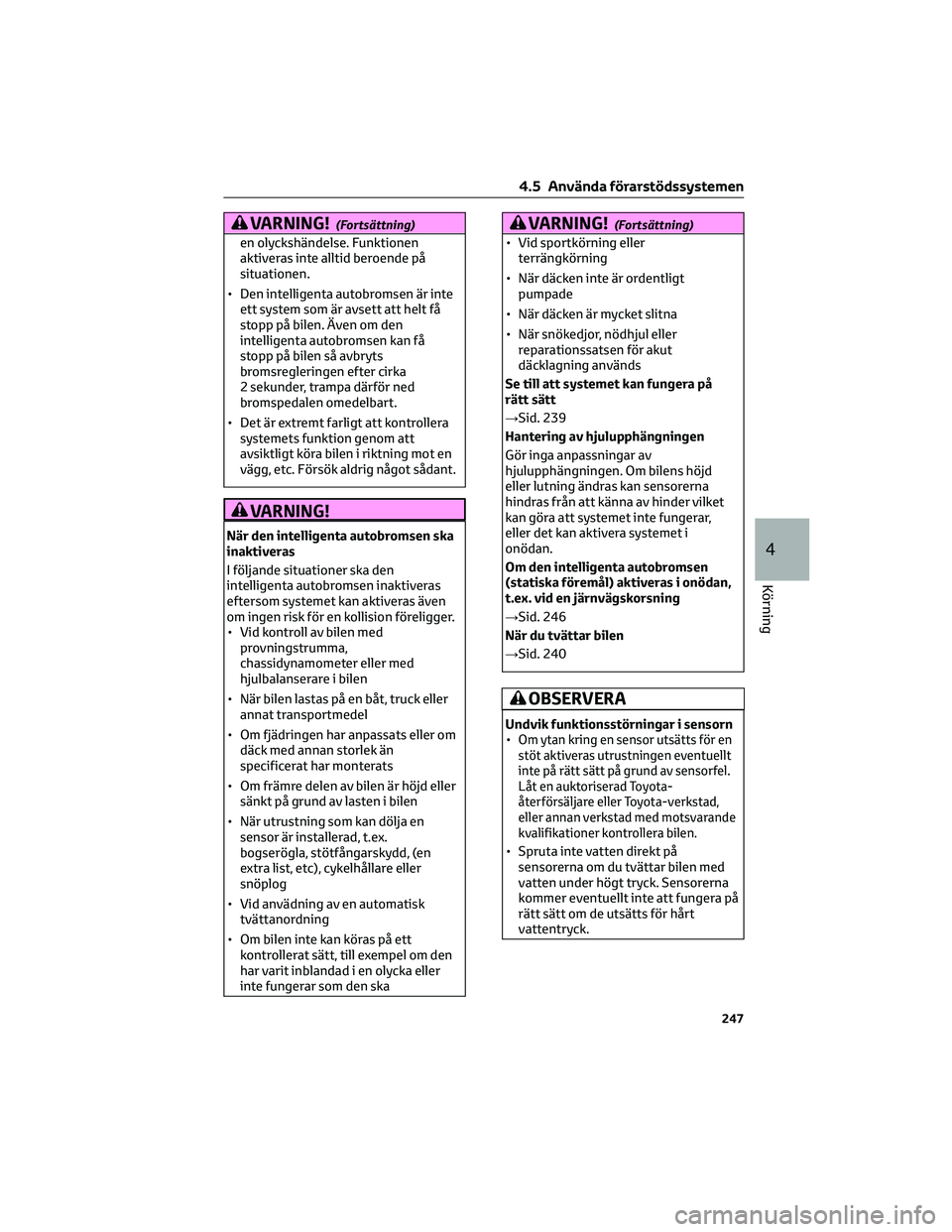

VARNING!(Fortsättning)
en olyckshändelse. Funktionen
aktiveras inte alltid beroende på
situationen.
• Den intelligenta autobromsen är inte
ett system som är avsett att helt få
stopp på bilen. Även om den
intelligenta autobromsen kan få
stopp på bilen så avbryts
bromsregleringen efter cirka
2 sekunder, trampa därför ned
bromspedalen omedelbart.
• Det är extremt farligt att kontrollera
systemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
VARNING!
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen med
provningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller
annat transportmedel
• Om fjädringen har anpassats eller om
däck med annan storlek än
specificerat har monterats
• Om främre delen av bilen är höjd eller
sänkt på grund av lasten i bilen
• När utrustning som kan dölja en
sensor är installerad, t.ex.
bogserögla, stötfångarskydd, (en
extra list, etc), cykelhållare eller
snöplog
• Vid anvädning av en automatisk
tvättanordning
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
VARNING!(Fortsättning)
• Vid sportkörning eller
terrängkörning
• När däcken inte är ordentligt
pumpade
• När däcken är mycket slitna
• När snökedjor, nödhjul eller
reparationssatsen för akut
däcklagning används
Se till att systemet kan fungera på
rätt sätt
→Sid. 239
Hantering av hjulupphängningen
Gör inga anpassningar av
hjulupphängningen. Om bilens höjd
eller lutning ändras kan sensorerna
hindras från att känna av hinder vilket
kan göra att systemet inte fungerar,
eller det kan aktivera systemet i
onödan.
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 246
När du tvättar bilen
→Sid. 240
OBSERVERA
Undvik funktionsstörningar i sensorn
•Om ytan kring en sensor utsätts för en
stöt aktiveras utrustningen eventuellt
inte på rätt sätt på grund av sensorfel.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck. Sensorerna
kommer eventuellt inte att fungera på
rätt sätt om de utsätts för hårt
vattentryck.
4.5 Använda förarstödssystemen
247
4
Körning

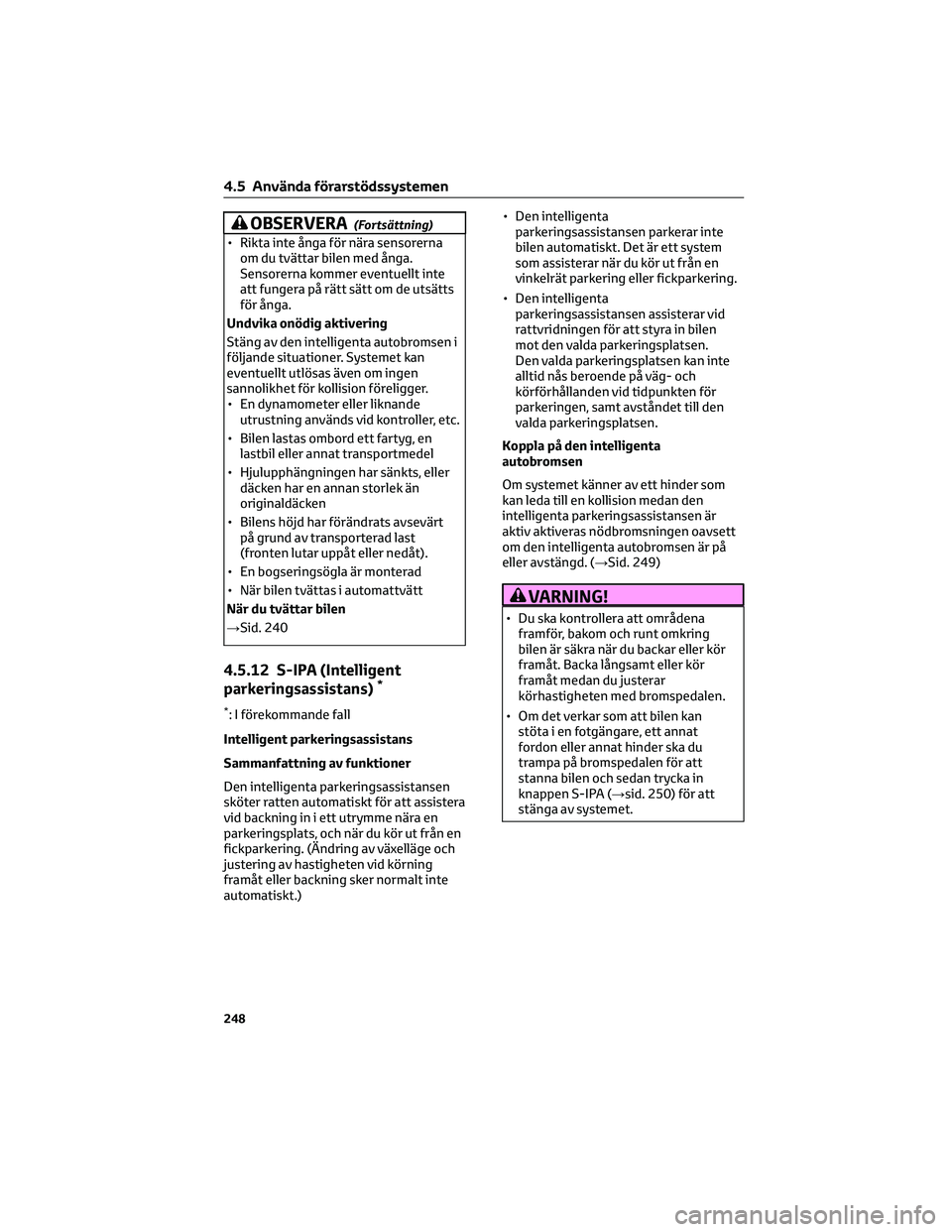

OBSERVERA(Fortsättning)
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga.
Sensorerna kommer eventuellt inte
att fungera på rätt sätt om de utsätts
för ånga.
Undvika onödig aktivering
Stäng av den intelligenta autobromsen i
följande situationer. Systemet kan
eventuellt utlösas även om ingen
sannolikhet för kollision föreligger.
• En dynamometer eller liknande
utrustning används vid kontroller, etc.
• Bilen lastas ombord ett fartyg, en
lastbil eller annat transportmedel
• Hjulupphängningen har sänkts, eller
däcken har en annan storlek än
originaldäcken
• Bilens höjd har förändrats avsevärt
på grund av transporterad last
(fronten lutar uppåt eller nedåt).
• En bogseringsögla är monterad
• När bilen tvättas i automattvätt
När du tvättar bilen
→Sid. 240
4.5.12 S-IPA (Intelligent
parkeringsassistans)*
*: I förekommande fall
Intelligent parkeringsassistans
Sammanfattning av funktioner
Den intelligenta parkeringsassistansen
sköter ratten automatiskt för att assistera
vid backning in i ett utrymme nära en
parkeringsplats, och när du kör ut från en
fickparkering. (Ändring av växelläge och
justering av hastigheten vid körning
framåt eller backning sker normalt inte
automatiskt.)• Den intelligenta
parkeringsassistansen parkerar inte
bilen automatiskt. Det är ett system
som assisterar när du kör ut från en
vinkelrät parkering eller fickparkering.
• Den intelligenta
parkeringsassistansen assisterar vid
rattvridningen för att styra in bilen
mot den valda parkeringsplatsen.
Den valda parkeringsplatsen kan inte
alltid nås beroende på väg- och
körförhållanden vid tidpunkten för
parkeringen, samt avståndet till den
valda parkeringsplatsen.
Koppla på den intelligenta
autobromsen
Om systemet känner av ett hinder som
kan leda till en kollision medan den
intelligenta parkeringsassistansen är
aktiv aktiveras nödbromsningen oavsett
om den intelligenta autobromsen är på
eller avstängd. (→Sid. 249)
VARNING!
• Du ska kontrollera att områdena
framför, bakom och runt omkring
bilen är säkra när du backar eller kör
framåt. Backa långsamt eller kör
framåt medan du justerar
körhastigheten med bromspedalen.
• Om det verkar som att bilen kan
stöta i en fotgängare, ett annat
fordon eller annat hinder ska du
trampa på bromspedalen för att
stanna bilen och sedan trycka in
knappen S-IPA (→sid. 250) för att
stänga av systemet.
4.5 Använda förarstödssystemen
248
