sensor TOYOTA PRIUS 2022 Bruksanvisningar (in Swedish)

4.5.10 Toyota parkeringssensor*....233
4.5.11 Intelligent autobroms*......241
4.5.12 S-IPA (Intelligent
parkeringsassistans)
*......248
4.5.13 GPF (bensinpartikelfilter)∗...270
4.5.14 Förarstödssystem.........271
4.6 Goda råd för körning............275
4.6.1 Hybridbil, körtips..........275
4.6.2 Råd för vinterkörning........276
5. Invändiga funktioner
5.1 Använda luftkonditioneringssystem
och avfrostning...............280
5.1.1 Automatisk luftkonditionering . . 280
5.1.2 Sätesvärme
*.............285
5.2 Använda kupébelysningen........287
5.2.1 Invändig belysning.........287
5.3 Använda förvaringsfacken........289
5.3.1 Förvaringsmöjligheter.......289
5.3.2 Detaljer i bagageutrymmet....292
5.4 Använda övriga invändiga funktioner . . 296
5.4.1 Övriga invändiga detaljer.....296
6. Underhåll och skötsel
6.1 Underhåll och skötsel...........304
6.1.1 Rengöra och skydda bilens
exteriör................304
6.1.2 Rengöra och skydda bilens
interiör................307
6.2 Underhåll...................309
6.2.1 Underhållsbehov..........309
6.3 Arbeten du kan göra själv.........310
6.3.1 Säkerhetsåtgärder när du
själv arbetar med bilen.......310
6.3.2 Huv..................311
6.3.3 Placera domkraft..........313
6.3.4 Motorrum...............314
6.3.5 Däck..................321
6.3.6 Däcktryck...............326
6.3.7 Fälgar.................326
6.3.8 Luftkonditioneringsfilter.....328
6.3.9 Rengöring av hybridbatteriets
luftintagsventil och filter.....329
6.3.10 Byte av torkargummi.......333
6.3.11 Elektroniska nyckelns batteri . . 335
6.3.12 Kontroll och byte av säkringar . . 337
6.3.13 Glödlampor.............340
7.Om problem uppstår
7.1 Viktig information.............346
7.1.1 Varningsblinkers..........346
7.1.2 Om bilen måste stannas i en akut
situation...............346
7.1.3 Om bilen ligger under vatten
eller vatten på vägen stiger....347
7.2 Åtgärder i en nödsituation.........348
7.2.1 Om bilen måste bogseras.....348
7.2.2 Om du tycker att något är fel . . . 352
7.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......352
7.2.4 Om ett varningsmeddelande
visas..................359
7.2.5 Om du får punktering
(modeller utan reservhjul).....364
7.2.6 Om du får punktering
(modeller med reservhjul).....377
7.2.7 Om hybridsystemet inte startar . 387
7.2.8 Den elektroniska nyckeln
fungerar inte på rätt sätt......387
7.2.9 Om 12-voltsbatteriet är
urladdat................389
7.2.10 Om motorn blir överhettad . . . 392
7.2.11 Om bilen fastnar..........395
8. Bilens specifikationer
8.1 Specifikationer...............398
8.1.1 Uppgifter om underhåll
(bränsle, oljenivå, etc.).......398
8.1.2 Bränsleinformation.........405
8.2 Specialinställning..............406
8.2.1 Anpassningsbara funktioner . . . 406
8.3 Nollställning.................412
8.3.1 Funktioner som ska nollställas . . 412
SAKREGISTER
Vad gör du om ... (Felsökning).........414
Vad gör du om ... (Felsökning).......414
Certifieringar...................416
Startspärrsystem..............416
Elektroniskt lås- och startsystem....426
Däcktryckvarningssystem.........473
3
1
2
3
4
5
6
7
8

Bildregister
Exteriör
1Sidodörrar→Sid. 110
Låsa/låsa upp→Sid. 110
Öppna/stänga sidorutorna→Sid. 128
Låsa/låsa upp med den mekaniska
nyckeln→Sid. 388
Varningslampor/varningsmeddelanden
→Sid. 359
2Baklucka→Sid. 113
Öppna utifrån→Sid. 113
Varningslampor/varningsmeddelanden
→Sid. 359
3Ytterbackspeglar→Sid. 126
Justera spegelns vinkel→Sid. 126
Fälla in speglarna→Sid. 127
Avimning av speglarna→Sid. 282
4Vindrutetorkare→Sid. 161
Säkerhetsanvisningar inför vintern
→Sid. 276
Vid användning av automatisk biltvätt
(modeller med vindrutetorkare med
regnsensor)→Sid. 304
Byta torkarblad→Sid. 333
5Tanklucka→Sid. 164
Tanka bilen→Sid. 164
Bränsletyp/bränsletankens volym
→Sid. 400
6Däck→Sid. 321
Däckstorlek/däcktryck→Sid. 404
Vinterdäck/snökedjor→Sid. 276
Kontroll/däckrotation/
däcktryckvarningssystem
*1→Sid. 321
Punktering→Sid. 364
7Motorhuv→Sid. 311
Öppna→Sid. 311
Motorolja→Sid. 400
Överhettning→Sid. 392
Glödlampor för utvändig körbelysning
(Metod för byte: Sid. 340, Watt Sid. 405)
8Strålkastare/främre positionsljus/
varselljus→Sid. 156
9Främre dimljus/bakre dimljus*2
→Sid. 161
10Körriktningsvisare→Sid. 155
BILDREGISTER
8

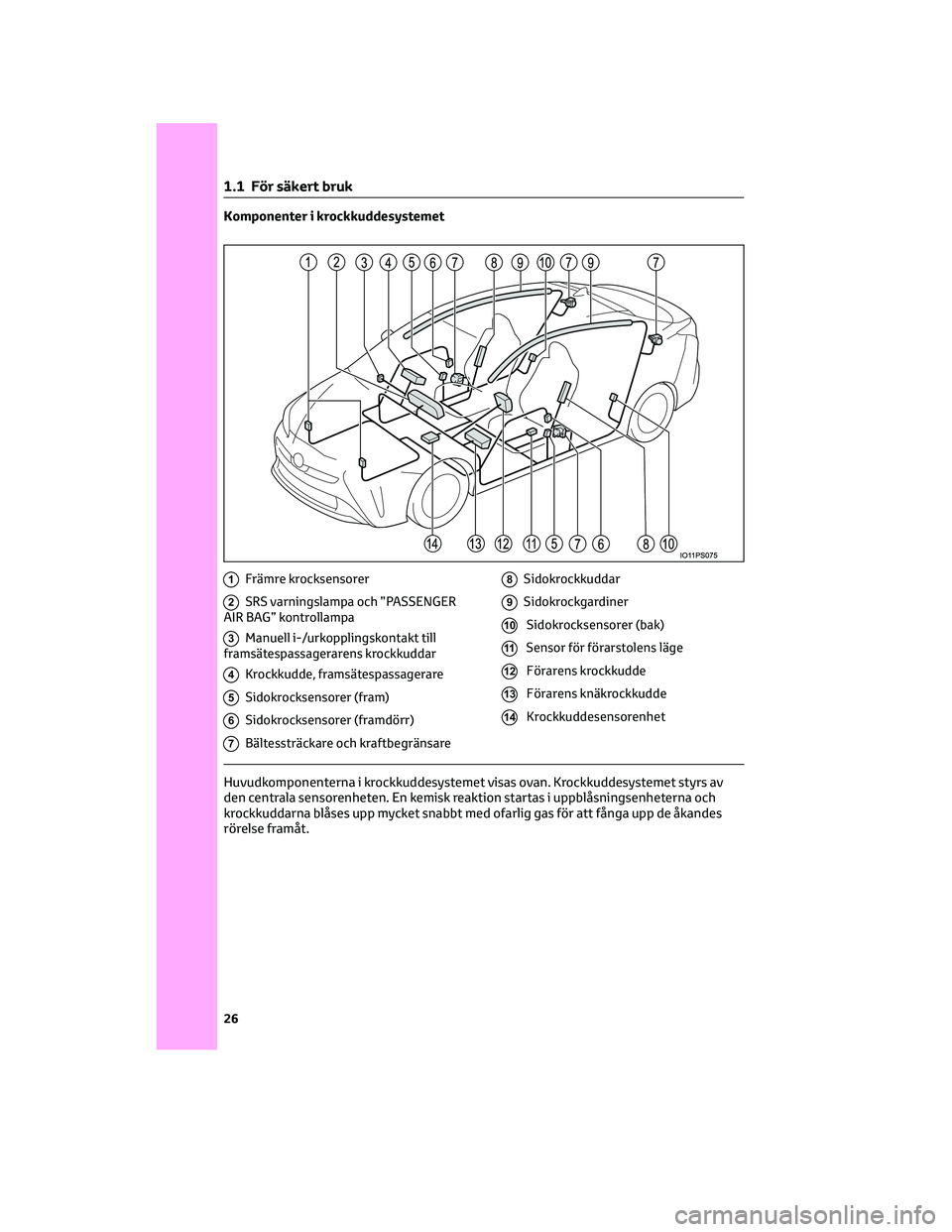

Komponenter i krockkuddesystemet
1Främre krocksensorer
2SRS varningslampa och ”PASSENGER
AIR BAG” kontrollampa
3Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkuddar
4Krockkudde, framsätespassagerare
5Sidokrocksensorer (fram)
6Sidokrocksensorer (framdörr)
7Bältessträckare och kraftbegränsare
8Sidokrockkuddar
9Sidokrockgardiner
10Sidokrocksensorer (bak)
11Sensor för förarstolens läge
12Förarens krockkudde
13Förarens knäkrockkudde
14Krockkuddesensorenhet
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkuddesystemet styrs av
den centrala sensorenheten. En kemisk reaktion startas i uppblåsningsenheterna och
krockkuddarna blåses upp mycket snabbt med ofarlig gas för att fånga upp de åkandes
rörelse framåt.
1 .1 För säkert bruk
26

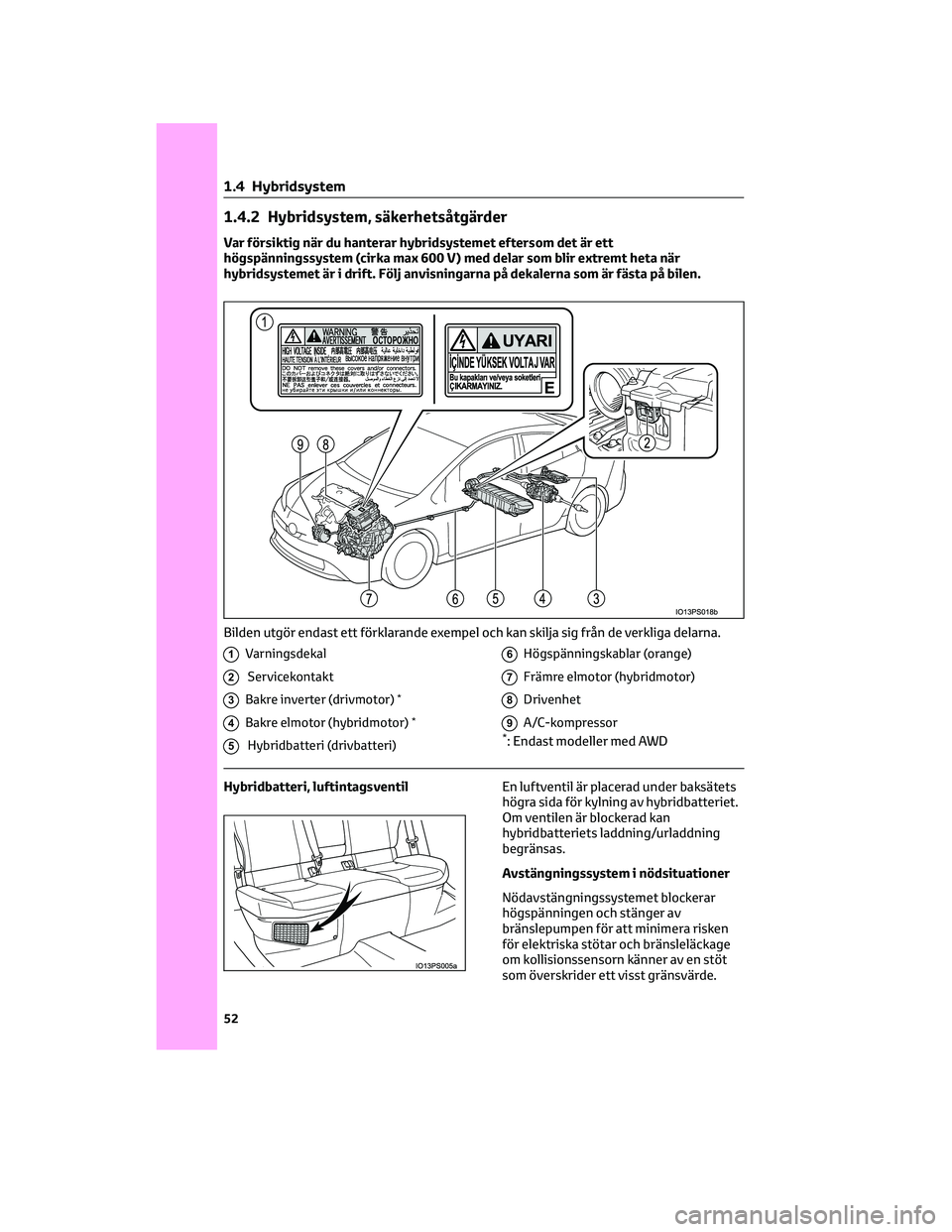

1.4.2 Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett
högspänningssystem (cirka max 600 V) med delar som blir extremt heta när
hybridsystemet är i drift. Följ anvisningarna på dekalerna som är fästa på bilen.
1Varningsdekal
2Servicekontakt
3Bakre inverter (drivmotor)*
4Bakre elmotor (hybridmotor)*
5Hybridbatteri (drivbatteri)
6Högspänningskablar (orange)
7Främre elmotor (hybridmotor)
8Drivenhet
9A/C-kompressor*: Endast modeller med AWD
Hybridbatteri, luftintagsventilEn luftventil är placerad under baksätets
högra sida för kylning av hybridbatteriet.
Om ventilen är blockerad kan
hybridbatteriets laddning/urladdning
begränsas.
Avstängningssystem i nödsituationer
Nödavstängningssystemet blockerar
högspänningen och stänger av
bränslepumpen för att minimera risken
för elektriska stötar och bränsleläckage
om kollisionssensorn känner av en stöt
som överskrider ett visst gränsvärde.
Bilden utgör endast ett förklarande exempel och kan skilja sig från de verkliga delarna.
1 .4 Hybridsystem
52

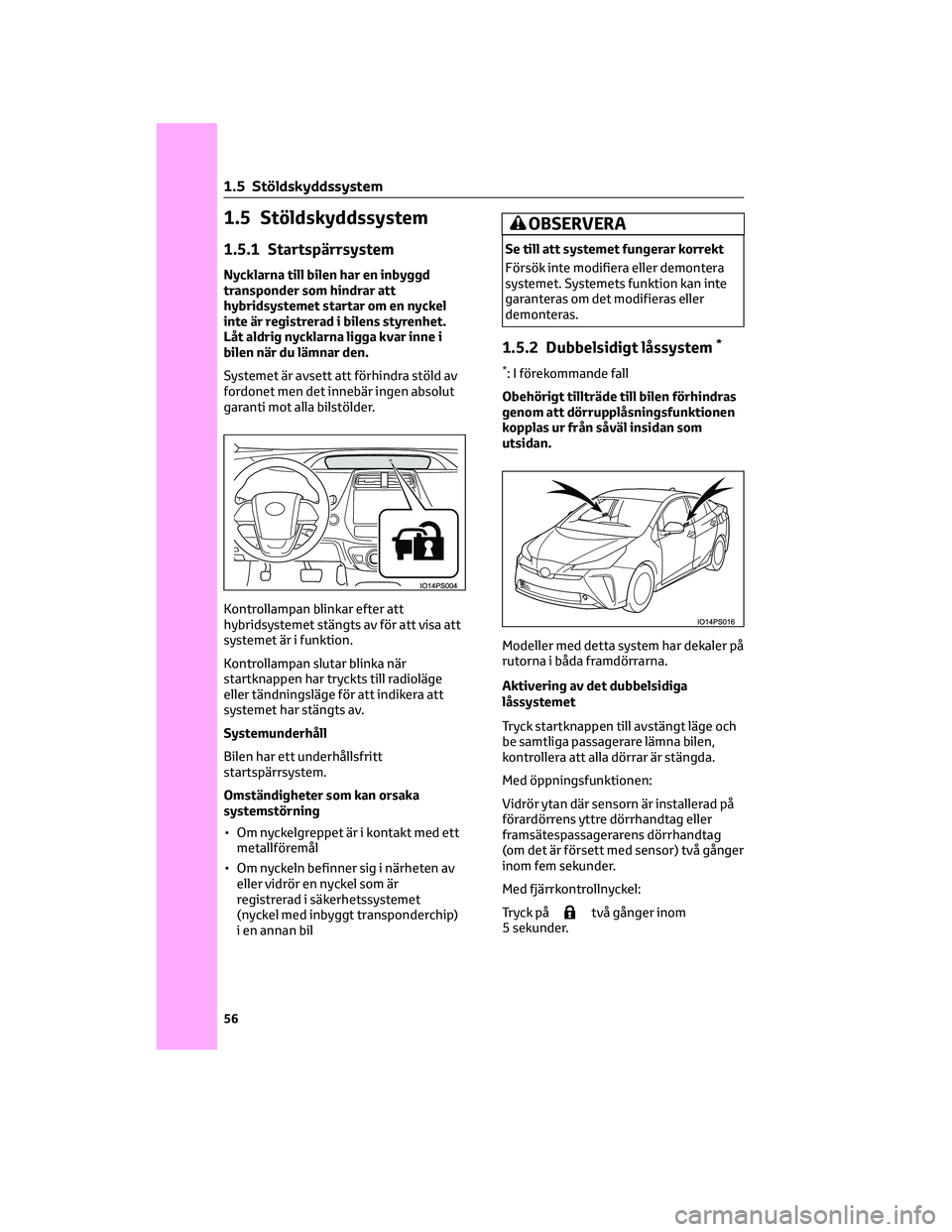

1.5 Stöldskyddssystem
1.5.1 Startspärrsystem
Nycklarna till bilen har en inbyggd
transponder som hindrar att
hybridsystemet startar om en nyckel
inte är registrerad i bilens styrenhet.
Låt aldrig nycklarna ligga kvar inne i
bilen när du lämnar den.
Systemet är avsett att förhindra stöld av
fordonet men det innebär ingen absolut
garanti mot alla bilstölder.
Kontrollampan blinkar efter att
hybridsystemet stängts av för att visa att
systemet är i funktion.
Kontrollampan slutar blinka när
startknappen har tryckts till radioläge
eller tändningsläge för att indikera att
systemet har stängts av.
Systemunderhåll
Bilen har ett underhållsfritt
startspärrsystem.
Omständigheter som kan orsaka
systemstörning
• Om nyckelgreppet är i kontakt med ett
metallföremål
• Om nyckeln befinner sig i närheten av
eller vidrör en nyckel som är
registrerad i säkerhetssystemet
(nyckel med inbyggt transponderchip)
i en annan bil
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller demontera
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
demonteras.
1.5.2 Dubbelsidigt låssystem*
*: I förekommande fall
Obehörigt tillträde till bilen förhindras
genom att dörrupplåsningsfunktionen
kopplas ur från såväl insidan som
utsidan.
Modeller med detta system har dekaler på
rutorna i båda framdörrarna.
Aktivering av det dubbelsidiga
låssystemet
Tryck startknappen till avstängt läge och
be samtliga passagerare lämna bilen,
kontrollera att alla dörrar är stängda.
Med öppningsfunktionen:
Vidrör ytan där sensorn är installerad på
förardörrens yttre dörrhandtag eller
framsätespassagerarens dörrhandtag
(om det är försett med sensor) två gånger
inom fem sekunder.
Med fjärrkontrollnyckel:
Tryck på
två gånger inom
5 sekunder.
1 .5 Stöldskyddssystem
56

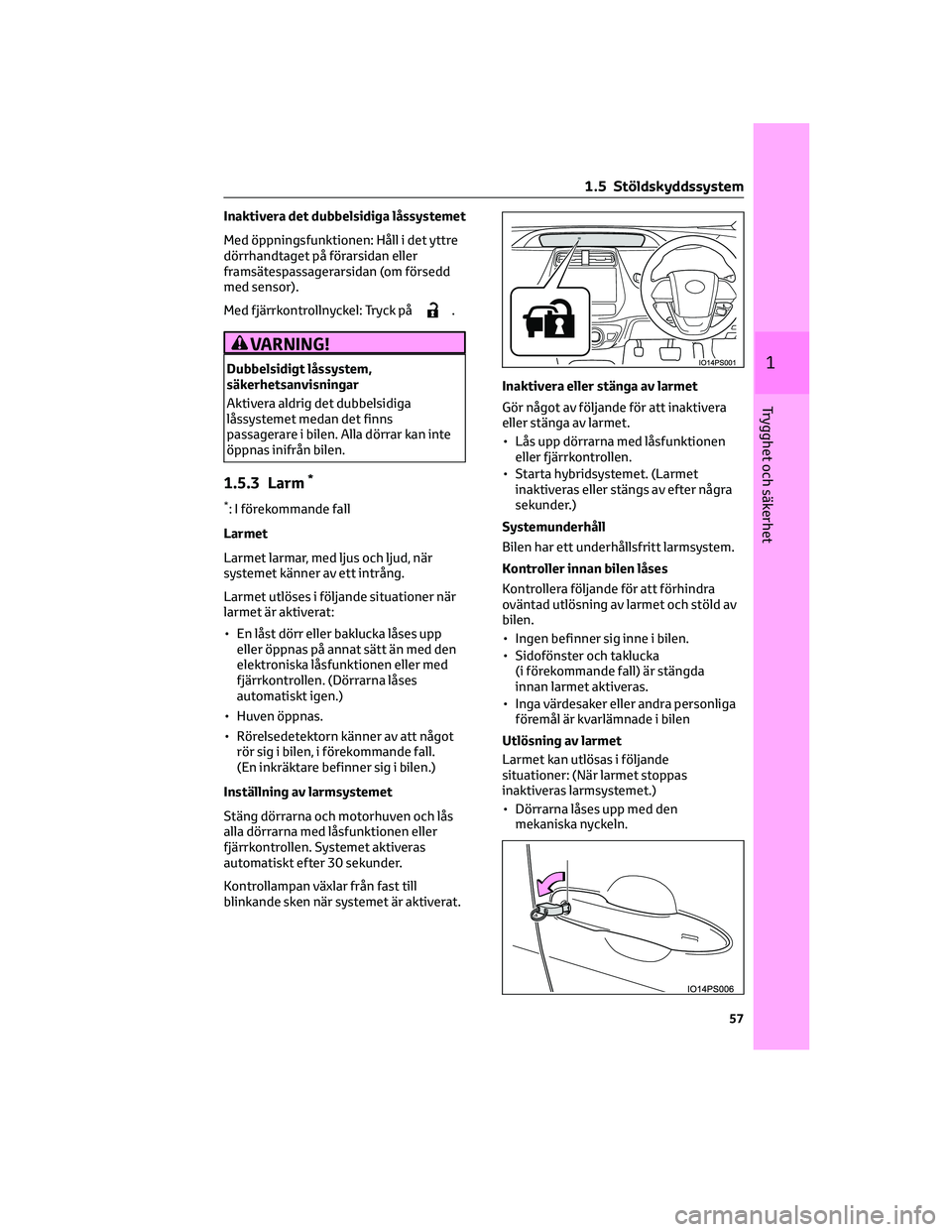

Inaktivera det dubbelsidiga låssystemet
Med öppningsfunktionen: Håll i det yttre
dörrhandtaget på förarsidan eller
framsätespassagerarsidan (om försedd
med sensor).
Med fjärrkontrollnyckel: Tryck på
.
VARNING!
Dubbelsidigt låssystem,
säkerhetsanvisningar
Aktivera aldrig det dubbelsidiga
låssystemet medan det finns
passagerare i bilen. Alla dörrar kan inte
öppnas inifrån bilen.
1.5.3 Larm*
*: I förekommande fall
Larmet
Larmet larmar, med ljus och ljud, när
systemet känner av ett intrång.
Larmet utlöses i följande situationer när
larmet är aktiverat:
• En låst dörr eller baklucka låses upp
eller öppnas på annat sätt än med den
elektroniska låsfunktionen eller med
fjärrkontrollen. (Dörrarna låses
automatiskt igen.)
• Huven öppnas.
• Rörelsedetektorn känner av att något
rör sig i bilen, i förekommande fall.
(En inkräktare befinner sig i bilen.)
Inställning av larmsystemet
Stäng dörrarna och motorhuven och lås
alla dörrarna med låsfunktionen eller
fjärrkontrollen. Systemet aktiveras
automatiskt efter 30 sekunder.
Kontrollampan växlar från fast till
blinkande sken när systemet är aktiverat.Inaktivera eller stänga av larmet
Gör något av följande för att inaktivera
eller stänga av larmet.
• Lås upp dörrarna med låsfunktionen
eller fjärrkontrollen.
• Starta hybridsystemet. (Larmet
inaktiveras eller stängs av efter några
sekunder.)
Systemunderhåll
Bilen har ett underhållsfritt larmsystem.
Kontroller innan bilen låses
Kontrollera följande för att förhindra
oväntad utlösning av larmet och stöld av
bilen.
• Ingen befinner sig inne i bilen.
• Sidofönster och taklucka
(i förekommande fall) är stängda
innan larmet aktiveras.
• Inga värdesaker eller andra personliga
föremål är kvarlämnade i bilen
Utlösning av larmet
Larmet kan utlösas i följande
situationer: (När larmet stoppas
inaktiveras larmsystemet.)
• Dörrarna låses upp med den
mekaniska nyckeln.
1 .5 Stöldskyddssystem
57
1
Trygghet och säkerhet

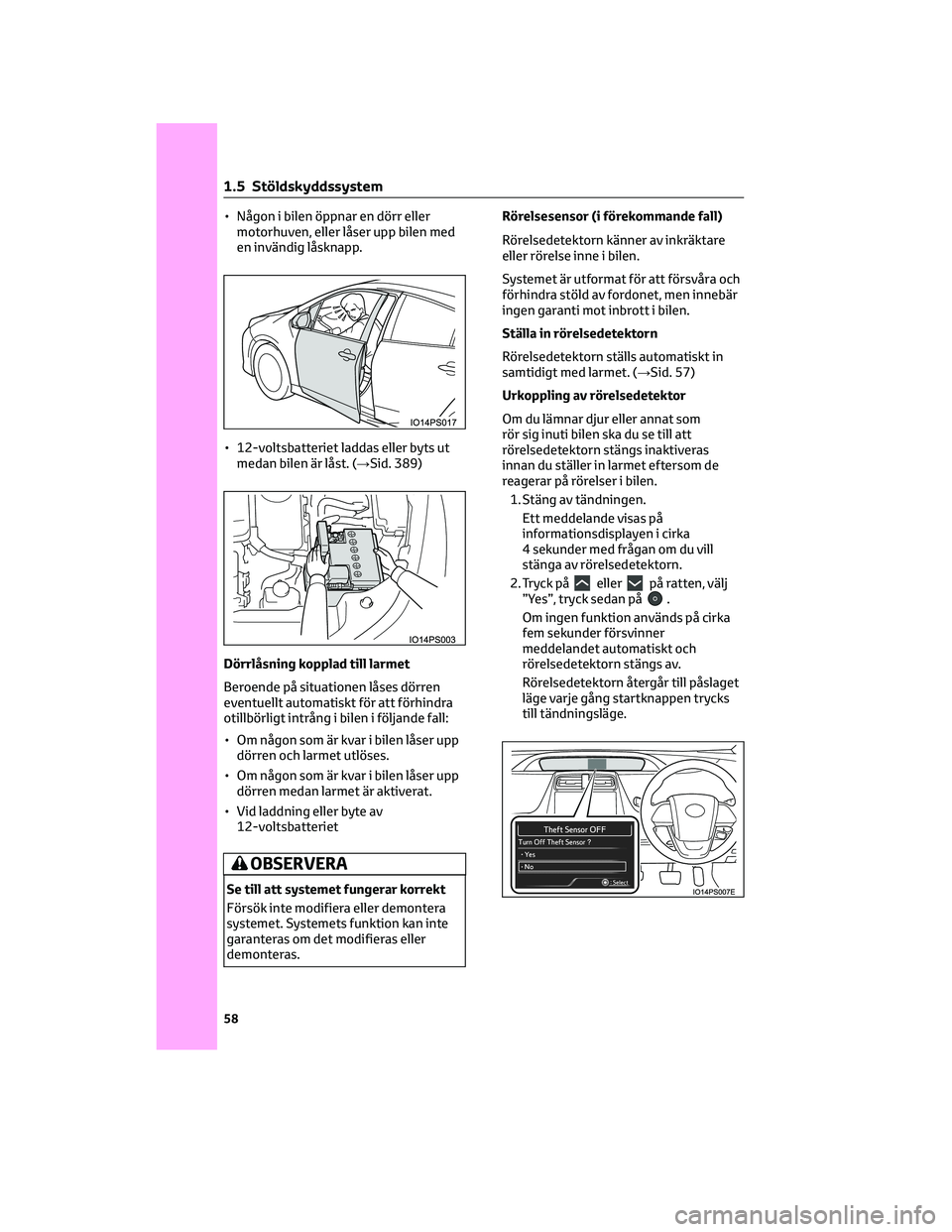

• Någon i bilen öppnar en dörr eller
motorhuven, eller låser upp bilen med
en invändig låsknapp.
• 12-voltsbatteriet laddas eller byts ut
medan bilen är låst. (→Sid. 389)
Dörrlåsning kopplad till larmet
Beroende på situationen låses dörren
eventuellt automatiskt för att förhindra
otillbörligt intrång i bilen i följande fall:
• Om någon som är kvar i bilen låser upp
dörren och larmet utlöses.
• Om någon som är kvar i bilen låser upp
dörren medan larmet är aktiverat.
• Vid laddning eller byte av
12-voltsbatteriet
OBSERVERA
Se till att systemet fungerar korrekt
Försök inte modifiera eller demontera
systemet. Systemets funktion kan inte
garanteras om det modifieras eller
demonteras.Rörelsesensor (i förekommande fall)
Rörelsedetektorn känner av inkräktare
eller rörelse inne i bilen.
Systemet är utformat för att försvåra och
förhindra stöld av fordonet, men innebär
ingen garanti mot inbrott i bilen.
Ställa in rörelsedetektorn
Rörelsedetektorn ställs automatiskt in
samtidigt med larmet. (→Sid. 57)
Urkoppling av rörelsedetektor
Om du lämnar djur eller annat som
rör sig inuti bilen ska du se till att
rörelsedetektorn stängs inaktiveras
innan du ställer in larmet eftersom de
reagerar på rörelser i bilen.
1. Stäng av tändningen.
Ett meddelande visas på
informationsdisplayen i cirka
4 sekunder med frågan om du vill
stänga av rörelsedetektorn.
2. Tryck på
ellerpå ratten, välj
”Yes”, tryck sedan på.
Om ingen funktion används på cirka
fem sekunder försvinner
meddelandet automatiskt och
rörelsedetektorn stängs av.
Rörelsedetektorn återgår till påslaget
läge varje gång startknappen trycks
till tändningsläge.
1 .5 Stöldskyddssystem
58

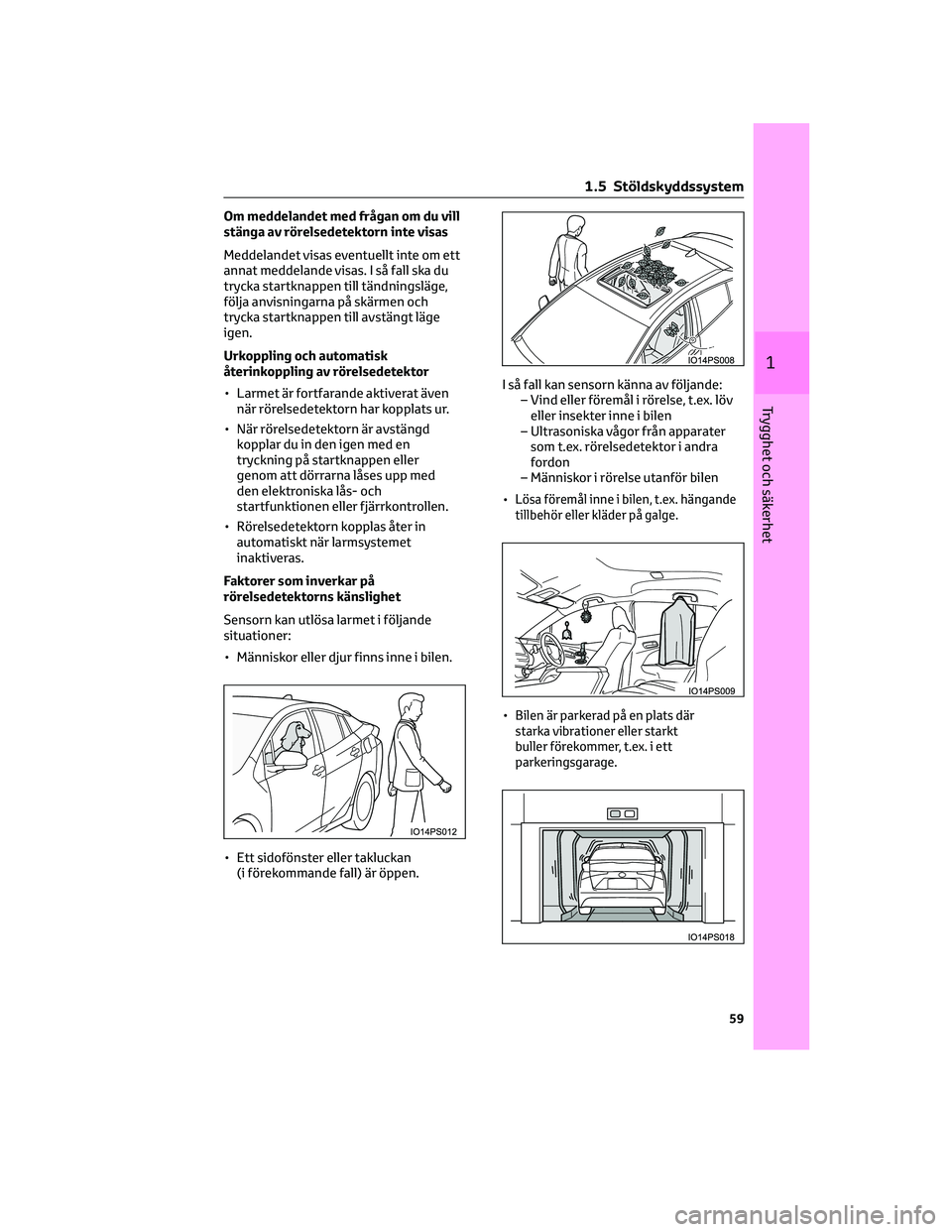

Om meddelandet med frågan om du vill
stänga av rörelsedetektorn inte visas
Meddelandet visas eventuellt inte om ett
annat meddelande visas. I så fall ska du
trycka startknappen till tändningsläge,
följa anvisningarna på skärmen och
trycka startknappen till avstängt läge
igen.
Urkoppling och automatisk
återinkoppling av rörelsedetektor
• Larmet är fortfarande aktiverat även
när rörelsedetektorn har kopplats ur.
• När rörelsedetektorn är avstängd
kopplar du in den igen med en
tryckning på startknappen eller
genom att dörrarna låses upp med
den elektroniska lås- och
startfunktionen eller fjärrkontrollen.
• Rörelsedetektorn kopplas åter in
automatiskt när larmsystemet
inaktiveras.
Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett sidofönster eller takluckan
(i förekommande fall) är öppen.I så fall kan sensorn känna av följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
•
Lösa föremål inne i bilen, t.ex. hängande
tillbehör eller kläder på galge.
•Bilen är parkerad på en plats där
starka vibrationer eller starkt
buller förekommer, t.ex. i ett
parkeringsgarage.
1 .5 Stöldskyddssystem
59
1
Trygghet och säkerhet

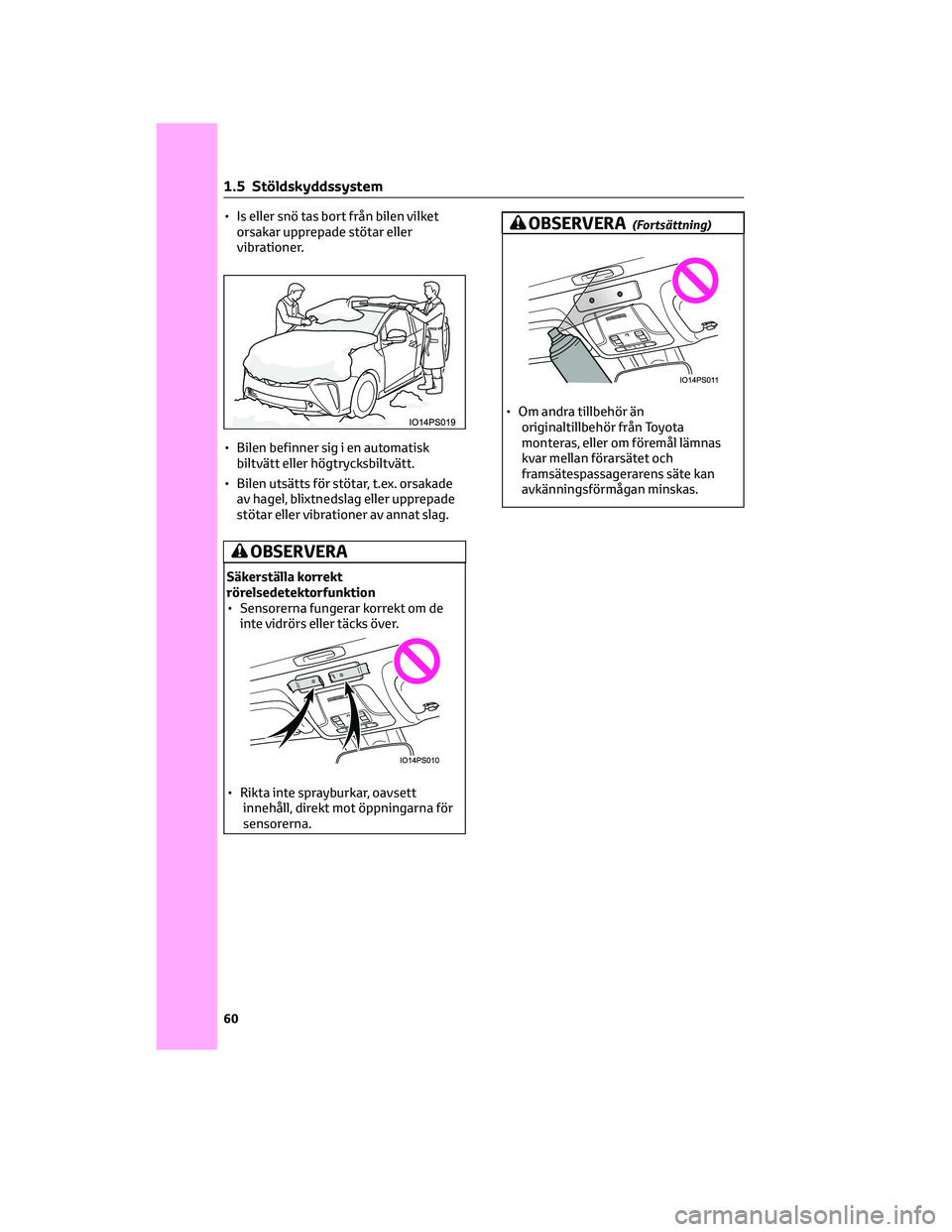

• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.
• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
OBSERVERA
Säkerställa korrekt
rörelsedetektorfunktion
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
• Rikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
OBSERVERA(Fortsättning)
• Om andra tillbehör än
originaltillbehör från Toyota
monteras, eller om föremål lämnas
kvar mellan förarsätet och
framsätespassagerarens säte kan
avkänningsförmågan minskas.
1 .5 Stöldskyddssystem
60

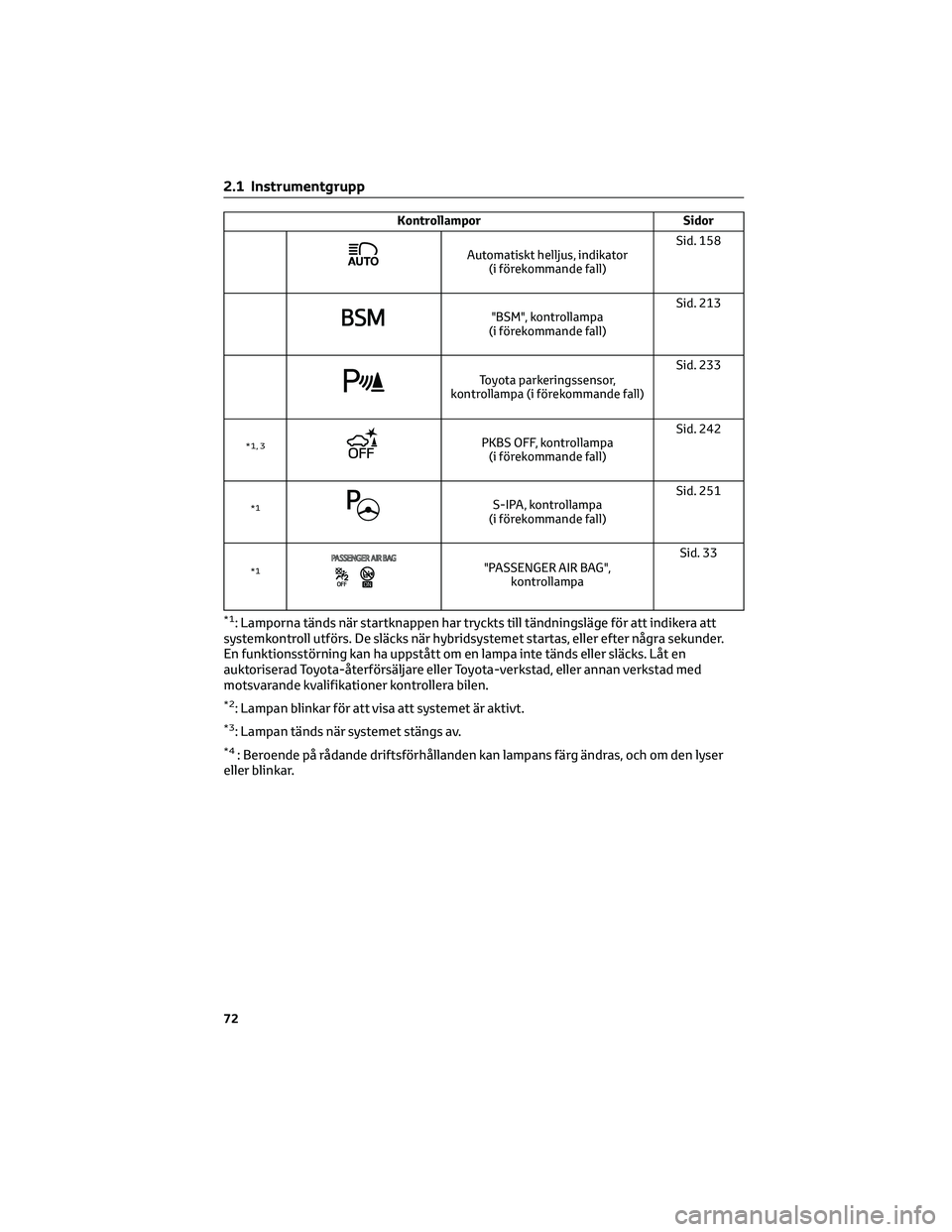

Kontrollampor Sidor
Automatiskt helljus, indikator
(i förekommande fall)Sid. 158
"BSM", kontrollampa
(i förekommande fall)Sid. 213
Toyota parkeringssensor,
kontrollampa (i förekommande fall)Sid. 233
*1, 3PKBS OFF, kontrollampa
(i förekommande fall)Sid. 242
*1S-IPA, kontrollampa
(i förekommande fall)Sid. 251
*1"PASSENGER AIR BAG",
kontrollampaSid. 33
*1: Lamporna tänds när startknappen har tryckts till tändningsläge för att indikera att
systemkontroll utförs. De släcks när hybridsystemet startas, eller efter några sekunder.
En funktionsstörning kan ha uppstått om en lampa inte tänds eller släcks. Låt en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är aktivt.
*3: Lampan tänds när systemet stängs av.
*4: Beroende på rådande driftsförhållanden kan lampans färg ändras, och om den lyser
eller blinkar.
2.1 Instrumentgrupp
72
