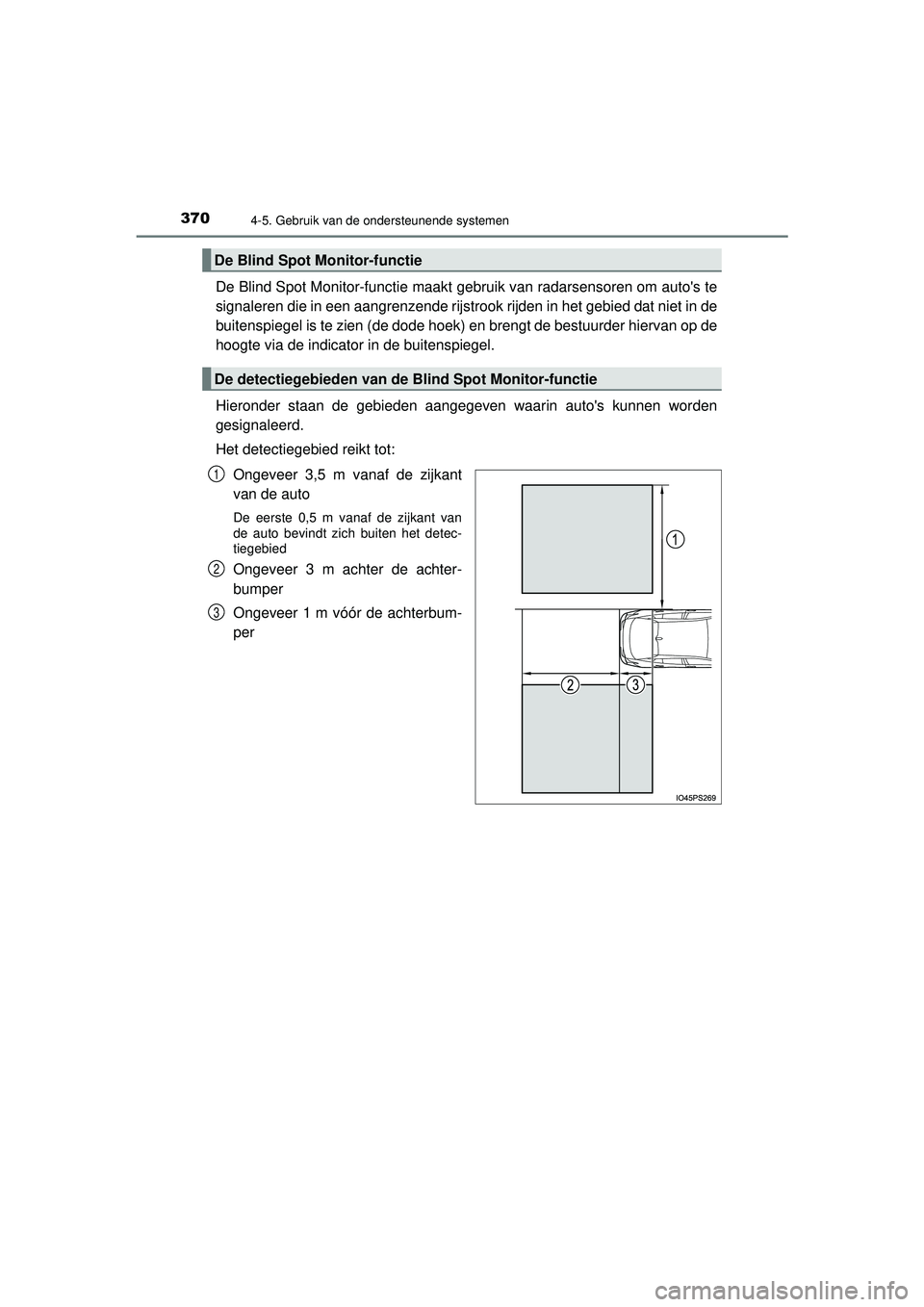

3704-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)
De Blind Spot Monitor-functie maakt gebruik van radarsensoren om auto's te
signaleren die in een aangrenzende rijstrook rijden in het gebied dat niet in de
buitenspiegel is te zien (de dode hoek) en brengt de bestuurder hiervan op de
hoogte via de indicator in de buitenspiegel.
Hieronder staan de gebieden aangegeven waarin auto's kunnen worden
gesignaleerd.
Het detectiegebied reikt tot:
Ongeveer 3,5 m vanaf de zijkant
van de auto
De eerste 0,5 m vanaf de zijkant van
de auto bevindt zich buiten het detec-
tiegebied
Ongeveer 3 m achter de achter-
bumper
Ongeveer 1 m vóór de achterbum-
per
De Blind Spot Monitor-functie
De detectiegebieden van de Blind Spot Monitor-functie
1
2
3
PRIUS_OM_OM47F03E_(EE).book Page 370 Thursday, May 6, 2021 12:21 PM

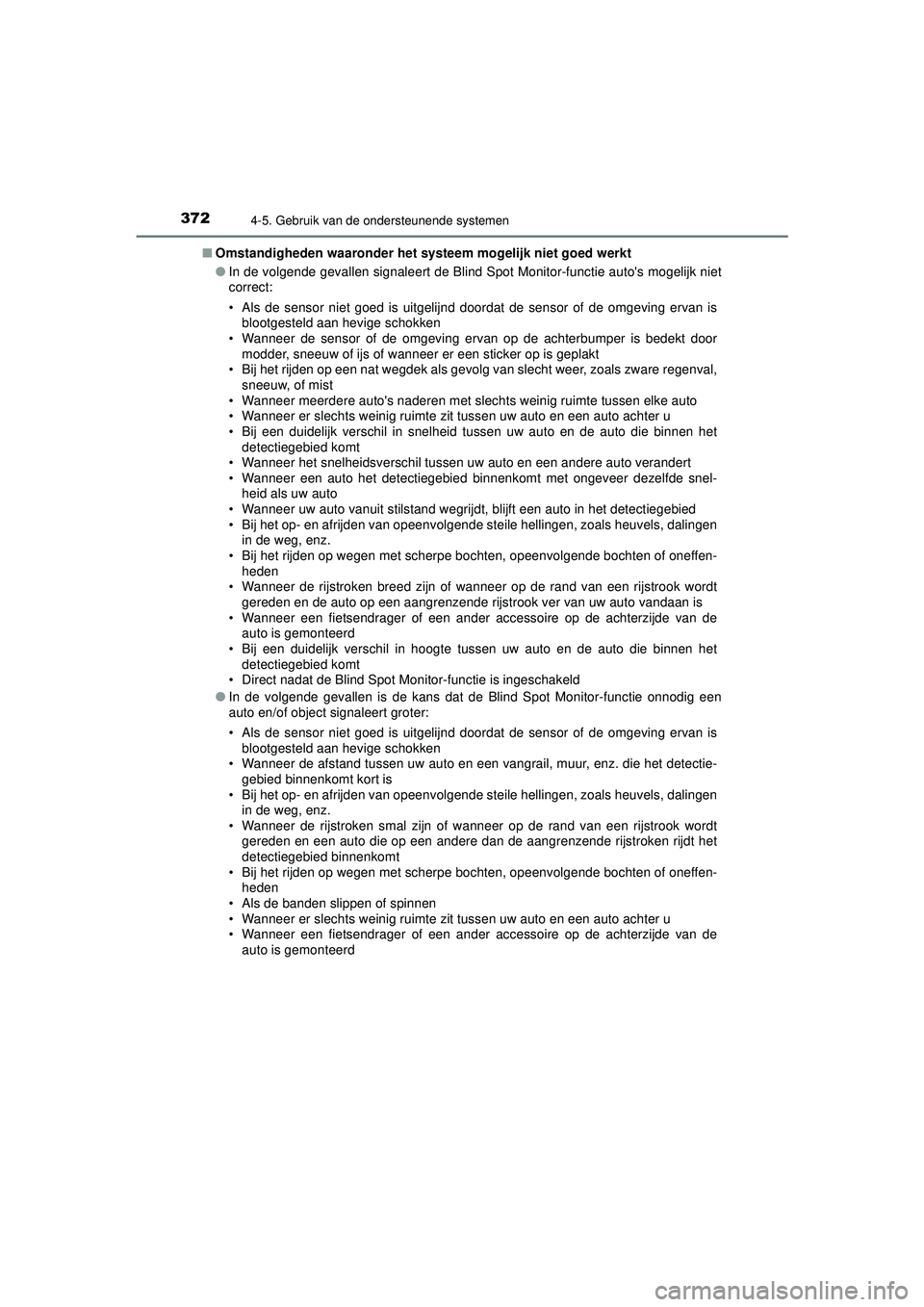

3724-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)■
Omstandigheden waaronder het syst eem mogelijk niet goed werkt
● In de volgende gevallen signaleert de Blind Spot Monitor-functie auto's mogelijk niet
correct:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de sensor of de omgeving ervan op de achterbumper is bedekt door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
• Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer er slechts weinig ruimte zit tussen uw auto en een auto achter u
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het detectiegebied komt
• Wanneer het snelheidsverschil tussen uw auto en een andere auto verandert
• Wanneer een auto het detectiegebied binnenkomt met ongeveer dezelfde snel-
heid als uw auto
• Wanneer uw auto vanuit stilstand wegrijdt, blijft een auto in het detectiegebied
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen
in de weg, enz.
• Bij het rijden op wegen met scherpe bochten, opeenvolgende bochten of oneffen-
heden
• Wanneer de rijstroken breed zijn of wanneer op de rand van een rijstrook wordt gereden en de auto op een aangrenzende rijstrook ver van uw auto vandaan is
• Wanneer een fietsendrager of een ander accessoire op de achterzijde van de auto is gemonteerd
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het
detectiegebied komt
• Direct nadat de Blind Spot Monitor-functie is ingeschakeld
● In de volgende gevallen is de kans dat de Blind Spot Monitor-functie onnodig een
auto en/of object signaleert groter:
• Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is
blootgesteld aan hevige schokken
• Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectie- gebied binnenkomt kort is
• Bij het op- en afrijden van opeenvolgende steile hellingen, zoals heuvels, dalingen
in de weg, enz.
• Wanneer de rijstroken smal zijn of wanneer op de rand van een rijstrook wordt gereden en een auto die op een andere dan de aangrenzende rijstroken rijdt het
detectiegebied binnenkomt
• Bij het rijden op wegen met scherpe bochten, opeenvolgende bochten of oneffen- heden
• Als de banden slippen of spinnen
• Wanneer er slechts weinig ruimte zit tussen uw auto en een auto achter u
• Wanneer een fietsendrager of een ander accessoire op de achterzijde van de auto is gemonteerd
PRIUS_OM_OM47F03E_(EE).book Page 372 Thursday, May 6, 2021 12:21 PM

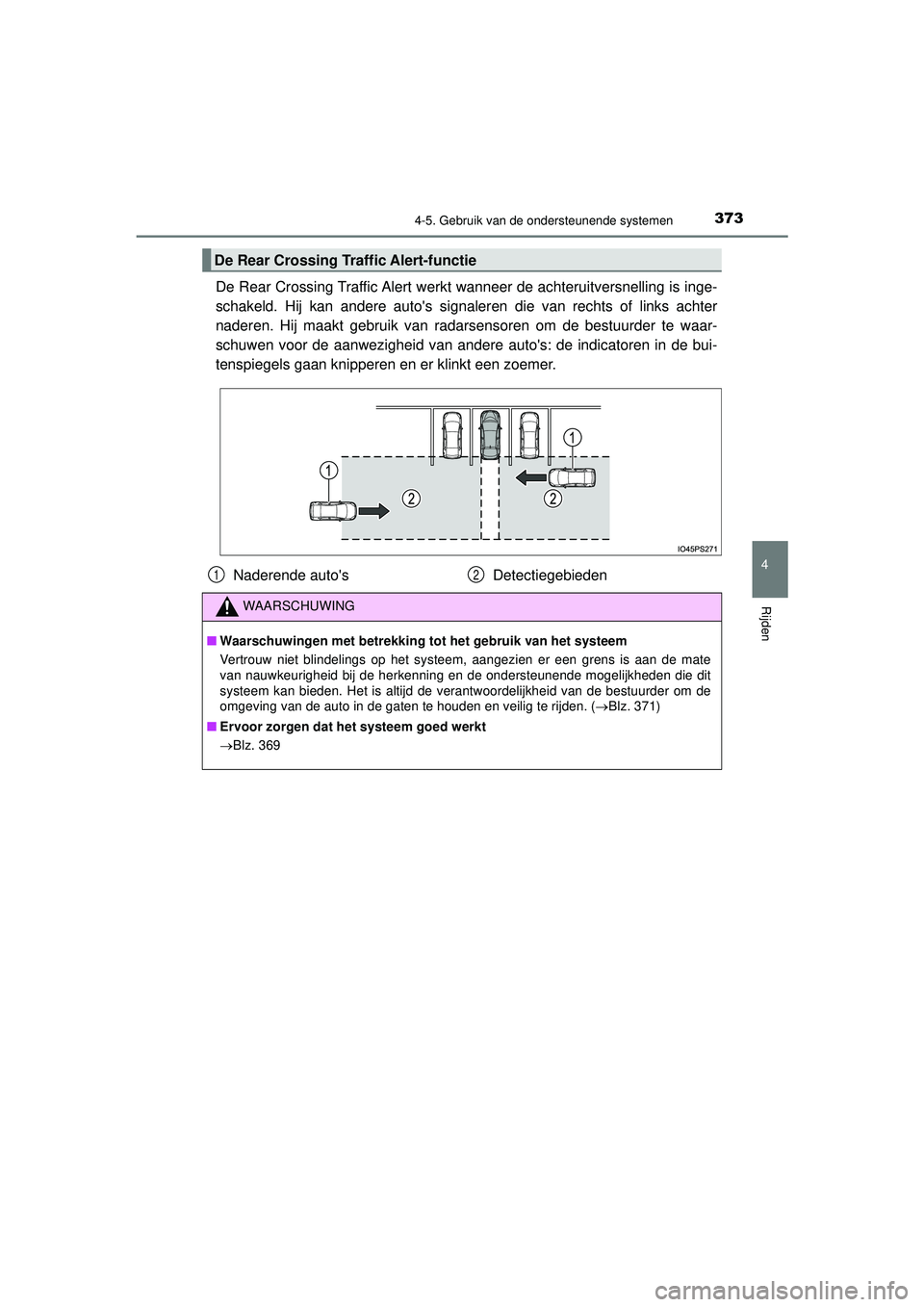

3734-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)
De Rear Crossing Traffic Alert werkt wanneer de achteruitversnelling is inge-
schakeld. Hij kan andere auto's signaleren die van rechts of links achter
naderen. Hij maakt gebruik van radarsensoren om de bestuurder te waar-
schuwen voor de aanwezigheid van andere auto's: de indicatoren in de bui-
tenspiegels gaan knipperen en er klinkt een zoemer.
De Rear Crossing Traffic Alert-functie
Naderende auto'sDetectiegebieden
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
Vertrouw niet blindelings op het systeem, aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de verantwoordelijkheid van de bestuurder om de
omgeving van de auto in de gaten te houden en veilig te rijden. ( Blz. 371)
■ Ervoor zorgen dat he t systeem goed werkt
 Blz. 369
12
PRIUS_OM_OM47F03E_(EE).book Page 373 Thursday, May 6, 2021 12:21 PM

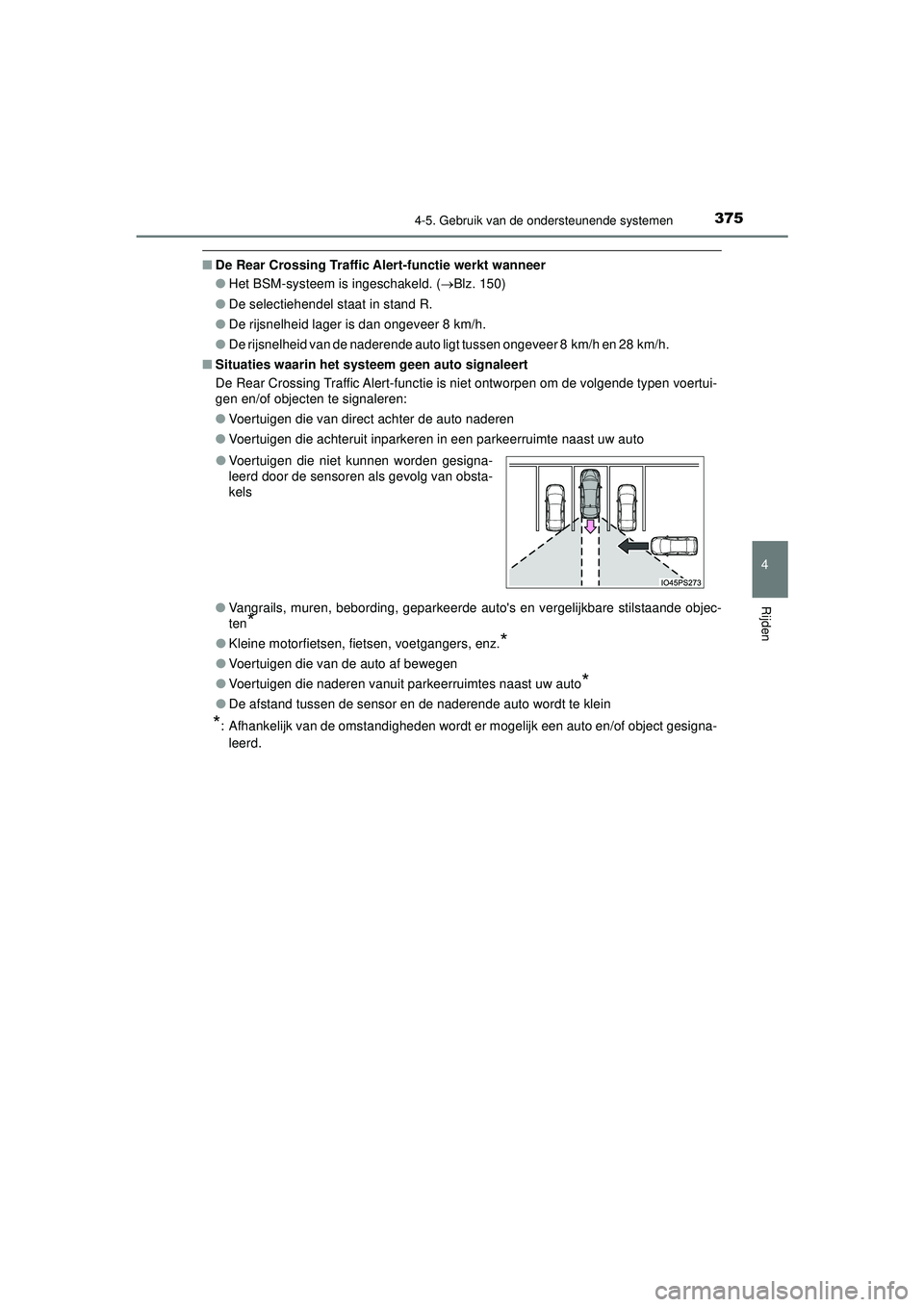

3754-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)
■De Rear Crossing Traffic Alert-functie werkt wanneer
●Het BSM-systeem is ingeschakeld. ( Blz. 150)
● De selectiehendel staat in stand R.
● De rijsnelheid lager is dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto ligt tussen ongeveer 8 km/h en 28 km/h.
■ Situaties waarin het systeem geen auto signaleert
De Rear Crossing Traffic Alert-functie is niet ontworpen om de volgende typen voertui-
gen en/of objecten te signaleren:
●Voertuigen die van direct achter de auto naderen
● Voertuigen die achteruit inparkeren in een parkeerruimte naast uw auto
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stilstaande objec-
ten
*
●Kleine motorfietsen, fietsen, voetgangers, enz.*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●De afstand tussen de sensor en de naderende auto wordt te klein
*: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object gesigna-
leerd.
●
Voertuigen die niet kunnen worden gesigna-
leerd door de sensoren als gevolg van obsta-
kels
PRIUS_OM_OM47F03E_(EE).book Page 375 Thursday, May 6, 2021 12:21 PM

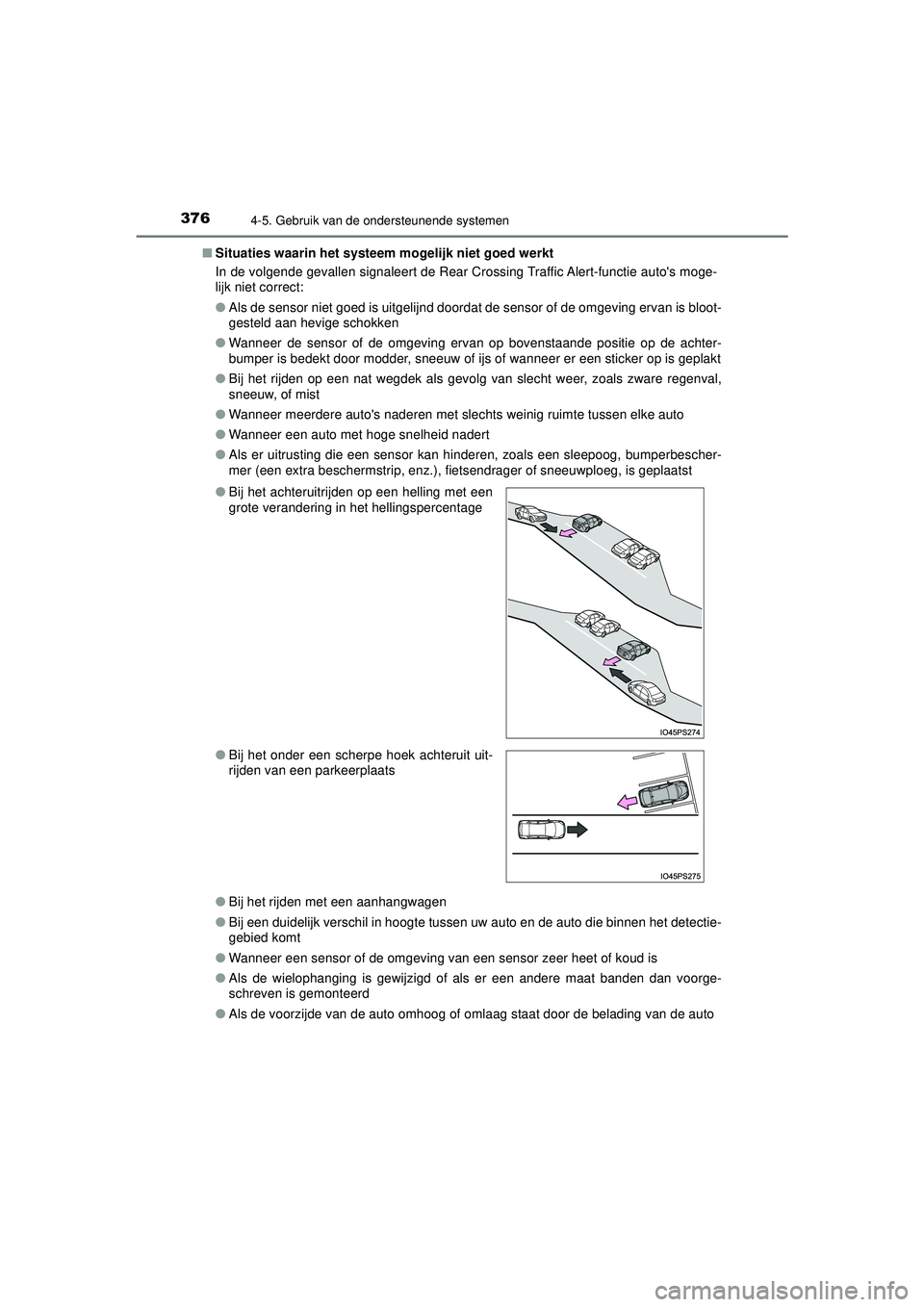

3764-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)■
Situaties waarin het systeem mogelijk niet goed werkt
In de volgende gevallen signaleert de Rear Crossing Traffic Alert-functie auto's moge-
lijk niet correct:
● Als de sensor niet goed is uitgelijnd doordat de sensor of de omgeving ervan is bloot-
gesteld aan hevige schokken
● Wanneer de sensor of de omgeving ervan op bovenstaande positie op de achter-
bumper is bedekt door modder, sneeuw of ijs of wanneer er een sticker op is geplakt
● Bij het rijden op een nat wegdek als gevolg van slecht weer, zoals zware regenval,
sneeuw, of mist
● Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
● Wanneer een auto met hoge snelheid nadert
● Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
● Bij het rijden met een aanhangwagen
● Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectie-
gebied komt
● Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
●
Bij het achteruitrijden op een helling met een
grote verandering in het hellingspercentage
● Bij het onder een scherpe hoek achteruit uit-
rijden van een parkeerplaats
PRIUS_OM_OM47F03E_(EE).book Page 376 Thursday, May 6, 2021 12:21 PM

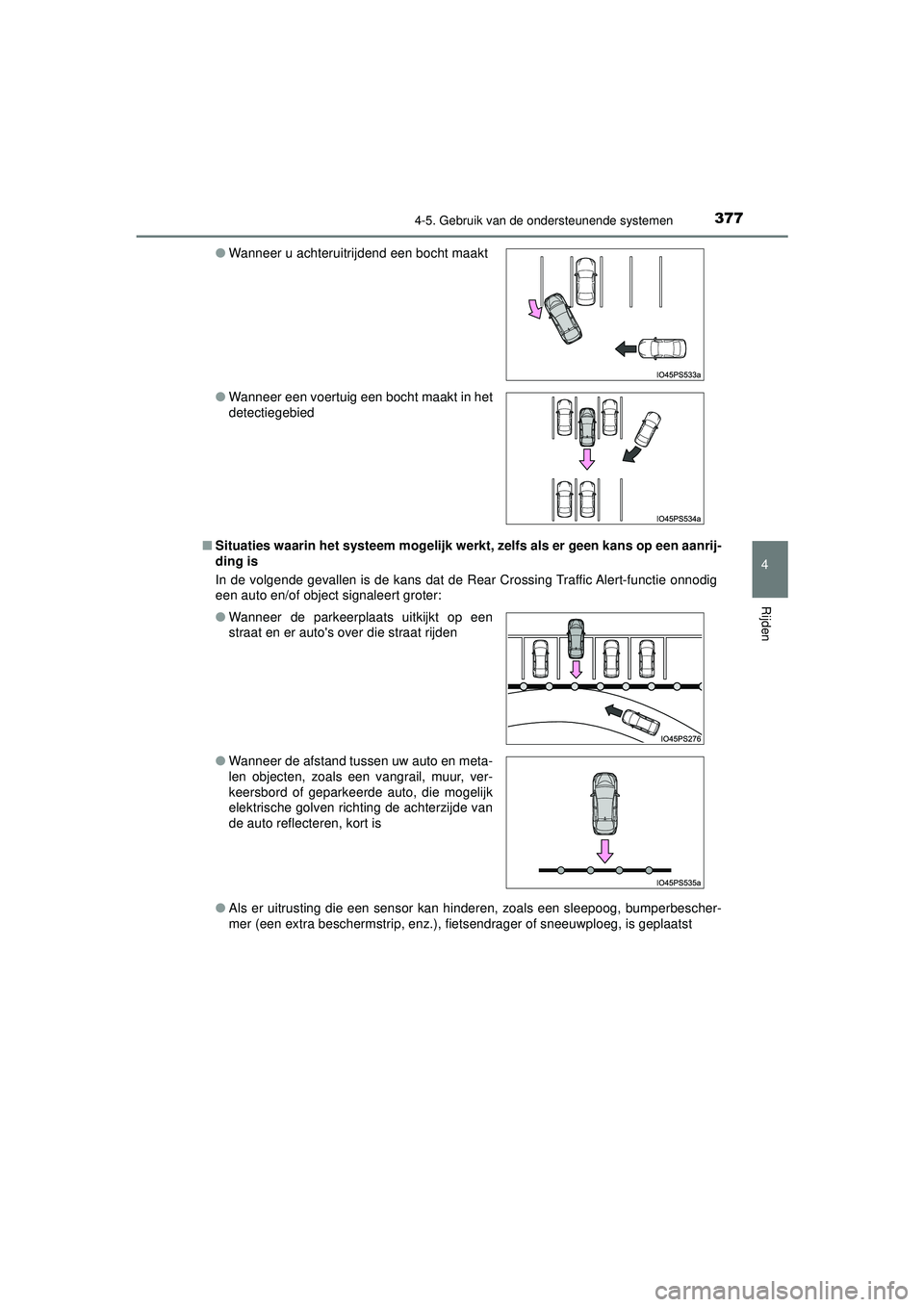

3774-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)■
Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op een aanrij-
ding is
In de volgende gevallen is de kans dat de Rear Crossing Traffic Alert-functie onnodig
een auto en/of object signaleert groter:
●Als er uitrusting die een sensor kan hinderen, zoals een sleepoog, bumperbescher-
mer (een extra beschermstrip, enz.), fietsendrager of sneeuwploeg, is geplaatst
●
Wanneer u achteruitrijdend een bocht maakt
● Wanneer een voertuig een bocht maakt in het
detectiegebied
● Wanneer de parkeerplaats uitkijkt op een
straat en er auto's over die straat rijden
● Wanneer de afstand tussen uw auto en meta-
len objecten, zoals een vangrail, muur, ver-
keersbord of geparkeerde auto, die mogelijk
elektrische golven richting de achterzijde van
de auto reflecteren, kort is
PRIUS_OM_OM47F03E_(EE).book Page 377 Thursday, May 6, 2021 12:21 PM

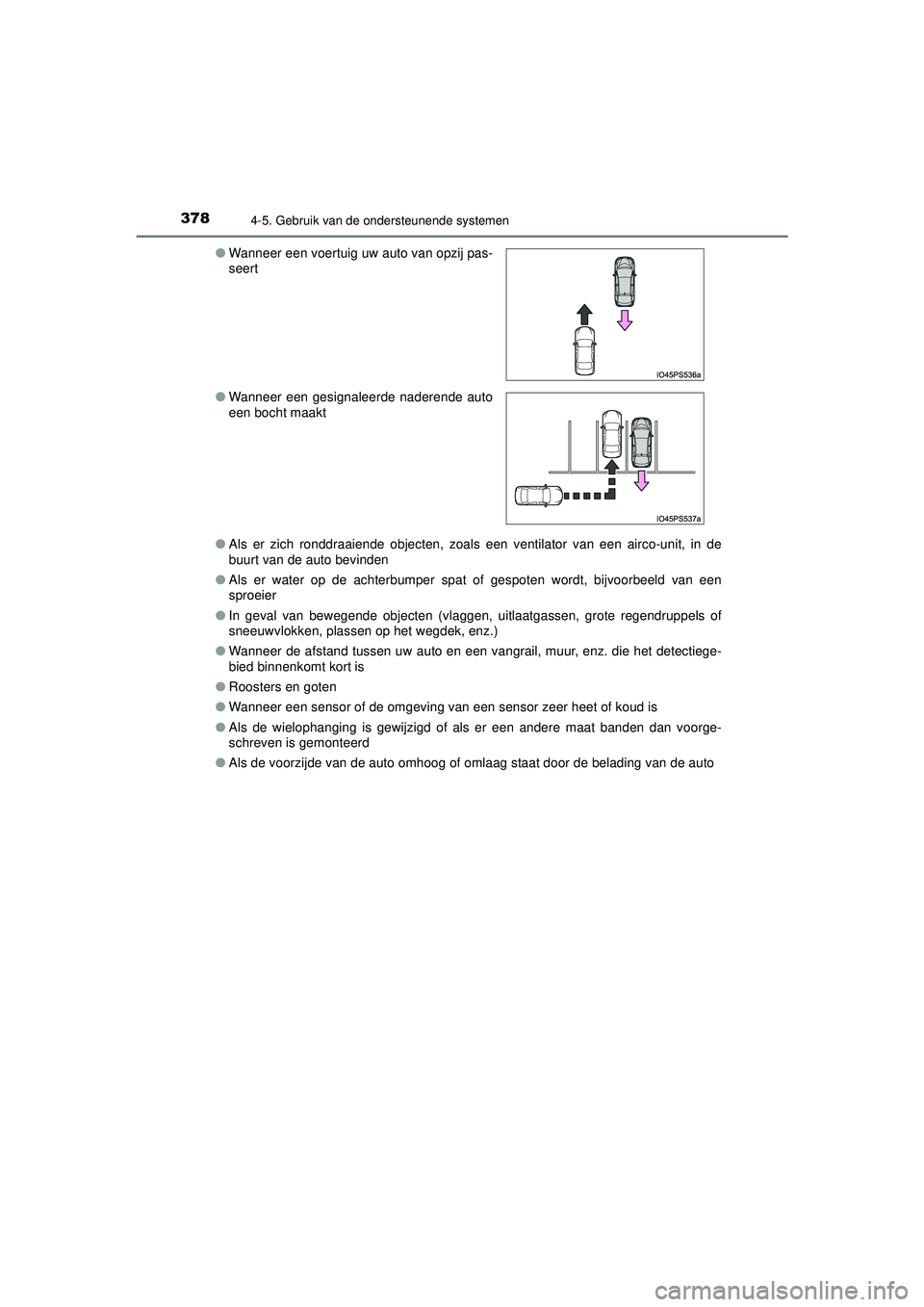

3784-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)●
Als er zich ronddraaiende objecten, zoals een ventilator van een airco-unit, in de
buurt van de auto bevinden
● Als er water op de achterbumper spat of gespoten wordt, bijvoorbeeld van een
sproeier
● In geval van bewegende objecten (vlaggen, uitlaatgassen, grote regendruppels of
sneeuwvlokken, plassen op het wegdek, enz.)
● Wanneer de afstand tussen uw auto en een vangrail, muur, enz. die het detectiege-
bied binnenkomt kort is
● Roosters en goten
● Wanneer een sensor of de omgeving van een sensor zeer heet of koud is
● Als de wielophanging is gewijzigd of als er een andere maat banden dan voorge-
schreven is gemonteerd
● Als de voorzijde van de auto omhoog of omlaag staat door de belading van de auto
●
Wanneer een voertuig uw auto van opzij pas-
seert
● Wanneer een gesignaleerde naderende auto
een bocht maakt
PRIUS_OM_OM47F03E_(EE).book Page 378 Thursday, May 6, 2021 12:21 PM

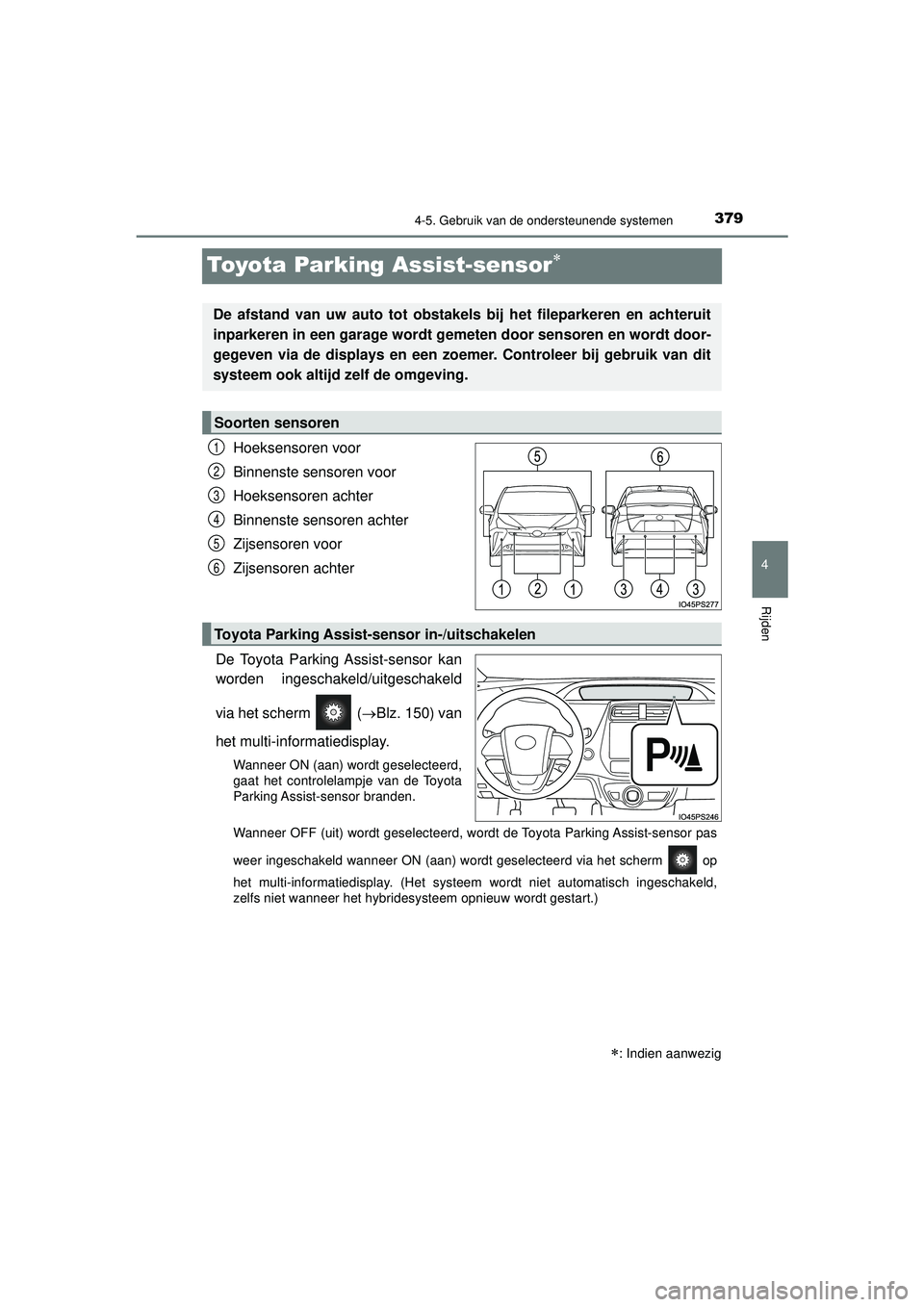

379
4
4-5. Gebruik van de ondersteunende systemen
Rijden
PRIUS_OM_OM47F03E_(EE)
Toyota Parking Assist-sensor
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Zijsensoren voor
Zijsensoren achter
De Toyota Parking Assist-sensor kan
worden ingeschakeld/uitgeschakeld
via het scherm (Blz. 150) van
het multi-informatiedisplay.
Wanneer ON (aan) wordt geselecteerd,
gaat het controlelampje van de Toyota
Parking Assist-sensor branden.
Wanneer OFF (uit) wordt geselecteerd, wordt de Toyota Parking Assist-sensor pas
weer ingeschakeld wanneer ON (aan) wordt geselecteerd via het scherm op
het multi-informatiedisplay. (Het systeem wordt niet automatisch ingeschakeld,
zelfs niet wanneer het hybridesysteem opnieuw wordt gestart.)
: Indien aanwezig
De afstand van uw auto tot obstakel s bij het fileparkeren en achteruit
inparkeren in een garage wordt gemeten door sensoren en wordt door-
gegeven via de displays en een zoem er. Controleer bij gebruik van dit
systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
5
6
Toyota Parking Assist-sensor in-/uitschakelen
PRIUS_OM_OM47F03E_(EE).book Page 379 Thursday, May 6, 2021 12:21 PM

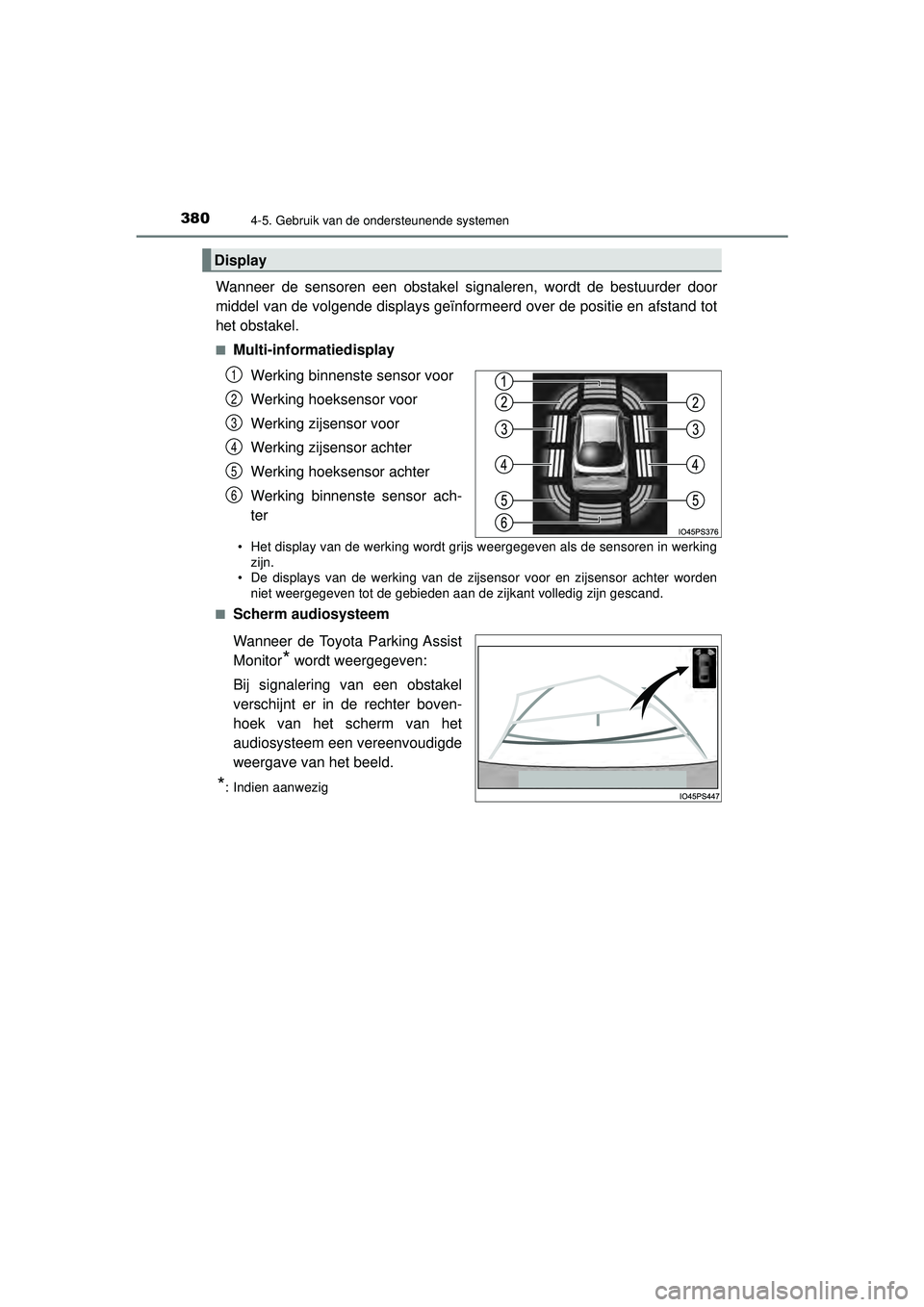

3804-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)
Wanneer de sensoren een obstakel signaleren, wordt de bestuurder door
middel van de volgende displays geïnformeerd over de positie en afstand tot
het obstakel.
■Multi-informatiedisplayWerking binnenste sensor voor
Werking hoeksensor voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensor achter
Werking binnenste sensor ach-
ter
• Het display van de werking wordt grijs weergegeven als de sensoren in werkingzijn.
• De displays van de werking van de zijsensor voor en zijsensor achter worden
niet weergegeven tot de gebieden aan de zijkant volledig zijn gescand.
■
Scherm audiosysteem
Wanneer de Toyota Parking Assist
Monitor
* wordt weergegeven:
Bij signalering van een obstakel
verschijnt er in de rechter boven-
hoek van het scherm van het
audiosysteem een vereenvoudigde
weergave van het beeld.
*: Indien aanwezig
Display
1
2
3
4
5
6
PRIUS_OM_OM47F03E_(EE).book Page 380 Thursday, May 6, 2021 12:21 PM

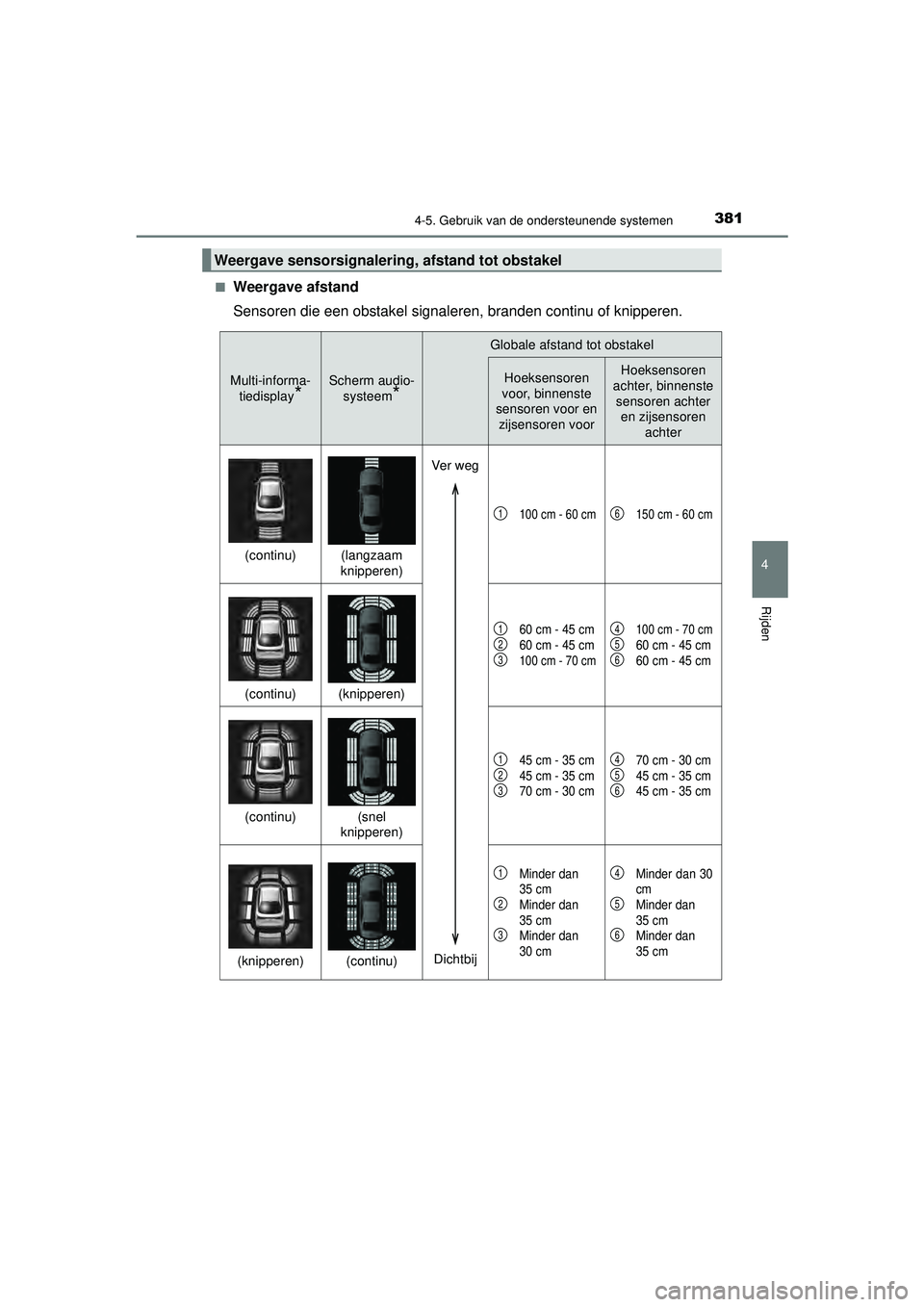

3814-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)■
Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
Weergave sensorsignalering, afstand tot obstakel
Multi-informa-
tiedisplay
*
Scherm audio- systeem
*
Globale afstand tot obstakel
Hoeksensoren
voor, binnenste
sensoren voor en
zijsensoren voorHoeksensoren
achter, binnenste
sensoren achter en zijsensoren achter
(continu)(langzaam
knipperen)
100 cm - 60 cm150 cm - 60 cm
(continu)(knipperen)
60 cm - 45 cm
60 cm - 45 cm
100 cm - 70 cm
100 cm - 70 cm60 cm - 45 cm
60 cm - 45 cm
(continu)(snel
knipperen)
45 cm - 35 cm
45 cm - 35 cm
70 cm - 30 cm70 cm - 30 cm
45 cm - 35 cm
45 cm - 35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
Minder dan
30 cmMinder dan 30
cm
Minder dan
35 cm
Minder dan
35 cm
Ve r w e g
Dichtbij
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
PRIUS_OM_OM47F03E_(EE).book Page 381 Thursday, May 6, 2021 12:21 PM
