sensor TOYOTA PRIUS 2022 Instructieboekje (in Dutch)

4274-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)■

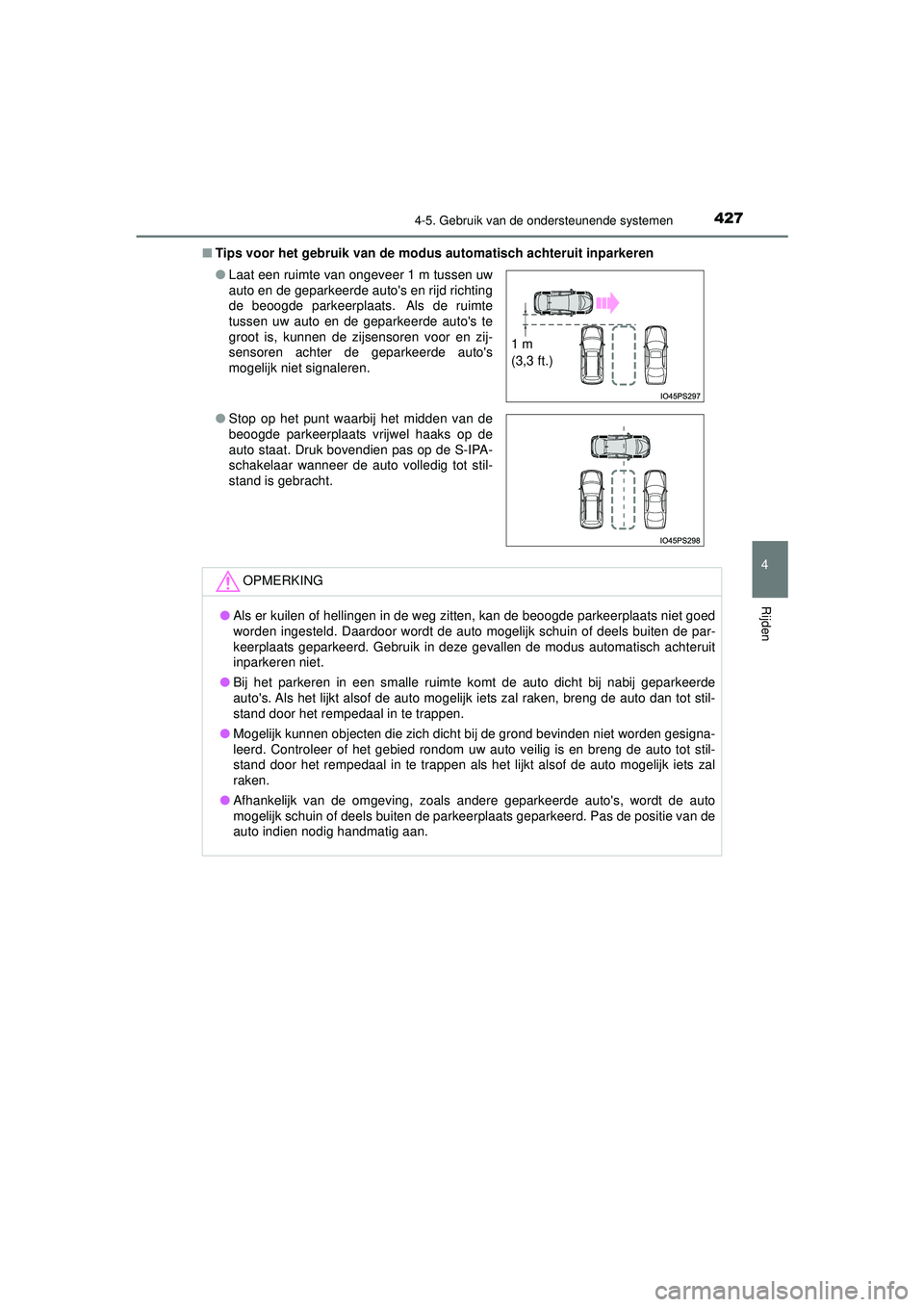

Tips voor het gebruik van de modu s automatisch achteruit inparkeren
● Laat een ruimte van ongeveer 1 m tussen uw
auto en de geparkeerde auto's en rijd richting
de beoogde parkeerplaats. Als de ruimte
tussen uw auto en de geparkeerde auto's te
groot is, kunnen de zijsensoren voor en zij-
sensoren achter de geparkeerde auto's
mogelijk niet signaleren.
● Stop op het punt waarbij het midden van de
beoogde parkeerplaats vrijwel haaks op de
auto staat. Druk bovendien pas op de S-IPA-
schakelaar wanneer de auto volledig tot stil-
stand is gebracht.
OPMERKING
●Als er kuilen of hellingen in de weg zitten, kan de beoogde parkeerplaats niet goed
worden ingesteld. Daardoor wordt de auto mogelijk schuin of deels buiten de par-
keerplaats geparkeerd. Gebruik in deze gevallen de modus automatisch achteruit
inparkeren niet.
● Bij het parkeren in een smalle ruimte komt de auto dicht bij nabij geparkeerde
auto's. Als het lijkt alsof de auto mogelijk iets zal raken, breng de auto dan tot stil-
stand door het rempedaal in te trappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden niet worden gesigna-
leerd. Controleer of het gebied rondom uw auto veilig is en breng de auto tot stil-
stand door het rempedaal in te trappen als het lijkt alsof de auto mogelijk iets zal
raken.
● Afhankelijk van de omgeving, zoals andere geparkeerde auto's, wordt de auto
mogelijk schuin of deels buiten de parkeerplaats geparkeerd. Pas de positie van de
auto indien nodig handmatig aan.
1 m
(3,3 ft.)
PRIUS_OM_OM47F03E_(EE).book Page 427 Thursday, May 6, 2021 12:21 PM

4284-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)

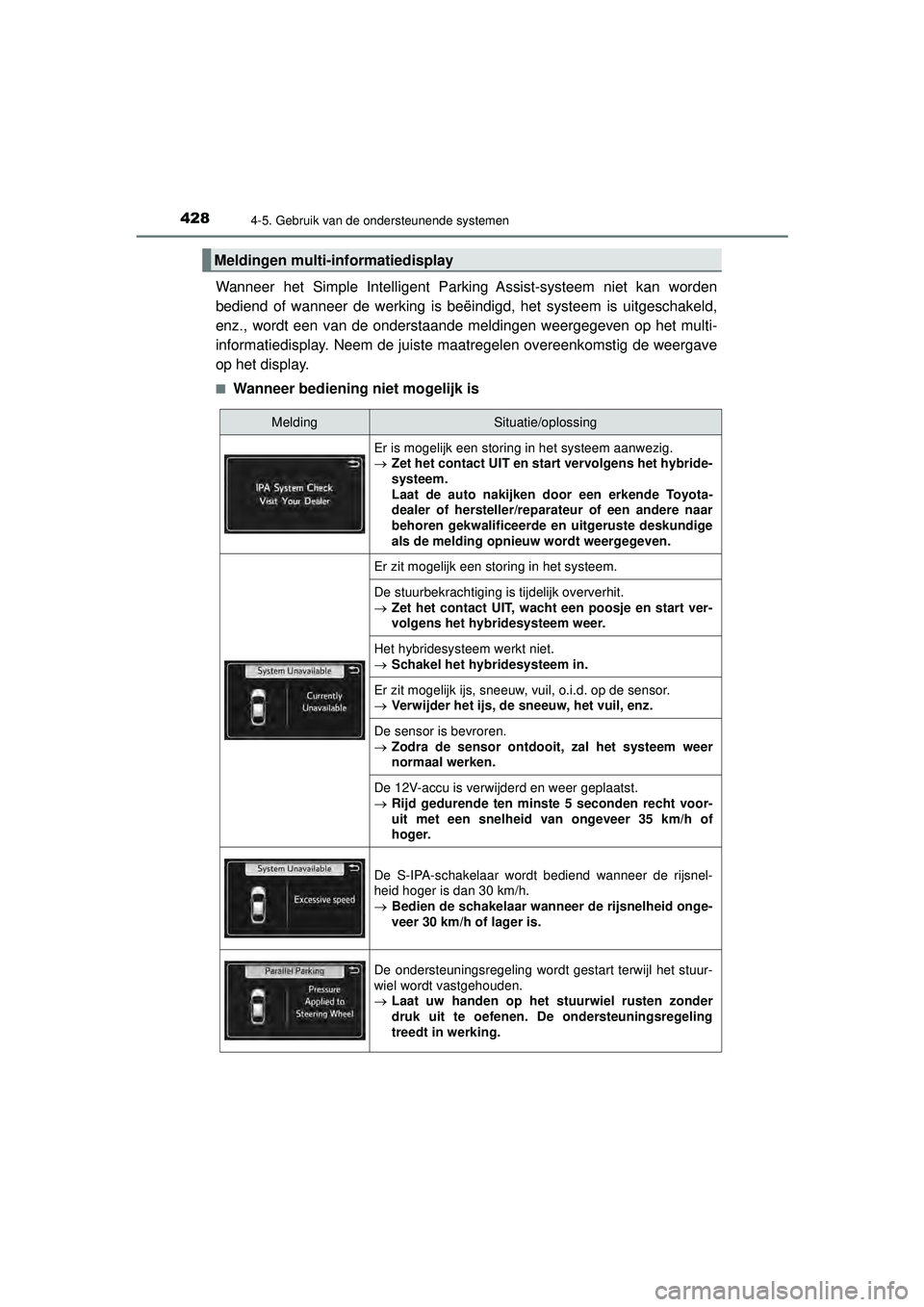

Wanneer het Simple Intelligent Parking Assist-systeem niet kan worden
bediend of wanneer de werking is beëindigd, het systeem is uitgeschakeld,
enz., wordt een van de onderstaande meldingen weergegeven op het multi-
informatiedisplay. Neem de juiste maatregelen overeenkomstig de weergave
op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
Er is mogelijk een storing in het systeem aanwezig.
 Zet het contact UIT en start vervolgens het hybride-
systeem.
Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige
als de melding opnieuw wordt weergegeven.
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
 Zet het contact UIT, wacht een poosje en start ver-
volgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor.
Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
Zodra de sensor ontdooit, zal het systeem weer
normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
Rijd gedurende ten minste 5 seconden recht voor-
uit met een snelheid van ongeveer 35 km/h of
hoger.
De S-IPA-schakelaar wordt bediend wanneer de rijsnel-
heid hoger is dan 30 km/h.
 Bedien de schakelaar wanneer de rijsnelheid onge-
veer 30 km/h of lager is.
De ondersteuningsregeling wordt gestart terwijl het stuur-
wiel wordt vastgehouden.
 Laat uw handen op het stuurwiel rusten zonder
druk uit te oefenen. De ondersteuningsregeling
treedt in werking.
PRIUS_OM_OM47F03E_(EE).book Page 428 Thursday, May 6, 2021 12:21 PM

4324-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)■

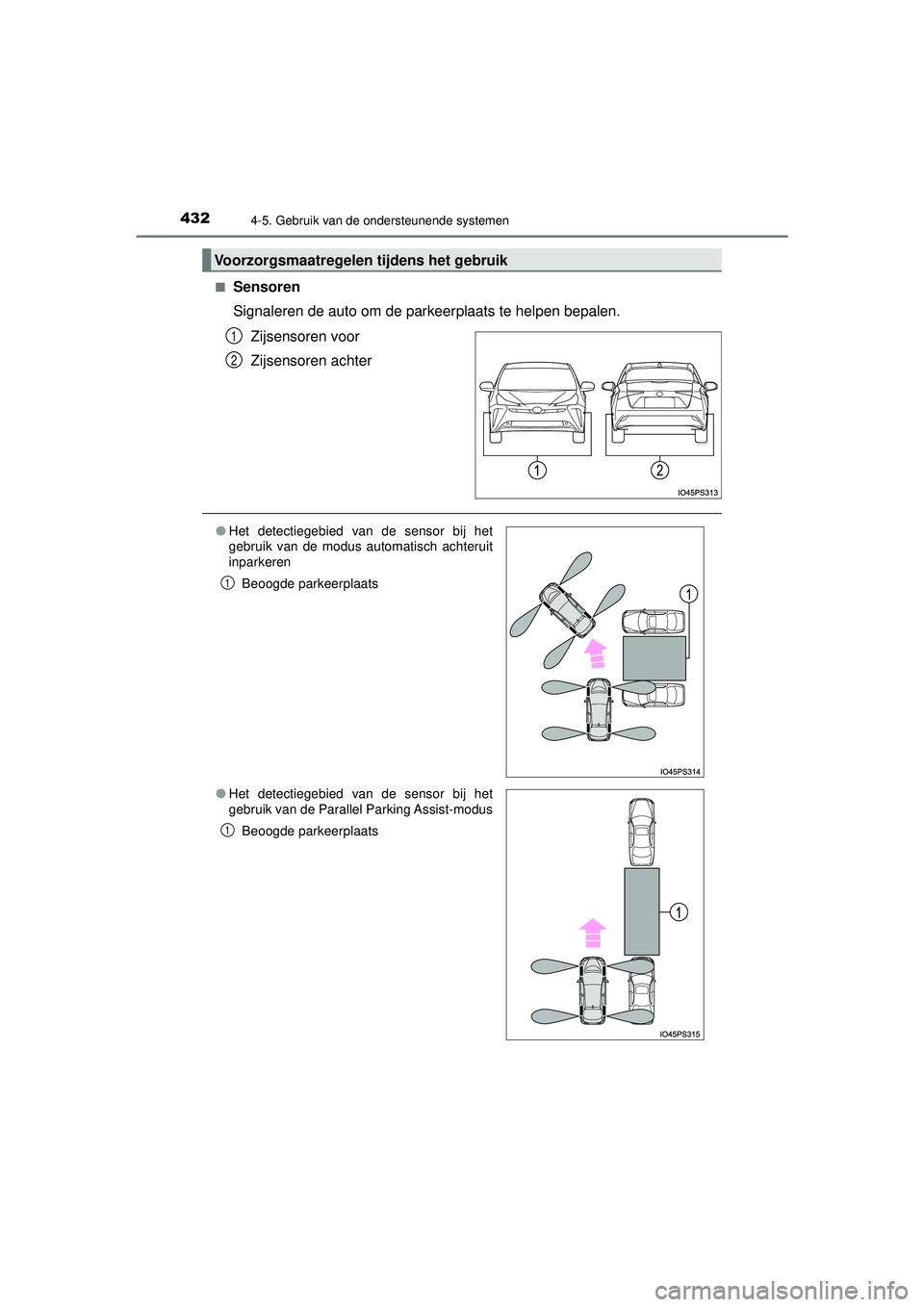

Sensoren
Signaleren de auto om de parkeerplaats te helpen bepalen.
Zijsensoren voor
Zijsensoren achter
Voorzorgsmaatregelen tijdens het gebruik
1
2
●Het detectiegebied van de sensor bij het
gebruik van de modus automatisch achteruit
inparkeren
Beoogde parkeerplaats
● Het detectiegebied van de sensor bij het
gebruik van de Parallel Parking Assist-modus
Beoogde parkeerplaats
1
1
PRIUS_OM_OM47F03E_(EE).book Page 432 Thursday, May 6, 2021 12:21 PM

4354-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47F03E_(EE)

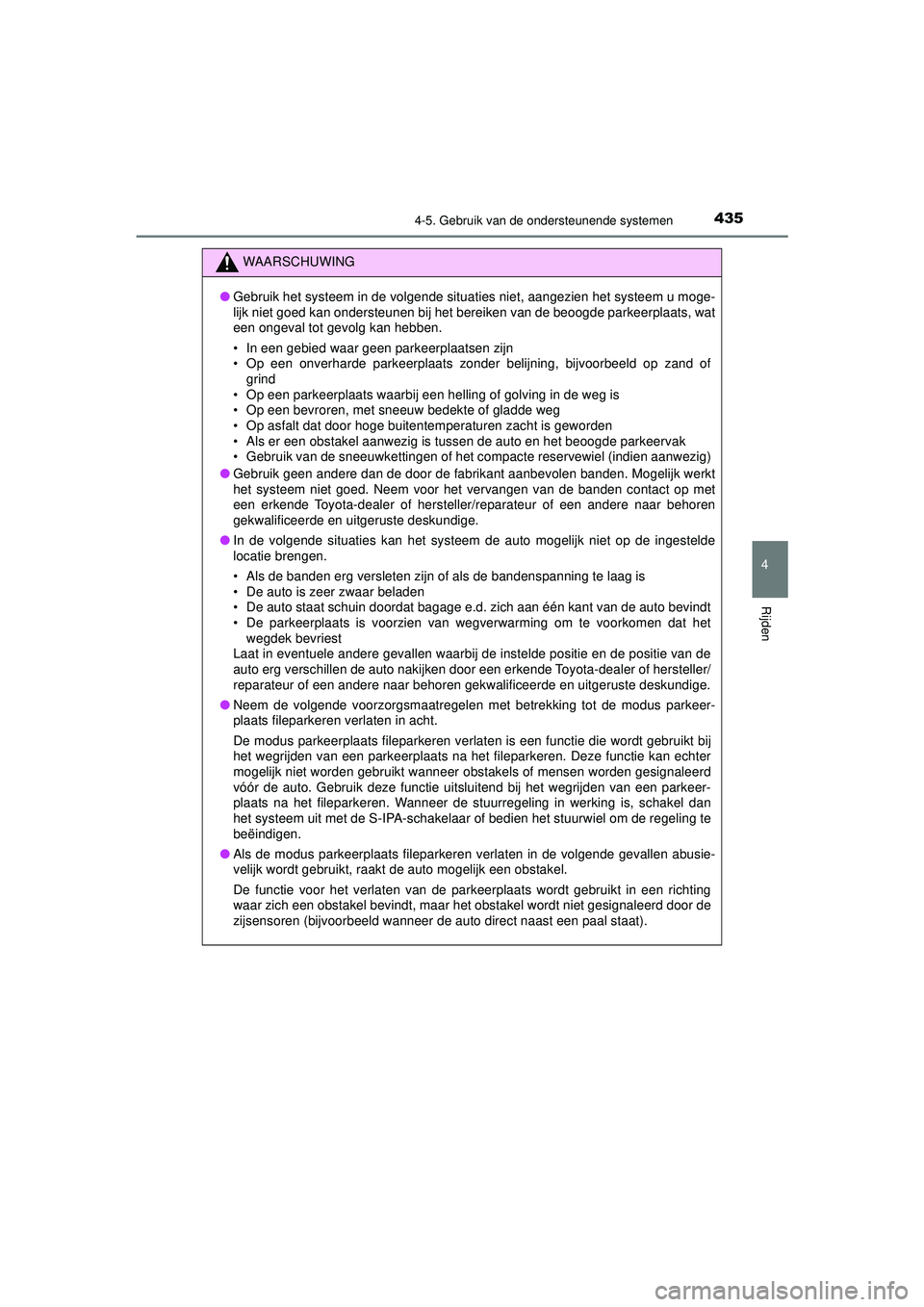

WAARSCHUWING
●Gebruik het systeem in de volgende situat ies niet, aangezien het systeem u moge-
lijk niet goed kan ondersteunen bij het bereiken van de beoogde parkeerplaats, wat
een ongeval tot gevolg kan hebben.
• In een gebied waar geen parkeerplaatsen zijn
• Op een onverharde parkeerplaats zonder belijning, bijvoorbeeld op zand of grind
• Op een parkeerplaats waarbij een helling of golving in de weg is
• Op een bevroren, met sneeuw bedekte of gladde weg
• Op asfalt dat door hoge buitentemperaturen zacht is geworden
• Als er een obstakel aanwezig is tussen de auto en het beoogde parkeervak
• Gebruik van de sneeuwkettingen of het compacte reservewiel (indien aanwezig)
● Gebruik geen andere dan de door de fabrikant aanbevolen banden. Mogelijk werkt
het systeem niet goed. Neem voor het vervangen van de banden contact op met
een erkende Toyota-dealer of hersteller /reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
● In de volgende situaties kan het systeem de auto mogelijk niet op de ingestelde
locatie brengen.
• Als de banden erg versleten zijn of als de bandenspanning te laag is
• De auto is zeer zwaar beladen
• De auto staat schuin doordat bagage e.d. zich aan één kant van de auto bevindt
• De parkeerplaats is voorzien van wegverwarming om te voorkomen dat het
wegdek bevriest
Laat in eventuele andere gevallen waarbij de instelde positie en de positie van de
auto erg verschillen de auto nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
● Neem de volgende voorzorgsmaatregelen met betrekking tot de modus parkeer-
plaats fileparkeren verlaten in acht.
De modus parkeerplaats fileparkeren verlaten is een functie die wordt gebruikt bij
het wegrijden van een parkeerplaats na het fileparkeren. Deze functie kan echter
mogelijk niet worden gebruikt wanneer obstakels of mensen worden gesignaleerd
vóór de auto. Gebruik deze functie uitsluitend bij het wegrijden van een parkeer-
plaats na het fileparkeren. Wanneer de stuurregeling in werking is, schakel dan
het systeem uit met de S-IPA-schakelaar of bedien het stuurwiel om de regeling te
beëindigen.
● Als de modus parkeerplaats fileparkeren verlaten in de volgende gevallen abusie-
velijk wordt gebruikt, raakt de auto mogelijk een obstakel.
De functie voor het verlaten van de parkeerplaats wordt gebruikt in een richting
waar zich een obstakel bevindt, maar het obstakel wordt niet gesignaleerd door de
zijsensoren (bijvoorbeeld wanneer de auto direct naast een paal staat).
PRIUS_OM_OM47F03E_(EE).book Page 435 Thursday, May 6, 2021 12:21 PM

4364-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47F03E_(EE)

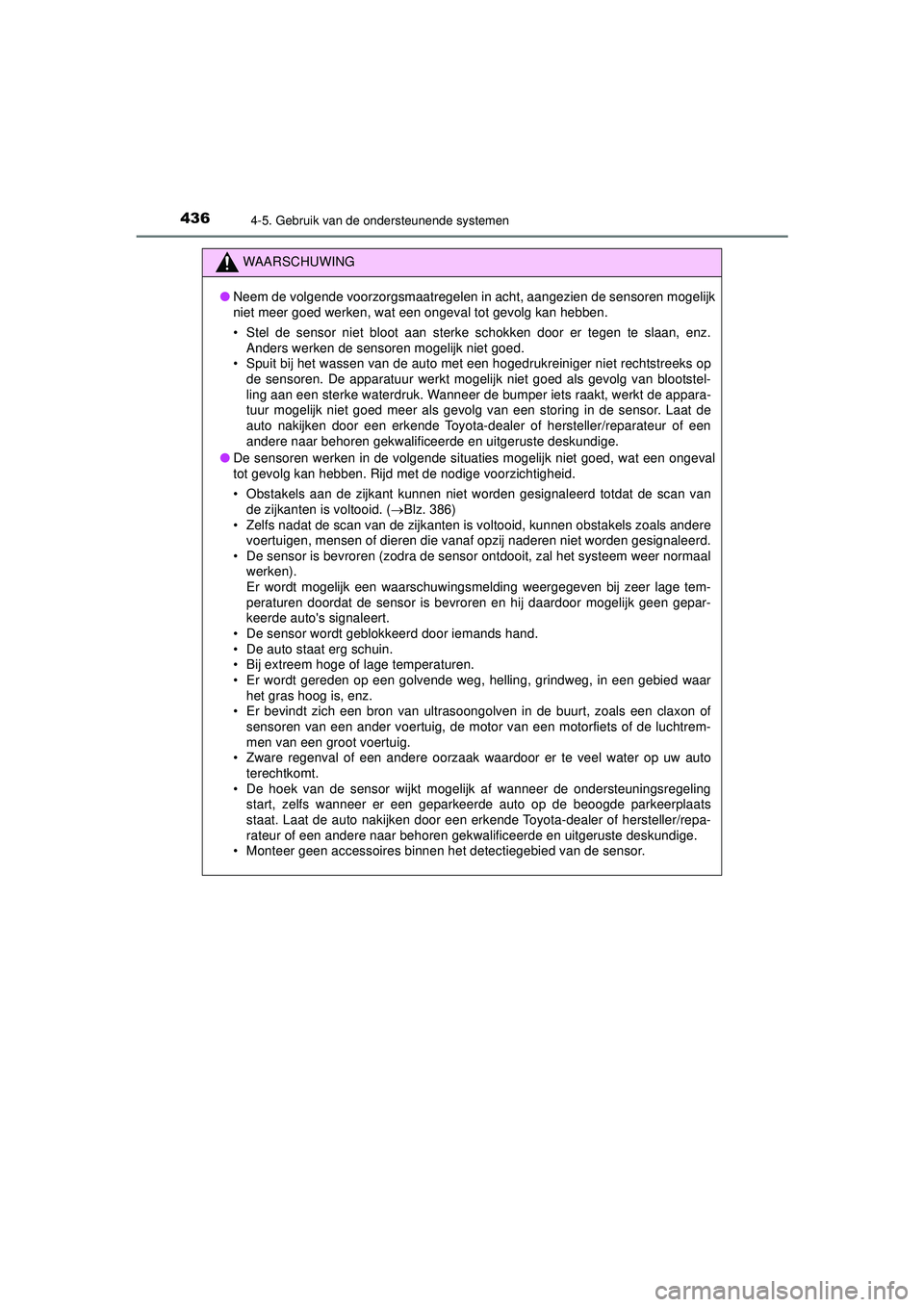

WAARSCHUWING
●Neem de volgende voorzorgsmaatregelen in acht, aangezien de sensoren mogelijk
niet meer goed werken, wat een ongeval tot gevolg kan hebben.
• Stel de sensor niet bloot aan sterke schokken door er tegen te slaan, enz.
Anders werken de sensoren mogelijk niet goed.
• Spuit bij het wassen van de auto met een hogedrukreiniger niet rechtstreeks op de sensoren. De apparatuur werkt mogelijk niet goed als gevolg van blootstel-
ling aan een sterke waterdruk. Wanneer de bumper iets raakt, werkt de appara-
tuur mogelijk niet goed meer als gevolg van een storing in de sensor. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
● De sensoren werken in de volgende situaties mogelijk niet goed, wat een ongeval
tot gevolg kan hebben. Rijd met de nodige voorzichtigheid.
• Obstakels aan de zijkant kunnen niet worden gesignaleerd totdat de scan van
de zijkanten is voltooid. ( Blz. 386)
• Zelfs nadat de scan van de zijkanten is voltooid, kunnen obstakels zoals andere voertuigen, mensen of dieren die vanaf opzij naderen niet worden gesignaleerd.
• De sensor is bevroren (zodra de sens or ontdooit, zal het systeem weer normaal
werken).
Er wordt mogelijk een waarschuwingsmelding weergegeven bij zeer lage tem-
peraturen doordat de sensor is bevror en en hij daardoor mogelijk geen gepar-
keerde auto's signaleert.
• De sensor wordt geblokkeerd door iemands hand.
• De auto staat erg schuin.
• Bij extreem hoge of lage temperaturen.
• Er wordt gereden op een golvende weg, helling, grindweg, in een gebied waar het gras hoog is, enz.
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een claxon of sensoren van een ander voertuig, de motor van een motorfiets of de luchtrem-
men van een groot voertuig.
• Zware regenval of een andere oorzaak w aardoor er te veel water op uw auto
terechtkomt.
• De hoek van de sensor wijkt mogelijk af wanneer de ondersteuningsregeling
start, zelfs wanneer er een geparkeerde auto op de beoogde parkeerplaats
staat. Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekw alificeerde en uitgeruste deskundige.
• Monteer geen accessoires binnen het detectiegebied van de sensor.
PRIUS_OM_OM47F03E_(EE).book Page 436 Thursday, May 6, 2021 12:21 PM

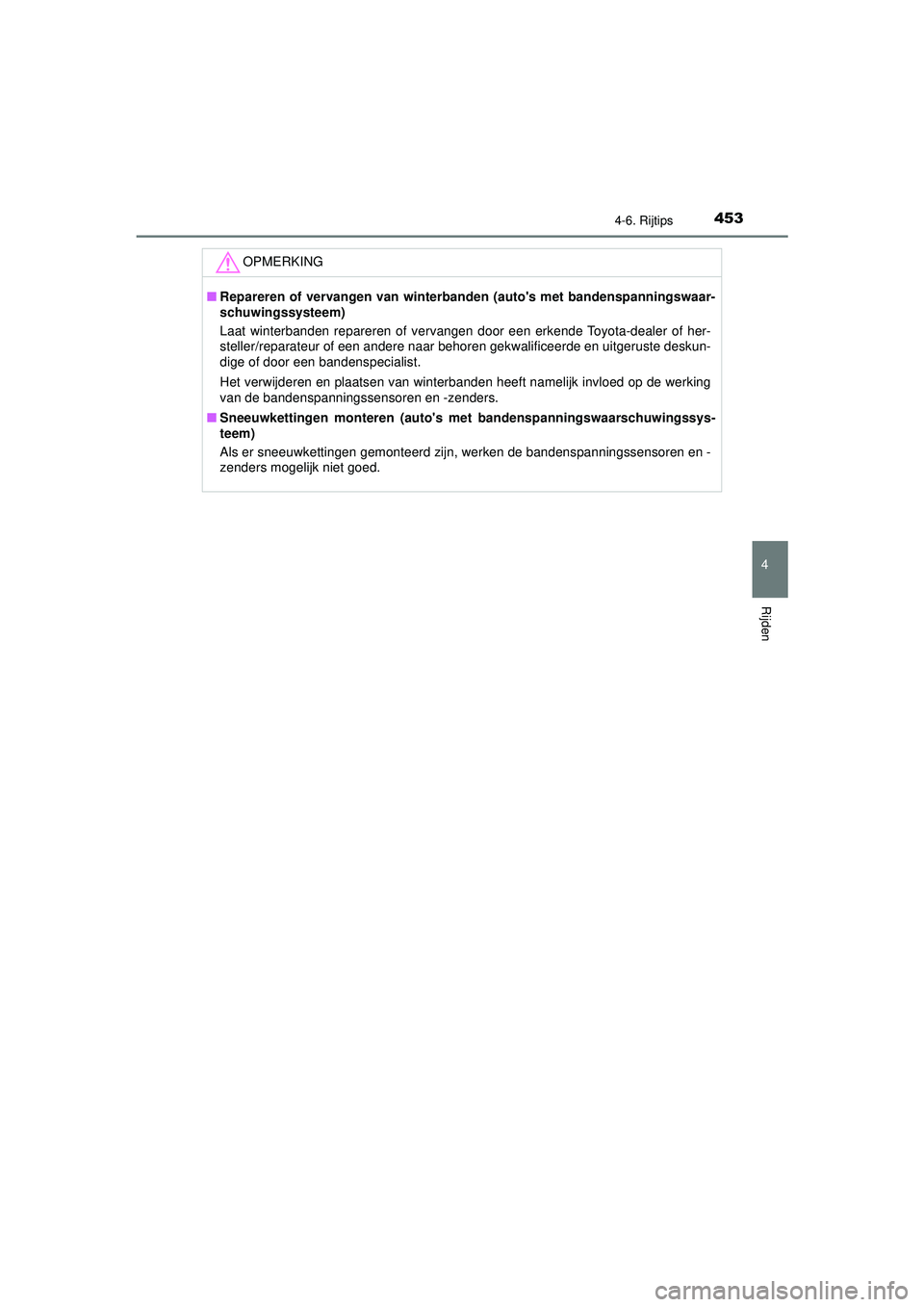

4534-6. Rijtips
4
Rijden
PRIUS_OM_OM47F03E_(EE)
OPMERKING
■Repareren of vervangen van winterbanden (auto's met bandenspanningswaar-
schuwingssysteem)
Laat winterbanden repareren of vervangen door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behor en gekwalificeerde en uitgeruste deskun-
dige of door een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de werking
van de bandenspanningssensoren en -zenders.
■ Sneeuwkettingen monteren (auto's met bandenspanningswaarschuwingssys-
teem)
Als er sneeuwkettingen gemonteerd zijn, werken de bandenspanningssensoren en -
zenders mogelijk niet goed.
PRIUS_OM_OM47F03E_(EE).book Page 453 Thursday, May 6, 2021 12:21 PM

4966-1. Onderhoud en verzorging
PRIUS_OM_OM47F03E_(EE)

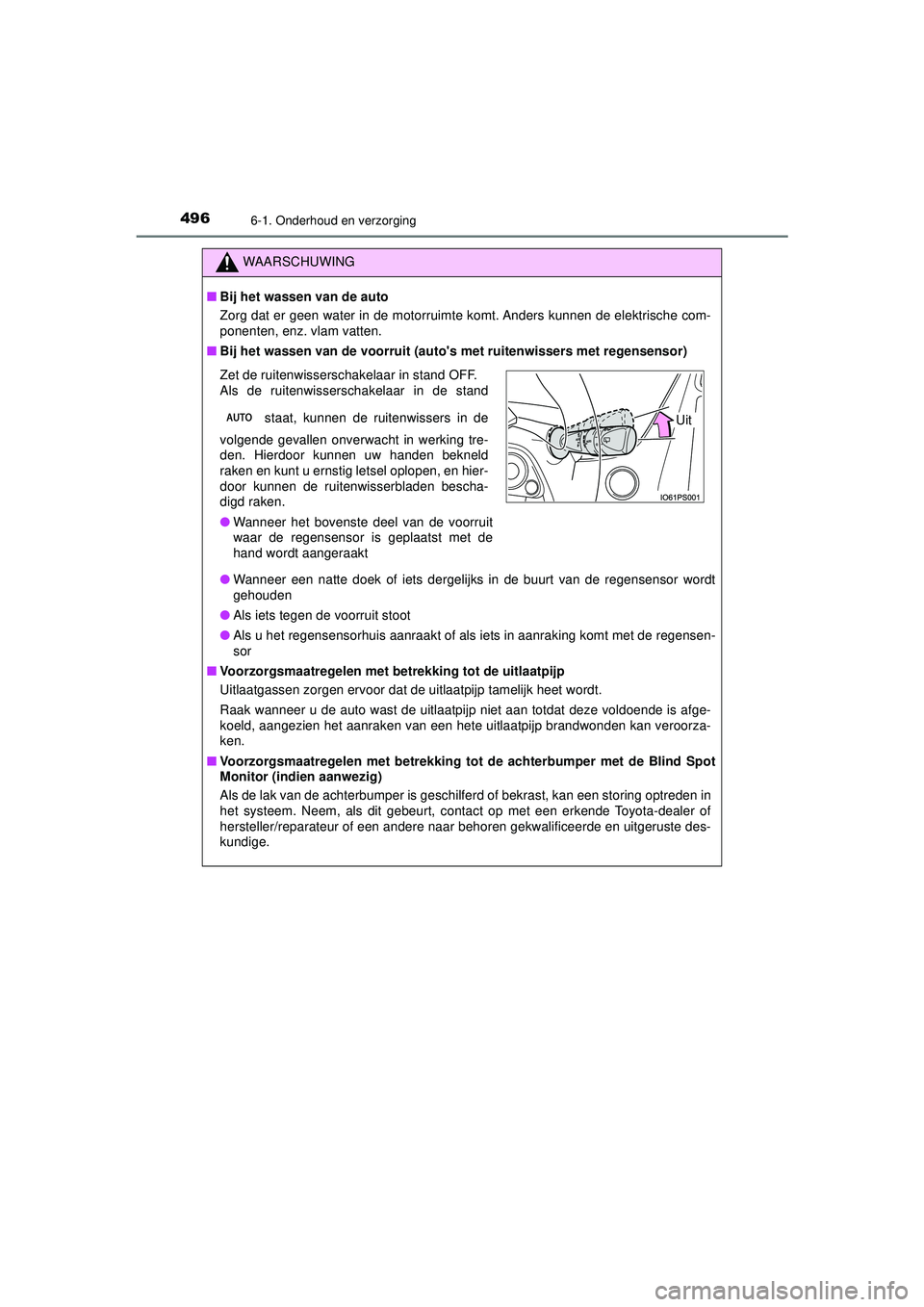

WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■ Bij het wassen van de voorruit (aut o's met ruitenwissers met regensensor)
● Wanneer een natte doek of iets dergelijks in de buurt van de regensensor wordt
gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking komt met de regensen-
sor
■ Voorzorgsmaatregelen met betrekking tot de uitlaatpijp
Uitlaatgassen zorgen ervoor dat de uitlaatpijp tamelijk heet wordt.
Raak wanneer u de auto wast de uitlaatpijp niet aan totdat deze voldoende is afge-
koeld, aangezien het aanraken van een hete uitlaatpijp brandwonden kan veroorza-
ken.
■ Voorzorgsmaatregelen met betrekking to t de achterbumper met de Blind Spot
Monitor (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan een storing optreden in
het systeem. Neem, als dit gebeurt, contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Zet de ruitenwisserschakelaar in stand OFF.
Als de ruitenwisserschakelaar in de stand
staat, kunnen de ruitenwissers in de
volgende gevallen onverwacht in werking tre-
den. Hierdoor kunnen uw handen bekneld
raken en kunt u ernstig letsel oplopen, en hier-
door kunnen de ruitenwisserbladen bescha-
digd raken.
● Wanneer het bovenste deel van de voorruit
waar de regensensor is geplaatst met de
hand wordt aangeraakt
Uit
PRIUS_OM_OM47F03E_(EE).book Page 496 Thursday, May 6, 2021 12:21 PM

4986-1. Onderhoud en verzorging
PRIUS_OM_OM47F03E_(EE)

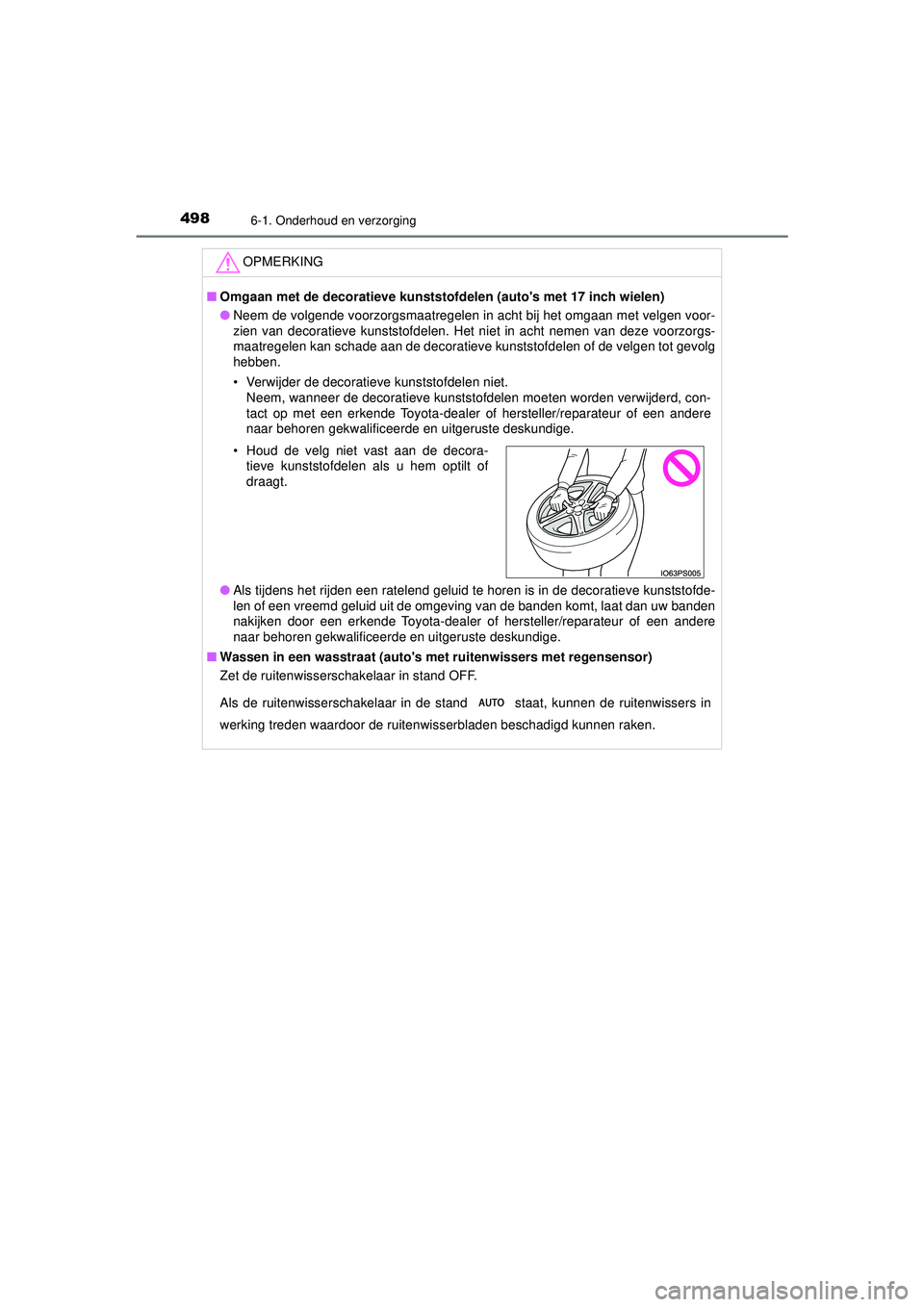

OPMERKING
■Omgaan met de decoratieve kunststo fdelen (auto's met 17 inch wielen)
● Neem de volgende voorzorgsmaatregelen in acht bij het omgaan met velgen voor-
zien van decoratieve kunststofdelen. Het niet in acht nemen van deze voorzorgs-
maatregelen kan schade aan de decoratieve kunststofdelen of de velgen tot gevolg
hebben.
• Verwijder de decoratieve kunststofdelen niet.
Neem, wanneer de decoratieve kunststofdelen moeten worden verwijderd, con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Als tijdens het rijden een ratelend geluid te horen is in de decoratieve kunststofde-
len of een vreemd geluid uit de omgeving van de banden komt, laat dan uw banden
nakijken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Wassen in een wasstraat (auto's met ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand OFF.
Als de ruitenwisserschakelaar in de stand staat, kunnen de ruitenwissers in
werking treden waardoor de ruitenwisserbladen beschadigd kunnen raken.
• Houd de velg niet vast aan de decora- tieve kunststofdelen als u hem optilt of
draagt.
PRIUS_OM_OM47F03E_(EE).book Page 498 Thursday, May 6, 2021 12:21 PM

5286-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)

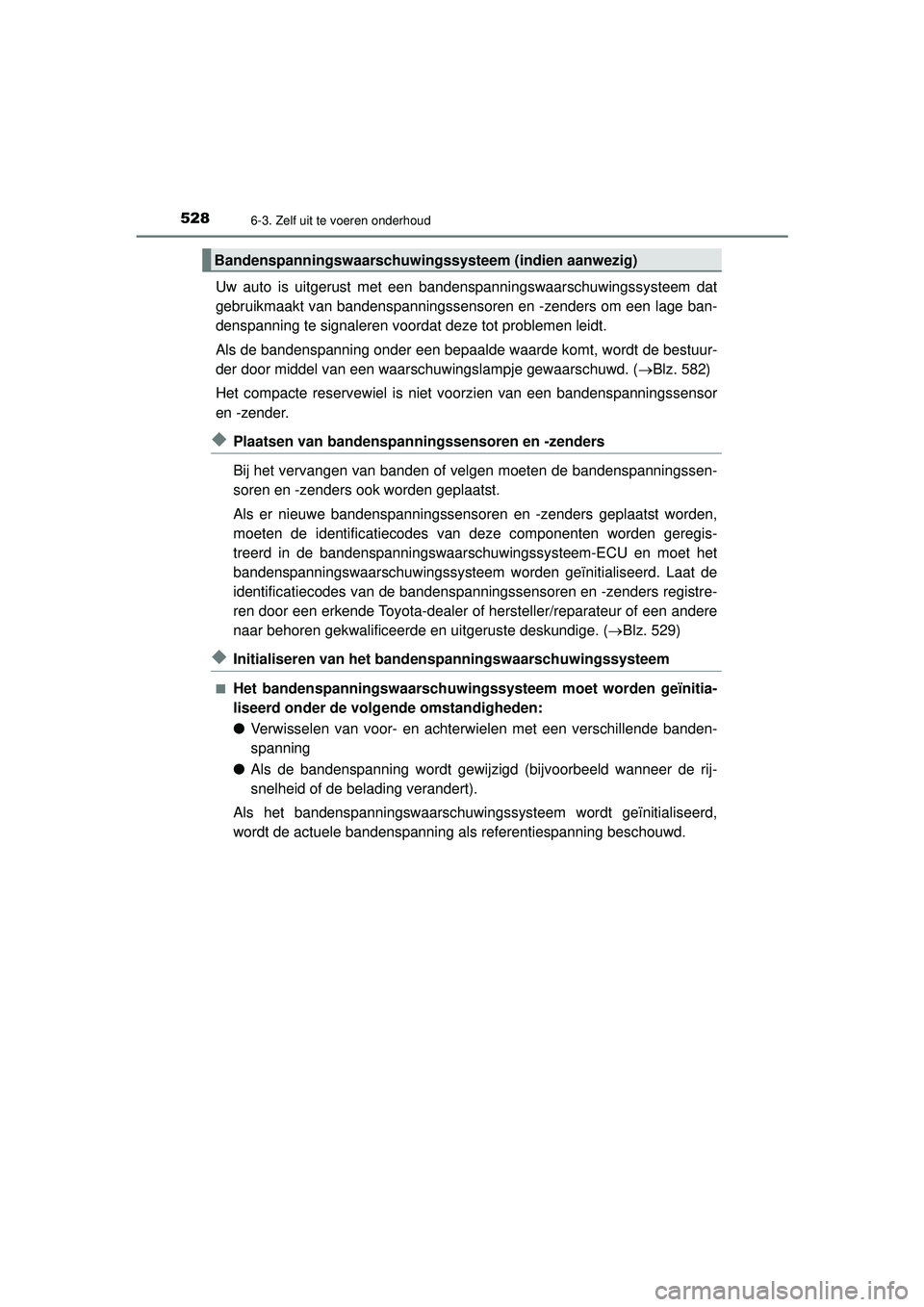

Uw auto is uitgerust met een bandenspanningswaarschuwingssysteem dat
gebruikmaakt van bandenspanningssensoren en -zenders om een lage ban-
denspanning te signaleren voordat deze tot problemen leidt.
Als de bandenspanning onder een bepaalde waarde komt, wordt de bestuur-
der door middel van een waarschuwingslampje gewaarschuwd. (Blz. 582)
Het compacte reservewiel is niet voorzien van een bandenspanningssensor
en -zender.
◆Plaatsen van bandenspanni ngssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspanningssen-
soren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst worden,
moeten de identificatiecodes van deze componenten worden geregis-
treerd in de bandenspanningswaarschuwingssysteem-ECU en moet het
bandenspanningswaarschuwingssysteem worden geïnitialiseerd. Laat de
identificatiecodes van de bandenspanningssensoren en -zenders registre-
ren door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. ( Blz. 529)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden geïnitia-
liseerd onder de volgende omstandigheden:
●Verwisselen van voor- en achterwielen met een verschillende banden-
spanning
● Als de bandenspanning wordt gewijzigd (bijvoorbeeld wanneer de rij-
snelheid of de belading verandert).
Als het bandenspanningswaarschuwingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als referentiespanning beschouwd.
Bandenspanningswaarschuwingssysteem (indien aanwezig)
PRIUS_OM_OM47F03E_(EE).book Page 528 Thursday, May 6, 2021 12:21 PM

5296-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47F03E_(EE)
6
Onderhoud en verzorging

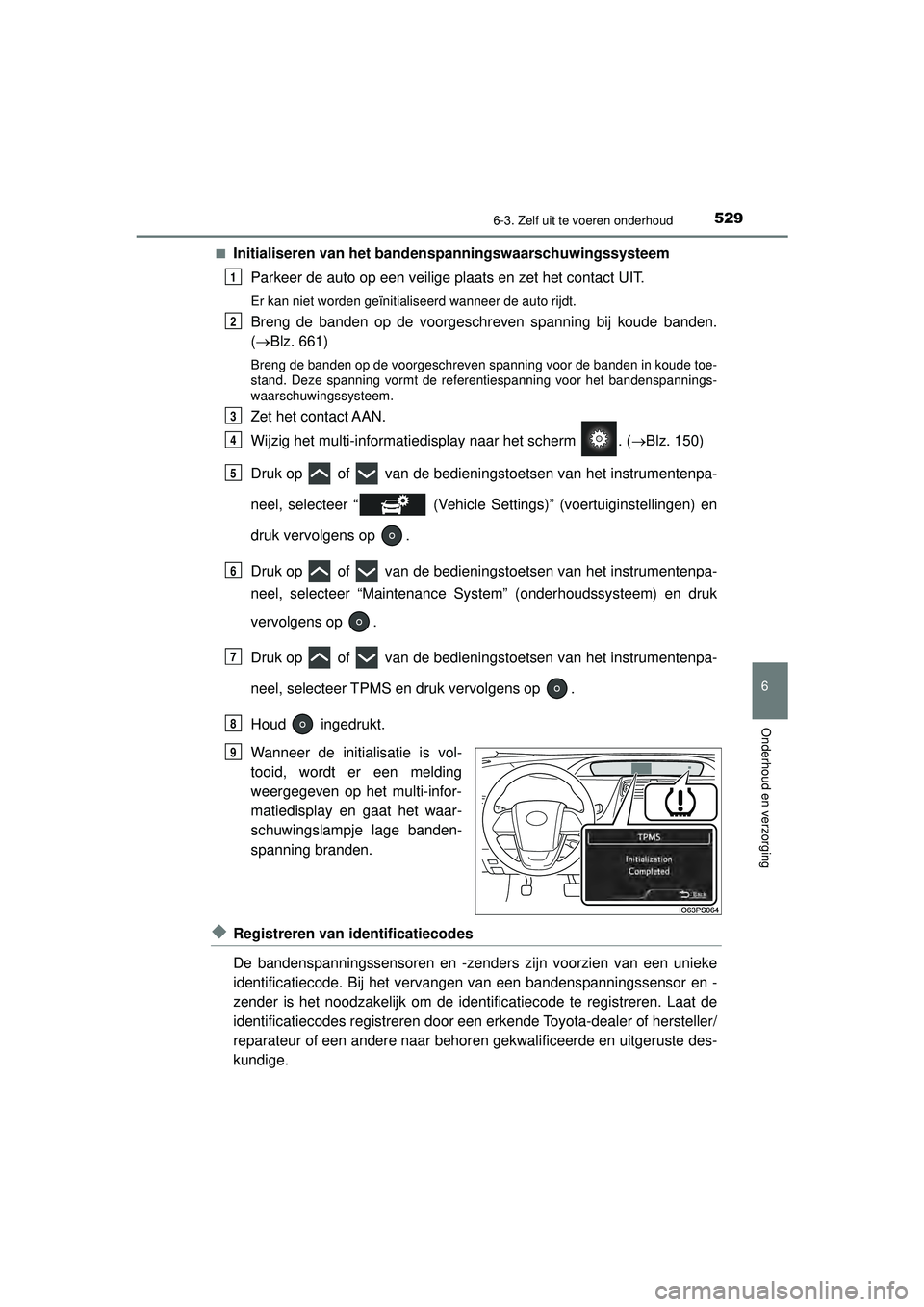

■Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude banden.
( Blz. 661)
Breng de banden op de voorgeschreven spanning voor de banden in koude toe-
stand. Deze spanning vormt de referentiespanning voor het bandenspannings-
waarschuwingssysteem.
Zet het contact AAN.
Wijzig het multi-informatiedisplay naar het scherm . ( Blz. 150)
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel, selecteer “ (Vehicle Settings)” (voertuiginstellingen) en
druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel, selecteer “Maintenance System” (onderhoudssysteem) en druk
vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpa-
neel, selecteer TPMS en druk vervolgens op .
Houd ingedrukt.
Wanneer de initialisatie is vol-
tooid, wordt er een melding
weergegeven op het multi-infor-
matiedisplay en gaat het waar-
schuwingslampje lage banden-
spanning branden.
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een unieke
identificatiecode. Bij het vervangen van een bandenspanningssensor en -
zender is het noodzakelijk om de identificatiecode te registreren. Laat de
identificatiecodes registreren door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
1
2
3
4
5
6
7
8
Until Complete
9
PRIUS_OM_OM47F03E_(EE).book Page 529 Thursday, May 6, 2021 12:21 PM
