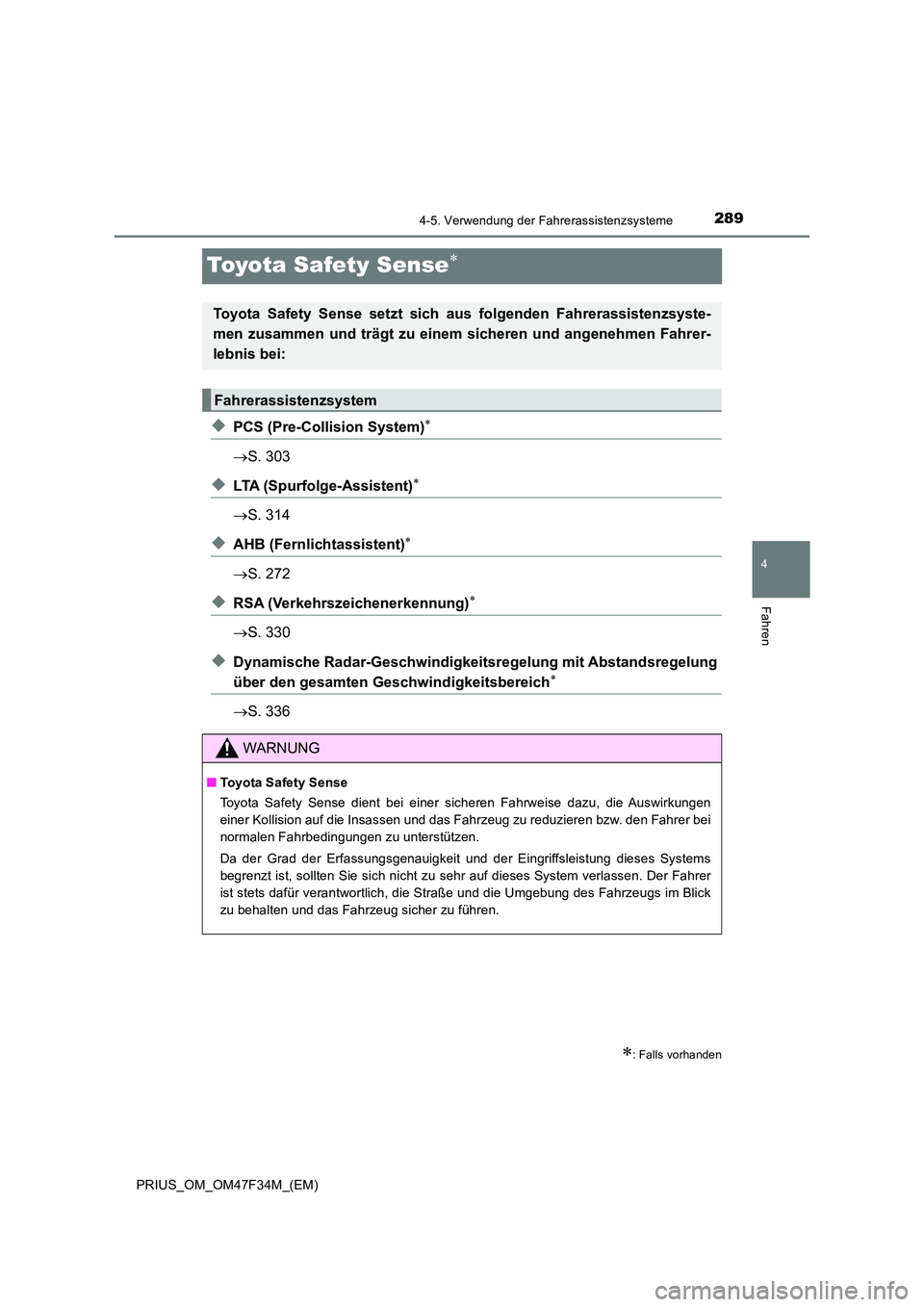

TOYOTA PRIUS 2023 Betriebsanleitungen (in German)

289
4
4-5. Verwendung der Fahrerassistenzsysteme
Fahren
PRIUS_OM_OM47F34M_(EM)
Toyota Safety Sense
◆PCS (Pre-Collision System)
S. 303
◆LTA (Spurfolge-Assistent)
S. 314
◆AHB (Fernlichtassistent)
S. 272
◆RSA (Verkehrszeichenerkennung)
S. 330
◆Dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung
über den gesamten Geschwindigkeitsbereich
S. 336
: Falls vorhanden
Toyota Safety Sense setzt sich aus folgenden Fahrerassistenzsyste-
men zusammen und trägt zu einem sicheren und angenehmen Fahrer-
lebnis bei:
Fahrerassistenzsystem
WARNUNG
■ Toyota Safety Sense
Toyota Safety Sense dient bei einer sicheren Fahrweise dazu, die Auswirkungen
einer Kollision auf die Insassen und das Fahrzeug zu reduzieren bzw. den Fahrer bei
normalen Fahrbedingungen zu unterstützen.
Da der Grad der Erfassungsgenauigkeit und der Eingriffsleistung dieses Systems
begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer
ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im Blick
zu behalten und das Fahrzeug sicher zu führen.

2904-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)

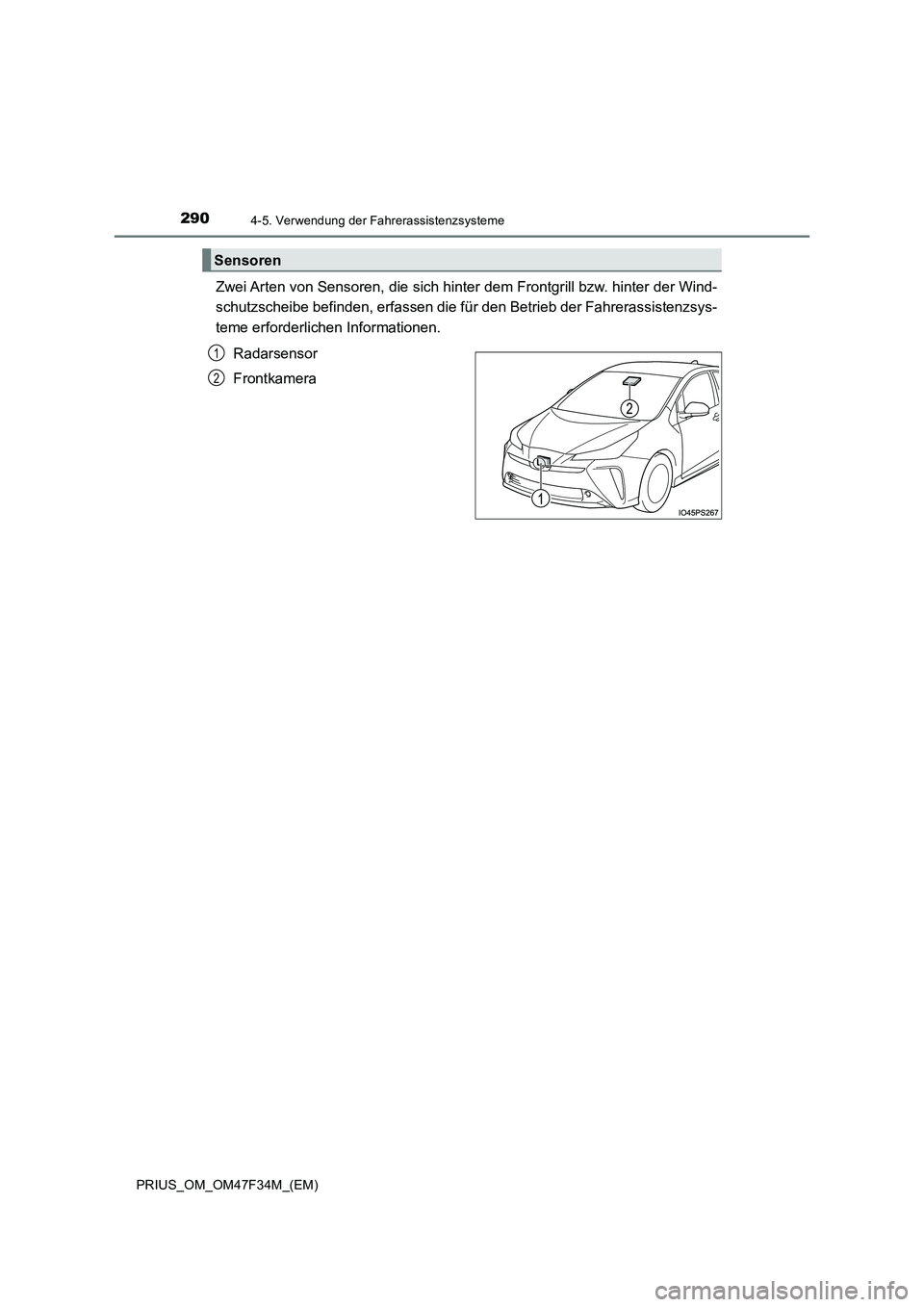

Zwei Arten von Sensoren, die sich hinter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die fü r den Betrieb der Fahrerassistenzsys-
teme erforderlichen Informationen.
Radarsensor
Frontkamera
Sensoren
1
2

2914-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47F34M_(EM)
WARNUNG
■So vermeiden Sie Fehlfunktionen des Radarsensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert der Radarsensor möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
● Halten Sie den Radarsensor und die Radarsensorabdeckung stets sauber.
● Bringen Sie keine Zubehörteile, Aufkleber (auch keine durchsichtigen Aufkleber)
oder anderen Gegenstände an Radarsensor, Radarsensorabdeckung oder dem
umgebenden Bereich an.
● Setzen Sie den Radarsensor und den angrenzenden Bereich keinen starken Stö-
ßen aus.
Wurde der Radarsensor, der Frontgrill oder der Frontstoßfänger einem starken
Stoß ausgesetzt, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt über-
prüfen.
● Zerlegen Sie den Radarsensor nicht.
● Verändern oder lackieren Sie den Radarsensor bzw. die Radarsensorabdeckung
nicht.
● In den folgenden Fällen muss der Radarsensor neu kalibriert werden. Setzen Sie
sich für weitere Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
• Wenn der Radarsensor oder der Frontgrill entfernt und wieder angebracht oder
ausgetauscht wird
• Wenn der Frontstoßfänger ausgetauscht wird
Radarsensor
Radarsensorabdeckung
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite der Radar-
sensorabdeckung verschmutzt oder mit
Wassertropfen, Schnee usw. bedeckt ist,
reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und der Radarsensorabdeckung
ein weiches Tuch, um Beschädigungen zu
vermeiden.
1
2

2924-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)

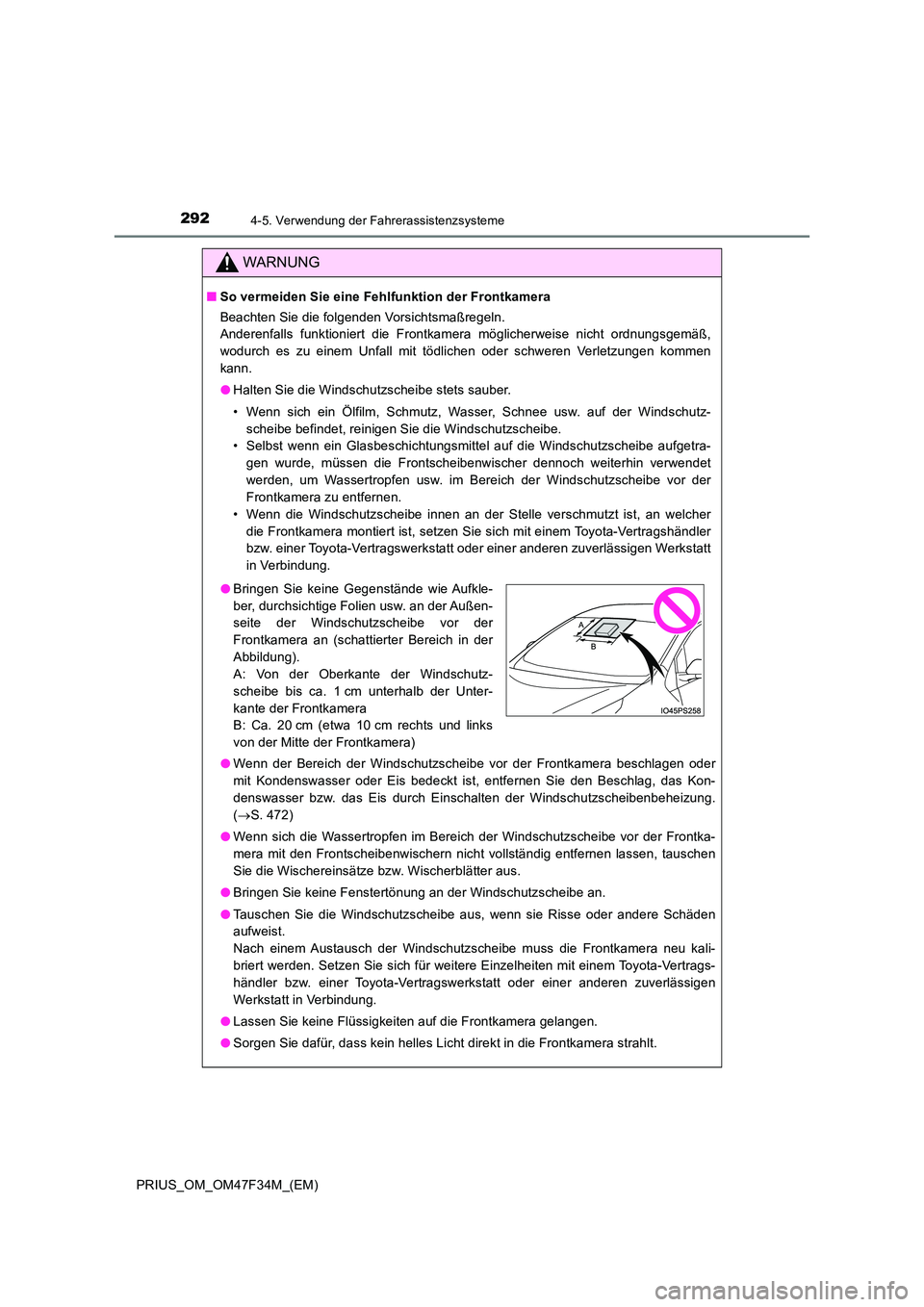

WARNUNG
■So vermeiden Sie eine Fehlfunktion der Frontkamera
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls funktioniert die Frontkamera möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
● Halten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser, Schnee usw. auf der Windschutz-
scheibe befindet, reinigen Sie die Windschutzscheibe.
• Selbst wenn ein Glasbeschichtungsmittel auf die Windschutzscheibe aufgetra-
gen wurde, müssen die Frontscheibenwischer dennoch weiterhin verwendet
werden, um Wassertropfen usw. im Bereich der Windschutzscheibe vor der
Frontkamera zu entfernen.
• Wenn die Windschutzscheibe innen an der Stelle verschmutzt ist, an welcher
die Frontkamera montiert ist, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
● Wenn der Bereich der Windschutzscheibe vor der Frontkamera beschlagen oder
mit Kondenswasser oder Eis bedeckt ist, entfernen Sie den Beschlag, das Kon-
denswasser bzw. das Eis durch Einschalten der Windschutzscheibenbeheizung.
( S. 472)
● Wenn sich die Wassertropfen im Bereich der Windschutzscheibe vor der Frontka-
mera mit den Frontscheibenwischern nicht vollständig entfernen lassen, tauschen
Sie die Wischereinsätze bzw. Wischerblätter aus.
● Bringen Sie keine Fenstertönung an der Windschutzscheibe an.
● Tauschen Sie die Windschutzscheibe aus, wenn sie Risse oder andere Schäden
aufweist.
Nach einem Austausch der Windschutzscheibe muss die Frontkamera neu kali-
briert werden. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
● Lassen Sie keine Flüssigkeiten auf die Frontkamera gelangen.
● Sorgen Sie dafür, dass kein helles Licht direkt in die Frontkamera strahlt.
●Bringen Sie keine Gegenstände wie Aufkle-
ber, durchsichtige Folien usw. an der Außen-
seite der Windschutzscheibe vor der
Frontkamera an (schattierter Bereich in der
Abbildung).
A: Von der Oberkante der Windschutz-
scheibe bis ca. 1 cm unterhalb der Unter-
kante der Frontkamera
B: Ca. 20 cm (etwa 10 cm rechts und links
von der Mitte der Frontkamera)

2934-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47F34M_(EM)

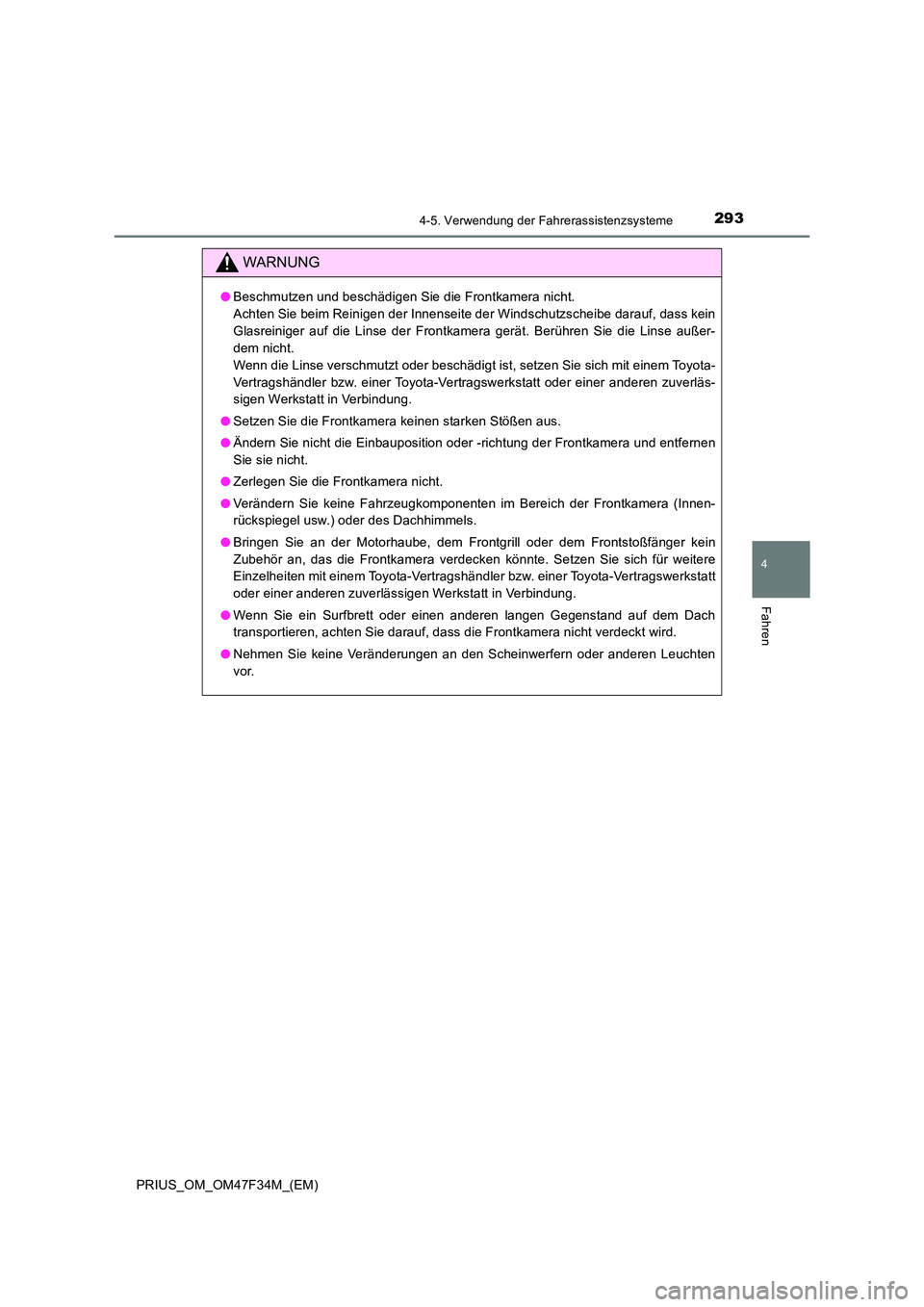

WARNUNG
●Beschmutzen und beschädigen Sie die Frontkamera nicht.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, dass kein
Glasreiniger auf die Linse der Frontkamera gerät. Berühren Sie die Linse außer-
dem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung.
● Setzen Sie die Frontkamera keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder -richtung der Frontkamera und entfernen
Sie sie nicht.
● Zerlegen Sie die Frontkamera nicht.
● Verändern Sie keine Fahrzeugkomponenten im Bereich der Frontkamera (Innen-
rückspiegel usw.) oder des Dachhimmels.
● Bringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger kein
Zubehör an, das die Frontkamera verdecken könnte. Setzen Sie sich für weitere
Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt in Verbindung.
● Wenn Sie ein Surfbrett oder einen anderen langen Gegenstand auf dem Dach
transportieren, achten Sie darauf, dass die Frontkamera nicht verdeckt wird.
● Nehmen Sie keine Veränderungen an den Scheinwerfern oder anderen Leuchten
vor.

2944-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)

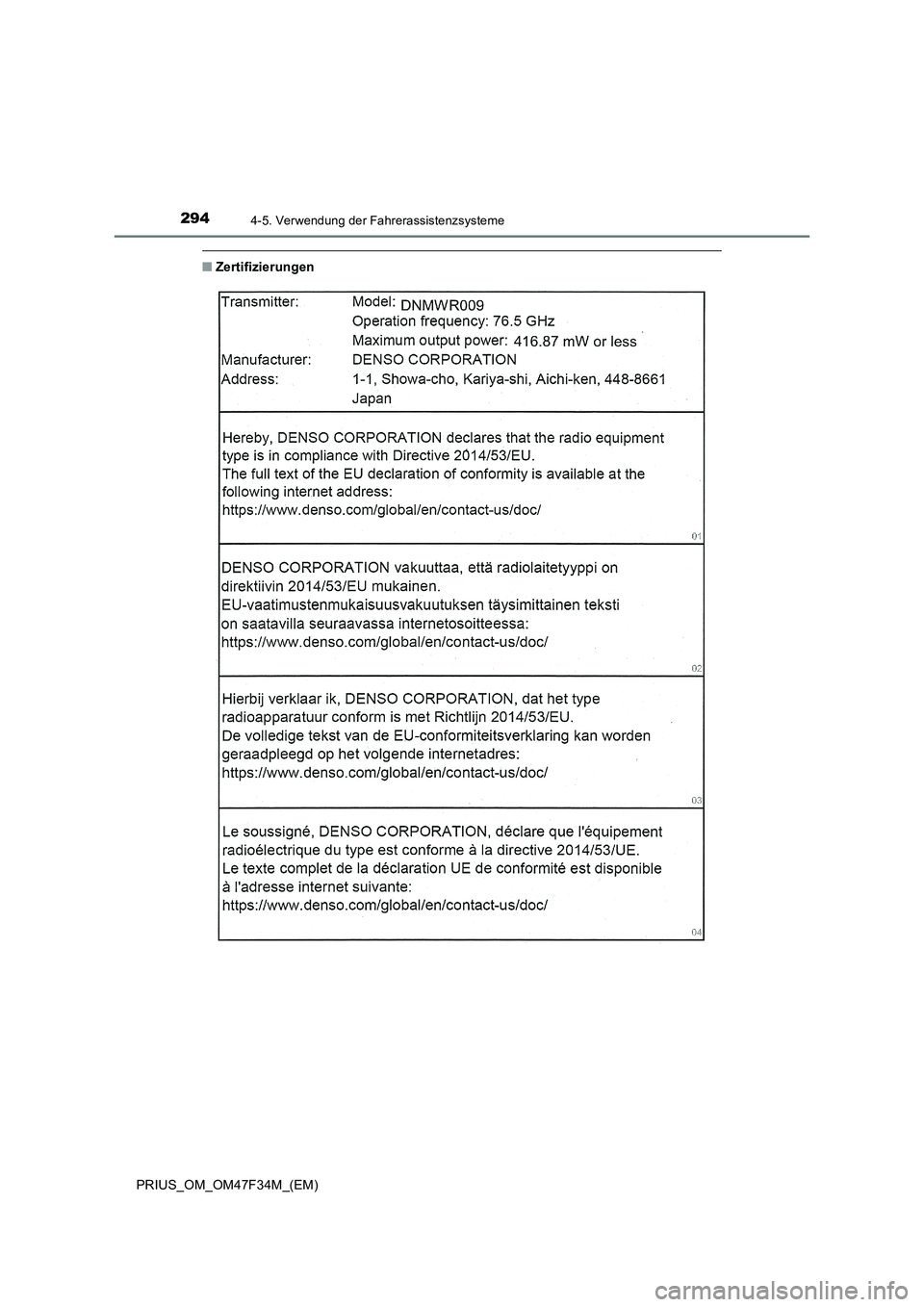

■Zertifizierungen

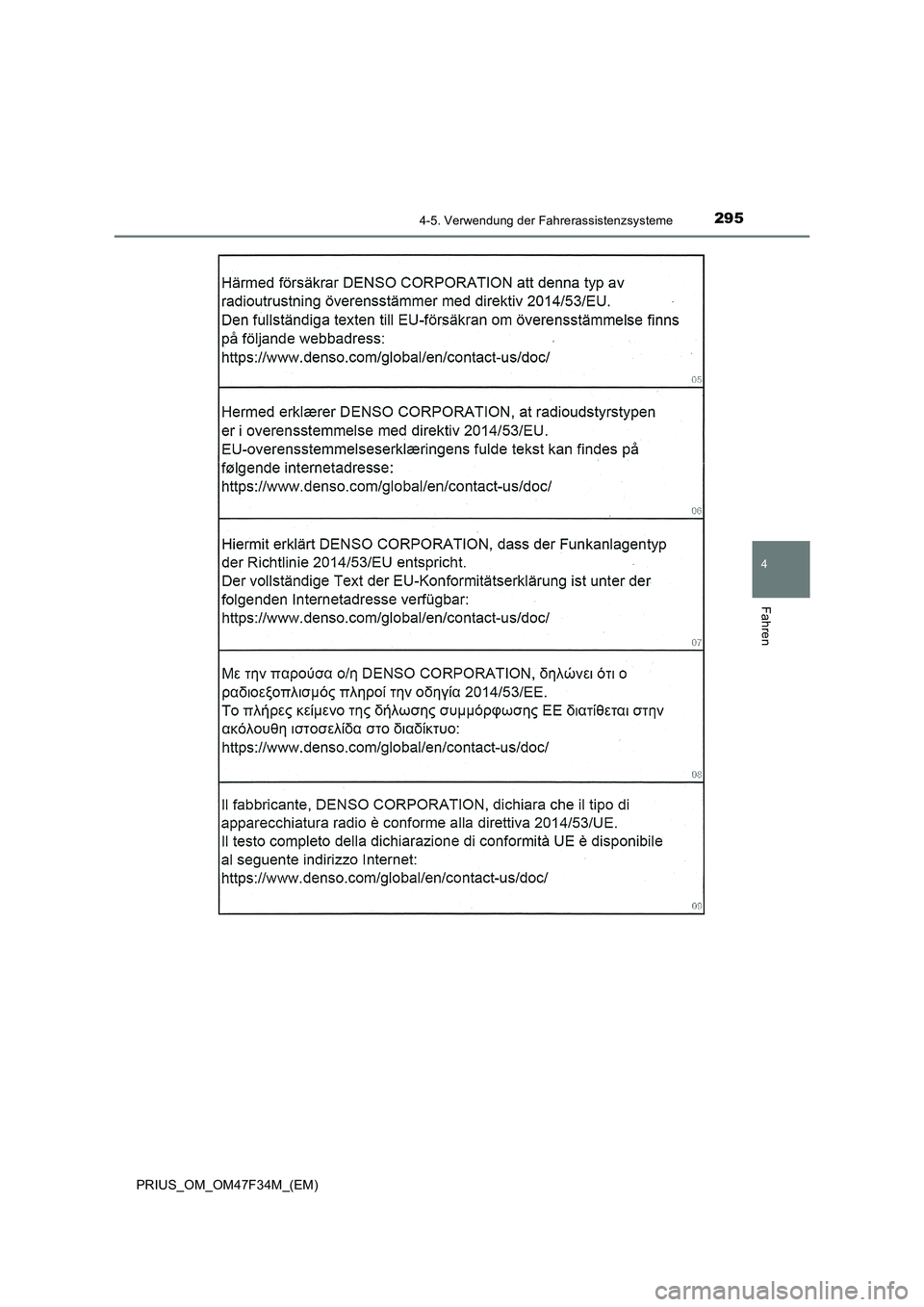

2954-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47F34M_(EM)

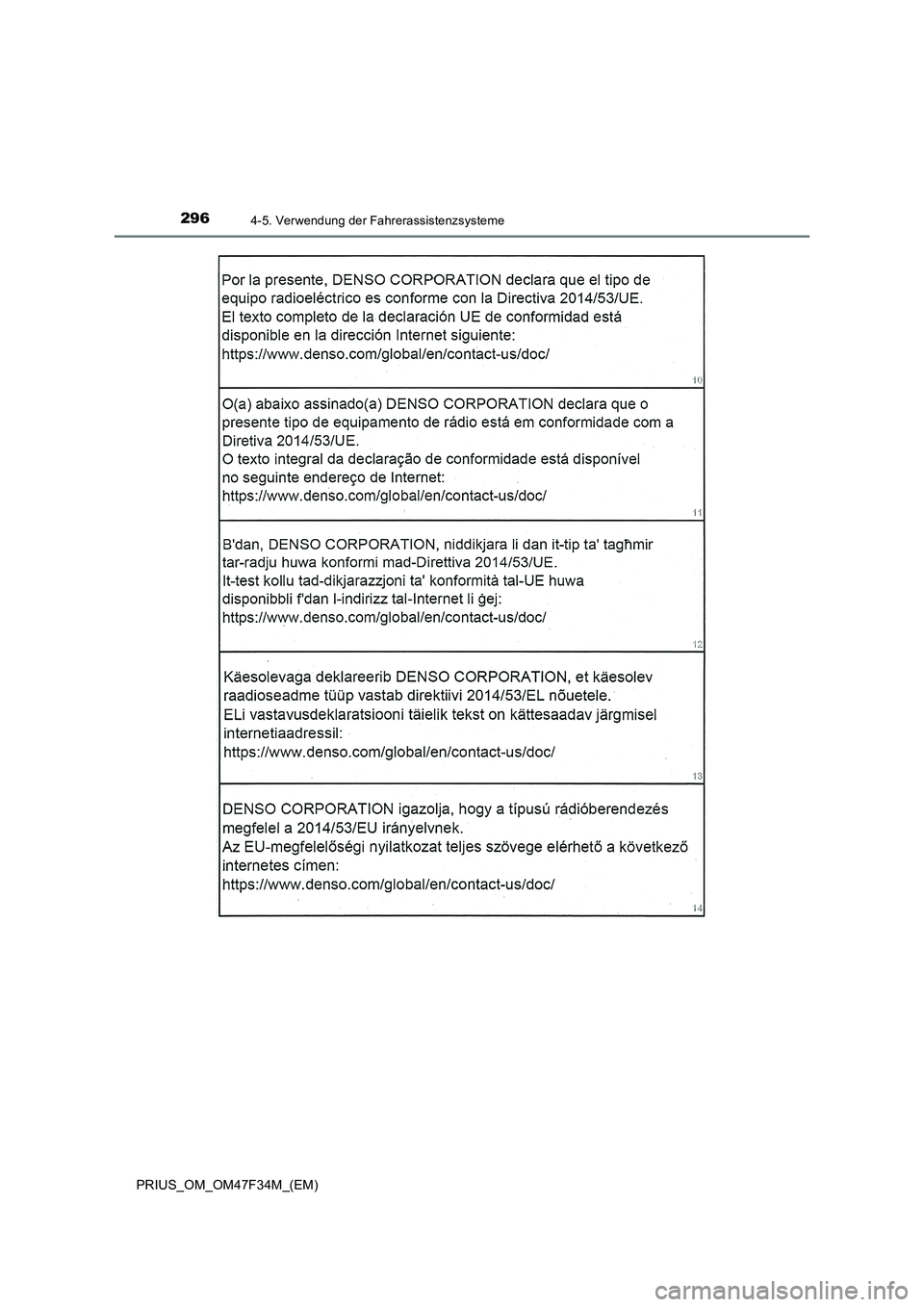

2964-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)

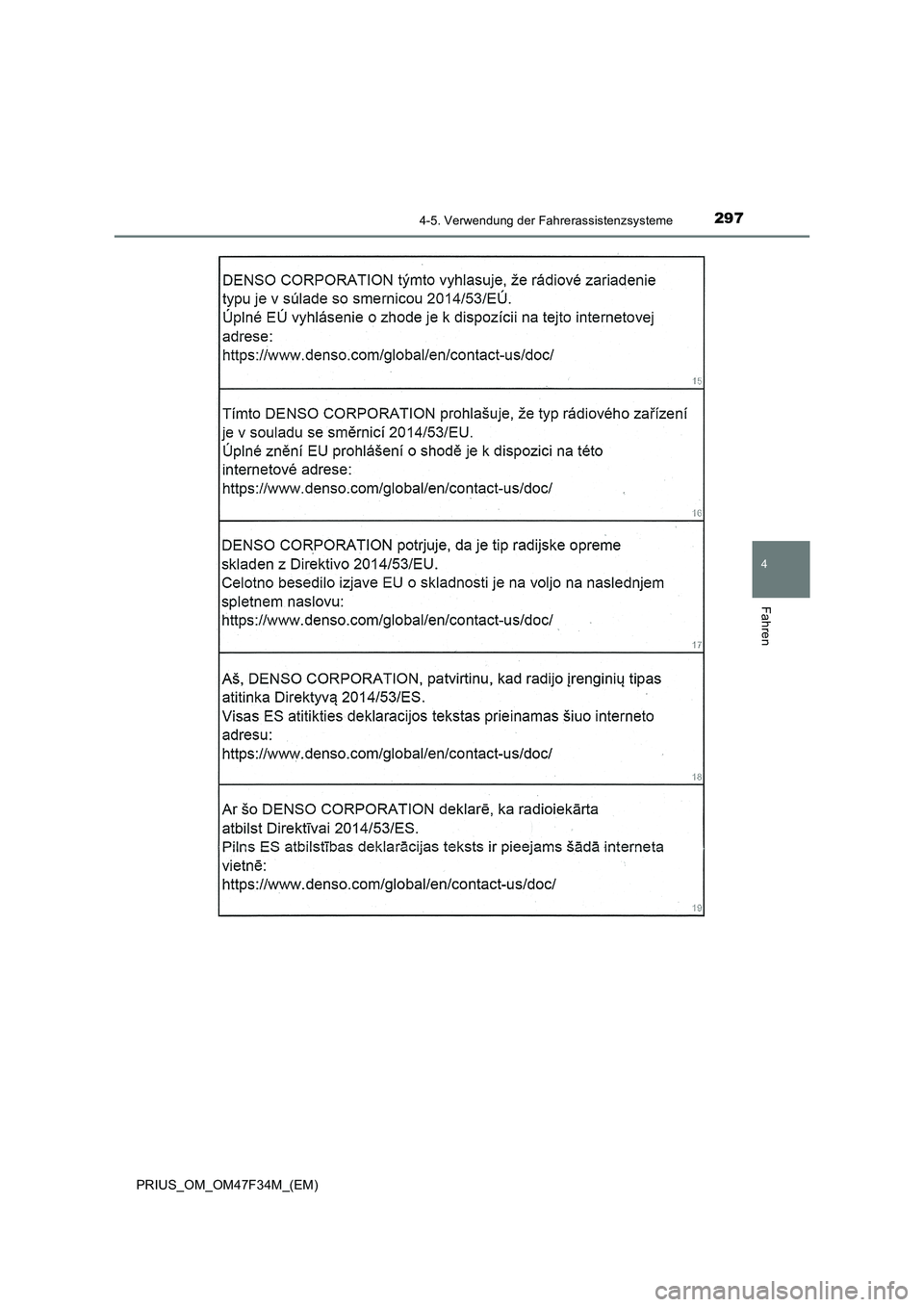

2974-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47F34M_(EM)

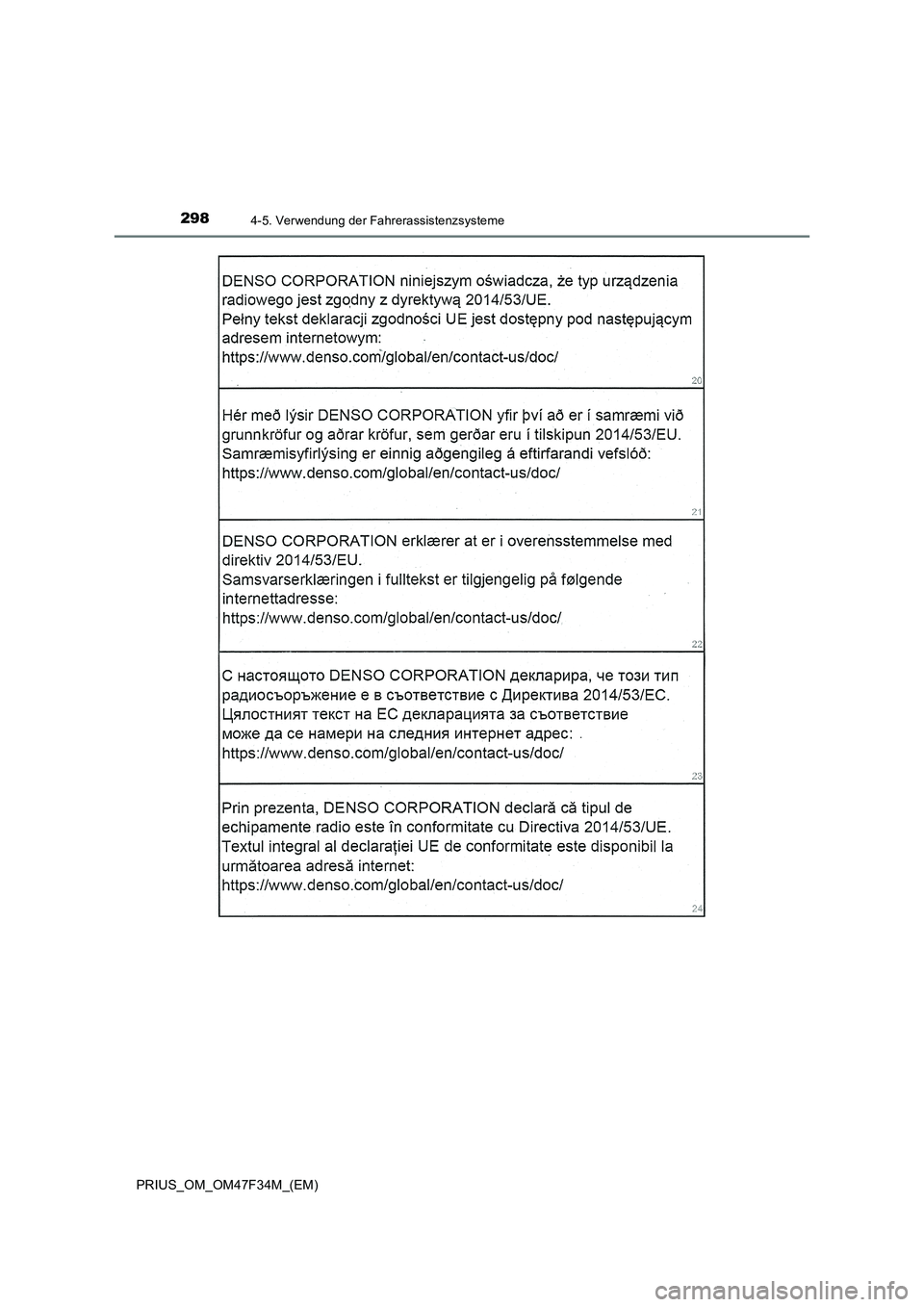

2984-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47F34M_(EM)
