TOYOTA PRIUS 2023 Bruksanvisningar (in Swedish)

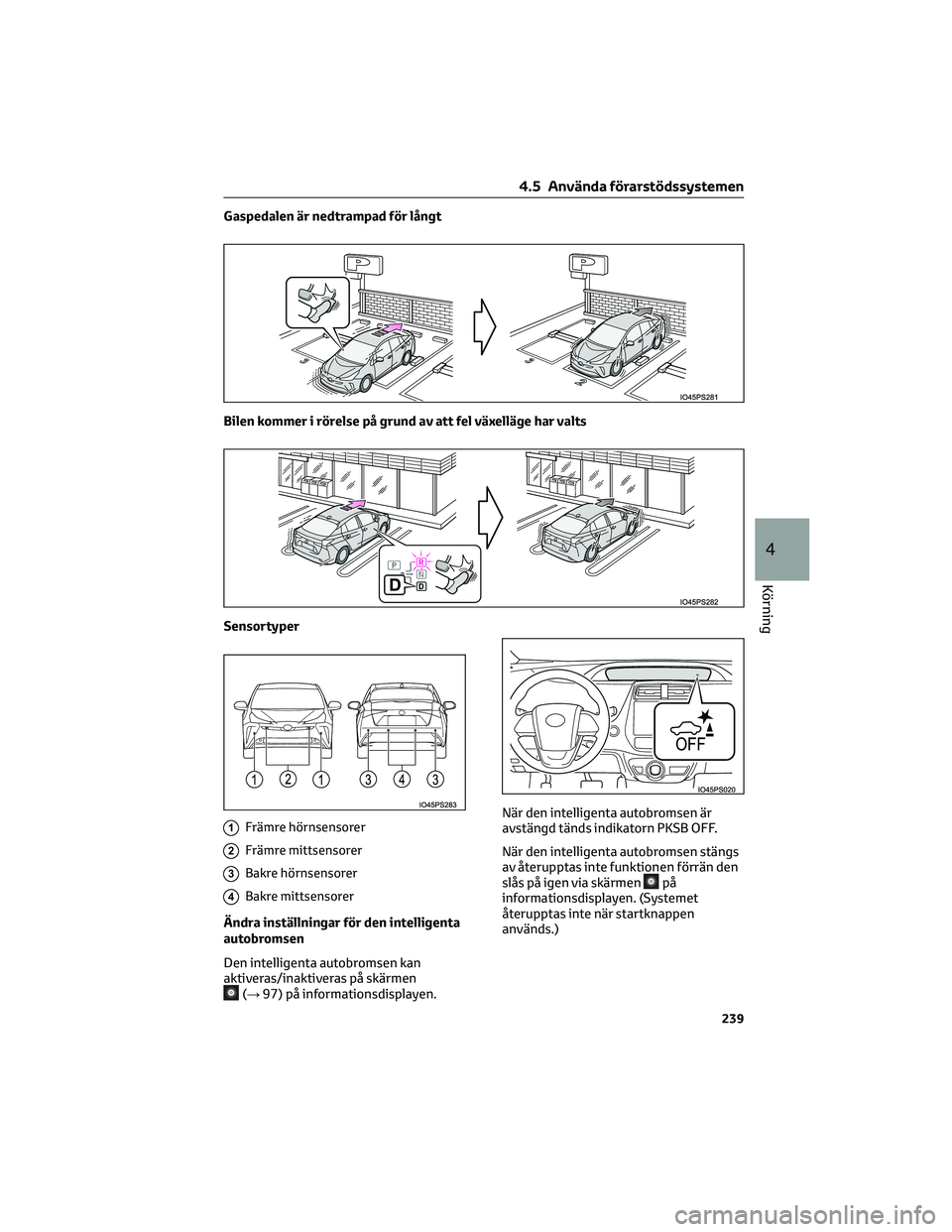

Gaspedalen är nedtrampad för långt
Bilen kommer i rörelse på grund av att fel växelläge har valts
Sensortyper
1Främre hörnsensorer
2Främre mittsensorer
3Bakre hörnsensorer
4Bakre mittsensorer
Ändra inställningar för den intelligenta
autobromsen
Den intelligenta autobromsen kan
aktiveras/inaktiveras på skärmen
(→97) på informationsdisplayen. När den intelligenta autobromsen är
avstängd tänds indikatorn PKSB OFF.
När den intelligenta autobromsen stängs
av återupptas inte funktionen förrän den
slås på igen via skärmen
på
informationsdisplayen. (Systemet
återupptas inte när startknappen
används.)
4.5 Använda förarstödssystemen
239
4
Körning

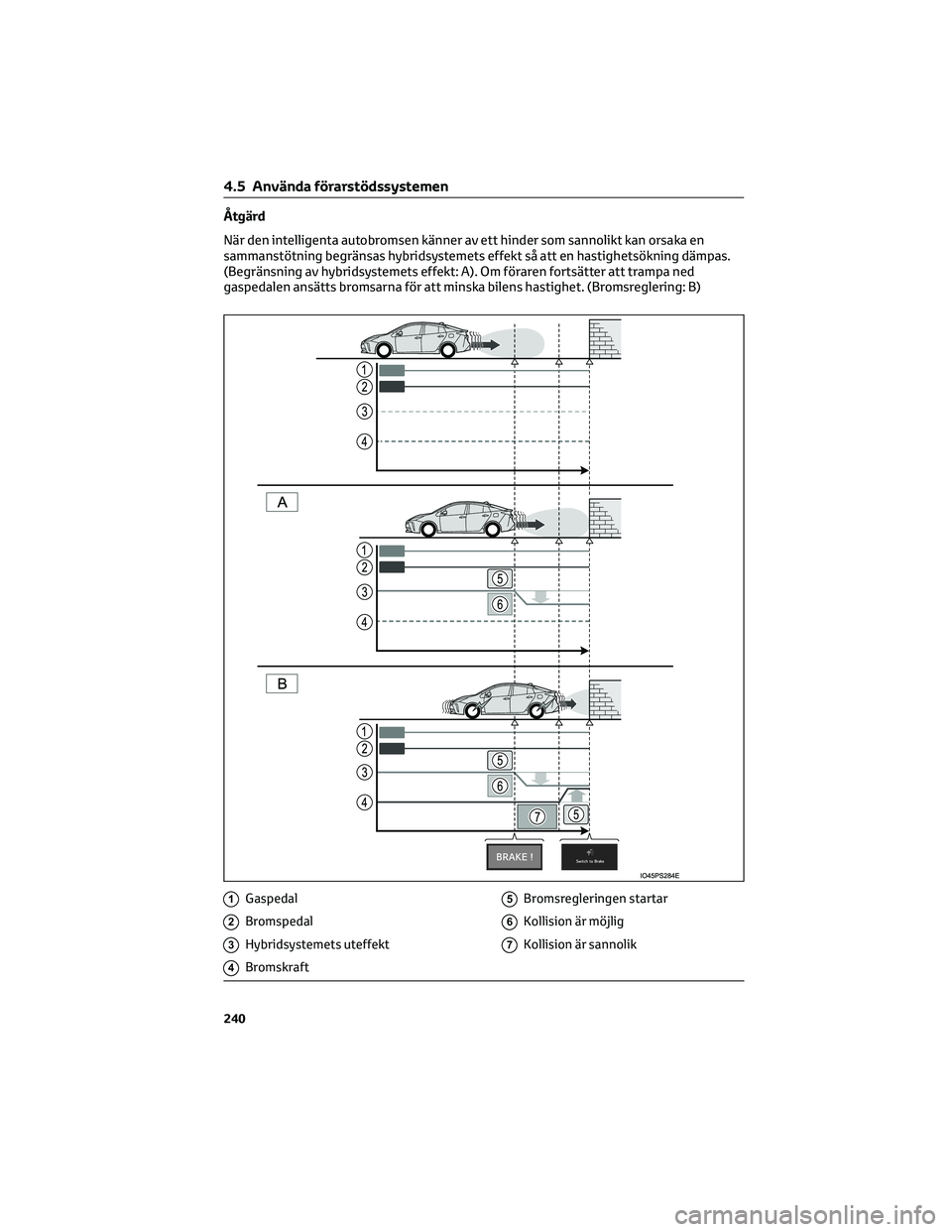

Åtgärd
När den intelligenta autobromsen känner av ett hinder som sannolikt kan orsaka en
sammanstötning begränsas hybridsystemets effekt så att en hastighetsökning dämpas.
(Begränsning av hybridsystemets effekt: A). Om föraren fortsätter att trampa ned
gaspedalen ansätts bromsarna för att minska bilens hastighet. (Bromsreglering: B)
1Gaspedal
2Bromspedal
3Hybridsystemets uteffekt
4Bromskraft
5Bromsregleringen startar
6Kollision är möjlig
7Kollision är sannolik
4.5 Använda förarstödssystemen
240

Funktionsförutsättningar
Förutsättningar för funktionsstart
När indikatorn PKSB OFF varken är tänd
eller blinkar (→243, 348) och samtliga
förutsättningar är uppfyllda aktiveras
systemet.
Begränsning av hybridsystemets effekt
• Den intelligenta autobromsen är aktiv.
• Körhastigheten är högst cirka 15 km/tim.
• Det finns ett hinder i bilens färdriktning (cirka 2 till4mfr amför).
• Systemet bedömde att hårdare-än- normal inbromsning var nödvändig
för att undvika kollision.
Bromsreglering
• Begränsning av hybridsystemets uteffekt utförs.
• Systemet bedömde att nödbromsning var nödvändig för att undvika
kollision.
Förutsättningar när funktionen
upphör
I någon av följande situationer upphör
systemet att vara aktivt.
Begränsning av hybridsystemets effekt
• Den intelligenta autobromsen har stängts av (stoppats).
• Kollisionen kunde undvikas med normal inbromsning.
• Hindret finns inte längre i bilens färdriktning (cirka 2 till4mfr amför).Bromsreglering
• Den intelligenta autobromsen har
stängts av (stoppats).
• Cirka 2 sekunder har gått sedan bilens stoppades av bromsreglering.
• Bromspedalen trampades ned efter att bilens stoppats av bromsreglering.
• Hindret finns inte längre i bilens färdriktning (cirka 2 till4mfr amför).
4.5 Använda förarstödssystemen
241
4
Körning

Display och summerton för begränsning av hybridsystemets effekt och
bromsreglering
När begränsningen av hybridsystemets uteffekt eller bromsreglering är aktiverad hörs
summertonen och ett meddelande visas på informationsdisplayen för att uppmärksamma
föraren.
Beroende på situationen aktiveras begränsningen av uteffekten för att antingen begränsa
accelerationen eller begränsa uteffekten så mycket som möjligt.
RegleringSituationInformationsdis-
play PKSB OFF,
kon-
trollampa Summer-
ton
Begränsningen av hybridsystemetsuteffekt är aktiv
(begränsning av acceleration) Acceleration vid en
viss, eller högre
hastighet är inte möjlig.
Lyser inte
Kort ljud-signal
Begränsningen av
hybridsystemets
uteffekt är aktiverad (största möjliga be- gränsning av utef- fekten) En hårdare inbroms-
ning än normalt är nödvändig
Lyser inte
Bromsreglering är aktiv Nödbromsning är
nödvändig
Bilen har stoppats
av en systemåtgärd Bilen har stoppats
efter en bromsreg- leringsåtgärd
Lyser
Sensorns avkänningsområde
Detekteringsområdet för den intelligenta
autobromsen skiljer sig från
parkeringssensorns detekteringsområde.
(→Sid. 233)
Även om parkeringssensorn upptäcker
ett hinder och ger en varning aktiveras
eventuellt inte den intelligenta
autobromsen.
Systemfunktion
Om bilen stannas av en systemåtgärd
avstannar den intelligenta autobromsen
och knappen PKSB OFF tänds.
Återuppta funktionen
Om den intelligenta autobromsen
stoppas av en systemåtgärd och om du
vill återställa funktionen ska du antingen
slå på den intelligenta autobromsen igen
(→ 239) eller trycka startknappen till avstängt läge och därefter slå på den
igen. Dessutom återupptas funktionen
automatiskt om hindret inte längre finns i
bilens färdriktning, eller om bilens
färdriktning ändras (t.ex. när du har kört
framåt och börjar backa istället, eller
tvärtom).
Hinder som sensorerna inte känner av
Följande hinder känner sensorerna
eventuellt inte av.
• Föremål, som människor, tyg eller snö
som ibland inte reflekterar ljudvågor.
(I synnerhet känns människor
eventuellt inte av beroende på typen
av kläder som används.)
• Föremål som inte är vinkelräta mot marken, föremål som inte är i rät
vinkel med bilens färdriktning, ojämna
eller fladdrande föremål
• Låga föremål
4.5 Använda förarstödssystemen
242

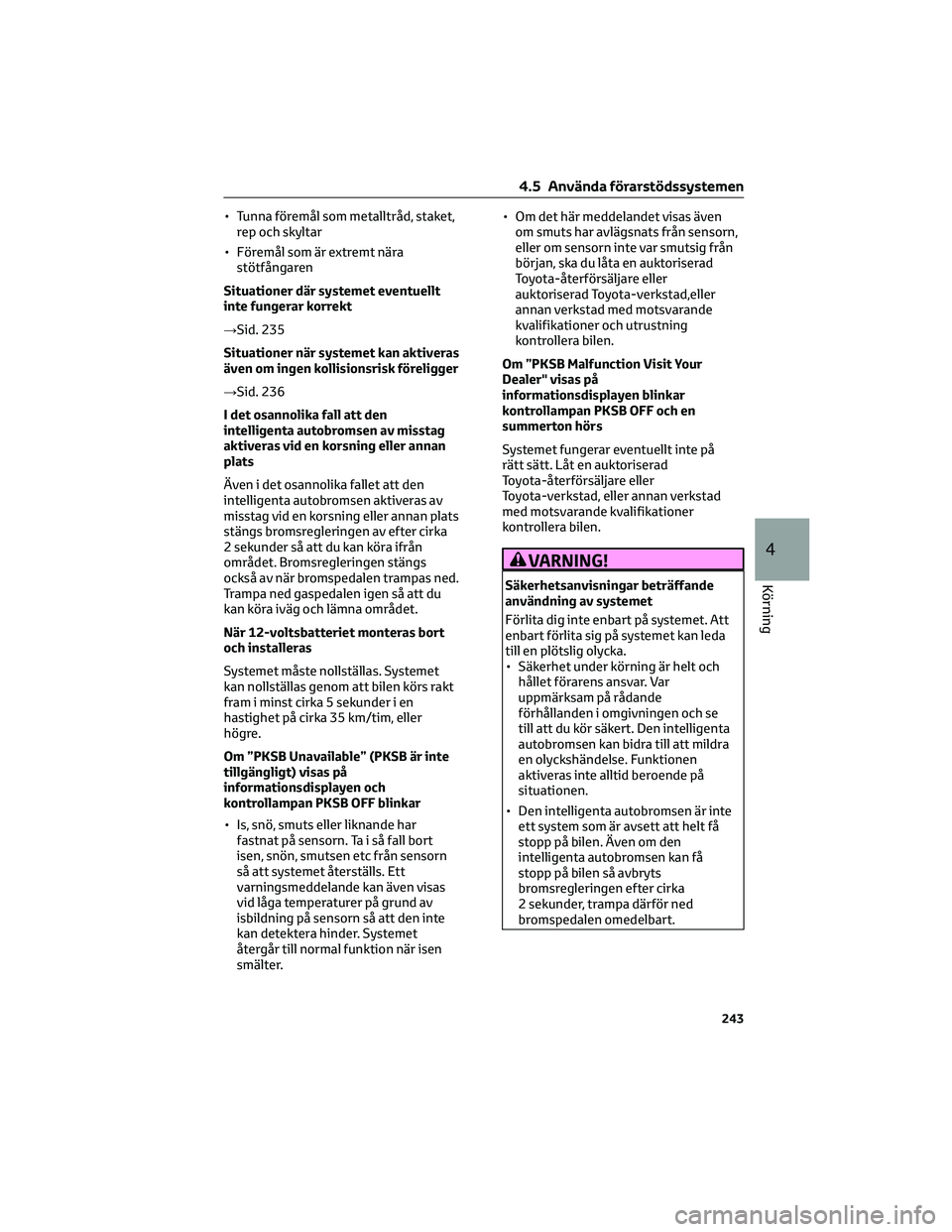

• Tunna föremål som metalltråd, staket,rep och skyltar
• Föremål som är extremt nära stötfångaren
Situationer där systemet eventuellt
inte fungerar korrekt
→Sid. 235
Situationer när systemet kan aktiveras
även om ingen kollisionsrisk föreligger
→Sid. 236
I det osannolika fall att den
intelligenta autobromsen av misstag
aktiveras vid en korsning eller annan
plats
Även i det osannolika fallet att den
intelligenta autobromsen aktiveras av
misstag vid en korsning eller annan plats
stängs bromsregleringen av efter cirka
2 sekunder så att du kan köra ifrån
området. Bromsregleringen stängs
också av när bromspedalen trampas ned.
Trampa ned gaspedalen igen så att du
kan köra iväg och lämna området.
När 12-voltsbatteriet monteras bort
och installeras
Systemet måste nollställas. Systemet
kan nollställas genom att bilen körs rakt
fram i minst cirka 5 sekunder i en
hastighet på cirka 35 km/tim, eller
högre.
Om ”PKSB Unavailable” (PKSB är inte
tillgängligt) visas på
informationsdisplayen och
kontrollampan PKSB OFF blinkar
• Is, snö, smuts eller liknande har fastnat på sensorn. Ta i så fall bort
isen, snön, smutsen etc från sensorn
så att systemet återställs. Ett
varningsmeddelande kan även visas
vid låga temperaturer på grund av
isbildning på sensorn så att den inte
kan detektera hinder. Systemet
återgår till normal funktion när isen
smälter. • Om det här meddelandet visas även
om smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från
början, ska du låta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad,eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
Om ”PKSB Malfunction Visit Your
Dealer" visas på
informationsdisplayen blinkar
kontrollampan PKSB OFF och en
summerton hörs
Systemet fungerar eventuellt inte på
rätt sätt. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Förlita dig inte enbart på systemet. Att
enbart förlita sig på systemet kan leda
till en plötslig olycka.
• Säkerhet under körning är helt och hållet förarens ansvar. Var
uppmärksam på rådande
förhållanden i omgivningen och se
till att du kör säkert. Den intelligenta
autobromsen kan bidra till att mildra
en olyckshändelse. Funktionen
aktiveras inte alltid beroende på
situationen.
• Den intelligenta autobromsen är inte ett system som är avsett att helt få
stopp på bilen. Även om den
intelligenta autobromsen kan få
stopp på bilen så avbryts
bromsregleringen efter cirka
2 sekunder, trampa därför ned
bromspedalen omedelbart.
4.5 Använda förarstödssystemen
243
4
Körning

VARNING!(Fortsättning)

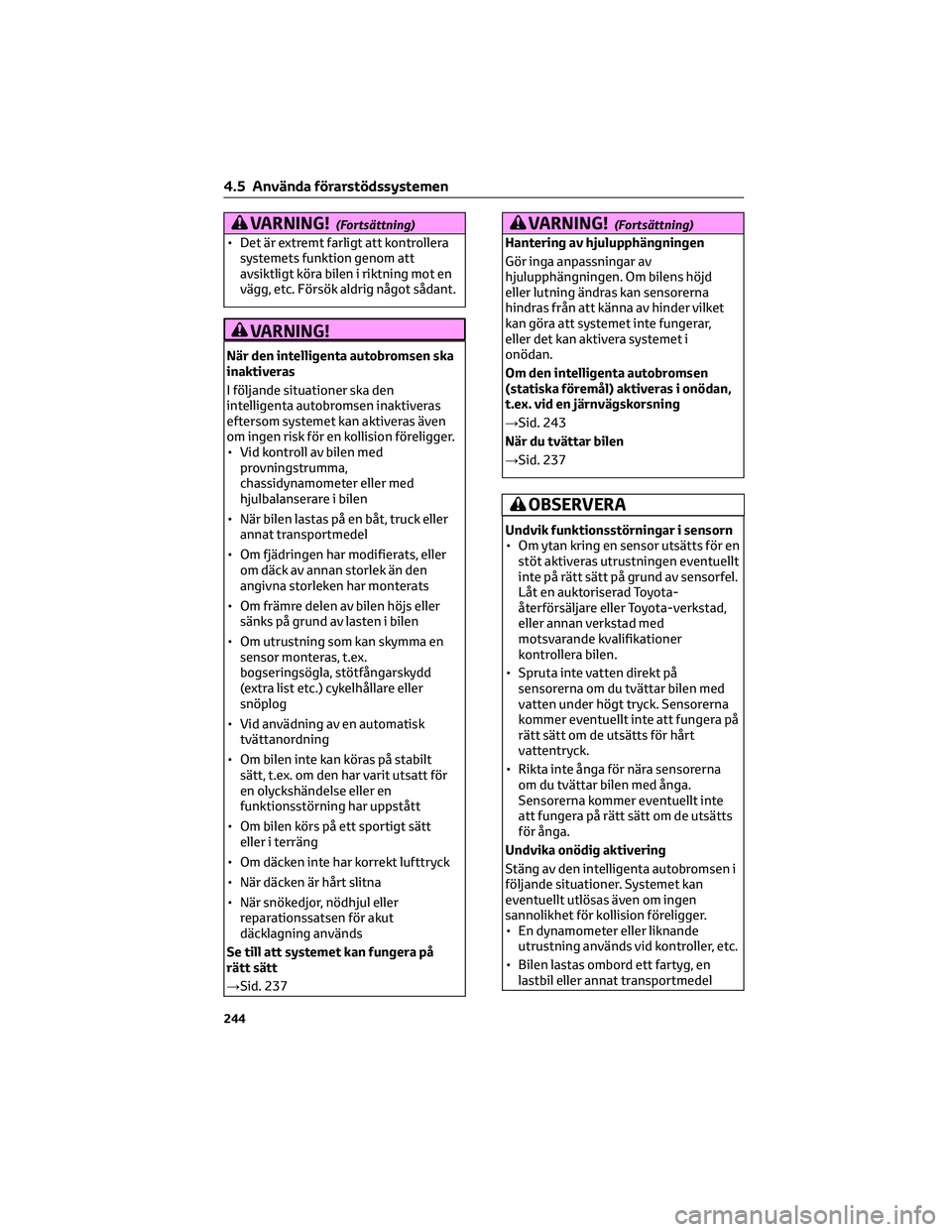

• Det är extremt farligt att kontrollerasystemets funktion genom att
avsiktligt köra bilen i riktning mot en
vägg, etc. Försök aldrig något sådant.
VARNING!
När den intelligenta autobromsen ska
inaktiveras
I följande situationer ska den
intelligenta autobromsen inaktiveras
eftersom systemet kan aktiveras även
om ingen risk för en kollision föreligger.
• Vid kontroll av bilen medprovningstrumma,
chassidynamometer eller med
hjulbalanserare i bilen
• När bilen lastas på en båt, truck eller annat transportmedel
• Om fjädringen har modifierats, eller om däck av annan storlek än den
angivna storleken har monterats
• Om främre delen av bilen höjs eller sänks på grund av lasten i bilen
• Om utrustning som kan skymma en sensor monteras, t.ex.
bogseringsögla, stötfångarskydd
(extra list etc.) cykelhållare eller
snöplog
• Vid anvädning av en automatisk tvättanordning
• Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för
en olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt eller i terräng
• Om däcken inte har korrekt lufttryck
• När däcken är hårt slitna
• När snökedjor, nödhjul eller reparationssatsen för akut
däcklagning används
Se till att systemet kan fungera på
rätt sätt
→Sid. 237
VARNING!(Fortsättning)
Hantering av hjulupphängningen
Gör inga anpassningar av
hjulupphängningen. Om bilens höjd
eller lutning ändras kan sensorerna
hindras från att känna av hinder vilket
kan göra att systemet inte fungerar,
eller det kan aktivera systemet i
onödan.
Om den intelligenta autobromsen
(statiska föremål) aktiveras i onödan,
t.ex. vid en järnvägskorsning
→Sid. 243
När du tvättar bilen
→Sid. 237
OBSERVERA
Undvik funktionsstörningar i sensorn
• Om ytan kring en sensor utsätts för en stöt aktiveras utrustningen eventuellt
inte på rätt sätt på grund av sensorfel.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer
kontrollera bilen.
• Spruta inte vatten direkt på sensorerna om du tvättar bilen med
vatten under högt tryck. Sensorerna
kommer eventuellt inte att fungera på
rätt sätt om de utsätts för hårt
vattentryck.
• Rikta inte ånga för nära sensorerna om du tvättar bilen med ånga.
Sensorerna kommer eventuellt inte
att fungera på rätt sätt om de utsätts
för ånga.
Undvika onödig aktivering
Stäng av den intelligenta autobromsen i
följande situationer. Systemet kan
eventuellt utlösas även om ingen
sannolikhet för kollision föreligger.
• En dynamometer eller liknande utrustning används vid kontroller, etc.
• Bilen lastas ombord ett fartyg, en lastbil eller annat transportmedel
4.5 Använda förarstödssystemen
244

OBSERVERA(Fortsättning)

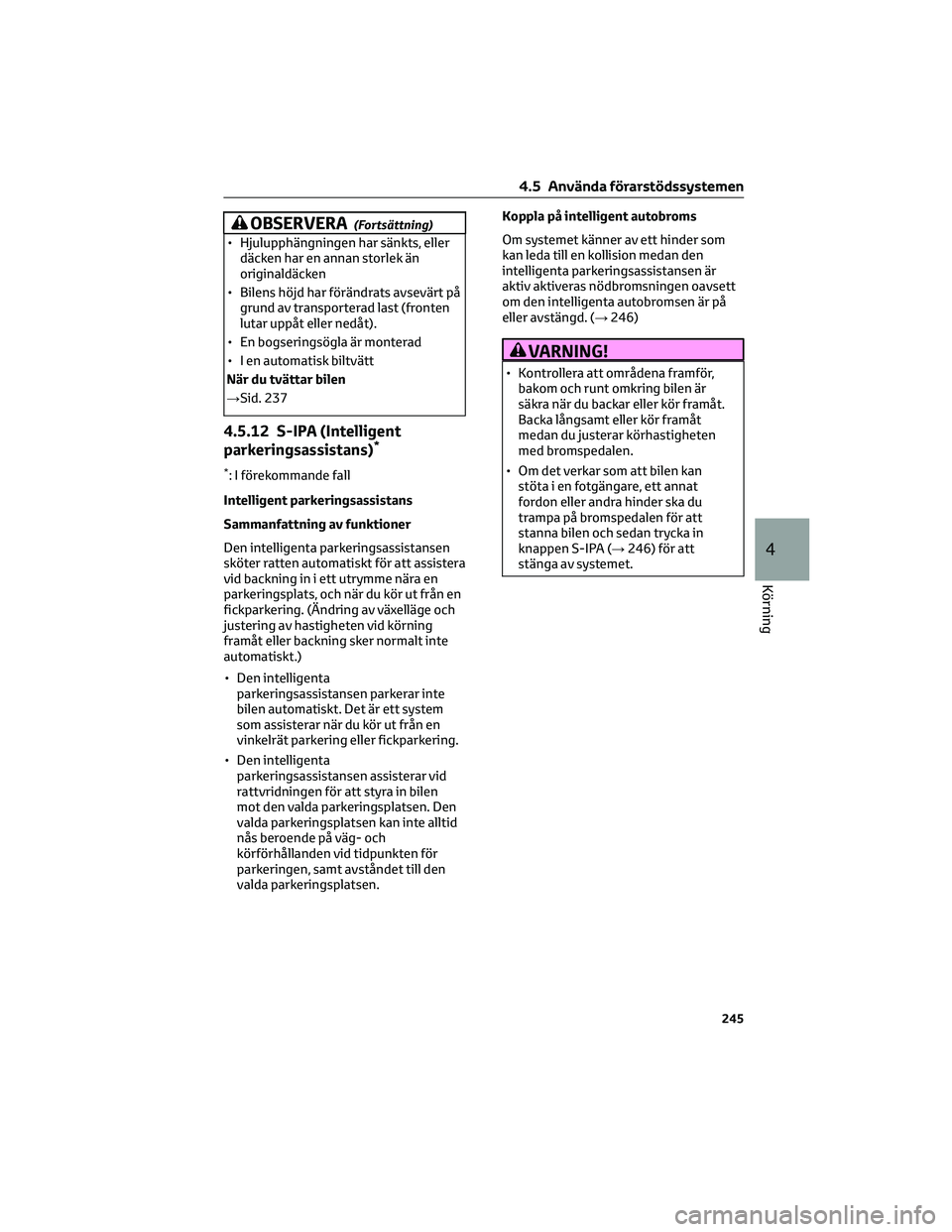

• Hjulupphängningen har sänkts, ellerdäcken har en annan storlek än
originaldäcken
• Bilens höjd har förändrats avsevärt på grund av transporterad last (fronten
lutar uppåt eller nedåt).
• En bogseringsögla är monterad
• I en automatisk biltvätt
När du tvättar bilen
→Sid. 237
4.5.12 S-IPA (Intelligent
parkeringsassistans)*
*: I förekommande fall
Intelligent parkeringsassistans
Sammanfattning av funktioner
Den intelligenta parkeringsassistansen
sköter ratten automatiskt för att assistera
vid backning in i ett utrymme nära en
parkeringsplats, och när du kör ut från en
fickparkering. (Ändring av växelläge och
justering av hastigheten vid körning
framåt eller backning sker normalt inte
automatiskt.)
• Den intelligenta parkeringsassistansen parkerar inte
bilen automatiskt. Det är ett system
som assisterar när du kör ut från en
vinkelrät parkering eller fickparkering.
• Den intelligenta parkeringsassistansen assisterar vid
rattvridningen för att styra in bilen
mot den valda parkeringsplatsen. Den
valda parkeringsplatsen kan inte alltid
nås beroende på väg- och
körförhållanden vid tidpunkten för
parkeringen, samt avståndet till den
valda parkeringsplatsen. Koppla på intelligent autobroms
Om systemet känner av ett hinder som
kan leda till en kollision medan den
intelligenta parkeringsassistansen är
aktiv aktiveras nödbromsningen oavsett
om den intelligenta autobromsen är på
eller avstängd. (→
246)
VARNING!
• Kontrollera att områdena framför,
bakom och runt omkring bilen är
säkra när du backar eller kör framåt.
Backa långsamt eller kör framåt
medan du justerar körhastigheten
med bromspedalen.
• Om det verkar som att bilen kan stöta i en fotgängare, ett annat
fordon eller andra hinder ska du
trampa på bromspedalen för att
stanna bilen och sedan trycka in
knappen S-IPA (→ 246) för att
stänga av systemet.
4.5 Använda förarstödssystemen
245
4
Körning

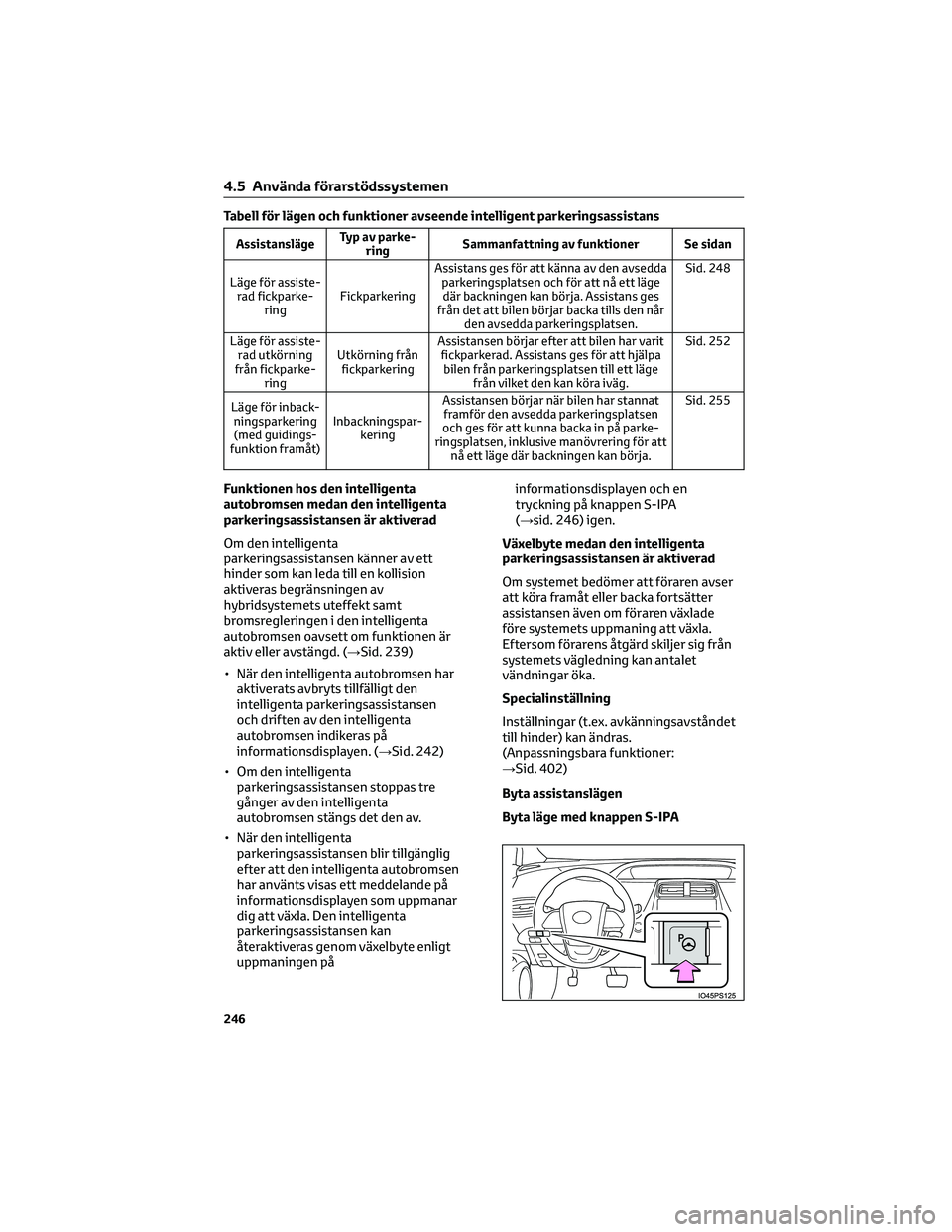

Tabell för lägen och funktioner avseende intelligent parkeringsassistans
AssistanslägeTyp av parke-
ring Sammanfattning av funktioner Se sidan
Läge för assiste- rad fickparke- ring Fickparkering Assistans ges för att känna av den avsedda
parkeringsplatsen och för att nå ett lägedär backningen kan börja. Assistans ges
från det att bilen börjar backa tills den når den avsedda parkeringsplatsen. Sid. 248
Läge för assiste- rad utkörning
från fickparke- ring Utkörning från
fickparkering Assistansen börjar efter att bilen har varit
fickparkerad. Assistans ges för att hjälpabilen från parkeringsplatsen till ett läge från vilket den kan köra iväg. Sid. 252
Läge för inback- ningsparkering
(med guidings-
funktion framåt) Inbackningspar-
kering Assistansen börjar när bilen har stannat
framför den avsedda parkeringsplatsen
och ges för att kunna backa in på parke-
ringsplatsen, inklusive manövrering för att nå ett läge där backningen kan börja. Sid. 255
Funktionen hos den intelligenta
autobromsen medan den intelligenta
parkeringsassistansen är aktiverad
Om den intelligenta
parkeringsassistansen känner av ett
hinder som kan leda till en kollision
aktiveras begränsningen av
hybridsystemets uteffekt samt
bromsregleringen i den intelligenta
autobromsen oavsett om funktionen är
aktiv eller avstängd. (→Sid. 239)
• När den intelligenta autobromsen har aktiverats avbryts tillfälligt den
intelligenta parkeringsassistansen
och driften av den intelligenta
autobromsen indikeras på
informationsdisplayen. (→Sid. 242)
• Om den intelligenta parkeringsassistansen stoppas tre
gånger av den intelligenta
autobromsen stängs det den av.
• När den intelligenta parkeringsassistansen blir tillgänglig
efter att den intelligenta autobromsen
har använts visas ett meddelande på
informationsdisplayen som uppmanar
dig att växla. Den intelligenta
parkeringsassistansen kan
återaktiveras genom växelbyte enligt
uppmaningen på informationsdisplayen och en
tryckning på knappen S-IPA
(→sid. 246) igen.
Växelbyte medan den intelligenta
parkeringsassistansen är aktiverad
Om systemet bedömer att föraren avser
att köra framåt eller backa fortsätter
assistansen även om föraren växlade
före systemets uppmaning att växla.
Eftersom förarens åtgärd skiljer sig från
systemets vägledning kan antalet
vändningar öka.
Specialinställning
Inställningar (t.ex. avkänningsavståndet
till hinder) kan ändras.
(Anpassningsbara funktioner:
→Sid. 402)
Byta assistanslägen
Byta läge med knappen S-IPA
4.5 Använda förarstödssystemen
246

Tryck på knappen
Du har möjlighet att växla funktioner och
stänga av eller starta om assistanslägen.
När startknappen är i tändningsläge och
bilens hastighet är högst cirka 30 km/tim
växlar funktionen enligt följande för varje
gång knappen S-IPA trycks in.
Den valda funktionen indikeras på
informationsdisplayens yta för visning av
funktion. (→Sid. 247)
När S-IPA-knappen är intryckt och
växelläget inte är P
När S-IPA-knappen är intryckt och
växelläget är P
*: Det går att byta till läget för assisterad
inbackningsparkering när
förutsättningarna har uppfyllts
(→sid. 258). När driftsförutsättningarna
inte uppfylls stängs det av.
Manövreringsskärm
Manövreringsskärmen visas på
informationsdisplayen.
1Indikator för assistansnivå
Visar en mätare som indikerar
förloppet till läget där bilen
stannar/läget där assistansen slutar.
2Stoppa bilen
Bromsa och stanna bilen omedelbart
när den tänds.
3Driftstatus
Visar driftstatus för den intelligenta
parkeringsassistansen.
4Visning av meddelande
Följ anvisningarna på skärmen och
utför indikerade åtgärder. Som
exempel visar illustrationen displayen
som indikerar att bromspedalen
måste trampas ned så att bilens
hastighet kan kontrolleras och för att
bekräfta att omgivningen är säker.
5S-IPA-symbol
Visas när assistansläget kan ändras
och systemet kan stängas av eller
sättas på med S-IPA-knappen.
6Automatisk rattrörelse
Visar när ratten hanteras
automatiskt.
7Visning av parkeringssensor/dörrarnas
läge (öppna/stänga)
→Sid. 231
Kontrollampan S-IPA i mätaren
(→Sid. 75)
Kontrollampan tänds när den
automatiska rattvridningsfunktionen
utförs av den intelligenta
Off
Exit parallel parking
assist mode
Off
Exit parallel parking
assist mode
4.5 Använda förarstödssystemen
247
4
Körning

parkeringsassistansen. När kontrollen
avslutas blinkar kontrollampan en kort
stund och slocknar sedan.
Toyotas parkeringssensor,
snabbmeddelande
Om Toyota parkeringssensor känner av
ett hinder medan den intelligenta
parkeringshjälpen är aktiverad visas
parkeringssensordisplayen automatiskt
på vägledningsskärmen (→Sid. 231),
oavsett om funktionen är påslagen eller
avstängd. (→Sid. 231)
Stänga av eller stoppa assisterat läge
Assisterat läge stängs av eller stoppas i
följande fall.
Assistans stängs av när
• Systemets funktion förtemperaturskydd är aktivt
• En funktionsstörning föreligger i systemet
• Systemet bedömer att miljön inte är lämplig för fortsatt
parkeringsassistans
Om assistansen stängs av ska du hålla
hårt i ratten, trampa ned bromspedalen
och stanna bilen.
Börja om från början eftersom systemet
är redan avstängt. Använd ratten på
vanligt sätt när du fortsätter att parkera
manuellt.
Assistansen stängs av när
• Ratten vrids
• Bilens hastighet överskrider 7 km/tim under assistansen
• Den intelligenta autobromsen är aktiv
En summerton hörs och meddelandet
som visar att bilen eventuellt kommer
att överskrida hastighetsgränsen.
Trampa genast på bromspedalen för att
sakta in bilen när meddelandet visas. Om
bilen fortsätter att accelerera avbryts
assistansen när körhastigheten
överskrider en viss gräns. (→Sid. 263)
Fickparkering (assisterat läge för
fickparkering)
Sammanfattning av funktioner
Om ett parkeringsutrymme kan kännas
av vägleds du framåt tills du kommer till
startläget för assistansen, därefter kan
assistansläget för fickparkering
användas. Beroende på
parkeringsutrymmet och andra
förutsättningar lämnas även assistans
med fler rattvridningar vid behov.
4.5 Använda förarstödssystemen Om assistansen stoppas kan den
återupptas genom att följa
anvisningarna på skärmen.
Om bilens hastighet är
nära att
överskrida hastighetsgränsen under
assistansen
248 Om bilens hastighet är
nära att
överskrida hastighetsgränsen under
assistansen
