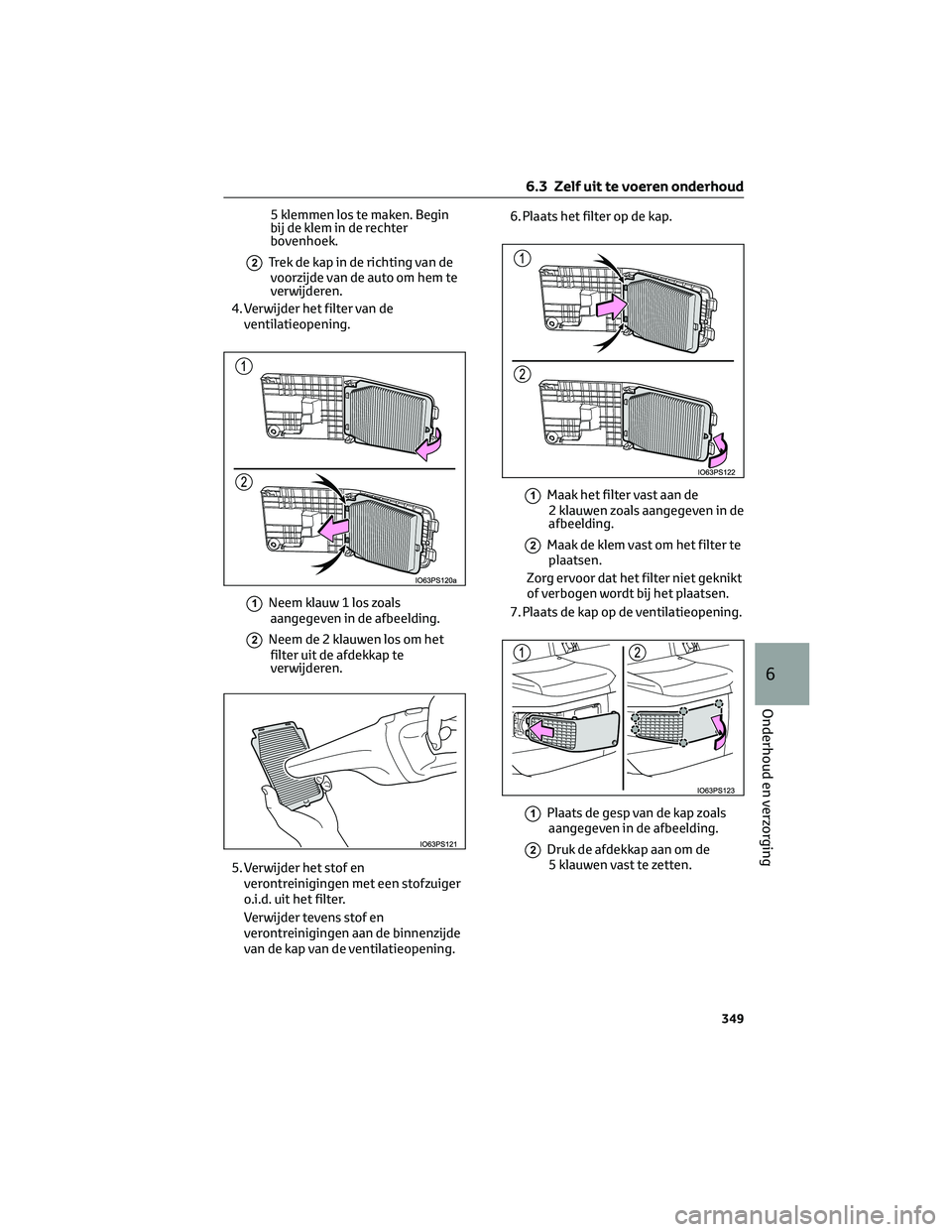

5 klemmen los te maken. Begin
bij de klem in de rechter
bovenhoek.
2Trek de kap in de richting van de
voorzijde van de auto om hem te
verwijderen.
4. Verwijder het filter van de
ventilatieopening.
1Neem klauw 1 los zoals
aangegeven in de afbeelding.
2Neem de 2 klauwen los om het
filter uit de afdekkap te
verwijderen.
5. Verwijder het stof en
verontreinigingen met een stofzuiger
o.i.d. uit het filter.
Verwijder tevens stof en
verontreinigingen aan de binnenzijde
van de kap van de ventilatieopening.6. Plaats het filter op de kap.
1Maak het filter vast aan de
2 klauwen zoals aangegeven in de
afbeelding.
2Maak de klem vast om het filter te
plaatsen.
Zorg ervoor dat het filter niet geknikt
of verbogen wordt bij het plaatsen.
7. Plaats de kap op de ventilatieopening.
1Plaats de gesp van de kap zoals
aangegeven in de afbeelding.
2Druk de afdekkap aan om de
5 klauwen vast te zetten.
6.3 Zelf uit te voeren onderhoud
349
6
Onderhoud en verzorging

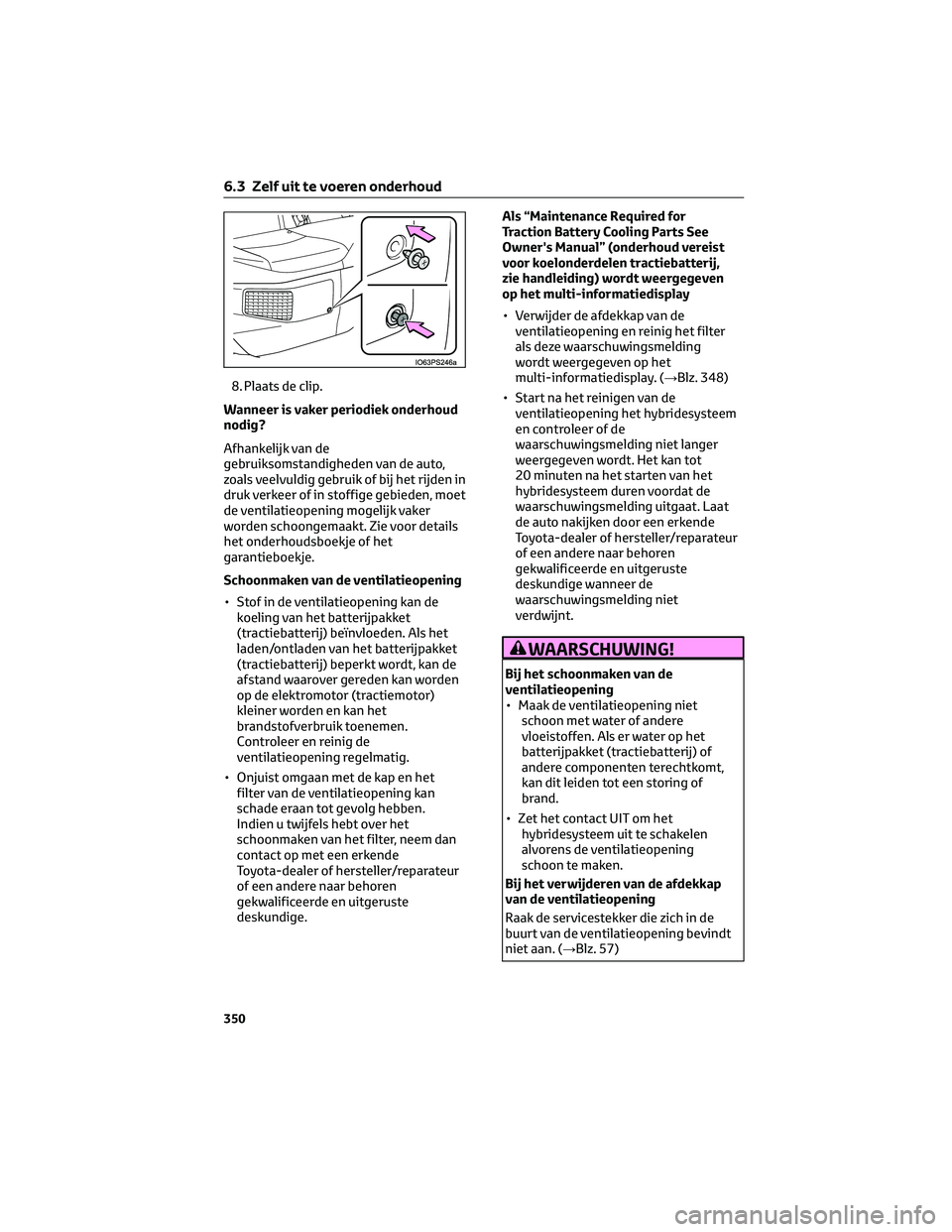

8. Plaats de clip.
Wanneer is vaker periodiek onderhoud
nodig?
Afhankelijk van de
gebruiksomstandigheden van de auto,
zoals veelvuldig gebruik of bij het rijden in
druk verkeer of in stoffige gebieden, moet
de ventilatieopening mogelijk vaker
worden schoongemaakt. Zie voor details
het onderhoudsboekje of het
garantieboekje.
Schoonmaken van de ventilatieopening
• Stof in de ventilatieopening kan de
koeling van het batterijpakket
(tractiebatterij) beïnvloeden. Als het
laden/ontladen van het batterijpakket
(tractiebatterij) beperkt wordt, kan de
afstand waarover gereden kan worden
op de elektromotor (tractiemotor)
kleiner worden en kan het
brandstofverbruik toenemen.
Controleer en reinig de
ventilatieopening regelmatig.
• Onjuist omgaan met de kap en het
filter van de ventilatieopening kan
schade eraan tot gevolg hebben.
Indien u twijfels hebt over het
schoonmaken van het filter, neem dan
contact op met een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner's Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
• Verwijder de afdekkap van de
ventilatieopening en reinig het filter
als deze waarschuwingsmelding
wordt weergegeven op het
multi-informatiedisplay. (→Blz. 348)
• Start na het reinigen van de
ventilatieopening het hybridesysteem
en controleer of de
waarschuwingsmelding niet langer
weergegeven wordt. Het kan tot
20 minuten na het starten van het
hybridesysteem duren voordat de
waarschuwingsmelding uitgaat. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige wanneer de
waarschuwingsmelding niet
verdwijnt.
WAARSCHUWING!
Bij het schoonmaken van de
ventilatieopening
• Maak de ventilatieopening niet
schoon met water of andere
vloeistoffen. Als er water op het
batterijpakket (tractiebatterij) of
andere componenten terechtkomt,
kan dit leiden tot een storing of
brand.
• Zet het contact UIT om het
hybridesysteem uit te schakelen
alvorens de ventilatieopening
schoon te maken.
Bij het verwijderen van de afdekkap
van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt
niet aan. (→Blz. 57)
6.3 Zelf uit te voeren onderhoud
350

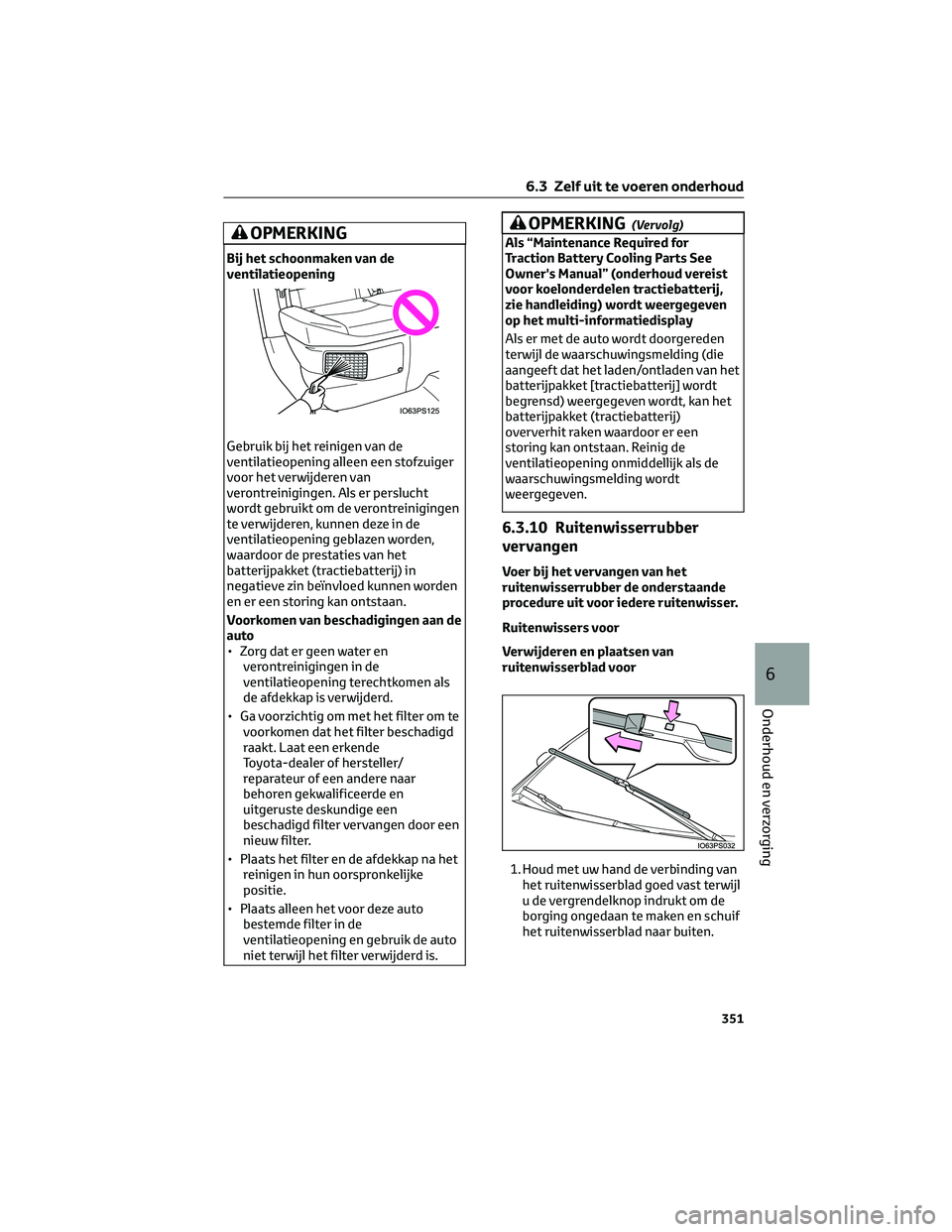

OPMERKING
Bij het schoonmaken van de
ventilatieopening
Gebruik bij het reinigen van de
ventilatieopening alleen een stofzuiger
voor het verwijderen van
verontreinigingen. Als er perslucht
wordt gebruikt om de verontreinigingen
te verwijderen, kunnen deze in de
ventilatieopening geblazen worden,
waardoor de prestaties van het
batterijpakket (tractiebatterij) in
negatieve zin beïnvloed kunnen worden
en er een storing kan ontstaan.
Voorkomen van beschadigingen aan de
auto
• Zorg dat er geen water en
verontreinigingen in de
ventilatieopening terechtkomen als
de afdekkap is verwijderd.
• Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende
Toyota-dealer of hersteller/
reparateur of een andere naar
behoren gekwalificeerde en
uitgeruste deskundige een
beschadigd filter vervangen door een
nieuw filter.
• Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke
positie.
• Plaats alleen het voor deze auto
bestemde filter in de
ventilatieopening en gebruik de auto
niet terwijl het filter verwijderd is.
OPMERKING(Vervolg)
Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner's Manual” (onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden
terwijl de waarschuwingsmelding (die
aangeeft dat het laden/ontladen van het
batterijpakket [tractiebatterij] wordt
begrensd) weergegeven wordt, kan het
batterijpakket (tractiebatterij)
oververhit raken waardoor er een
storing kan ontstaan. Reinig de
ventilatieopening onmiddellijk als de
waarschuwingsmelding wordt
weergegeven.
6.3.10 Ruitenwisserrubber
vervangen
Voer bij het vervangen van het
ruitenwisserrubber de onderstaande
procedure uit voor iedere ruitenwisser.
Ruitenwissers voor
Verwijderen en plaatsen van
ruitenwisserblad voor
1. Houd met uw hand de verbinding van
het ruitenwisserblad goed vast terwijl
u de vergrendelknop indrukt om de
borging ongedaan te maken en schuif
het ruitenwisserblad naar buiten.
6.3 Zelf uit te voeren onderhoud
351
6
Onderhoud en verzorging

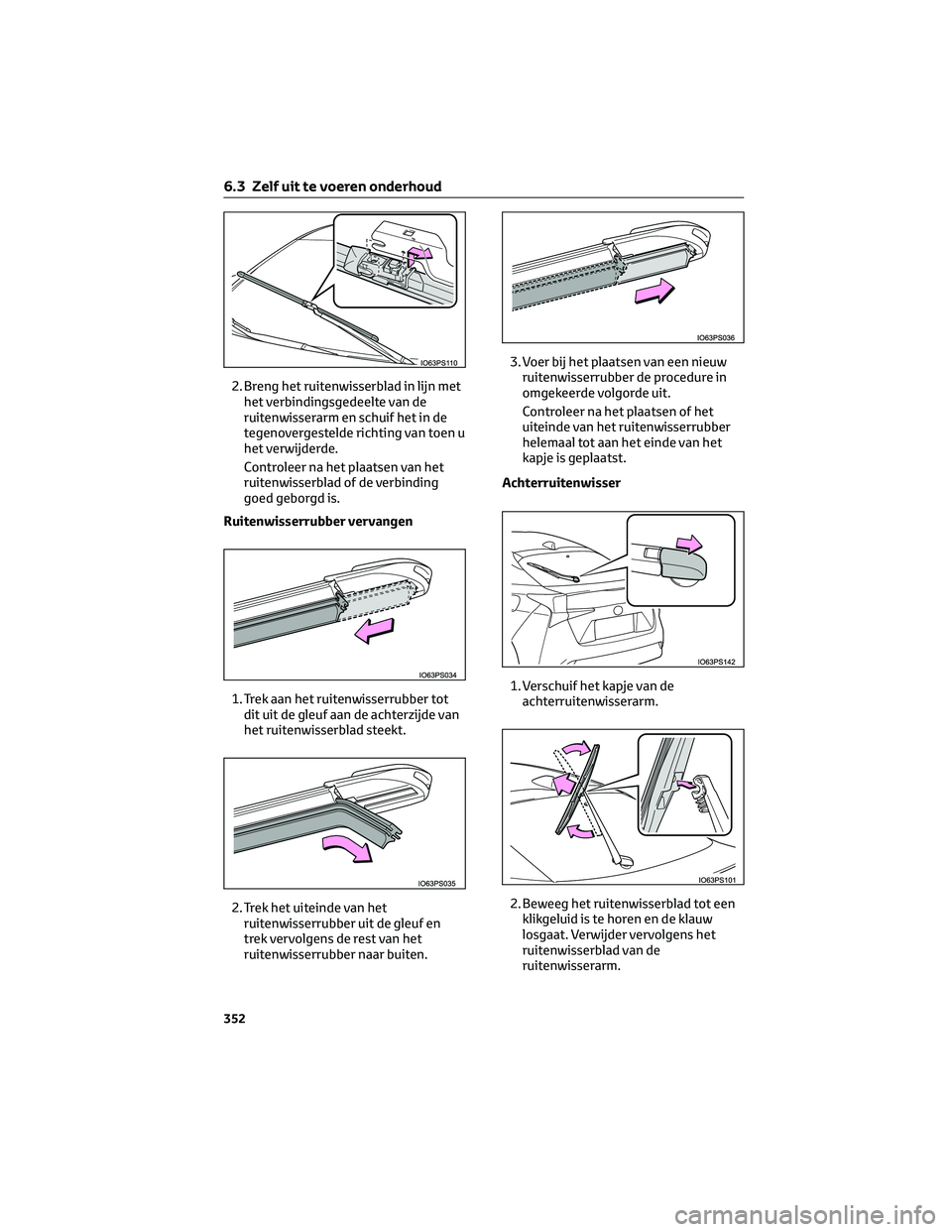

2. Breng het ruitenwisserblad in lijn met
het verbindingsgedeelte van de
ruitenwisserarm en schuif het in de
tegenovergestelde richting van toen u
het verwijderde.
Controleer na het plaatsen van het
ruitenwisserblad of de verbinding
goed geborgd is.
Ruitenwisserrubber vervangen
1. Trek aan het ruitenwisserrubber tot
dit uit de gleuf aan de achterzijde van
het ruitenwisserblad steekt.
2. Trek het uiteinde van het
ruitenwisserrubber uit de gleuf en
trek vervolgens de rest van het
ruitenwisserrubber naar buiten.3. Voer bij het plaatsen van een nieuw
ruitenwisserrubber de procedure in
omgekeerde volgorde uit.
Controleer na het plaatsen of het
uiteinde van het ruitenwisserrubber
helemaal tot aan het einde van het
kapje is geplaatst.
Achterruitenwisser
1. Verschuif het kapje van de
achterruitenwisserarm.
2. Beweeg het ruitenwisserblad tot een
klikgeluid is te horen en de klauw
losgaat. Verwijder vervolgens het
ruitenwisserblad van de
ruitenwisserarm.
6.3 Zelf uit te voeren onderhoud
352

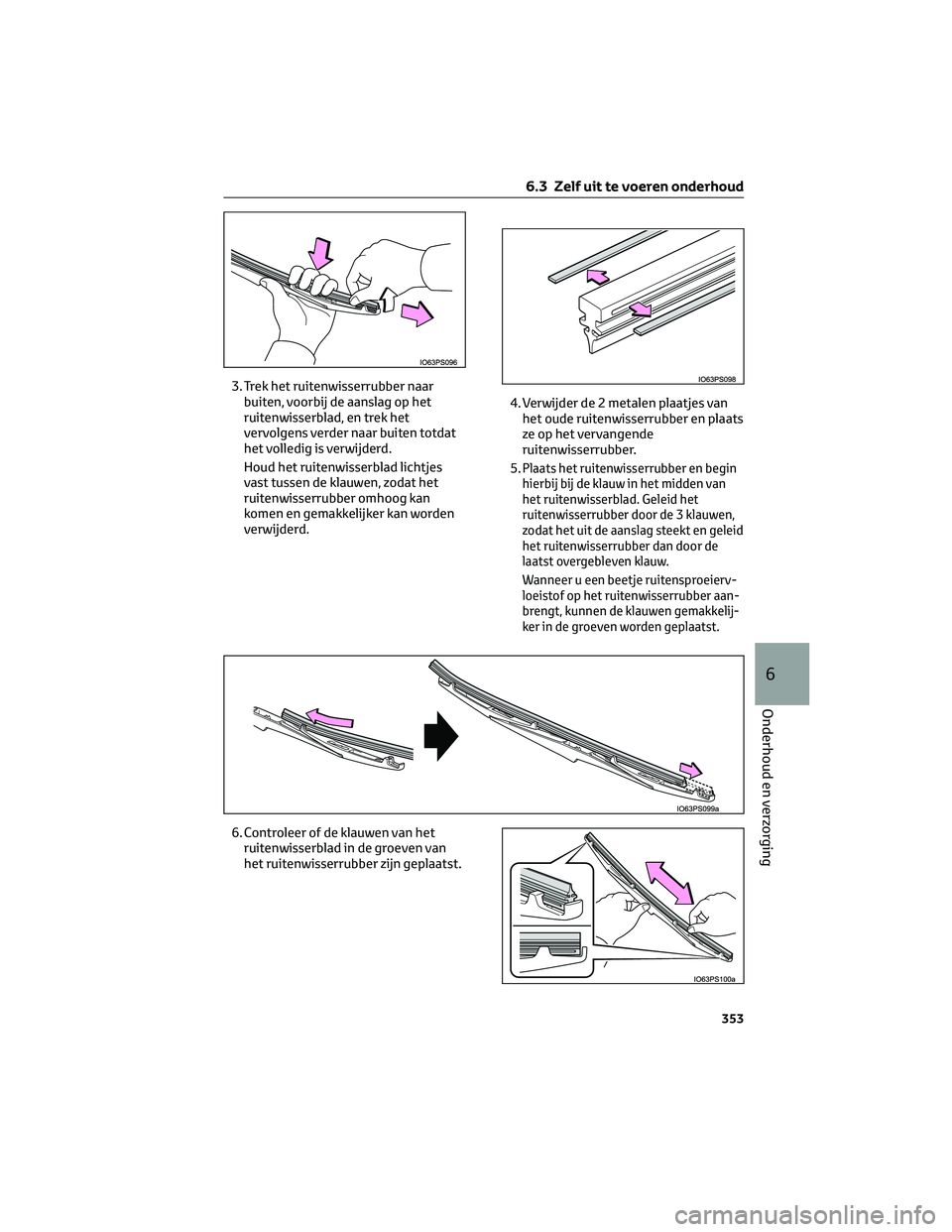

3. Trek het ruitenwisserrubber naar
buiten, voorbij de aanslag op het
ruitenwisserblad, en trek het
vervolgens verder naar buiten totdat
het volledig is verwijderd.
Houd het ruitenwisserblad lichtjes
vast tussen de klauwen, zodat het
ruitenwisserrubber omhoog kan
komen en gemakkelijker kan worden
verwijderd.4. Verwijder de 2 metalen plaatjes van
het oude ruitenwisserrubber en plaats
ze op het vervangende
ruitenwisserrubber.
5.
Plaats het ruitenwisserrubber en begin
hierbij bij de klauw in het midden van
het ruitenwisserblad. Geleid het
ruitenwisserrubber door de 3 klauwen,
zodat het uit de aanslag steekt en geleid
het ruitenwisserrubber dan door de
laatst overgebleven klauw.
Wanneer u een beetje ruitensproeierv-
loeistof op het ruitenwisserrubber aan-
brengt, kunnen de klauwen gemakkelij-
ker in de groeven worden geplaatst.
6. Controleer of de klauwen van het
ruitenwisserblad in de groeven van
het ruitenwisserrubber zijn geplaatst.
6.3 Zelf uit te voeren onderhoud
353
6
Onderhoud en verzorging

• Als de klauwen van het
ruitenwisserblad niet in de groeven
van het ruitenwisserrubber zijn
geplaatst, pak dan het
ruitenwisserrubber vast en schuif
het een aantal keer naar voren en
achteren om de klauwen in de
groeven te plaatsen.
• Til het midden van het
ruitenwisserrubber iets op om
ervoor te zorgen dat het rubber
gemakkelijker kan worden
verschoven.
7. Volg bij het plaatsen van een
ruitenwisserblad de procedure in stap
1en2in omgekeerde volgorde.
Controleer na het plaatsen van het
ruitenwisserblad of de verbinding
goed geborgd is.
Omgaan met het ruitenwisserblad en
ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen
of ruitenwisserrubbers kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het zelf vervangen van de
ruitenwisserbladen of ruitenwisserrubbers,
neem dan contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Kapje ruitenwisserblad voor
Het kapje kan niet worden verwijderd,
aangezien het in het ruitenwisserblad
voor is geïntegreerd.
OPMERKING
Voorkomen van schade
• Let op dat de klauwen niet beschadigd
raken bij het vervangen van het
ruitenwisserrubber.
• Plaats, nadat het ruitenwisserblad van
de ruitenwisserarm is verwijderd, een
doek o.i.d. tussen de achterruit en de
ruitenwisserarm om beschadiging
van de achterruit te voorkomen.
OPMERKING(Vervolg)
• Trek niet te hard aan het
ruitenwisserrubber en vervorm de
metalen plaatjes ervan niet.
6.3.11 Batterij elektronische
sleutel
Vervang de batterij door een nieuw
exemplaar als deze ontladen raakt.
De volgende zaken zijn benodigd:
• Sleufkopschroevendraaier
• Lithiumbatterij CR2032
Batterij vervangen
1. Maak de borging ongedaan en neem
de mechanische sleutel uit de houder.
2. Verwijder de kap.
Gebruik het juiste formaat
schroevendraaier. Wanneer u
geforceerd wrikt, kan het kapje
beschadigd raken.
Omwikkel het uiteinde van de
schroevendraaier met een doek om
schade aan de sleutel te voorkomen.
6.3 Zelf uit te voeren onderhoud
354

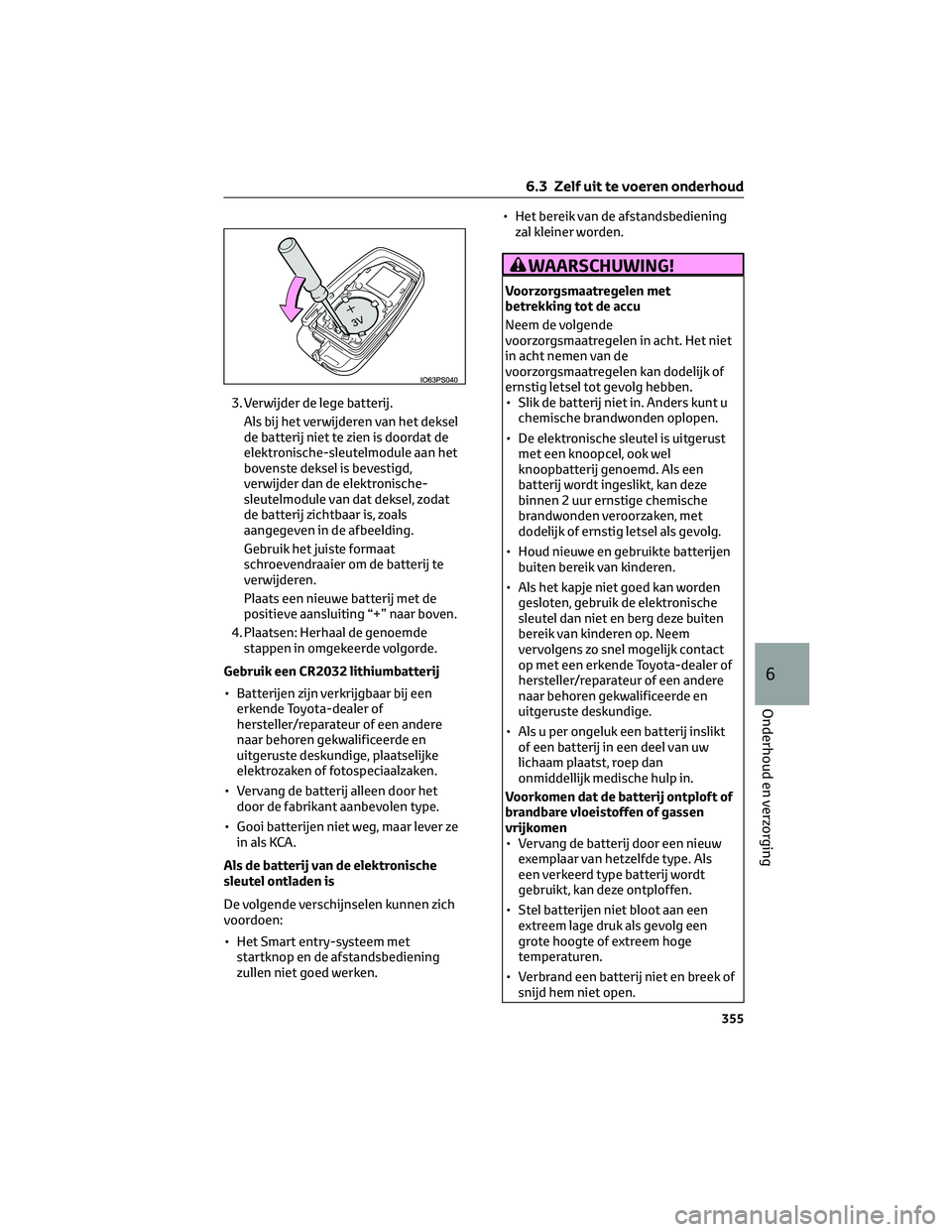

3. Verwijder de lege batterij.
Als bij het verwijderen van het deksel
de batterij niet te zien is doordat de
elektronische-sleutelmodule aan het
bovenste deksel is bevestigd,
verwijder dan de elektronische-
sleutelmodule van dat deksel, zodat
de batterij zichtbaar is, zoals
aangegeven in de afbeelding.
Gebruik het juiste formaat
schroevendraaier om de batterij te
verwijderen.
Plaats een nieuwe batterij met de
positieve aansluiting “+” naar boven.
4. Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Gebruik een CR2032 lithiumbatterij
• Batterijen zijn verkrijgbaar bij een
erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige, plaatselijke
elektrozaken of fotospeciaalzaken.
• Vervang de batterij alleen door het
door de fabrikant aanbevolen type.
• Gooi batterijen niet weg, maar lever ze
in als KCA.
Als de batterij van de elektronische
sleutel ontladen is
De volgende verschijnselen kunnen zich
voordoen:
• Het Smart entry-systeem met
startknop en de afstandsbediening
zullen niet goed werken.• Het bereik van de afstandsbediening
zal kleiner worden.
WAARSCHUWING!
Voorzorgsmaatregelen met
betrekking tot de accu
Neem de volgende
voorzorgsmaatregelen in acht. Het niet
in acht nemen van de
voorzorgsmaatregelen kan dodelijk of
ernstig letsel tot gevolg hebben.
• Slik de batterij niet in. Anders kunt u
chemische brandwonden oplopen.
• De elektronische sleutel is uitgerust
met een knoopcel, ook wel
knoopbatterij genoemd. Als een
batterij wordt ingeslikt, kan deze
binnen 2 uur ernstige chemische
brandwonden veroorzaken, met
dodelijk of ernstig letsel als gevolg.
• Houd nieuwe en gebruikte batterijen
buiten bereik van kinderen.
• Als het kapje niet goed kan worden
gesloten, gebruik de elektronische
sleutel dan niet en berg deze buiten
bereik van kinderen op. Neem
vervolgens zo snel mogelijk contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
• Als u per ongeluk een batterij inslikt
of een batterij in een deel van uw
lichaam plaatst, roep dan
onmiddellijk medische hulp in.
Voorkomen dat de batterij ontploft of
brandbare vloeistoffen of gassen
vrijkomen
• Vervang de batterij door een nieuw
exemplaar van hetzelfde type. Als
een verkeerd type batterij wordt
gebruikt, kan deze ontploffen.
• Stel batterijen niet bloot aan een
extreem lage druk als gevolg een
grote hoogte of extreem hoge
temperaturen.
• Verbrand een batterij niet en breek of
snijd hem niet open.
6.3 Zelf uit te voeren onderhoud
355
6
Onderhoud en verzorging

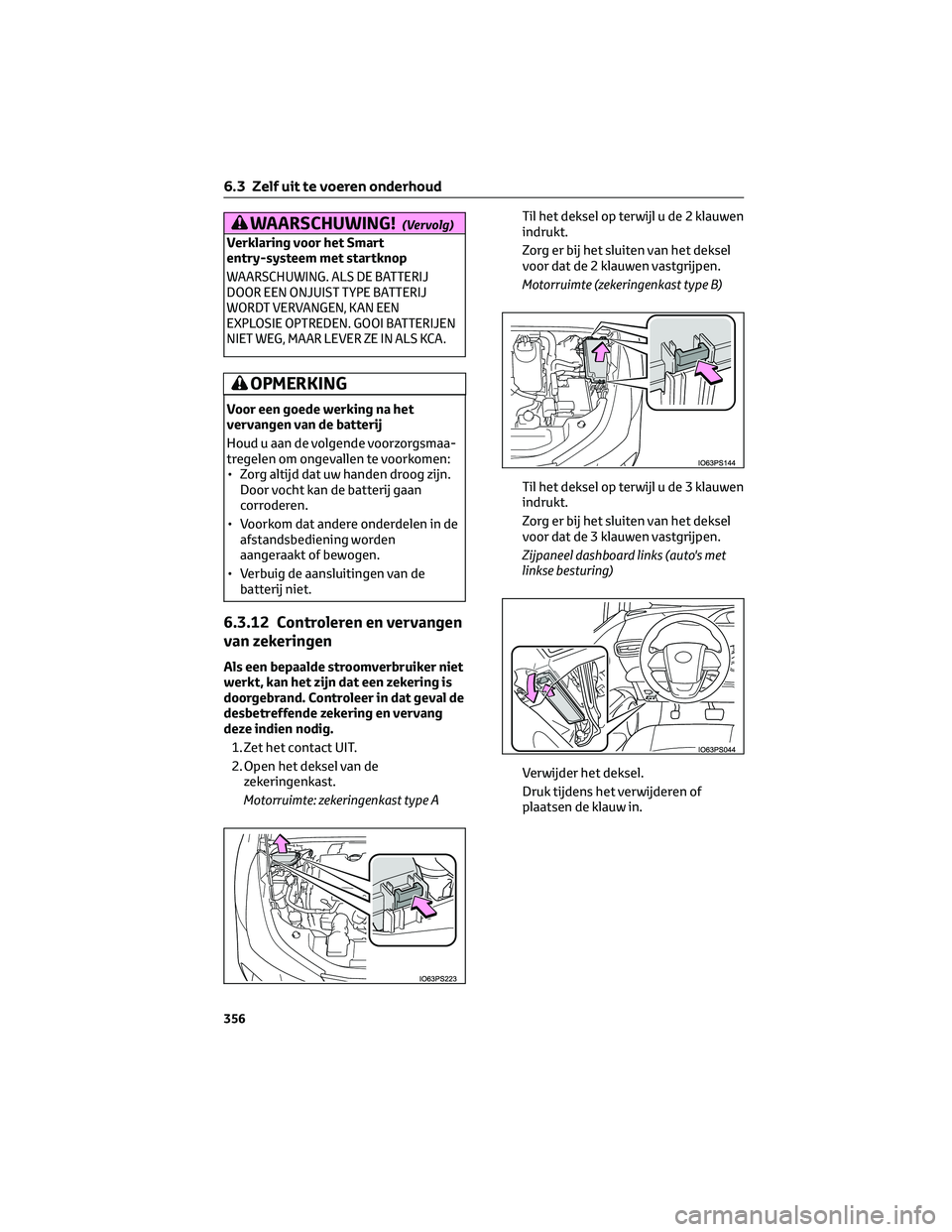

WAARSCHUWING!(Vervolg)
Verklaring voor het Smart
entry-systeem met startknop
WAARSCHUWING. ALS DE BATTERIJ
DOOR EEN ONJUIST TYPE BATTERIJ
WORDT VERVANGEN, KAN EEN
EXPLOSIE OPTREDEN. GOOI BATTERIJEN
NIET WEG, MAAR LEVER ZE IN ALS KCA.
OPMERKING
Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende voorzorgsmaa-
tregelen om ongevallen te voorkomen:
• Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan
corroderen.
• Voorkom dat andere onderdelen in de
afstandsbediening worden
aangeraakt of bewogen.
• Verbuig de aansluitingen van de
batterij niet.
6.3.12 Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbruiker niet
werkt, kan het zijn dat een zekering is
doorgebrand. Controleer in dat geval de
desbetreffende zekering en vervang
deze indien nodig.
1. Zet het contact UIT.
2. Open het deksel van de
zekeringenkast.
Motorruimte: zekeringenkast type ATil het deksel op terwijl u de 2 klauwen
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 2 klauwen vastgrijpen.
Motorruimte (zekeringenkast type B)
Til het deksel op terwijl u de 3 klauwen
indrukt.
Zorg er bij het sluiten van het deksel
voor dat de 3 klauwen vastgrijpen.
Zijpaneel dashboard links (auto's met
linkse besturing)
Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
6.3 Zelf uit te voeren onderhoud
356

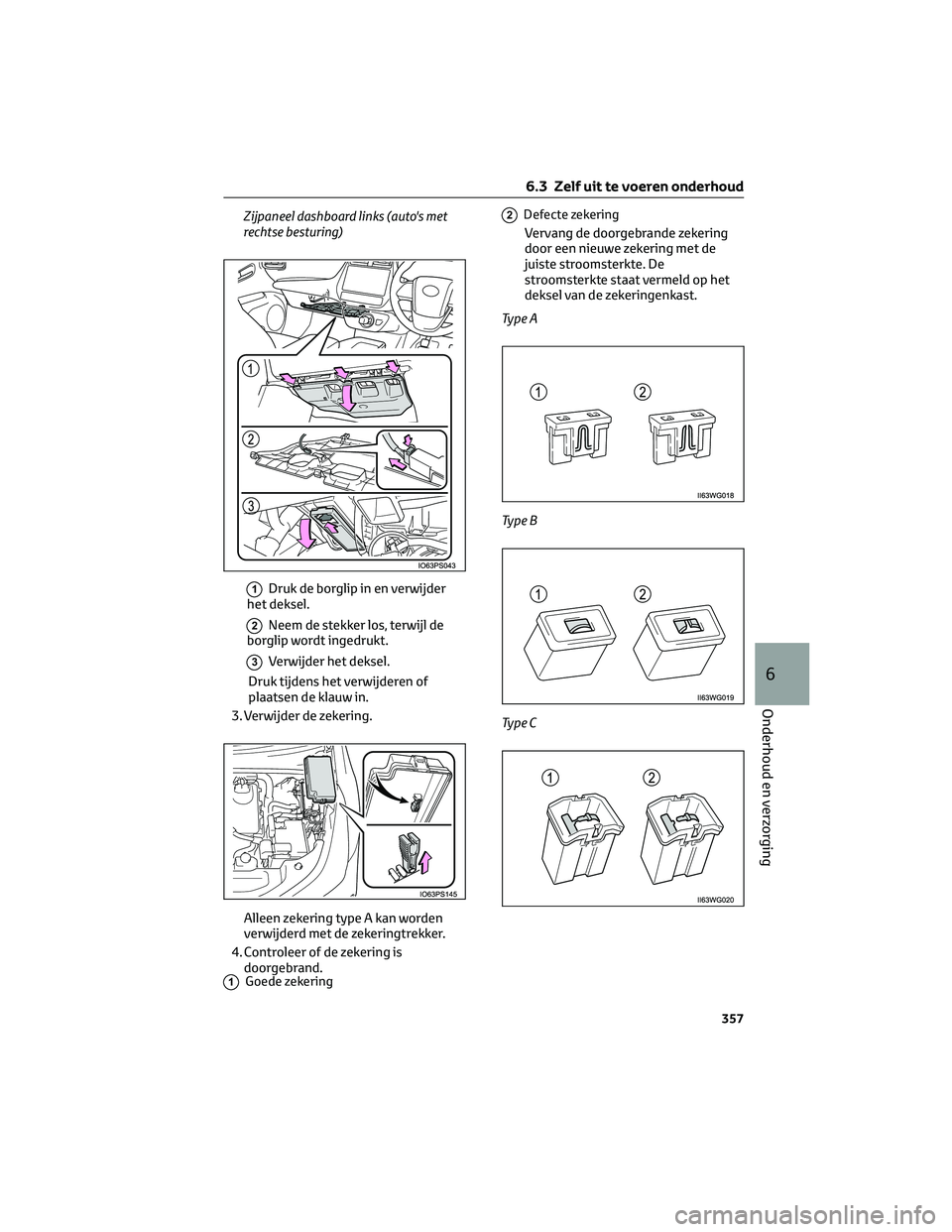

Zijpaneel dashboard links (auto's met
rechtse besturing)
1Druk de borglip in en verwijder
het deksel.
2Neem de stekker los, terwijl de
borglip wordt ingedrukt.
3Verwijder het deksel.
Druk tijdens het verwijderen of
plaatsen de klauw in.
3. Verwijder de zekering.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
4. Controleer of de zekering is
doorgebrand.
1Goede zekering
2Defecte zekering
Vervang de doorgebrande zekering
door een nieuwe zekering met de
juiste stroomsterkte. De
stroomsterkte staat vermeld op het
deksel van de zekeringenkast.
Ty p e A
Ty p e B
Ty p e C
6.3 Zelf uit te voeren onderhoud
357
6
Onderhoud en verzorging

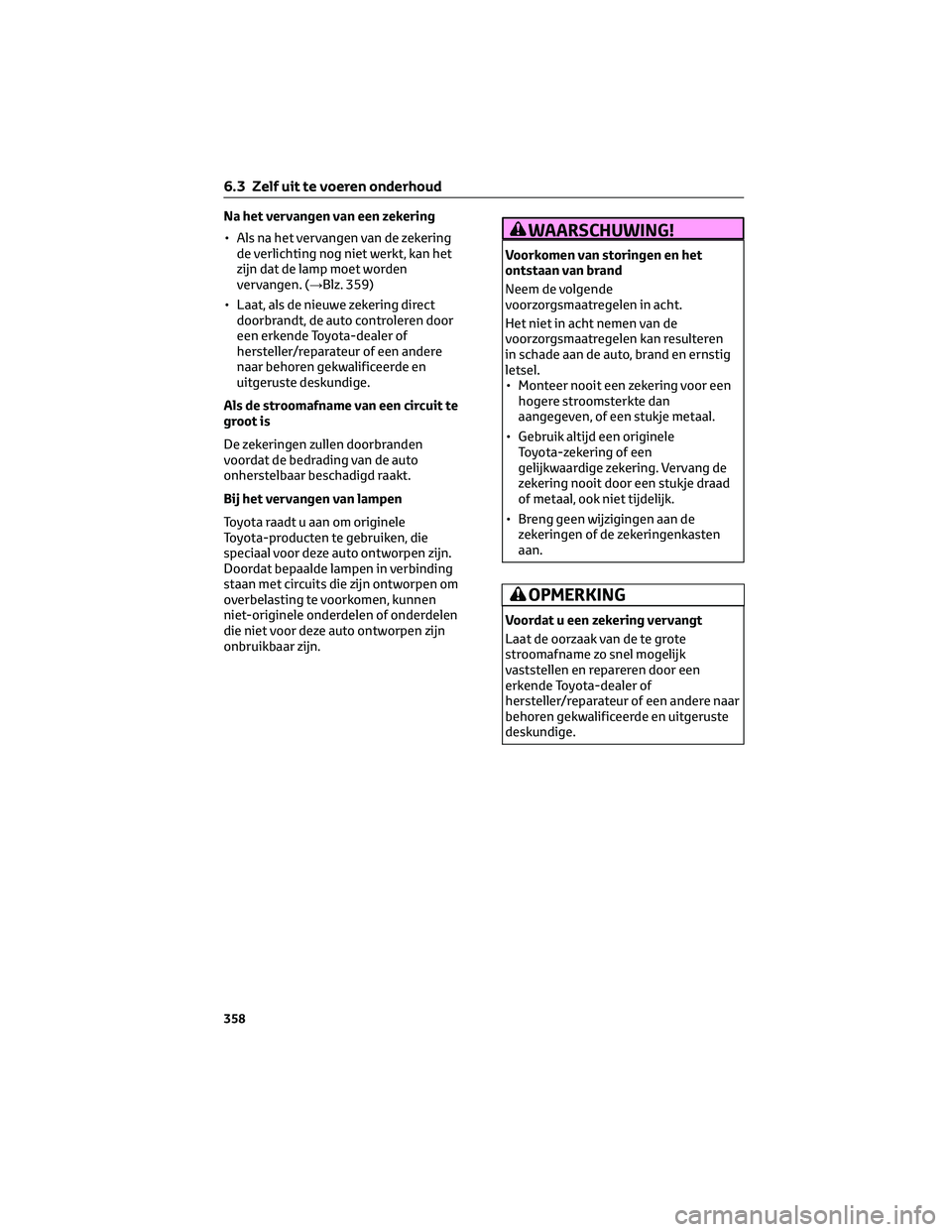

Na het vervangen van een zekering
• Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het
zijn dat de lamp moet worden
vervangen. (→Blz. 359)
• Laat, als de nieuwe zekering direct
doorbrandt, de auto controleren door
een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden
voordat de bedrading van de auto
onherstelbaar beschadigd raakt.
Bij het vervangen van lampen
Toyota raadt u aan om originele
Toyota-producten te gebruiken, die
speciaal voor deze auto ontworpen zijn.
Doordat bepaalde lampen in verbinding
staan met circuits die zijn ontworpen om
overbelasting te voorkomen, kunnen
niet-originele onderdelen of onderdelen
die niet voor deze auto ontworpen zijn
onbruikbaar zijn.WAARSCHUWING!
Voorkomen van storingen en het
ontstaan van brand
Neem de volgende
voorzorgsmaatregelen in acht.
Het niet in acht nemen van de
voorzorgsmaatregelen kan resulteren
in schade aan de auto, brand en ernstig
letsel.
• Monteer nooit een zekering voor een
hogere stroomsterkte dan
aangegeven, of een stukje metaal.
• Gebruik altijd een originele
Toyota-zekering of een
gelijkwaardige zekering. Vervang de
zekering nooit door een stukje draad
of metaal, ook niet tijdelijk.
• Breng geen wijzigingen aan de
zekeringen of de zekeringenkasten
aan.
OPMERKING
Voordat u een zekering vervangt
Laat de oorzaak van de te grote
stroomafname zo snel mogelijk
vaststellen en repareren door een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
6.3 Zelf uit te voeren onderhoud
358
