TOYOTA PRIUS 2023 Manuale duso (in Italian)

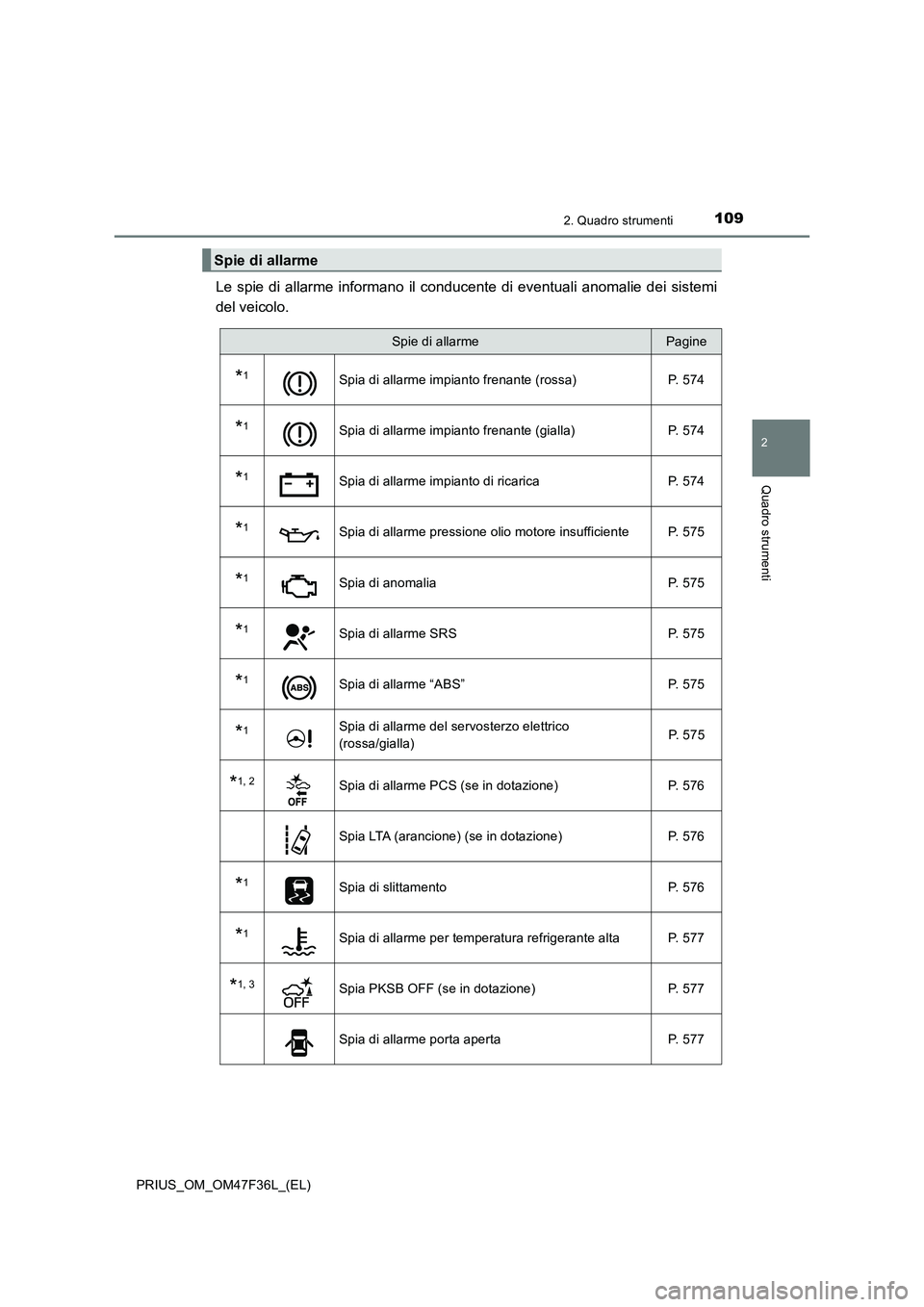

1092. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47F36L_(EL)
Le spie di allarme informano il conducente di eventuali anomalie dei sistemi
del veicolo.
Spie di allarme
Spie di allarmePagine
*1Spia di allarme impianto frenante (rossa) P. 574
*1Spia di allarme impianto frenante (gialla) P. 574
*1Spia di allarme impianto di ricarica P. 574
*1Spia di allarme pressione olio motore insufficiente P. 575
*1Spia di anomalia P. 575
*1Spia di allarme SRS P. 575
*1Spia di allarme “ABS” P. 575
*1Spia di allarme del servosterzo elettrico
(rossa/gialla) P. 5 7 5
*1, 2Spia di allarme PCS (se in dotazione) P. 576
Spia LTA (arancione) (se in dotazione) P. 576
*1Spia di slittamento P. 576
*1Spia di allarme per temperatura refrigerante alta P. 577
*1, 3Spia PKSB OFF (se in dotazione) P. 577
Spia di allarme porta aperta P. 577

1102. Quadro strumenti
PRIUS_OM_OM47F36L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo qualche secondo. Se una spia non si
accende o si spegne, potrebbe essere presente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
*2: la spia lampeggia o si accende per indicare un’anomalia.
*3: la spia lampeggia per indicare un’anomalia.

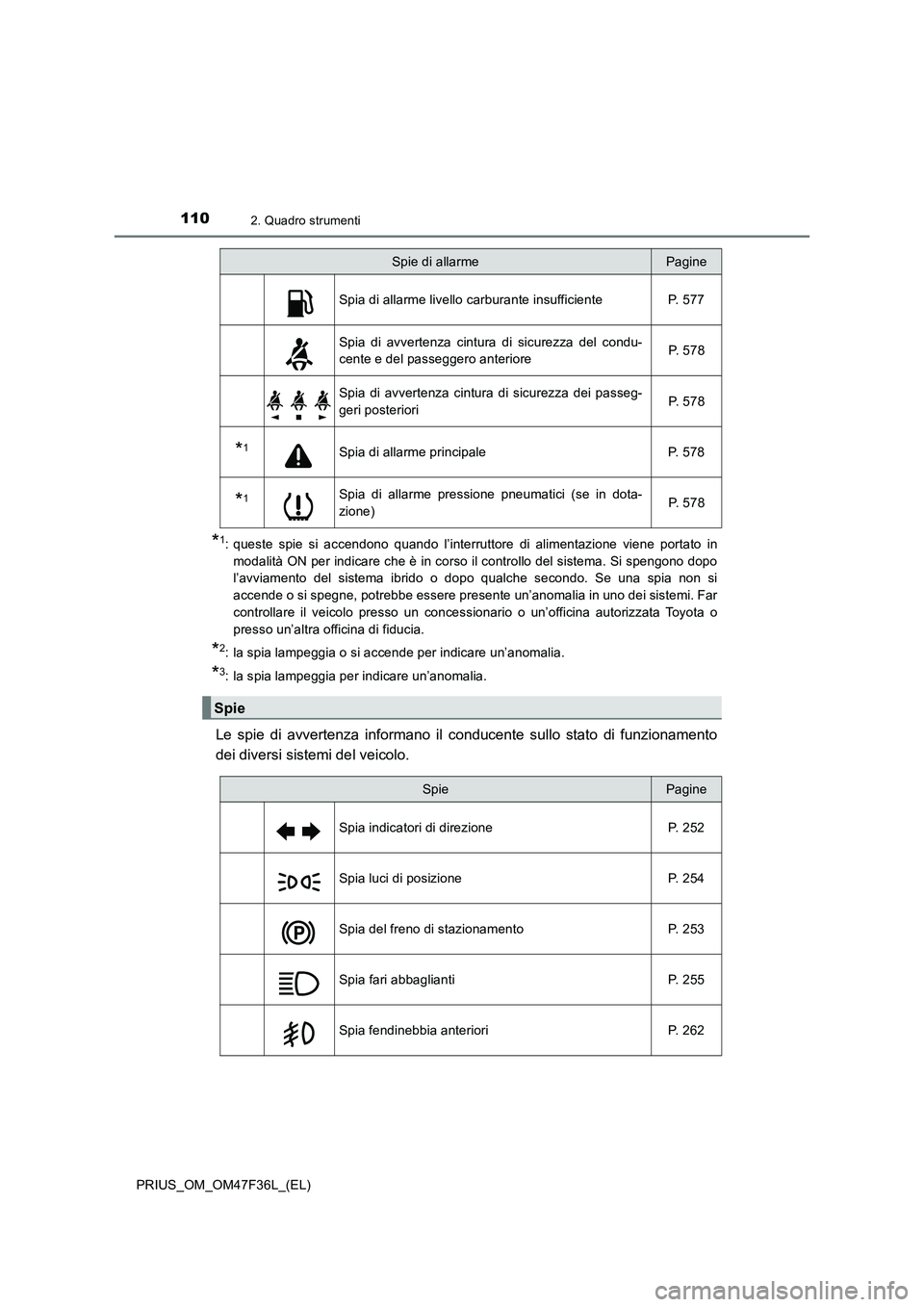

Le spie di avvertenza informano il conducente sullo stato di funzionamento
dei diversi sistemi del veicolo.
Spia di allarme livello carburante insufficiente P. 577
Spia di avvertenza cintura di sicurezza del condu-
cente e del passeggero anterioreP. 5 7 8
Spia di avvertenza cintura di sicurezza dei passeg-
geri posterioriP. 5 7 8
*1Spia di allarme principale P. 578
*1Spia di allarme pressione pneumatici (se in dota-
zione)P. 5 7 8
Spie
Spie di allarmePagine
SpiePagine
Spia indicatori di direzione P. 252
Spia luci di posizione P. 254
Spia del freno di stazionamento P. 253
Spia fari abbaglianti P. 255
Spia fendinebbia anteriori P. 262

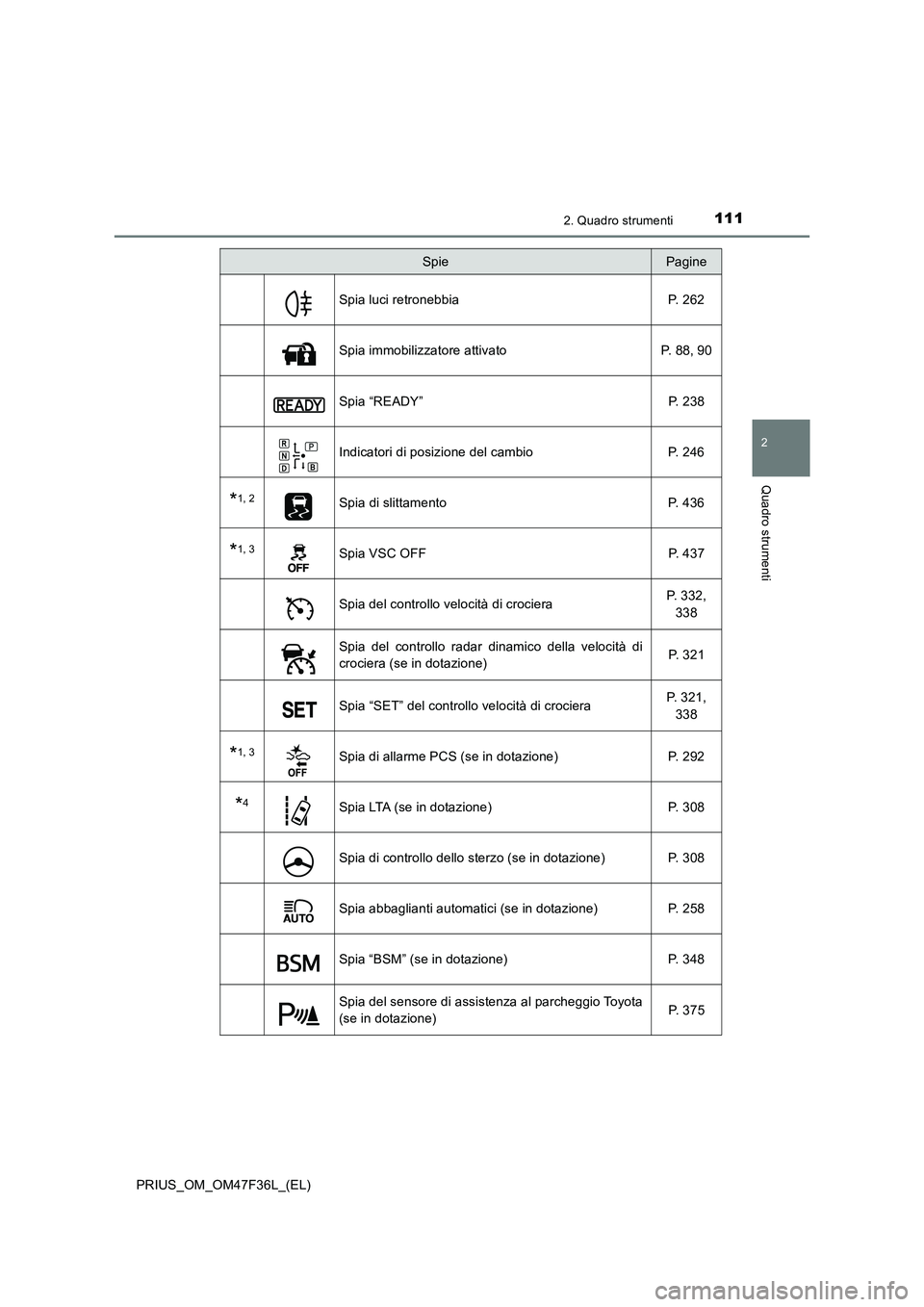

1112. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47F36L_(EL)
Spia luci retronebbia P. 262
Spia immobilizzatore attivato P. 88, 90
Spia “READY” P. 238
Indicatori di posizione del cambio P. 246
*1, 2Spia di slittamento P. 436
*1, 3Spia VSC OFF P. 437
Spia del controllo velocità di crociera P. 332,
338
Spia del controllo radar dinamico della velocità di
crociera (se in dotazione) P. 3 2 1
Spia “SET” del controllo velocità di crocieraP. 321,
338
*1, 3Spia di allarme PCS (se in dotazione) P. 292
*4Spia LTA (se in dotazione) P. 308
Spia di controllo dello sterzo (se in dotazione) P. 308
Spia abbaglianti automatici (se in dotazione) P. 258
Spia “BSM” (se in dotazione) P. 348
Spia del sensore di assistenza al parcheggio Toyota
(se in dotazione) P. 3 7 5
SpiePagine

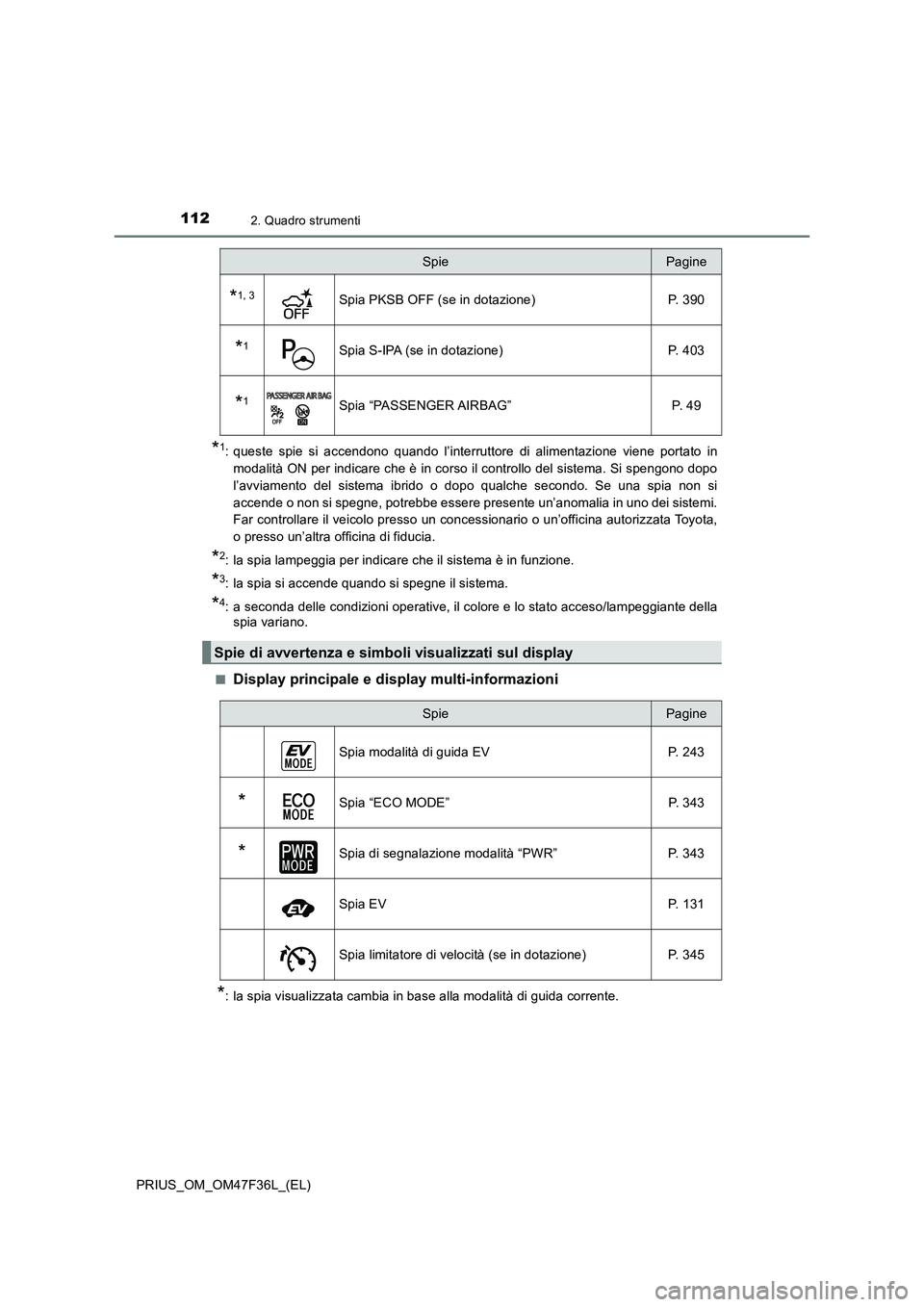

1122. Quadro strumenti
PRIUS_OM_OM47F36L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo qualche secondo. Se una spia non si
accende o non si spegne, potrebbe essere presente un’anomalia in uno dei sistemi.
Far controllare il veicolo presso un concessionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
*4: a seconda delle condizioni operative, il colore e lo stato acceso/lampeggiante della spia variano.
■Display principale e display multi-informazioni
*: la spia visualizzata cambia in base alla modalità di guida corrente.
*1, 3Spia PKSB OFF (se in dotazione) P. 390
*1Spia S-IPA (se in dotazione) P. 403
*1Spia “PASSENGER AIRBAG” P. 49
Spie di avvertenza e simboli visualizzati sul display
SpiePagine
SpiePagine
Spia modalità di guida EV P. 243
*Spia “ECO MODE” P. 343
*Spia di segnalazione modalità “PWR” P. 343
Spia EV P. 131
Spia limitatore di velocità (se in dotazione) P. 345

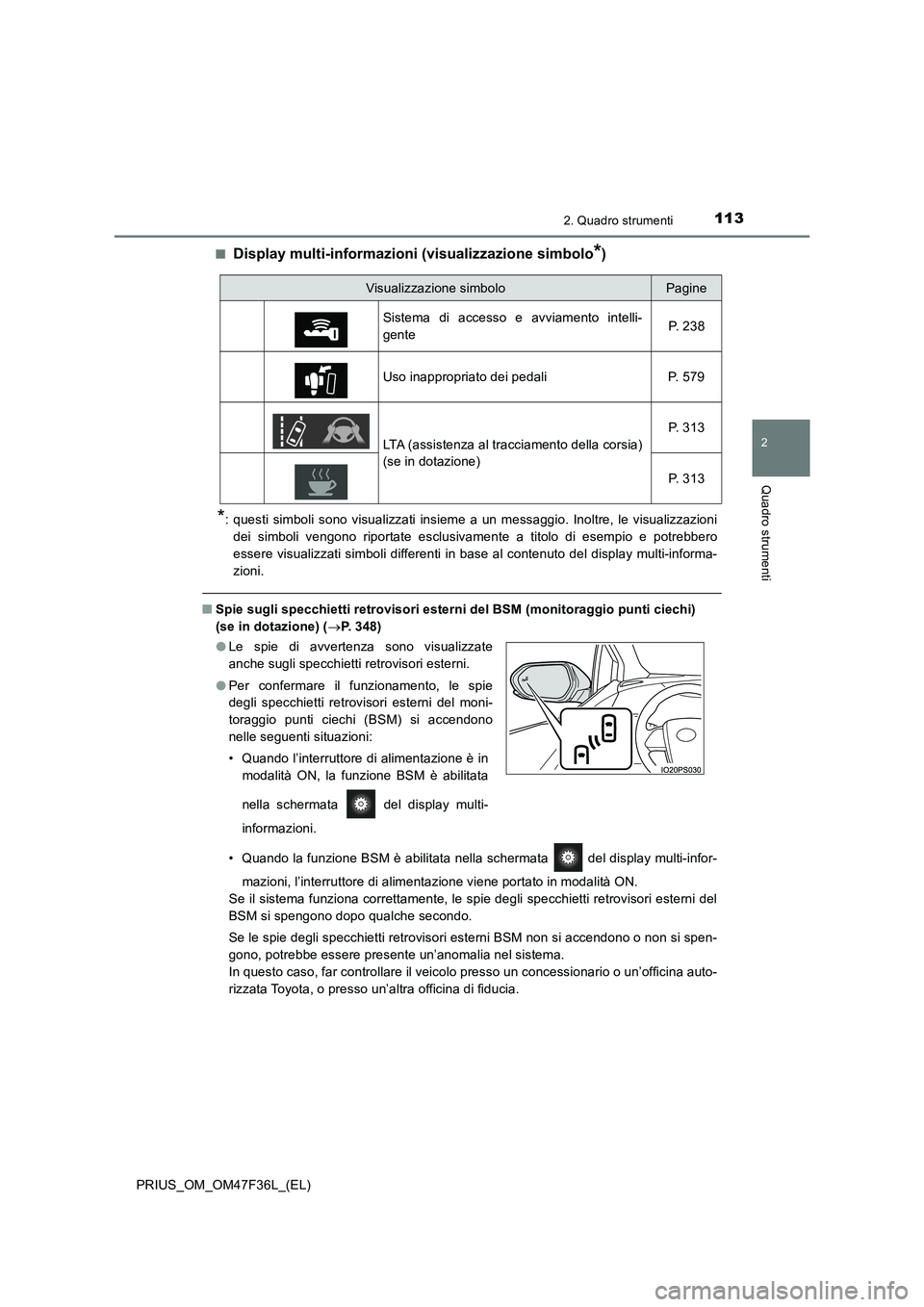

1132. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47F36L_(EL)■
Display multi-informazioni (visualizzazione simbolo*)
*: questi simboli sono visualizzati insieme a un messaggio. Inoltre, le visualizzazioni
dei simboli vengono riportate esclusivamente a titolo di esempio e potrebbero
essere visualizzati simboli differenti in base al contenuto del display multi-informa-
zioni.
■Spie sugli specchietti retrovisori esterni del BSM (monitoraggio punti ciechi)
(se in dotazione) (P. 348)
• Quando la funzione BSM è abilitata nella schermata del display multi-infor-
mazioni, l’interruttore di alimentazione viene portato in modalità ON.
Se il sistema funziona correttamente, le spie degli specchietti retrovisori esterni del
BSM si spengono dopo qualche secondo.
Se le spie degli specchietti retrovisori esterni BSM non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia nel sistema.
In questo caso, far controllare il veicolo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di fiducia.
Visualizzazione simboloPagine
Sistema di accesso e avviamento intelli-
genteP. 2 3 8
Uso inappropriato dei pedali P. 579
LTA (assistenza al tracciamento della corsia)
(se in dotazione)P. 3 1 3
P. 3 1 3
●Le spie di avvertenza sono visualizzate
anche sugli specchietti retrovisori esterni.
●Per confermare il funzionamento, le spie
degli specchietti retrovisori esterni del moni-
toraggio punti ciechi (BSM) si accendono
nelle seguenti situazioni:
• Quando l’interruttore di alimentazione è in
modalità ON, la funzione BSM è abilitata
nella schermata del display multi-
informazioni.

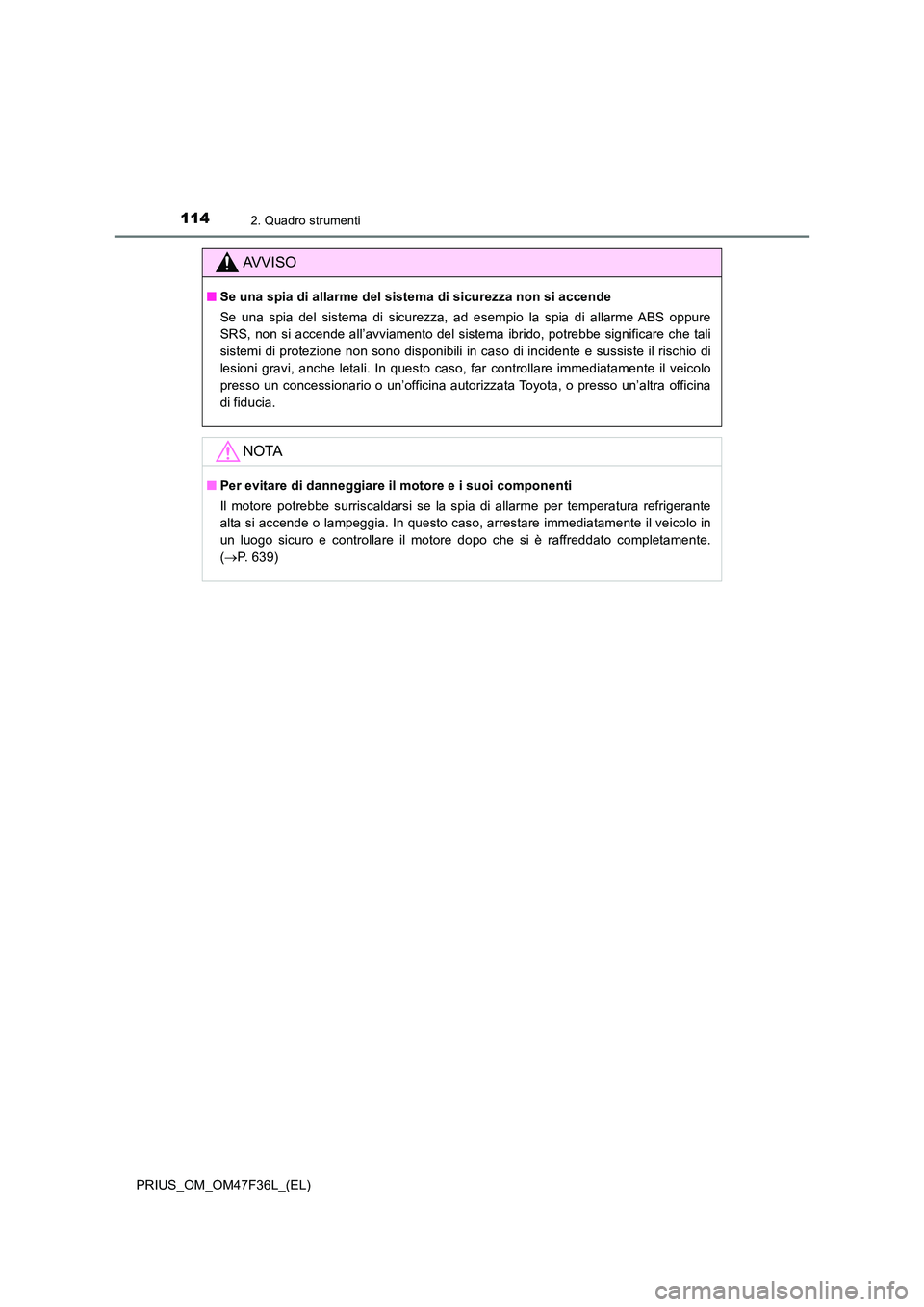

1142. Quadro strumenti
PRIUS_OM_OM47F36L_(EL)
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS oppure
SRS, non si accende all’avviamento del sistema ibrido, potrebbe significare che tali
sistemi di protezione non sono disponibili in caso di incidente e sussiste il rischio di
lesioni gravi, anche letali. In questo caso, far controllare immediatamente il veicolo
presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina
di fiducia.
NOTA
■ Per evitare di danneggiare il motore e i suoi componenti
Il motore potrebbe surriscaldarsi se la spia di allarme per temperatura refrigerante
alta si accende o lampeggia. In questo caso, arrestare immediatamente il veicolo in
un luogo sicuro e controllare il motore dopo che si è raffreddato completamente.
( P. 639)

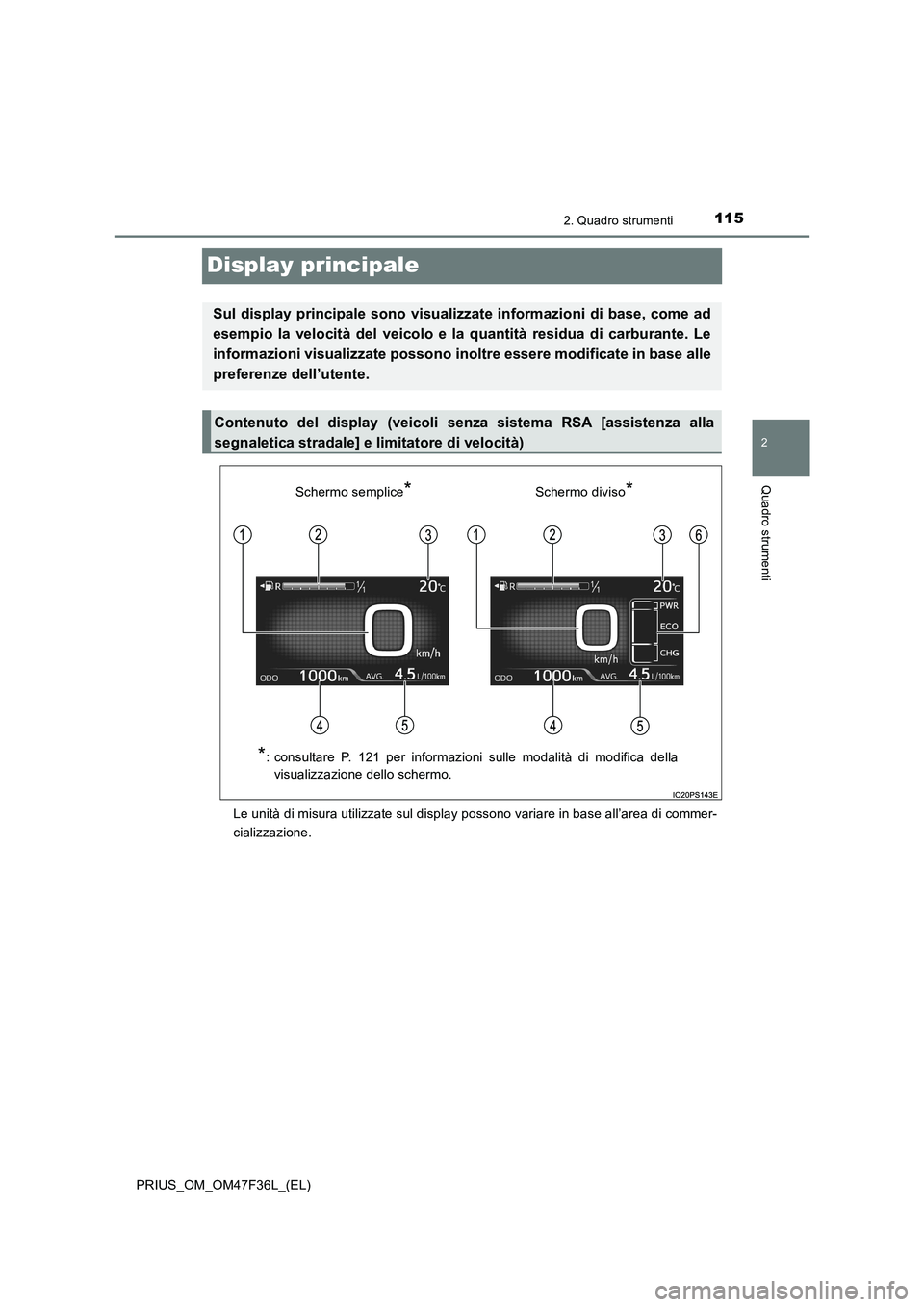

115
2
2. Quadro strumenti
Quadro strumenti
PRIUS_OM_OM47F36L_(EL)
Display principale
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Sul display principale sono visualizzate informazioni di base, come ad
esempio la velocità del veicolo e la quantità residua di carburante. Le
informazioni visualizzate possono inoltre essere modificate in base alle
preferenze dell’utente.
Contenuto del display (veicoli senza sistema RSA [assistenza alla
segnaletica stradale] e limitatore di velocità)
Schermo semplice*Schermo diviso*
*
: consultare P. 121 per informazioni sulle modalità di modifica della
visualizzazione dello schermo.

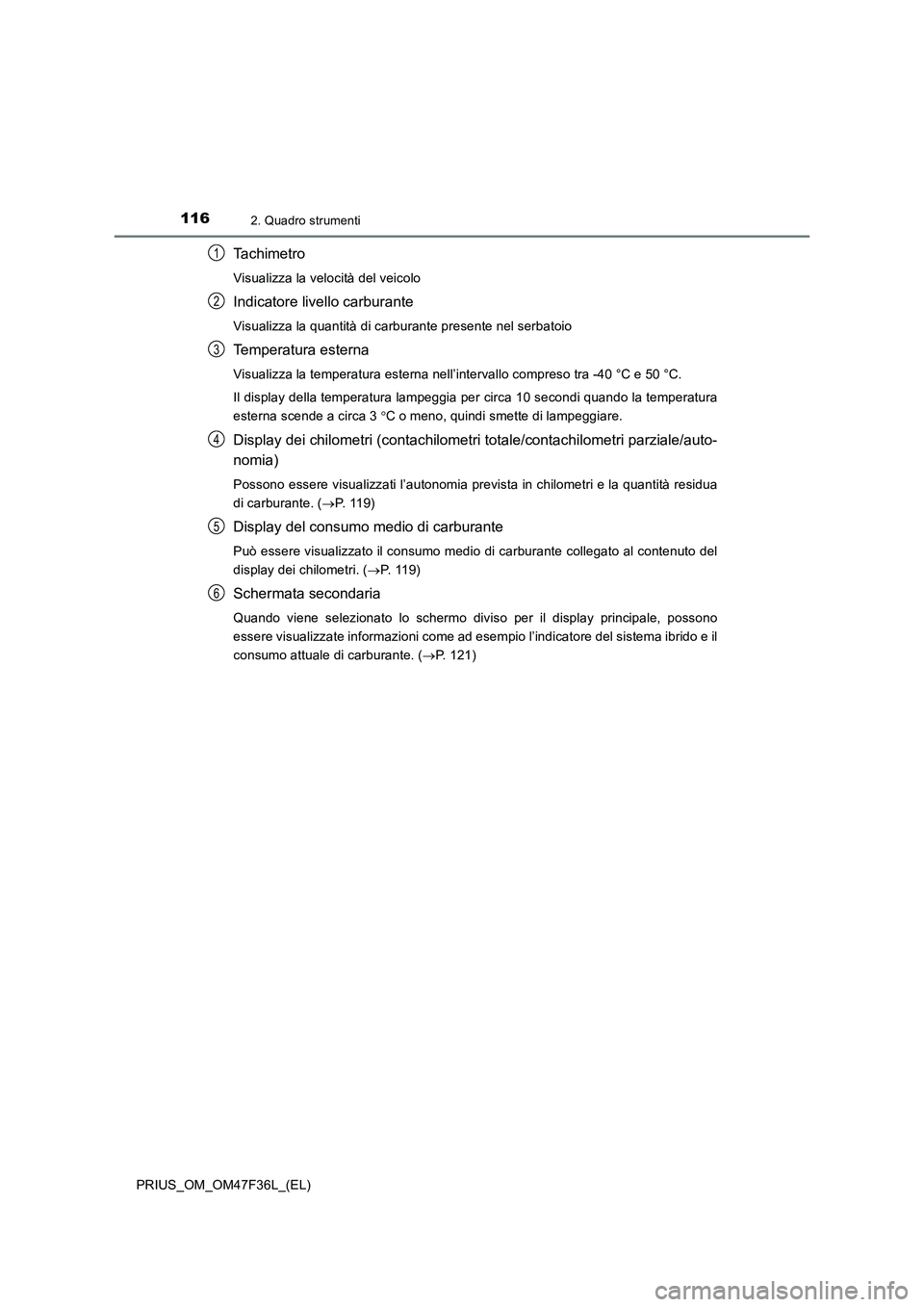

1162. Quadro strumenti
PRIUS_OM_OM47F36L_(EL)
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Temperatura esterna
Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
Il display della temperatura lampeggia per circa 10 secondi quando la temperatura
esterna scende a circa 3 C o meno, quindi smette di lampeggiare.
Display dei chilometri (contachilometri totale/contachilometri parziale/auto-
nomia)
Possono essere visualizzati l’autonomia prevista in chilometri e la quantità residua
di carburante. (P. 1 1 9 )
Display del consumo medio di carburante
Può essere visualizzato il consumo medio di carburante collegato al contenuto del
display dei chilometri. (P. 1 1 9 )
Schermata secondaria
Quando viene selezionato lo schermo diviso per il display principale, possono
essere visualizzate informazioni come ad esempio l’indicatore del sistema ibrido e il
consumo attuale di carburante. (P. 121)
1
2
3
4
5
6

1172. Quadro strumenti
2
Quadro strumenti
PRIUS_OM_OM47F36L_(EL)Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.

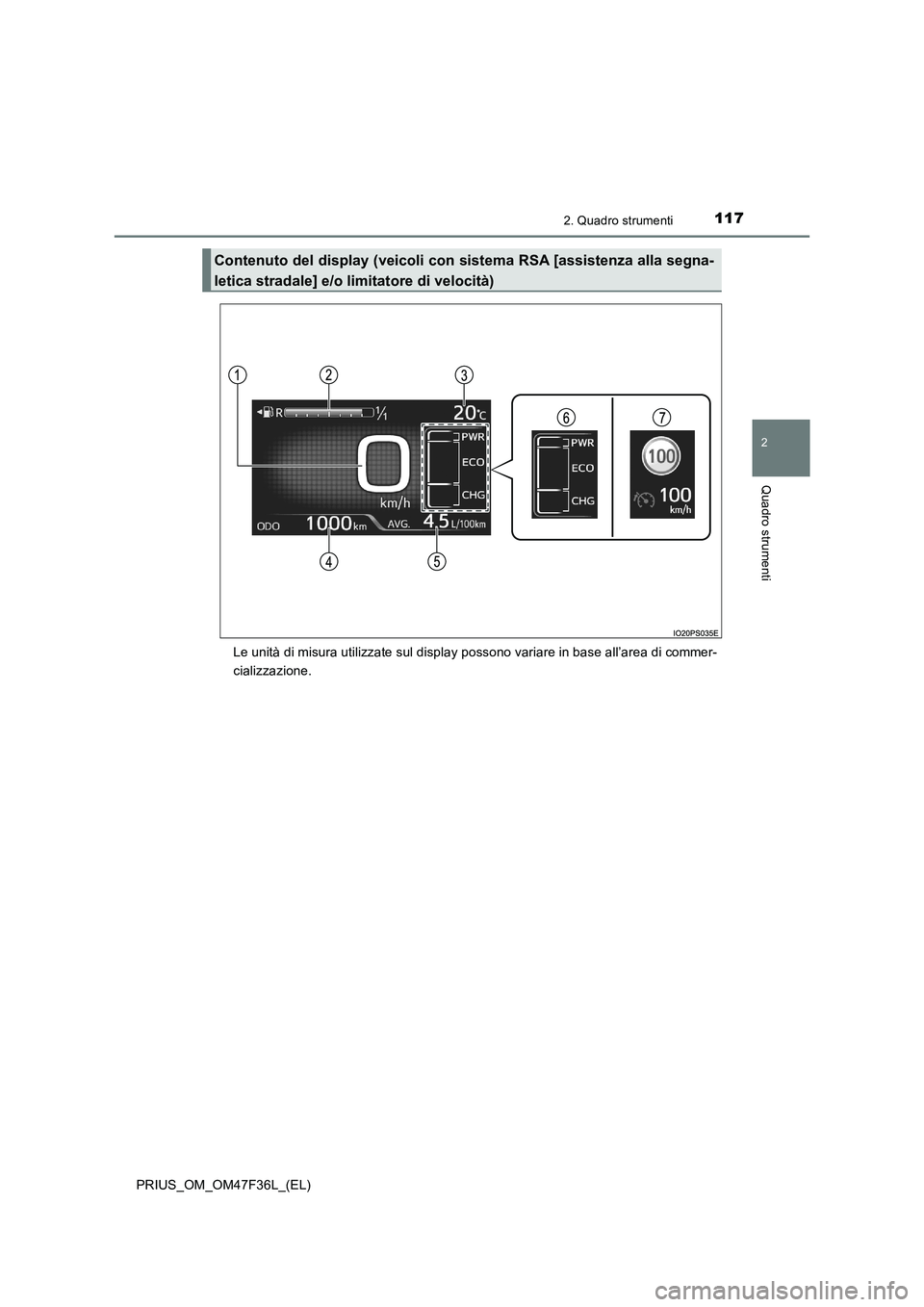

Contenuto del display (veicoli con sistema RSA [assistenza alla segna-
letica stradale] e/o limitatore di velocità)

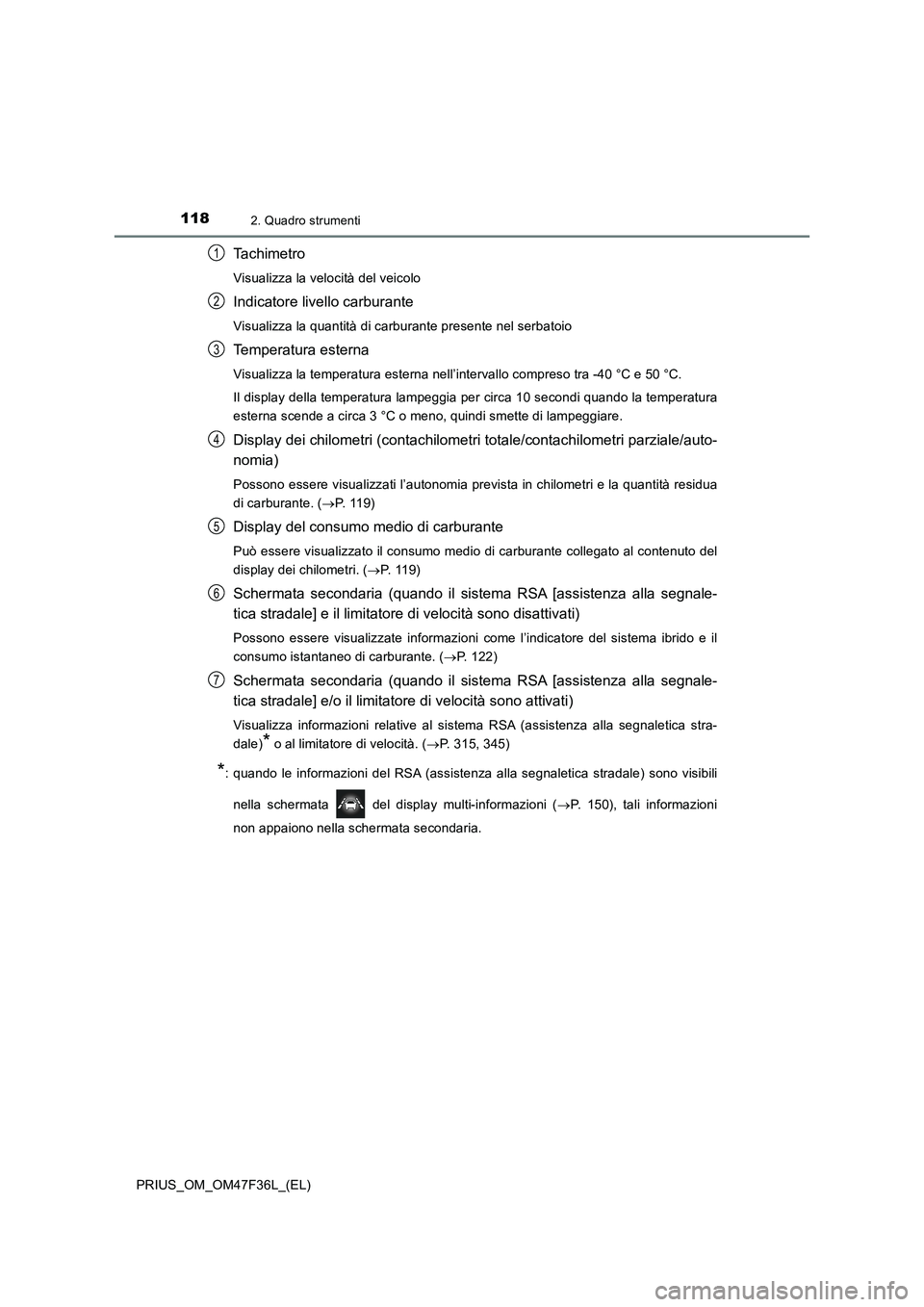

1182. Quadro strumenti
PRIUS_OM_OM47F36L_(EL)
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Temperatura esterna
Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
Il display della temperatura lampeggia per circa 10 secondi quando la temperatura
esterna scende a circa 3 °C o meno, quindi smette di lampeggiare.
Display dei chilometri (contachilometri totale/contachilometri parziale/auto-
nomia)
Possono essere visualizzati l’autonomia prevista in chilometri e la quantità residua
di carburante. (P. 1 1 9 )
Display del consumo medio di carburante
Può essere visualizzato il consumo medio di carburante collegato al contenuto del
display dei chilometri. (P. 1 1 9 )
Schermata secondaria (quando il sistema RSA [assistenza alla segnale-
tica stradale] e il limitatore di velocità sono disattivati)
Possono essere visualizzate informazioni come l’indicatore del sistema ibrido e il
consumo istantaneo di carburante. (P. 122)
Schermata secondaria (quando il sistema RSA [assistenza alla segnale-
tica stradale] e/o il limitatore di velocità sono attivati)
Visualizza informazioni relative al sistema RSA (assistenza alla segnaletica stra-
dale)
* o al limitatore di velocità. (P. 315, 345)
*: quando le informazioni del RSA (assistenza alla segnaletica stradale) sono visibili
nella schermata del display multi-informazioni (P. 150), tali informazioni
non appaiono nella schermata secondaria.
1
2
3
4
5
6
7
