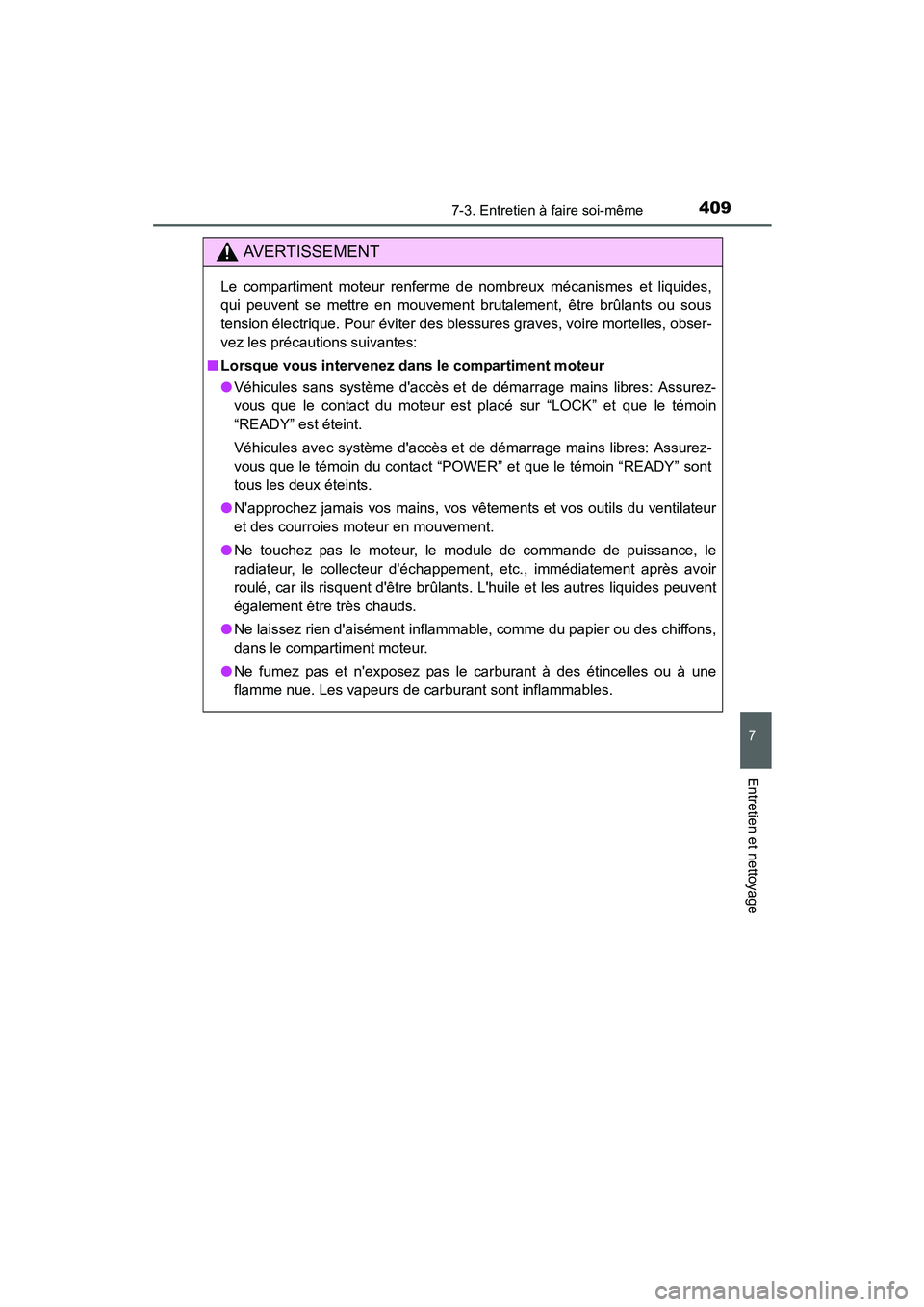

4097-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F72D)
AVERTISSEMENT
Le compartiment moteur renferme de nombreux mécanismes et liquides,
qui peuvent se mettre en mouvement brutalement, être brûlants ou sous
tension électrique. Pour éviter des blessures graves, voire mortelles, obser-
vez les précautions suivantes:
■ Lorsque vous intervenez dans le compartiment moteur
●Véhicules sans système d'accès et de démarrage mains libres: Assurez-
vous que le contact du moteur est placé sur “LOCK” et que le témoin
“READY” est éteint.
Véhicules avec système d'accès et de démarrage mains libres: Assurez-
vous que le témoin du contact “POWER” et que le témoin “READY” sont
tous les deux éteints.
● N'approchez jamais vos mains, vos vêtements et vos outils du ventilateur
et des courroies moteur en mouvement.
● Ne touchez pas le moteur, le module de commande de puissance, le
radiateur, le collecteur d'échappement, etc., immédiatement après avoir
roulé, car ils risquent d'être brûlants. L'huile et les autres liquides peuvent
également être très chauds.
● Ne laissez rien d'aisément inflammable, comme du papier ou des chiffons,
dans le compartiment moteur.
● Ne fumez pas et n'exposez pas le carburant à des étincelles ou à une
flamme nue. Les vapeurs de carburant sont inflammables.
PRIUS c_OM_D_OM52F72D.book 409 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

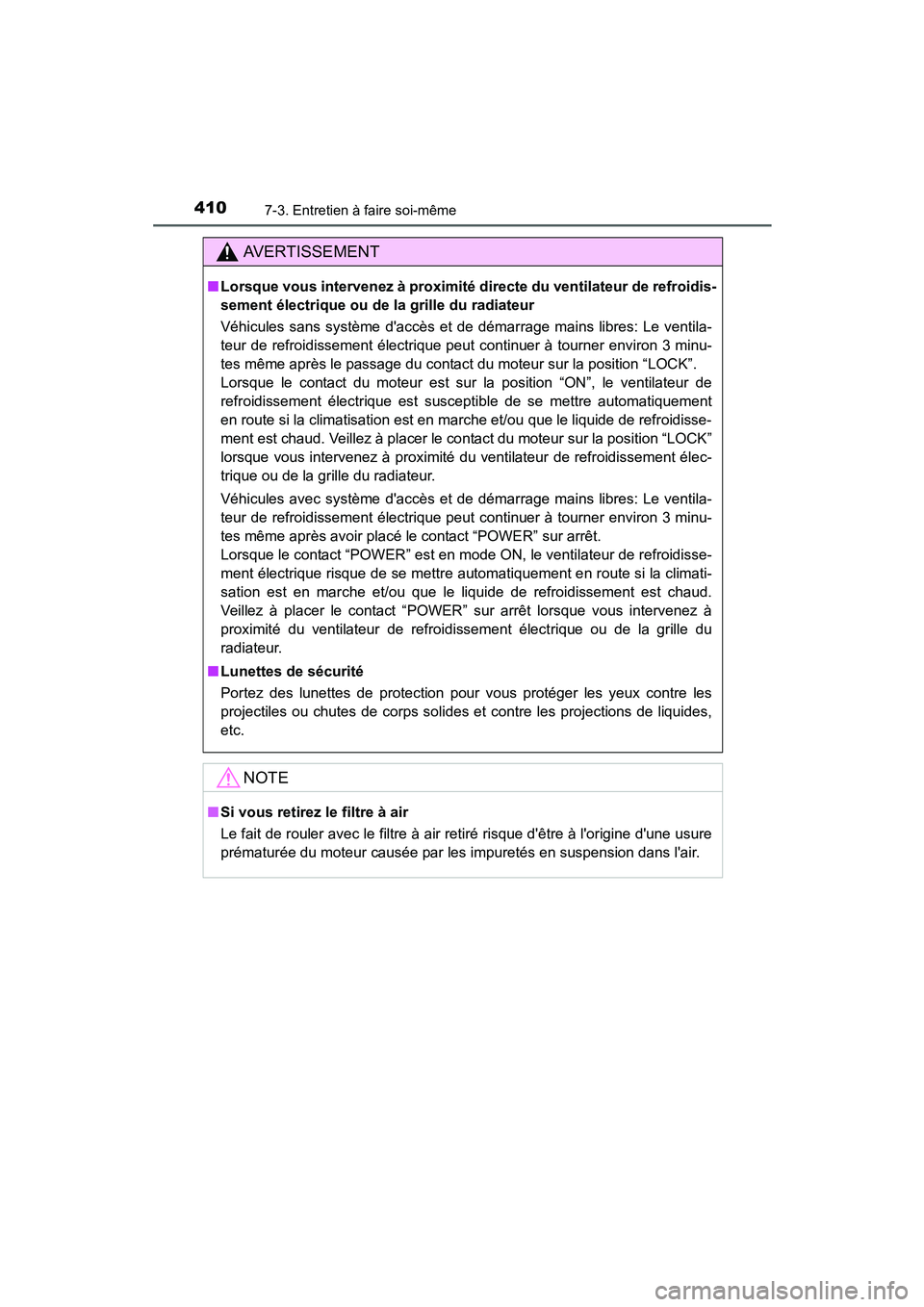

4107-3. Entretien à faire soi-même
PRIUS c_D (OM52F72D)
AVERTISSEMENT
■Lorsque vous intervenez à proximité directe du ventilateur de refroidis-
sement électrique ou de la grille du radiateur
Véhicules sans système d'accès et de démarrage mains libres: Le ventila-
teur de refroidissement électrique peut continuer à tourner environ 3 minu-
tes même après le passage du contact du moteur sur la position “LOCK”.
Lorsque le contact du moteur est sur la position “ON”, le ventilateur de
refroidissement électrique est susceptible de se mettre automatiquement
en route si la climatisation est en marche et/ou que le liquide de refroidisse-
ment est chaud. Veillez à placer le contact du moteur sur la position “LOCK”
lorsque vous intervenez à proximité du ventilateur de refroidissement élec-
trique ou de la grille du radiateur.
Véhicules avec système d'accès et de démarrage mains libres: Le ventila-
teur de refroidissement électrique peut continuer à tourner environ 3 minu-
tes même après avoir placé le contact “POWER” sur arrêt.
Lorsque le contact “POWER” est en mode ON, le ventilateur de refroidisse-
ment électrique risque de se mettre automatiquement en route si la climati-
sation est en marche et/ou que le liquide de refroidissement est chaud.
Veillez à placer le contact “POWER” sur arrêt lorsque vous intervenez à
proximité du ventilateur de refroidissement électrique ou de la grille du
radiateur.
■ Lunettes de sécurité
Portez des lunettes de protection pour vous protéger les yeux contre les
projectiles ou chutes de corps solides et contre les projections de liquides,
etc.
NOTE
■Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure
prématurée du moteur causée par les impuretés en suspension dans l'air.
PRIUS c_OM_D_OM52F72D.book 410 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

4117-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F72D)
Tirez sur le levier de déver-
rouillage du capot.
Le capot se soulève légèrement.
Tirez le levier du loquet auxi-
liaire vers le haut et soulevez le
capot.
Maintenez le capot ouvert en
insérant la béquille de support
dans la fente.
Capot
Pour ouvrir le capot, débloquez le verrou depuis l'intérieur du
véhicule.
1
2
3
PRIUS c_OM_D_OM52F72D.book 411 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

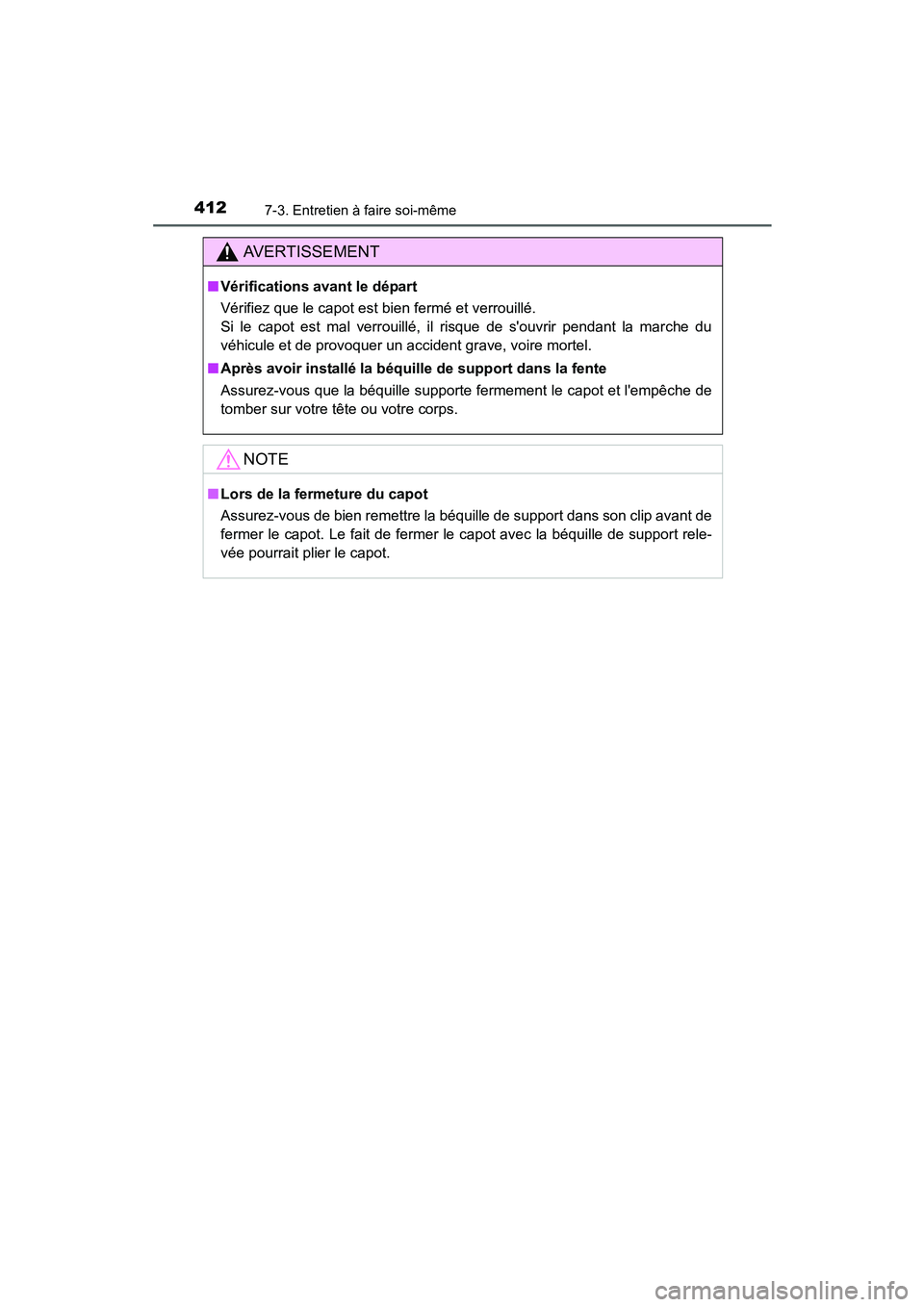

4127-3. Entretien à faire soi-même
PRIUS c_D (OM52F72D)
AVERTISSEMENT
■Vérifications avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du
véhicule et de provoquer un accident grave, voire mortel.
■ Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l'empêche de
tomber sur votre tête ou votre corps.
NOTE
■Lors de la fermeture du capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de
fermer le capot. Le fait de fermer le capot avec la béquille de support rele-
vée pourrait plier le capot.
PRIUS c_OM_D_OM52F72D.book 412 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

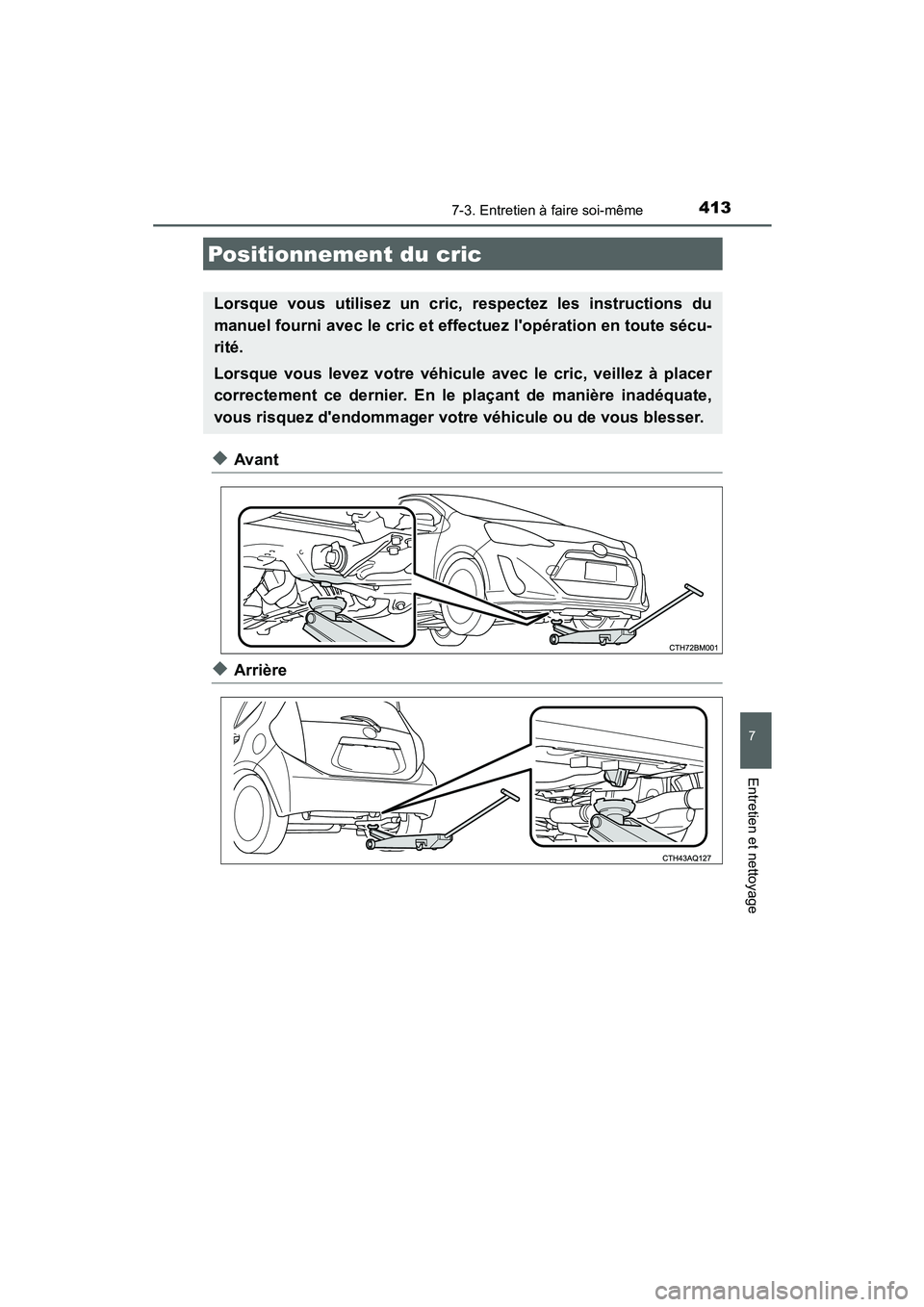

4137-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F72D)
◆Avant
◆Arrière
Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du
manuel fourni avec le cric et effectuez l'opération en toute sécu-
rité.
Lorsque vous levez votre véhicule avec le cric, veillez à placer
correctement ce dernier. En le plaçant de manière inadéquate,
vous risquez d'endommager votre véhicule ou de vous blesser.
PRIUS c_OM_D_OM52F72D.book 413 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

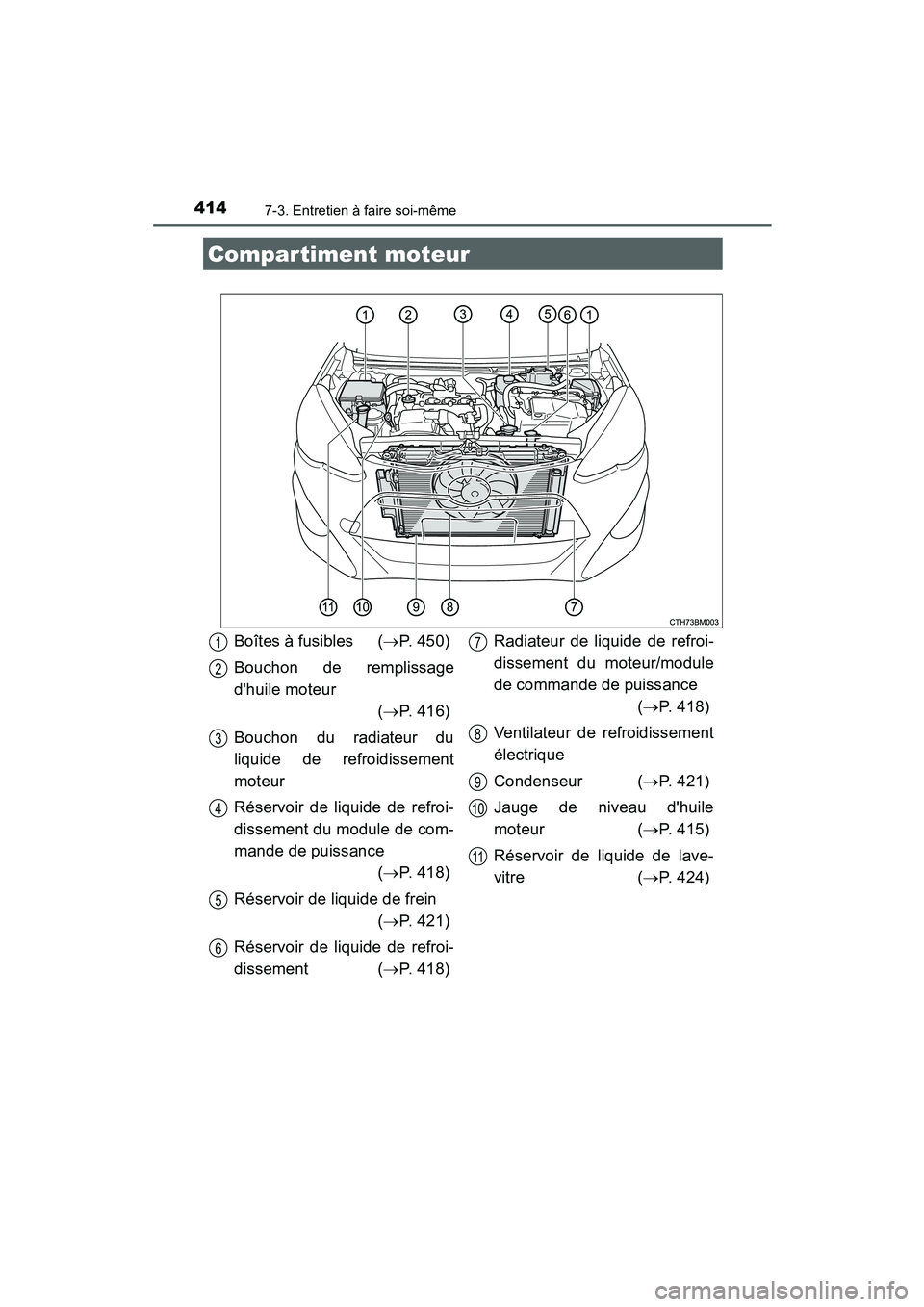

4147-3. Entretien à faire soi-même
PRIUS c_D (OM52F72D)
Compartiment moteur
Boîtes à fusibles (→P. 450)
Bouchon de remplissage
d'huile moteur (→ P. 416)
Bouchon du radiateur du
liquide de refroidissement
moteur
Réservoir de liquide de refroi-
dissement du module de com-
mande de puissance (→ P. 418)
Réservoir de liquide de frein (→ P. 421)
Réservoir de liquide de refroi-
dissement ( →P. 418) Radiateur de liquide de refroi-
dissement du moteur/module
de commande de puissance
(→P. 418)
Ventilateur de refroidissement
électrique
Condenseur ( →P. 421)
Jauge de niveau d'huile
moteur ( →P. 415)
Réservoir de liquide de lave-
vitre ( →P. 424)1
2
3
4
5
6
7
8
9
10
11
PRIUS c_OM_D_OM52F72D.book 414 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

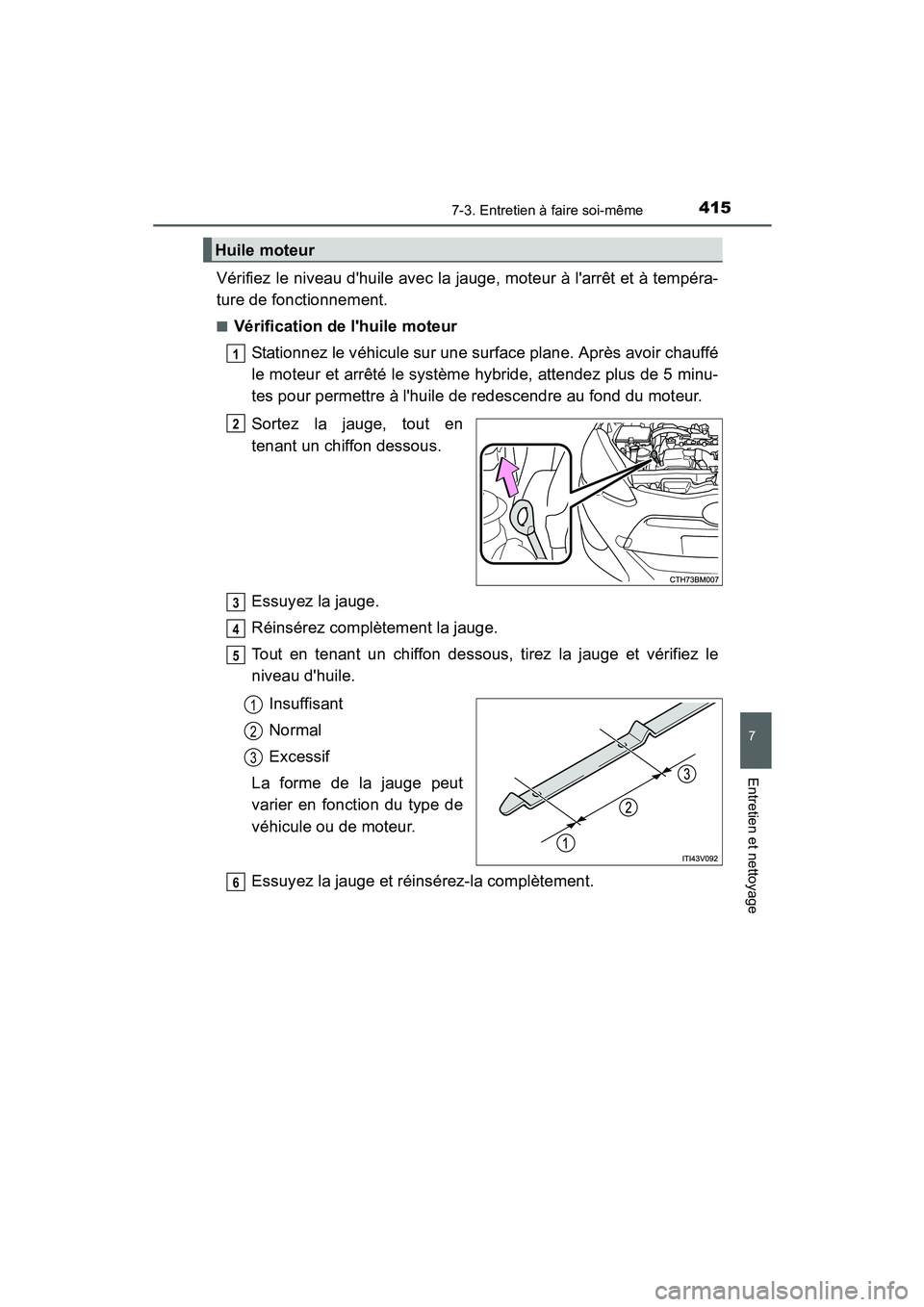

4157-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F72D)
Vérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à tempéra-
ture de fonctionnement.
■Vérification de l'huile moteurStationnez le véhicule sur une surface plane. Après avoir chauffé
le moteur et arrêté le système hybride, attendez plus de 5 minu-
tes pour permettre à l'huile de redescendre au fond du moteur.
Sortez la jauge, tout en
tenant un chiffon dessous.
Essuyez la jauge.
Réinsérez complètement la jauge.
Tout en tenant un chiffon dessous, tirez la jauge et vérifiez le
niveau d'huile.
Insuffisant
Normal
Excessif
La forme de la jauge peut
varier en fonction du type de
véhicule ou de moteur.
Essuyez la jauge et réinsérez-la complètement.
Huile moteur
1
2
3
4
5
1
2
3
6
PRIUS c_OM_D_OM52F72D.book 415 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

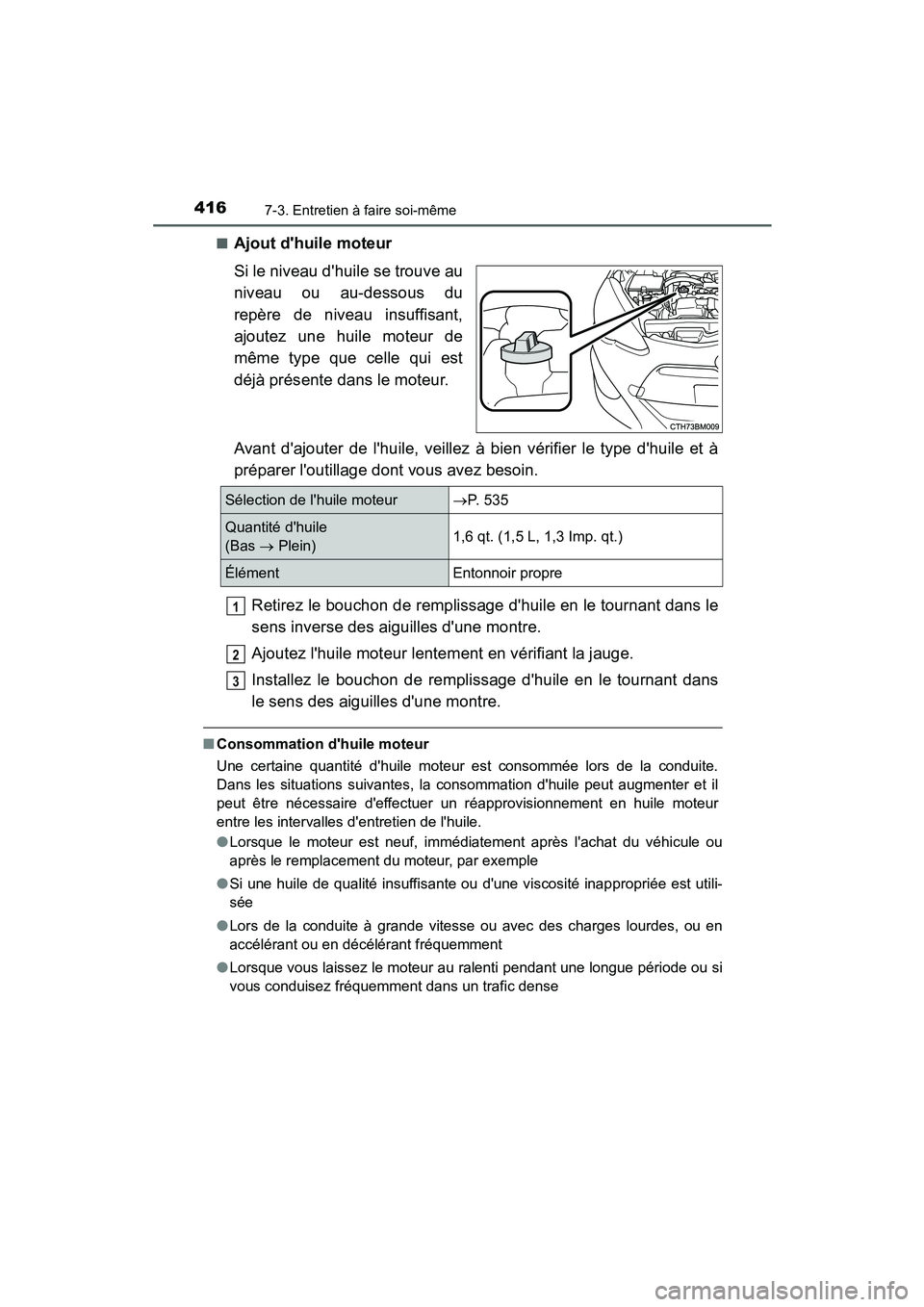

4167-3. Entretien à faire soi-même
PRIUS c_D (OM52F72D)■
Ajout d'huile moteur
Si le niveau d'huile se trouve au
niveau ou au-dessous du
repère de niveau insuffisant,
ajoutez une huile moteur de
même type que celle qui est
déjà présente dans le moteur.
Avant d'ajouter de l'huile, veillez à bien vérifier le type d'huile et à
préparer l'outillage dont vous avez besoin.
Retirez le bouchon de remplissage d'huile en le tournant dans le
sens inverse des aiguilles d'une montre.
Ajoutez l'huile moteur lentement en vérifiant la jauge.
Installez le bouchon de remplissage d'huile en le tournant dans
le sens des aiguilles d'une montre.
■Consommation d'huile moteur
Une certaine quantité d'huile moteur est consommée lors de la conduite.
Dans les situations suivantes, la consommation d'huile peut augmenter et il
peut être nécessaire d'effectuer un réapprovisionnement en huile moteur
entre les intervalles d'entretien de l'huile.
●Lorsque le moteur est neuf, immédiatement après l'achat du véhicule ou
après le remplacement du moteur, par exemple
● Si une huile de qualité insuffisante ou d'une viscosité inappropriée est utili-
sée
● Lors de la conduite à grande vitesse ou avec des charges lourdes, ou en
accélérant ou en décélérant fréquemment
● Lorsque vous laissez le moteur au ralenti pendant une longue période ou si
vous conduisez fréquemment dans un trafic dense
Sélection de l'huile moteur →P. 535
Quantité d'huile
(Bas → Plein) 1,6 qt. (1,5 L, 1,3 Imp. qt.)
Élément
Entonnoir propre
1
2
3
PRIUS c_OM_D_OM52F72D.book 416 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

4177-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52F72D)
AVERTISSEMENT
■Huile moteur usagée
●L'huile moteur contient des contaminants potentiellement nocifs suscepti-
bles de provoquer des problèmes de peau, tels que des inflammations et
un cancer de la peau, vous devez donc éviter tout contact prolongé et
répété avec celle-ci. Pour retirer de l'huile moteur usagée de votre peau,
lavez-vous abondamment avec de l'eau et du savon.
● Mettez votre huile et vos filtres usagés au rebut de manière sûre et res-
ponsable. Ne jetez pas l'huile et les filtres usagés avec les déchets ména-
gers, dans les égouts ou sur le sol. Pour toute information relative à la
mise au rebut et au recyclage, appelez votre concessionnaire Toyota, une
station-service ou un magasin d'accessoires auto.
● Ne laissez pas l'huile moteur usagée à la portée des enfants.
NOTE
■Pour prévenir tout dommage grave du moteur
Vérifiez régulièrement le niveau d'huile.
■ Lorsque vous faites une vidange d'huile moteur
●Veillez à ne pas verser d'huile moteur sur les composants du véhicule.
● Évitez de trop remplir, sous peine d'occasionner des dommages au
moteur.
● Vérifiez le niveau d'huile sur la jauge chaque fois que vous en ajoutez.
● Veillez à bien revisser et serrer le bouchon de remplissage d'huile moteur.
PRIUS c_OM_D_OM52F72D.book 417 ページ ２０１５年４月１０日　金曜日　午前１０時４４分

4187-3. Entretien à faire soi-même
PRIUS c_D (OM52F72D)
XRéservoir de liquide de refroidissement
Le niveau du liquide de refroidissement est correct lorsqu'il se trouve
entre les repères “FULL” et “LOW” du réservoir, lorsque le moteur est
froid.
Bouchon du réservoir
Repère “FULL”
Repère “LOW”
Si le niveau est sur ou sous le
repère “LOW”, faites l'appoint en
liquide de refroidissement,
jusqu'au repère “FULL”. ( →P. 523)
XRéservoir de liquide de refroidissement du module de commande
de puissance
Le niveau du liquide de refroidissement est correct lorsqu'il se trouve
entre les repères “F” et “L” du réservoir, quand le système hybride est
froid.
Bouchon du réservoir
Repère “F”
Repère “L”
Si le niveau est sur ou sous le
repère “L”, faites l'appoint en
liquide de refroidissement,
jusqu'au repère “F”. ( →P. 523)
Liquide de refroidissement
1
2
3
1
2
3
