TOYOTA PRIUS PLUG-IN HYBRID 2016 Betriebsanleitungen (in German)

6618-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8

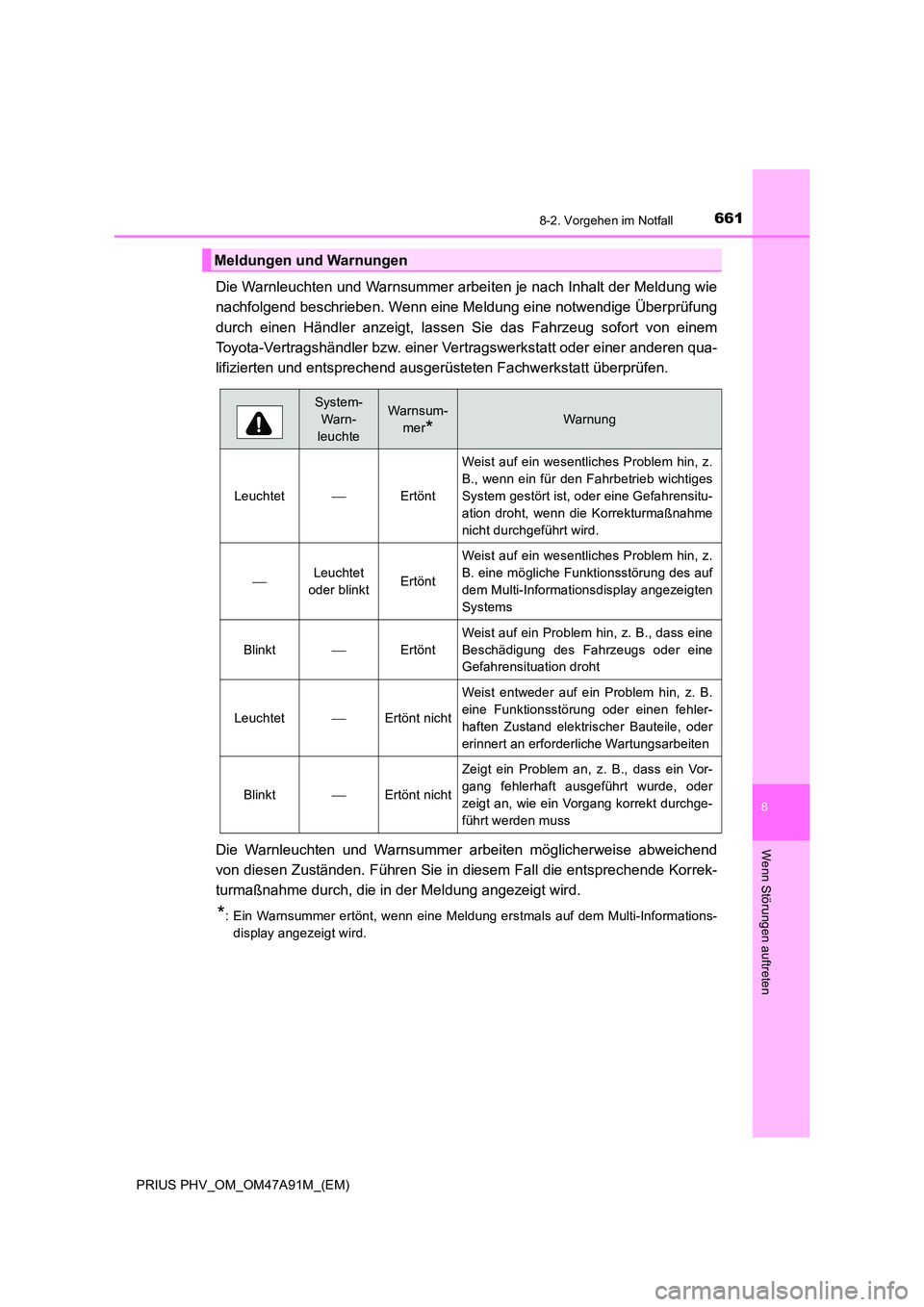

Wenn Störungen auftreten
Die Warnleuchten und Warnsummer arbeiten je nach Inhalt der Meldung wie
nachfolgend beschrieben. Wenn eine Me ldung eine notwendige Überprüfung
durch einen Händler anzeigt, lassen Sie das Fahrzeug sofort von einem
Toyota-Vertragshändler bzw. einer Ve rtragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Die Warnleuchten und Warnsummer arbeiten möglicherweise abweichend
von diesen Zuständen. Führen Sie in diesem Fall die entsprechende Korrek-
turmaßnahme durch, die in der Meldung angezeigt wird.
*: Ein Warnsummer ertönt, wenn eine Meldung erstmals auf dem Multi-Informations-
display angezeigt wird.
Meldungen und Warnungen
System-
Warn-
leuchte
Warnsum-
mer*Warnung
LeuchtetErtönt
Weist auf ein wesentliches Problem hin, z.
B., wenn ein für den Fahrbetrieb wichtiges
System gestört ist, oder eine Gefahrensitu-
ation droht, wenn die Korrekturmaßnahme
nicht durchgeführt wird.
Leuchtet
oder blinktErtönt
Weist auf ein wesentliches Problem hin, z.
B. eine mögliche Funktionsstörung des auf
dem Multi-Informationsdisplay angezeigten
Systems
BlinktErtönt
Weist auf ein Problem hin, z. B., dass eine
Beschädigung des Fahrzeugs oder eine
Gefahrensituation droht
LeuchtetErtönt nicht
Weist entweder auf ein Problem hin, z. B.
eine Funktionsstörung oder einen fehler-
haften Zustand elektrischer Bauteile, oder
erinnert an erforderliche Wartungsarbeiten
BlinktErtönt nicht
Zeigt ein Problem an, z. B., dass ein Vor-
gang fehlerhaft ausgeführt wurde, oder
zeigt an, wie ein Vorgang korrekt durchge-
führt werden muss

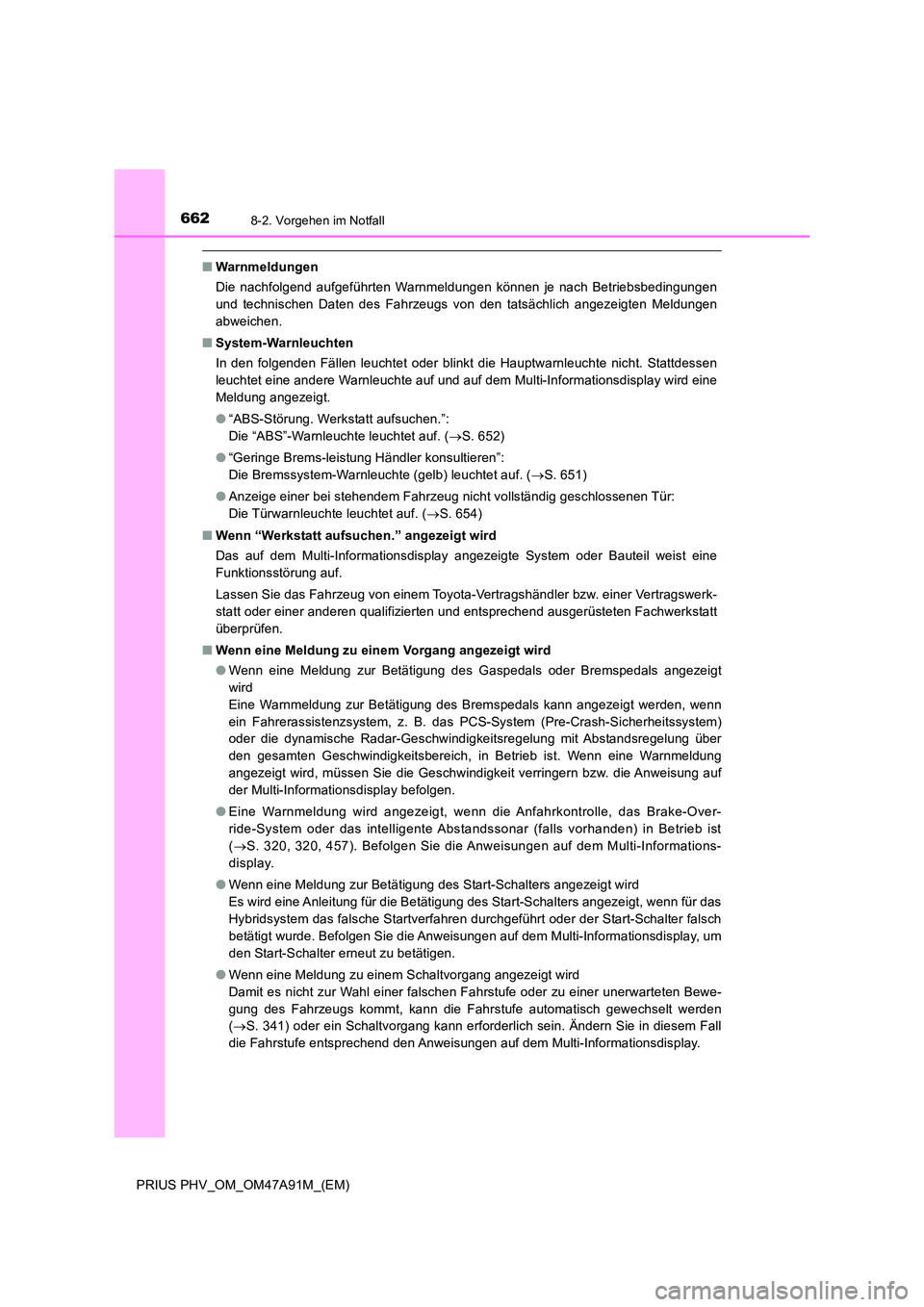

6628-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
■Warnmeldungen
Die nachfolgend aufgeführten Warnmeldungen können je nach Betriebsbedingungen
und technischen Daten des Fahrzeugs von den tatsächlich angezeigten Meldungen
abweichen.
■ System-Warnleuchten
In den folgenden Fällen leuchtet oder blinkt die Hauptwarnleuchte nicht. Stattdessen
leuchtet eine andere Warnleuchte auf und auf dem Multi-Informationsdisplay wird eine
Meldung angezeigt.
● “ABS-Störung. Werkstatt aufsuchen.”:
Die “ABS”-Warnleuchte leuchtet auf. ( S. 652)
● “Geringe Brems-leistung Händler konsultieren”:
Die Bremssystem-Warnleuchte (gelb) leuchtet auf. ( S. 651)
● Anzeige einer bei stehendem Fahrzeug nicht vollständig geschlossenen Tür:
Die Türwarnleuchte leuchtet auf. ( S. 654)
■ Wenn “Werkstatt aufsuchen.” angezeigt wird
Das auf dem Multi-Informationsdisplay angezeigte System oder Bauteil weist eine
Funktionsstörung auf.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
■ Wenn eine Meldung zu einem Vorgang angezeigt wird
● Wenn eine Meldung zur Betätigung des Gaspedals oder Bremspedals angezeigt
wird
Eine Warnmeldung zur Betätigung des Bremspedals kann angezeigt werden, wenn
ein Fahrerassistenzsystem, z. B. das PCS-System (Pre-Crash-Sicherheitssystem)
oder die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über
den gesamten Geschwindigkeitsbereich, in Betrieb ist. Wenn eine Warnmeldung
angezeigt wird, müssen Sie die Geschwindigkeit verringern bzw. die Anweisung auf
der Multi-Informationsdisplay befolgen.
● Eine Warnmeldung wird angezeigt, wenn die Anfahrkontrolle, das Brake-Over-
ride-System oder das intelligente Abstandssonar (falls vorhanden) in Betrieb ist
( S. 320, 320, 457). Befolgen Sie die Anweisungen auf dem Multi-Informations-
display.
● Wenn eine Meldung zur Betätigung des Start-Schalters angezeigt wird
Es wird eine Anleitung für die Betätigung des Start-Schalters angezeigt, wenn für das
Hybridsystem das falsche Startverfahren durchgeführt oder der Start-Schalter falsch
betätigt wurde. Befolgen Sie die Anweisungen auf dem Multi-Informationsdisplay, um
den Start-Schalter erneut zu betätigen.
● Wenn eine Meldung zu einem Schaltvorgang angezeigt wird
Damit es nicht zur Wahl einer falschen Fahrstufe oder zu einer unerwarteten Bewe-
gung des Fahrzeugs kommt, kann die Fahrstufe automatisch gewechselt werden
( S. 341) oder ein Schaltvorgang kann erforderlich sein. Ändern Sie in diesem Fall
die Fahrstufe entsprechend den Anweisungen auf dem Multi-Informationsdisplay.

6638-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

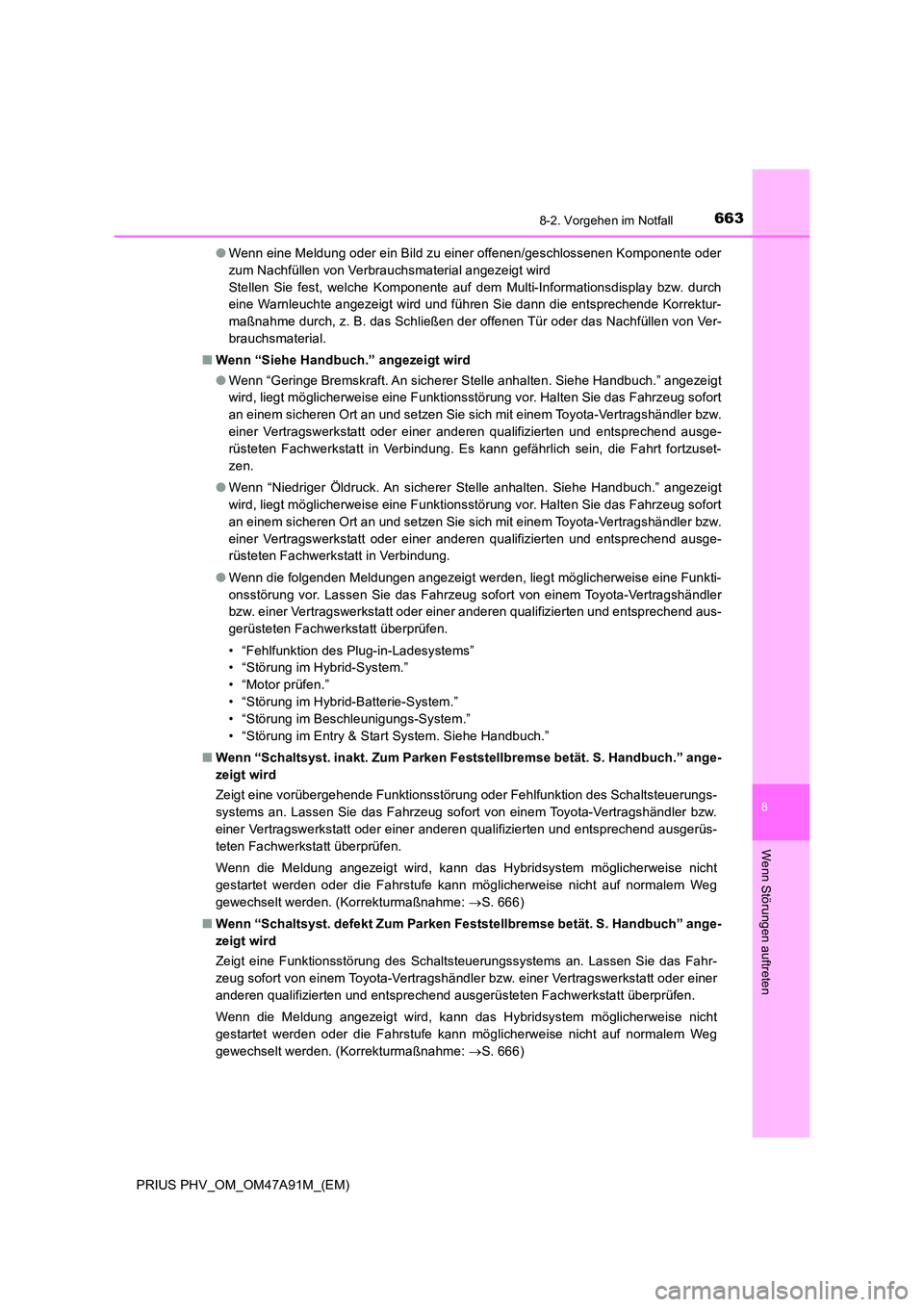

●Wenn eine Meldung oder ein Bild zu einer offenen/geschlossenen Komponente oder
zum Nachfüllen von Verbrauchsmaterial angezeigt wird
Stellen Sie fest, welche Komponente auf dem Multi-Informationsdisplay bzw. durch
eine Warnleuchte angezeigt wird und führen Sie dann die entsprechende Korrektur-
maßnahme durch, z. B. das Schließen der offenen Tür oder das Nachfüllen von Ver-
brauchsmaterial.
■ Wenn “Siehe Handbuch.” angezeigt wird
● Wenn “Geringe Bremskraft. An sicherer Stelle anhalten. Siehe Handbuch.” angezeigt
wird, liegt möglicherweise eine Funktionsstörung vor. Halten Sie das Fahrzeug sofort
an einem sicheren Ort an und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen.
● Wenn “Niedriger Öldruck. An sicherer Stelle anhalten. Siehe Handbuch.” angezeigt
wird, liegt möglicherweise eine Funktionsstörung vor. Halten Sie das Fahrzeug sofort
an einem sicheren Ort an und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung.
● Wenn die folgenden Meldungen angezeigt werden, liegt möglicherweise eine Funkti-
onsstörung vor. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt überprüfen.
• “Fehlfunktion des Plug-in-Ladesystems”
• “Störung im Hybrid-System.”
• “Motor prüfen.”
• “Störung im Hybrid-Batterie-System.”
• “Störung im Beschleunigungs-System.”
• “Störung im Entry & Start System. Siehe Handbuch.”
■ Wenn “Schaltsyst. inakt. Zum Parken Feststellbremse betät. S. Handbuch.” ange-
zeigt wird
Zeigt eine vorübergehende Funktionsstörung oder Fehlfunktion des Schaltsteuerungs-
systems an. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüs-
teten Fachwerkstatt überprüfen.
Wenn die Meldung angezeigt wird, kann das Hybridsystem möglicherweise nicht
gestartet werden oder die Fahrstufe kann möglicherweise nicht auf normalem Weg
gewechselt werden. (Korrekturmaßnahme: S. 666)
■ Wenn “Schaltsyst. defekt Zum Parken Feststellbremse betät. S. Handbuch” ange-
zeigt wird
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Wenn die Meldung angezeigt wird, kann das Hybridsystem möglicherweise nicht
gestartet werden oder die Fahrstufe kann möglicherweise nicht auf normalem Weg
gewechselt werden. (Korrekturmaßnahme: S. 666)

6648-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

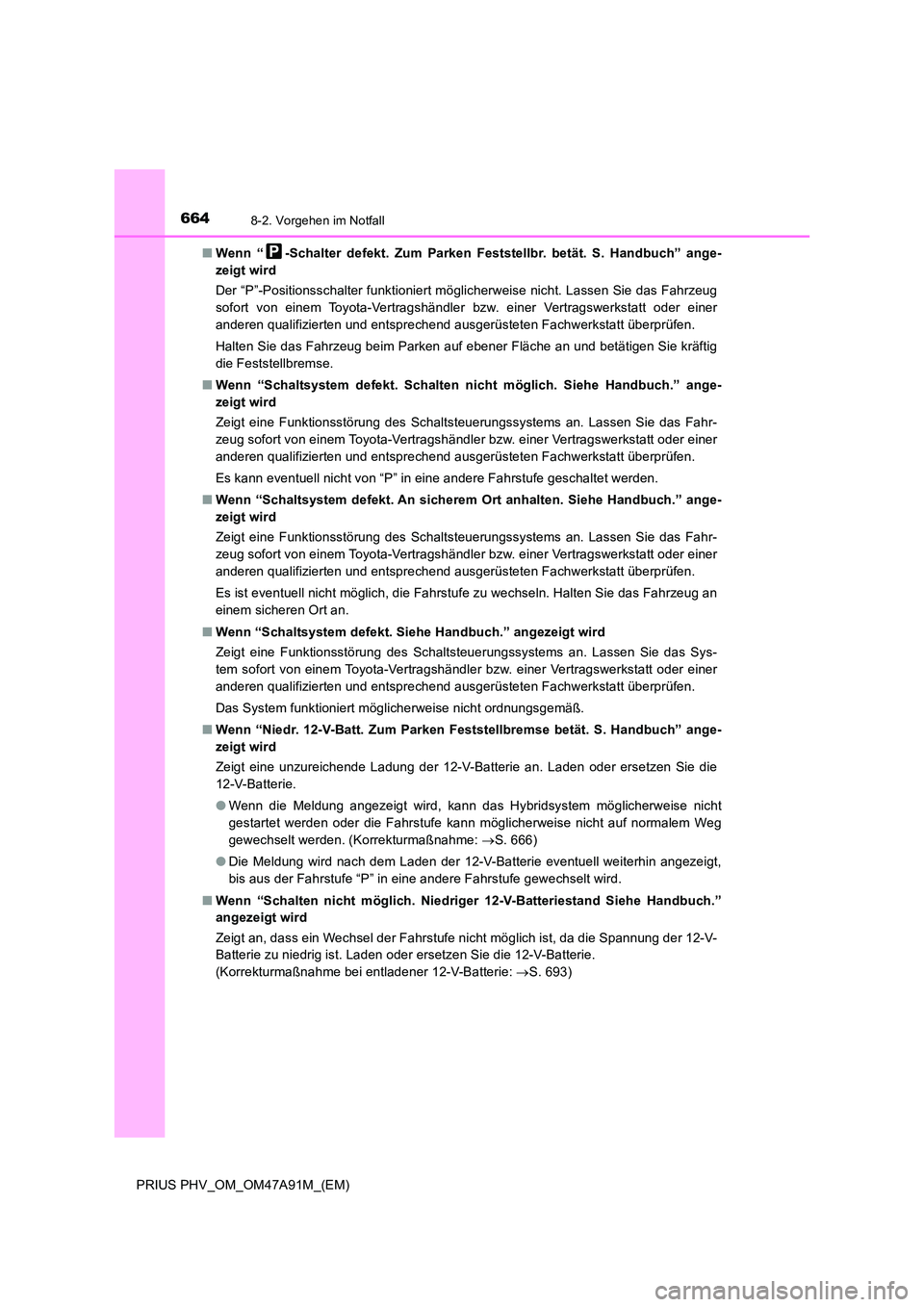

■ Wenn “ -Schalter defekt. Zum Parken Feststellbr. betät. S. Handbuch” ange-
zeigt wird
Der “P”-Positionsschalter funktioniert möglicherweise nicht. Lassen Sie das Fahrzeug
sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Halten Sie das Fahrzeug beim Parken auf ebener Fläche an und betätigen Sie kräftig
die Feststellbremse.
■ Wenn “Schaltsystem defekt. Schalten nicht möglich. Siehe Handbuch.” ange-
zeigt wird
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Es kann eventuell nicht von “P” in eine andere Fahrstufe geschaltet werden.
■ Wenn “Schaltsystem defekt. An sicherem Ort anhalten. Siehe Handbuch.” ange-
zeigt wird
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an. Lassen Sie das Fahr-
zeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Es ist eventuell nicht möglich, die Fahrstufe zu wechseln. Halten Sie das Fahrzeug an
einem sicheren Ort an.
■ Wenn “Schaltsystem defekt. Siehe Handbuch.” angezeigt wird
Zeigt eine Funktionsstörung des Schaltsteuerungssystems an. Lassen Sie das Sys-
tem sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Das System funktioniert möglicherweise nicht ordnungsgemäß.
■ Wenn “Niedr. 12-V-Batt. Zum Parken Feststellbremse betät. S. Handbuch” ange-
zeigt wird
Zeigt eine unzureichende Ladung der 12-V-Batterie an. Laden oder ersetzen Sie die
12-V-Batterie.
● Wenn die Meldung angezeigt wird, kann das Hybridsystem möglicherweise nicht
gestartet werden oder die Fahrstufe kann möglicherweise nicht auf normalem Weg
gewechselt werden. (Korrekturmaßnahme: S. 666)
● Die Meldung wird nach dem Laden der 12-V-Batterie eventuell weiterhin angezeigt,
bis aus der Fahrstufe “P” in eine andere Fahrstufe gewechselt wird.
■ Wenn “Schalten nicht möglich. Niedriger 12-V-Batteriestand Siehe Handbuch.”
angezeigt wird
Zeigt an, dass ein Wechsel der Fahrstufe nicht möglich ist, da die Spannung der 12-V-
Batterie zu niedrig ist. Laden oder ersetzen Sie die 12-V-Batterie.
(Korrekturmaßnahme bei entladener 12-V-Batterie: S. 693)

6658-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

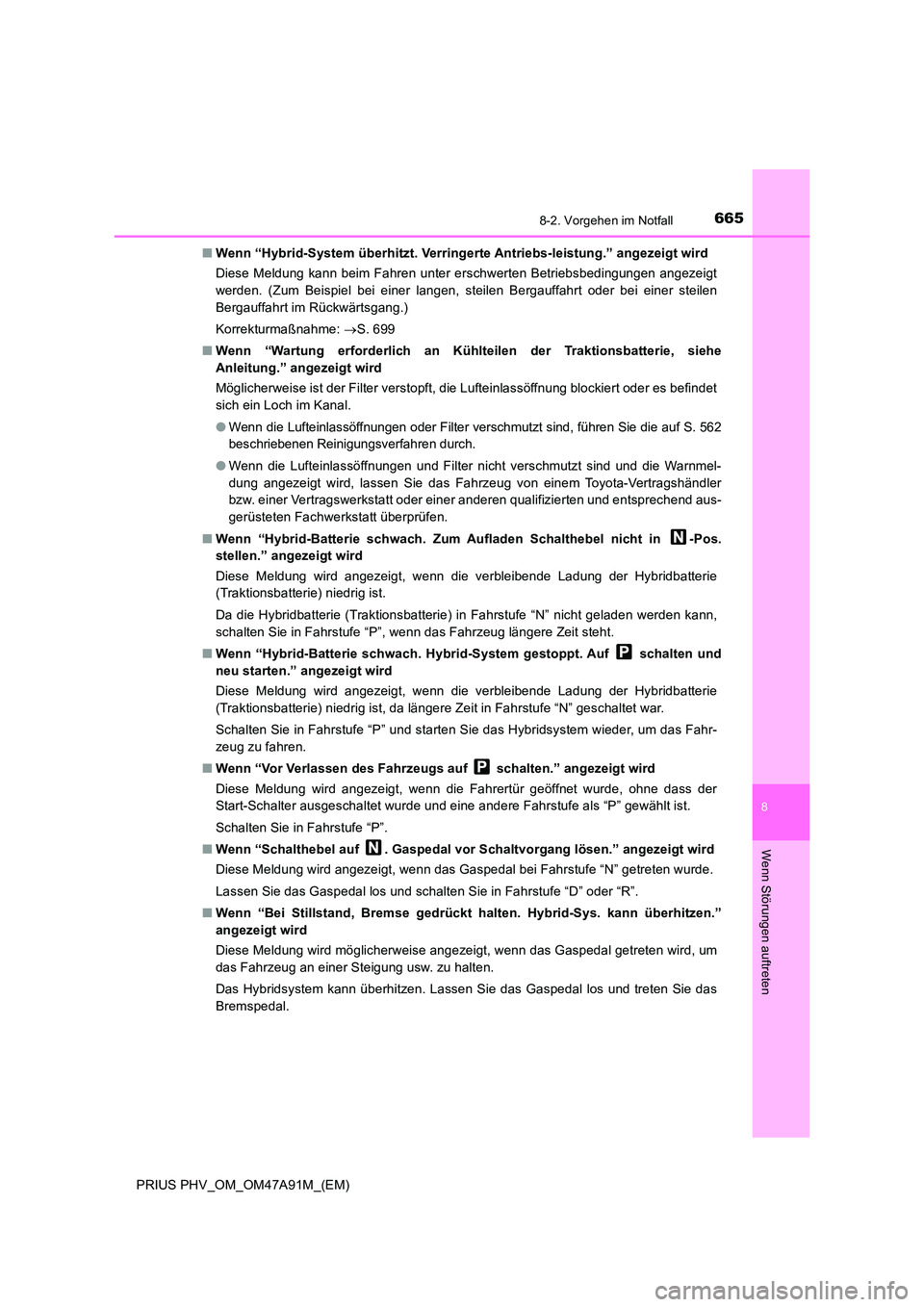

■Wenn “Hybrid-System überhitzt. Verringerte Antriebs-leistung.” angezeigt wird
Diese Meldung kann beim Fahren unter erschwerten Betriebsbedingungen angezeigt
werden. (Zum Beispiel bei einer langen, steilen Bergauffahrt oder bei einer steilen
Bergauffahrt im Rückwärtsgang.)
Korrekturmaßnahme: S. 699
■ Wenn “Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe
Anleitung.” angezeigt wird
Möglicherweise ist der Filter verstopft, die Lufteinlassöffnung blockiert oder es befindet
sich ein Loch im Kanal.
● Wenn die Lufteinlassöffnungen oder Filter verschmutzt sind, führen Sie die auf S. 562
beschriebenen Reinigungsverfahren durch.
● Wenn die Lufteinlassöffnungen und Filter nicht verschmutzt sind und die Warnmel-
dung angezeigt wird, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt überprüfen.
■ Wenn “Hybrid-Batterie schwach. Zum Aufladen Schalthebel nicht in -Pos.
stellen.” angezeigt wird
Diese Meldung wird angezeigt, wenn die verbleibende Ladung der Hybridbatterie
(Traktionsbatterie) niedrig ist.
Da die Hybridbatterie (Traktionsbatterie) in Fahrstufe “N” nicht geladen werden kann,
schalten Sie in Fahrstufe “P”, wenn das Fahrzeug längere Zeit steht.
■ Wenn “Hybrid-Batterie schwach. Hybrid-System gestoppt. Auf schalten und
neu starten.” angezeigt wird
Diese Meldung wird angezeigt, wenn die verbleibende Ladung der Hybridbatterie
(Traktionsbatterie) niedrig ist, da längere Zeit in Fahrstufe “N” geschaltet war.
Schalten Sie in Fahrstufe “P” und starten Sie das Hybridsystem wieder, um das Fahr-
zeug zu fahren.
■ Wenn “Vor Verlassen des Fahrzeugs auf schalten.” angezeigt wird
Diese Meldung wird angezeigt, wenn die Fahrertür geöffnet wurde, ohne dass der
Start-Schalter ausgeschaltet wurde und eine andere Fahrstufe als “P” gewählt ist.
Schalten Sie in Fahrstufe “P”.
■ Wenn “Schalthebel auf . Gaspedal vor Schaltvorgang lösen.” angezeigt wird
Diese Meldung wird angezeigt, wenn das Gaspedal bei Fahrstufe “N” getreten wurde.
Lassen Sie das Gaspedal los und schalten Sie in Fahrstufe “D” oder “R”.
■ Wenn “Bei Stillstand, Bremse gedrückt halten. Hybrid-Sys. kann überhitzen.”
angezeigt wird
Diese Meldung wird möglicherweise angezeigt, wenn das Gaspedal getreten wird, um
das Fahrzeug an einer Steigung usw. zu halten.
Das Hybridsystem kann überhitzen. Lassen Sie das Gaspedal los und treten Sie das
Bremspedal.

6668-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

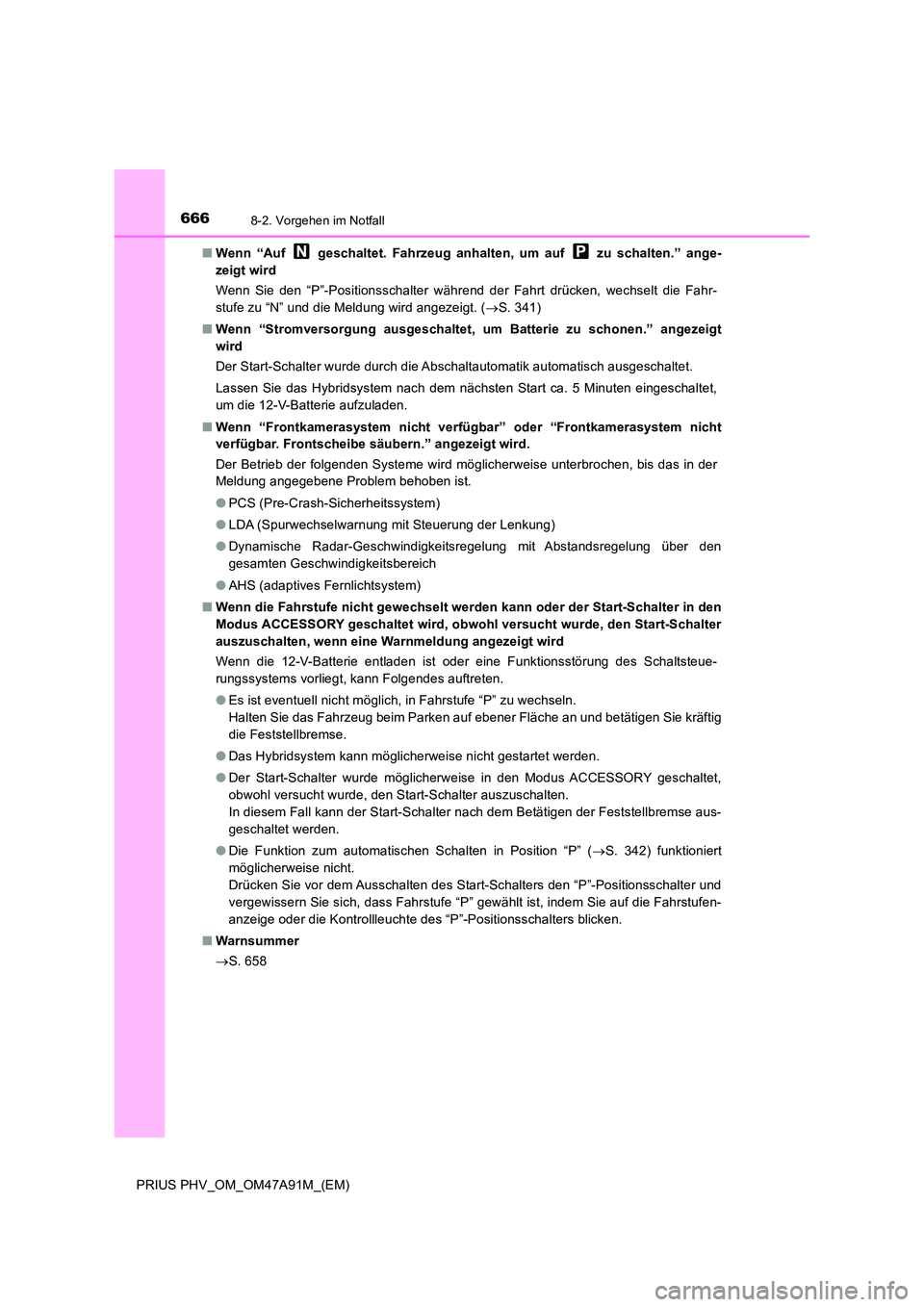

■ Wenn “Auf geschaltet. Fahrzeug anhalten, um auf zu schalten.” ange-
zeigt wird
Wenn Sie den “P”-Positionsschalter während der Fahrt drücken, wechselt die Fahr-
stufe zu “N” und die Meldung wird angezeigt. ( S. 341)
■ Wenn “Stromversorgung ausgeschaltet, um Batterie zu schonen.” angezeigt
wird
Der Start-Schalter wurde durch die Abschaltautomatik automatisch ausgeschaltet.
Lassen Sie das Hybridsystem nach dem nächsten Start ca. 5 Minuten eingeschaltet,
um die 12-V-Batterie aufzuladen.
■ Wenn “Frontkamerasystem nicht verfügbar” oder “Frontkamerasystem nicht
verfügbar. Frontscheibe säubern.” angezeigt wird.
Der Betrieb der folgenden Systeme wird möglicherweise unterbrochen, bis das in der
Meldung angegebene Problem behoben ist.
● PCS (Pre-Crash-Sicherheitssystem)
● LDA (Spurwechselwarnung mit Steuerung der Lenkung)
● Dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich
● AHS (adaptives Fernlichtsystem)
■ Wenn die Fahrstufe nicht gewechselt werden kann oder der Start-Schalter in den
Modus ACCESSORY geschaltet wird, obwohl versucht wurde, den Start-Schalter
auszuschalten, wenn eine Warnmeldung angezeigt wird
Wenn die 12-V-Batterie entladen ist oder eine Funktionsstörung des Schaltsteue-
rungssystems vorliegt, kann Folgendes auftreten.
● Es ist eventuell nicht möglich, in Fahrstufe “P” zu wechseln.
Halten Sie das Fahrzeug beim Parken auf ebener Fläche an und betätigen Sie kräftig
die Feststellbremse.
● Das Hybridsystem kann möglicherweise nicht gestartet werden.
● Der Start-Schalter wurde möglicherweise in den Modus ACCESSORY geschaltet,
obwohl versucht wurde, den Start-Schalter auszuschalten.
In diesem Fall kann der Start-Schalter nach dem Betätigen der Feststellbremse aus-
geschaltet werden.
● Die Funktion zum automatischen Schalten in Position “P” (S. 342) funktioniert
möglicherweise nicht.
Drücken Sie vor dem Ausschalten des Start-Schalters den “P”-Positionsschalter und
vergewissern Sie sich, dass Fahrstufe “P” gewählt ist, indem Sie auf die Fahrstufen-
anzeige oder die Kontrollleuchte des “P”-Positionsschalters blicken.
■ Warnsummer
 S. 658

6678-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten
HINWEIS

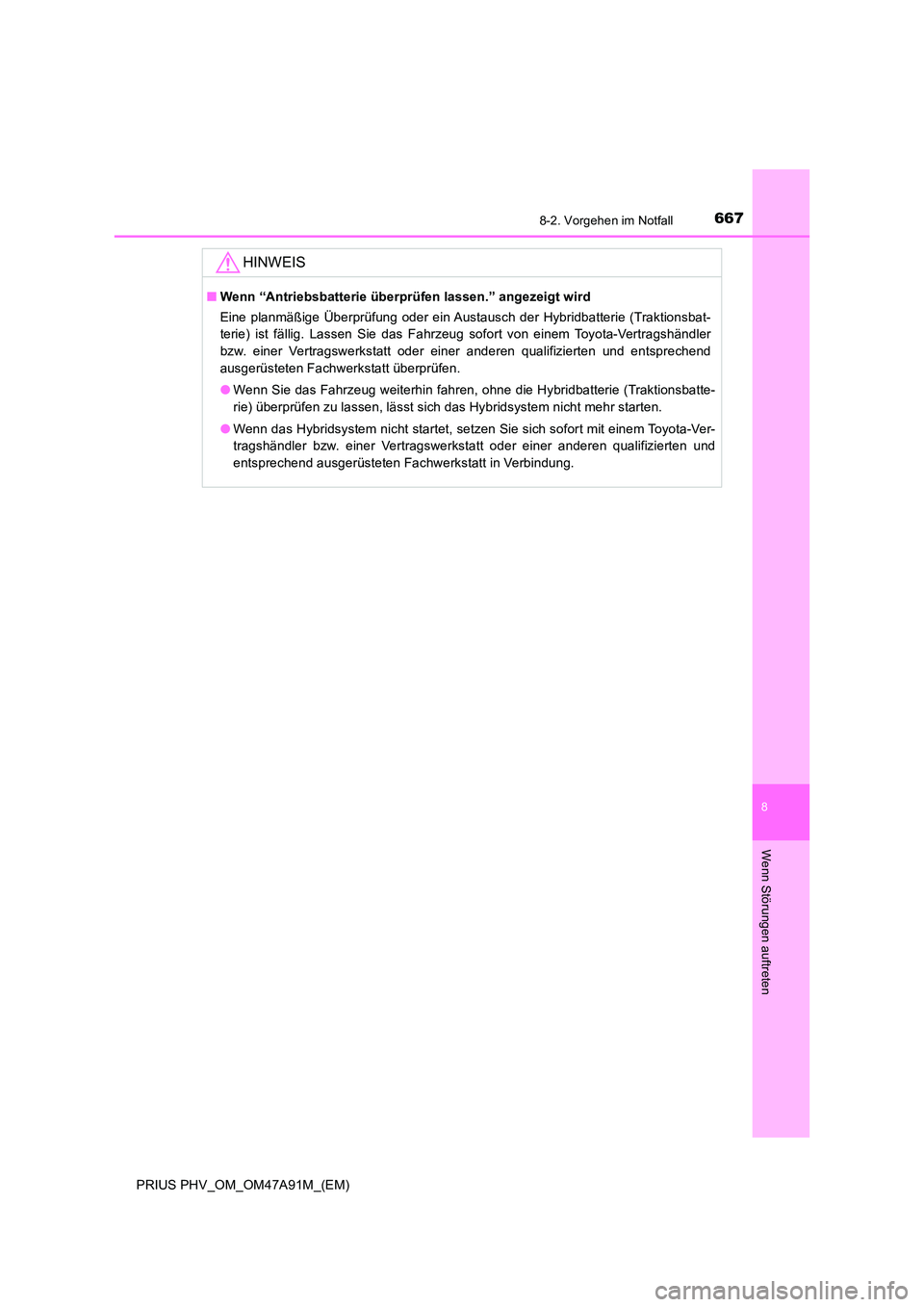

■Wenn “Antriebsbatterie überprüfen lassen.” angezeigt wird
Eine planmäßige Überprüfung oder ein Austausch der Hybridbatterie (Traktionsbat-
terie) ist fällig. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
● Wenn Sie das Fahrzeug weiterhin fahren, ohne die Hybridbatterie (Traktionsbatte-
rie) überprüfen zu lassen, lässt sich das Hybridsystem nicht mehr starten.
● Wenn das Hybridsystem nicht startet, setzen Sie sich sofort mit einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.

6688-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

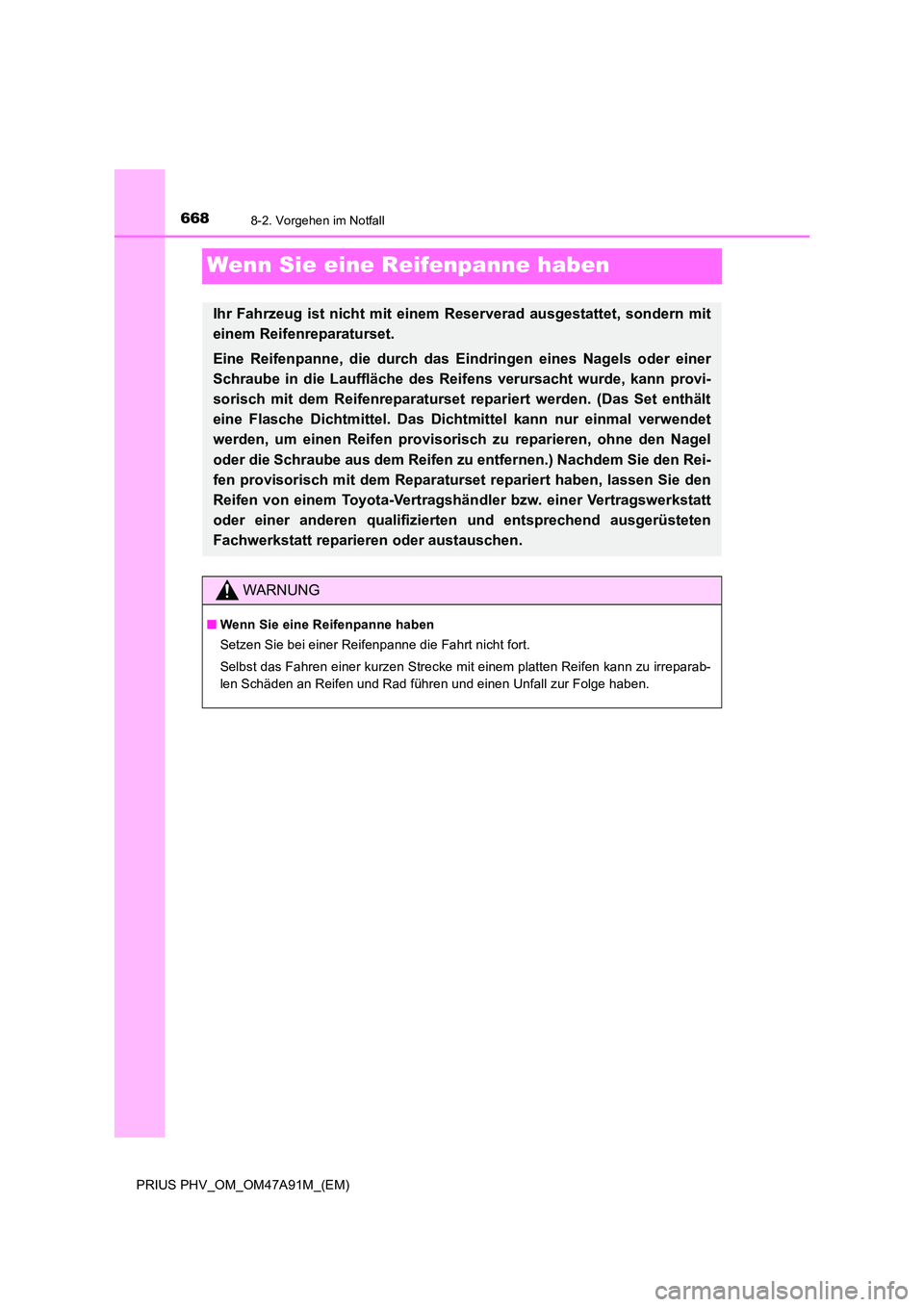

Wenn Sie eine Reifenpanne haben
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern mit
einem Reifenreparaturset.
Eine Reifenpanne, die durch das Eindringen eines Nagels oder einer
Schraube in die Lauffläche des Reifens verursacht wurde, kann provi-
sorisch mit dem Reifenreparaturset repariert werden. (Das Set enthält
eine Flasche Dichtmittel. Das Dich tmittel kann nur einmal verwendet
werden, um einen Reifen provisorisch zu reparieren, ohne den Nagel
oder die Schraube aus dem Reifen zu entfernen.) Nachdem Sie den Rei-
fen provisorisch mit dem Reparatur set repariert haben, lassen Sie den
Reifen von einem Toyota-Vertragshän dler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt reparieren oder austauschen.
WARNUNG
■ Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Rad führen und einen Unfall zur Folge haben.

6698-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

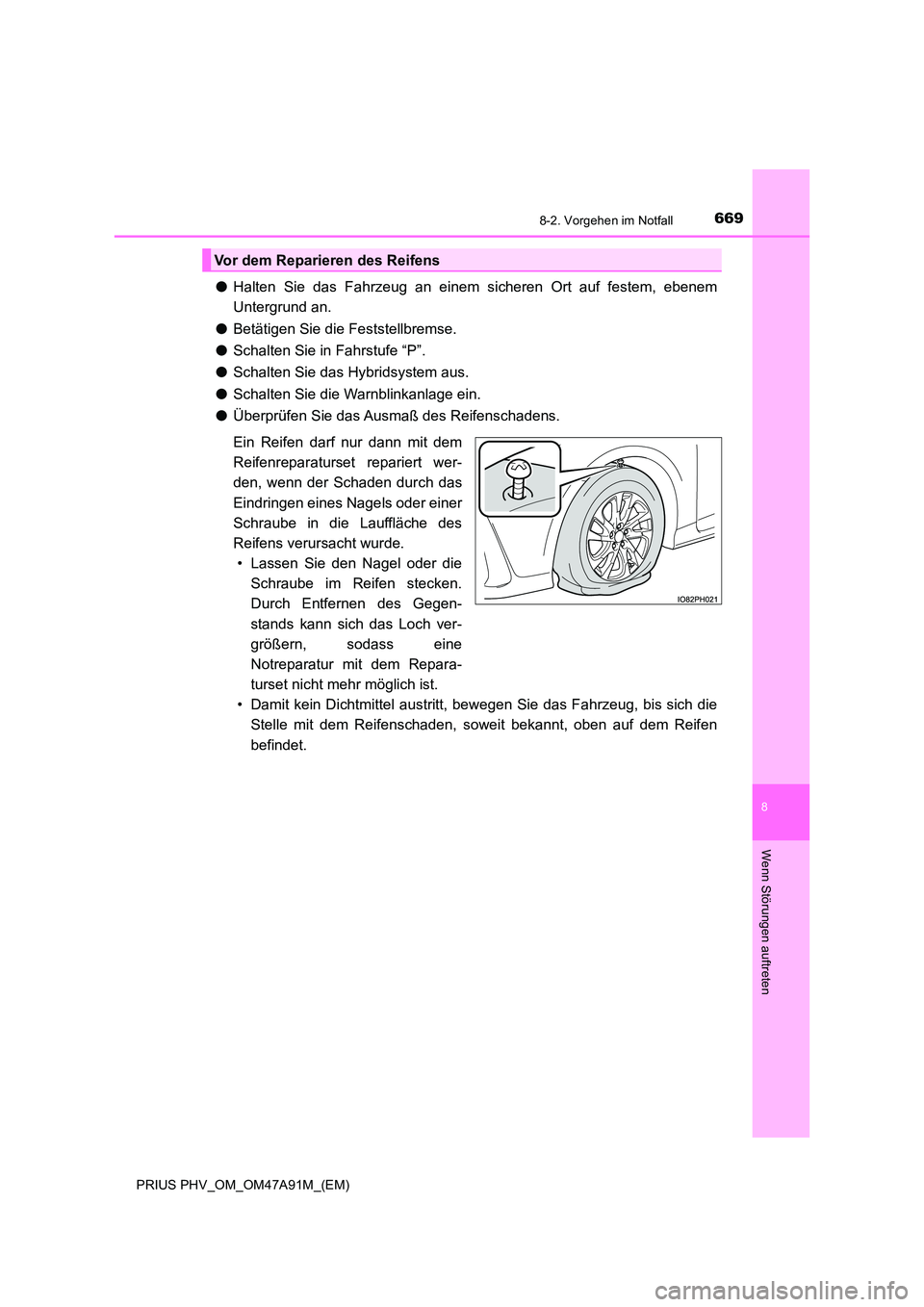

●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem
Untergrund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie in Fahrstufe “P”.
● Schalten Sie das Hybridsystem aus.
● Schalten Sie die Warnblinkanlage ein.
● Überprüfen Sie das Ausmaß des Reifenschadens.
Ein Reifen darf nur dann mit dem
Reifenreparaturset repariert wer-
den, wenn der Schaden durch das
Eindringen eines Nagels oder einer
Schraube in die Lauffläche des
Reifens verursacht wurde.
• Lassen Sie den Nagel oder die
Schraube im Reifen stecken.
Durch Entfernen des Gegen-
stands kann sich das Loch ver-
größern, sodass eine
Notreparatur mit dem Repara-
turset nicht mehr möglich ist.
• Damit kein Dichtmittel austritt, bewegen Sie das Fahrzeug, bis sich die
Stelle mit dem Reifenschaden, soweit bekannt, oben auf dem Reifen
befindet.
Vor dem Reparieren des Reifens

6708-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

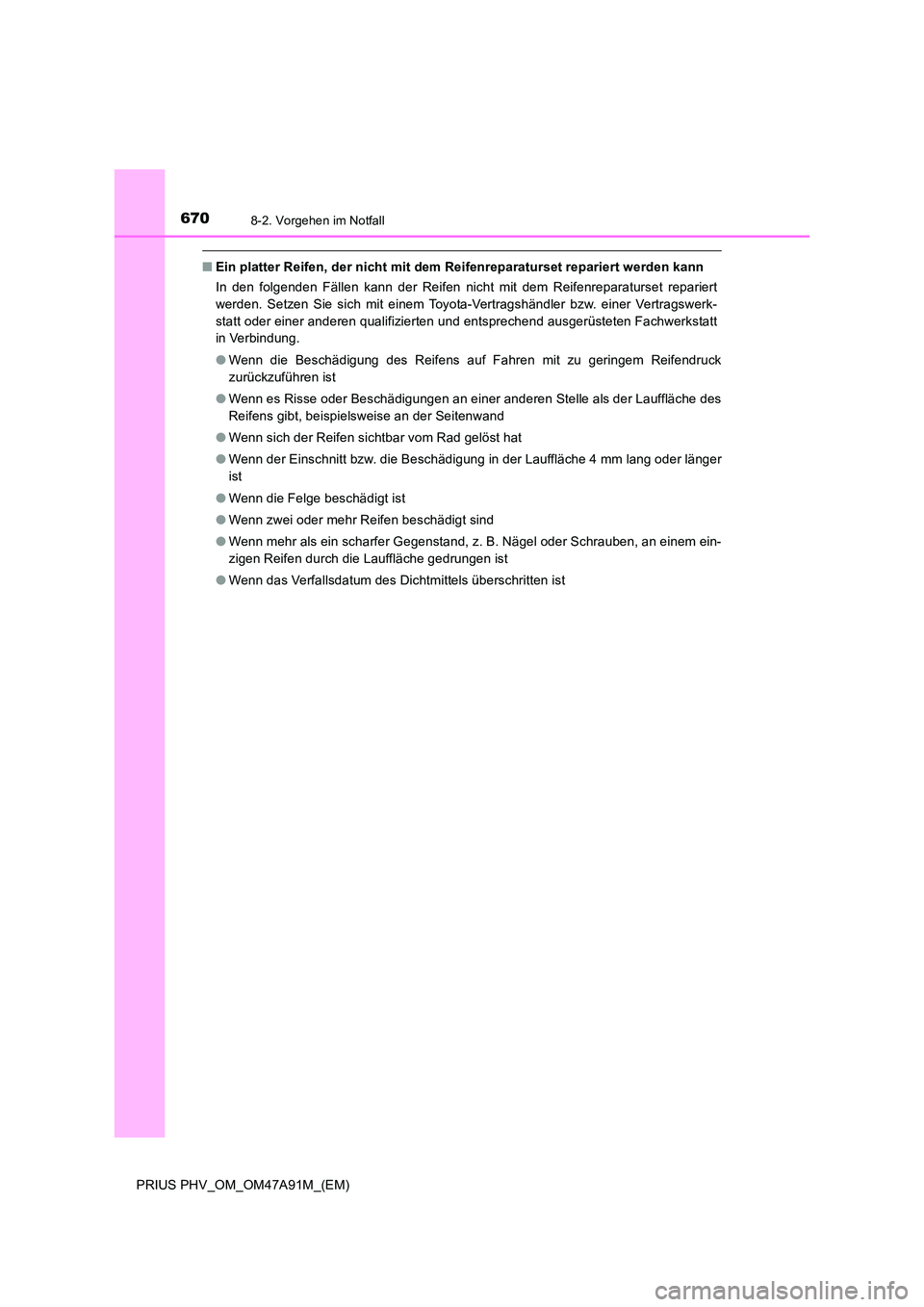

■Ein platter Reifen, der nicht mit dem Reifenreparaturset repariert werden kann
In den folgenden Fällen kann der Reifen nicht mit dem Reifenreparaturset repariert
werden. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
in Verbindung.
● Wenn die Beschädigung des Reifens auf Fahren mit zu geringem Reifendruck
zurückzuführen ist
● Wenn es Risse oder Beschädigungen an einer anderen Stelle als der Lauffläche des
Reifens gibt, beispielsweise an der Seitenwand
● Wenn sich der Reifen sichtbar vom Rad gelöst hat
● Wenn der Einschnitt bzw. die Beschädigung in der Lauffläche 4 mm lang oder länger
ist
● Wenn die Felge beschädigt ist
● Wenn zwei oder mehr Reifen beschädigt sind
● Wenn mehr als ein scharfer Gegenstand, z. B. Nägel oder Schrauben, an einem ein-
zigen Reifen durch die Lauffläche gedrungen ist
● Wenn das Verfallsdatum des Dichtmittels überschritten ist
