TOYOTA PRIUS PLUG-IN HYBRID 2016 Betriebsanleitungen (in German)

6918-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

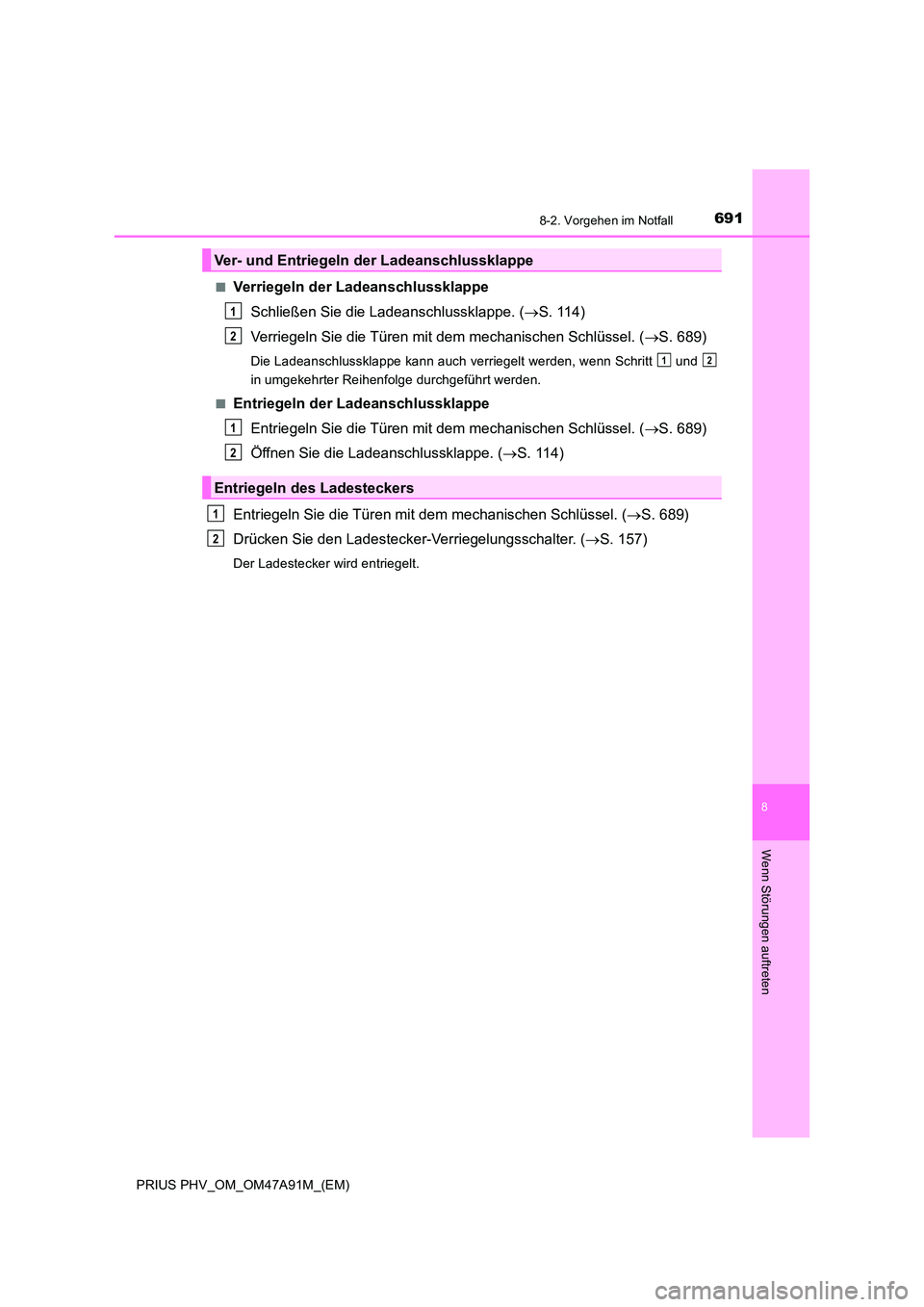

■Verriegeln der Ladeanschlussklappe
Schließen Sie die Ladeanschlussklappe. ( S. 114)
Verriegeln Sie die Türen mit dem mechanischen Schlüssel. ( S. 689)
Die Ladeanschlussklappe kann auch verriegelt werden, wenn Schritt und
in umgekehrter Reihenfolge durchgeführt werden.
■Entriegeln der Ladeanschlussklappe
Entriegeln Sie die Türen mit dem mechanischen Schlüssel. ( S. 689)
Öffnen Sie die Ladeanschlussklappe. ( S. 114)
Entriegeln Sie die Türen mit dem mechanischen Schlüssel. ( S. 689)
Drücken Sie den Ladestecker-Verriegelungsschalter. ( S. 157)
Der Ladestecker wird entriegelt.
Ver- und Entriegeln der Ladeanschlussklappe
Entriegeln des Ladesteckers
1
2
12
1
2
1
2

6928-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

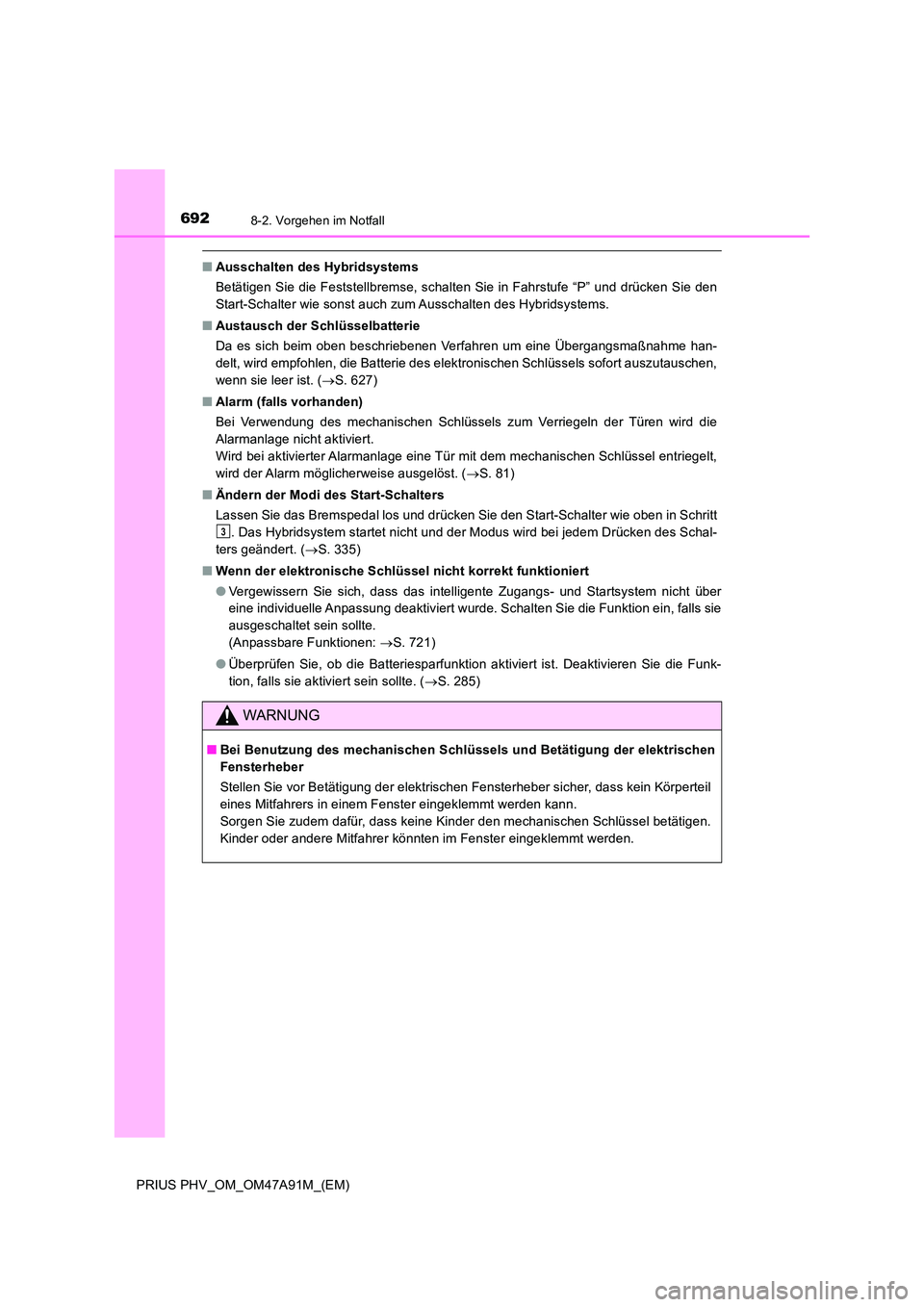

■Ausschalten des Hybridsystems
Betätigen Sie die Feststellbremse, schalten Sie in Fahrstufe “P” und drücken Sie den
Start-Schalter wie sonst auch zum Ausschalten des Hybridsystems.
■ Austausch der Schlüsselbatterie
Da es sich beim oben beschriebenen Verfahren um eine Übergangsmaßnahme han-
delt, wird empfohlen, die Batterie des elektronischen Schlüssels sofort auszutauschen,
wenn sie leer ist. ( S. 627)
■ Alarm (falls vorhanden)
Bei Verwendung des mechanischen Schlüssels zum Verriegeln der Türen wird die
Alarmanlage nicht aktiviert.
Wird bei aktivierter Alarmanlage eine Tür mit dem mechanischen Schlüssel entriegelt,
wird der Alarm möglicherweise ausgelöst. ( S. 81)
■ Ändern der Modi des Start-Schalters
Lassen Sie das Bremspedal los und drücken Sie den Start-Schalter wie oben in Schritt
. Das Hybridsystem startet nicht und der Modus wird bei jedem Drücken des Schal-
ters geändert. ( S. 335)
■ Wenn der elektronische Schlüssel nicht korrekt funktioniert
● Vergewissern Sie sich, dass das intelligente Zugangs- und Startsystem nicht über
eine individuelle Anpassung deaktiviert wurde. Schalten Sie die Funktion ein, falls sie
ausgeschaltet sein sollte.
(Anpassbare Funktionen: S. 721)
● Überprüfen Sie, ob die Batteriesparfunktion aktiviert ist. Deaktivieren Sie die Funk-
tion, falls sie aktiviert sein sollte. ( S. 285)
WARNUNG
■Bei Benutzung des mechanischen Schlüssels und Betätigung der elektrischen
Fensterheber
Stellen Sie vor Betätigung der elektrischen Fensterheber sicher, dass kein Körperteil
eines Mitfahrers in einem Fenster eingeklemmt werden kann.
Sorgen Sie zudem dafür, dass keine Kinder den mechanischen Schlüssel betätigen.
Kinder oder andere Mitfahrer könnten im Fenster eingeklemmt werden.
3

6938-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

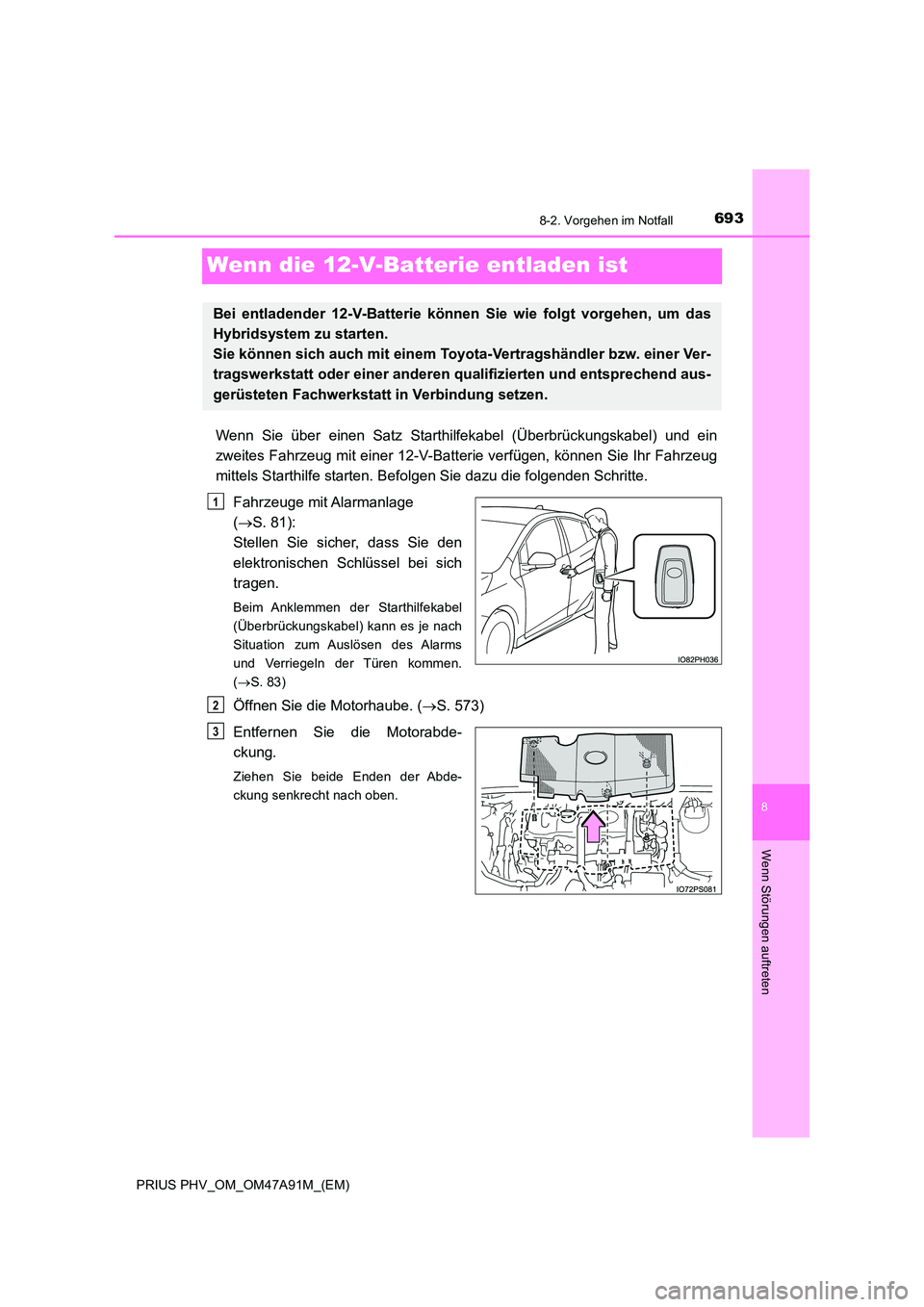

Wenn die 12-V-Batterie entladen ist
Wenn Sie über einen Satz Starthilfekabel (Überbrückungskabel) und ein
zweites Fahrzeug mit einer 12-V-Batt erie verfügen, können Sie Ihr Fahrzeug
mittels Starthilfe starten. Befolgen Sie dazu die folgenden Schritte.
Fahrzeuge mit Alarmanlage
( S. 81):
Stellen Sie sicher, dass Sie den
elektronischen Schlüssel bei sich
tragen.
Beim Anklemmen der Starthilfekabel
(Überbrückungskabel) kann es je nach
Situation zum Auslösen des Alarms
und Verriegeln der Türen kommen.
( S. 83)
Öffnen Sie die Motorhaube. (S. 573)
Entfernen Sie die Motorabde-
ckung.
Ziehen Sie beide Enden der Abde-
ckung senkrecht nach oben.
Bei entladender 12-V-Batterie können Sie wie folgt vorgehen, um das
Hybridsystem zu starten.
Sie können sich auch mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qu alifizierten und entsprechend aus-
gerüsteten Fachwerkstatt in Verbindung setzen.
1
2
3

6948-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

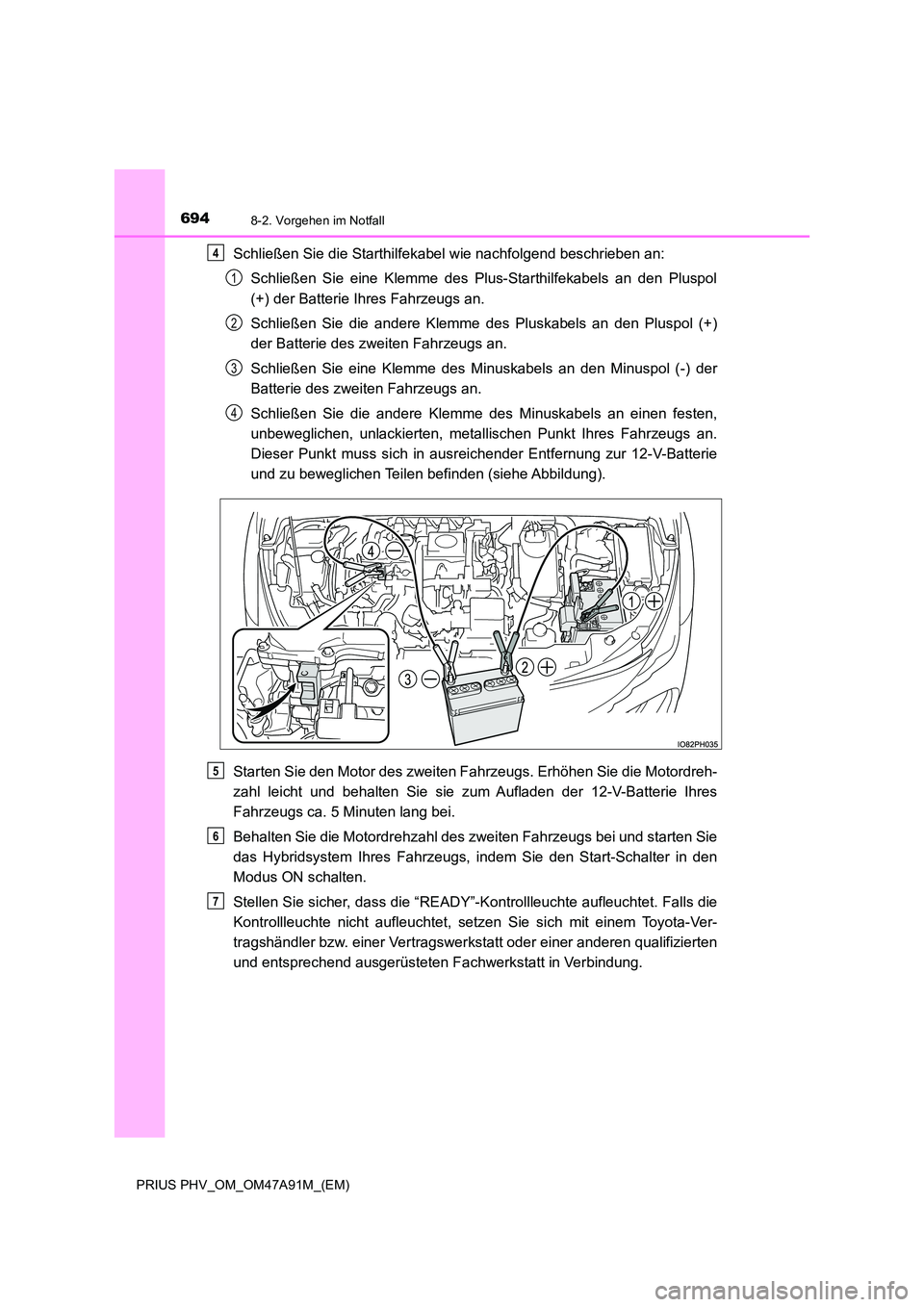

Schließen Sie die Starthilfekabel wie nachfolgend beschrieben an:
Schließen Sie eine Klemme des Plus-Starthilfekabels an den Pluspol
(+) der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Pluspol (+)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-) der
Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen festen,
unbeweglichen, unlackierten, metallischen Punkt Ihres Fahrzeugs an.
Dieser Punkt muss sich in aus reichender Entfernung zur 12-V-Batterie
und zu beweglichen Teilen befinden (siehe Abbildung).
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie die Motordreh-
zahl leicht und behalten Sie sie zum Aufladen der 12-V-Batterie Ihres
Fahrzeugs ca. 5 Minuten lang bei.
Behalten Sie die Motordrehzahl des zweiten Fahrzeugs bei und starten Sie
das Hybridsystem Ihres Fahrzeugs, indem Sie den Start-Schalter in den
Modus ON schalten.
Stellen Sie sicher, dass die “READY”-K ontrollleuchte aufleuchtet. Falls die
Kontrollleuchte nicht aufleuchtet, setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
4
1
2
3
4
5
6
7

6958-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

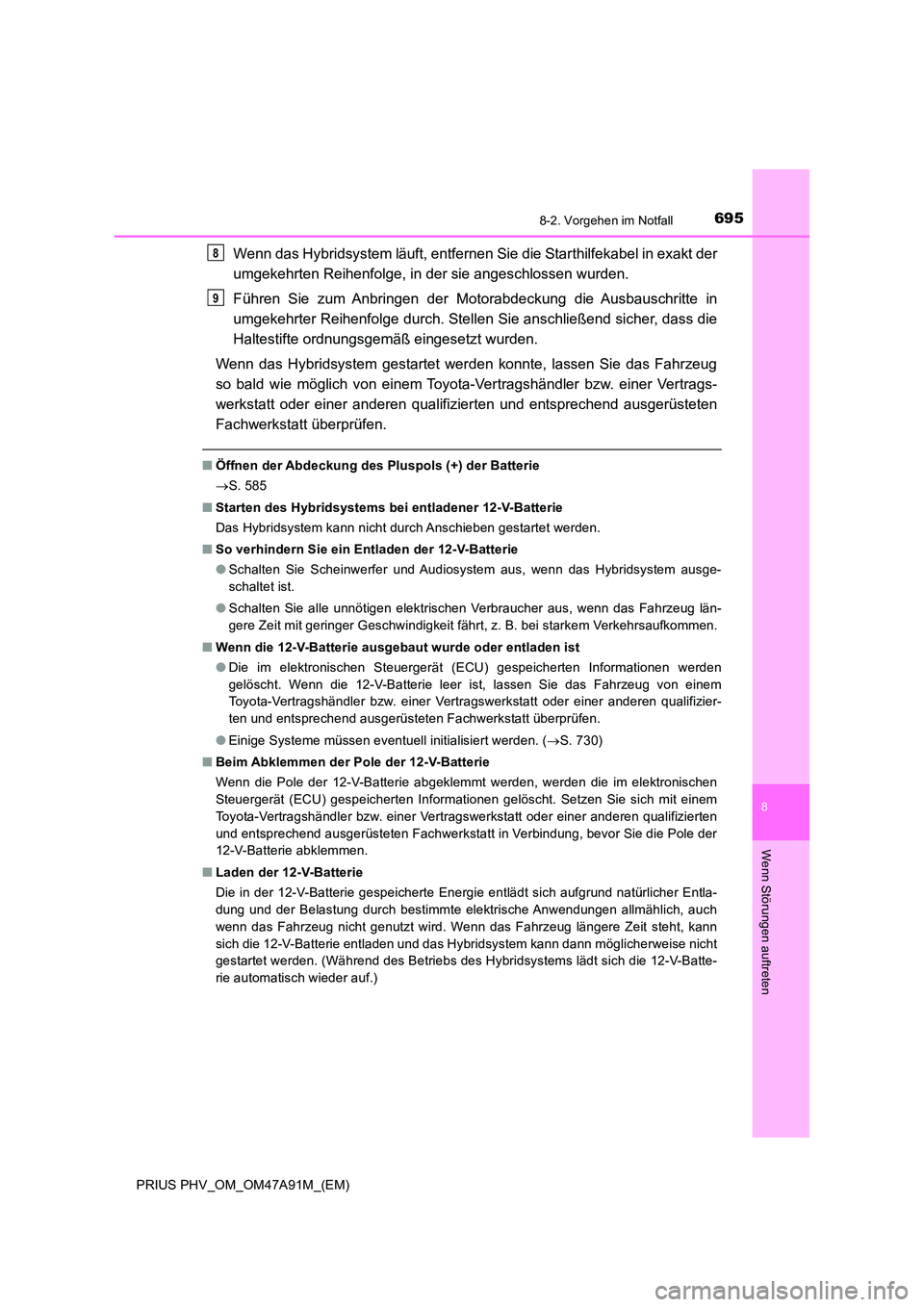

Wenn das Hybridsystem läuft, entfernen Sie die Starthilfekabel in exakt der
umgekehrten Reihenfolge, in der sie angeschlossen wurden.
Führen Sie zum Anbringen der Motorabdeckung die Ausbauschritte in
umgekehrter Reihenfolge durch. Stellen Sie anschließend sicher, dass die
Haltestifte ordnungsgemäß eingesetzt wurden.
Wenn das Hybridsystem gestartet werden konnte, lassen Sie das Fahrzeug
so bald wie möglich von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
■ Öffnen der Abdeckung des Pluspols (+) der Batterie
 S. 585
■ Starten des Hybridsystems bei entladener 12-V-Batterie
Das Hybridsystem kann nicht durch Anschieben gestartet werden.
■ So verhindern Sie ein Entladen der 12-V-Batterie
● Schalten Sie Scheinwerfer und Audiosystem aus, wenn das Hybridsystem ausge-
schaltet ist.
● Schalten Sie alle unnötigen elektrischen Verbraucher aus, wenn das Fahrzeug län-
gere Zeit mit geringer Geschwindigkeit fährt, z. B. bei starkem Verkehrsaufkommen.
■ Wenn die 12-V-Batterie ausgebaut wurde oder entladen ist
● Die im elektronischen Steuergerät (ECU) gespeicherten Informationen werden
gelöscht. Wenn die 12-V-Batterie leer ist, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
● Einige Systeme müssen eventuell initialisiert werden. (S. 730)
■ Beim Abklemmen der Pole der 12-V-Batterie
Wenn die Pole der 12-V-Batterie abgeklemmt werden, werden die im elektronischen
Steuergerät (ECU) gespeicherten Informationen gelöscht. Setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt in Verbindung, bevor Sie die Pole der
12-V-Batterie abklemmen.
■ Laden der 12-V-Batterie
Die in der 12-V-Batterie gespeicherte Energie entlädt sich aufgrund natürlicher Entla-
dung und der Belastung durch bestimmte elektrische Anwendungen allmählich, auch
wenn das Fahrzeug nicht genutzt wird. Wenn das Fahrzeug längere Zeit steht, kann
sich die 12-V-Batterie entladen und das Hybridsystem kann dann möglicherweise nicht
gestartet werden. (Während des Betriebs des Hybridsystems lädt sich die 12-V-Batte-
rie automatisch wieder auf.)
8
9

6968-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

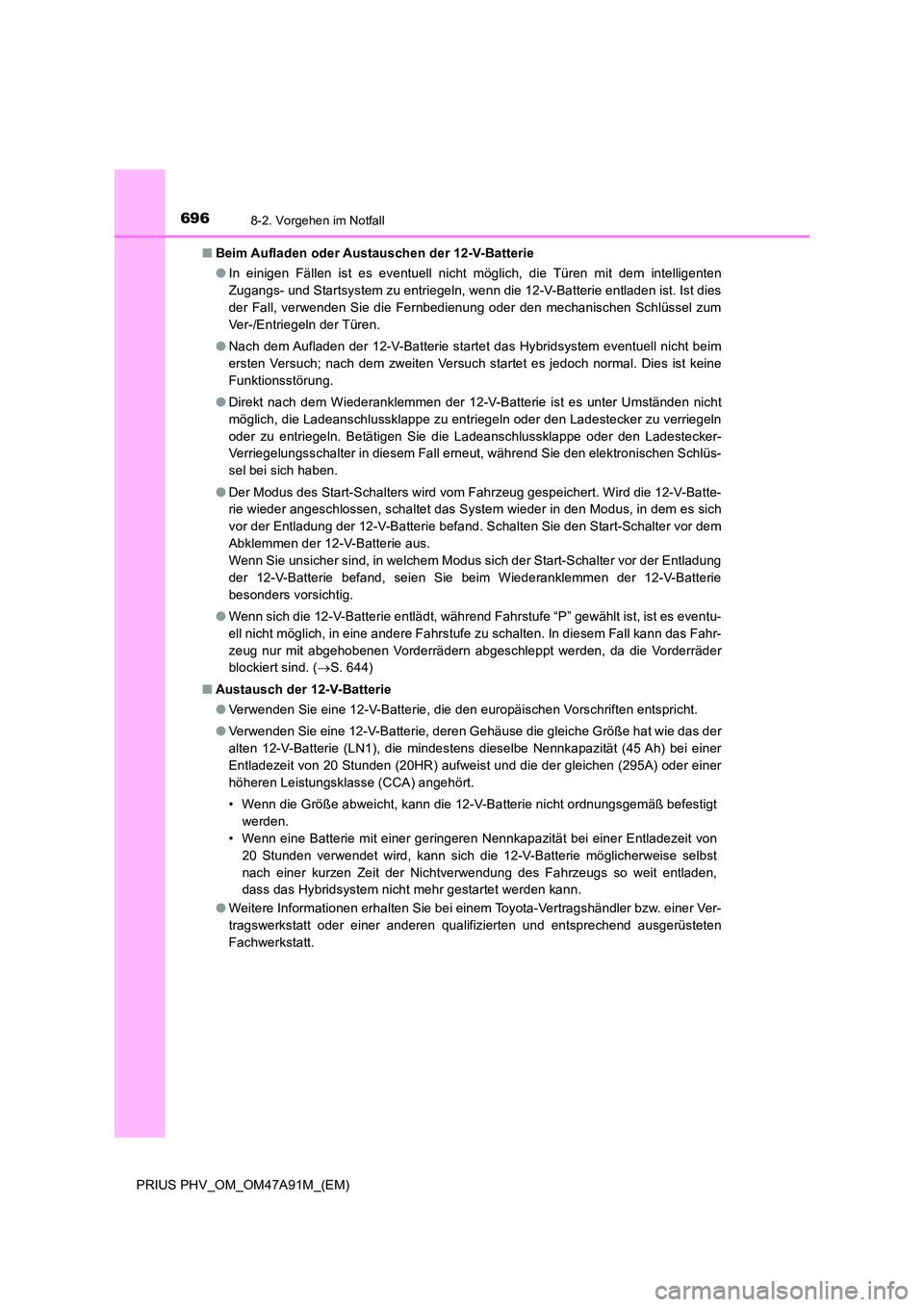

■ Beim Aufladen oder Austauschen der 12-V-Batterie
● In einigen Fällen ist es eventuell nicht möglich, die Türen mit dem intelligenten
Zugangs- und Startsystem zu entriegeln, wenn die 12-V-Batterie entladen ist. Ist dies
der Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum
Ver-/Entriegeln der Türen.
● Nach dem Aufladen der 12-V-Batterie startet das Hybridsystem eventuell nicht beim
ersten Versuch; nach dem zweiten Versuch startet es jedoch normal. Dies ist keine
Funktionsstörung.
● Direkt nach dem Wiederanklemmen der 12-V-Batterie ist es unter Umständen nicht
möglich, die Ladeanschlussklappe zu entriegeln oder den Ladestecker zu verriegeln
oder zu entriegeln. Betätigen Sie die Ladeanschlussklappe oder den Ladestecker-
Verriegelungsschalter in diesem Fall erneut, während Sie den elektronischen Schlüs-
sel bei sich haben.
● Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Wird die 12-V-Batte-
rie wieder angeschlossen, schaltet das System wieder in den Modus, in dem es sich
vor der Entladung der 12-V-Batterie befand. Schalten Sie den Start-Schalter vor dem
Abklemmen der 12-V-Batterie aus.
Wenn Sie unsicher sind, in welchem Modus sich der Start-Schalter vor der Entladung
der 12-V-Batterie befand, seien Sie beim Wiederanklemmen der 12-V-Batterie
besonders vorsichtig.
● Wenn sich die 12-V-Batterie entlädt, während Fahrstufe “P” gewählt ist, ist es eventu-
ell nicht möglich, in eine andere Fahrstufe zu schalten. In diesem Fall kann das Fahr-
zeug nur mit abgehobenen Vorderrädern abgeschleppt werden, da die Vorderräder
blockiert sind. ( S. 644)
■ Austausch der 12-V-Batterie
● Verwenden Sie eine 12-V-Batterie, die den europäischen Vorschriften entspricht.
● Verwenden Sie eine 12-V-Batterie, deren Gehäuse die gleiche Größe hat wie das der
alten 12-V-Batterie (LN1), die mindestens dieselbe Nennkapazität (45 Ah) bei einer
Entladezeit von 20 Stunden (20HR) aufweist und die der gleichen (295A) oder einer
höheren Leistungsklasse (CCA) angehört.
• Wenn die Größe abweicht, kann die 12-V-Batterie nicht ordnungsgemäß befestigt
werden.
• Wenn eine Batterie mit einer geringeren Nennkapazität bei einer Entladezeit von
20 Stunden verwendet wird, kann sich die 12-V-Batterie möglicherweise selbst
nach einer kurzen Zeit der Nichtverwendung des Fahrzeugs so weit entladen,
dass das Hybridsystem nicht mehr gestartet werden kann.
● Weitere Informationen erhalten Sie bei einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt.

6978-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

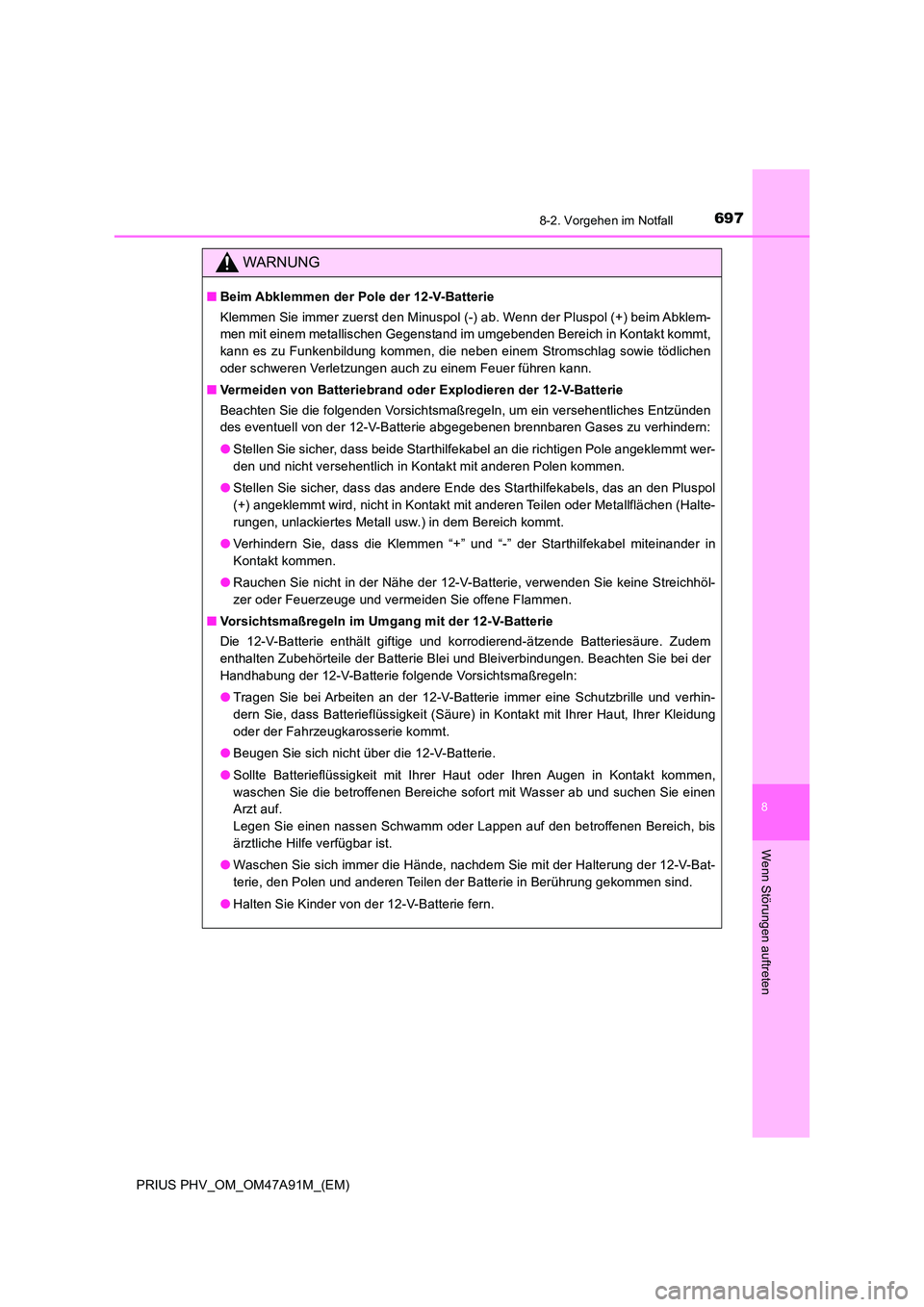

WARNUNG
■Beim Abklemmen der Pole der 12-V-Batterie
Klemmen Sie immer zuerst den Minuspol (-) ab. Wenn der Pluspol (+) beim Abklem-
men mit einem metallischen Gegenstand im umgebenden Bereich in Kontakt kommt,
kann es zu Funkenbildung kommen, die neben einem Stromschlag sowie tödlichen
oder schweren Verletzungen auch zu einem Feuer führen kann.
■ Vermeiden von Batteriebrand oder Explodieren der 12-V-Batterie
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein versehentliches Entzünden
des eventuell von der 12-V-Batterie abgegebenen brennbaren Gases zu verhindern:
● Stellen Sie sicher, dass beide Starthilfekabel an die richtigen Pole angeklemmt wer-
den und nicht versehentlich in Kontakt mit anderen Polen kommen.
● Stellen Sie sicher, dass das andere Ende des Starthilfekabels, das an den Pluspol
(+) angeklemmt wird, nicht in Kontakt mit anderen Teilen oder Metallflächen (Halte-
rungen, unlackiertes Metall usw.) in dem Bereich kommt.
● Verhindern Sie, dass die Klemmen “+” und “-” der Starthilfekabel miteinander in
Kontakt kommen.
● Rauchen Sie nicht in der Nähe der 12-V-Batterie, verwenden Sie keine Streichhöl-
zer oder Feuerzeuge und vermeiden Sie offene Flammen.
■ Vorsichtsmaßregeln im Umgang mit der 12-V-Batterie
Die 12-V-Batterie enthält giftige und korrodierend-ätzende Batteriesäure. Zudem
enthalten Zubehörteile der Batterie Blei und Bleiverbindungen. Beachten Sie bei der
Handhabung der 12-V-Batterie folgende Vorsichtsmaßregeln:
● Tragen Sie bei Arbeiten an der 12-V-Batterie immer eine Schutzbrille und verhin-
dern Sie, dass Batterieflüssigkeit (Säure) in Kontakt mit Ihrer Haut, Ihrer Kleidung
oder der Fahrzeugkarosserie kommt.
● Beugen Sie sich nicht über die 12-V-Batterie.
● Sollte Batterieflüssigkeit mit Ihrer Haut oder Ihren Augen in Kontakt kommen,
waschen Sie die betroffenen Bereiche sofort mit Wasser ab und suchen Sie einen
Arzt auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen Bereich, bis
ärztliche Hilfe verfügbar ist.
● Waschen Sie sich immer die Hände, nachdem Sie mit der Halterung der 12-V-Bat-
terie, den Polen und anderen Teilen der Batterie in Berührung gekommen sind.
● Halten Sie Kinder von der 12-V-Batterie fern.

6988-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

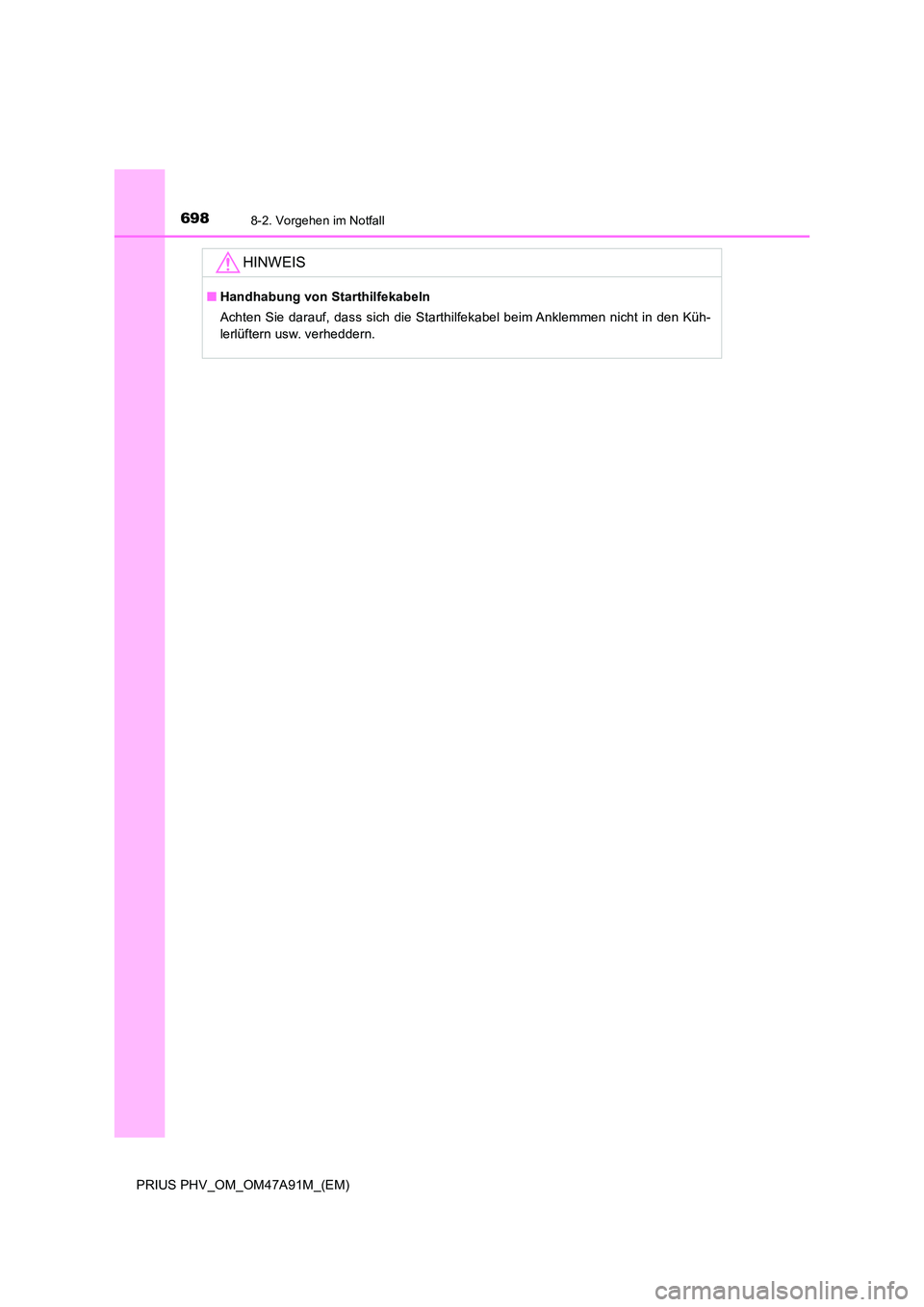

HINWEIS
■Handhabung von Starthilfekabeln
Achten Sie darauf, dass sich die Starthilfekabel beim Anklemmen nicht in den Küh-
lerlüftern usw. verheddern.

6998-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)
8
Wenn Störungen auftreten

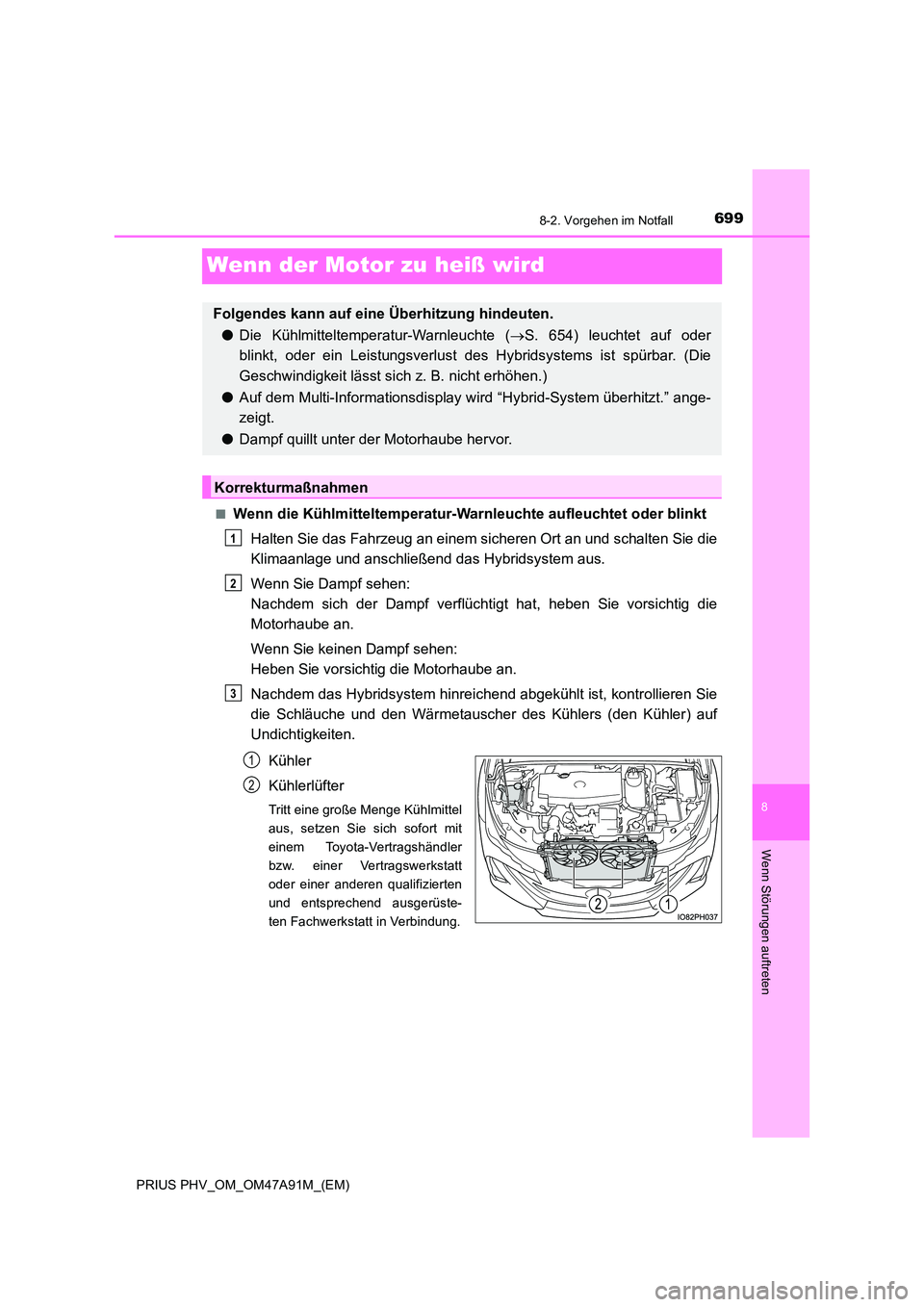

Wenn der Motor zu heiß wird
■Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blinkt
Halten Sie das Fahrzeug an einem sicheren Ort an und schalten Sie die
Klimaanlage und anschließend das Hybridsystem aus.
Wenn Sie Dampf sehen:
Nachdem sich der Dampf verflüchtigt hat, heben Sie vorsichtig die
Motorhaube an.
Wenn Sie keinen Dampf sehen:
Heben Sie vorsichtig die Motorhaube an.
Nachdem das Hybridsystem hinreichend abgekühlt ist, kontrollieren Sie
die Schläuche und den Wärmetauscher des Kühlers (den Kühler) auf
Undichtigkeiten.
Kühler
Kühlerlüfter
Tritt eine große Menge Kühlmittel
aus, setzen Sie sich sofort mit
einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten
und entsprechend ausgerüste-
ten Fachwerkstatt in Verbindung.
Folgendes kann auf eine Überhitzung hindeuten.
● Die Kühlmitteltemperatur-Warnleuchte (S. 654) leuchtet auf oder
blinkt, oder ein Leistungsverlust des Hybridsystems ist spürbar. (Die
Geschwindigkeit lässt sich z. B. nicht erhöhen.)
● Auf dem Multi-Informationsdisplay wird “Hybrid-System überhitzt.” ange-
zeigt.
● Dampf quillt unter der Motorhaube hervor.
Korrekturmaßnahmen
1
2
3
1
2

7008-2. Vorgehen im Notfall
PRIUS PHV_OM_OM47A91M_(EM)

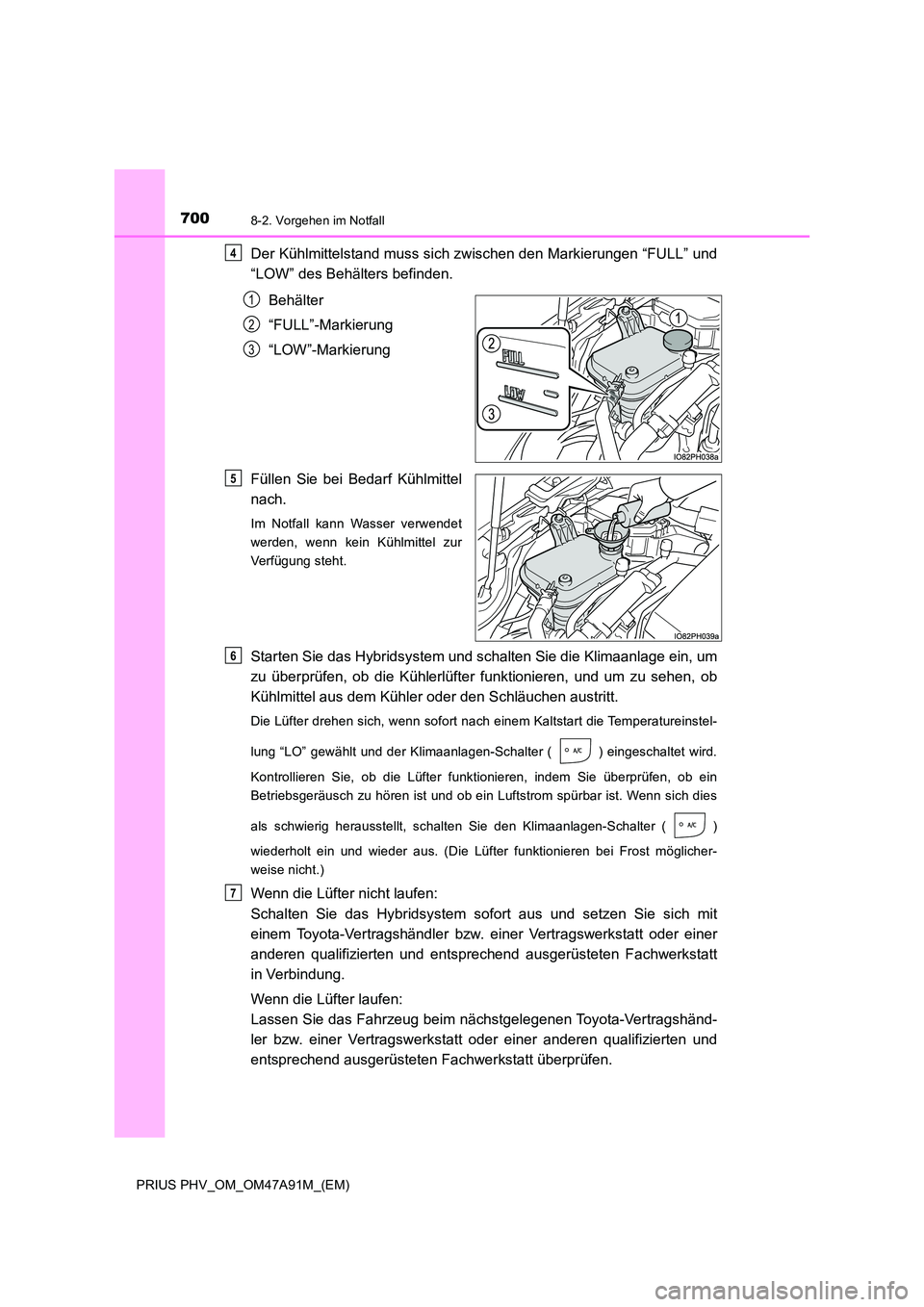

Der Kühlmittelstand muss sich zwischen den Markierungen “FULL” und
“LOW” des Behälters befinden.
Behälter
“FULL”-Markierung
“LOW”-Markierung
Füllen Sie bei Bedarf Kühlmittel
nach.
Im Notfall kann Wasser verwendet
werden, wenn kein Kühlmittel zur
Verfügung steht.
Starten Sie das Hybridsystem und schalten Sie die Klimaanlage ein, um
zu überprüfen, ob die Kühlerlüfter funktionieren, und um zu sehen, ob
Kühlmittel aus dem Kühler oder den Schläuchen austritt.
Die Lüfter drehen sich, wenn sofort nach einem Kaltstart die Temperatureinstel-
lung “LO” gewählt und der Klimaanlagen-Schalter ( ) eingeschaltet wird.
Kontrollieren Sie, ob die Lüfter funktionieren, indem Sie überprüfen, ob ein
Betriebsgeräusch zu hören ist und ob ein Luftstrom spürbar ist. Wenn sich dies
als schwierig herausstellt, schalten Sie den Klimaanlagen-Schalter ( )
wiederholt ein und wieder aus. (Die Lüfter funktionieren bei Frost möglicher-
weise nicht.)
Wenn die Lüfter nicht laufen:
Schalten Sie das Hybridsystem sofort aus und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
in Verbindung.
Wenn die Lüfter laufen:
Lassen Sie das Fahrzeug beim nächstgelegenen Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
4
1
2
3
5
6
7
