Technische Daten des Fahrzeugs

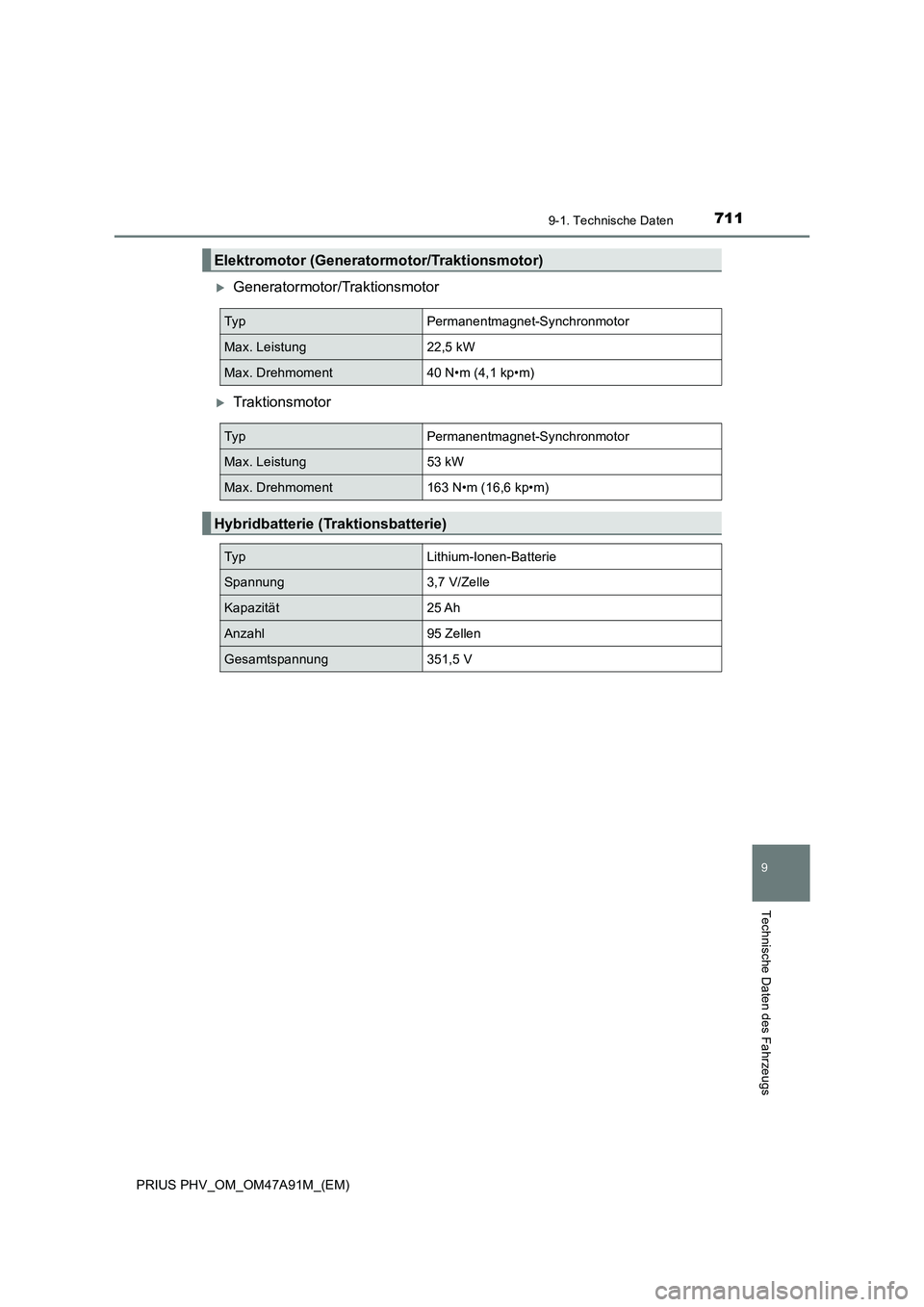

Generatormotor/Traktionsmotor
Traktionsmotor
Elektromotor (Generatormotor/Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Max. Leistung22,5 kW
Max. Drehmoment40 N•m (4,1 kp•m)
TypPermanentmagnet-Synchronmotor
Max. Leistung53 kW
Max. Drehmoment163 N•m (16,6 kp•m)
Hybridbatterie (Traktionsbatterie)
TypLithium-Ionen-Batterie
Spannung3,7 V/Zelle
Kapazität25 Ah
Anzahl95 Zellen
Gesamtspannung351,5 V

7129-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)■

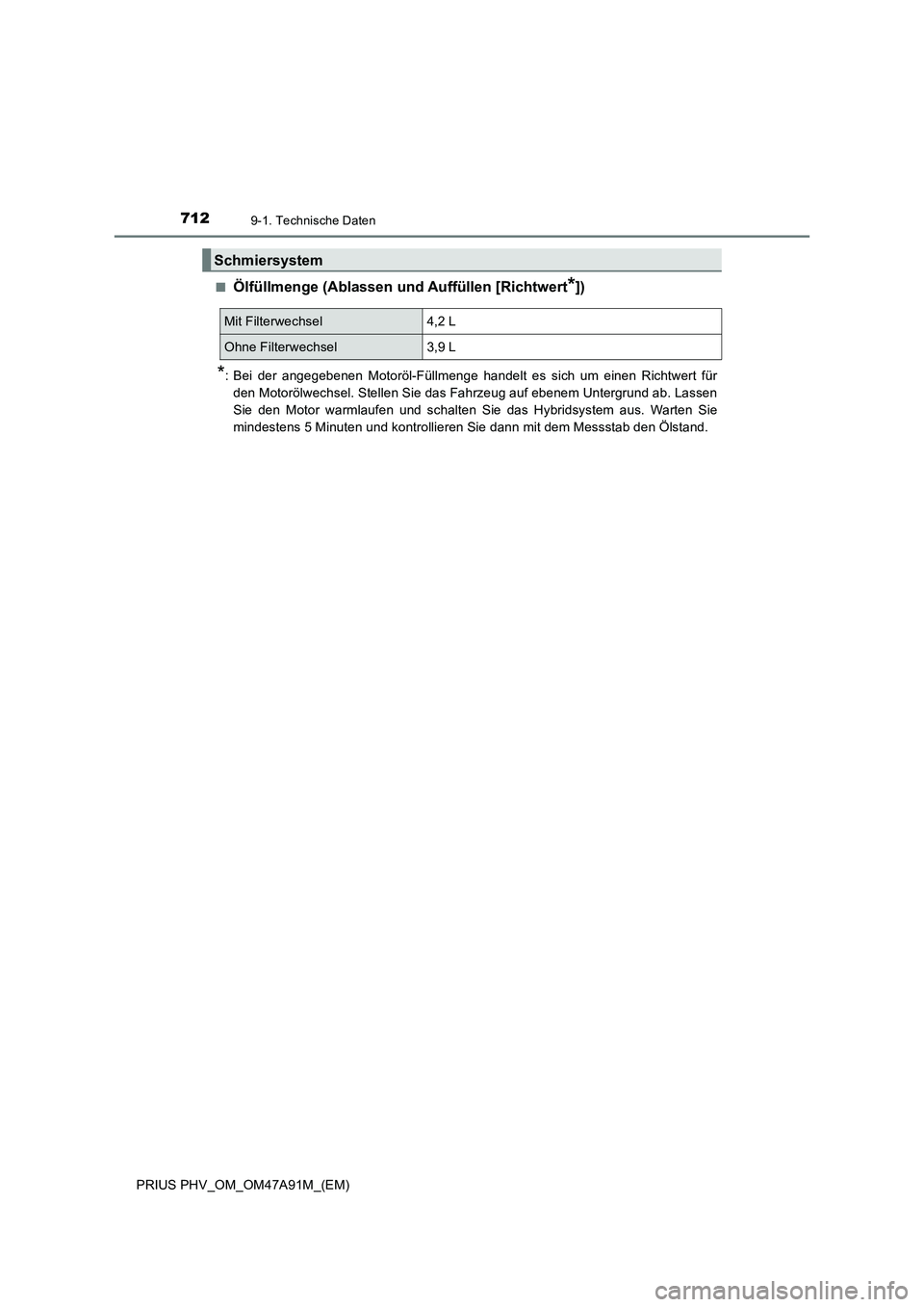

Ölfüllmenge (Ablassen und Auffüllen [Richtwert*])
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Stellen Sie das Fahrzeug auf ebenem Untergrund ab. Lassen
Sie den Motor warmlaufen und schalten Sie das Hybridsystem aus. Warten Sie
mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den Ölstand.
Schmiersystem
Mit Filterwechsel4,2 L
Ohne Filterwechsel3,9 L

7139-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)
9
Technische Daten des Fahrzeugs

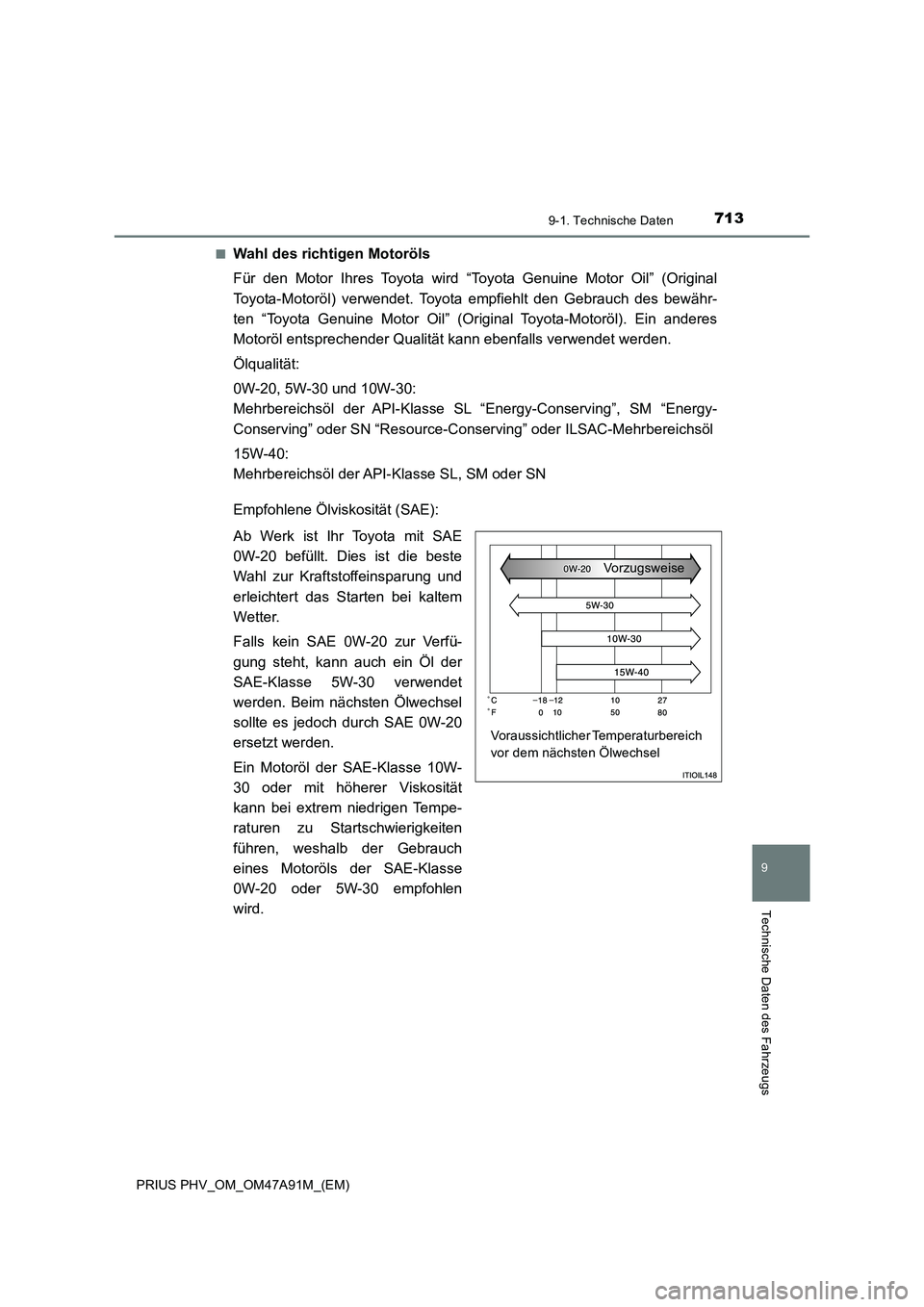

■Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Conserving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-20 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch ein Öl der
SAE-Klasse 5W-30 verwendet
werden. Beim nächsten Ölwechsel
sollte es jedoch durch SAE 0W-20
ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen, weshalb der Gebrauch
eines Motoröls der SAE-Klasse
0W-20 oder 5W-30 empfohlen
wird.
Voraussichtlicher Temperaturbereich
vor dem nächsten ÖlwechselVorzugsweise

7149-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-
Conserving” bedeutet, dass das Öl
über kraftstoffsparende und umwelt-
schonende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

7159-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)
9
Technische Daten des Fahrzeugs
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert.
Sollte ein Wechsel erforderlich sein, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbindung.

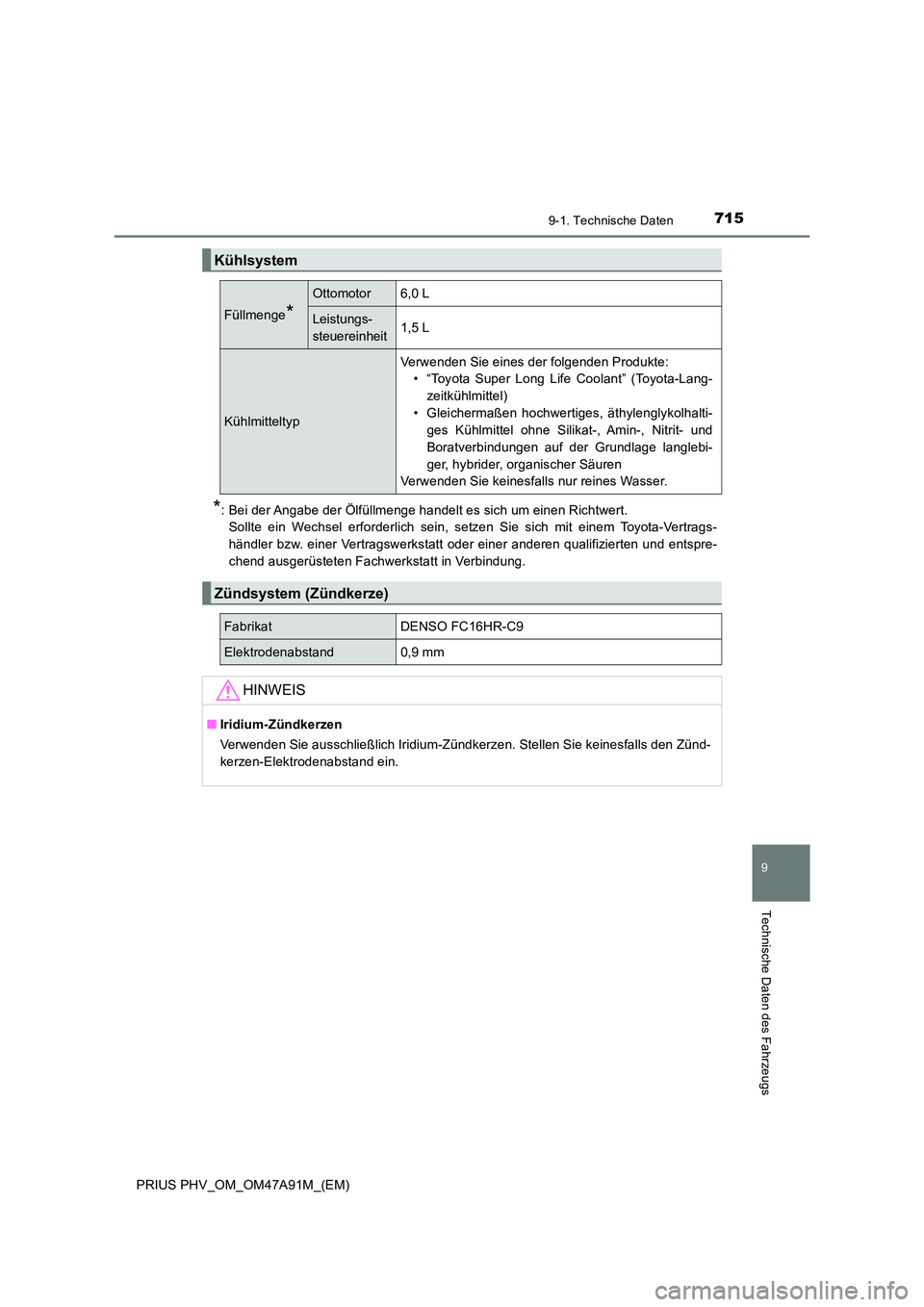

Kühlsystem
Füllmenge*
Ottomotor6,0 L
Leistungs-
steuereinheit1,5 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:
• “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykolhalti-
ges Kühlmittel ohne Silikat-, Amin-, Nitrit- und
Boratverbindungen auf der Grundlage langlebi-
ger, hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatDENSO FC16HR-C9
Elektrodenabstand0,9 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.

7169-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)
*: Bei der Angabe der Ölfüllmenge handelt es sich um einen Richtwert.
Sollte ein Wechsel erforderlich sein, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbindung.

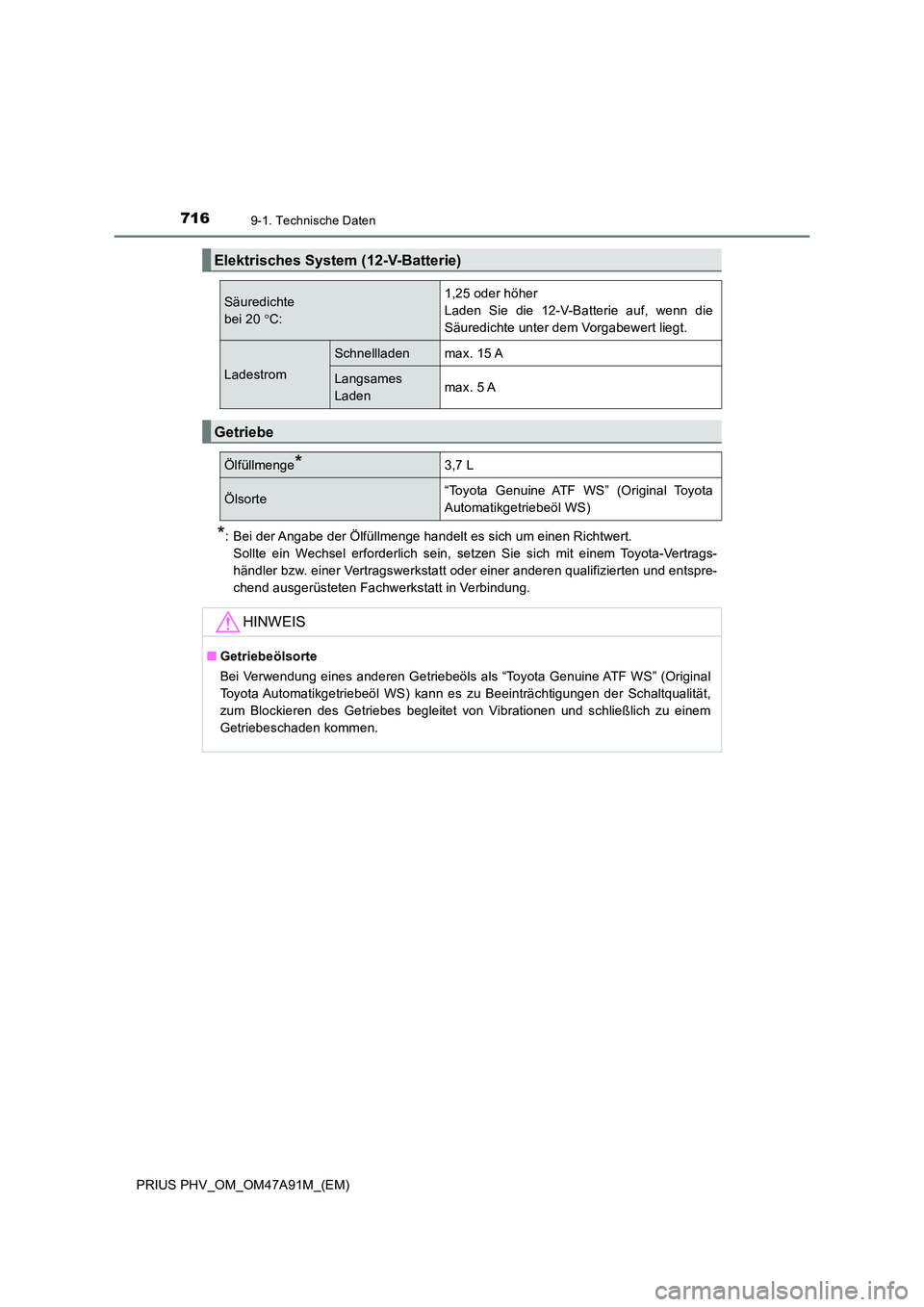

Elektrisches System (12-V-Batterie)
Säuredichte
bei 20 C:
1,25 oder höher
Laden Sie die 12-V-Batterie auf, wenn die
Säuredichte unter dem Vorgabewert liegt.
Ladestrom
Schnellladenmax. 15 A
Langsames
Ladenmax. 5 A
Getriebe
Ölfüllmenge*3,7 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota
Automatikgetriebeöl WS)
HINWEIS
■ Getriebeölsorte
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität,
zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem
Getriebeschaden kommen.

7179-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)
9
Technische Daten des Fahrzeugs
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 300 N (30,6 kp), wäh-
rend das Hybridsystem in Betrieb ist.
*2: Feststellbremspedalweg bei Betätigung mit einer Kraft von 300 N (30,6 kp).

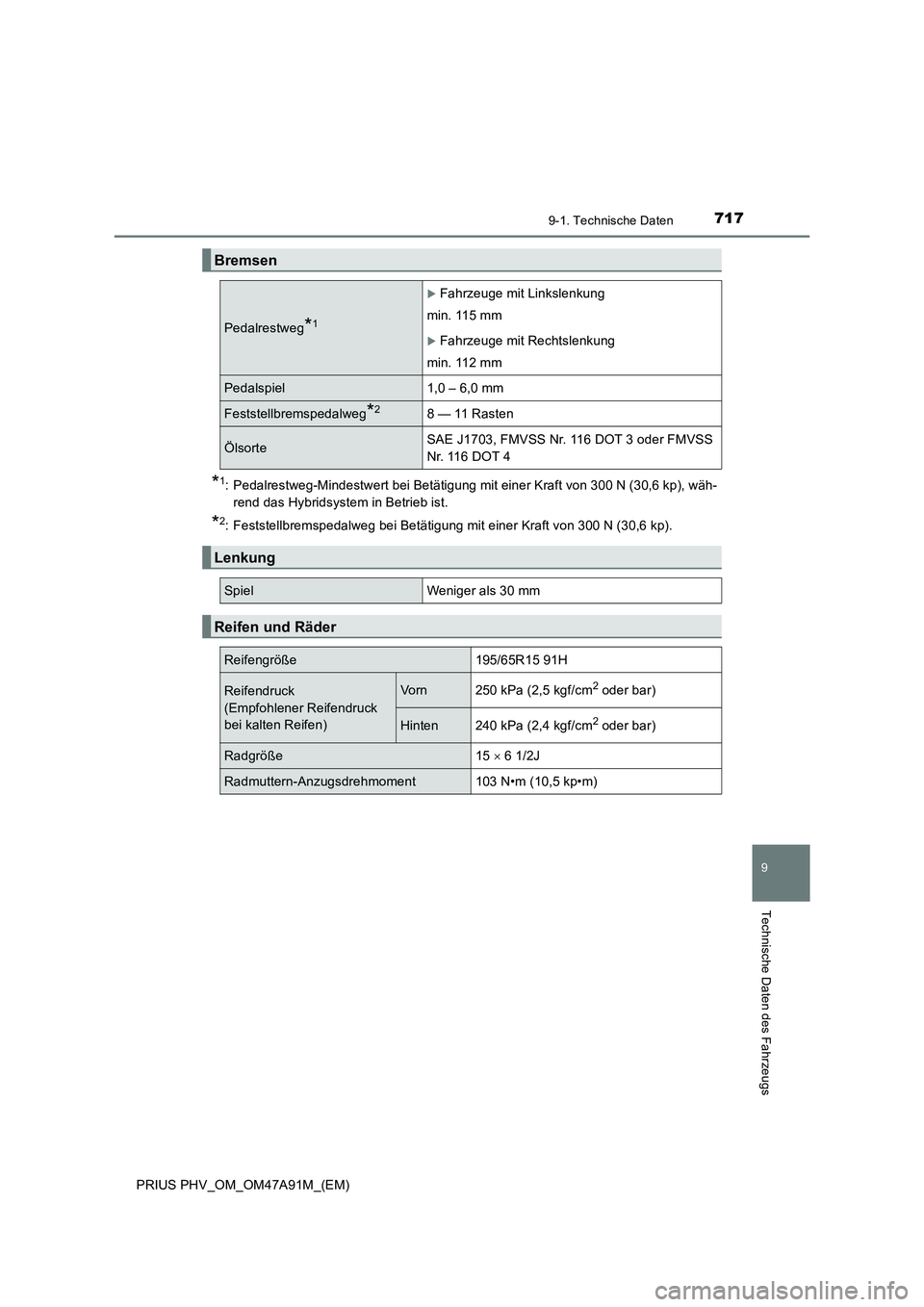

Bremsen
Pedalrestweg*1
Fahrzeuge mit Linkslenkung
min. 115 mm
Fahrzeuge mit Rechtslenkung
min. 112 mm
Pedalspiel1,0 – 6,0 mm
Feststellbremspedalweg*28 —11 R a s te n
ÖlsorteSAE J1703, FMVSS Nr. 116 DOT 3 oder FMVSS
Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Vo rn250 kPa (2,5 kgf/cm2 oder bar)
Hinten240 kPa (2,4 kgf/cm2 oder bar)
Radgröße15  6 1/2J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)

7189-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)

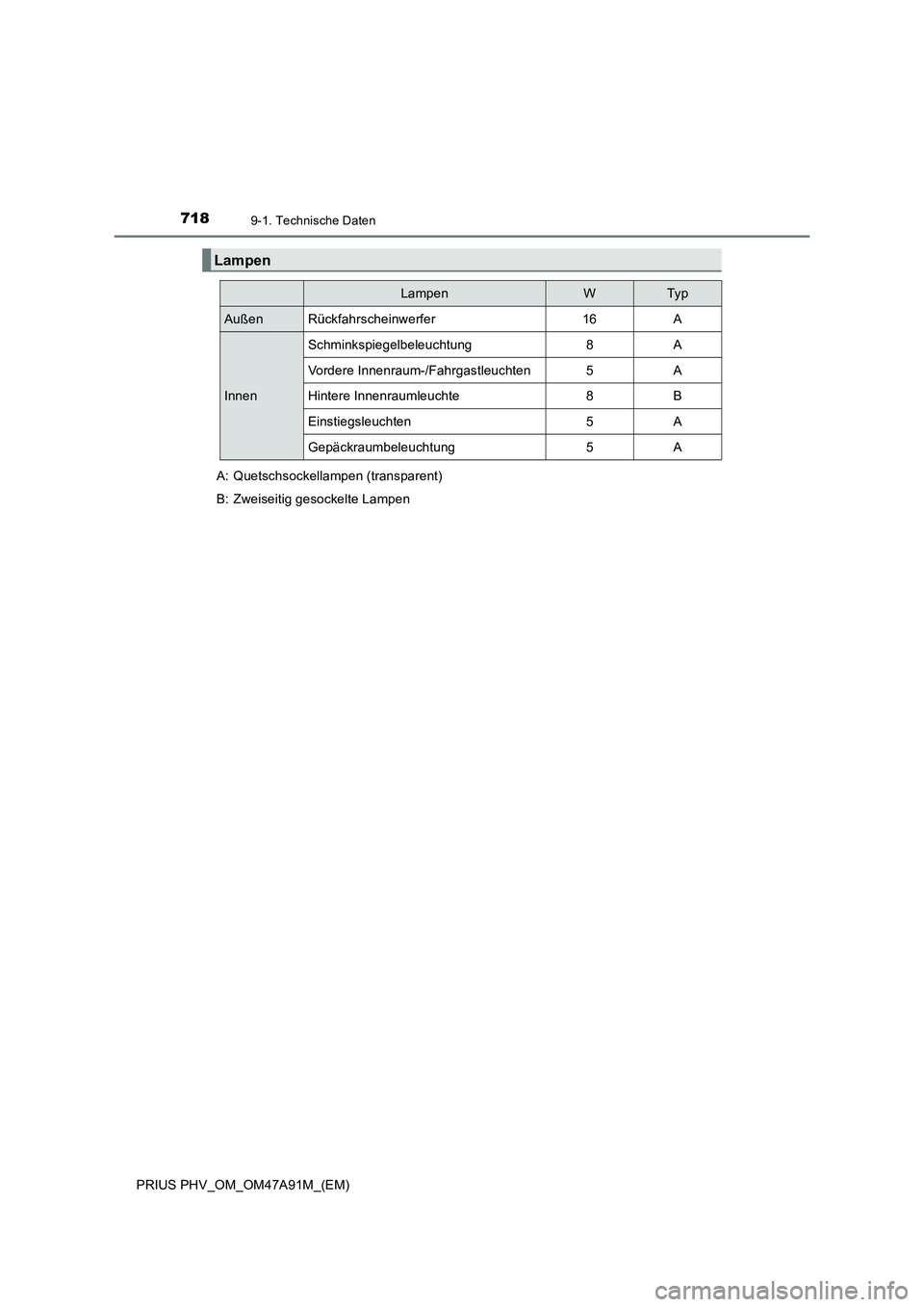

Lampen
LampenWTyp
AußenRückfahrscheinwerfer16A
Innen
Schminkspiegelbeleuchtung8A
Vordere Innenraum-/Fahrgastleuchten5A
Hintere Innenraumleuchte8B
Einstiegsleuchten5A
Gepäckraumbeleuchtung5A
A: Quetschsockellampen (transparent)
B: Zweiseitig gesockelte Lampen

7199-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)
9
Technische Daten des Fahrzeugs

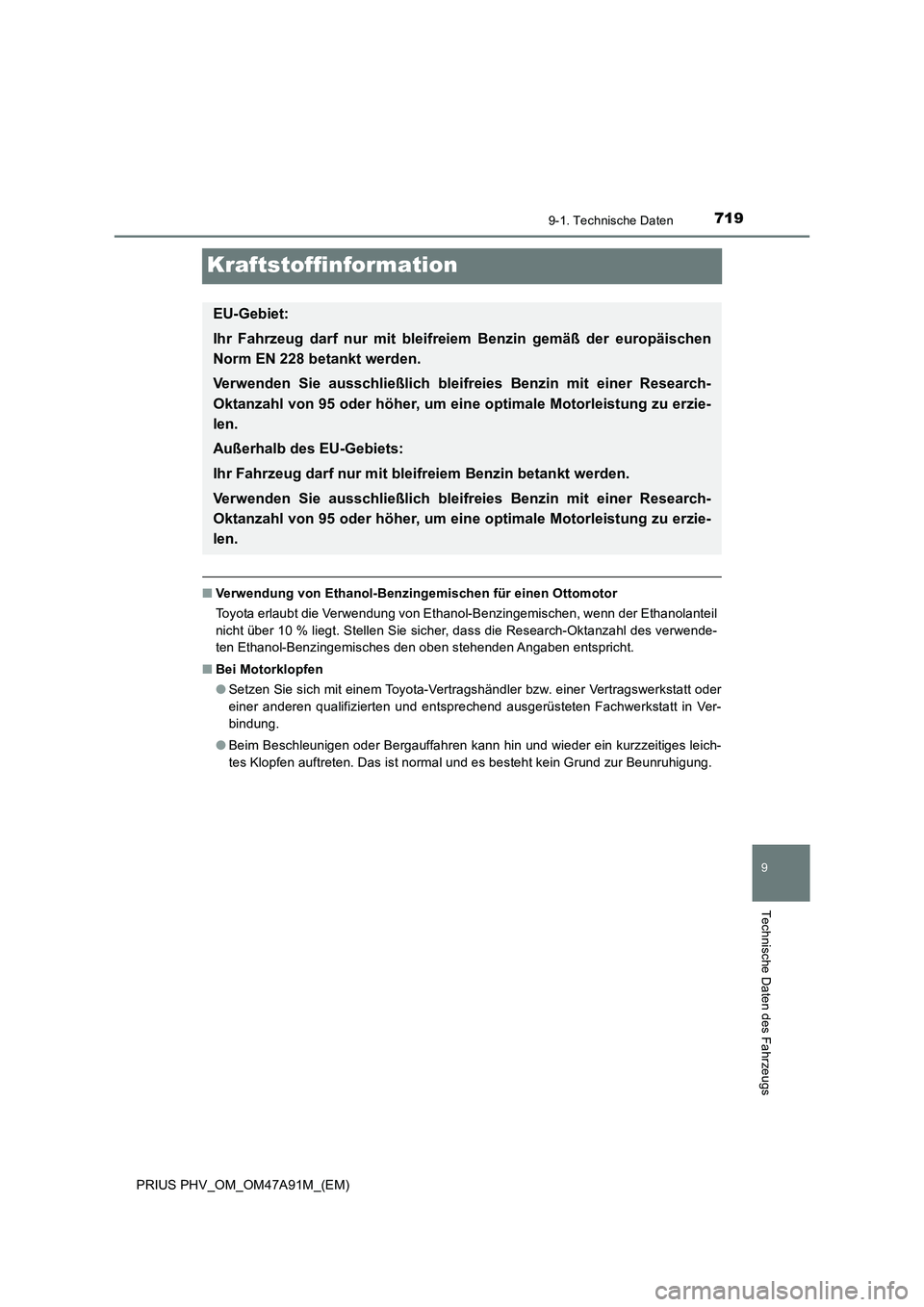

Kraftstoffinformation
■Verwendung von Ethanol-Benzingemischen für einen Ottomotor
Toyota erlaubt die Verwendung von Ethanol-Benzingemischen, wenn der Ethanolanteil
nicht über 10 % liegt. Stellen Sie sicher, dass die Research-Oktanzahl des verwende-
ten Ethanol-Benzingemisches den oben stehenden Angaben entspricht.
■Bei Motorklopfen
●Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Ver-
bindung.
●Beim Beschleunigen oder Bergauffahren kann hin und wieder ein kurzzeitiges leich-
tes Klopfen auftreten. Das ist normal und es besteht kein Grund zur Beunruhigung.
EU-Gebiet:
Ihr Fahrzeug darf nur mit bleifreiem Benzin gemäß der europäischen
Norm EN 228 betankt werden.
Verwenden Sie ausschließlich bleifreies Benzin mit einer Research-
Oktanzahl von 95 oder höher, um eine optimale Motorleistung zu erzie-
len.
Außerhalb des EU-Gebiets:
Ihr Fahrzeug darf nur mit bleifreiem Benzin betankt werden.
Verwenden Sie ausschließlich bleifreies Benzin mit einer Research-
Oktanzahl von 95 oder höher, um eine optimale Motorleistung zu erzie-
len.

7209-1. Technische Daten
PRIUS PHV_OM_OM47A91M_(EM)

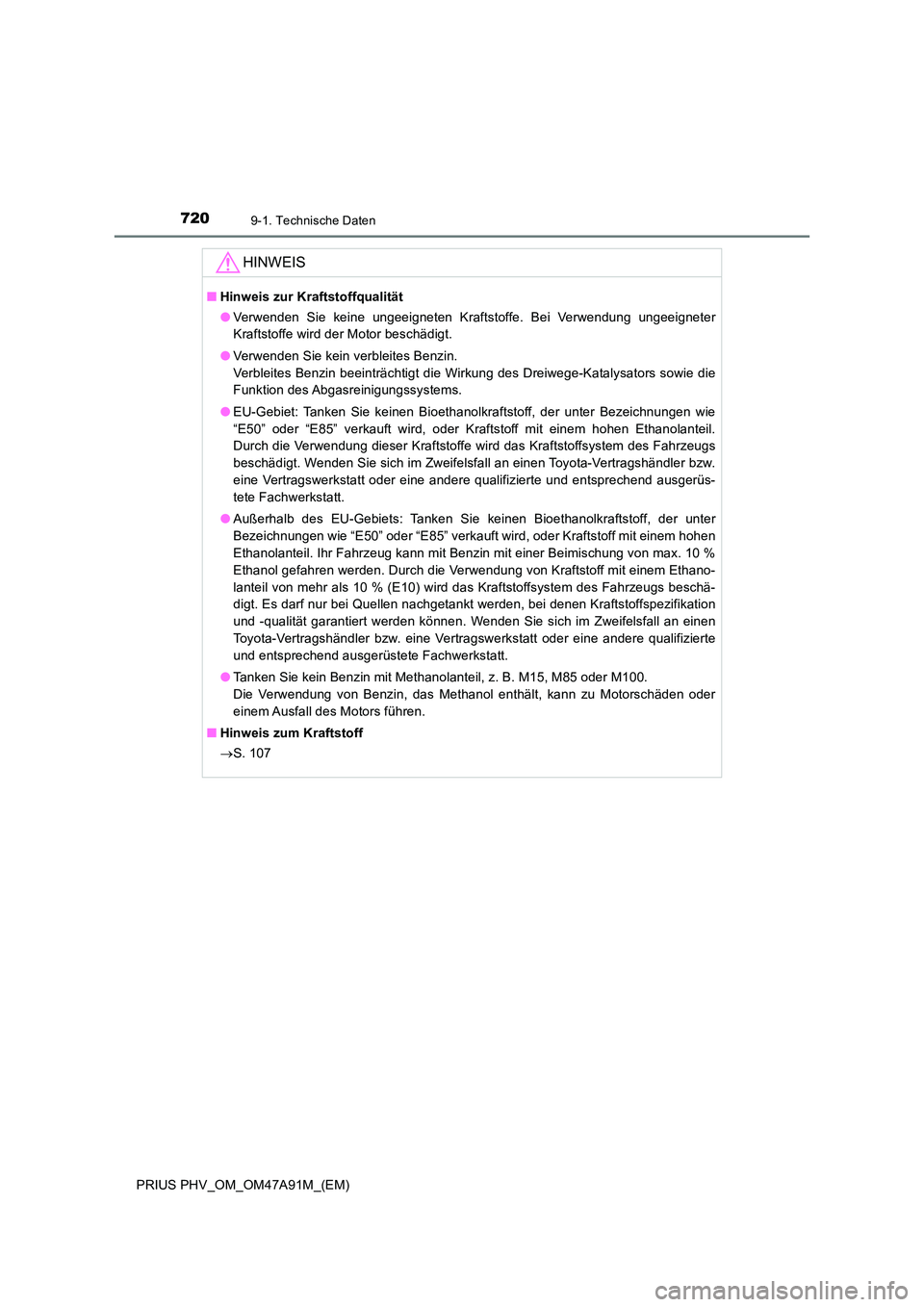

HINWEIS
■Hinweis zur Kraftstoffqualität
● Verwenden Sie keine ungeeigneten Kraftstoffe. Bei Verwendung ungeeigneter
Kraftstoffe wird der Motor beschädigt.
● Verwenden Sie kein verbleites Benzin.
Verbleites Benzin beeinträchtigt die Wirkung des Dreiwege-Katalysators sowie die
Funktion des Abgasreinigungssystems.
● EU-Gebiet: Tanken Sie keinen Bioethanolkraftstoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen Ethanolanteil.
Durch die Verwendung dieser Kraftstoffe wird das Kraftstoffsystem des Fahrzeugs
beschädigt. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüs-
tete Fachwerkstatt.
● Außerhalb des EU-Gebiets: Tanken Sie keinen Bioethanolkraftstoff, der unter
Bezeichnungen wie “E50” oder “E85” verkauft wird, oder Kraftstoff mit einem hohen
Ethanolanteil. Ihr Fahrzeug kann mit Benzin mit einer Beimischung von max. 10 %
Ethanol gefahren werden. Durch die Verwendung von Kraftstoff mit einem Ethano-
lanteil von mehr als 10 % (E10) wird das Kraftstoffsystem des Fahrzeugs beschä-
digt. Es darf nur bei Quellen nachgetankt werden, bei denen Kraftstoffspezifikation
und -qualität garantiert werden können. Wenden Sie sich im Zweifelsfall an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
● Tanken Sie kein Benzin mit Methanolanteil, z. B. M15, M85 oder M100.
Die Verwendung von Benzin, das Methanol enthält, kann zu Motorschäden oder
einem Ausfall des Motors führen.
■ Hinweis zum Kraftstoff
 S. 107
