TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

4505-5. Bruke kjørestøttesystemene
OM47A89NOn

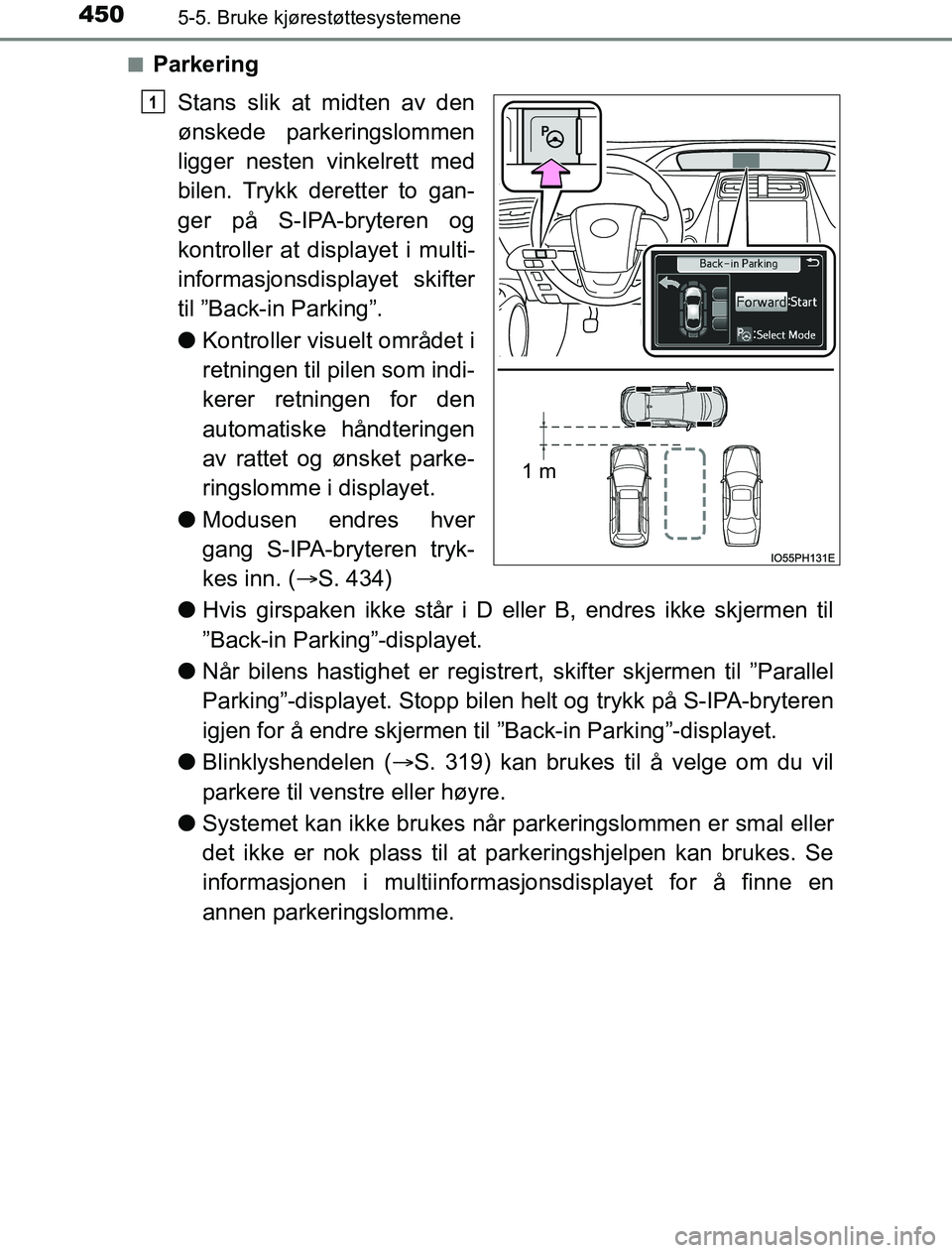

Parkering
Stans slik at midten av den
ønskede parkeringslommen
ligger nesten vinkelrett med
bilen. Trykk deretter to gan-
ger på S-IPA-bryteren og
kontroller at displayet i multi-
informasjonsdisplayet skifter
til ”Back-in Parking”.
lKontroller visuelt området i
retningen til pilen som indi-
kerer retningen for den
automatiske håndteringen
av rattet og ønsket parke-
ringslomme i displayet.
l Modusen endres hver
gang S-IPA-bryteren tryk-
kes inn. ( S. 434)
l Hvis girspaken ikke står i D eller B, endres ikke skjermen til
”Back-in Parking”-displayet.
l Når bilens hastighet er registre rt, skifter skjermen til ”Parallel
Parking”-displayet. Stopp bilen helt og trykk på S-IPA-bryteren
igjen for å endre skjermen til ”Back-in Parking”-displayet.
l Blinklyshendelen ( S. 319) kan brukes til å velge om du vil
parkere til venstre eller høyre.
l Systemet kan ikke brukes når parkeringslommen er smal eller
det ikke er nok plass til at parkeringshjelpen kan brukes. Se
informasjonen i multiinformasjonsdisplayet for å finne en
annen parkeringslomme.
1 m
1
OM47A89NO.book Page 450 Friday, January 13, 2017 12:31 PM

4515-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring

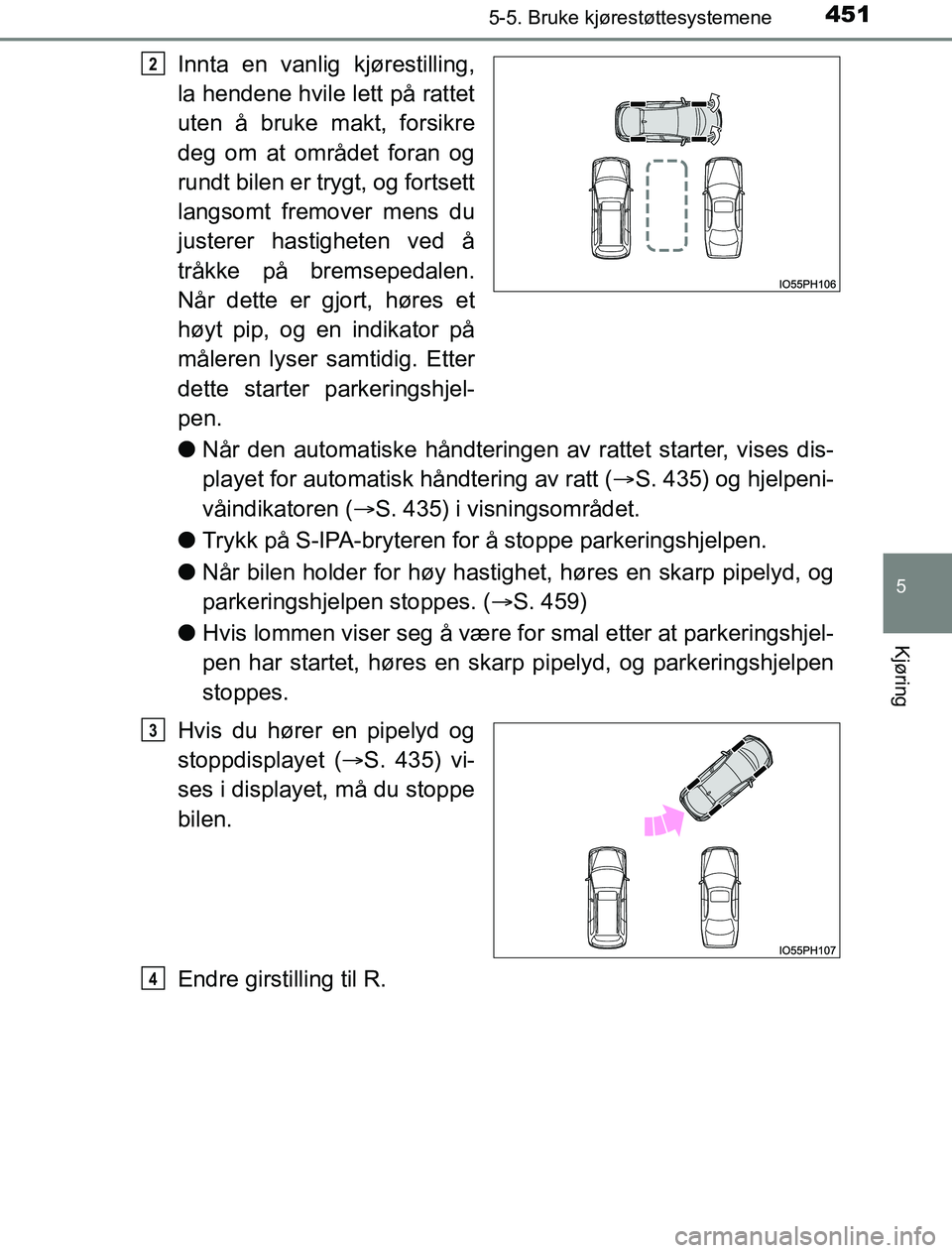

Innta en vanlig kjørestilling,
la hendene hvile lett på rattet
uten å bruke makt, forsikre
deg om at området foran og
rundt bilen er trygt, og fortsett
langsomt fremover mens du
justerer hastigheten ved å
tråkke på bremsepedalen.
Når dette er gjort, høres et
høyt pip, og en indikator på
måleren lyser samtidig. Etter
dette starter parkeringshjel-
pen.
lNår den automatiske håndteringen av rattet starter, vises dis-
playet for automatisk håndtering av ratt ( S. 435) og hjelpeni-
våindikatoren ( S. 435) i visningsområdet.
l Trykk på S-IPA-bryteren for å stoppe parkeringshjelpen.
l Når bilen holder for høy hastighet, høres en skarp pipelyd, og
parkeringshjelpen stoppes. ( S. 459)
l Hvis lommen viser seg å være fo r smal etter at parkeringshjel-
pen har startet, høres en skarp pi pelyd, og parkeringshjelpen
stoppes.
Hvis du hører en pipelyd og
stoppdisplayet ( S. 435) vi-
ses i displayet, må du stoppe
bilen.
Endre girstilling til R.2
3
4
OM47A89NO.book Page 451 Friday, January 13, 2017 12:31 PM

4525-5. Bruke kjørestøttesystemene
OM47A89NO

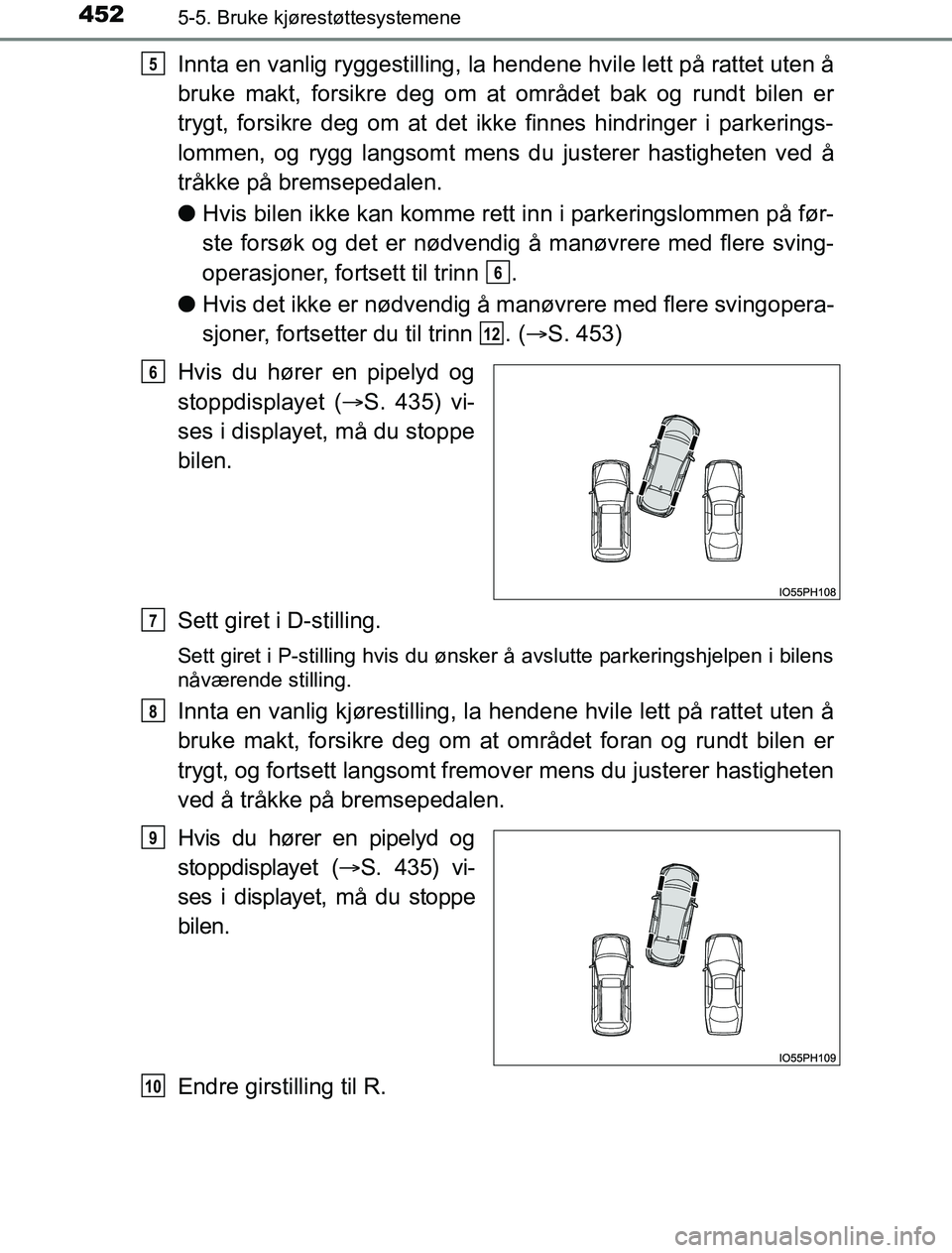

Innta en vanlig ryggestilling, la hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at området bak og rundt bilen er
trygt, forsikre deg om at det ikke finnes hindringer i parkerings-
lommen, og rygg langsomt mens du justerer hastigheten ved å
tråkke på bremsepedalen.
l Hvis bilen ikke kan komme rett inn i parkeringslommen på før-
ste forsøk og det er nødvendig å manøvrere med flere sving-
operasjoner, fortsett til trinn .
l Hvis det ikke er nødvendig å manøvrere med flere svingopera-
sjoner, fortsetter du til trinn . ( S. 453)
Hvis du hører en pipelyd og
stoppdisplayet ( S. 435) vi-
ses i displayet, må du stoppe
bilen.
Sett giret i D-stilling.
Sett giret i P-stilling hvis du ønsker å avslutte parkeringshjelpen i bilens
nåværende stilling.
Innta en vanlig kjørestilling, la hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at området foran og rundt bilen er
trygt, og fortsett langsomt fremov er mens du justerer hastigheten
ved å tråkke på bremsepedalen.
Hvis du hører en pipelyd og
stoppdisplayet ( S. 435) vi-
ses i displayet, må du stoppe
bilen.
Endre girstilling til R.
5
6
12
6
7
8
9
10
OM47A89NO.book Page 452 Friday, January 13, 2017 12:31 PM

4535-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
Innta en vanlig ryggestilling, la hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at området bak og rundt bilen er
trygt, og rygg langsomt mens du justerer hastigheten ved å
tråkke på bremsepedalen.
Avhengig av parkeringslommens omgivelser kan det være nødvendig å
gjenta trinn til .
Når bilen nesten er helt inne i parkeringslommen, høres et høyt
pip, og stoppdisplayet vises i displayet ( S. 435). Stopp bilen.
Parkeringshjelpen for ryggeparkering er fullført.
l Av sikkerhetsmessige årsaker høres pipelyden en kort stund
før bilen er helt inne i parkeringslommen. På dette tidspunktet
avsluttes også driften av systemet. Hold godt i rattet og rygg
langsomt mens du justerer hastigheten ved å tråkke på brem-
sepedalen for å parkere i lommen.
l Husk å kontrollere området foran og bak bilen direkte og ved
hjelp av speilene mens du rygger.
11
611
12
OM47A89NO.book Page 453 Friday, January 13, 2017 12:31 PM

4545-5. Bruke kjørestøttesystemene
OM47A89NO

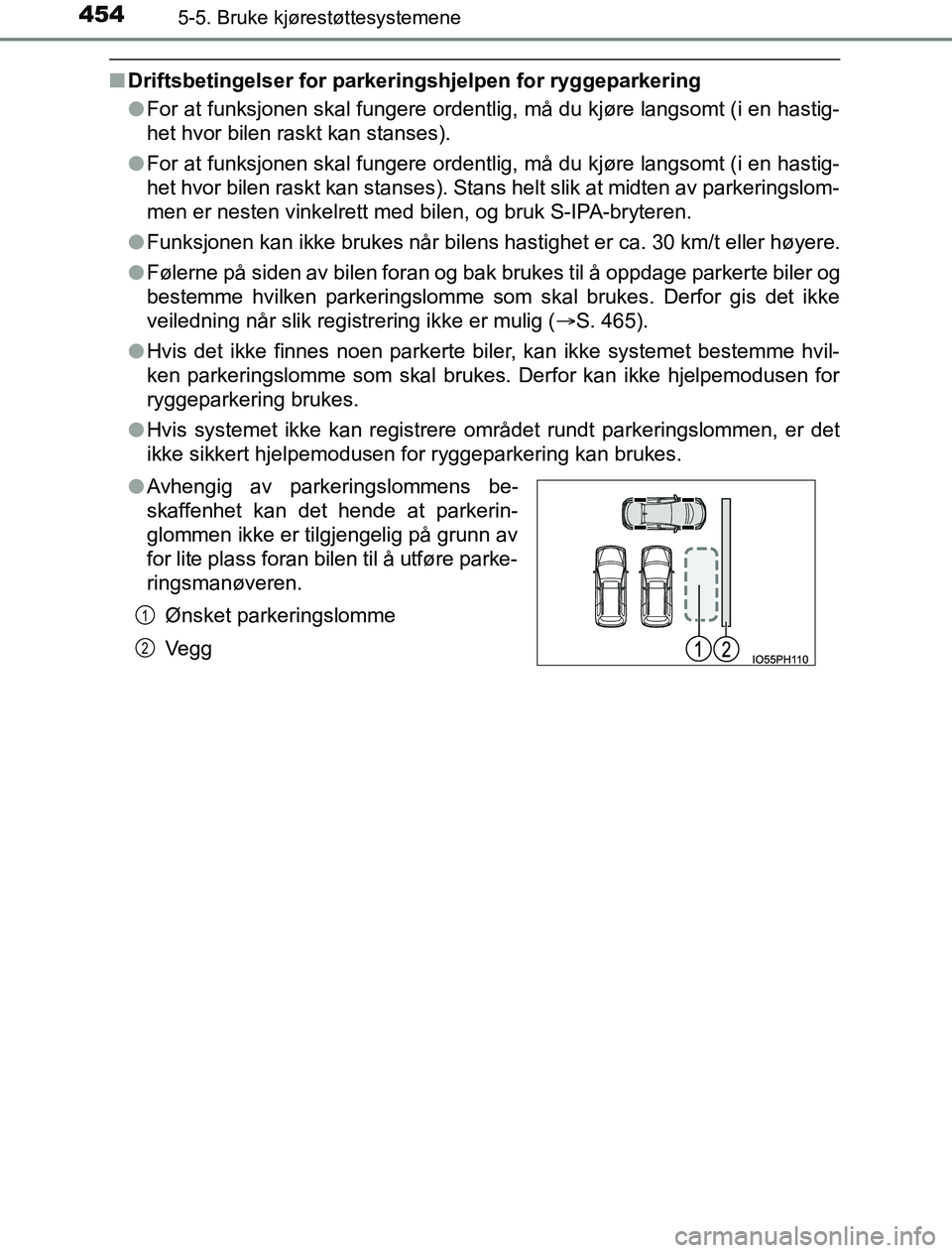

nDriftsbetingelser for parkeringshjelpen for ryggeparkering
lFor at funksjonen skal fungere ordentlig, må du kjøre langsomt (i en hastig-
het hvor bilen raskt kan stanses).
l For at funksjonen skal fungere ordentlig, må du kjøre langsomt (i en hastig-
het hvor bilen raskt kan stanses). Stans helt slik at midten av parkeringslom-
men er nesten vinkelrett med bilen, og bruk S-IPA-bryteren.
l Funksjonen kan ikke brukes når bilens hastighet er ca. 30 km/t eller høyere.
l Følerne på siden av bilen foran og bak brukes til å oppdage parkerte biler og
bestemme hvilken parkeringslomme som skal brukes. Derfor gis det ikke
veiledning når slik registrering ikke er mulig ( S. 465).
l Hvis det ikke finnes noen parkerte biler, kan ikke systemet bestemme hvil-
ken parkeringslomme som skal brukes. Derfor kan ikke hjelpemodusen for
ryggeparkering brukes.
l Hvis systemet ikke kan registrere området rundt parkeringslommen, er det
ikke sikkert hjelpemodusen for ryggeparkering kan brukes.
l Avhengig av parkeringslommens be-
skaffenhet kan det hende at parkerin-
glommen ikke er tilgjengelig på grunn av
for lite plass foran bilen til å utføre parke-
ringsmanøveren.
Ønsket parkeringslomme
Vegg
1
2
OM47A89NO.book Page 454 Friday, January 13, 2017 12:31 PM

4555-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring

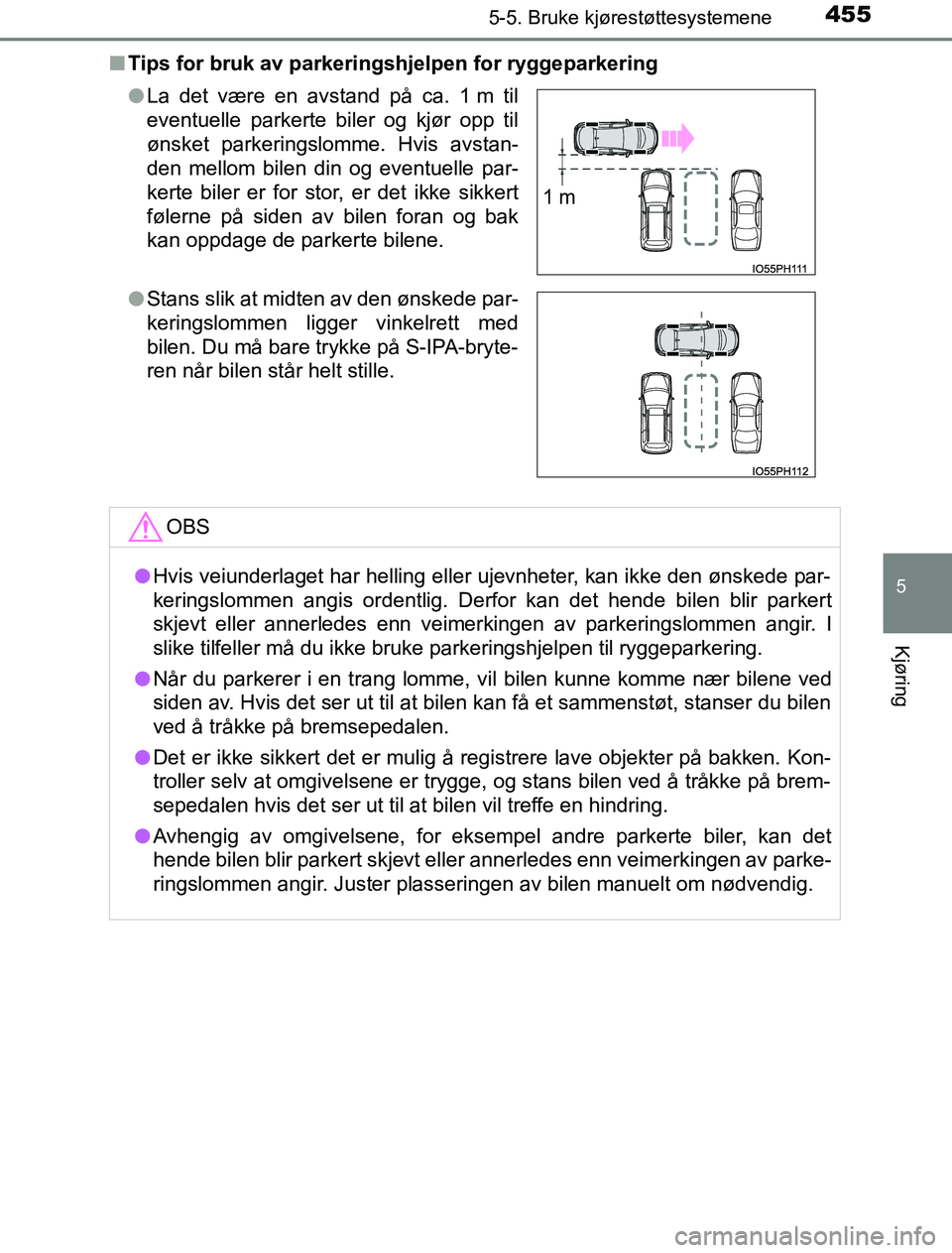

nTips for bruk av parkeringshjelpen for ryggeparkering
lLa det være en avstand på ca. 1 m til
eventuelle parkerte biler og kjør opp til
ønsket parkeringslomme. Hvis avstan-
den mellom bilen din og eventuelle par-
kerte biler er for stor, er det ikke sikkert
følerne på siden av bilen foran og bak
kan oppdage de parkerte bilene.
l Stans slik at midten av den ønskede par-
keringslommen ligger vinkelrett med
bilen. Du må bare trykke på S-IPA-bryte-
ren når bilen står helt stille.
OBS
lHvis veiunderlaget har helling eller ujevnheter, kan ikke den ønskede par-
keringslommen angis ordentlig. Derfor kan det hende bilen blir parkert
skjevt eller annerledes enn veimerkingen av parkeringslommen angir. I
slike tilfeller må du ikke bruke parkeringshjelpen til ryggeparkering.
l Når du parkerer i en trang lomme, vil bilen kunne komme nær bilene ved
siden av. Hvis det ser ut til at bilen kan få et sammenstøt, stanser du bilen
ved å tråkke på bremsepedalen.
l Det er ikke sikkert det er mulig å r egistrere lave objekter på bakken. Kon-
troller selv at omgivelsene er trygge, og stans bilen ved å tråkke på brem-
sepedalen hvis det ser ut til at bilen vil treffe en hindring.
l Avhengig av omgivelsene, for eksempel andre parkerte biler, kan det
hende bilen blir parkert skjevt eller annerledes enn veimerkingen av parke-
ringslommen angir. Juster plasseringen av bilen manuelt om nødvendig.
1 m
OM47A89NO.book Page 455 Friday, January 13, 2017 12:31 PM

4565-5. Bruke kjørestøttesystemene
OM47A89NO
Når det enkle intelligente parkeringshjelpesystemet ikke kan brukes,
eller når det stanses, kanselleres el.l., vises en av de følgende mel-
dingene i multiinformasjonsdisplayet. Gjør den handlingen som står i
displayet.
nNår systemet ikke kan brukes
Multiinformasjonsdisplaymeldinger
MeldingSituasjon/Håndtering
Det kan være en funksjonsfeil i systemet.

Slå tenningsbryteren av, og start deretter
hybridsystemet.
Hvis meldingen vises igjen, må du få bilen
kontrollert hos en auto risert Toyota-forhand-
ler, eller en annen behørig kvalifisert og
utstyrt faginstans.
Det kan være en systemsvikt.
Servostyringsutstyret er midlertidig i ferd med å
overopphetes.

Slå av tenningen, vent litt, og start deretter
hybridsystemet igjen.
Hybridsystemet fungerer ikke.

Start hybridsystemet.
Is, snø, skitt el.l. har festet seg til føleren.

Fjern is, snø, skitt o.l.
Føleren er frosset.

Når føleren tiner, vil systemet fungere normalt
igjen.
12-voltsbatteriet er fjernet og satt inn igjen.

Kjør bilen rett fremover i fem sekunder eller
lenger i en hastighet på ca. 35 km/t eller høy-
ere.
S-IPA-bryteren brukes når bilen har en hastighet på
over 30 km/t.

Betjen bryteren mens bilens hastighet er ca.
30 km/t eller lavere.
OM47A89NO.book Page 456 Friday, January 13, 2017 12:31 PM

4575-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring

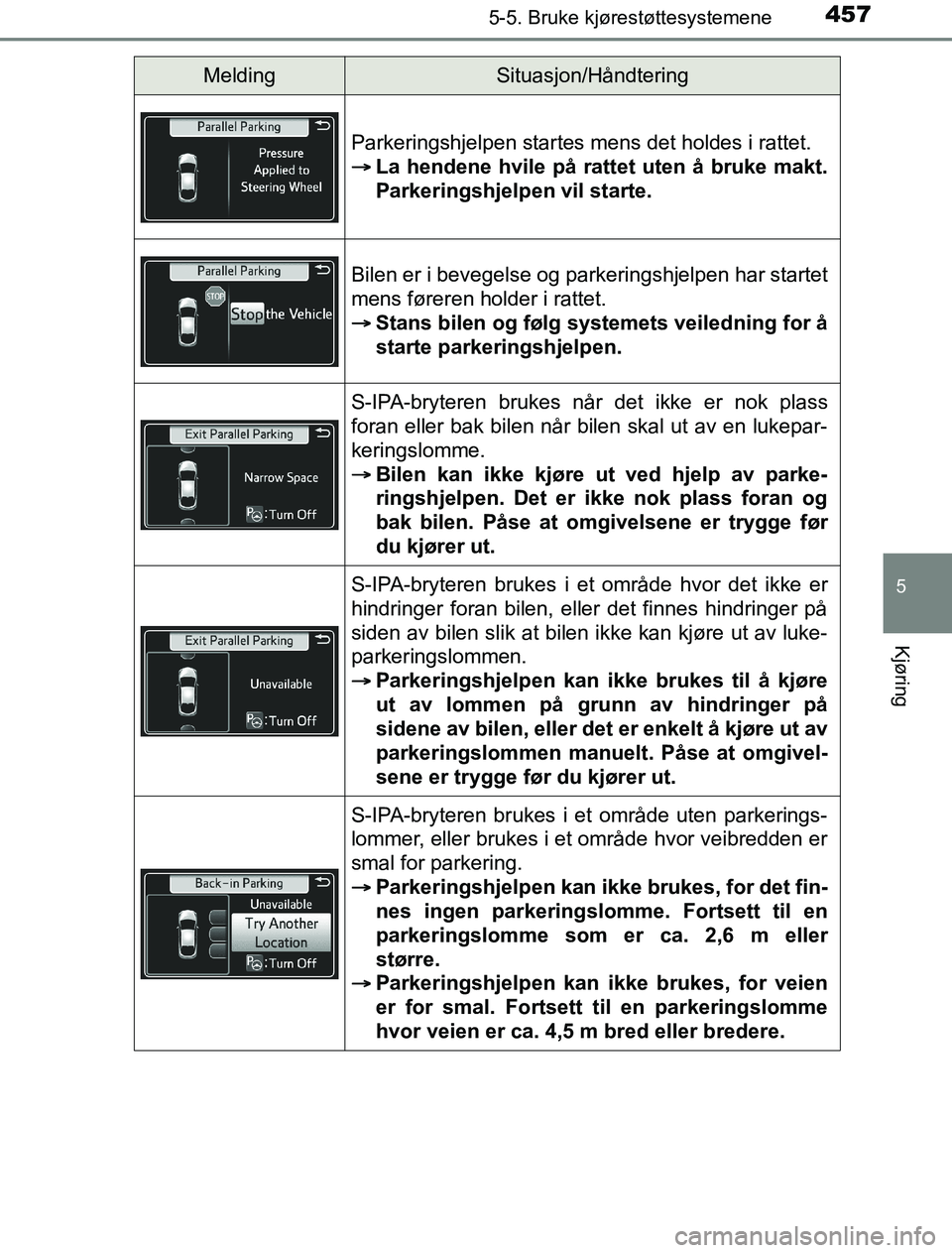

Parkeringshjelpen startes mens det holdes i rattet.

La hendene hvile på rattet uten å bruke makt.
Parkeringshjelpen vil starte.
Bilen er i bevegelse og parkeringshjelpen har startet
mens føreren holder i rattet.

Stans bilen og følg systemets veiledning for å
starte parkeringshjelpen.
S-IPA-bryteren brukes når det ikke er nok plass
foran eller bak bilen når bilen skal ut av en lukepar-
keringslomme.

Bilen kan ikke kjøre ut ved hjelp av parke-
ringshjelpen. Det er ikke nok plass foran og
bak bilen. Påse at omgivelsene er trygge før
du kjører ut.
S-IPA-bryteren brukes i et område hvor det ikke er
hindringer foran bilen, eller det finnes hindringer på
siden av bilen slik at bilen ikke kan kjøre ut av luke-
parkeringslommen.

Parkeringshjelpen kan ikke brukes til å kjøre
ut av lommen på grunn av hindringer på
sidene av bilen, eller det er enkelt å kjøre ut av
parkeringslommen manuelt. Påse at omgivel-
sene er trygge før du kjører ut.
S-IPA-bryteren brukes i et område uten parkerings-
lommer, eller brukes i et område hvor veibredden er
smal for parkering.

Parkeringshjelpen kan ikke brukes, for det fin-
nes ingen parkeringslomme. Fortsett til en
parkeringslomme som er ca. 2,6 m eller
større.

Parkeringshjelpen kan ikke brukes, for veien
er for smal. Fortsett ti l en parkeringslomme
hvor veien er ca. 4,5 m bred eller bredere.
MeldingSituasjon/Håndtering
OM47A89NO.book Page 457 Friday, January 13, 2017 12:31 PM

4585-5. Bruke kjørestøttesystemene
OM47A89NOn

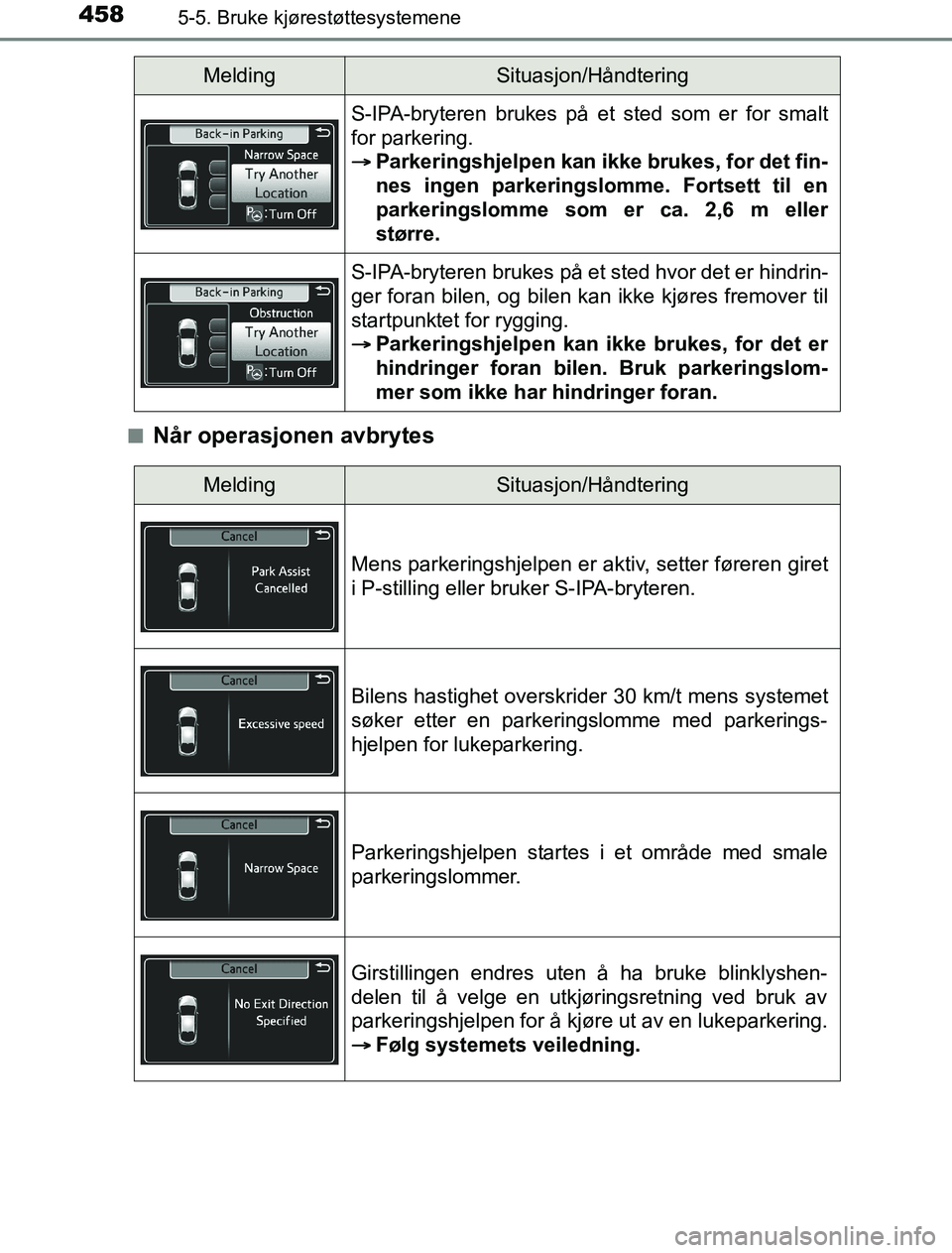

Når operasjonen avbrytes
S-IPA-bryteren brukes på et sted som er for smalt
for parkering.

Parkeringshjelpen kan ikke brukes, for det fin-
nes ingen parkeringslomme. Fortsett til en
parkeringslomme som er ca. 2,6 m eller
større.
S-IPA-bryteren brukes på et sted hvor det er hindrin-
ger foran bilen, og bilen kan ikke kjøres fremover til
startpunktet for rygging.

Parkeringshjelpen kan ikke brukes, for det er
hindringer foran bilen. Bruk parkeringslom-
mer som ikke har hindringer foran.
MeldingSituasjon/Håndtering
MeldingSituasjon/Håndtering
Mens parkeringshjelpen er aktiv, setter føreren giret
i P-stilling eller bruker S-IPA-bryteren.
Bilens hastighet overskrider 30 km/t mens systemet
søker etter en parkeringslomme med parkerings-
hjelpen for lukeparkering.
Parkeringshjelpen startes i et område med smale
parkeringslommer.
Girstillingen endres uten å ha bruke blinklyshen-
delen til å velge en utkjøringsretning ved bruk av
parkeringshjelpen for å kjøre ut av en lukeparkering.

Følg systemets veiledning.
OM47A89NO.book Page 458 Friday, January 13, 2017 12:31 PM

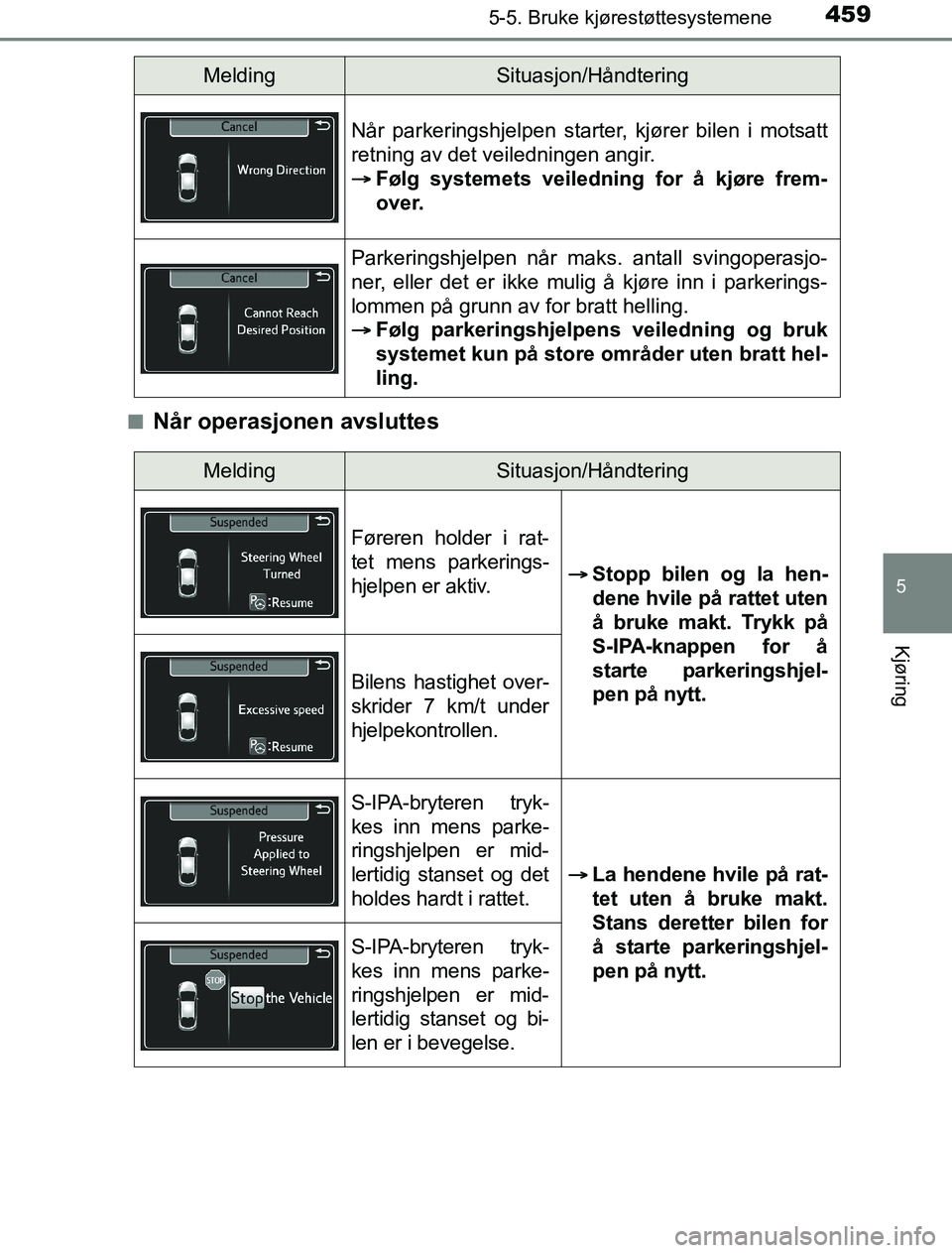

4595-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
nNår operasjonen avsluttes
Når parkeringshjelpen starter, kjører bilen i motsatt
retning av det veiledningen angir.

Følg systemets veiledning for å kjøre frem-
over.
Parkeringshjelpen når maks. antall svingoperasjo-
ner, eller det er ikke mulig å kjøre inn i parkerings-
lommen på grunn av for bratt helling.

Følg parkeringshjelpens veiledning og bruk
systemet kun på store områder uten bratt hel-
ling.
MeldingSituasjon/Håndtering
MeldingSituasjon/Håndtering
Føreren holder i rat-
tet mens parkerings-
hjelpen er aktiv.
Stopp bilen og la hen-
dene hvile på rattet uten
å bruke makt. Trykk på
S-IPA-knappen for å
starte parkeringshjel-
pen på nytt.
Bilens hastighet over-
skrider 7 km/t under
hjelpekontrollen.
S-IPA-bryteren tryk-
kes inn mens parke-
ringshjelpen er mid-
lertidig stanset og det
holdes hardt i rattet.
La hendene hvile på rat-
tet uten å bruke makt.
Stans deretter bilen for
å starte parkeringshjel-
pen på nytt.
S-IPA-bryteren tryk-
kes inn mens parke-
ringshjelpen er mid-
lertidig stanset og bi-
len er i bevegelse.
OM47A89NO.book Page 459 Friday, January 13, 2017 12:31 PM
