TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

5807-3. Vedlikehold du kan gjøre selv
OM47A89NO

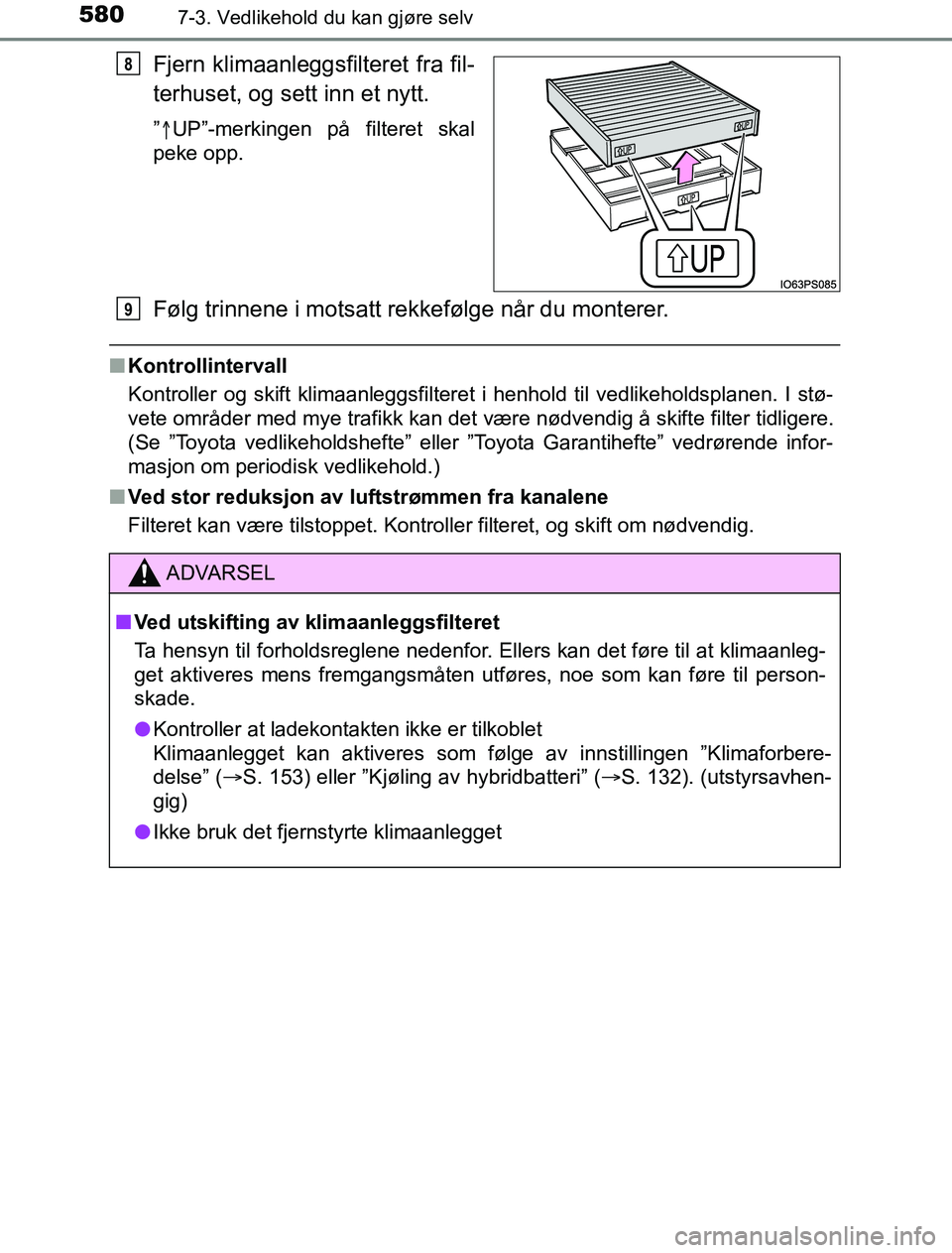

Fjern klimaanleggsfilteret fra fil-
terhuset, og sett inn et nytt.
” UP”-merkingen på filteret skal
peke opp.
Følg trinnene i motsatt rekkefølge når du monterer.
n Kontrollintervall
Kontroller og skift klimaanleggsfilteret i henhold til vedlikeholdsplanen. I stø-
vete områder med mye trafikk kan det være nødvendig å skifte filter tidligere.
(Se ”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte” vedrørende infor-
masjon om periodisk vedlikehold.)
n Ved stor reduksjon av lu ftstrømmen fra kanalene
Filteret kan være tilstoppet. Kontroller filteret, og skift om nødvendig.
8
ADVARSEL
n Ved utskifting av klimaanleggsfilteret
Ta hensyn til forholdsreglene nedenfor. Ellers kan det føre til at klimaanleg-
get aktiveres mens fremgangsmåten utføres, noe som kan føre til person-
skade.
l Kontroller at ladekontakten ikke er tilkoblet
Klimaanlegget kan aktiveres som følge av innstillingen ”Klimaforbere-
delse” ( S. 153) eller ”Kjøling av hybridbatteri” (S. 132). (utstyrsavhen-
gig)
l Ikke bruk det fjernstyrte klimaanlegget
9
OM47A89NO.book Page 580 Friday, January 13, 2017 12:31 PM

5817-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

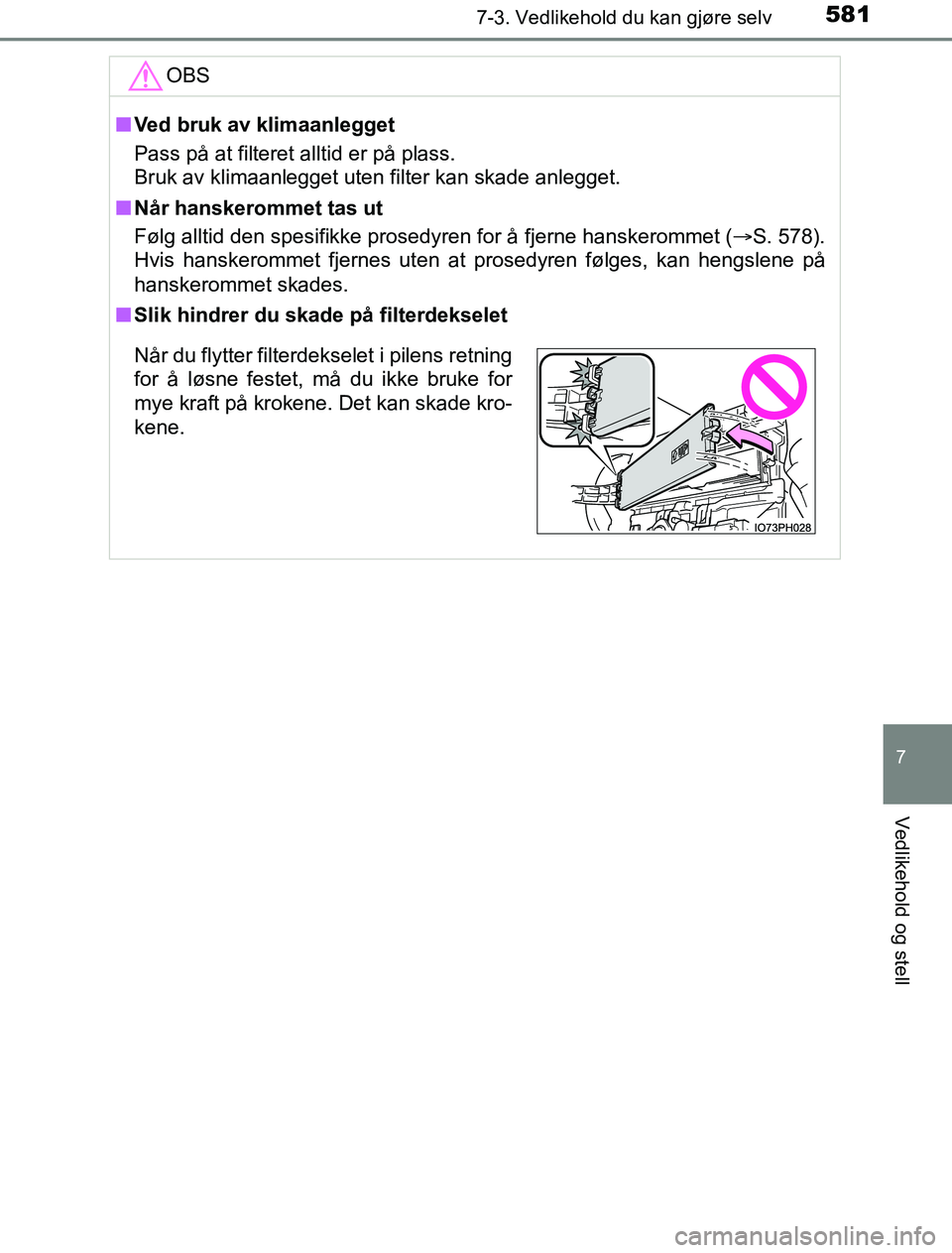

OBS
nVed bruk av klimaanlegget
Pass på at filteret alltid er på plass.
Bruk av klimaanlegget uten filter kan skade anlegget.
n Når hanskerommet tas ut
Følg alltid den spesifikke prosedyren for å fjerne hanskerommet ( S. 578).
Hvis hanskerommet fjernes uten at prosedyren følges, kan hengslene på
hanskerommet skades.
n Slik hindrer du skade på filterdekselet
Når du flytter filterdekselet i pilens retning
for å løsne festet, må du ikke bruke for
mye kraft på krokene. Det kan skade kro-
kene.
OM47A89NO.book Page 581 Friday, January 13, 2017 12:31 PM

5827-3. Vedlikehold du kan gjøre selv
OM47A89NO

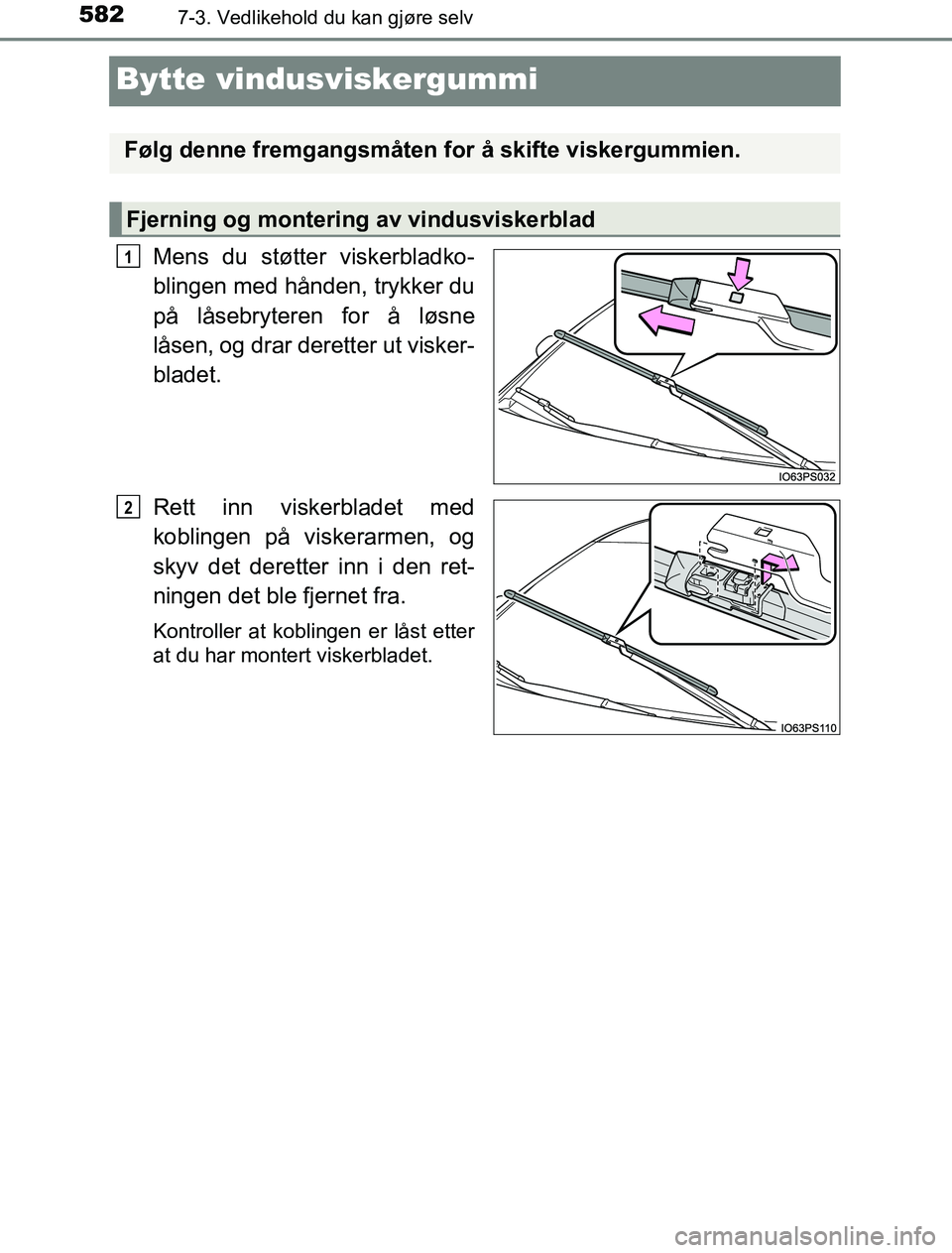

Bytte vindusviskergummi
Mens du støtter viskerbladko-
blingen med hånden, trykker du
på låsebryteren for å løsne
låsen, og drar deretter ut visker-
bladet.
Rett inn viskerbladet med
koblingen på viskerarmen, og
skyv det deretter inn i den ret-
ningen det ble fjernet fra.
Kontroller at koblingen er låst etter
at du har montert viskerbladet.
Følg denne fremgangsmåten for å skifte viskergummien.
Fjerning og montering av vindusviskerblad
1
2
OM47A89NO.book Page 582 Friday, January 13, 2017 12:31 PM

5837-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

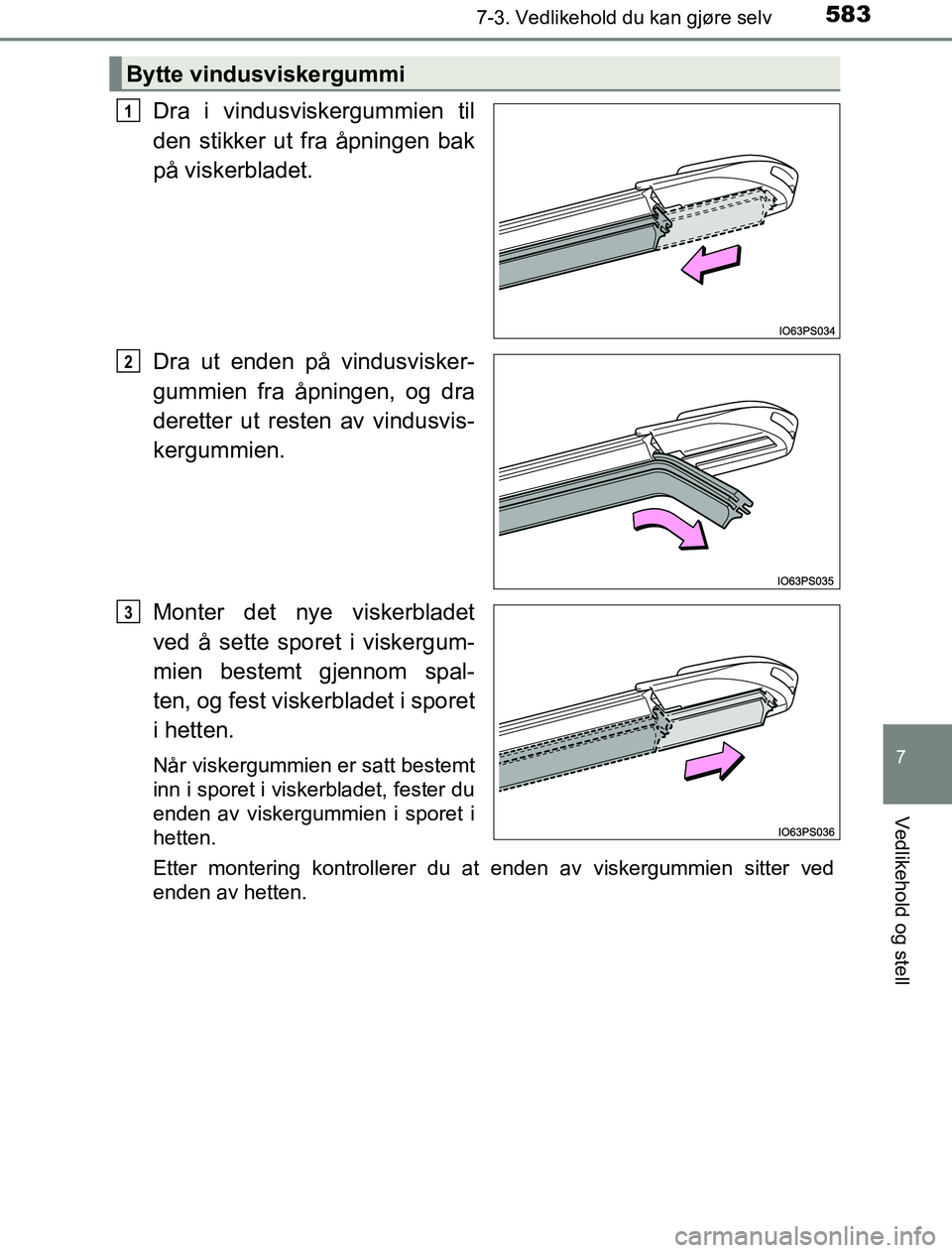

Dra i vindusviskergummien til
den stikker ut fra åpningen bak
på viskerbladet.
Dra ut enden på vindusvisker-
gummien fra åpningen, og dra
deretter ut resten av vindusvis-
kergummien.
Monter det nye viskerbladet
ved å sette sporet i viskergum-
mien bestemt gjennom spal-
ten, og fest viskerbladet i sporet
i hetten.
Når viskergummien er satt bestemt
inn i sporet i viskerbladet, fester du
enden av viskergummien i sporet i
hetten.
Etter montering kontrollerer du at enden av viskergummien sitter ved
enden av hetten.
Bytte vindusviskergummi
1
2
3
OM47A89NO.book Page 583 Friday, January 13, 2017 12:31 PM

5847-3. Vedlikehold du kan gjøre selv
OM47A89NO

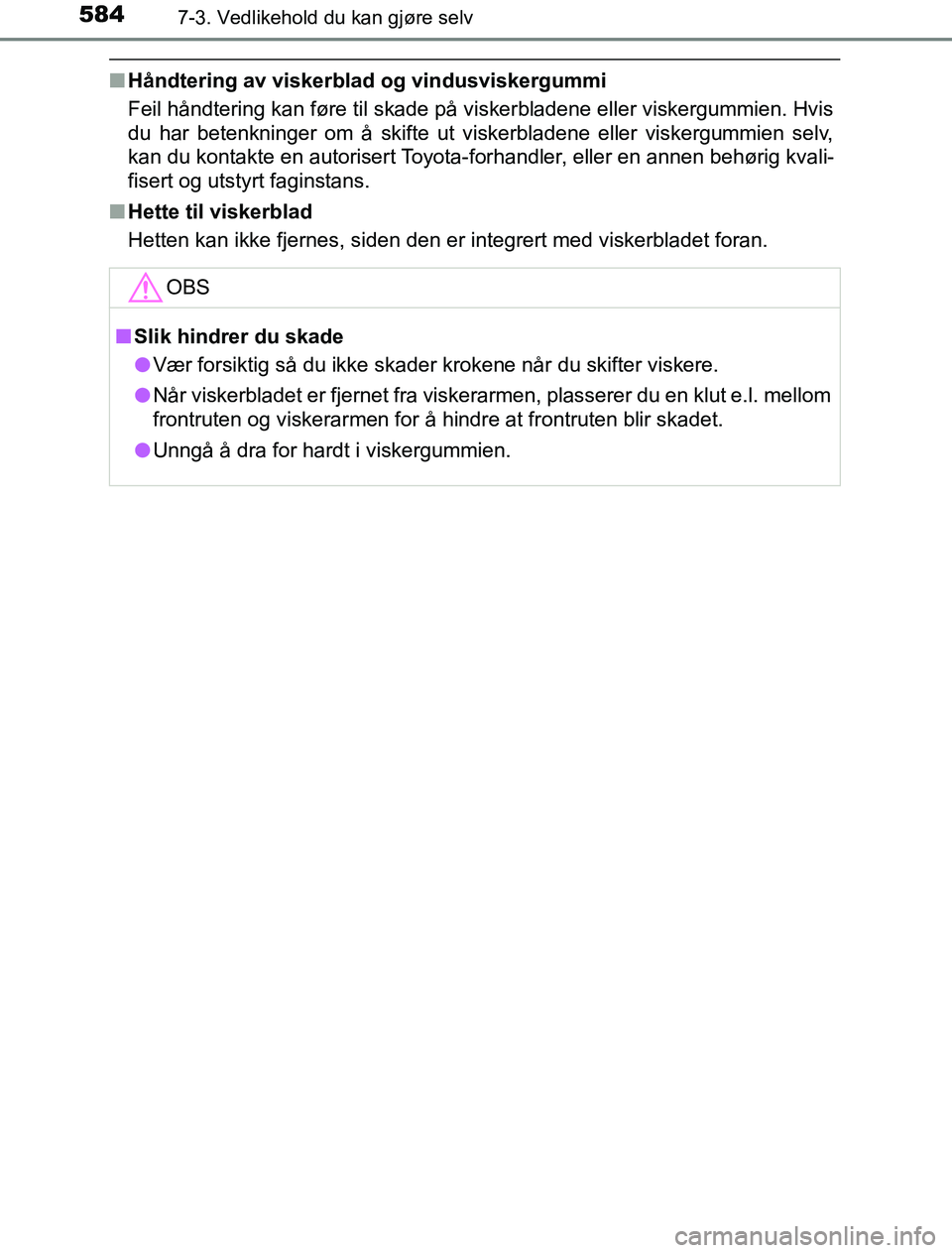

nHåndtering av viskerblad og vindusviskergummi
Feil håndtering kan føre til skade på viskerbladene eller viskergummien. Hvis
du har betenkninger om å skifte ut viskerbladene eller viskergummien selv,
kan du kontakte en autorisert Toyota-forhandler, eller en annen behørig kvali-
fisert og utstyrt faginstans.
n Hette til viskerblad
Hetten kan ikke fjernes, siden den er integrert med viskerbladet foran.
OBS
nSlik hindrer du skade
l Vær forsiktig så du ikke skader krokene når du skifter viskere.
l Når viskerbladet er fjernet fra viskerarmen, plasserer du en klut e.l. mellom
frontruten og viskerarmen for å hindre at frontruten blir skadet.
l Unngå å dra for hardt i viskergummien.
OM47A89NO.book Page 584 Friday, January 13, 2017 12:31 PM

5857-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

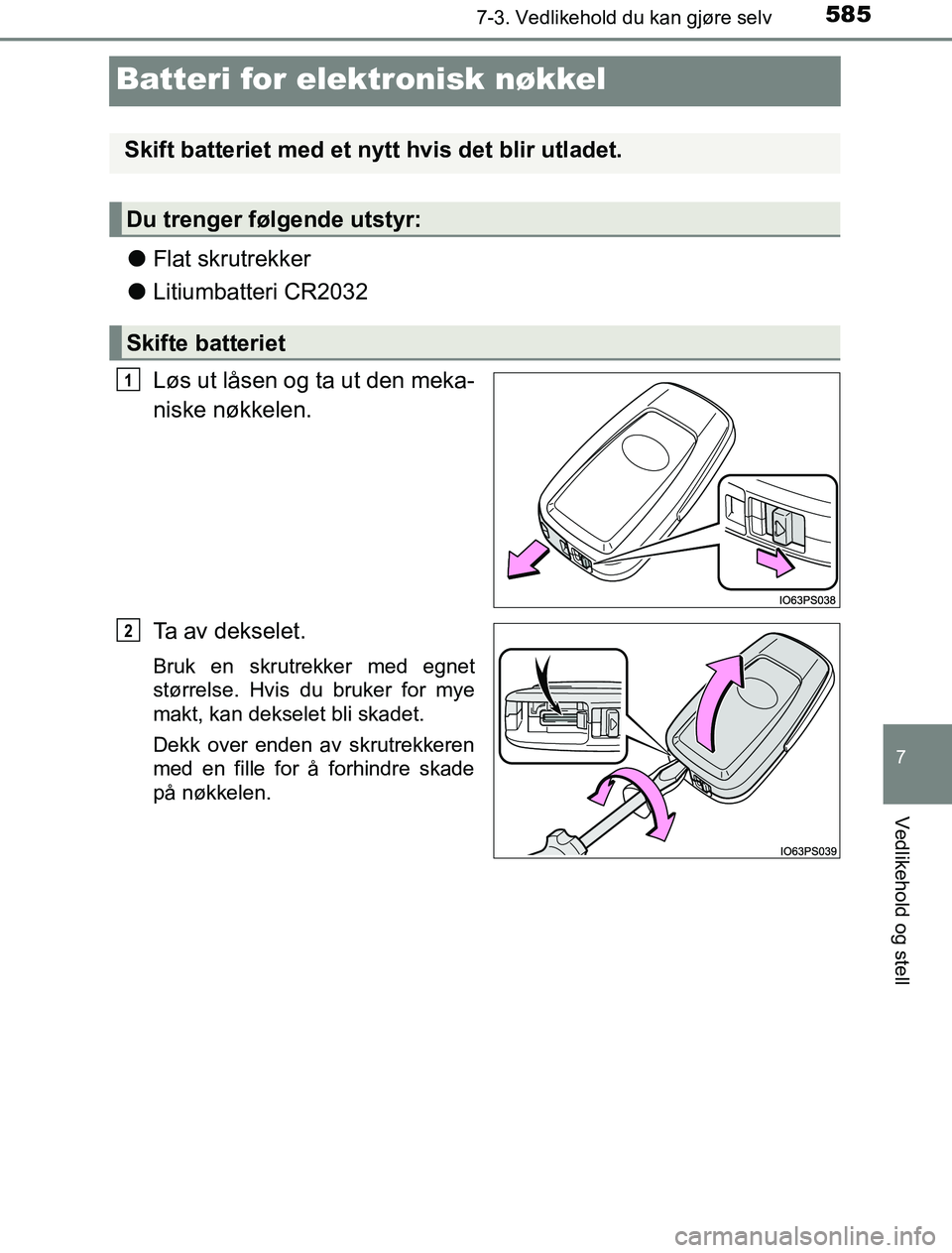

Batteri for elektronisk nøkkel
lFlat skrutrekker
l Litiumbatteri CR2032
Løs ut låsen og ta ut den meka-
niske nøkkelen.
Ta av dekselet.
Bruk en skrutrekker med egnet
størrelse. Hvis du bruker for mye
makt, kan dekselet bli skadet.
Dekk over enden av skrutrekkeren
med en fille for å forhindre skade
på nøkkelen.
Skift batteriet med et ny tt hvis det blir utladet.
Du trenger følgende utstyr:
Skifte batteriet
1
2
OM47A89NO.book Page 585 Friday, January 13, 2017 12:31 PM

5867-3. Vedlikehold du kan gjøre selv
OM47A89NO

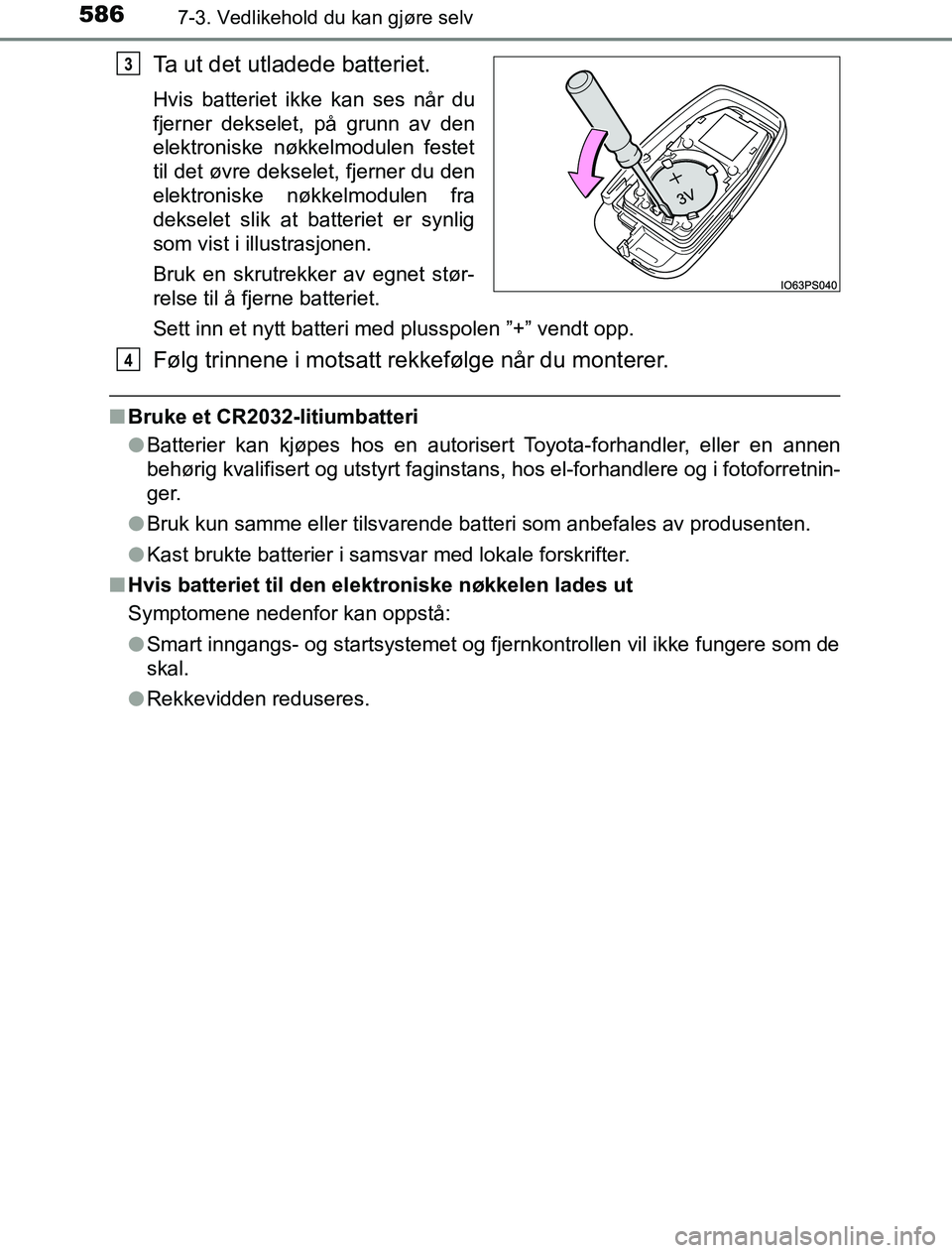

Ta ut det utladede batteriet.
Hvis batteriet ikke kan ses når du
fjerner dekselet, på grunn av den
elektroniske nøkkelmodulen festet
til det øvre dekselet, fjerner du den
elektroniske nøkkelmodulen fra
dekselet slik at batteriet er synlig
som vist i illustrasjonen.
Bruk en skrutrekker av egnet stør-
relse til å fjerne batteriet.
Sett inn et nytt batteri med plusspolen ”+” vendt opp.
Følg trinnene i motsatt rekkefølge når du monterer.
nBruke et CR2032-litiumbatteri
lBatterier kan kjøpes hos en autorisert Toyota-forhandler, eller en annen
behørig kvalifisert og utstyrt faginstans, hos el-forhandlere og i fotoforretnin-
ger.
l Bruk kun samme eller tilsvarende batteri som anbefales av produsenten.
l Kast brukte batterier i samsvar med lokale forskrifter.
n Hvis batteriet til den elektroniske nøkkelen lades ut
Symptomene nedenfor kan oppstå:
lSmart inngangs- og startsystemet og fjernkontrollen vil ikke fungere som de
skal.
l Rekkevidden reduseres.
3
4
OM47A89NO.book Page 586 Friday, January 13, 2017 12:31 PM

5877-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

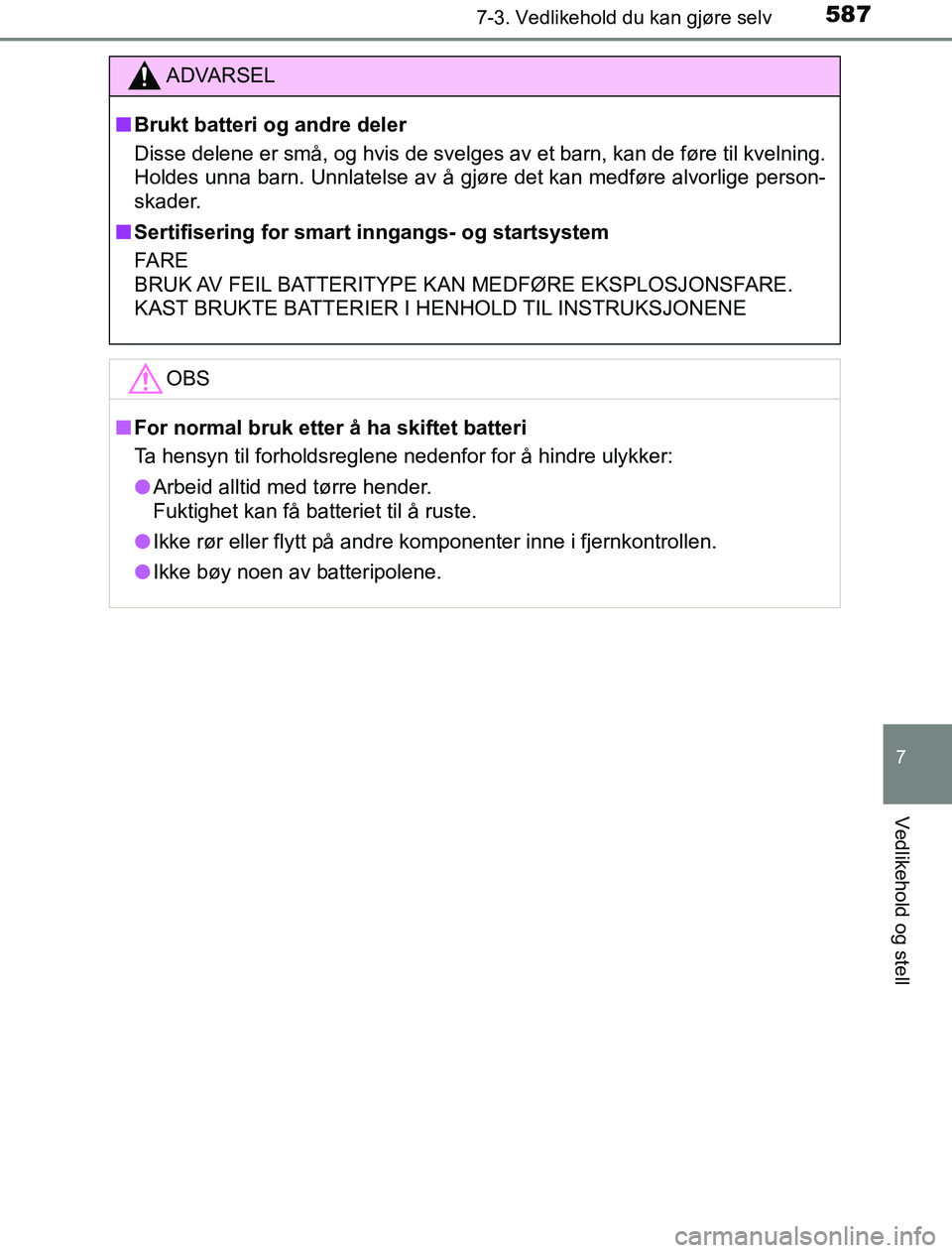

ADVARSEL
n Brukt batteri og andre deler
Disse delene er små, og hvis de svelges av et barn, kan de føre til kvelning.
Holdes unna barn. Unnlatelse av å gjøre det kan medføre alvorlige person-
skader.
n Sertifisering for smart inngangs- og startsystem
FA R E
BRUK AV FEIL BATTERITYPE KAN MEDFØRE EKSPLOSJONSFARE.
KAST BRUKTE BATTERIER I HENHOLD TIL INSTRUKSJONENE
OBS
nFor normal bruk etter å ha skiftet batteri
Ta hensyn til forholdsreglene nedenfor for å hindre ulykker:
l Arbeid alltid med tørre hender.
Fuktighet kan få batteriet til å ruste.
l Ikke rør eller flytt på andre komponenter inne i fjernkontrollen.
l Ikke bøy noen av batteripolene.
OM47A89NO.book Page 587 Friday, January 13, 2017 12:31 PM

5887-3. Vedlikehold du kan gjøre selv
OM47A89NO

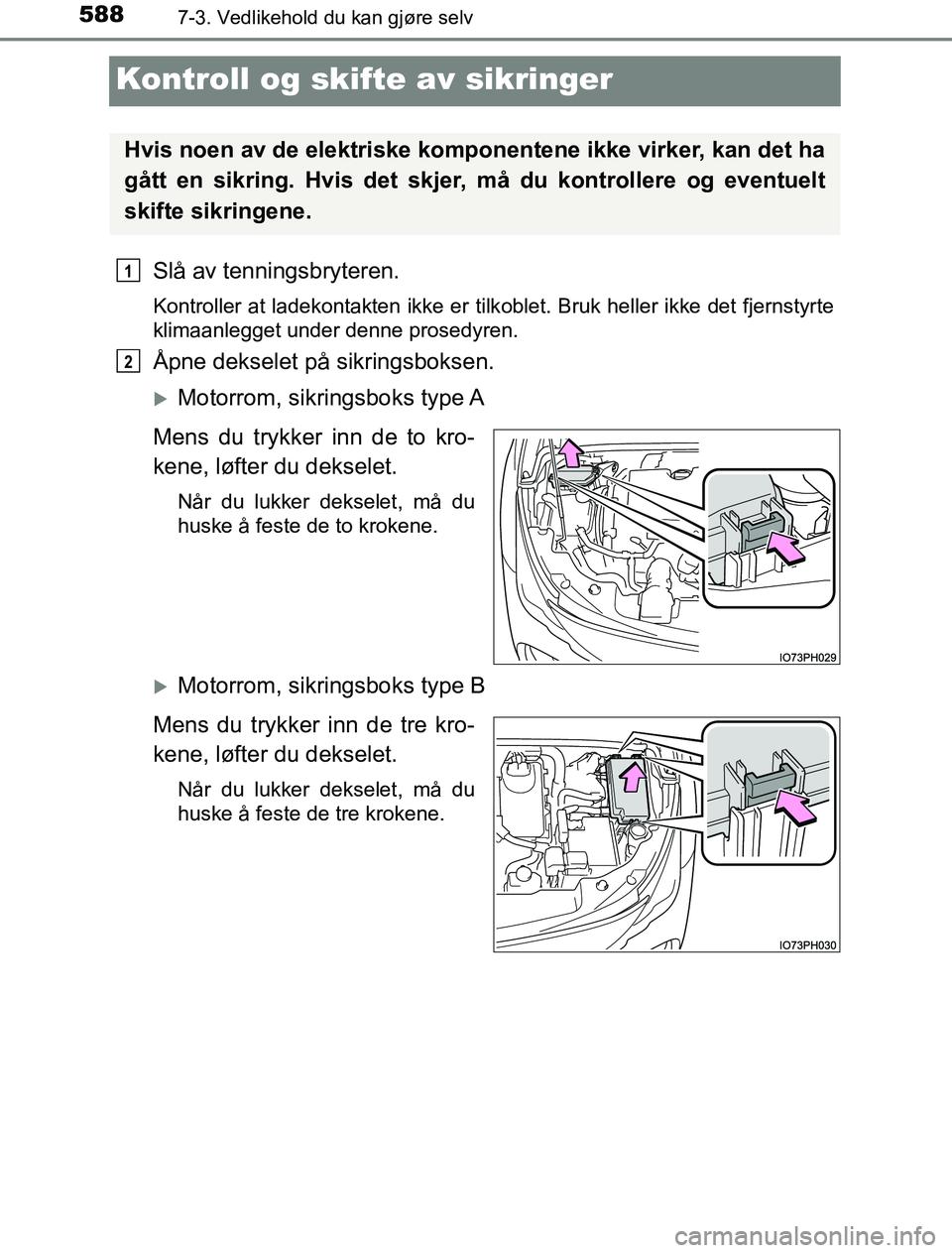

Kontroll og skifte av sikringer
Slå av tenningsbryteren.
Kontroller at ladekontakten ikke er tilkoblet. Bruk heller ikke det fjernstyrte
klimaanlegget under denne prosedyren.
Åpne dekselet på sikringsboksen.
Motorrom, sikringsboks type A
Mens du trykker inn de to kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de to krokene.
Motorrom, sikringsboks type B
Mens du trykker inn de tre kro-
kene, løfter du dekselet.
Når du lukker dekselet, må du
huske å feste de tre krokene.
Hvis noen av de elektriske komponentene ikke virker, kan det ha
gått en sikring. Hvis det skjer, må du kontrollere og eventuelt
skifte sikringene.
1
2
OM47A89NO.book Page 588 Friday, January 13, 2017 12:31 PM

5897-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

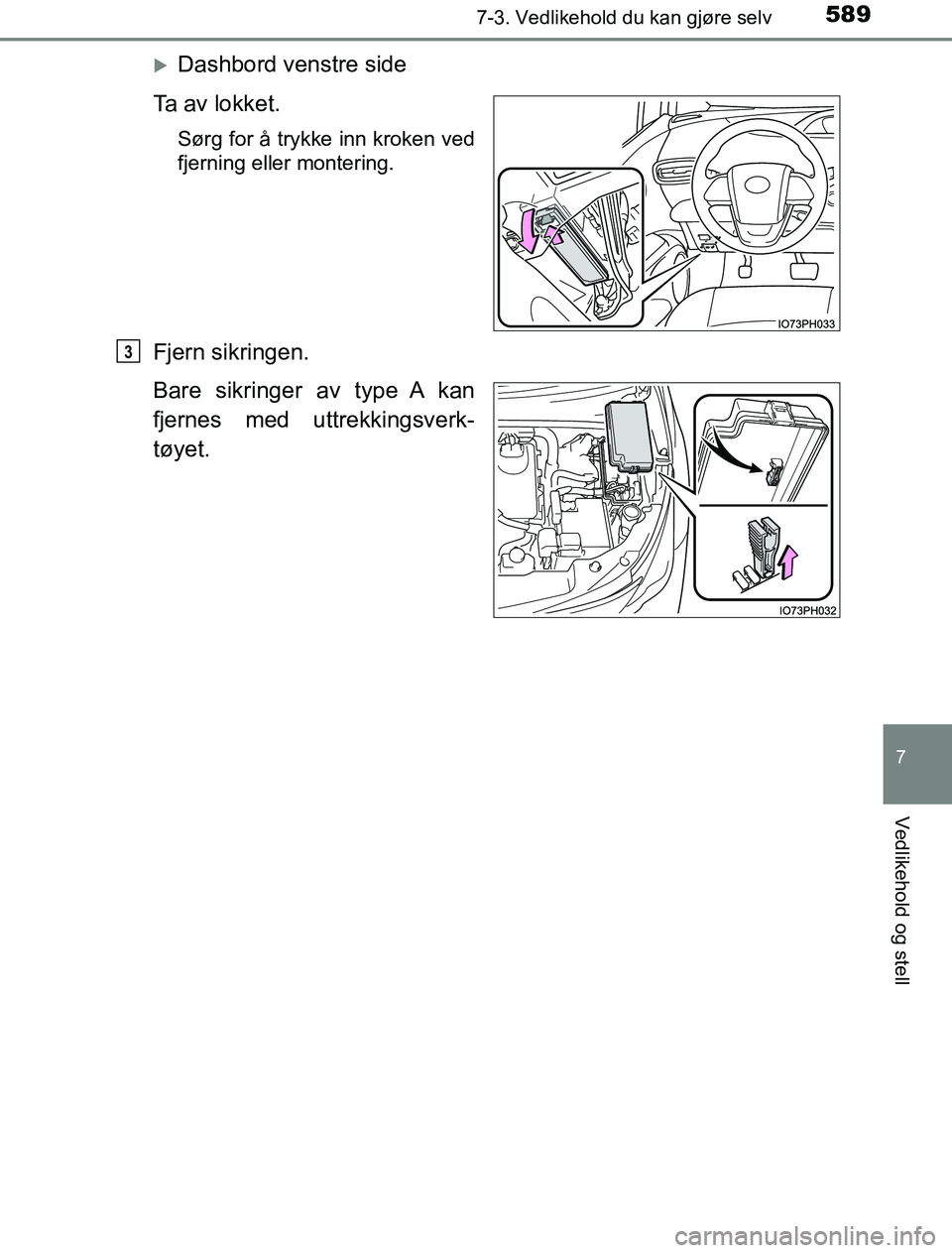

Dashbord venstre side
Ta av lokket.
Sørg for å trykke inn kroken ved
fjerning eller montering.
Fjern sikringen.
Bare sikringer av type A kan
fjernes med uttrekkingsverk-
tøyet.3
