TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

5907-3. Vedlikehold du kan gjøre selv
OM47A89NO

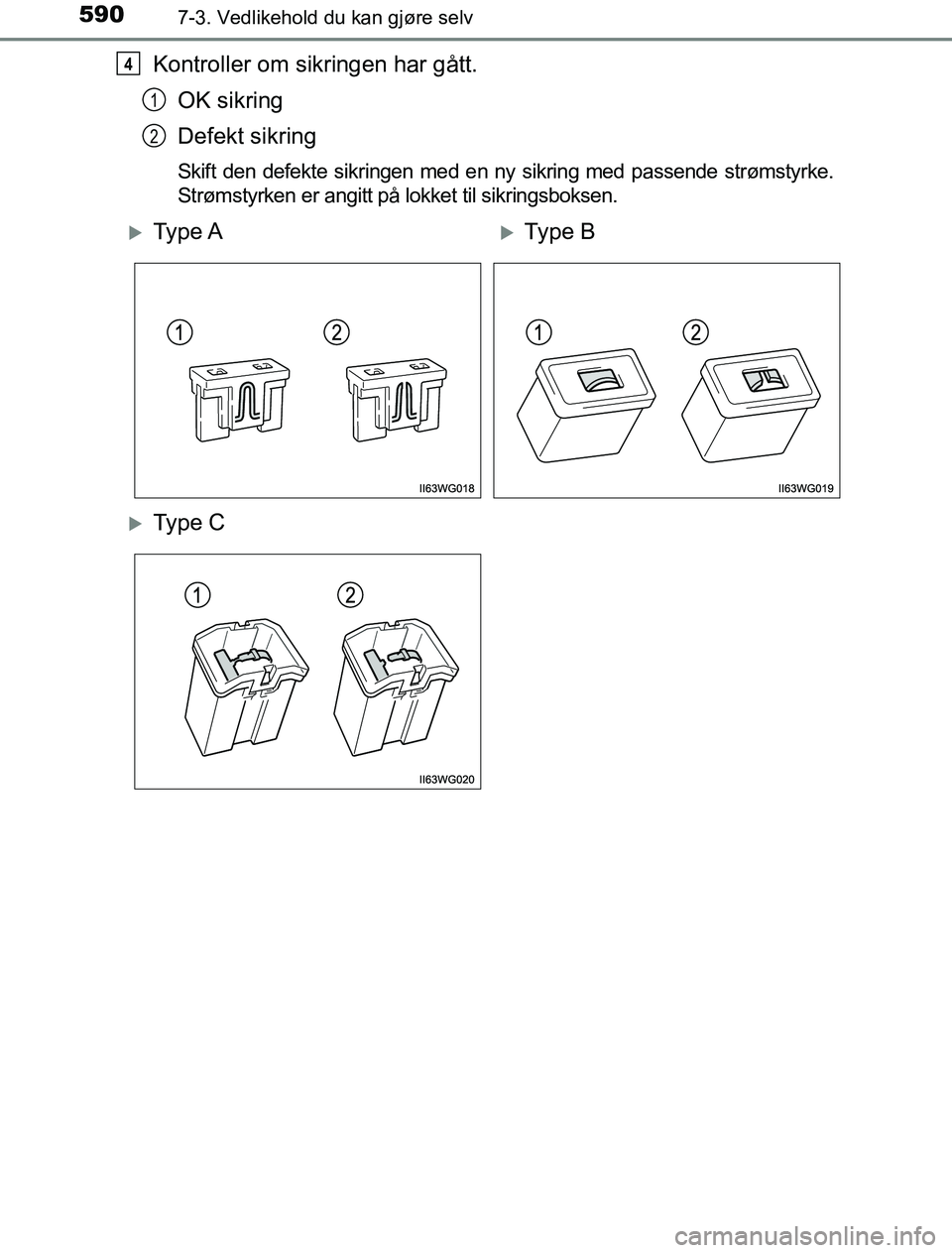

Kontroller om sikringen har gått.OK sikring
Defekt sikring
Skift den defekte sikringen med en ny sikring med passende strømstyrke.
Strømstyrken er angitt på lokket til sikringsboksen.
4
1
2
Ty p e AType B
Ty p e C
OM47A89NO.book Page 590 Friday, January 13, 2017 12:31 PM

5917-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

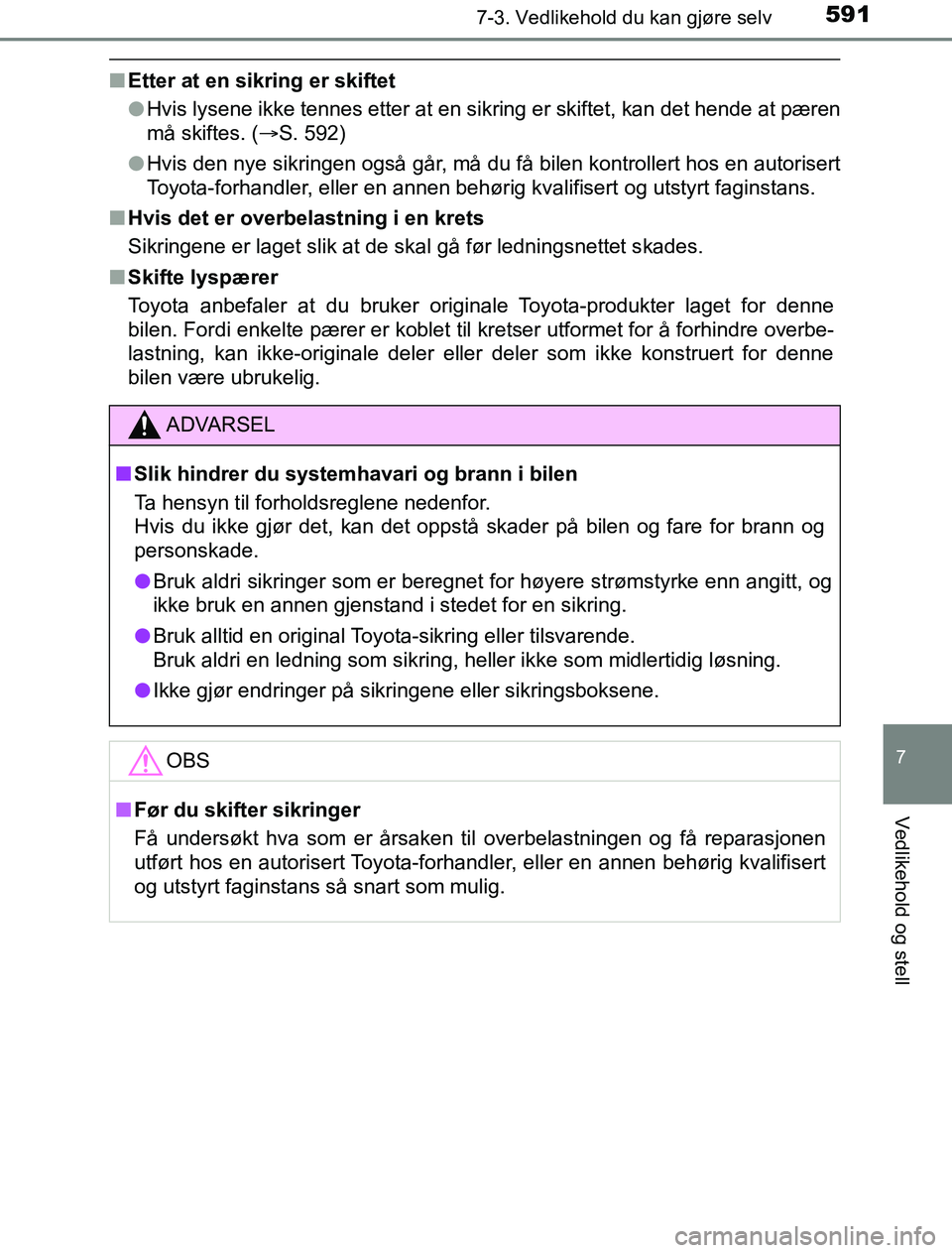

nEtter at en sikring er skiftet
lHvis lysene ikke tennes etter at en sikring er skiftet, kan det hende at pæren
må skiftes. ( S. 592)
l Hvis den nye sikringen også går, må du få bilen kontrollert hos en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
n Hvis det er overbelastning i en krets
Sikringene er laget slik at de skal gå før ledningsnettet skades.
n Skifte lyspærer
Toyota anbefaler at du bruker originale Toyota-produkter laget for denne
bilen. Fordi enkelte pærer er koblet til kretser utformet for å forhindre overbe-
lastning, kan ikke-originale deler eller deler som ikke konstruert for denne
bilen være ubrukelig.
ADVARSEL
n Slik hindrer du systemhavari og brann i bilen
Ta hensyn til forholdsreglene nedenfor.
Hvis du ikke gjør det, kan det oppstå skader på bilen og fare for brann og
personskade.
l Bruk aldri sikringer som er beregnet for høyere strømstyrke enn angitt, og
ikke bruk en annen gjenstand i stedet for en sikring.
l Bruk alltid en original Toyota-sikring eller tilsvarende.
Bruk aldri en ledning som sikring, heller ikke som midlertidig løsning.
l Ikke gjør endringer på sikringene eller sikringsboksene.
OBS
n Før du skifter sikringer
Få undersøkt hva som er årsaken til overbelastningen og få reparasjonen
utført hos en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans så snart som mulig.
OM47A89NO.book Page 591 Friday, January 13, 2017 12:31 PM

5927-3. Vedlikehold du kan gjøre selv
OM47A89NO

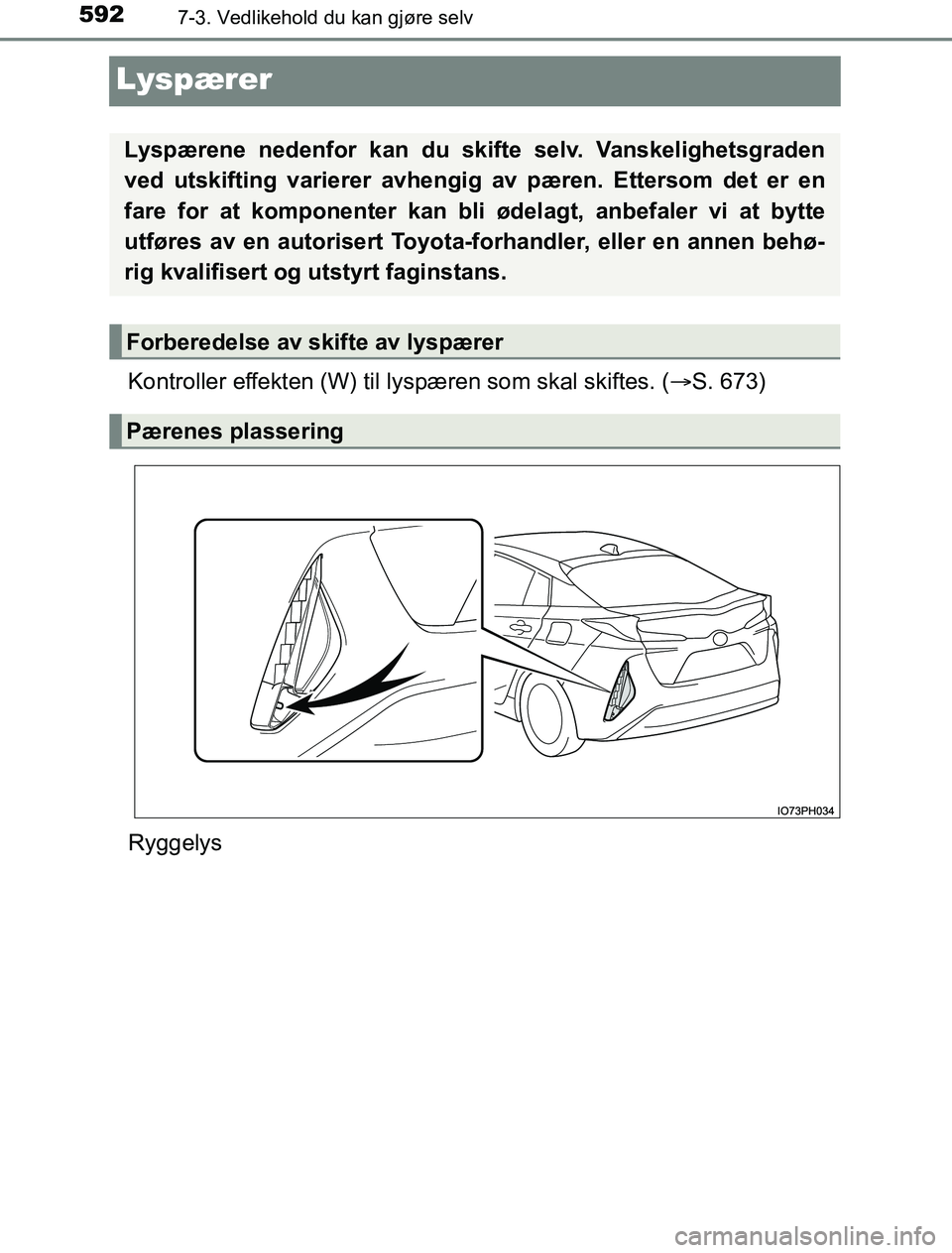

Lyspærer
Kontroller effekten (W) til lyspæren som skal skiftes. ( S. 673)
Ryggelys
Lyspærene nedenfor kan du skifte selv. Vanskelighetsgraden
ved utskifting varierer avhengig av pæren. Ettersom det er en
fare for at komponenter kan bli ødelagt, anbefaler vi at bytte
utføres av en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
Forberedelse av skifte av lyspærer
Pærenes plassering
OM47A89NO.book Page 592 Friday, January 13, 2017 12:31 PM

5937-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

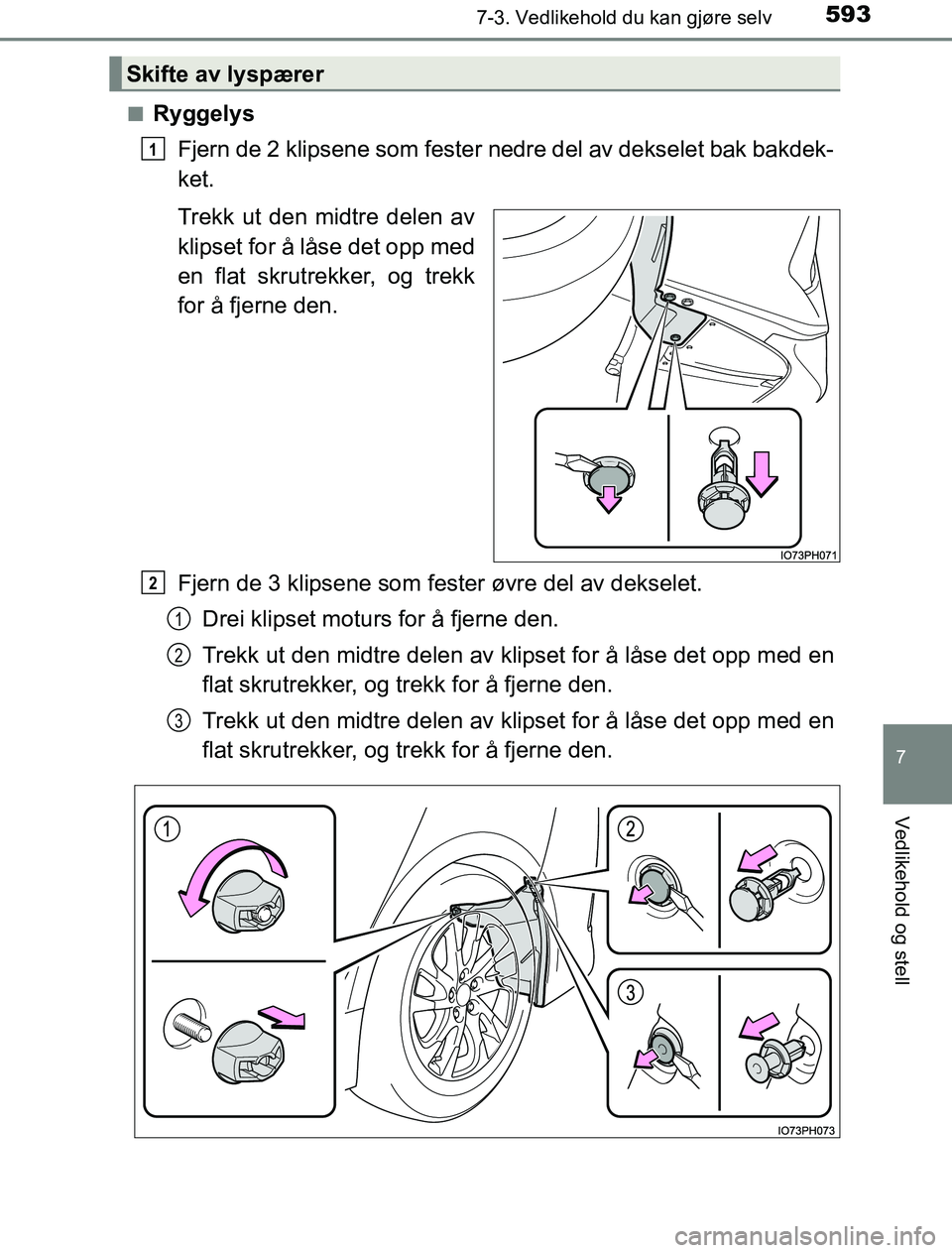

nRyggelysFjern de 2 klipsene som fester nedre del av dekse let bak bakdek-
ket.
Trekk ut den midtre delen av
klipset for å låse det opp med
en flat skrutrekker, og trekk
for å fjerne den.
Fjern de 3 klipsene som fester øvre del av dekselet.
Drei klipset moturs for å fjerne den.
Trekk ut den midtre delen av klipset for å låse det opp med en
flat skrutrekker, og trekk for å fjerne den.
Trekk ut den midtre delen av klipset for å låse det opp med en
flat skrutrekker, og trekk for å fjerne den.
Skifte av lyspærer
1
2
1
2
3
OM47A89NO.book Page 593 Friday, January 13, 2017 12:31 PM

5947-3. Vedlikehold du kan gjøre selv
OM47A89NO

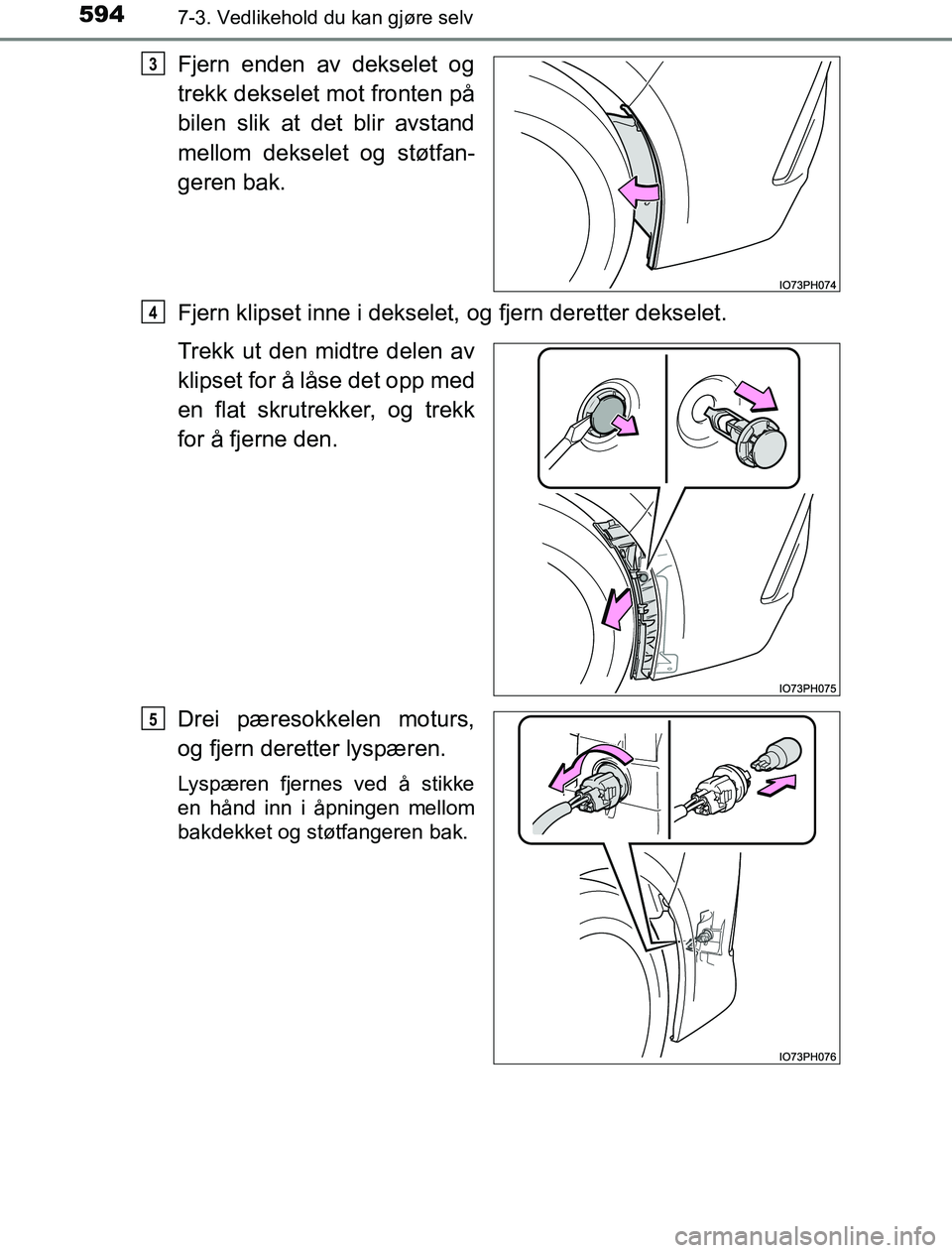

Fjern enden av dekselet og
trekk dekselet mot fronten på
bilen slik at det blir avstand
mellom dekselet og støtfan-
geren bak.
Fjern klipset inne i dekselet, og fjern deretter dekselet.
Trekk ut den midtre delen av
klipset for å låse det opp med
en flat skrutrekker, og trekk
for å fjerne den.
Drei pæresokkelen moturs,
og fjern deretter lyspæren.
Lyspæren fjernes ved å stikke
en hånd inn i åpningen mellom
bakdekket og støtfangeren bak.
3
4
5
OM47A89NO.book Page 594 Friday, January 13, 2017 12:31 PM

5957-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

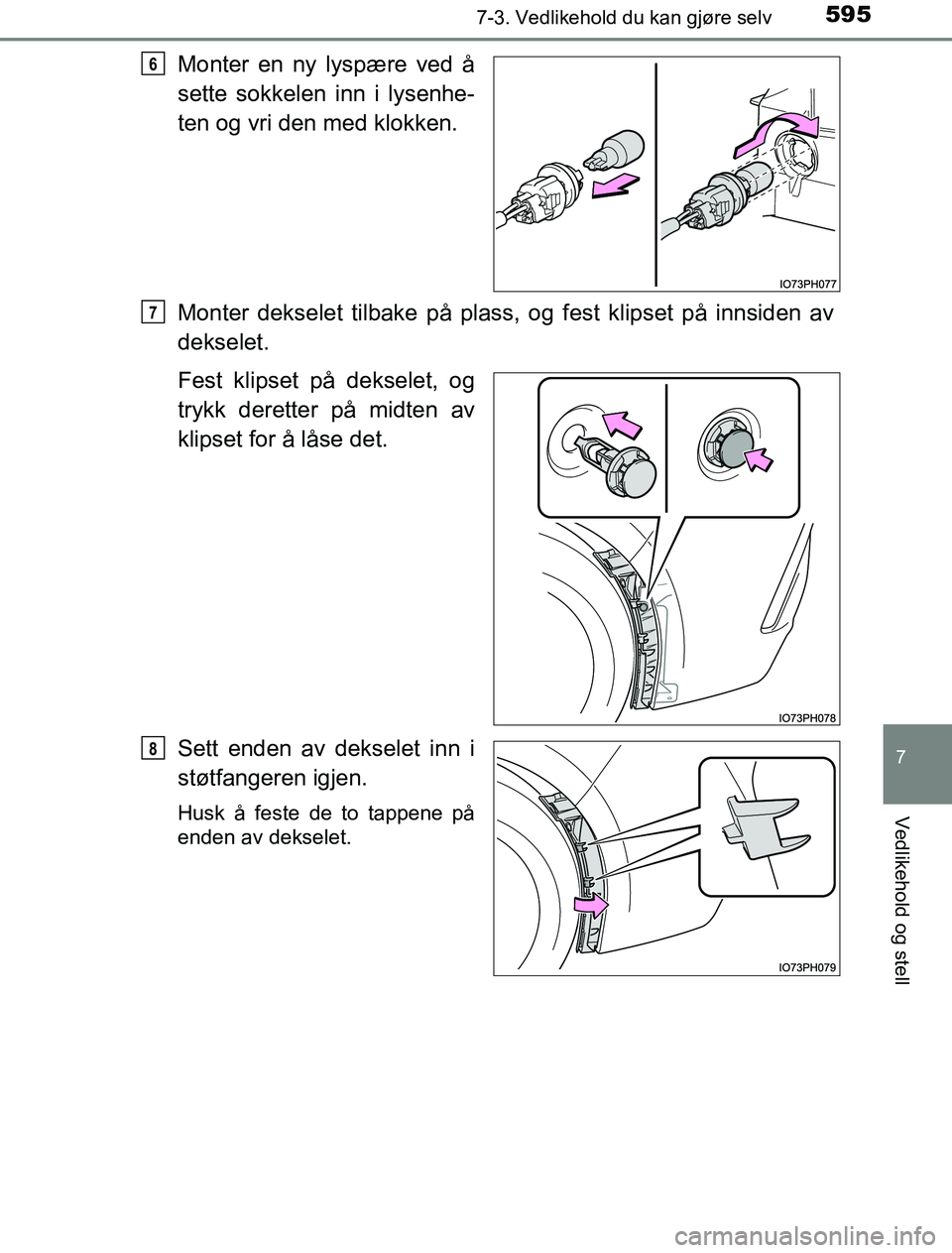

Monter en ny lyspære ved å
sette sokkelen inn i lysenhe-
ten og vri den med klokken.
Monter dekselet tilbake på plass, og fest klipset på innsiden av
dekselet.
Fest klipset på dekselet, og
trykk deretter på midten av
klipset for å låse det.
Sett enden av dekselet inn i
støtfangeren igjen.
Husk å feste de to tappene på
enden av dekselet.
6
7
8
OM47A89NO.book Page 595 Friday, January 13, 2017 12:31 PM

5967-3. Vedlikehold du kan gjøre selv
OM47A89NO

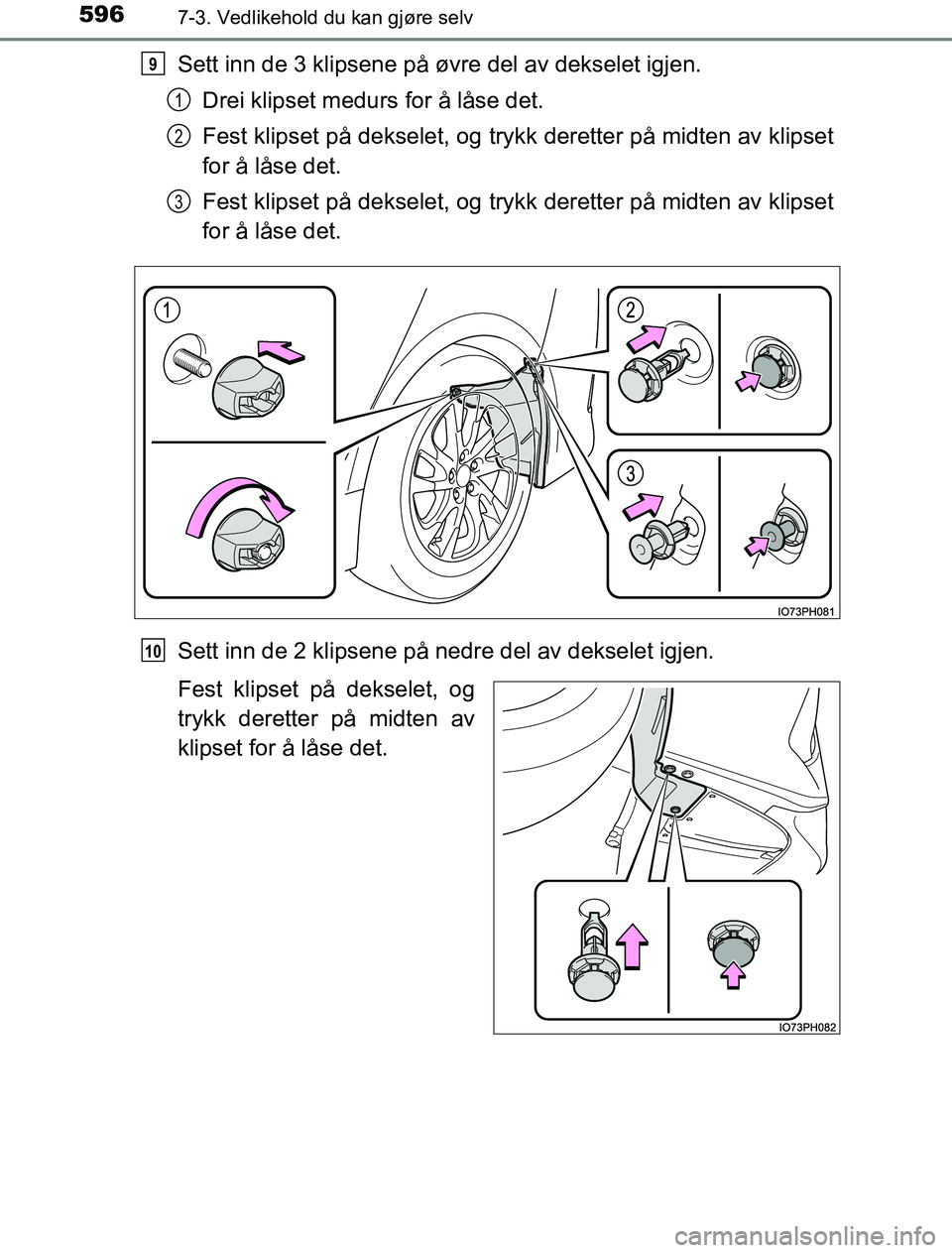

Sett inn de 3 klipsene på øvre del av dekselet igjen.Drei klipset medurs for å låse det.
Fest klipset på dekselet, og trykk deretter på midten av klipset
for å låse det.
Fest klipset på dekselet, og trykk deretter på midten av klipset
for å låse det.
Sett inn de 2 klipsene på nedre del av dekselet igjen.
Fest klipset på dekselet, og
trykk deretter på midten av
klipset for å låse det.9
1
2
3
10
OM47A89NO.book Page 596 Friday, January 13, 2017 12:31 PM

5977-3. Vedlikehold du kan gjøre selv
OM47A89NO
7
Vedlikehold og stell

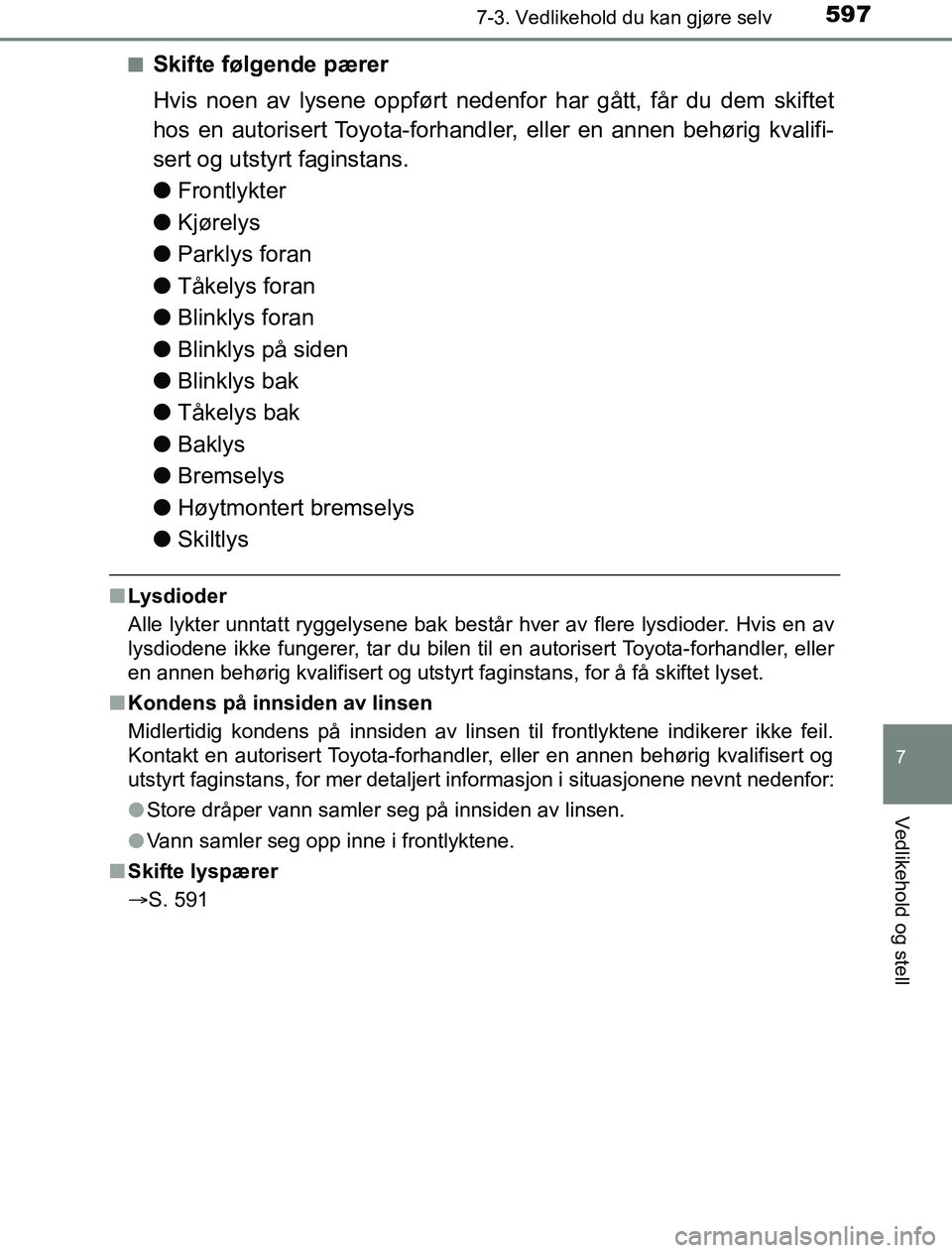

nSkifte følgende pærer
Hvis noen av lysene oppført nedenfor har gått, får du dem skiftet
hos en autorisert Toyota-forhandler, eller en annen behørig kvalifi-
sert og utstyrt faginstans.
lFrontlykter
l Kjørelys
l Parklys foran
l Tåkelys foran
l Blinklys foran
l Blinklys på siden
l Blinklys bak
l Tåkelys bak
l Baklys
l Bremselys
l Høytmontert bremselys
l Skiltlys
nLysdioder
Alle lykter unntatt ryggelysene bak består hver av flere lysdioder. Hvis en av
lysdiodene ikke fungerer, tar du bilen til en autorisert Toyota-forhandler, eller
en annen behørig kvalifisert og utstyrt faginstans, for å få skiftet lyset.
n Kondens på innsiden av linsen
Midlertidig kondens på innsiden av linsen til frontlyktene indikerer ikke feil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert og
utstyrt faginstans, for mer detaljert informasjon i situasjonene nevnt nedenfor:
lStore dråper vann samler seg på innsiden av linsen.
l Vann samler seg opp inne i frontlyktene.
n Skifte lyspærer
S. 591
OM47A89NO.book Page 597 Friday, January 13, 2017 12:31 PM

5987-3. Vedlikehold du kan gjøre selv
OM47A89NO

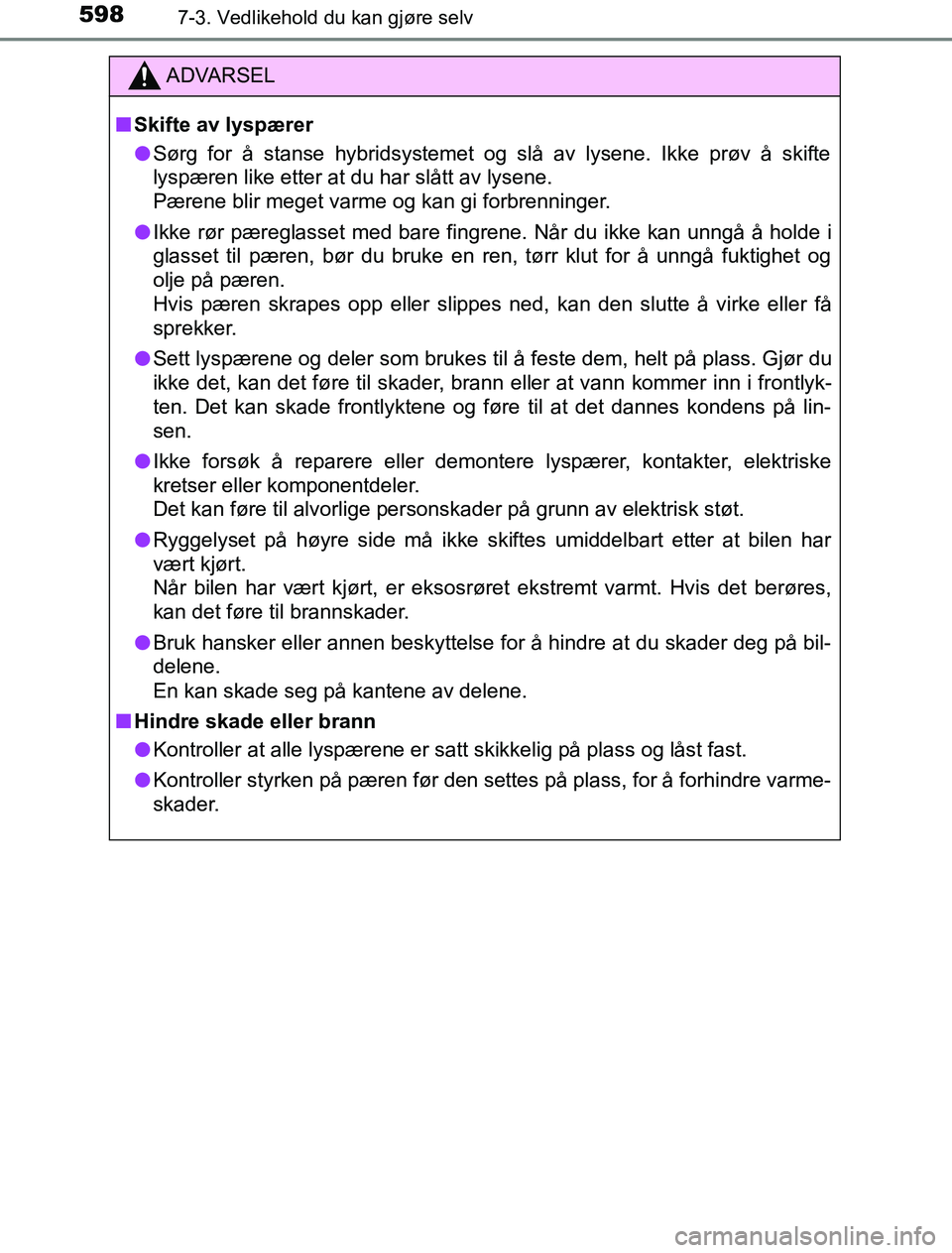

ADVARSEL
n Skifte av lyspærer
l Sørg for å stanse hybridsystemet og slå av lysene. Ikke prøv å skifte
lyspæren like etter at du har slått av lysene.
Pærene blir meget varme og kan gi forbrenninger.
l Ikke rør pæreglasset med bare fingrene. Når du ikke kan unngå å holde i
glasset til pæren, bør du bruke en ren, tørr klut for å unng\
å fuktighet og
olje på pæren.
Hvis pæren skrapes opp eller slippes ned, kan den slutte å virke eller få
sprekker.
l Sett lyspærene og deler som brukes til å feste dem, helt på plass. Gjør du
ikke det, kan det føre til skader, brann eller at vann kommer inn i frontlyk-
ten. Det kan skade frontlyktene og føre til at det dannes kondens på lin-
sen.
l Ikke forsøk å reparere eller demontere lyspærer, kontakter, elektriske
kretser eller komponentdeler.
Det kan føre til alvorlige personskader på grunn av elektrisk støt.
l Ryggelyset på høyre side må ikke skiftes umiddelbart etter at bilen har
vært kjørt.
Når bilen har vært kjørt, er eksosrøret ekstremt varmt. Hvis det berøres,
kan det føre til brannskader.
l Bruk hansker eller annen beskyttelse for å hindre at du skader deg på bil-
delene.
En kan skade seg på kantene av delene.
n Hindre skade eller brann
l Kontroller at alle lyspærene er satt skikkelig på plass og låst fast.
l Kontroller styrken på pæren før den settes på plass, for å forhindre varme-
skader.
OM47A89NO.book Page 598 Friday, January 13, 2017 12:31 PM

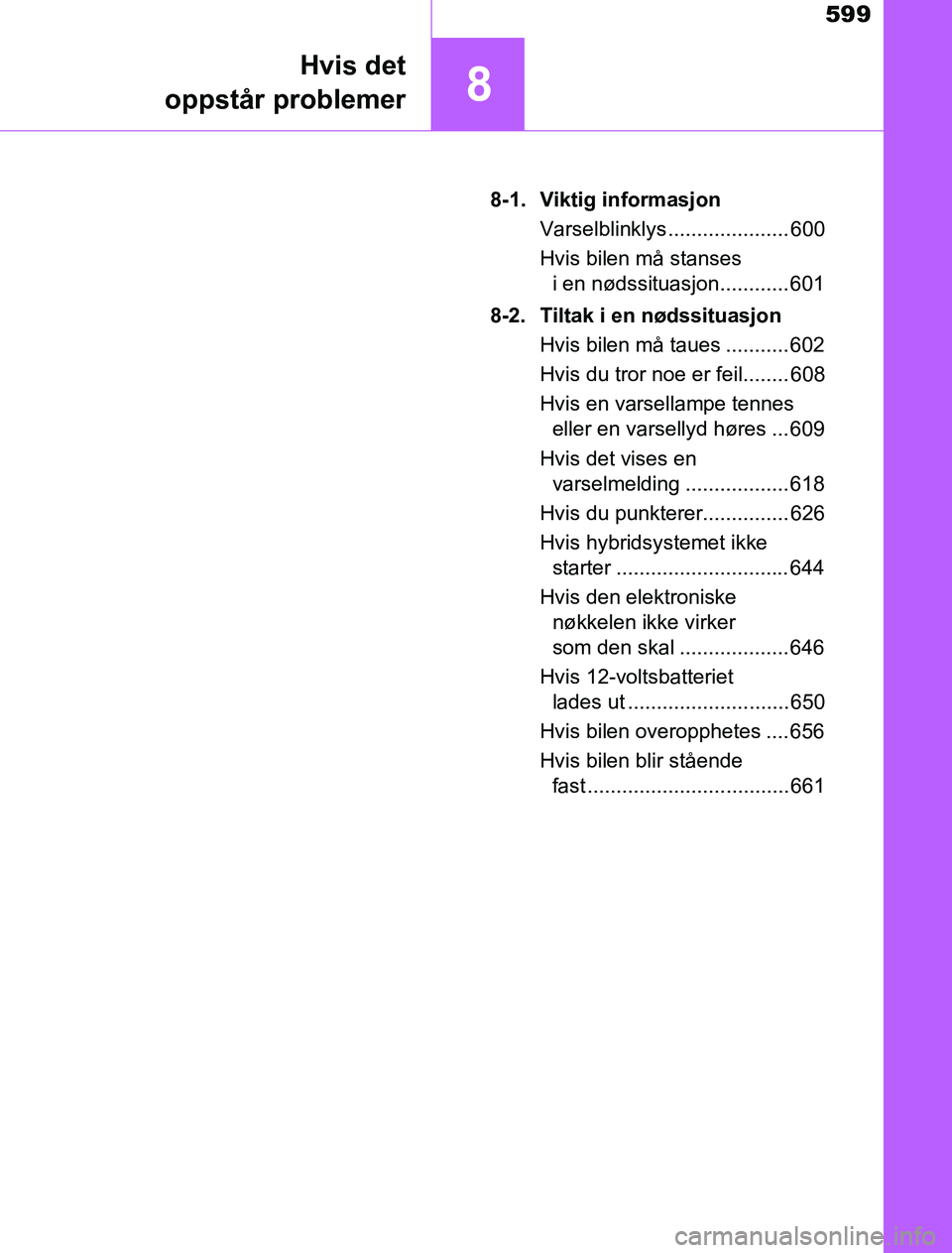

599
8
Hvis det
oppstår problemer
OM47A89NO 8-1. Viktig informasjon
Varselblinklys ..................... 600
Hvis bilen må stanses i en nødssituasjon............ 601
8-2. Tiltak i en nødssituasjon Hvis bilen må taues ........... 602
Hvis du tror noe er feil........ 608
Hvis en varsellampe tennes eller en varsellyd høres ... 609
Hvis det vises en varselmelding .................. 618
Hvis du punkterer............... 626
Hvis hybridsystemet ikke starter .............................. 644
Hvis den elektroniske nøkkelen ikke virker
som den skal ................... 646
Hvis 12-voltsbatteriet lades ut ............................ 650
Hvis bilen overopphetes .... 656
Hvis bilen blir stående fast ................................... 661
OM47A89NO.book Page 599 Friday, January 13, 2017 12:31 PM
