TOYOTA PRIUS PLUG-IN HYBRID 2016 Instruksjoner for bruk (in Norwegian)

6008-1. Viktig informasjon
OM47A89NO

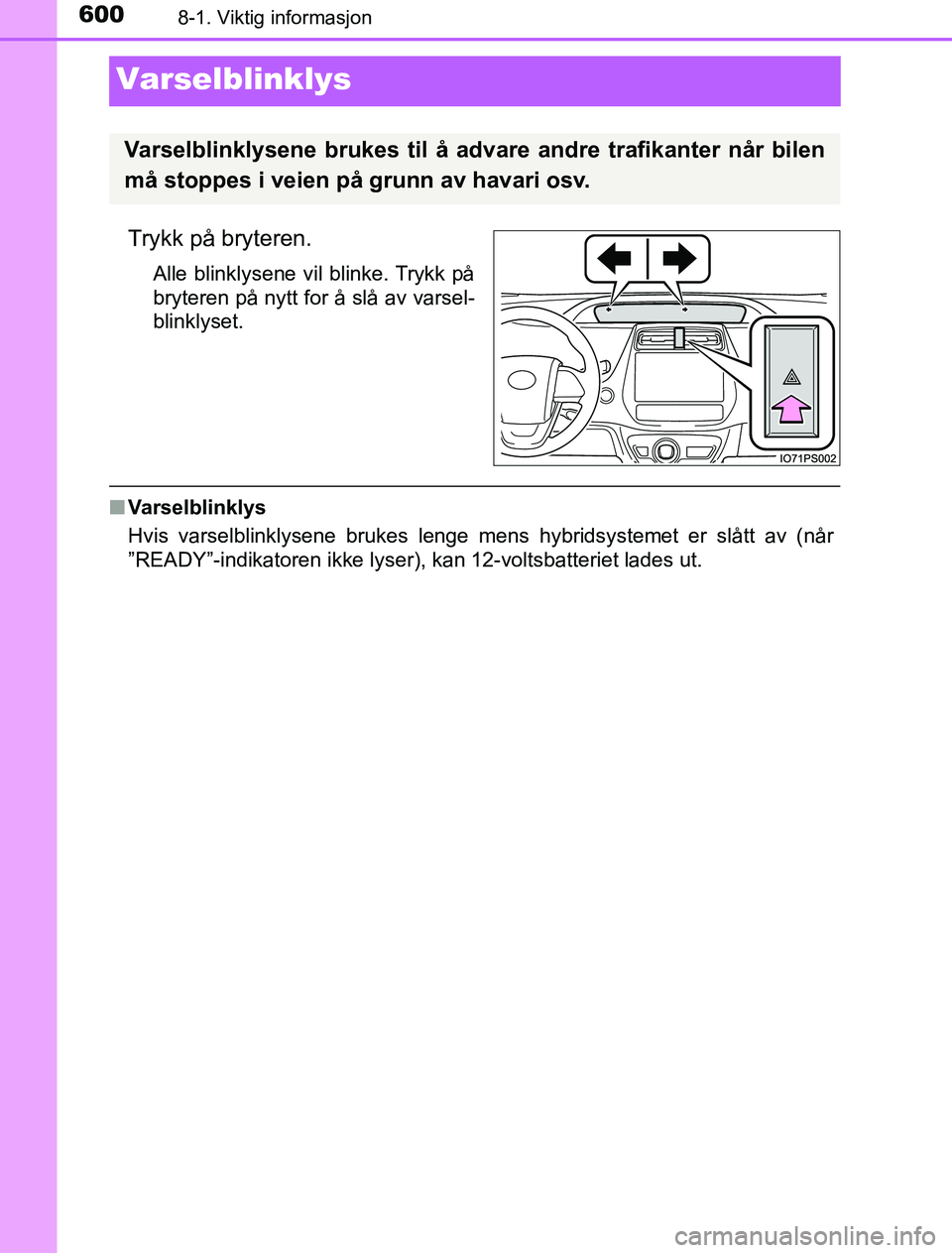

Varselblinklys
Trykk på bryteren.
Alle blinklysene vil blinke. Trykk på
bryteren på nytt for å slå av varsel-
blinklyset.
nVarselblinklys
Hvis varselblinklysene brukes lenge mens hybridsystemet er slått av (når
”READY”-indikatoren ikke lyser), kan 12-voltsbatteriet lades ut.
Varselblinklysene brukes til å advare andre trafikanter når bilen
må stoppes i veien på grunn av havari osv.
OM47A89NO.book Page 600 Friday, January 13, 2017 12:31 PM

6018-1. Viktig informasjon
OM47A89NO
8
Hvis det oppstår problemer

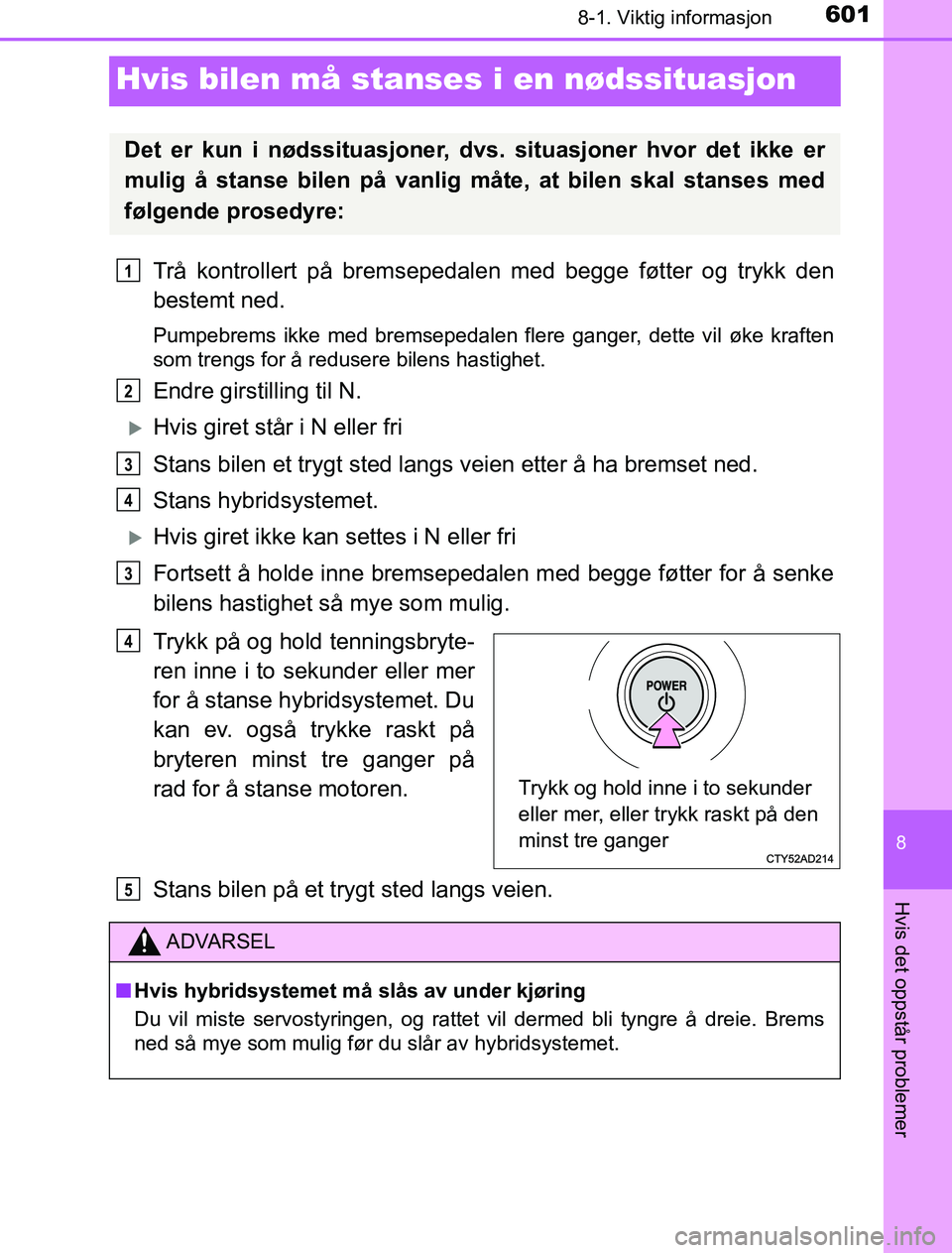

Hvis bilen må stanses i en nødssituasjon
Trå kontrollert på bremsepedalen med begge føtter og trykk den
bestemt ned.
Pumpebrems ikke med bremsepedalen flere ganger, dette vil øke kraften
som trengs for å redusere bilens hastighet.
Endre girstilling til N.
Hvis giret står i N eller fri
Stans bilen et trygt sted langs veien etter å ha bremset ned.
Stans hybridsystemet.
Hvis giret ikke kan settes i N eller fri
Fortsett å holde inne bremsepedalen med begge føtter for å senke
bilens hastighet så mye som mulig.
Trykk på og hold tenningsbryte-
ren inne i to sekunder eller mer
for å stanse hybridsystemet. Du
kan ev. også trykke raskt på
bryteren minst tre ganger på
rad for å stanse motoren.
Stans bilen på et trygt sted langs veien.
Det er kun i nødssituasjoner, dvs. situasjoner hvor det ikke er
mulig å stanse bilen på vanlig måte, at bilen skal stanses med
følgende prosedyre:
1
2
3
4
3
Trykk og hold inne i to sekunder
eller mer, eller trykk raskt på den
minst tre ganger
4
ADVARSEL
n Hvis hybridsystemet må slås av under kjøring
Du vil miste servostyringen, og rattet vil dermed bli tyngre å dreie. Brems
ned så mye som mulig før du slår av hybridsystemet.
5
OM47A89NO.book Page 601 Friday, January 13, 2017 12:31 PM

6028-2. Tiltak i en nødssituasjon
OM47A89NO

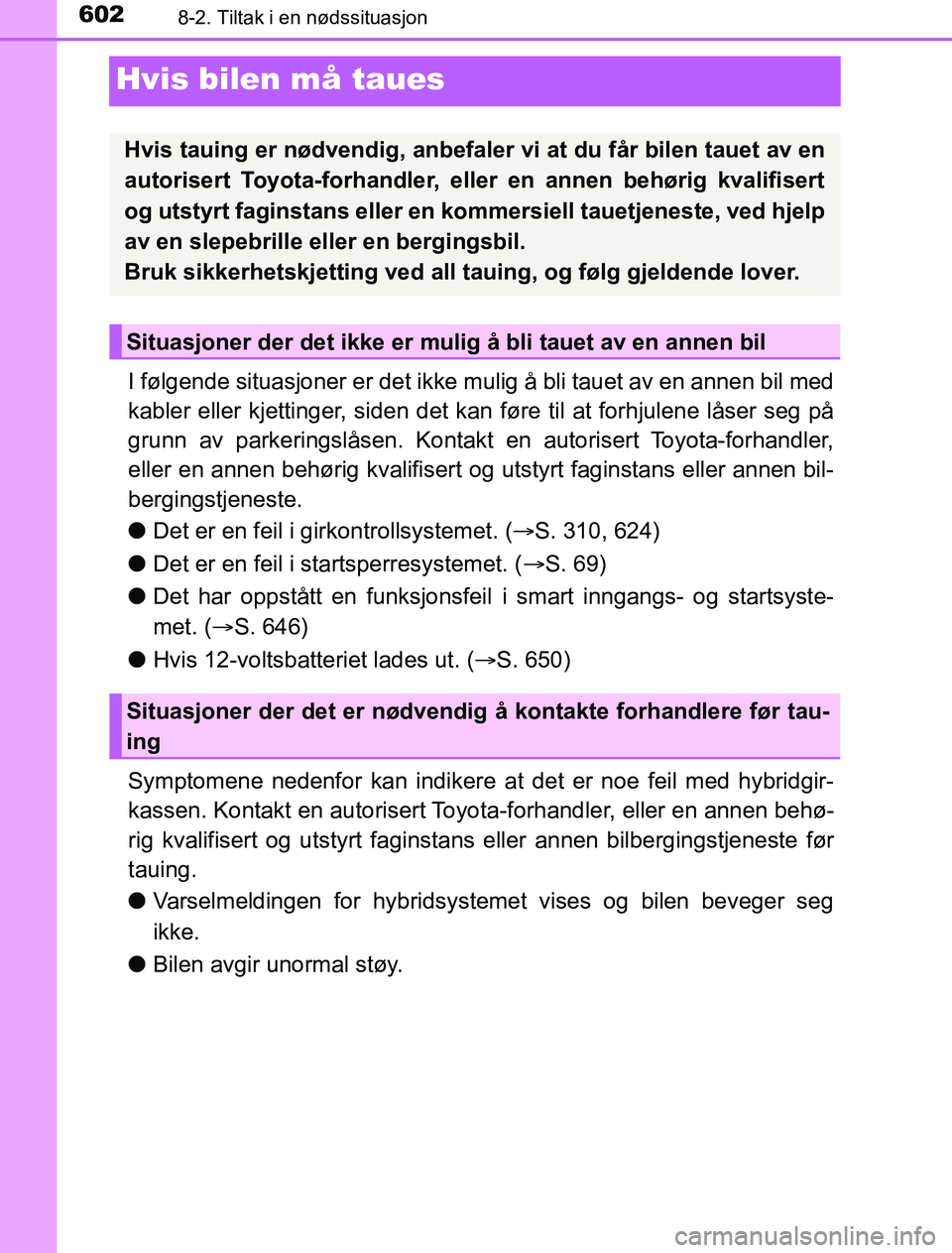

Hvis bilen må taues
I følgende situasjoner er det ikke mulig å bli tauet av en annen bil med
kabler eller kjettinger, siden det kan føre til at forhjulene låser seg på
grunn av parkeringslåsen. Kontakt en autorisert Toyota-forhandler,
eller en annen behørig kvalifisert og utstyrt faginstans eller annen bil-
bergingstjeneste.
l Det er en feil i girk ontrollsystemet. (S. 310, 624)
l Det er en feil i startsperresystemet. ( S. 69)
l Det har oppstått en funksjonsfeil i smart inngangs- og startsyste-
met. ( S. 646)
l Hvis 12-voltsbatteriet lades ut. ( S. 650)
Symptomene nedenfor kan indikere at det er noe feil med hybridgir-
kassen. Kontakt en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans eller annen bilbergingstjeneste før
tauing.
l Varselmeldingen for hybridsystemet vises og bilen beveger seg
ikke.
l Bilen avgir unormal støy.
Hvis tauing er nødvendig, anbefaler vi at du får bilen tauet av en
autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans eller en kommersiell tauetjeneste, ved hjelp
av en slepebrille eller en bergingsbil.
Bruk sikkerhetskjetting ved all tauing, og følg gjeldende lover.
Situasjoner der det ikke er mulig å bli tauet av en annen bil
Situasjoner der det er nødvendig å kontakte forhandlere før tau-
ing
OM47A89NO.book Page 602 Friday, January 13, 2017 12:31 PM

6038-2. Tiltak i en nødssituasjon
OM47A89NO
8
Hvis det oppstår problemer

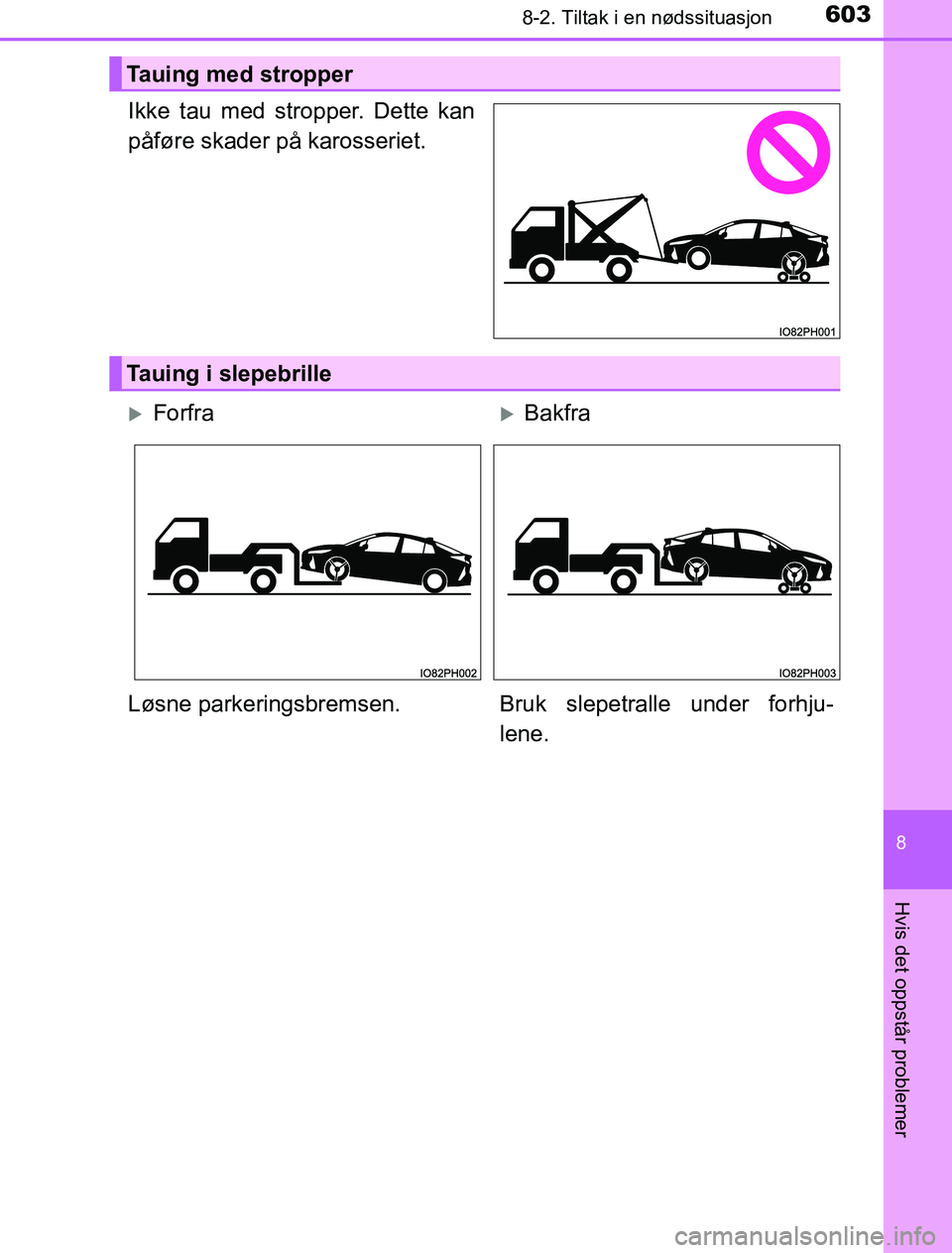

Ikke tau med stropper. Dette kan
påføre skader på karosseriet.
Tauing med stropper
Tauing i slepebrille
ForfraBakfra
Løsne parkeringsbremsen. Bruk slepetralle under forhju- lene.
OM47A89NO.book Page 603 Friday, January 13, 2017 12:31 PM

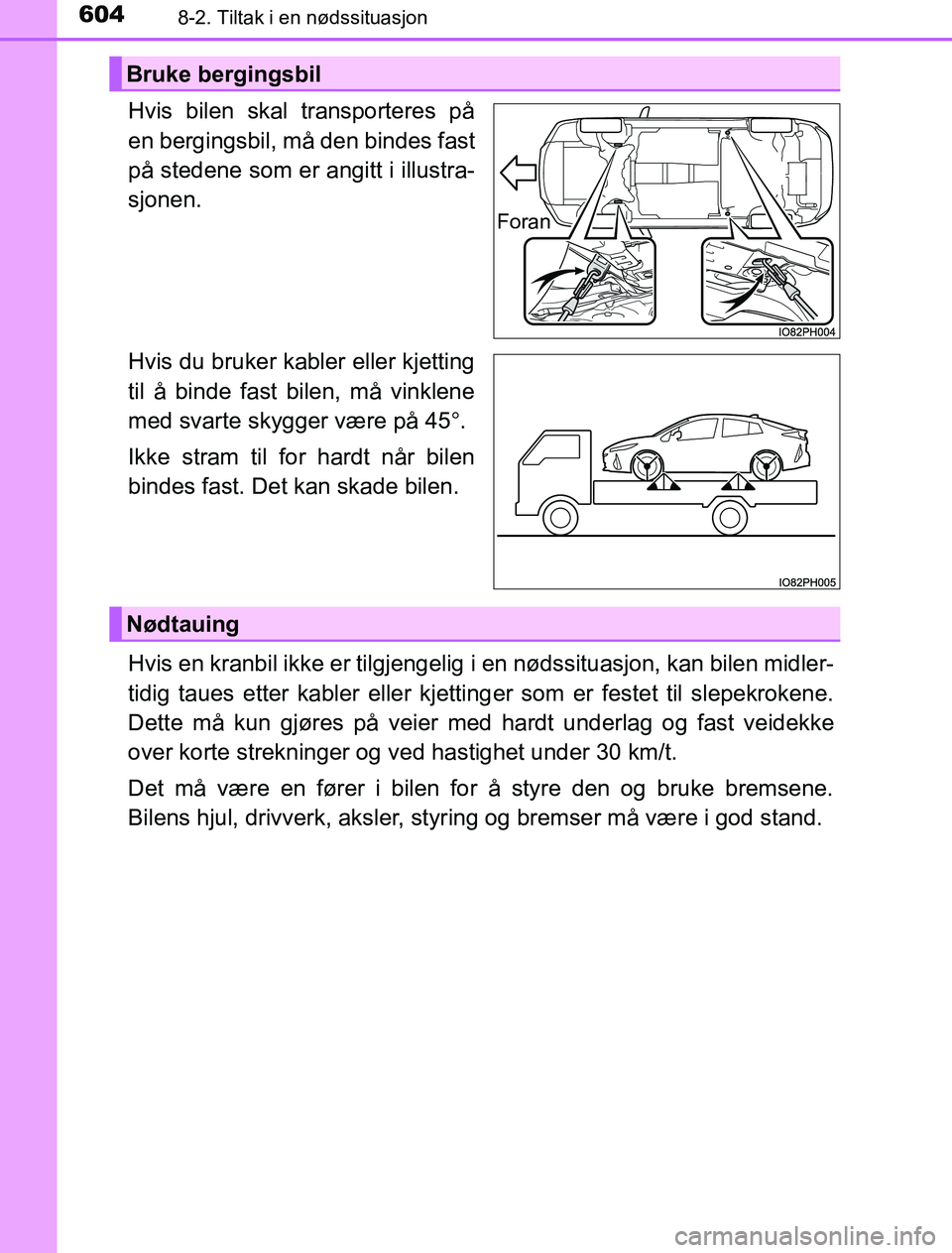

6048-2. Tiltak i en nødssituasjon
OM47A89NO
Hvis bilen skal transporteres på
en bergingsbil, må den bindes fast
på stedene som er angitt i illustra-
sjonen.
Hvis du bruker kabler eller kjetting
til å binde fast bilen, må vinklene
med svarte skygger være på 45.
Ikke stram til for hardt når bilen
bindes fast. Det kan skade bilen.
Hvis en kranbil ikke er tilgjengelig i en nødssituasjon, kan bilen midler-
tidig taues etter kabler eller kjettinger som er festet til slepekrokene.
Dette må kun gjøres på veier med hardt underlag og fast veidekke
over korte strekninger og v ed hastighet under 30 km/t.
Det må være en fører i bilen for å styre den og bruke bremsene.
Bilens hjul, drivverk, aksler, styring og bremser må være i god stand.
Bruke bergingsbil
Foran
Nødtauing
OM47A89NO.book Page 604 Friday, January 13, 2017 12:31 PM

6058-2. Tiltak i en nødssituasjon
OM47A89NO
8
Hvis det oppstår problemer

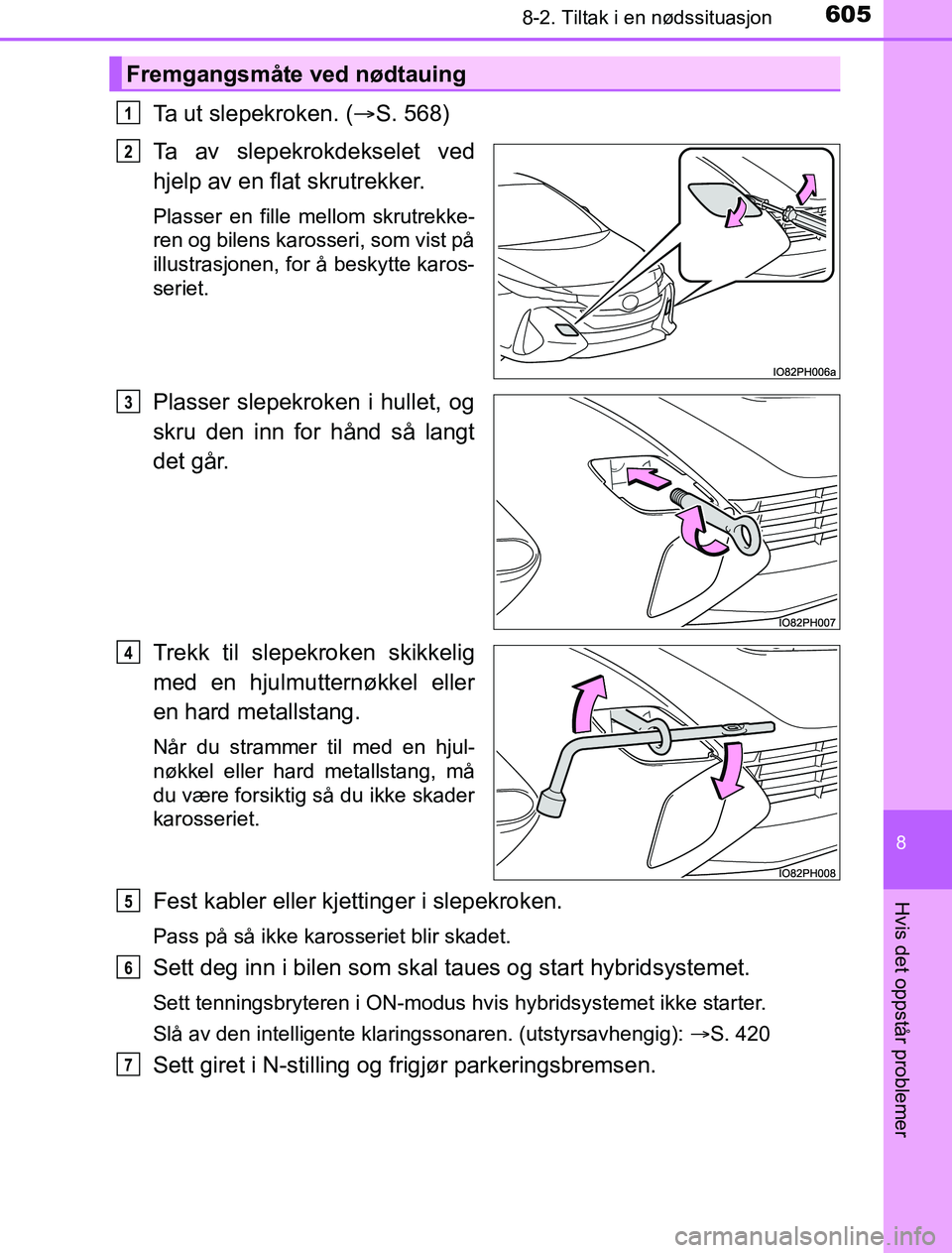

Ta ut slepekroken. (S. 568)
Ta av slepekrokdekselet ved
hjelp av en flat skrutrekker.
Plasser en fille mellom skrutrekke-
ren og bilens karosseri, som vist på
illustrasjonen, for å beskytte karos-
seriet.
Plasser slepekroken i hullet, og
skru den inn for hånd så langt
det går.
Trekk til slepekroken skikkelig
med en hjulmutternøkkel eller
en hard metallstang.
Når du strammer til med en hjul-
nøkkel eller hard metallstang, må
du være forsiktig så du ikke skader
karosseriet.
Fest kabler eller kjettinger i slepekroken.
Pass på så ikke karosseriet blir skadet.
Sett deg inn i bilen som skal taues og start hybridsystemet.
Sett tenningsbryteren i ON-modus hvis hybridsystemet ikke starter.
Slå av den intelligente klaringssonaren. (utstyrsavhengig): S. 420
Sett giret i N-stilling og frigjør parkeringsbremsen.
Fremgangsmåte ved nødtauing
1
2
3
4
5
6
7
OM47A89NO.book Page 605 Friday, January 13, 2017 12:31 PM

6068-2. Tiltak i en nødssituasjon
OM47A89NO

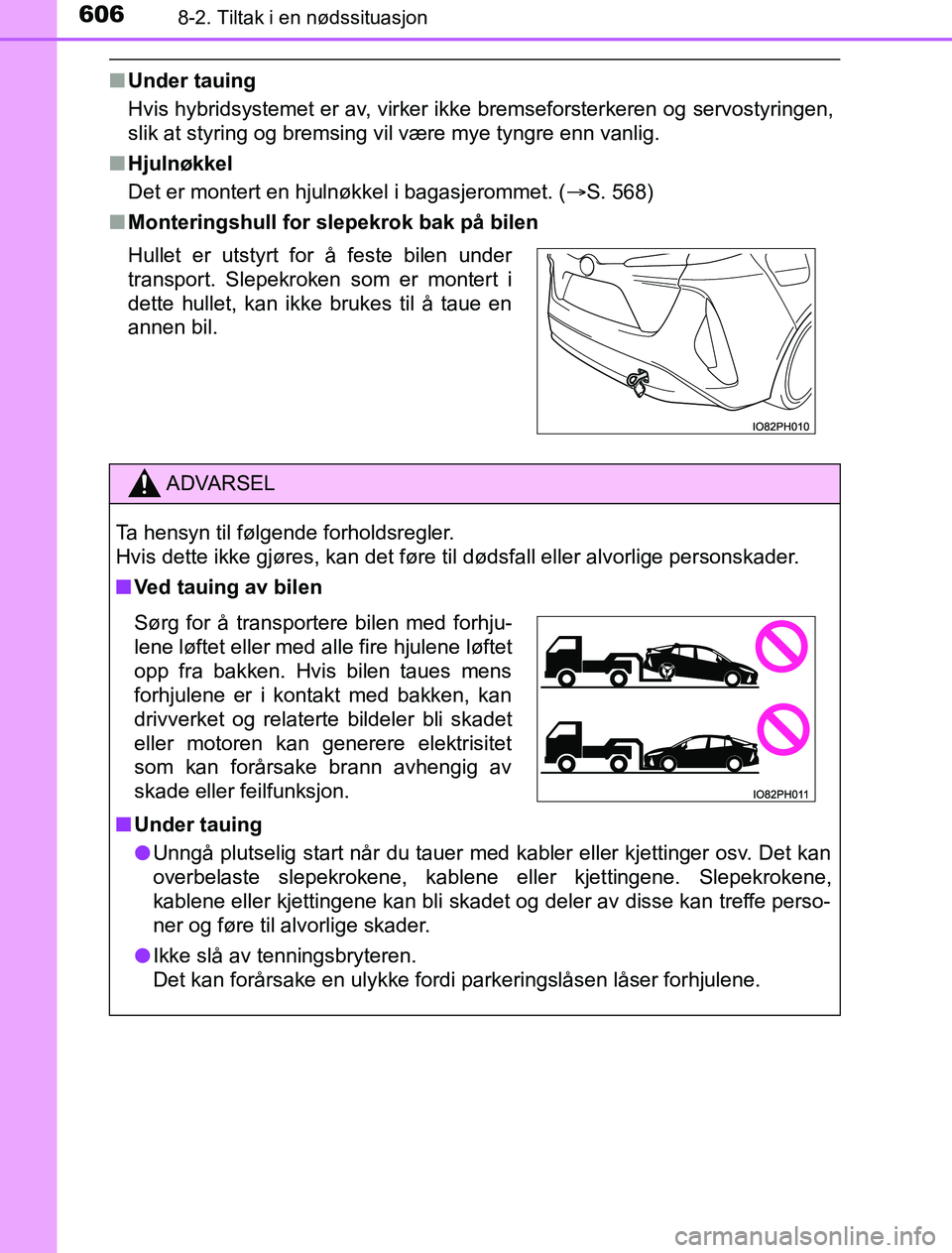

nUnder tauing
Hvis hybridsystemet er av, virker ikke bremseforsterkeren og servostyringen,
slik at styring og bremsing vil være mye tyngre enn vanlig.
n Hjulnøkkel
Det er montert en hjulnøkkel i bagasjerommet. ( S. 568)
n Monteringshull for slepekrok bak på bilen
Hullet er utstyrt for å feste bilen under
transport. Slepekroken som er montert i
dette hullet, kan ikke brukes til å taue en
annen bil.
ADVARSEL
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
n Ved tauing av bilen
n Under tauing
l Unngå plutselig start når du tauer med kabler eller kjettinger osv. Det kan
overbelaste slepekrokene, kablene eller kjettingene. Slepekrokene,
kablene eller kjettingene kan bli skadet og deler av disse kan treffe perso-
ner og føre til alvorlige skader.
l Ikke slå av tenningsbryteren.
Det kan forårsake en ulykke fordi parkeringslåsen låser forhjulene.
Sørg for å transportere bilen med forhju-
lene løftet eller med alle fire hjulene løftet
opp fra bakken. Hvis bilen taues mens
forhjulene er i kontakt med bakken, kan
drivverket og relaterte bildeler bli skadet
eller motoren kan generere elektrisitet
som kan forårsake brann avhengig av
skade eller feilfunksjon.
OM47A89NO.book Page 606 Friday, January 13, 2017 12:31 PM

6078-2. Tiltak i en nødssituasjon
OM47A89NO
8
Hvis det oppstår problemer

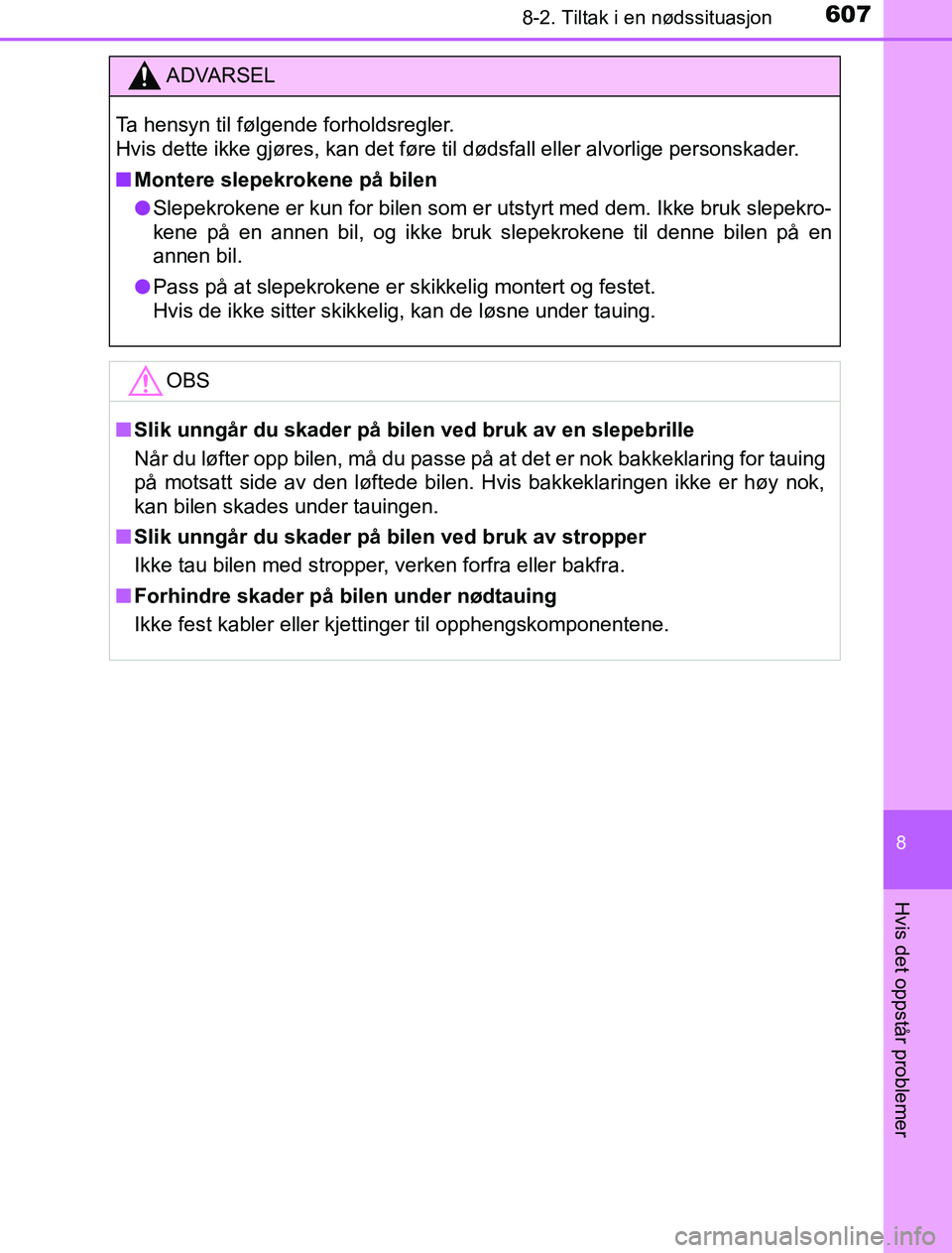

ADVARSEL
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
n Montere slepekrokene på bilen
l Slepekrokene er kun for bilen som er utstyrt med dem. Ikke bruk slepekro-
kene på en annen bil, og ikke bruk slepekrokene til denne bilen på en
annen bil.
l Pass på at slepekrokene er skikkelig montert og festet.
Hvis de ikke sitter skikkelig, kan de løsne under tauing.
OBS
n Slik unngår du skader på bilen ved bruk av en slepebrille
Når du løfter opp bilen, må du passe på at det er nok bakkeklaring for tauing
på motsatt side av den løftede bilen. Hvis bakkeklaringen ikke er høy nok,
kan bilen skades under tauingen.
n Slik unngår du skader på bilen ved bruk av stropper
Ikke tau bilen med stropper, verken forfra eller bakfra.
n Forhindre skader på bilen under nødtauing
Ikke fest kabler eller kjettinger til opphengskomponentene.
OM47A89NO.book Page 607 Friday, January 13, 2017 12:31 PM

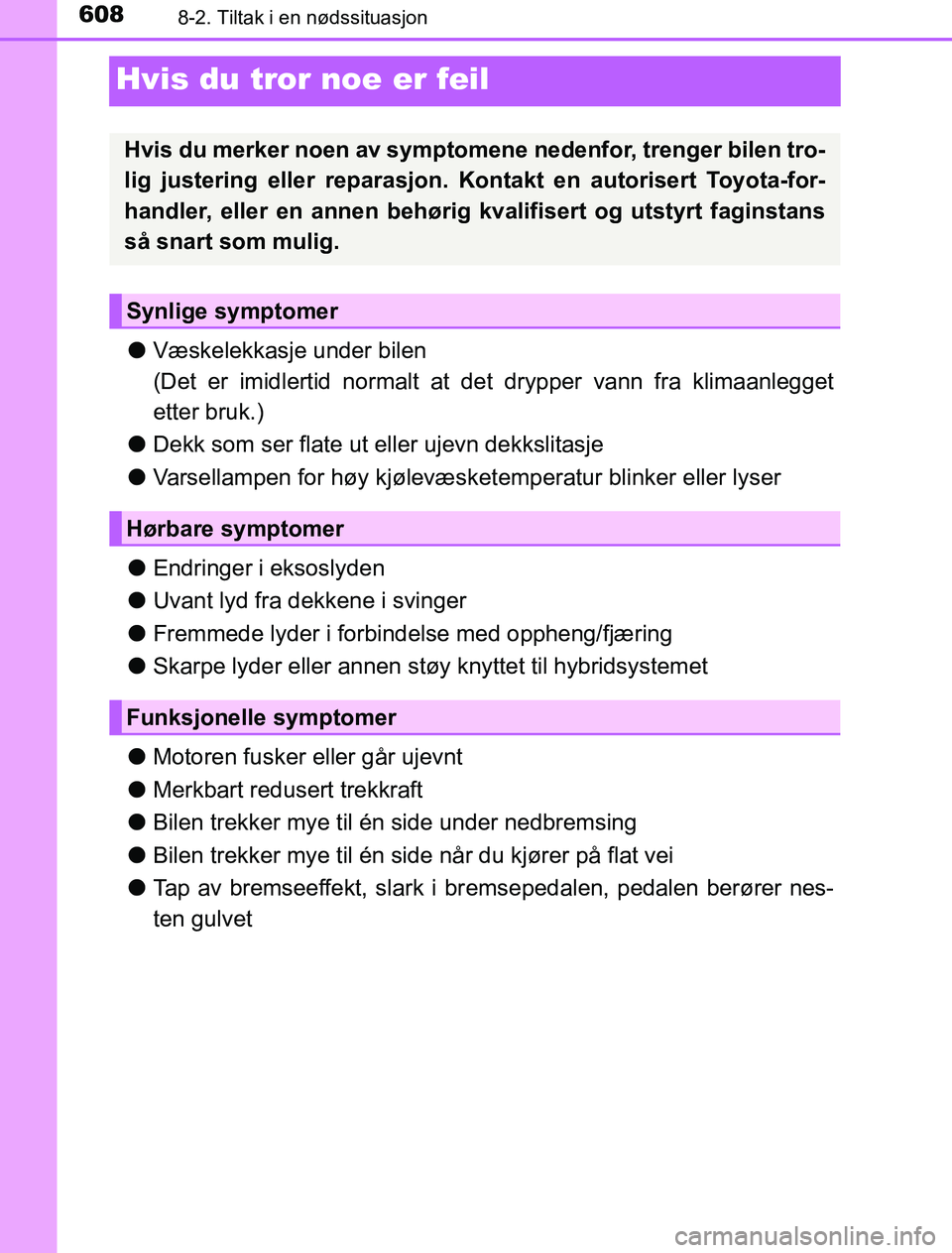

6088-2. Tiltak i en nødssituasjon
OM47A89NO
Hvis du tror noe er feil
lVæskelekkasje under bilen
(Det er imidlertid normalt at det drypper vann fra klimaanlegget
etter bruk.)
l Dekk som ser flate ut eller ujevn dekkslitasje
l Varsellampen for høy kjølevæske temperatur blinker eller lyser
l Endringer i eksoslyden
l Uvant lyd fra dekkene i svinger
l Fremmede lyder i forbindelse med oppheng/fjæring
l Skarpe lyder eller annen støy knyttet til hybridsystemet
l Motoren fusker eller går ujevnt
l Merkbart redusert trekkraft
l Bilen trekker mye til én side under nedbremsing
l Bilen trekker mye til én side når du kjører på flat vei
l Tap av bremseeffekt, slark i br emsepedalen, pedalen berører nes-
ten gulvet
Hvis du merker noen av symptomene nedenfor, trenger bilen tro-
lig justering eller reparasjon. Kontakt en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans
så snart som mulig.
Synlige symptomer
Hørbare symptomer
Funksjonelle symptomer
OM47A89NO.book Page 608 Friday, January 13, 2017 12:31 PM

6098-2. Tiltak i en nødssituasjon
OM47A89NO
8
Hvis det oppstår problemer

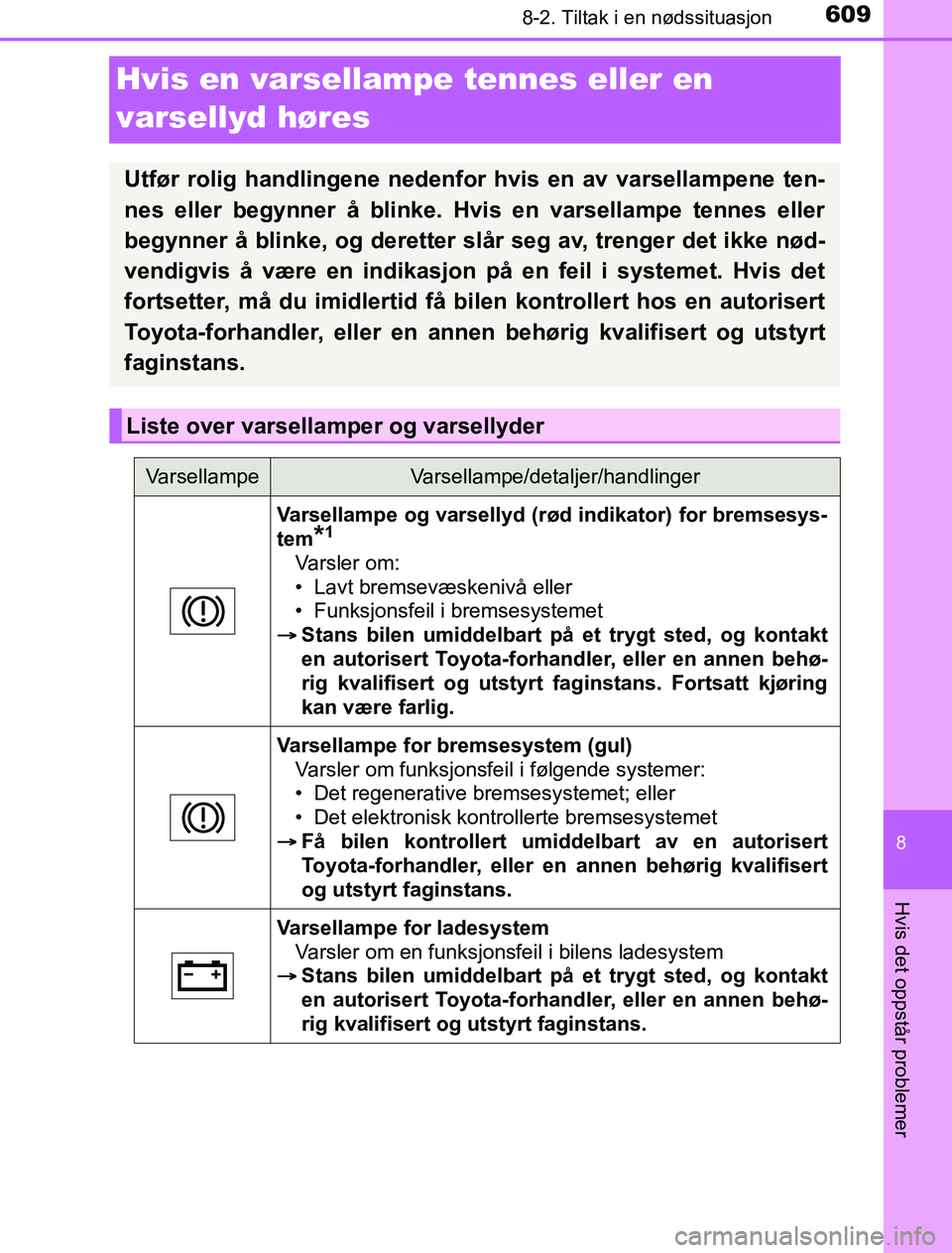

Hvis en varsellampe tennes eller en
varsellyd høres
Utfør rolig handlingene nedenfor hvis en av varsellampene ten-
nes eller begynner å blinke. Hvis en varsellampe tennes eller
begynner å blinke, og deretter slår seg av, trenger det ikke nød-
vendigvis å være en indikasjon på en feil i systemet. Hvis det
fortsetter, må du imidlertid få bi len kontrollert hos en autorisert
Toyota-forhandler, eller en a nnen behørig kvalifisert og utstyrt
faginstans.
Liste over varsella mper og varsellyder
VarsellampeVarsellampe/detaljer/handlinger
Varsellampe og varsellyd (rød indikator) for bremsesys-
tem
*1
Varsler om:
• Lavt bremsevæskenivå eller
• Funksjonsfeil i bremsesystemet

Stans bilen umiddelbart på et trygt sted, og kontakt
en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans. Fortsatt kjøring
kan være farlig.
Varsellampe for bremsesystem (gul) Varsler om funksjonsfeil i følgende systemer:
• Det regenerative bremsesystemet; eller
• Det elektronisk kontrollerte bremsesystemet

Få bilen kontrollert umid delbart av en autorisert
Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
Varsellampe for ladesystem Varsler om en funksjonsfeil i bilens ladesystem

Stans bilen umiddelbart på et trygt sted, og kontakt
en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
