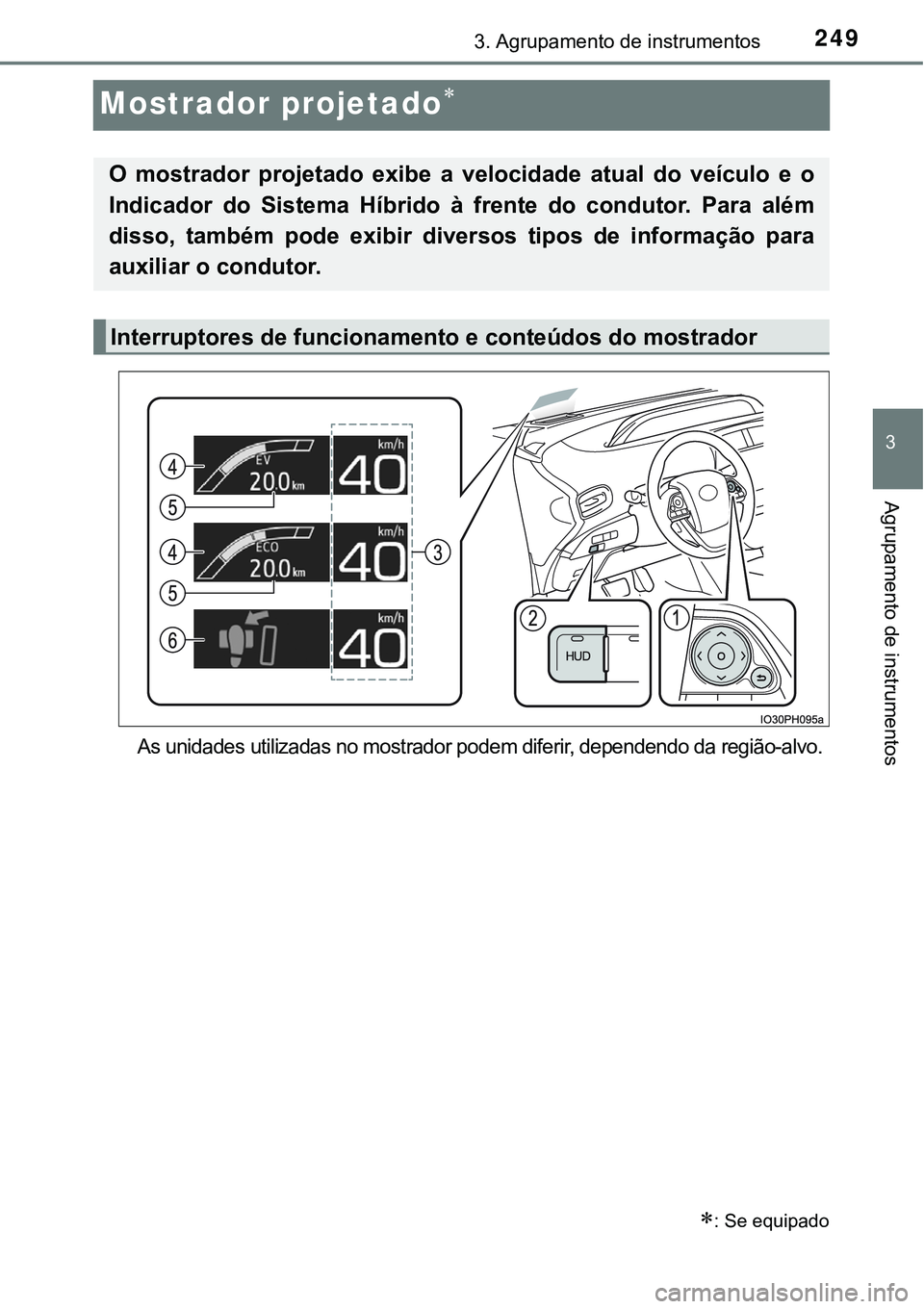

2493. Agrupamento de instrumentos
3
Agrupamento de instrumentos
Mostrador projetado
As unidades utilizadas no mostrador podem diferir, dependendo da região-alvo.
: Se equipado
O mostrador projetado exibe a velocidade atual do veículo e o
Indicador do Sistema Híbrido à frente do condutor. Para além
disso, também pode exibir diversos tipos de informação para
auxiliar o condutor.
Interruptores de funcionamento e conteúdos do mostrador

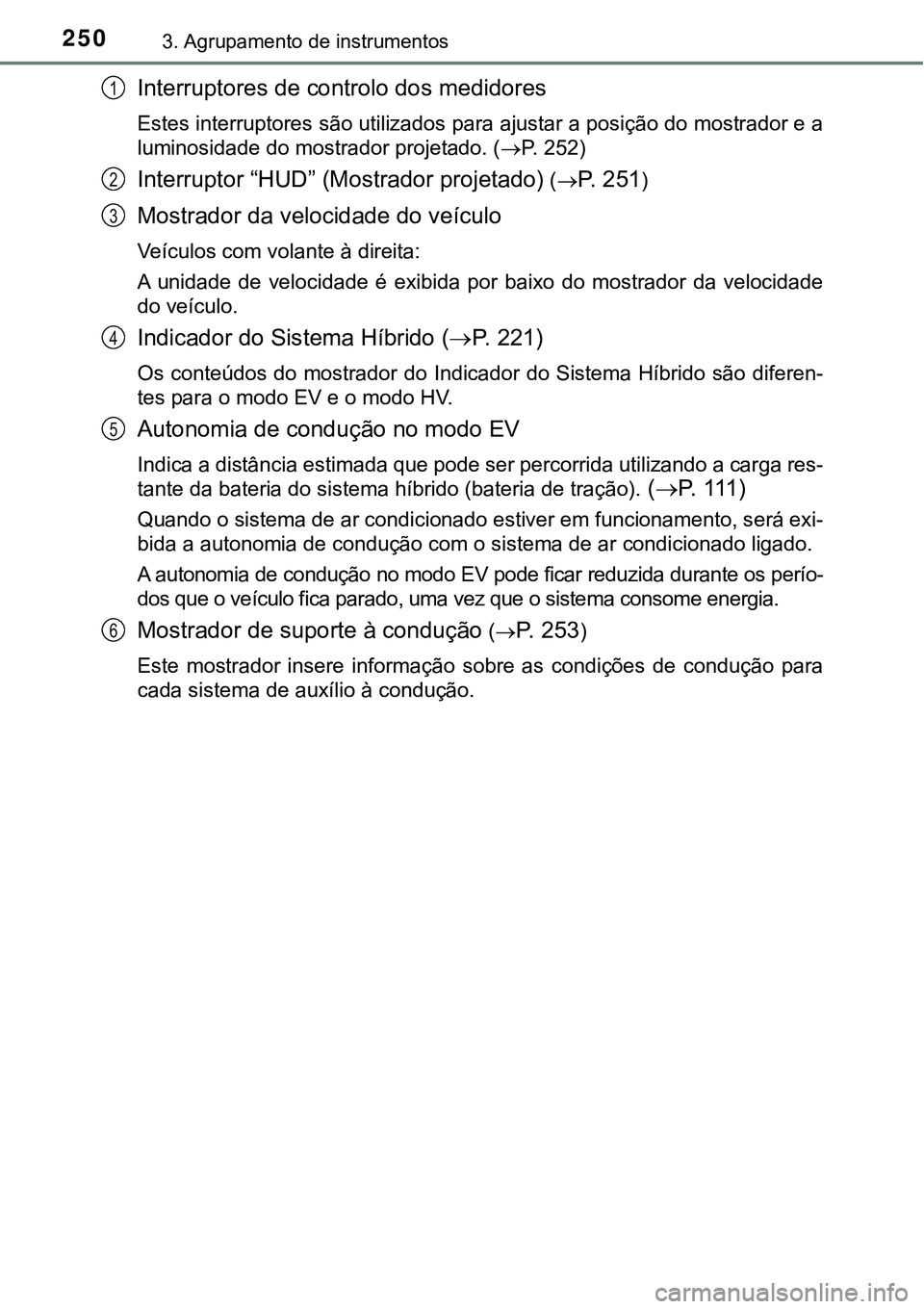

2503. Agrupamento de instrumentos
Interruptores de controlo dos medidores
Estes interruptores são utilizados para ajustar a posição do mostrador e a
luminosidade do mostrador projetado. (P. 252)
Interruptor “HUD” (Mostrador projetado) (P. 251)
Mostrador da velocidade do veículo
Veículos com volante à direita:
A unidade de velocidade é exibida por baixo do mostrador da velocidade
do veículo.
Indicador do Sistema Híbrido (P. 221)
Os conteúdos do mostrador do Indicador do Sistema Híbrido são diferen-
tes para o modo EV e o modo HV.
Autonomia de condução no modo EV
Indica a distância estimada que pode ser percorrida utilizando a carga res-
tante da bateria do sistema híbrido (bateria de tração).
(P. 1 1 1 )
Quando o sistema de ar condicionado estiver em funcionamento, será exi-
bida a autonomia de condução com o sistema de ar condicionado ligado.
A autonomia de condução no modo EV pode ficar reduzida durante os perío-
dos que o veículo fica parado, uma vez que o sistema consome energia.
Mostrador de suporte à condução (P. 253)
Este mostrador insere informação sobre as condições de condução para
cada sistema de auxílio à condução.
1
2
3
4
5
6

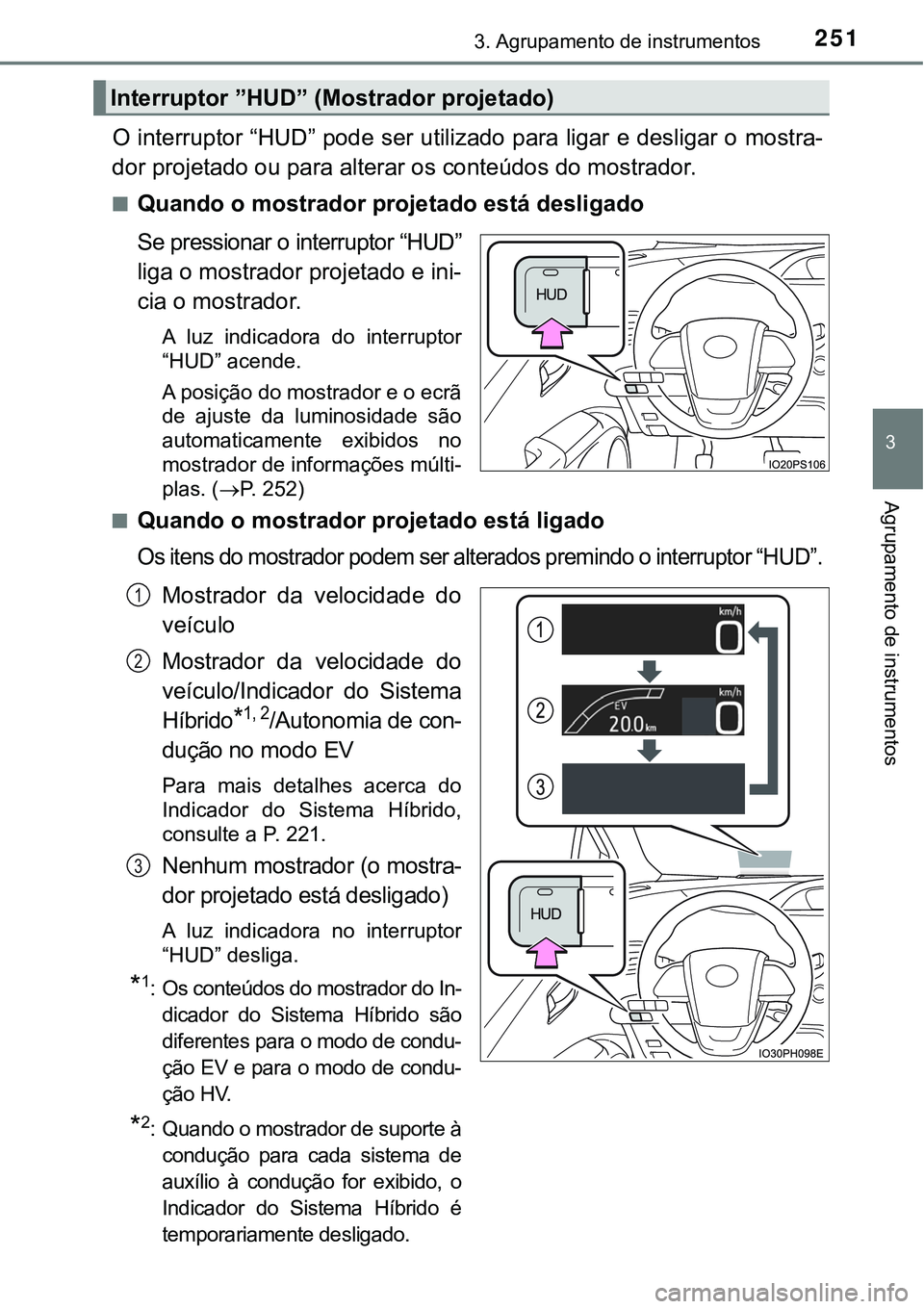

2513. Agrupamento de instrumentos
3
Agrupamento de instrumentos
O interruptor “HUD” pode ser utilizado para ligar e desligar o mostra-
dor projetado ou para alterar os conteúdos do mostrador.
nQuando o mostrador projetado está desligado
Se pressionar o interruptor “HUD”
liga o mostrador projetado e ini-
cia o mostrador.
A luz indicadora do interruptor
“HUD” acende.
A posição do mostrador e o ecrã
de ajuste da luminosidade são
automaticamente exibidos no
mostrador de informações múlti-
plas. (P. 252)
n
Quando o mostrador projetado está ligado
Os itens do mostrador podem ser alterados premindo o interruptor “HUD”.
Mostrador da velocidade do
veículo
Mostrador da velocidade do
veículo/Indicador do Sistema
Híbrido
*1, 2/Autonomia de con-
dução no modo EV
Para mais detalhes acerca do
Indicador do Sistema Híbrido,
consulte a P. 221.
Nenhum mostrador (o mostra-
dor projetado está desligado)
A luz indicadora no interruptor
“HUD” desliga.
*1: Os conteúdos do mostrador do In-
dicador do Sistema Híbrido são
diferentes para o modo de condu-
ção EV e para o modo de condu-
ção HV.
*2: Quando o mostrador de suporte à
condução para cada sistema de
auxílio à condução for exibido, o
Indicador do Sistema Híbrido é
temporariamente desligado.
Interruptor ”HUD” (Mostrador projetado)
1
2
3

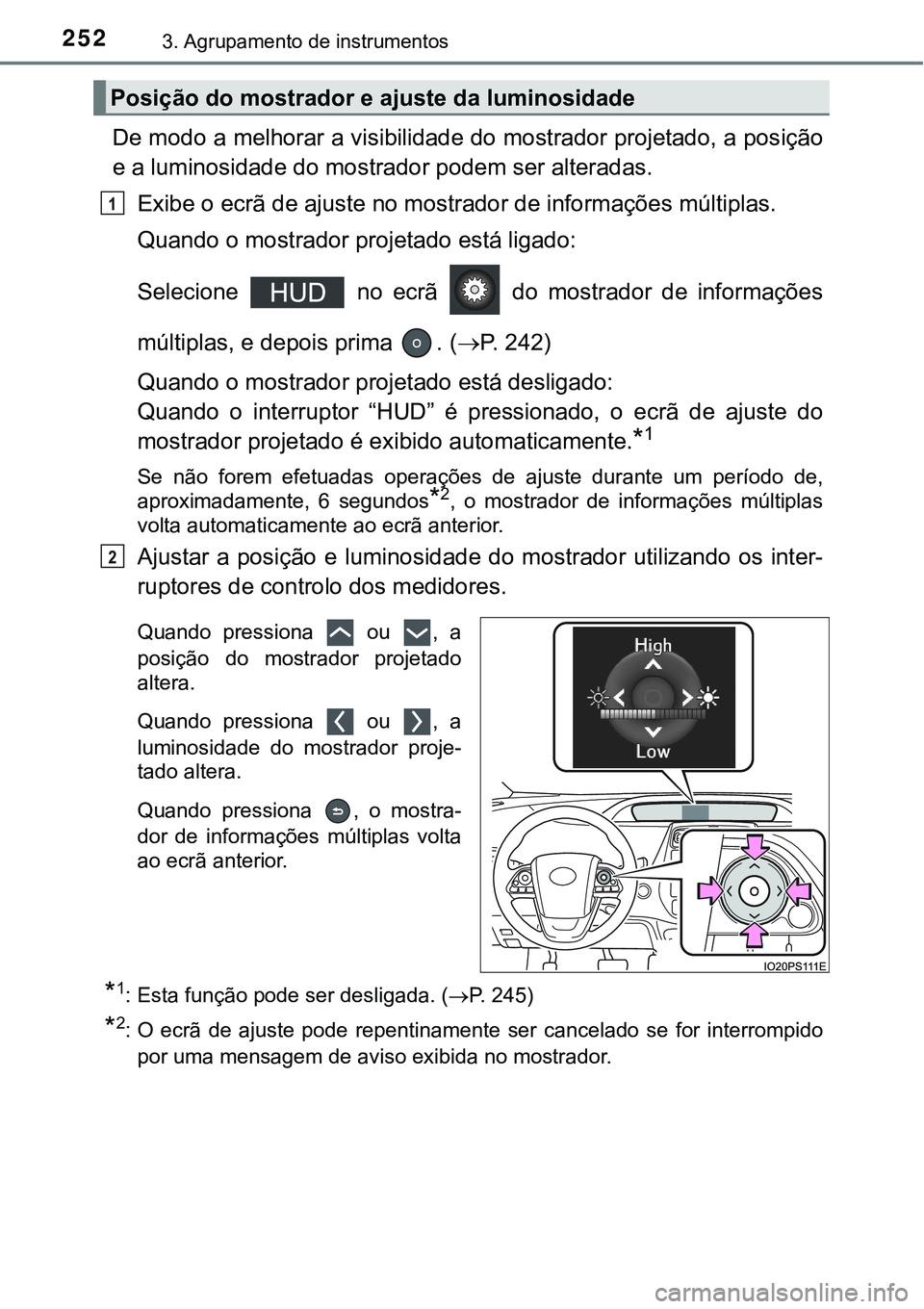

2523. Agrupamento de instrumentos
De modo a melhorar a visibilidade do mostrador projetado, a posição
e a luminosidade do mostrador podem ser alteradas.
Exibe o ecrã de ajuste no mostrador de informações múltiplas.
Quando o mostrador projetado está ligado:
Selecione no ecrã do mostrador de informações
múltiplas, e depois prima . (P. 242)
Quando o mostrador projetado está desligado:
Quando o interruptor “HUD” é pressionado, o ecrã de ajuste do
mostrador projetado é exibido automaticamente.
*1
Se não forem efetuadas operações de ajuste durante um período de,
aproximadamente, 6 segundos
*2, o mostrador de informações múltiplas
volta automaticamente ao ecrã anterior.
Ajustar a posição e luminosidade do mostrador utilizando os inter-
ruptores de controlo dos medidores.
Quando pressiona ou , a
posição do mostrador projetado
altera.
Quando pressiona ou , a
luminosidade do mostrador proje-
tado altera.
Quando pressiona , o mostra-
dor de informações múltiplas volta
ao ecrã anterior.
*1: Esta função pode ser desligada. (P. 245)
*2: O ecrã de ajuste pode repentinamente ser cancelado se for interrompido
por uma mensagem de aviso exibida no mostrador.
Posição do mostrador e ajuste da luminosidade
1
2

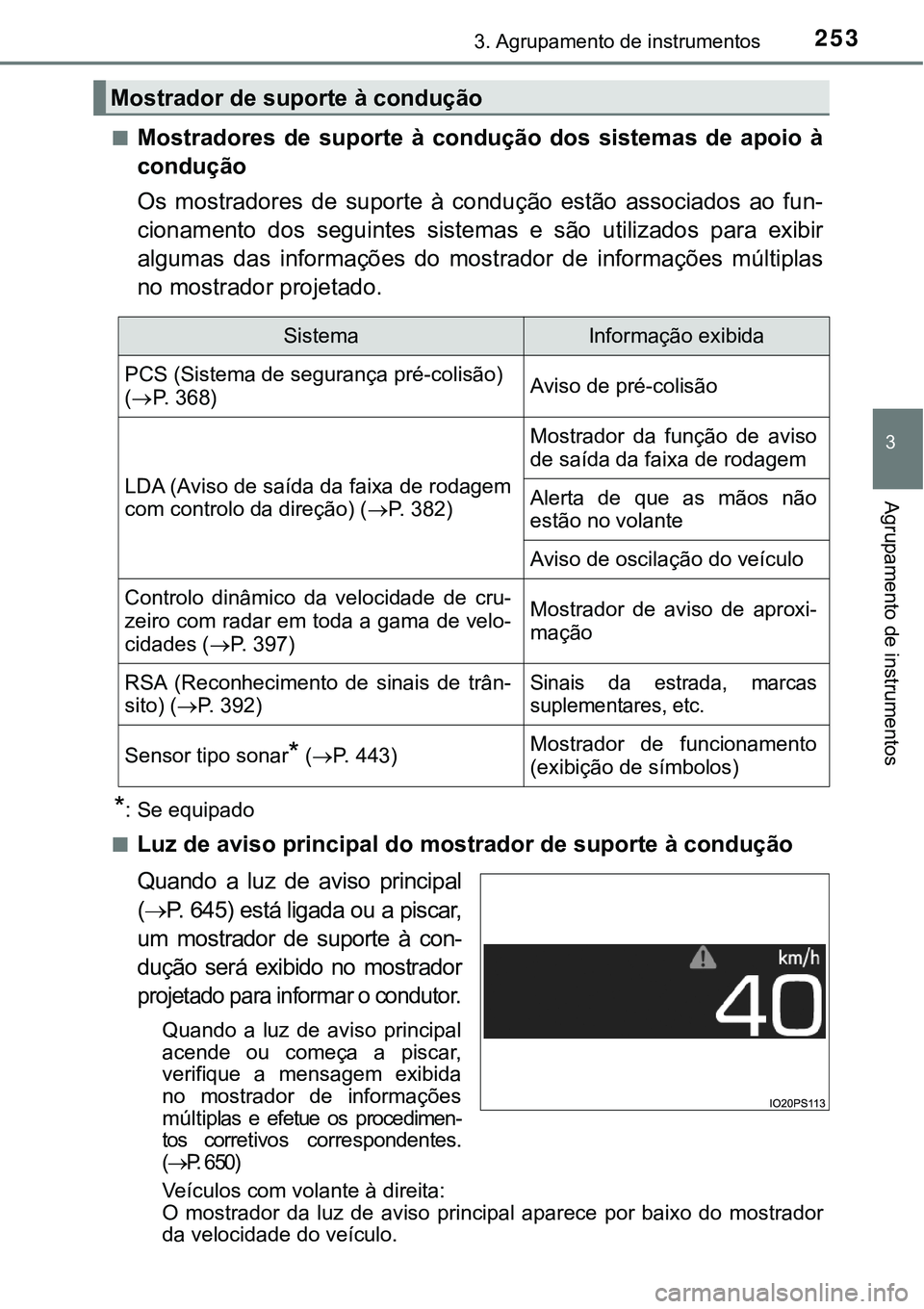

2533. Agrupamento de instrumentos
3
Agrupamento de instrumentos
nMostradores de suporte à condução dos sistemas de apoio à
condução
Os mostradores de suporte à condução estão associados ao fun-
cionamento dos seguintes sistemas e são utilizados para exibir
algumas das informações do mostrador de informações múltiplas
no mostrador projetado.
*: Se equipado
n
Luz de aviso principal do mostrador de suporte à condução
Quando a luz de aviso principal
(P. 645) está ligada ou a piscar,
um mostrador de suporte à con-
dução será exibido no mostrador
projetado para informar o condutor.
Quando a luz de aviso principal
acende ou começa a piscar,
verifique a mensagem exibida
no mostrador de informações
múltiplas e efetue os procedimen-
tos corretivos correspondentes.
(P. 650)
Veículos com volante à direita:
O mostrador da luz de aviso principal aparece por baixo do mostrador
da velocidade do veículo.
Mostrador de suporte à condução
SistemaInformação exibida
PCS (Sistema de segurança pré-colisão)
(P. 368)Aviso de pré-colisão
LDA (Aviso de saída da faixa de rodagem
com controlo da direção) (P. 382)
Mostrador da função de aviso
de saída da faixa de rodagem
Alerta de que as mãos não
estão no volante
Aviso de oscilação do veículo
Controlo dinâmico da velocidade de cru-
zeiro com radar em toda a gama de velo-
cidades (P. 397)Mostrador de aviso de aproxi-
mação
RSA (Reconhecimento de sinais de trân-
sito) (P. 392)Sinais da estrada, marcas
suplementares, etc.
Sensor tipo sonar* (P. 443)Mostrador de funcionamento
(exibição de símbolos)

2543. Agrupamento de instrumentos
nAtivar/desativar o mostrador projetado
Quando o mostrador projetado é desligado com o interruptor “HUD”, não
será exibido até o interruptor “HUD” ser novamente pressionado para voltar a
ligar o mostrador projetado. (O funcionamento do mostrador projetado não
está associado ao interruptor “Power”.)
nLuminosidade do mostrador
lA luminosidade do mostrador projetado é automaticamente ajustada de
acordo com o estado de funcionamento dos faróis (ligado/desligado) e a
luminosidade da área circundante.
lQuando a luminosidade do mostrador projetado é ajustada para um deter-
minado nível ou superior, o mostrador escurece automaticamente quando o
veículo estiver parado. Uma vez que o veículo inicia a marcha e a veloci-
dade do veículo atinge, aproximadamente, 5 km/h ou mais, o mostrador
volta automaticamente à luminosidade anterior.
nMostrador da velocidade do veículo
Em ambientes extremamente frios, o mostrador do velocímetro e a veloci-
dade do veículo exibida no mostrador projetado podem diferir ligeiramente.
nMostrador projetado
O mostrador projetado pode parecer escuro e difícil de visualizar quando
<0059004c005600570052000300440057005500440059007000560003004700480003007900460058004f00520056000300470048000300560052004f000f000300480056005300480046004c0044004f005000480051005700480003007900460058004f00
520056000300470048000300560052004f000300530052004f[arizados.
nQuando a bateria de 12 volts estiver desligada
As definições personalizadas do mostrador projetado serão redefinidas.

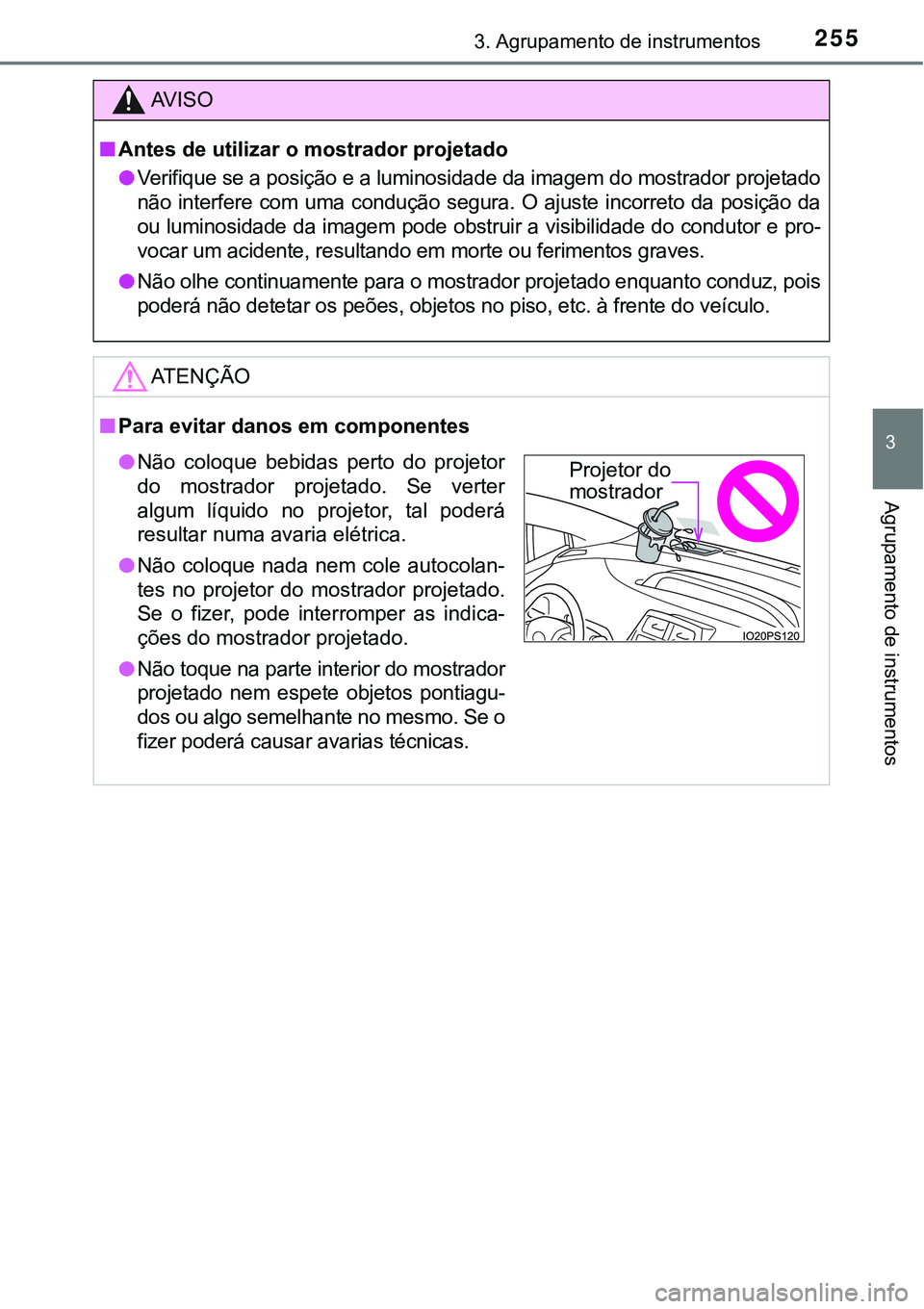

2553. Agrupamento de instrumentos
3
Agrupamento de instrumentos
AV I S O
nAntes de utilizar o mostrador projetado
lVerifique se a posição e a luminosidade da imagem do mostrador projetado
não interfere com uma condução segura. O ajuste incorreto da posição da
ou luminosidade da imagem pode obstruir a visibilidade do condutor e pro-
vocar um acidente, resultando em morte ou ferimentos graves.
lNão olhe continuamente para o mostrador projetado enquanto conduz, pois
poderá não detetar os peões, objetos no piso, etc. à frente do veículo.
ATENÇÃO
nPara evitar danos em componentes
lNão coloque bebidas perto do projetor
do mostrador projetado. Se verter
algum líquido no projetor, tal poderá
resultar numa avaria elétrica.
lNão coloque nada nem cole autocolan-
tes no projetor do mostrador projetado.
Se o fizer, pode interromper as indica-
ções do mostrador projetado.
lNão toque na parte interior do mostrador
projetado nem espete objetos pontiagu-
dos ou algo semelhante no mesmo. Se o
fizer poderá causar avarias técnicas.Projetor do
mostrador

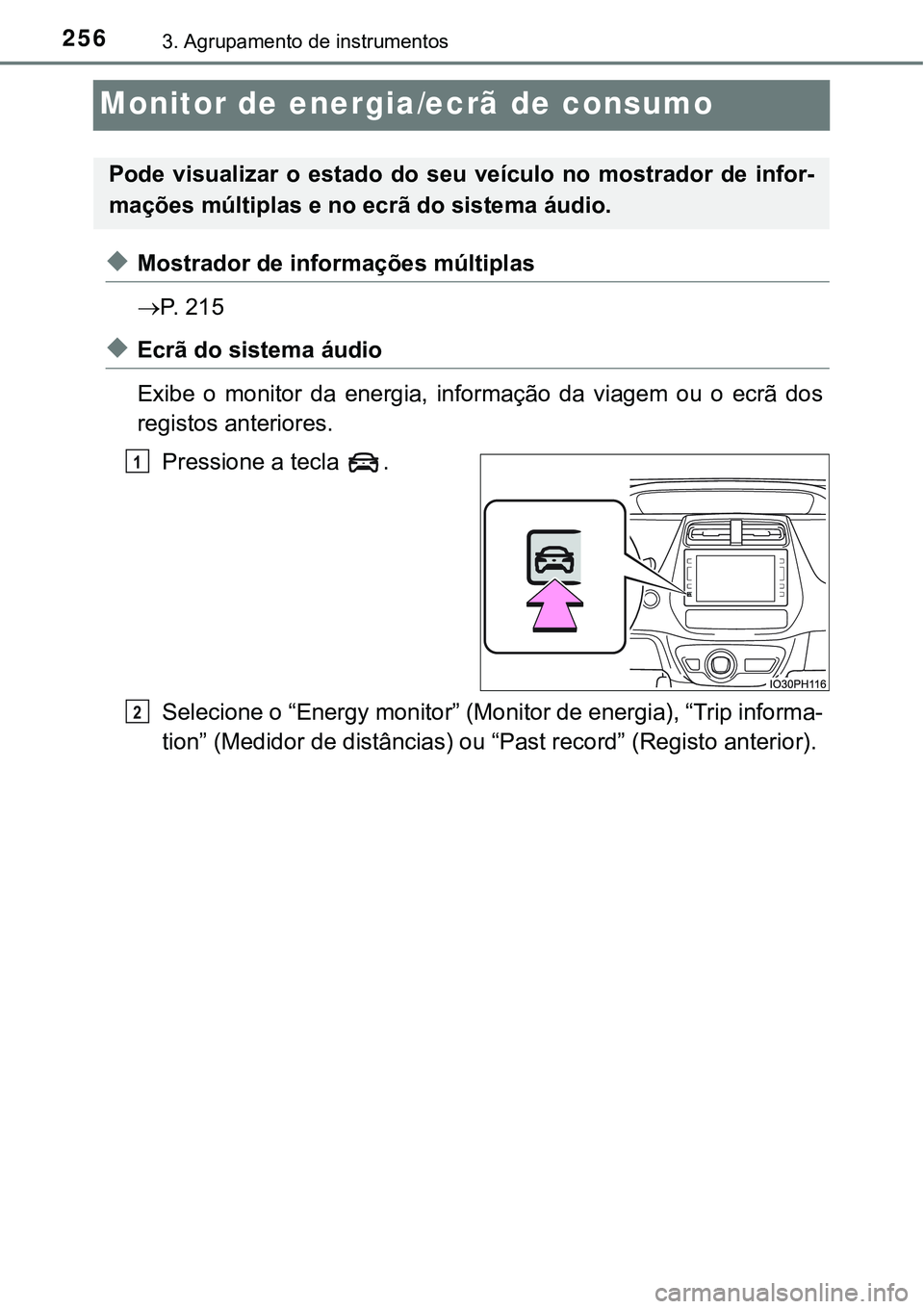

2563. Agrupamento de instrumentos
Monitor de energia/ecrã de consumo
uMostrador de informações múltiplas
P. 2 1 5
uEcrã do sistema áudio
Exibe o monitor da energia, informação da viagem ou o ecrã dos
registos anteriores.
Pressione a tecla .
Selecione o “Energy monitor” (Monitor de energia), “Trip informa-
tion” (Medidor de distâncias) ou “Past record” (Registo anterior).
Pode visualizar o estado do seu veículo no mostrador de infor-
mações múltiplas e no ecrã do sistema áudio.
1
2

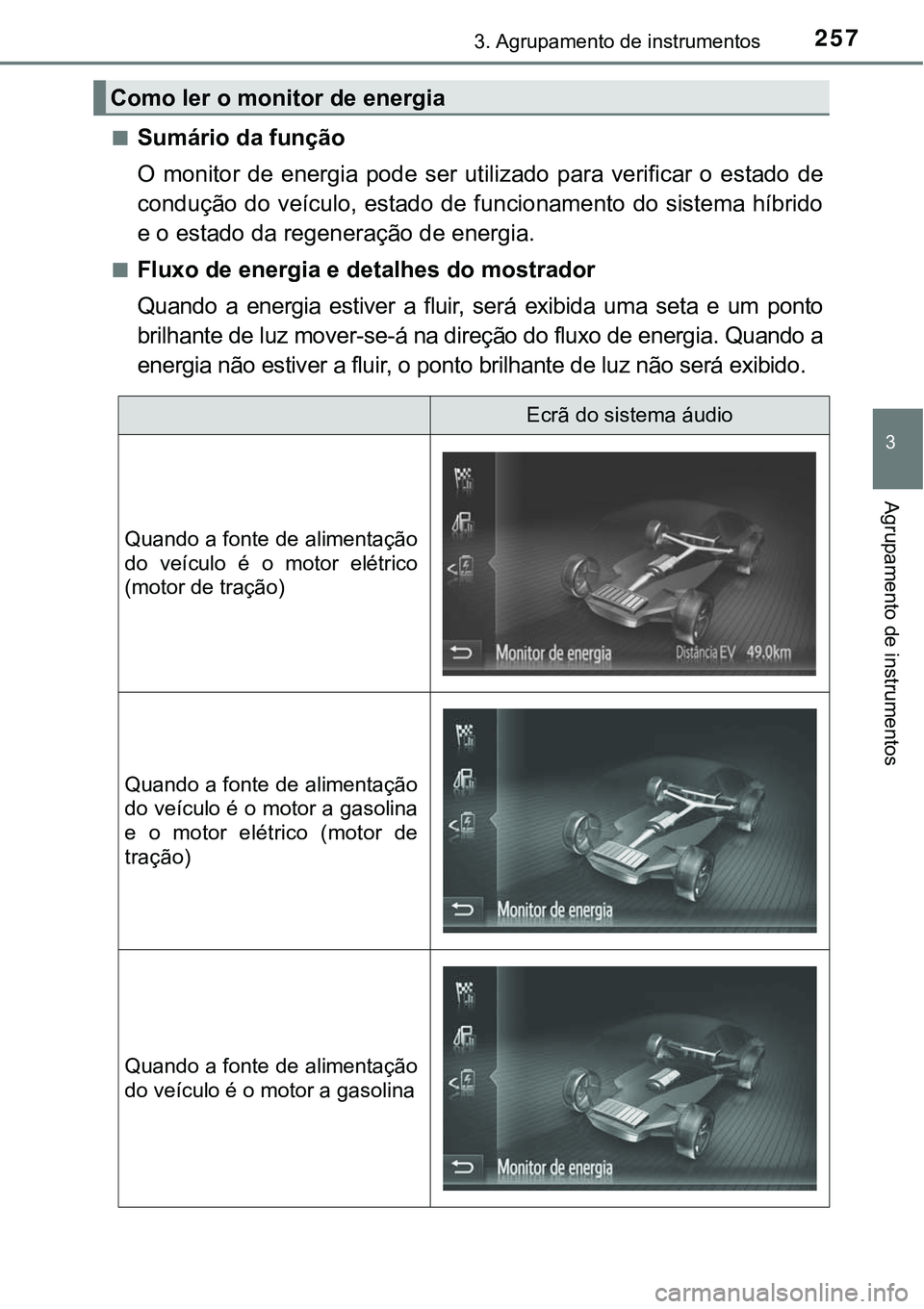

2573. Agrupamento de instrumentos
3
Agrupamento de instrumentos
nSumário da função
O monitor de energia pode ser utilizado para verificar o estado de
condução do veículo, estado de funcionamento do sistema híbrido
e o estado da regeneração de energia.
nFluxo de energia e detalhes do mostrador
Quando a energia estiver a fluir, será exibida uma seta e um ponto
brilhante de luz mover-se-á na direção do fluxo de energia. Quando a
energia não estiver a fluir, o ponto brilhante de luz não será exibido.
Como ler o monitor de energia
Ecrã do sistema áudio
Quando a fonte de alimentação
do veículo é o motor elétrico
(motor de tração)
Quando a fonte de alimentação
do veículo é o motor a gasolina
e o motor elétrico (motor de
tração)
Quando a fonte de alimentação
do veículo é o motor a gasolina

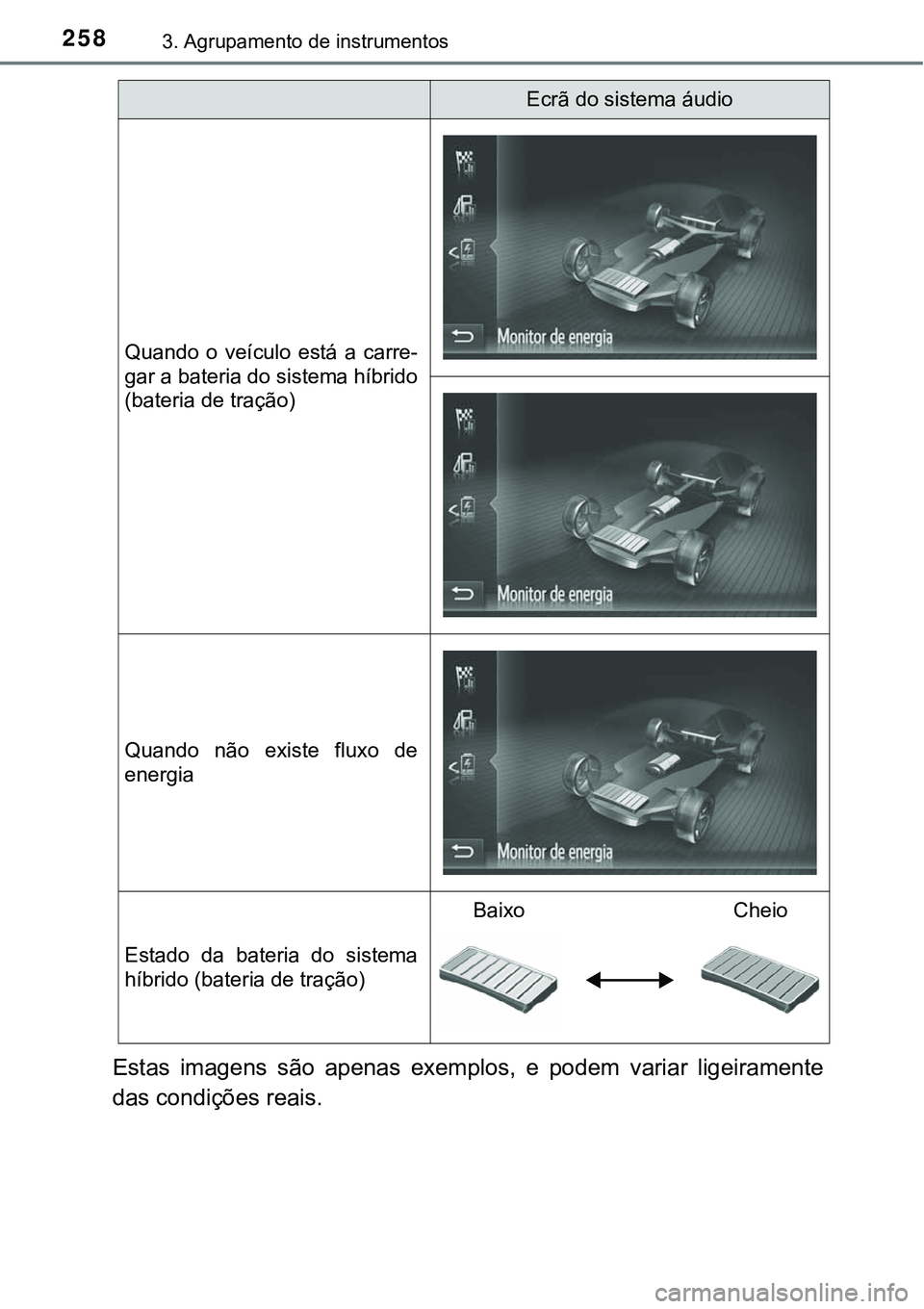

2583. Agrupamento de instrumentos
Estas imagens são apenas exemplos, e podem variar ligeiramente
das condições reais.
Quando o veículo está a carre-
gar a bateria do sistema híbrido
(bateria de tração)
Quando não existe fluxo de
energia
Estado da bateria do sistema
híbrido (bateria de tração)
BaixoCheio
Ecrã do sistema áudio
