TOYOTA PRIUS PLUG-IN HYBRID 2016 Manual de utilização (in Portuguese)

2293. Agrupamento de instrumentos
3
Agrupamento de instrumentos
u“Fuel Consumption Record” (Registo de consumo de combustível)
Quando a unidade estiver definida para “km/h”
As transições do consumo médio de combustível depois de ter
colocado o sistema híbrido em funcionamento podem ser verifica-
das em unidades de 1km ou 5 km de condução.
Quando a unidade estiver definida para “MPH” (se equipado)
As transições do consumo médio de combustível depois de ter
colocado o sistema híbrido em funcionamento podem ser verifica-
das em unidades de 1 milha ou 5 milhas de condução.
nComo ler o ecrã
O mostrador de “ 1 km” é apresentado como um exemplo. Con-
tudo, o método básico de leitura do ecrã é o mesmo para cada ecrã
de histórico de consumo de combustível.
Consumo atual de eletricida-
de e de combustível (mostra-
dor amarelo)
Quando a unidade estiver defi-
nida para “km/h”:
Quando a unidade registada for
ultrapassada (a cada 1 km ou 5
km), o histórico exibido no
momento move-se para o lado
esquerdo e o registo mais antigo
é apagado.
Quando a unidade estiver definida para “MPH” (se equipado):
Quando a unidade registada for ultrapassada (a cada 1 milha ou 5 mi-
lhas), o histórico exibido no momento move-se para o lado esquerdo e
o registo mais antigo é apagado.
Registo da média anterior de consumo de eletricidade e de com-
bustível (mostrador verde)
Mostrador do separador
Exibe os tipos de “Fuel Consumption Record” (Registo de consumo de
combustível).
1
2
3

2303. Agrupamento de instrumentos
nTipos de “Fuel Consumption Record” (Registo de consumo de
combustível)
Quando a unidade estiver definida para “km/h”:
*: Este registo é redefinido de cada vez que o sistema híbrido parar.
Quando a unidade estiver definida para “MPH” (se equipado)
*: Este registo é redefinido de cada vez que o sistema híbrido parar.
Mostrador do
separador Conteúdos registadosMédia registada
“ 1 km”Consumo médio de eletricidade a
cada 1 km percorrido
*
Os últimos 15 km
percorridos
“ 5 km”Consumo médio de eletricidade a
cada 5 km percorridos
*
Os últimos 30 km
percorridos
“1 km”Consumo médio de combustível
a cada 1 km percorrido
*
Os últimos 15 km
percorridos
“5 km”Consumo médio de combustível
5 km percorridos
*
Os últimos 30 km
percorridos
Mostrador do
separador Conteúdos registadosMédia registada
“ 1 miles”
(1 milha)Consumo médio de eletricidade a
cada 1 milha percorrida
*As últimas 15 milhas
“ 5 miles”
(5 milhas)Consumo médio de eletricidade a
cada 5 milhas percorridas
*As últimas 30 milhas
“ 1 miles”
(1 milha)Consumo médio de combustível
a cada 1 milha percorrida
*As últimas 15 milhas
“ 5 miles”
(5 milhas)Consumo médio de combustível
a cada 5 milhas percorridas
*As últimas 30 milhas

2313. Agrupamento de instrumentos
3
Agrupamento de instrumentos
nAlterar o ecrã do histórico de consumo de eletricidade e de
combustível
Enquanto o ecrã de “Fuel Consumption Record” (Registo de
consumo de combustível) é exibido, pressione .
O mostrador do separador é selecionado e é possível alterar os conteú-
dos do mostrador.
Pressione ou nos interruptores de controlo dos medido-
res para alterar os conteúdos do mostrador.
De cada vez que é premido, o mostrador altera pela seguinte
ordem:
Quando a unidade estiver definida para “km/h”
“ 1 km”, “ 5 km”, “ 1 km” e “ 5 km”*1. Quando pressionar ,
altera pela ordem invertida.
Quando a unidade estiver definida para “MPH” (se equipado)
“ 1 miles”, “ 5 miles”, “ 1 miles” e “ 5 miles”*2. Quando
pressionar , altera pela ordem invertida.
*1: Depois de “ 5 km”, o mostrador volta para “ 1 km”.
*2: Depois de “ 5 miles”, o mostrador volta para “ 1 miles”.
1
2

2323. Agrupamento de instrumentos

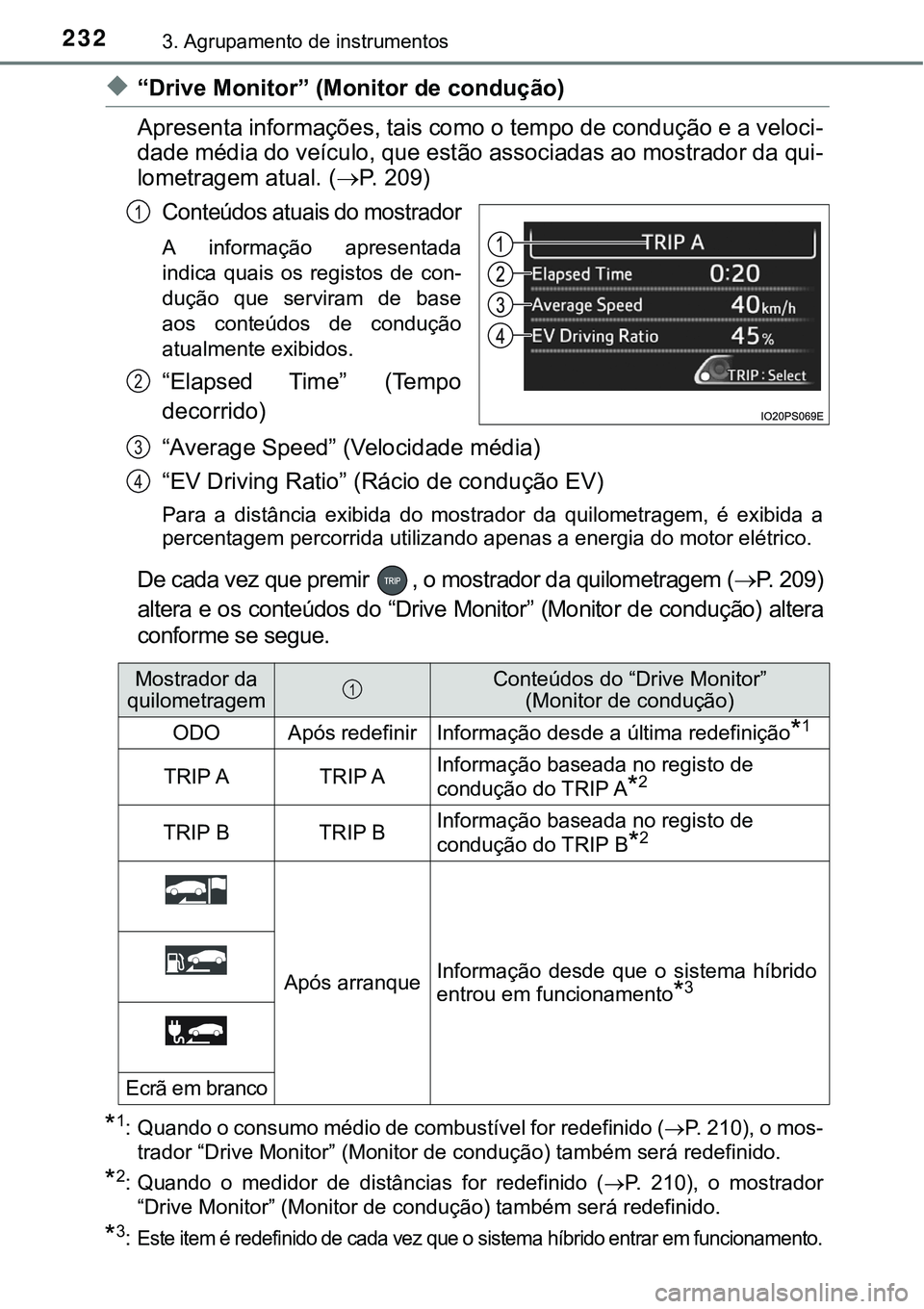

u“Drive Monitor” (Monitor de condução)
Apresenta informações, tais como o tempo de condução e a veloci-
dade média do veículo, que estão associadas ao mostrador da qui-
lometragem atual. (P. 209)
Conteúdos atuais do mostrador
A informação apresentada
indica quais os registos de con-
dução que serviram de base
aos conteúdos de condução
atualmente exibidos.
“Elapsed Time” (Tempo
decorrido)
“Average Speed” (Velocidade média)
“EV Driving Ratio” (Rácio de condução EV)
Para a distância exibida do mostrador da quilometragem, é exibida a
percentagem percorrida utilizando apenas a energia do motor elétrico.
De cada vez que premir , o mostrador da quilometragem (P. 209)
altera e os conteúdos do “Drive Monitor” (Monitor de condução) altera
conforme se segue.
*1: Quando o consumo médio de combustível for redefinido (P. 210), o mos-
trador “Drive Monitor” (Monitor de condução) também será redefinido.
*2: Quando o medidor de distâncias for redefinido (P. 210), o mostrador
“Drive Monitor” (Monitor de condução) também será redefinido.
*3:Este item é redefinido de cada vez que o sistema híbrido entrar em funcionamento.
1
2
3
4
Mostrador da
quilometragemConteúdos do “Drive Monitor”
(Monitor de condução)
ODOApós redefinirInformação desde a última redefinição*1
TRIP ATRIP AInformação baseada no registo de
condução do TRIP A
*2
TRIP BTRIP BInformação baseada no registo de
condução do TRIP B
*2
Após arranqueInformação desde que o sistema híbrido
entrou em funcionamento
*3
Ecrã em branco
1

2333. Agrupamento de instrumentos
3
Agrupamento de instrumentos

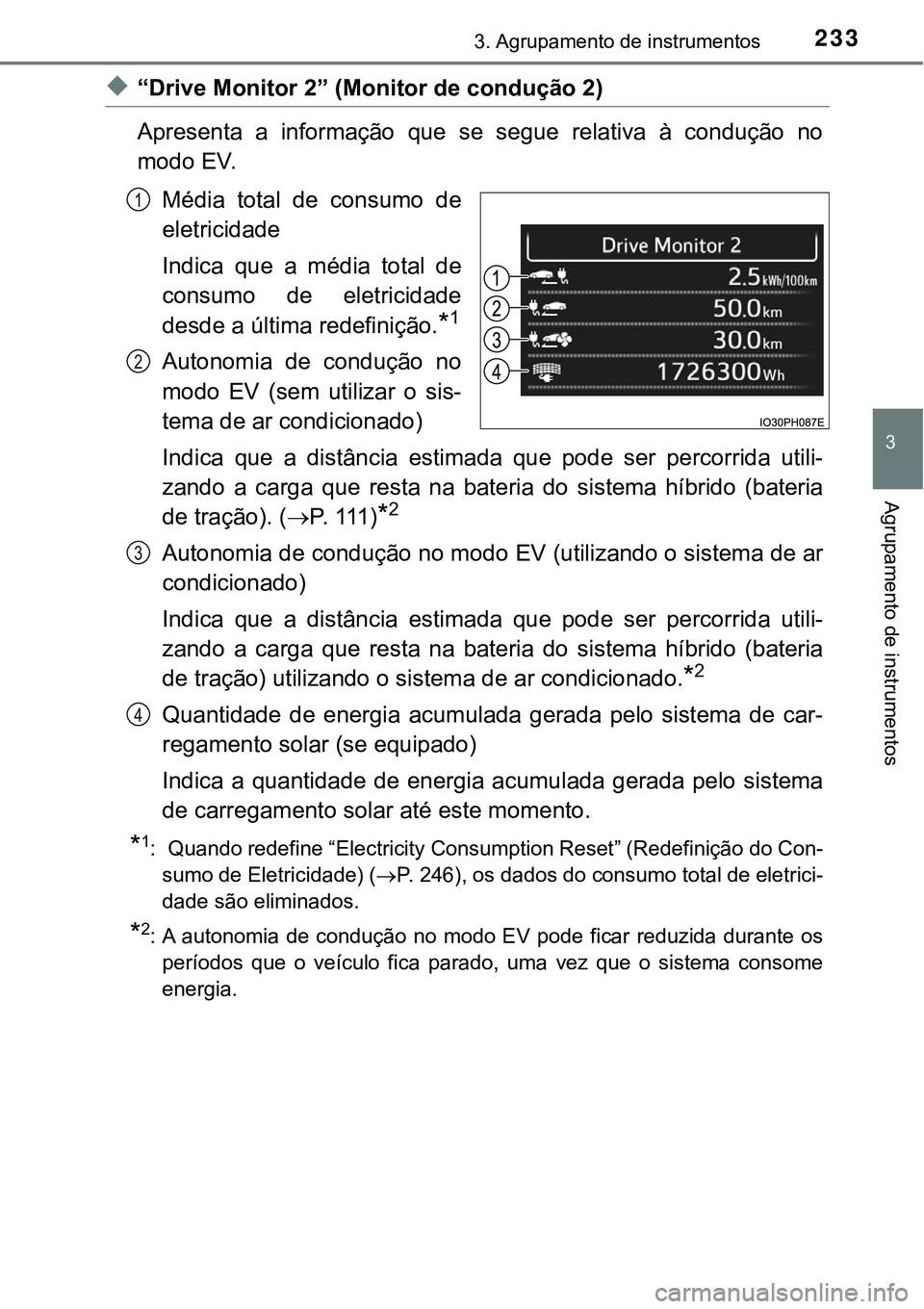

u“Drive Monitor 2” (Monitor de condução 2)
Apresenta a informação que se segue relativa à condução no
modo EV.
Média total de consumo de
eletricidade
Indica que a média total de
consumo de eletricidade
desde a última redefinição.
*1
Autonomia de condução no
modo EV (sem utilizar o sis-
tema de ar condicionado)
Indica que a distância estimada que pode ser percorrida utili-
zando a carga que resta na bateria do sistema híbrido (bateria
de tração). (P. 111 )
*2
Autonomia de condução no modo EV (utilizando o sistema de ar
condicionado)
Indica que a distância estimada que pode ser percorrida utili-
zando a carga que resta na bateria do sistema híbrido (bateria
de tração) utilizando o sistema de ar condicionado.
*2
Quantidade de energia acumulada gerada pelo sistema de car-
regamento solar (se equipado)
Indica a quantidade de energia acumulada gerada pelo sistema
de carregamento solar até este momento.
*1: Quando redefine “Electricity Consumption Reset” (Redefinição do Con-
sumo de Eletricidade) (P. 246), os dados do consumo total de eletrici-
dade são eliminados.
*2: A autonomia de condução no modo EV pode ficar reduzida durante os
períodos que o veículo fica parado, uma vez que o sistema consome
energia.
1
2
3
4

2343. Agrupamento de instrumentos

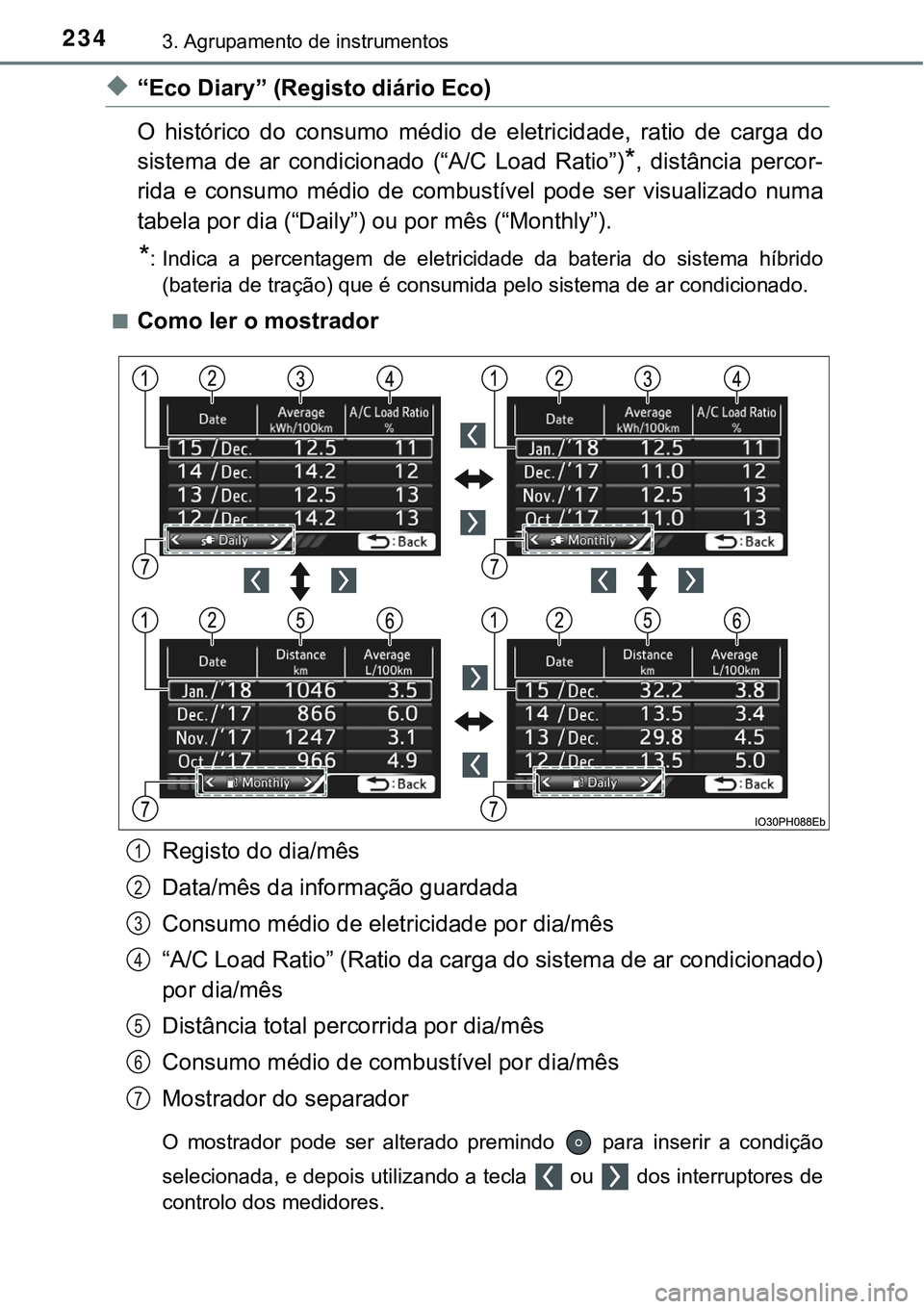

u“Eco Diary” (Registo diário Eco)
O histórico do consumo médio de eletricidade, ratio de carga do
sistema de ar condicionado (“A/C Load Ratio”)
*, distância percor-
rida e consumo médio de combustível pode ser visualizado numa
tabela por dia (“Daily”) ou por mês (“Monthly”).
*: Indica a percentagem de eletricidade da bateria do sistema híbrido
(bateria de tração) que é consumida pelo sistema de ar condicionado.
n
Como ler o mostrador
Registo do dia/mês
Data/mês da informação guardada
Consumo médio de eletricidade por dia/mês
“A/C Load Ratio” (Ratio da carga do sistema de ar condicionado)
por dia/mês
Distância total percorrida por dia/mês
Consumo médio de combustível por dia/mês
Mostrador do separador
O mostrador pode ser alterado premindo para inserir a condição
selecionada, e depois utilizando a tecla ou dos interruptores de
controlo dos medidores.
1
2
3
4
5
6
7

2353. Agrupamento de instrumentos
3
Agrupamento de instrumentos

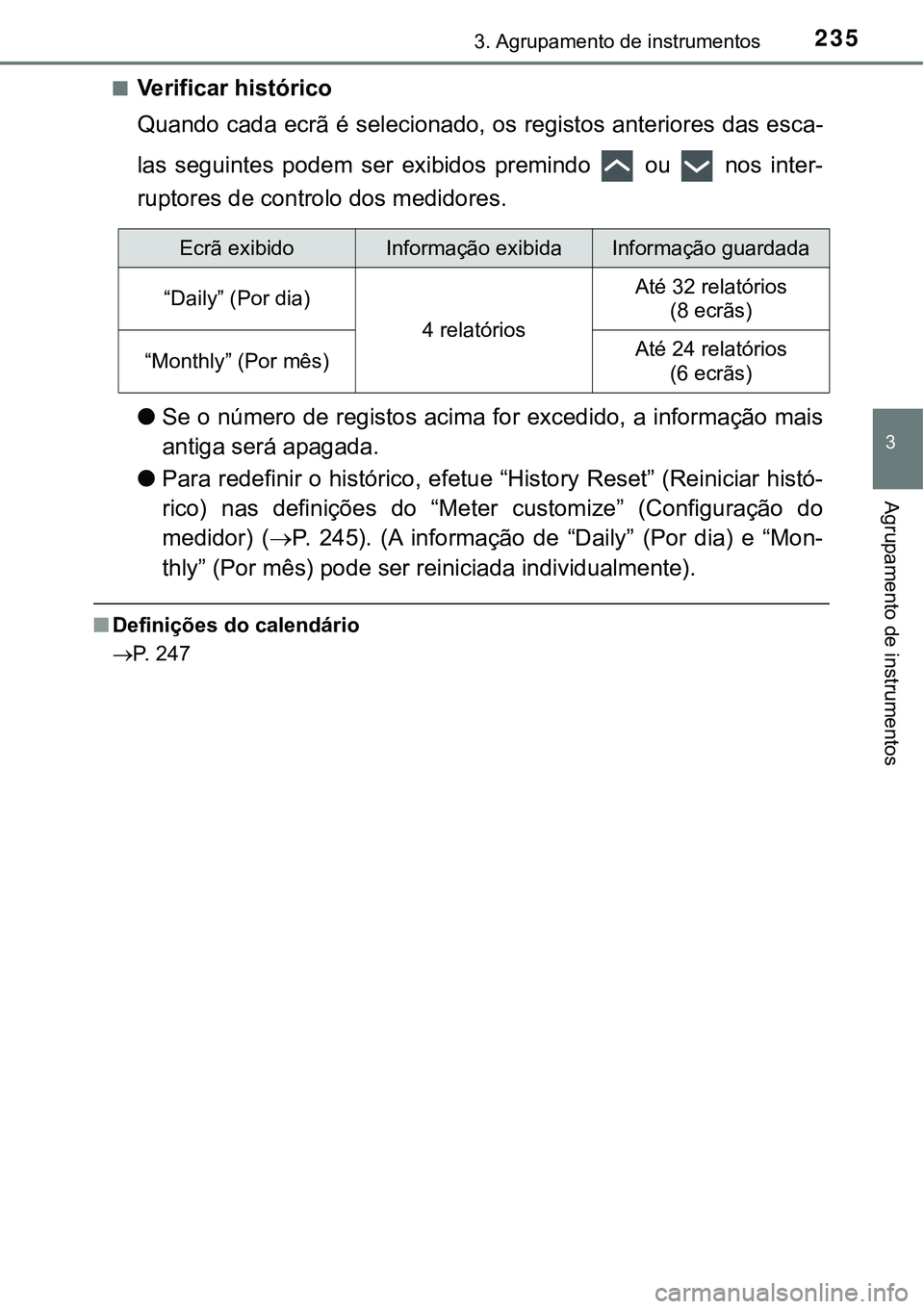

nVerificar histórico
Quando cada ecrã é selecionado, os registos anteriores das esca-
las seguintes podem ser exibidos premindo ou nos inter-
ruptores de controlo dos medidores.
lSe o número de registos acima for excedido, a informação mais
antiga será apagada.
lPara redefinir o histórico, efetue “History Reset” (Reiniciar histó-
rico) nas definições do “Meter customize” (Configuração do
medidor) (P. 245). (A informação de “Daily” (Por dia) e “Mon-
thly” (Por mês) pode ser reiniciada individualmente).
nDefinições do calendário
P. 247
Ecrã exibidoInformação exibidaInformação guardada
“Daily” (Por dia)
4 relatórios
Até 32 relatórios
(8 ecrãs)
“Monthly” (Por mês)Até 24 relatórios
(6 ecrãs)

2363. Agrupamento de instrumentos

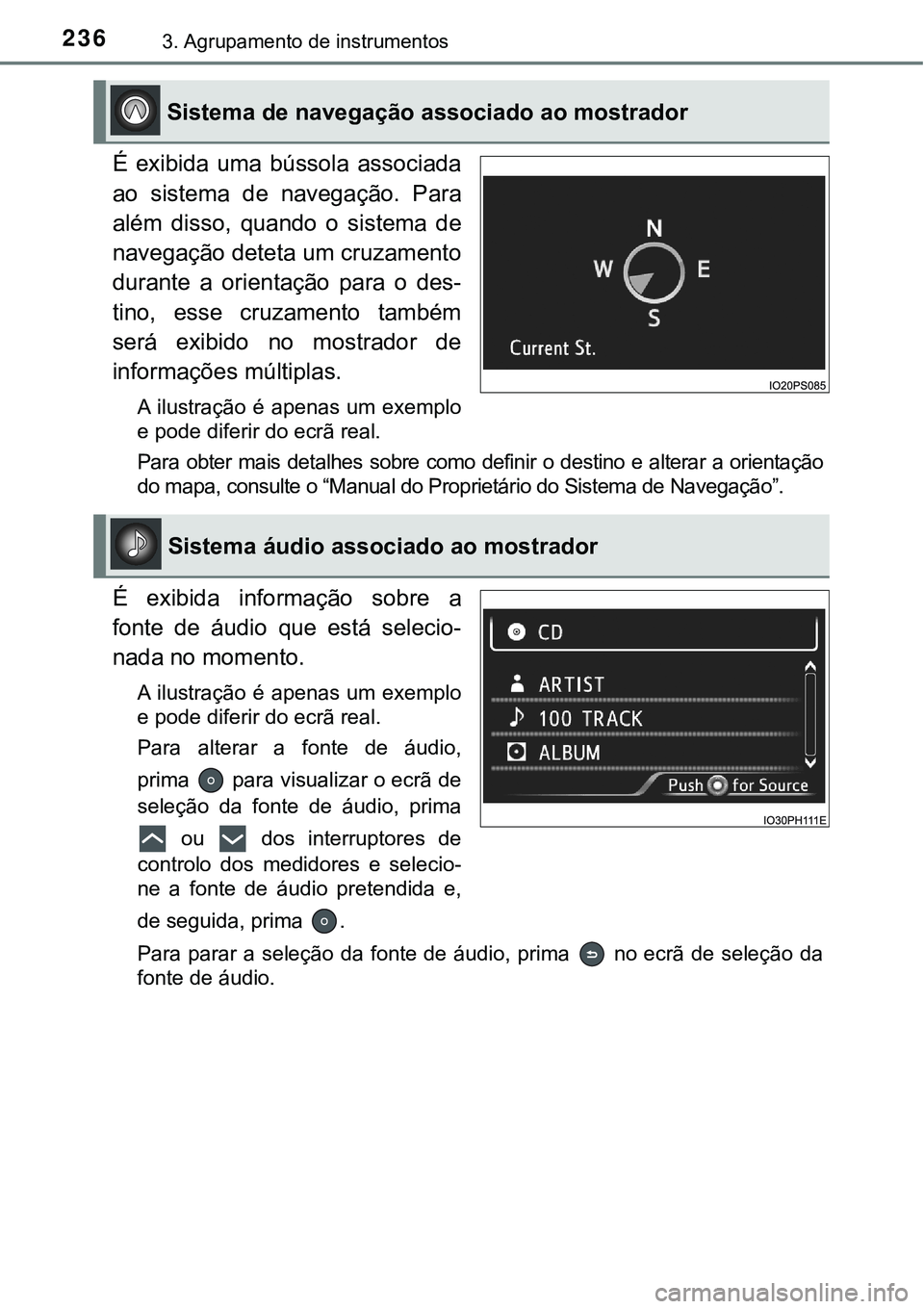

É exibida uma bússola associada
ao sistema de navegação. Para
além disso, quando o sistema de
navegação deteta um cruzamento
durante a orientação para o des-
tino, esse cruzamento também
será exibido no mostrador de
informações múltiplas.
A ilustração é apenas um exemplo
e pode diferir do ecrã real.
Para obter mais detalhes sobre como definir o destino e alterar a orientação
do mapa, consulte o “Manual do Proprietário do Sistema de Navegação”.
É exibida informação sobre a
fonte de áudio que está selecio-
nada no momento.
A ilustração é apenas um exemplo
e pode diferir do ecrã real.
Para alterar a fonte de áudio,
prima para visualizar o ecrã de
seleção da fonte de áudio, prima
ou dos interruptores de
controlo dos medidores e selecio-
ne a fonte de áudio pretendida e,
de seguida, prima .
Para parar a seleção da fonte de áudio, prima no ecrã de seleção da
fonte de áudio.
Sistema de navegação associado ao mostrador
Sistema áudio associado ao mostrador

2373. Agrupamento de instrumentos
3
Agrupamento de instrumentos

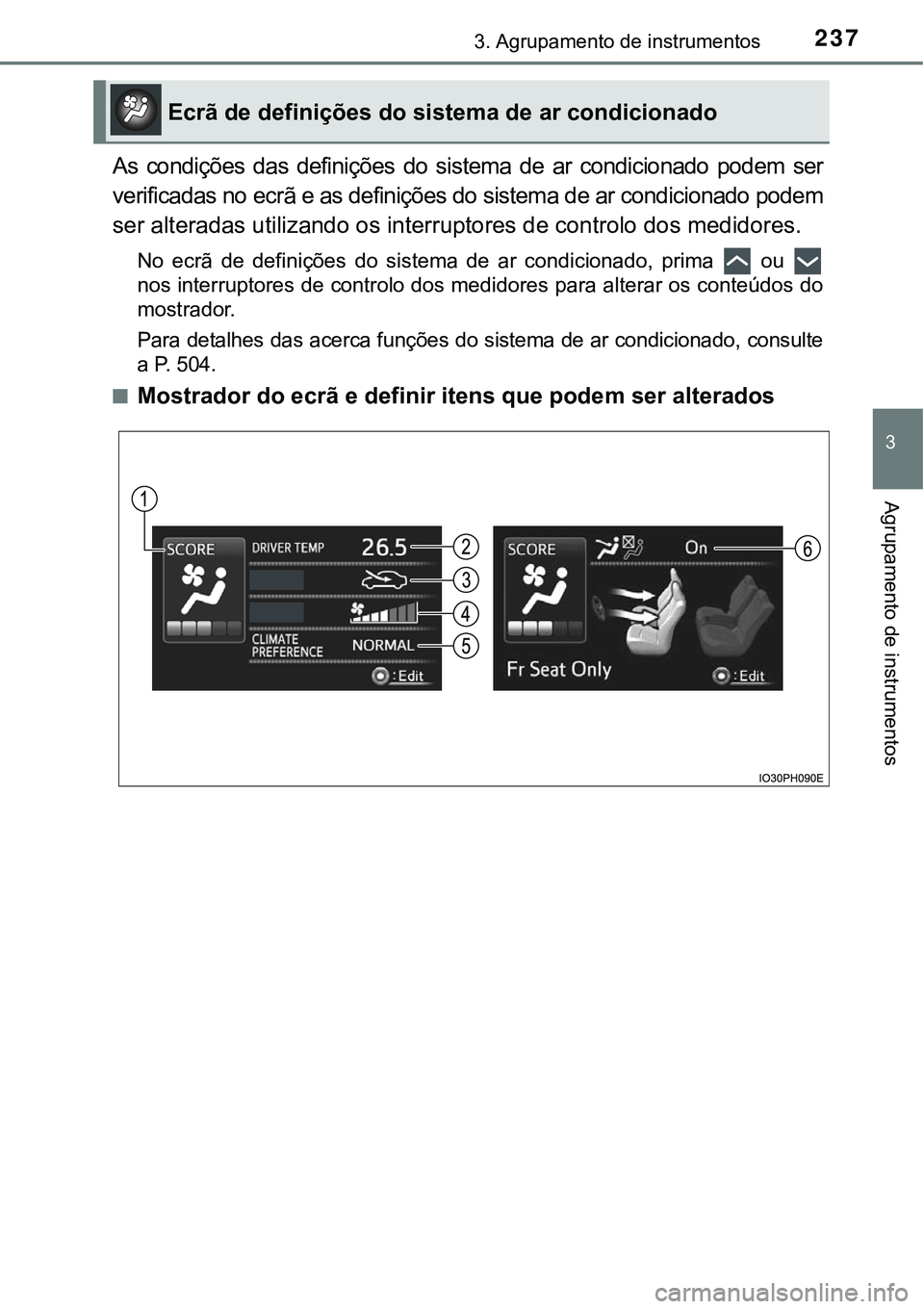

As condições das definições do sistema de ar condicionado podem ser
verificadas no ecrã e as definições do sistema de ar condicionado podem
ser alteradas utilizando os interruptores de controlo dos medidores.
No ecrã de definições do sistema de ar condicionado, prima ou
nos interruptores de controlo dos medidores para alterar os conteúdos do
mostrador.
Para detalhes das acerca funções do sistema de ar condicionado, consulte
a P. 504.
n
Mostrador do ecrã e definir itens que podem ser alterados
Ecrã de definições do sistema de ar condicionado

2383. Agrupamento de instrumentos

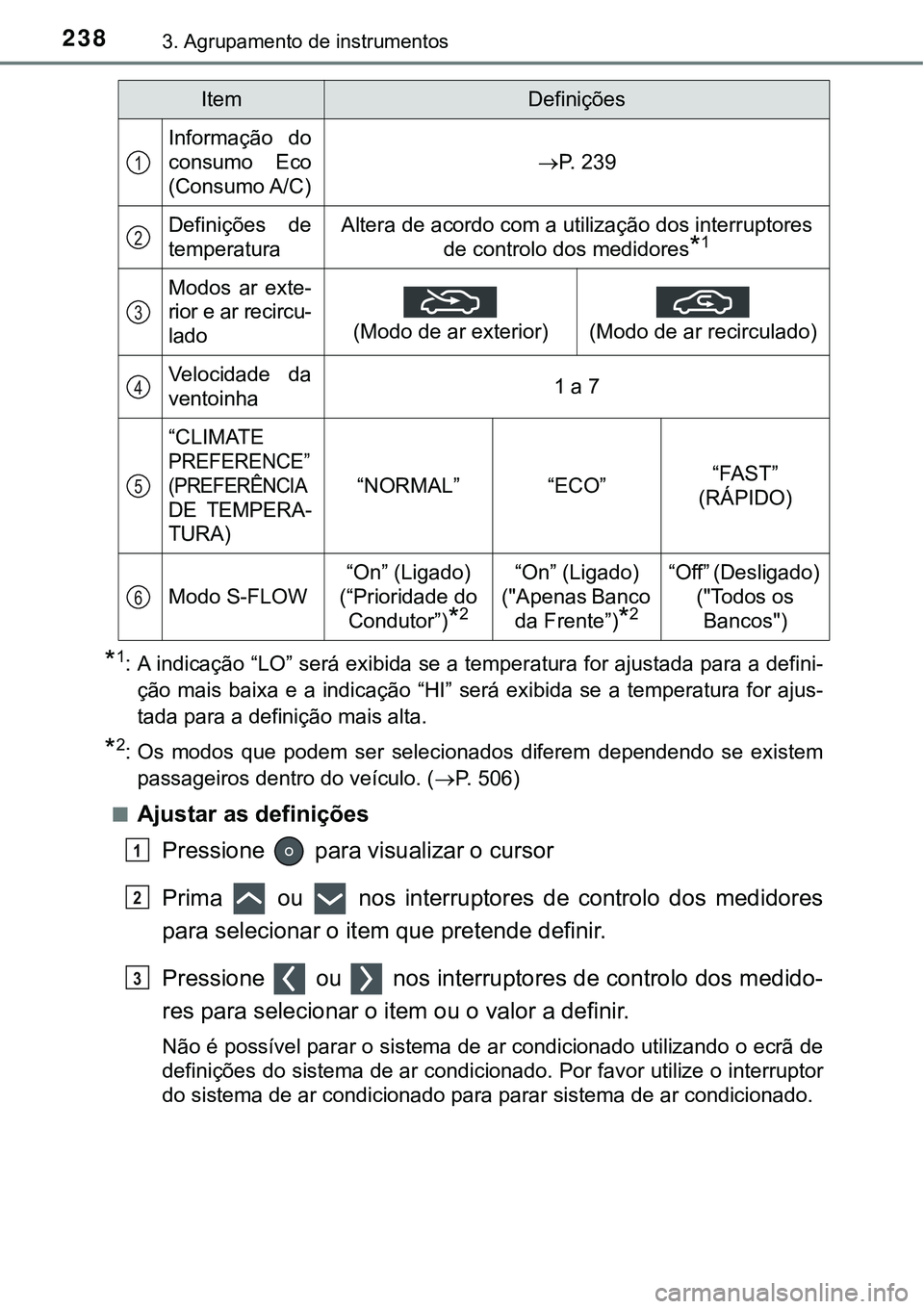

*1: A indicação “LO” será exibida se a temperatura for ajustada para a defini-
ção mais baixa e a indicação “HI” será exibida se a temperatura for ajus-
tada para a definição mais alta.
*2: Os modos que podem ser selecionados diferem dependendo se existem
passageiros dentro do veículo. (P. 506)
n
Ajustar as definições
Pressione para visualizar o cursor
Prima ou nos interruptores de controlo dos medidores
para selecionar o item que pretende definir.
Pressione ou nos interruptores de controlo dos medido-
res para selecionar o item ou o valor a definir.
Não é possível parar o sistema de ar condicionado utilizando o ecrã de
definições do sistema de ar condicionado. Por favor utilize o interruptor
do sistema de ar condicionado para parar sistema de ar condicionado.
ItemDefinições
Informação do
consumo Eco
(Consumo A/C)
P. 239
Definições de
temperaturaAltera de acordo com a utilização dos interruptores
de controlo dos medidores
*1
Modos ar exte-
rior e ar recircu-
lado
(Modo de ar exterior)
(Modo de ar recirculado)
Velocidade da
ventoinha1 a 7
“CLIMATE
PREFERENCE”
(PREFERÊNCIA
DE TEMPERA-
TURA)
“NORMAL”“ECO”“FAST”
(RÁPIDO)
Modo S-FLOW
“On” (Ligado)
(“Prioridade do
Condutor”)
*2
“On” (Ligado)
("Apenas Banco
da Frente”)
*2
“Off” (Desligado)
("Todos os
Bancos")
1
2
3
4
5
6
1
2
3
