2093. Agrupamento de instrumentos
3

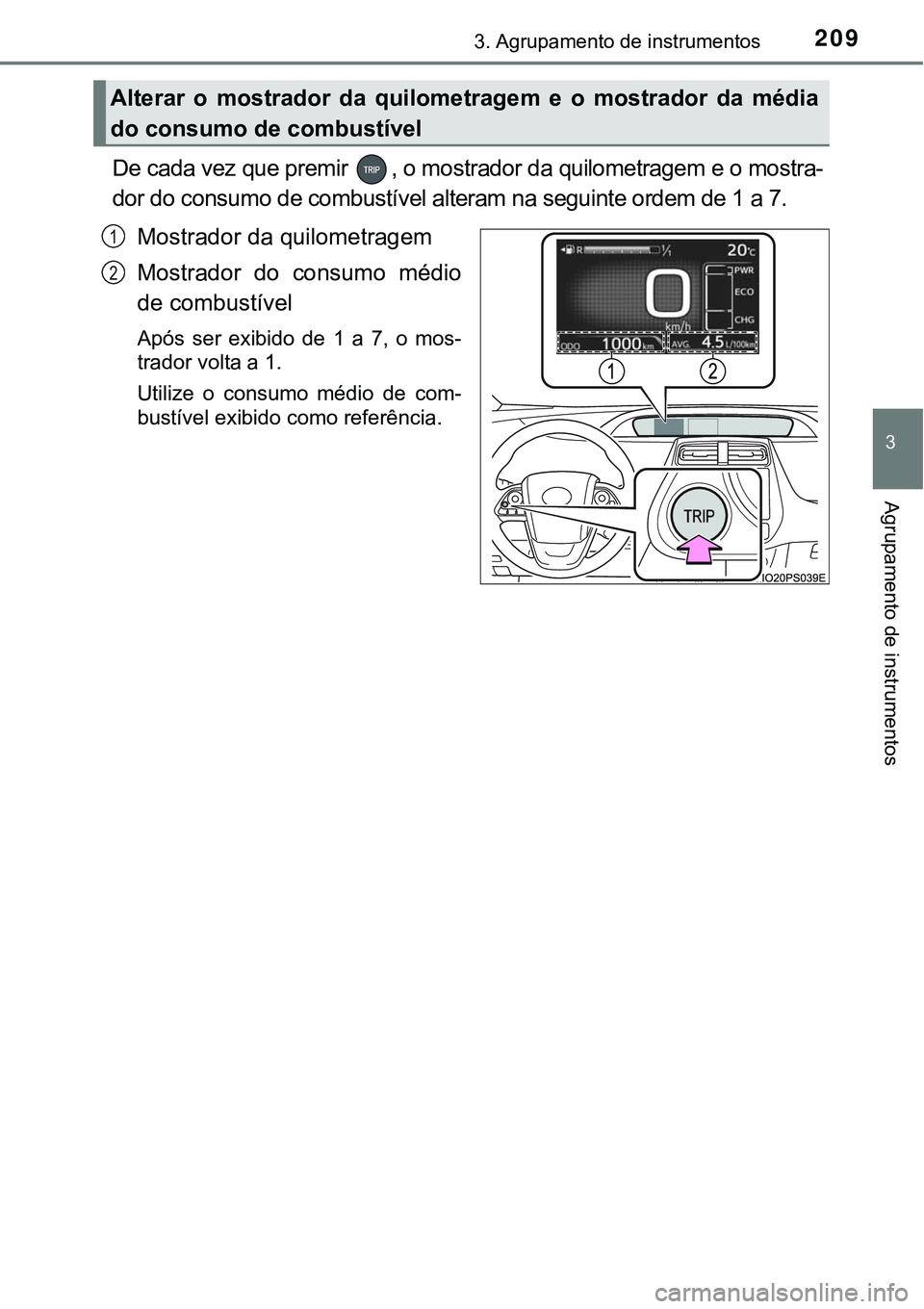

Agrupamento de instrumentos
De cada vez que premir , o mostrador da quilometragem e o mostra-
dor do consumo de combustível alteram na seguinte ordem de 1 a 7.
Mostrador da quilometragem
Mostrador do consumo médio
de combustível
Após ser exibido de 1 a 7, o mos-
trador volta a 1.
Utilize o consumo médio de com-
bustível exibido como referência.
Alterar o mostrador da quilometragem e o mostrador da média
do consumo de combustível
1
2

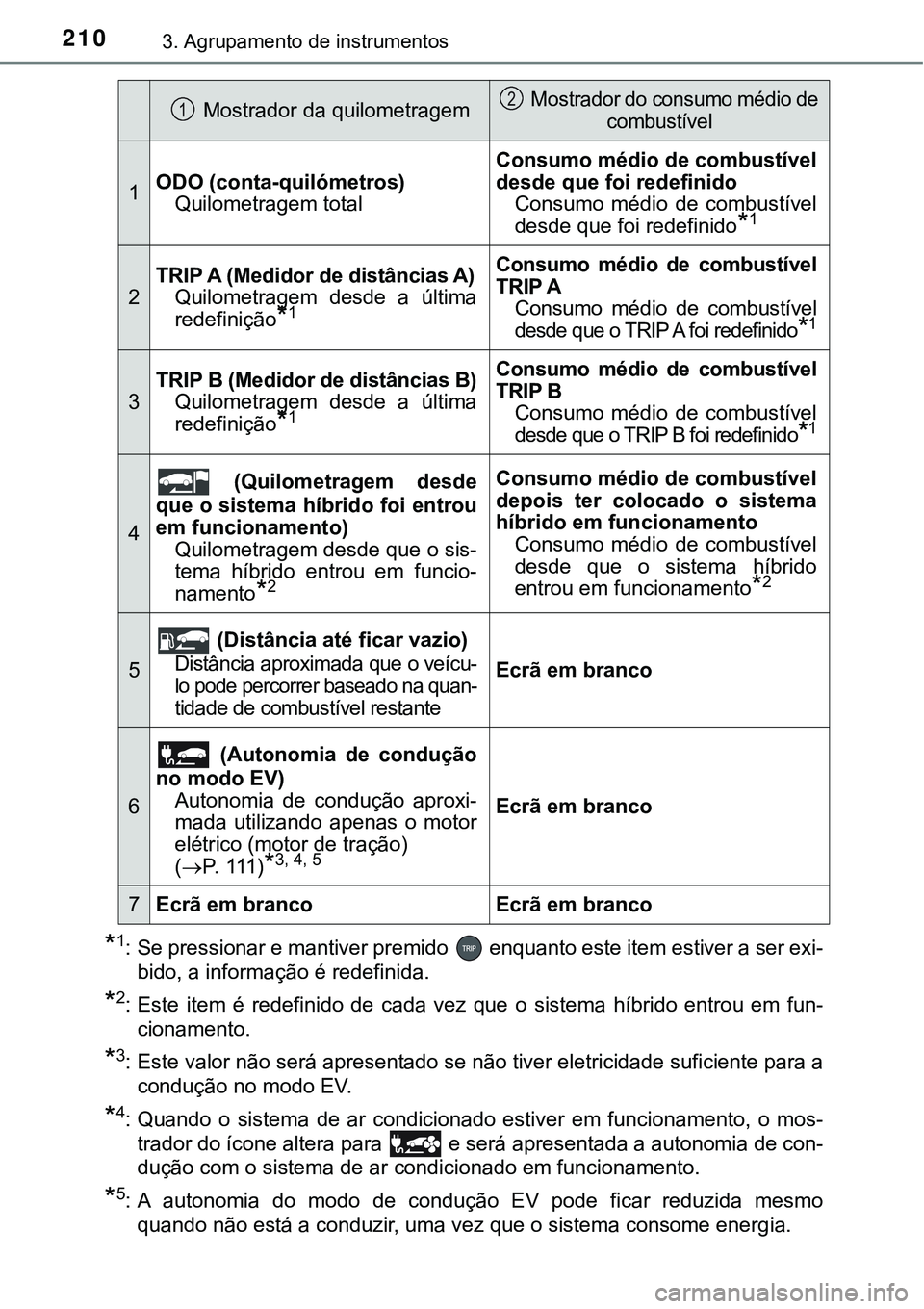

2103. Agrupamento de instrumentos
*1: Se pressionar e mantiver premido enquanto este item estiver a ser exi-
bido, a informação é redefinida.
*2: Este item é redefinido de cada vez que o sistema híbrido entrou em fun-
cionamento.
*3: Este valor não será apresentado se não tiver eletricidade suficiente para a
condução no modo EV.
*4: Quando o sistema de ar condicionado estiver em funcionamento, o mos-
trador do ícone altera para e será apresentada a autonomia de con-
dução com o sistema de ar condicionado em funcionamento.
*5: A autonomia do modo de condução EV pode ficar reduzida mesmo
quando não está a conduzir, uma vez que o sistema consome energia.
Mostrador da quilometragem Mostrador do consumo médio de
combustível
1ODO (conta-quilómetros)
Quilometragem total
Consumo médio de combustível
desde que foi redefinido
Consumo médio de combustível
desde que foi redefinido
*1
2
TRIP A (Medidor de distâncias A)
Quilometragem desde a última
redefinição
*1
Consumo médio de combustível
TRIP A
Consumo médio de combustível
desde que o TRIP A foi redefinido*1
3
TRIP B (Medidor de distâncias B)
Quilometragem desde a última
redefinição
*1
Consumo médio de combustível
TRIP B
Consumo médio de combustível
desde que o TRIP B foi redefinido*1
4
(Quilometragem desde
que o sistema híbrido foi entrou
em funcionamento)
Quilometragem desde que o sis-
tema híbrido entrou em funcio-
namento
*2
Consumo médio de combustível
depois ter colocado o sistema
híbrido em funcionamento
Consumo médio de combustível
desde que o sistema híbrido
entrou em funcionamento
*2
5
(Distância até ficar vazio)
Distância aproximada que o veícu-
lo pode percorrer baseado na quan-
tidade de combustível restante
Ecrã em branco
6
(Autonomia de condução
no modo EV)
Autonomia de condução aproxi-
mada utilizando apenas o motor
elétrico (motor de tração)
(P. 111 )
*3, 4, 5
Ecrã em branco
7Ecrã em brancoEcrã em branco
12

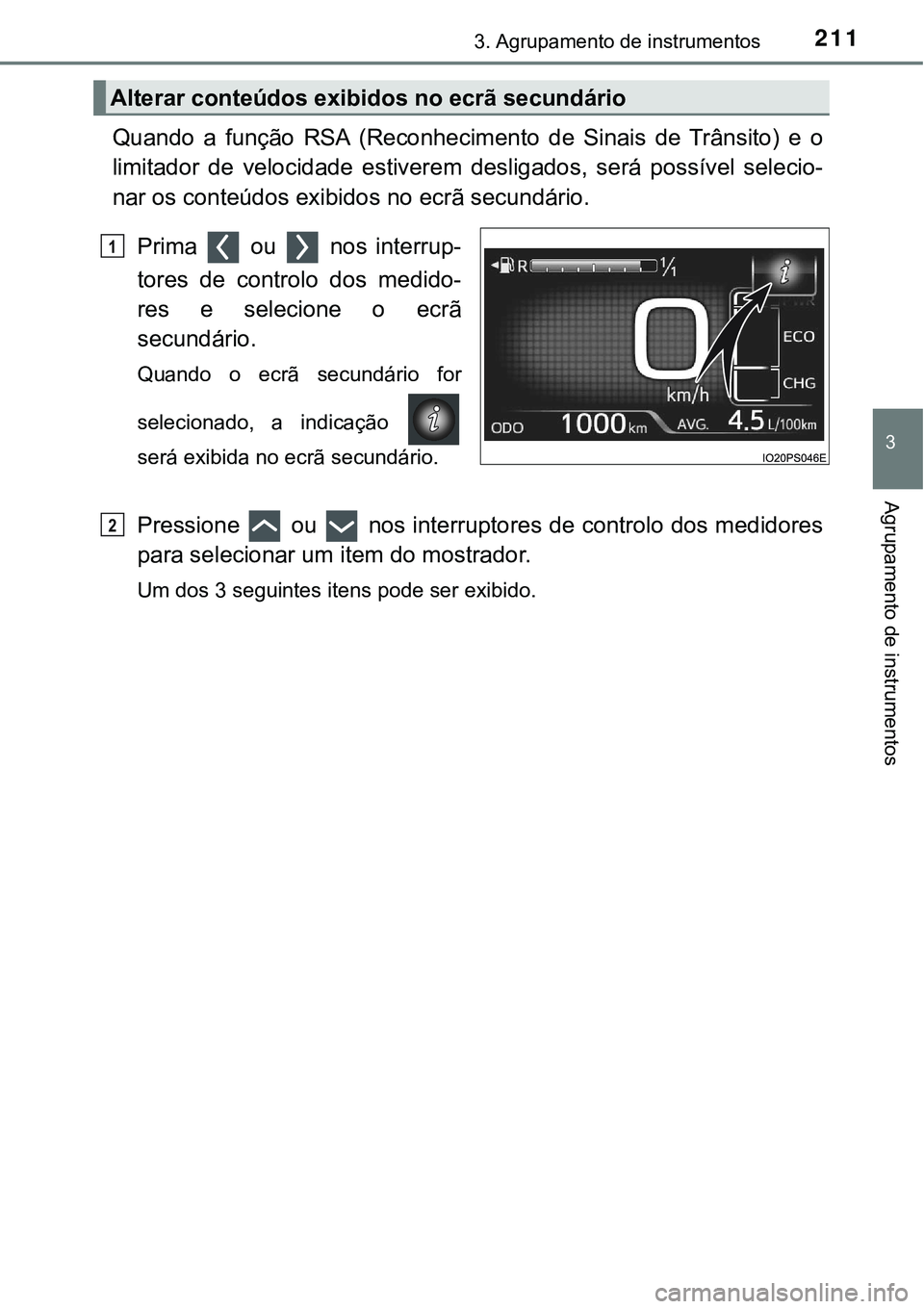

2113. Agrupamento de instrumentos
3
Agrupamento de instrumentos
Quando a função RSA (Reconhecimento de Sinais de Trânsito) e o
limitador de velocidade estiverem desligados, será possível selecio-
nar os conteúdos exibidos no ecrã secundário.
Prima ou nos interrup-
tores de controlo dos medido-
res e selecione o ecrã
secundário.
Quando o ecrã secundário for
selecionado, a indicação
será exibida no ecrã secundário.
Pressione ou nos interruptores de controlo dos medidores
para selecionar um item do mostrador.
Um dos 3 seguintes itens pode ser exibido.
Alterar conteúdos exibidos no ecrã secundário
1
2

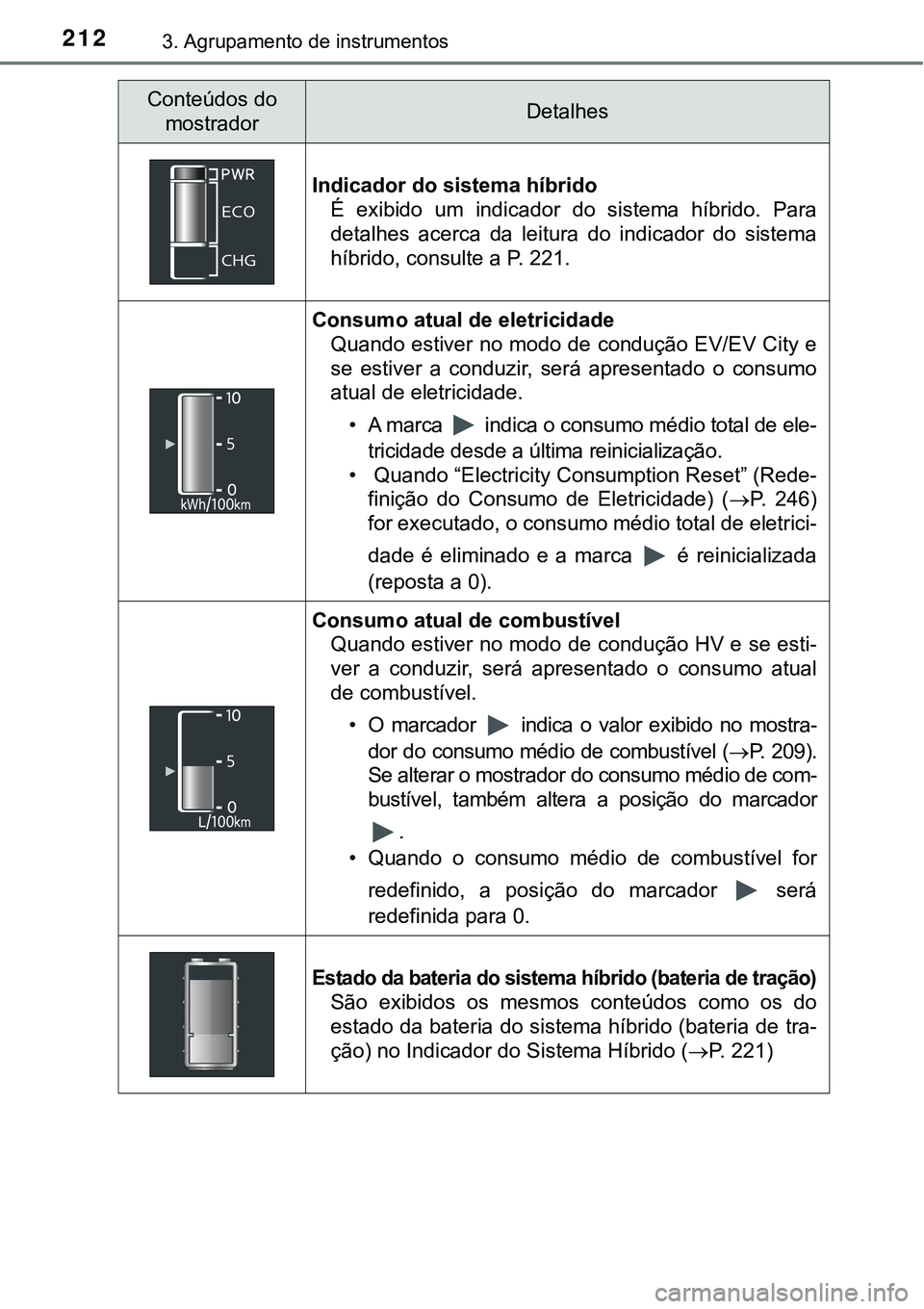

2123. Agrupamento de instrumentos
Conteúdos do
mostradorDetalhes
Indicador do sistema híbrido
É exibido um indicador do sistema híbrido. Para
detalhes acerca da leitura do indicador do sistema
híbrido, consulte a P. 221.
Consumo atual de eletricidade
Quando estiver no modo de condução EV/EV City e
se estiver a conduzir, será apresentado o consumo
atual de eletricidade.
• A marca indica o consumo médio total de ele-
tricidade desde a última reinicialização.
• Quando “Electricity Consumption Reset” (Rede-
finição do Consumo de Eletricidade) (P. 246)
for executado, o consumo médio total de eletrici-
dade é eliminado e a marca é reinicializada
(reposta a 0).
Consumo atual de combustível
Quando estiver no modo de condução HV e se esti-
ver a conduzir, será apresentado o consumo atual
de combustível.
• O marcador indica o valor exibido no mostra-
dor do consumo médio de combustível (P. 209).
Se alterar o mostrador do consumo médio de com-
bustível, também altera a posição do marcador
.
• Quando o consumo médio de combustível for
redefinido, a posição do marcador será
redefinida para 0.
Estado da bateria do sistema híbrido (bateria de tração)
São exibidos os mesmos conteúdos como os do
estado da bateria do sistema híbrido (bateria de tra-
ção) no Indicador do Sistema Híbrido (P. 221)

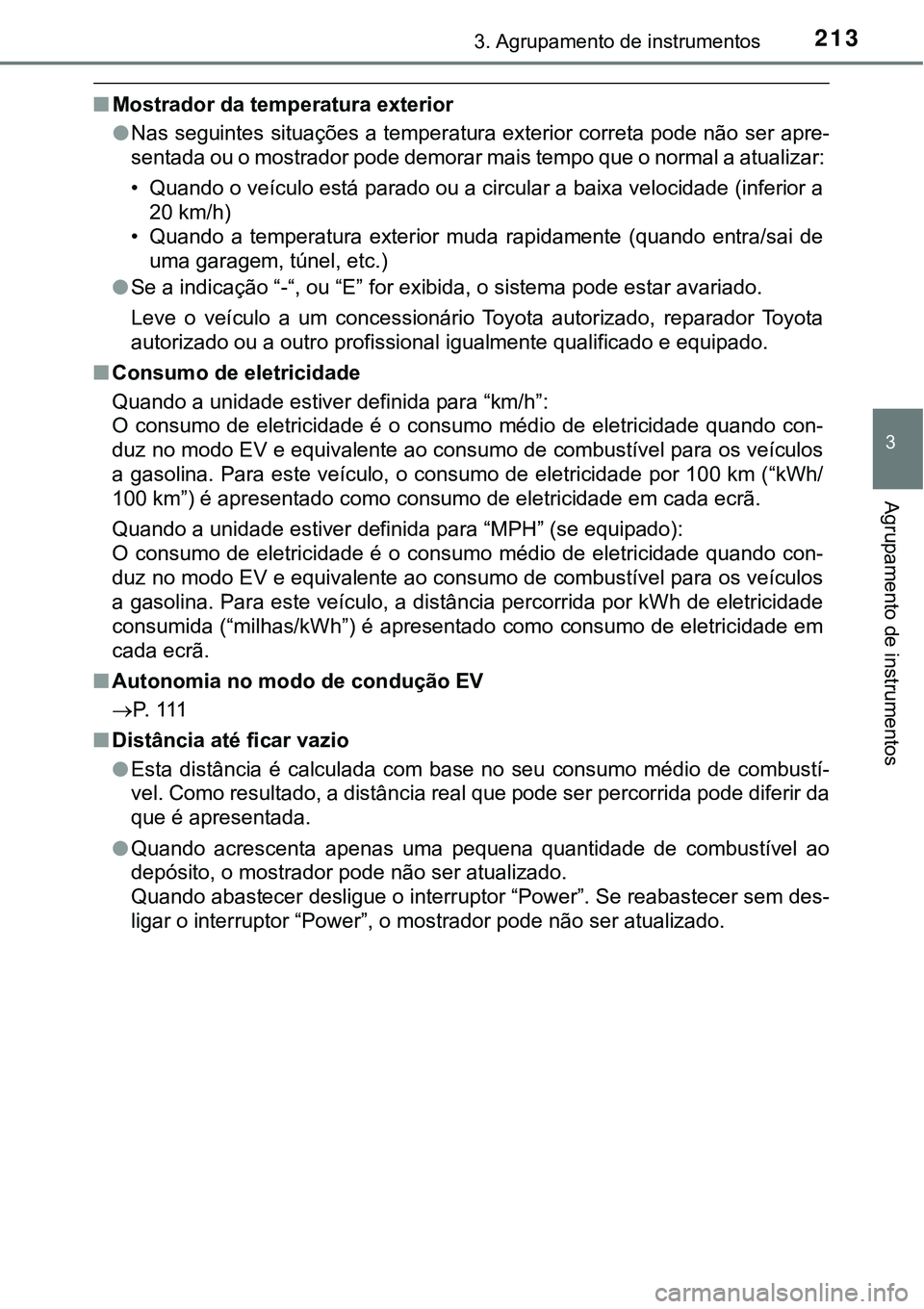

2133. Agrupamento de instrumentos
3
Agrupamento de instrumentos
nMostrador da temperatura exterior
lNas seguintes situações a temperatura exterior correta pode não ser apre-
sentada ou o mostrador pode demorar mais tempo que o normal a atualizar:
• Quando o veículo está parado ou a circular a baixa velocidade (inferior a
20 km/h)
• Quando a temperatura exterior muda rapidamente (quando entra/sai de
uma garagem, túnel, etc.)
lSe a indicação “-“, ou “E” for exibida, o sistema pode estar avariado.
Leve o veículo a um concessionário Toyota autorizado, reparador Toyota
autorizado ou a outro profissional igualmente qualificado e equipado.
nConsumo de eletricidade
Quando a unidade estiver definida para “km/h”:
O consumo de eletricidade é o consumo médio de eletricidade quando con-
duz no modo EV e equivalente ao consumo de combustível para os veículos
a gasolina. Para este veículo, o consumo de eletricidade por 100 km (“kWh/
100 km”) é apresentado como consumo de eletricidade em cada ecrã.
Quando a unidade estiver definida para “MPH” (se equipado):
O consumo de eletricidade é o consumo médio de eletricidade quando con-
duz no modo EV e equivalente ao consumo de combustível para os veículos
a gasolina. Para este veículo, a distância percorrida por kWh de eletricidade
consumida (“milhas/kWh”) é apresentado como consumo de eletricidade em
cada ecrã.
nAutonomia no modo de condução EV
P. 111
nDistância até ficar vazio
lEsta distância é calculada com base no seu consumo médio de combustí-
vel. Como resultado, a distância real que pode ser percorrida pode diferir da
que é apresentada.
lQuando acrescenta apenas uma pequena quantidade de combustível ao
depósito, o mostrador pode não ser atualizado.
Quando abastecer desligue o interruptor “Power”. Se reabastecer sem des-
ligar o interruptor “Power”, o mostrador pode não ser atualizado.

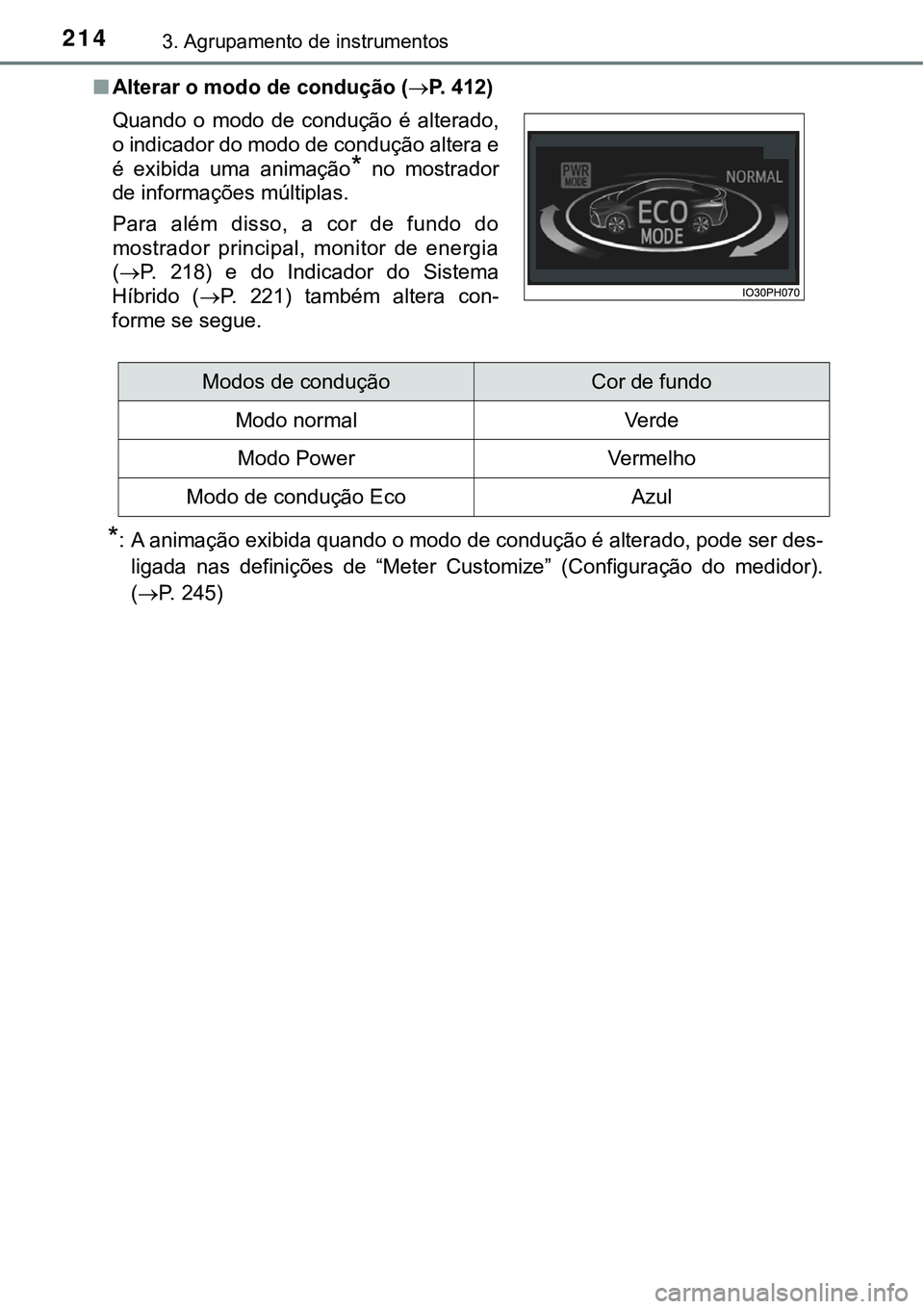

2143. Agrupamento de instrumentos
nAlterar o modo de condução (P. 412)
*: A animação exibida quando o modo de condução é alterado, pode ser des-
ligada nas definições de “Meter Customize” (Configuração do medidor).
(P. 245) Quando o modo de condução é alterado,
o indicador do modo de condução altera e
é exibida uma animação
* no mostrador
de informações múltiplas.
Para além disso, a cor de fundo do
mostrador principal, monitor de energia
(P. 218) e do Indicador do Sistema
Híbrido (P. 221) também altera con-
forme se segue.
Modos de conduçãoCor de fundo
Modo normal Verde
Modo PowerVermelho
Modo de condução EcoAzul

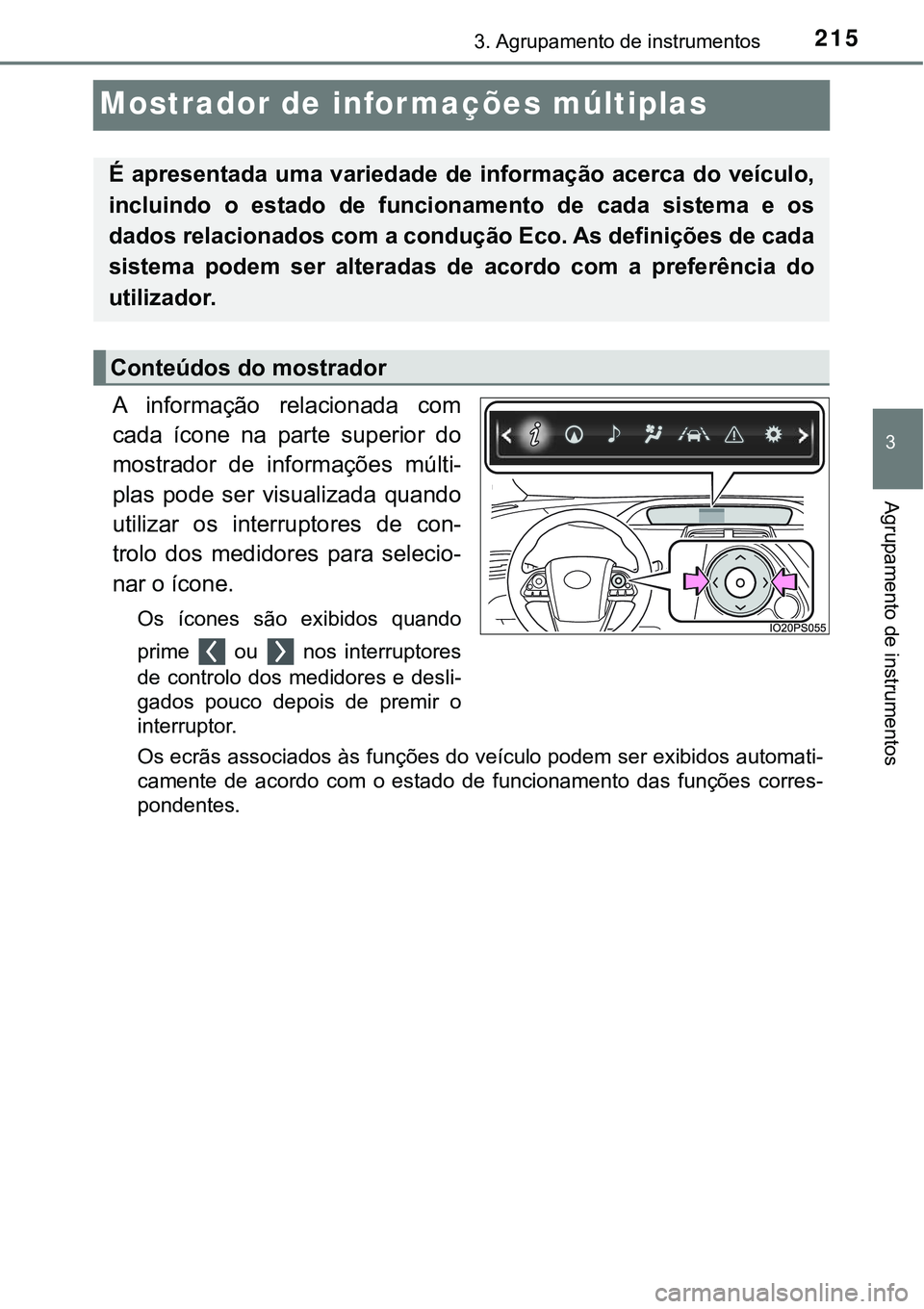

2153. Agrupamento de instrumentos
3
Agrupamento de instrumentos
Mostrador de informações múltiplas
A informação relacionada com
cada ícone na parte superior do
mostrador de informações múlti-
plas pode ser visualizada quando
utilizar os interruptores de con-
trolo dos medidores para selecio-
nar o ícone.
Os ícones são exibidos quando
prime ou nos interruptores
de controlo dos medidores e desli-
gados pouco depois de premir o
interruptor.
Os ecrãs associados às funções do veículo podem ser exibidos automati-
camente de acordo com o estado de funcionamento das funções corres-
pondentes.
É apresentada uma variedade de informação acerca do veículo,
incluindo o estado de funcionamento de cada sistema e os
dados relacionados com a condução Eco. As definições de cada
sistema podem ser alteradas de acordo com a preferência do
utilizador.
Conteúdos do mostrador

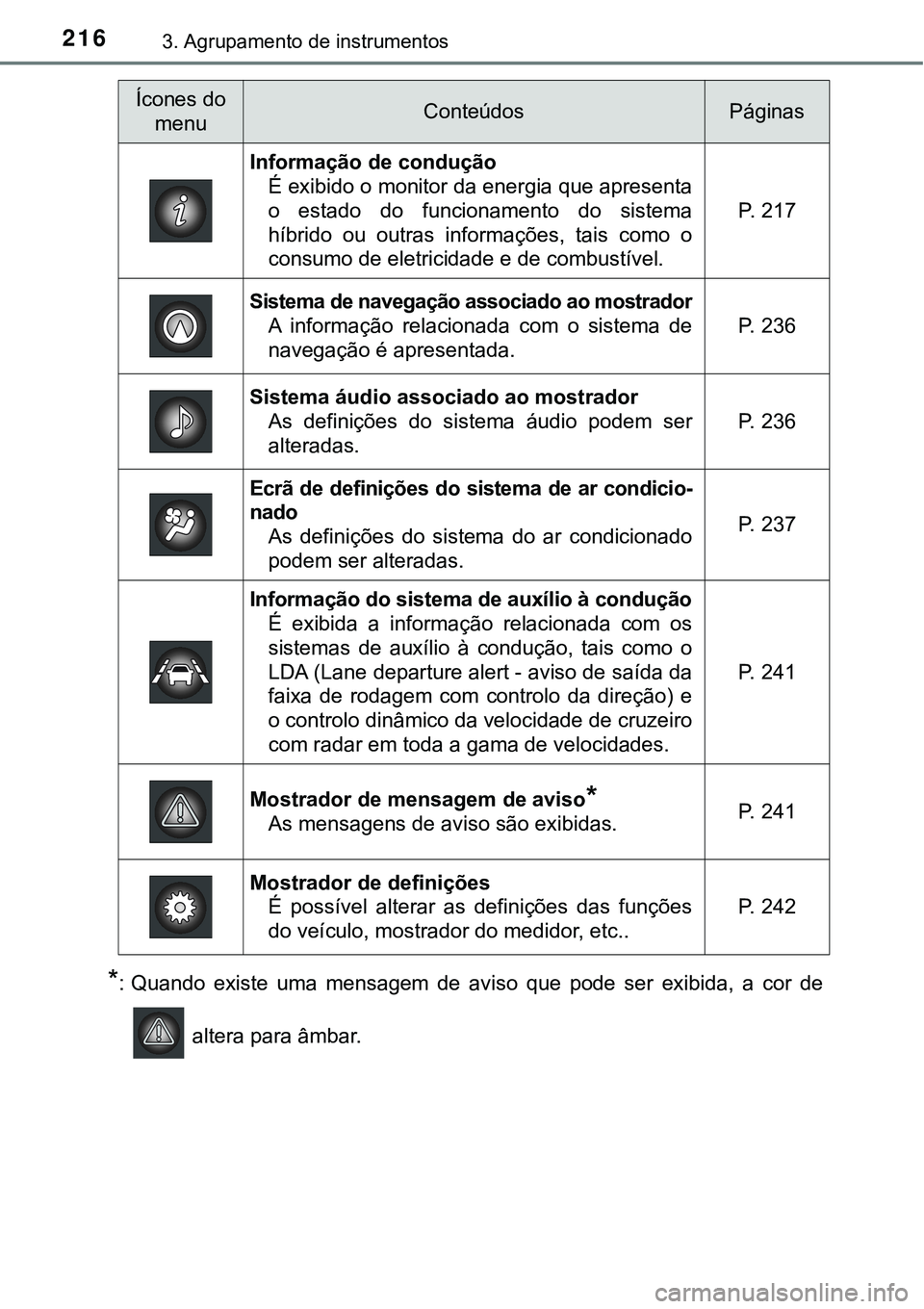

2163. Agrupamento de instrumentos
*: Quando existe uma mensagem de aviso que pode ser exibida, a cor de
altera para âmbar.
Ícones do
menuConteúdosPáginas
Informação de condução
É exibido o monitor da energia que apresenta
o estado do funcionamento do sistema
híbrido ou outras informações, tais como o
consumo de eletricidade e de combustível.P. 217
Sistema de navegação associado ao mostrador
A informação relacionada com o sistema de
navegação é apresentada.P. 236
Sistema áudio associado ao mostrador
As definições do sistema áudio podem ser
alteradas.
P. 236
Ecrã de definições do sistema de ar condicio-
nado
As definições do sistema do ar condicionado
podem ser alteradas.
P. 237
Informação do sistema de auxílio à condução
É exibida a informação relacionada com os
sistemas de auxílio à condução, tais como o
LDA (Lane departure alert - aviso de saída da
faixa de rodagem com controlo da direção) e
o controlo dinâmico da velocidade de cruzeiro
com radar em toda a gama de velocidades.
P. 241
Mostrador de mensagem de aviso*
As mensagens de aviso são exibidas.P. 241
Mostrador de definições
É possível alterar as definições das funções
do veículo, mostrador do medidor, etc..
P. 242

2173. Agrupamento de instrumentos
3
Agrupamento de instrumentos
Pressione ou nos interruptores de controlo dos medidores
e selecione o ícone do item pretendido.
O ícone selecionado é destacado e o mostrador muda para o ecrã de
informação.
Quando a função RSA (Reconhecimento de Sinais de Trânsito) e o limita-
dor de velocidade estiverem desligados, também será possível selecionar
o ecrã secundário do mostrador principal. (P. 211)
Prima or nos interruptores de controlo dos medidores para
alterar os conteúdos do mostrador.
Pressione nos ecrãs em
que for necessário selecionar
ou confirmar um item.
Nos ecrãs com mostradores de
separadores, ao premir sele-
ciona o mostrador do separador e
o mostrador do ecrã pode ser altera-
do ao premir ou nos interrup-
tores de controlo dos medidores.
Prima para voltar ao ecrã anterior.
Quando seleciona , a informação seguinte pode ser exibida ao
premir ou nos interruptores de controlo dos medidores.
lMonitor de energia (P. 2 1 8 )
lIndicador do sistema híbrido (P. 2 2 1 )
l“Fuel Consumption Record” (Registo do consumo de combustível)
(P. 229)
l“Drive Monitor” (Monitor de condução) (P. 2 3 2 )
l“Drive Monitor 2” (Monitor de condução 2) (P. 233)
l“Eco-Diary” (Registo diário Eco) (P. 234)
Operações básicas
1
2
Mostrador do separador
P
Informação de condução
4

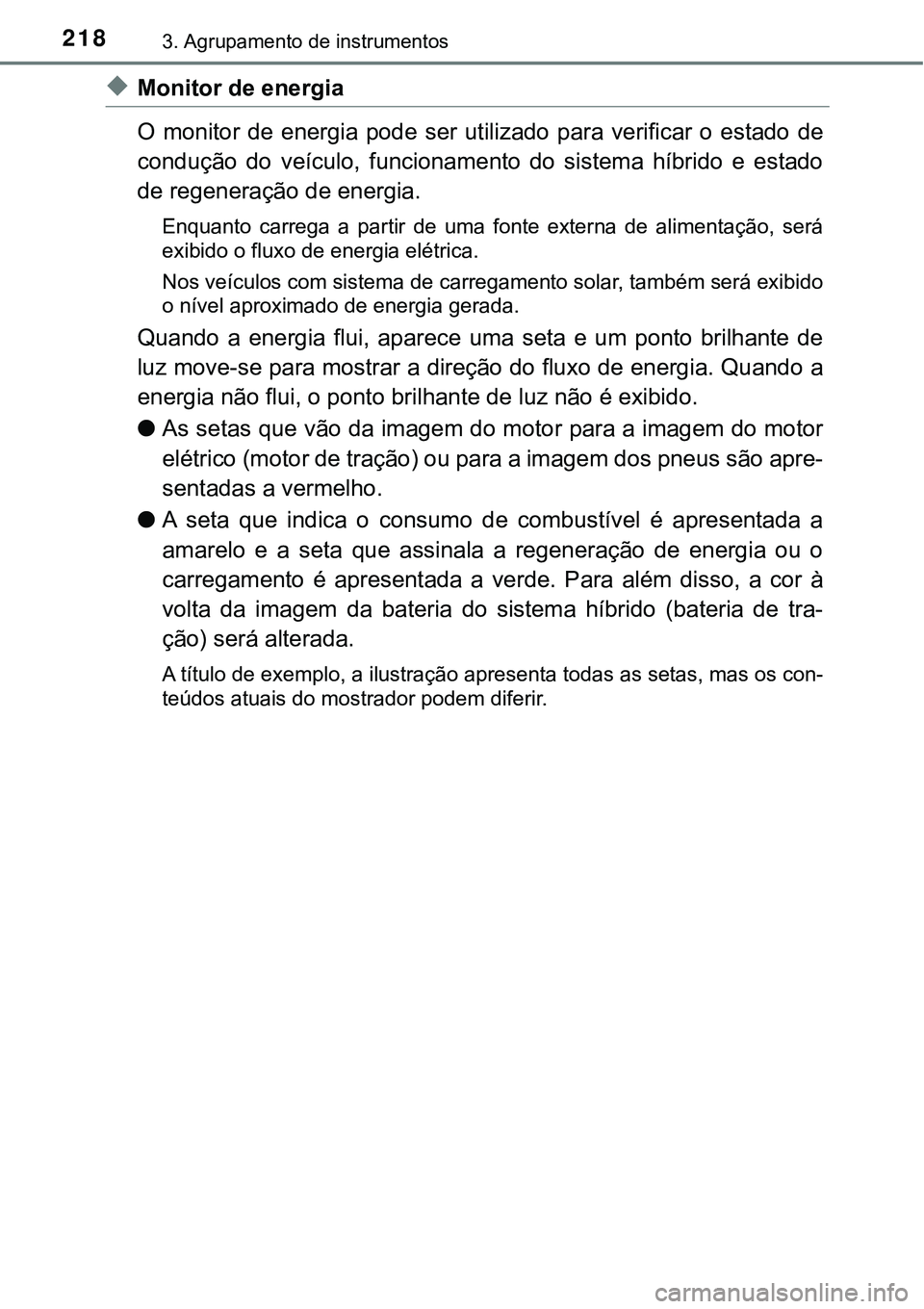

2183. Agrupamento de instrumentos
uMonitor de energia
O monitor de energia pode ser utilizado para verificar o estado de
condução do veículo, funcionamento do sistema híbrido e estado
de regeneração de energia.
Enquanto carrega a partir de uma fonte externa de alimentação, será
exibido o fluxo de energia elétrica.
Nos veículos com sistema de carregamento solar, também será exibido
o nível aproximado de energia gerada.
Quando a energia flui, aparece uma seta e um ponto brilhante de
luz move-se para mostrar a direção do fluxo de energia. Quando a
energia não flui, o ponto brilhante de luz não é exibido.
lAs setas que vão da imagem do motor para a imagem do motor
elétrico (motor de tração) ou para a imagem dos pneus são apre-
sentadas a vermelho.
lA seta que indica o consumo de combustível é apresentada a
amarelo e a seta que assinala a regeneração de energia ou o
carregamento é apresentada a verde. Para além disso, a cor à
volta da imagem da bateria do sistema híbrido (bateria de tra-
ção) será alterada.
A título de exemplo, a ilustração apresenta todas as setas, mas os con-
teúdos atuais do mostrador podem diferir.
