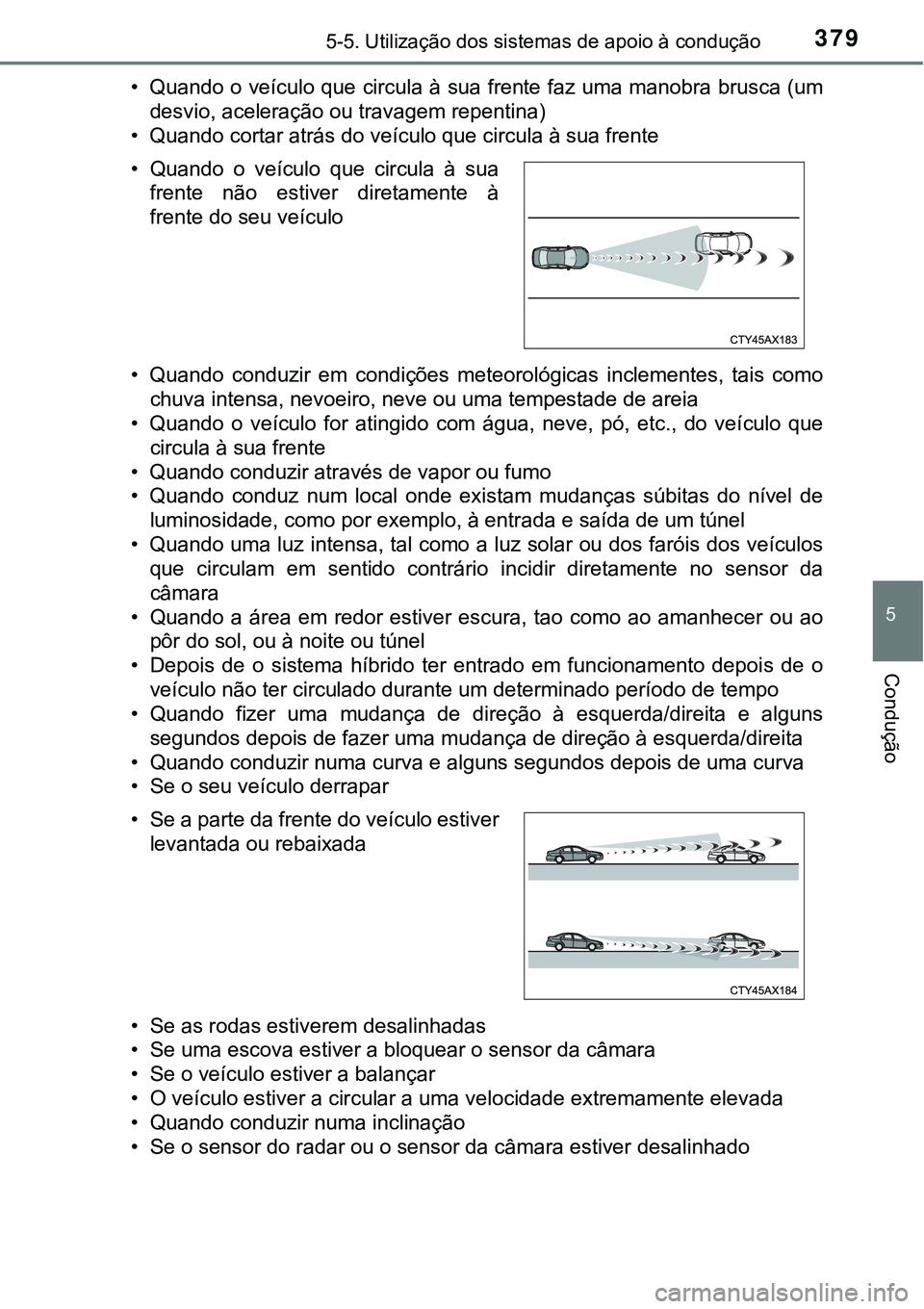

3795-5. Utilização dos sistemas de apoio à condução
5
Condução
• Quando o veículo que circula à sua frente faz uma manobra brusca (um
desvio, aceleração ou travagem repentina)
• Quando cortar atrás do veículo que circula à sua frente
• Quando conduzir em condições meteorológicas inclementes, tais como
<0046004b0058005900440003004c005100570048005100560044000f000300510048005900520048004c00550052000f0003005100480059004800030052005800030058005000440003005700480050005300480056005700440047004800030047004800
03004400550048004c0044[
• Quando o veículo for atingido com água, neve, pó, etc., do veículo que
circula à sua frente
• Quando conduzir através de vapor ou fumo
• Quando conduz num local onde existam mudanças súbitas do nível de
luminosidade, como por exemplo, à entrada e saída de um túnel
• Quando uma luz intensa, tal como a luz solar ou dos faróis dos veículos
que circulam em sentido contrário incidir diretamente no sensor da
câmara
• Quando a área em redor estiver escura, tao como ao amanhecer ou ao
pôr do sol, ou à noite ou túnel
• Depois de o sistema híbrido ter entrado em funcionamento depois de o
veículo não ter circulado durante um determinado período de tempo
• Quando fizer uma mudança de direção à esquerda/direita e alguns
segundos depois de fazer uma mudança de direção à esquerda/direita
• Quando conduzir numa curva e alguns segundos depois de uma curva
• Se o seu veículo derrapar
• Se as rodas estiverem desalinhadas
• Se uma escova estiver a bloquear o sensor da câmara
• Se o veículo estiver a balançar
• O veículo estiver a circular a uma velocidade extremamente elevada
• Quando conduzir numa inclinação
• Se o sensor do radar ou o sensor da câmara estiver desalinhado • Quando o veículo que circula à sua
frente não estiver diretamente à
frente do seu veículo
• Se a parte da frente do veículo estiver
levantada ou rebaixada

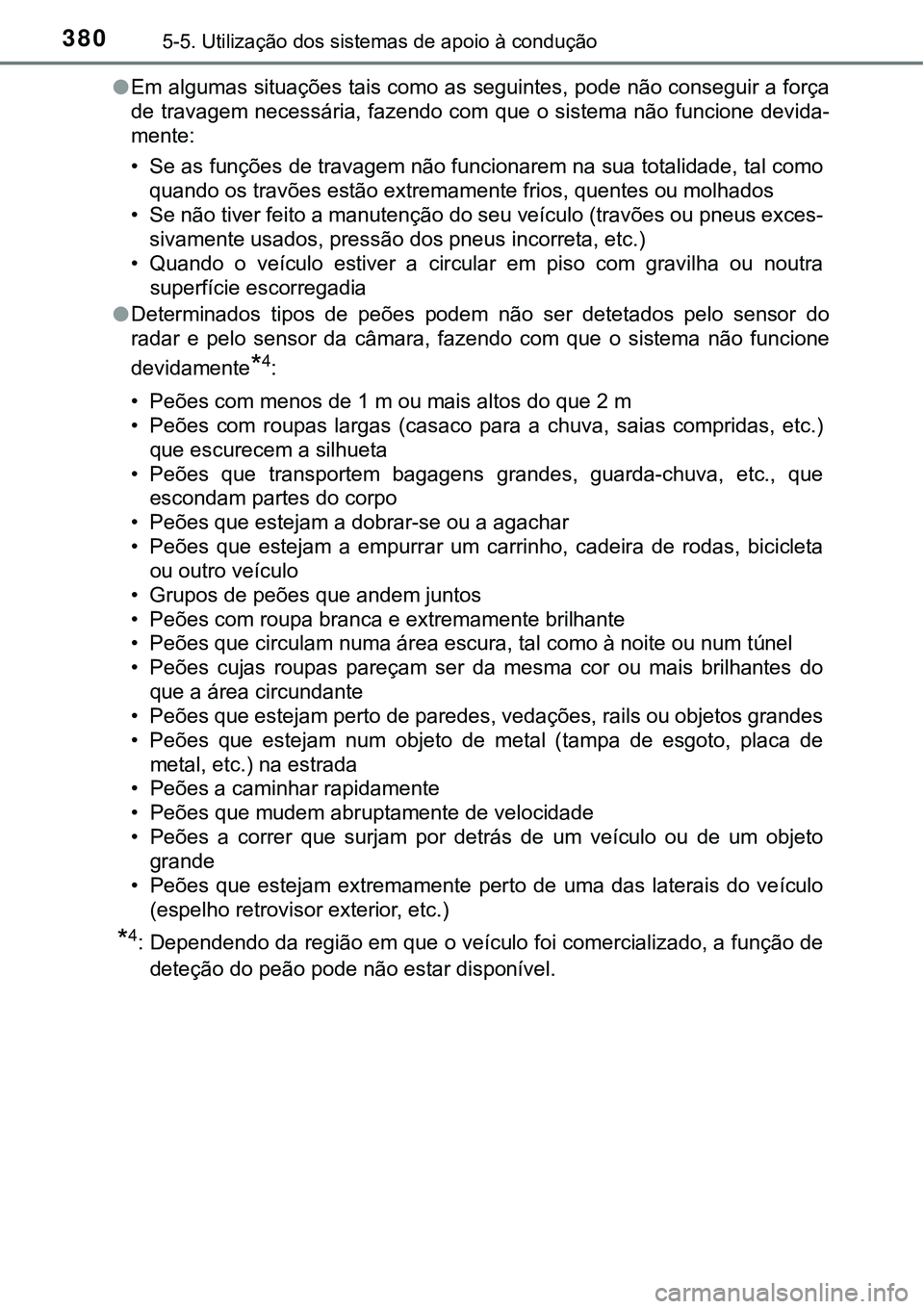

3805-5. Utilização dos sistemas de apoio à condução
lEm algumas situações tais como as seguintes, pode não conseguir a força
de travagem necessária, fazendo com que o sistema não funcione devida-
mente:
• Se as funções de travagem não funcionarem na sua totalidade, tal como
quando os travões estão extremamente frios, quentes ou molhados
• Se não tiver feito a manutenção do seu veículo (travões ou pneus exces-
sivamente usados, pressão dos pneus incorreta, etc.)
• Quando o veículo estiver a circular em piso com gravilha ou noutra
superfície escorregadia
lDeterminados tipos de peões podem não ser detetados pelo sensor do
radar e pelo sensor da câmara, fazendo com que o sistema não funcione
devidamente
*4:
• Peões com menos de 1 m ou mais altos do que 2 m
• Peões com roupas largas (casaco para a chuva, saias compridas, etc.)
que escurecem a silhueta
• Peões que transportem bagagens grandes, guarda-chuva, etc., que
escondam partes do corpo
• Peões que estejam a dobrar-se ou a agachar
• Peões que estejam a empurrar um carrinho, cadeira de rodas, bicicleta
ou outro veículo
• Grupos de peões que andem juntos
• Peões com roupa branca e extremamente brilhante
• Peões que circulam numa área escura, tal como à noite ou num túnel
• Peões cujas roupas pareçam ser da mesma cor ou mais brilhantes do
que a área circundante
• Peões que estejam perto de paredes, vedações, rails ou objetos grandes
• Peões que estejam num objeto de metal (tampa de esgoto, placa de
metal, etc.) na estrada
• Peões a caminhar rapidamente
• Peões que mudem abruptamente de velocidade
• Peões a correr que surjam por detrás de um veículo ou de um objeto
grande
• Peões que estejam extremamente perto de uma das laterais do veículo
(espelho retrovisor exterior, etc.)
*4: Dependendo da região em que o veículo foi comercializado, a função de
deteção do peão pode não estar disponível.

3815-5. Utilização dos sistemas de apoio à condução
5
Condução
nSe a luz de aviso do PCS piscar e uma mensagem de aviso for exibida
no mostrador de informações múltiplas
O sistema de segurança pré-colisão pode estar temporariamente indisponí-
vel ou pode haver uma avaria no sistema.
lNas seguintes situações, a luz de aviso apaga, a mensagem desparece e o
sistema voltará a estar operacional quando voltarem a estar reunidas as
condições para o seu normal funcionamento:
• Quando o sensor do radar, o sensor da câmara ou a área que circunda
<0058005000030047005200560003005600480051005600520055004800560003004800560057004c0059004800550003005400580048005100570048000f000300570044004f00030046005200500052000300540058004400510047005200030048005600
570069000300440052000300560052004f[
• Quando o sensor do radar, o sensor da câmara ou a área que circunda
<0058005000030047005200560003005600480051005600520055004800560003004800560057004c005900480055000300490055004c0044000f000300570044004f0003004600520050005200030051005800500003004400500045004c00480051005700
4800030048005b005700550048005000440050004800510057[e frio
• Quando o sensor do radar ou o emblema da grelha da frente estiver sujo
ou coberto com neve, etc.
• Quando a parte do para-brisas à frente do sensor da câmara estiver
embaciada ou coberta por condensação ou gelo
(Desembaciar o para-brisas: P. 509)
• Se o sensor da câmara estiver obstruído, tal como quando o capot está
aberto ou quando um autocolante está colado no para-brisas perto do
sensor da câmara
lSe a luz de aviso do PCS continuar a piscar ou a mensagem de aviso não
desaparecer, o sistema pode estar avariado. Leve imediatamente o seu veí-
culo a um concessionário ou reparador Toyota autorizado ou a outro profis-
sional devidamente qualificado e equipado.
nSe o VSC estiver desativado
lSe o VSC estiver desativado (P. 493), as funções da auxílio à travagem
pré-colisão e de travagem pré-colisão também são desativadas.
lA luz de aviso PCS acende e a indicação “VSC Turned Off Pre-crash Brake
System Unavailable” (VSC desligado, Sistema de Travagem Pré-colisão
indisponível) é exibida no mostrador de informações múltiplas.

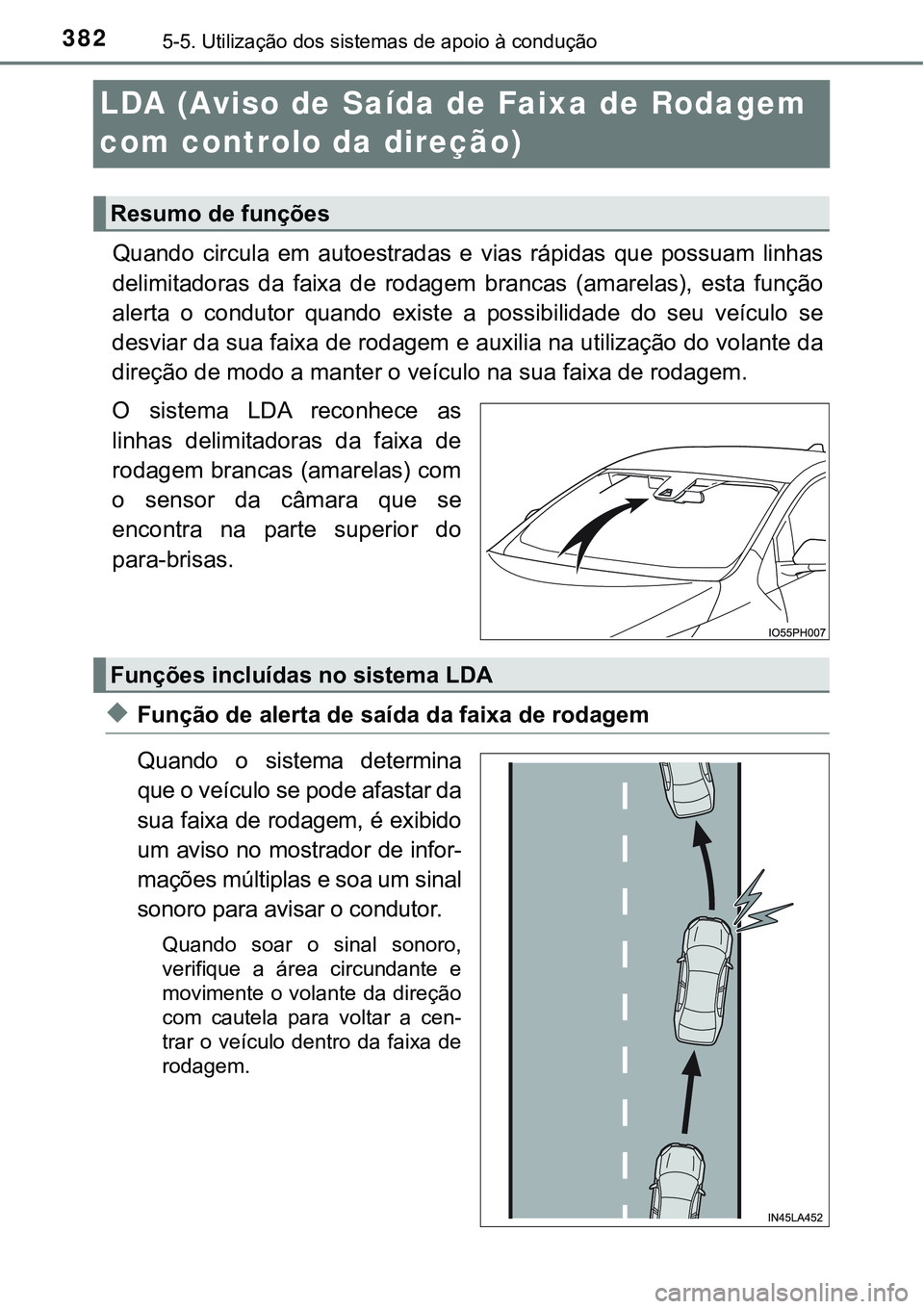

3825-5. Utilização dos sistemas de apoio à condução
LDA (Aviso de Saída de Faixa de Rodagem
com controlo da direção)
Quando circula em autoestradas e vias rápidas que possuam linhas
delimitadoras da faixa de rodagem brancas (amarelas), esta função
alerta o condutor quando existe a possibilidade do seu veículo se
desviar da sua faixa de rodagem e auxilia na utilização do volante da
direção de modo a manter o veículo na sua faixa de rodagem.
O sistema LDA reconhece as
linhas delimitadoras da faixa de
rodagem brancas (amarelas) com
o sensor da câmara que se
encontra na parte superior do
para-brisas.
uFunção de alerta de saída da faixa de rodagem
Quando o sistema determina
que o veículo se pode afastar da
sua faixa de rodagem, é exibido
um aviso no mostrador de infor-
mações múltiplas e soa um sinal
sonoro para avisar o condutor.
Quando soar o sinal sonoro,
verifique a área circundante e
movimente o volante da direção
com cautela para voltar a cen-
trar o veículo dentro da faixa de
rodagem.
Resumo de funções
Funções incluídas no sistema LDA

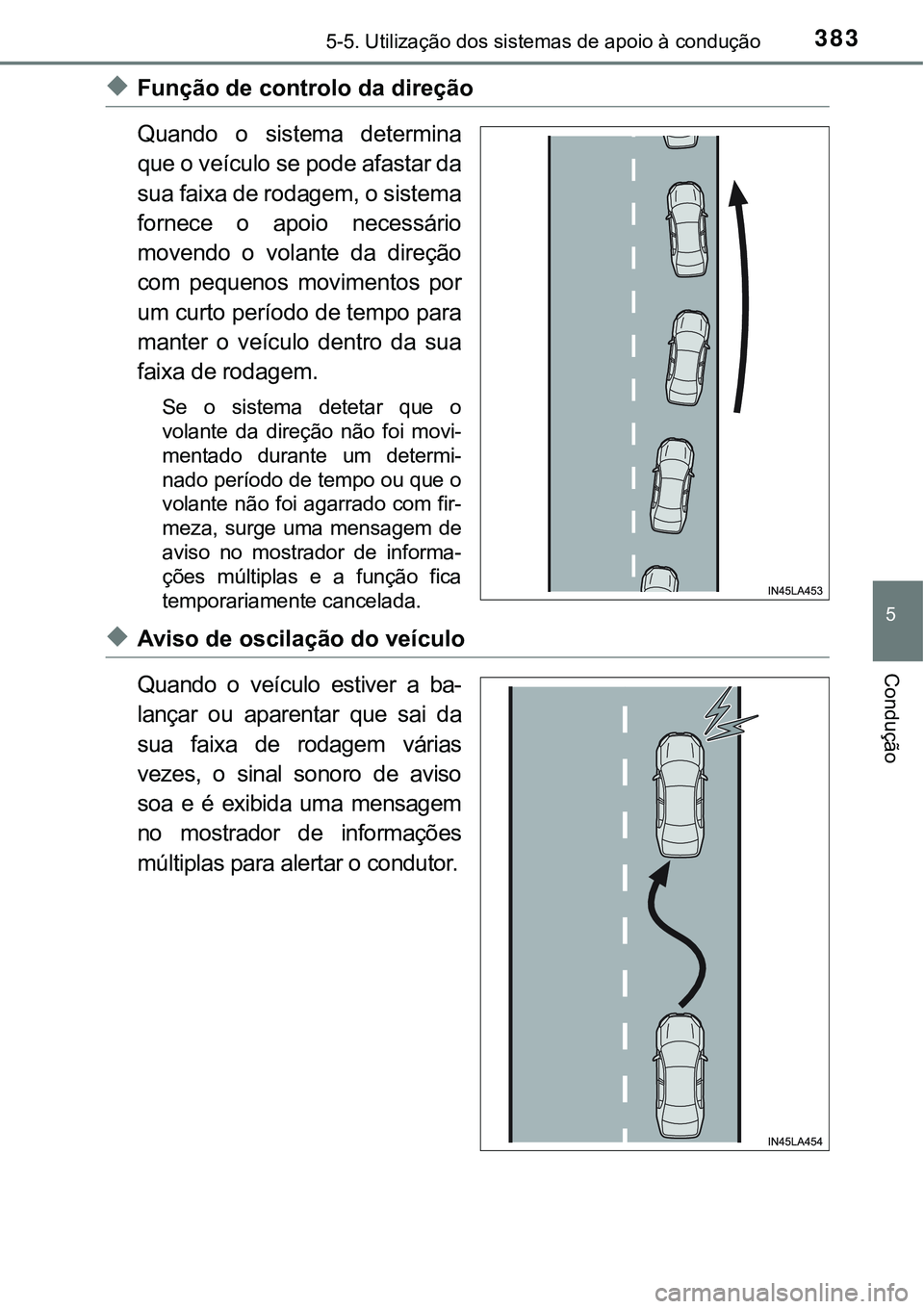

3835-5. Utilização dos sistemas de apoio à condução
5
Condução
uFunção de controlo da direção
Quando o sistema determina
que o veículo se pode afastar da
sua faixa de rodagem, o sistema
fornece o apoio necessário
movendo o volante da direção
com pequenos movimentos por
um curto período de tempo para
manter o veículo dentro da sua
faixa de rodagem.
Se o sistema detetar que o
volante da direção não foi movi-
mentado durante um determi-
nado período de tempo ou que o
volante não foi agarrado com fir-
meza, surge uma mensagem de
aviso no mostrador de informa-
ções múltiplas e a função fica
temporariamente cancelada.
uAviso de oscilação do veículo
Quando o veículo estiver a ba-
lançar ou aparentar que sai da
sua faixa de rodagem várias
vezes, o sinal sonoro de aviso
soa e é exibida uma mensagem
no mostrador de informações
múltiplas para alertar o condutor.

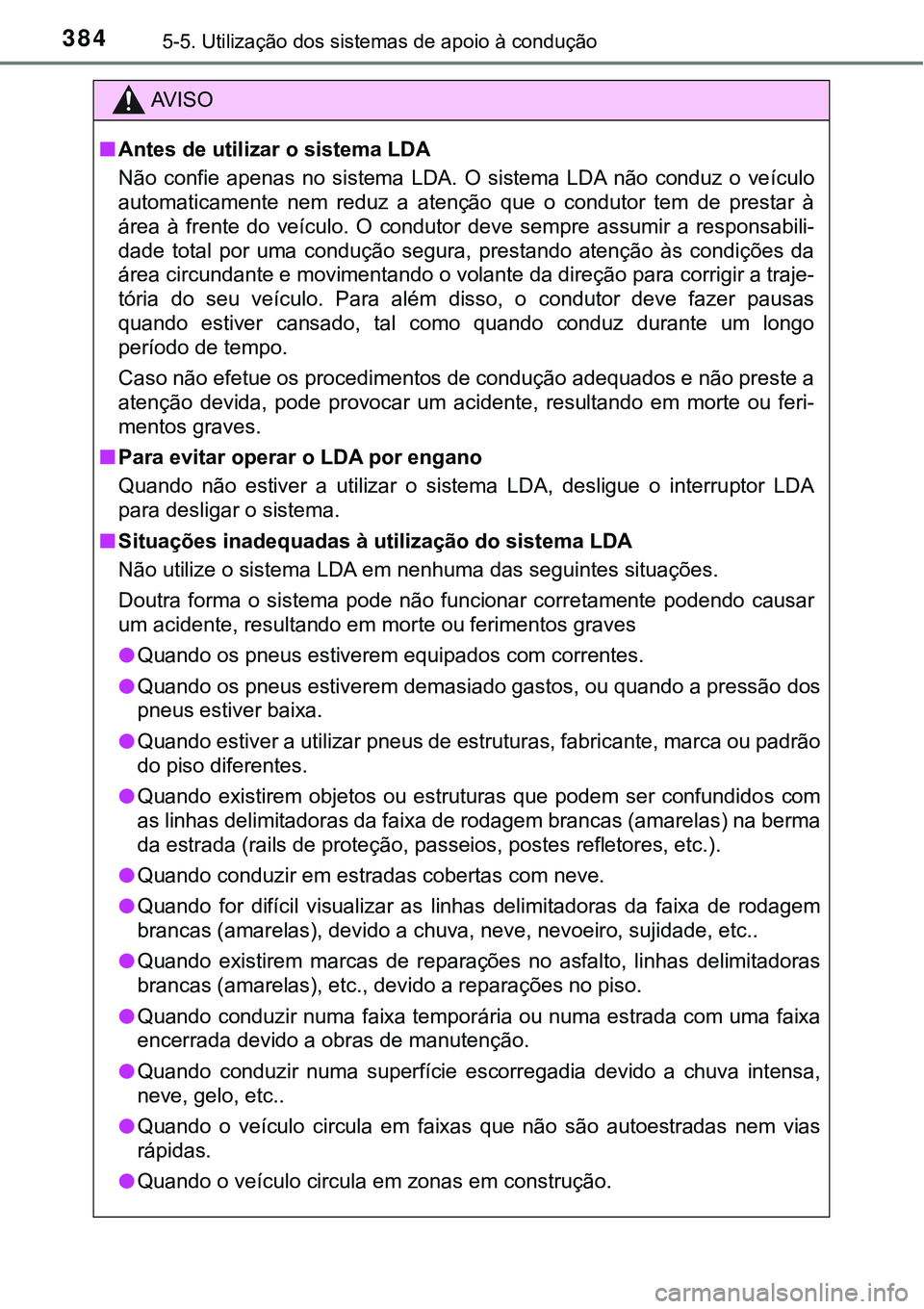

3845-5. Utilização dos sistemas de apoio à condução
AV I S O
nAntes de utilizar o sistema LDA
Não confie apenas no sistema LDA. O sistema LDA não conduz o veículo
automaticamente nem reduz a atenção que o condutor tem de prestar à
área à frente do veículo. O condutor deve sempre assumir a responsabili-
dade total por uma condução segura, prestando atenção às condições da
área circundante e movimentando o volante da direção para corrigir a traje-
tória do seu veículo. Para além disso, o condutor deve fazer pausas
quando estiver cansado, tal como quando conduz durante um longo
período de tempo.
Caso não efetue os procedimentos de condução adequados e não preste a
atenção devida, pode provocar um acidente, resultando em morte ou feri-
mentos graves.
nPara evitar operar o LDA por engano
Quando não estiver a utilizar o sistema LDA, desligue o interruptor LDA
para desligar o sistema.
nSituações inadequadas à utilização do sistema LDA
Não utilize o sistema LDA em nenhuma das seguintes situações.
Doutra forma o sistema pode não funcionar corretamente podendo causar
um acidente, resultando em morte ou ferimentos graves
lQuando os pneus estiverem equipados com correntes.
lQuando os pneus estiverem demasiado gastos, ou quando a pressão dos
pneus estiver baixa.
lQuando estiver a utilizar pneus de estruturas, fabricante, marca ou padrão
do piso diferentes.
lQuando existirem objetos ou estruturas que podem ser confundidos com
as linhas delimitadoras da faixa de rodagem brancas (amarelas) na berma
da estrada (rails de proteção, passeios, postes refletores, etc.).
lQuando conduzir em estradas cobertas com neve.
lQuando for difícil visualizar as linhas delimitadoras da faixa de rodagem
brancas (amarelas), devido a chuva, neve, nevoeiro, sujidade, etc..
lQuando existirem marcas de reparações no asfalto, linhas delimitadoras
brancas (amarelas), etc., devido a reparações no piso.
lQuando conduzir numa faixa temporária ou numa estrada com uma faixa
encerrada devido a obras de manutenção.
lQuando conduzir numa superfície escorregadia devido a chuva intensa,
neve, gelo, etc..
lQuando o veículo circula em faixas que não são autoestradas nem vias
rápidas.
lQuando o veículo circula em zonas em construção.

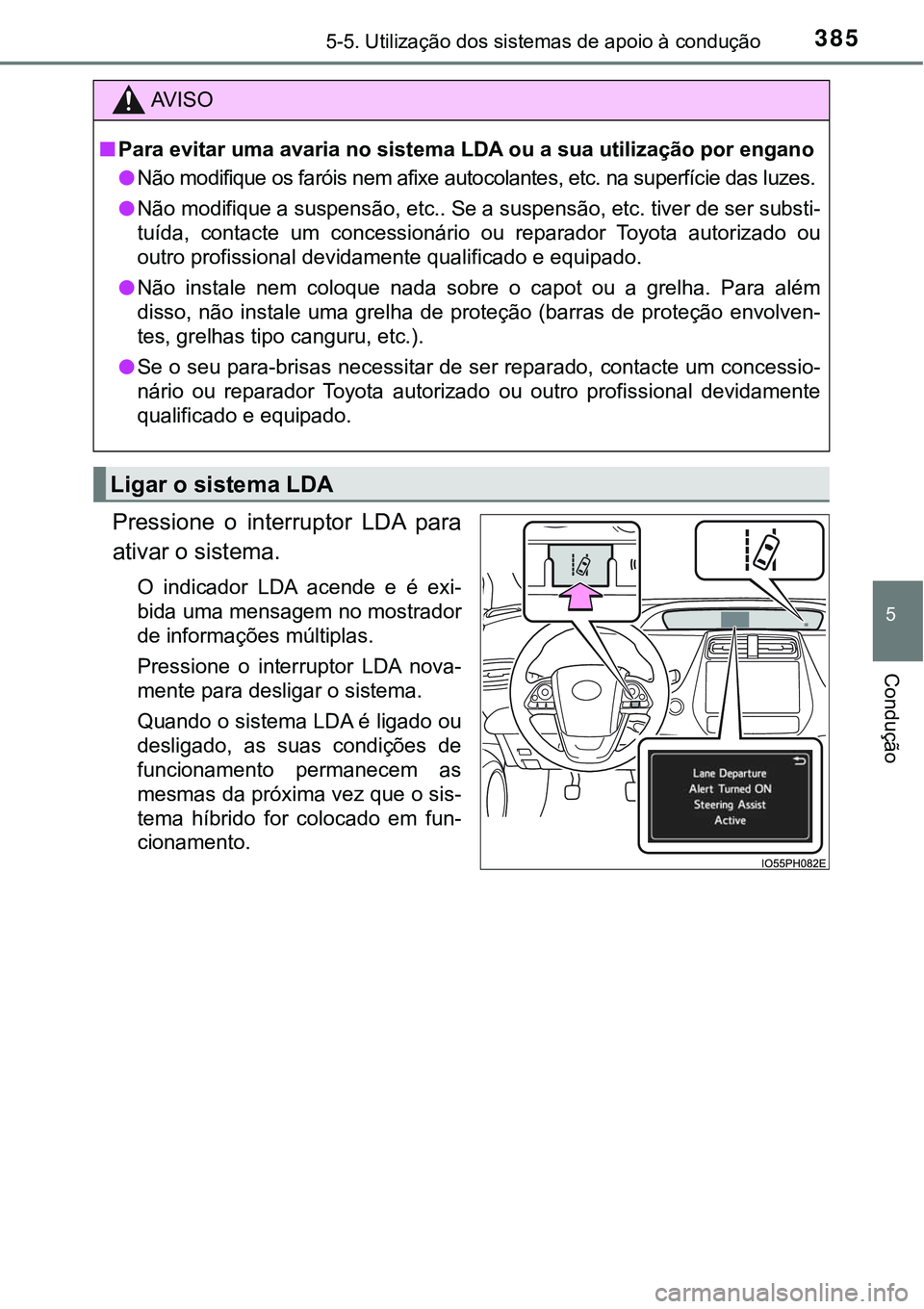

3855-5. Utilização dos sistemas de apoio à condução
5
Condução
Pressione o interruptor LDA para
ativar o sistema.
O indicador LDA acende e é exi-
bida uma mensagem no mostrador
de informações múltiplas.
Pressione o interruptor LDA nova-
mente para desligar o sistema.
Quando o sistema LDA é ligado ou
desligado, as suas condições de
funcionamento permanecem as
mesmas da próxima vez que o sis-
tema híbrido for colocado em fun-
cionamento.
AV I S O
nPara evitar uma avaria no sistema LDA ou a sua utilização por engano
lNão modifique os faróis nem afixe autocolantes, etc. na superfície das luzes.
lNão modifique a suspensão, etc.. Se a suspensão, etc. tiver de ser substi-
tuída, contacte um concessionário ou reparador Toyota autorizado ou
outro profissional devidamente qualificado e equipado.
lNão instale nem coloque nada sobre o capot ou a grelha. Para além
disso, não instale uma grelha de proteção (barras de proteção envolven-
tes, grelhas tipo canguru, etc.).
lSe o seu para-brisas necessitar de ser reparado, contacte um concessio-
nário ou reparador Toyota autorizado ou outro profissional devidamente
qualificado e equipado.
Ligar o sistema LDA

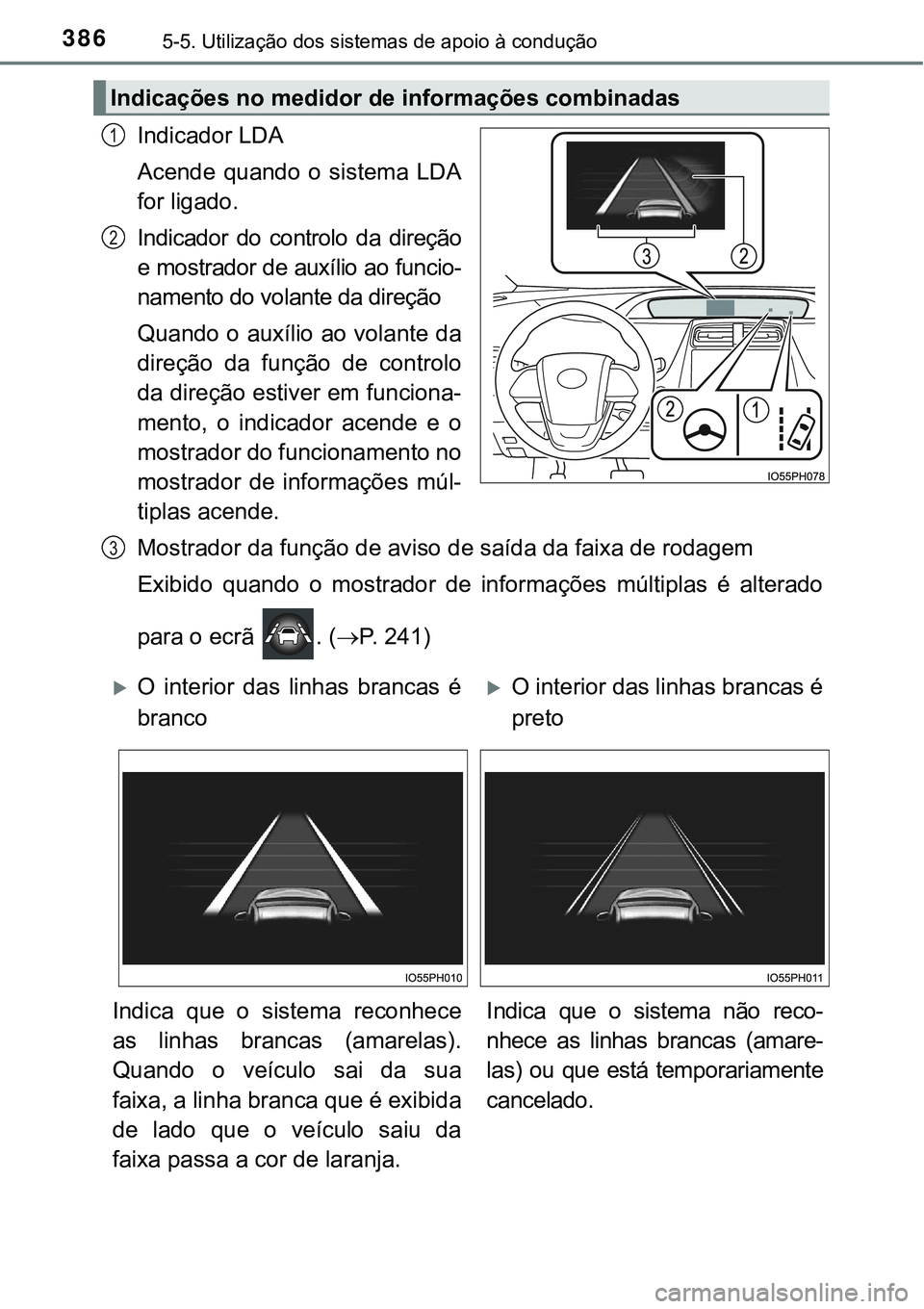

3865-5. Utilização dos sistemas de apoio à condução
Indicador LDA
Acende quando o sistema LDA
for ligado.
Indicador do controlo da direção
e mostrador de auxílio ao funcio-
namento do volante da direção
Quando o auxílio ao volante da
direção da função de controlo
da direção estiver em funciona-
mento, o indicador acende e o
mostrador do funcionamento no
mostrador de informações múl-
tiplas acende.
Mostrador da função de aviso de saída da faixa de rodagem
Exibido quando o mostrador de informações múltiplas é alterado
para o ecrã . (P. 241)
Indicações no medidor de informações combinadas
1
2
3
O interior das linhas brancas é
brancoO interior das linhas brancas é
preto
Indica que o sistema reconhece
as linhas brancas (amarelas).
Quando o veículo sai da sua
faixa, a linha branca que é exibida
de lado que o veículo saiu da
faixa passa a cor de laranja.Indica que o sistema não reco-
nhece as linhas brancas (amare-
las) ou que está temporariamente
cancelado.

3875-5. Utilização dos sistemas de apoio à condução
5
Condução

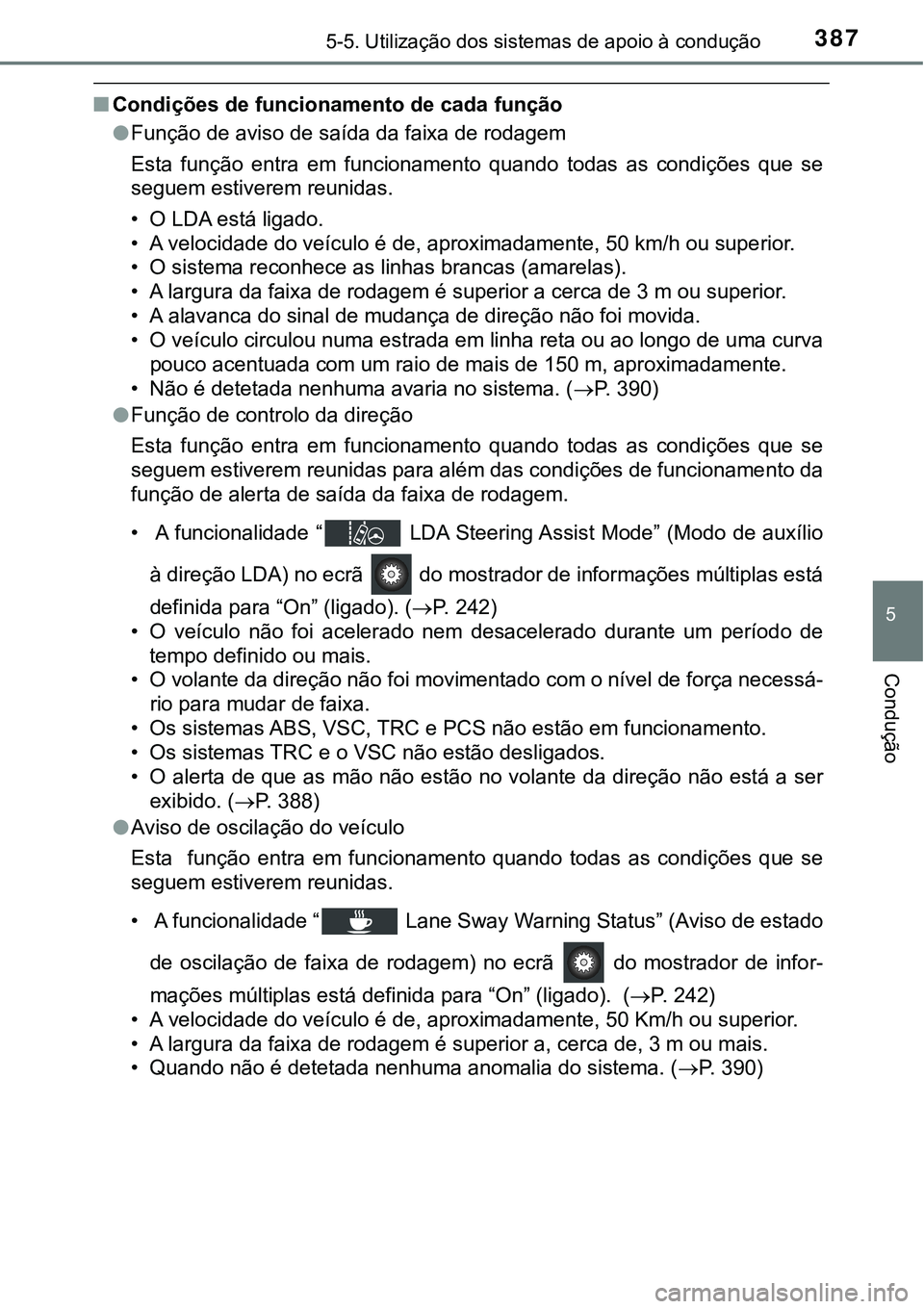

nCondições de funcionamento de cada função
lFunção de aviso de saída da faixa de rodagem
Esta função entra em funcionamento quando todas as condições que se
seguem estiverem reunidas.
• O LDA está ligado.
• A velocidade do veículo é de, aproximadamente, 50 km/h ou superior.
• O sistema reconhece as linhas brancas (amarelas).
• A largura da faixa de rodagem é superior a cerca de 3 m ou superior.
• A alavanca do sinal de mudança de direção não foi movida.
• O veículo circulou numa estrada em linha reta ou ao longo de uma curva
pouco acentuada com um raio de mais de 150 m, aproximadamente.
• Não é detetada nenhuma avaria no sistema. (P. 390)
lFunção de controlo da direção
Esta função entra em funcionamento quando todas as condições que se
seguem estiverem reunidas para além das condições de funcionamento da
função de alerta de saída da faixa de rodagem.
• A funcionalidade “ LDA Steering Assist Mode” (Modo de auxílio
à direção LDA) no ecrã do mostrador de informações múltiplas está
definida para “On” (ligado). (P. 242)
• O veículo não foi acelerado nem desacelerado durante um período de
tempo definido ou mais.
• O volante da direção não foi movimentado com o nível de força necessá-
rio para mudar de faixa.
• Os sistemas ABS, VSC, TRC e PCS não estão em funcionamento.
• Os sistemas TRC e o VSC não estão desligados.
• O alerta de que as mão não estão no volante da direção não está a ser
exibido. (P. 388)
lAviso de oscilação do veículo
Esta função entra em funcionamento quando todas as condições que se
seguem estiverem reunidas.
• A funcionalidade “ Lane Sway Warning Status” (Aviso de estado
de oscilação de faixa de rodagem) no ecrã do mostrador de infor-
mações múltiplas está definida para “On” (ligado). (P. 242)
• A velocidade do veículo é de, aproximadamente, 50 Km/h ou superior.
• A largura da faixa de rodagem é superior a, cerca de, 3 m ou mais.
• Quando não é detetada nenhuma anomalia do sistema. (P. 390)

3885-5. Utilização dos sistemas de apoio à condução

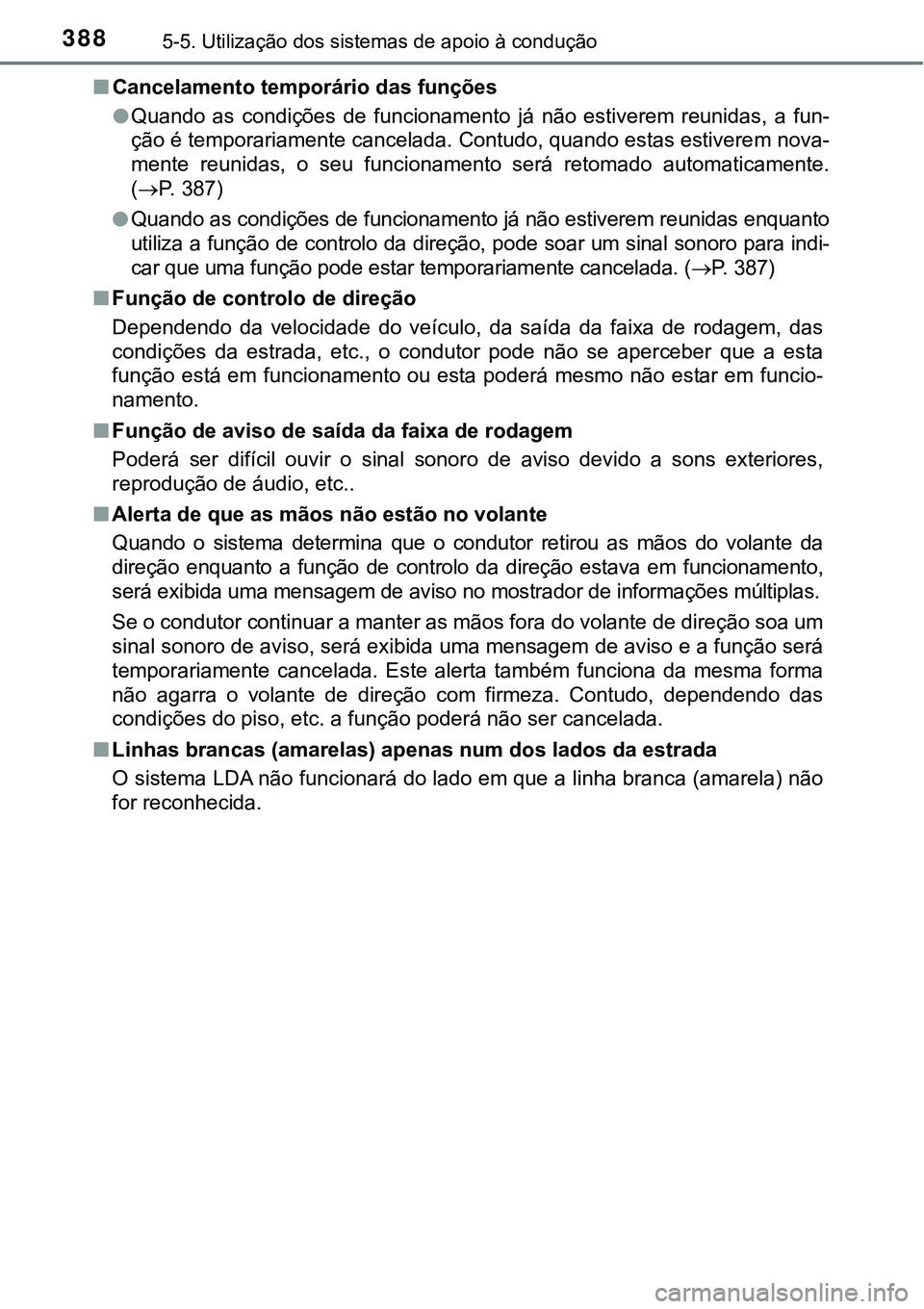

nCancelamento temporário das funções
lQuando as condições de funcionamento já não estiverem reunidas, a fun-
ção é temporariamente cancelada. Contudo, quando estas estiverem nova-
mente reunidas, o seu funcionamento será retomado automaticamente.
(P. 387)
lQuando as condições de funcionamento já não estiverem reunidas enquanto
utiliza a função de controlo da direção, pode soar um sinal sonoro para indi-
car que uma função pode estar temporariamente cancelada. (P. 387)
nFunção de controlo de direção
Dependendo da velocidade do veículo, da saída da faixa de rodagem, das
condições da estrada, etc., o condutor pode não se aperceber que a esta
função está em funcionamento ou esta poderá mesmo não estar em funcio-
namento.
nFunção de aviso de saída da faixa de rodagem
Poderá ser difícil ouvir o sinal sonoro de aviso devido a sons exteriores,
reprodução de áudio, etc..
nAlerta de que as mãos não estão no volante
Quando o sistema determina que o condutor retirou as mãos do volante da
direção enquanto a função de controlo da direção estava em funcionamento,
será exibida uma mensagem de aviso no mostrador de informações múltiplas.
Se o condutor continuar a manter as mãos fora do volante de direção soa um
sinal sonoro de aviso, será exibida uma mensagem de aviso e a função será
temporariamente cancelada. Este alerta também funciona da mesma forma
não agarra o volante de direção com firmeza. Contudo, dependendo das
condições do piso, etc. a função poderá não ser cancelada.
nLinhas brancas (amarelas) apenas num dos lados da estrada
O sistema LDA não funcionará do lado em que a linha branca (amarela) não
for reconhecida.
