TOYOTA PRIUS PLUG-IN HYBRID 2016 Manuale duso (in Italian)

2013. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)
3
Quadro strumenti

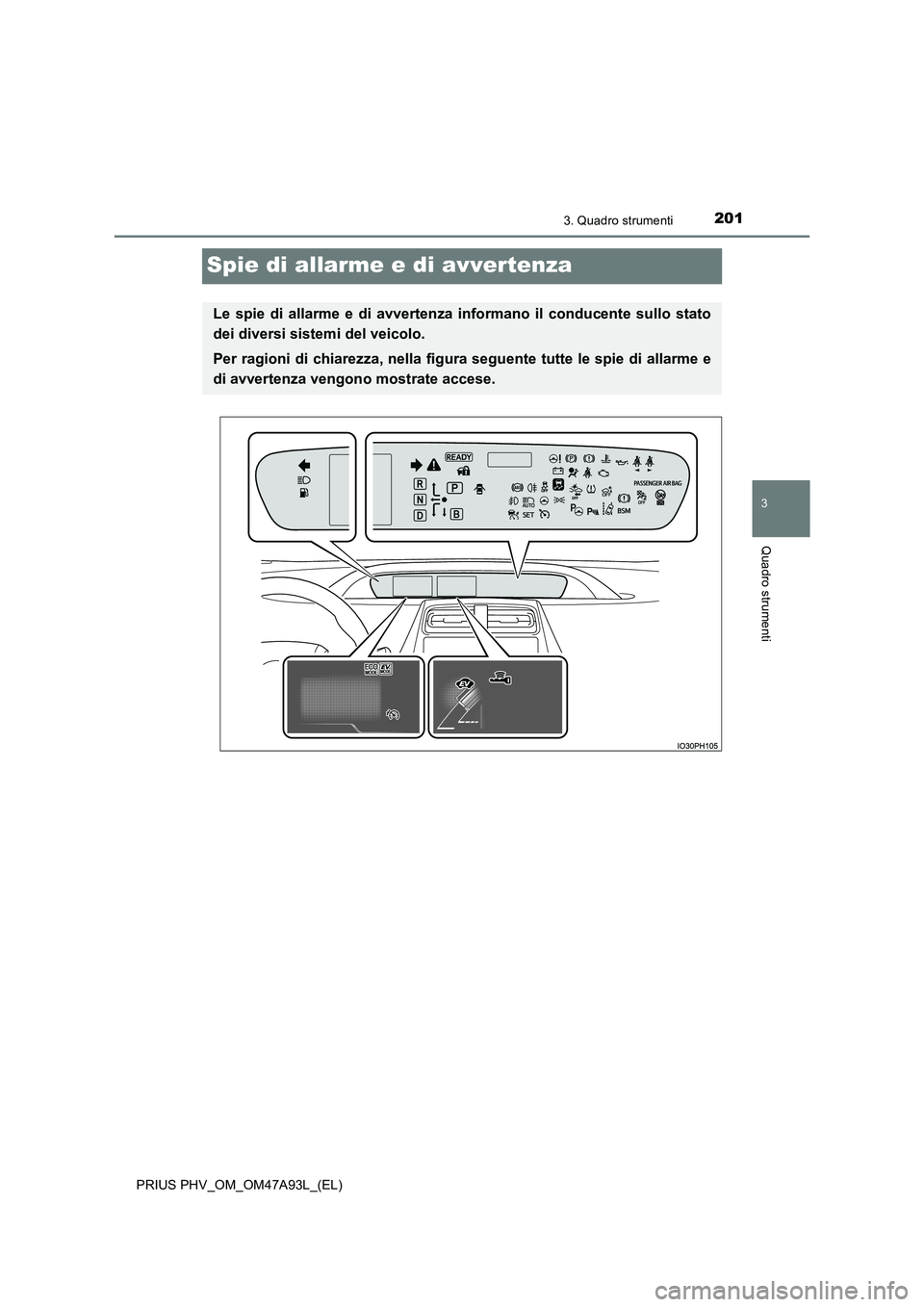

Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza informano il conducente sullo stato
dei diversi sistemi del veicolo.
Per ragioni di chiarezza, nella figura seguente tutte le spie di allarme e
di avvertenza vengono mostrate accese.

2023. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

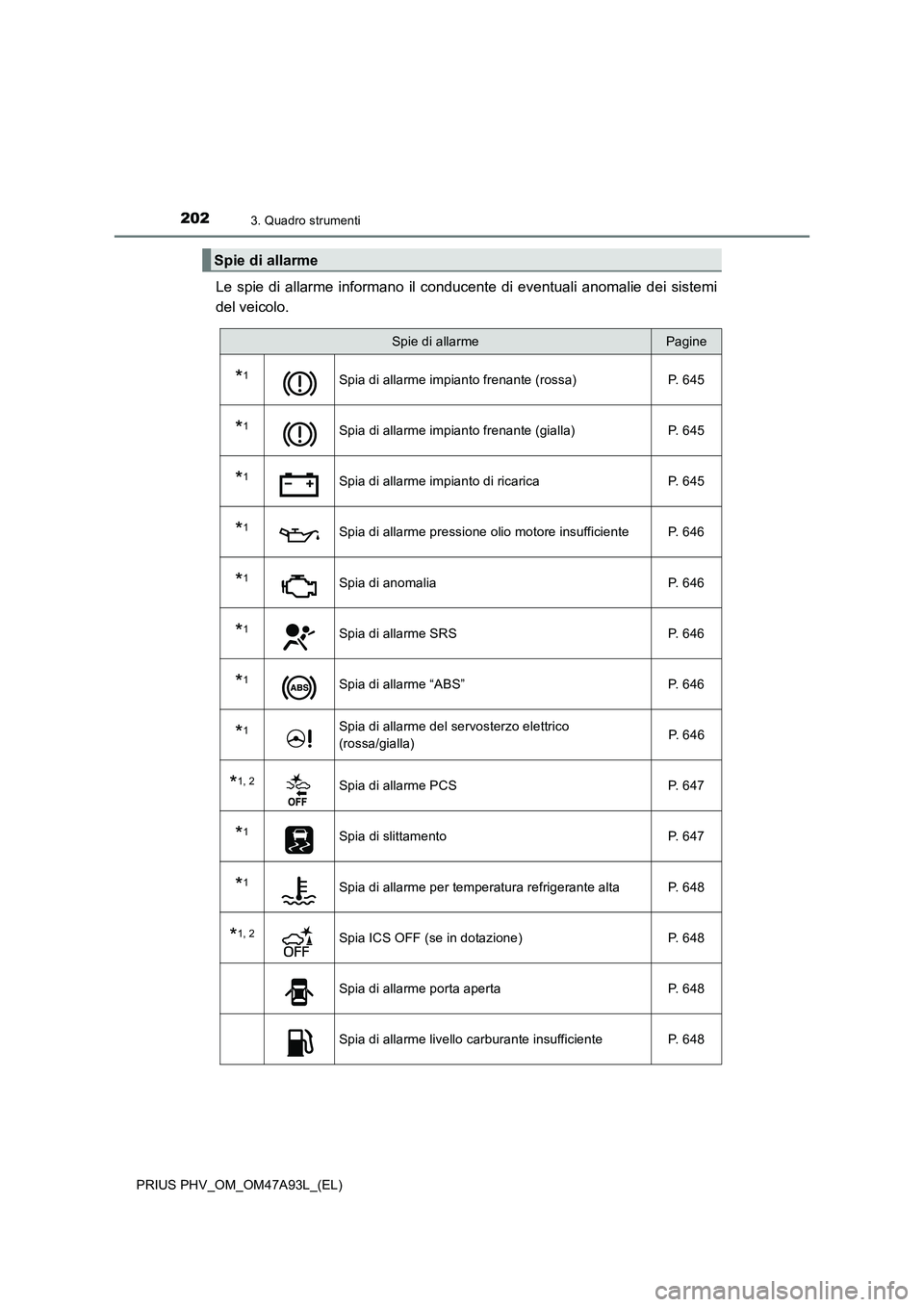

Le spie di allarme informano il conducente di eventuali anomalie dei sistemi
del veicolo.
Spie di allarme
Spie di allarmePagine
*1Spia di allarme impianto frenante (rossa) P. 645
*1Spia di allarme impianto frenante (gialla) P. 645
*1Spia di allarme impianto di ricarica P. 645
*1Spia di allarme pressione olio motore insufficiente P. 646
*1Spia di anomalia P. 646
*1Spia di allarme SRS P. 646
*1Spia di allarme “ABS” P. 646
*1Spia di allarme del servosterzo elettrico
(rossa/gialla) P. 6 4 6
*1, 2Spia di allarme PCS P. 647
*1Spia di slittamento P. 647
*1Spia di allarme per temperatura refrigerante alta P. 648
*1, 2Spia ICS OFF (se in dotazione) P. 648
Spia di allarme porta aperta P. 648
Spia di allarme livello carburante insufficiente P. 648

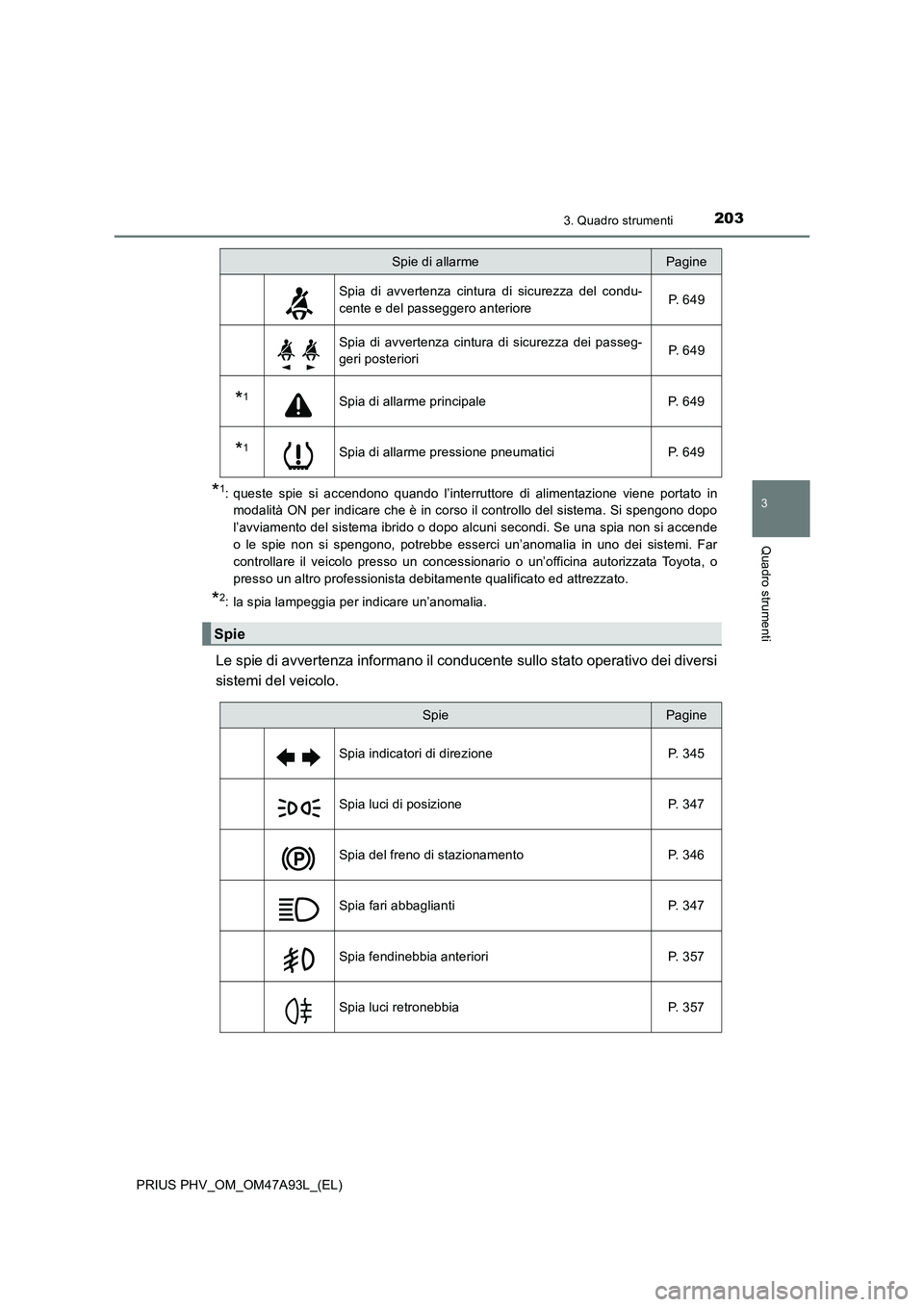

2033. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)
*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo alcuni secondi. Se una spia non si accende
o le spie non si spengono, potrebbe esserci un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota, o
presso un altro professionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare un’anomalia.
Le spie di avvertenza informano il conducente sullo stato operativo dei diversi
sistemi del veicolo.
Spia di avvertenza cintura di sicurezza del condu-
cente e del passeggero anterioreP. 6 4 9
Spia di avvertenza cintura di sicurezza dei passeg-
geri posterioriP. 6 4 9
*1Spia di allarme principale P. 649
*1Spia di allarme pressione pneumatici P. 649
Spie
Spie di allarmePagine
SpiePagine
Spia indicatori di direzione P. 345
Spia luci di posizione P. 347
Spia del freno di stazionamento P. 346
Spia fari abbaglianti P. 347
Spia fendinebbia anteriori P. 357
Spia luci retronebbia P. 357

2043. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

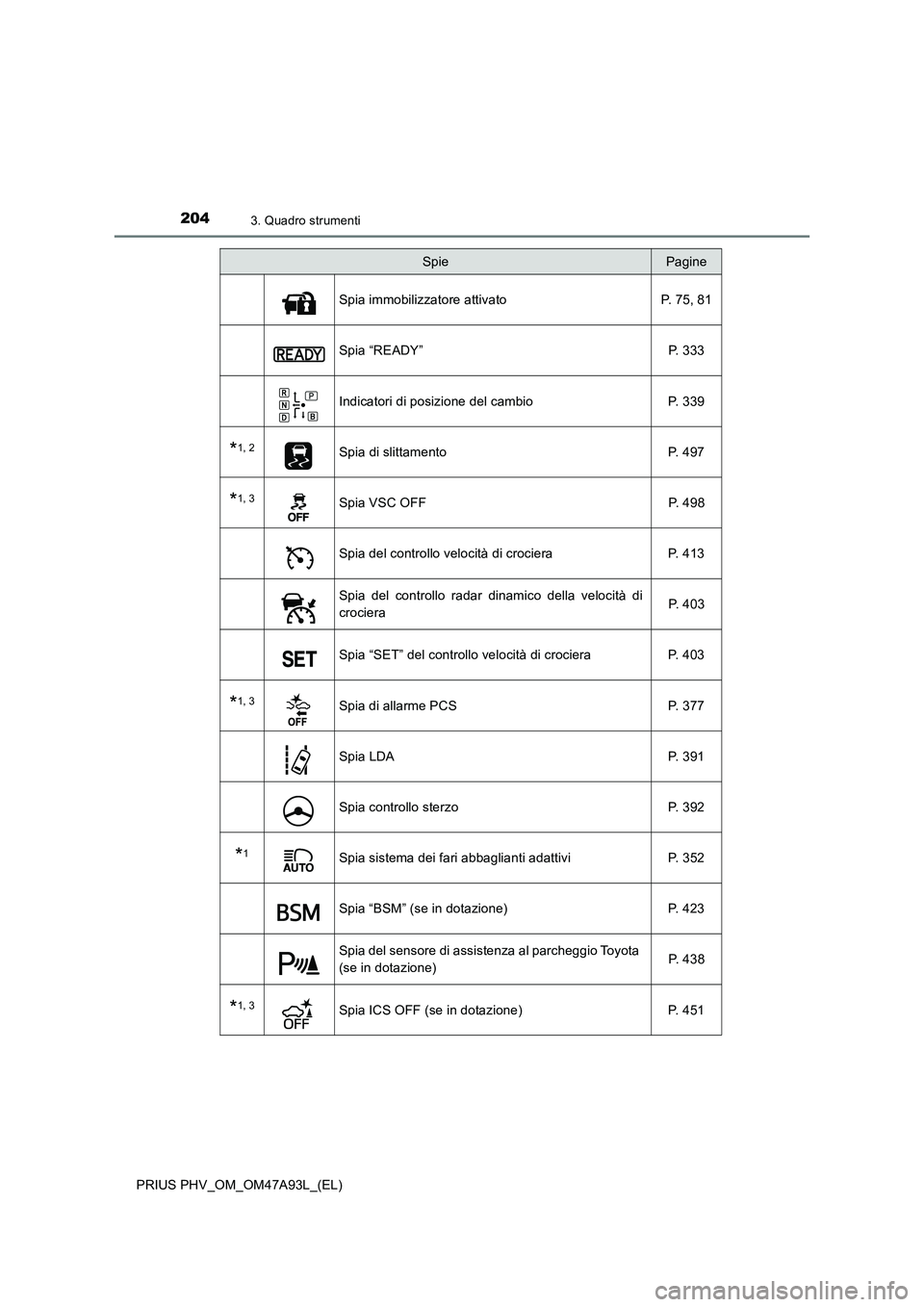

Spia immobilizzatore attivato P. 75, 81
Spia “READY” P. 333
Indicatori di posizione del cambio P. 339
*1, 2Spia di slittamento P. 497
*1, 3Spia VSC OFF P. 498
Spia del controllo velocità di crociera P. 413
Spia del controllo radar dinamico della velocità di
crociera P. 4 0 3
Spia “SET” del controllo velocità di crociera P. 403
*1, 3Spia di allarme PCS P. 377
Spia LDA P. 391
Spia controllo sterzo P. 392
*1Spia sistema dei fari abbaglianti adattivi P. 352
Spia “BSM” (se in dotazione) P. 423
Spia del sensore di assistenza al parcheggio Toyota
(se in dotazione) P. 4 3 8
*1, 3Spia ICS OFF (se in dotazione) P. 451
SpiePagine

2053. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

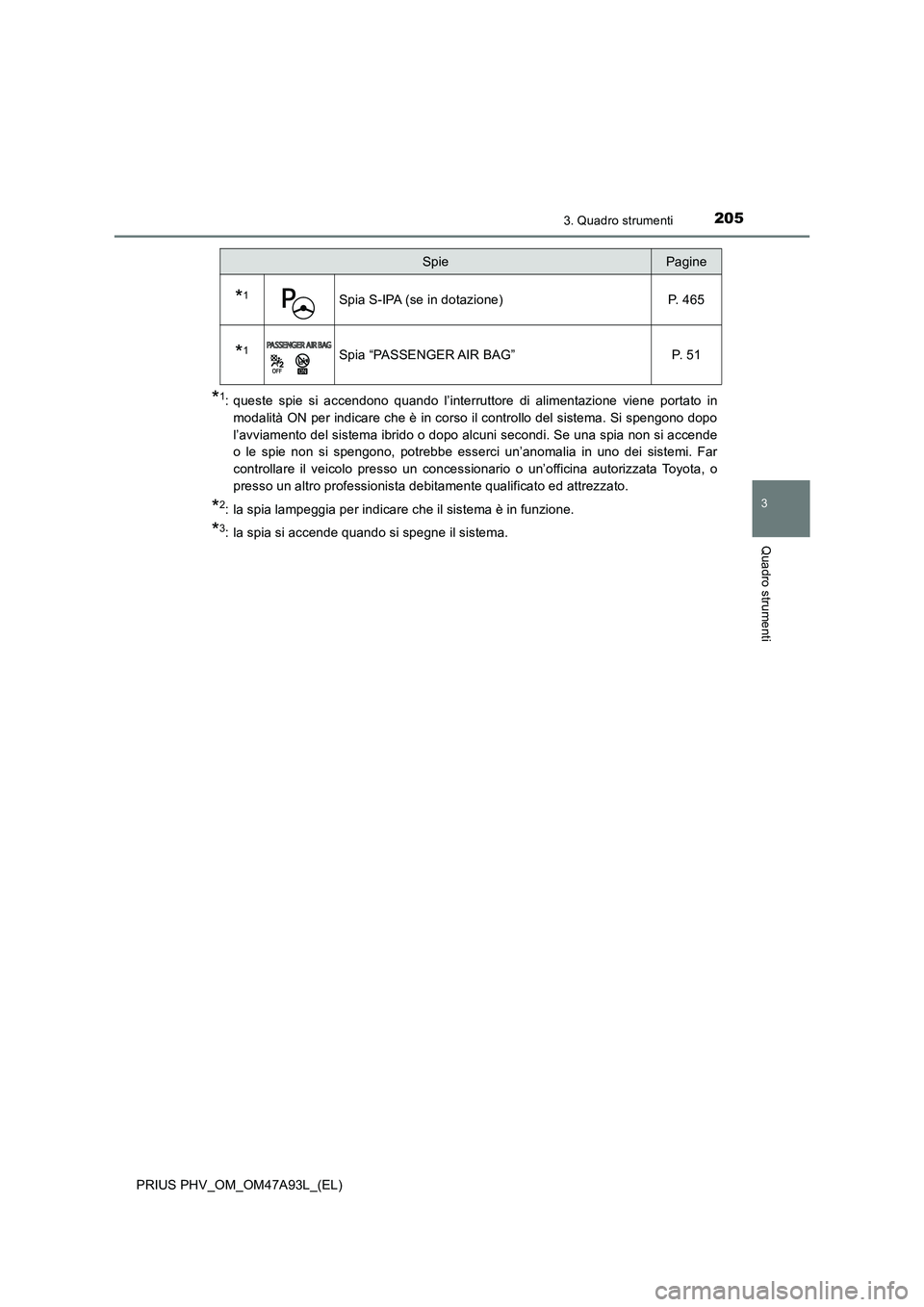

*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo alcuni secondi. Se una spia non si accende
o le spie non si spengono, potrebbe esserci un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota, o
presso un altro professionista debitamente qualificato ed attrezzato.
*2: la spia lampeggia per indicare che il sistema è in funzione.
*3: la spia si accende quando si spegne il sistema.
*1Spia S-IPA (se in dotazione) P. 465
*1Spia “PASSENGER AIR BAG” P. 51
SpiePagine

2063. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)■

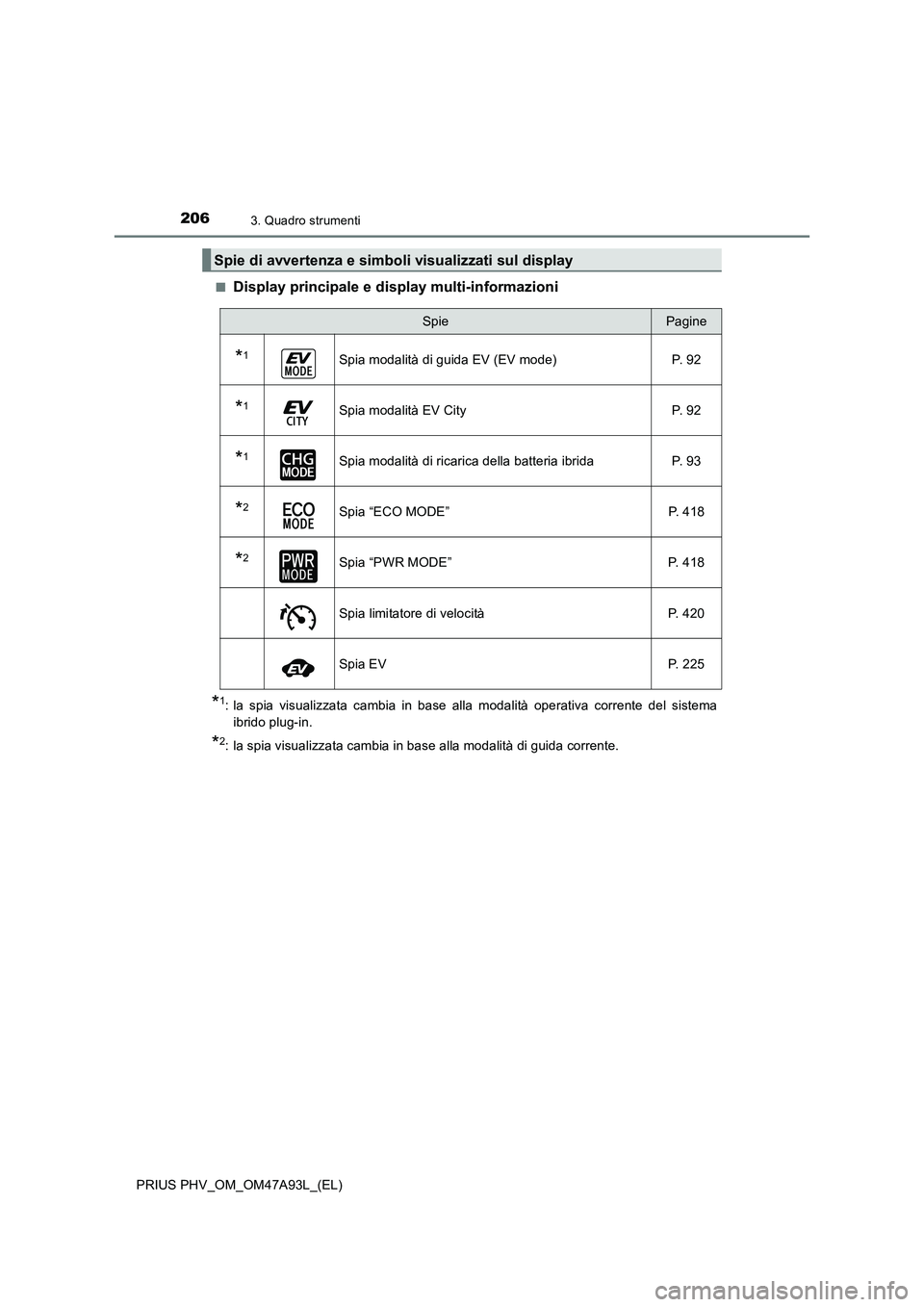

Display principale e display multi-informazioni
*1: la spia visualizzata cambia in base alla modalità operativa corrente del sistema
ibrido plug-in.
*2: la spia visualizzata cambia in base alla modalità di guida corrente.
Spie di avvertenza e simboli visualizzati sul display
SpiePagine
*1Spia modalità di guida EV (EV mode) P. 92
*1Spia modalità EV City P. 92
*1Spia modalità di ricarica della batteria ibrida P. 93
*2Spia “ECO MODE” P. 418
*2Spia “PWR MODE” P. 418
Spia limitatore di velocità P. 420
Spia EV P. 225

2073. Quadro strumenti
3
Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)■

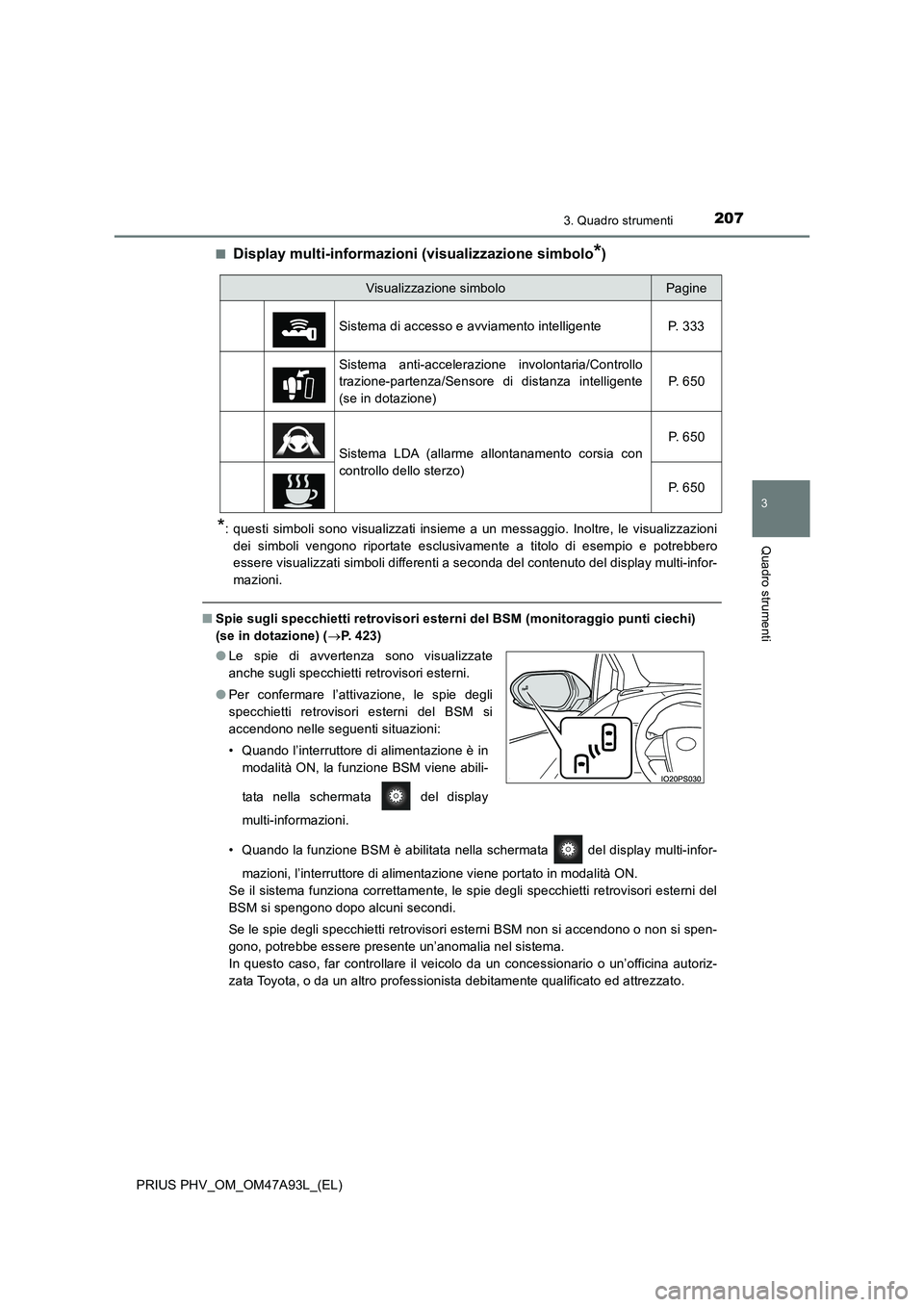

Display multi-informazioni (visualizzazione simbolo*)
*: questi simboli sono visualizzati insieme a un messaggio. Inoltre, le visualizzazioni
dei simboli vengono riportate esclusivamente a titolo di esempio e potrebbero
essere visualizzati simboli differenti a seconda del contenuto del display multi-infor-
mazioni.
■Spie sugli specchietti retrovisori esterni del BSM (monitoraggio punti ciechi)
(se in dotazione) (P. 423)
• Quando la funzione BSM è abilitata nella schermata del display multi-infor-
mazioni, l’interruttore di alimentazione viene portato in modalità ON.
Se il sistema funziona correttamente, le spie degli specchietti retrovisori esterni del
BSM si spengono dopo alcuni secondi.
Se le spie degli specchietti retrovisori esterni BSM non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia nel sistema.
In questo caso, far controllare il veicolo da un concessionario o un’officina autoriz-
zata Toyota, o da un altro professionista debitamente qualificato ed attrezzato.
Visualizzazione simboloPagine
Sistema di accesso e avviamento intelligente P. 333
Sistema anti-accelerazione involontaria/Controllo
trazione-partenza/Sensore di distanza intelligente
(se in dotazione)P. 6 5 0
Sistema LDA (allarme allontanamento corsia con
controllo dello sterzo)P. 6 5 0
P. 6 5 0
●Le spie di avvertenza sono visualizzate
anche sugli specchietti retrovisori esterni.
●Per confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
• Quando l’interruttore di alimentazione è in
modalità ON, la funzione BSM viene abili-
tata nella schermata del display
multi-informazioni.

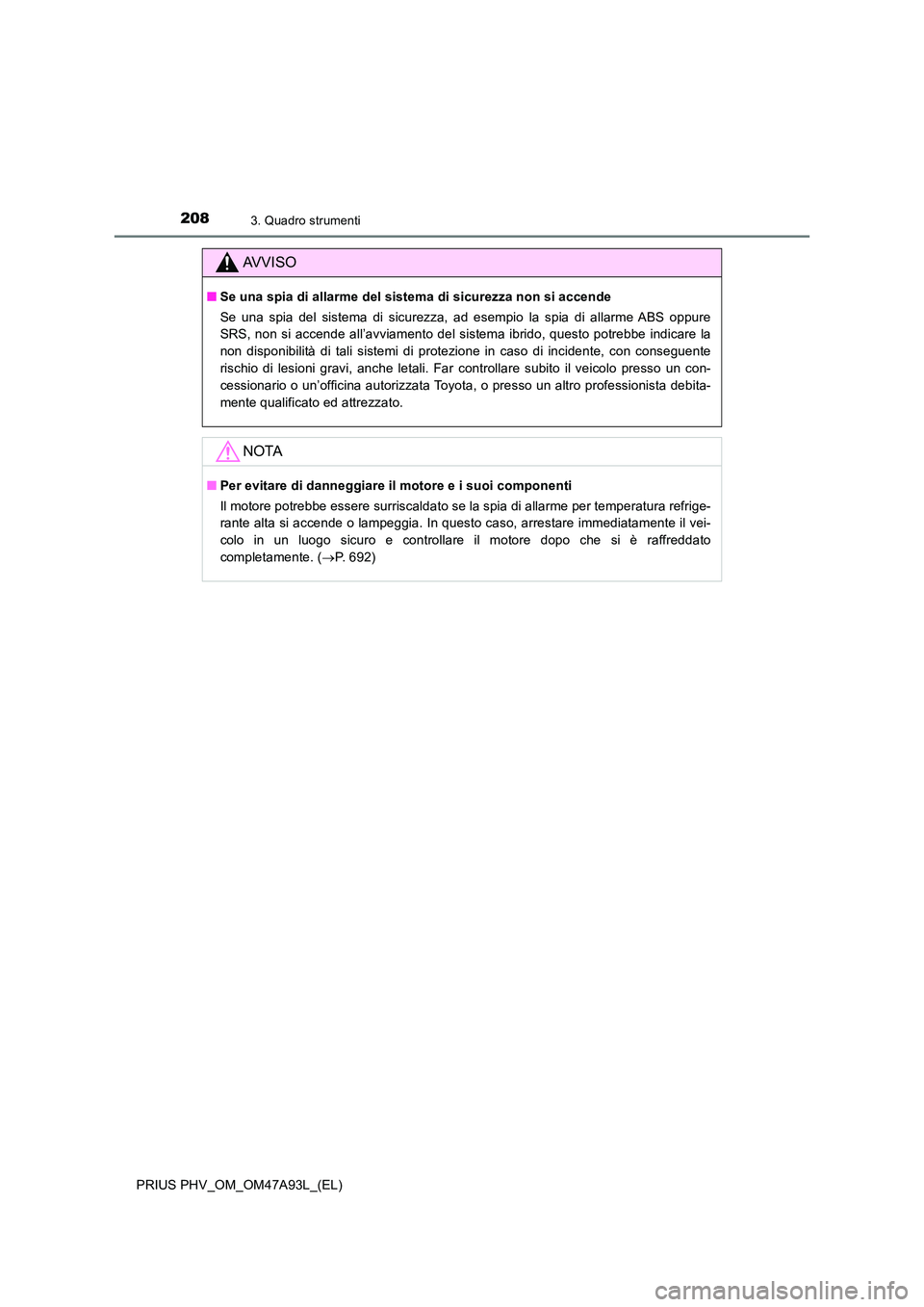

2083. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad esempio la spia di allarme ABS oppure
SRS, non si accende all’avviamento del sistema ibrido, questo potrebbe indicare la
non disponibilità di tali sistemi di protezione in caso di incidente, con conseguente
rischio di lesioni gravi, anche letali. Far controllare subito il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso un altro professionista debita-
mente qualificato ed attrezzato.
NOTA
■ Per evitare di danneggiare il motore e i suoi componenti
Il motore potrebbe essere surriscaldato se la spia di allarme per temperatura refrige-
rante alta si accende o lampeggia. In questo caso, arrestare immediatamente il vei-
colo in un luogo sicuro e controllare il motore dopo che si è raffreddato
completamente. ( P. 692)

2093. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)
3
Quadro strumenti

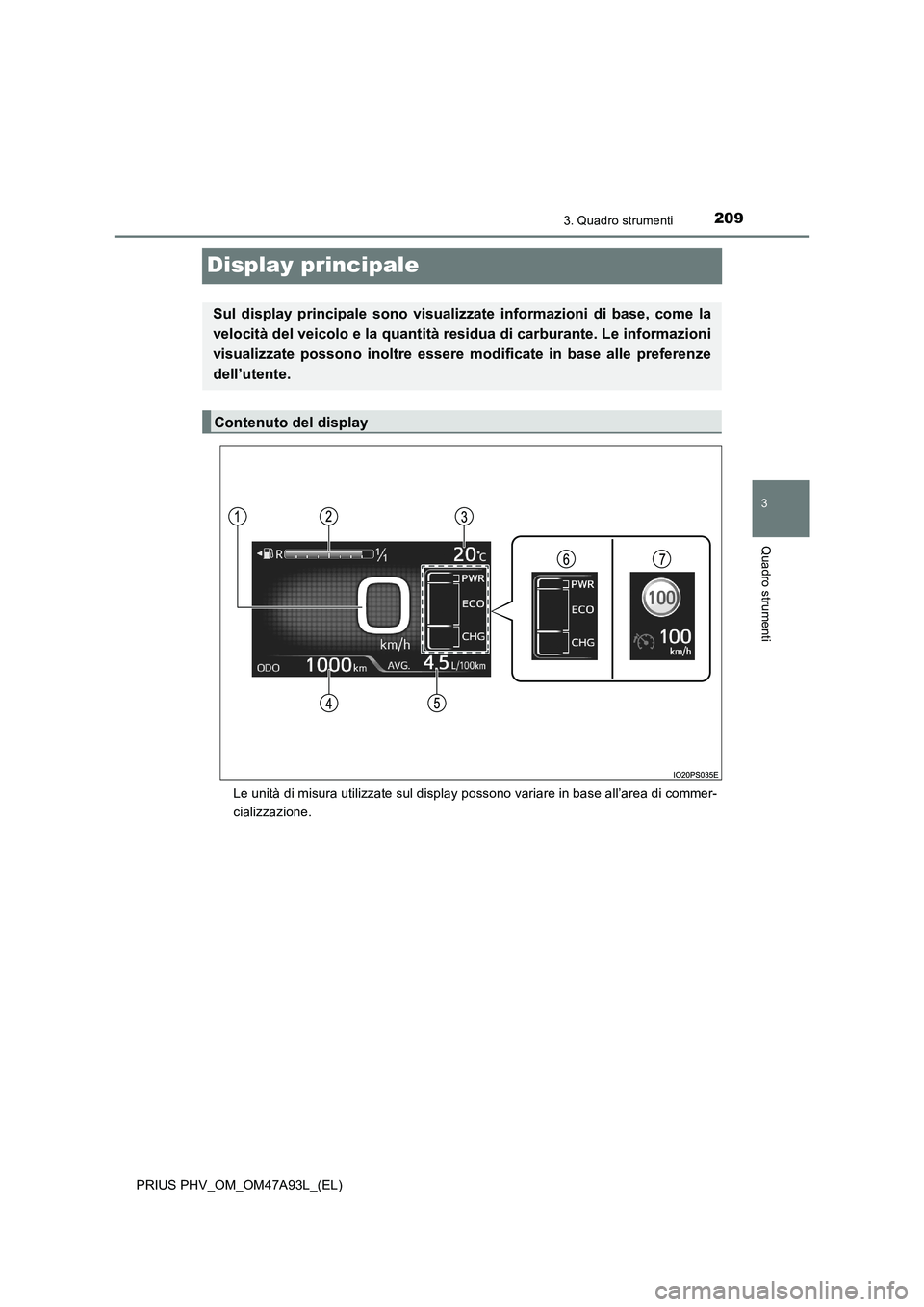

Display principale
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Sul display principale sono visualizzate informazioni di base, come la
velocità del veicolo e la quantità residua di carburante. Le informazioni
visualizzate possono inoltre essere modificate in base alle preferenze
dell’utente.
Contenuto del display

2103. Quadro strumenti
PRIUS PHV_OM_OM47A93L_(EL)

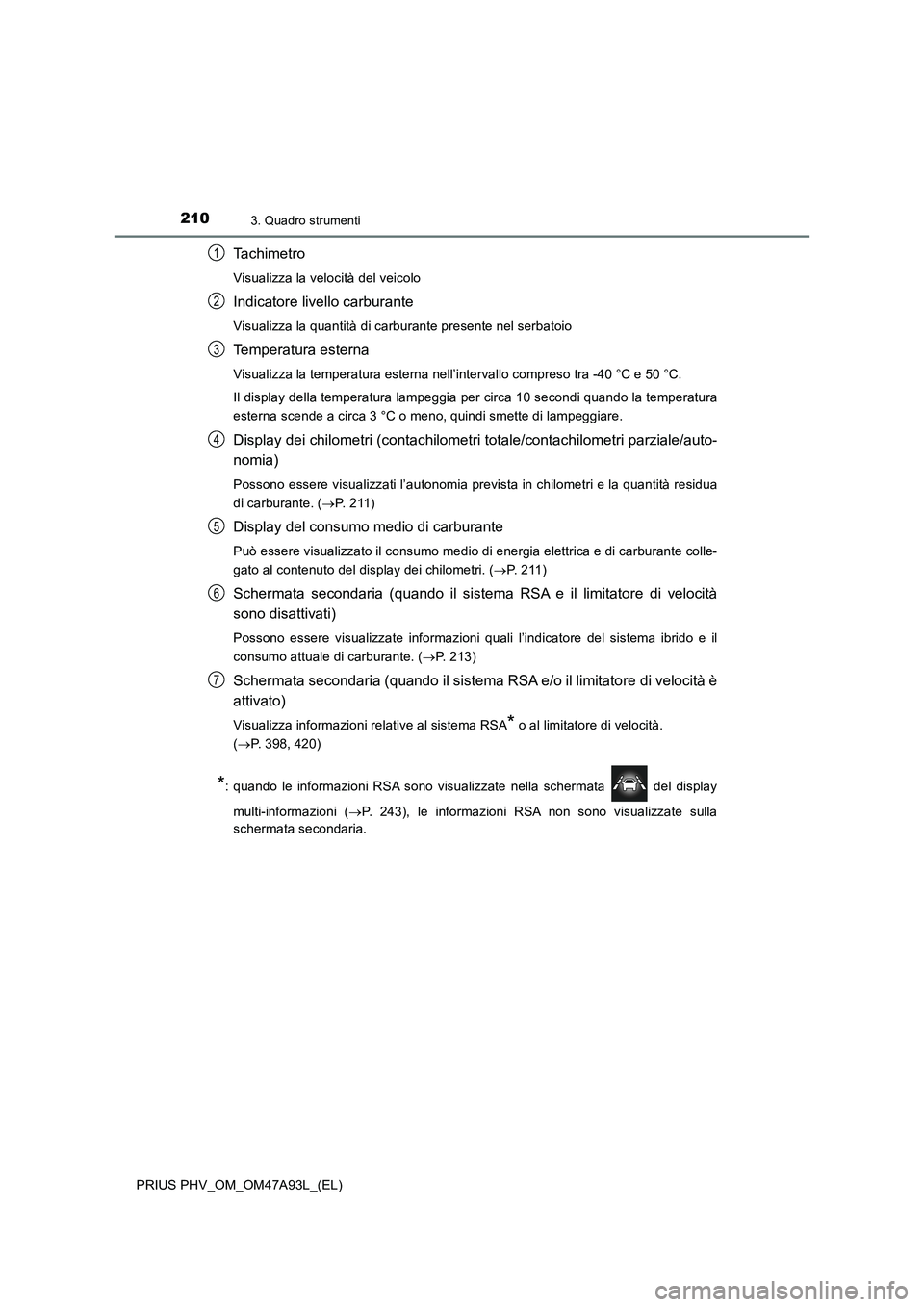

Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Temperatura esterna
Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
Il display della temperatura lampeggia per circa 10 secondi quando la temperatura
esterna scende a circa 3 °C o meno, quindi smette di lampeggiare.
Display dei chilometri (contachilometri totale/contachilometri parziale/auto-
nomia)
Possono essere visualizzati l’autonomia prevista in chilometri e la quantità residua
di carburante. (P. 2 1 1 )
Display del consumo medio di carburante
Può essere visualizzato il consumo medio di energia elettrica e di carburante colle-
gato al contenuto del display dei chilometri. (P. 2 1 1 )
Schermata secondaria (quando il sistema RSA e il limitatore di velocità
sono disattivati)
Possono essere visualizzate informazioni quali l’indicatore del sistema ibrido e il
consumo attuale di carburante. (P. 213)
Schermata secondaria (quando il sistema RSA e/o il limitatore di velocità è
attivato)
Visualizza informazioni relative al sistema RSA* o al limitatore di velocità.
(P. 398, 420)
*: quando le informazioni RSA sono visualizzate nella schermata del display
multi-informazioni (P. 243), le informazioni RSA non sono visualizzate sulla
schermata secondaria.
1
2
3
4
5
6
7
