4015-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

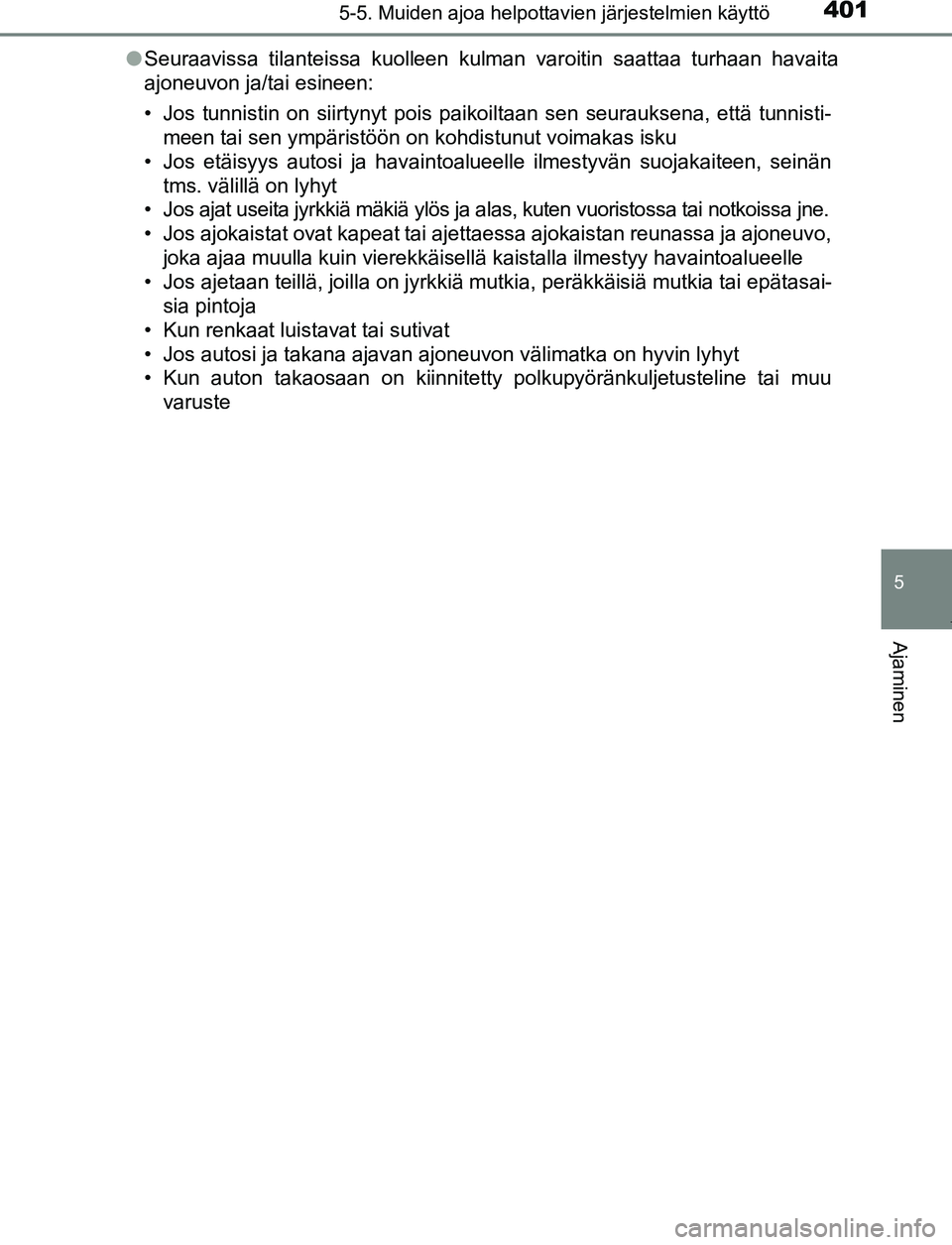

●Seuraavissa tilanteissa kuolleen kulman varoitin saattaa turhaan havaita
ajoneuvon ja/tai esineen:
• Jos tunnistin on siirtynyt pois paikoiltaan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdistunut voimakas isku
• Jos etäisyys autosi ja havaintoalueelle ilmestyvän suojakaiteen, seinän tms. välillä on lyhyt
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten vuoristossa tai notkoissa jne.
• Jos ajokaistat ovat kapeat tai ajettaessa ajokaistan reunassa ja ajoneuvo, joka ajaa muulla kuin vierekkäisellä kaistalla ilmestyy havaintoalueelle
• Jos ajetaan teillä, joilla on jyrkkiä mutkia, peräkkäisiä mutkia tai epätasai-
sia pintoja
• Kun renkaat luistavat tai sutivat
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Kun auton takaosaan on kiinnitetty polkupyöränkuljetusteline tai muu varuste
OM47A89FI.book Page 401 Monday, February 13, 2017 3:39 PM

4025-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI

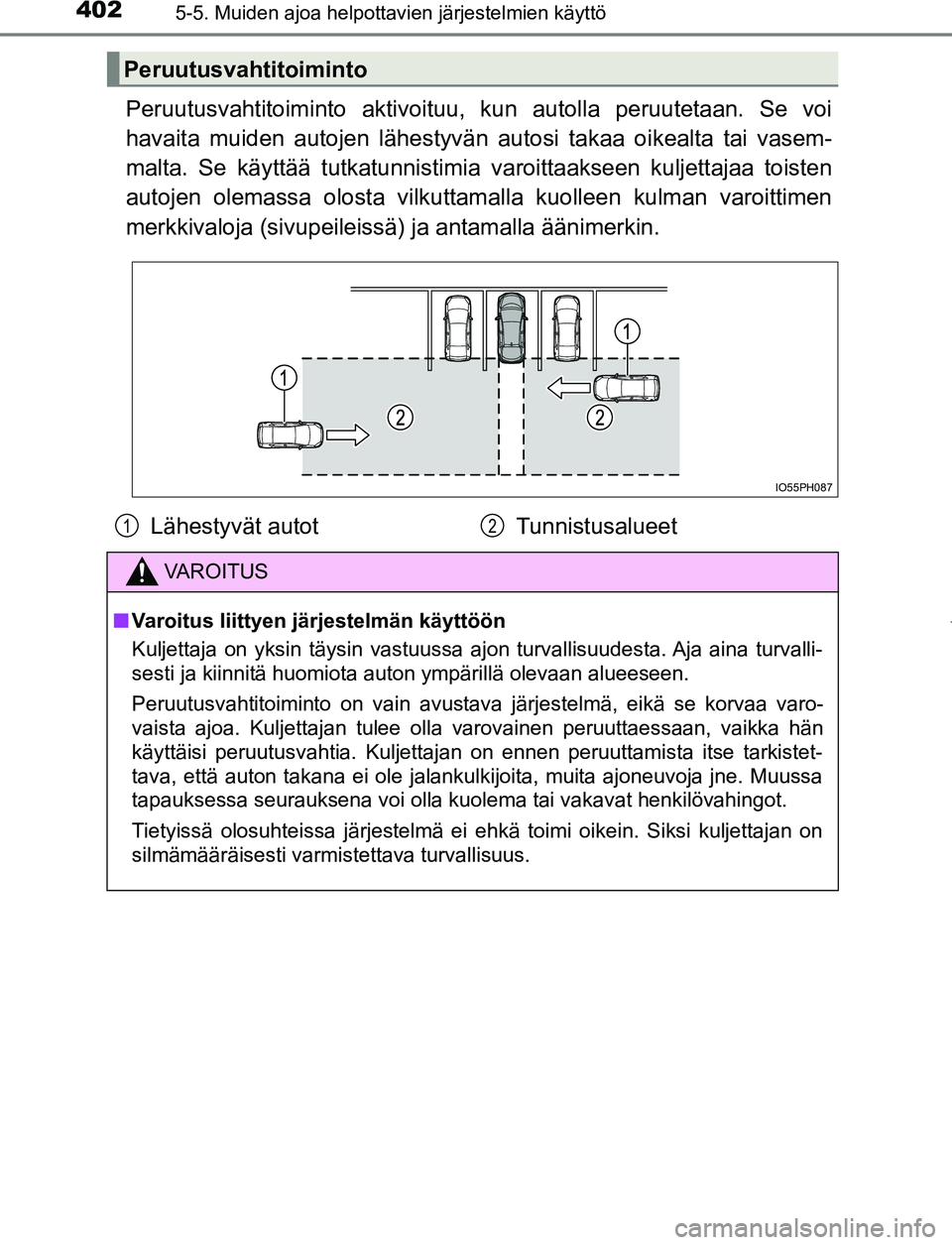

Peruutusvahtitoiminto aktivoituu, kun autolla peruutetaan. Se voi
havaita muiden autojen lähestyvän autosi takaa oikealta tai vasem-
malta. Se käyttää tutkatunnistimia varoittaakseen kuljettajaa toisten
autojen olemassa olosta vilkuttama lla kuolleen kulman varoittimen
merkkivaloja (sivupeileissä ) ja antamalla äänimerkin.
Peruutusvahtitoiminto
IO55PH087
Lähestyvät autot Tunnistusalueet
VAROITUS
■ Varoitus liittyen järjestelmän käyttöön
Kuljettaja on yksin täysin vastuussa ajon turvallisuudesta. Aja aina turvalli-
sesti ja kiinnitä huomiota auton ympärillä olevaan alueeseen.
Peruutusvahtitoiminto on vain avustava järjestelmä, eikä se korvaa varo-
vaista ajoa. Kuljettajan tulee olla varovainen peruuttaessaan, vaikka hän
käyttäisi peruutusvahtia. Kuljettajan on ennen peruuttamista itse tarkistet-
tava, että auton takana ei ole jalankulkijoita, muita ajoneuvoja jne. Muussa
tapauksessa seurauksena voi olla kuolema tai vakavat henkilövahingot.
Tietyissä olosuhteissa järjestelmä ei ehkä toimi oikein. Siksi kuljettajan on
silmämääräisesti varmistettava turvallisuus.
12
OM47A89FI.book Page 402 Monday, February 13, 2017 3:39 PM

4035-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

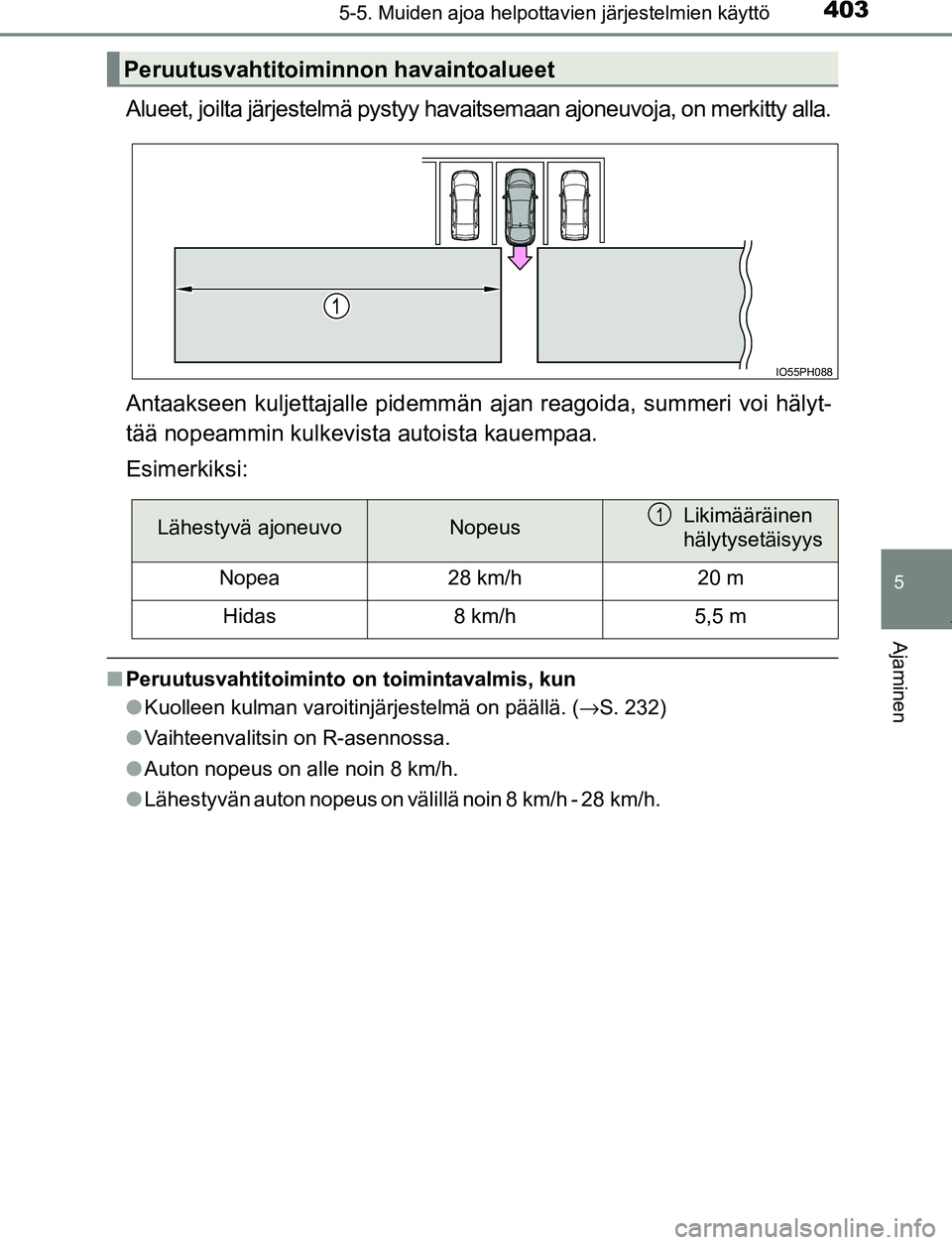

Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty alla.
Antaakseen kuljettajalle pidemmän ajan reagoida, summeri voi hälyt-
tää nopeammin kulkevista autoista kauempaa.
Esimerkiksi:
■ Peruutusvahtitoiminto on toimintavalmis, kun
●Kuolleen kulman varoitinjärjestelmä on päällä. ( →S. 232)
● Vaihteenvalitsin on R-asennossa.
● Auton nopeus on alle noin 8 km/h.
● Lähestyvän auton nopeus on välillä noin 8 km/h - 28 km/h.
Peruutusvahtitoiminnon havaintoalueet
IO55PH088
Lähestyvä ajoneuvoNopeusLikimääräinen
hälytysetäisyys
Nopea28 km/h20 m
Hidas8 km/h5,5 m
1
OM47A89FI.book Page 403 Monday, February 13, 2017 3:39 PM

4045-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI■

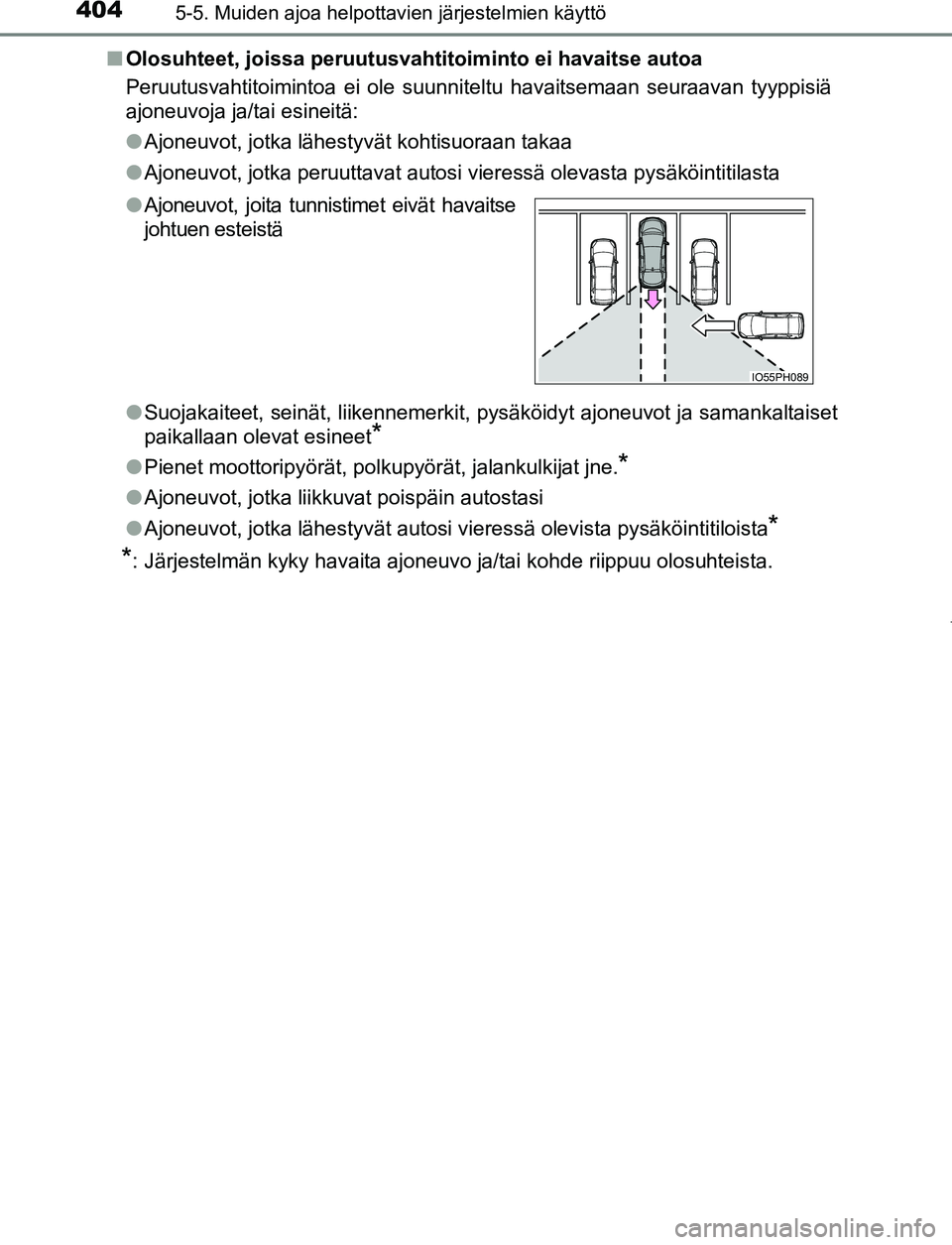

Olosuhteet, joissa peruutusvahtitoiminto ei havaitse autoa
Peruutusvahtitoimintoa ei ole suunniteltu havaitsemaan seuraavan tyyppisiä
ajoneuvoja ja/tai esineitä:
●Ajoneuvot, jotka lähestyvät kohtisuoraan takaa
● Ajoneuvot, jotka peruuttavat autosi vieressä olevasta pysäköintitilasta
● Suojakaiteet, seinät, liikennemerkit, pysäköidyt ajoneuvot ja samankaltaiset
paikallaan olevat esineet
*
●Pienet moottoripyörät, polkupyörät, jalankulkijat jne.*
●Ajoneuvot, jotka liikkuvat poispäin autostasi
● Ajoneuvot, jotka lähestyvät autosi vieressä olevista pysäköintitiloista
*
*
: Järjestelmän kyky havaita ajoneuvo ja/tai kohde riippuu olosuhteista.
●
Ajoneuvot, joita tunnistimet eivät havaitse
johtuen esteistä
IO55PH089
OM47A89FI.book Page 404 Monday, February 13, 2017 3:39 PM

4055-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

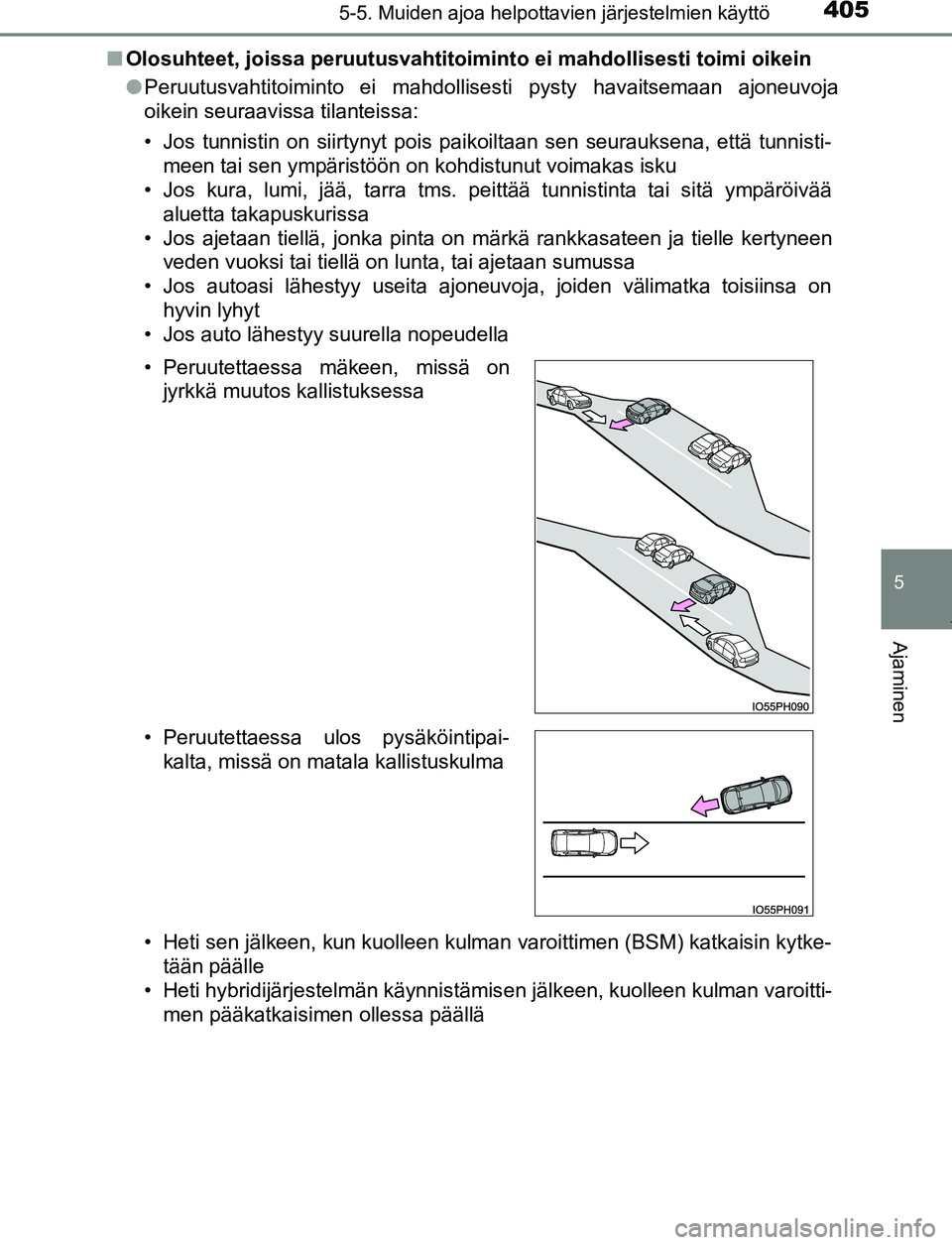

■Olosuhteet, joissa peruutusvahtitoiminto ei mahdollisesti toimi oikein
●Peruutusvahtitoiminto ei mahdollisesti pysty havaitsemaan ajoneuvoja
oikein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoiltaan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdistunut voimakas isku
• Jos kura, lumi, jää, tarra tms. peittää tunnistinta tai sitä ympäröivää
aluetta takapuskurissa
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kertyneen veden vuoksi tai tiellä on lunta, tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneuvoja, joiden välimatka toisiinsa on hyvin lyhyt
• Jos auto lähestyy suurella nopeudella
• Heti sen jälkeen, kun kuolleen kulman varoittimen (BSM) katkaisin kytke- tään päälle
• Heti hybridijärjestelmän käynnistämis en jälkeen, kuolleen kulman varoitti-
men pääkatkaisimen ollessa päällä
• Peruutettaessa mäkeen, missä on
jyrkkä muutos kallistuksessa
• Peruutettaessa ulos pysäköintipai- kalta, missä on matala kallistuskulma
OM47A89FI.book Page 405 Monday, February 13, 2017 3:39 PM

4065-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI●

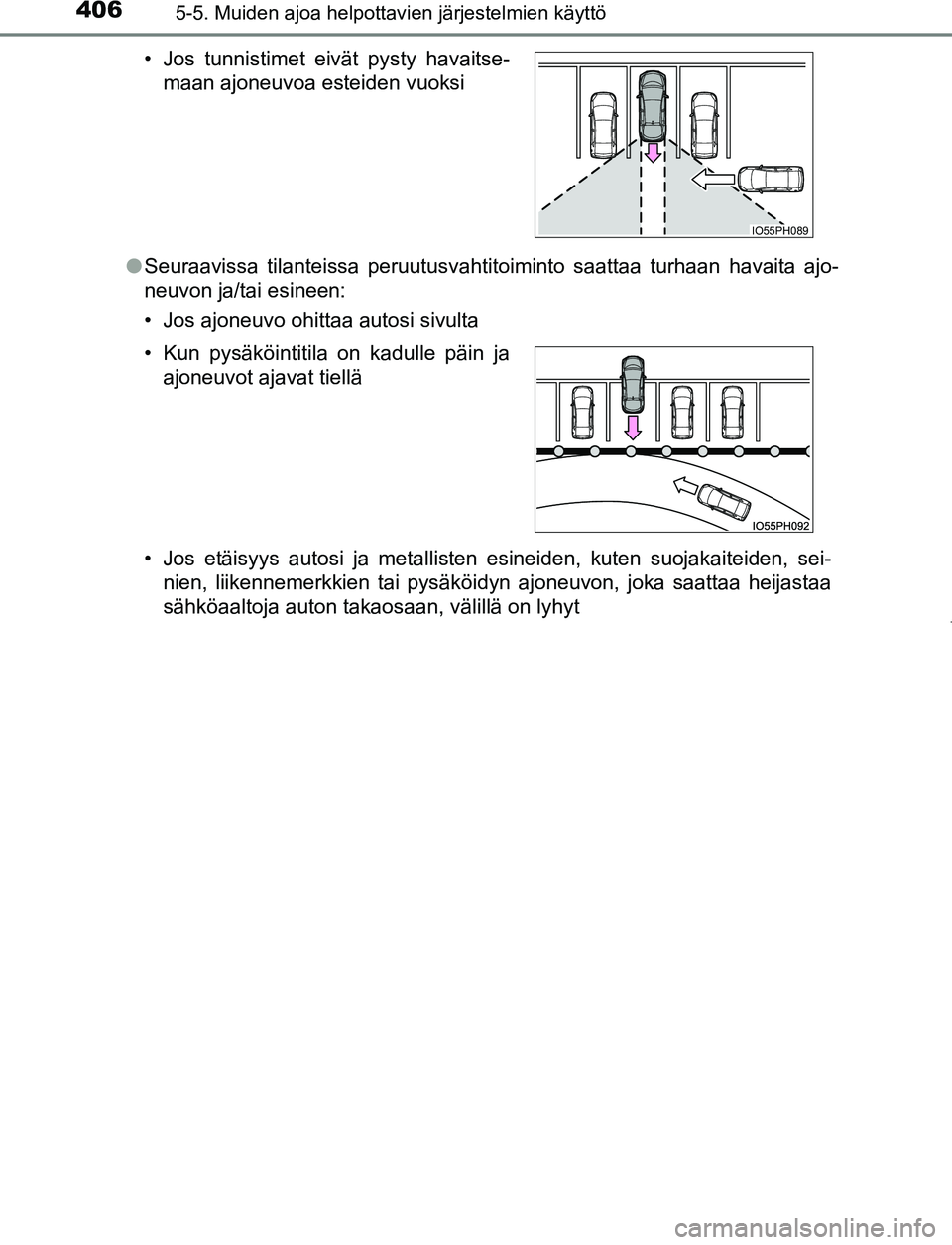

Seuraavissa tilanteissa peruutusvahtitoiminto saattaa turhaan havaita ajo-
neuvon ja/tai esineen:
• Jos ajoneuvo ohittaa autosi sivulta
• Jos etäisyys autosi ja metallisten esineiden, kuten suojakaiteiden, sei-
nien, liikennemerkkien tai pysäköidyn ajoneuvon, joka saattaa heijastaa
sähköaaltoja auton takaosaan, välillä on lyhyt
• Jos tunnistimet eivät pysty havaitse-
maan ajoneuvoa esteiden vuoksi
• Kun pysäköintitila on kadulle päin ja ajoneuvot ajavat tiellä
IO55PH089
OM47A89FI.book Page 406 Monday, February 13, 2017 3:39 PM

4075-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

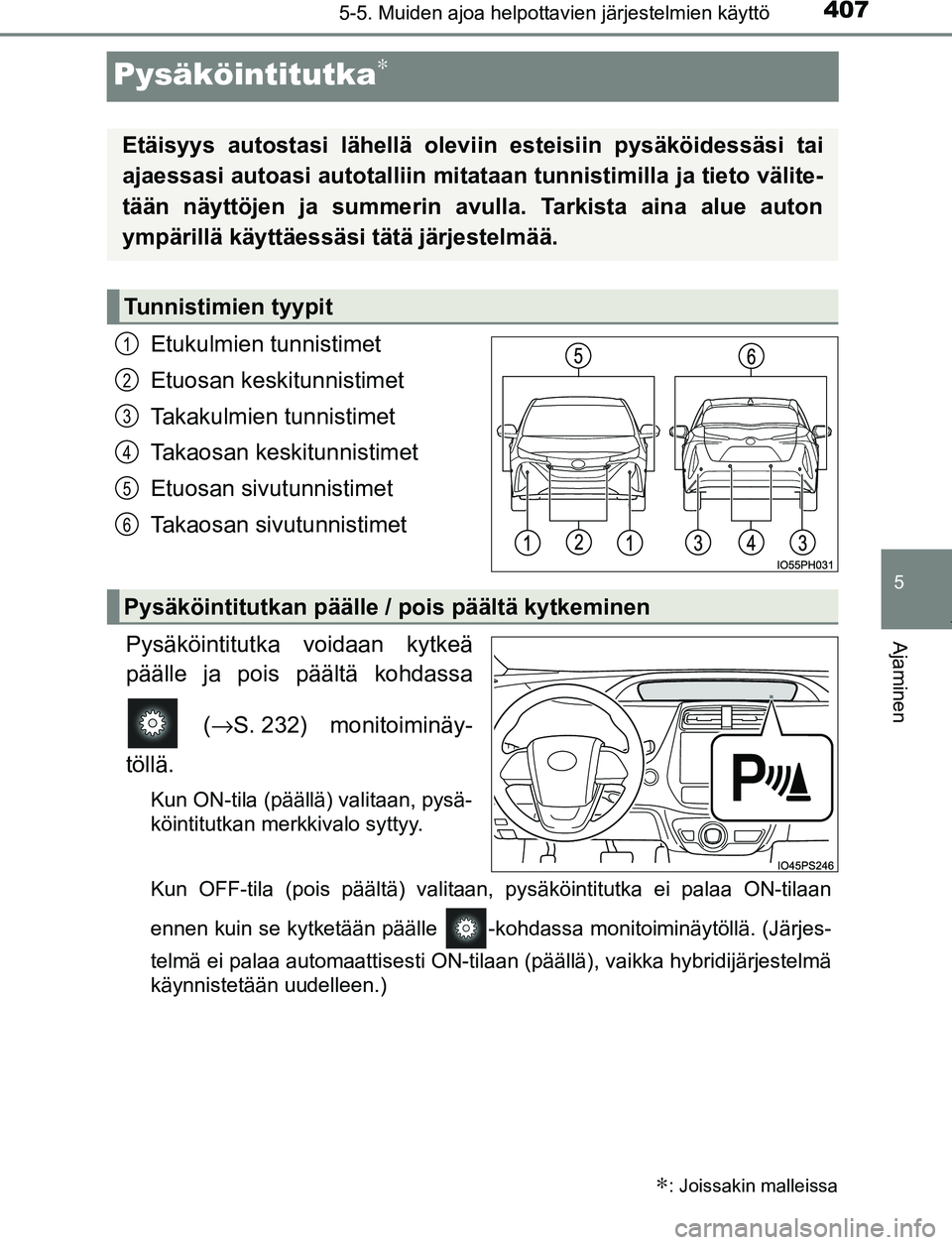

Pysäköintitutka∗
Etukulmien tunnistimet
Etuosan keskitunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet
Etuosan sivutunnistimet
Takaosan sivutunnistimet
Pysäköintitutka voidaan kytkeä
päälle ja pois päältä kohdassa (→S. 232) monitoiminäy-
töllä.
Kun ON-tila (päällä) valitaan, pysä-
köintitutkan merkkivalo syttyy.
Kun OFF-tila (pois päältä) valitaan, pysäköintitutka ei palaa ON-tilaan
ennen kuin se kytketään päälle -kohdassa monitoiminäytöllä. (Järjes-
telmä ei palaa automaattisesti ON-tilaan (päällä), vaikka hybridijärjestelmä
käynnistetään uudelleen.)
∗: Joissakin malleissa
Etäisyys autostasi lähellä olev iin esteisiin pysäköidessäsi tai
ajaessasi autoasi autotalliin mitataan tunnistimilla ja tieto välite-
tään näyttöjen ja summerin avulla. Tarkista aina alue auton
ympärillä käyttäessäsi tätä järjestelmää.
Tunnistimien tyypit
1
2
3
4
5
6
Pysäköintitutkan päälle / pois päältä kytkeminen
OM47A89FI.book Page 407 Monday, February 13, 2017 3:39 PM

4085-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI

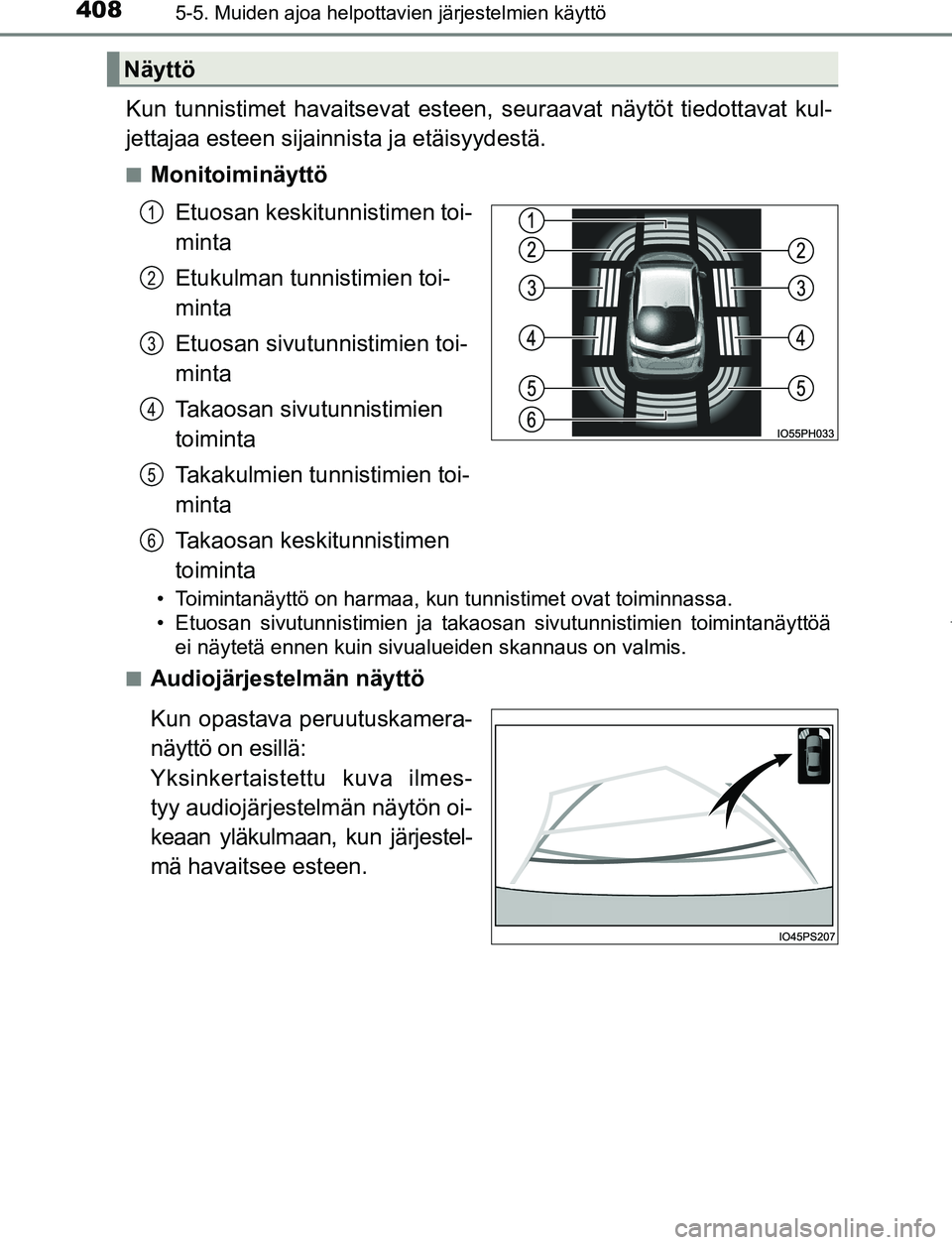

Kun tunnistimet havaitsevat esteen, seuraavat näytöt tiedottavat kul-
jettajaa esteen sijainnista ja etäisyydestä.
■Monitoiminäyttö
Etuosan keskitunnistimen toi-
minta
Etukulman tunnistimien toi-
minta
Etuosan sivutunnistimien toi-
minta
Takaosan sivutunnistimien
toiminta
Takakulmien tunnistimien toi-
minta
Takaosan keskitunnistimen
toiminta
• Toimintanäyttö on harmaa, kun tunnistimet ovat toiminnassa.
• Etuosan sivutunnistimien ja takaosan sivutunnistimien toimintanäyttöäei näytetä ennen kuin sivualueiden skannaus on valmis.
■
Audiojärjestelmän näyttö
Kun opastava peruutuskamera-
näyttö on esillä:
Yksinkertaistettu kuva ilmes-
tyy audiojärjestelmän näytön oi-
keaan yläkulmaan, kun järjestel-
mä havaitsee esteen.
Näyttö
1
2
3
4
5
6
OM47A89FI.book Page 408 Monday, February 13, 2017 3:39 PM

4095-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

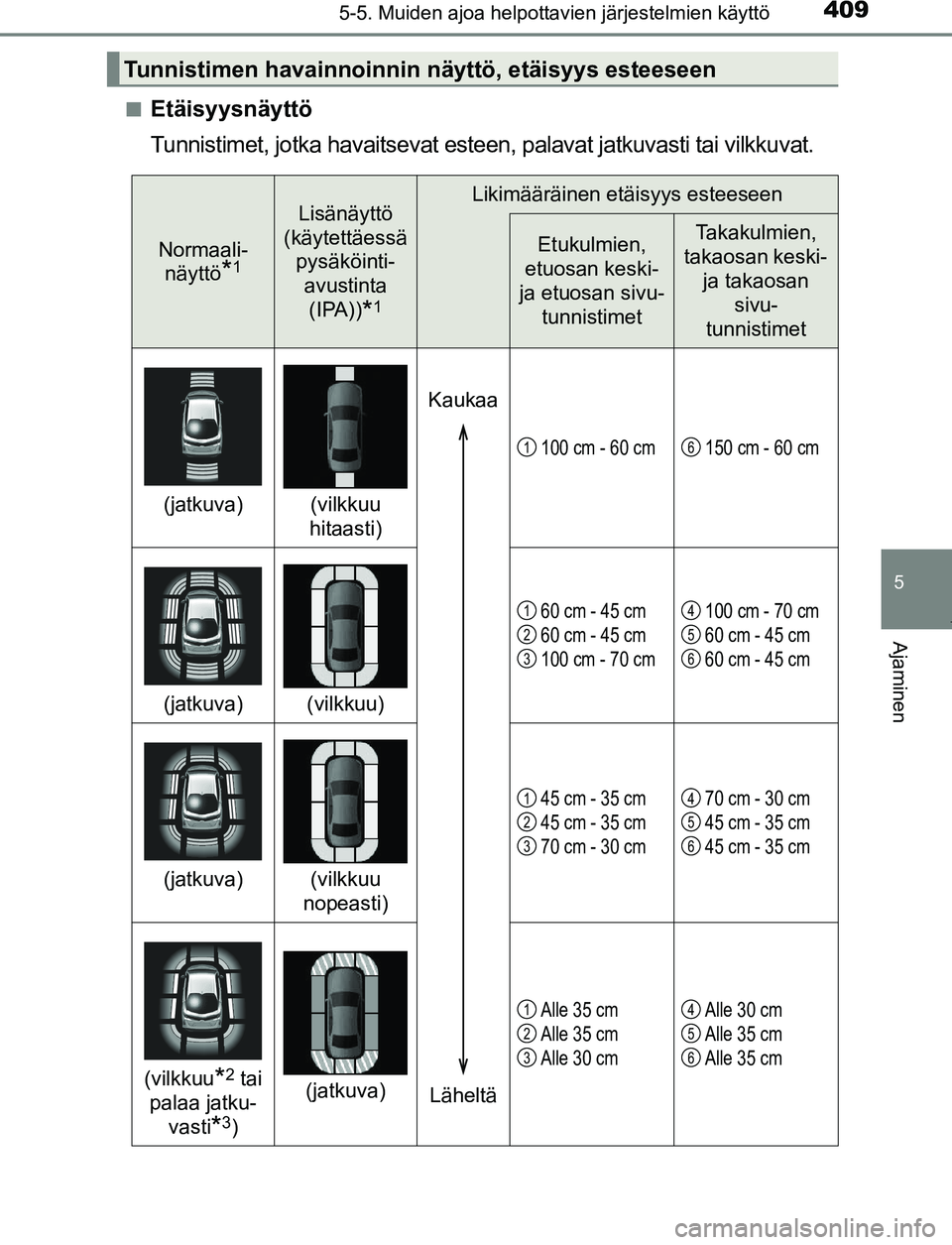

■Etäisyysnäyttö
Tunnistimet, jotka havaitsevat esteen, palavat jatkuvasti tai vilkkuvat.
Tunnistimen havainnoinnin näyttö, etäisyys esteeseen
Normaali-
näyttö
*1
Lisänäyttö
(käytettäessä pysäköinti-
avustinta (IPA))
*1
Likimääräinen etäisyys esteeseen
Etukulmien,
etuosan keski-
ja etuosan sivu- tunnistimetTakakulmien,
takaosan keski- ja takaosan
sivu-
tunnistimet
(jatkuva)(vilkkuu
hitaasti)
100 cm - 60 cm150 cm - 60 cm
(jatkuva)(vilkkuu)
60 cm - 45 cm
60 cm - 45 cm
100 cm - 70 cm100 cm - 70 cm
60 cm - 45 cm
60 cm - 45 cm
(jatkuva)(vilkkuu
nopeasti)
45 cm - 35 cm
45 cm - 35 cm
70 cm - 30 cm70 cm - 30 cm
45 cm - 35 cm
45 cm - 35 cm
(vilkkuu*2 tai
palaa jatku-
vasti
*3)
(jatkuva)
Alle 35 cm
Alle 35 cm
Alle 30 cmAlle 30 cm
Alle 35 cm
Alle 35 cm
Kaukaa
Läheltä
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
OM47A89FI.book Page 409 Monday, February 13, 2017 3:39 PM

4105-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI

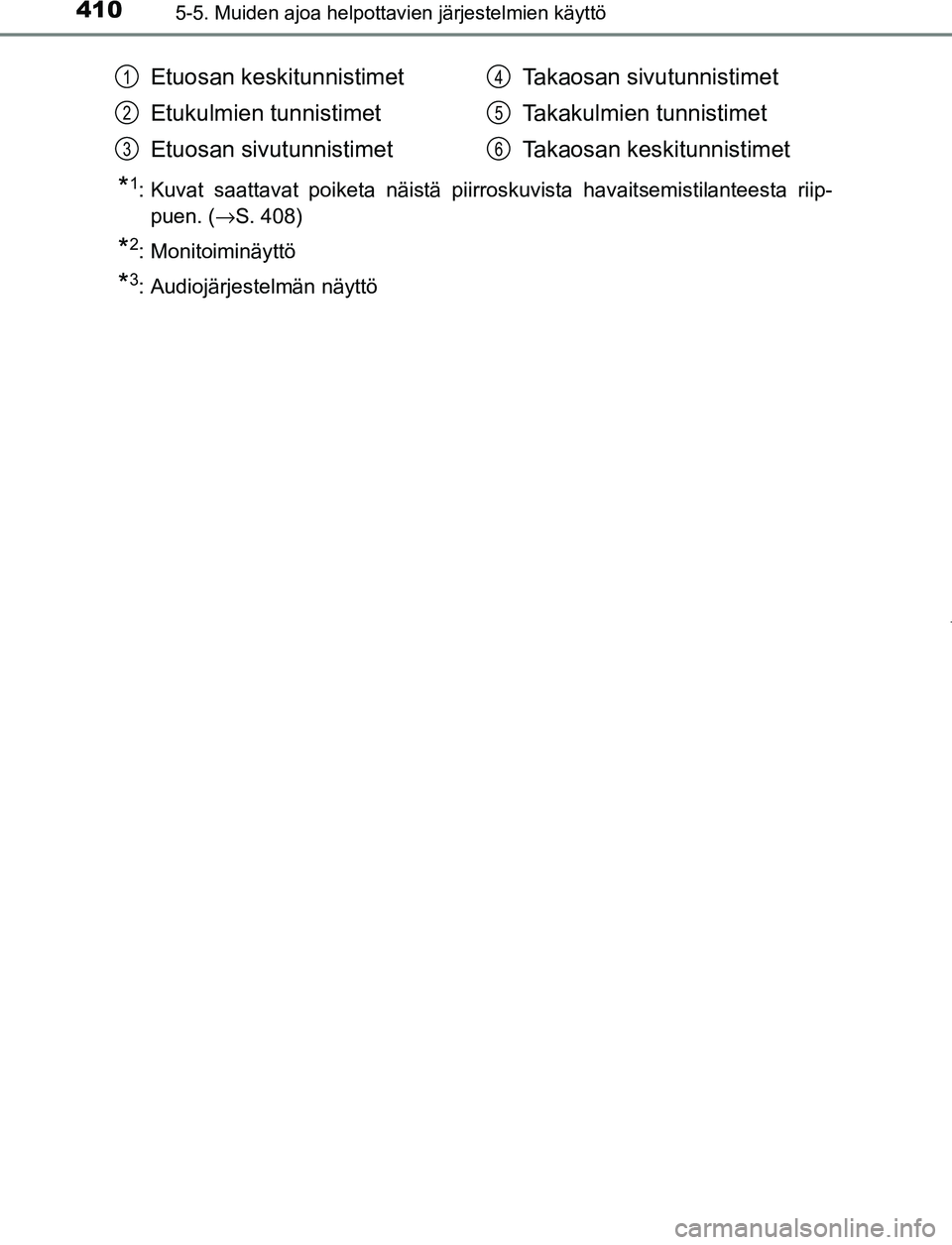

*1: Kuvat saattavat poiketa näistä piirroskuvista havaitsemistilanteesta riip-puen. (→S. 408)
*2: Monitoiminäyttö
*3: Audiojärjestelmän näyttö
Etuosan keskitunnistimet
Etukulmien tunnistimet
Etuosan sivutunnistimet Takaosan sivutunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet1
2
3
4
5
6
