3615-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

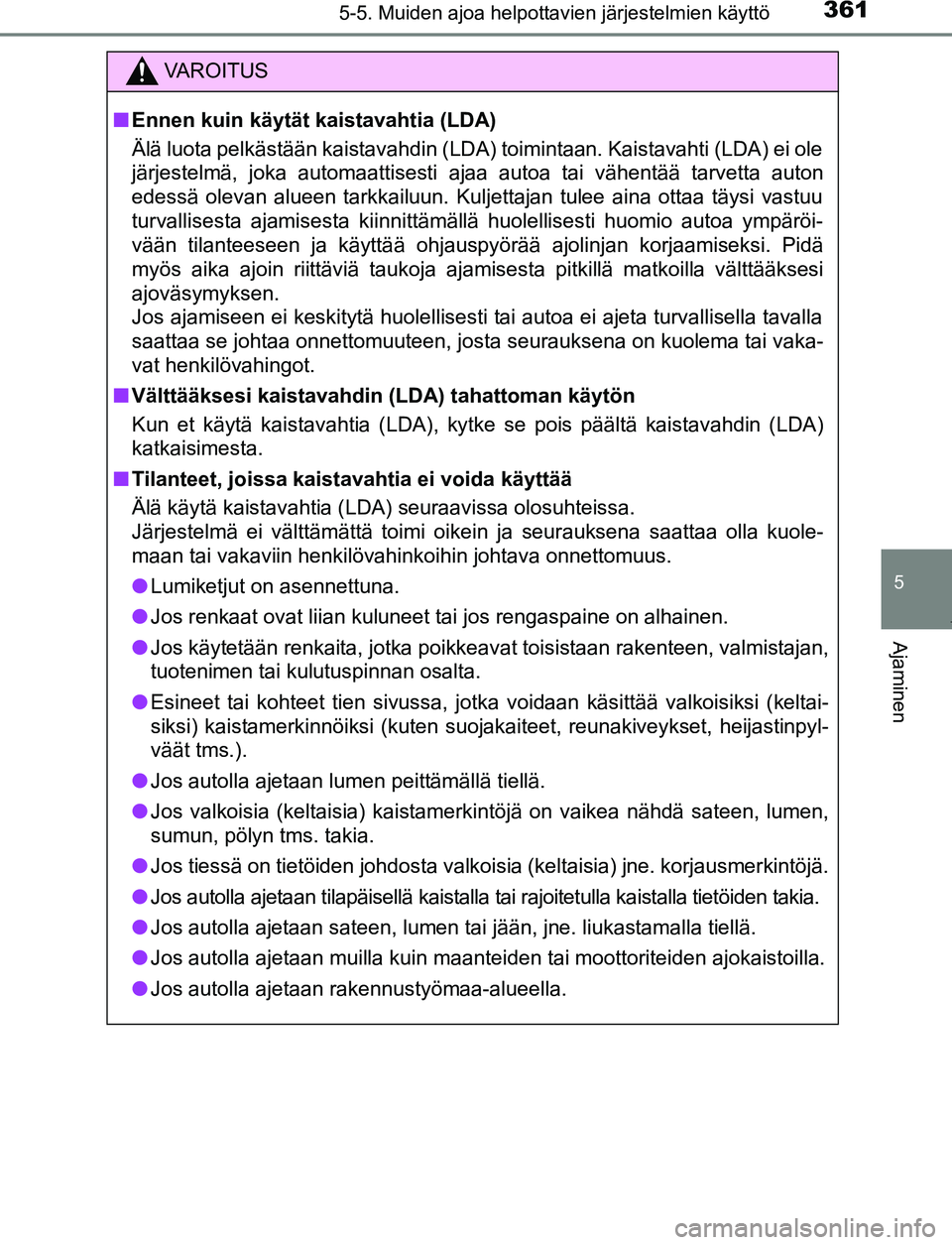

VAROITUS
■ Ennen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei ole
järjestelmä, joka automaattisesti ajaa autoa tai vähentää tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämäl lä huolellisesti huomio autoa ympäröi-
vään tilanteeseen ja käyttää ohjauspyörää ajolinjan korjaamiseksi. Pidä
myös aika ajoin riittäviä taukoja ajamisesta pitkillä matkoilla välttääksesi
ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti tai autoa ei ajeta turvallisell\
a tavalla
saattaa se johtaa onnettomuuteen, josta seurauksena on kuolema tai vaka-
vat henkilövahingot.
■ Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin (LDA)
katkaisimesta.
■ Tilanteet, joissa kaistavahtia ei voida käyttää
Älä käytä kaistavahtia (LDA) seuraavissa olosuhteissa.
Järjestelmä ei välttämättä toimi oikein ja seurauksena saattaa olla kuole-
maan tai vakaviin henkilövahinkoihin johtava onnettomuus.
● Lumiketjut on asennettuna.
● Jos renkaat ovat liian kuluneet tai jos rengaspaine on alhainen.
● Jos käytetään renkaita, jotka poikkeavat toisistaan rakenteen, valmistajan,
tuotenimen tai kulutuspinnan osalta.
● Esineet tai kohteet tien sivussa, jotka voidaan käsittää valkoisiksi (keltai-
siksi) kaistamerkinnöiksi (kuten suojakaiteet, reunakiveykset, heijastinpyl-
väät tms.).
● Jos autolla ajetaan lumen peittämällä tiellä.
● Jos valkoisia (keltaisia) kaistamerkintöjä on vaikea nähdä sateen, lumen,
sumun, pölyn tms. takia.
● Jos tiessä on tietöiden johdosta valkoisia (keltaisia) jne. korjausmerkintöjä.
● Jos autolla ajetaan tilapäisellä kaistalla tai rajoitetulla kaistalla tietöiden takia.
● Jos autolla ajetaan sateen, lumen tai jään, jne. liukastamalla tiellä.
● Jos autolla ajetaan muilla kuin maanteiden tai moottoriteiden ajokaistoilla.
● Jos autolla ajetaan rakennustyömaa-alueella.
OM47A89FI.book Page 361 Monday, February 13, 2017 3:39 PM

3625-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo
palaa ja viesti näkyy monitoiminäy-
tössä.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun hybridijärjestelmä seu-
raavan kerran käynnistetään.

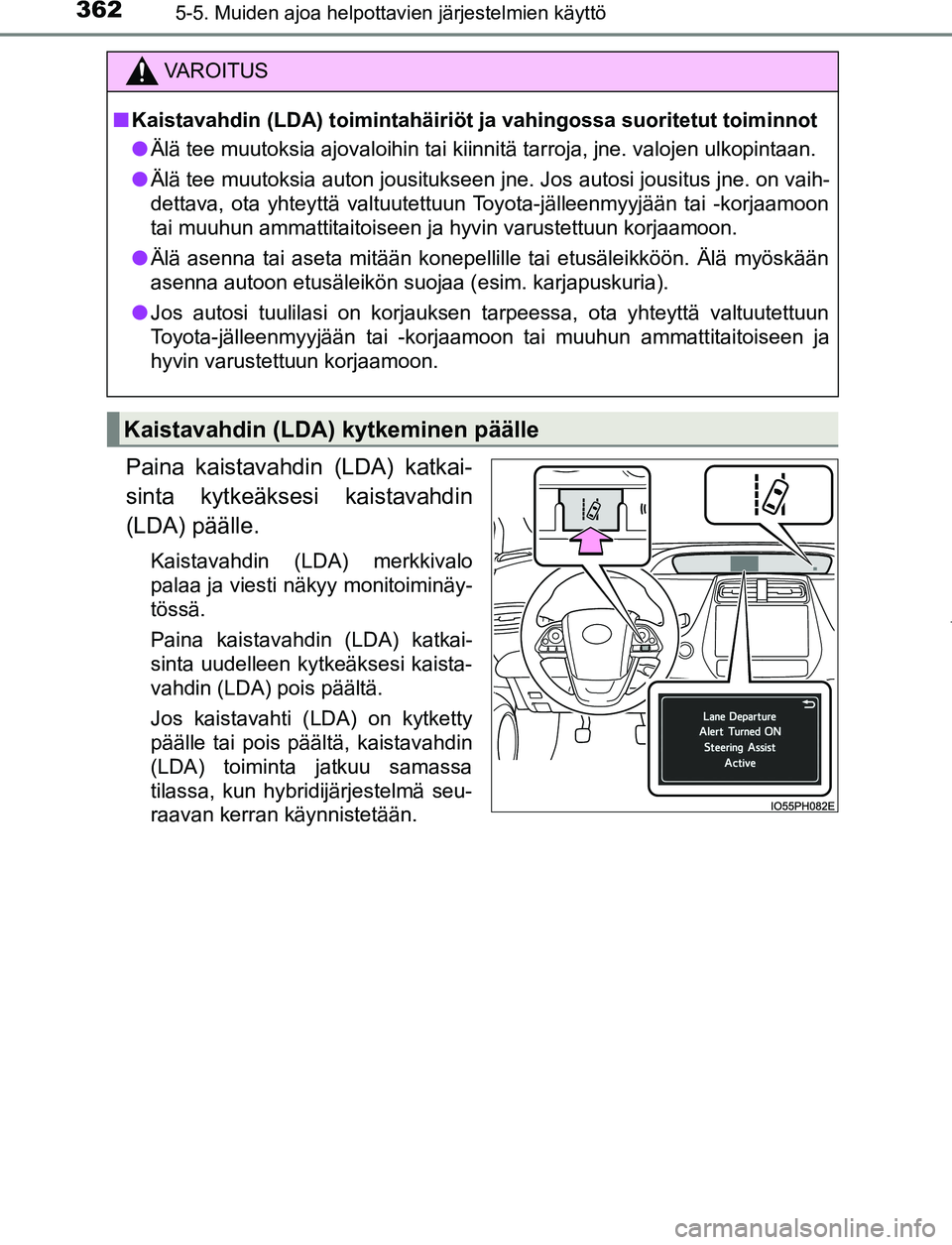

VAROITUS
■ Kaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
● Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
● Älä tee muutoksia auton jousitukseen jne. Jos autosi jousitus jne. on vaih-
dettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
● Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
● Jos autosi tuulilasi on korjauksen tarpeessa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Kaistavahdin (LDA) kytkeminen päälle
OM47A89FI.book Page 362 Monday, February 13, 2017 3:39 PM

3635-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

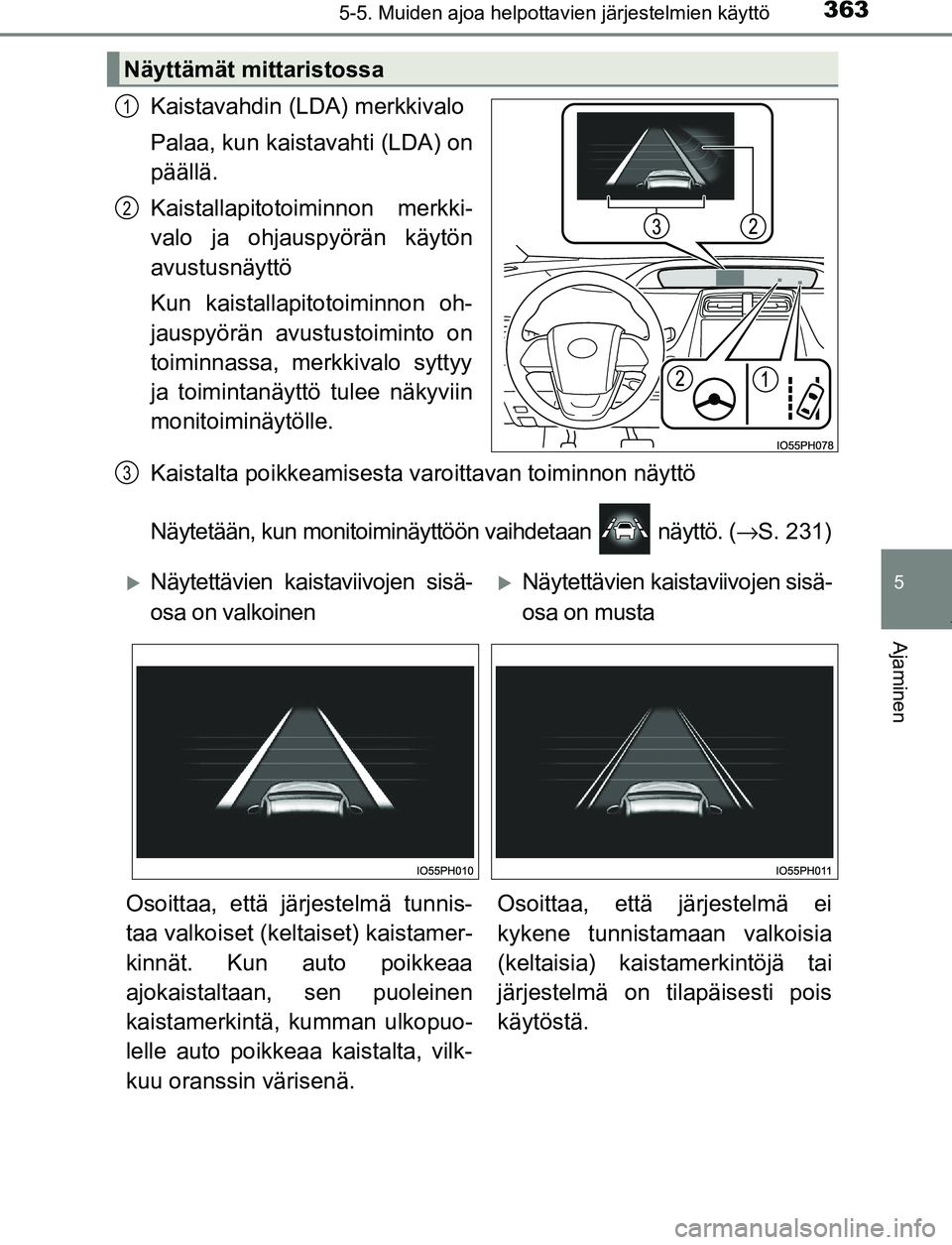

Kaistavahdin (LDA) merkkivalo
Palaa, kun kaistavahti (LDA) on
päällä.
Kaistallapitotoiminnon merkki-
valo ja ohjauspyörän käytön
avustusnäyttö
Kun kaistallapitotoiminnon oh-
jauspyörän avustustoiminto on
toiminnassa, merkkivalo syttyy
ja toimintanäyttö tulee näkyviin
monitoiminäytölle.
Kaistalta poikkeamisesta varoittavan toiminnon näyttö
Näytetään, kun monitoiminäy ttöön vaihdetaan näyttö. ( →S. 231)
Näyttämät mittaristossa
1
2
3
Näytettävien kaistaviivojen sisä-
osa on valkoinenNäytettävien kaistaviivojen sisä-
osa on musta
Osoittaa, että järjestelmä tunnis-
taa valkoiset (keltaiset) kaistamer-
kinnät. Kun auto poikkeaa
ajokaistaltaan, sen puoleinen
kaistamerkintä, kumman ulkopuo-
lelle auto poikkeaa kaistalta, vilk-
kuu oranssin värisenä. Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM47A89FI.book Page 363 Monday, February 13, 2017 3:39 PM

3645-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI

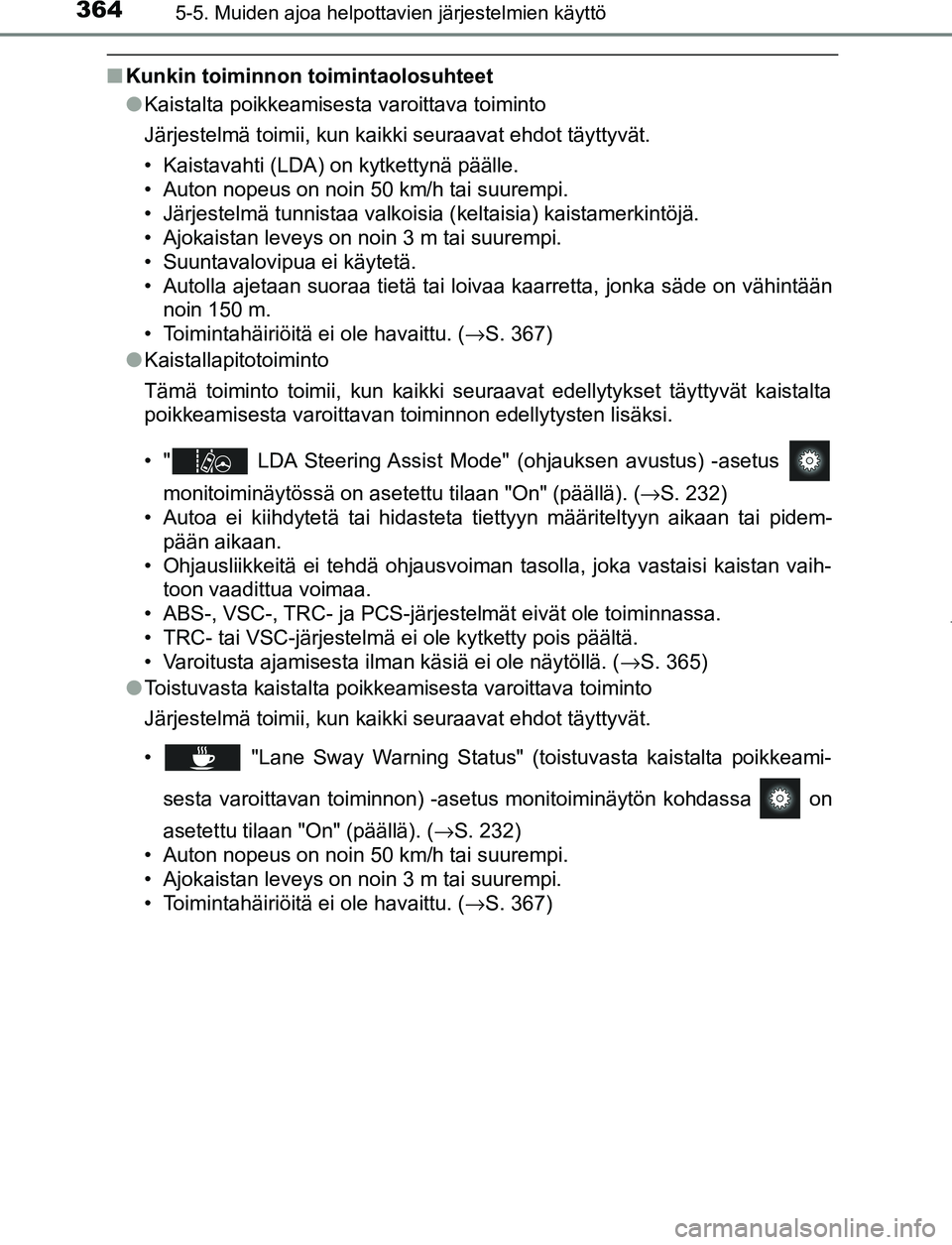

■Kunkin toiminnon toimintaolosuhteet
● Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on vähintään
noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( →S. 367)
● Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittavan toiminnon edellytysten lisäksi.
• " LDA Steering Assist Mode" (ohjauksen avustus) -asetus
monitoiminäytössä on asetettu tilaan "On" (päällä). ( →S. 232)
• Autoa ei kiihdytetä tai hidasteta tiettyyn määriteltyyn aikaan tai pidem-
pään aikaan.
• Ohjausliikkeitä ei tehdä ohjausvoiman tasolla, joka vastaisi kaistan vaih- toon vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järjestelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( →S. 365)
● Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• "Lane Sway Warning Status" (toistuvasta kaistalta poikkeami-
sesta varoittavan toiminnon) -asetus monitoiminäytön kohdassa on
asetettu tilaan "On" (päällä). ( →S. 232)
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. ( →S. 367)
OM47A89FI.book Page 364 Monday, February 13, 2017 3:39 PM

3655-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

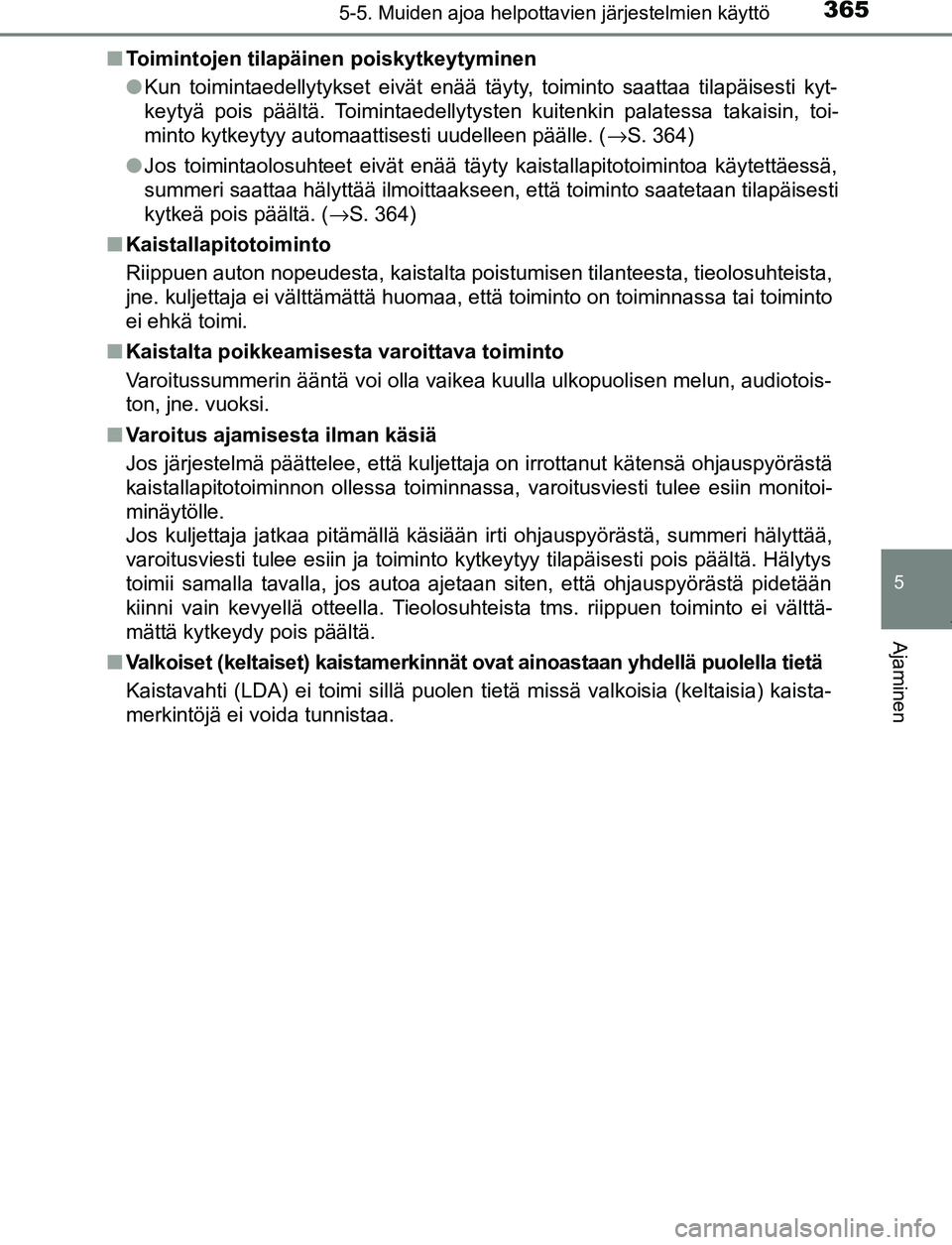

■Toimintojen tilapäinen poiskytkeytyminen
●Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kyt-
keytyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toi-
minto kytkeytyy automaattisesti uudelleen päälle. ( →S. 364)
● Jos toimintaolosuhteet eivät enää täyty kaistallapitotoimintoa käytettäessä,
summeri saattaa hälyttää ilmoittaakseen, että toiminto saatetaan tilapäisesti
kytkeä pois päältä. ( →S. 364)
■ Kaistallapitotoiminto
Riippuen auton nopeudesta, kaistalta poistumisen tilanteesta, tieolosuhteista,
jne. kuljettaja ei välttämättä huomaa, että toiminto on toiminnassa tai toiminto
ei ehkä toimi.
■ Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotois-
ton, jne. vuoksi.
■ Varoitus ajamisesta ilman käsiä
Jos järjestelmä päättelee, että kuljettaja on irrottanut kätensä ohjauspyörästä
kaistallapitotoiminnon ollessa toiminnassa, varoitusviesti tulee esiin monitoi-
minäytölle.
Jos kuljettaja jatkaa pitämällä käsiään irti ohjauspyörästä, summeri hälyttää,
varoitusviesti tulee esiin ja toiminto kytkeytyy tilapäisesti pois päältä. Hälytys
toimii samalla tavalla, jos autoa ajetaan siten, että ohjauspyörästä pidetään
kiinni vain kevyellä otteella. Tieolosuhteista tms. riippuen toiminto ei välttä-
mättä kytkeydy pois päältä.
■ Valkoiset (keltaiset) kaistamerkinnät o vat ainoastaan yhdellä puolella tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
OM47A89FI.book Page 365 Monday, February 13, 2017 3:39 PM

3665-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI■

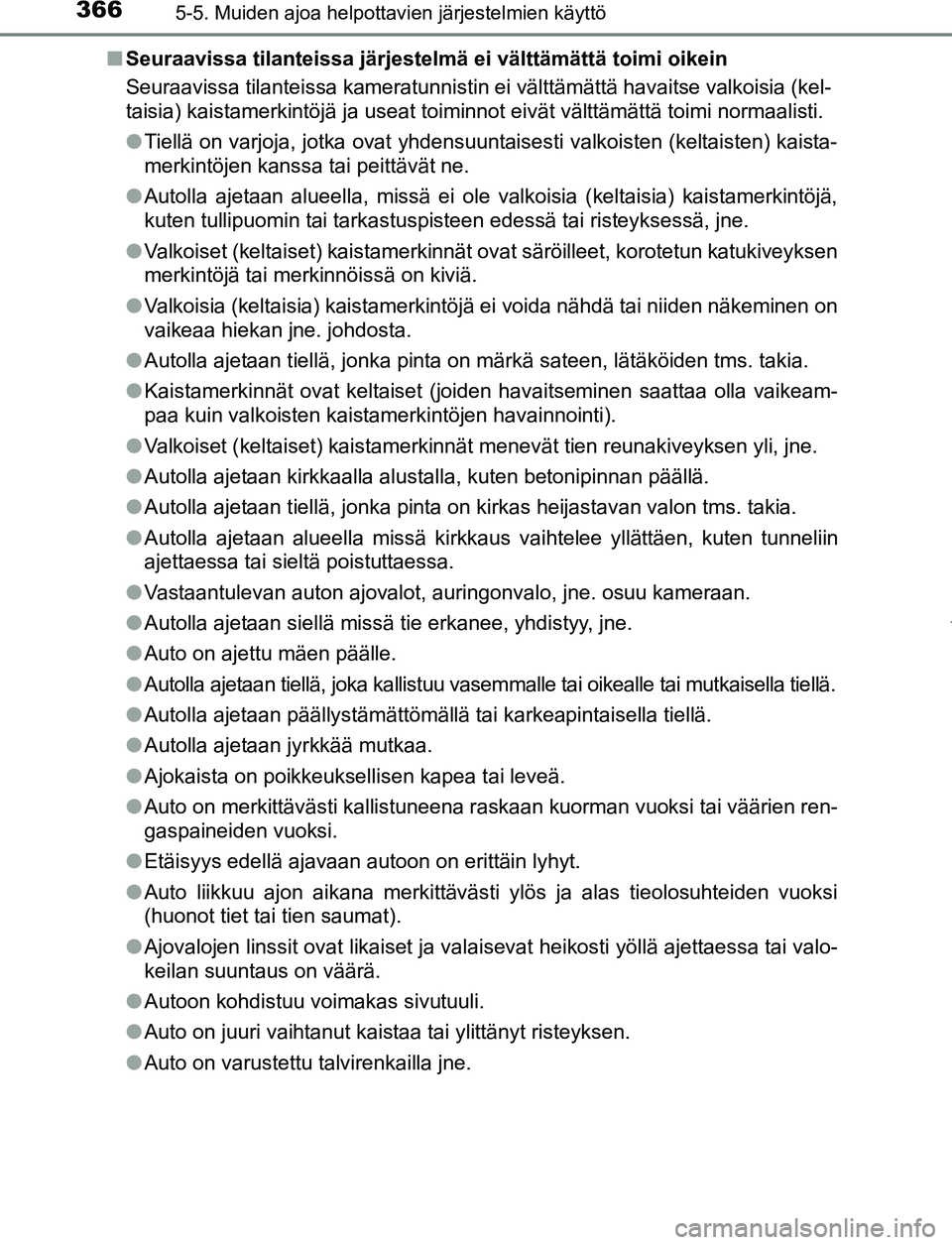

Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia (kel-
taisia) kaistamerkintöjä ja useat toiminnot eivät välttämättä toimi normaalisti.
●Tiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
● Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
● Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, korotetun katukiveyksen
merkintöjä tai merkinnöissä on kiviä.
● Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan jne. johdosta.
● Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
● Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeam-
paa kuin valkoisten kaistamerkintöjen havainnointi).
● Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
● Autolla ajetaan kirkkaalla alustalla, kuten betonipinnan päällä.
● Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
● Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
● Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
● Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
● Auto on ajettu mäen päälle.
● Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle tai mutkaisella tiellä.
● Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
● Autolla ajetaan jyrkkää mutkaa.
● Ajokaista on poikkeuksellisen kapea tai leveä.
● Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien ren-
gaspaineiden vuoksi.
● Etäisyys edellä ajavaan autoon on erittäin lyhyt.
● Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
● Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
● Autoon kohdistuu voimakas sivutuuli.
● Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
● Auto on varustettu talvirenkailla jne.
OM47A89FI.book Page 366 Monday, February 13, 2017 3:39 PM

3675-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

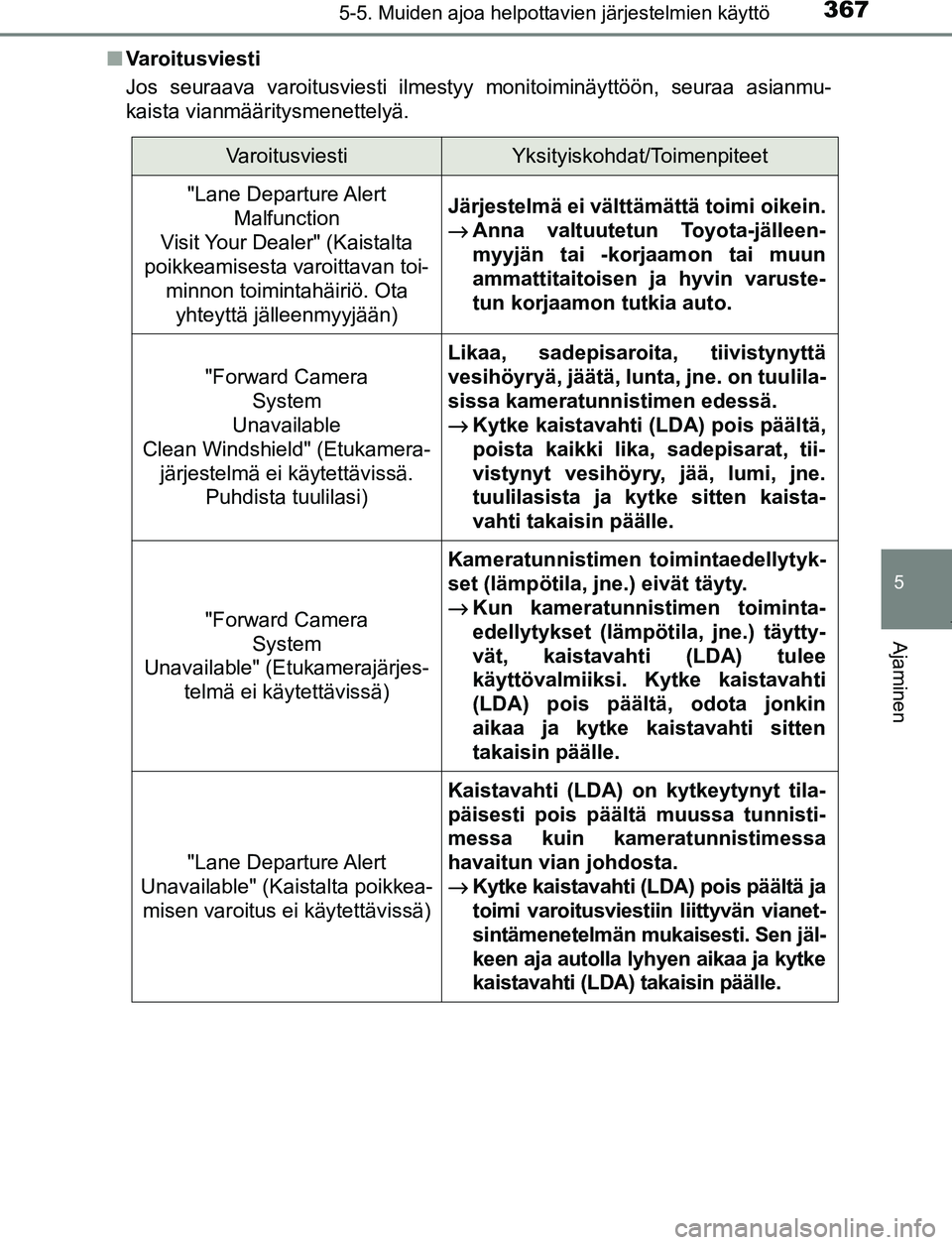

■Varoitusviesti
Jos seuraava varoitusviesti ilmestyy monitoiminäyttöön, seuraa asianmu-
kaista vianmääritysmenettelyä.
VaroitusviestiYksityiskohdat/Toimenpiteet
"Lane Departure Alert
Malfunction
Visit Your Dealer" (Kaistalta
poikkeamisesta varoittavan toi- minnon toimintahäiriö. Ota
yhteyttä jälleenmyyjään)Järjestelmä ei välttämättä toimi oikein.
→
Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varuste-
tun korjaamon tutkia auto.
"Forward Camera System
Unavailable
Clean Windshield" (Etukamera- järjestelmä ei käytettävissä. Puhdista tuulilasi)
Likaa, sadepisaroita, tiivistynyttä
vesihöyryä, jäätä, lunta, jne. on tuulila-
sissa kameratunnistimen edessä.
→
Kytke kaistavahti (LDA) pois päältä,
poista kaikki lika, sadepisarat, tii-
vistynyt vesihöyry, jää, lumi, jne.
tuulilasista ja kyt ke sitten kaista-
vahti takaisin päälle.
"Forward Camera System
Unavailable" (Etukamerajärjes-
telmä ei käytettävissä)
Kameratunnistimen toimintaedellytyk-
set (lämpötila, jne.) eivät täyty.
→
Kun kameratunnistimen toiminta-
edellytykset (lämpötila, jne.) täytty-
vät, kaistavahti (LDA) tulee
käyttövalmiiksi. Kytke kaistavahti
(LDA) pois päältä, odota jonkin
aikaa ja kytke kaistavahti sitten
takaisin päälle.
"Lane Departure Alert
Unavailable" (Kaistalta poikkea- misen varoitus ei käytettävissä)
Kaistavahti (LDA) on kytkeytynyt tila-
päisesti pois päältä muussa tunnisti-
messa kuin kameratunnistimessa
havaitun vian johdosta.
→
Kytke kaistavahti (LDA) pois päältä ja
toimi varoitusviestiin liittyvän vianet-
sintämenetelmän mukaisesti. Sen jäl-
keen aja autolla lyhyen aikaa ja kytke
kaistavahti (LDA) takaisin päälle.
OM47A89FI.book Page 367 Monday, February 13, 2017 3:39 PM

3685-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FIJos jokin muu varoitusviesti tulee näkyviin, toimi näytön ohjeiden mukaisesti.

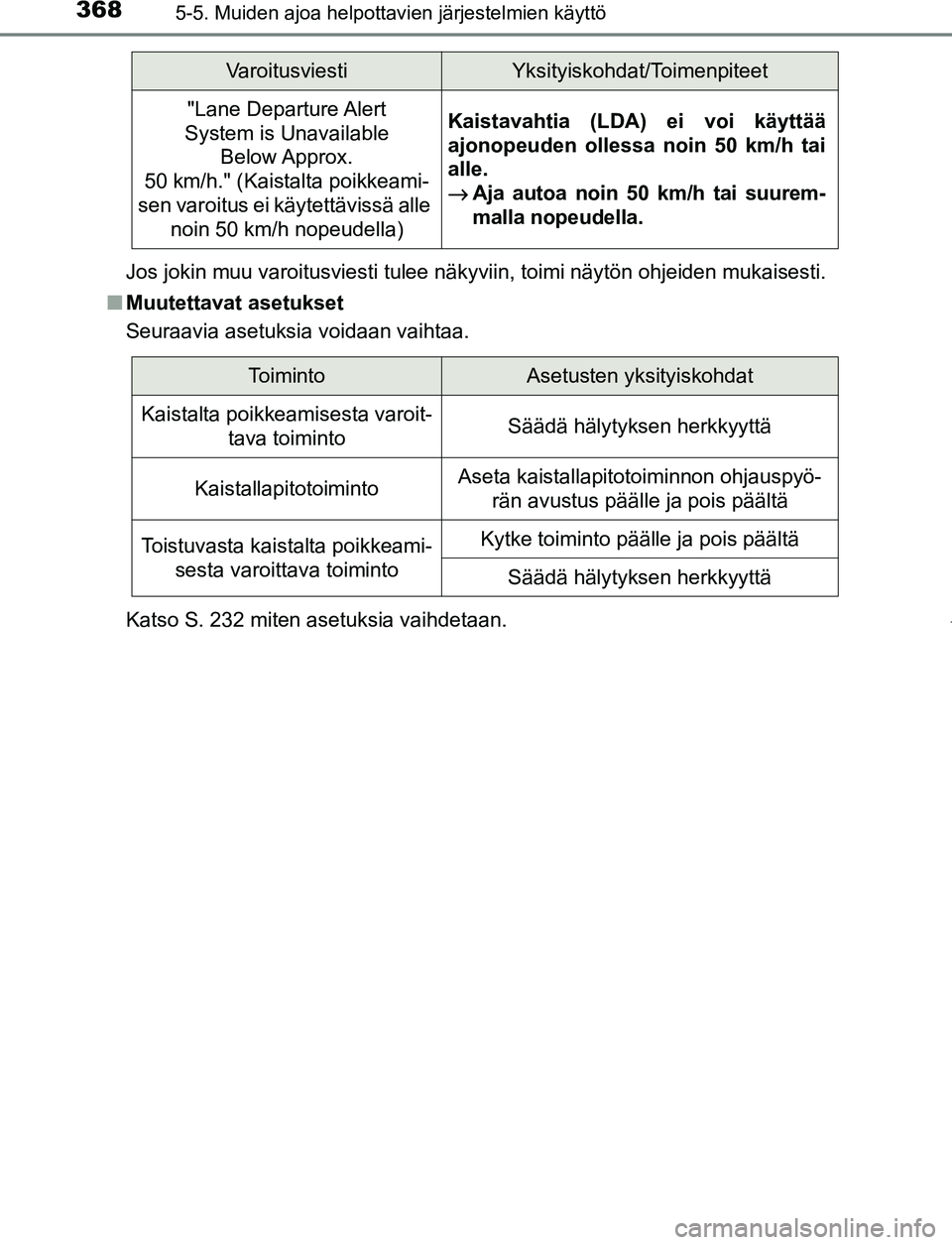

■ Muutettavat asetukset
Seuraavia asetuksia voidaan vaihtaa.
Katso S. 232 miten asetuksia vaihdetaan.
"Lane Departure Alert
System is Unavailable Below Approx.
50 km/h." (Kaistalta poikkeami-
sen varoitus ei käytettävissä alle noin 50 km/h nopeudella)Kaistavahtia (LDA) ei voi käyttää
ajonopeuden ollessa noin 50 km/h tai
alle.
→
Aja autoa noin 50 km/h tai suurem-
malla nopeudella.
VaroitusviestiYksityiskohdat/Toimenpiteet
ToimintoAsetusten yksityiskohdat
Kaistalta poikkeamisesta varoit- tava toimintoSäädä hälytyksen herkkyyttä
KaistallapitotoimintoAseta kaistallapitotoiminnon ohjauspyö-rän avustus päälle ja pois päältä
Toistuvasta kaistalta poikkeami-sesta varoittava toimintoKytke toiminto päälle ja pois päältä
Säädä hälytyksen herkkyyttä
OM47A89FI.book Page 368 Monday, February 13, 2017 3:39 PM

3695-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI
5
Ajaminen

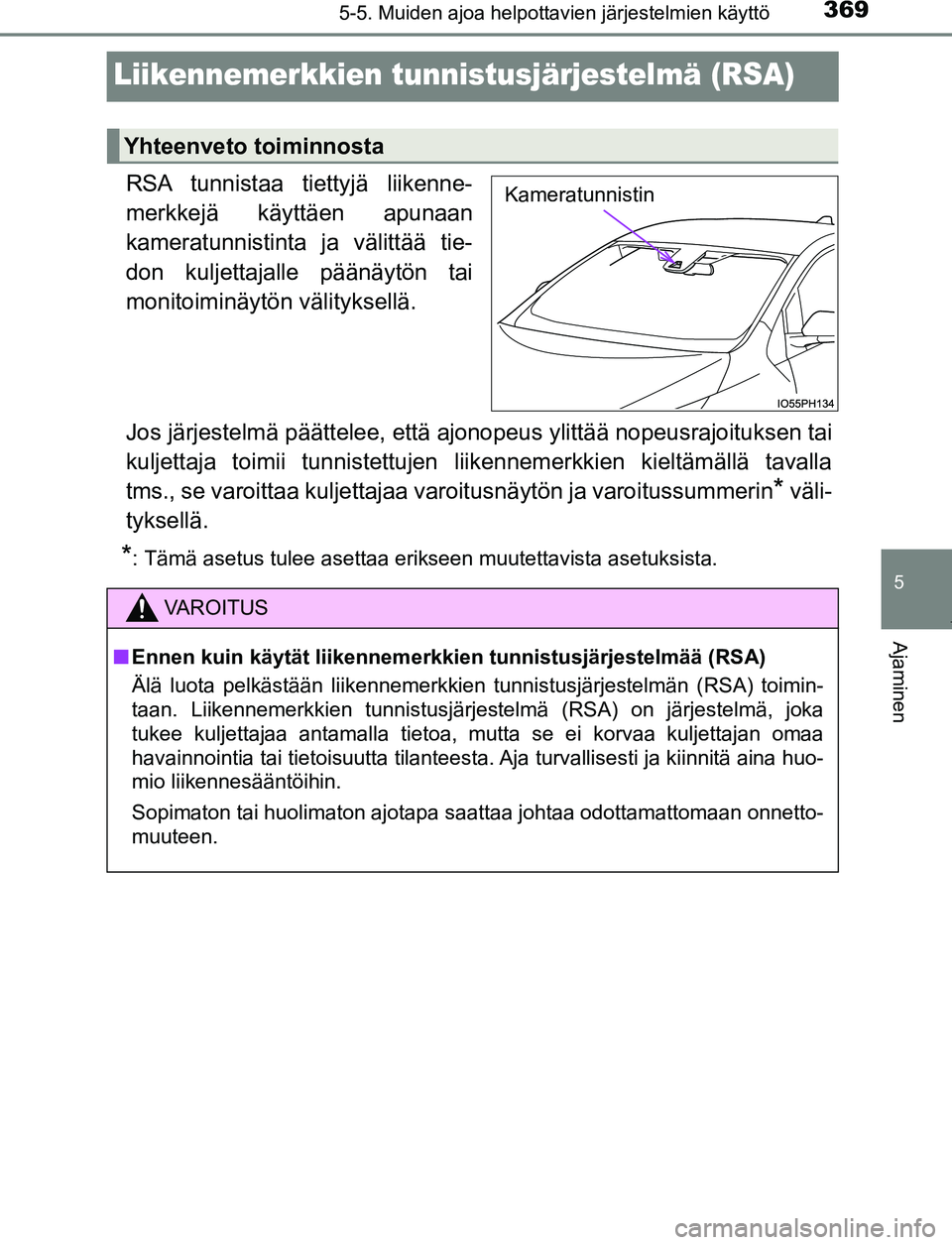

Liikennemerkkien tunnistusjärjestelmä (RSA)
RSA tunnistaa tiettyjä liikenne-
merkkejä käyttäen apunaan
kameratunnistinta ja välittää tie-
don kuljettajalle päänäytön tai
monitoiminäytön välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunnistettujen liikennemerkkien kieltämällä tavalla
tms., se varoittaa kuljettajaa varoitusnäytön ja varoitussummerin
* väli-
tyksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
Yhteenveto toiminnosta
Kameratunnistin
VAROITUS
■ Ennen kuin käytät liikennemerkkien tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunnistusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka
tukee kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa
havainnointia tai tietoisuutta tilanteesta. Aja turvallisesti ja kiinnitä aina huo-
mio liikennesääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-\
muuteen.
OM47A89FI.book Page 369 Monday, February 13, 2017 3:39 PM

3705-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47A89FI

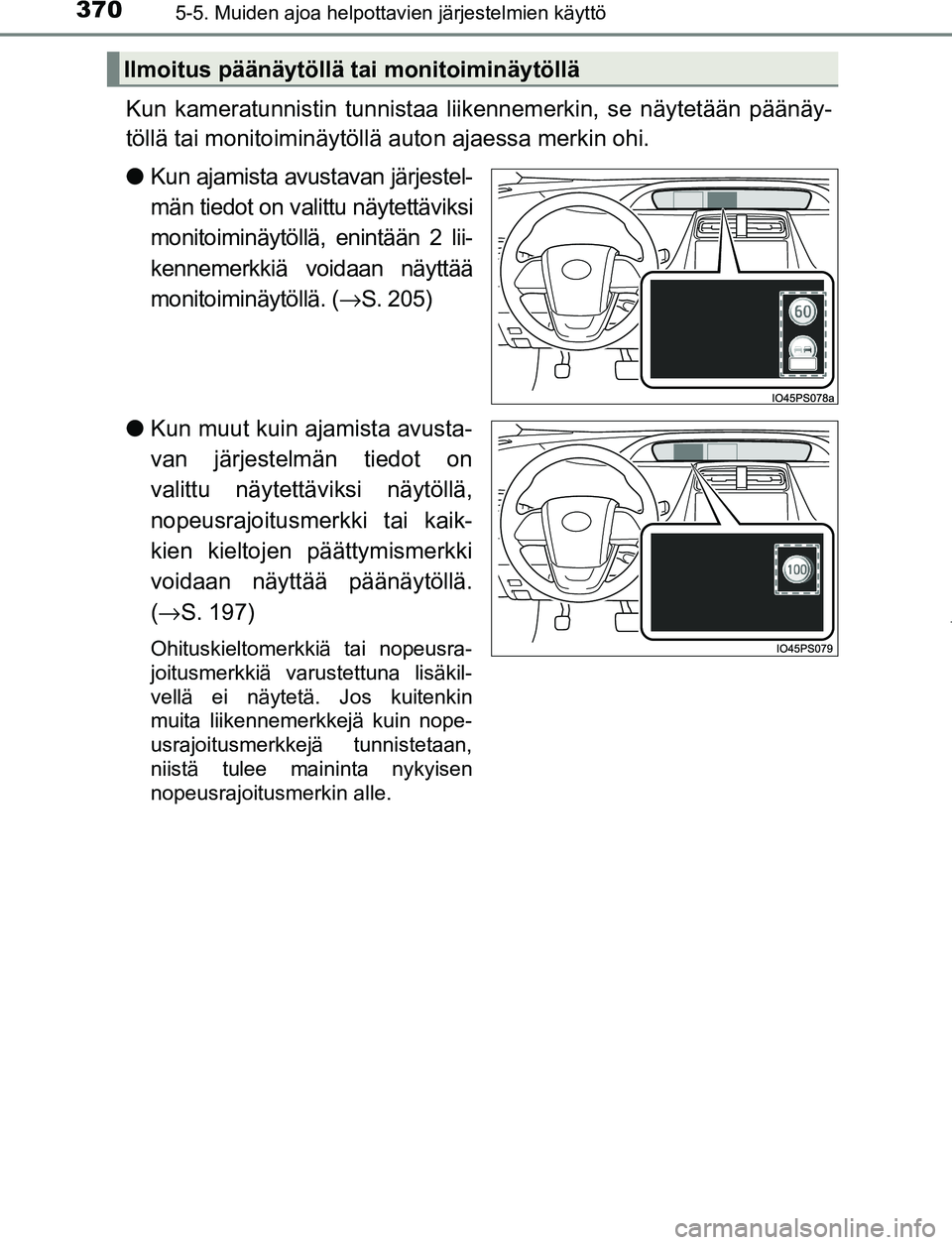

Kun kameratunnistin tunnistaa liikennemerkin, se näytetään päänäy-
töllä tai monitoiminäytöllä auton ajaessa merkin ohi.
● Kun ajamista avustavan järjestel-
män tiedot on valittu näytettäviksi
monitoiminäytöllä, enintään 2 lii-
kennemerkkiä voidaan näyttää
monitoiminäytöllä. ( →S. 205)
● Kun muut kuin ajamista avusta-
van järjestelmän tiedot on
valittu näytettäv iksi näytöllä,
nopeusrajoitusmerkki tai kaik-
kien kieltojen päättymismerkki
voidaan näyttää päänäytöllä.
( → S. 197)
Ohituskieltomerkkiä tai nopeusra-
joitusmerkkiä varustettuna lisäkil-
vellä ei näytetä. Jos kuitenkin
muita liikennemerkkejä kuin nope-
usrajoitusmerkkejä tunnistetaan,
niistä tulee maininta nykyisen
nopeusrajoitusmerkin alle.
Ilmoitus päänäytöllä tai monitoiminäytöllä
OM47A89FI.book Page 370 Monday, February 13, 2017 3:39 PM
