1712-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

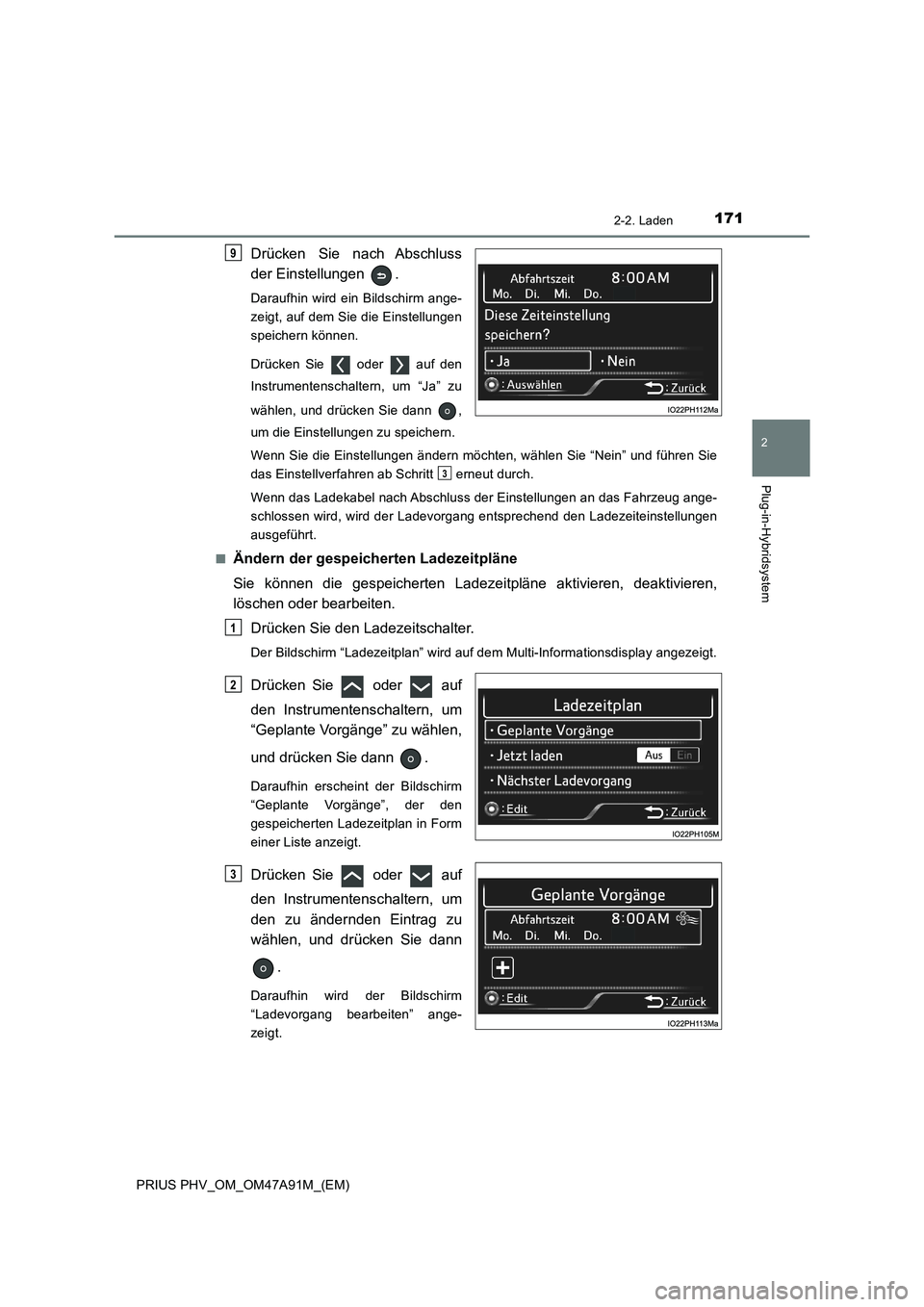

Drücken Sie nach Abschluss
der Einstellungen .
Daraufhin wird ein Bildschirm ange-
zeigt, auf dem Sie die Einstellungen
speichern können.
Drücken Sie oder auf den
Instrumentenschaltern, um “Ja” zu
wählen, und drücken Sie dann ,
um die Einstellungen zu speichern.
Wenn Sie die Einstellungen ändern möchten, wählen Sie “Nein” und führen Sie
das Einstellverfahren ab Schritt erneut durch.
Wenn das Ladekabel nach Abschluss der Einstellungen an das Fahrzeug ange-
schlossen wird, wird der Ladevorgang entsprechend den Ladezeiteinstellungen
ausgeführt.
■
Ändern der gespeicherten Ladezeitpläne
Sie können die gespeicherten Ladezeitpläne aktivieren, deaktivieren,
löschen oder bearbeiten.
Drücken Sie den Ladezeitschalter.
Der Bildschirm “Ladezeitplan” wird auf dem Multi-Informationsdisplay angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Geplante Vorgänge” zu wählen,
und drücken Sie dann .
Daraufhin erscheint der Bildschirm
“Geplante Vorgänge”, der den
gespeicherten Ladezeitplan in Form
einer Liste anzeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
den zu ändernden Eintrag zu
wählen, und drücken Sie dann
.
Daraufhin wird der Bildschirm
“Ladevorgang bearbeiten” ange-
zeigt.
9
3
1
2
3

1722-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)

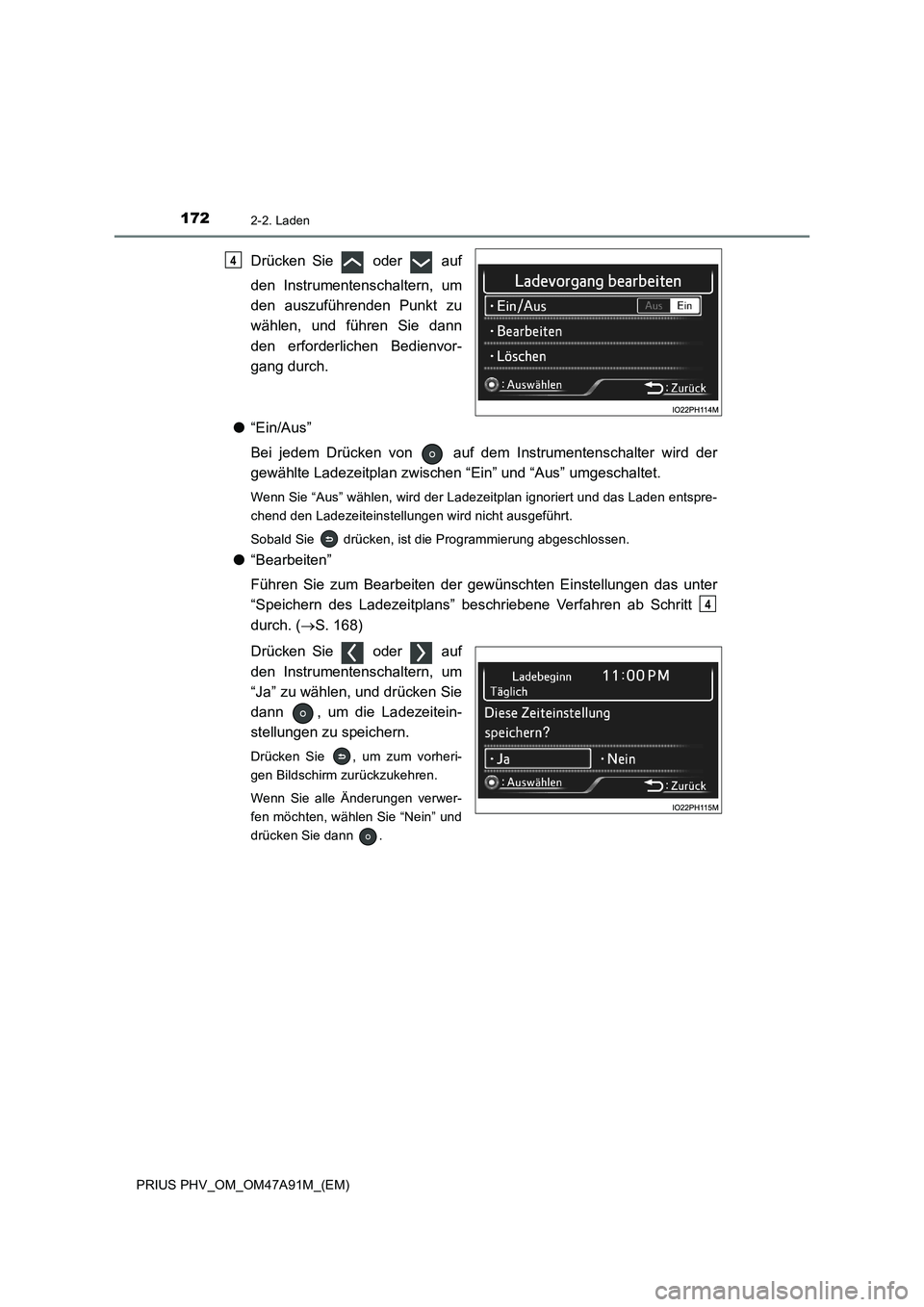

Drücken Sie oder auf
den Instrumentenschaltern, um
den auszuführenden Punkt zu
wählen, und führen Sie dann
den erforderlichen Bedienvor-
gang durch.
●“Ein/Aus”
Bei jedem Drücken von auf dem Instrumentenschalter wird der
gewählte Ladezeitplan zwischen “Ein” und “Aus” umgeschaltet.
Wenn Sie “Aus” wählen, wird der Ladezeitplan ignoriert und das Laden entspre-
chend den Ladezeiteinstellungen wird nicht ausgeführt.
Sobald Sie drücken, ist die Programmierung abgeschlossen.
●“Bearbeiten”
Führen Sie zum Bearbeiten der gewünschten Einstellungen das unter
“Speichern des Ladezeitplans” beschriebene Verfahren ab Schritt
durch. (S. 168)
Drücken Sie oder auf
den Instrumentenschaltern, um
“Ja” zu wählen, und drücken Sie
dann , um die Ladezeitein-
stellungen zu speichern.
Drücken Sie , um zum vorheri-
gen Bildschirm zurückzukehren.
Wenn Sie alle Änderungen verwer-
fen möchten, wählen Sie “Nein” und
drücken Sie dann .
4
4

1732-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

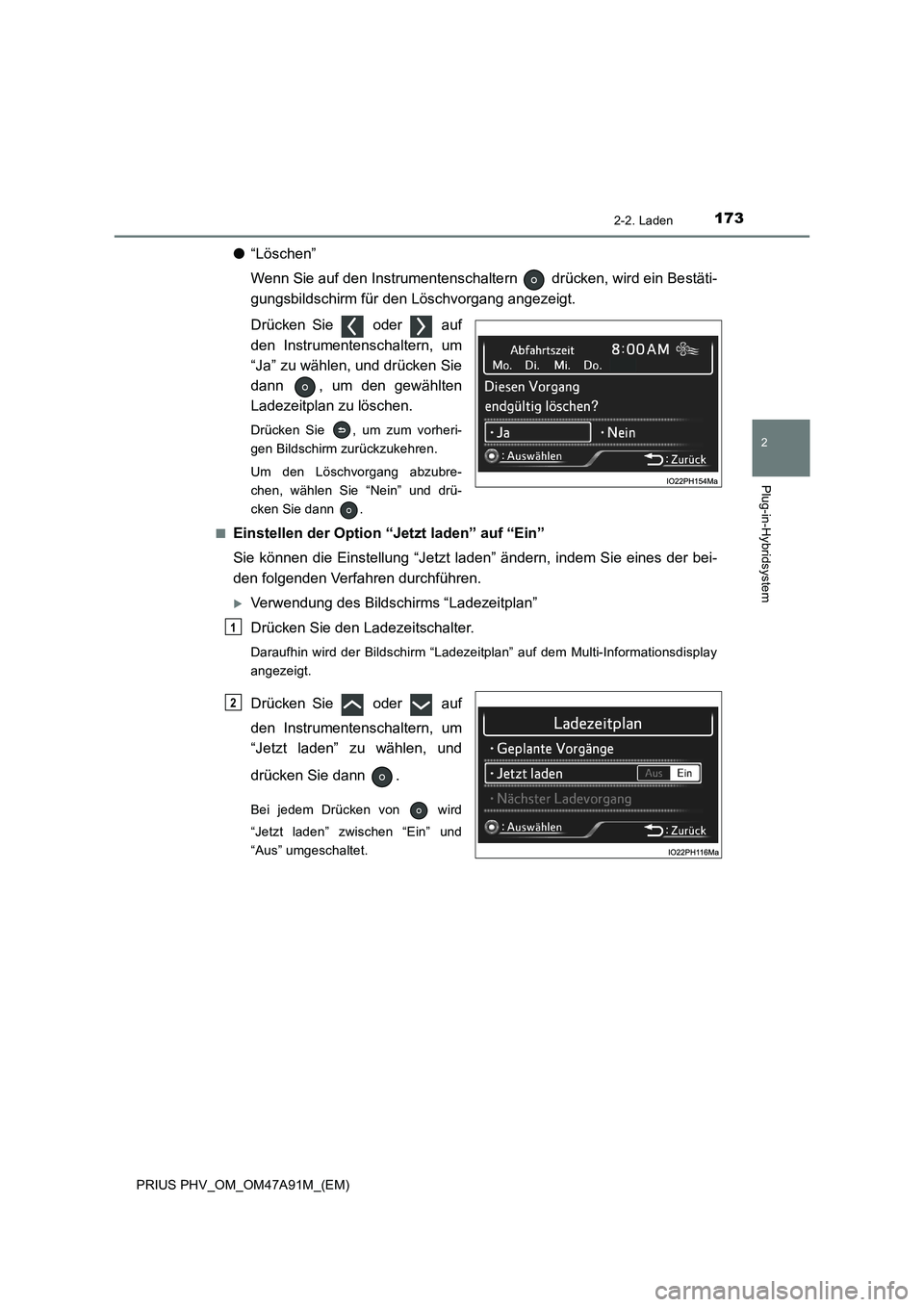

●“Löschen”
Wenn Sie auf den Instrumentenschaltern drücken, wird ein Bestäti-
gungsbildschirm für den Löschvorgang angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Ja” zu wählen, und drücken Sie
dann , um den gewählten
Ladezeitplan zu löschen.
Drücken Sie , um zum vorheri-
gen Bildschirm zurückzukehren.
Um den Löschvorgang abzubre-
chen, wählen Sie “Nein” und drü-
cken Sie dann .
■
Einstellen der Option “Jetzt laden” auf “Ein”
Sie können die Einstellung “Jetzt laden” ändern, indem Sie eines der bei-
den folgenden Verfahren durchführen.
Verwendung des Bildschirms “Ladezeitplan”
Drücken Sie den Ladezeitschalter.
Daraufhin wird der Bildschirm “Ladezeitplan” auf dem Multi-Informationsdisplay
angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Jetzt laden” zu wählen, und
drücken Sie dann .
Bei jedem Drücken von wird
“Jetzt laden” zwischen “Ein” und
“Aus” umgeschaltet.
1
2

1742-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)

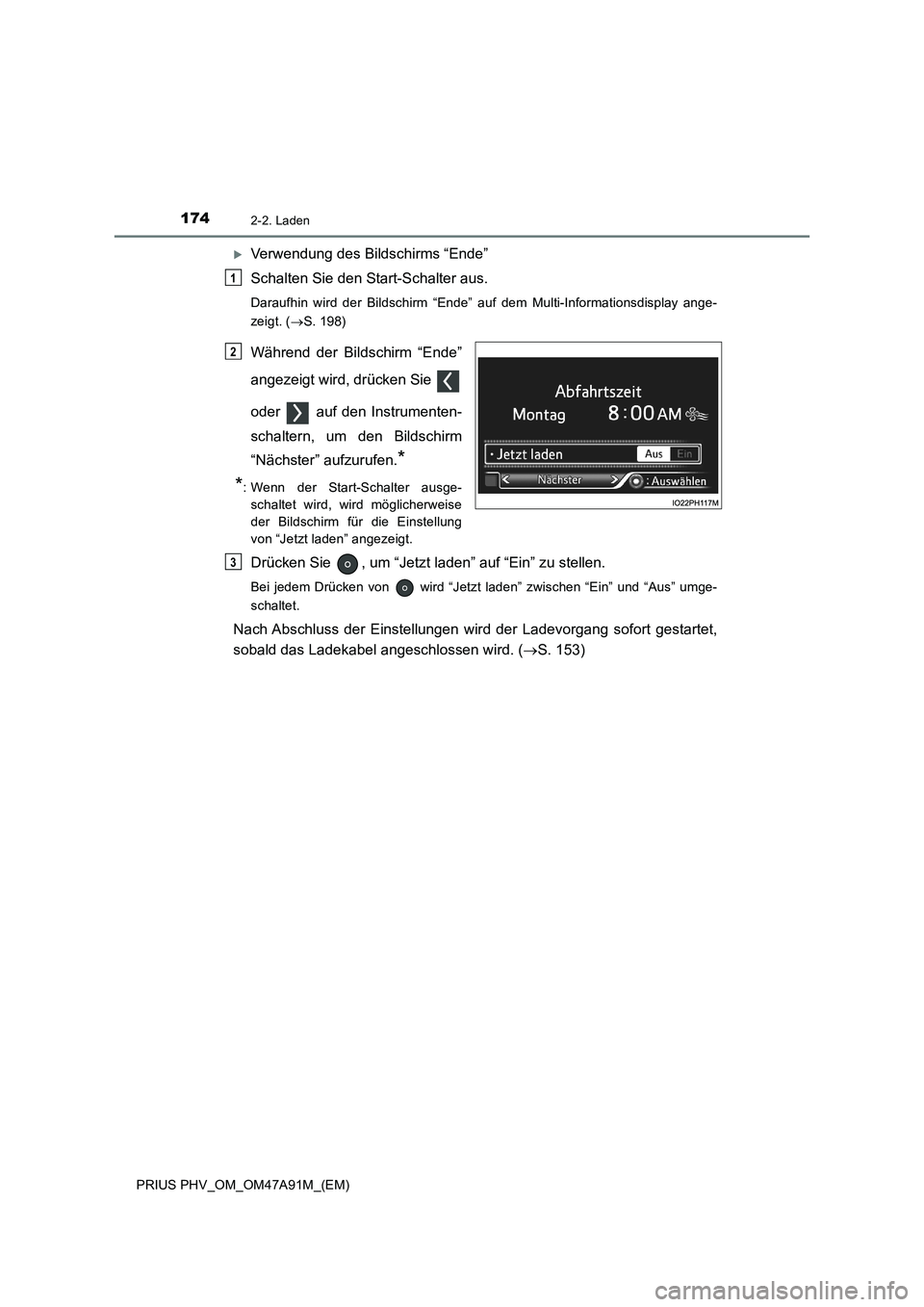

Verwendung des Bildschirms “Ende”
Schalten Sie den Start-Schalter aus.
Daraufhin wird der Bildschirm “Ende” auf dem Multi-Informationsdisplay ange-
zeigt. (S. 198)
Während der Bildschirm “Ende”
angezeigt wird, drücken Sie
oder auf den Instrumenten-
schaltern, um den Bildschirm
“Nächster” aufzurufen.
*
*
: Wenn der Start-Schalter ausge-
schaltet wird, wird möglicherweise
der Bildschirm für die Einstellung
von “Jetzt laden” angezeigt.
Drücken Sie , um “Jetzt laden” auf “Ein” zu stellen.
Bei jedem Drücken von wird “Jetzt laden” zwischen “Ein” und “Aus” umge-
schaltet.
Nach Abschluss der Einstellungen wird der Ladevorgang sofort gestartet,
sobald das Ladekabel angeschlossen wird. (S. 153)
1
2
3

1752-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)■

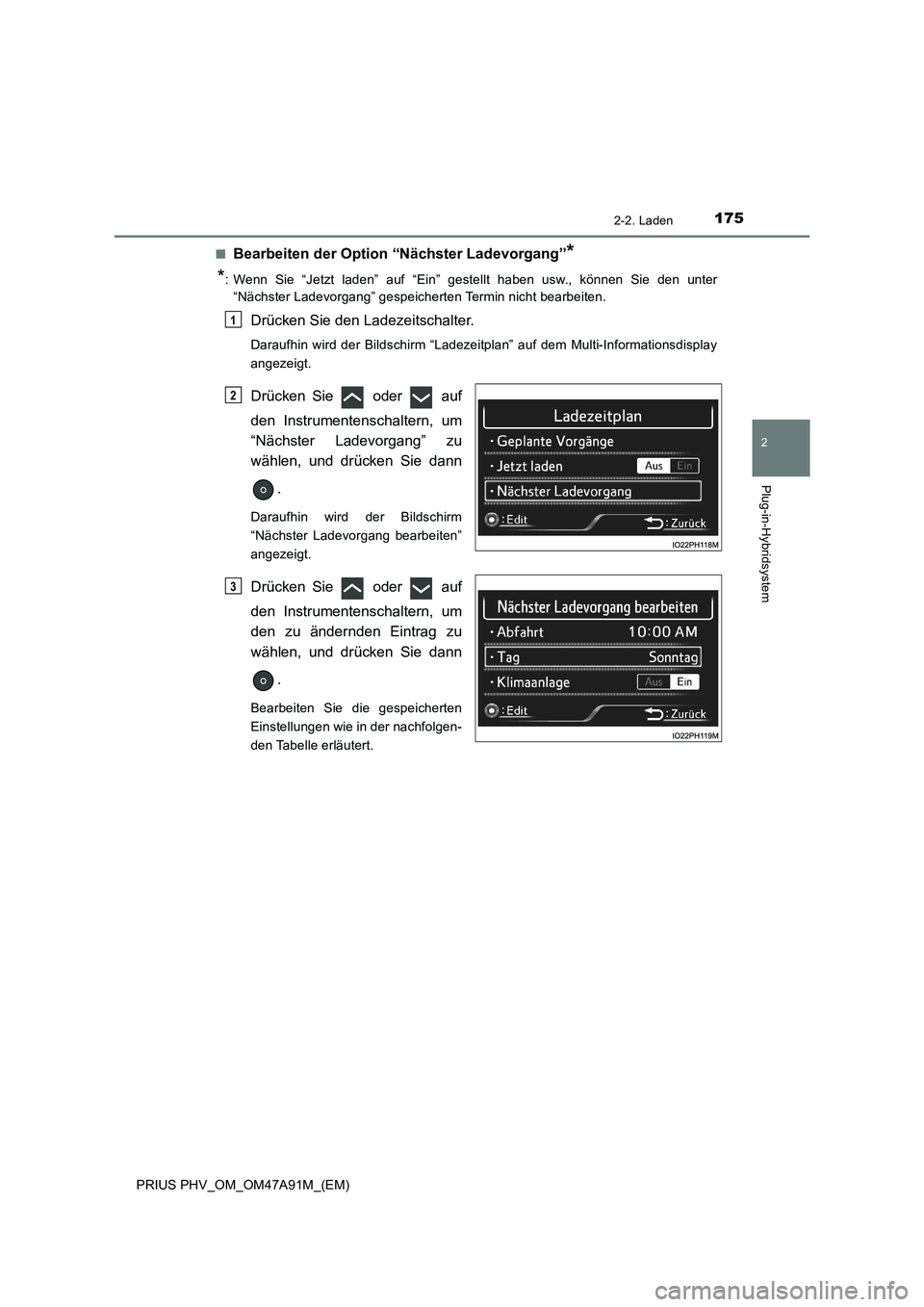

Bearbeiten der Option “Nächster Ladevorgang”*
*
: Wenn Sie “Jetzt laden” auf “Ein” gestellt haben usw., können Sie den unter
“Nächster Ladevorgang” gespeicherten Termin nicht bearbeiten.
Drücken Sie den Ladezeitschalter.
Daraufhin wird der Bildschirm “Ladezeitplan” auf dem Multi-Informationsdisplay
angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Nächster Ladevorgang” zu
wählen, und drücken Sie dann
.
Daraufhin wird der Bildschirm
“Nächster Ladevorgang bearbeiten”
angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
den zu ändernden Eintrag zu
wählen, und drücken Sie dann
.
Bearbeiten Sie die gespeicherten
Einstellungen wie in der nachfolgen-
den Tabelle erläutert.
1
2
3

1762-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)

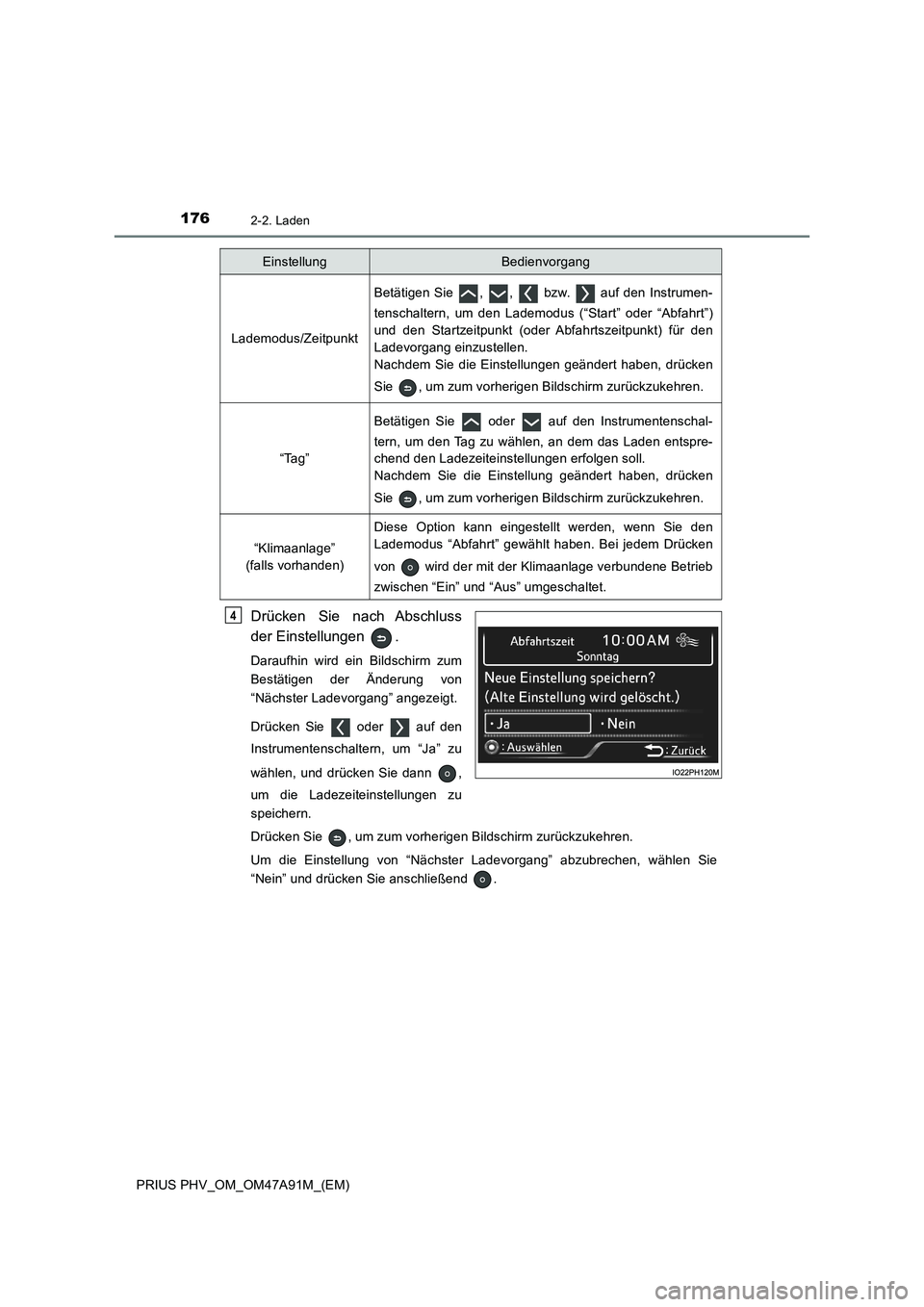

Drücken Sie nach Abschluss
der Einstellungen .
Daraufhin wird ein Bildschirm zum
Bestätigen der Änderung von
“Nächster Ladevorgang” angezeigt.
Drücken Sie oder auf den
Instrumentenschaltern, um “Ja” zu
wählen, und drücken Sie dann ,
um die Ladezeiteinstellungen zu
speichern.
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren.
Um die Einstellung von “Nächster Ladevorgang” abzubrechen, wählen Sie
“Nein” und drücken Sie anschließend .
EinstellungBedienvorgang
Lademodus/Zeitpunkt
Betätigen Sie , , bzw. auf den Instrumen-
tenschaltern, um den Lademodus (“Start” oder “Abfahrt”)
und den Startzeitpunkt (oder Abfahrtszeitpunkt) für den
Ladevorgang einzustellen.
Nachdem Sie die Einstellungen geändert haben, drücken
Sie , um zum vorherigen Bildschirm zurückzukehren.
“Tag”
Betätigen Sie oder auf den Instrumentenschal-
tern, um den Tag zu wählen, an dem das Laden entspre-
chend den Ladezeiteinstellungen erfolgen soll.
Nachdem Sie die Einstellung geändert haben, drücken
Sie , um zum vorherigen Bildschirm zurückzukehren.
“Klimaanlage”
(falls vorhanden)
Diese Option kann eingestellt werden, wenn Sie den
Lademodus “Abfahrt” gewählt haben. Bei jedem Drücken
von wird der mit der Klimaanlage verbundene Betrieb
zwischen “Ein” und “Aus” umgeschaltet.
4

1772-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

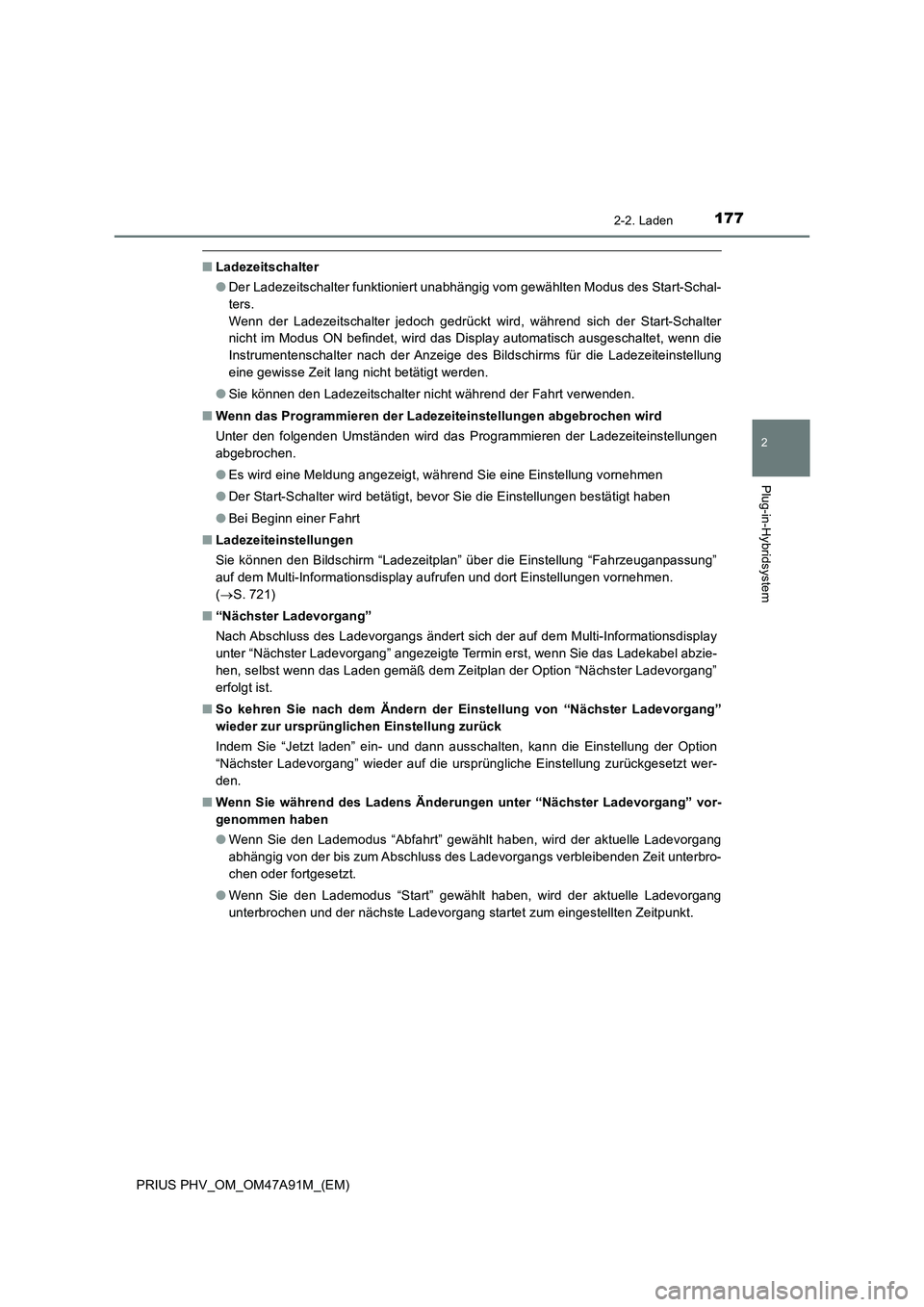

■Ladezeitschalter
●Der Ladezeitschalter funktioniert unabhängig vom gewählten Modus des Start-Schal-
ters.
Wenn der Ladezeitschalter jedoch gedrückt wird, während sich der Start-Schalter
nicht im Modus ON befindet, wird das Display automatisch ausgeschaltet, wenn die
Instrumentenschalter nach der Anzeige des Bildschirms für die Ladezeiteinstellung
eine gewisse Zeit lang nicht betätigt werden.
●Sie können den Ladezeitschalter nicht während der Fahrt verwenden.
■Wenn das Programmieren der Ladezeiteinstellungen abgebrochen wird
Unter den folgenden Umständen wird das Programmieren der Ladezeiteinstellungen
abgebrochen.
●Es wird eine Meldung angezeigt, während Sie eine Einstellung vornehmen
●Der Start-Schalter wird betätigt, bevor Sie die Einstellungen bestätigt haben
●Bei Beginn einer Fahrt
■Ladezeiteinstellungen
Sie können den Bildschirm “Ladezeitplan” über die Einstellung “Fahrzeuganpassung”
auf dem Multi-Informationsdisplay aufrufen und dort Einstellungen vornehmen.
(S. 721)
■“Nächster Ladevorgang”
Nach Abschluss des Ladevorgangs ändert sich der auf dem Multi-Informationsdisplay
unter “Nächster Ladevorgang” angezeigte Termin erst, wenn Sie das Ladekabel abzie-
hen, selbst wenn das Laden gemäß dem Zeitplan der Option “Nächster Ladevorgang”
erfolgt ist.
■So kehren Sie nach dem Ändern der Einstellung von “Nächster Ladevorgang”
wieder zur ursprünglichen Einstellung zurück
Indem Sie “Jetzt laden” ein- und dann ausschalten, kann die Einstellung der Option
“Nächster Ladevorgang” wieder auf die ursprüngliche Einstellung zurückgesetzt wer-
den.
■Wenn Sie während des Ladens Änderungen unter “Nächster Ladevorgang” vor-
genommen haben
●Wenn Sie den Lademodus “Abfahrt” gewählt haben, wird der aktuelle Ladevorgang
abhängig von der bis zum Abschluss des Ladevorgangs verbleibenden Zeit unterbro-
chen oder fortgesetzt.
●Wenn Sie den Lademodus “Start” gewählt haben, wird der aktuelle Ladevorgang
unterbrochen und der nächste Ladevorgang startet zum eingestellten Zeitpunkt.

1782-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)

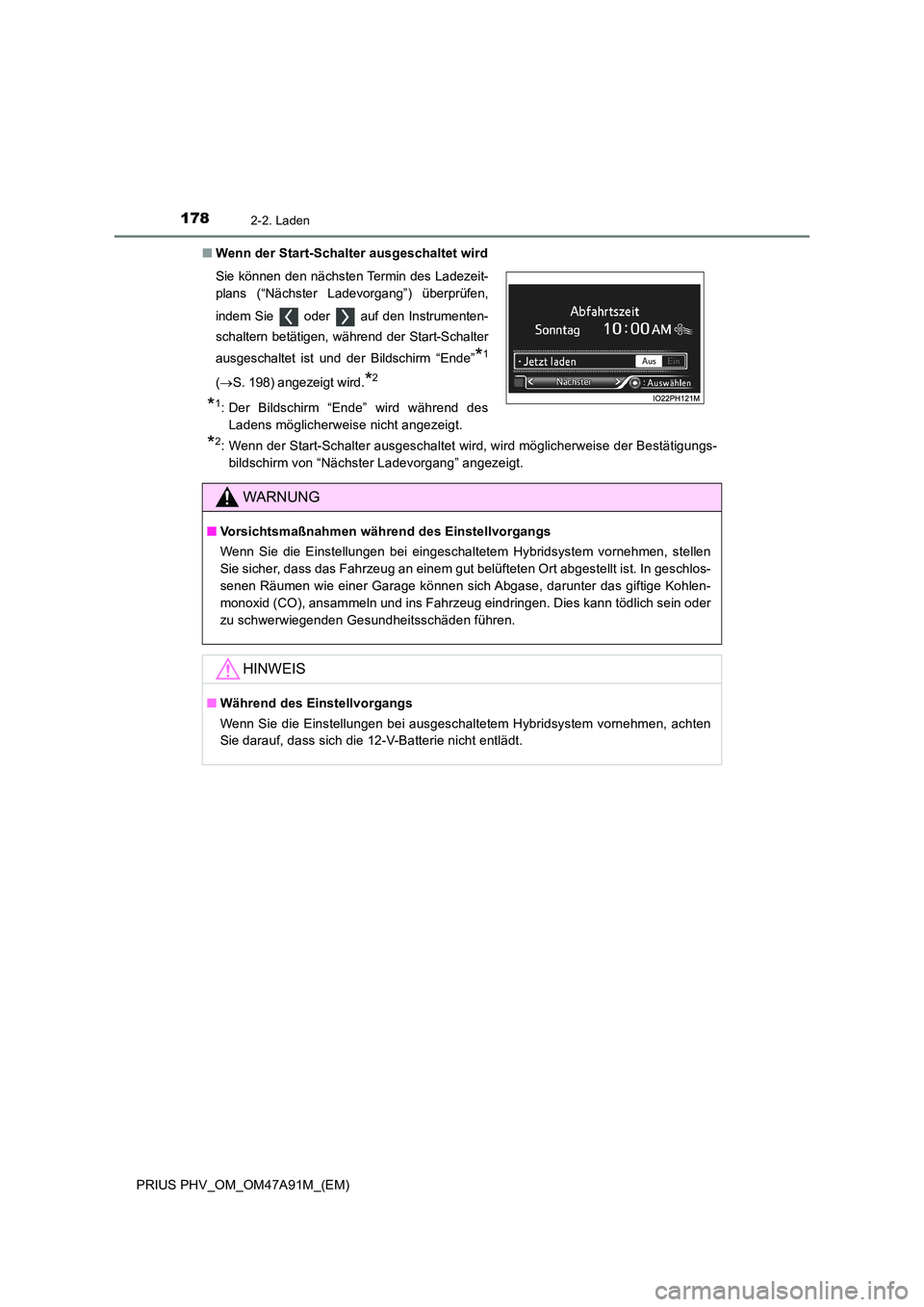

■ Wenn der Start-Schalter ausgeschaltet wird
*2: Wenn der Start-Schalter ausgeschaltet wird, wird möglicherweise der Bestätigungs-
bildschirm von “Nächster Ladevorgang” angezeigt.
Sie können den nächsten Termin des Ladezeit-
plans (“Nächster Ladevorgang”) überprüfen,
indem Sie oder auf den Instrumenten-
schaltern betätigen, während der Start-Schalter
ausgeschaltet ist und der Bildschirm “Ende”*1
( S. 198) angezeigt wird.*2
*1: Der Bildschirm “Ende” wird während des
Ladens möglicherweise nicht angezeigt.
WARNUNG
■ Vorsichtsmaßnahmen während des Einstellvorgangs
Wenn Sie die Einstellungen bei eingeschaltetem Hybridsystem vornehmen, stellen
Sie sicher, dass das Fahrzeug an einem gut belüfteten Ort abgestellt ist. In geschlos-
senen Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlen-
monoxid (CO), ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder
zu schwerwiegenden Gesundheitsschäden führen.
HINWEIS
■ Während des Einstellvorgangs
Wenn Sie die Einstellungen bei ausgeschaltetem Hybridsystem vornehmen, achten
Sie darauf, dass sich die 12-V-Batterie nicht entlädt.

179
2
2-2. Laden
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47A91M_(EM)

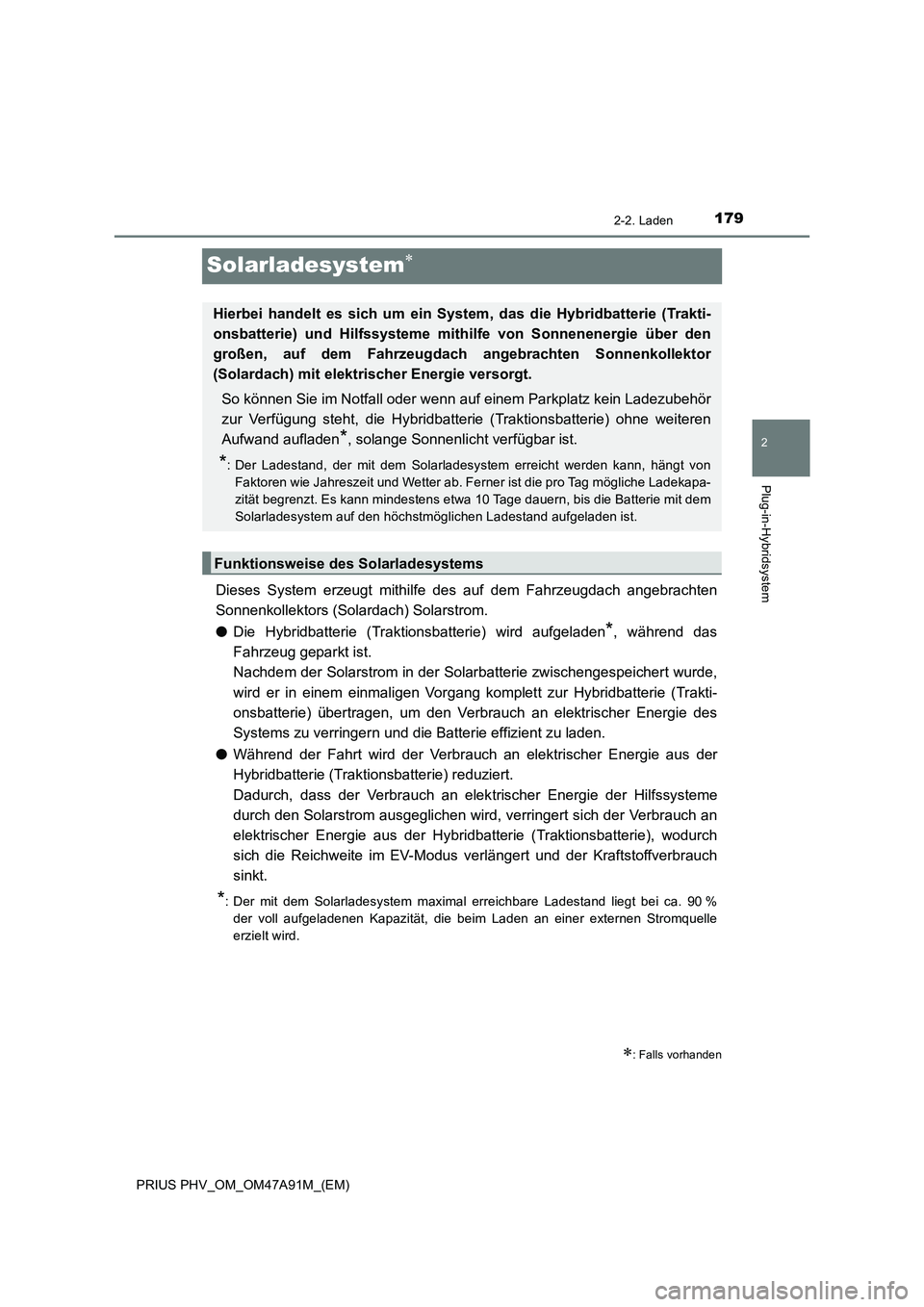

Solarladesystem
Dieses System erzeugt mithilfe des auf dem Fahrzeugdach angebrachten
Sonnenkollektors (Solardach) Solarstrom.
●Die Hybridbatterie (Traktionsbatterie) wird aufgeladen
*, während das
Fahrzeug geparkt ist.
Nachdem der Solarstrom in der Solarbatterie zwischengespeichert wurde,
wird er in einem einmaligen Vorgang komplett zur Hybridbatterie (Trakti-
onsbatterie) übertragen, um den Verbrauch an elektrischer Energie des
Systems zu verringern und die Batterie effizient zu laden.
●Während der Fahrt wird der Verbrauch an elektrischer Energie aus der
Hybridbatterie (Traktionsbatterie) reduziert.
Dadurch, dass der Verbrauch an elektrischer Energie der Hilfssysteme
durch den Solarstrom ausgeglichen wird, verringert sich der Verbrauch an
elektrischer Energie aus der Hybridbatterie (Traktionsbatterie), wodurch
sich die Reichweite im EV-Modus verlängert und der Kraftstoffverbrauch
sinkt.
*: Der mit dem Solarladesystem maximal erreichbare Ladestand liegt bei ca. 90 %
der voll aufgeladenen Kapazität, die beim Laden an einer externen Stromquelle
erzielt wird.
: Falls vorhanden
Hierbei handelt es sich um ein System, das die Hybridbatterie (Trakti-
onsbatterie) und Hilfssysteme mithilfe von Sonnenenergie über den
großen, auf dem Fahrzeugdach angebrachten Sonnenkollektor
(Solardach) mit elektrischer Energie versorgt.
So können Sie im Notfall oder wenn auf einem Parkplatz kein Ladezubehör
zur Verfügung steht, die Hybridbatterie (Traktionsbatterie) ohne weiteren
Aufwand aufladen
*, solange Sonnenlicht verfügbar ist.
*: Der Ladestand, der mit dem Solarladesystem erreicht werden kann, hängt von
Faktoren wie Jahreszeit und Wetter ab. Ferner ist die pro Tag mögliche Ladekapa-
zität begrenzt. Es kann mindestens etwa 10 Tage dauern, bis die Batterie mit dem
Solarladesystem auf den höchstmöglichen Ladestand aufgeladen ist.
Funktionsweise des Solarladesystems

1802-2. Laden
PRIUS PHV_OM_OM47A91M_(EM)

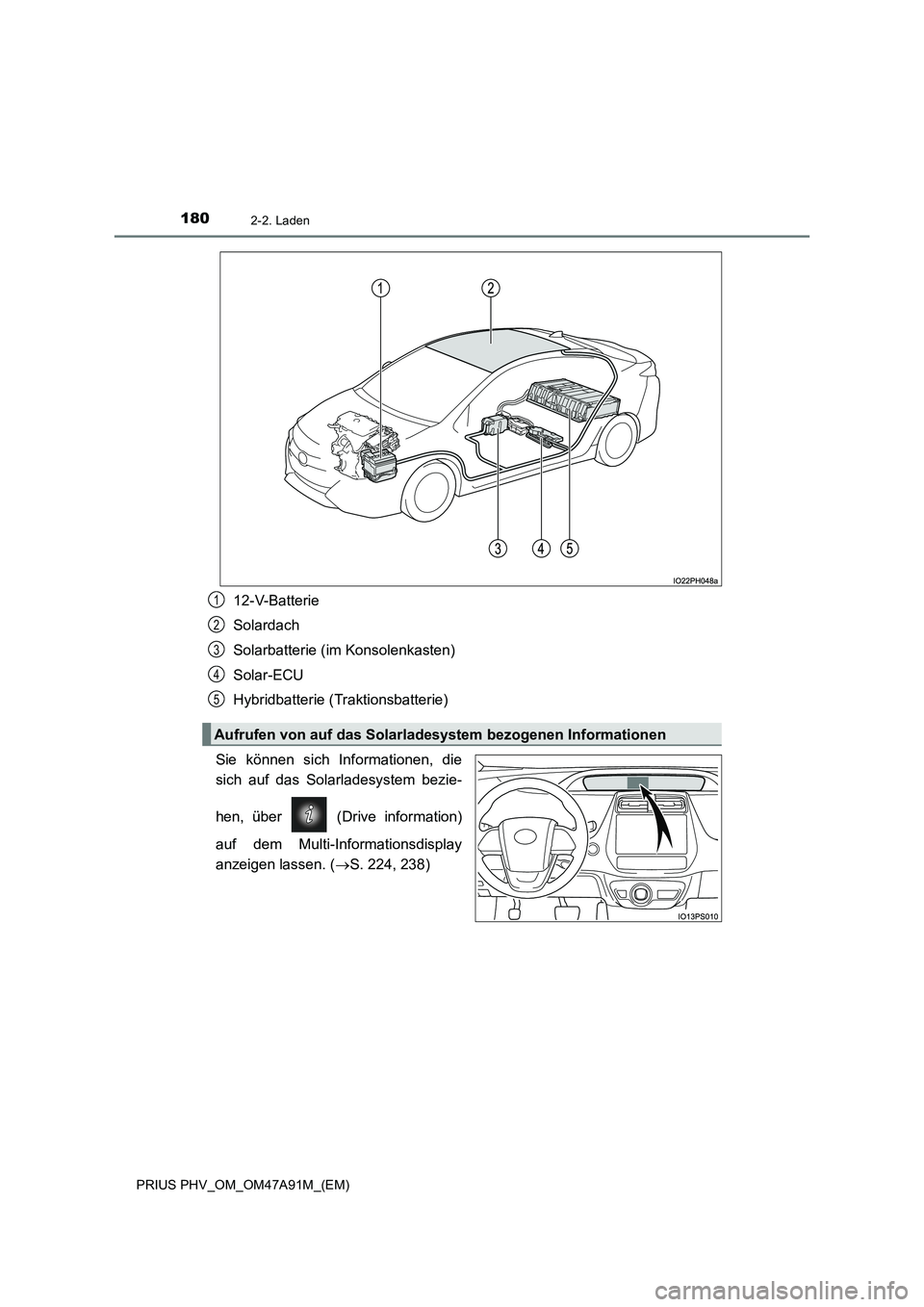

12-V-Batterie
Solardach
Solarbatterie (im Konsolenkasten)
Solar-ECU
Hybridbatterie (Traktionsbatterie)
Sie können sich Informationen, die
sich auf das Solarladesystem bezie-
hen, über (Drive information)
auf dem Multi-Informationsdisplay
anzeigen lassen. (S. 224, 238)
Aufrufen von auf das Solarladesystem bezogenen Informationen
1
2
3
4
5
