TOYOTA PRIUS PLUG-IN HYBRID 2017 Betriebsanleitungen (in German)

4515-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

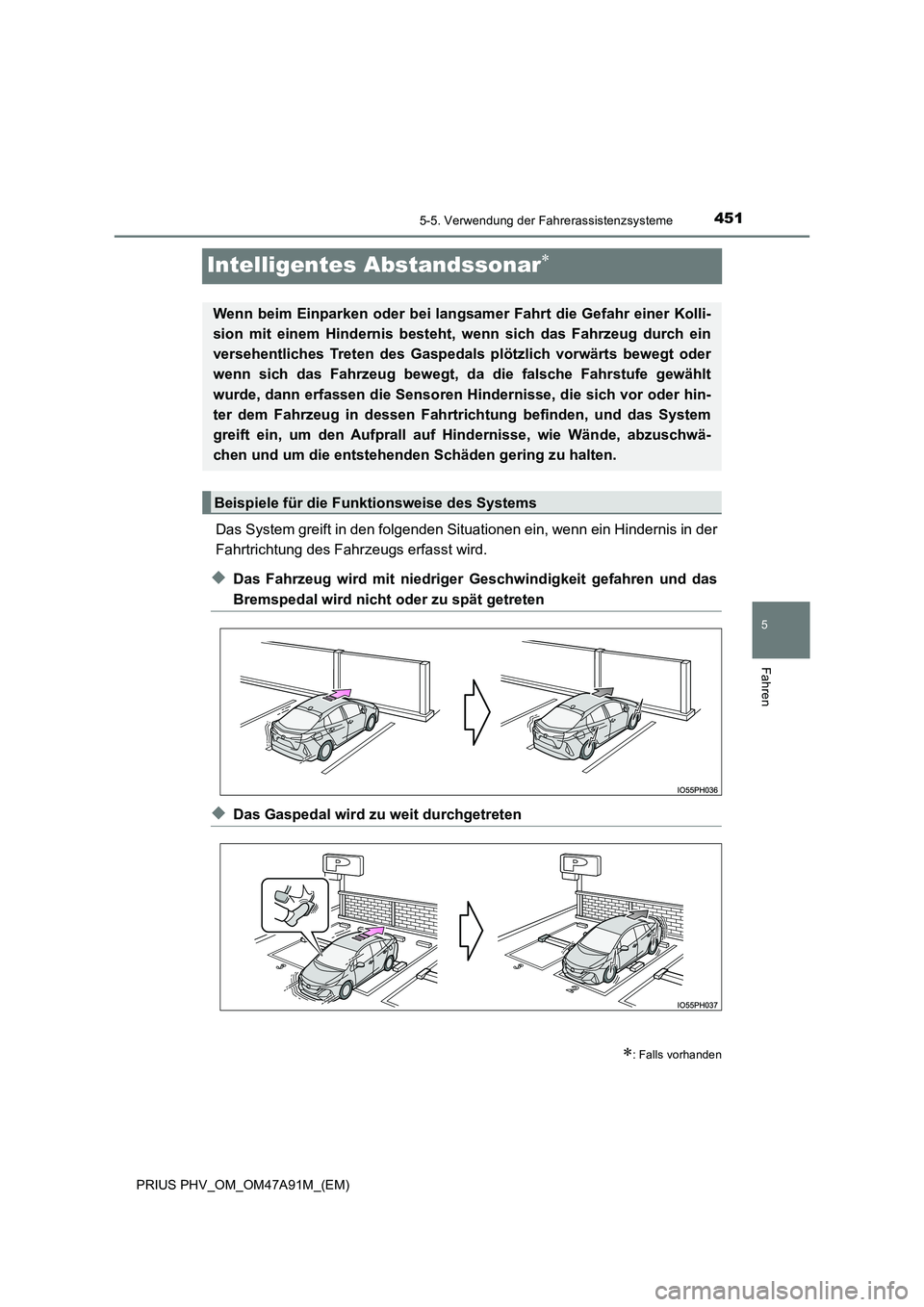

Intelligentes Abstandssonar
Das System greift in den folgenden Situationen ein, wenn ein Hindernis in der
Fahrtrichtung des Fahrzeugs erfasst wird.
◆Das Fahrzeug wird mit niedriger Geschwindigkeit gefahren und das
Bremspedal wird nicht oder zu spät getreten
◆Das Gaspedal wird zu weit durchgetreten
: Falls vorhanden
Wenn beim Einparken oder bei langsamer Fahrt die Gefahr einer Kolli-
sion mit einem Hindernis besteht, wenn sich das Fahrzeug durch ein
versehentliches Treten des Gaspedal s plötzlich vorwärts bewegt oder
wenn sich das Fahrzeug bewegt, da die falsche Fahrstufe gewählt
wurde, dann erfassen die Sensoren Hindernisse, die sich vor oder hin-
ter dem Fahrzeug in dessen Fahrtr ichtung befinden, und das System
greift ein, um den Aufprall auf Hindernisse, wie Wände, abzuschwä-
chen und um die entstehenden Schäden gering zu halten.
Beispiele für die Funktionsweise des Systems

4525-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)

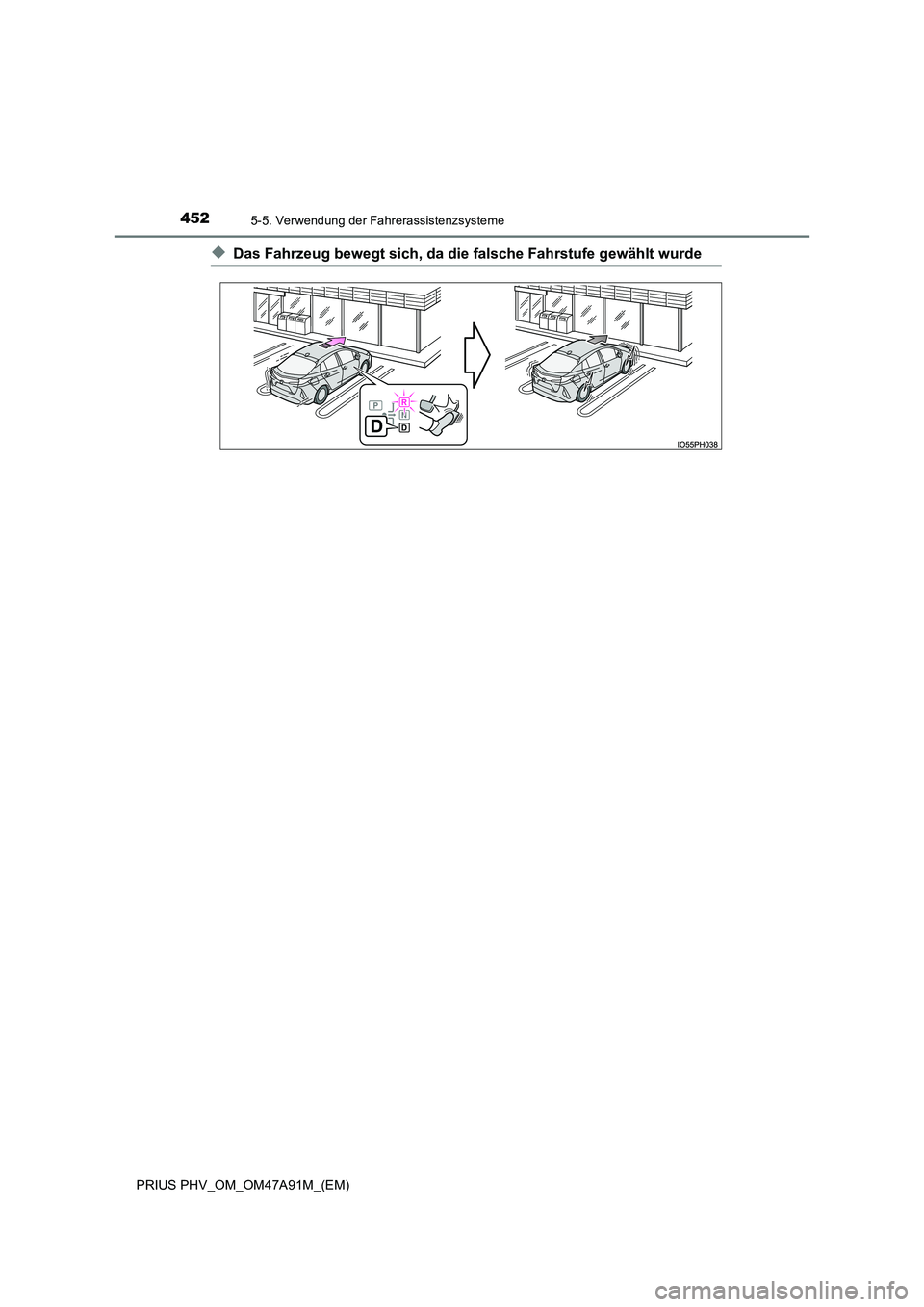

◆Das Fahrzeug bewegt sich, da die falsche Fahrstufe gewählt wurde

4535-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

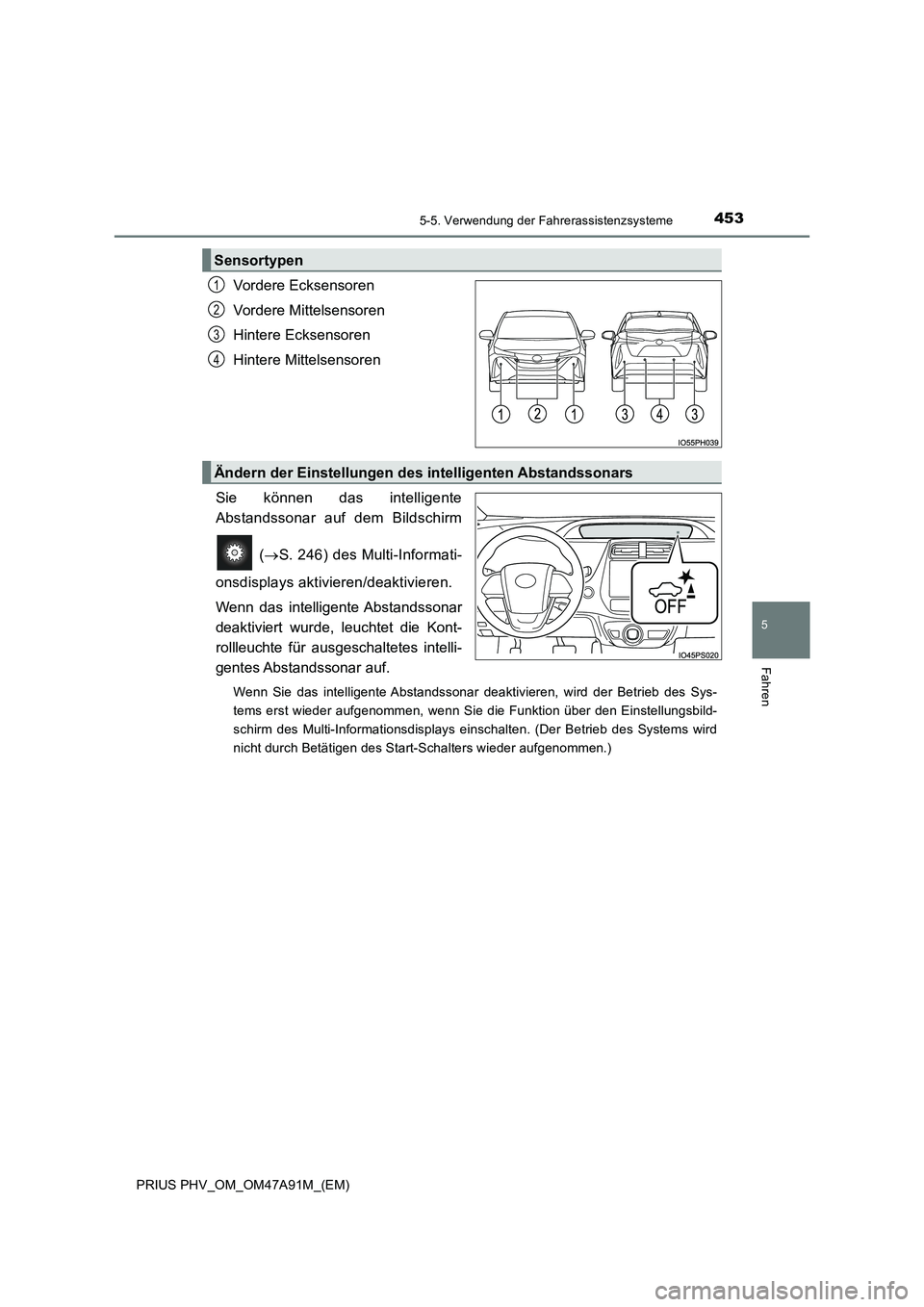

Vordere Ecksensoren
Vordere Mittelsensoren
Hintere Ecksensoren
Hintere Mittelsensoren
Sie können das intelligente
Abstandssonar auf dem Bildschirm
( S. 246) des Multi-Informati-
onsdisplays aktivieren/deaktivieren.
Wenn das intelligente Abstandssonar
deaktiviert wurde, leuchtet die Kont-
rollleuchte für ausgeschaltetes intelli-
gentes Abstandssonar auf.
Wenn Sie das intelligente Abstandssonar deaktivieren, wird der Betrieb des Sys-
tems erst wieder aufgenommen, wenn Sie die Funktion über den Einstellungsbild-
schirm des Multi-Informationsdisplays einschalten. (Der Betrieb des Systems wird
nicht durch Betätigen des Start-Schalters wieder aufgenommen.)
Sensortypen
1
2
3
4
Ändern der Einstellungen des intelligenten Abstandssonars

4545-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)

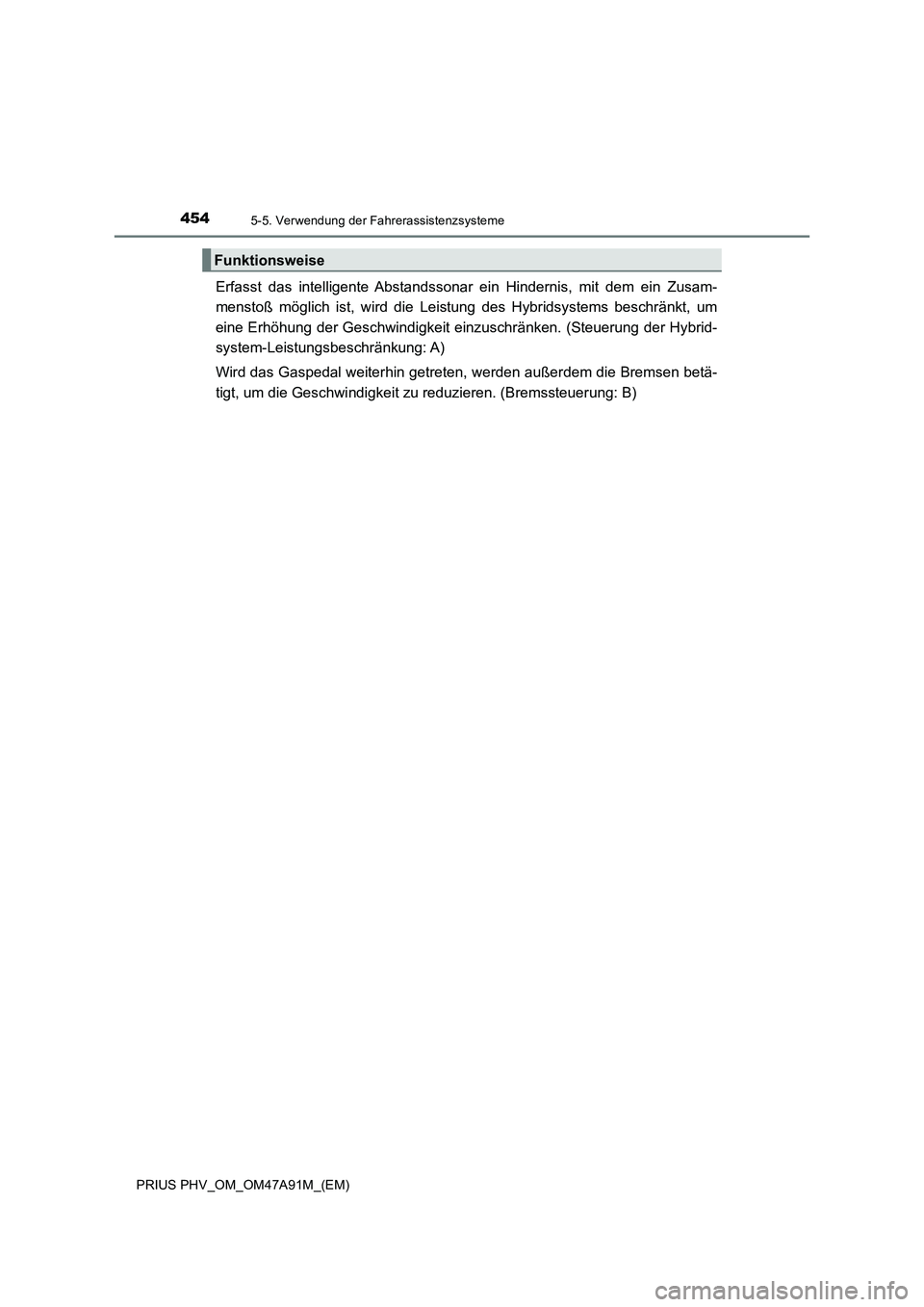

Erfasst das intelligente Abstandssonar ein Hindernis, mit dem ein Zusam-
menstoß möglich ist, wird die Leistung des Hybridsystems beschränkt, um
eine Erhöhung der Geschwindigkeit einzuschränken. (Steuerung der Hybrid-
system-Leistungsbeschränkung: A)
Wird das Gaspedal weiterhin getreten, werden außerdem die Bremsen betä-
tigt, um die Geschwindigkeit zu reduzieren. (Bremssteuerung: B)

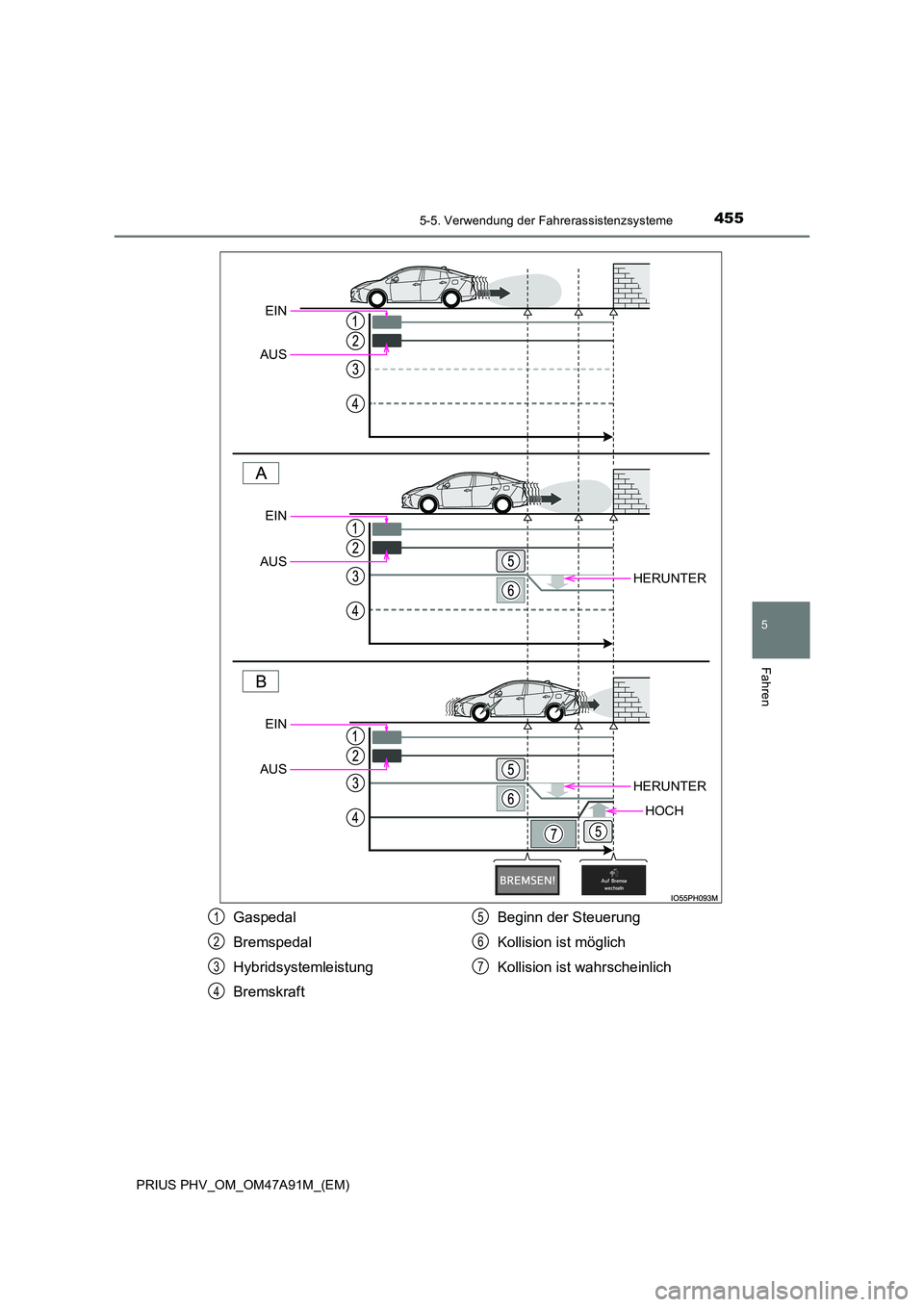

Funktionsweise

4555-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
HERUNTER
HERUNTER
HOCH
EIN
AUS
EIN
AUS
EIN
AUS
Gaspedal
Bremspedal
Hybridsystemleistung
Bremskraft
Beginn der Steuerung
Kollision ist möglich
Kollision ist wahrscheinlich
1
2
3
4
5
6
7

4565-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)■

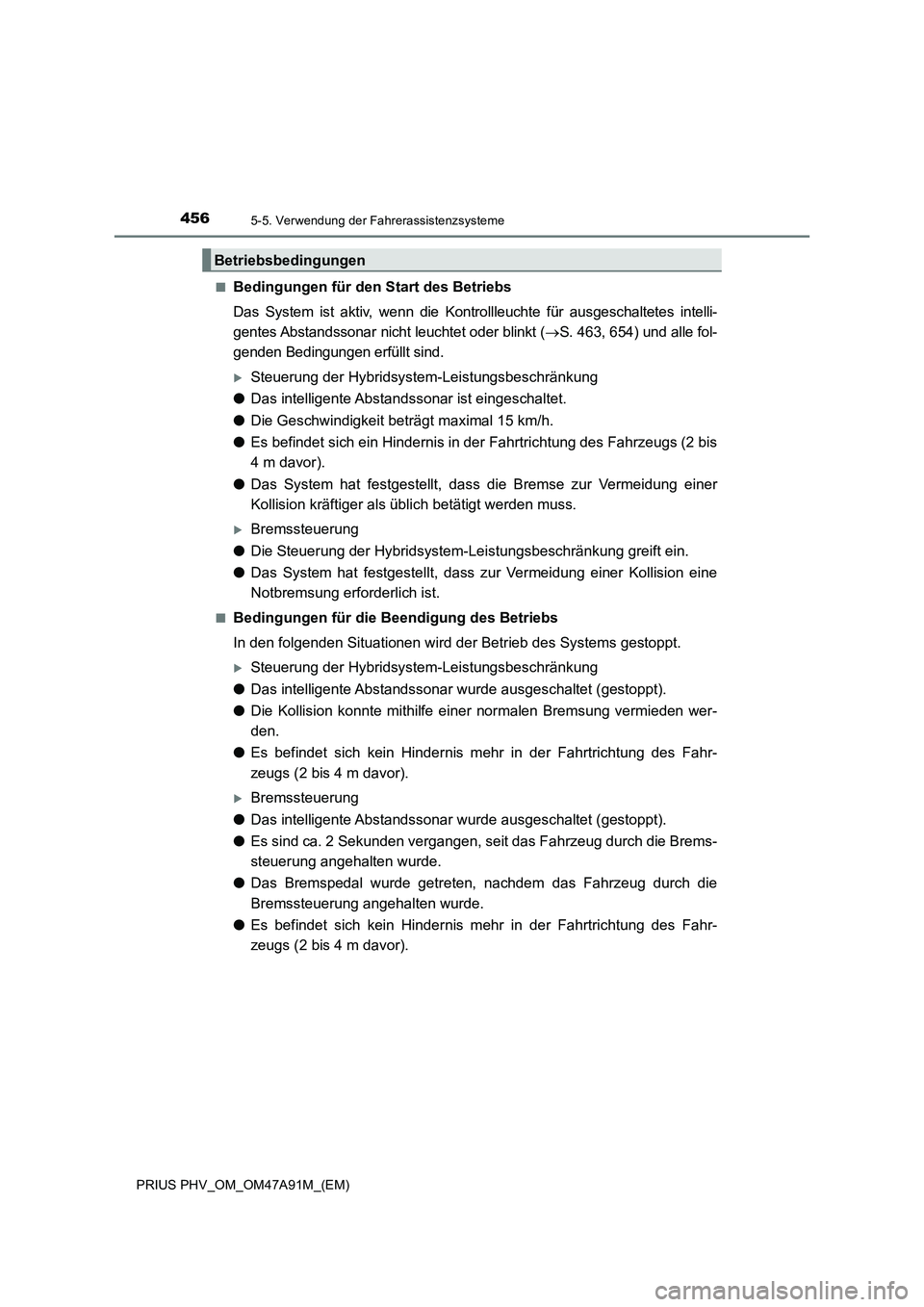

Bedingungen für den Start des Betriebs
Das System ist aktiv, wenn die Kontrollleuchte für ausgeschaltetes intelli-
gentes Abstandssonar nicht leuchtet oder blinkt (S. 463, 654) und alle fol-
genden Bedingungen erfüllt sind.
Steuerung der Hybridsystem-Leistungsbeschränkung
●Das intelligente Abstandssonar ist eingeschaltet.
●Die Geschwindigkeit beträgt maximal 15 km/h.
●Es befindet sich ein Hindernis in der Fahrtrichtung des Fahrzeugs (2 bis
4 m davor).
●Das System hat festgestellt, dass die Bremse zur Vermeidung einer
Kollision kräftiger als üblich betätigt werden muss.
Bremssteuerung
●Die Steuerung der Hybridsystem-Leistungsbeschränkung greift ein.
●Das System hat festgestellt, dass zur Vermeidung einer Kollision eine
Notbremsung erforderlich ist.
■Bedingungen für die Beendigung des Betriebs
In den folgenden Situationen wird der Betrieb des Systems gestoppt.
Steuerung der Hybridsystem-Leistungsbeschränkung
●Das intelligente Abstandssonar wurde ausgeschaltet (gestoppt).
●Die Kollision konnte mithilfe einer normalen Bremsung vermieden wer-
den.
●Es befindet sich kein Hindernis mehr in der Fahrtrichtung des Fahr-
zeugs (2 bis 4 m davor).
Bremssteuerung
●Das intelligente Abstandssonar wurde ausgeschaltet (gestoppt).
●Es sind ca. 2 Sekunden vergangen, seit das Fahrzeug durch die Brems-
steuerung angehalten wurde.
●Das Bremspedal wurde getreten, nachdem das Fahrzeug durch die
Bremssteuerung angehalten wurde.
●Es befindet sich kein Hindernis mehr in der Fahrtrichtung des Fahr-
zeugs (2 bis 4 m davor).
Betriebsbedingungen

4575-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

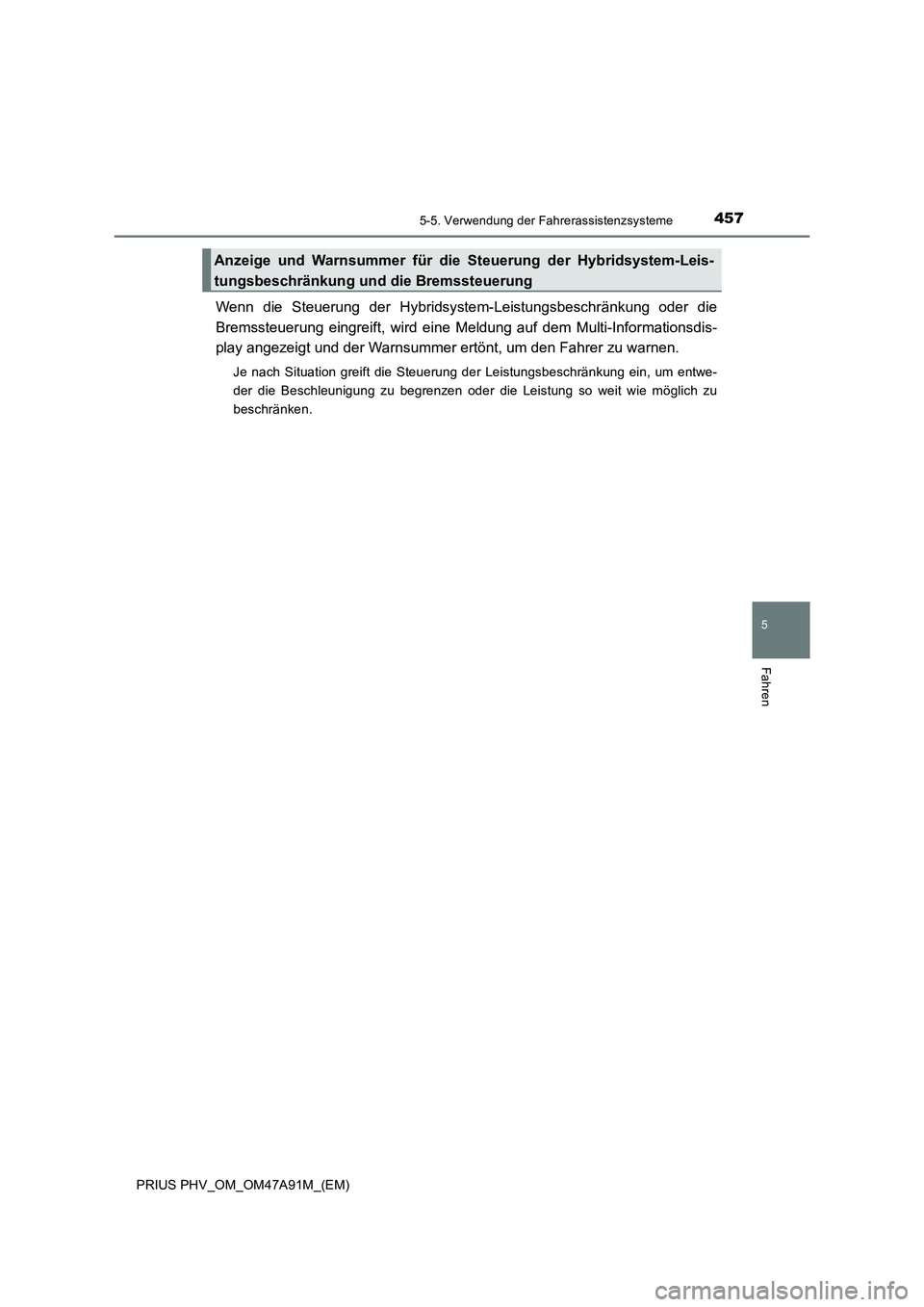

Wenn die Steuerung der Hybridsystem-Leistungsbeschränkung oder die
Bremssteuerung eingreift, wird eine Meldung auf dem Multi-Informationsdis-
play angezeigt und der Warnsummer ertönt, um den Fahrer zu warnen.
Je nach Situation greift die Steuerung der Leistungsbeschränkung ein, um entwe-
der die Beschleunigung zu begrenzen oder die Leistung so weit wie möglich zu
beschränken.
Anzeige und Warnsummer für die Steuerung der Hybridsystem-Leis-
tungsbeschränkung und die Bremssteuerung

4585-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)

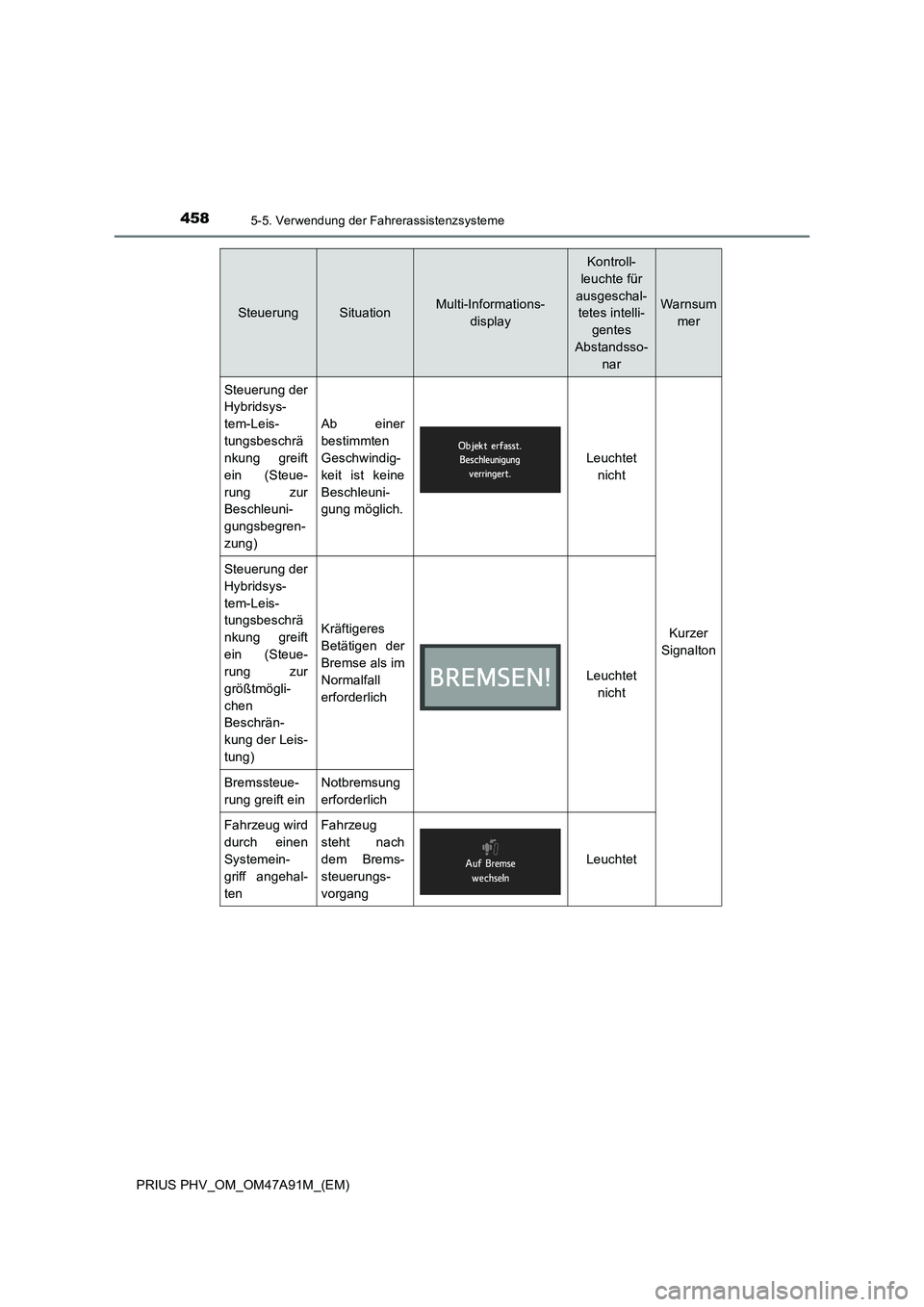

SteuerungSituationMulti-Informations-
display
Kontroll-
leuchte für
ausgeschal-
tetes intelli-
gentes
Abstandsso-
nar
Warnsum
mer
Steuerung der
Hybridsys-
tem-Leis-
tungsbeschrä
nkung greift
ein (Steue-
rung zur
Beschleuni-
gungsbegren-
zung)
Ab einer
bestimmten
Geschwindig-
keit ist keine
Beschleuni-
gung möglich.
Leuchtet
nicht
Kurzer
Signalton
Steuerung der
Hybridsys-
tem-Leis-
tungsbeschrä
nkung greift
ein (Steue-
rung zur
größtmögli-
chen
Beschrän-
kung der Leis-
tung)
Kräftigeres
Betätigen der
Bremse als im
Normalfall
erforderlich
Leuchtet
nicht
Bremssteue-
rung greift ein
Notbremsung
erforderlich
Fahrzeug wird
durch einen
Systemein-
griff angehal-
ten
Fahrzeug
steht nach
dem Brems-
steuerungs-
vorgang
Leuchtet

4595-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

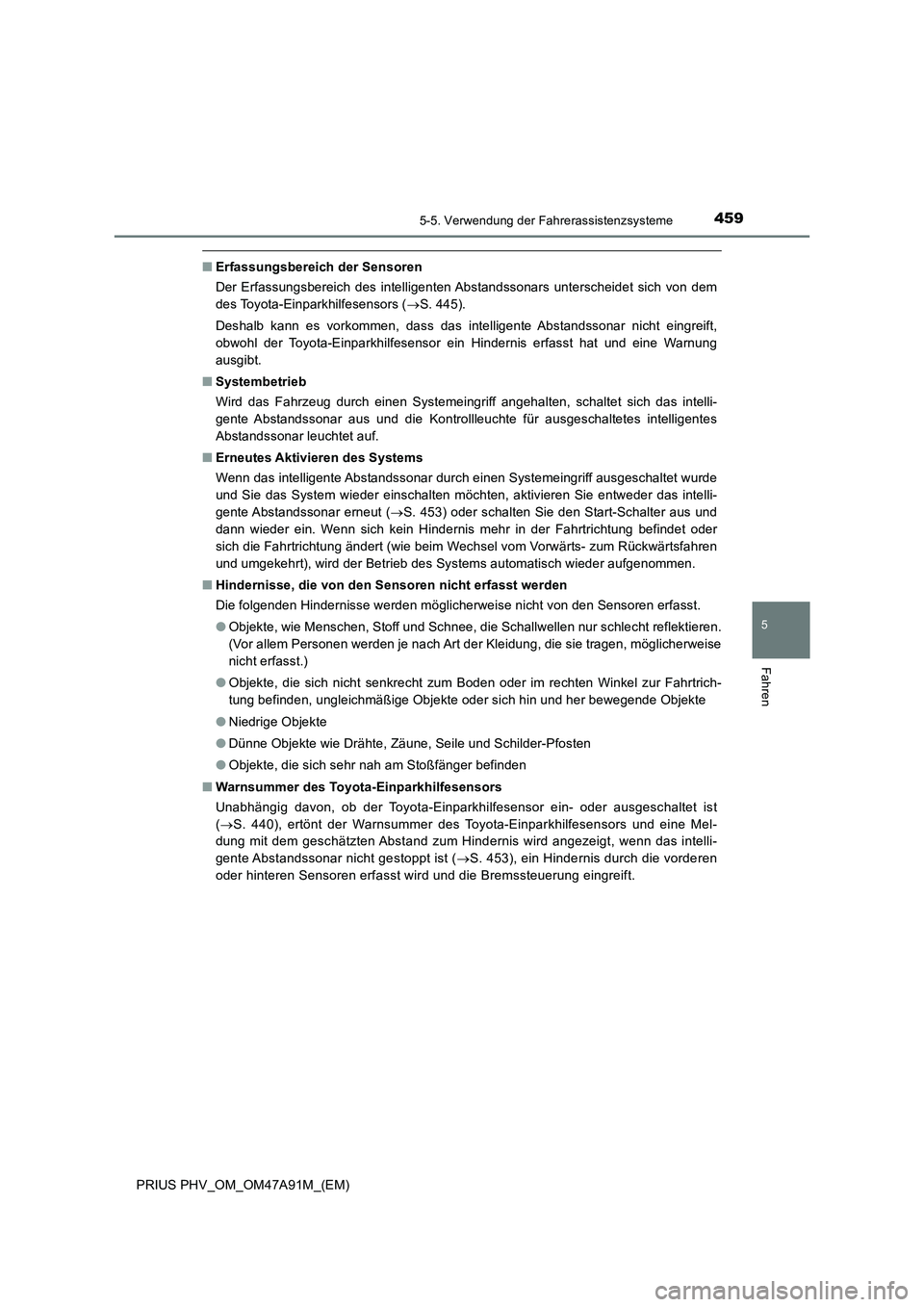

■Erfassungsbereich der Sensoren
Der Erfassungsbereich des intelligenten Abstandssonars unterscheidet sich von dem
des Toyota-Einparkhilfesensors (S. 445).
Deshalb kann es vorkommen, dass das intelligente Abstandssonar nicht eingreift,
obwohl der Toyota-Einparkhilfesensor ein Hindernis erfasst hat und eine Warnung
ausgibt.
■Systembetrieb
Wird das Fahrzeug durch einen Systemeingriff angehalten, schaltet sich das intelli-
gente Abstandssonar aus und die Kontrollleuchte für ausgeschaltetes intelligentes
Abstandssonar leuchtet auf.
■Erneutes Aktivieren des Systems
Wenn das intelligente Abstandssonar durch einen Systemeingriff ausgeschaltet wurde
und Sie das System wieder einschalten möchten, aktivieren Sie entweder das intelli-
gente Abstandssonar erneut (S. 453) oder schalten Sie den Start-Schalter aus und
dann wieder ein. Wenn sich kein Hindernis mehr in der Fahrtrichtung befindet oder
sich die Fahrtrichtung ändert (wie beim Wechsel vom Vorwärts- zum Rückwärtsfahren
und umgekehrt), wird der Betrieb des Systems automatisch wieder aufgenommen.
■Hindernisse, die von den Sensoren nicht erfasst werden
Die folgenden Hindernisse werden möglicherweise nicht von den Sensoren erfasst.
●Objekte, wie Menschen, Stoff und Schnee, die Schallwellen nur schlecht reflektieren.
(Vor allem Personen werden je nach Art der Kleidung, die sie tragen, möglicherweise
nicht erfasst.)
●Objekte, die sich nicht senkrecht zum Boden oder im rechten Winkel zur Fahrtrich-
tung befinden, ungleichmäßige Objekte oder sich hin und her bewegende Objekte
●Niedrige Objekte
●Dünne Objekte wie Drähte, Zäune, Seile und Schilder-Pfosten
●Objekte, die sich sehr nah am Stoßfänger befinden
■Warnsummer des Toyota-Einparkhilfesensors
Unabhängig davon, ob der Toyota-Einparkhilfesensor ein- oder ausgeschaltet ist
(S. 440), ertönt der Warnsummer des Toyota-Einparkhilfesensors und eine Mel-
dung mit dem geschätzten Abstand zum Hindernis wird angezeigt, wenn das intelli-
gente Abstandssonar nicht gestoppt ist (S. 453), ein Hindernis durch die vorderen
oder hinteren Sensoren erfasst wird und die Bremssteuerung eingreift.

4605-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)

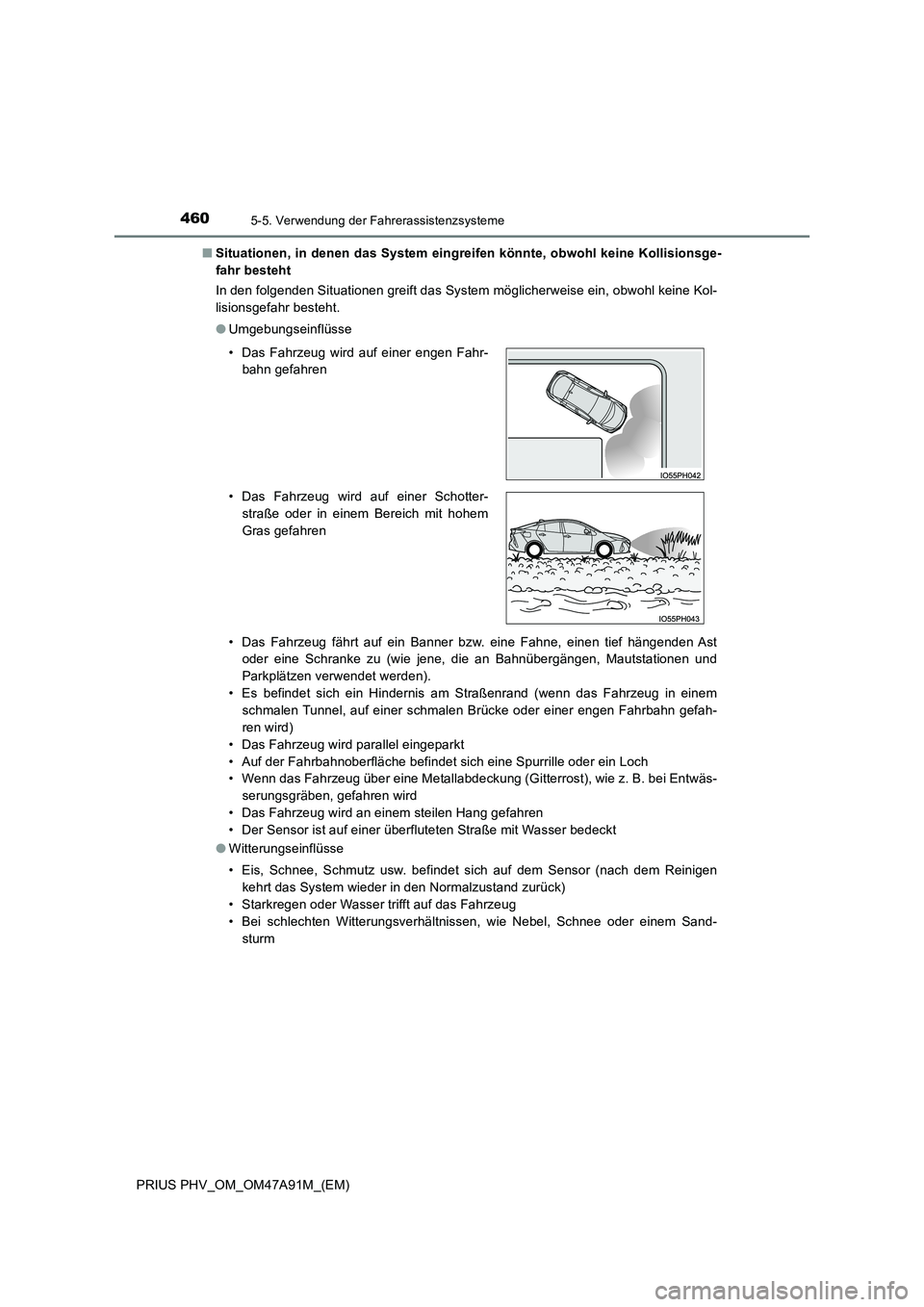

■ Situationen, in denen das System eingreifen könnte, obwohl keine Kollisionsge-
fahr besteht
In den folgenden Situationen greift das System möglicherweise ein, obwohl keine Kol-
lisionsgefahr besteht.
● Umgebungseinflüsse
• Das Fahrzeug fährt auf ein Banner bzw. eine Fahne, einen tief hängenden Ast
oder eine Schranke zu (wie jene, die an Bahnübergängen, Mautstationen und
Parkplätzen verwendet werden).
• Es befindet sich ein Hindernis am Straßenrand (wenn das Fahrzeug in einem
schmalen Tunnel, auf einer schmalen Brücke oder einer engen Fahrbahn gefah-
ren wird)
• Das Fahrzeug wird parallel eingeparkt
• Auf der Fahrbahnoberfläche befindet sich eine Spurrille oder ein Loch
• Wenn das Fahrzeug über eine Metallabdeckung (Gitterrost), wie z. B. bei Entwäs-
serungsgräben, gefahren wird
• Das Fahrzeug wird an einem steilen Hang gefahren
• Der Sensor ist auf einer überfluteten Straße mit Wasser bedeckt
● Witterungseinflüsse
• Eis, Schnee, Schmutz usw. befindet sich auf dem Sensor (nach dem Reinigen
kehrt das System wieder in den Normalzustand zurück)
• Starkregen oder Wasser trifft auf das Fahrzeug
• Bei schlechten Witterungsverhältnissen, wie Nebel, Schnee oder einem Sand-
sturm
• Das Fahrzeug wird auf einer engen Fahr-
bahn gefahren
• Das Fahrzeug wird auf einer Schotter-
straße oder in einem Bereich mit hohem
Gras gefahren
