TOYOTA PRIUS PLUG-IN HYBRID 2017 Betriebsanleitungen (in German)

4615-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

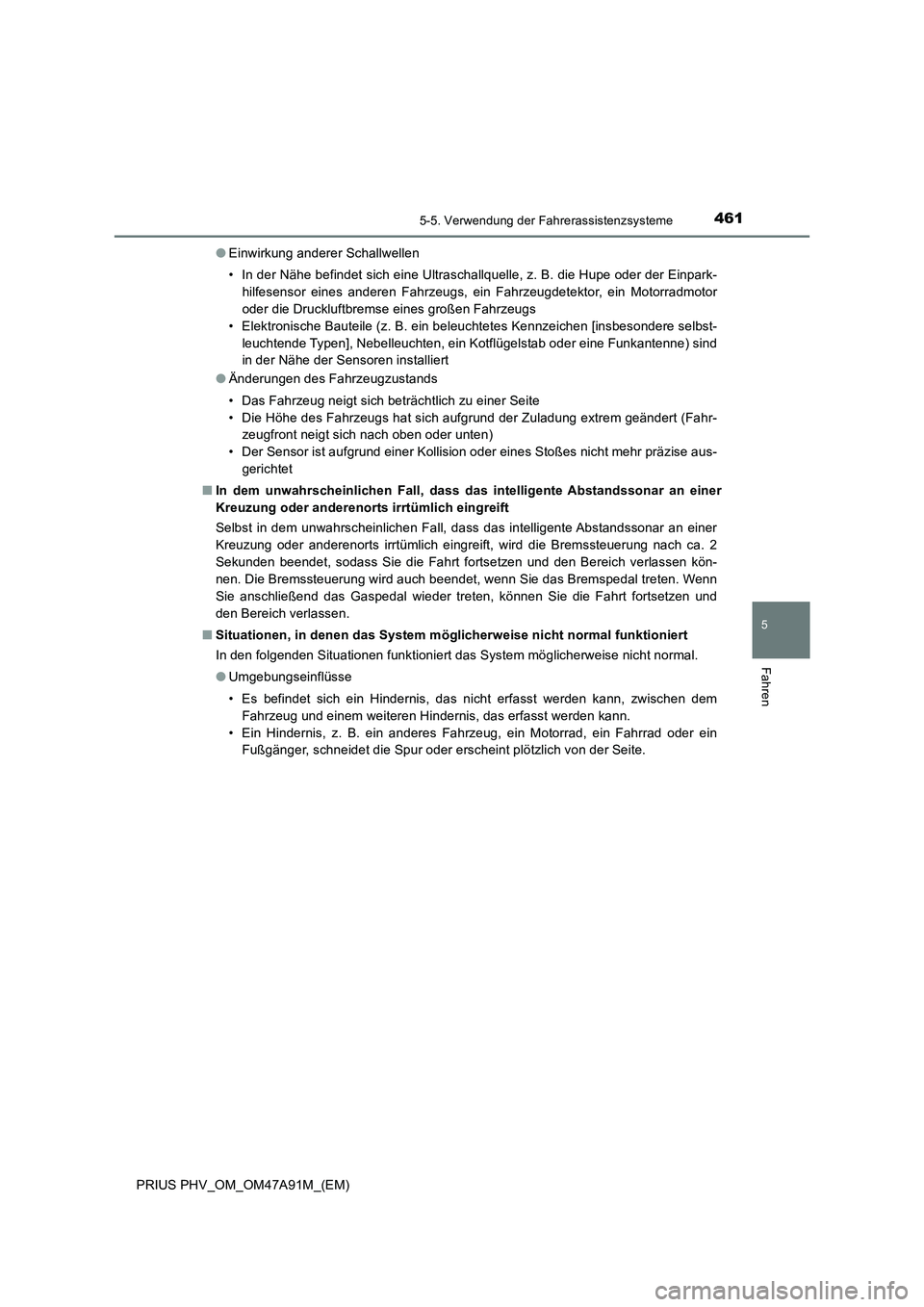

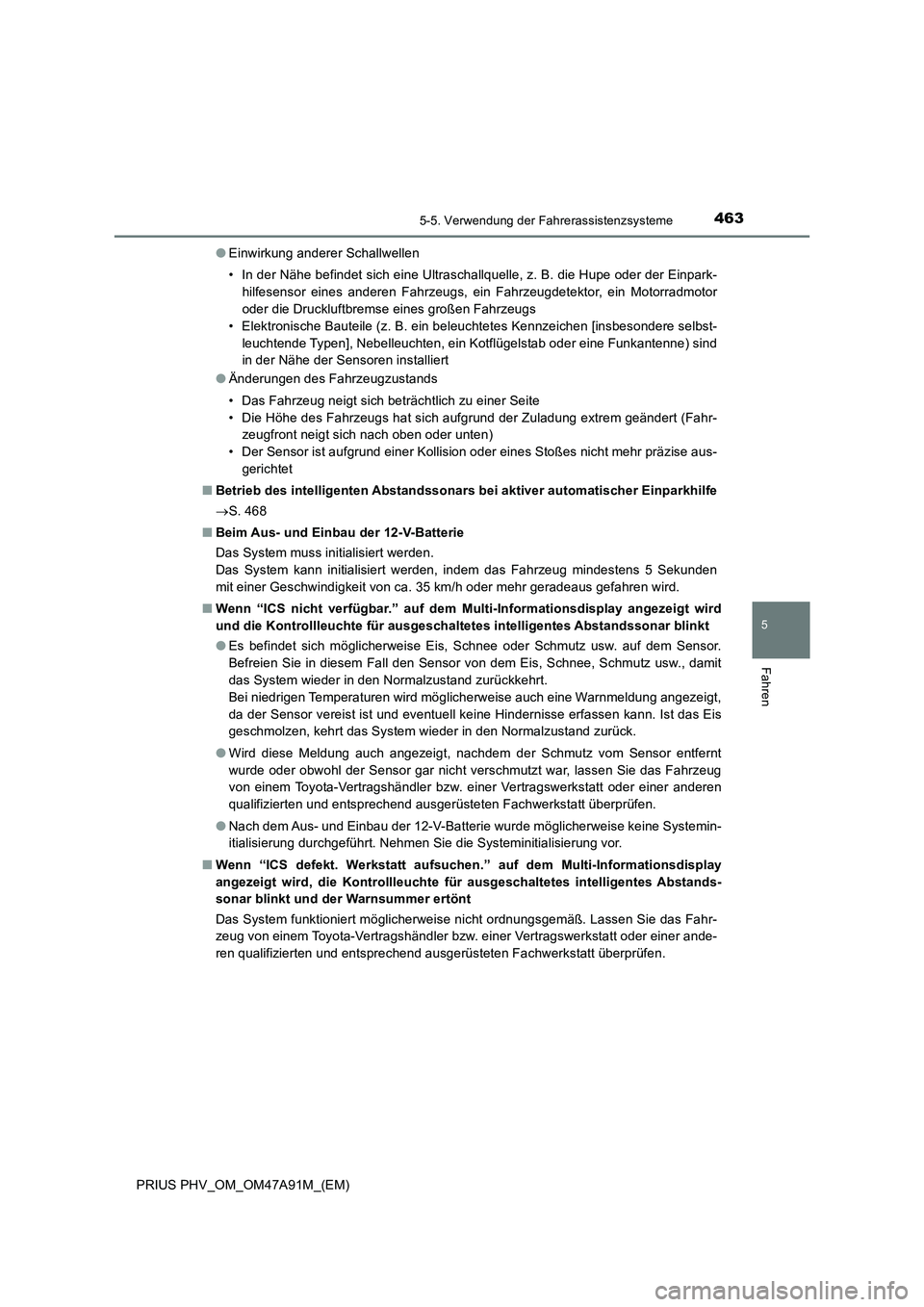

●Einwirkung anderer Schallwellen
• In der Nähe befindet sich eine Ultraschallquelle, z. B. die Hupe oder der Einpark-
hilfesensor eines anderen Fahrzeugs, ein Fahrzeugdetektor, ein Motorradmotor
oder die Druckluftbremse eines großen Fahrzeugs
• Elektronische Bauteile (z. B. ein beleuchtetes Kennzeichen [insbesondere selbst-
leuchtende Typen], Nebelleuchten, ein Kotflügelstab oder eine Funkantenne) sind
in der Nähe der Sensoren installiert
●Änderungen des Fahrzeugzustands
• Das Fahrzeug neigt sich beträchtlich zu einer Seite
• Die Höhe des Fahrzeugs hat sich aufgrund der Zuladung extrem geändert (Fahr-
zeugfront neigt sich nach oben oder unten)
• Der Sensor ist aufgrund einer Kollision oder eines Stoßes nicht mehr präzise aus-
gerichtet
■In dem unwahrscheinlichen Fall, dass das intelligente Abstandssonar an einer
Kreuzung oder anderenorts irrtümlich eingreift
Selbst in dem unwahrscheinlichen Fall, dass das intelligente Abstandssonar an einer
Kreuzung oder anderenorts irrtümlich eingreift, wird die Bremssteuerung nach ca. 2
Sekunden beendet, sodass Sie die Fahrt fortsetzen und den Bereich verlassen kön-
nen. Die Bremssteuerung wird auch beendet, wenn Sie das Bremspedal treten. Wenn
Sie anschließend das Gaspedal wieder treten, können Sie die Fahrt fortsetzen und
den Bereich verlassen.
■Situationen, in denen das System möglicherweise nicht normal funktioniert
In den folgenden Situationen funktioniert das System möglicherweise nicht normal.
●Umgebungseinflüsse
• Es befindet sich ein Hindernis, das nicht erfasst werden kann, zwischen dem
Fahrzeug und einem weiteren Hindernis, das erfasst werden kann.
• Ein Hindernis, z. B. ein anderes Fahrzeug, ein Motorrad, ein Fahrrad oder ein
Fußgänger, schneidet die Spur oder erscheint plötzlich von der Seite.

4625-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)

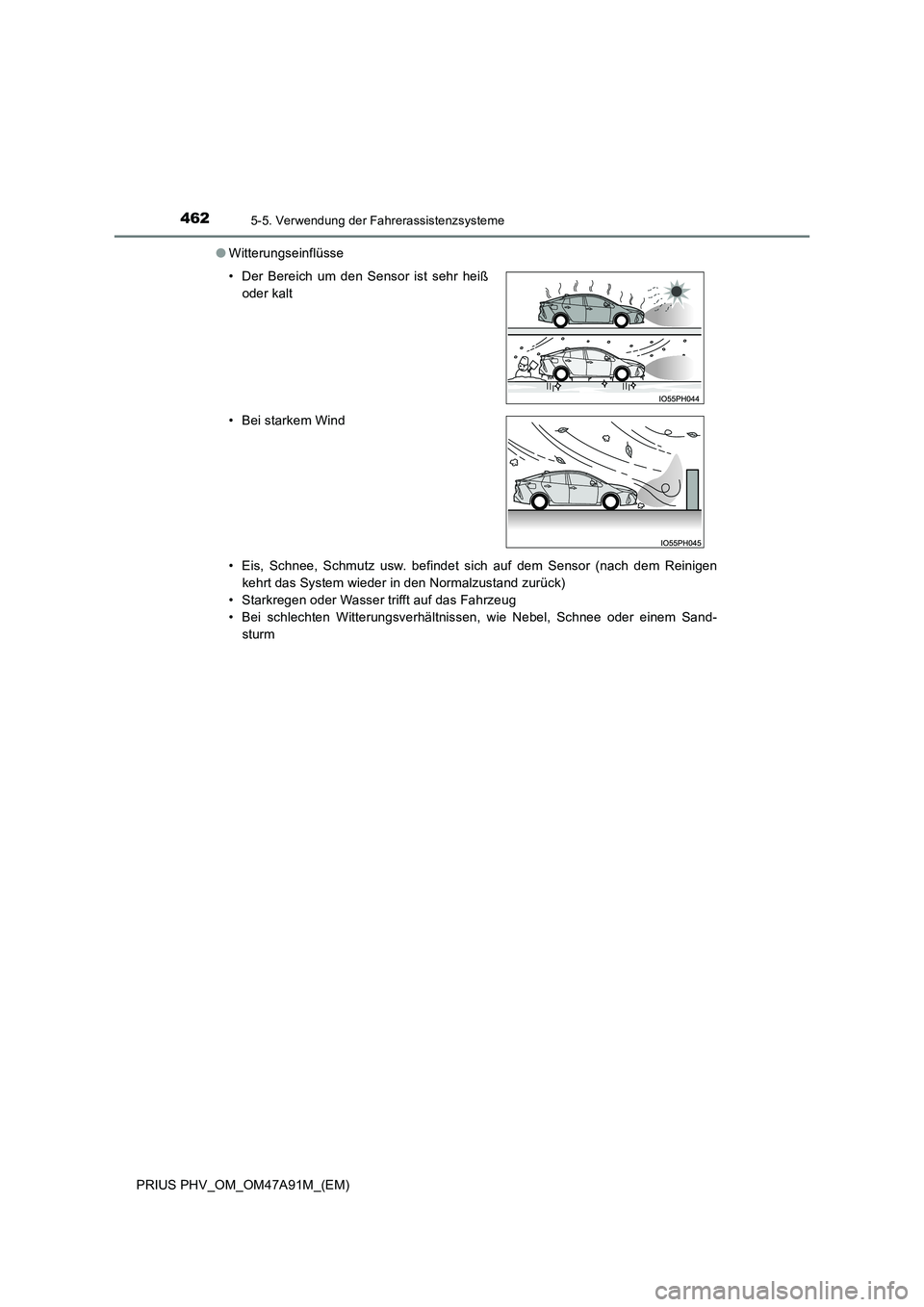

● Witterungseinflüsse
• Eis, Schnee, Schmutz usw. befindet sich auf dem Sensor (nach dem Reinigen
kehrt das System wieder in den Normalzustand zurück)
• Starkregen oder Wasser trifft auf das Fahrzeug
• Bei schlechten Witterungsverhältnissen, wie Nebel, Schnee oder einem Sand-
sturm
• Der Bereich um den Sensor ist sehr heiß
oder kalt
• Bei starkem Wind

4635-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
●Einwirkung anderer Schallwellen
• In der Nähe befindet sich eine Ultraschallquelle, z. B. die Hupe oder der Einpark-
hilfesensor eines anderen Fahrzeugs, ein Fahrzeugdetektor, ein Motorradmotor
oder die Druckluftbremse eines großen Fahrzeugs
• Elektronische Bauteile (z. B. ein beleuchtetes Kennzeichen [insbesondere selbst-
leuchtende Typen], Nebelleuchten, ein Kotflügelstab oder eine Funkantenne) sind
in der Nähe der Sensoren installiert
●Änderungen des Fahrzeugzustands
• Das Fahrzeug neigt sich beträchtlich zu einer Seite
• Die Höhe des Fahrzeugs hat sich aufgrund der Zuladung extrem geändert (Fahr-
zeugfront neigt sich nach oben oder unten)
• Der Sensor ist aufgrund einer Kollision oder eines Stoßes nicht mehr präzise aus-
gerichtet
■Betrieb des intelligenten Abstandssonars bei aktiver automatischer Einparkhilfe
S. 468
■Beim Aus- und Einbau der 12-V-Batterie
Das System muss initialisiert werden.
Das System kann initialisiert werden, indem das Fahrzeug mindestens 5 Sekunden
mit einer Geschwindigkeit von ca. 35 km/h oder mehr geradeaus gefahren wird.
■Wenn “ICS nicht verfügbar.” auf dem Multi-Informationsdisplay angezeigt wird
und die Kontrollleuchte für ausgeschaltetes intelligentes Abstandssonar blinkt
●Es befindet sich möglicherweise Eis, Schnee oder Schmutz usw. auf dem Sensor.
Befreien Sie in diesem Fall den Sensor von dem Eis, Schnee, Schmutz usw., damit
das System wieder in den Normalzustand zurückkehrt.
Bei niedrigen Temperaturen wird möglicherweise auch eine Warnmeldung angezeigt,
da der Sensor vereist ist und eventuell keine Hindernisse erfassen kann. Ist das Eis
geschmolzen, kehrt das System wieder in den Normalzustand zurück.
●Wird diese Meldung auch angezeigt, nachdem der Schmutz vom Sensor entfernt
wurde oder obwohl der Sensor gar nicht verschmutzt war, lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
●Nach dem Aus- und Einbau der 12-V-Batterie wurde möglicherweise keine Systemin-
itialisierung durchgeführt. Nehmen Sie die Systeminitialisierung vor.
■Wenn “ICS defekt. Werkstatt aufsuchen.” auf dem Multi-Informationsdisplay
angezeigt wird, die Kontrollleuchte für ausgeschaltetes intelligentes Abstands-
sonar blinkt und der Warnsummer ertönt
Das System funktioniert möglicherweise nicht ordnungsgemäß. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

4645-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)

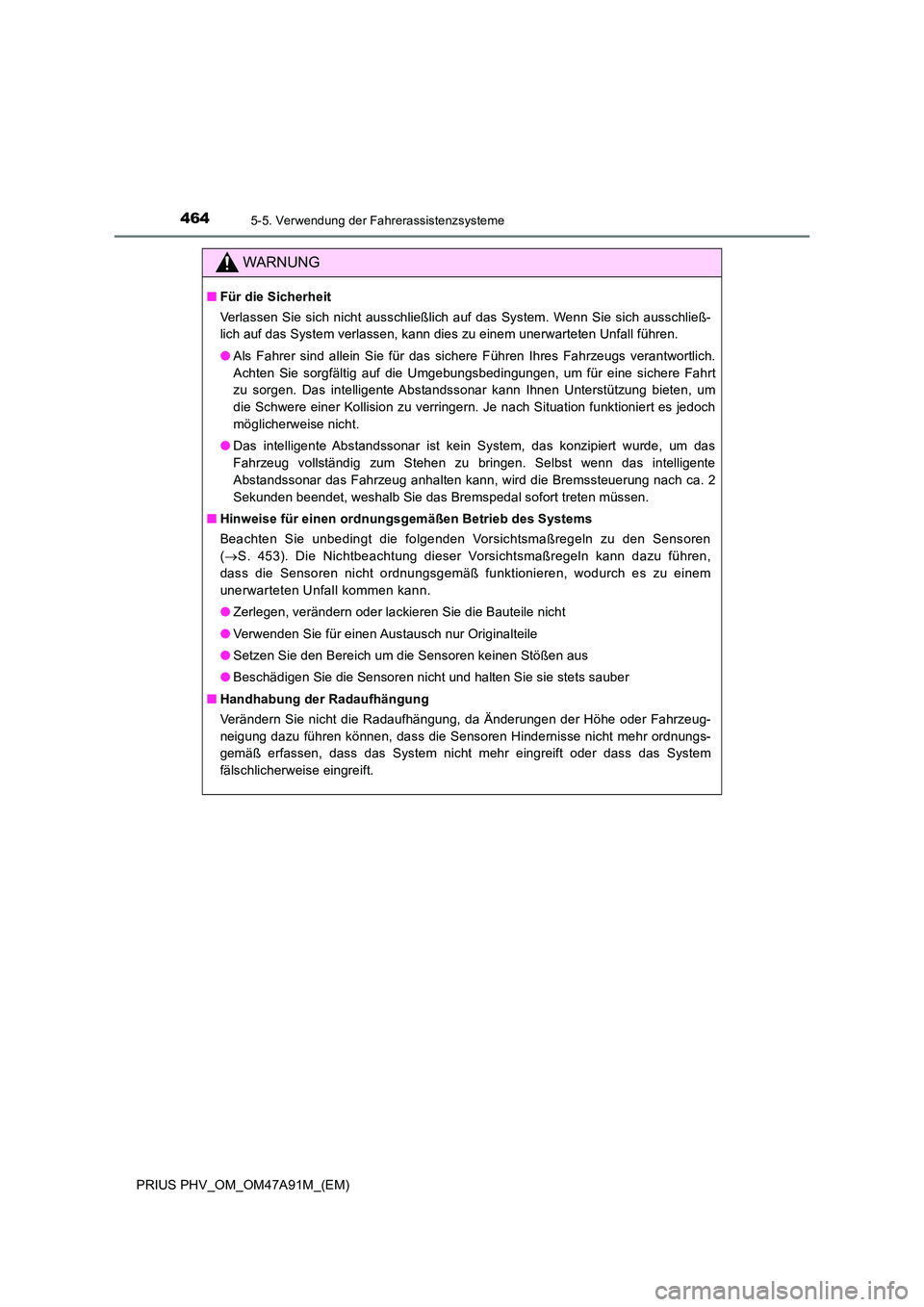

WARNUNG
■Für die Sicherheit
Verlassen Sie sich nicht ausschließlich auf das System. Wenn Sie sich ausschließ-
lich auf das System verlassen, kann dies zu einem unerwarteten Unfall führen.
● Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Achten Sie sorgfältig auf die Umgebungsbedingungen, um für eine sichere Fahrt
zu sorgen. Das intelligente Abstandssonar kann Ihnen Unterstützung bieten, um
die Schwere einer Kollision zu verringern. Je nach Situation funktioniert es jedoch
möglicherweise nicht.
● Das intelligente Abstandssonar ist kein System, das konzipiert wurde, um das
Fahrzeug vollständig zum Stehen zu bringen. Selbst wenn das intelligente
Abstandssonar das Fahrzeug anhalten kann, wird die Bremssteuerung nach ca. 2
Sekunden beendet, weshalb Sie das Bremspedal sofort treten müssen.
■ Hinweise für einen ordnungsgemäßen Betrieb des Systems
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln zu den Sensoren
( S. 453). Die Nichtbeachtung dieser Vorsichtsmaßregeln kann dazu führen,
dass die Sensoren nicht ordnungsgemäß funktionieren, wodurch es zu einem
unerwarteten Unfall kommen kann.
● Zerlegen, verändern oder lackieren Sie die Bauteile nicht
● Verwenden Sie für einen Austausch nur Originalteile
● Setzen Sie den Bereich um die Sensoren keinen Stößen aus
● Beschädigen Sie die Sensoren nicht und halten Sie sie stets sauber
■ Handhabung der Radaufhängung
Verändern Sie nicht die Radaufhängung, da Änderungen der Höhe oder Fahrzeug-
neigung dazu führen können, dass die Sensoren Hindernisse nicht mehr ordnungs-
gemäß erfassen, dass das System nicht mehr eingreift oder dass das System
fälschlicherweise eingreift.

4655-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

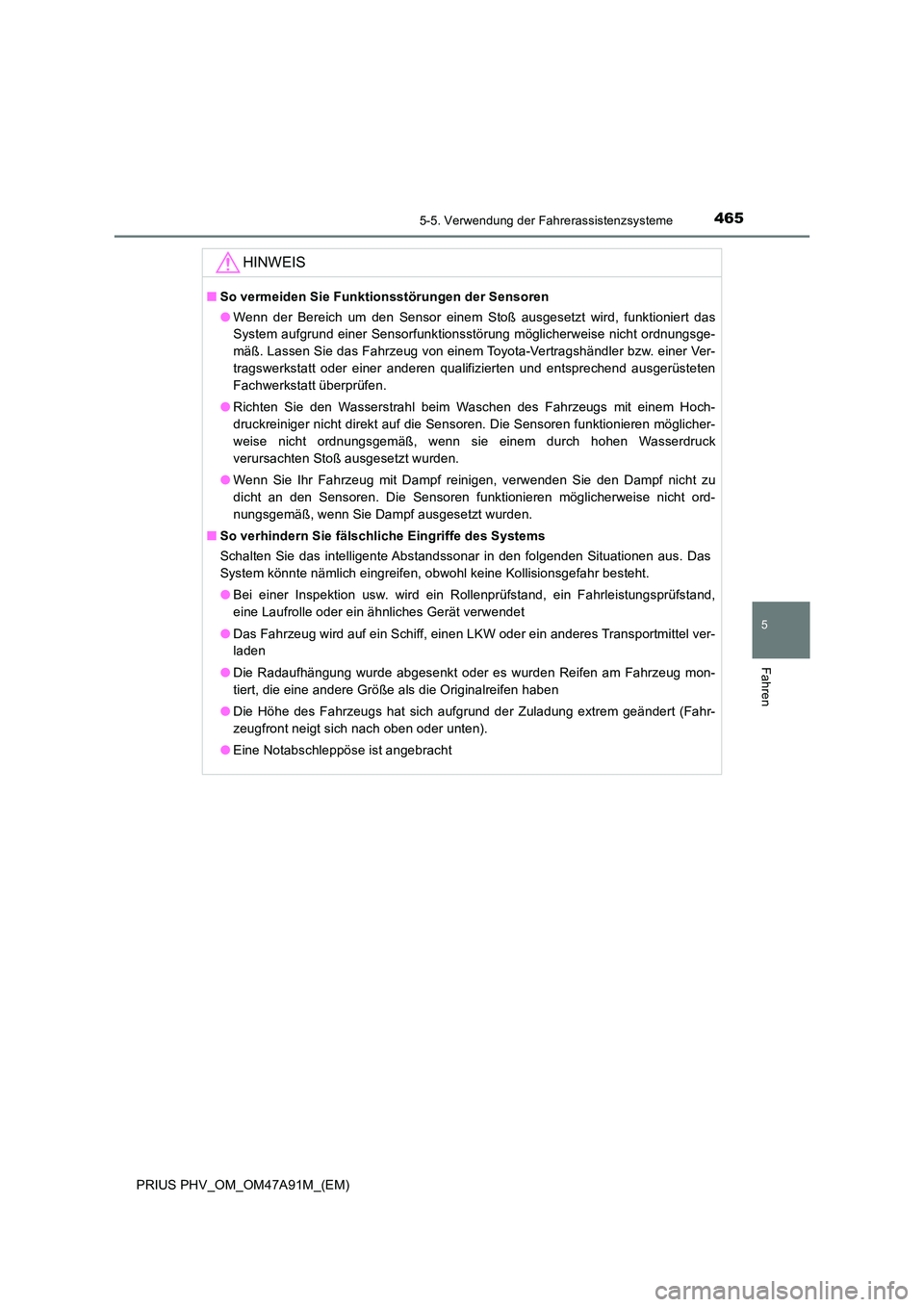

HINWEIS
■So vermeiden Sie Funktionsstörungen der Sensoren
● Wenn der Bereich um den Sensor einem Stoß ausgesetzt wird, funktioniert das
System aufgrund einer Sensorfunktionsstörung möglicherweise nicht ordnungsge-
mäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
● Richten Sie den Wasserstrahl beim Waschen des Fahrzeugs mit einem Hoch-
druckreiniger nicht direkt auf die Sensoren. Die Sensoren funktionieren möglicher-
weise nicht ordnungsgemäß, wenn sie einem durch hohen Wasserdruck
verursachten Stoß ausgesetzt wurden.
● Wenn Sie Ihr Fahrzeug mit Dampf reinigen, verwenden Sie den Dampf nicht zu
dicht an den Sensoren. Die Sensoren funktionieren möglicherweise nicht ord-
nungsgemäß, wenn Sie Dampf ausgesetzt wurden.
■ So verhindern Sie fälschliche Eingriffe des Systems
Schalten Sie das intelligente Abstandssonar in den folgenden Situationen aus. Das
System könnte nämlich eingreifen, obwohl keine Kollisionsgefahr besteht.
● Bei einer Inspektion usw. wird ein Rollenprüfstand, ein Fahrleistungsprüfstand,
eine Laufrolle oder ein ähnliches Gerät verwendet
● Das Fahrzeug wird auf ein Schiff, einen LKW oder ein anderes Transportmittel ver-
laden
● Die Radaufhängung wurde abgesenkt oder es wurden Reifen am Fahrzeug mon-
tiert, die eine andere Größe als die Originalreifen haben
● Die Höhe des Fahrzeugs hat sich aufgrund der Zuladung extrem geändert (Fahr-
zeugfront neigt sich nach oben oder unten).
● Eine Notabschleppöse ist angebracht

4665-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)

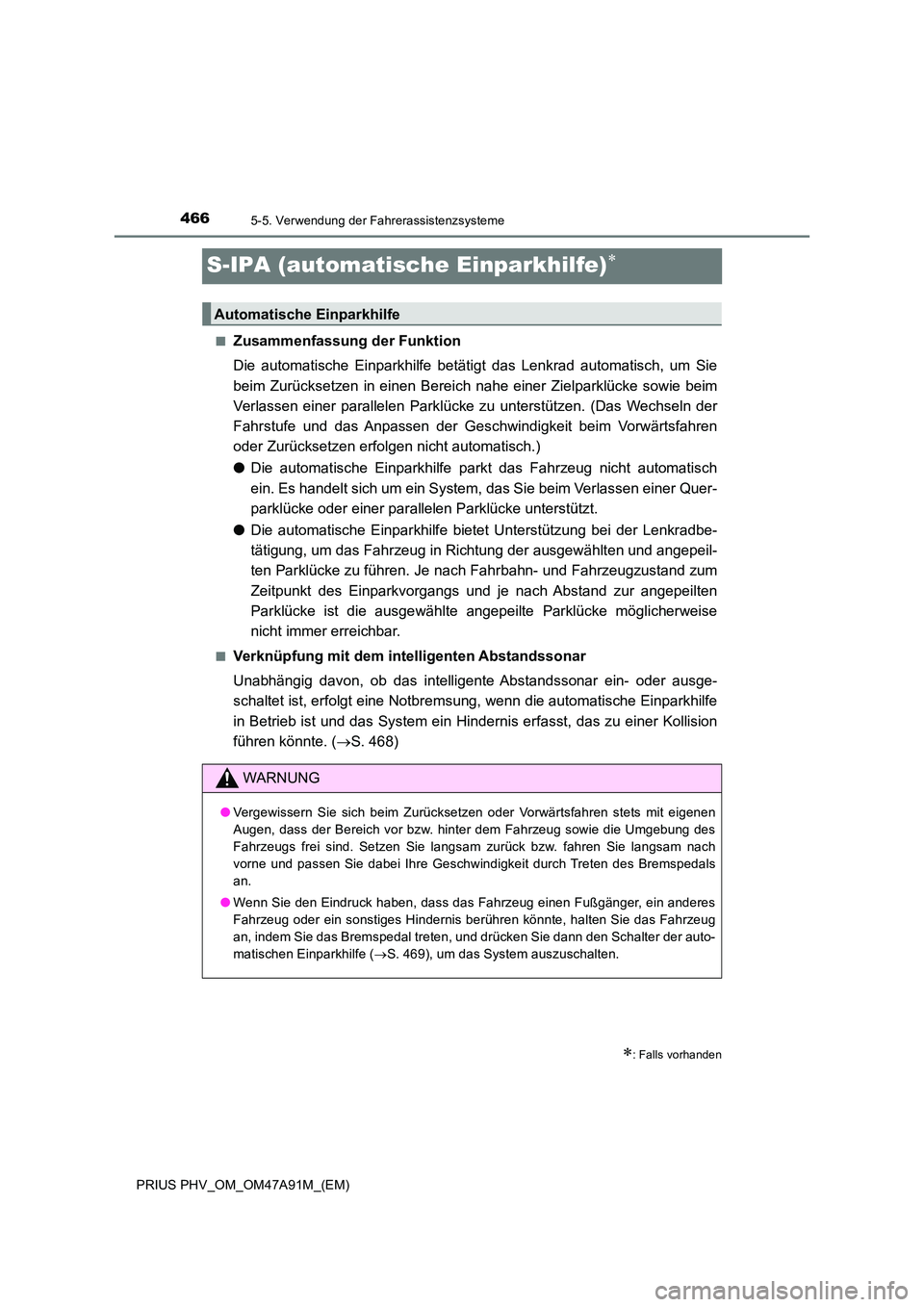

S-IPA (automatische Einparkhilfe)
■Zusammenfassung der Funktion
Die automatische Einparkhilfe betätigt das Lenkrad automatisch, um Sie
beim Zurücksetzen in einen Bereich nahe einer Zielparklücke sowie beim
Verlassen einer parallelen Parklücke zu unterstützen. (Das Wechseln der
Fahrstufe und das Anpassen der Geschwindigkeit beim Vorwärtsfahren
oder Zurücksetzen erfolgen nicht automatisch.)
● Die automatische Einparkhilfe parkt das Fahrzeug nicht automatisch
ein. Es handelt sich um ein System, das Sie beim Verlassen einer Quer-
parklücke oder einer parallelen Parklücke unterstützt.
● Die automatische Einparkhilfe bietet Unterstützung bei der Lenkradbe-
tätigung, um das Fahrzeug in Richtung der ausgewählten und angepeil-
ten Parklücke zu führen. Je nac h Fahrbahn- und Fahrzeugzustand zum
Zeitpunkt des Einparkvorgangs und je nach Abstand zur angepeilten
Parklücke ist die ausgewählte angepeilte Parklücke möglicherweise
nicht immer erreichbar.
■Verknüpfung mit dem intelligenten Abstandssonar
Unabhängig davon, ob das intelligente Abstandssonar ein- oder ausge-
schaltet ist, erfolgt eine Notbremsung, wenn die automatische Einparkhilfe
in Betrieb ist und das System ein Hindernis erfasst, das zu einer Kollision
führen könnte. ( S. 468)
: Falls vorhanden
Automatische Einparkhilfe
WARNUNG
●Vergewissern Sie sich beim Zurücksetzen oder Vorwärtsfahren stets mit eigenen
Augen, dass der Bereich vor bzw. hinter dem Fahrzeug sowie die Umgebung des
Fahrzeugs frei sind. Setzen Sie langsam zurück bzw. fahren Sie langsam nach
vorne und passen Sie dabei Ihre Geschwindigkeit durch Treten des Bremspedals
an.
● Wenn Sie den Eindruck haben, dass das Fahrzeug einen Fußgänger, ein anderes
Fahrzeug oder ein sonstiges Hindernis berühren könnte, halten Sie das Fahrzeug
an, indem Sie das Bremspedal treten, und drücken Sie dann den Schalter der auto-
matischen Einparkhilfe ( S. 469), um das System auszuschalten.

4675-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren

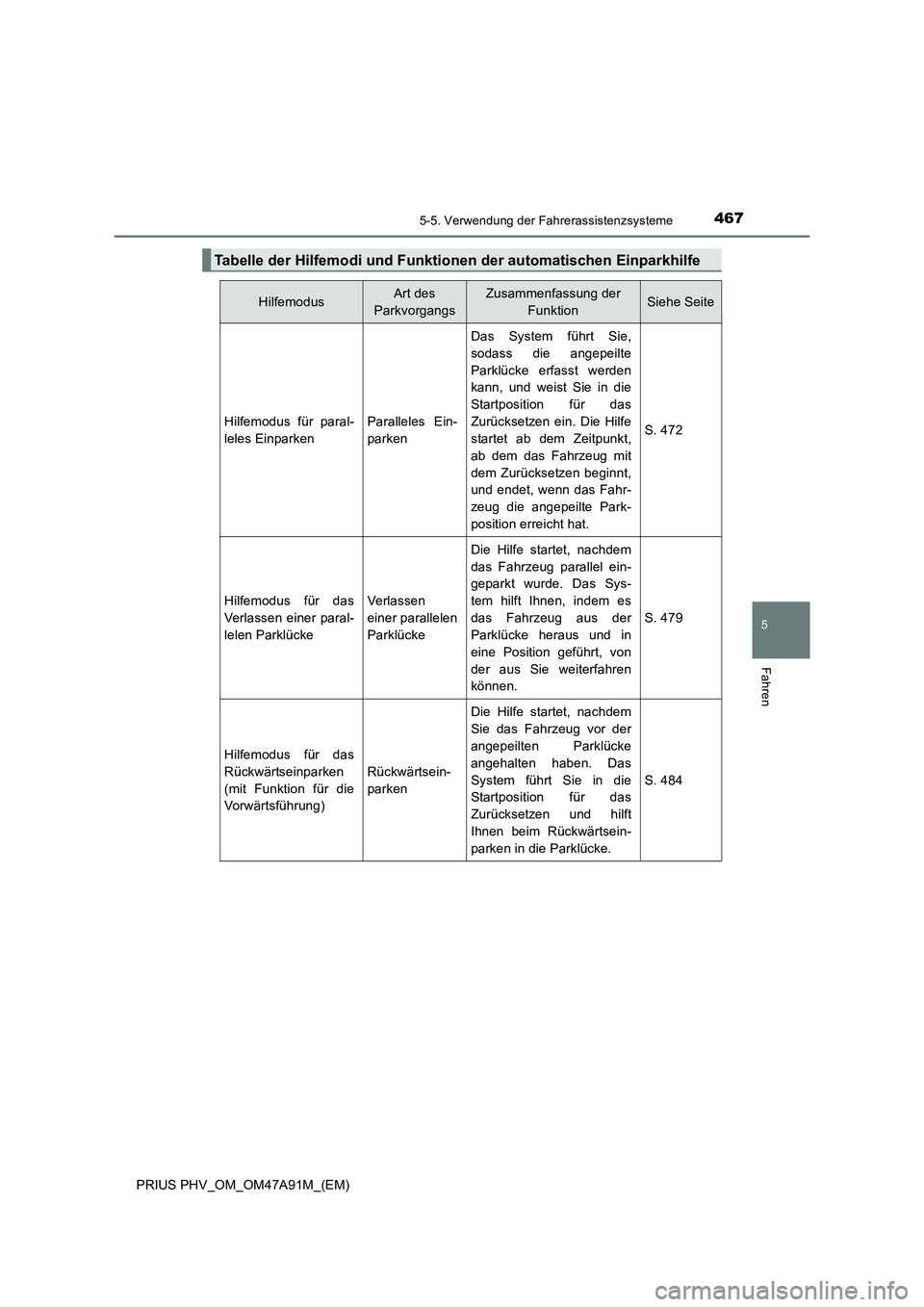

Tabelle der Hilfemodi und Funktionen der automatischen Einparkhilfe
HilfemodusArt des
ParkvorgangsZusammenfassung der
FunktionSiehe Seite
Hilfemodus für paral-
leles EinparkenParalleles Ein-
parken
Das System führt Sie,
sodass die angepeilte
Parklücke erfasst werden
kann, und weist Sie in die
Startposition für das
Zurücksetzen ein. Die Hilfe
startet ab dem Zeitpunkt,
ab dem das Fahrzeug mit
dem Zurücksetzen beginnt,
und endet, wenn das Fahr-
zeug die angepeilte Park-
position erreicht hat.
S. 472
Hilfemodus für das
Verlassen einer paral-
lelen ParklückeVerlassen
einer parallelen
Parklücke
Die Hilfe startet, nachdem
das Fahrzeug parallel ein-
geparkt wurde. Das Sys-
tem hilft Ihnen, indem es
das Fahrzeug aus der
Parklücke heraus und in
eine Position geführt, von
der aus Sie weiterfahren
können.
S. 479
Hilfemodus für das
Rückwärtseinparken
(mit Funktion für die
Vorwärtsführung)
Rückwärtsein-
parken
Die Hilfe startet, nachdem
Sie das Fahrzeug vor der
angepeilten Parklücke
angehalten haben. Das
System führt Sie in die
Startposition für das
Zurücksetzen und hilft
Ihnen beim Rückwärtsein-
parken in die Parklücke.
S. 484

4685-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)

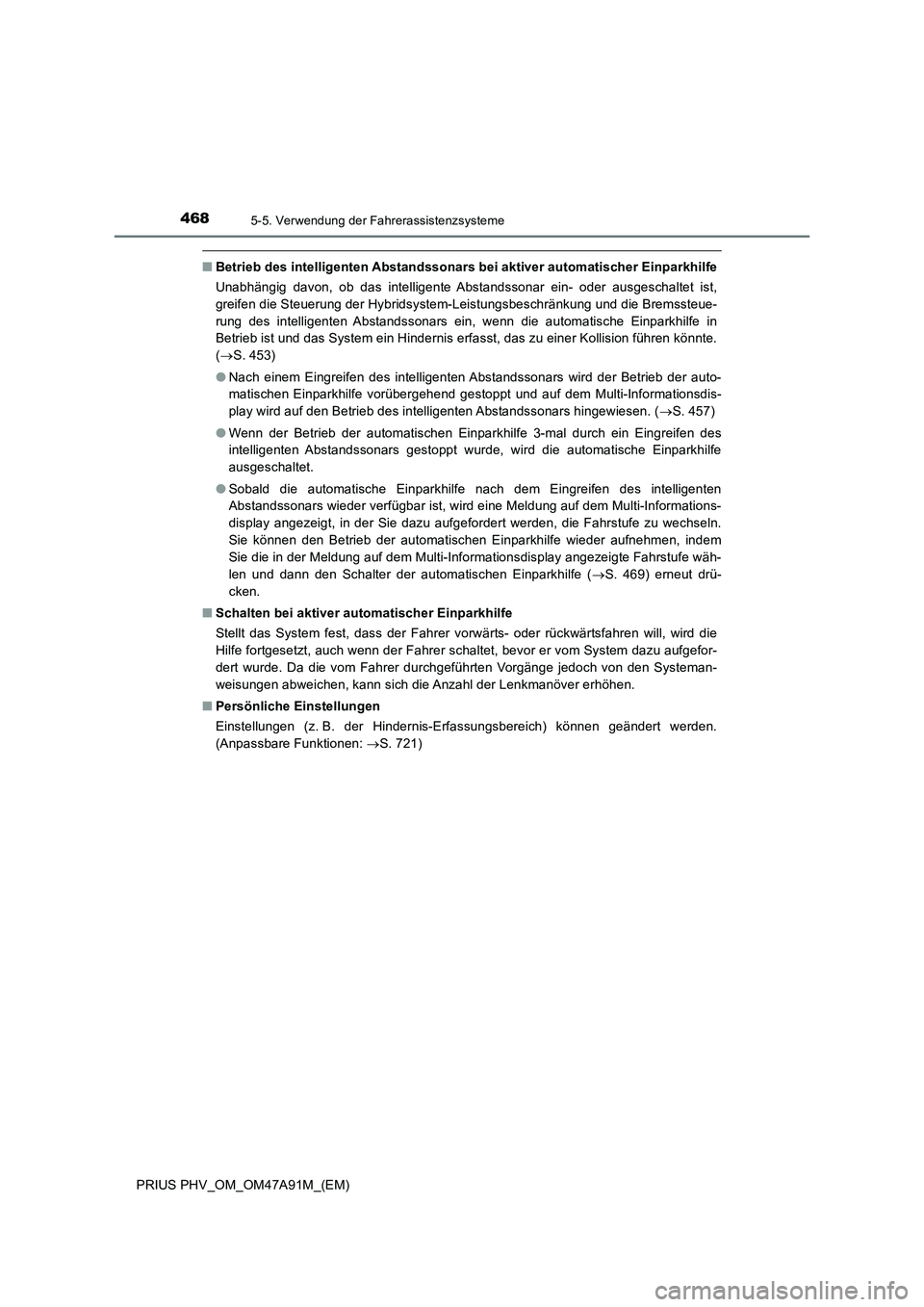

■Betrieb des intelligenten Abstandssonars bei aktiver automatischer Einparkhilfe
Unabhängig davon, ob das intelligente Abstandssonar ein- oder ausgeschaltet ist,
greifen die Steuerung der Hybridsystem-Leistungsbeschränkung und die Bremssteue-
rung des intelligenten Abstandssonars ein, wenn die automatische Einparkhilfe in
Betrieb ist und das System ein Hindernis erfasst, das zu einer Kollision führen könnte.
(S. 453)
●Nach einem Eingreifen des intelligenten Abstandssonars wird der Betrieb der auto-
matischen Einparkhilfe vorübergehend gestoppt und auf dem Multi-Informationsdis-
play wird auf den Betrieb des intelligenten Abstandssonars hingewiesen. (S. 457)
●Wenn der Betrieb der automatischen Einparkhilfe 3-mal durch ein Eingreifen des
intelligenten Abstandssonars gestoppt wurde, wird die automatische Einparkhilfe
ausgeschaltet.
●Sobald die automatische Einparkhilfe nach dem Eingreifen des intelligenten
Abstandssonars wieder verfügbar ist, wird eine Meldung auf dem Multi-Informations-
display angezeigt, in der Sie dazu aufgefordert werden, die Fahrstufe zu wechseln.
Sie können den Betrieb der automatischen Einparkhilfe wieder aufnehmen, indem
Sie die in der Meldung auf dem Multi-Informationsdisplay angezeigte Fahrstufe wäh-
len und dann den Schalter der automatischen Einparkhilfe (S. 469) erneut drü-
cken.
■Schalten bei aktiver automatischer Einparkhilfe
Stellt das System fest, dass der Fahrer vorwärts- oder rückwärtsfahren will, wird die
Hilfe fortgesetzt, auch wenn der Fahrer schaltet, bevor er vom System dazu aufgefor-
dert wurde. Da die vom Fahrer durchgeführten Vorgänge jedoch von den Systeman-
weisungen abweichen, kann sich die Anzahl der Lenkmanöver erhöhen.
■Persönliche Einstellungen
Einstellungen (z. B. der Hindernis-Erfassungsbereich) können geändert werden.
(Anpassbare Funktionen: S. 721)

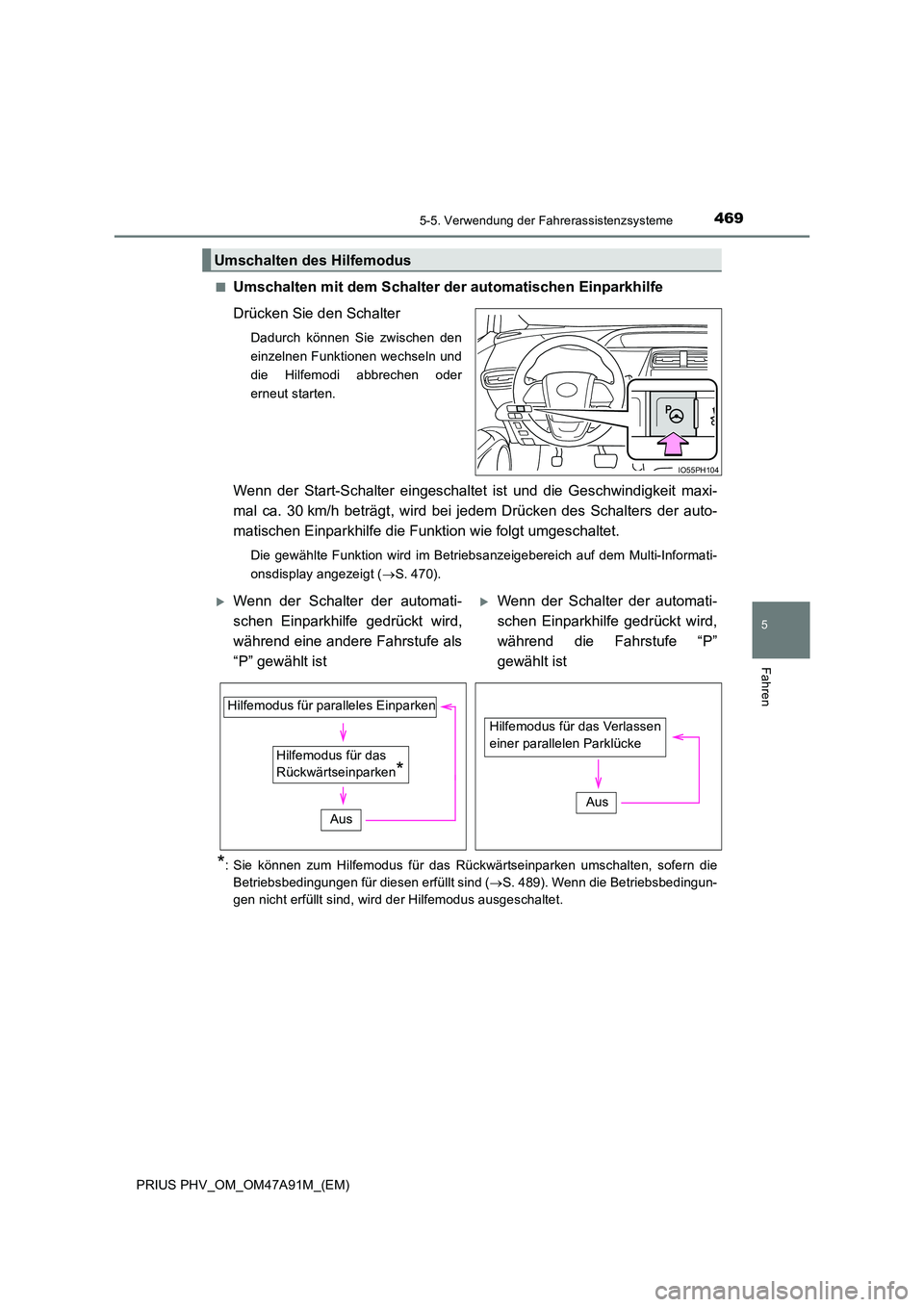

4695-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
5
Fahren
■Umschalten mit dem Schalter der automatischen Einparkhilfe
Drücken Sie den Schalter
Dadurch können Sie zwischen den
einzelnen Funktionen wechseln und
die Hilfemodi abbrechen oder
erneut starten.
Wenn der Start-Schalter eingeschaltet ist und die Geschwindigkeit maxi-
mal ca. 30 km/h beträgt, wird bei jedem Drücken des Schalters der auto-
matischen Einparkhilfe die Funktion wie folgt umgeschaltet.
Die gewählte Funktion wird im Betriebsanzeigebereich auf dem Multi-Informati-
onsdisplay angezeigt ( S. 470).
*: Sie können zum Hilfemodus für das Rückwärtseinparken umschalten, sofern die
Betriebsbedingungen für diesen erfüllt sind ( S. 489). Wenn die Betriebsbedingun-
gen nicht erfüllt sind, wird der Hilfemodus ausgeschaltet.
Umschalten des Hilfemodus
IO55PH104
Wenn der Schalter der automati-
schen Einparkhilfe gedrückt wird,
während eine andere Fahrstufe als
“P” gewählt ist
Wenn der Schalter der automati-
schen Einparkhilfe gedrückt wird,
während die Fahrstufe “P”
gewählt ist
Hilfemodus für das
Rückwärtseinparken*
Hilfemodus für paralleles Einparken
Aus
Hilfemodus für das Verlassen
einer parallelen Parklücke
Aus

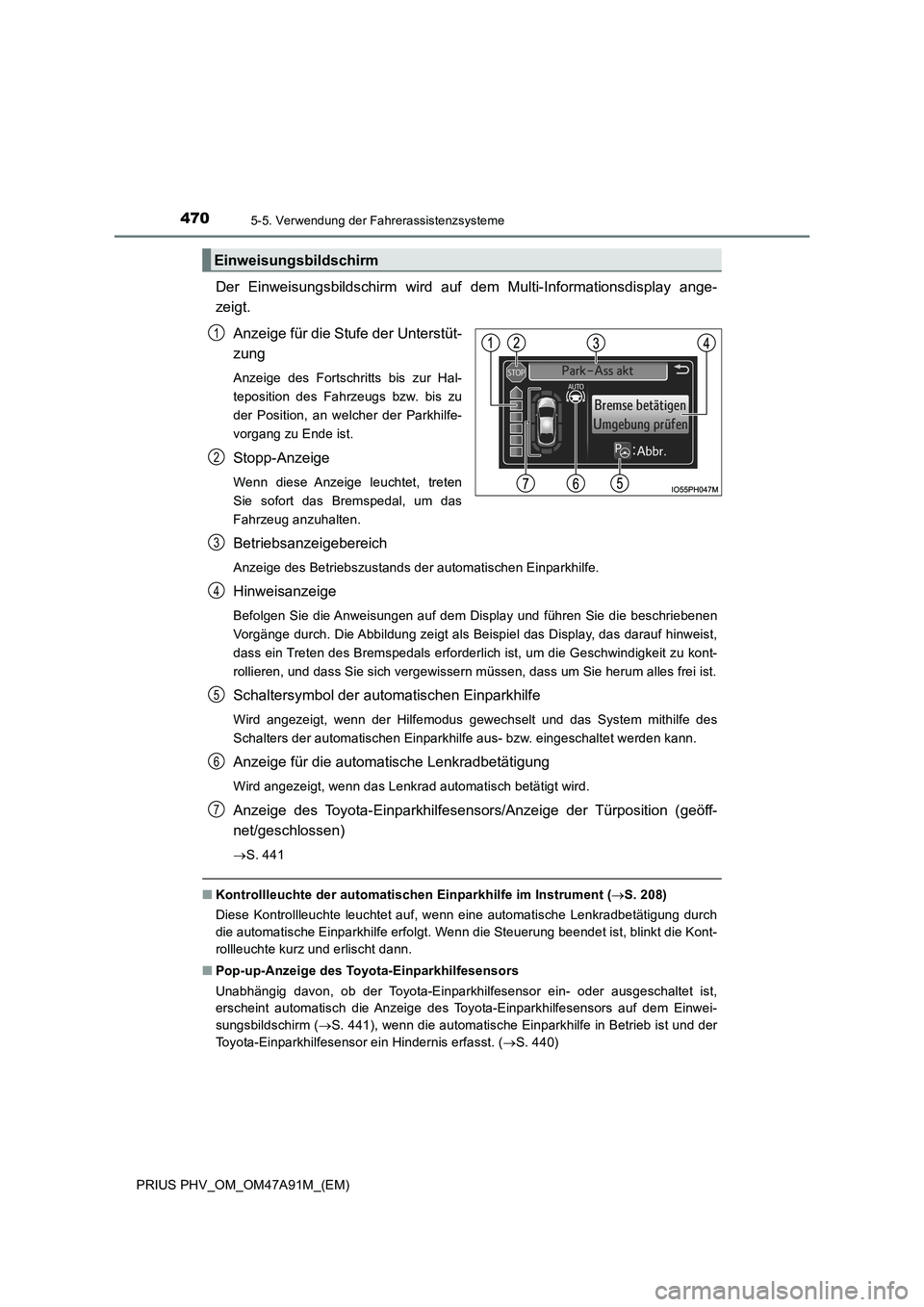

4705-5. Verwendung der Fahrerassistenzsysteme
PRIUS PHV_OM_OM47A91M_(EM)
Der Einweisungsbildschirm wird auf dem Multi-Informationsdisplay ange-
zeigt.
Anzeige für die Stufe der Unterstüt-
zung
Anzeige des Fortschritts bis zur Hal-
teposition des Fahrzeugs bzw. bis zu
der Position, an welcher der Parkhilfe-
vorgang zu Ende ist.
Stopp-Anzeige
Wenn diese Anzeige leuchtet, treten
Sie sofort das Bremspedal, um das
Fahrzeug anzuhalten.
Betriebsanzeigebereich
Anzeige des Betriebszustands der automatischen Einparkhilfe.
Hinweisanzeige
Befolgen Sie die Anweisungen auf dem Display und führen Sie die beschriebenen
Vorgänge durch. Die Abbildung zeigt als Beispiel das Display, das darauf hinweist,
dass ein Treten des Bremspedals erforderlich ist, um die Geschwindigkeit zu kont-
rollieren, und dass Sie sich vergewissern müssen, dass um Sie herum alles frei ist.
Schaltersymbol der automatischen Einparkhilfe
Wird angezeigt, wenn der Hilfemodus gewechselt und das System mithilfe des
Schalters der automatischen Einparkhilfe aus- bzw. eingeschaltet werden kann.
Anzeige für die automatische Lenkradbetätigung
Wird angezeigt, wenn das Lenkrad automatisch betätigt wird.
Anzeige des Toyota-Einparkhilfesensors/Anzeige der Türposition (geöff-
net/geschlossen)
S. 441
■Kontrollleuchte der automatischen Einparkhilfe im Instrument (S. 208)
Diese Kontrollleuchte leuchtet auf, wenn eine automatische Lenkradbetätigung durch
die automatische Einparkhilfe erfolgt. Wenn die Steuerung beendet ist, blinkt die Kont-
rollleuchte kurz und erlischt dann.
■Pop-up-Anzeige des Toyota-Einparkhilfesensors
Unabhängig davon, ob der Toyota-Einparkhilfesensor ein- oder ausgeschaltet ist,
erscheint automatisch die Anzeige des Toyota-Einparkhilfesensors auf dem Einwei-
sungsbildschirm (S. 441), wenn die automatische Einparkhilfe in Betrieb ist und der
Toyota-Einparkhilfesensor ein Hindernis erfasst. (S. 440)
Einweisungsbildschirm
1
2
3
4
5
6
7
