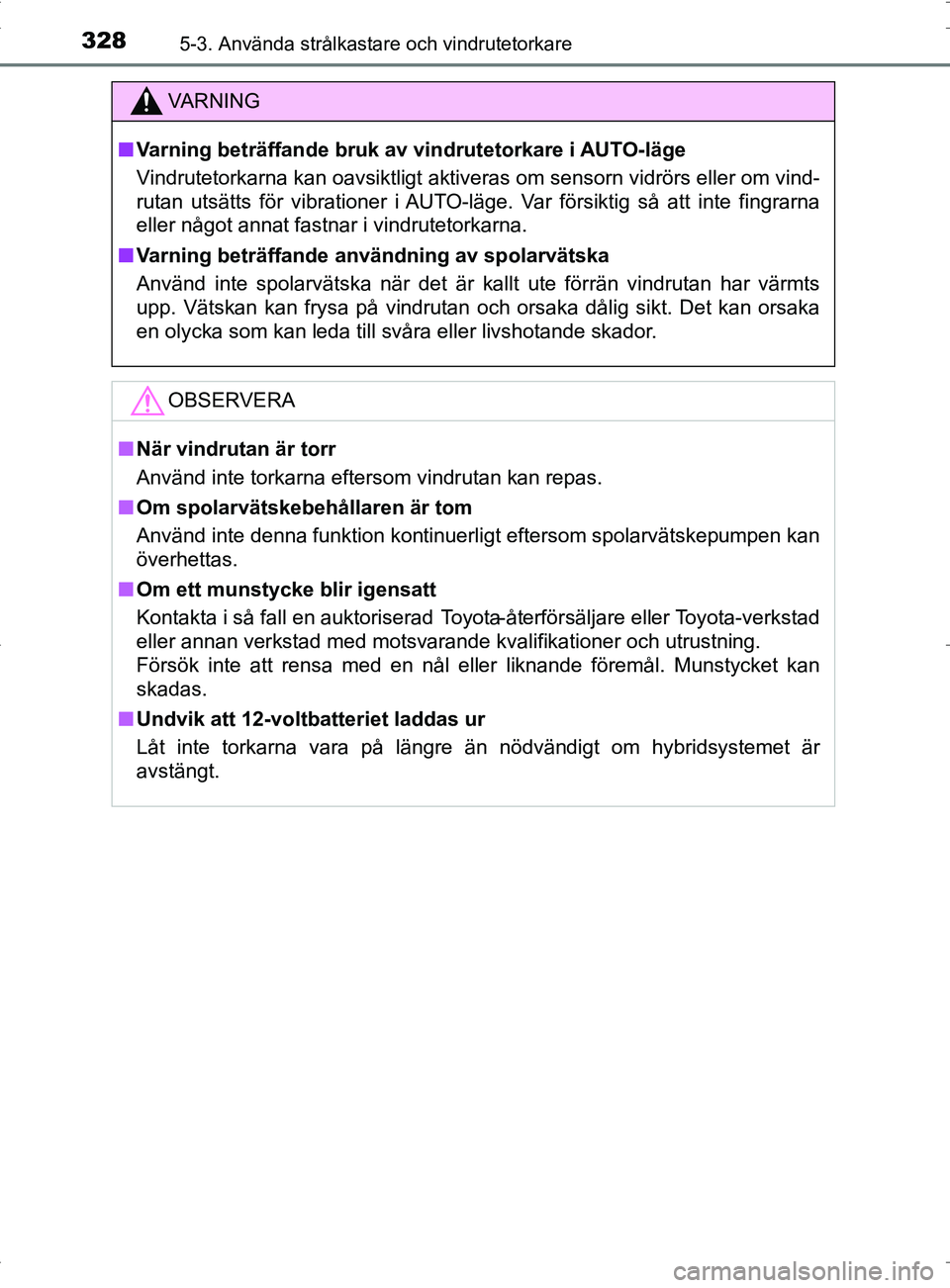

3285-3. Använda strålkastare och vindrutetorkare
OM47A89SE
VA R N I N G
■Varning beträffande bruk av vindrutetorkare i AUTO-läge
Vindrutetorkarna kan oavsiktligt aktiveras om sensorn vidrörs eller om vind-
rutan utsätts för vibrationer i AUTO-läge. Var försiktig så att inte fingrarna
eller något annat fastnar i vindrutetorkarna.
■ Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Det kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
OBSERVERA
■ När vindrutan är torr
Använd inte torkarna eftersom vindrutan kan repas.
■ Om spolarvätskebehållaren är tom
Använd inte denna funktion kontinuerligt eftersom spolarvätskepumpen kan
överhettas.
■ Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa med en nål eller liknande föremål. Munstycket kan
skadas.
■ Undvik att 12-volt batteriet laddas ur
Låt inte torkarna vara på längre än nödvändigt om hybridsystemet är
avstängt.
OM47A89SE.book Page 328 Thursday, November 10, 2016 8:27 PM

3345-5. Använda förarstödssystemen
OM47A89SE

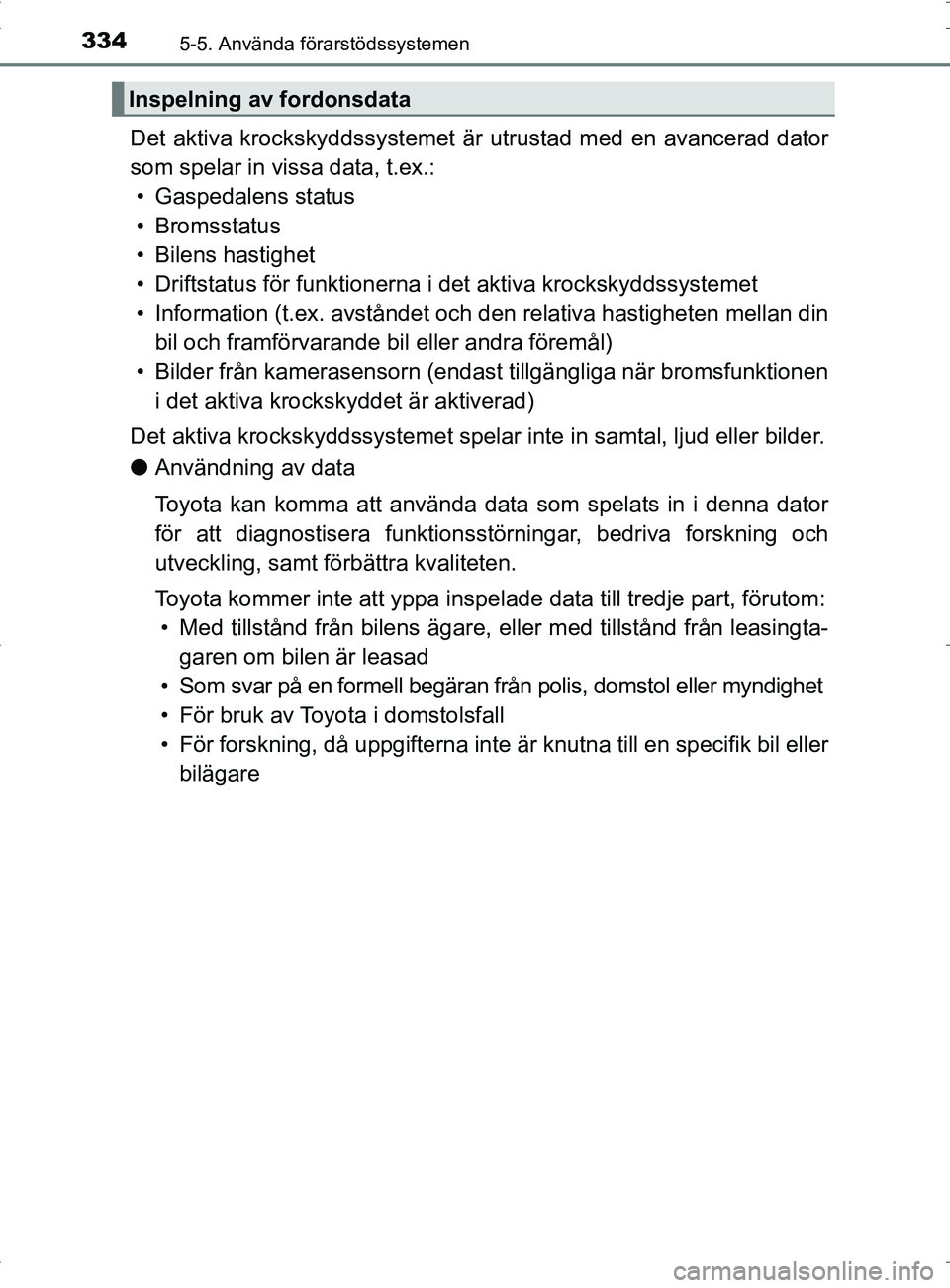

Det aktiva krockskyddssystemet är utrustad med en avancerad dator
som spelar in vissa data, t.ex.: • Gaspedalens status
• Bromsstatus
• Bilens hastighet
• Driftstatus för funktionerna i det aktiva krockskyddssystemet
• Information (t.ex. avståndet och den relativa hastigheten mellan din
bil och framförvarande bil eller andra föremål)
• Bilder från kamerasensorn (endast tillgängliga när bromsfunktionen i det aktiva krocks kyddet är aktiverad)
Det aktiva krockskyddssystemet spelar inte in samtal, ljud eller bilder.
● Användning av data
Toyota kan komma att använda data som spelats in i denna dator
för att diagnostisera funktionss törningar, bedriva forskning och
utveckling, samt fö rbättra kvaliteten.
Toyota kommer inte att yppa inspel ade data till tredje part, förutom:
• Med tillstånd från bilens ägare, eller med tillstånd från leasingta-
garen om bilen är leasad
• Som svar på en formell begäran från polis, domstol eller myndighet
• För bruk av Toyota i domstolsfall
• För forskning, då uppgifterna inte är knutna t ill en specifik bil eller
bilägare
Inspelning av fordonsdata
OM47A89SE.book Page 334 Thursd ay, November 10, 2016 8:27 PM

3355-5. Använda förarstödssystemen
OM47A89SE
5
Körning

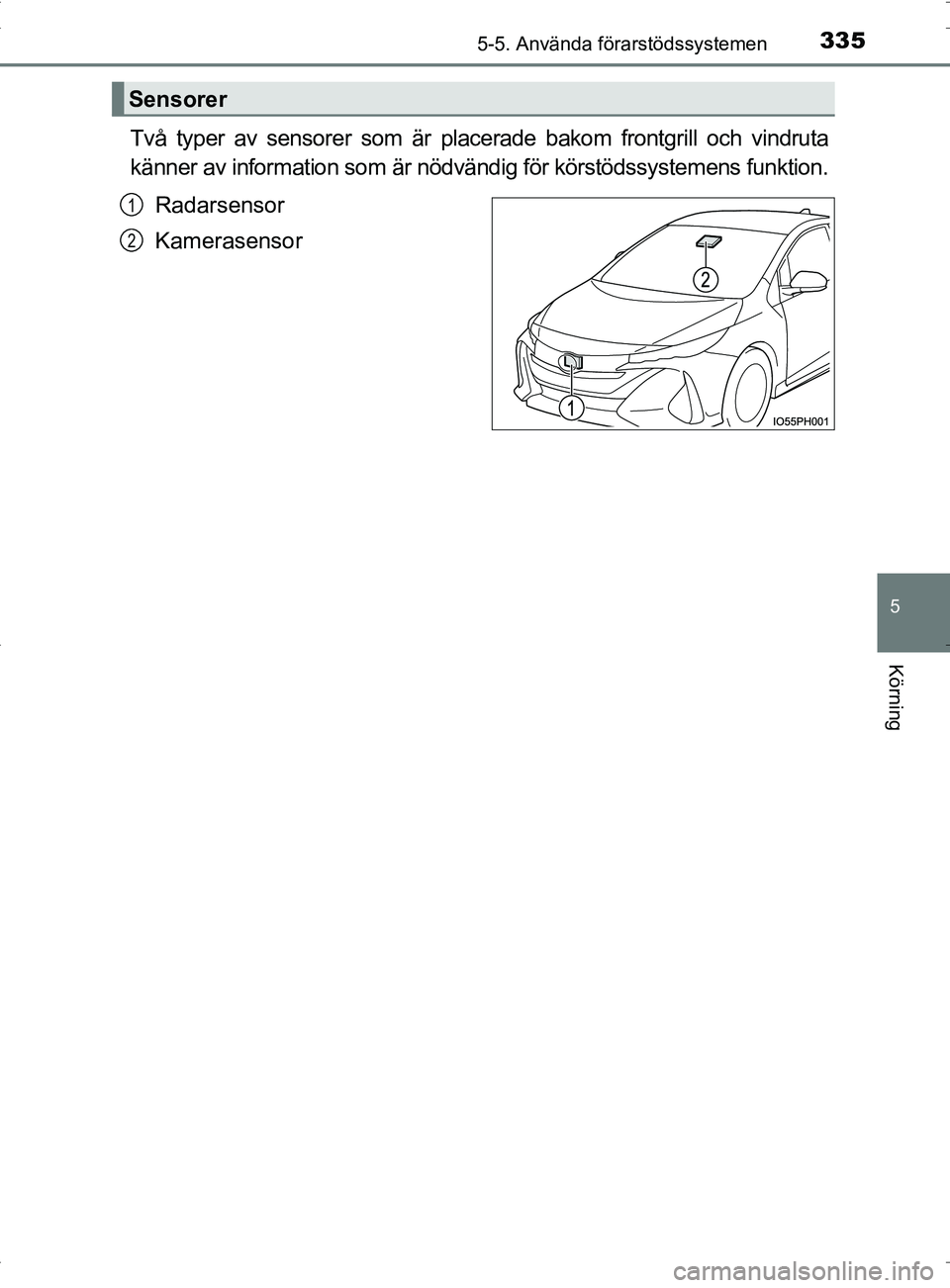

Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödvändig för körstödssystemens funktion.
Radarsensor
Kamerasensor
Sensorer
1
2
OM47A89SE.book Page 335 Thursd ay, November 10, 2016 8:27 PM

3365-5. Använda förarstödssystemen
OM47A89SE
VA R N I N G

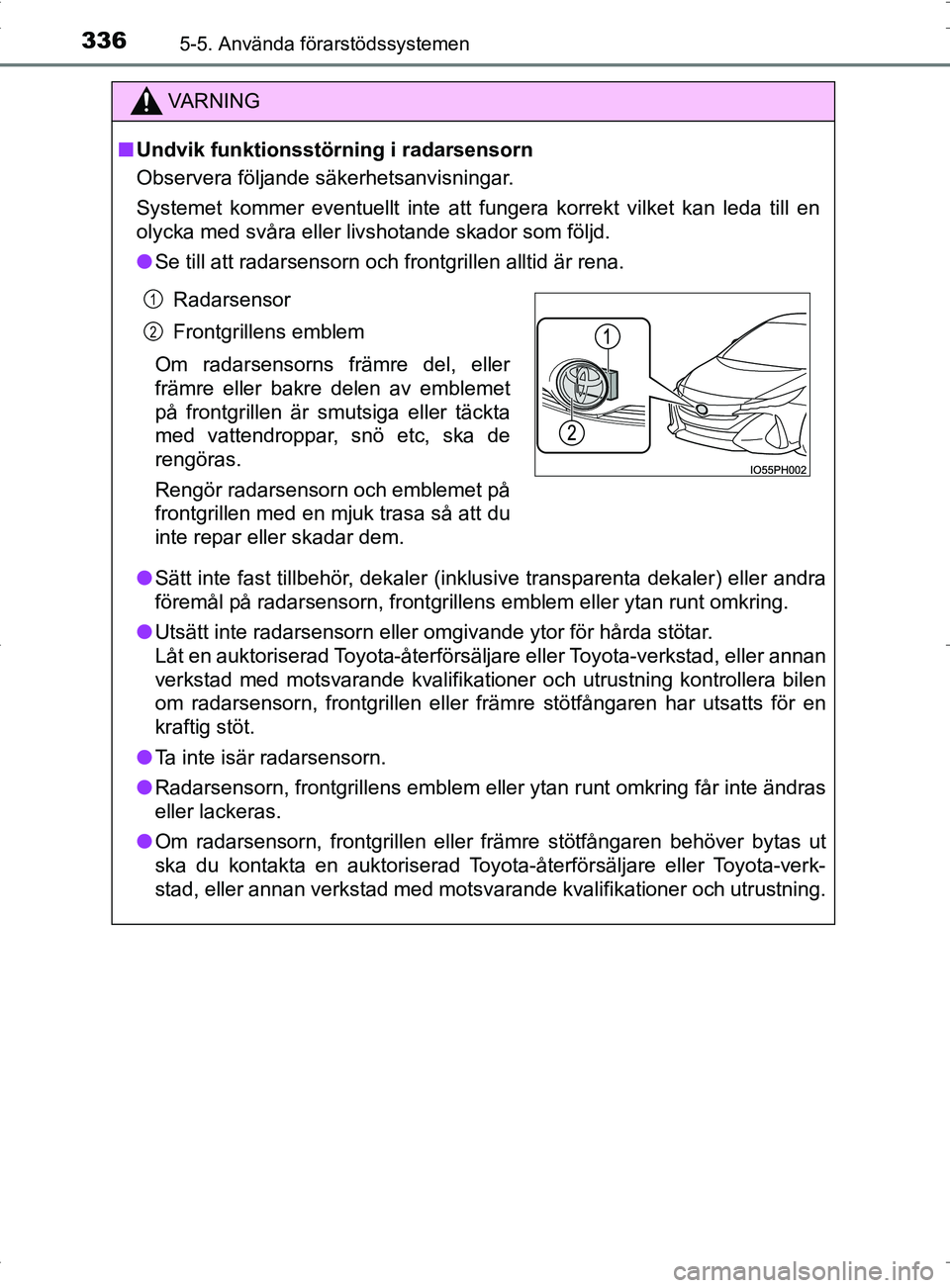

■Undvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Systemet kommer eventuellt inte att fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande skador som följd.
● Se till att radarsensorn och frontgrillen alltid är rena.
● Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrill ens emblem eller ytan runt omkring.
● Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bile\
n
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
● Ta inte isär radarsensorn.
● Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
● Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du
inte repar eller skadar dem.1
2
OM47A89SE.book Page 336 Thursd ay, November 10, 2016 8:27 PM

3375-5. Använda förarstödssystemen
OM47A89SE
5
Körning
VA R N I N G

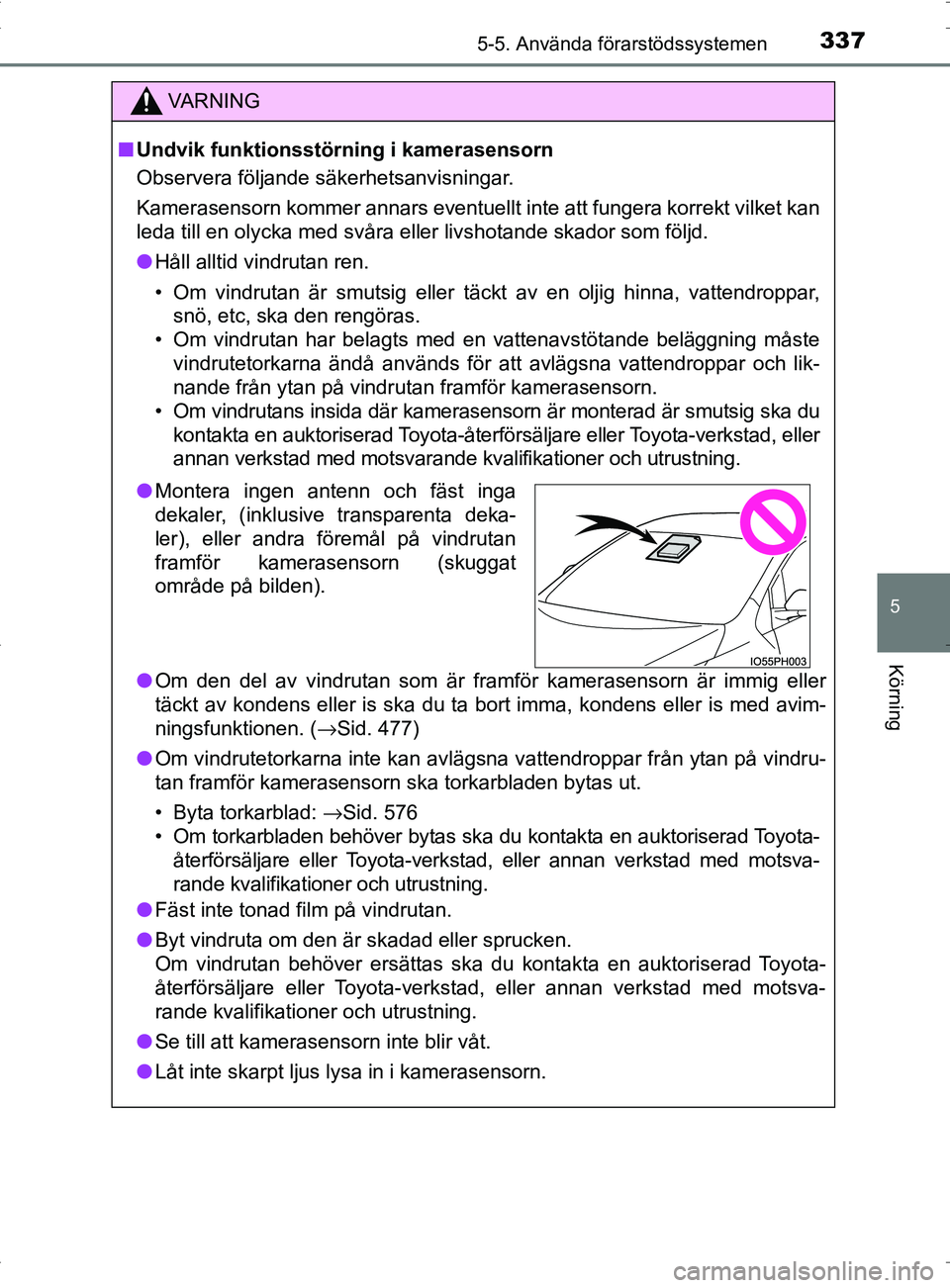

■Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
● Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar,
snö, etc, ska den rengöras.
• Om vindrutan har belagts med en vattenavstötande beläggning måste vindrutetorkarna ändå används för att avlägsna vattendroppar och lik-
nande från ytan på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Om den del av vindrutan som är fram för kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( →Sid. 477)
● Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
• Byta torkarblad: →Sid. 576
• Om torkarbladen behöver bytas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
● Fäst inte tonad film på vindrutan.
● Byt vindruta om den är skadad eller sprucken.
Om vindrutan behöver ersättas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
● Se till att kamerasensorn inte blir våt.
● Låt inte skarpt ljus lysa in i kamerasensorn.
●Montera ingen antenn och fäst inga
dekaler, (inklusive transparenta deka-
ler), eller andra föremål på vindrutan
framför kamerasensorn (skuggat
område på bilden).
OM47A89SE.book Page 337 Thursd ay, November 10, 2016 8:27 PM

3385-5. Använda förarstödssystemen
OM47A89SE
VA R N I N G

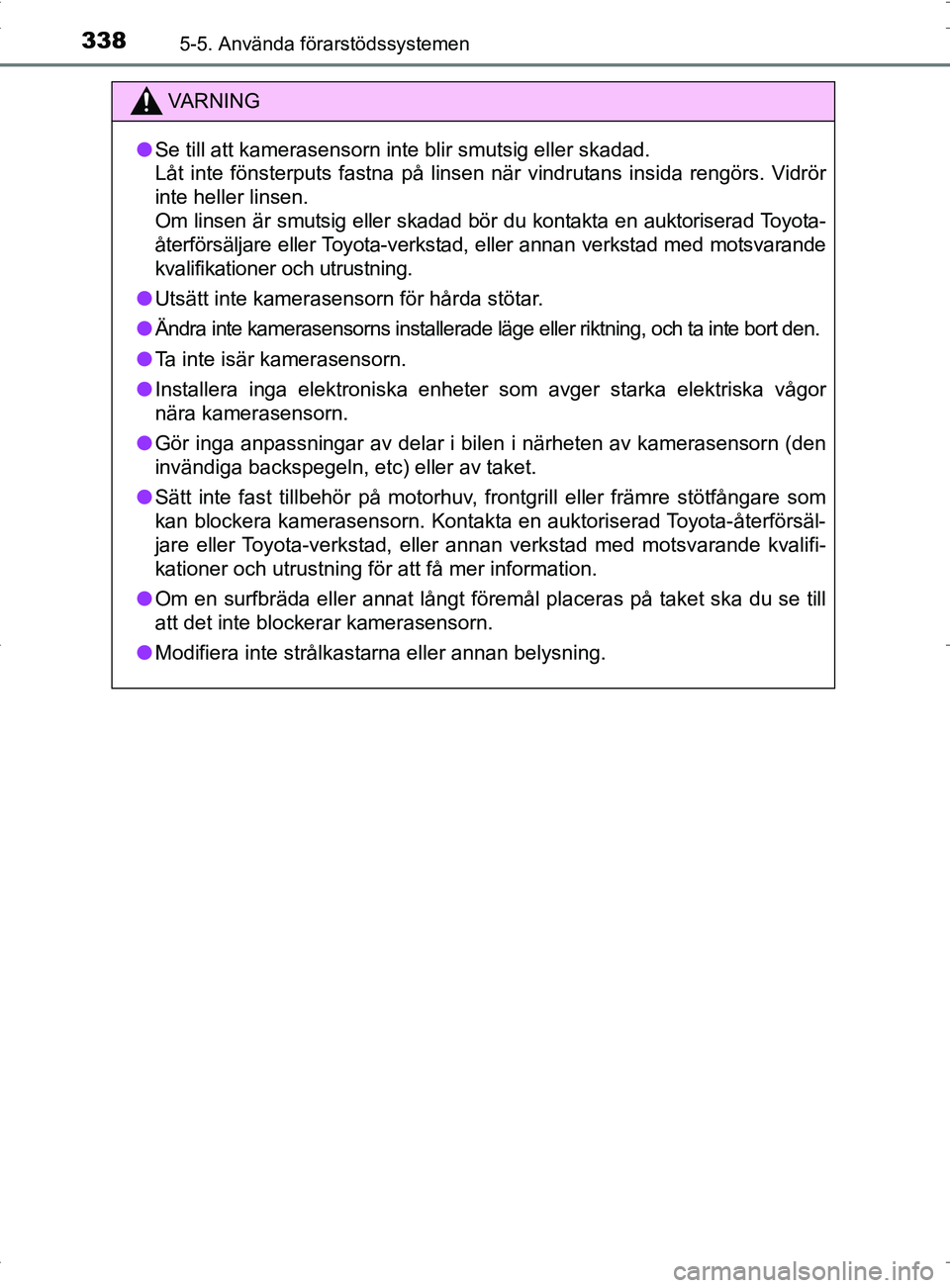

●Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad bör du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
● Utsätt inte kamerasensorn för hårda stötar.
● Ändra inte kamerasensorns installerade lä ge eller riktning, och ta inte bort den.
● Ta inte isär kamerasensorn.
● Installera inga elektroniska enheter som avger starka elektriska vågor
nära kamerasensorn.
● Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc) eller av taket.
● Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
kan blockera kamerasensorn. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning för att få mer information.
● Om en surfbräda eller annat långt föremål placeras på taket ska du se till
att det inte blockerar kamerasensorn.
● Modifiera inte strålkastarna eller annan belysning.
OM47A89SE.book Page 338 Thursday, November 10, 2016 8:27 PM

3395-5. Använda förarstödssystemen
OM47A89SE
5
Körning

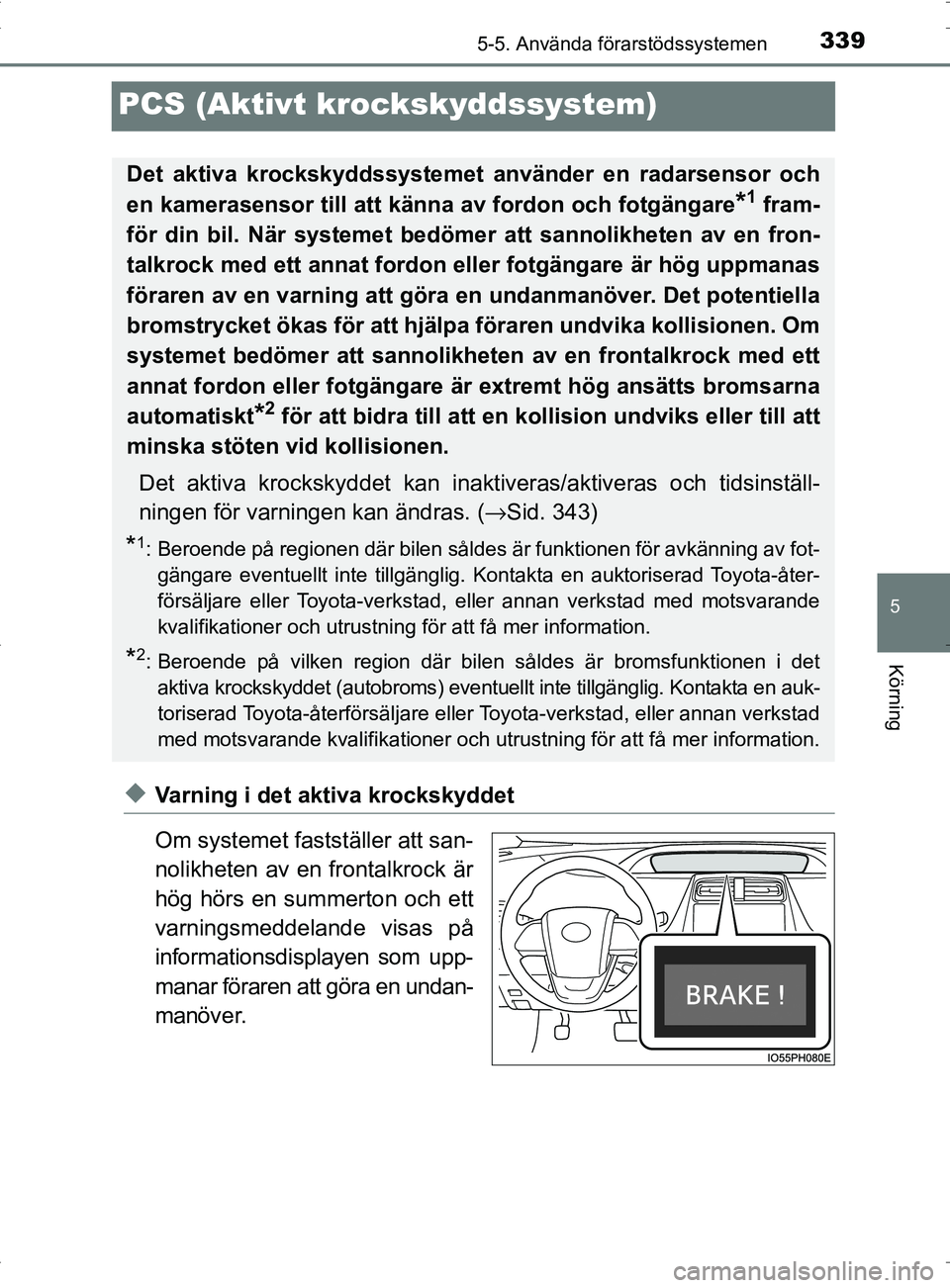

PCS (Aktivt krockskyddssystem)
◆Varning i det aktiva krockskyddet
Om systemet fastställer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som upp-
manar föraren att göra en undan-
manöver.
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare
*1 fram-
för din bil. När systemet bedöm er att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt
*2 för att bidra till att en ko llision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( →Sid. 343)
*1: Beroende på regionen där bilen såldes är funktionen för avkänning av fot-
gängare eventuellt inte tillgänglig. Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning för att få mer information.
*2: Beroende på vilken region där bilen såldes är bromsfunktionen i detaktiva krockskyddet (autobroms) eventuellt inte tillgänglig. Kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning för att få mer information.
OM47A89SE.book Page 339 Thursday, November 10, 2016 8:27 PM

3425-5. Använda förarstödssystemen
OM47A89SE
VA R N I N G

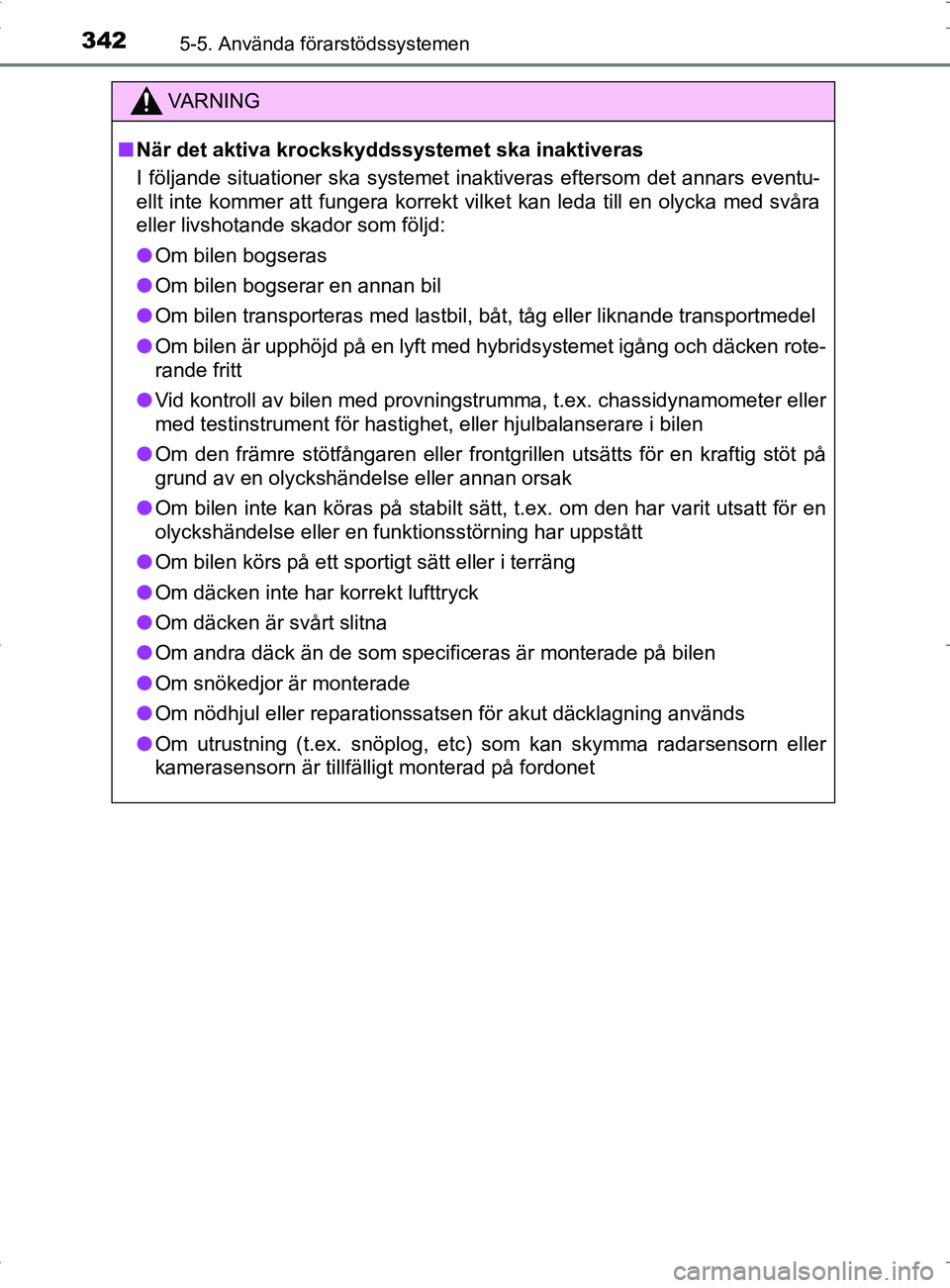

■När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
● Om bilen bogseras
● Om bilen bogserar en annan bil
● Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
● Om bilen är upphöjd på en lyft med hybridsystemet igång och däcken rote-
rande fritt
● Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
● Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
● Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller en funktionsstörning har uppstått
● Om bilen körs på ett sportigt sätt eller i terräng
● Om däcken inte har korrekt lufttryck
● Om däcken är svårt slitna
● Om andra däck än de som specificeras är monterade på bilen
● Om snökedjor är monterade
● Om nödhjul eller reparationssatsen för akut däcklagning används
● Om utrustning (t.ex. snöplog, etc) som kan skymma radarsensorn eller
kamerasensorn är tillfälligt monterad på fordonet
OM47A89SE.book Page 342 Thursday, November 10, 2016 8:27 PM

3475-5. Använda förarstödssystemen
OM47A89SE
5
Körning

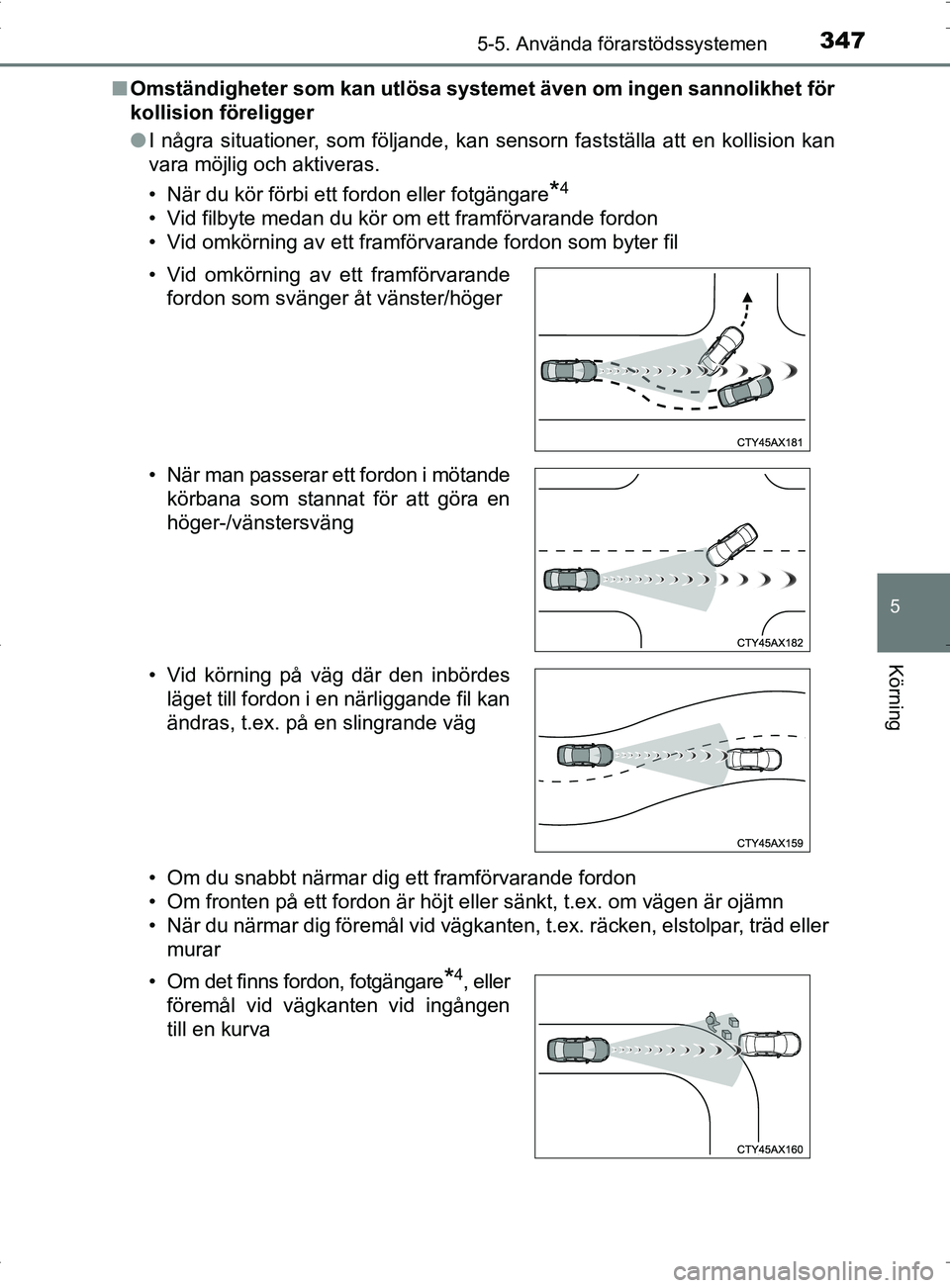

■Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
●I några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
*4
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
• Om du snabbt närmar dig ett framförvarande fordon
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• När du närmar dig föremål vid vägkanten, t.ex. räcken, elstolpar, träd eller
murar
• Vid omkörning av ett framförvarande
fordon som svänger åt vänster/höger
• När man passerar ett fordon i mötande körbana som stannat för att göra en
höger-/vänstersväng
• Vid körning på väg där den inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om det finns fordon, fotgängare
*4, eller
föremål vid vägkanten vid ingången
till en kurva
OM47A89SE.book Page 347 Thursd ay, November 10, 2016 8:27 PM

3495-5. Använda förarstödssystemen

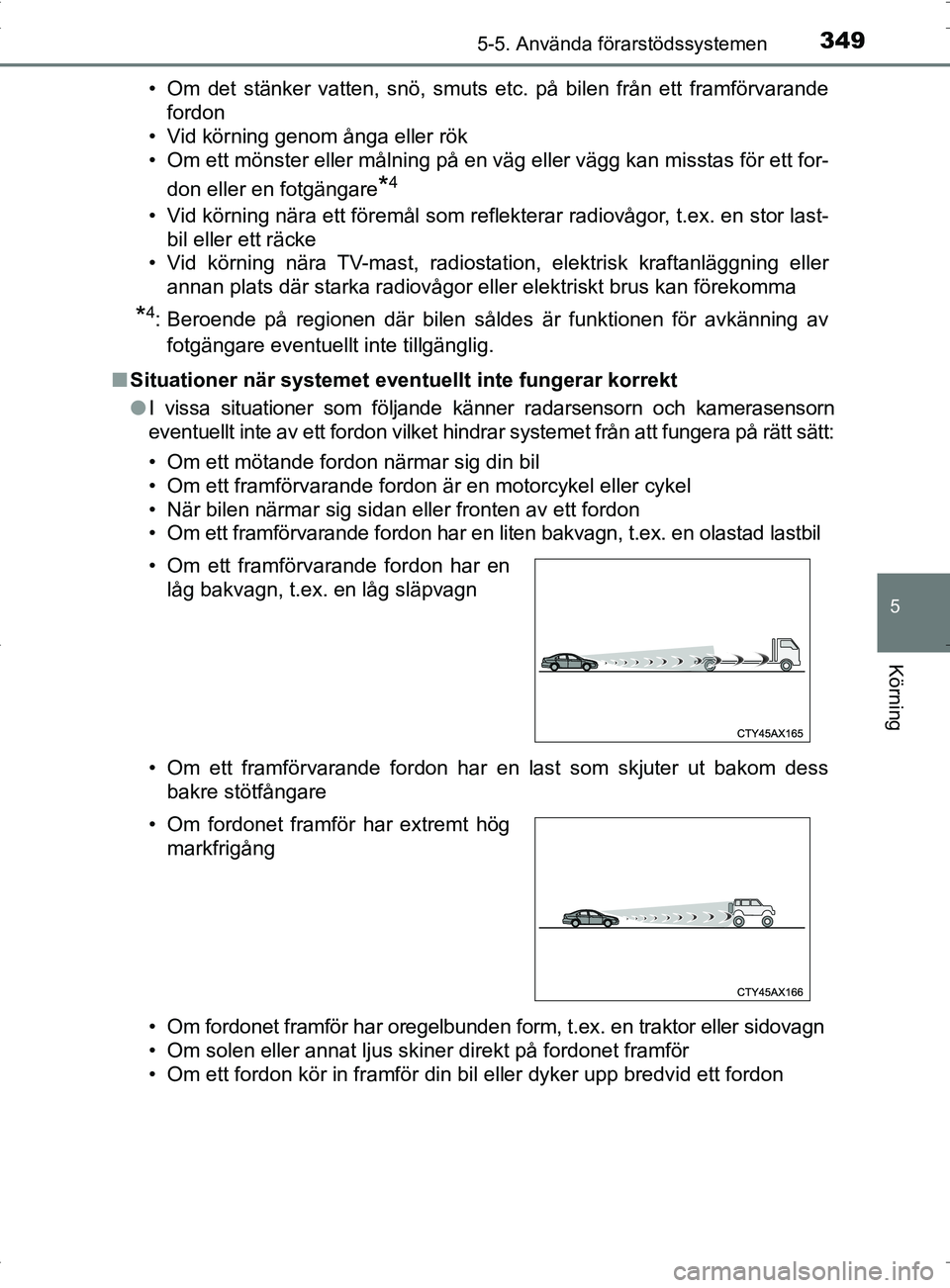

OM47A89SE
5
Körning
• Om det stänker vatten, snö, smuts etc. på bilen från ett framförvarandefordon
• Vid körning genom ånga eller rök
• Om ett mönster eller målning på en väg eller vägg kan misstas för ett for-
don eller en fotgängare
*4
• Vid körning nära ett föremål som reflekterar radiovågor, t.ex. en stor last-bil eller ett räcke
• Vid körning nära TV-mast, radiostation, elektrisk kraftanläggning eller
annan plats där starka radiovågor eller elektriskt brus kan förekomma
*4: Beroende på regionen där bilen såldes är funktionen för avkänning av
fotgängare eventuellt inte tillgänglig.
■ Situationer när systemet eventu ellt inte fungerar korrekt
● I vissa situationer som följande känner radarsensorn och kamerasensorn
eventuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om ett framförvarande fordon har en last som skjuter ut bakom dess
bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på fordonet framför
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
OM47A89SE.book Page 349 Thursd ay, November 10, 2016 8:27 PM
