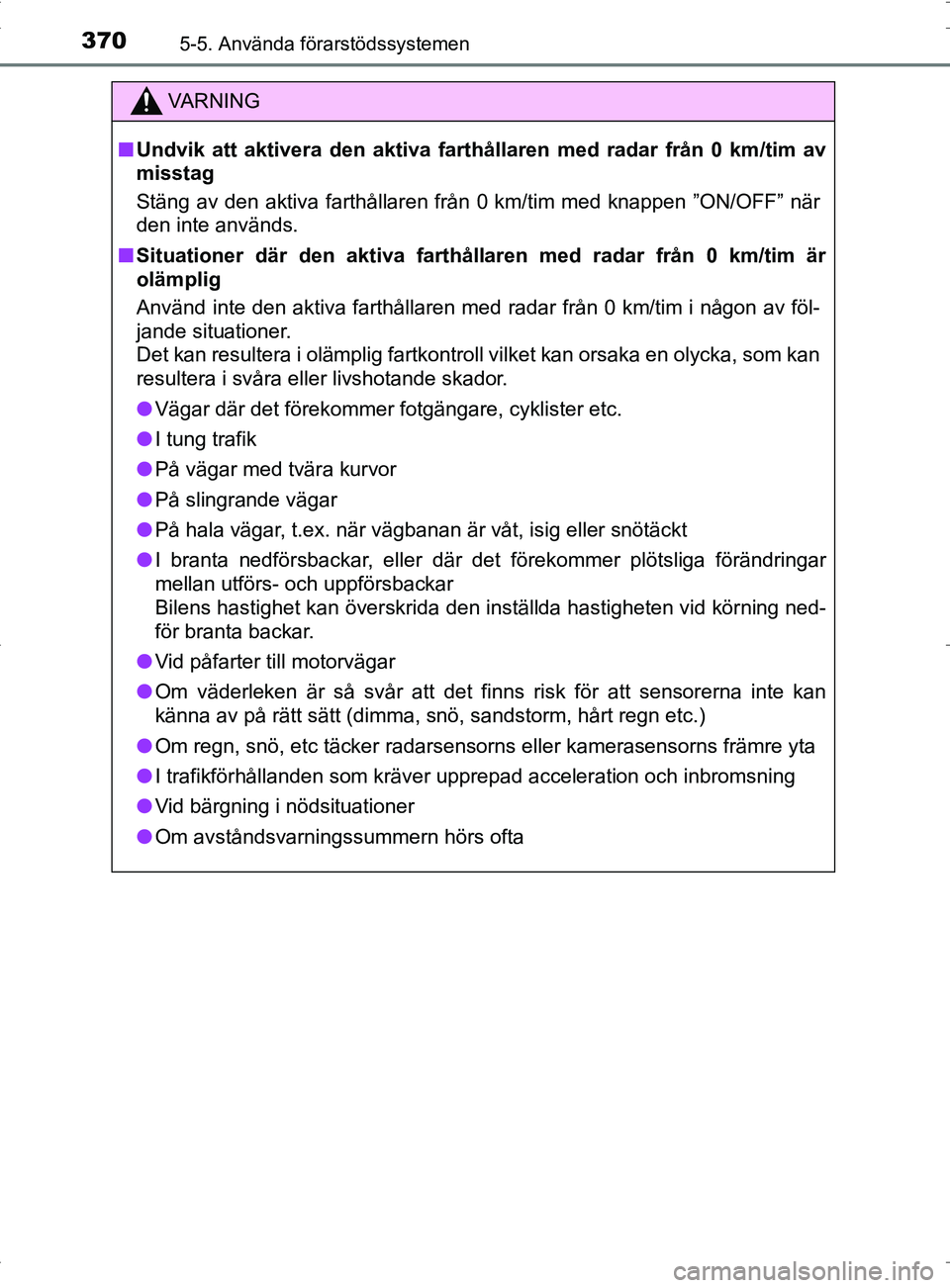

3705-5. Använda förarstödssystemen
OM47A89SE
VA R N I N G
■Undvik att aktivera den aktiva farthå llaren med radar från 0 km/tim av
misstag
Stäng av den aktiva farthållaren från 0 km/tim med knappen ”\
ON/OFF” när
den inte används.
■ Situationer där den aktiva farthåll aren med radar från 0 km/tim är
olämplig
Använd inte den aktiva farthållaren med radar från 0 km/tim i någon av föl-
jande situationer.
Det kan resultera i olämplig fartkontroll vilket kan orsaka en olycka, som kan
resultera i svåra eller livshotande skador.
● Vägar där det förekommer fotgängare, cyklister etc.
● I tung trafik
● På vägar med tvära kurvor
● På slingrande vägar
● På hala vägar, t.ex. när vägbanan är våt, isig eller snötäckt
● I branta nedförsbackar, eller där det förekommer plötsliga förändringar
mellan utförs- och uppförsbackar
Bilens hastighet kan överskrida den inställda hastigheten vid körning ned-
för branta backar.
● Vid påfarter till motorvägar
● Om väderleken är så svår att det finns risk för att sensorerna inte kan
känna av på rätt sätt (dimma, snö, sandstorm, hårt regn etc.)
● Om regn, snö, etc täcker radarsensorns eller kamerasensorns främre yta
● I trafikförhållanden som kräver upprepad acceleration och inbromsning
● Vid bärgning i nödsituationer
● Om avståndsvarningssummern hörs ofta
OM47A89SE.book Page 370 Thursd ay, November 10, 2016 8:27 PM

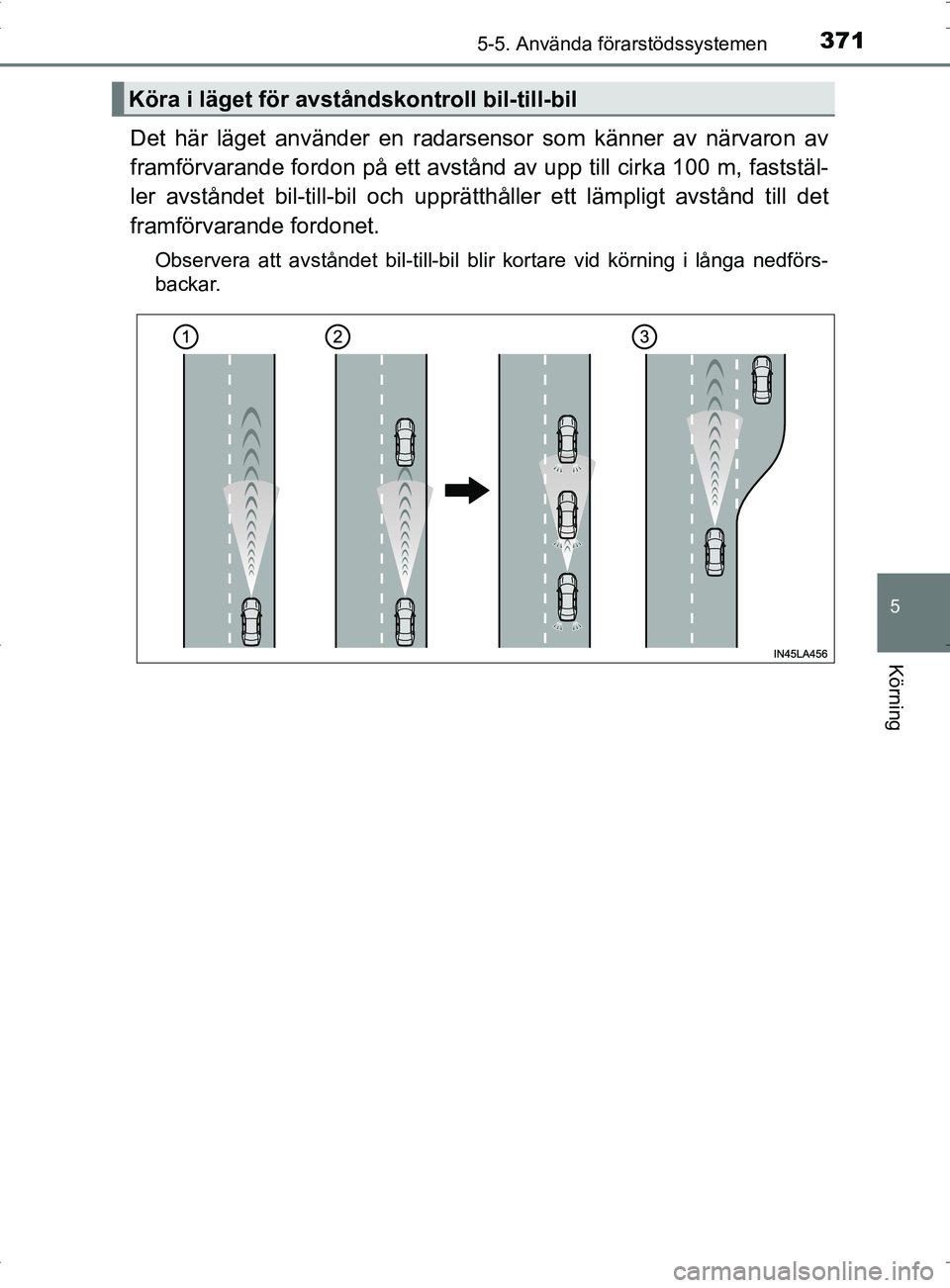

3715-5. Använda förarstödssystemen
OM47A89SE
5
Körning
Det här läget använder en radarsensor som känner av närvaron av
framförvarande fordon på ett avstånd av upp till cirka 100 m, faststäl-
ler avståndet bil-till-bil och upprätthåller ett lämpligt avstånd till det
framförvarande fordonet.
Observera att avståndet bil-till-bil blir kortare vid körning i långa nedförs-
backar.
Köra i läget för avståndskontroll bil-till-bil
OM47A89SE.book Page 371 Thursd ay, November 10, 2016 8:27 PM

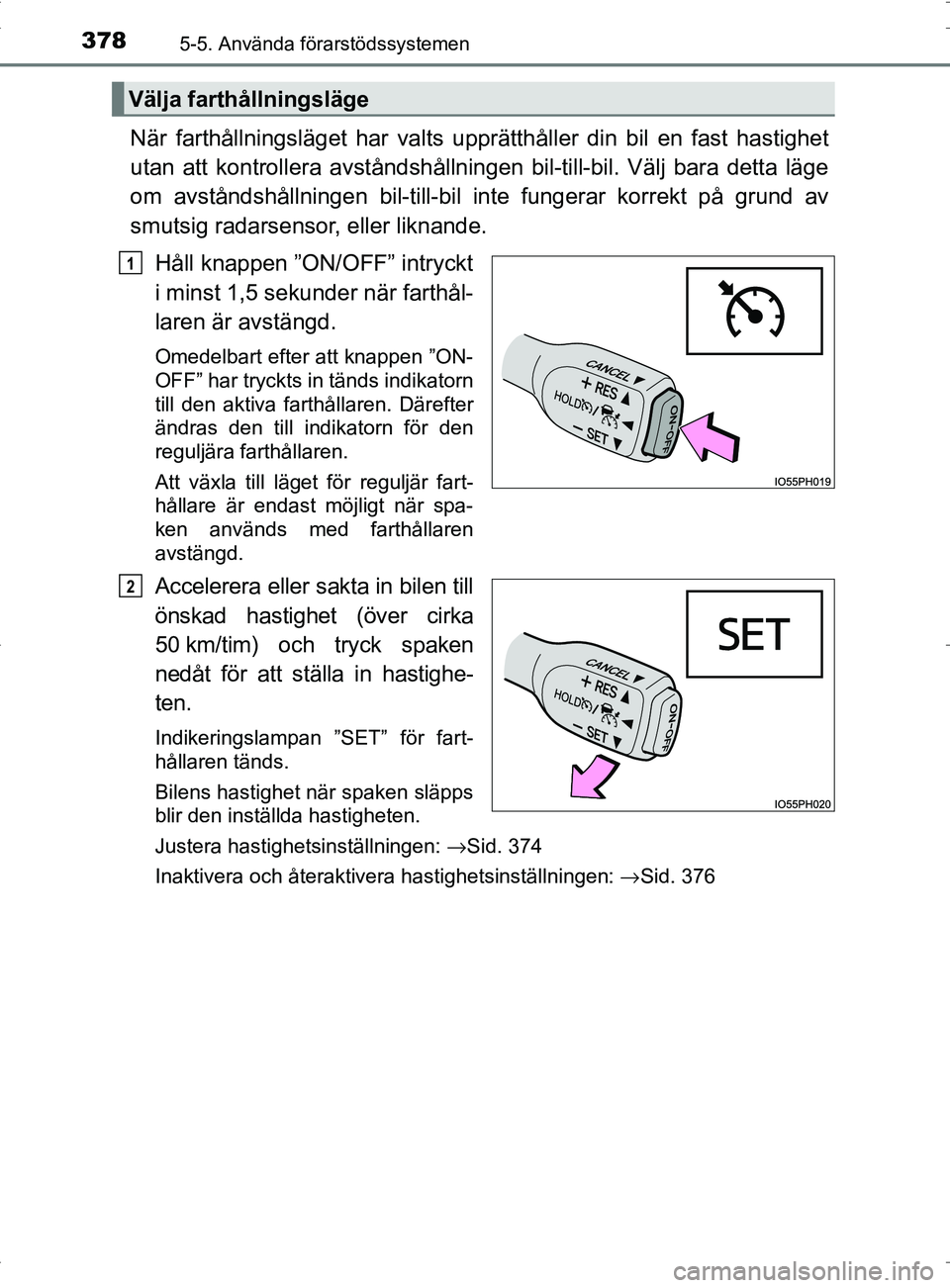

3785-5. Använda förarstödssystemen
OM47A89SE
När farthållningsläget har valts upprätthåller din bil en fast hastighet
utan att kontrollera avståndshållningen bil-till-bil. Välj bara detta läge
om avståndshållningen bil-till-bil inte fungerar korrekt på grund av
smutsig radarsensor, eller liknande.
Håll knappen ”ON/OFF” intryckt
i minst 1,5 sekunder när farthål-
laren är avstängd.
Omedelbart efter att knappen ”ON-
OFF” har tryckts in tänds indikatorn
till den aktiva farthållaren. Därefter
ändras den till indikatorn för den
reguljära farthållaren.
Att växla till läget för reguljär fart-
hållare är endast möjligt när spa-
ken används med farthållaren
avstängd.
Accelerera eller sakta in bilen till
önskad hastighet (över cirka
50 km/tim) och tryck spaken
nedåt för att ställa in hastighe-
ten.
Indikeringslampan ”SET” för fart-
hållaren tänds.
Bilens hastighet när spaken släpps
blir den inställda hastigheten.
Justera hastighetsinställningen: →Sid. 374
Inaktivera och återaktivera hastighetsinställningen: → Sid. 376
Välja farthållningsläge
1
2
OM47A89SE.book Page 378 Thursday, November 10, 2016 8:27 PM

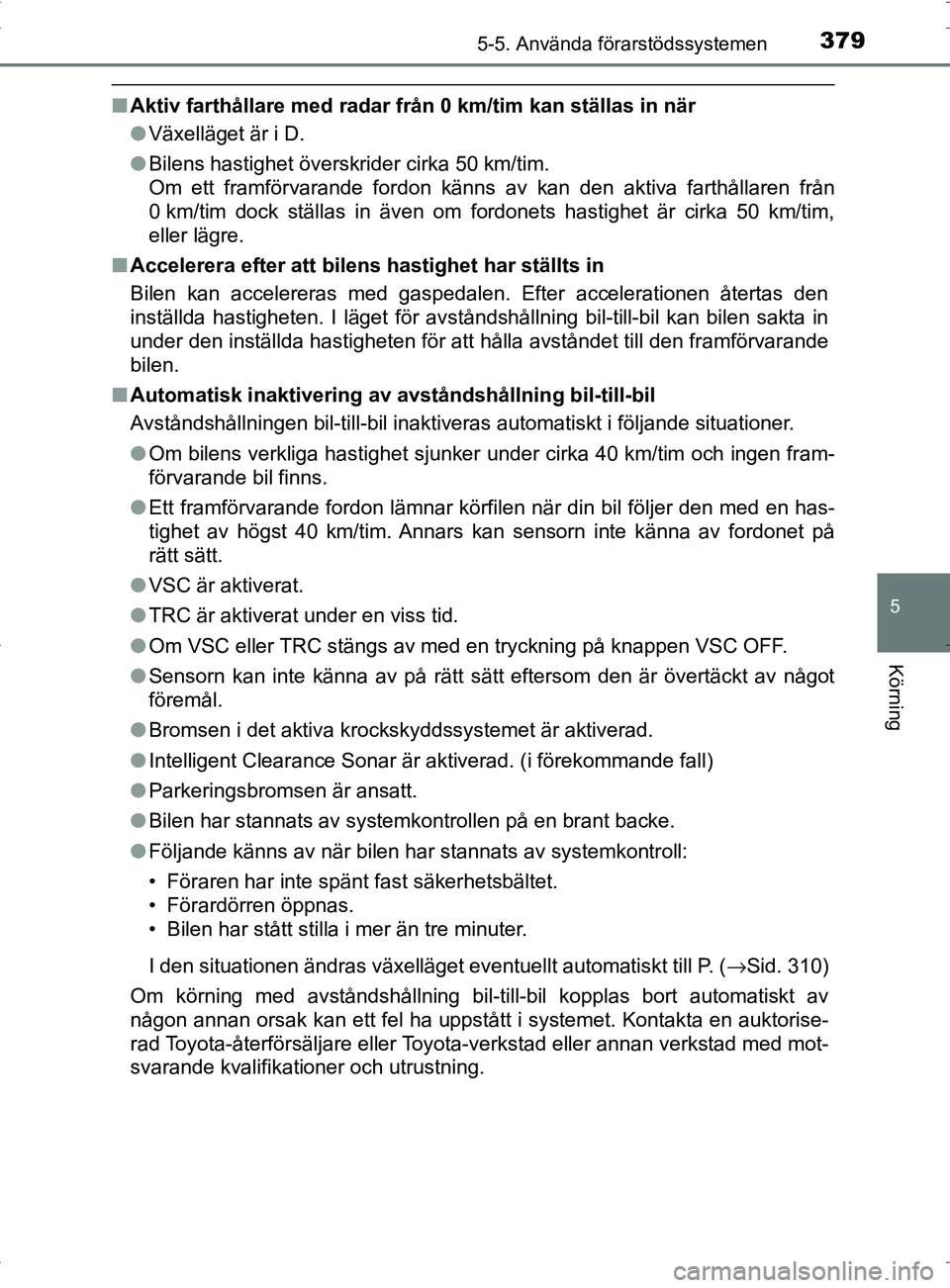

3795-5. Använda förarstödssystemen
OM47A89SE
5
Körning
■Aktiv farthållare med radar från 0 km/tim kan ställas in när\
●Växelläget är i D.
● Bilens hastighet överskrider cirka 50 km/tim.
Om ett framförvarande fordon känns av kan den aktiva farthållaren från
0 km/tim dock ställas in även om fordonets hastighet är cirka 50 km/tim,
eller lägre.
■ Accelerera efter att bilens hastighet har ställts in
Bilen kan accelereras med gaspedalen. Efter accelerationen återtas den
inställda hastigheten. I läget för avståndshållning bil-till-bil kan bilen sakta in
under den inställda hastigheten för att hålla avståndet till den framförvarande
bilen.
■ Automatisk inaktivering av avståndshållning bil-till-bil
Avståndshållningen bil-till-bil inaktiveras automatiskt i följan\
de situationer.
●Om bilens verkliga hastighet sjunker under cirka 40 km/tim och ingen fram-
förvarande bil finns.
● Ett framförvarande fordon lämnar körfilen när din bil följer den med en has-
tighet av högst 40 km/tim. Annars kan sensorn inte känna av fordonet på
rätt sätt.
● VSC är aktiverat.
● TRC är aktiverat under en viss tid.
● Om VSC eller TRC stängs av med en tryckning på knappen VSC OFF.
● Sensorn kan inte känna av på rätt sätt eftersom den är övertäckt av något
föremål.
● Bromsen i det aktiva krockskyddssystemet är aktiverad.
● Intelligent Clearance Sonar är aktiverad. (i förekommande fall)
● Parkeringsbromsen är ansatt.
● Bilen har stannats av systemkontrollen på en brant backe.
● Följande känns av när bilen har stannats av systemkontroll:
• Föraren har inte spänt fast säkerhetsbältet.
• Förardörren öppnas.
• Bilen har stått stilla i mer än tre minuter.
I den situationen ändras växelläget eventuellt automatiskt till P. ( →Sid. 310)
Om körning med avståndshållning bil-till-bil kopplas bort automatiskt av
någon annan orsak kan ett fel ha uppstått i systemet. Kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
OM47A89SE.book Page 379 Thursd ay, November 10, 2016 8:27 PM

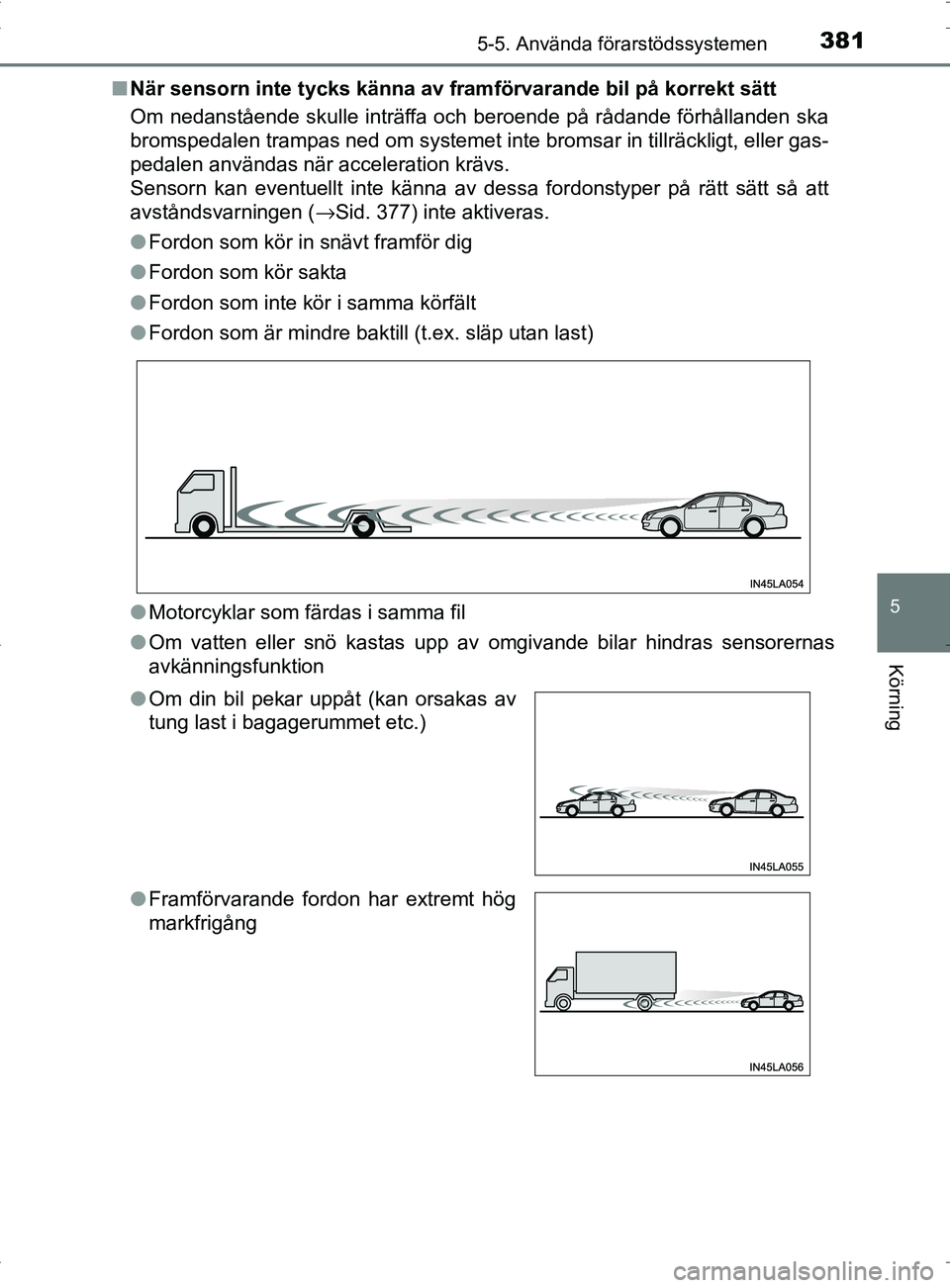

3815-5. Använda förarstödssystemen
OM47A89SE
5
Körning
■När sensorn inte tycks känna av fram förvarande bil på korrekt sätt
Om nedanstående skulle inträffa och beroende på rådande förhållanden ska
bromspedalen trampas ned om systemet inte bromsar in tillräckligt, eller gas-
pedalen användas när acceleration krävs.
Sensorn kan eventuellt inte känna av dessa fordonstyper på rätt\
sätt så att
avståndsvarningen ( →Sid. 377) inte aktiveras.
● Fordon som kör in snävt framför dig
● Fordon som kör sakta
● Fordon som inte kör i samma körfält
● Fordon som är mindre baktill (t.ex. släp utan last)
● Motorcyklar som färdas i samma fil
● Om vatten eller snö kastas upp av omgivande bilar hindras sensorernas
avkänningsfunktion
●Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
● Framförvarande fordon har extremt hög
markfrigång
OM47A89SE.book Page 381 Thursd ay, November 10, 2016 8:27 PM

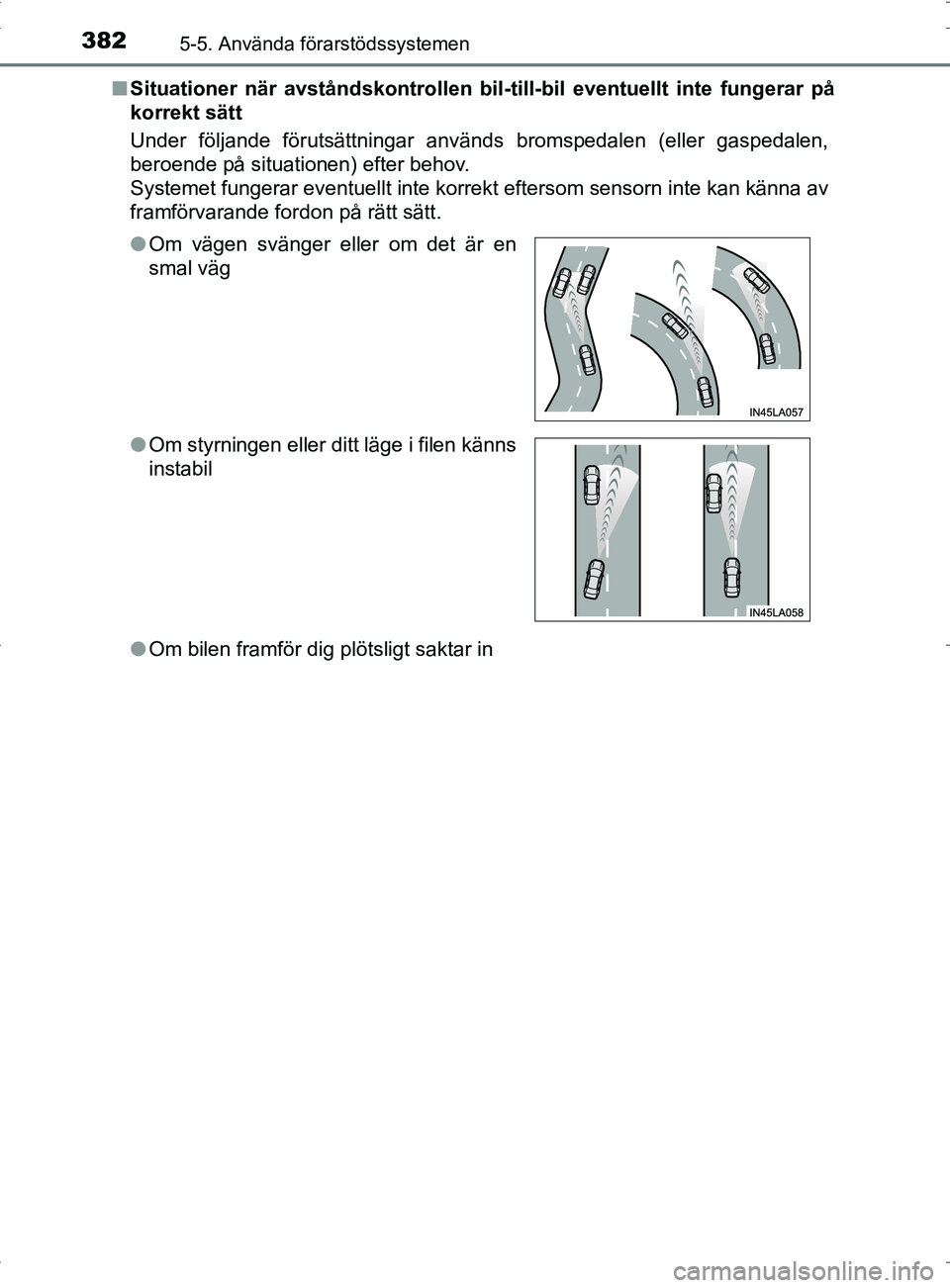

3825-5. Använda förarstödssystemen
OM47A89SE■
Situationer när avståndskontrollen bil -till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förutsättningar används bromspedalen (eller \
gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte korrekt eftersom sensorn inte kan känna av
framförvarande fordon på rätt sätt.
● Om bilen framför dig plötsligt saktar in
●
Om vägen svänger eller om det är en
smal väg
● Om styrningen eller ditt läge i filen känns
instabil
OM47A89SE.book Page 382 Thursd ay, November 10, 2016 8:27 PM

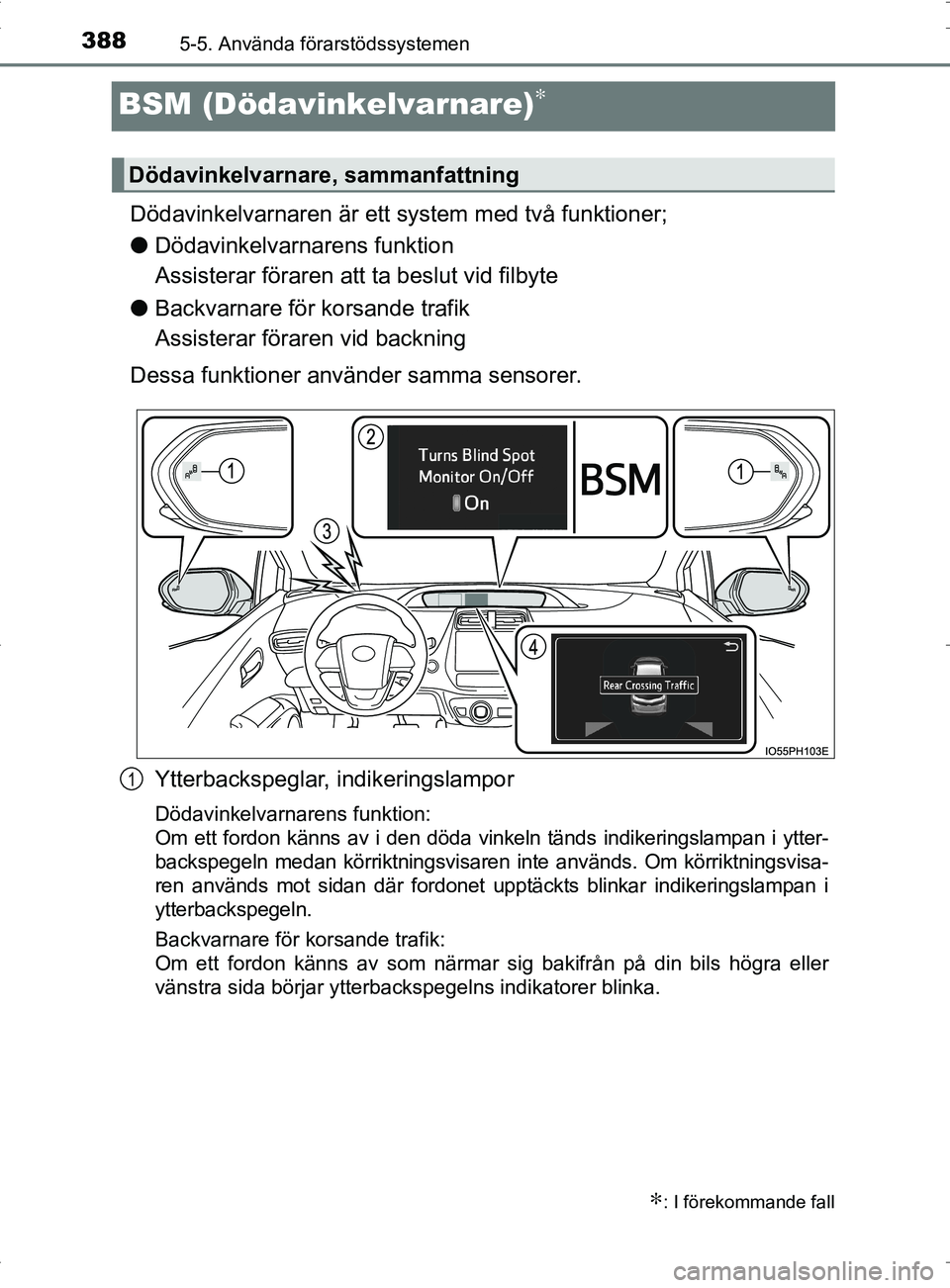

3885-5. Använda förarstödssystemen
OM47A89SE
BSM (Dödavinkelvarnare)∗
Dödavinkelvarnaren är ett system med två funktioner;
●Dödavinkelvarnarens funktion
Assisterar föraren att ta beslut vid filbyte
● Backvarnare för korsande trafik
Assisterar föraren vid backning
Dessa funktioner använder samma sensorer.
Ytterbackspeglar, indikeringslampor
Dödavinkelvarnarens funktion:
Om ett fordon känns av i den döda vinkeln tänds indikeringslampan i ytter-
backspegeln medan körriktningsvisaren inte används. Om körriktningsvisa-
ren används mot sidan där fordonet upptäckts blinkar indikeringslampan i
ytterbackspegeln.
Backvarnare för korsande trafik:
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida börjar ytterbackspegelns indikatorer blinka.
∗: I förekommande fall
Dödavinkelvarnare, sammanfattning
1
OM47A89SE.book Page 388 Thursd ay, November 10, 2016 8:27 PM

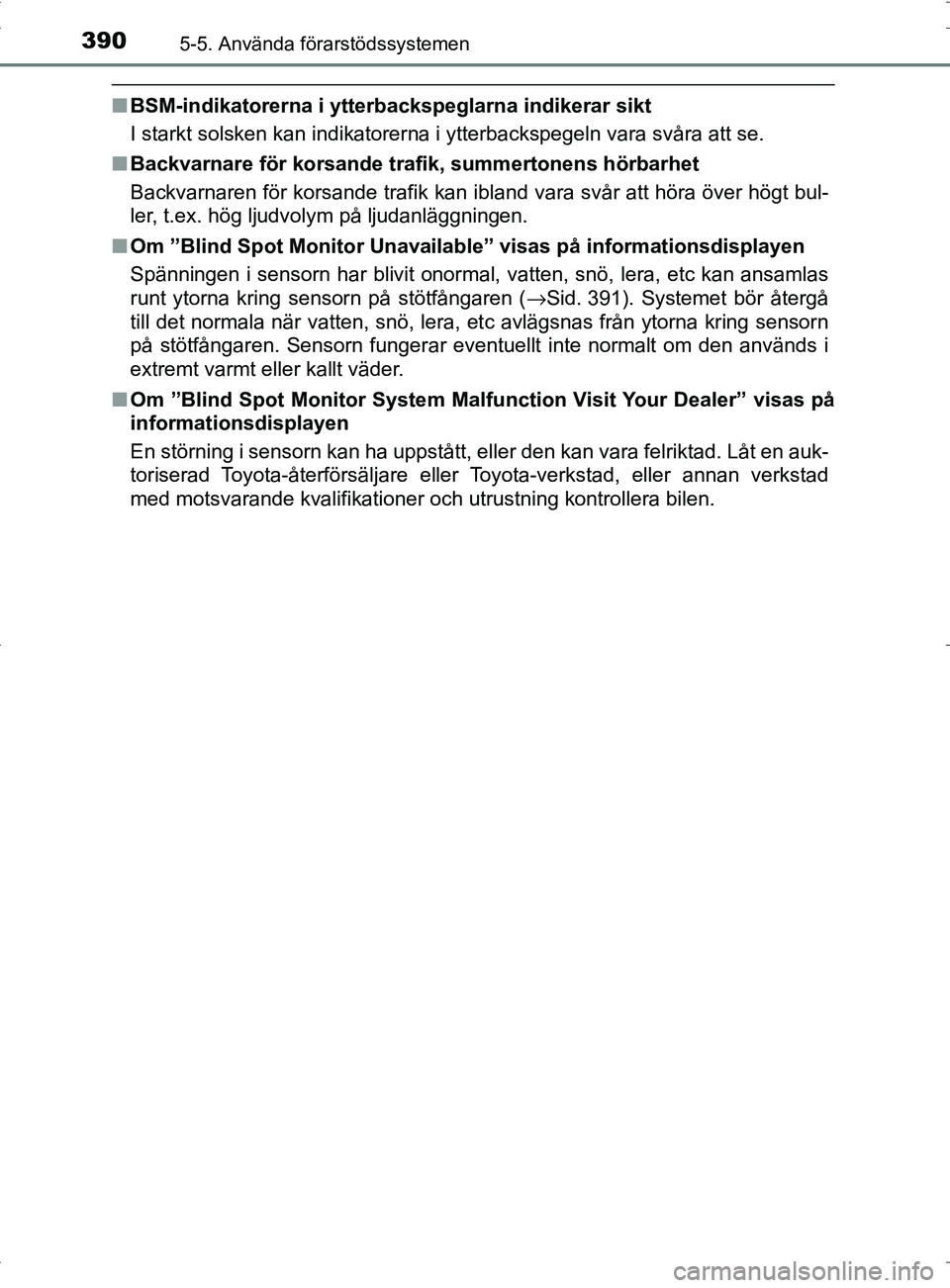

3905-5. Använda förarstödssystemen
OM47A89SE
■BSM-indikatorerna i ytterb ackspeglarna indikerar sikt
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
■ Backvarnare för korsande trafik, summertonens hörbarhet
Backvarnaren för korsande trafik kan ibland vara svår att höra över högt bul-
ler, t.ex. hög ljudvolym på ljudanläggningen.
■ Om ”Blind Spot Monitor Unavailable” visas på informationsdisplayen
Spänningen i sensorn har blivit onormal, vatten, snö, lera, etc kan ansamlas
runt ytorna kring sensorn på stötfångaren ( →Sid. 391). Systemet bör återgå
till det normala när vatten, snö, lera, etc avlägsnas från ytorna kring sensorn
på stötfångaren. Sensorn fungerar eventuellt inte normalt om den används i
extremt varmt eller kallt väder.
■ Om ”Blind Spot Monitor System Malf unction Visit Your Dealer” visas på
informationsdisplayen
En störning i sensorn kan ha uppstått, eller den kan vara felriktad. Låt en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera bilen.
OM47A89SE.book Page 390 Thursd ay, November 10, 2016 8:27 PM

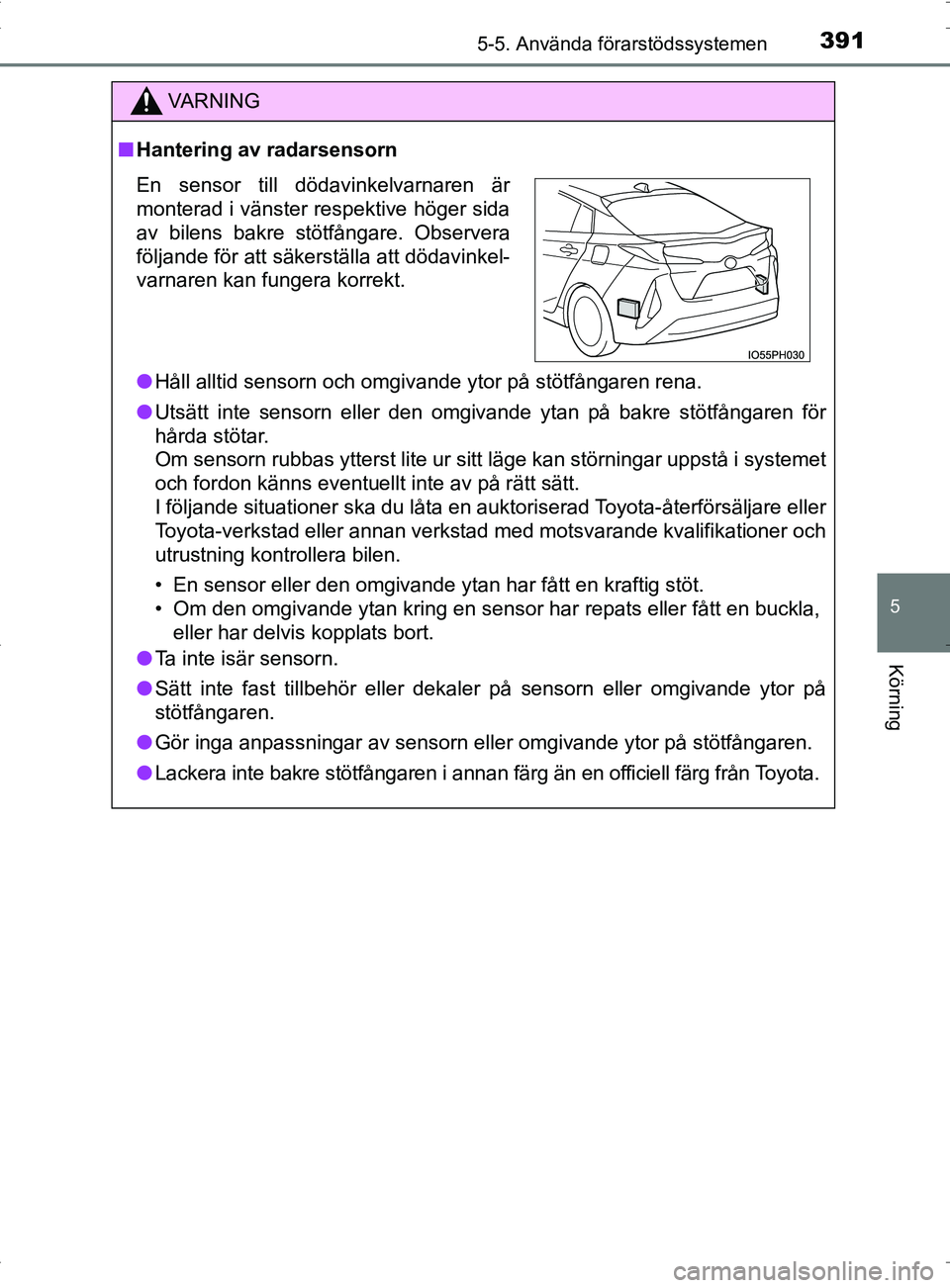

3915-5. Använda förarstödssystemen
OM47A89SE
5
Körning
VA R N I N G
■Hantering av radarsensorn
● Håll alltid sensorn och omgivande ytor på stötfångaren rena.
● Utsätt inte sensorn eller den omgivande ytan på bakre stötfångaren för
hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon känns eventuellt inte av på rätt sätt.
I följande situationer ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
• En sensor eller den omgivande ytan har fått en kraftig stöt.
• Om den omgivande ytan kring en sensor har repats eller fått en buckla,
eller har delvis kopplats bort.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i annan färg än en officiell färg från Toyota.
En sensor till dödavinkelvarnaren är
monterad i vänster respektive höger sida
av bilens bakre stötfångare. Observera
följande för att säkerställa att dödavinkel-
varnaren kan fungera korrekt.
OM47A89SE.book Page 391 Thursd ay, November 10, 2016 8:27 PM

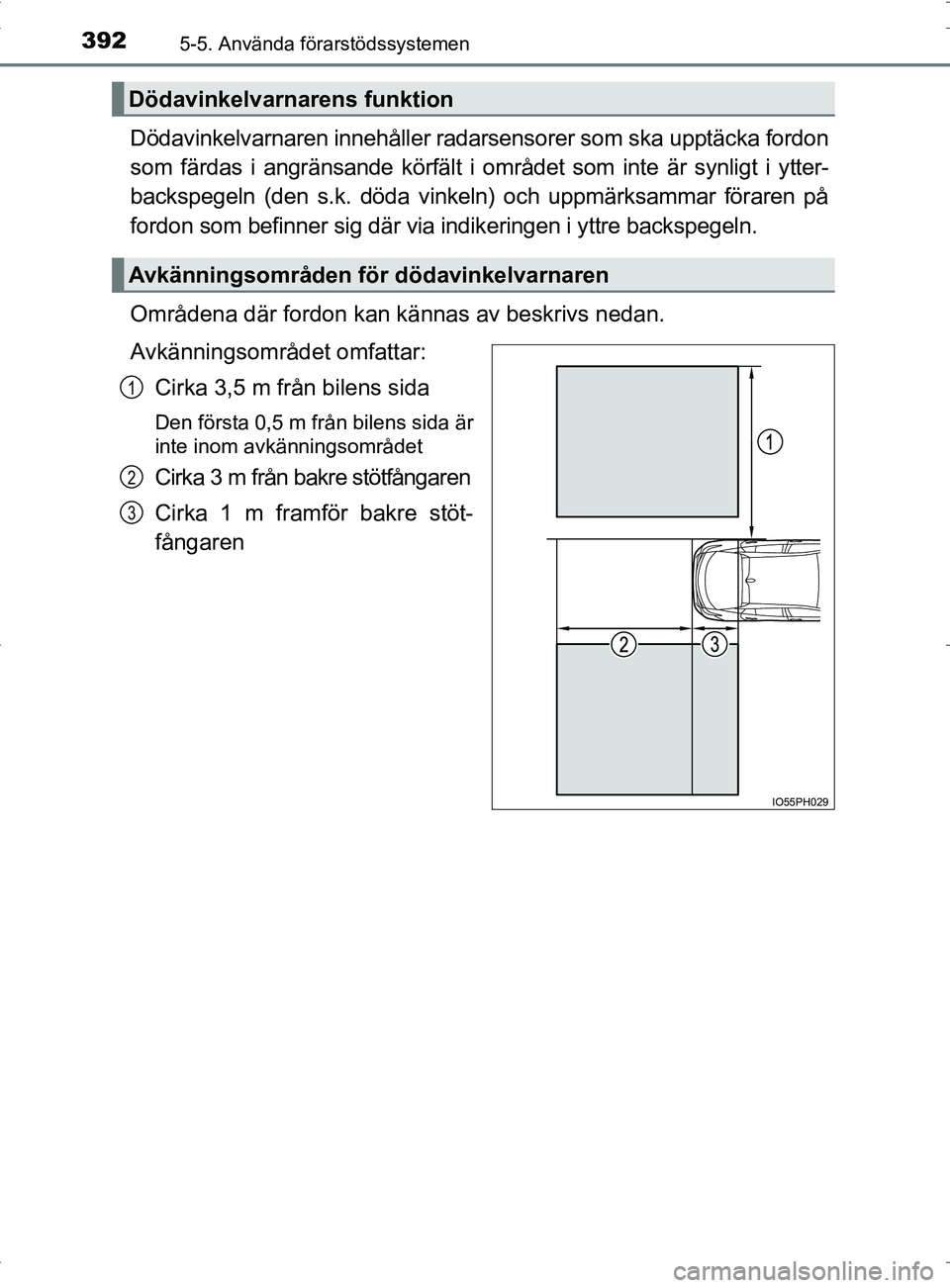

3925-5. Använda förarstödssystemen
OM47A89SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon
som färdas i angränsande körfält i området som inte är synligt i ytter-
backspegeln (den s.k. döda vinkeln) och uppmärksammar föraren på
fordon som befinner sig där via indikeringen i yttre backspegeln.
Områdena där fordon kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:
Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stöt-
fångaren
Dödavinkelvarnarens funktion
Avkänningsområden för dödavinkelvarnaren
IO55PH029
1
2
3
