4055-5. Använda förarstödssystemen
OM47A89SE
5
Körning

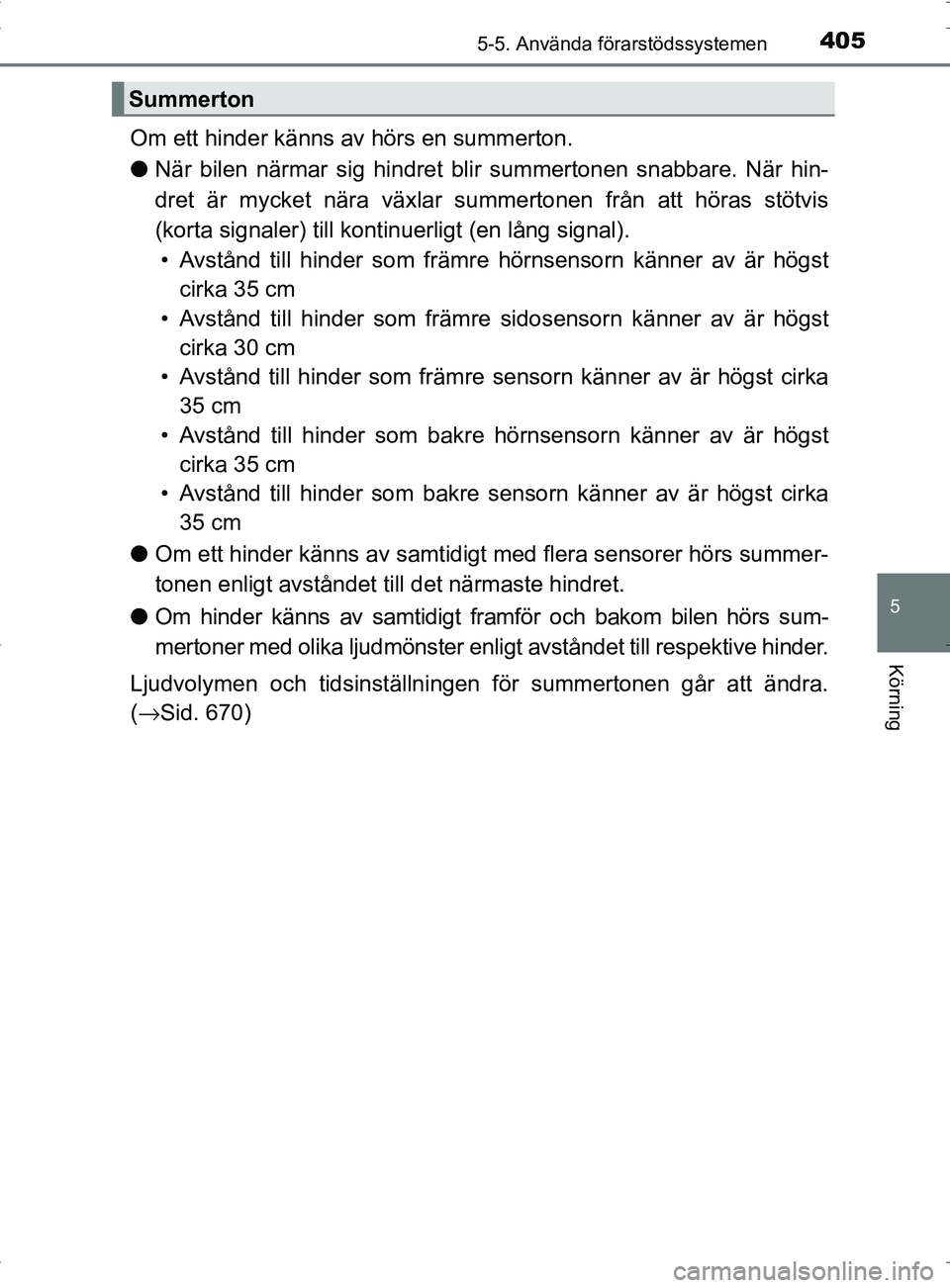

Om ett hinder känns av hörs en summerton.
●När bilen närmar sig hindret blir summertonen snabbare. När hin-
dret är mycket nära växlar summertonen från att höras stötvis
(korta signaler) till kont inuerligt (en lång signal).
• Avstånd till hinder so m främre hörnsensorn känner av är högst
cirka 35 cm
• Avstånd till hinder som främre sidosensorn känner av är högst
cirka 30 cm
• Avstånd till hinder som främre sensorn känner av är högst cirka
35 cm
• Avstånd till hinder som bakre hörnsensorn känner av är högst
cirka 35 cm
• Avstånd till hinder so m bakre sensorn känner av är högst cirka
35 cm
● Om ett hinder känns av samtidig t med flera sensorer hörs summer-
tonen enligt avståndet t ill det närmaste hindret.
● Om hinder känns av samtidigt framför och bakom bilen hörs sum-
mertoner med olika ljud mönster enligt avståndet till respektive hinder.
Ljudvolymen och tidsinställningen för summertonen går att ändra.
( → Sid. 670)
Summerton
OM47A89SE.book Page 405 Thursd ay, November 10, 2016 8:27 PM

4065-5. Använda förarstödssystemen
OM47A89SE

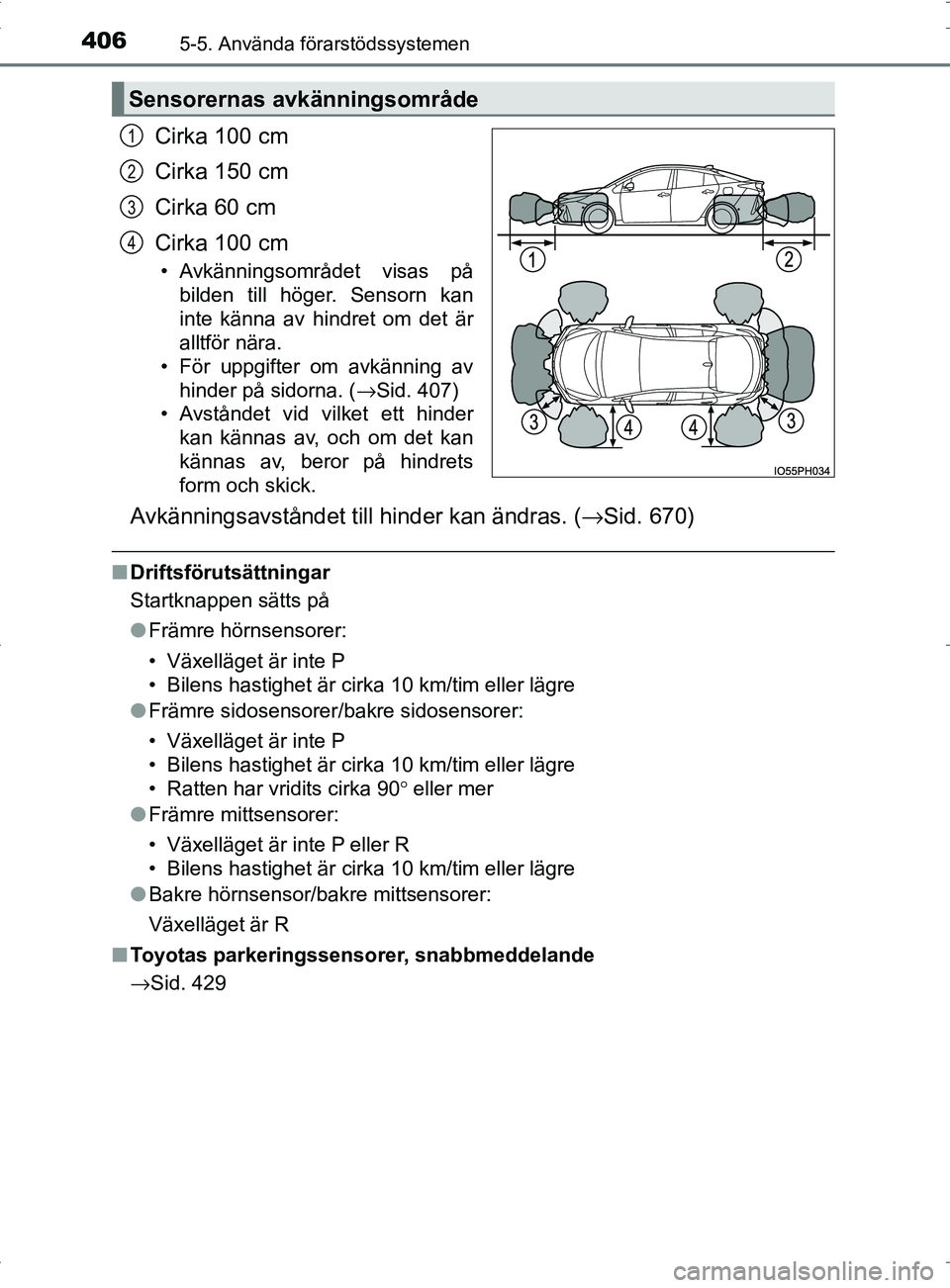

Cirka 100 cm
Cirka 150 cm
Cirka 60 cm
Cirka 100 cm
• Avkänningsområdet visas påbilden till höger. Sensorn kan
inte känna av hindret om det är
alltför nära.
• För uppgifter om avkänning av
hinder på sidorna. ( →Sid. 407)
• Avståndet vid vilket ett hinder kan kännas av, och om det kan
kännas av, beror på hindrets
form och skick.
Avkänningsavståndet t ill hinder kan ändras. (→Sid. 670)
■Driftsförutsättningar
Startknappen sätts på
●Främre hörnsensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
● Främre sidosensorer/bakre sidosensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
• Ratten har vridits cirka 90 ° eller mer
● Främre mittsensorer:
• Växelläget är inte P eller R
• Bilens hastighet är cirka 10 km/tim eller lägre
● Bakre hörnsensor/bakre mittsensorer:
Växelläget är R
■ Toyotas parkeringssenso rer, snabbmeddelande
→Sid. 429
Sensorernas avkänningsområde
1
2
3
4
OM47A89SE.book Page 406 Thursd ay, November 10, 2016 8:27 PM

4075-5. Använda förarstödssystemen
OM47A89SE
5
Körning

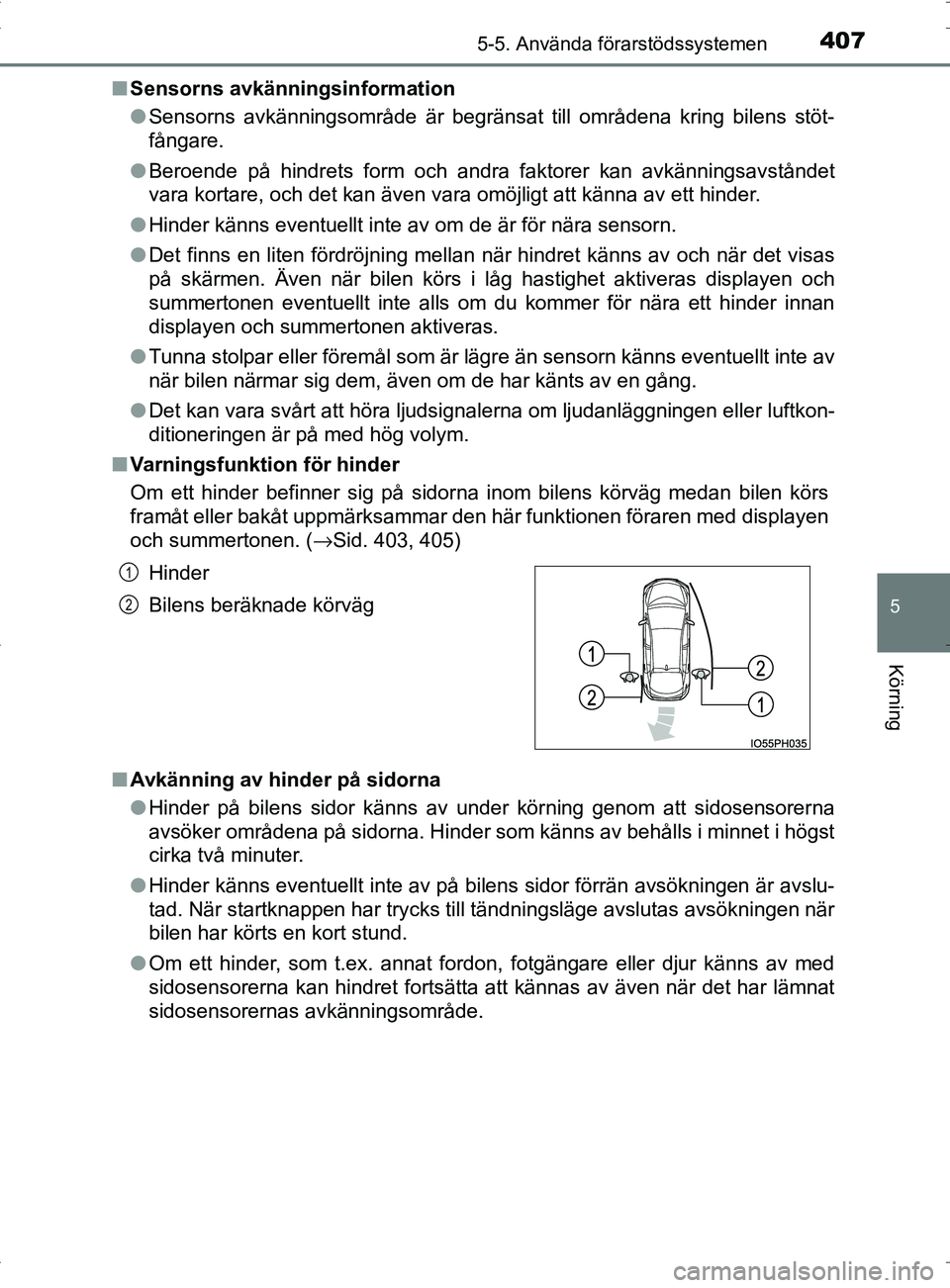

■Sensorns avkänningsinformation
●Sensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
● Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett h\
inder.
● Hinder känns eventuellt inte av om de är för nära sensorn.
● Det finns en liten fördröjning mellan när hindret känns av och när det visas
på skärmen. Även när bilen körs i låg hastighet aktiveras displayen och
summertonen eventuellt inte alls om du kommer för nära ett hinder innan
displayen och summertonen aktiveras.
● Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
● Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
■ Varningsfunktion för hinder
Om ett hinder befinner sig på sidorna inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den här funktionen föraren med displayen
och summertonen. ( →Sid. 403, 405)
■ Avkänning av hinder på sidorna
●Hinder på bilens sidor känns av under körning genom att sidosen\
sorerna
avsöker områdena på sidorna. Hinder som känns av behålls i minnet i högst
cirka två minuter.
● Hinder känns eventuellt inte av på bilens sidor förrän avsökningen är avslu-
tad. När startknappen har trycks till tändningsläge avslutas av\
sökningen när
bilen har körts en kort stund.
● Om ett hinder, som t.ex. annat fordon, fotgängare eller djur känns av med
sidosensorerna kan hindret fortsätta att kännas av även när det har lämnat
sidosensorernas avkänningsområde. Hinder
Bilens beräknade körväg
1
2
OM47A89SE.book Page 407 Thursd ay, November 10, 2016 8:27 PM

4085-5. Använda förarstödssystemen
OM47A89SE■

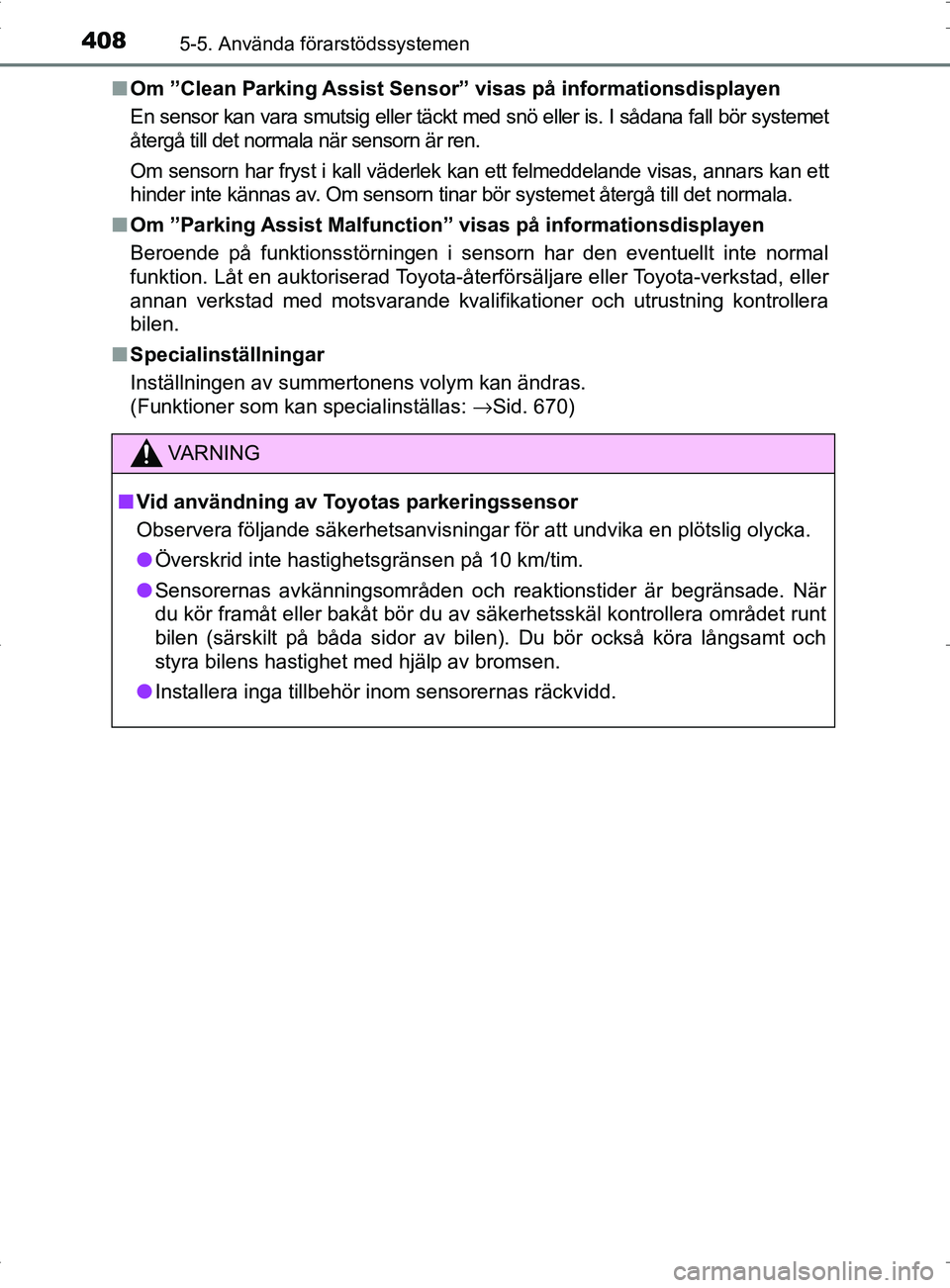

Om ”Clean Parking Assist Sensor” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. I sådana fall bör systemet
återgå till det normala när sensorn är ren.
Om sensorn har fryst i kall väderlek kan ett felmeddelande visas, annars kan ett
hinder inte kännas av. Om sensorn tinar bör systemet återgå till det normala.
■ Om ”Parking Assist Malfunction” visas på informationsdisplayen
Beroende på funktionsstörningen i sensorn har den eventuellt inte normal
funktion. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
bilen.
■ Specialinställningar
Inställningen av summertonens volym kan ändras.
(Funktioner som kan specialinställas: →Sid. 670)
VA R N I N G
■Vid användning av Toyo tas parkeringssensor
Observera följande säkerhetsanvisningar för att undvika en plötslig olycka.
● Överskrid inte hastighetsgränsen på 10 km/tim.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt\
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
● Installera inga tillbehör inom sensorernas räckvidd.
OM47A89SE.book Page 408 Thursd ay, November 10, 2016 8:27 PM

4095-5. Använda förarstödssystemen
OM47A89SE
5
Körning
VA R N I N G

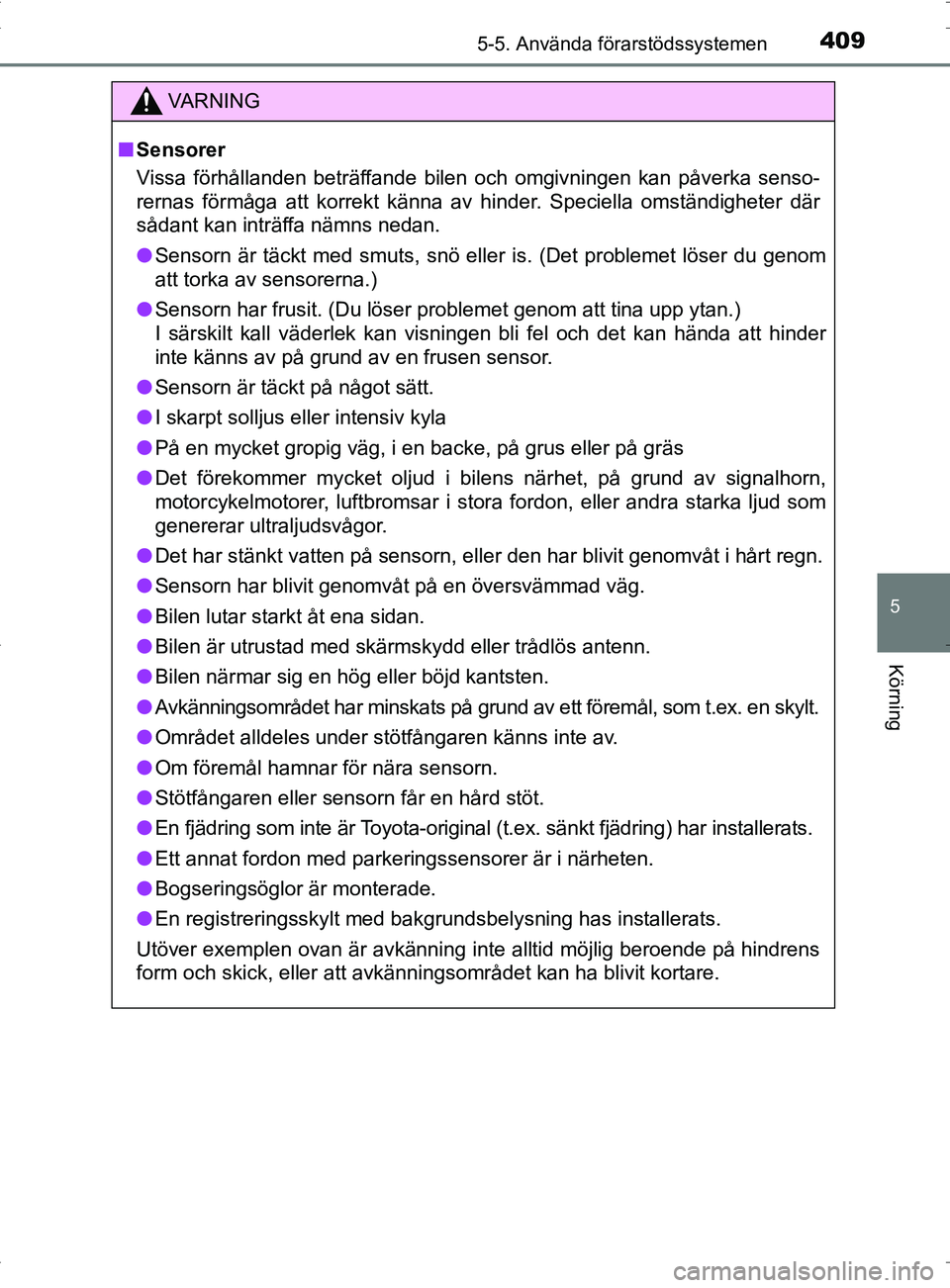

■Sensorer
Vissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
● Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
● Sensorn har frusit. (Du löser problemet genom att tina upp ytan.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
● Sensorn är täckt på något sätt.
● I skarpt solljus eller intensiv kyla
● På en mycket gropig väg, i en backe, på grus eller på gräs
● Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
● Det har stänkt vatten på sensorn, eller den har blivit genomvåt\
i hårt regn.
● Sensorn har blivit genomvåt på en översvämmad väg.
● Bilen lutar starkt åt ena sidan.
● Bilen är utrustad med skärmskydd eller trådlös antenn.
● Bilen närmar sig en hög eller böjd kantsten.
● Avkänningsområdet har minskats på grund av ett föremål, som t.ex. en skylt.
● Området alldeles under stötfångaren känns inte av.
● Om föremål hamnar för nära sensorn.
● Stötfångaren eller sensorn får en hård stöt.
● En fjädring som inte är To yota-original (t.ex. sänkt fjädring) har installerats.
● Ett annat fordon med parkeringssensorer är i närheten.
● Bogseringsöglor är monterade.
● En registreringsskylt med bakgrundsbelysning has installerats.
Utöver exemplen ovan är avkänning inte alltid möjlig beroende på hindrens
form och skick, eller att avkänningsområdet kan ha blivit kortare.
OM47A89SE.book Page 409 Thursd ay, November 10, 2016 8:27 PM

4105-5. Använda förarstödssystemen
OM47A89SE
VA R N I N G

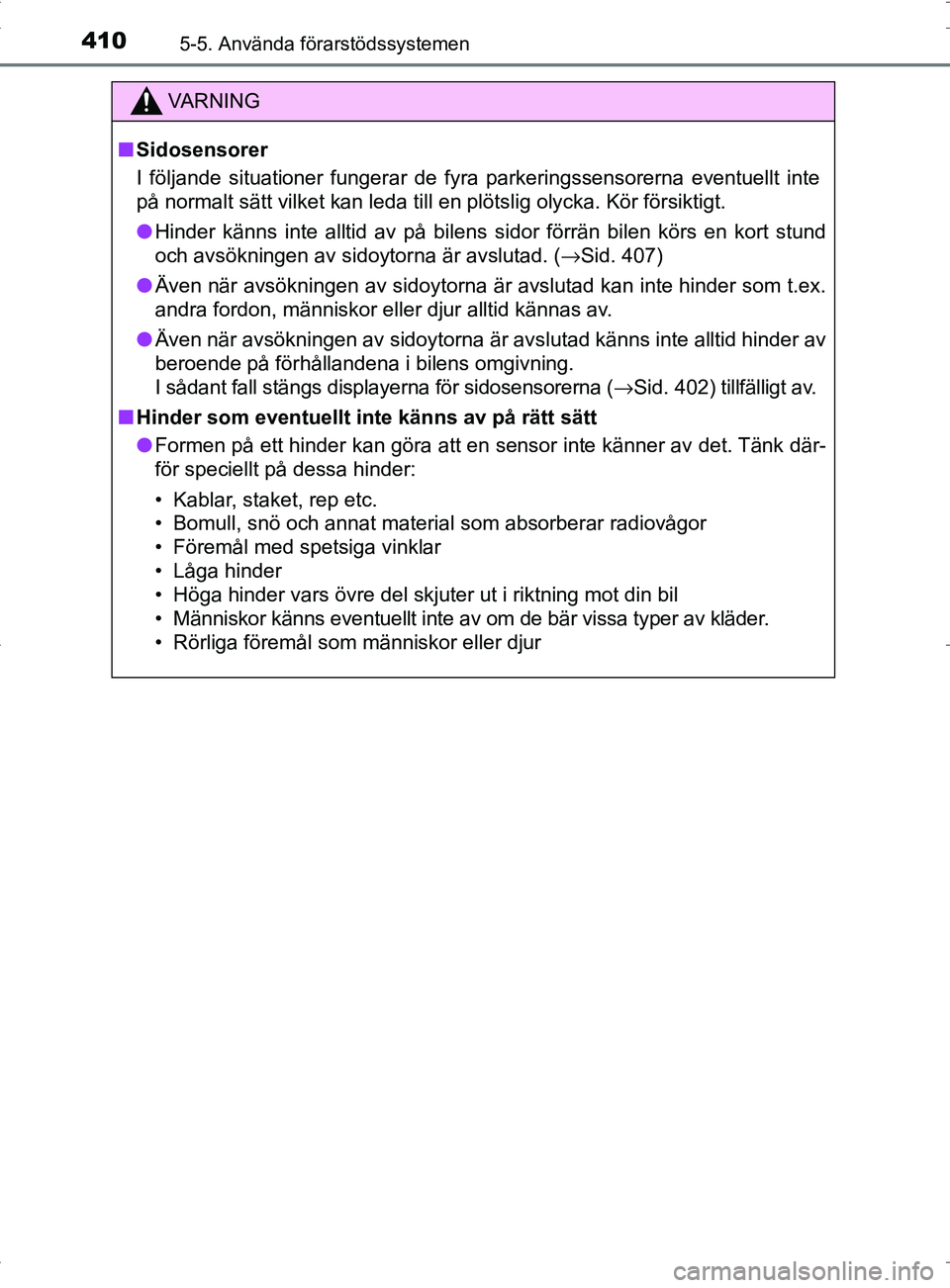

■Sidosensorer
I följande situationer fungerar de fyra parkeringssensorerna eventuellt inte
på normalt sätt vilket kan leda till en plötslig olycka. Kör försiktigt.
● Hinder känns inte alltid av på bilens sidor förrän bilen körs en kort stund
och avsökningen av sidoytorna är avslutad. ( →Sid. 407)
● Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur alltid kännas av.
● Även när avsökningen av sidoytorna är avslutad känns inte alltid hinder av
beroende på förhållandena i bilens omgivning.
I sådant fall stängs displayerna för sidosensorerna ( →Sid. 402) tillfälligt av.
■ Hinder som eventuellt inte känns av på rätt sätt
● Formen på ett hinder kan göra att en sensor inte känner av det. Tänk där-
för speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som absorberar radiovågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
• Rörliga föremål som människor eller djur
OM47A89SE.book Page 410 Thursd ay, November 10, 2016 8:27 PM

4115-5. Använda förarstödssystemen
OM47A89SE
5
Körning
OBSERVERA
■Vid användning av Toyo tas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning undersöka bilen.
● Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
● Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
● Om stötdämparen kolliderar med något.
● Om displayen visas kontinuerligt utan ljudsignal.
● Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
■ När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM47A89SE.book Page 411 Thursd ay, November 10, 2016 8:27 PM

4125-5. Använda förarstödssystemen
OM47A89SE

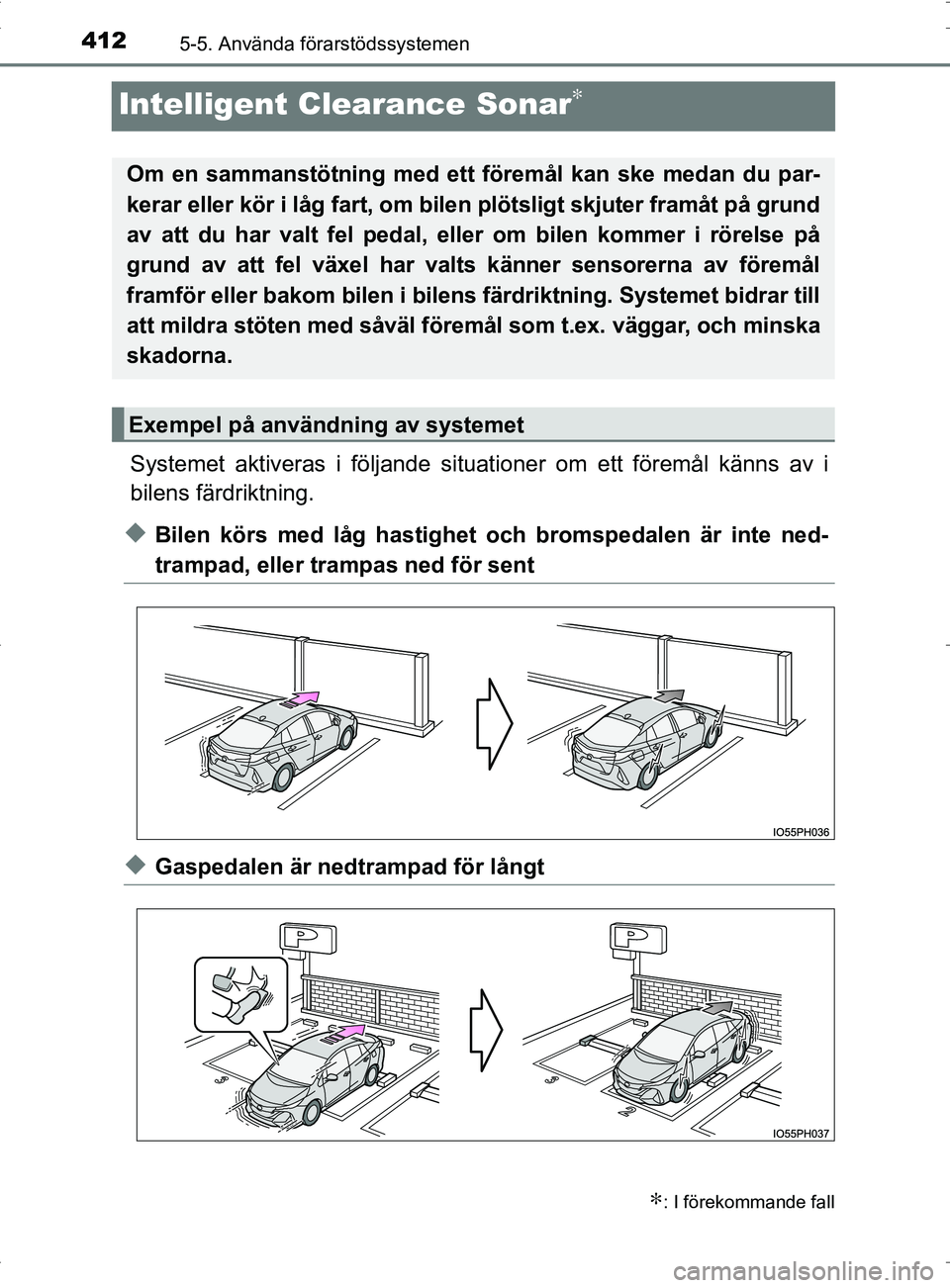

Intelligent Clearance Sonar∗
Systemet aktiveras i följande situationer om ett föremål känns av i
bilens färdriktning.
◆Bilen körs med låg hastighet oc h bromspedalen är inte ned-
trampad, eller trampas ned för sent
◆Gaspedalen är nedtrampad för långt
∗: I förekommande fall
Om en sammanstötning med ett föremål kan ske medan du par-
kerar eller kör i låg fart, om bilen plötsligt skjuter framåt på grund
av att du har valt fel pedal, eller om bilen kommer i rörelse på
grund av att fel växel har valts känner sensorerna av föremål
framför eller bakom bilen i bilens färdriktning. Systemet bidrar till
att mildra stöten med såväl föremål som t.ex. väggar, och minska
skadorna.
Exempel på användning av systemet
OM47A89SE.book Page 412 Thursd ay, November 10, 2016 8:27 PM

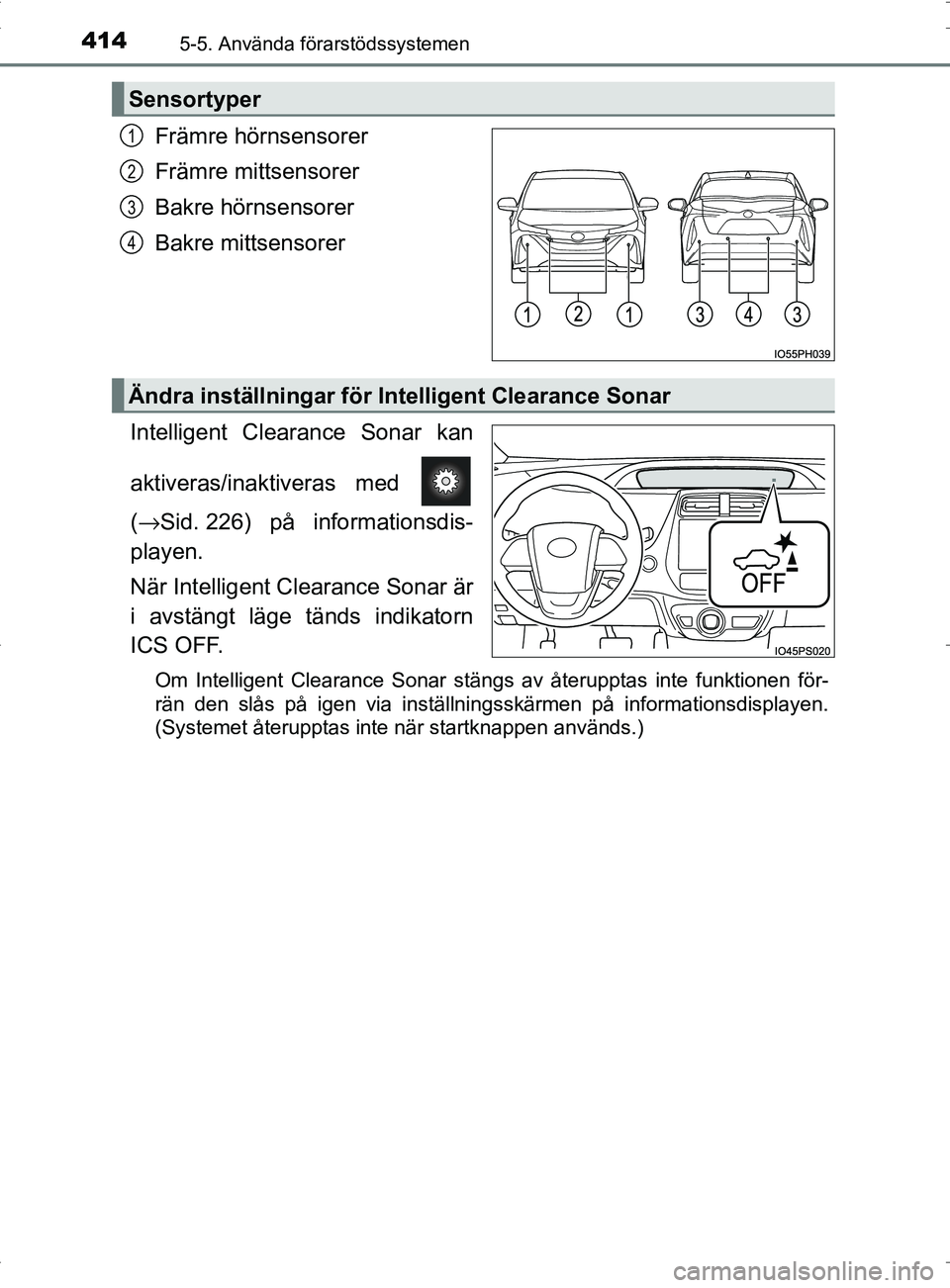

4145-5. Använda förarstödssystemen
OM47A89SE
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Intelligent Clearance Sonar kan
aktiveras/inaktiveras med
( → Sid. 226) på informationsdis-
playen.
När Intelligent Clearance Sonar är
i avstängt läge tänds indikatorn
ICS OFF.
Om Intelligent Clearance Sonar stängs av återupptas inte funktionen för-
rän den slås på igen via inställningsskärmen på inform\
ationsdisplayen.
(Systemet återupptas inte när startknappen används.)
Sensortyper
1
2
3
4
Ändra inställningar för Intelligent Clearance Sonar
OM47A89SE.book Page 414 Thursd ay, November 10, 2016 8:27 PM

4195-5. Använda förarstödssystemen
OM47A89SE
5
Körning

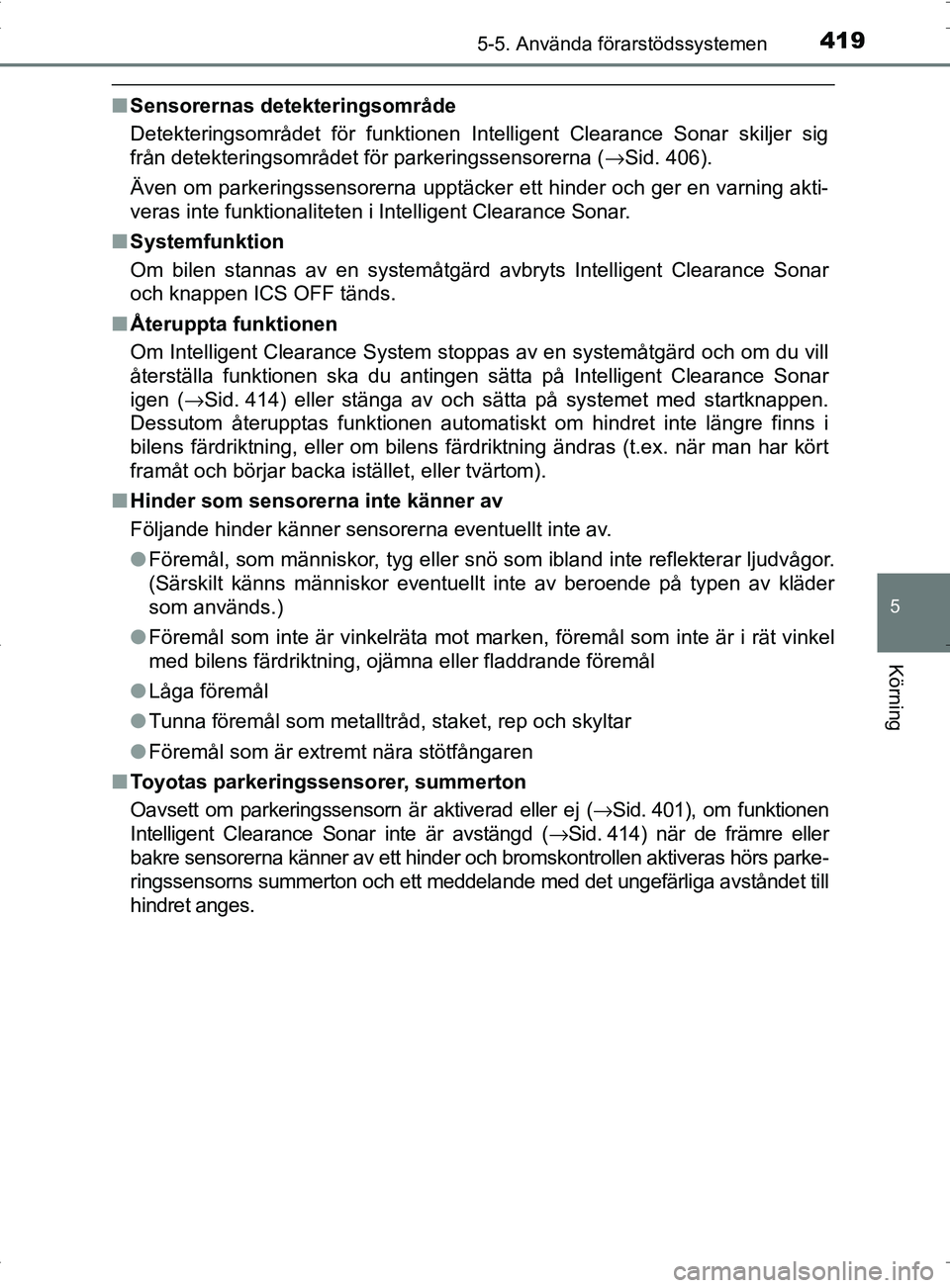

■Sensorernas detekteringsområde
Detekteringsområdet för funktionen Intelligent Clearance Sonar skiljer sig
från detekteringsområdet för parkeringssensorerna ( →Sid. 406).
Även om parkeringssensorerna upptäcker ett hinder och ger en varning akti-
veras inte funktionaliteten i Intelligent Clearance Sonar.
■ Systemfunktion
Om bilen stannas av en systemåtgärd avbryts Intelligent Clearance Sonar
och knappen ICS OFF tänds.
■ Återuppta funktionen
Om Intelligent Clearance System stoppas av en systemåtgärd och om du vill
återställa funktionen ska du antingen sätta på Intelligent Clearance Sonar
igen ( →Sid. 414) eller stänga av och sätta på systemet med startknappen.
Dessutom återupptas funktionen automatiskt om hindret inte längre finns i
bilens färdriktning, eller om bilens färdriktning ändras (t.ex. när man har kört
framåt och börjar backa istället, eller tvärtom).
■ Hinder som sensorerna inte känner av
Följande hinder känner sensorerna eventuellt inte av.
●Föremål, som människor, tyg eller snö som ibland inte reflekterar ljudvågor.
(Särskilt känns människor eventuellt inte av beroende på ty\
pen av kläder
som används.)
● Föremål som inte är vinkelräta mot marken, föremål som inte är i rät vinkel
med bilens färdriktning, ojämna eller fladdrande föremål
● Låga föremål
● Tunna föremål som metalltråd, staket, rep och skyltar
● Föremål som är extremt nära stötfångaren
■ Toyotas parkeringssen sorer, summerton
Oavsett om parkeringssensorn är aktiverad eller ej ( →Sid. 401), om funktionen
Intelligent Clearance Sonar inte är avstängd ( →Sid. 414) när de främre eller
bakre sensorerna känner av ett hinder och bromskontrollen aktiveras hörs parke-
ringssensorns summerton och ett meddelande med det ungefärliga avståndet till
hindret anges.
OM47A89SE.book Page 419 Thursd ay, November 10, 2016 8:27 PM
