3945-5. Använda förarstödssystemen
OM47A89SE■

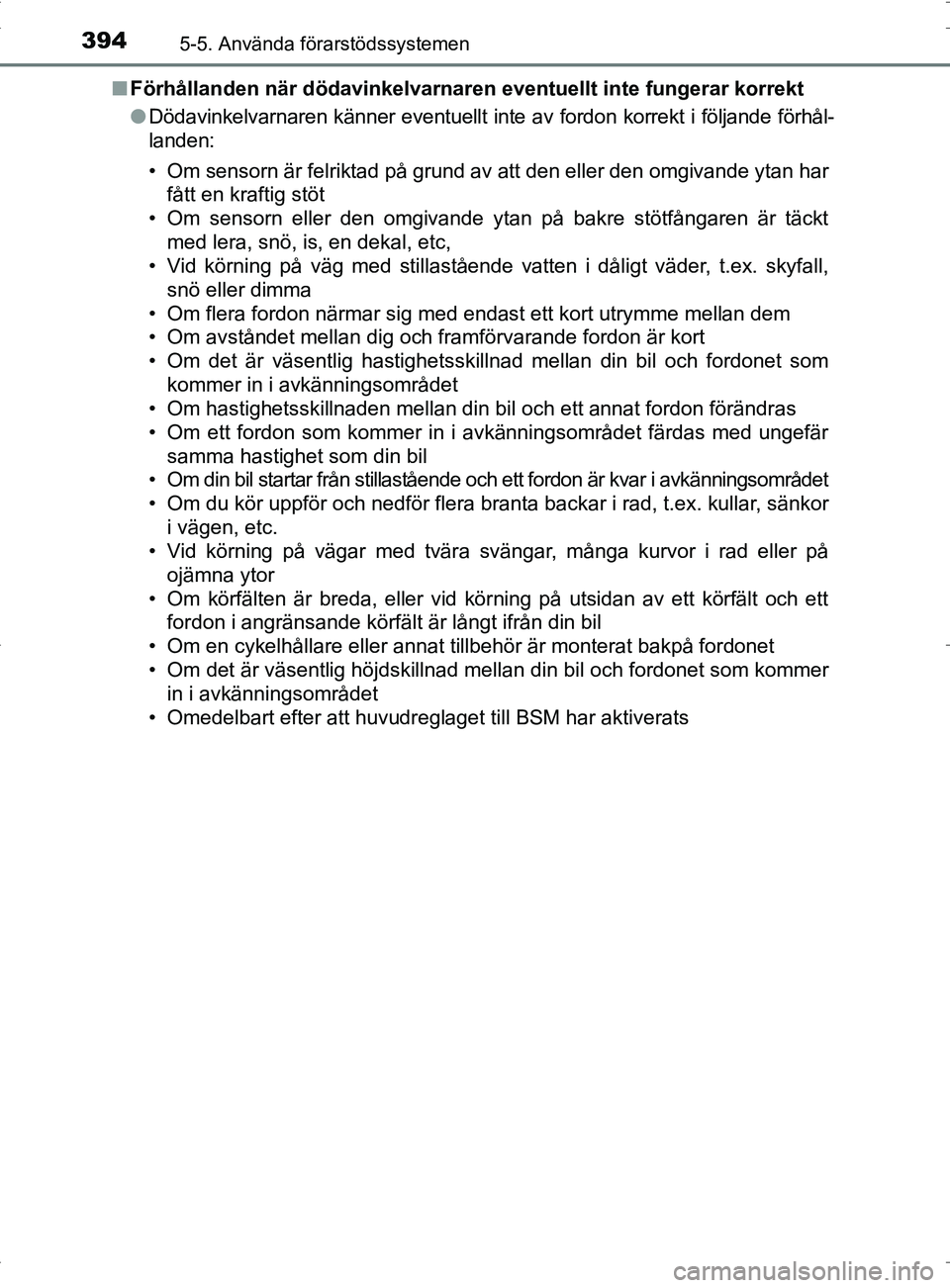

Förhållanden när dödavi nkelvarnaren eventuellt inte fungerar korrekt
● Dödavinkelvarnaren känner eventuellt inte av fordon korrekt i följande förhål-
landen:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt
med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall, snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om avståndet mellan dig och framförvarande fordon är kort
• Om det är väsentlig hastighetsskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Om hastighetsskillnaden mellan din bil och ett annat fordon förändras
• Om ett fordon som kommer in i avkänningsområdet färdas med ungefä\
r samma hastighet som din bil
• Om din bil startar från stillastående och ett fordon är kvar i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor i vägen, etc.
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om körfälten är breda, eller vid körning på utsidan av ett körfält och ett fordon i angränsande körfält är långt ifrån din bil
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
• Om det är väsentlig höjdskillnad mellan din bil och fordonet som kommer in i avkänningsområdet
• Omedelbart efter att huvudreglaget till BSM har aktiverats
OM47A89SE.book Page 394 Thursd ay, November 10, 2016 8:27 PM

3955-5. Använda förarstödssystemen
OM47A89SE
5
Körning

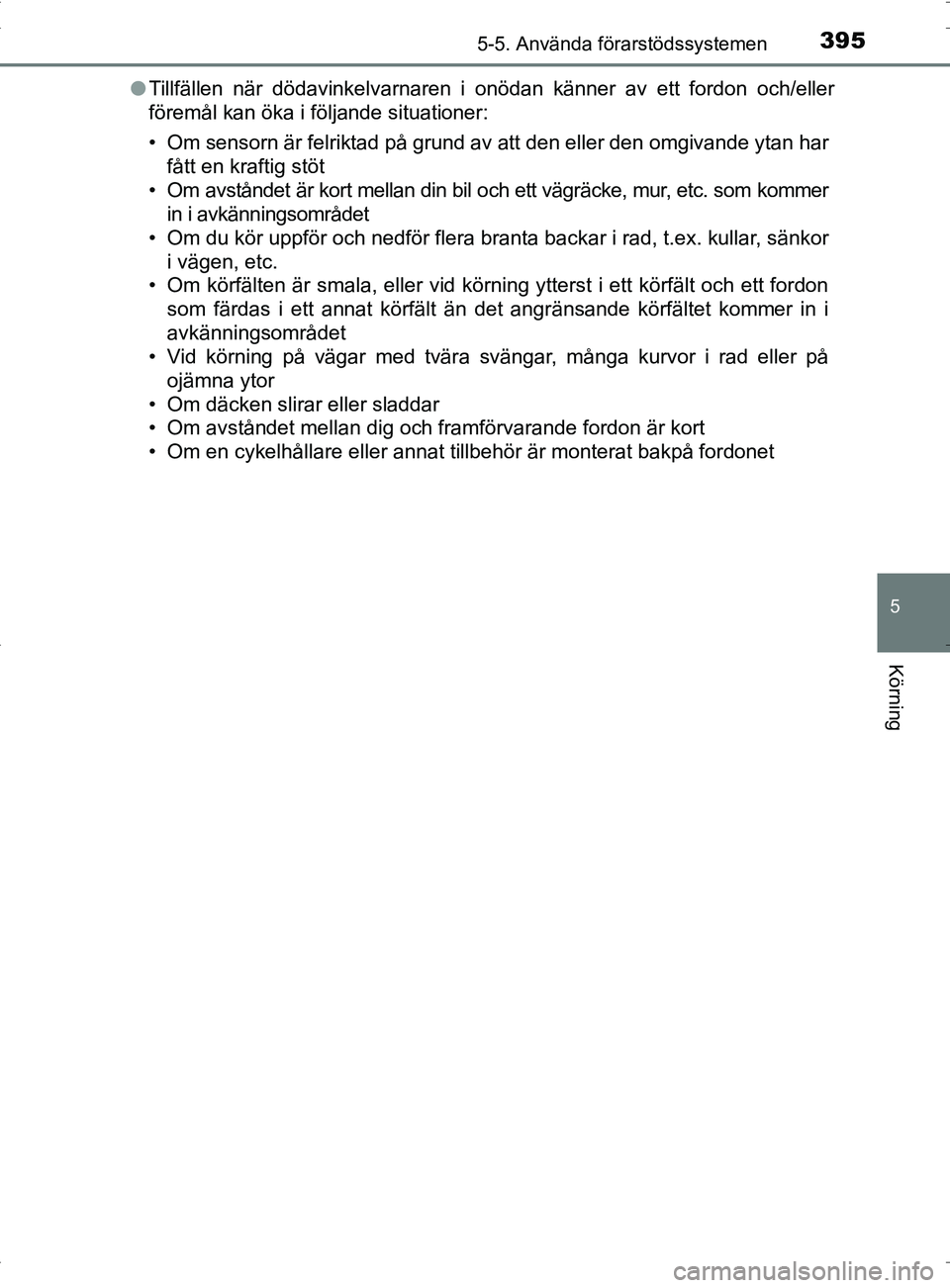

●Tillfällen när dödavinkelvarnaren i onödan känner av ett fordon och/eller
föremål kan öka i följande situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om avståndet är kort mellan din bil och ett vägräcke, mur, etc. som kommer in i avkänningsområdet
• Om du kör uppför och nedför flera branta backar i rad, t.ex. kullar, sänkor
i vägen, etc.
• Om körfälten är smala, eller vid körning ytterst i ett körfält och ett fordon som färdas i ett annat körfält än det angränsande körfältet kommer in i
avkänningsområdet
• Vid körning på vägar med tvära svängar, många kurvor i rad eller på
ojämna ytor
• Om däcken slirar eller sladdar
• Om avståndet mellan dig och framförvarande fordon är kort
• Om en cykelhållare eller annat tillbehör är monterat bakpå fordonet
OM47A89SE.book Page 395 Thursd ay, November 10, 2016 8:27 PM

3965-5. Använda förarstödssystemen
OM47A89SE

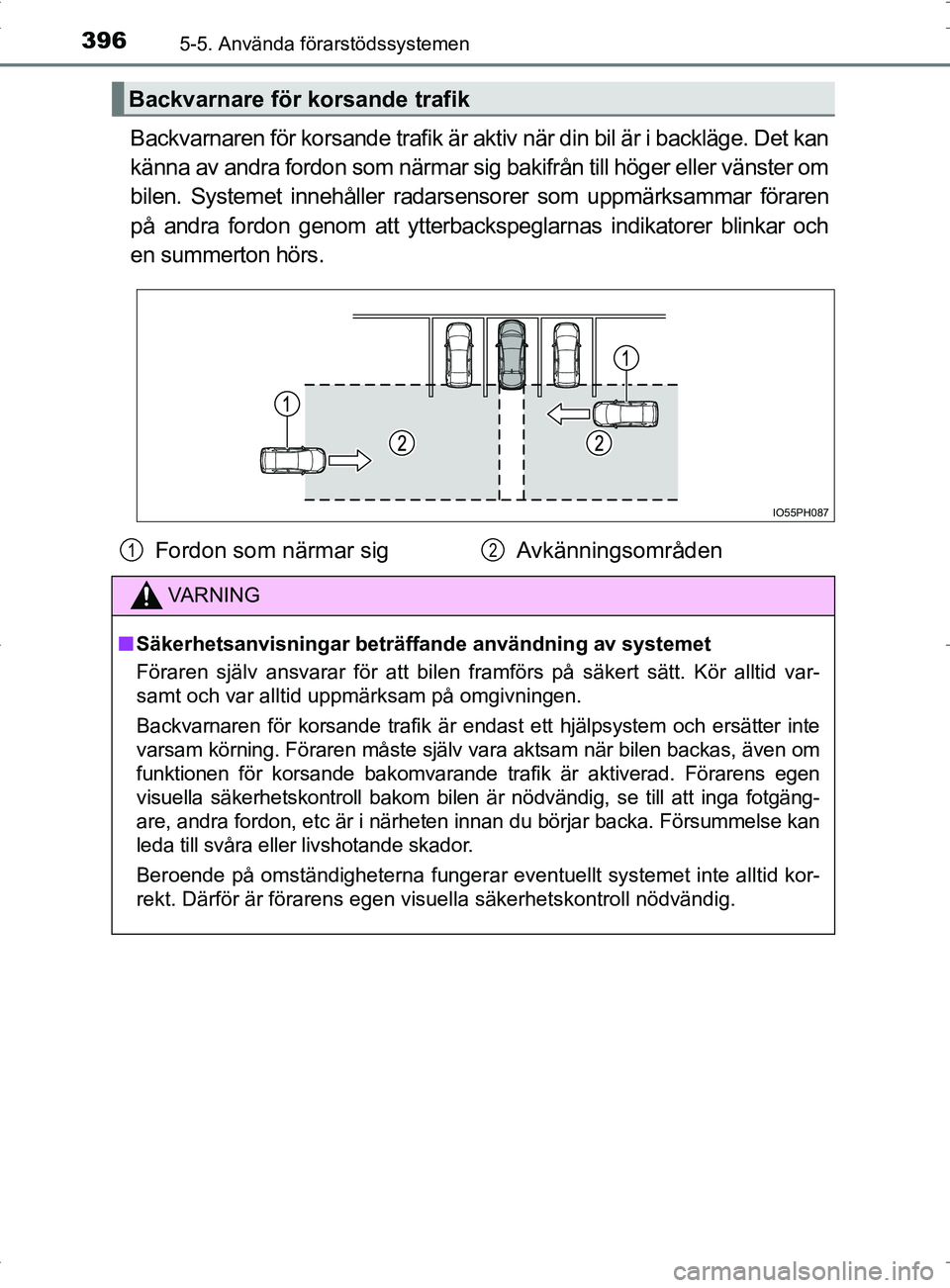

Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det kan
känna av andra fordon som närmar sig bakifrån till höger eller vänster om
bilen. Systemet innehåller radarsensorer som uppmärksammar föraren
på andra fordon genom att ytterbackspeglarnas indikatorer blinkar och
en summerton hörs.
Backvarnare för korsande trafik
IO55PH087
Fordon som närmar sigAvkänningsområden
VA R N I N G
■Säkerhetsanvisningar beträ ffande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Backvarnaren för korsande trafik är endast ett hjälpsystem och ersätter inte
varsam körning. Föraren måste själv vara aktsam när bilen backas, även om
funktionen för korsande bakomvarande trafik är aktiverad. Förarens egen
visuella säkerhetskontroll bakom bilen är nödvändig, se till att inga fotgäng-
are, andra fordon, etc är i närheten innan du börjar backa. Försummelse kan
leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
12
OM47A89SE.book Page 396 Thursd ay, November 10, 2016 8:27 PM

3985-5. Använda förarstödssystemen
OM47A89SE■

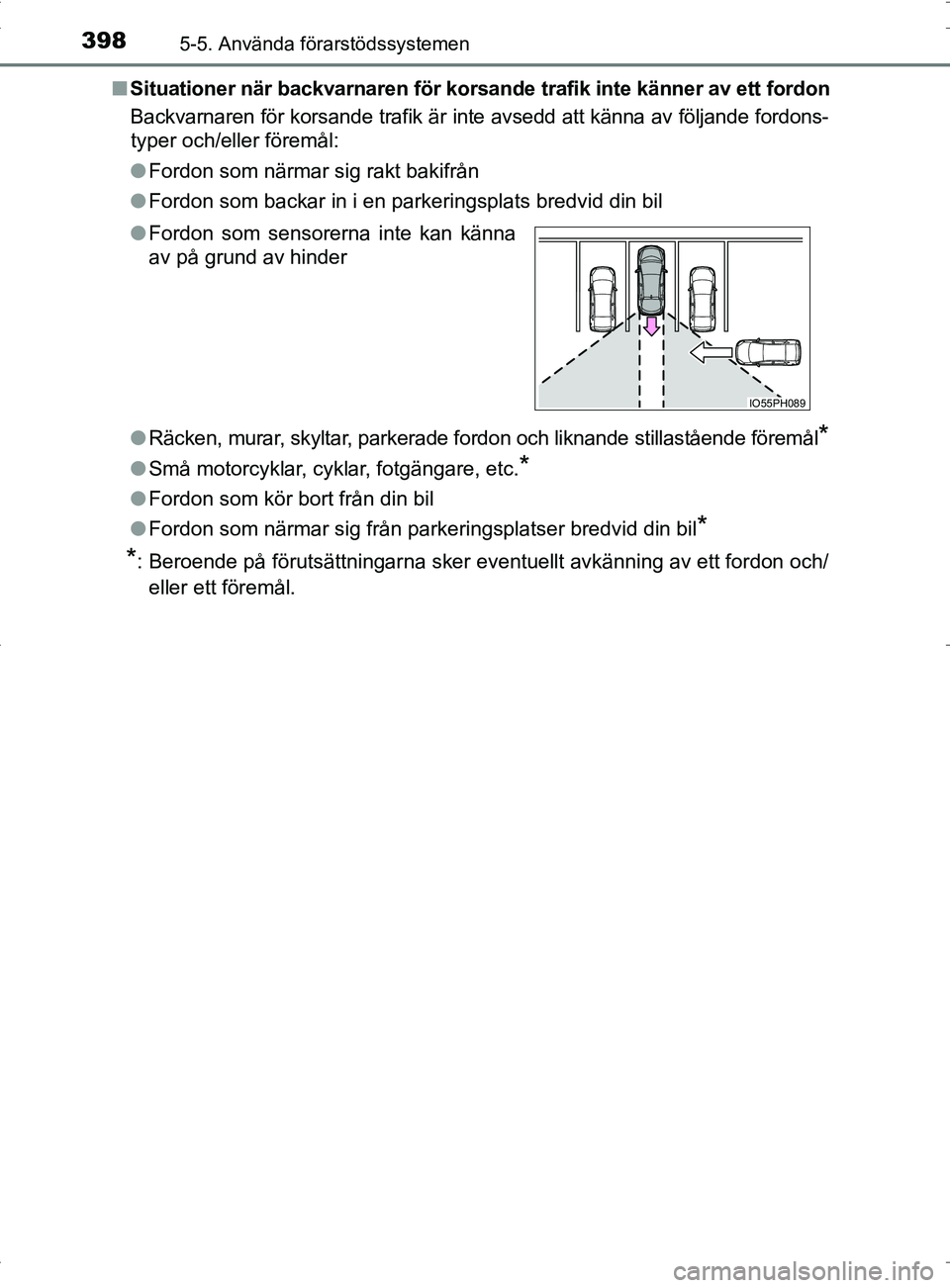

Situationer när backvarnare n för korsande trafik inte känner av ett fordon
Backvarnaren för korsande trafik är inte avsedd att känna av följande fordons- typer och/eller föremål:
● Fordon som närmar sig rakt bakifrån
● Fordon som backar in i en parkeringsplats bredvid din bil
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Små motorcyklar, cyklar, fotgängare, etc.*
●Fordon som kör bort från din bil
● Fordon som närmar sig från parke ringsplatser bredvid din bil
*
*
: Beroende på förutsättningarna sker eventuellt avkänning av ett fordon och/
eller ett föremål.
●
Fordon som sensorerna inte kan känna
av på grund av hinder
IO55PH089
OM47A89SE.book Page 398 Thursd ay, November 10, 2016 8:27 PM

3995-5. Använda förarstödssystemen
OM47A89SE
5
Körning

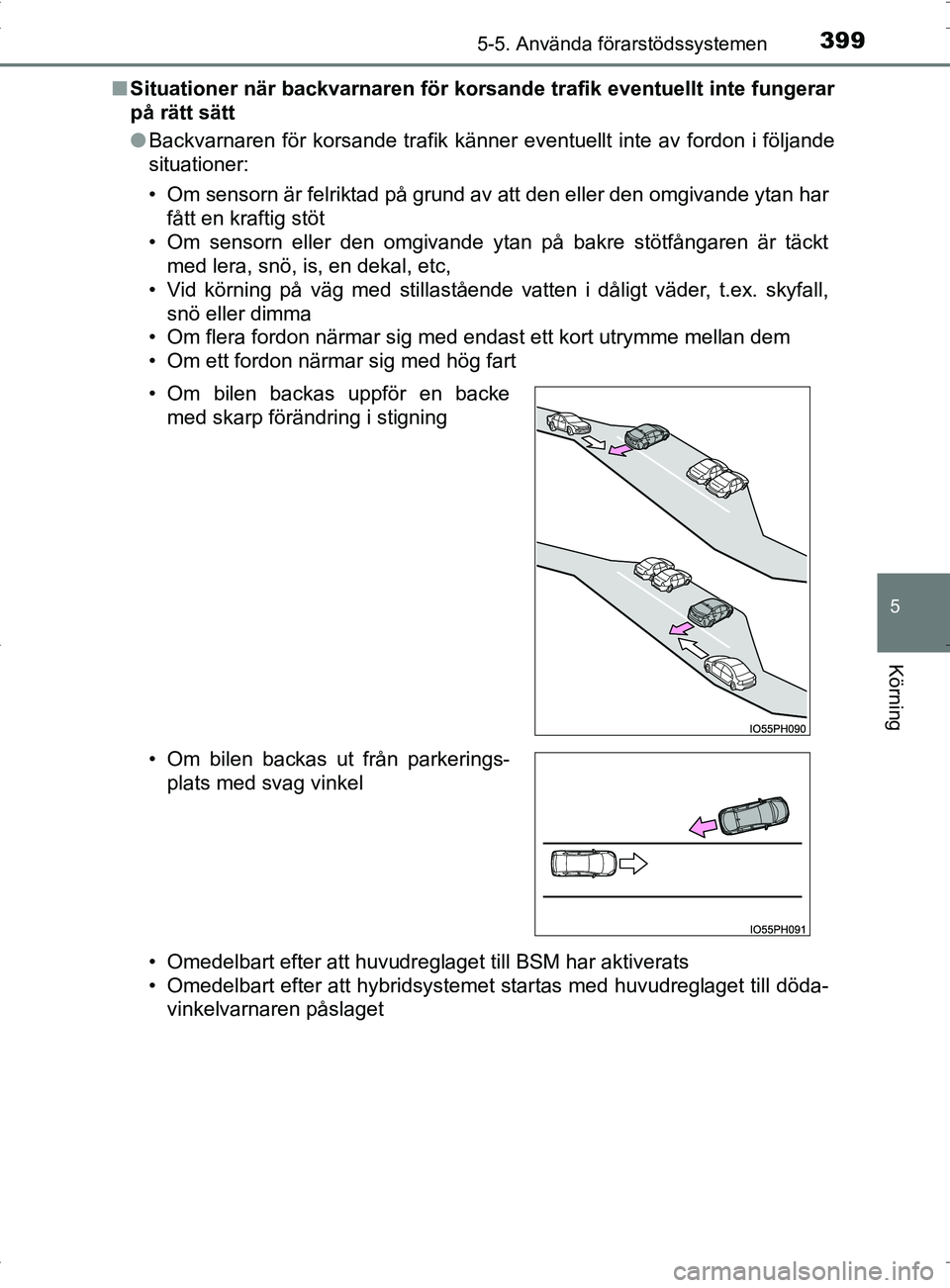

■Situationer när backvarnaren för korsan de trafik eventuellt inte fungerar
på rätt sätt
● Backvarnaren för korsande trafik känner eventuellt inte av fordon i följande
situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall,
snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Omedelbart efter att huvudreglaget till BSM har aktiverats
• Omedelbart efter att hybridsystemet startas med huvudreglaget till döda- vinkelvarnaren påslaget
• Om bilen backas uppför en backe
med skarp förändring i stigning
• Om bilen backas ut från parkerings- plats med svag vinkel
OM47A89SE.book Page 399 Thursd ay, November 10, 2016 8:27 PM

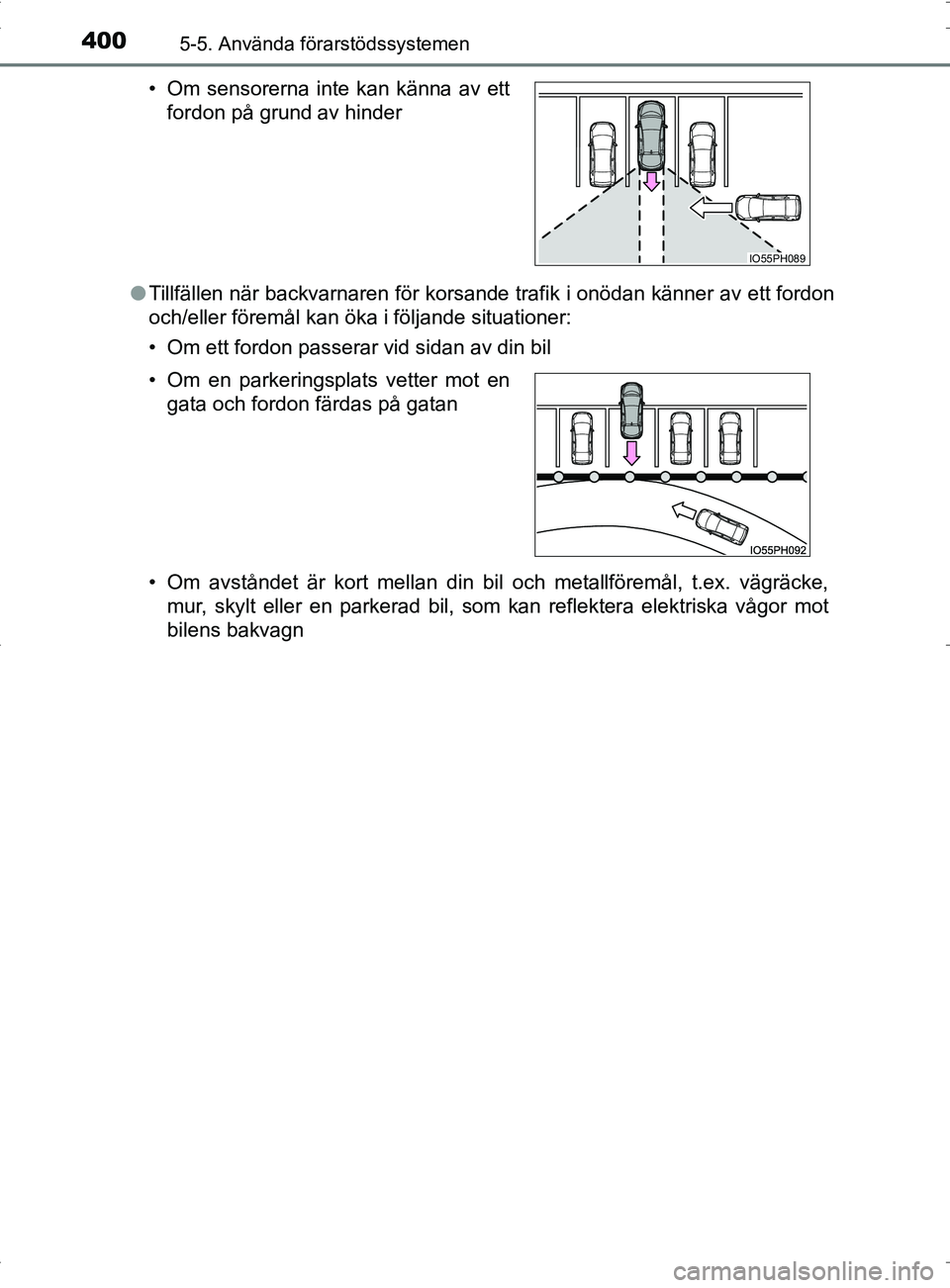

4005-5. Använda förarstödssystemen
OM47A89SE●
Tillfällen när backvarnaren för korsande trafik i onödan känner av ett fordon
och/eller föremål kan öka i följande situationer:
• Om ett fordon passerar vid sidan av din bil
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som kan reflektera elektriska vågor mot
bilens bakvagn
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
IO55PH089
OM47A89SE.book Page 400 Thursd ay, November 10, 2016 8:27 PM

4015-5. Använda förarstödssystemen
OM47A89SE
5
Körning

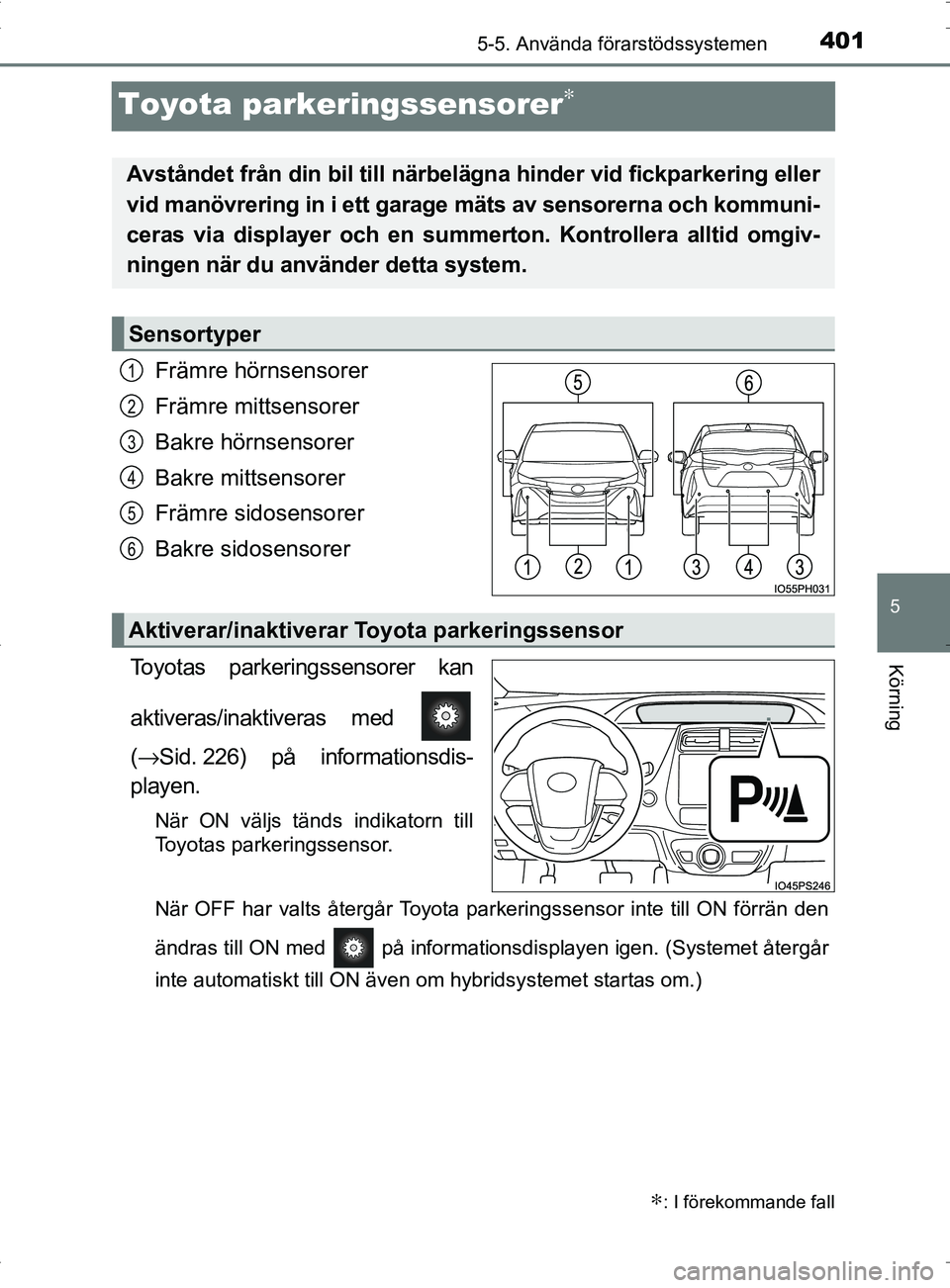

Toyota parkeringssensorer∗
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Främre sidosensorer
Bakre sidosensorer
Toyotas parkeringssensorer kan
aktiveras/inaktiveras med
( → Sid. 226) på informationsdis-
playen.
När ON väljs tänds indikatorn till
Toyotas parkeringssensor.
När OFF har valts återgår Toyota parkeringssensor inte till ON förrän den
ändras till ON med på informationsdisplayen igen. (Systemet återgår
inte automatiskt till ON även om hybridsystemet startas om.)
∗: I förekommande fall
Avståndet från din bil till närbelä gna hinder vid fickparkering eller
vid manövrering in i ett garage mäts av sensorerna och kommuni-
ceras via displayer och en summerton. Kontrollera alltid omgiv-
ningen när du använder detta system.
Sensortyper
1
2
3
4
5
6
Aktiverar/inaktiverar Toyota parkeringssensor
OM47A89SE.book Page 401 Thursd ay, November 10, 2016 8:27 PM

4025-5. Använda förarstödssystemen
OM47A89SE
Om sensorerna känner av hinder informeras föraren via följande dis-
player om hindrets läge och avståndet till hindret.
■Informationsskärm
Främre mittsensor, funktion
Främre hörnsensorer, funktion
Främre sidosensorer, funktion
Bakre sidosensorer, funktion
Bakre hörnsensorer, funktion
Bakre mittsensor, funktion
• Displayen är grå när sensorernaär i funktion.
• Visningen av de främre sidosensorerna och de bakre sidosensorerna visas inte förrän av avsökning av ytorna vis bilens sidor har avslutats.
■
Ljudanläggningsskärm
När Toyota parkeringsassistans
visas:
En förenklad bild visas i övre
högra hörnet på ljudanlägg-
ningsskärmen om ett hinder
känns av.
Bildskärm
1
2
3
4
5
6
OM47A89SE.book Page 402 Thursd ay, November 10, 2016 8:27 PM

4035-5. Använda förarstödssystemen
OM47A89SE
5
Körning

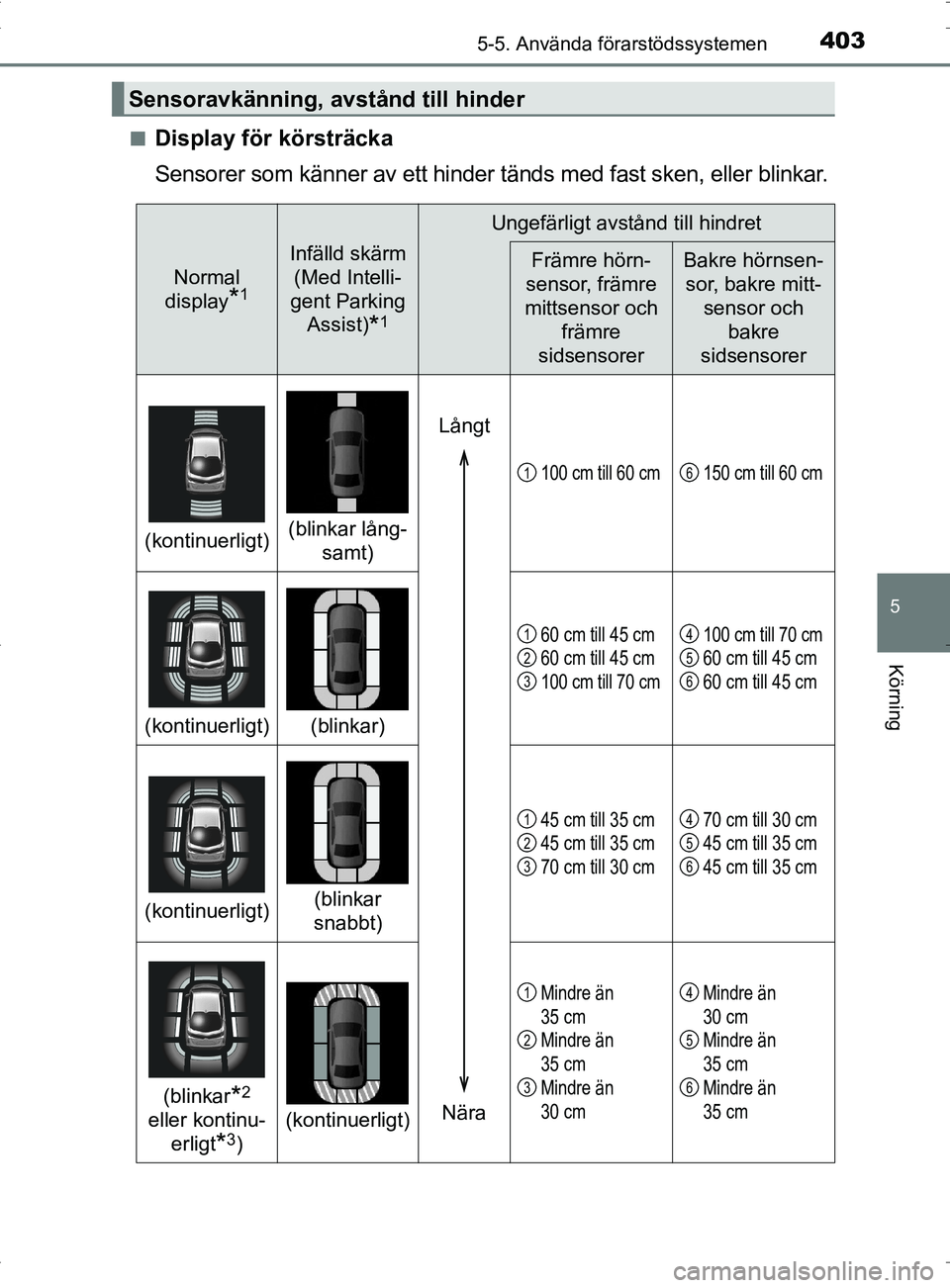

■Display för körsträcka
Sensorer som känner av ett hinder tänds med fast sken, eller blinkar.
Sensoravkänning, avstånd till hinder
Normal
display
*1
Infälld skärm
(Med Intelli-
gent Parking Assist)
*1
Ungefärligt avstånd till hindret
Främre hörn-
sensor, främre
mittsensor och
främre
sidsensorerBakre hörnsen-
sor, bakre mitt- sensor och
bakre
sidsensorer
(kontinuerligt)(blinkar lång-
samt)
100 cm till 60 cm150 cm till 60 cm
(kontinuerligt)(blinkar)
60 cm till 45 cm
60 cm till 45 cm
100 cm till 70 cm
100 cm till 70 cm
60 cm till 45 cm
60 cm till 45 cm
(kontinuerligt)(blinkar
snabbt)
45 cm till 35 cm
45 cm till 35 cm
70 cm till 30 cm70 cm till 30 cm
45 cm till 35 cm
45 cm till 35 cm
(blinkar*2
eller kontinu-
erligt
*3)
(kontinuerligt)
Mindre än
35 cm
Mindre än
35 cm
Mindre än
30 cmMindre än
30 cm
Mindre än
35 cm
Mindre än
35 cm
Långt
Nära
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
OM47A89SE.book Page 403 Thursd ay, November 10, 2016 8:27 PM

4045-5. Använda förarstödssystemen
OM47A89SE

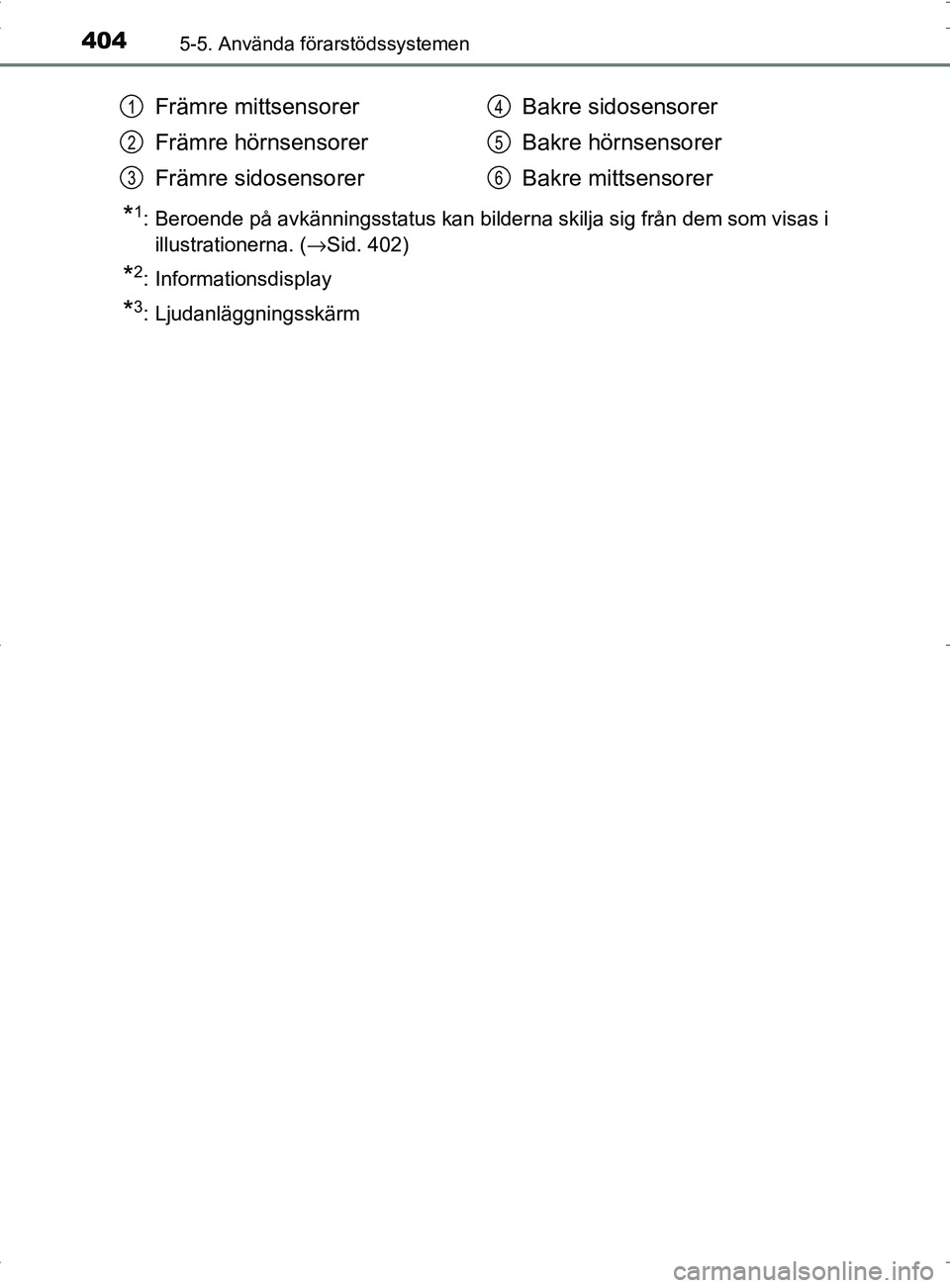

*1: Beroende på avkänningsstatus kan bilderna skilja sig från dem som visas iillustrationerna. ( →Sid. 402)
*2: Informationsdisplay
*3: Ljudanläggningsskärm
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Bakre sidosensorer
Bakre hörnsensorer
Bakre mittsensorer1
2
3
4
5
6
