5217-1. Underhåll och skötsel
OM47A89SE
7
Underhåll och skötsel
Ta bort filtret.
Avlägsna damm med en
damsugare eller liknande, för
att rengöra filtret.
Avlägsna även damm på gallret
och filtret med en dammsugare.
Sätt tillbaka filtret i
ursprungsläget.
Var försiktig så att inte filtret blir
skevt eller att ett mellanrum
uppstår mellan filtret och det
installerade läget när filtret sätts
tillbaka.
För in flikarna vid sidan på
gallret till sina lägen, tryck på
kanten till motsatta sidan så
att gallret sitter fast.
Sätt tillbaka gallret i ursprungslä-
get medan gummidelen viks ned.
Starta hybridsystemet och kontrollera att varningsmeddelandet
på informationsdisplayen försvinner.
Det kan ta flera minuter innan varningsmeddelandet försvinner.
2
3
4
5
6
OM47A89SE.book Page 521 Thursday, November 10, 2016 8:27 PM

5227-1. Underhåll och skötsel
OM47A89SE
■Skötsel av läderklädda ytor
Toyota rekommenderar att bilens interiör rengörs minst två gånger per år för
att upprätthålla interiörens kvalitet.
■ Schamponering av mattor
Det finns många typer av mattschampo på marknaden. Tvätta mattan genom
att stryka på skummet med en svamp eller borste. Arbeta med cirkelrörelser.
Använd inte vatten. Torka av smutsiga ytor och låt dem torka. Resultatet blir
bäst om du håller mattan så torr som möjligt.
■ Säkerhetsbälten
Rengör med mild tvållösning eller ljummet vatten. Använd trasa eller svamp.
Kontrollera regelbundet att bältena inte är för slitna, fransade eller skadade.
■ Vid rengöring av luftintag och filter
●Damm på luftintag eller filter kan störa kylningen av hybridbatteriet och leda
till hög el- och bränsleförbrukning. Rengör luftintag och filter regelbundet.
● Om du fortsätter köra med meddelandet ”Maintenance required for Traction
battery cooling parts See owner’s manual” på informationsdisplayen kan
hybridbatteriet överhettas vilket kan leda till att räckvidden för körning på
elmotorn kan minska. Det kan orsaka hög el- och bränsleförbrukning eller
en funktionsstörning. Om varningsmeddelandet visas ska du omedelbart
rengöra luftintag och filter.
● Felaktig hantering kan skada galler eller filter. Om du har frågor beträffande
rengöring av filtren ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
● Om varningsmeddelandet på informationsdisplayen inte försvinner trots att fil-
tren har rengjorts ska du låta en auktoriserad Toyota återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning
kontrollera bilen.
● Tidpunkten för rengöring av filter beror på miljön där bile\
n används.
OM47A89SE.book Page 522 Thursd ay, November 10, 2016 8:27 PM

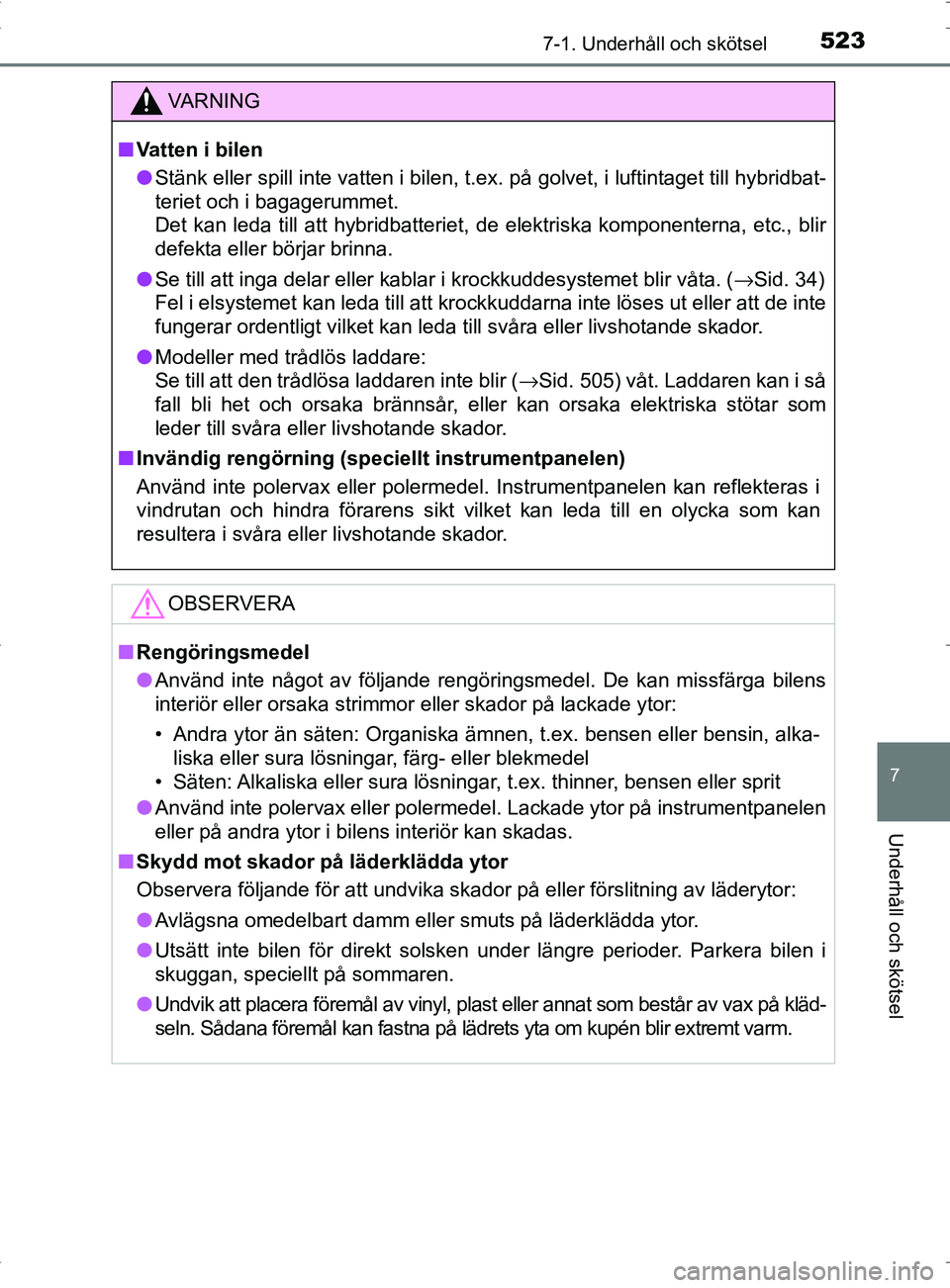

5237-1. Underhåll och skötsel
OM47A89SE
7
Underhåll och skötsel
VA R N I N G
■Vatten i bilen
● Stänk eller spill inte vatten i bilen, t.ex. på golvet, i luftintaget till hybridbat-
teriet och i bagagerummet.
Det kan leda till att hybridbatteriet, de elektriska komponenterna, etc.\
, blir
defekta eller börjar brinna.
● Se till att inga delar eller kablar i krockkuddesystemet blir våta. ( →Sid. 34)
Fel i elsystemet kan leda till att krockkuddarna inte löses ut eller \
att de inte
fungerar ordentligt vilket kan leda till svåra eller livshotande skador.
● Modeller med trådlös laddare:
Se till att den trådlösa laddaren inte blir ( →Sid. 505) våt. Laddaren kan i så
fall bli het och orsaka brännsår, eller kan orsaka elektriska stötar som
leder till svåra eller livshotande skador.
■ Invändig rengörning (speciellt instrumentpanelen)
Använd inte polervax eller polermedel. Instrumentpanelen kan reflekteras i
vindrutan och hindra förarens sikt vilket kan leda till en olycka som kan
resultera i svåra eller livshotande skador.
OBSERVERA
■Rengöringsmedel
● Använd inte något av följande rengöringsmedel. De kan missfärga bilens
interiör eller orsaka strimmor eller skador på lackade ytor:
• Andra ytor än säten: Organiska ämnen, t.ex. bensen eller bensin, alka-
liska eller sura lösningar, färg- eller blekmedel
• Säten: Alkaliska eller sura lösningar, t.ex. thinner, bensen eller sprit
● Använd inte polervax eller polermedel. Lackade ytor på instrumentpanelen
eller på andra ytor i bilens interiör kan skadas.
■ Skydd mot skador på läderklädda ytor
Observera följande för att undvika skador på eller förslitning av läderytor:
● Avlägsna omedelbart damm eller smuts på läderklädda ytor.
● Utsätt inte bilen för direkt solsken under längre perioder. Parkera bilen i
skuggan, speciellt på sommaren.
● Undvik att placera föremål av vinyl, plast eller annat som består av vax på kläd-
seln. Sådana föremål kan fastna på lädrets yta om kupén blir extremt varm.
OM47A89SE.book Page 523 Thursd ay, November 10, 2016 8:27 PM

5247-1. Underhåll och skötsel
OM47A89SE
OBSERVERA
■Vatten på golvet
Tvätta inte golvet i bilen med vatten.
System som används i bilen, t.ex. ljudanläggningen, kan skadas om vatten
kommer i kontakt med elektriska komponenter, exempelvis ljudanlägg-
ningen ovanför eller under bilens golv. Vatten kan också orsaka rost på
karossen.
■ Vid rengöring av vindrutans insida
Se till att fönsterputsmedel inte kommer på linsen. Vidrör inte heller linsen.
(→Sid. 335)
■ Rengöring av bakrutans insida
● Använd inte fönsterputsmedel på bakrutan, det kan skada värmeslingorna
eller antennen i bakrutan. Torka försiktigt av rutan med en fuktig trasa.
Torka rutan med en rörelse som löper parallellt med värmeslingorna eller
antennen.
● Var noga med att inte skada värmeslingorna och antennen.
■ Vid rengöring av luftintag och filter
Observera följande säkerhetsanvisningar. I annat fall kan skador orsakas
på bilen.
● När du ska rengörs gallret till luftintag ska du trycka startknappen till
avstängt läge så att hybridsystemet stängs av.
● Använd inte vatten eller annan vätska till att rengöra luftintagen eller filtren.
● Se till att varken vatten eller främmande ämnen tränger ini luftintagen när
gallret är borttaget.
● Hantera de borttagna filtren varsamt så att de inte skadas.
Om filtret är skadat ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning byta filtret.
● Se till att filtren och ventilerna installeras i respektive ursprungslägen efter
rengöringen.
Form och storlek är olika på vänster och höger sida. Om båda filtren tas
bort, se till att inte ta fel på installationsriktningen till väns\
ter och höger.
● Installera inte något annat än filtren som uteslutande är för den här bilen
till luftintagen, eller använd inte bilen om filtren inte är installerade.
OM47A89SE.book Page 524 Thursd ay, November 10, 2016 8:27 PM

5257-2. Underhåll
OM47A89SE
7
Underhåll och skötsel
Underhållsbehov
Regelbundet underhåll bör utföras vid angivna intervall enligt service-
schemat.
Komplett information om service och underhåll finns i ”Service & Garanti” i
bilhandlingarna.
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du kan utföra dem själv bara du är lite
händig och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot både specialverktyg och specialkun-
skaper. Överlåt därför viktiga serviceåtgärder till kvalificerade fackmän. Även
om du har lång erfarenhet av att själv arbeta med bilar rekommenderar vi att
du låter en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller ett
annat företag med motsvarande kvalifikationer och utrustning utföra servicear-
beten och reparationer. Varje auktoriserad Toyota-återförsäljare eller Toyota-
verkstad noterar utfört underhåll i bilens garantihäfte vilket är värdefullt om du
någonsin skulle behöva garantireparation. Skulle du välja att anlita en annan
välkvalificerad och välutrustad verkstad än en auktoriserad Toyota-verkstad
för reparationer eller underhåll av din bil rekommenderar vi att du begär att
verkstaden arkiverar noteringar om bilens underhåll.
Daglig skötsel och regelbundet underhåll är nödvändigt för att
din bil ska vara säker och ek onomisk att köra. Toyota rekom-
menderar att följande underhåll utförs:
Service enligt serviceintervall
När du själv arbetar med bilen
OM47A89SE.book Page 525 Thursd ay, November 10, 2016 8:27 PM

5267-2. Underhåll
OM47A89SE
■Vem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick rekommenderar Toyota att alla kon-
troller och reparationer samt allt underhåll utförs av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning. För reparationer och underhåll som tä\
cks av
bilens garanti bör du uppsöka en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad som använder originaldelar från Toyota vid alla slags repara-
tioner. Det kan också vara fördelaktigt att använda auktoriserade Toyota-åter-
försäljare eller Toyota-verkstäder för reparationer som inte täcks av bilens
garanti. På grund av att de är erfarna specialister på Toyotabilar kan medlem-
mar av Toyota nätverk hjälpa dig vid alla typer av problem som kan dyka upp.
Din Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning utför noggrant alla moment
enligt serviceschemat – tillförlitligt och ekonomiskt – tack vare sin erfarenhet
av Toyotabilar.
■ Behöver bilen repareras?
Var uppmärksam på förändringar i prestanda och ljud liksom andra tecken på
att bilen behöver omedelbar service. Nedan följer några enkla tecken på att
bilen behöver service:
●Motorn misständer, går ojämnt eller knackar
● Märkbart minskad kraft i motorn
● Konstiga ljud från motorn
● Vätskeläckage under bilen (Det är dock normalt att det droppar vatten från
luftkonditioneringen om den just använts.)
● Avgasljudet har förändrats (Det kan tyda på farligt läckage av kolmonoxid.
Kör då med fönstren öppna och låt omedelbart kontrollera avgassystemet.)
● Lufttrycket i däcken verkar lågt, däcken tjuter onormalt i varje kurva eller är
ojämnt slitna
● Bilen drar åt ena hållet vid körning på rak och jämn väg
● Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
● Minskad bromsverkan, bromspedalen känns svampig, pedalen går nästan
ned i golvet, bilen drar snett vid inbromsning
● Kylvätskans temperatur ligger konstant över normalt värde ( →Sid. 606, 650)
Om du observerar något av dessa tecken ska du snarast lämna in bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning. Din bil kan vara i behov av
justering eller reparation.
OM47A89SE.book Page 526 Thursday, November 10, 2016 8:27 PM

5277-2. Underhåll
OM47A89SE
7
Underhåll och skötsel
VA R N I N G
■Om du inte underhåller din bil
Felaktigt underhåll kan leda till allvarliga skador på bilen och i värsta fall
svåra eller livshotande personskador.
■ Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna tillbehör som innehåller bly och blyför-
eningar, kan orsaka hjärnskador. Tvätta händerna efter hantering.
(→Sid. 541)
OM47A89SE.book Page 527 Thursd ay, November 10, 2016 8:27 PM

5287-3. Arbeten som du kan göra själv
OM47A89SE
Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avsnittet om du utför något service-
arbete på egen hand.
ArtiklarDelar och verktyg
12-voltsbatteriets
skick ( →Sid. 541) • Varmt vatten
• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
• Destillerat vatten
Motor/drivenhet,
kylarvätskenivå
( → Sid. 538) • ”Toyota Super Long Life Coolant” eller liknande
etylenglykolbaserad kylarvätska av hög kvalitet som
inte innehåller silikat, amin, nitrit eller borat och är
framställd med tekniken Hybrid Organic Acid som
ger lång livslängd
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→ Sid. 535)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ Sid. 582)• Säkring med samma amperetal som originalet
Glödlampor
(→ Sid. 586)• Glödlampa med samma siffra och watt-tal som originalet
• Spårmejsel• Skiftnyckel
Kylare och
kondensor
(→ Sid. 540)
⎯
Lufttryck i
däcken
(→ Sid. 556)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
(→ Sid. 546)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvätska)
OM47A89SE.book Page 528 Thursd ay, November 10, 2016 8:27 PM

5297-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel
VA R N I N G
Motorrummet innehåller åtskilliga mekanismer och vätskor som plötsligt kan
komma i rörelse, upphettas eller bli elektriskt ledande. Följ dessa anvisningar
för att inte riskera svåra eller livshotande skador.
■Vid arbete i motorrummet
● Kontrollera att ”Accessory”, ”P ower ON” eller vägmätaren (→Sid. 192) på
huvudskärmen och ”READY”-lampan har slocknat.
● Håll händer, kläder och verktyg på avstånd från en fläkt i rörelse.
● Rör inte motorn, drivenheten, kylaren, avgasröret etc., omedelbart efter
körning eftersom de kan vara mycket heta. Motoroljan och andra vätskor
kan också vara mycket heta.
● Lämna ingenting kvar i motorrummet som kan ta eld, t.ex. papper eller trasor.
● Rök inte, undvik gnistbildning och håll öppen eld borta från bränslet.
Bränsleångor är brandfarliga.
● Var mycket försiktig när du arbetar med 12-voltsbatteriet. Det innehå\
ller
svavelsyra som är mycket giftig och starkt frätande.
● Var försiktig, bromsvätska kan skada händer, ögon och lackerade ytor.
Spola omedelbart med rent vatten om du får vätska på händerna eller i
ögonen. Om obehaget kvarstår ska du kontakta läkare.
■ Vid arbete nära de elektriska kylfläktarna eller kylargrillen
Se till att startknappen har tryckts till avstängt läge.
Om startknappen är i tändningsläge kan de elektriska kylfläk\
tarna starta
automatiskt om luftkonditioneringen är på och/eller om kylarvätskans tem-
peratur är hög. ( →Sid. 540)
■ Skyddsglasögon
Bär skyddsglasögon så att inte material som flyger omkring eller faller ned,
vätskor etc. kommer in i ögonen.
OM47A89SE.book Page 529 Thursd ay, November 10, 2016 8:27 PM

5307-3. Arbeten som du kan göra själv
OM47A89SE
OBSERVERA
■Om du tar bort luftrenarfiltret
Att köra med luftrenarfiltret borttaget kan orsaka onödigt slitage på motorn
på grund av smutsig luft.
■ Om bromsvätskenivån är låg eller hög
Det är normalt att bromsvätskan sjunker något när bromsbeläggen slits\
eller
när vätskenivån i ackumulatorn är hög.
Om du behöver fylla på behållaren ofta kan det tyda på ett a\
llvarligt fel.
OM47A89SE.book Page 530 Thursd ay, November 10, 2016 8:27 PM
