TOYOTA PRIUS PLUG-IN HYBRID 2017 Bruksanvisningar (in Swedish)

5417-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel
Kontrollera 12-voltsbatteriet på följande sätt.
■Säkerhetssymboler
Innebörden av respektive symbol som finns ovanpå 12-voltsbatte-
riet är följande:
■12-voltsbatteri, utvändigt
Kontrollera att 12-voltsbatteriets po ler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Polbultar
12-voltsbatteri
Rök ej, använd ingen
öppen eld och orsaka inte
gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas
OM47A89SE.book Page 541 Thursd ay, November 10, 2016 8:27 PM

5427-3. Arbeten som du kan göra själv
OM47A89SE■
Kontroll av batterivätskan
Kontrollera att vätskenivån är mell
an det övre och undre strecket.
Övre streck
Nedre streck
Fyll på med destillerat vatten
om vätskenivån är vid eller
under det nedre strecket.
■Påfyllning av destillerat vatten Ta bort cellhatten.
Påfyllning av destillerat vatten.
Kontrollera vätskenivån genom
att titta direkt i cellen om det
övre strecket inte är synligt.
Sätt tillbaka cellhatt en och tillslut den ordentligt.
1
2
1
LOWOK2
3
OM47A89SE.book Page 542 Thursd ay, November 10, 2016 8:27 PM

5437-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

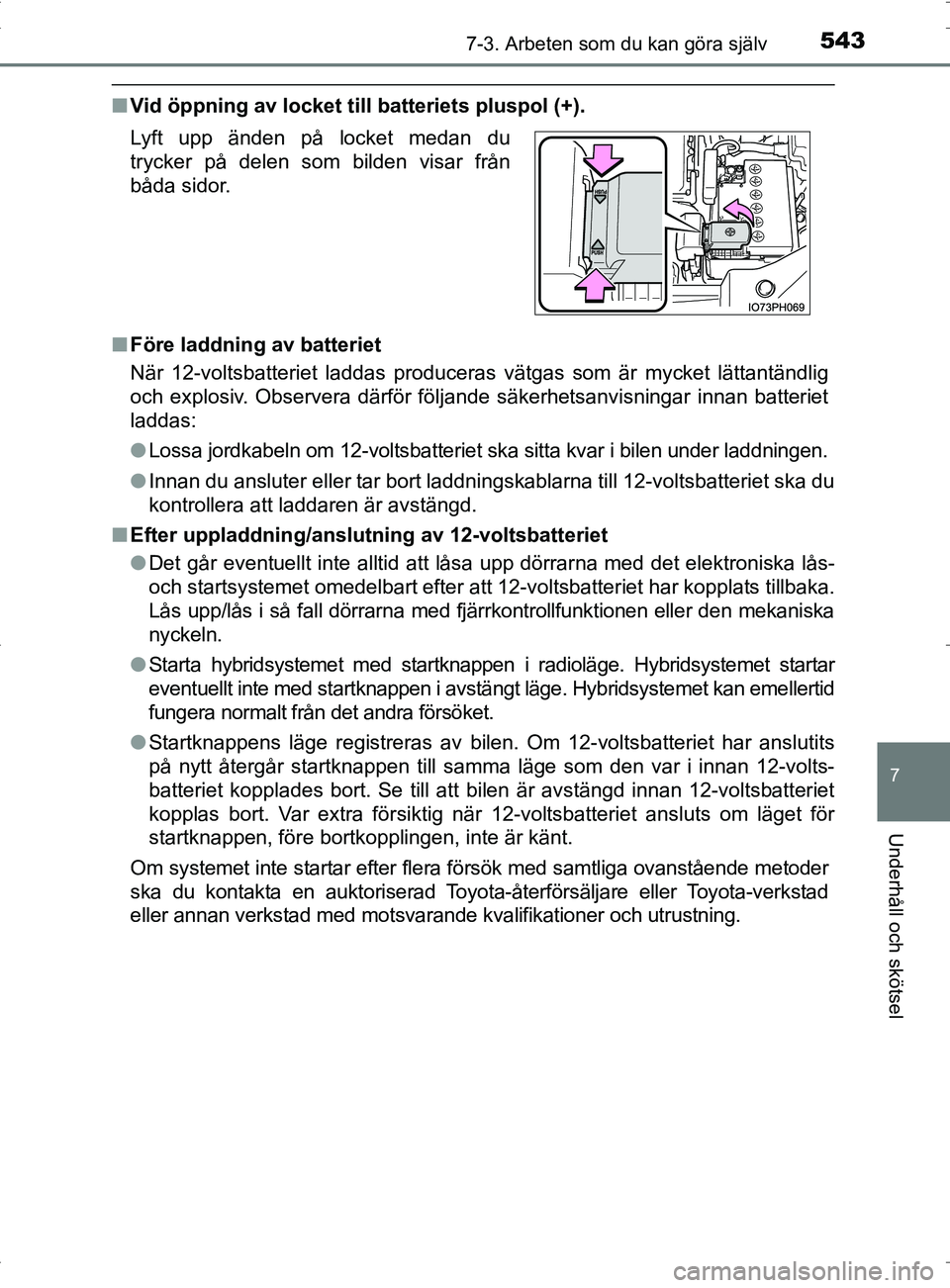

■Vid öppning av locket till batteriets pluspol (+).
■ Före laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Observera därför följande säkerhetsanvisningar innan batteriet
laddas:
●Lossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
● Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
■ Efter uppladdning/anslut ning av 12-voltsbatteriet
● Det går eventuellt inte alltid att låsa upp dörrarna med det elektroniska lås-
och startsystemet omedelbart efter att 12-voltsbatteriet har kopplats tillbaka.
Lås upp/lås i så fall dörrarna med fjärrkontrollfunktionen eller den mekaniska
nyckeln.
● Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emellertid
fungera normalt från det andra försöket.
● Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att bilen är avstängd innan 12-voltsbatteriet
kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts om läget för
startknappen, före bortkopplingen, inte är känt.
Om systemet inte startar efter flera försök med samtliga ovanstående metoder
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning. Lyft upp änden på locket medan du
trycker på delen som bilden visar från
båda sidor.
OM47A89SE.book Page 543 Thursd ay, November 10, 2016 8:27 PM

5447-3. Arbeten som du kan göra själv
OM47A89SE

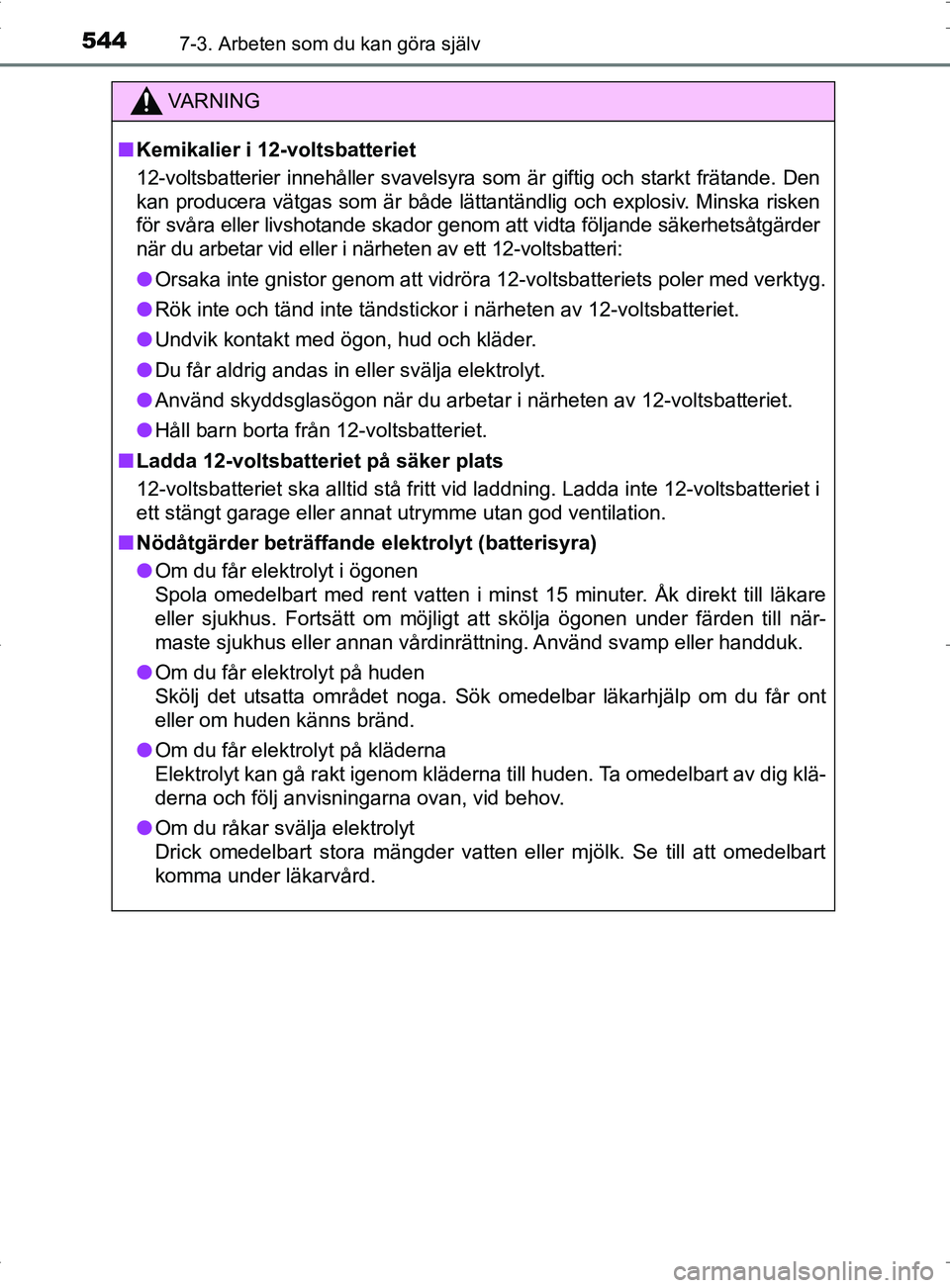

VA R N I N G
■Kemikalier i 12-voltsbatteriet
12-voltsbatterier innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av ett 12-voltsbatteri:
● Orsaka inte gnistor genom att vidröra 12-voltsbatteriets poler med verktyg.
● Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
● Undvik kontakt med ögon, hud och kläder.
● Du får aldrig andas in eller svälja elektrolyt.
● Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
● Håll barn borta från 12-voltsbatteriet.
■ Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska alltid stå fritt vid laddning. Ladda inte 12-voltsbatteriet i
ett stängt garage eller annat utrymme utan god ventilation.
■ Nödåtgärder beträffande elektrolyt (batterisyra)
● Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
● Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
● Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
● Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
OM47A89SE.book Page 544 Thursday, November 10, 2016 8:27 PM

5457-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel
VA R N I N G
■Vid bortkoppling av 12-voltsbatteriet
Koppla inte bort den negativa polen (–) på karossidan. Den bortkopplade
negativa (–) polen kan vidröra den positiva (+) polen vilket k\
an orsaka kort-
slutning och leda till dödsfall eller svåra skador.
OBSERVERA
■Vid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
■ Vid påfyllning av destillerat vatten
Undvik att fylla på för mycket. Om vatten spills när batteriet laddas upp kan
det orsaka korrosion.
OM47A89SE.book Page 545 Thursd ay, November 10, 2016 8:27 PM

5467-3. Arbeten som du kan göra själv
OM47A89SE

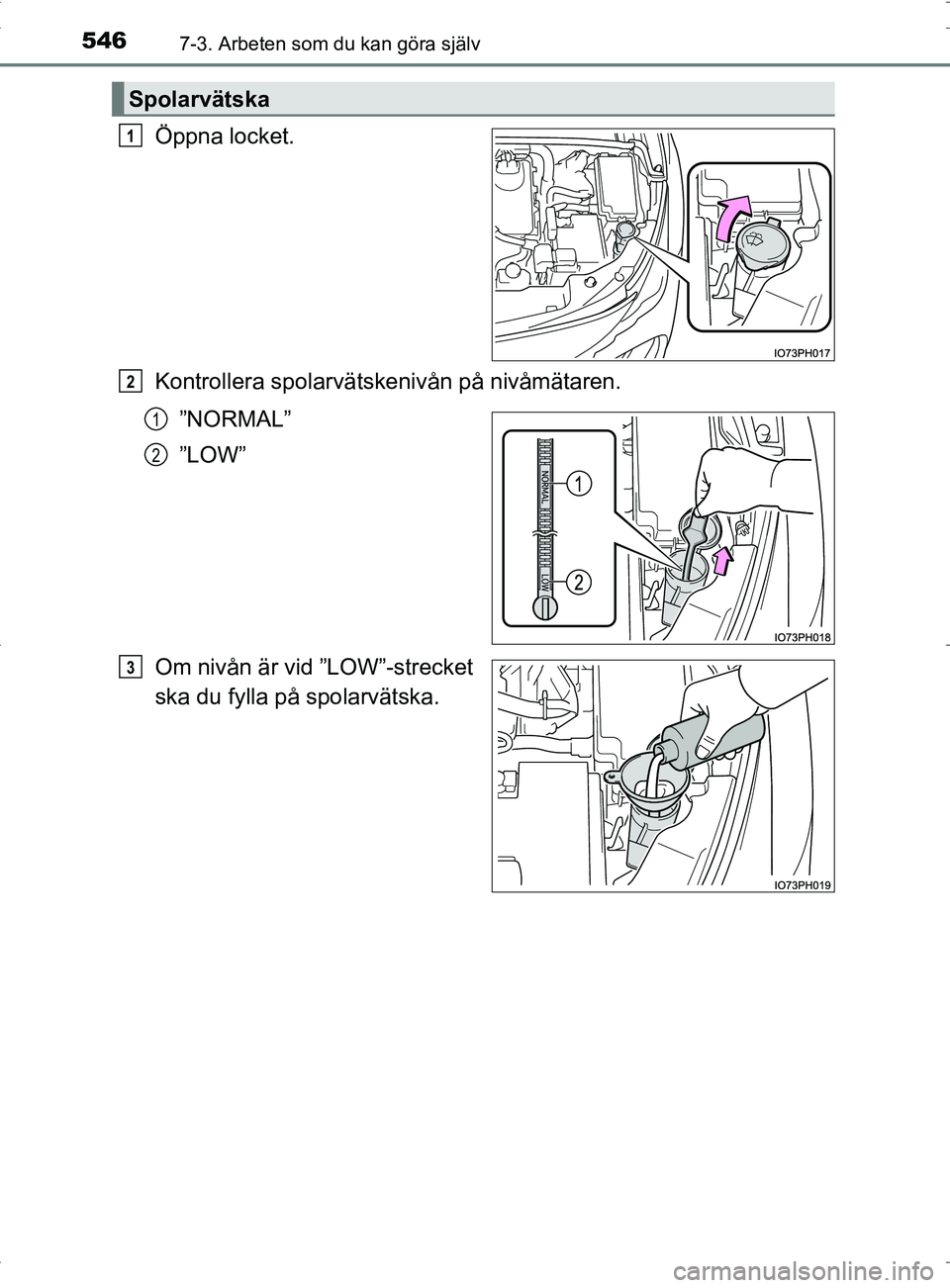

Öppna locket.
Kontrollera spolarvätskenivån på nivåmätaren.”NORMAL”
”LOW”
Om nivån är vid ”LOW”-strecket
ska du fylla på spolarvätska.
Spolarvätska
1
2
1
2
3
OM47A89SE.book Page 546 Thursd ay, November 10, 2016 8:27 PM

5477-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel
VA R N I N G
■Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
■Använd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
■ Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM47A89SE.book Page 547 Thursd ay, November 10, 2016 8:27 PM

5487-3. Arbeten som du kan göra själv
OM47A89SE
Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
De ingjutna markeringarna ”TWI” eller ” Δ”, etc., på sidan av däcket visar
var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Rotera hjulen i angiven ordnings-
följd.
För att jämna ut slitaget på däcken
och öka deras livslängd rekom-
menderar Toyota att du roterar
däcken ungefär var 10 000 km.
Kom ihåg att nollställa däcktryck-
varningssystemet när du har flyttat
om däcken.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
Däckrotation
1
2
3
Fram
OM47A89SE.book Page 548 Thursd ay, November 10, 2016 8:27 PM

5497-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

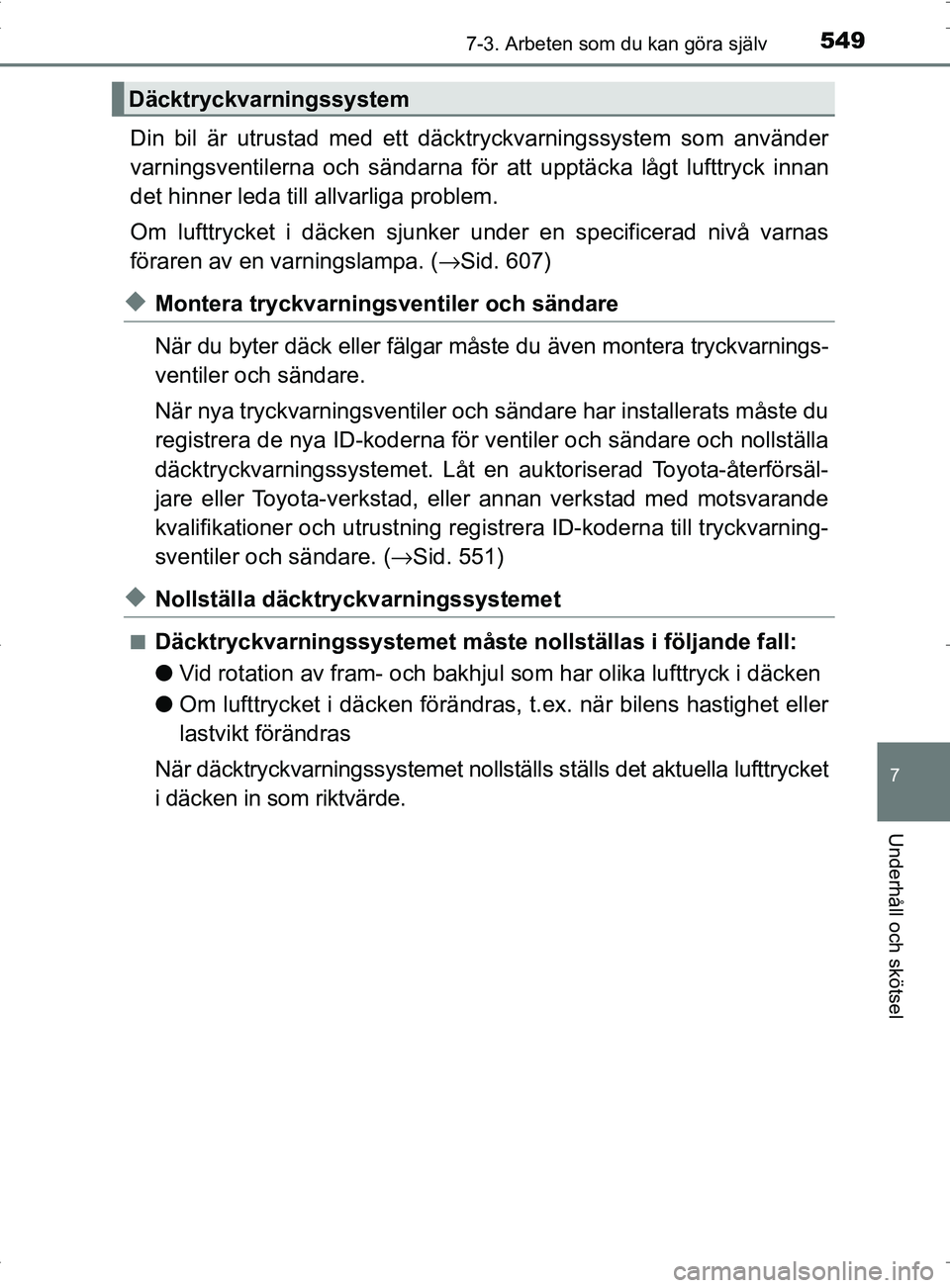

Din bil är utrustad med ett däcktryckvarningssystem som använder
varningsventilerna och sändarna för att upptäcka lågt lufttryck innan
det hinner leda till allvarliga problem.
Om lufttrycket i däcken sjunker und er en specificerad nivå varnas
föraren av en varningslampa. ( →Sid. 607)
◆Montera tryckvarningsventiler och sändare
När du byter däck eller fälgar måste du även montera tryckvarnings-
ventiler och sändare.
När nya tryckvarningsventiler och sändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
däcktryckvarningssyste met. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning regi strera ID-koderna till tryckvarning-
sventiler och sändare. ( →Sid. 551)
◆Nollställa däcktryckvarningssystemet
■Däcktryckvarningssystemet måste nollställas i följande fall:
● Vid rotation av fram- och bakhjul som har olika lufttryck i däcken
● Om lufttrycket i däcken förändras, t.ex. när bilens hastighet eller
lastvikt förändras
När däcktryckvarnin gssystemet nollställs ställs det aktuella lufttrycket
i däcken in som riktvärde.
Däcktryckvarningssystem
OM47A89SE.book Page 549 Thursd ay, November 10, 2016 8:27 PM

5507-3. Arbeten som du kan göra själv
OM47A89SE■
Så här nollställer du däcktryckvarningssystemet
Parkera bilen på säker plats och stäng av bilen med startknappen.
Nollställning kan inte utföras medan bilen är i rörelse.
Justera lufttrycket i däc ken till specificerat lufttryck för kalla däck.
( → Sid. 666)
Se till att lufttrycket i däcken justeras till specificerat lufttryck för kalla
däck. Däcktryckvarningssystemet kommer att baseras på det värdet.
Tryck startknappen ti ll tändningsläge.
Ändra informationsdisplayen till skärmen .
( → Sid. 226)
Tryck på eller på ratten, välj ” (Fordonsanpass-
ning)”, och tryck sedan på .
Tryck på eller på ratten , välj ”Maintenance System” och
tryck sedan på .
Tryck på eller på ratten, välj ”TPMS” och tryck sedan på
.
Håll intryckt.
När nollställningen är avslu-
tad visas ett meddelande på
informationsdisplayen och
tryckvarningslampan tänds.
1
2
3
4
5
6
7
8
Until Complete
9
