5617-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel
Byta hjul
●Parkera bilen på en säker plats på ett stadigt och plant underlag.
● Ansätt parkeringsbromsen.
● Ändra till växelläge P.
● Stäng av hybridsystemet.
● Tänd varningsblinkers. ( →Sid. 594)
Placera en domkraft absolut rätt i lyftpunkterna.
Felaktig placering kan orsaka skada på bilen eller på människor.
Innan du hissar upp bilen
OM47A89SE.book Page 561 Thursday, November 10, 2016 8:27 PM

5627-3. Arbeten som du kan göra själv
OM47A89SE
Domkraftens och verktygens placering
Domkraft
Ve r k t y g s v ä s k a
BogseröglaDomkraftsvev
Hjulmutternyckel
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
1
2
3
4
5
OM47A89SE.book Page 562 Thursd
ay, November 10, 2016 8:27 PM

5637-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel
VA R N I N G
■Använda domkraften
Observera följande säkerhetsanvisningar.
Felaktigt bruk av domkraften kan göra att bilen plötsligt faller av domkraften,
vilket kan leda till svåra eller livshotande skador.
● Domkraften som följer med den här bilen ska bara användas vid byte av däck.
Använd den inte på andra bilar, och använd ingen annan domkraft för att
byta hjul på din bil.
● Hissa inte upp bilen medan någon sitter i bilen.
● Använd inte domkraften till något annat ändamål än att byta däck eller
sätta på och ta av snökedjor.
● Se till att ingen del av kroppen är under en bil medan den hålls upplyft med
domkraften.
● Starta inte hybridsystemet eller kör inte bilen medan bilen är upplyft med
domkraften.
● Lägg inget mellan domkraften och bilen eller under domkraften när du lyfter
bilen.
● Hissa inte upp bilen högre än nödvändigt.
● Använd pallbockar vid behov för att kunna komma in under bilen.
● Se till att ingen är nära bilen när du sänker den till marken. Om personer
befinner sig nära bilen ska du varna dem innan du sänker bilen.
■ När domkraften tas fram från förvaringsplatsen
Domkraften kan vara het av laddningsutrustningen under eller efter ladd-
ning. Använd handskar när du tar i domkraften. Om du tar den med bara
händer kan det leda till brännskador.
● Placera domkraften exakt rätt i lyftpunk-
ten. ( →Sid. 566)
OM47A89SE.book Page 563 Thursd ay, November 10, 2016 8:27 PM

5647-3. Arbeten som du kan göra själv
OM47A89SE
Öppna bakluckan. (→Sid. 258)
Lyft upp golvpanelen och ta
fram verktygsväskan.
Öppna verktygsväskan och ta sedan fram domkraftshandtaget och
hjulmutternyckeln.
När du har använt verktygen ska de stoppas tillbaka i motsatt ordningsföljd.
Ta fram verktygen
1
2
3
OM47A89SE.book Page 564 Thursd ay, November 10, 2016 8:27 PM

5657-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

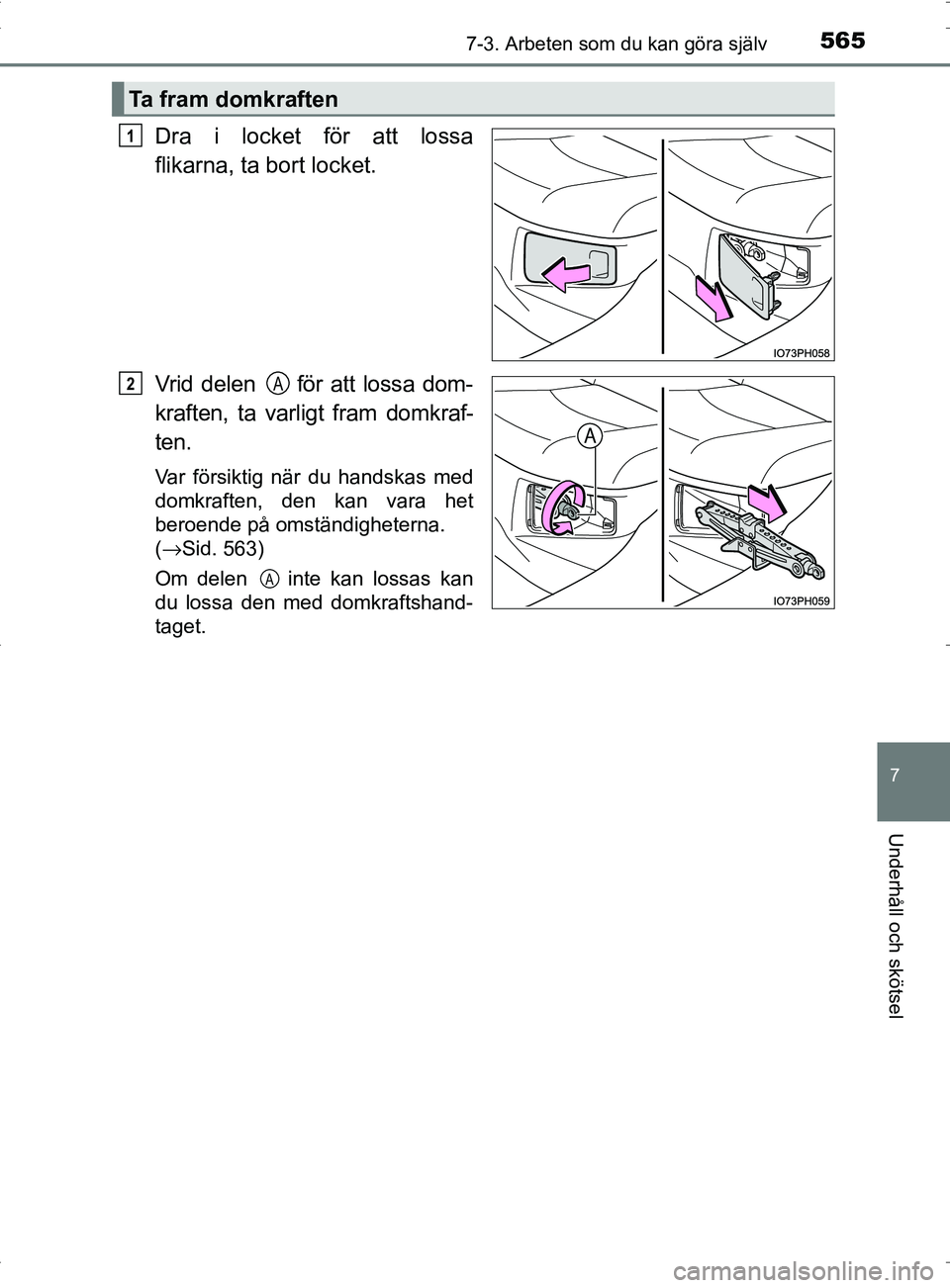

Dra i locket för att lossa
flikarna, ta bort locket.
Vrid delen för att lossa dom-
kraften, ta varligt fram domkraf-
ten.
Var försiktig när du handskas med
domkraften, den kan vara het
beroende på omständigheterna.
(→Sid. 563)
Om delen inte kan lossas kan
du lossa den med domkraftshand-
taget.
Ta fram domkraften
1
2A
A
OM47A89SE.book Page 565 Thursd ay, November 10, 2016 8:27 PM

5667-3. Arbeten som du kan göra själv
OM47A89SE
Placera ut hjulblock.
Lossa muttrarna något (ett varv).
Vrid domkraftens del för
hand tills mitten av hacket i
domkraften är vid punkten där
den ska placeras.
Byta hjul
1
Hjulets placeringPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
Domkraftens placering
3A
OM47A89SE.book Page 566 Thursday, November 10, 2016 8:27 PM

5677-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

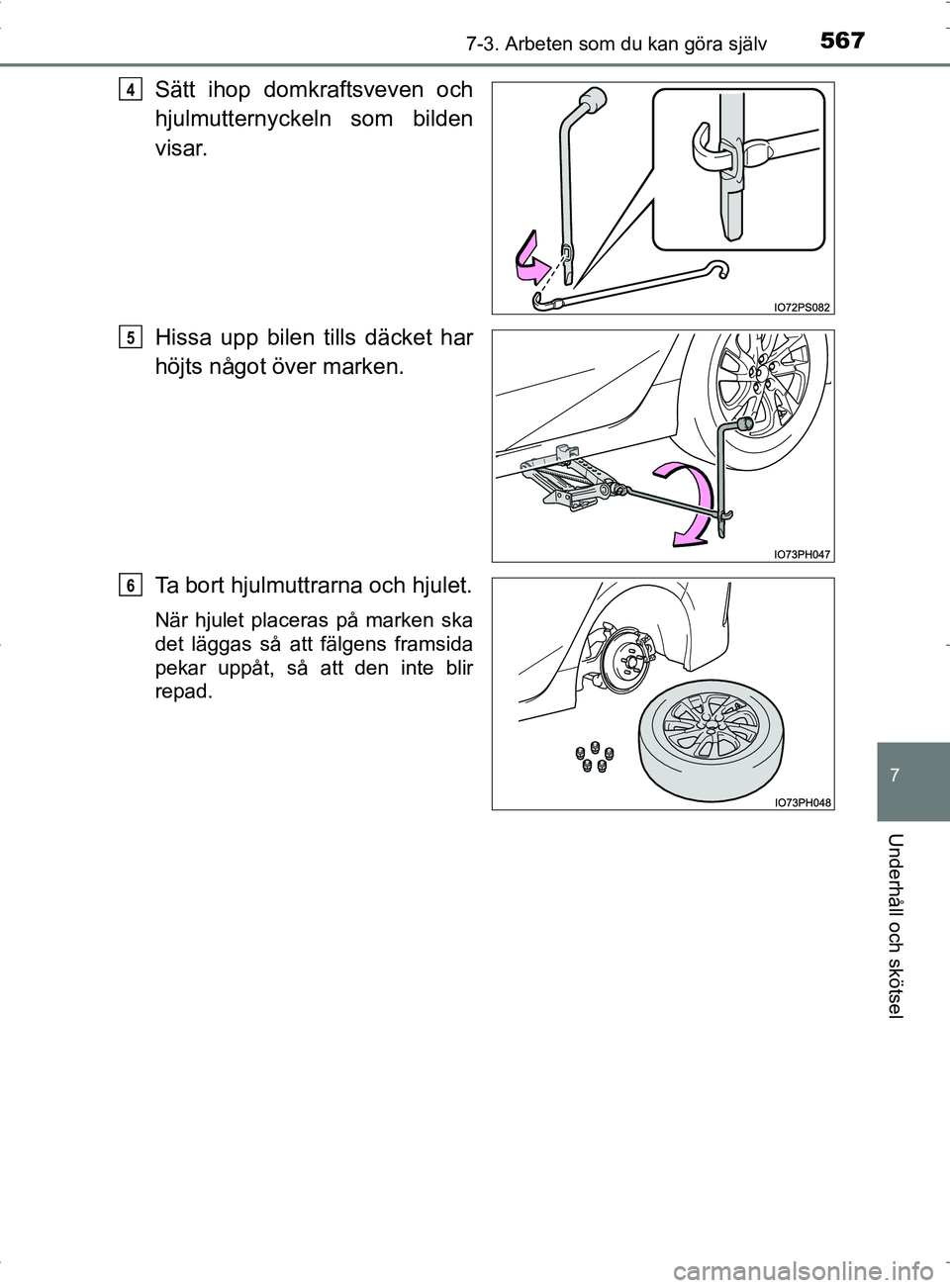

Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden
visar.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
4
5
6
OM47A89SE.book Page 567 Thursday, November 10, 2016 8:27 PM

5687-3. Arbeten som du kan göra själv
OM47A89SE
VA R N I N G
■Byta hjul
● Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
● Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deforme- rade bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• När du sätter tillbaka hjulmuttrarna, se till att du sätter tillbaka dem med
den avsmalnande sidan inåt. ( →Sid. 559)
OM47A89SE.book Page 568 Thursd ay, November 10, 2016 8:27 PM

5697-3. Arbeten som du kan göra själv
OM47A89SE
7
Underhåll och skötsel

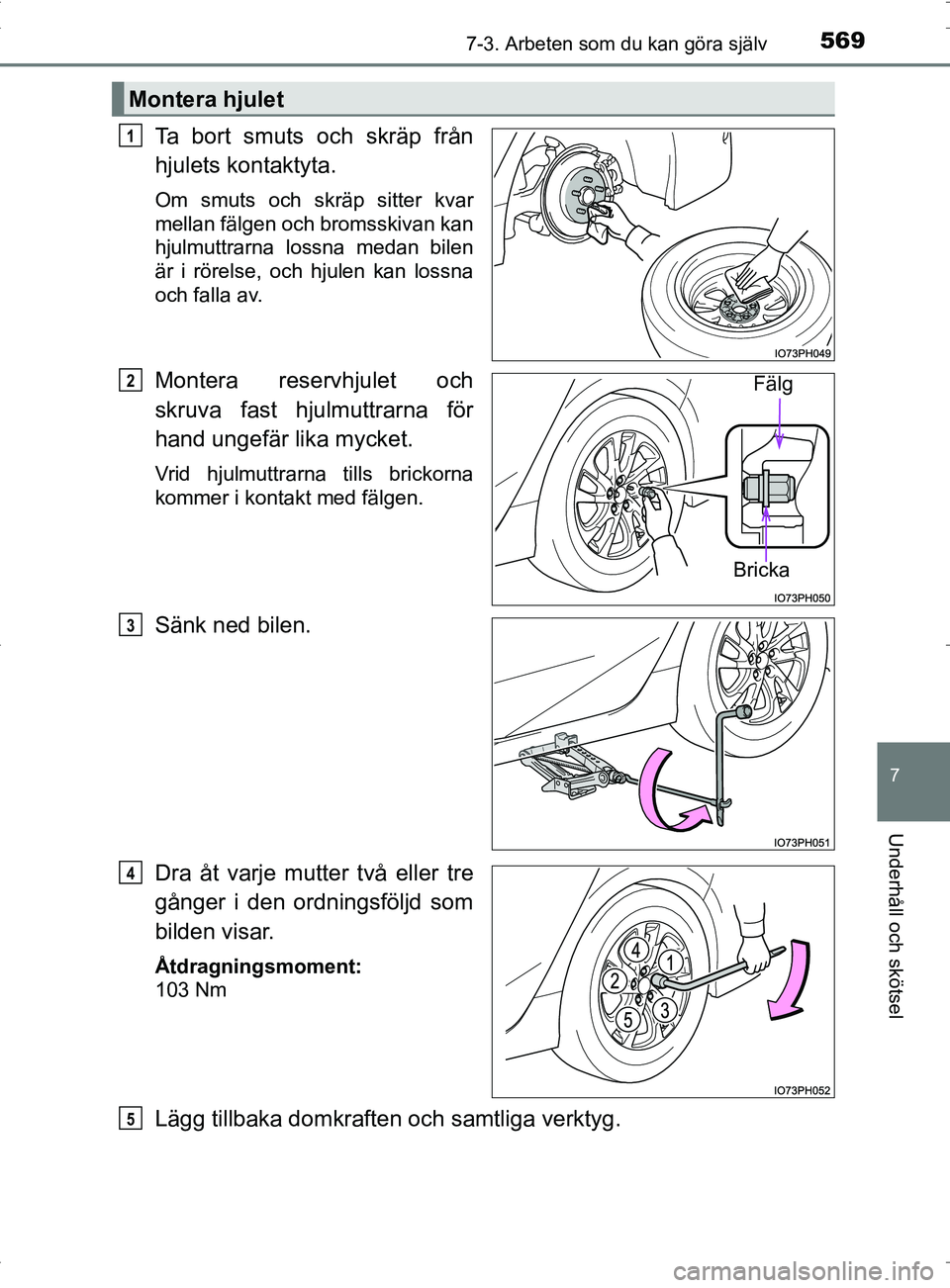

Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och
skruva fast hjulmuttrarna för
hand ungefär lika mycket.
Vrid hjulmuttrarna tills brickorna
kommer i kontakt med fälgen.
Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Lägg tillbaka domkraften och samtliga verktyg.
Montera hjulet
1
Bricka
Fälg2
3
4
5
OM47A89SE.book Page 569 Thursday, November 10, 2016 8:27 PM

5707-3. Arbeten som du kan göra själv
OM47A89SE

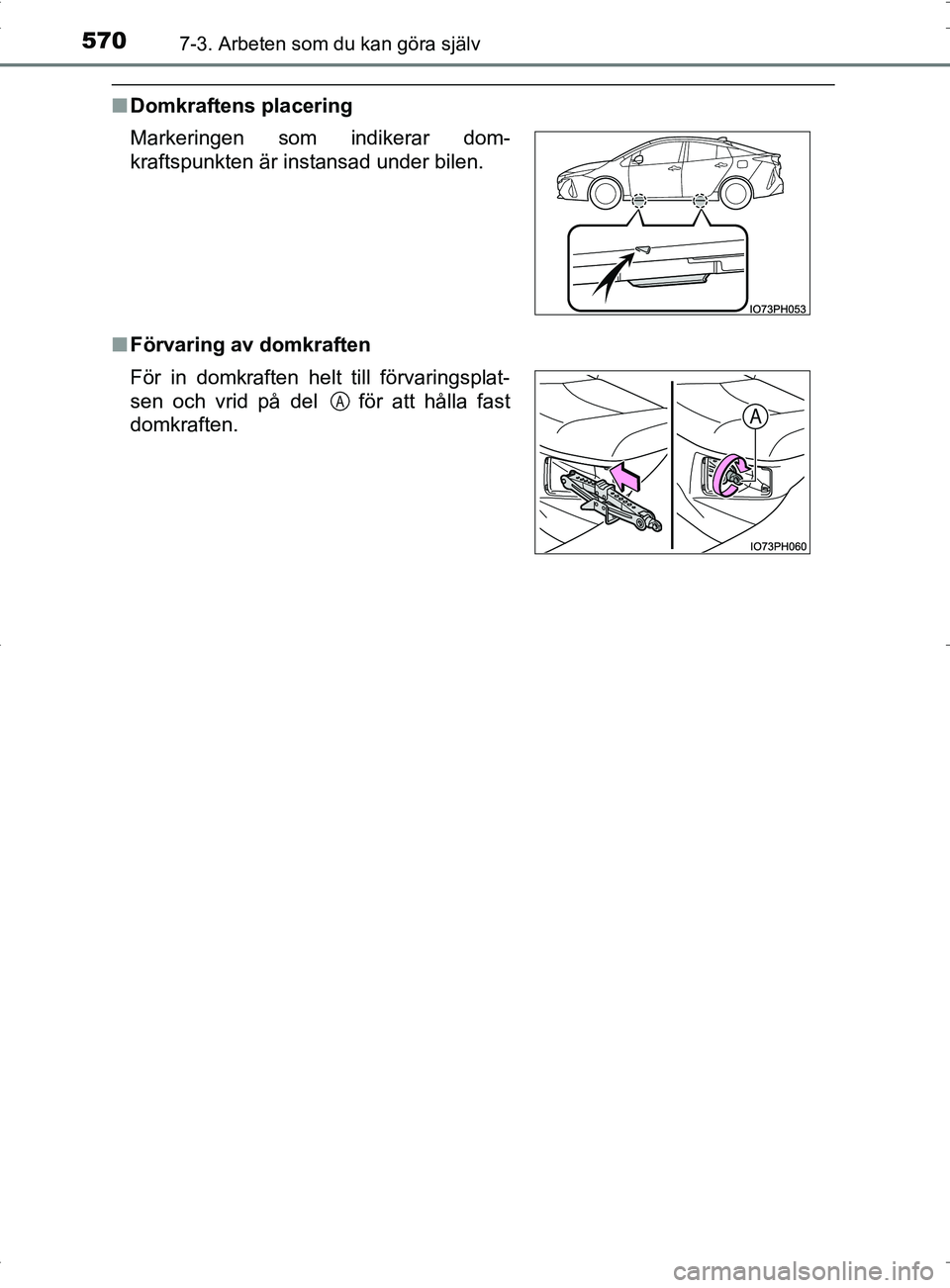

■Domkraftens placering
■ Förvaring av domkraften Markeringen som indikerar dom-
kraftspunkten är instansad under bilen.
För in domkraften helt till förvaringsplat-
sen och vrid på del för att hålla fast
domkraften.
A
