TOYOTA PRIUS PLUG-IN HYBRID 2017 Bruksanvisningar (in Swedish)

5016-3. Använda förvaringsfacken
OM47A89SE
6
Invändiga funktioner

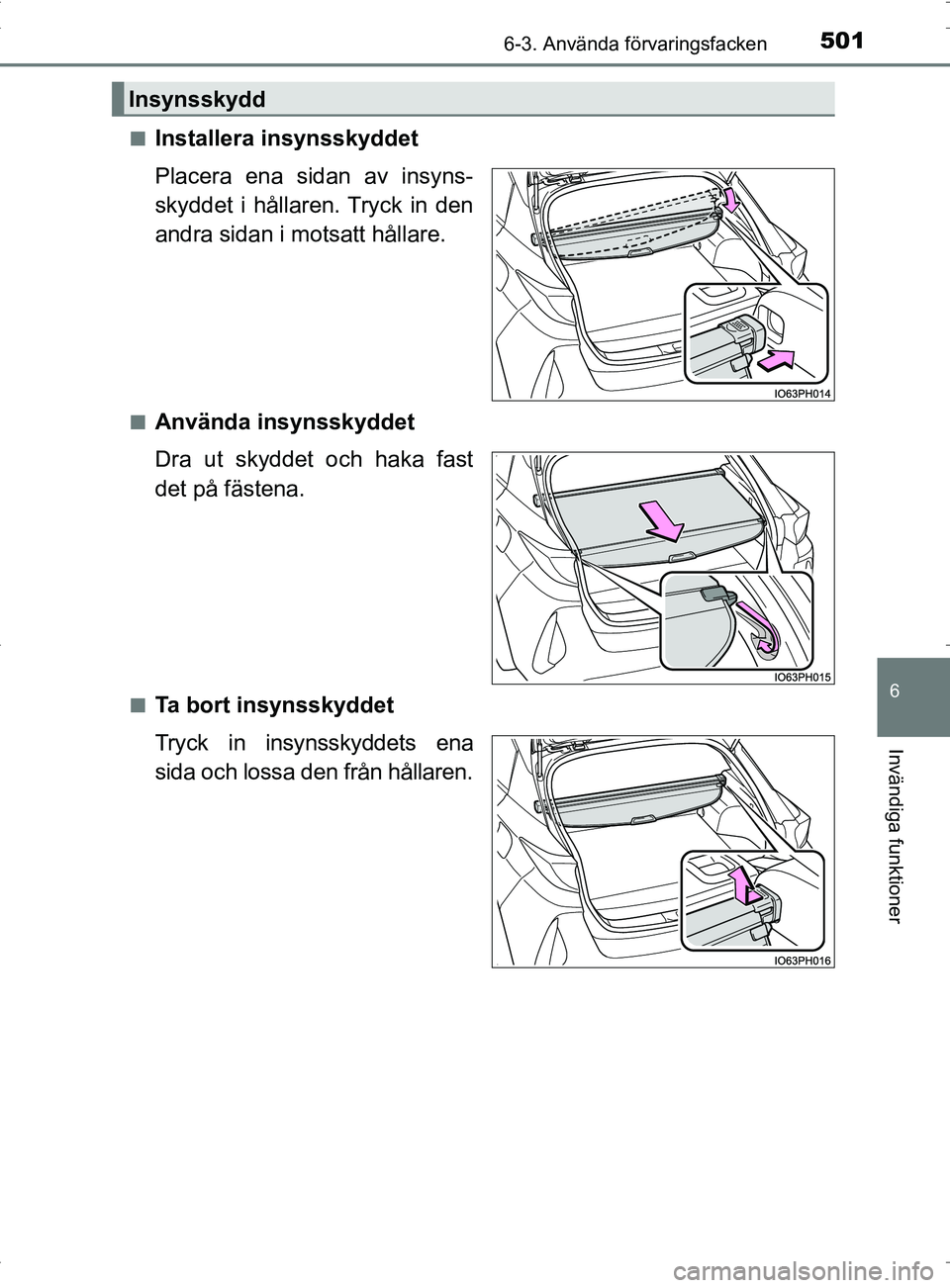

■Installera insynsskyddet
Placera ena sidan av insyns-
skyddet i hållaren. Tryck in den
andra sidan i motsatt hållare.
■Använda insynsskyddet
Dra ut skyddet och haka fast
det på fästena.
■Ta bort insynsskyddet
Tryck in insynsskyddets ena
sida och lossa den från hållaren.
Insynsskydd
OM47A89SE.book Page 501 Thursday, November 10, 2016 8:27 PM

5026-3. Använda förvaringsfacken
OM47A89SE■
Lägga undan insynsskyddet
Ta bort golvpanelerna.
Förvara insynsskyddet i för-
varingsutrymmet i mitten.
Lägg tillbaka golvpanelen i ursprungsläget och stäng den.
1
2
VA R N I N G
●Placera inga föremål ovanpå insynsskyddet. Om bilen plötslig bromsar
eller svänger kan föremål flyga iväg och stöta i någon av de åkande.
Sådant kan orsaka en olycka som kan leda till svåra eller livshotande
skador.
● Låt inte barn kliva på insynsskyddet. Barn som klättrar på insynsskyddet
kan orsaka skador på insynsskyddet och det kan eventuellt orsaka barnet
svåra eller livshotande skador.
● Kontrollera att skyddets bakre ände ligger platt. Om skyddet är installerat
med den bakre änden upphöjd kan sikten genom bakrutan skymmas vilket
kan orsaka en olycka.
● Se till att säkerhetsbältena inte har fastnat i insynsskyddet. Om ett säker-
hetsbälte har fastnat i insynsskyddet kan det inte hålla fast den åkande
ordentligt.
3
OM47A89SE.book Page 502 Thursd ay, November 10, 2016 8:27 PM

5036-4. Använda övriga invändiga funktioner
OM47A89SE
6
Invändiga funktioner

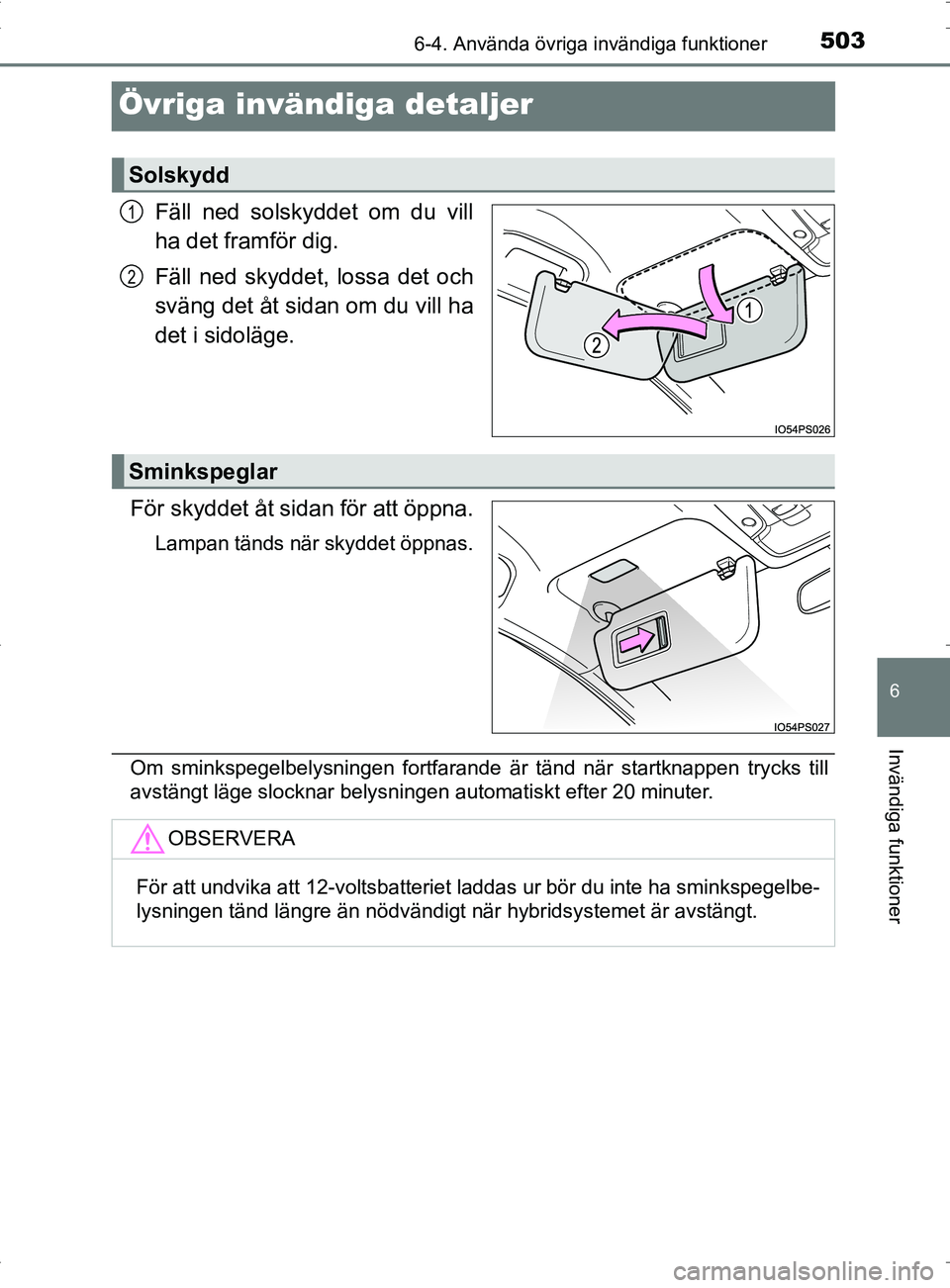

Övriga invändiga detaljer
Fäll ned solskyddet om du vill
ha det framför dig.
Fäll ned skyddet, lossa det och
sväng det åt sidan om du vill ha
det i sidoläge.
För skyddet åt sidan för att öppna.
Lampan tänds när skyddet öppnas.
Om sminkspegelbelysningen fortfarande är tänd när startknappen trycks till
avstängt läge slocknar belysningen automatiskt efter 20 minuter.
Solskydd
1
2
Sminkspeglar
OBSERVERA
För att undvika att 12-voltsbatteriet laddas ur bör du inte ha smi\
nkspegelbe-
lysningen tänd längre än nödvändigt när hybridsystemet är avstängt.
OM47A89SE.book Page 503 Thursday, November 10, 2016 8:27 PM

504
OM47A89SE
6-4. Använda övriga invändiga funktioner
Använd elektriska tillbehör som brukar mindre än 12 V DC/10 A
(strömförbrukning på 120 W).
Eluttaget kan användas när startknappen är i radioläge eller tändningsläge.
Eluttag
FramBak (modeller utan solladd-
ningssystem)
Öppna locket. Öppna locket.
Bak (modeller med solladdnings-
system)
Öppna locket.
OBSERVERA
● Stäng locket när eluttaget inte används för att undvika att de skadas.
Främmande föremål eller vätskor som kommer in i eluttagen ka\
n orsaka
kortslutning.
● För att undvika att 12-voltsbatteriet laddas ur bör du inte använda det
längre än nödvändigt när hybridsystemet är avstängt.
OM47A89SE.book Page 504 Thursd ay, November 10, 2016 8:27 PM

5056-4. Använda övriga invändiga funktioner
OM47A89SE
6
Invändiga funktioner
En bärbar enhet, som är kompatibel med Qi-standard för trådlös ladd-
ning av bärbara enheter enligt Wireless Power Consortium, kan laddas
genom att den placeras på laddningsytan.
Denna funktion kan inte användas av bärbara enheter som är större
än laddningsytan. Den fungerar eventuellt inte normalt beroende på
den bärbara enheten. Läs instrukt ionsmanualen till den bärbara enhe-
ten som ska användas.
■Symbolen ”Qi”
Symbolen ”Qi” är ett varumärke som tillhör Wireless Power Consortium.
■Delarnas beteckning
Strömbrytare
Funktionslampa
Laddningsområde
Trådlös laddare (i förekommande fall)
1
2
3
OM47A89SE.book Page 505 Thursd ay, November 10, 2016 8:27 PM

506
OM47A89SE
6-4. Använda övriga invändiga funktioner
■Användning av trådlös laddareTryck på strömbrytaren på
den trådlösa laddaren.
Sätts på och stängs av för varje
tryckning på reglaget.
När den är påslagen tänds funk-
tionslampan (grön).
Även om hybridsystemet är
avstängt memoreras reglagets
läge (påslaget eller avstängt).
Placera den bärbara enhe-
tens laddningssida nedåt.
Under uppladdning är funktions-
lampan (orange) tänd.
Om uppladdning inte sker ska
du försöka att placera den bär-
bara enheten så nära mitten på
laddningsytan som möjligt.
När uppladdningen är avslutad tänds funktionslampan (grön).
●Uppladdningsfunktion
• När uppladdningen är avslutad och ef ter en fastställd tid i ladd-
ningsviloläge startar uppladdningen igen.
• När den bärbara enheten tas bort avstannar uppladdningen ett ögonblick och startar därefter igen.
1
2
OM47A89SE.book Page 506 Thursd ay, November 10, 2016 8:27 PM

5076-4. Använda övriga invändiga funktioner
OM47A89SE
6
Invändiga funktioner
■Förutsättningar för funktionslampan
*: Beroende på den bärbara enheten förekommer det att funktionslampanfortsätter att lysa i orange även när laddningen har avslutats.
● Om funktionslampan blinkar
Om ett fel uppstår blinkar funktionslampan med orange sken.
Åtgärda felet med hjälp av följande tabell.
FunktionslampaFörhållanden
AvstängdNär den trådlösa laddarens strömtillförsel är
avstängd
Grön (tänds)I viloläge (läge för möjlig laddning)
Vid avslutad laddning*
Orange (tänds)
När den bärbara enheten placeras på ladd-
ningsytan (känner av den bärbara enheten)
Laddning
FunktionslampaTrolig orsakÅtgärd
Blinkar upprepade
gånger en gång/sekund
(orange)Kommunikationsfel mel-
lan bil och laddare.
Kontakta en auktorise-
rad Toyota-återförsäl-
jare eller Toyota-
verkstad eller annan
verkstad med motsva-
rande kvalifikationer och
utrustning.
Blinkar 3 gånger upp-
repade gånger konti-
nuerligt (orange)
Ett främmande förmål
finns mellan den bärbara
enheten och laddningsy-
tan.Avlägsna det främ-
mande föremålet från
mellan den bärbara
enheten och laddnings-
ytan.
Den bärbara enheten är
osynkroniserad på grund
av att enheten rubbas ut
sitt läge.Placera den bärbara
enheten nära mitten på
laddningsytan.
Blinkar 4 gånger upp-
repade gånger konti-
nuerligt (orange)Höjd temperatur i den
trådlösa laddaren.Sluta laddningen ome-
delbart och börja på
nytt efter en stund.
OM47A89SE.book Page 507 Thursd ay, November 10, 2016 8:27 PM

508
OM47A89SE
6-4. Använda övriga invändiga funktioner

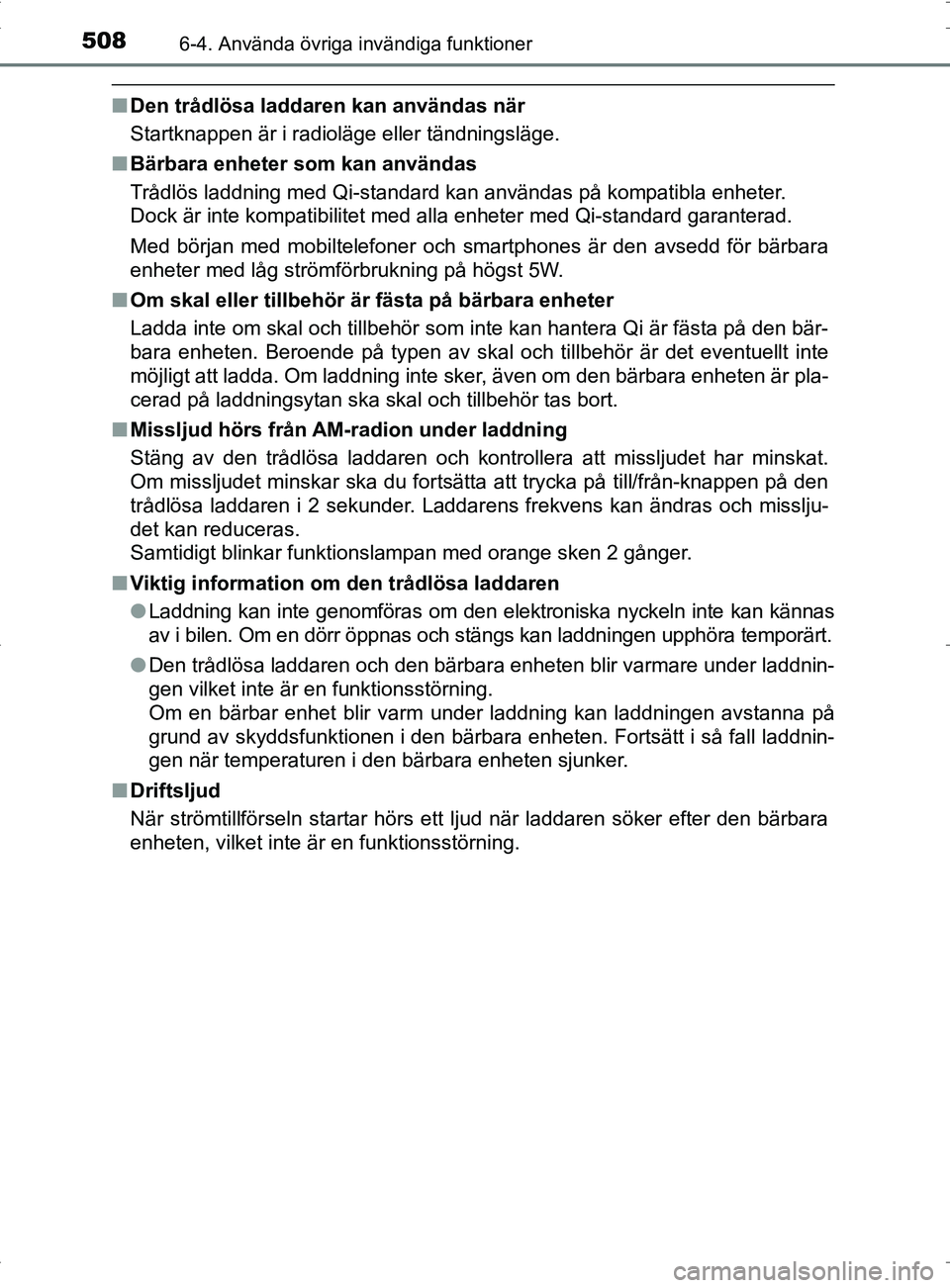

■Den trådlösa laddaren kan användas när
Startknappen är i radioläge eller tändningsläge.
■ Bärbara enheter som kan användas
Trådlös laddning med Qi-standard kan användas på kompatibla enheter.
Dock är inte kompatibilitet med alla enheter med Qi-standard garanterad.
Med början med mobiltelefoner och smartphones är den avsedd för bärbara
enheter med låg strömförbrukning på högst 5W.
■ Om skal eller tillbehör är fästa på bärbara enheter
Ladda inte om skal och tillbehör som inte kan hantera Qi är fästa på den bär-
bara enheten. Beroende på typen av skal och tillbehör är det eventuellt inte
möjligt att ladda. Om laddning inte sker, även om den bärbara enheten är pla-
cerad på laddningsytan ska skal och tillbehör tas bort.
■ Missljud hörs från AM-radion under laddning
Stäng av den trådlösa laddaren och kontrollera att missljudet har minskat.
Om missljudet minskar ska du fortsätta att trycka på till/från-knappen på den
trådlösa laddaren i 2 sekunder. Laddarens frekvens kan ändras och misslju-
det kan reduceras.
Samtidigt blinkar funktionslampan med orange sken 2 gånger.
■ Viktig information om den trådlösa laddaren
● Laddning kan inte genomföras om den elektroniska nyckeln inte kan kännas
av i bilen. Om en dörr öppnas och stängs kan laddningen upphöra temporärt.
● Den trådlösa laddaren och den bärbara enheten blir varmare under laddnin-
gen vilket inte är en funktionsstörning.
Om en bärbar enhet blir varm under laddning kan laddningen avstanna på
grund av skyddsfunktionen i den bärbara enheten. Fortsätt i så fall laddnin-
gen när temperaturen i den bärbara enheten sjunker.
■ Driftsljud
När strömtillförseln startar hörs ett ljud när laddaren söker efter den bärbara
enheten, vilket inte är en funktionsstörning.
OM47A89SE.book Page 508 Thursd ay, November 10, 2016 8:27 PM

5096-4. Använda övriga invändiga funktioner
OM47A89SE
6
Invändiga funktioner
VA R N I N G
■Säkerhetsåtgärder under körning
Under laddning av en bärbar enhet ska föraren, av säkerhetsskäl, inte han-
tera den bärbara enheten under körning.
■ Försiktighet beträffande störningar av elektronisk apparatur
Personer med implanterbara pacemaker s, pacemakers för biventrikulär
pacing (CRT) eller implanterbara defibrillatorer, samt annan elektrisk utrust-
ning för medicinskt bruk bör höra med sin läkare beträffande användning av
den trådlösa laddaren. En trådlös laddare kan ha inverkan på medicinsk
utrustning.
■ Förhindra skador eller brännsår
Observera följande säkerhetsanvisningar.
Försummelse kan leda till störningar i utrustningen, skador, brand kan upp-
stå, brännskador på grund av överhettning.
● För inte in metallföremål mellan laddningsytan och den bärbara enheten
under laddning
● Fäst inte dekaler, metallföremål, etc, på laddningsytan eller på den bärbara
enheten
● Täck inte över med tyg och sedan ladda
● Ladda inga andra bärbara enheter än de som är godkända
● Gör inga försök att ta isär den för demontering eller modifiering
● Utsätt den inte för hårda smällar
OM47A89SE.book Page 509 Thursd ay, November 10, 2016 8:27 PM

510
OM47A89SE
6-4. Använda övriga invändiga funktioner
VA R N I N G
■Förhållanden då funktionen inte alltid fungerar på rätt sätt
I följande förhållanden fungerar den eventuellt inte korrekt
● Den bärbara enheten är fullt laddad
● Främmande ämne finns mellan laddningsytan och den bärbara enheten
● Temperaturen i den bärbara enheten ökar under laddningen
● Laddningsytan på den bärbara enheten är riktad uppåt
● Placeringen av den bärbara enheten är inte inriktad mot laddningsytan
● Nära en TV-mast, kraftstation, bensinstation, radiostation, stor reklamskylt,
flygplats eller annan anläggning som genererar starka radiovågor eller
elektriskt brus
● Om en elektronisk nyckel kommer i kontakt med eller täcks av följande
metallföremål
• Kort med aluminiumbeläggning
• Cigarettaskar med invändig aluminiumfolie
• Plånböcker eller väskor av metall
• Mynt
• Handvärmare av metall
• Medier som CD- och DVD-skivor
● Om andra trådlösa nycklar (som avger radiovågor) används i närheten
Om laddaren för övrigt inte agerar normalt eller om funktionslampan blinkar
kontinuerligt ska det ses som att den trådlösa laddaren har en funktionsstör-
ning. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
■ Undvik fel eller skador på data
● Ta inte med magnetkort, t.ex. kreditkort, eller magnetiska inspelningsme-
dia, etc, nära laddaren under laddning eftersom kan data som påverkas av
magnetism kan försvinna. Låt inte heller precisionsinstrument, t.ex. arm-
bandsur, vara när laddaren efter sådana föremål kan gå sönder\
.
● Lämna inte kvar bärbara enheter i kupén. Temperaturen i kupén kan bli
hög om bilen står i solen vilket kan leda till skador på enhete\
n.
■ Undvik att 12-volt batteriet laddas ur
Använd inte den trådlösa laddaren under längre tid när hybridsystemet är
avstängt.
OM47A89SE.book Page 510 Thursd ay, November 10, 2016 8:27 PM
