1512-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
OPMERKING
■Ventilatieopeningen laaduitrusting
●Blokkeer de ventilatieopeningen niet met stoelhoezen of bagage
●Reinig de ventilatieopeningen met een stofzuiger als ze verstopt zijn
●Zorg dat er geen water of vuil in de ventilatieopeningen terechtkomt
●Mors geen grote hoeveelheden water in de buurt van de ventilatieopenin-
gen
Laat de auto direct controleren door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als er water gemorst is en laad voor de controle het
batterijpakket (tractiebatterij) niet.

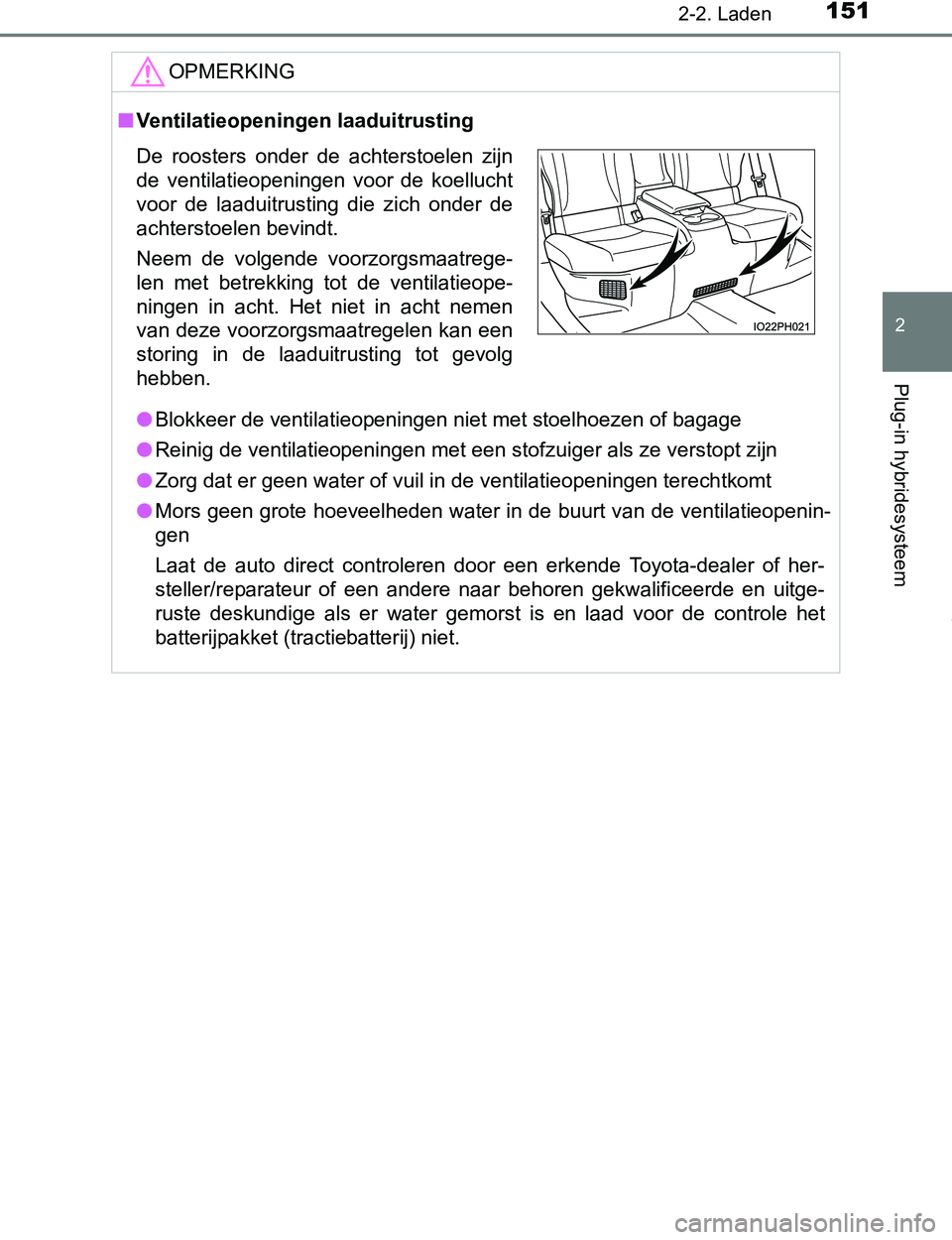

De roosters onder de achterstoelen zijn
de ventilatieopeningen voor de koellucht
voor de laaduitrusting die zich onder de
achterstoelen bevindt.
Neem de volgende voorzorgsmaatrege-
len met betrekking tot de ventilatieope-
ningen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan een
storing in de laaduitrusting tot gevolg
hebben.
PRIUS PHV_OM_OM47A89E_(EE).book Page 151 Wednesday, December 14, 2016 1:05 PM

1522-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
Procedure voor het laden
→Blz. 148

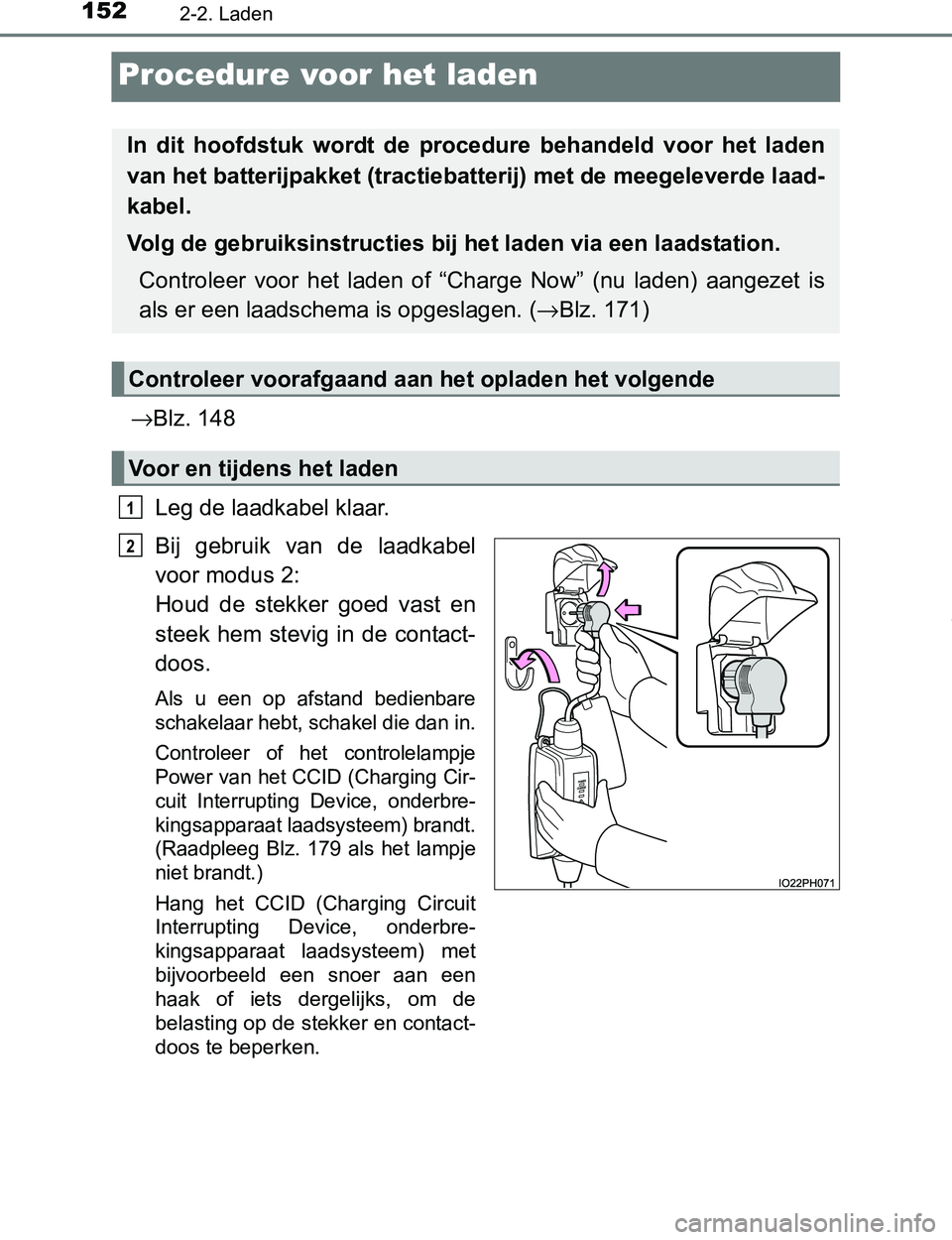

Leg de laadkabel klaar.
Bij gebruik van de laadkabel
voor modus 2:
Houd de stekker goed vast en
steek hem stevig in de contact-
doos.
Als u een op afstand bedienbare
schakelaar hebt, schakel die dan in.
Controleer of het controlelampje
Power van het CCID (Charging Cir-
cuit Interrupting Device, onderbre-
kingsapparaat laadsysteem) brandt.
(Raadpleeg Blz. 179 als het lampje
niet brandt.)
Hang het CCID (Charging Circuit
Interrupting Device, onderbre-
kingsapparaat laadsysteem) met
bijvoorbeeld een snoer aan een
haak of iets dergelijks, om de
belasting op de stekker en contact-
doos te beperken.
In dit hoofdstuk wordt de procedure behandeld voor het laden
van het batterijpakket (tractiebatterij) met de meegeleverde laad-
kabel.
Volg de gebruiksinstructies bij het laden via een laadstation.
Controleer voor het laden of “Charge Now” (nu laden) aangezet is
als er een laadschema is opgeslagen. (→Blz. 171)
Controleer voorafgaand aan het opladen het volgende
Voor en tijdens het laden
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 152 Wednesday, December 14, 2016 1:05 PM

1532-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
Bij gebruik van de laadkabel
voor modus 3 (indien aanwe-
zig):

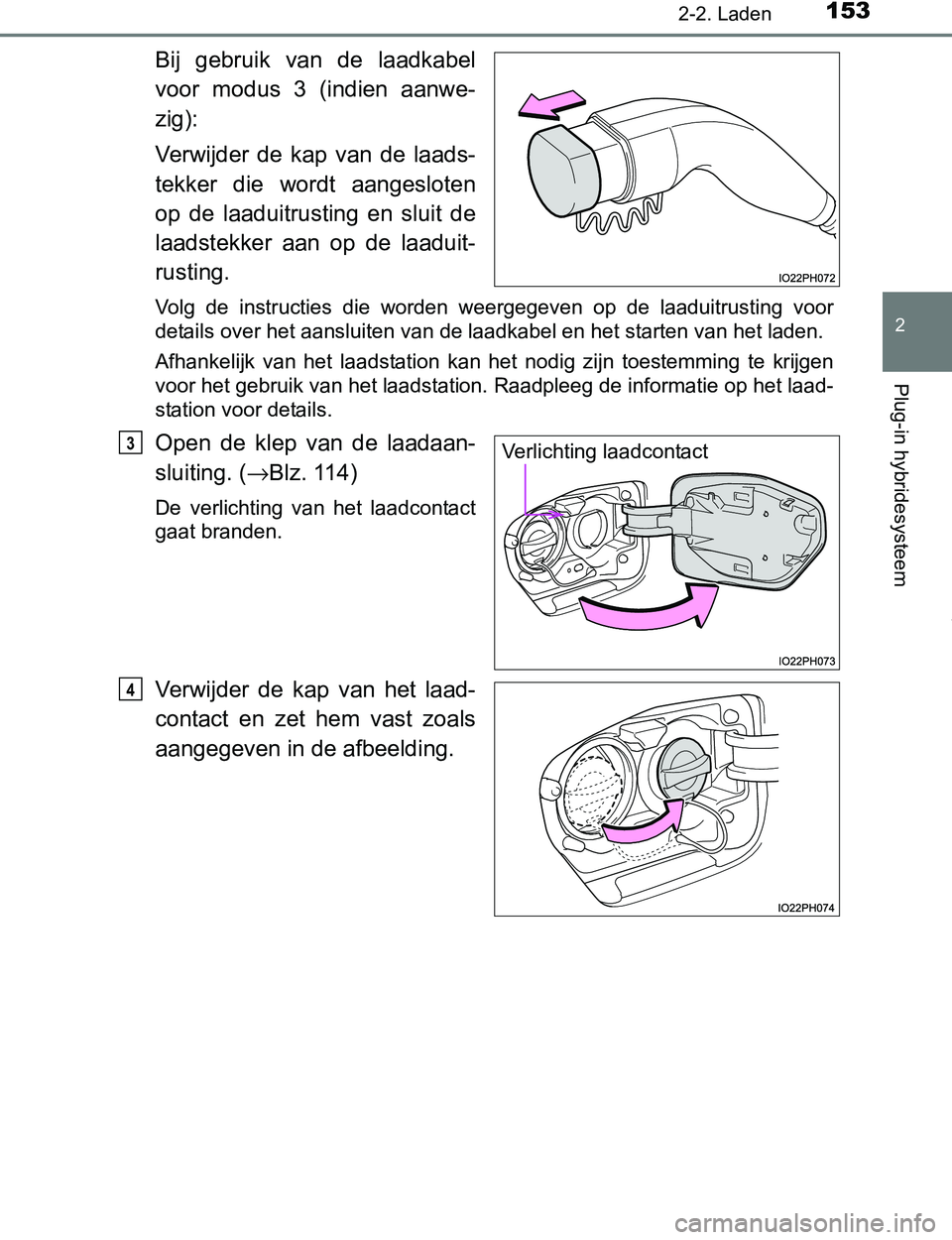

Verwijder de kap van de laads-
tekker die wordt aangesloten
op de laaduitrusting en sluit de
laadstekker aan op de laaduit-
rusting.
Volg de instructies die worden weergegeven op de laaduitrusting voor
details over het aansluiten van de laadkabel en het starten van het laden.
Afhankelijk van het laadstation kan het nodig zijn toestemming te krijgen
voor het gebruik van het laadstation. Raadpleeg de informatie op het laad-
station voor details.
Open de klep van de laadaan-
sluiting. (→Blz. 114)
De verlichting van het laadcontact
gaat branden.
Verwijder de kap van het laad-
contact en zet hem vast zoals
aangegeven in de afbeelding.
Verlichting laadcontact3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 153 Wednesday, December 14, 2016 1:05 PM

1542-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

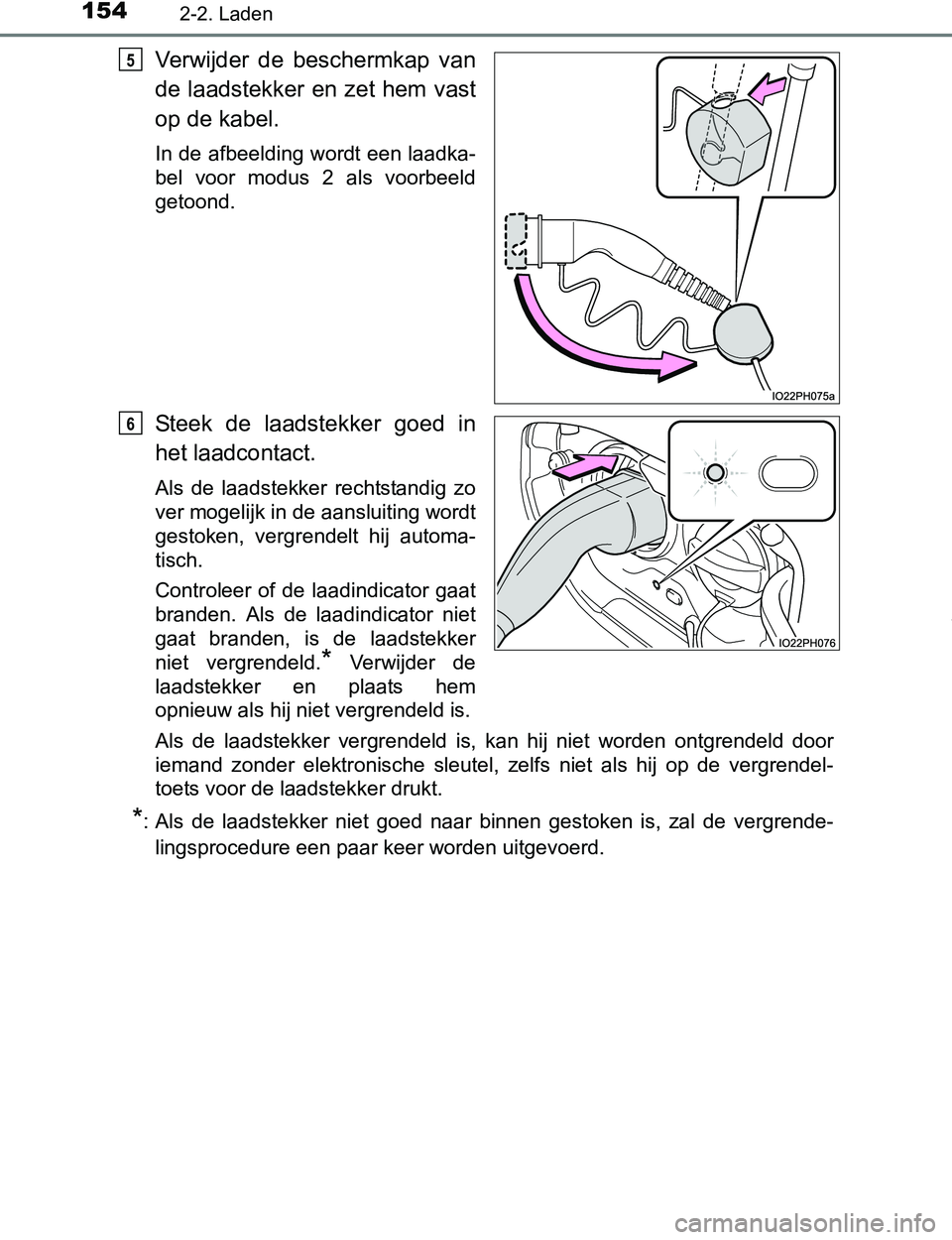

Verwijder de beschermkap van
de laadstekker en zet hem vast
op de kabel.
In de afbeelding wordt een laadka-
bel voor modus 2 als voorbeeld
getoond.
Steek de laadstekker goed in
het laadcontact.
Als de laadstekker rechtstandig zo
ver mogelijk in de aansluiting wordt
gestoken, vergrendelt hij automa-
tisch.
Controleer of de laadindicator gaat
branden. Als de laadindicator niet
gaat branden, is de laadstekker
niet vergrendeld.
* Verwijder de
laadstekker en plaats hem
opnieuw als hij niet vergrendeld is.
Als de laadstekker vergrendeld is, kan hij niet worden ontgrendeld door
iemand zonder elektronische sleutel, zelfs niet als hij op de vergrendel-
toets voor de laadstekker drukt.
*: Als de laadstekker niet goed naar binnen gestoken is, zal de vergrende-
lingsprocedure een paar keer worden uitgevoerd.
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 154 Wednesday, December 14, 2016 1:05 PM

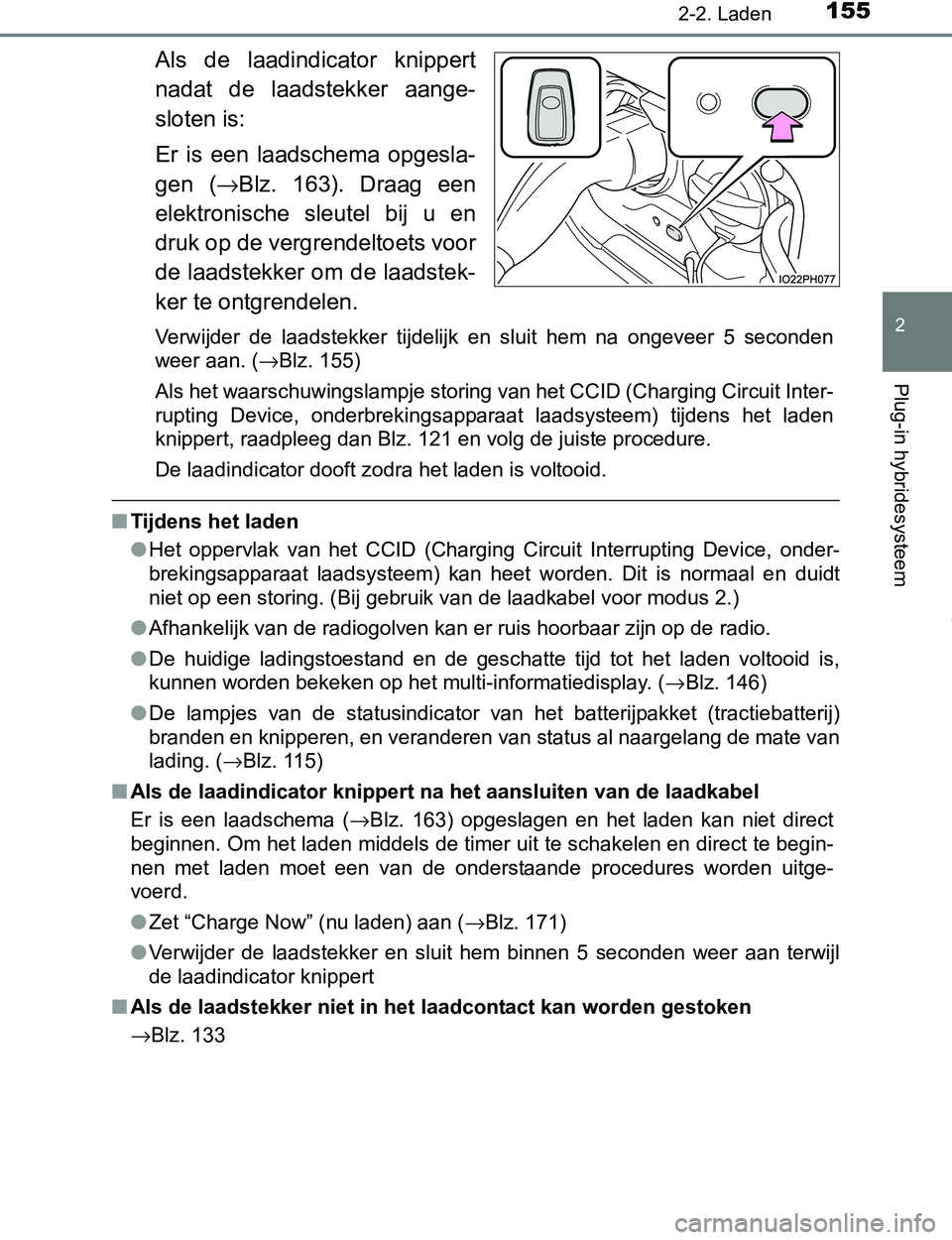

1552-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)
Als de laadindicator knippert
nadat de laadstekker aange-
sloten is:
Er is een laadschema opgesla-
gen (→Blz. 163). Draag een
elektronische sleutel bij u en
druk op de vergrendeltoets voor
de laadstekker om de laadstek-
ker te ontgrendelen.
Verwijder de laadstekker tijdelijk en sluit hem na ongeveer 5 seconden
weer aan. (→Blz. 155)
Als het waarschuwingslampje storing van het CCID (Charging Circuit Inter-
rupting Device, onderbrekingsapparaat laadsysteem) tijdens het laden
knippert, raadpleeg dan Blz. 121 en volg de juiste procedure.
De laadindicator dooft zodra het laden is voltooid.
■Tijdens het laden
●Het oppervlak van het CCID (Charging Circuit Interrupting Device, onder-
brekingsapparaat laadsysteem) kan heet worden. Dit is normaal en duidt
<0051004c00480057000300520053000300480048005100030056005700520055004c0051004a00110003000b0025004c004d0003004a0048004500550058004c004e00030059004400510003004700480003004f004400440047004e004400450048004f00
03005900520052005500030050005200470058005600030015[.)
●Afhankelijk van de radiogolven kan er ruis hoorbaar zijn op de radio.
●De huidige ladingstoestand en de geschatte tijd tot het laden voltooid is,
kunnen worden bekeken op het multi-informatiedisplay. (→Blz. 146)
●De lampjes van de statusindicator van het batterijpakket (tractiebatterij)
branden en knipperen, en veranderen van status al naargelang de mate van
lading. (→Blz. 115)
■Als de laadindicator knippert na het aansluiten van de laadkabel
Er is een laadschema (→Blz. 163) opgeslagen en het laden kan niet direct
beginnen. Om het laden middels de timer uit te schakelen en direct te begin-
nen met laden moet een van de onderstaande procedures worden uitge-
voerd.
●Zet “Charge Now” (nu laden) aan (→Blz. 171)
●Verwijder de laadstekker en sluit hem binnen 5 seconden weer aan terwijl
de laadindicator knippert
■Als de laadstekker niet in het laadcontact kan worden gestoken
→Blz. 133
PRIUS PHV_OM_OM47A89E_(EE).book Page 155 Wednesday, December 14, 2016 1:05 PM

1562-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

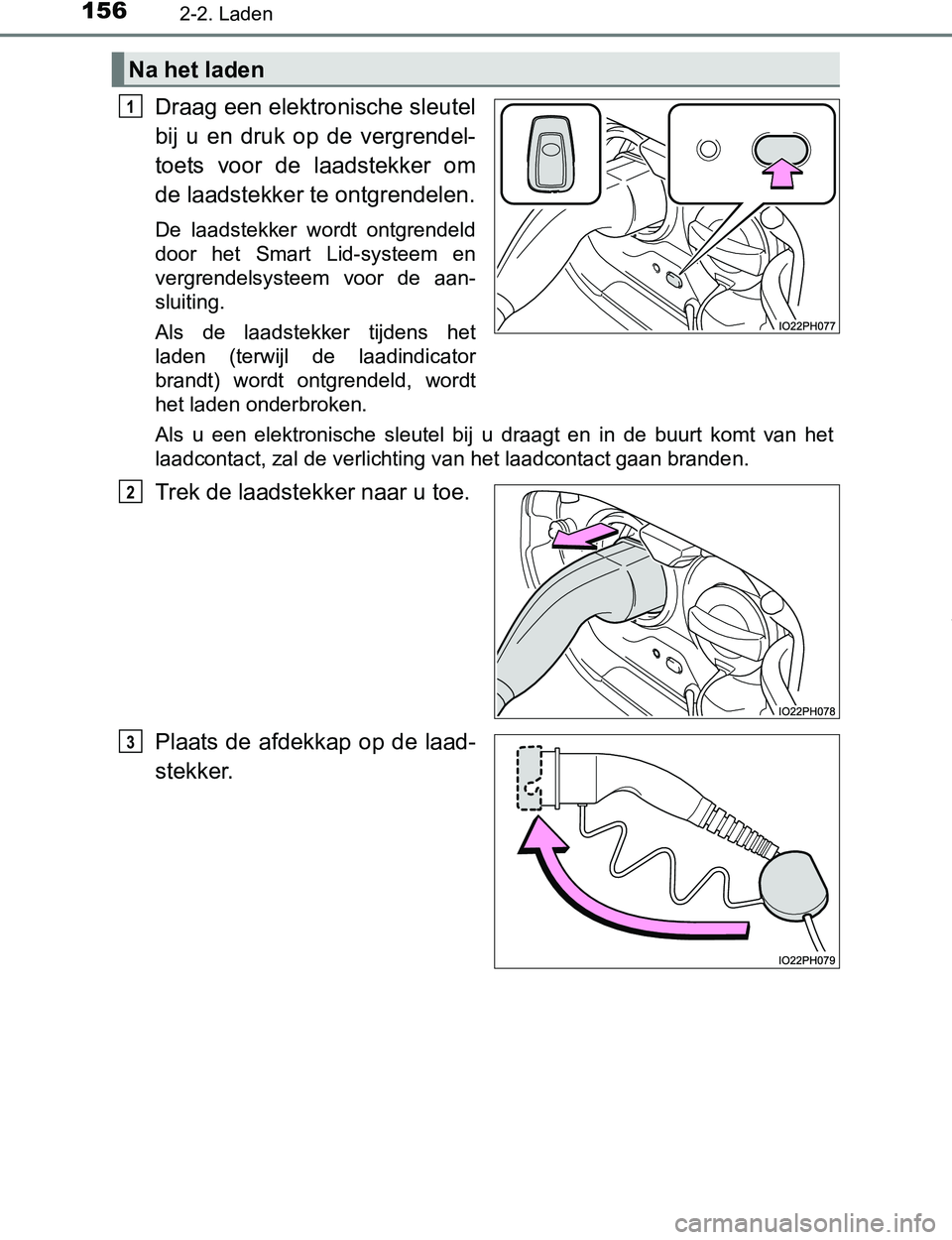

Draag een elektronische sleutel
bij u en druk op de vergrendel-
toets voor de laadstekker om
de laadstekker te ontgrendelen.
De laadstekker wordt ontgrendeld
door het Smart Lid-systeem en
vergrendelsysteem voor de aan-
sluiting.
Als de laadstekker tijdens het
laden (terwijl de laadindicator
brandt) wordt ontgrendeld, wordt
het laden onderbroken.
Als u een elektronische sleutel bij u draagt en in de buurt komt van het
laadcontact, zal de verlichting van het laadcontact gaan branden.
Trek de laadstekker naar u toe.
Plaats de afdekkap op de laad-
stekker.
Na het laden
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 156 Wednesday, December 14, 2016 1:05 PM

1572-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

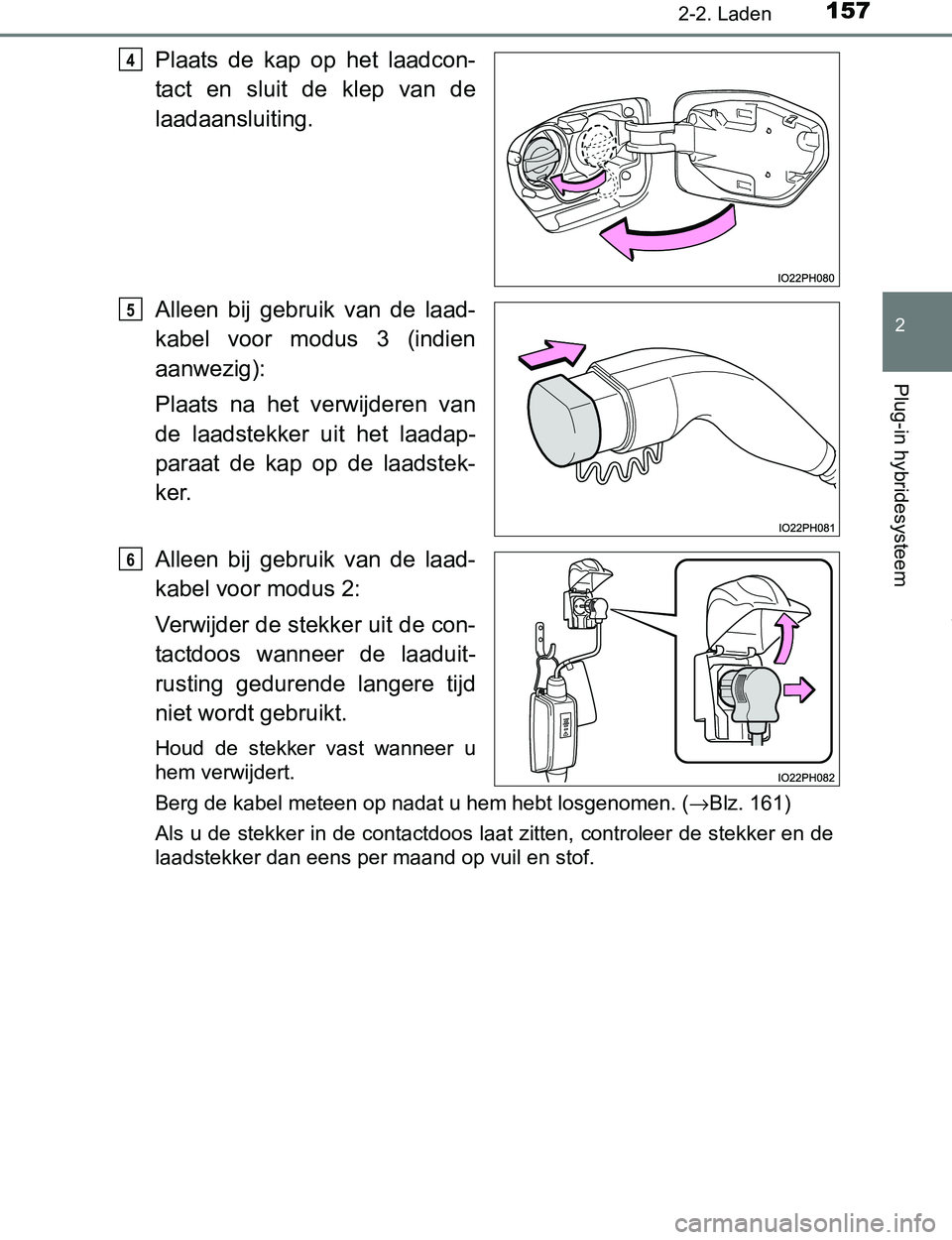

Plaats de kap op het laadcon-
tact en sluit de klep van de
laadaansluiting.
Alleen bij gebruik van de laad-
kabel voor modus 3 (indien
aanwezig):
Plaats na het verwijderen van
de laadstekker uit het laadap-
paraat de kap op de laadstek-
ker.
Alleen bij gebruik van de laad-
kabel voor modus 2:
Verwijder de stekker uit de con-
tactdoos wanneer de laaduit-
rusting gedurende langere tijd
niet wordt gebruikt.
Houd de stekker vast wanneer u
hem verwijdert.
Berg de kabel meteen op nadat u hem hebt losgenomen. (→Blz. 161)
Als u de stekker in de contactdoos laat zitten, controleer de stekker en de
laadstekker dan eens per maand op vuil en stof.
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 157 Wednesday, December 14, 2016 1:05 PM

1582-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
■Laadtijd
→Blz. 140
■Veiligheidsfunctie
Het laden wordt niet gestart als de laadstekker niet vergrendeld is. Als de
laadindicator niet gaat branden nadat de laadstekker aangesloten is, verwij-
der dan de stekker en sluit hem opnieuw aan. Controleer of de laadindicator
nu wel brandt.
■Als de buitentemperatuur laag of hoog is
Het niveau dat wordt weergegeven op het display met de resterende lading
(→Blz. 227) kan iets dalen als het contact AAN wordt gezet, zelfs als het
laden voltooid is en het batterijpakket (tractiebatterij) volledig opgeladen is.
Dit duidt echter niet op een storing.
■De laadtijd kan toenemen
→Blz. 141
■Tijdens het opladen
Als het contact AAN gezet wordt en de energiemonitor weergegeven wordt,
wordt de laadstekker weergegeven op de energiemonitor en wordt de stroom
van de elektriciteit tijdens het laden weergegeven (→Blz. 218). Verder wordt,
als de laadstekker vergrendeld is, weergegeven.
■Bij het verwijderen van het laadstekker

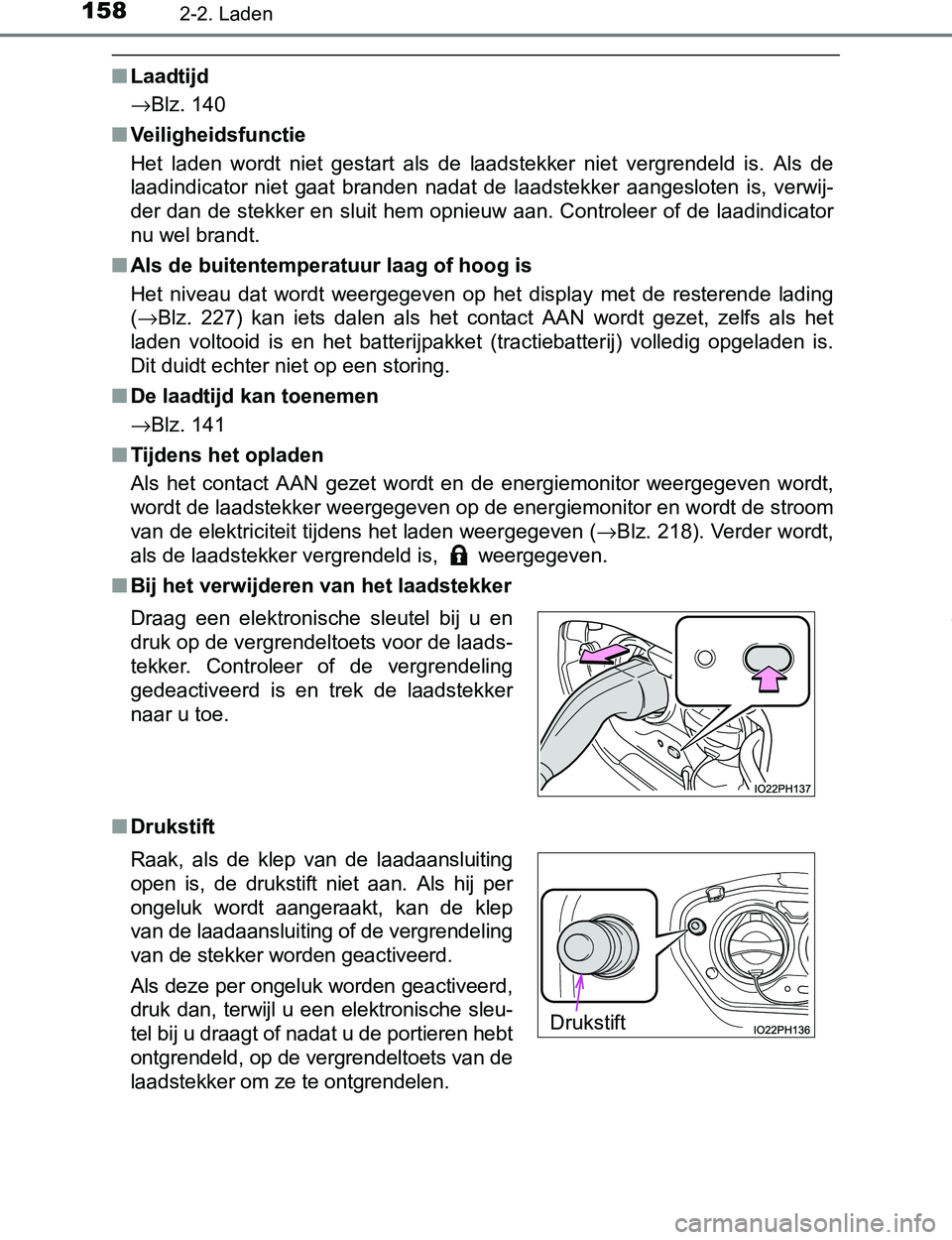

■Drukstift Draag een elektronische sleutel bij u en
druk op de vergrendeltoets voor de laads-
tekker. Controleer of de vergrendeling
gedeactiveerd is en trek de laadstekker
naar u toe.
Raak, als de klep van de laadaansluiting
open is, de drukstift niet aan. Als hij per
ongeluk wordt aangeraakt, kan de klep
van de laadaansluiting of de vergrendeling
van de stekker worden geactiveerd.
Als deze per ongeluk worden geactiveerd,
druk dan, terwijl u een elektronische sleu-
tel bij u draagt of nadat u de portieren hebt
ontgrendeld, op de vergrendeltoets van de
laadstekker om ze te ontgrendelen.
Drukstift
PRIUS PHV_OM_OM47A89E_(EE).book Page 158 Wednesday, December 14, 2016 1:05 PM

1592-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

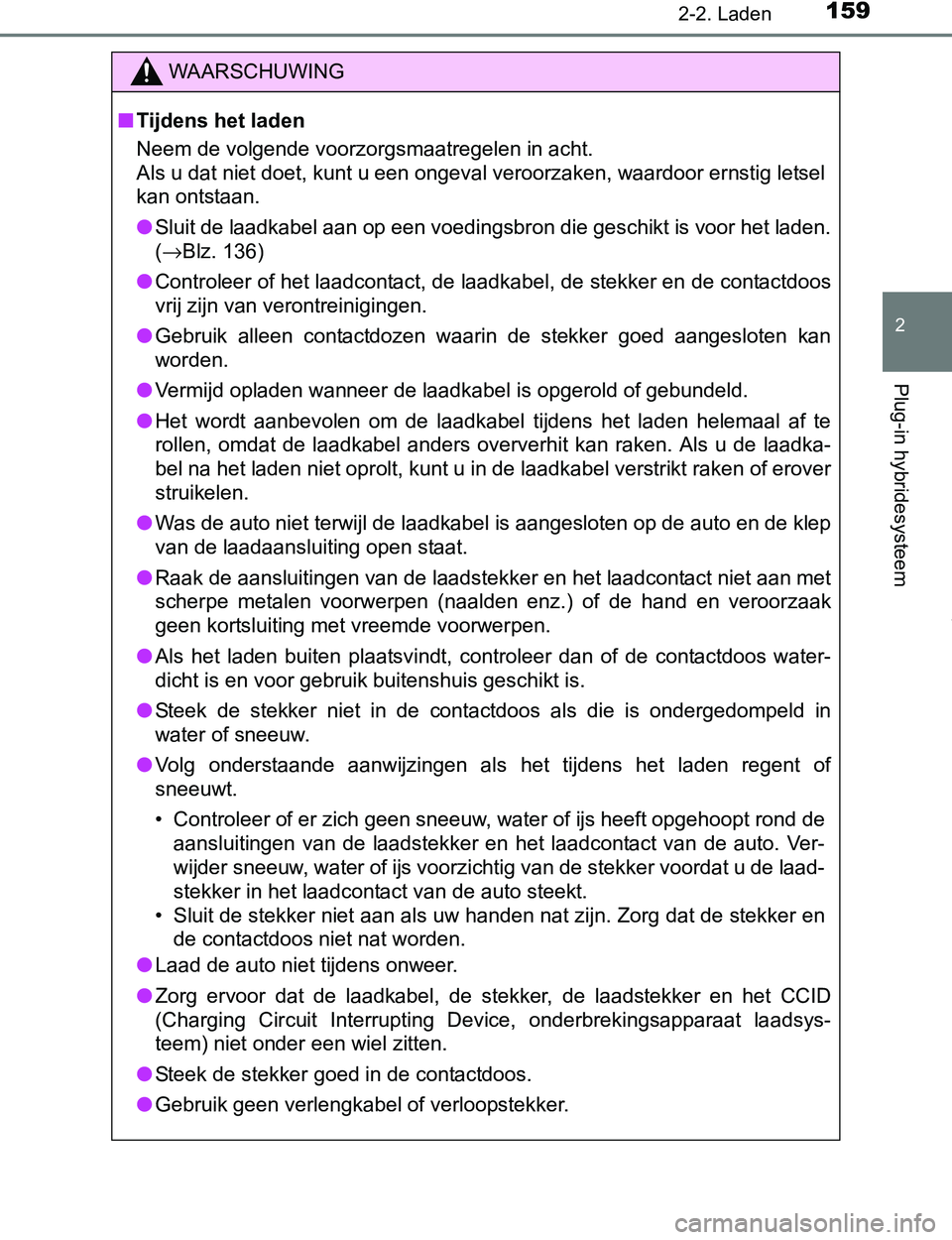

WAARSCHUWING
■Tijdens het laden
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kunt u een ongeval veroorzaken, waardoor ernstig letsel
kan ontstaan.
●Sluit de laadkabel aan op een voedingsbron die geschikt is voor het laden.
(→Blz. 136)
●Controleer of het laadcontact, de laadkabel, de stekker en de contactdoos
vrij zijn van verontreinigingen.
●Gebruik alleen contactdozen waarin de stekker goed aangesloten kan
worden.
●Vermijd opladen wanneer de laadkabel is opgerold of gebundeld.
●Het wordt aanbevolen om de laadkabel tijdens het laden helemaal af te
rollen, omdat de laadkabel anders oververhit kan raken. Als u de laadka-
bel na het laden niet oprolt, kunt u in de laadkabel verstrikt raken of erover
struikelen.
●Was de auto niet terwijl de laadkabel is aangesloten op de auto en de klep
van de laadaansluiting open staat.
●Raak de aansluitingen van de laadstekker en het laadcontact niet aan met
scherpe metalen voorwerpen (naalden enz.) of de hand en veroorzaak
geen kortsluiting met vreemde voorwerpen.
●Als het laden buiten plaatsvindt, controleer dan of de contactdoos water-
dicht is en voor gebruik buitenshuis geschikt is.
●Steek de stekker niet in de contactdoos als die is ondergedompeld in
water of sneeuw.
●Volg onderstaande aanwijzingen als het tijdens het laden regent of
sneeuwt.
• Controleer of er zich geen sneeuw, water of ijs heeft opgehoopt rond de
aansluitingen van de laadstekker en het laadcontact van de auto. Ver-
wijder sneeuw, water of ijs voorzichtig van de stekker voordat u de laad-
stekker in het laadcontact van de auto steekt.
• Sluit de stekker niet aan als uw handen nat zijn. Zorg dat de stekker en
de contactdoos niet nat worden.
●Laad de auto niet tijdens onweer.
●Zorg ervoor dat de laadkabel, de stekker, de laadstekker en het CCID
(Charging Circuit Interrupting Device, onderbrekingsapparaat laadsys-
teem) niet onder een wiel zitten.
●Steek de stekker goed in de contactdoos.
●Gebruik geen verlengkabel of verloopstekker.
PRIUS PHV_OM_OM47A89E_(EE).book Page 159 Wednesday, December 14, 2016 1:05 PM

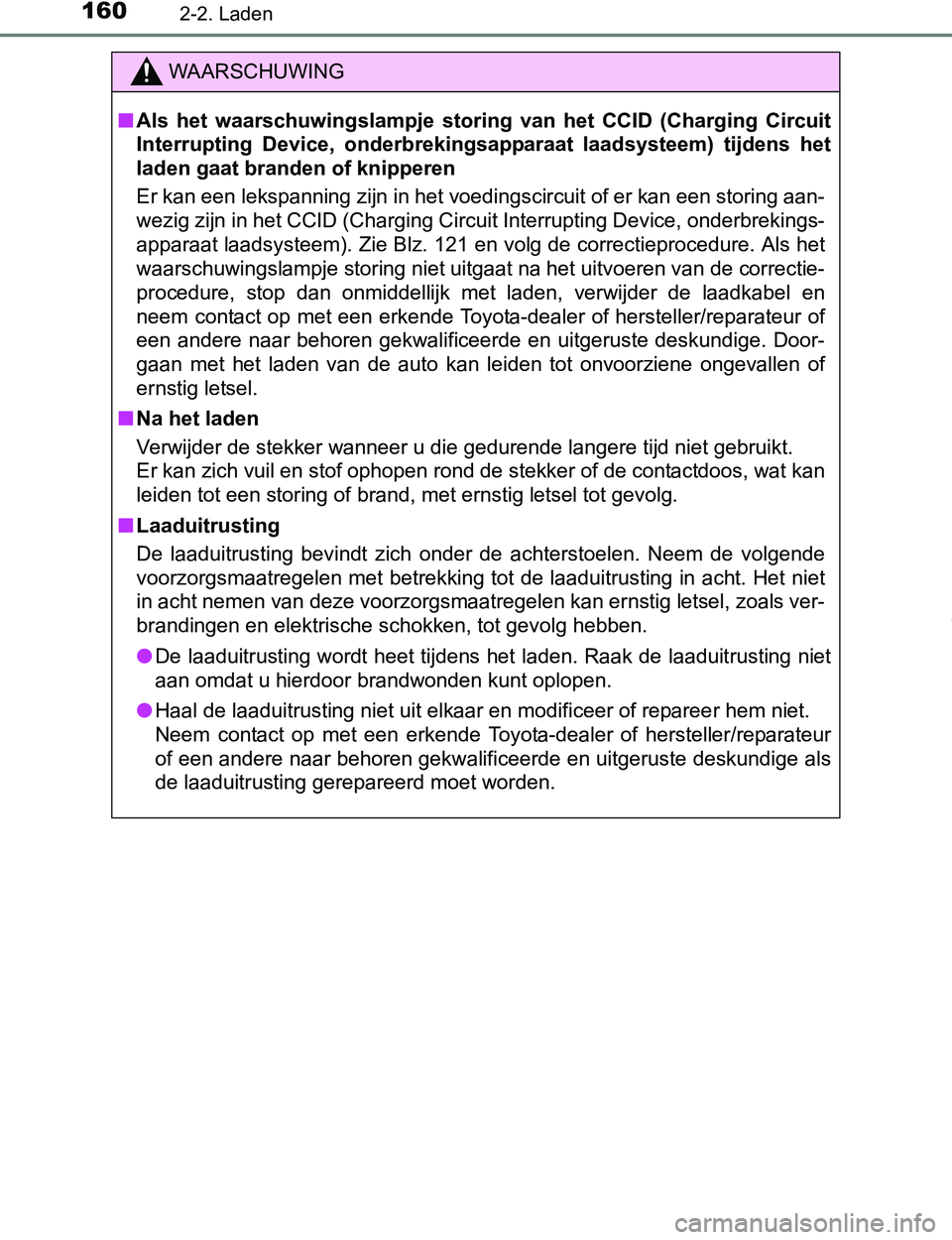

1602-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
WAARSCHUWING
■Als het waarschuwingslampje storing van het CCID (Charging Circuit
Interrupting Device, onderbrekingsapparaat laadsysteem) tijdens het
laden gaat branden of knipperen
Er kan een lekspanning zijn in het voedingscircuit of er kan een storing aan-
wezig zijn in het CCID (Charging Circuit Interrupting Device, onderbrekings-
apparaat laadsysteem). Zie Blz. 121 en volg de correctieprocedure. Als het
waarschuwingslampje storing niet uitgaat na het uitvoeren van de correctie-
procedure, stop dan onmiddellijk met laden, verwijder de laadkabel en
neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige. Door-
gaan met het laden van de auto kan leiden tot onvoorziene ongevallen of
ernstig letsel.
■Na het laden
Verwijder de stekker wanneer u die gedurende langere tijd niet gebruikt.
Er kan zich vuil en stof ophopen rond de stekker of de contactdoos, wat kan
leiden tot een storing of brand, met ernstig letsel tot gevolg.
■Laaduitrusting
De laaduitrusting bevindt zich onder de achterstoelen. Neem de volgende
voorzorgsmaatregelen met betrekking tot de laaduitrusting in acht. Het niet
in acht nemen van deze voorzorgsmaatregelen kan ernstig letsel, zoals ver-
brandingen en elektrische schokken, tot gevolg hebben.
●De laaduitrusting wordt heet tijdens het laden. Raak de laaduitrusting niet
aan omdat u hierdoor brandwonden kunt oplopen.
●Haal de laaduitrusting niet uit elkaar en modificeer of repareer hem niet.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
de laaduitrusting gerepareerd moet worden.
PRIUS PHV_OM_OM47A89E_(EE).book Page 160 Wednesday, December 14, 2016 1:05 PM
