TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)

1312-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)■

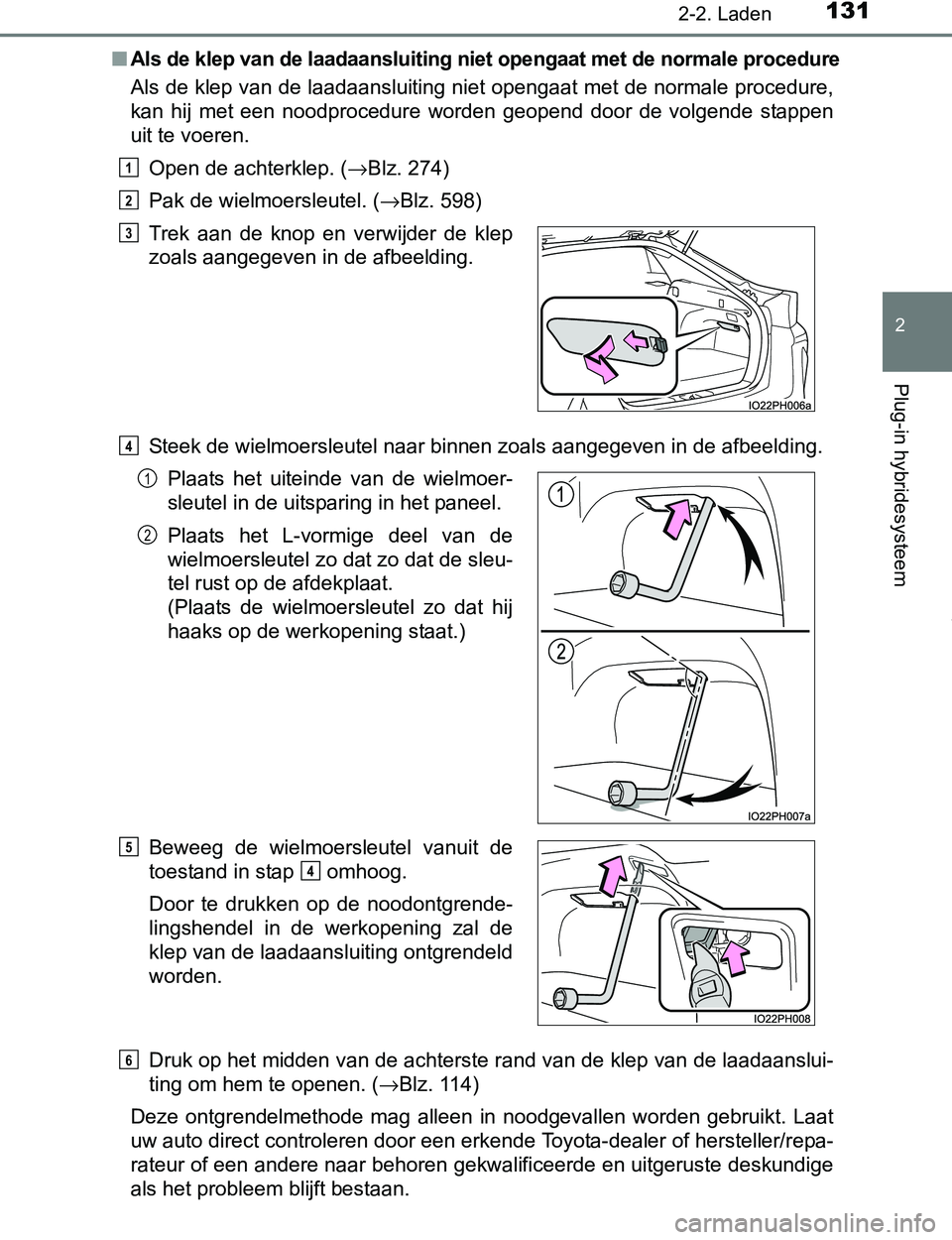

Als de klep van de laadaansluiting niet opengaat met de normale procedure
Als de klep van de laadaansluiting niet opengaat met de normale procedure,
kan hij met een noodprocedure worden geopend door de volgende stappen
uit te voeren.
Open de achterklep. (→Blz. 274)
Pak de wielmoersleutel. (→Blz. 598)
Steek de wielmoersleutel naar binnen zoals aangegeven in de afbeelding.
Druk op het midden van de achterste rand van de klep van de laadaanslui-
ting om hem te openen. (→Blz. 114)
Deze ontgrendelmethode mag alleen in noodgevallen worden gebruikt. Laat
uw auto direct controleren door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als het probleem blijft bestaan.Trek aan de knop en verwijder de klep
zoals aangegeven in de afbeelding.
Plaats het uiteinde van de wielmoer-
sleutel in de uitsparing in het paneel.
Plaats het L-vormige deel van de
wielmoersleutel zo dat zo dat de sleu-
tel rust op de afdekplaat.
(Plaats de wielmoersleutel zo dat hij
haaks op de werkopening staat.)
Beweeg de wielmoersleutel vanuit de
toestand in stap omhoog.
Door te drukken op de noodontgrende-
lingshendel in de werkopening zal de
klep van de laadaansluiting ontgrendeld
worden.
1
2
3
4
1
2
5
4
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 131 Wednesday, December 14, 2016 1:05 PM

1322-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

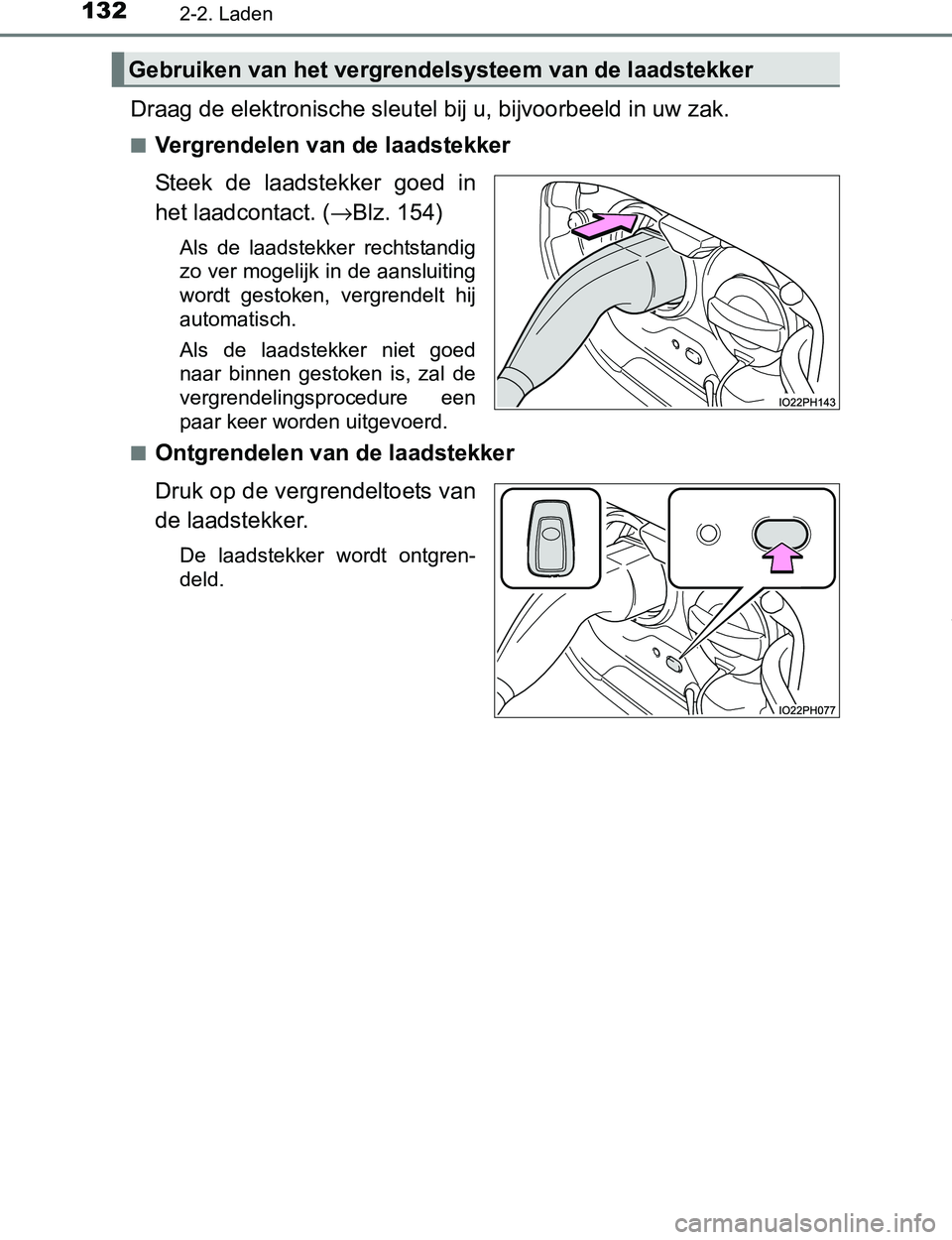

Draag de elektronische sleutel bij u, bijvoorbeeld in uw zak.
■Vergrendelen van de laadstekker
Steek de laadstekker goed in
het laadcontact. (→Blz. 154)
Als de laadstekker rechtstandig
zo ver mogelijk in de aansluiting
wordt gestoken, vergrendelt hij
automatisch.
Als de laadstekker niet goed
naar binnen gestoken is, zal de
vergrendelingsprocedure een
paar keer worden uitgevoerd.
■
Ontgrendelen van de laadstekker
Druk op de vergrendeltoets van
de laadstekker.
De laadstekker wordt ontgren-
deld.
Gebruiken van het vergrendelsysteem van de laadstekker
PRIUS PHV_OM_OM47A89E_(EE).book Page 132 Wednesday, December 14, 2016 1:05 PM

1332-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

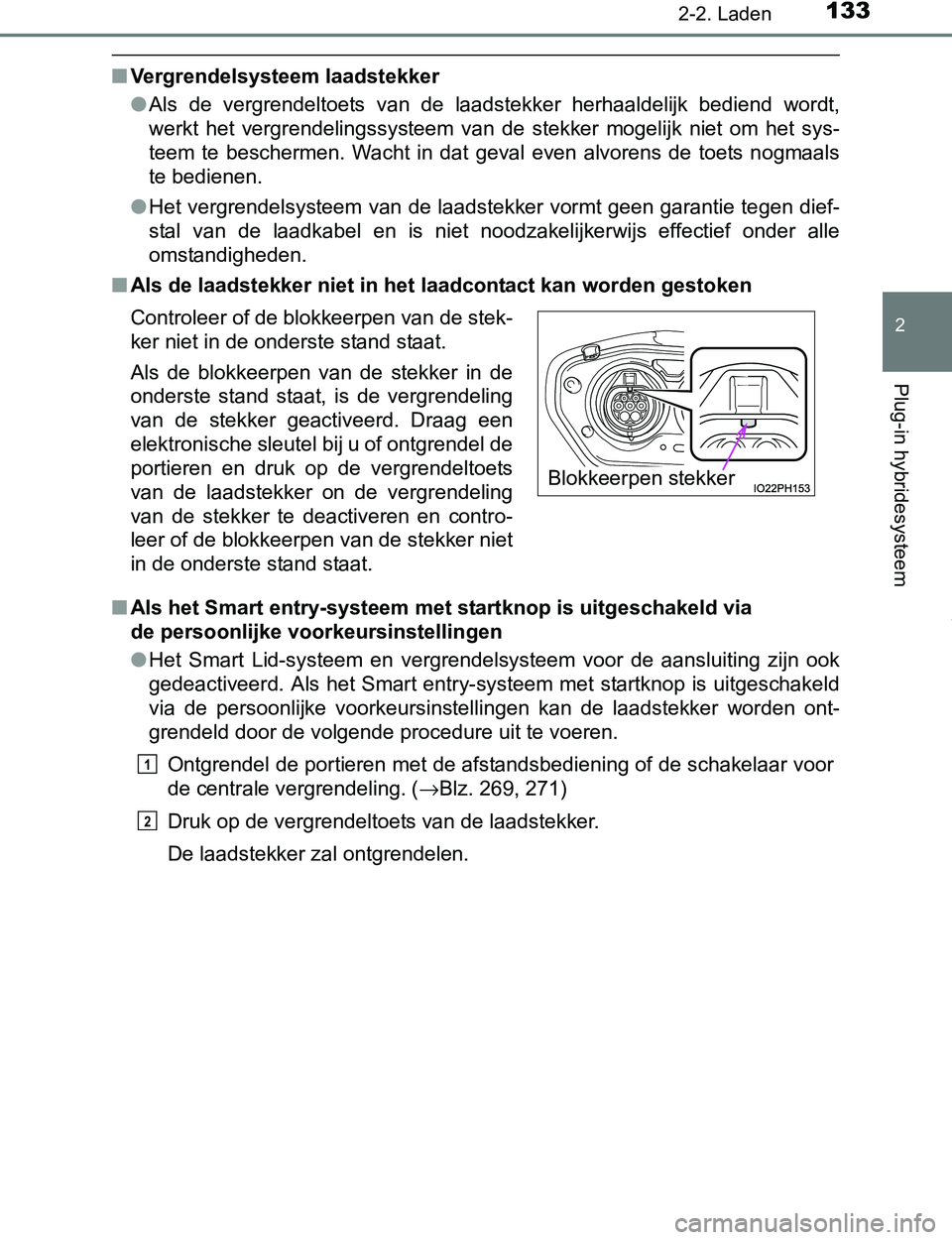

■Vergrendelsysteem laadstekker
●Als de vergrendeltoets van de laadstekker herhaaldelijk bediend wordt,
werkt het vergrendelingssysteem van de stekker mogelijk niet om het sys-
teem te beschermen. Wacht in dat geval even alvorens de toets nogmaals
te bedienen.
●Het vergrendelsysteem van de laadstekker vormt geen garantie tegen dief-
stal van de laadkabel en is niet noodzakelijkerwijs effectief onder alle
omstandigheden.
■Als de laadstekker niet in het laadcontact kan worden gestoken
■Als het Smart entry-systeem met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellingen
●Het Smart Lid-systeem en vergrendelsysteem voor de aansluiting zijn ook
gedeactiveerd. Als het Smart entry-systeem met startknop is uitgeschakeld
via de persoonlijke voorkeursinstellingen kan de laadstekker worden ont-
grendeld door de volgende procedure uit te voeren.
Ontgrendel de portieren met de afstandsbediening of de schakelaar voor
de centrale vergrendeling. (→Blz. 269, 271)
Druk op de vergrendeltoets van de laadstekker.
De laadstekker zal ontgrendelen. Controleer of de blokkeerpen van de stek-
ker niet in de onderste stand staat.
Als de blokkeerpen van de stekker in de
onderste stand staat, is de vergrendeling
van de stekker geactiveerd. Draag een
elektronische sleutel bij u of ontgrendel de
portieren en druk op de vergrendeltoets
van de laadstekker on de vergrendeling
van de stekker te deactiveren en contro-
leer of de blokkeerpen van de stekker niet
in de onderste stand staat.
Blokkeerpen stekker
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 133 Wednesday, December 14, 2016 1:05 PM

1342-2. Laden

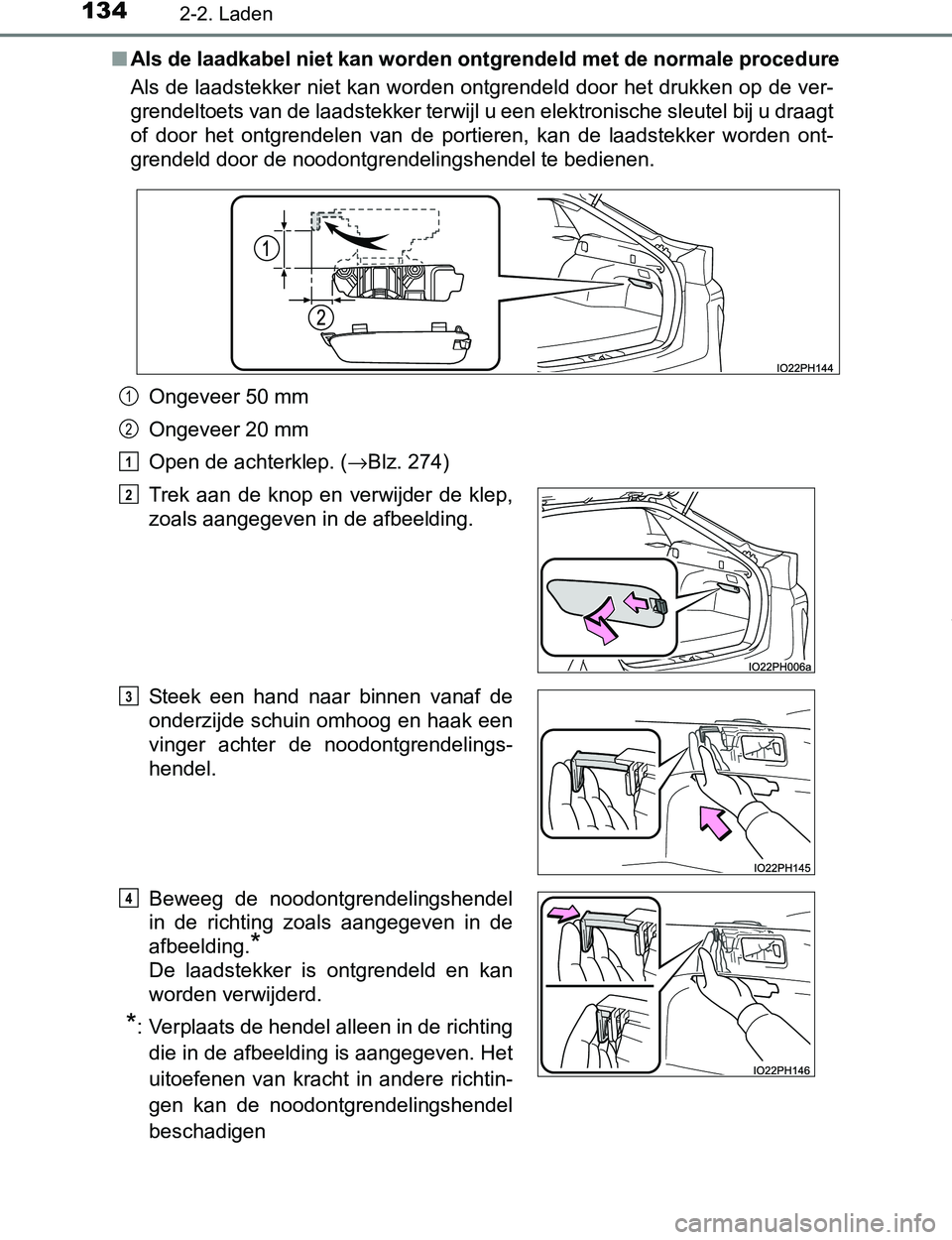

PRIUS PHV_OM_OM47A89E_(EE)■Als de laadkabel niet kan worden ontgrendeld met de normale procedure
Als de laadstekker niet kan worden ontgrendeld door het drukken op de ver-
grendeltoets van de laadstekker terwijl u een elektronische sleutel bij u draagt
of door het ontgrendelen van de portieren, kan de laadstekker worden ont-
<004a00550048005100470048004f00470003004700520052005500030047004800030051005200520047005200510057004a00550048005100470048004f004c0051004a0056004b0048005100470048004f0003005700480003004500480047004c004800
51004800510011[
Ongeveer 50 mm
Ongeveer 20 mm
Open de achterklep. (→Blz. 274)
Trek aan de knop en verwijder de klep,
zoals aangegeven in de afbeelding.
Steek een hand naar binnen vanaf de
onderzijde schuin omhoog en haak een
vinger achter de noodontgrendelings-
hendel.
Beweeg de noodontgrendelingshendel
in de richting zoals aangegeven in de
afbeelding.
*
De laadstekker is ontgrendeld en kan
worden verwijderd.
*: Verplaats de hendel alleen in de richting
die in de afbeelding is aangegeven. Het
uitoefenen van kracht in andere richtin-
gen kan de noodontgrendelingshendel
beschadigen
1
2
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 134 Wednesday, December 14, 2016 1:05 PM

1352-2. Laden
2
Plug-in hybridesysteem

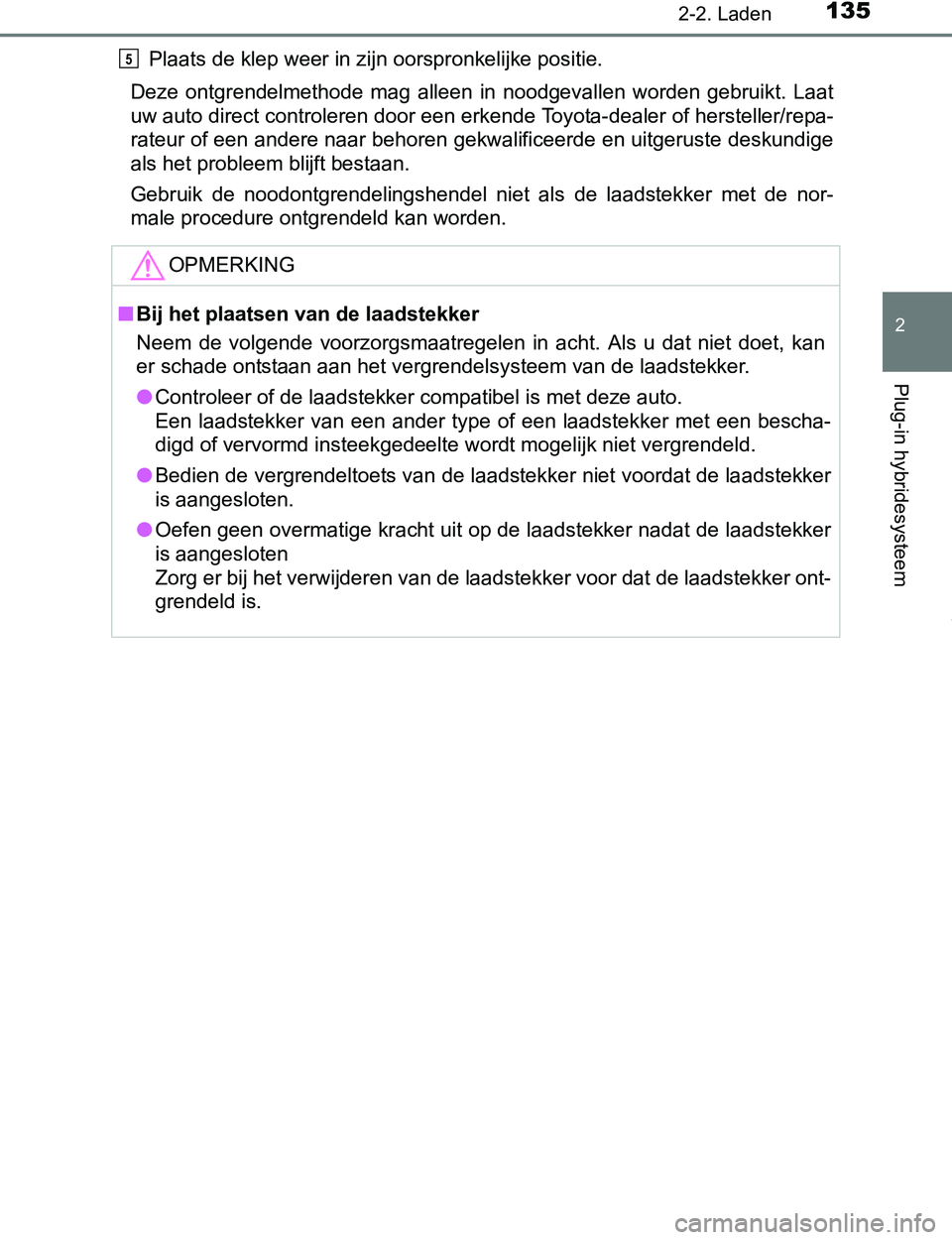

PRIUS PHV_OM_OM47A89E_(EE)Plaats de klep weer in zijn oorspronkelijke positie.
Deze ontgrendelmethode mag alleen in noodgevallen worden gebruikt. Laat
uw auto direct controleren door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als het probleem blijft bestaan.
Gebruik de noodontgrendelingshendel niet als de laadstekker met de nor-
male procedure ontgrendeld kan worden.
OPMERKING
■Bij het plaatsen van de laadstekker
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kan
er schade ontstaan aan het vergrendelsysteem van de laadstekker.
●Controleer of de laadstekker compatibel is met deze auto.
Een laadstekker van een ander type of een laadstekker met een bescha-
digd of vervormd insteekgedeelte wordt mogelijk niet vergrendeld.
●Bedien de vergrendeltoets van de laadstekker niet voordat de laadstekker
is aangesloten.
●Oefen geen overmatige kracht uit op de laadstekker nadat de laadstekker
is aangesloten
Zorg er bij het verwijderen van de laadstekker voor dat de laadstekker ont-
grendeld is.
5
PRIUS PHV_OM_OM47A89E_(EE).book Page 135 Wednesday, December 14, 2016 1:05 PM

1362-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

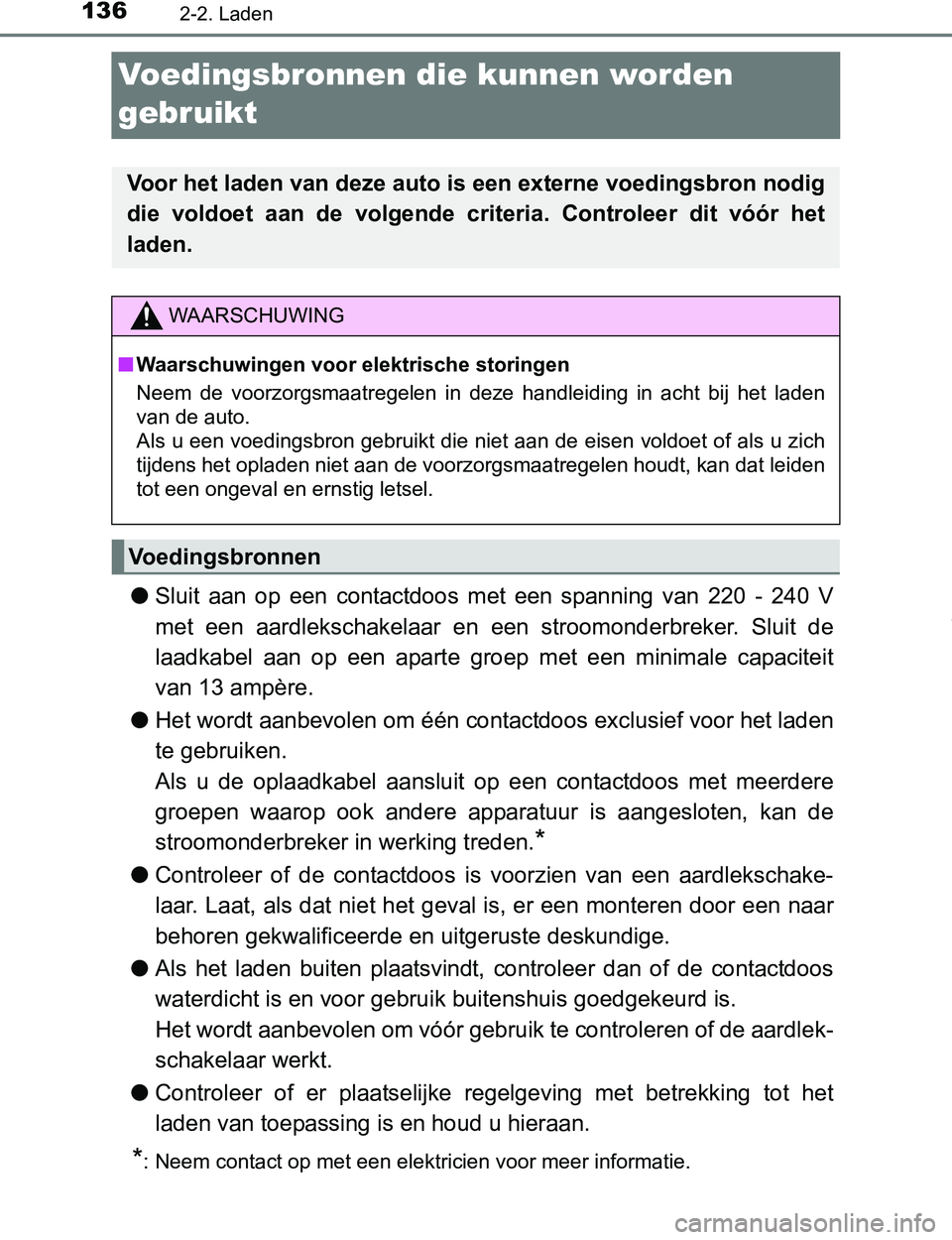

Voedingsbronnen die kunnen worden
gebruikt
●Sluit aan op een contactdoos met een spanning van 220 - 240 V
met een aardlekschakelaar en een stroomonderbreker. Sluit de
laadkabel aan op een aparte groep met een minimale capaciteit
van 13 ampère.
●Het wordt aanbevolen om één contactdoos exclusief voor het laden
te gebruiken.
Als u de oplaadkabel aansluit op een contactdoos met meerdere
groepen waarop ook andere apparatuur is aangesloten, kan de
stroomonderbreker in werking treden.
*
●Controleer of de contactdoos is voorzien van een aardlekschake-
laar. Laat, als dat niet het geval is, er een monteren door een naar
behoren gekwalificeerde en uitgeruste deskundige.
●Als het laden buiten plaatsvindt, controleer dan of de contactdoos
waterdicht is en voor gebruik buitenshuis goedgekeurd is.
Het wordt aanbevolen om vóór gebruik te controleren of de aardlek-
schakelaar werkt.
●Controleer of er plaatselijke regelgeving met betrekking tot het
laden van toepassing is en houd u hieraan.
*: Neem contact op met een elektricien voor meer informatie.
Voor het laden van deze auto is een externe voedingsbron nodig
die voldoet aan de volgende criteria. Controleer dit vóór het
laden.
WAARSCHUWING
■Waarschuwingen voor elektrische storingen
Neem de voorzorgsmaatregelen in deze handleiding in acht bij het laden
van de auto.
Als u een voedingsbron gebruikt die niet aan de eisen voldoet of als u zich
tijdens het opladen niet aan de voorzorgsmaatregelen houdt, kan dat leiden
tot een ongeval en ernstig letsel.
Voedingsbronnen
PRIUS PHV_OM_OM47A89E_(EE).book Page 136 Wednesday, December 14, 2016 1:05 PM

1372-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

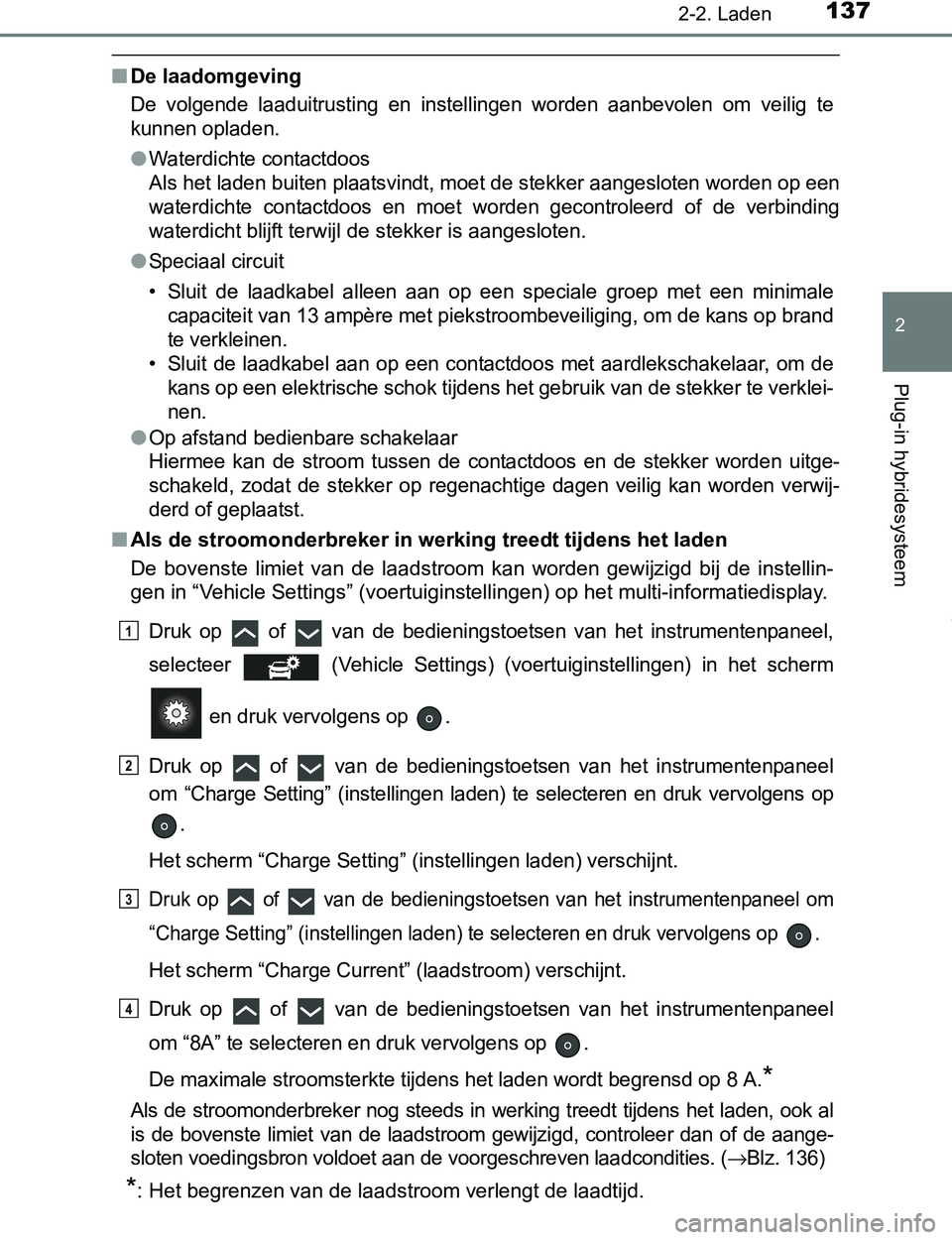

■De laadomgeving
De volgende laaduitrusting en instellingen worden aanbevolen om veilig te
kunnen opladen.
●Waterdichte contactdoos
Als het laden buiten plaatsvindt, moet de stekker aangesloten worden op een
waterdichte contactdoos en moet worden gecontroleerd of de verbinding
waterdicht blijf
t terwijl de stekker is aangesloten.
●
Speciaal circuit
• Sluit de laadkabel alleen aan op een speciale groep met een minimale
capaciteit van 13 ampère met piekstroombeveiliging, om de kans op brand
te verkleinen.
• Sluit de laadkabel aan op een contactdoos met aardlekschakelaar, o m d e
kans op een elektrische schok tijdens het gebruik van de stekker te verklei-
nen.
●Op afstand bedienbare schakelaar
Hiermee kan de stroom tussen de contactdoos en de stekker worden uitge-
schakeld, zodat de stekker op regenachtige dagen veilig kan worden verwij-
derd of geplaatst.
■Als de stroomonderbreker in werking treedt tijdens het laden
De bovenste limiet van de laadstroom kan worden gewijzigd bij de instellin-
gen in “Vehicle Settings” (voertuiginstellingen) op het multi-informatiedisplay.
Druk op of van de bedieningstoetsen van het instrumentenpaneel,
selecteer (Vehicle Settings) (voertuiginstellingen) in het scherm
en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om “Charge Setting” (instellingen laden) te selecteren en druk vervolgens op
.
Het scherm “Charge Setting” (instellingen laden) verschijnt.
Druk op of van de bedieningstoetsen van het instrumentenpaneel om
“Charge Setting” (instellingen laden) te selecteren en druk vervolgens op .
Het scherm “Charge Current” (laadstroom) verschijnt.
Druk op of van de bedieningstoetsen van het instrumentenpaneel
om “8A” te selecteren en druk vervolgens op .
De maximale stroomsterkte tijdens het laden wordt begrensd op 8 A.
*
Als de stroomonderbreker nog steeds in werking treedt tijdens het laden, ook al
is de bovenste limiet van de laadstroom gewijzigd, controleer dan of de aange-
sloten voedingsbron voldoet aan de voorgeschreven laadcondities. (
→Blz. 136)
*: Het begrenzen van de laadstroom verlengt de laadtijd.
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 137 Wednesday, December 14, 2016 1:05 PM

1382-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

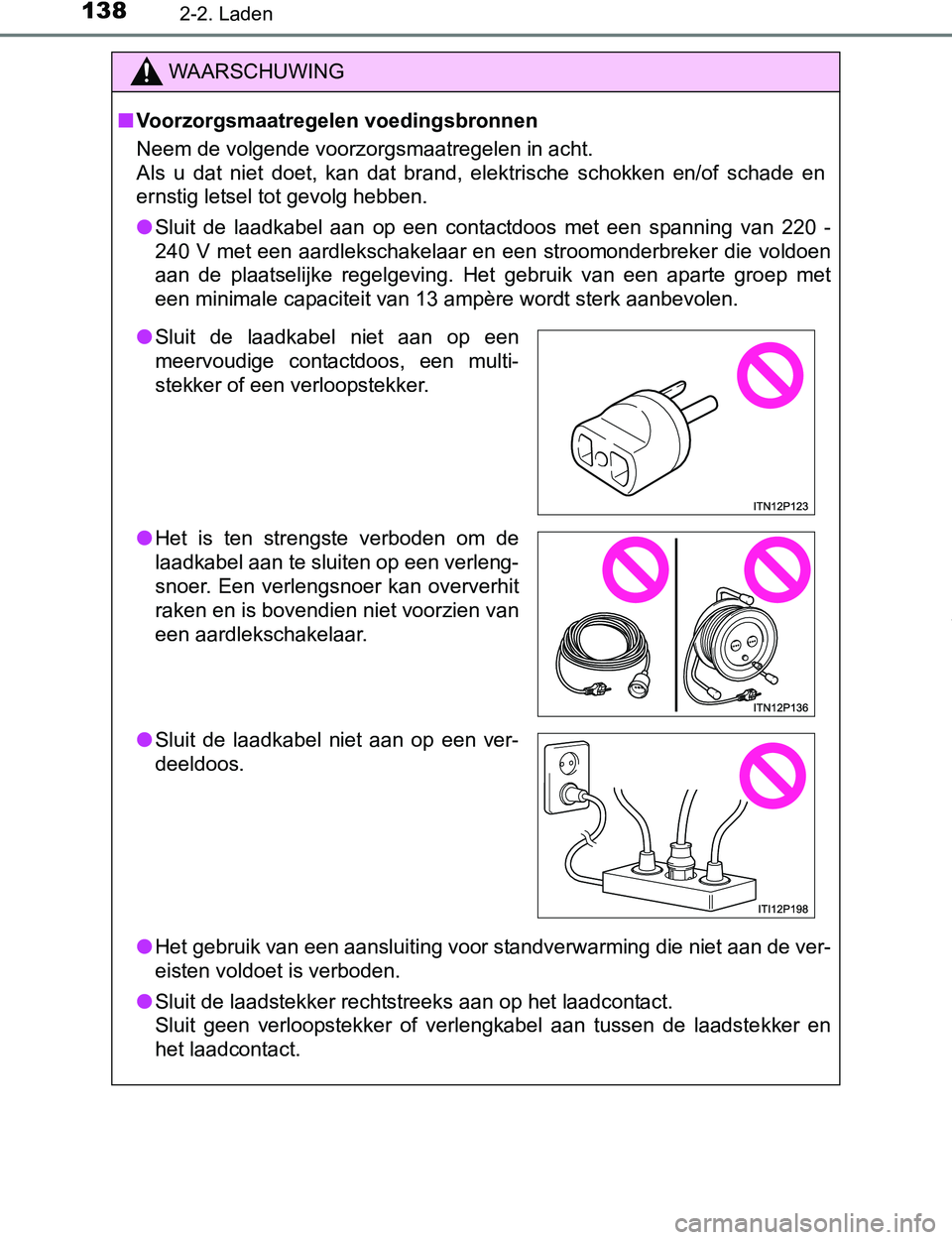

WAARSCHUWING
■Voorzorgsmaatregelen voedingsbronnen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kan dat brand, elektrische schokken en/of schade en
ernstig letsel tot gevolg hebben.
●Sluit de laadkabel aan op een contactdoos met een spanning van 220 -
240 V met een aardlekschakelaar en een stroomonderbreker die voldoen
aan de plaatselijke regelgeving. Het gebruik van een aparte groep met
een minimale capaciteit van 13 ampère wordt sterk aanbevolen.
●Het gebruik van een aansluiting voor standverwarming die niet aan de ver-
eisten voldoet is verboden.
●Sluit de laadstekker rechtstreeks aan op het laadcontact.
Sluit geen verloopstekker of verlengkabel aan tussen de laadstekker en
het laadcontact.
●Sluit de laadkabel niet aan op een
meervoudige contactdoos, een multi-
stekker of een verloopstekker.
●Het is ten strengste verboden om de
laadkabel aan te sluiten op een verleng-
snoer. Een verlengsnoer kan oververhit
raken en is bovendien niet voorzien van
een aardlekschakelaar.
●Sluit de laadkabel niet aan op een ver-
deeldoos.
PRIUS PHV_OM_OM47A89E_(EE).book Page 138 Wednesday, December 14, 2016 1:05 PM

139
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

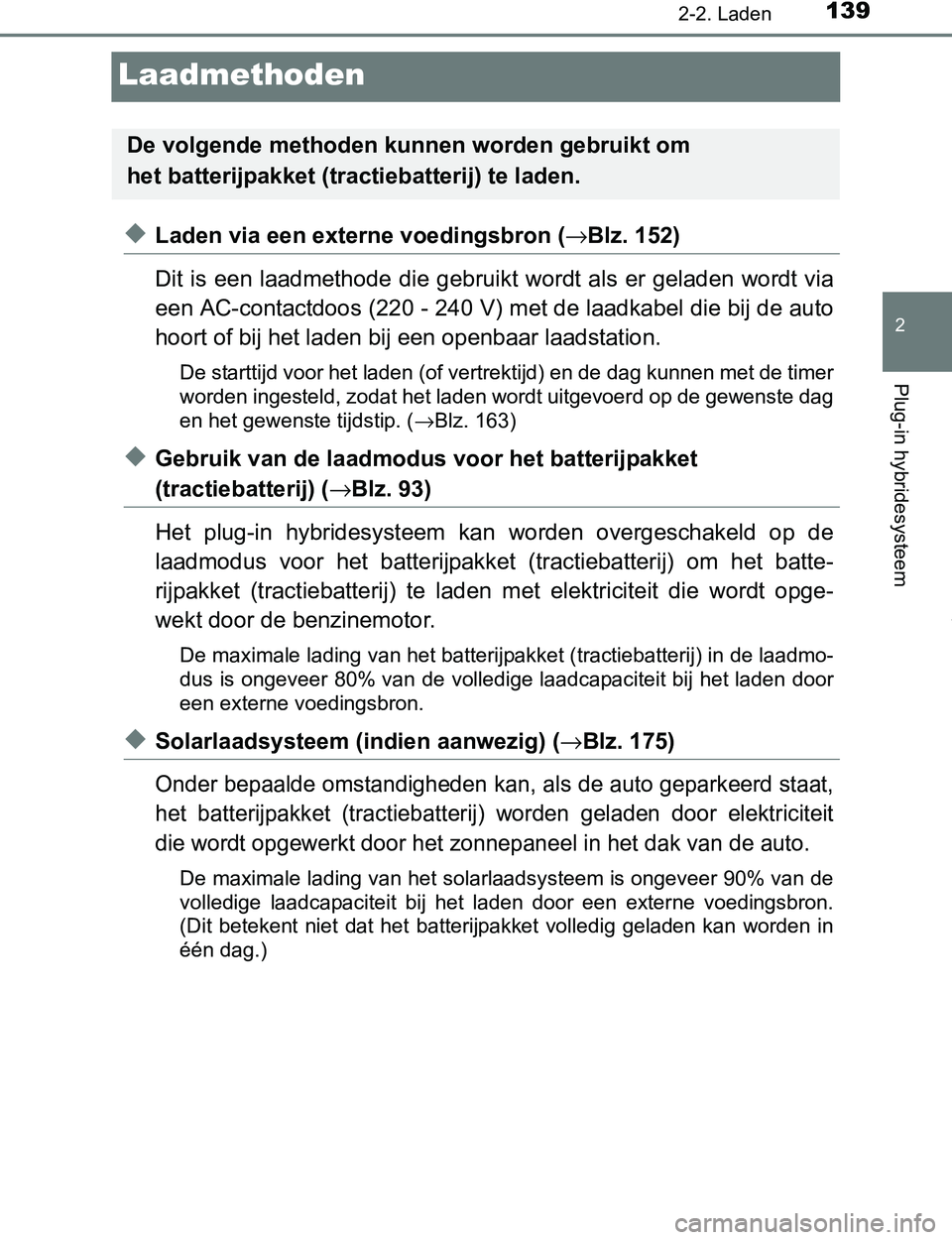

Laadmethoden
◆Laden via een externe voedingsbron (→Blz. 152)
Dit is een laadmethode die gebruikt wordt als er geladen wordt via
een AC-contactdoos (220 - 240 V) met de laadkabel die bij de auto
hoort of bij het laden bij een openbaar laadstation.
De starttijd voor het laden (of vertrektijd) en de dag kunnen met de timer
worden ingesteld, zodat het laden wordt uitgevoerd op de gewenste dag
en het gewenste tijdstip. (→Blz. 163)
◆Gebruik van de laadmodus voor het batterijpakket
(tractiebatterij) (→Blz. 93)
Het plug-in hybridesysteem kan worden overgeschakeld op de
laadmodus voor het batterijpakket (tractiebatterij) om het batte-
rijpakket (tractiebatterij) te laden met elektriciteit die wordt opge-
wekt door de benzinemotor.
De maximale lading van het batterijpakket (tractiebatterij) in de laadmo-
dus is ongeveer 80% van de volledige laadcapaciteit bij het laden door
een externe voedingsbron.
◆Solarlaadsysteem (indien aanwezig) (→Blz. 175)
Onder bepaalde omstandigheden kan, als de auto geparkeerd staat,
het batterijpakket (tractiebatterij) worden geladen door elektriciteit
die wordt opgewerkt door het zonnepaneel in het dak van de auto.
De maximale lading van het solarlaadsysteem is ongeveer 90% van de
volledige laadcapaciteit bij het laden door een externe voedingsbron.
(Dit betekent niet dat het batterijpakket volledig geladen kan worden in
één dag.)
De volgende methoden kunnen worden gebruikt om
het batterijpakket (tractiebatterij) te laden.
PRIUS PHV_OM_OM47A89E_(EE).book Page 139 Wednesday, December 14, 2016 1:05 PM

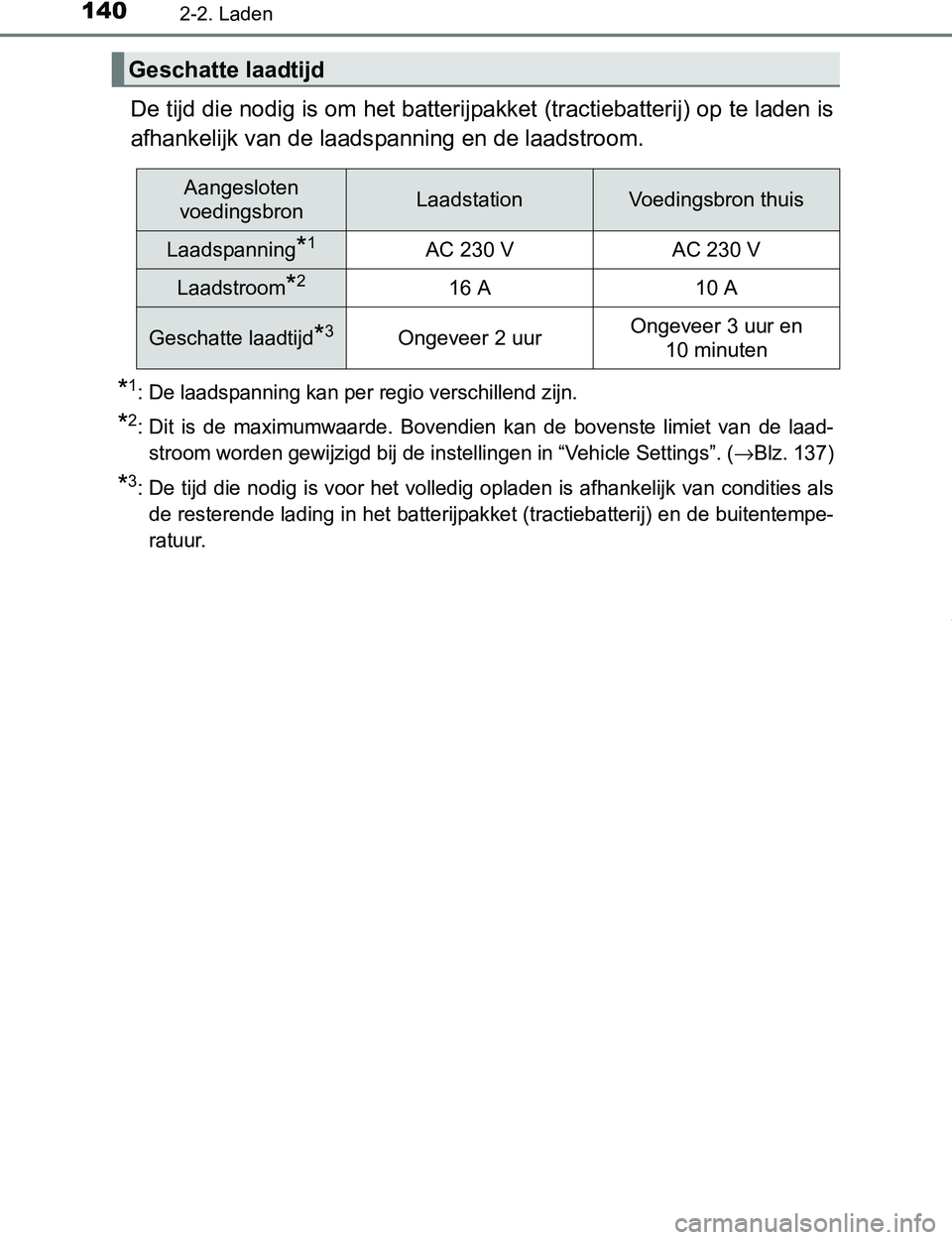

1402-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)
De tijd die nodig is om het batterijpakket (tractiebatterij) op te laden is
afhankelijk van de laadspanning en de laadstroom.
*1: De laadspanning kan per regio verschillend zijn.
*2: Dit is de maximumwaarde. Bovendien kan de bovenste limiet van de laad-
stroom worden gewijzigd bij de instellingen in “Vehicle Settings”. (
→Blz. 137)
*3: De tijd die nodig is voor het volledig opladen is afhankelijk van condities als
de resterende lading in het batterijpakket (tractiebatterij) en de buitentempe-
ratuur.
Geschatte laadtijd
Aangesloten
voedingsbronLaadstationVoedingsbron thuis
Laadspanning*1AC 230 VAC 230 V
Laadstroom*216 A10 A
Geschatte laadtijd*3Ongeveer 2 uurOngeveer 3 uur en
10 minuten
PRIUS PHV_OM_OM47A89E_(EE).book Page 140 Wednesday, December 14, 2016 1:05 PM
