TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)

1612-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

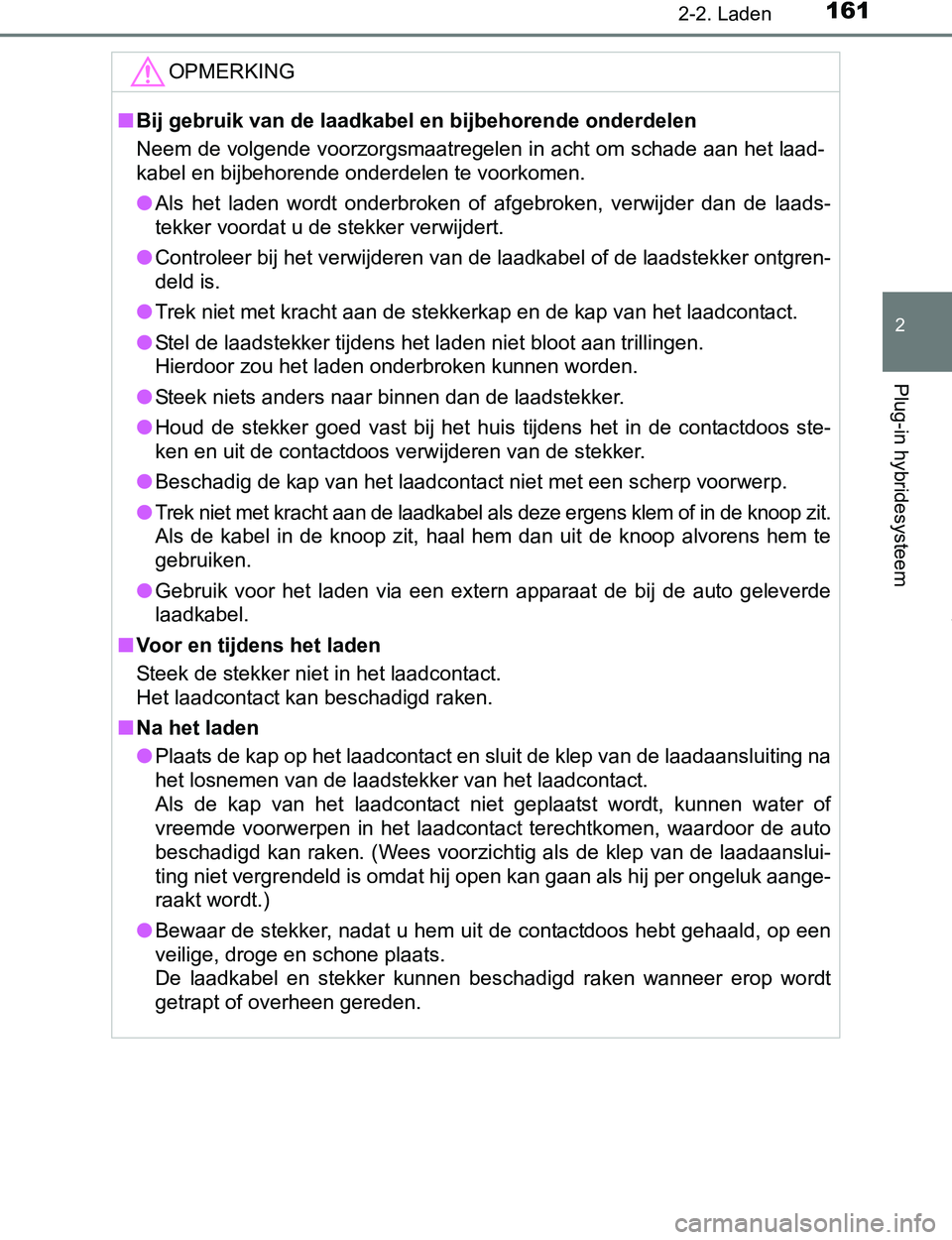

OPMERKING
■Bij gebruik van de laadkabel en bijbehorende onderdelen
Neem de volgende voorzorgsmaatregelen in acht om schade aan het laad-
kabel en bijbehorende onderdelen te voorkomen.
●Als het laden wordt onderbroken of afgebroken, verwijder dan de laads-
tekker voordat u de stekker verwijdert.
●Controleer bij het verwijderen van de laadkabel of de laadstekker ontgren-
deld is.
●Trek niet met kracht aan de stekkerkap en de kap van het laadcontact.
●Stel de laadstekker tijdens het laden niet bloot aan trillingen.
Hierdoor zou het laden onderbroken kunnen worden.
●Steek niets anders naar binnen dan de laadstekker.
●Houd de stekker goed vast bij het huis tijdens het in de contactdoos ste-
ken en uit de contactdoos verwijderen van de stekker.
●Beschadig de kap van het laadcontact niet met een scherp voorwerp.
●
Trek niet met kracht aan de laadkabel als deze ergens klem of in de knoop zit.
Als de kabel in de knoop zit, haal hem dan uit de knoop alvorens hem te
gebruiken.
●Gebruik voor het laden via een extern apparaat de bij de auto geleverde
laadkabel.
■Voor en tijdens het laden
Steek de stekker niet in het laadcontact.
Het laadcontact kan beschadigd raken.
■Na het laden
●Plaats de kap op het laadcontact en sluit de klep van de laadaansluiting na
het losnemen van de laadstekker van het laadcontact.
Als de kap van het laadcontact niet geplaatst wordt, kunnen water of
vreemde voorwerpen in het laadcontact terechtkomen, waardoor de auto
beschadigd kan raken. (Wees voorzichtig als de klep van de laadaanslui-
ting niet vergrendeld is omdat hij open kan gaan als hij per ongeluk aange-
raakt wordt.)
●Bewaar de stekker, nadat u hem uit de contactdoos hebt gehaald, op een
veilige, droge en schone plaats.
De laadkabel en stekker kunnen beschadigd raken wanneer erop wordt
getrapt of overheen gereden.
PRIUS PHV_OM_OM47A89E_(EE).book Page 161 Wednesday, December 14, 2016 1:05 PM

1622-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

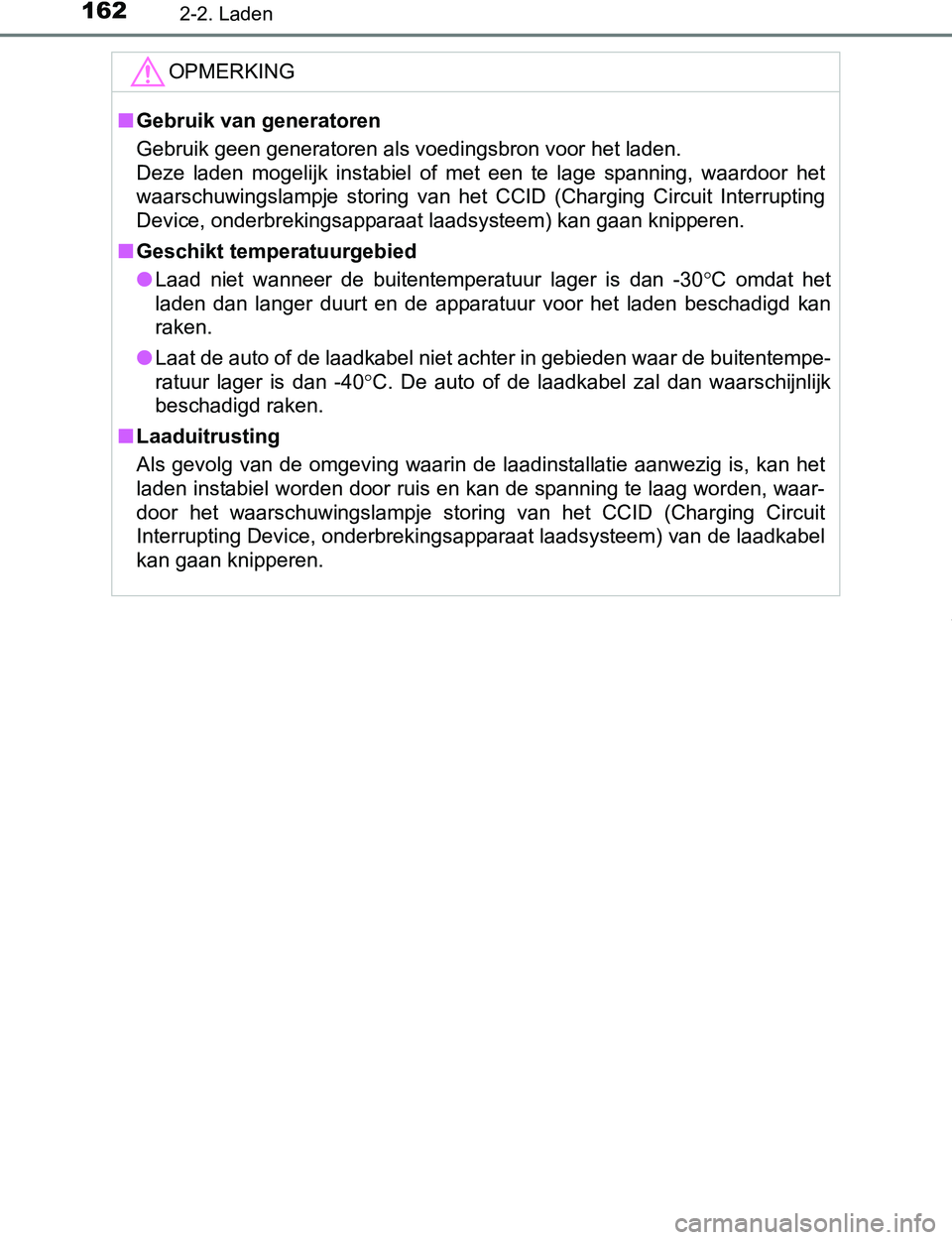

OPMERKING
■Gebruik van generatoren
<002a0048004500550058004c004e0003004a0048004800510003004a004800510048005500440057005200550048005100030044004f005600030059005200480047004c0051004a00560045005500520051000300590052005200550003004b0048005700
03004f00440047004800510011[
Deze laden mogelijk instabiel of met een te lage spanning, waardoor het
waarschuwingslampje storing van het CCID (Charging Circuit Interrupting
Device, onderbrekingsapparaat laadsysteem) kan gaan knipperen.
■Geschikt temperatuurgebied
●Laad niet wanneer de buitentemperatuur lager is dan -30°C omdat het
laden dan langer duurt en de apparatuur voor het laden beschadigd kan
raken.
●Laat de auto of de laadkabel niet achter in gebieden waar de buitentempe-
ratuur lager is dan -40°C. De auto of de laadkabel zal dan waarschijnlijk
beschadigd raken.
■Laaduitrusting
Als gevolg van de omgeving waarin de laadinstallatie aanwezig is, kan het
laden instabiel worden door ruis en kan de spanning te laag worden, waar-
door het waarschuwingslampje storing van het CCID (Charging Circuit
Interrupting Device, onderbrekingsapparaat laadsysteem) van de laadkabel
kan gaan knipperen.
PRIUS PHV_OM_OM47A89E_(EE).book Page 162 Wednesday, December 14, 2016 1:05 PM

163
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

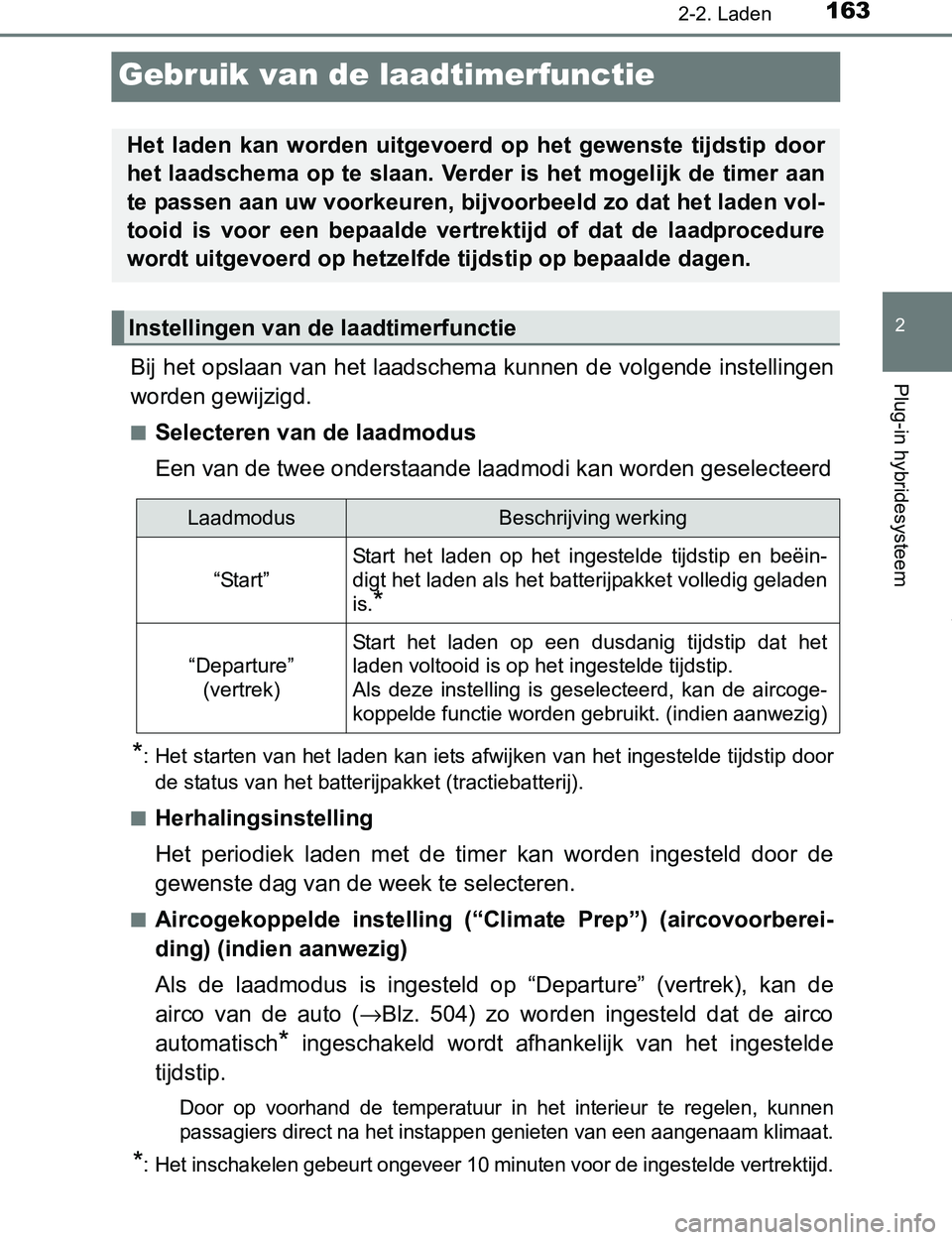

Gebruik van de laadtimerfunctie
Bij het opslaan van het laadschema kunnen de volgende instellingen
worden gewijzigd.
■Selecteren van de laadmodus
Een van de twee onderstaande laadmodi kan worden geselecteerd
*: Het starten van het laden kan iets afwijken van het ingestelde tijdstip door
de status van het batterijpakket (tractiebatterij).
■
Herhalingsinstelling
Het periodiek laden met de timer kan worden ingesteld door de
gewenste dag van de week te selecteren.
■Aircogekoppelde instelling (“Climate Prep”) (aircovoorberei-
ding) (indien aanwezig)
Als de laadmodus is ingesteld op “Departure” (vertrek), kan de
airco van de auto (→Blz. 504) zo worden ingesteld dat de airco
automatisch
* ingeschakeld wordt afhankelijk van het ingestelde
tijdstip.
Door op voorhand de temperatuur in het interieur te regelen, kunnen
passagiers direct na het instappen genieten van een aangenaam klimaat.
*: Het inschakelen gebeurt ongeveer 10 minuten voor de ingestelde vertrektijd.
Het laden kan worden uitgevoerd op het gewenste tijdstip door
het laadschema op te slaan. Verder is het mogelijk de timer aan
te passen aan uw voorkeuren, bijvoorbeeld zo dat het laden vol-
tooid is voor een bepaalde vertrektijd of dat de laadprocedure
wordt uitgevoerd op hetzelfde tijdstip op bepaalde dagen.
Instellingen van de laadtimerfunctie
LaadmodusBeschrijving werking
“Start”
Start het laden op het ingestelde tijdstip en beëin-
digt het laden als het batterijpakket volledig geladen
is.
*
“Departure”
(vertrek)
Start het laden op een dusdanig tijdstip dat het
laden voltooid is op het ingestelde tijdstip.
Als deze instelling is geselecteerd, kan de aircoge-
koppelde functie worden gebruikt. (indien aanwezig)
PRIUS PHV_OM_OM47A89E_(EE).book Page 163 Wednesday, December 14, 2016 1:05 PM

1642-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)■

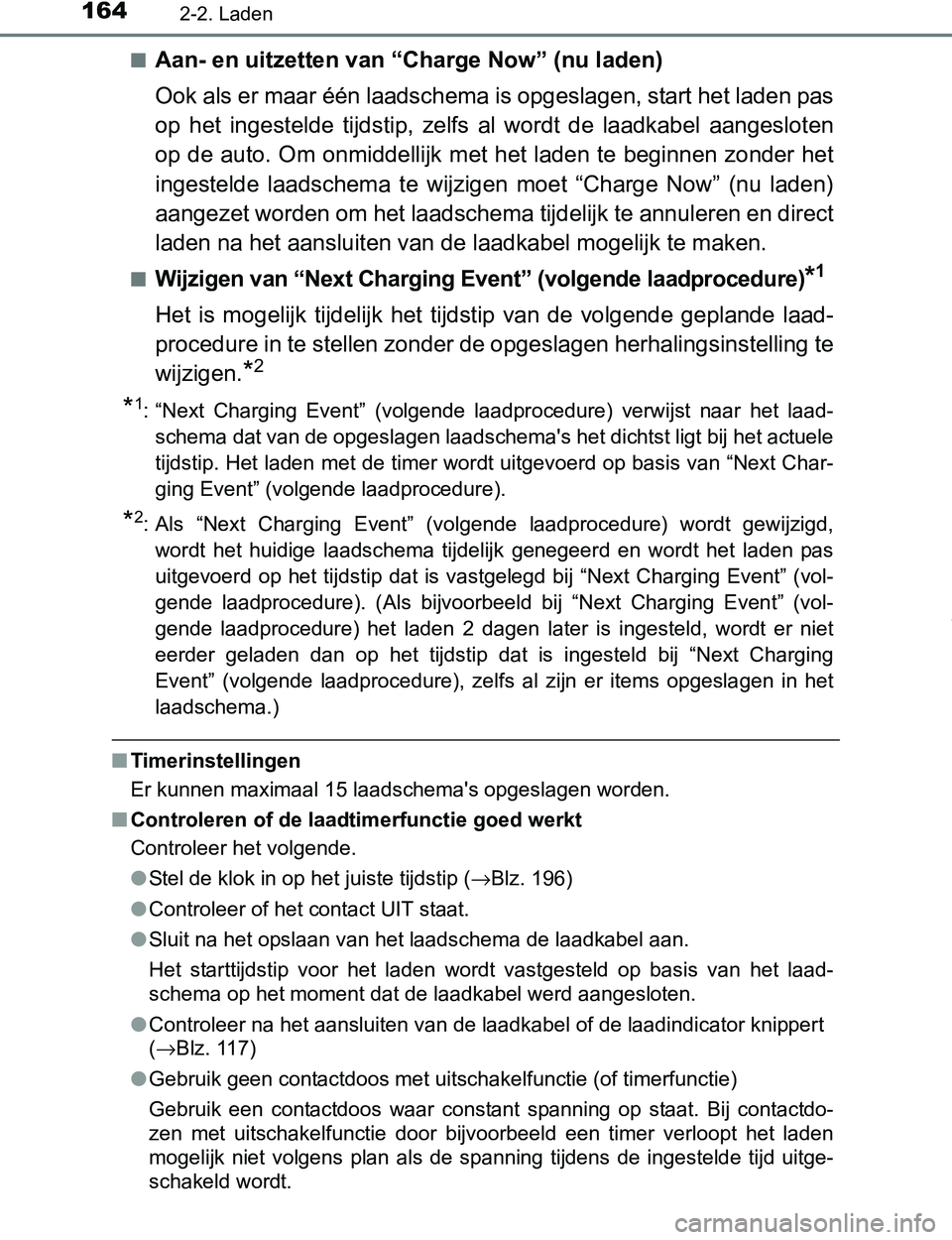

Aan- en uitzetten van “Charge Now” (nu laden)
Ook als er maar één laadschema is opgeslagen, start het laden pas
op het ingestelde tijdstip, zelfs al wordt de laadkabel aangesloten
op de auto. Om onmiddellijk met het laden te beginnen zonder het
ingestelde laadschema te wijzigen moet “Charge Now” (nu laden)
aangezet worden om het laadschema tijdelijk te annuleren en direct
laden na het aansluiten van de laadkabel mogelijk te maken.
■Wijzigen van “Next Charging Event” (volgende laadprocedure)*1
Het is mogelijk tijdelijk het tijdstip van de volgende geplande laad-
procedure in te stellen zonder de opgeslagen herhalingsinstelling te
wijzigen.
*2
*1: “Next Charging Event” (volgende laadprocedure) verwijst naar het laad-
schema dat van de opgeslagen laadschema's het dichtst ligt bij het actuele
tijdstip. Het laden met de timer wordt uitgevoerd op basis van “Next Char-
ging Event” (volgende laadprocedure).
*2: Als “Next Charging Event” (volgende laadprocedure) wordt gewijzigd,
wordt het huidige laadschema tijdelijk genegeerd en wordt het laden pas
uitgevoerd op het tijdstip dat is vastgelegd bij “Next Charging Event” (vol-
gende laadprocedure). (Als bijvoorbeeld bij “Next Charging Event” (vol-
gende laadprocedure) het laden 2 dagen later is ingesteld, wordt er niet
eerder geladen dan op het tijdstip dat is ingesteld bij “Next Charging
Event” (volgende laadprocedure), zelfs al zijn er items opgeslagen in het
laadschema.)
■Timerinstellingen
Er kunnen maximaal 15 laadschema's opgeslagen worden.
■Controleren of de laadtimerfunctie goed werkt
Controleer het volgende.
●Stel de klok in op het juiste tijdstip (→Blz. 196)
●Controleer of het contact UIT staat.
●Sluit na het opslaan van het laadschema de laadkabel aan.
Het starttijdstip voor het laden wordt vastgesteld op basis van het laad-
schema op het moment dat de laadkabel werd aangesloten.
●<002600520051005700550052004f0048004800550003005100440003004b0048005700030044004400510056004f0058004c00570048005100030059004400510003004700480003004f004400440047004e004400450048004f0003005200490003004700
480003004f004400440047004c00510047004c004600440057[or knippert
(→Blz. 117)
●Gebruik geen contactdoos met uitschakelfunctie (of timerfunctie)
Gebruik een contactdoos waar constant spanning op staat. Bij contactdo-
zen met uitschakelfunctie door bijvoorbeeld een timer verloopt het laden
mogelijk niet volgens plan als de spanning tijdens de ingestelde tijd uitge-
schakeld wordt.
PRIUS PHV_OM_OM47A89E_(EE).book Page 164 Wednesday, December 14, 2016 1:05 PM

1652-2. Laden
2
Plug-in hybridesysteem

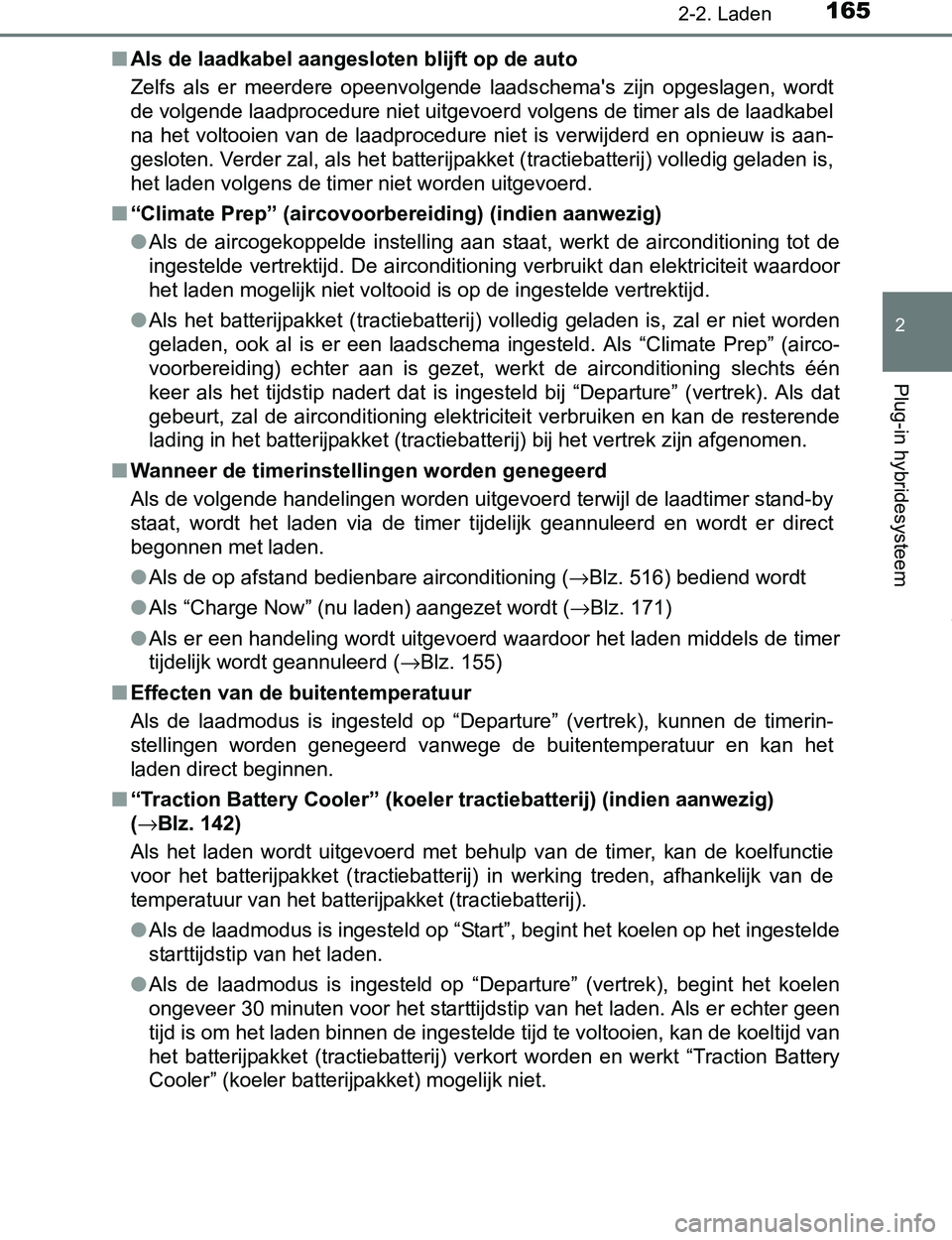

PRIUS PHV_OM_OM47A89E_(EE)■Als de laadkabel aangesloten blijft op de auto
Zelfs als er meerdere opeenvolgende laadschema's zijn opgeslagen, wordt
de volgende laadprocedure niet uitgevoerd volgens de timer als de laadkabel
na het voltooien van de laadprocedure niet is verwijderd en opnieuw is aan-
gesloten. Verder zal, als het batterijpakket (tractiebatterij) volledig geladen is,
het laden volgens de timer niet worden uitgevoerd.
■“Climate Prep” (aircovoorbereiding) (indien aanwezig)
●Als de aircogekoppelde instelling aan staat, werkt de airconditioning tot de
ingestelde vertrektijd. De airconditioning verbruikt dan elektriciteit waardoor
<004b004800570003004f0044004700480051000300500052004a0048004f004c004d004e00030051004c00480057000300590052004f005700520052004c00470003004c00560003005200530003004700480003004c0051004a0048005600570048004f00
4700480003005900480055005700550048004e0057004c004d[d.
●Als het batterijpakket (tractiebatterij) volledig geladen is, zal er niet worden
geladen, ook al is er een laadschema ingesteld. Als “Climate Prep” (airco-
voorbereiding) echter aan is gezet, werkt de airconditioning slechts één
keer als het tijdstip nadert dat is ingesteld bij “Departure” (vertrek). Als dat
gebeurt, zal de airconditioning elektriciteit verbruiken en kan de resterende
lading in het batterijpakket (tractiebatterij) bij het vertrek zijn afgenomen.
■Wanneer de timerinstellingen worden genegeerd
Als de volgende handelingen worden uitgevoerd terwijl de laadtimer stand-by
staat, wordt het laden via de timer tijdelijk geannuleerd en wordt er direct
begonnen met laden.
●Als de op afstand bedienbare airconditioning (→Blz. 516) bediend wordt
●Als “Charge Now” (nu laden) aangezet wordt (→Blz. 171)
●Als er een handeling wordt uitgevoerd waardoor het laden middels de timer
tijdelijk wordt geannuleerd (→Blz. 155)
■Effecten van de buitentemperatuur
Als de laadmodus is ingesteld op “Departure” (vertrek), kunnen de timerin-
stellingen worden genegeerd vanwege de buitentemperatuur en kan het
laden direct beginnen.
■“Traction Battery Cooler” (koeler tractiebatterij) (indien aanwezig)
(→Blz. 142)
Als het laden wordt uitgevoerd met behulp van de timer, kan de koelfunctie
voor het batterijpakket (tractiebatterij) in werking treden, afhankelijk van de
temperatuur van het batterijpakket (tractiebatterij).
●Als de laadmodus is ingesteld op “Start”, begint het koelen op het ingestelde
starttijdstip van het laden.
●Als de laadmodus is ingesteld op “Departure” (vertrek), begint het koelen
ongeveer 30 minuten voor het starttijdstip van het laden. Als er echter geen
tijd is om het laden binnen de ingestelde tijd te voltooien, kan de koeltijd van
het batterijpakket (tractiebatterij) verkort worden en werkt “Traction Battery
Cooler” (koeler batterijpakket) mogelijk niet.
PRIUS PHV_OM_OM47A89E_(EE).book Page 165 Wednesday, December 14, 2016 1:05 PM

1662-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

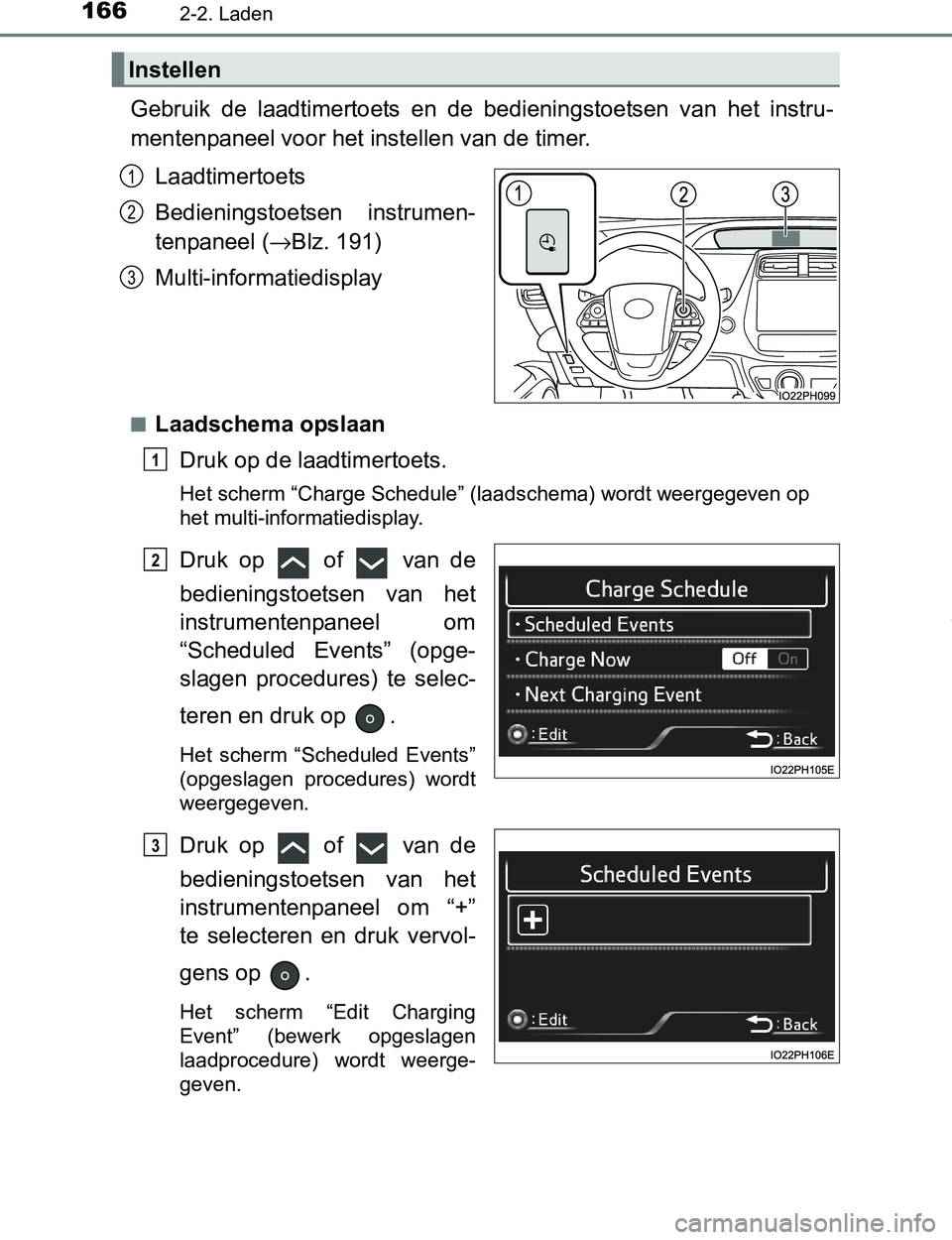

Gebruik de laadtimertoets en de bedieningstoetsen van het instru-
mentenpaneel voor het instellen van de timer.
Laadtimertoets
Bedieningstoetsen instrumen-
tenpaneel (→Blz. 191)
Multi-informatiedisplay
■Laadschema opslaan
Druk op de laadtimertoets.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op
het multi-informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om
“Scheduled Events” (opge-
slagen procedures) te selec-
teren en druk op .
Het scherm “Scheduled Events”
(opgeslagen procedures) wordt
weergegeven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om “+”
te selecteren en druk vervol-
gens op .
Het scherm “Edit Charging
Event” (bewerk opgeslagen
laadprocedure) wordt weerge-
geven.
Instellen
1
2
3
1
2
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 166 Wednesday, December 14, 2016 1:05 PM

1672-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)

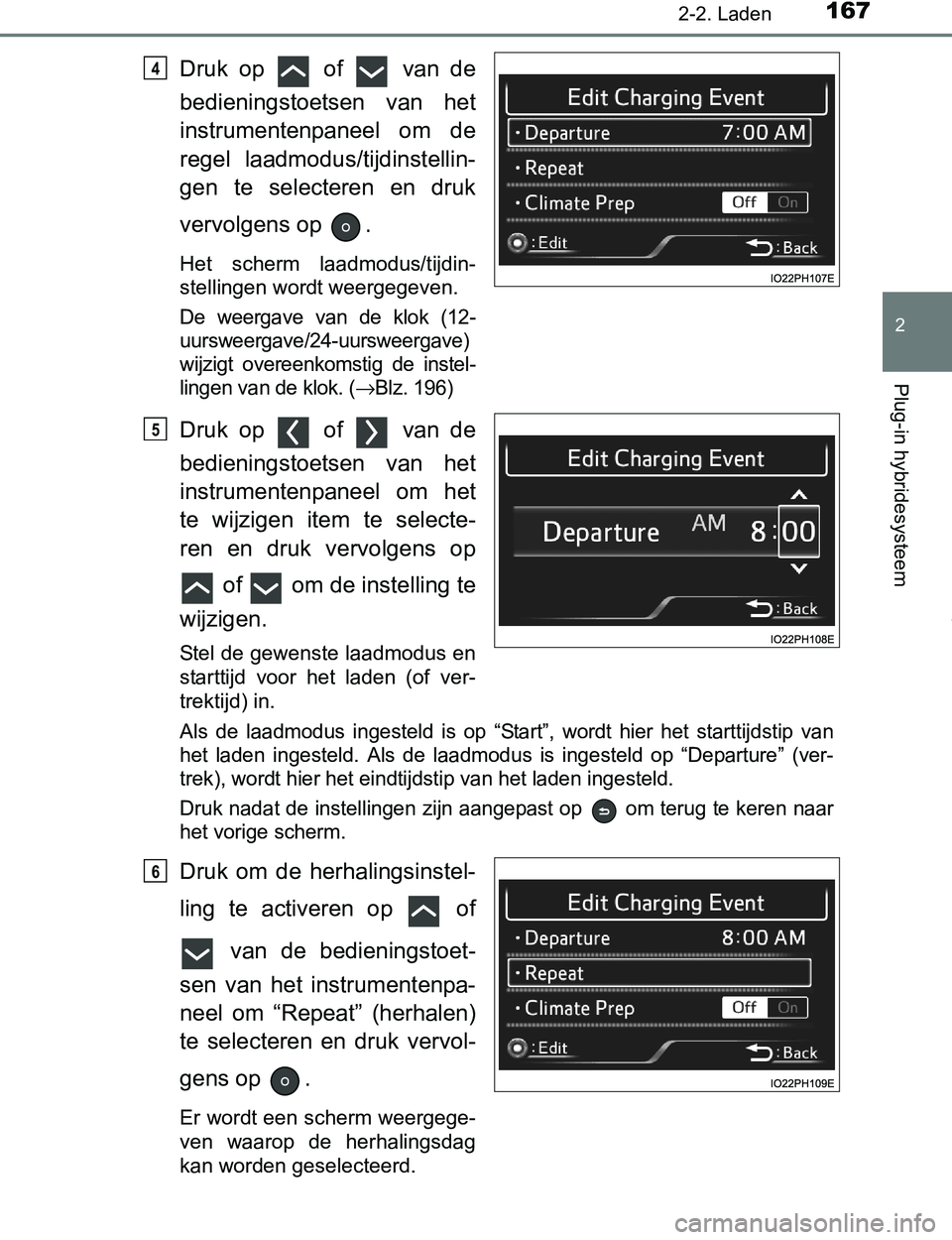

Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om de
regel laadmodus/tijdinstellin-
gen te selecteren en druk
vervolgens op .
Het scherm laadmodus/tijdin-
stellingen wordt weergegeven.
De weergave van de klok (12-
uursweergave/24-uursweergave)
wijzigt overeenkomstig de instel-
lingen van de klok. (
→Blz. 196)
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het
te wijzigen item te selecte-
ren en druk vervolgens op
of om de instelling te
wijzigen.
Stel de gewenste laadmodus en
starttijd voor het laden (of ver-
trektijd) in.
Als de laadmodus ingesteld is op “Start”, wordt hier het starttijdstip van
het laden ingesteld. Als de laadmodus is ingesteld op “Departure” (ver-
trek), wordt hier het eindtijdstip van het laden ingesteld.
Druk nadat de instellingen zijn aangepast op om terug te keren naar
het vorige scherm.
Druk om de herhalingsinstel-
ling te activeren op of
van de bedieningstoet-
sen van het instrumentenpa-
neel om “Repeat” (herhalen)
te selecteren en druk vervol-
gens op .
Er wordt een scherm weergege-
ven waarop de herhalingsdag
kan worden geselecteerd.
4
5
6
PRIUS PHV_OM_OM47A89E_(EE).book Page 167 Wednesday, December 14, 2016 1:05 PM

1682-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

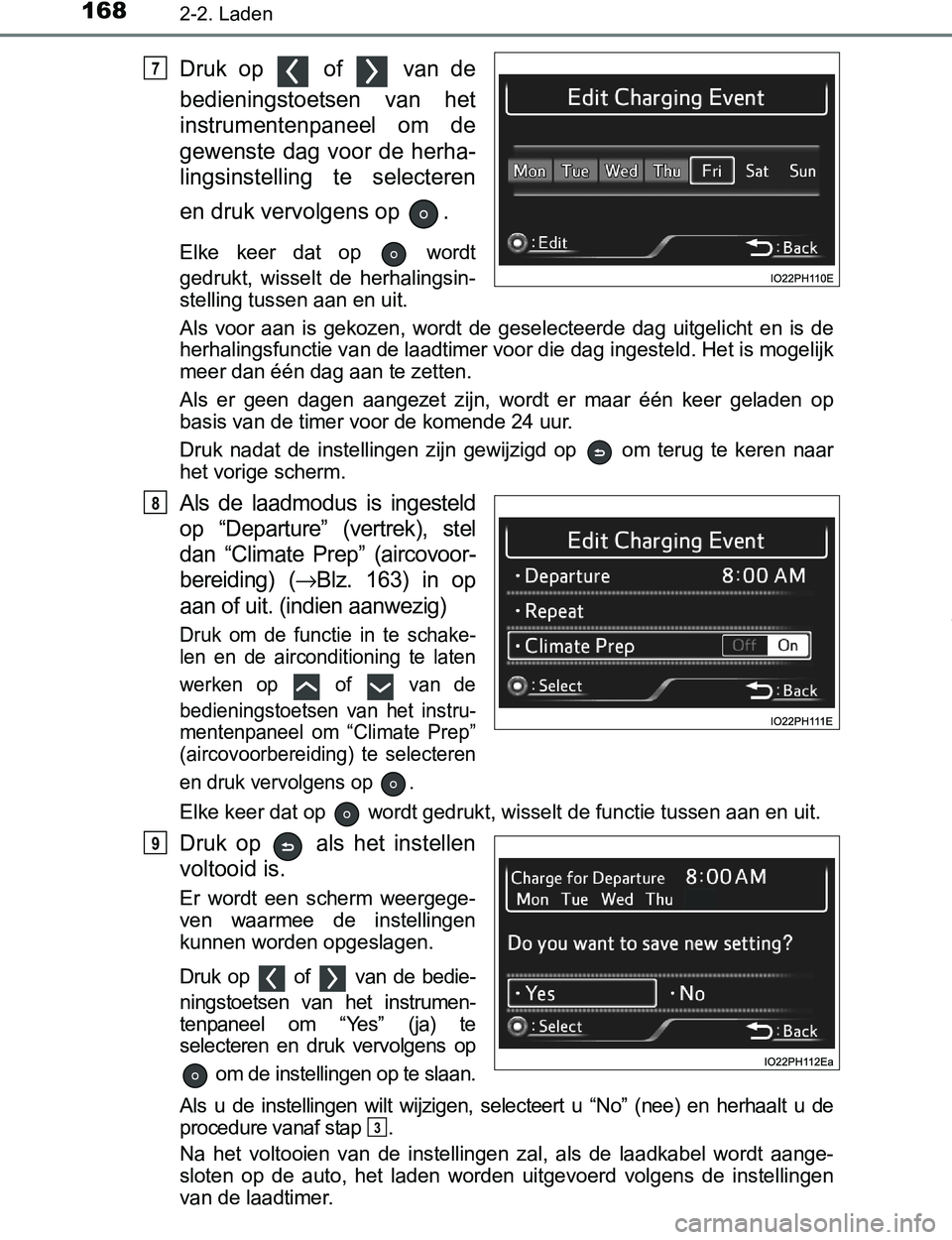

Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om de
gewenste dag voor de herha-
lingsinstelling te selecteren
en druk vervolgens op .
Elke keer dat op wordt
gedrukt, wisselt de herhalingsin-
stelling tussen aan en uit.
Als voor aan is gekozen, wordt de geselecteerde dag uitgelicht en is de
herhalingsfunctie van de laadtimer voor die dag ingesteld. Het is mogelijk
meer dan één dag aan te zetten.
Als er geen dagen aangezet zijn, wordt er maar één keer geladen op
basis van de timer voor de komende 24 uur.
Druk nadat de instellingen zijn gewijzigd op om terug te keren naar
het vorige scherm.
Als de laadmodus is ingesteld
op “Departure” (vertrek), stel
dan “Climate Prep” (aircovoor-
bereiding) (
→Blz. 163) in op
aan of uit. (indien aanwezig)
Druk om de functie in te schake-
len en de airconditioning te laten
werken op of van de
bedieningstoetsen van het instru-
mentenpaneel om “Climate Prep”
(aircovoorbereiding) te selecteren
en druk vervolgens op .
Elke keer dat op wordt gedrukt, wisselt de functie tussen aan en uit.
Druk op als het instellen
voltooid is.
Er wordt een scherm weergege-
ven waarmee de instellingen
kunnen worden opgeslagen.
Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om “Yes” (ja) te
selecteren en druk vervolgens op
om de instellingen op te slaan.
Als u de instellingen wilt wijzigen, selecteert u “No” (nee) en herhaalt u de
procedure vanaf stap .
Na het voltooien van de instellingen zal, als de laadkabel wordt aange-
sloten op de auto, het laden worden uitgevoerd volgens de instellingen
van de laadtimer.
7
8
9
3
PRIUS PHV_OM_OM47A89E_(EE).book Page 168 Wednesday, December 14, 2016 1:05 PM

1692-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47A89E_(EE)■

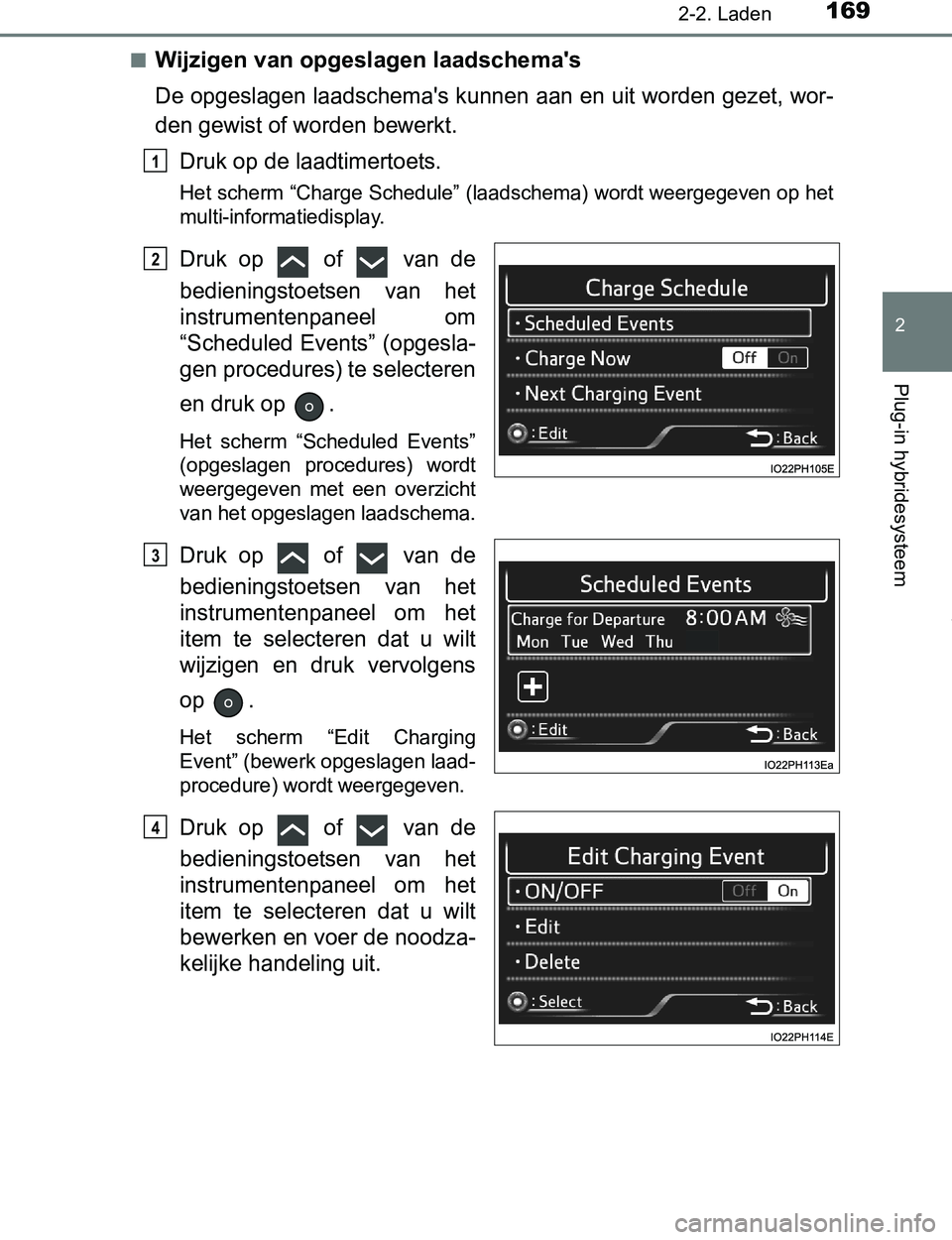

Wijzigen van opgeslagen laadschema's
De opgeslagen laadschema's kunnen aan en uit worden gezet, wor-
den gewist of worden bewerkt.
Druk op de laadtimertoets.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op het
multi-informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om
“Scheduled Events” (opgesla-
gen procedures) te selecteren
en druk op .
Het scherm “Scheduled Events”
(opgeslagen procedures) wordt
weergegeven met een overzicht
van het opgeslagen laadschema.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het
item te selecteren dat u wilt
wijzigen en druk vervolgens
op .
Het scherm “Edit Charging
Event” (bewerk opgeslagen laad-
procedure) wordt weergegeven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het
item te selecteren dat u wilt
bewerken en voer de noodza-
kelijke handeling uit.
1
2
3
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 169 Wednesday, December 14, 2016 1:05 PM

1702-2. Laden
PRIUS PHV_OM_OM47A89E_(EE)

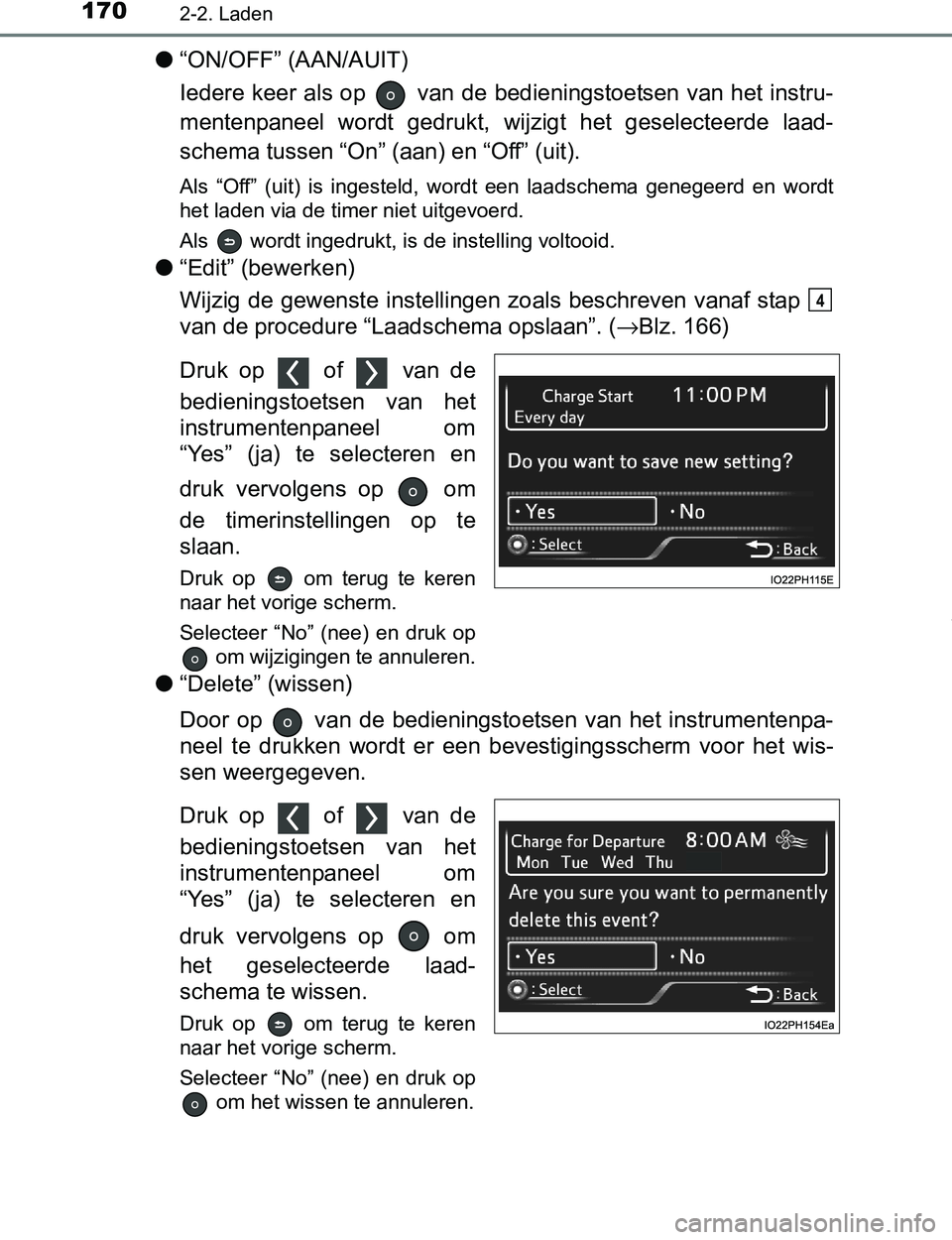

●“ON/OFF” (AAN/AUIT)
Iedere keer als op van de bedieningstoetsen van het instru-
mentenpaneel wordt gedrukt, wijzigt het geselecteerde laad-
schema tussen “On” (aan) en “Off” (uit).
Als “Off” (uit) is ingesteld, wordt een laadschema genegeerd en wordt
het laden via de timer niet uitgevoerd.
Als wordt ingedrukt, is de instelling voltooid.
●“Edit” (bewerken)
Wijzig de gewenste instellingen zoals beschreven vanaf stap
van de procedure “Laadschema opslaan”. (→Blz. 166)
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om
“Yes” (ja) te selecteren en
druk vervolgens op om
de timerinstellingen op te
slaan.
Druk op om terug te keren
naar het vorige scherm.
Selecteer “No” (nee) en druk op
om wijzigingen te annuleren.
●“Delete” (wissen)
Door op van de bedieningstoetsen van het instrumentenpa-
neel te drukken wordt er een bevestigingsscherm voor het wis-
sen weergegeven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om
“Yes” (ja) te selecteren en
druk vervolgens op om
het geselecteerde laad-
schema te wissen.
Druk op om terug te keren
naar het vorige scherm.
Selecteer “No” (nee) en druk op
om het wissen te annuleren.
4
PRIUS PHV_OM_OM47A89E_(EE).book Page 170 Wednesday, December 14, 2016 1:05 PM
