sensor TOYOTA PRIUS PLUG-IN HYBRID 2017 Instructieboekje (in Dutch)

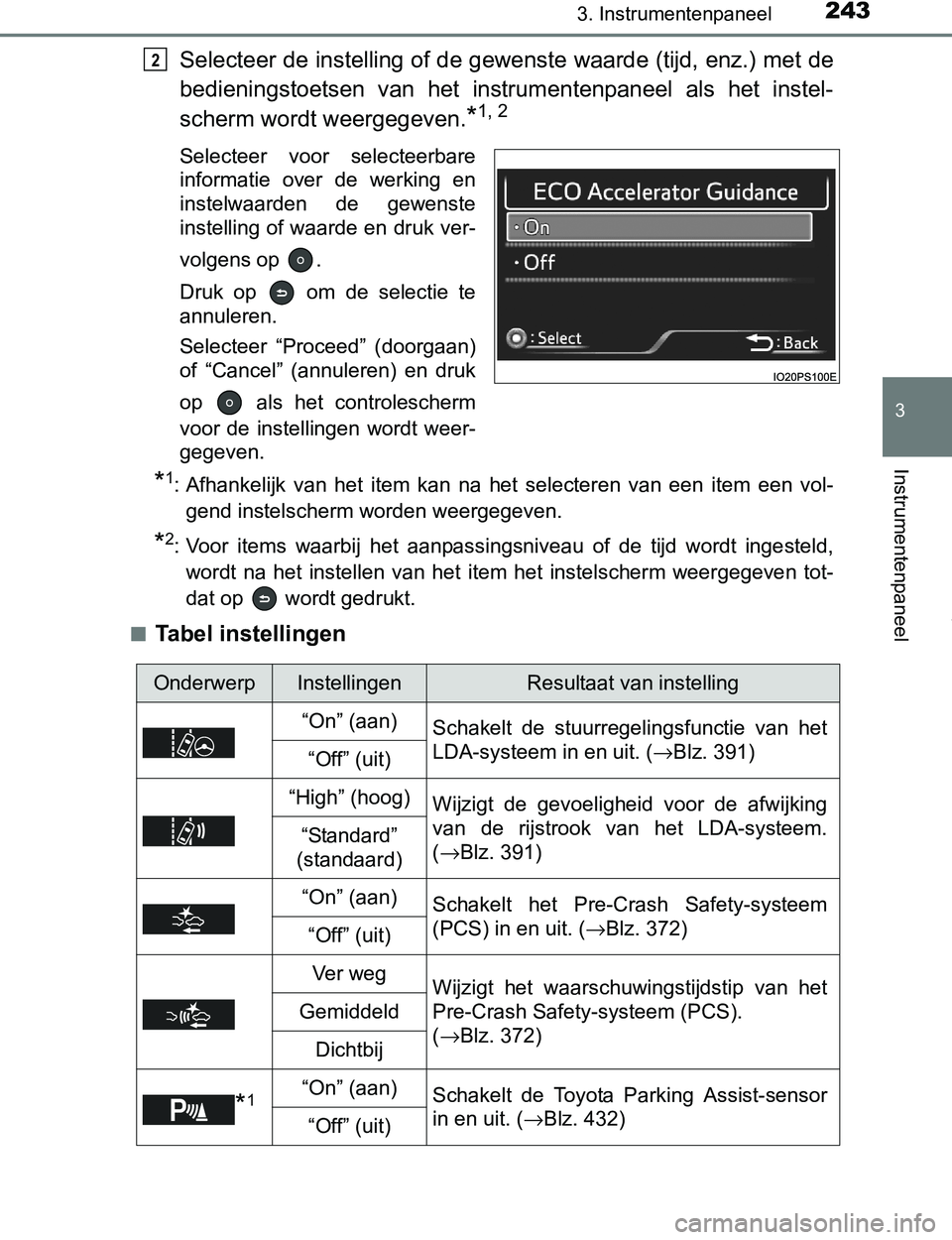

2433. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Selecteer de instelling of de gewenste waarde (tijd, enz.) met de
bedieningstoetsen van het instrumentenpaneel als het instel-
scherm wordt weergegeven.
*1, 2
Selecteer voor selecteerbare
informatie over de werking en
instelwaarden de gewenste
instelling of waarde en druk ver-
volgens op .
Druk op om de selectie te
annuleren.
Selecteer “Proceed” (doorgaan)
of “Cancel” (annuleren) en druk
op als het controlescherm
voor de instellingen wordt weer-
gegeven.
*1: Afhankelijk van het item kan na het selecteren van een item een vol-
gend instelscherm worden weergegeven.
*2: Voor items waarbij het aanpassingsniveau of de tijd wordt ingesteld,
wordt na het instellen van het item het instelscherm weergegeven tot-
dat op wordt gedrukt.
■
Tabel instellingen
2
OnderwerpInstellingenResultaat van instelling
“On” (aan)
Schakelt de stuurregelingsfunctie van het
LDA-systeem in en uit. (→Blz. 391)
“Off” (uit)
“High” (hoog)Wijzigt de gevoeligheid voor de afwijking
van de rijstrook van het LDA-systeem.
(→Blz. 391)
“Standard”
(standaard)
“On” (aan)
Schakelt het Pre-Crash Safety-systeem
(PCS) in en uit. (→Blz. 372)
“Off” (uit)
Ve r w e gWijzigt het waarschuwingstijdstip van het
Pre-Crash Safety-systeem (PCS).
(→Blz. 372)
Gemiddeld
Dichtbij
*1“On” (aan)Schakelt de Toyota Parking Assist-sensor
in en uit. (→Blz. 432)
“Off” (uit)
PRIUS PHV_OM_OM47A89E_(EE).book Page 243 Wednesday, December 14, 2016 1:05 PM

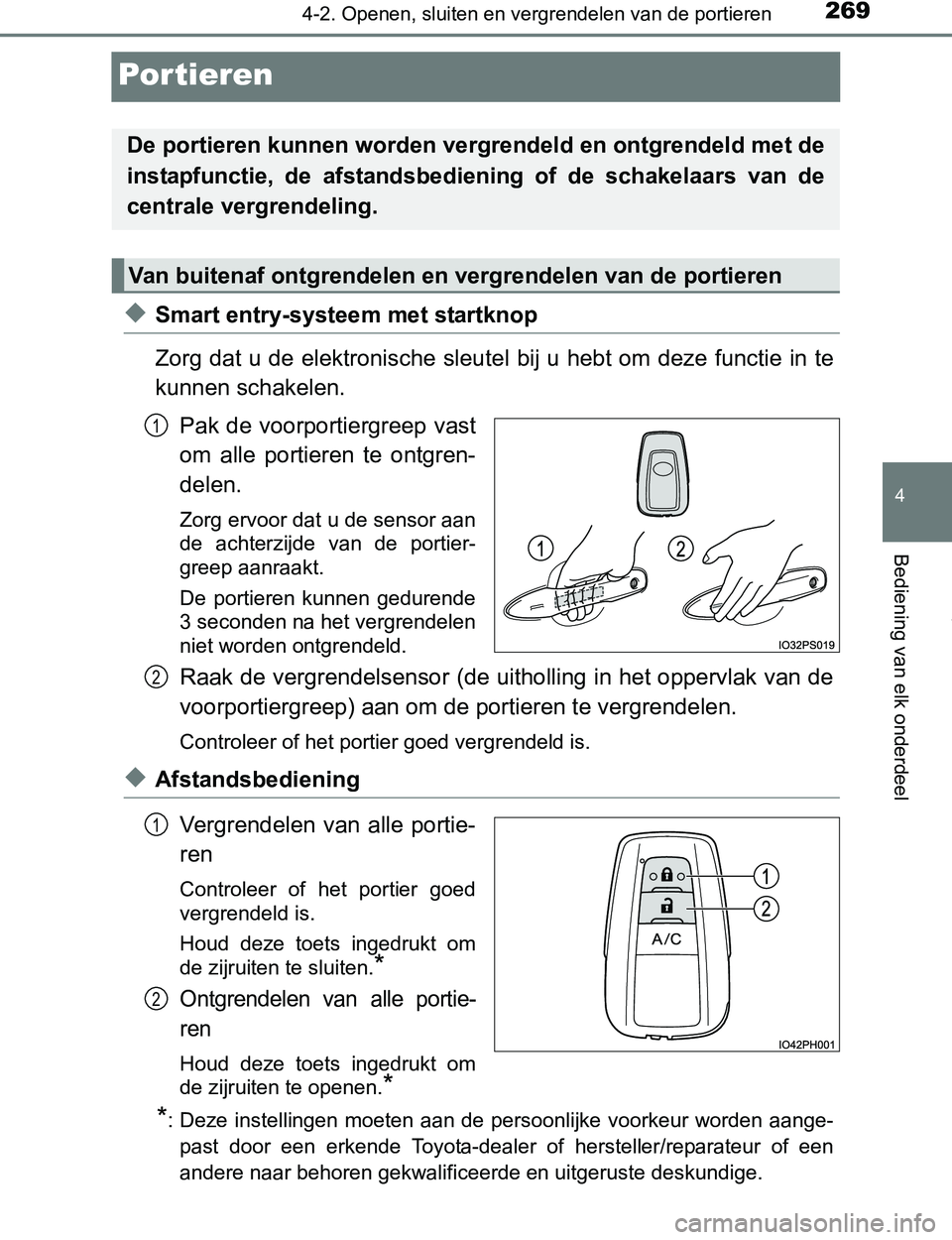

2694-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)
4
Bediening van elk onderdeel
Por tieren
◆Smart entry-systeem met startknop
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.
Pak de voorportiergreep vast
om alle portieren te ontgren-
delen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren kunnen gedurende
3 seconden na het vergrendelen
niet worden ontgrendeld.
Raak de vergrendelsensor (de uitholling in het oppervlak van de
voorportiergreep) aan om de portieren te vergrendelen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
Vergrendelen van alle portie-
ren
Controleer of het portier goed
vergrendeld is.
Houd deze toets ingedrukt om
de zijruiten te sluiten.
*
Ontgrendelen van alle portie-
ren
Houd deze toets ingedrukt om
de zijruiten te openen.
*
*
: Deze instellingen moeten aan de persoonlijke voorkeur worden aange-
past door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
De portieren kunnen worden vergrendeld en ontgrendeld met de
instapfunctie, de afstandsbediening of de schakelaars van de
centrale vergrendeling.
Van buitenaf ontgrendelen en vergrendelen van de portieren
1
2
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 269 Wednesday, December 14, 2016 1:05 PM

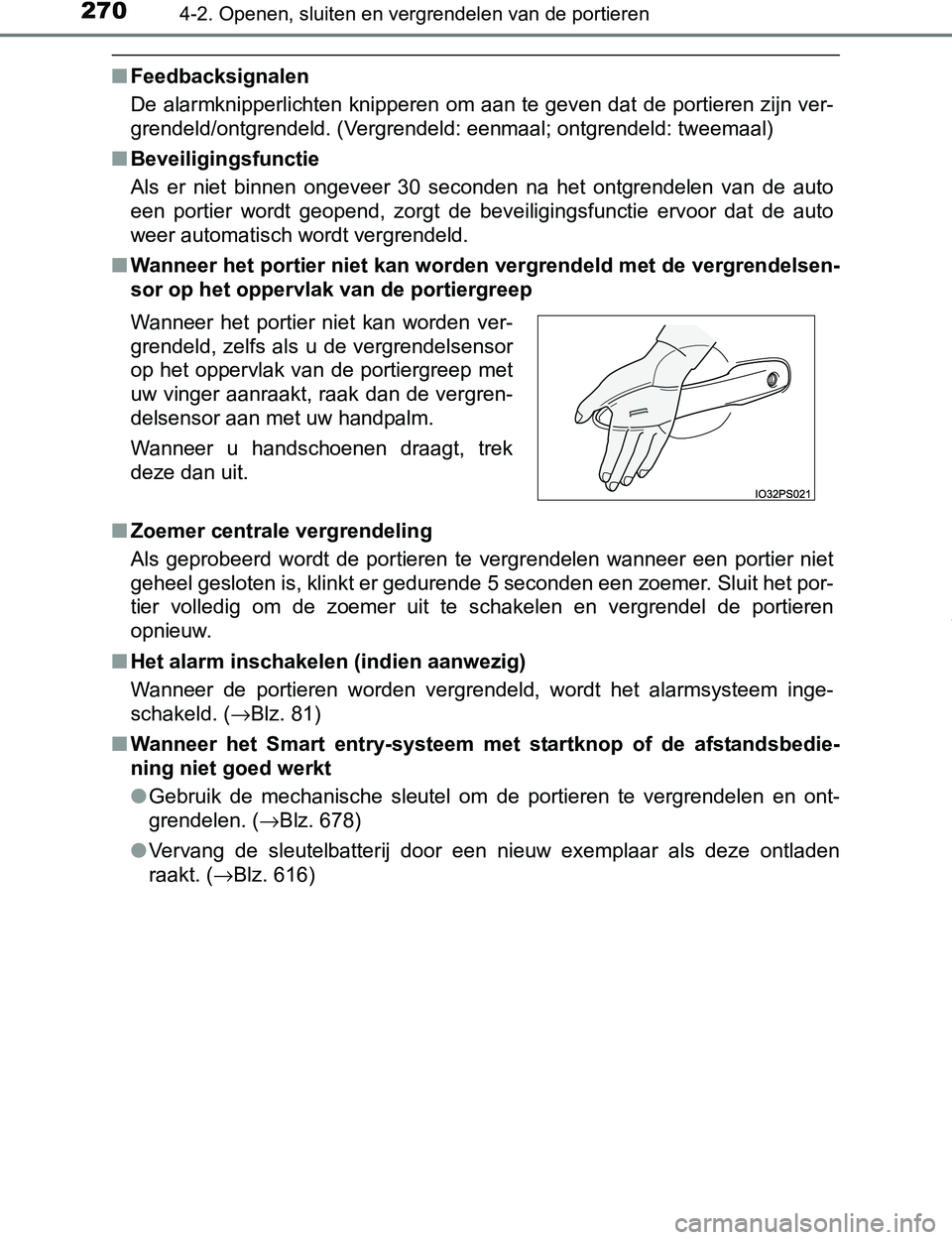

2704-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweemaal)
■Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■Wanneer het portier niet kan worden vergrendeld met de vergrendelsen-
sor op het oppervlak van de portiergreep
■Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te vergrendelen wanneer een portier niet
geheel gesloten is, klinkt er gedurende 5 seconden een zoemer. Sluit het por-
tier volledig om de zoemer uit te schakelen en vergrendel de portieren
opnieuw.
■Het alarm inschakelen (indien aanwezig)
Wanneer de portieren worden vergrendeld, wordt het alarmsysteem inge-
schakeld. (→Blz. 81)
■Wanneer het Smart entry-systeem met startknop of de afstandsbedie-
ning niet goed werkt
●Gebruik de mechanische sleutel om de portieren te vergrendelen en ont-
grendelen. (→Blz. 678)
●Vervang de sleutelbatterij door een nieuw exemplaar als deze ontladen
raakt. (→Blz. 616) Wanneer het portier niet kan worden ver-
grendeld, zelfs als u de vergrendelsensor
op het oppervlak van de portiergreep met
uw vinger aanraakt, raak dan de vergren-
delsensor aan met uw handpalm.
Wanneer u handschoenen draagt, trek
deze dan uit.
PRIUS PHV_OM_OM47A89E_(EE).book Page 270 Wednesday, December 14, 2016 1:05 PM

2834-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)
4
Bediening van elk onderdeel
■Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich binnen het detectiegebied bevindt,
werkt het systeem in de volgende gevallen mogelijk niet juist:
• De elektronische sleutel bevindt zich te dicht bij de ruit of buitenportier-
greep, te dicht bij de grond of te hoog als de portieren worden vergren-
deld of ontgrendeld.
• De elektronische sleutel ligt op het dashboard, op de vloer of in een por-
tiervak of het dashboardkastje wanneer het hybridesysteem wordt gestart
of de stand van het contact wordt gewijzigd.
●Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waargenomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden ontgrendeld en ver-
grendeld.
●Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan het hybri-
desysteem mogelijk worden gestart als de elektronische sleutel zich in de
buurt van de ruit bevindt.
●De portieren worden mogelijk ontgrendeld als er een grote hoeveelheid
water op de portiergreep terechtkomt, bijvoorbeeld tijdens een zware regen-
bui of in een wasstraat, wanneer de elektronische sleutel zich binnen het
detectiegebied bevindt. (De portieren zullen na ongeveer 30 seconden auto-
matisch weer vergrendeld worden als ze niet geopend en gesloten worden.)
●
Als de afstandsbediening wordt gebruikt om de portieren te vergrendelen ter-
wijl de elektronische sleutel zich in de nabijheid van de auto bevindt, bestaat
de mogelijkheid dat de portieren niet ontgrendeld worden door de instapfunc-
tie. (Gebruik de afstandsbediening om de portieren te ontgrendelen.)
●Wanneer u de vergrendelsensor aanraakt terwijl u handschoenen draagt,
kan de reactie van het systeem trager zijn of worden de portieren mogelijk
niet ontgrendeld. Trek de handschoenen uit en raak de vergrendelsensor
opnieuw aan.
●Sommige uitvoeringen: Wanneer de vergrendelactie is uitgevoerd met de
vergrendelsensor, worden maximaal tweemaal achter elkaar identificatiesig-
nalen getoond. Vervolgens worden geen identificatiesignalen gegeven.
●Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden vergrendeld
en ontgrendeld. Volg in dit geval de correctieprocedure hieronder bij het
wassen van de auto.
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de elektronische sleutel in
om het Smart entry-systeem met startknop uit te schakelen. (→Blz. 281)
PRIUS PHV_OM_OM47A89E_(EE).book Page 283 Wednesday, December 14, 2016 1:05 PM

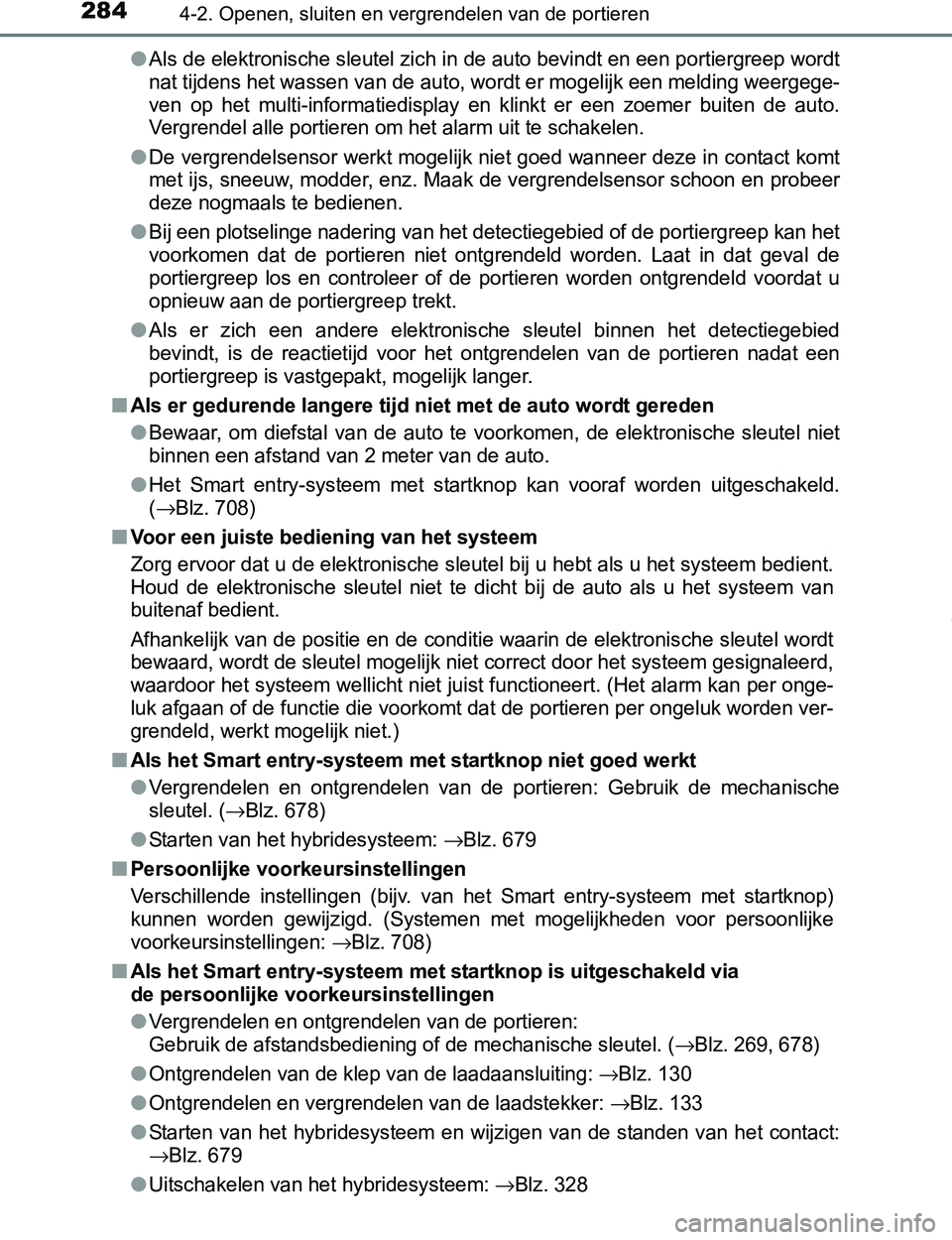

2844-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)●
Als de elektronische sleutel zich in de auto bevindt en een portiergreep wordt
nat tijdens het wassen van de auto, wordt er mogelijk een melding weergege-
ven op het multi-informatiedisplay en klinkt er een zoemer buiten de auto.
Vergrendel alle portieren om het alarm uit te schakelen.
●De vergrendelsensor werkt mogelijk niet goed wanneer deze in contact komt
met ijs, sneeuw, modder, enz. Maak de vergrendelsensor schoon en probeer
deze nogmaals te bedienen.
●Bij een plotselinge nadering van het detectiegebied of de portiergreep kan het
voorkomen dat de portieren niet ontgrendeld worden. Laat in dat geval de
portiergreep los en controleer of de portieren worden ontgrendeld voordat u
opnieuw aan de portiergreep trekt.
●Als er zich een andere elektronische sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het ontgrendelen van de portieren nadat een
portiergreep is vastgepakt, mogelijk langer.
■Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
●Het Smart entry-systeem met startknop kan vooraf worden uitgeschakeld.
(
→Blz. 708)
■Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem bedient.
Houd de elektronische sleutel niet te dicht bij de auto als u het systeem van
buitenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronische sleutel wordt
bewaard, wordt de sleutel mogelijk niet correct door het systeem gesignaleerd,
waardoor het systeem wellicht niet juist functioneert. (Het alarm kan per onge-
luk afgaan of de functie die voorkomt dat de portieren per ongeluk worden ver-
grendeld, werkt mogelijk niet.)
■Als het Smart entry-systeem met startknop niet goed werkt
●Vergrendelen en ontgrendelen van de portieren: Gebruik de mechanische
sleutel. (
→Blz. 678)
●Starten van het hybridesysteem: →Blz. 679
■Persoonlijke voorkeursinstellingen
Verschillende instellingen (bijv. van het Smart entry-systeem met startknop)
kunnen worden gewijzigd. (Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen:
→Blz. 708)
■Als het Smart entry-systeem met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellingen
●Vergrendelen en ontgrendelen van de portieren:
Gebruik de afstandsbediening of de mechanische sleutel. (
→Blz. 269, 678)
●Ontgrendelen van de klep van de laadaansluiting: →Blz. 130
●Ontgrendelen en vergrendelen van de laadstekker: →Blz. 133
●Starten van het hybridesysteem en wijzigen van de standen van het contact:
→Blz. 679
●Uitschakelen van het hybridesysteem: →Blz. 328
PRIUS PHV_OM_OM47A89E_(EE).book Page 284 Wednesday, December 14, 2016 1:05 PM

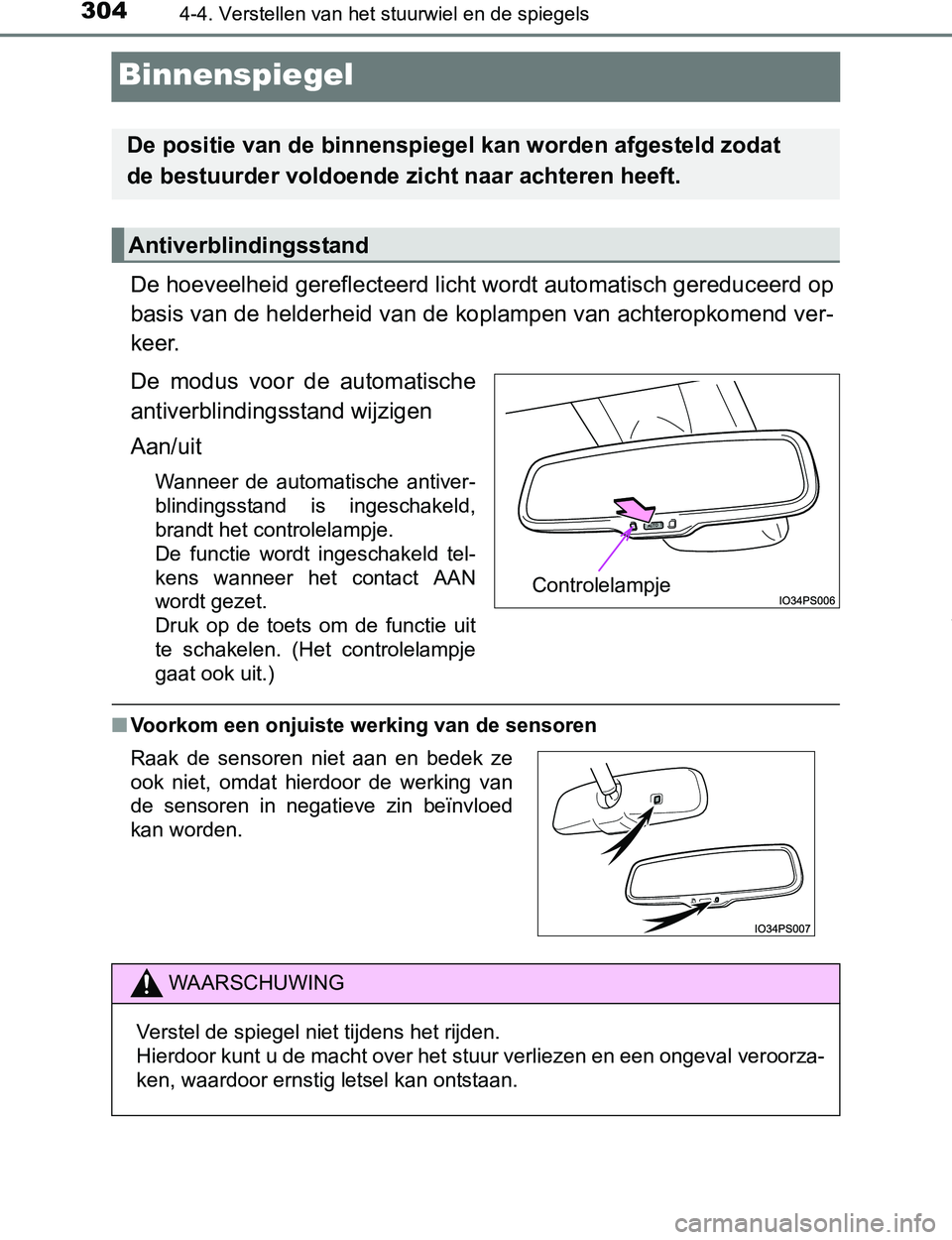

3044-4. Verstellen van het stuurwiel en de spiegels
PRIUS PHV_OM_OM47A89E_(EE)
Binnenspiegel
De hoeveelheid gereflecteerd licht wordt automatisch gereduceerd op
basis van de helderheid van de koplampen van achteropkomend ver-
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
Aan/uit
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
De functie wordt ingeschakeld tel-
kens wanneer het contact AAN
wordt gezet.
Druk op de toets om de functie uit
te schakelen. (Het controlelampje
gaat ook uit.)
■Voorkom een onjuiste werking van de sensoren
De positie van de binnenspiegel kan worden afgesteld zodat
de bestuurder voldoende zicht naar achteren heeft.
Antiverblindingsstand
Controlelampje
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeval veroorza-
ken, waardoor ernstig letsel kan ontstaan.
PRIUS PHV_OM_OM47A89E_(EE).book Page 304 Wednesday, December 14, 2016 1:05 PM

311

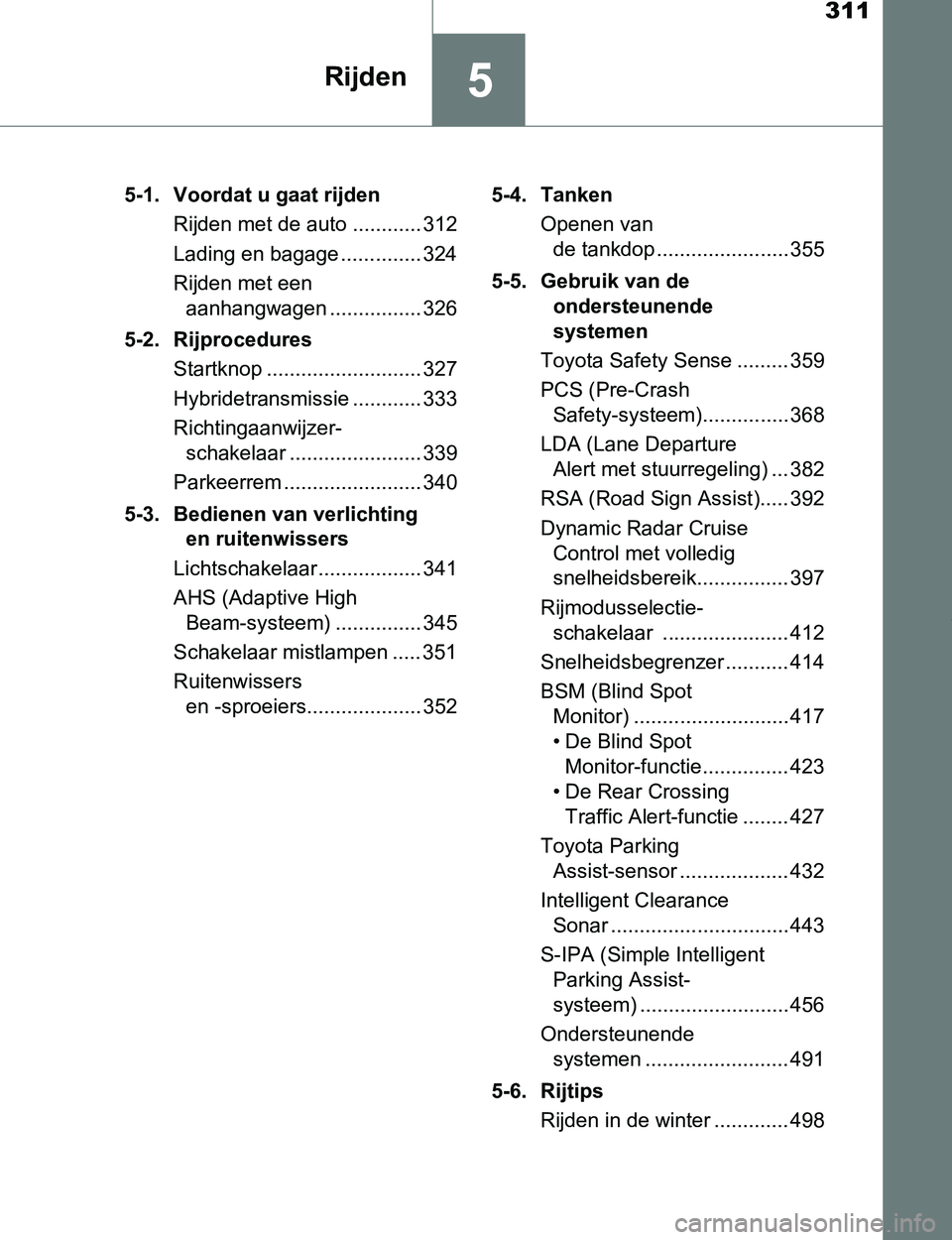

5Rijden
PRIUS PHV_OM_OM47A89E_(EE)5-1. Voordat u gaat rijden
Rijden met de auto ............ 312
Lading en bagage .............. 324
Rijden met een
aanhangwagen ................ 326
5-2. Rijprocedures
Startknop ........................... 327
Hybridetransmissie ............ 333
Richtingaanwijzer-
schakelaar ....................... 339
Parkeerrem ........................ 340
5-3. Bedienen van verlichting
en ruitenwissers
Lichtschakelaar.................. 341
AHS (Adaptive High
Beam-systeem) ............... 345
Schakelaar mistlampen ..... 351
Ruitenwissers
en -sproeiers.................... 3525-4. Tanken
Openen van
de tankdop ....................... 355
5-5. Gebruik van de
ondersteunende
systemen
Toyota Safety Sense ......... 359
PCS (Pre-Crash
Safety-systeem)............... 368
LDA (Lane Departure
Alert met stuurregeling) ... 382
RSA (Road Sign Assist)..... 392
Dynamic Radar Cruise
Control met volledig
snelheidsbereik................ 397
Rijmodusselectie-
schakelaar ...................... 412
Snelheidsbegrenzer ........... 414
BSM (Blind Spot
Monitor) ........................... 417
• De Blind Spot
Monitor-functie............... 423
• De Rear Crossing
Traffic Alert-functie ........ 427
Toyota Parking
Assist-sensor ................... 432
Intelligent Clearance
Sonar ............................... 443
S-IPA (Simple Intelligent
Parking Assist-
systeem) .......................... 456
Ondersteunende
systemen ......................... 491
5-6. Rijtips
Rijden in de winter ............. 498
PRIUS PHV_OM_OM47A89E_(EE).book Page 311 Wednesday, December 14, 2016 1:05 PM

3425-3. Bedienen van verlichting en ruitenwissers
PRIUS PHV_OM_OM47A89E_(EE)

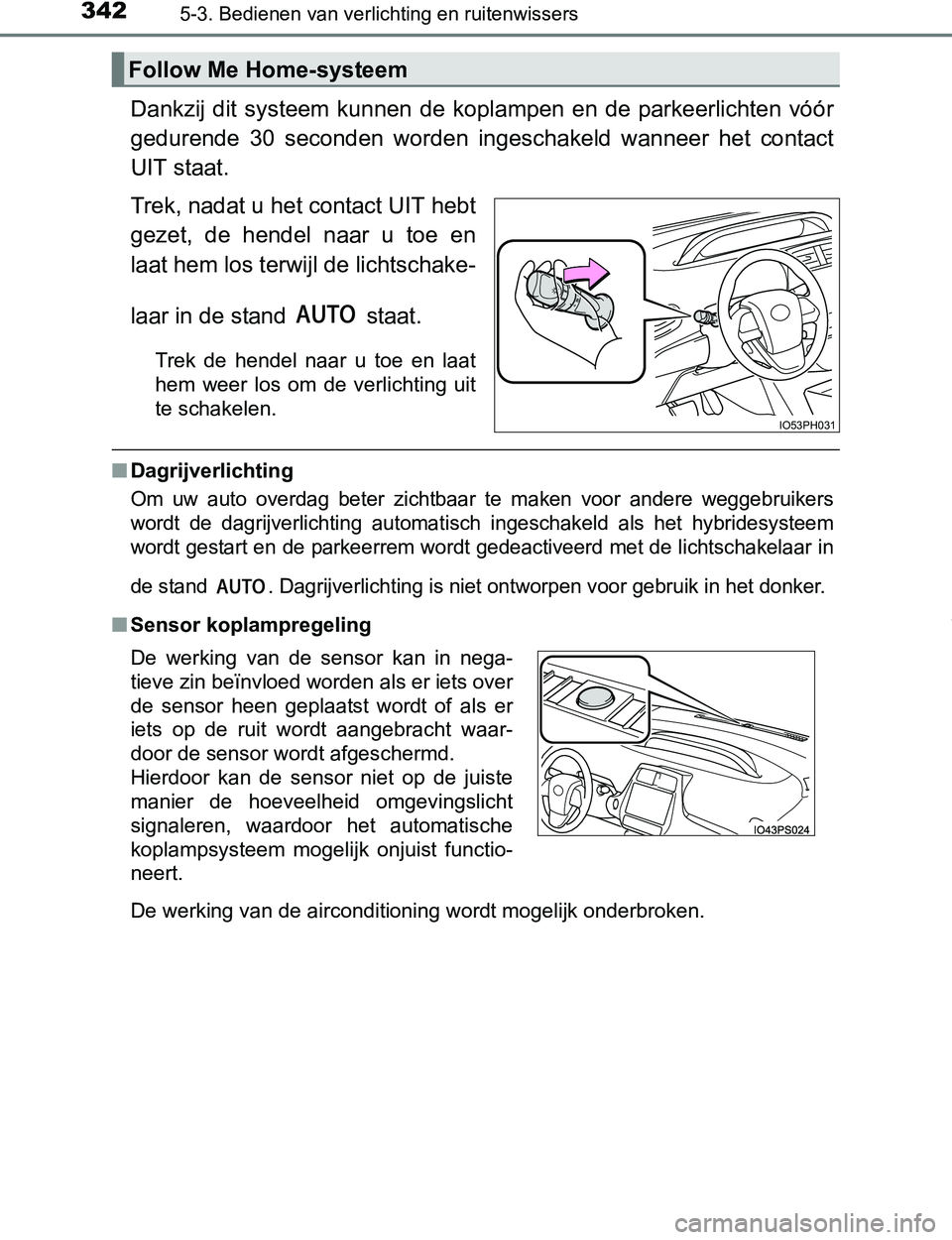

Dankzij dit systeem kunnen de koplampen en de parkeerlichten vóór
gedurende 30 seconden worden ingeschakeld wanneer het contact
UIT staat.
Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en
laat hem los terwijl de lichtschake-
laar in de stand staat.
Trek de hendel naar u toe en laat
hem weer los om de verlichting uit
te schakelen.
■Dagrijverlichting
Om uw auto overdag beter zichtbaar te maken voor andere weggebruikers
wordt de dagrijverlichting automatisch ingeschakeld als het hybridesysteem
wordt gestart en de parkeerrem wordt gedeactiveerd met de lichtschakelaar in
de stand . Dagrijverlichting is niet ontworpen voor gebruik in het donker.
■Sensor koplampregeling
Follow Me Home-systeem
IO53PH031
De werking van de sensor kan in nega-
tieve zin beïnvloed worden als er iets over
de sensor heen geplaatst wordt of als er
iets op de ruit wordt aangebracht waar-
door de sensor wordt afgeschermd.
Hierdoor kan de sensor niet op de juiste
manier de hoeveelheid omgevingslicht
signaleren, waardoor het automatische
koplampsysteem mogelijk onjuist functio-
neert.
De werking van de airconditioning wordt mogelijk onderbroken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 342 Wednesday, December 14, 2016 1:05 PM

3435-3. Bedienen van verlichting en ruitenwissers
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

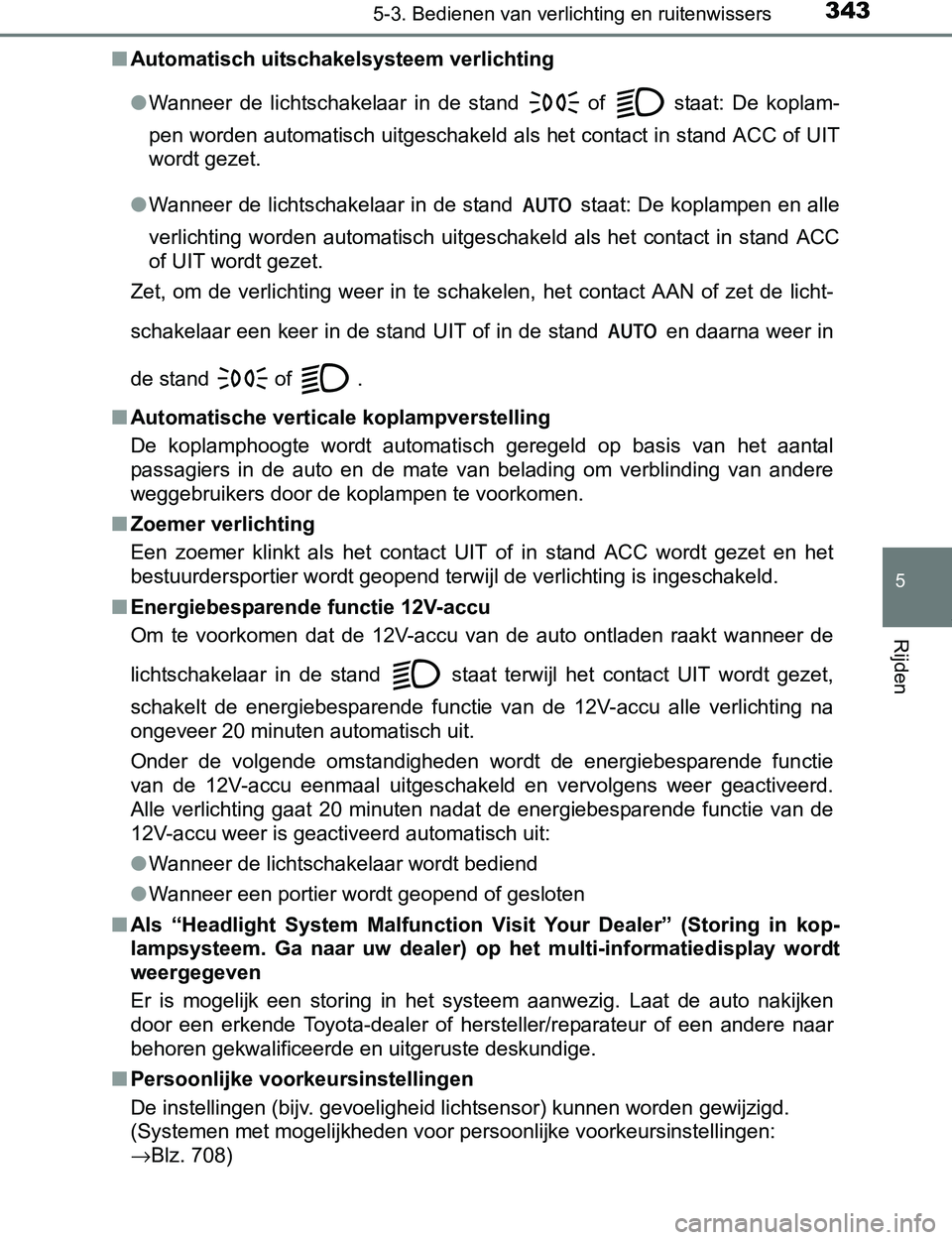

■Automatisch uitschakelsysteem verlichting
●Wanneer de lichtschakelaar in de stand
of staat: De koplam-
pen worden automatisch uitgeschakeld als het contact in stand ACC of UIT
wordt gezet.
●Wanneer de lichtschakelaar in de stand staat: De koplampen en alle
verlichting worden automatisch uitgeschakeld als het contact in stand ACC
of UIT wordt gezet.
Zet, om de verlichting weer in te schakelen, het contact AAN of zet de licht-
schakelaar een keer in de stand UIT of in de stand en daarna weer in
de stand
of .
■Automatische verticale koplampverstelling
De koplamphoogte wordt automatisch geregeld op basis van het aantal
passagiers in de auto en de mate van belading om verblinding van andere
weggebruikers door de koplampen te voorkomen.
■Zoemer verlichting
Een zoemer klinkt als het contact UIT of in stand ACC wordt gezet en het
bestuurdersportier wordt geopend terwijl de verlichting is ingeschakeld.
■Energiebesparende functie 12V-accu
Om te voorkomen dat de 12V-accu van de auto ontladen raakt wanneer de
lichtschakelaar in de stand staat terwijl het contact UIT wordt gezet,
schakelt de energiebesparende functie van de 12V-accu alle verlichting na
ongeveer 20 minuten automatisch uit.
Onder de volgende omstandigheden wordt de energiebesparende functie
van de 12V-accu eenmaal uitgeschakeld en vervolgens weer geactiveerd.
Alle verlichting gaat 20 minuten nadat de energiebesparende functie van de
12V-accu weer is geactiveerd automatisch uit:
●Wanneer de lichtschakelaar wordt bediend
●Wanneer een portier wordt geopend of gesloten
■Als “Headlight System Malfunction Visit Your Dealer” (Storing in kop-
lampsysteem. Ga naar uw dealer) op het multi-informatiedisplay wordt
weergegeven
Er is mogelijk een storing in het systeem aanwezig. Laat de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. gevoeligheid lichtsensor) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen:
→Blz. 708)
PRIUS PHV_OM_OM47A89E_(EE).book Page 343 Wednesday, December 14, 2016 1:05 PM

3455-3. Bedienen van verlichting en ruitenwissers
PRIUS PHV_OM_OM47A89E_(EE)
5
Rijden

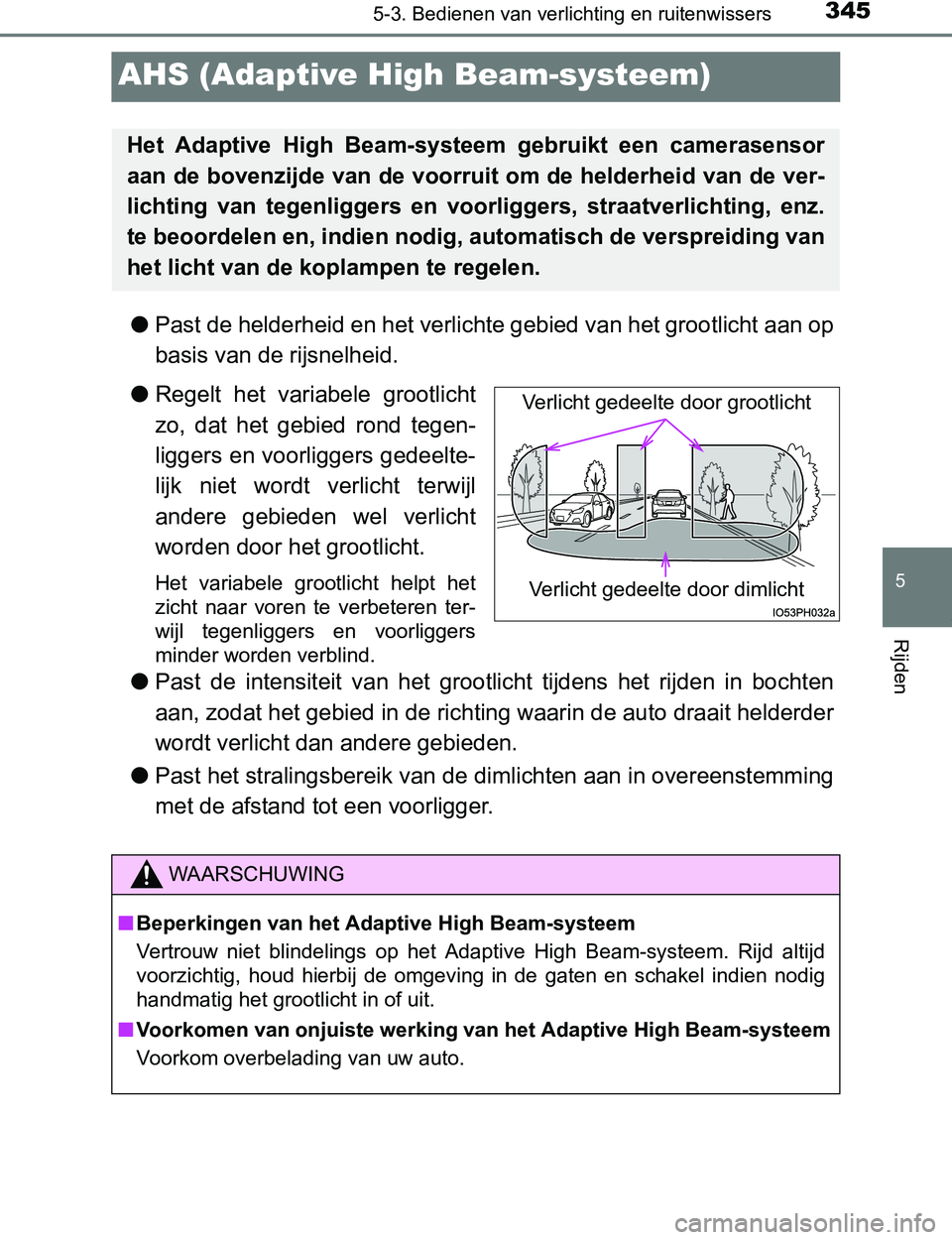

AHS (Adaptive High Beam-systeem)
●Past de helderheid en het verlichte gebied van het grootlicht aan op
basis van de rijsnelheid.
●Regelt het variabele grootlicht
zo, dat het gebied rond tegen-
liggers en voorliggers gedeelte-
lijk niet wordt verlicht terwijl
andere gebieden wel verlicht
worden door het grootlicht.
Het variabele grootlicht helpt het
zicht naar voren te verbeteren ter-
wijl tegenliggers en voorliggers
minder worden verblind.
●Past de intensiteit van het grootlicht tijdens het rijden in bochten
aan, zodat het gebied in de richting waarin de auto draait helderder
wordt verlicht dan andere gebieden.
●Past het stralingsbereik van de dimlichten aan in overeenstemming
met de afstand tot een voorligger.
Het Adaptive High Beam-systeem gebruikt een camerasensor
aan de bovenzijde van de voorruit om de helderheid van de ver-
lichting van tegenliggers en voorliggers, straatverlichting, enz.
te beoordelen en, indien nodig, automatisch de verspreiding van
het licht van de koplampen te regelen.
Verlicht gedeelte door grootlicht
Verlicht gedeelte door dimlicht
WAARSCHUWING
■Beperkingen van het Adaptive High Beam-systeem
Vertrouw niet blindelings op het Adaptive High Beam-systeem. Rijd altijd
voorzichtig, houd hierbij de omgeving in de gaten en schakel indien nodig
handmatig het grootlicht in of uit.
■Voorkomen van onjuiste werking van het Adaptive High Beam-systeem
Voorkom overbelading van uw auto.
PRIUS PHV_OM_OM47A89E_(EE).book Page 345 Wednesday, December 14, 2016 1:05 PM
