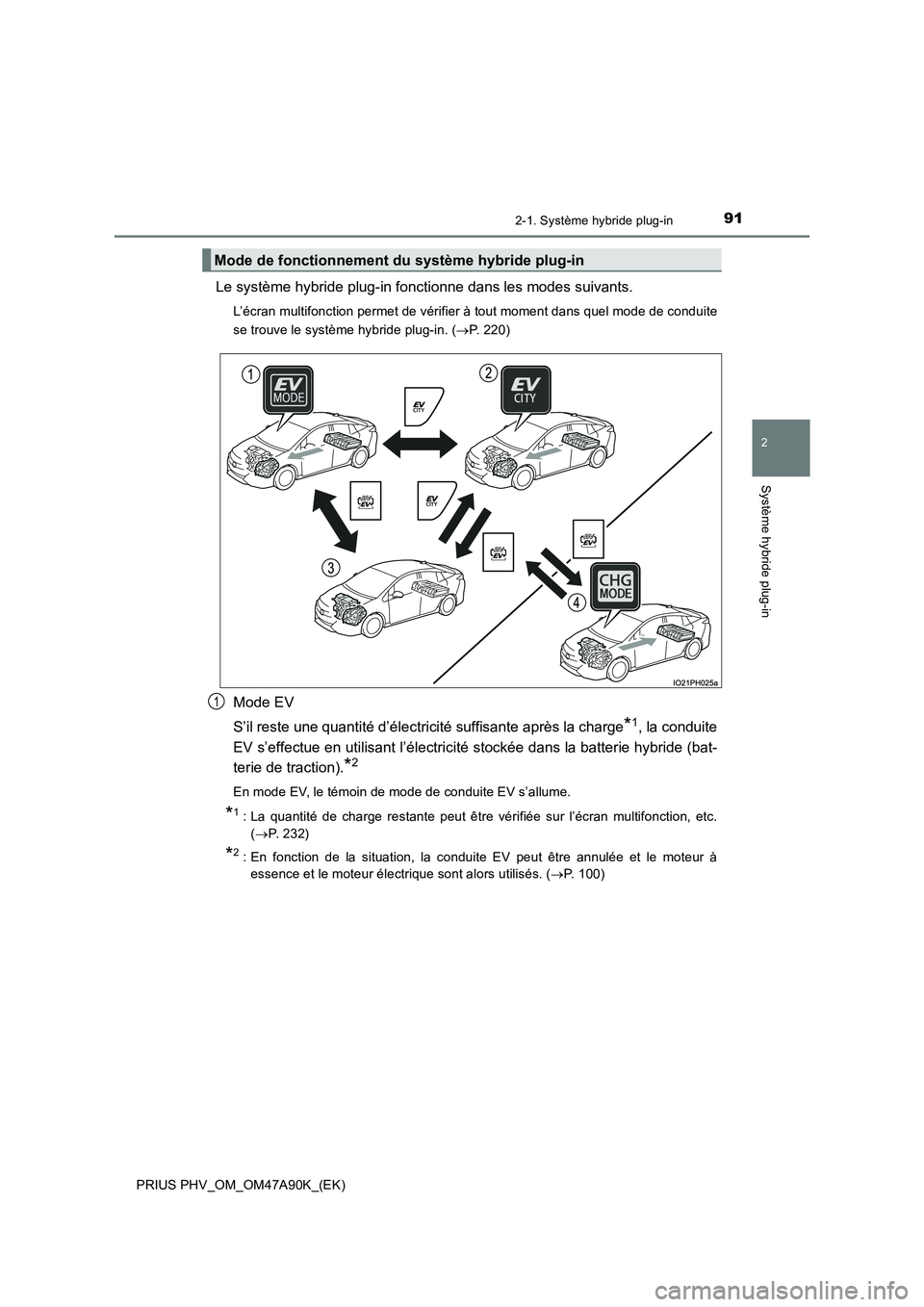

TOYOTA PRIUS PLUG-IN HYBRID 2017 Manuel du propriétaire (in French)

912-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Le système hybride plug-in fonctionne dans les modes suivants.
L’écran multifonction permet de vérifier à tout moment dans quel mode de conduite
se trouve le système hybride plug-in. (P. 220)
Mode EV
S’il reste une quantité d’électricité suffisante après la charge
*1, la conduite
EV s’effectue en utilisant l’électricité stockée dans la batterie hybride (bat-
terie de traction).
*2
En mode EV, le témoin de mode de conduite EV s’allume.
*1 : La quantité de charge restante peut être vérifiée sur l’écran multifonction, etc.
(P. 2 3 2 )
*2 : En fonction de la situation, la conduite EV peut être annulée et le moteur à
essence et le moteur électrique sont alors utilisés. (P. 100)
Mode de fonctionnement du système hybride plug-in
1

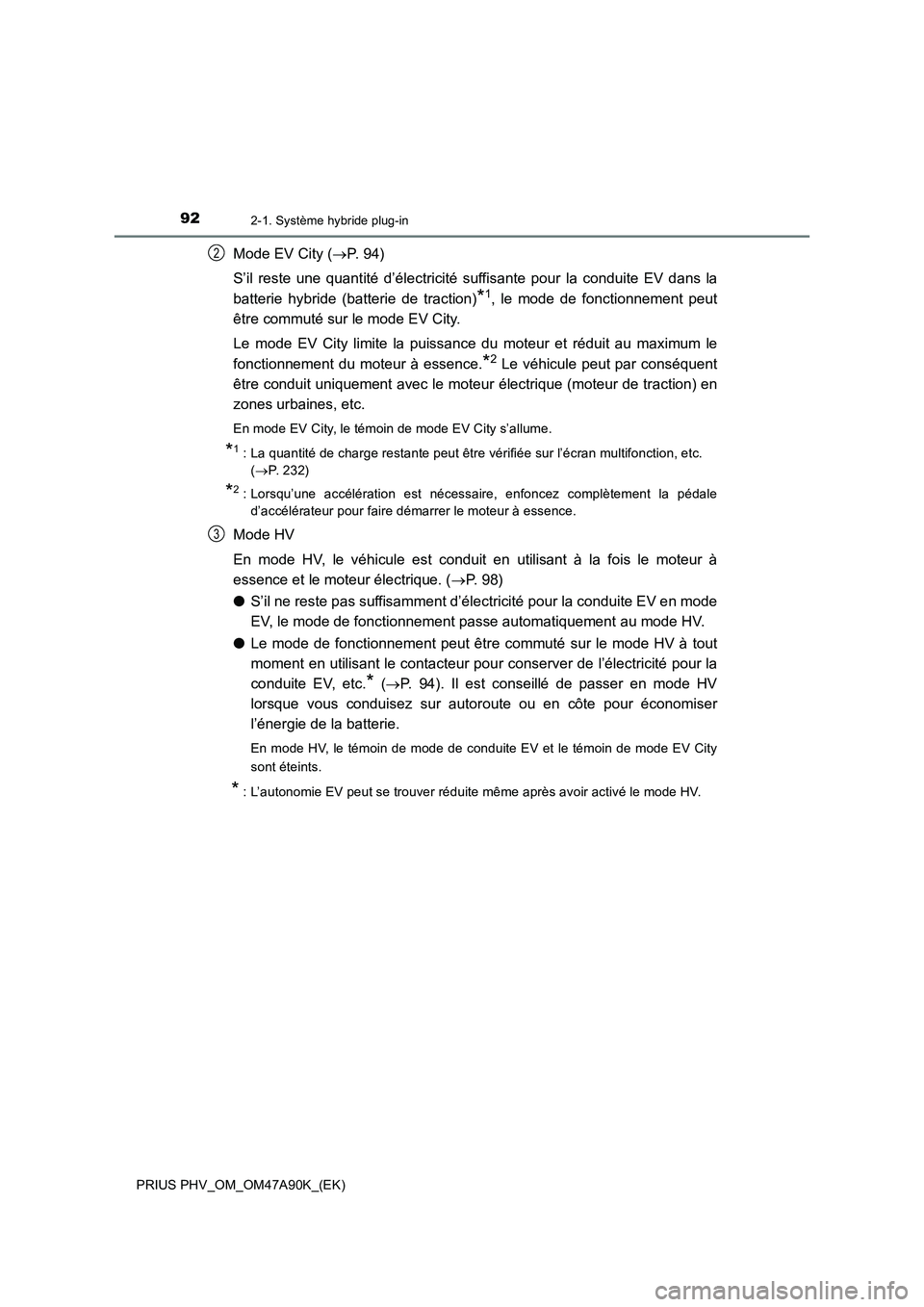

922-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Mode EV City (P. 9 4 )
S’il reste une quantité d’électricité suffisante pour la conduite EV dans la
batterie hybride (batterie de traction)
*1, le mode de fonctionnement peut
être commuté sur le mode EV City.
Le mode EV City limite la puissance du moteur et réduit au maximum le
fonctionnement du moteur à essence.
*2 Le véhicule peut par conséquent
être conduit uniquement avec le moteur électrique (moteur de traction) en
zones urbaines, etc.
En mode EV City, le témoin de mode EV City s’allume.
*1: La quantité de charge restante peut être vérifiée sur l’écran multifonction, etc.
(P. 2 3 2 )
*2: Lorsqu’une accélération est nécessaire, enfoncez complètement la pédale
d’accélérateur pour faire démarrer le moteur à essence.
Mode HV
En mode HV, le véhicule est conduit en utilisant à la fois le moteur à
essence et le moteur électrique. (P. 98)
●S’il ne reste pas suffisamment d’électricité pour la conduite EV en mode
EV, le mode de fonctionnement passe automatiquement au mode HV.
●Le mode de fonctionnement peut être commuté sur le mode HV à tout
moment en utilisant le contacteur pour conserver de l’électricité pour la
conduite EV, etc.
* (P. 94). Il est conseillé de passer en mode HV
lorsque vous conduisez sur autoroute ou en côte pour économiser
l’énergie de la batterie.
En mode HV, le témoin de mode de conduite EV et le témoin de mode EV City
sont éteints.
* : L’autonomie EV peut se trouver réduite même après avoir activé le mode HV.
2
3

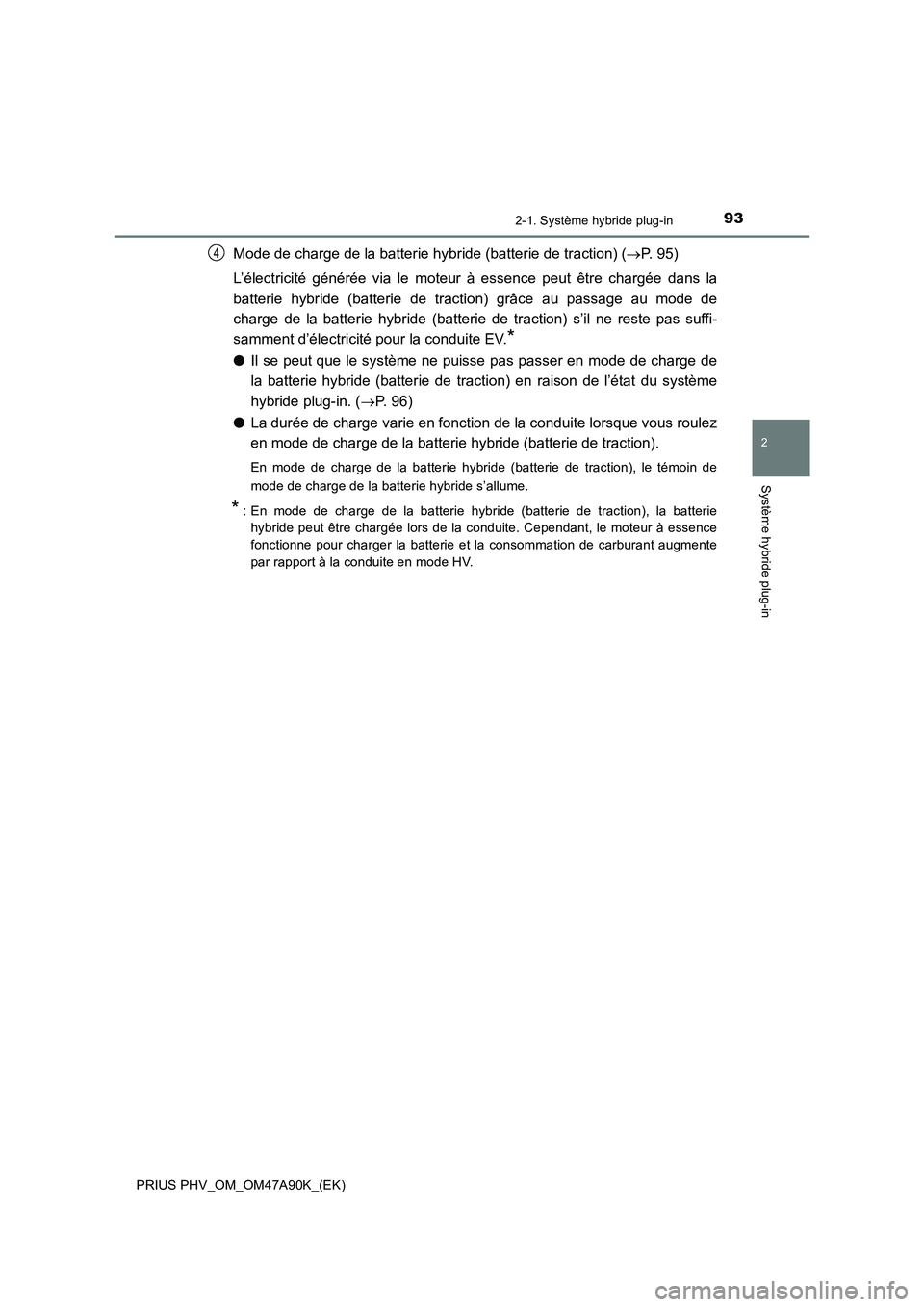

932-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Mode de charge de la batterie hybride (batterie de traction) (P. 95)
L’électricité générée via le moteur à essence peut être chargée dans la
batterie hybride (batterie de traction) grâce au passage au mode de
charge de la batterie hybride (batterie de traction) s’il ne reste pas suffi-
samment d’électricité pour la conduite EV.
*
●Il se peut que le système ne puisse pas passer en mode de charge de
la batterie hybride (batterie de traction) en raison de l’état du système
hybride plug-in. (P. 96)
●La durée de charge varie en fonction de la conduite lorsque vous roulez
en mode de charge de la batterie hybride (batterie de traction).
En mode de charge de la batterie hybride (batterie de traction), le témoin de
mode de charge de la batterie hybride s’allume.
* : En mode de charge de la batterie hybride (batterie de traction), la batterie
hybride peut être chargée lors de la conduite. Cependant, le moteur à essence
fonctionne pour charger la batterie et la consommation de carburant augmente
par rapport à la conduite en mode HV.
4

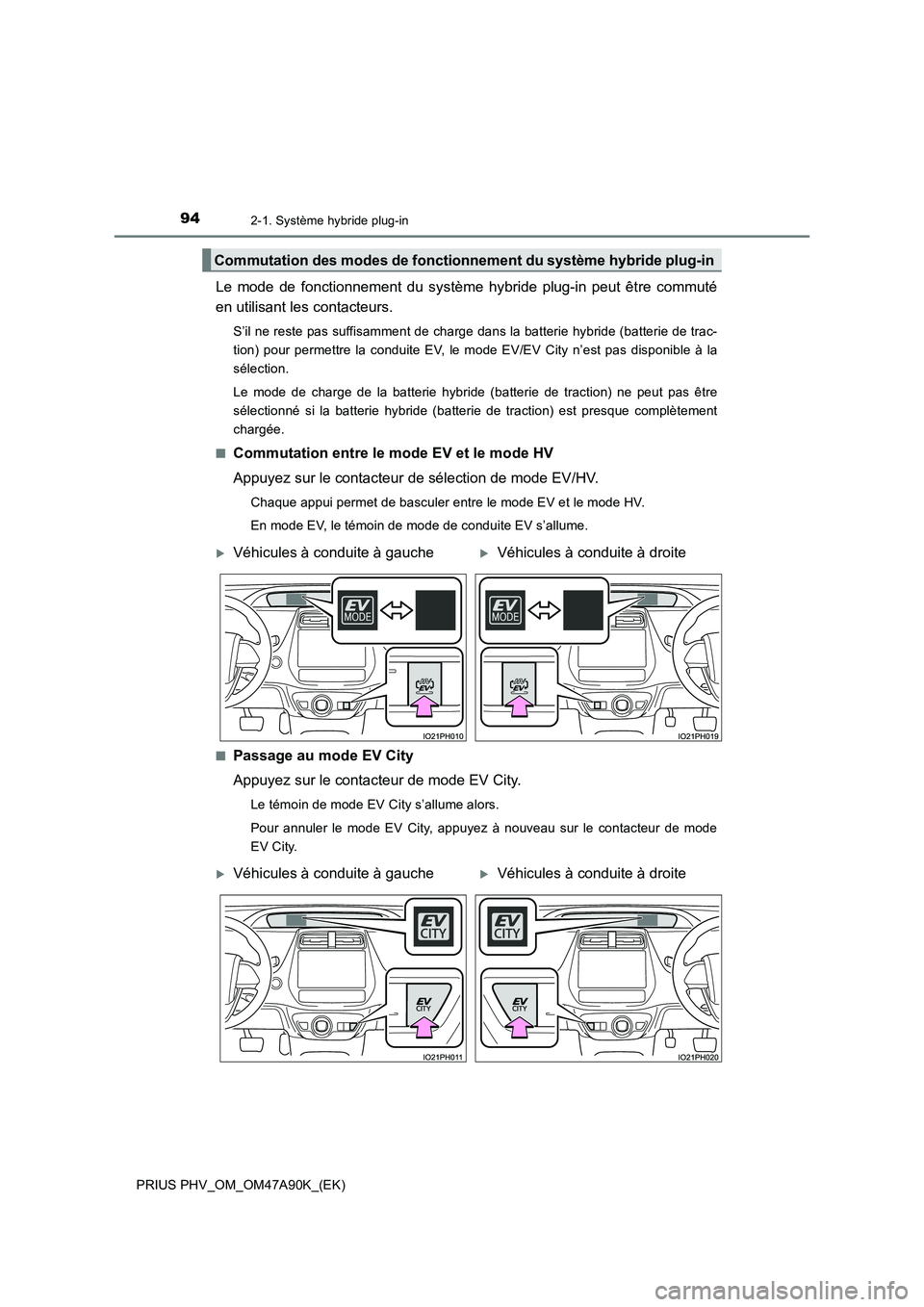

942-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Le mode de fonctionnement du système hybride plug-in peut être commuté
en utilisant les contacteurs.
S’il ne reste pas suffisamment de charge dans la batterie hybride (batterie de trac-
tion) pour permettre la conduite EV, le mode EV/EV City n’est pas disponible à la
sélection.
Le mode de charge de la batterie hybride (batterie de traction) ne peut pas être
sélectionné si la batterie hybride (batterie de traction) est presque complètement
chargée.
■
Commutation entre le mode EV et le mode HV
Appuyez sur le contacteur de sélection de mode EV/HV.
Chaque appui permet de basculer entre le mode EV et le mode HV.
En mode EV, le témoin de mode de conduite EV s’allume.
■
Passage au mode EV City
Appuyez sur le contacteur de mode EV City.
Le témoin de mode EV City s’allume alors.
Pour annuler le mode EV City, appuyez à nouveau sur le contacteur de mode
EV City.
Commutation des modes de fonctionnement du système hybride plug-in
Véhicules à conduite à gaucheVéhicules à conduite à droite
Véhicules à conduite à gaucheVéhicules à conduite à droite

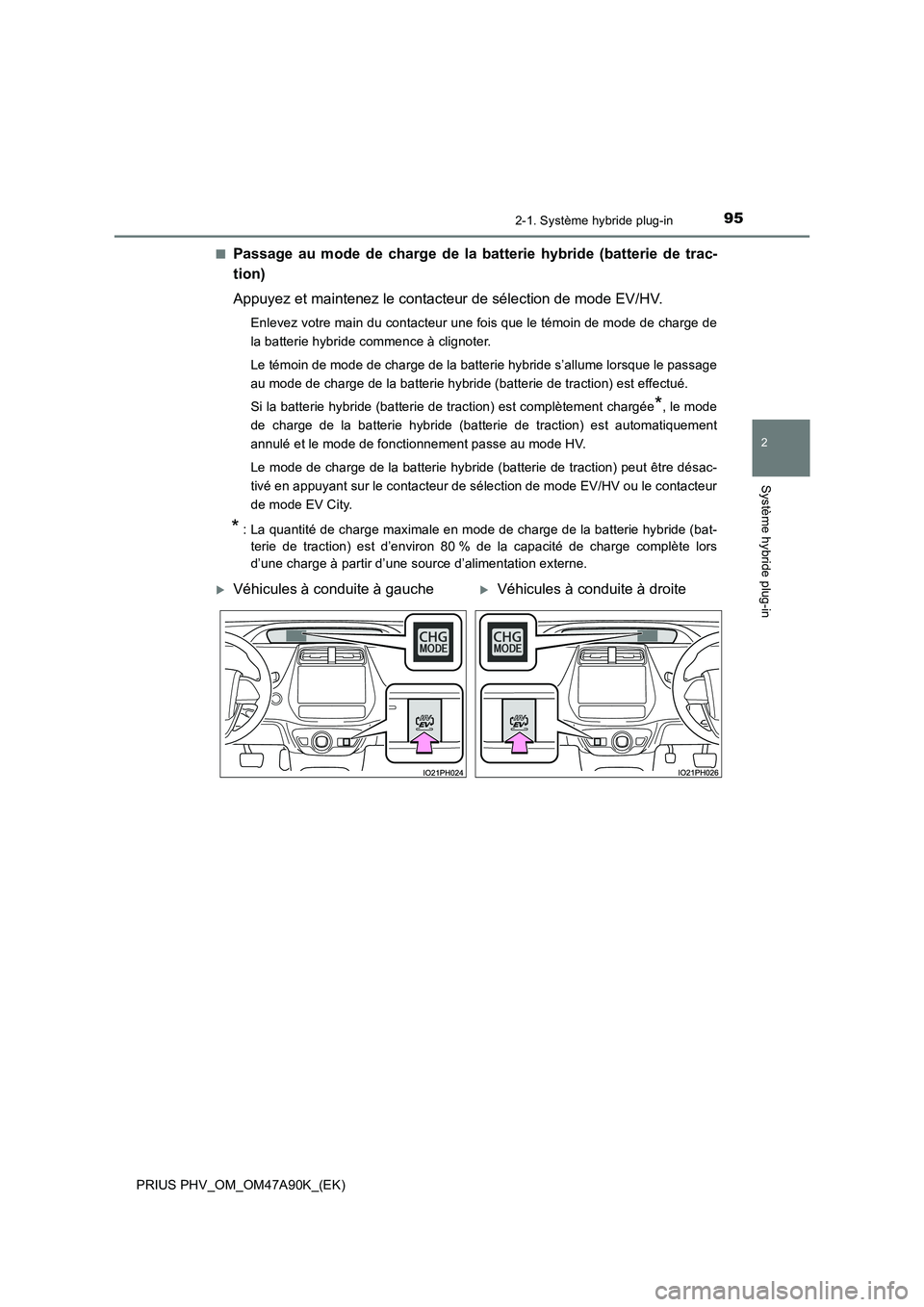

952-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)■
Passage au mode de charge de la batterie hybride (batterie de trac-
tion)
Appuyez et maintenez le contacteur de sélection de mode EV/HV.
Enlevez votre main du contacteur une fois que le témoin de mode de charge de
la batterie hybride commence à clignoter.
Le témoin de mode de charge de la batterie hybride s’allume lorsque le passage
au mode de charge de la batterie hybride (batterie de traction) est effectué.
Si la batterie hybride (batterie de traction) est complètement chargée
*, le mode
de charge de la batterie hybride (batterie de traction) est automatiquement
annulé et le mode de fonctionnement passe au mode HV.
Le mode de charge de la batterie hybride (batterie de traction) peut être désac-
tivé en appuyant sur le contacteur de sélection de mode EV/HV ou le contacteur
de mode EV City.
*: La quantité de charge maximale en mode de charge de la batterie hybride (bat-
terie de traction) est d’environ 80 % de la capacité de charge complète lors
d’une charge à partir d’une source d’alimentation externe.
Véhicules à conduite à gaucheVéhicules à conduite à droite

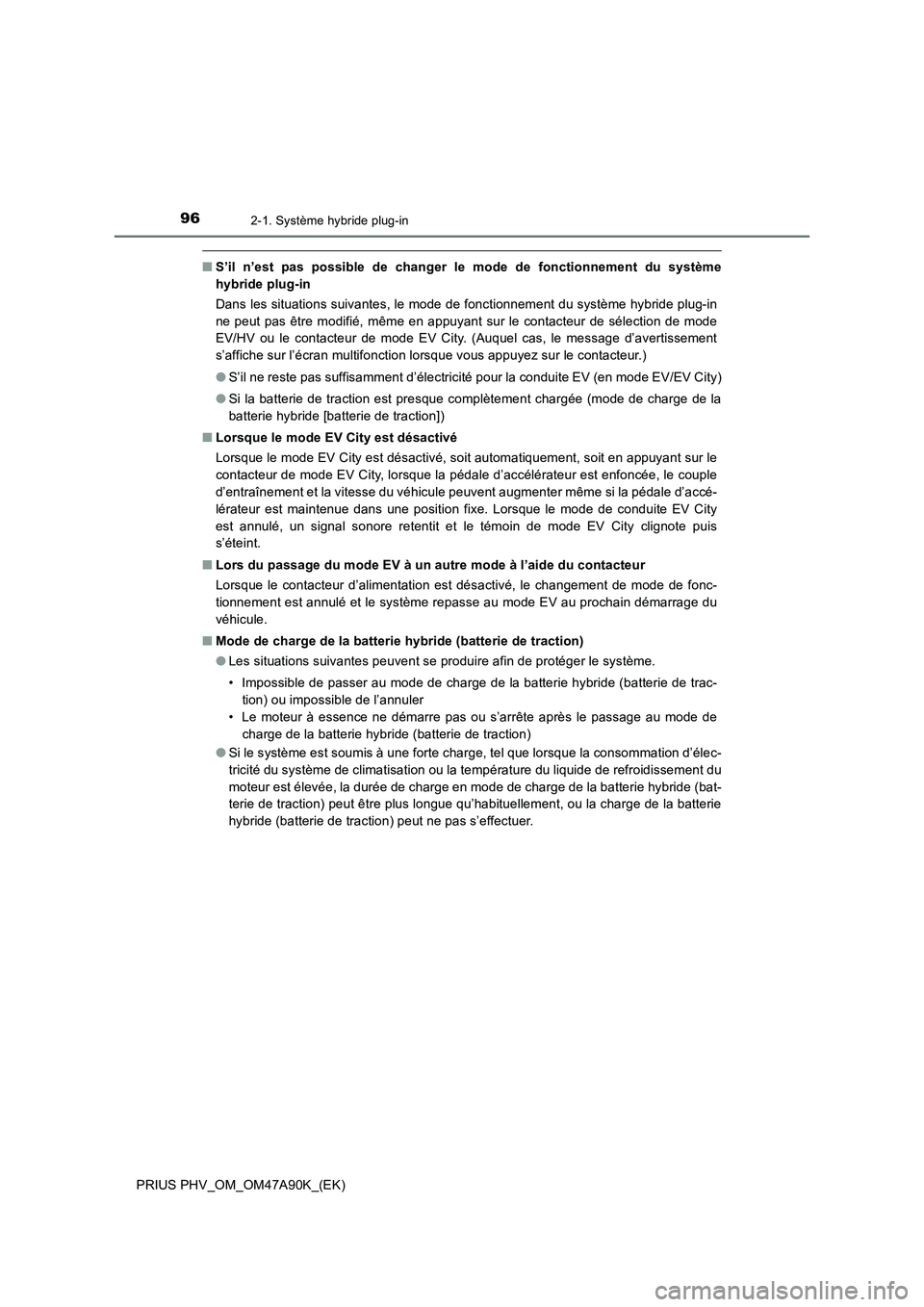

962-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
■S’il n’est pas possible de changer le mode de fonctionnement du système
hybride plug-in
Dans les situations suivantes, le mode de fonctionnement du système hybride plug-in
ne peut pas être modifié, même en appuyant sur le contacteur de sélection de mode
EV/HV ou le contacteur de mode EV City. (Auquel cas, le message d’avertissement
s’affiche sur l’écran multifonction lorsque vous appuyez sur le contacteur.)
●S’il ne reste pas suffisamment d’électricité pour la conduite EV (en mode EV/EV City)
●Si la batterie de traction est presque complètement chargée (mode de charge de la
batterie hybride [batterie de traction])
■Lorsque le mode EV City est désactivé
Lorsque le mode EV City est désactivé, soit automatiquement, soit en appuyant sur le
contacteur de mode EV City, lorsque la pédale d’accélérateur est enfoncée, le couple
d’entraînement et la vitesse du véhicule peuvent augmenter même si la pédale d’accé-
lérateur est maintenue dans une position fixe. Lorsque le mode de conduite EV City
est annulé, un signal sonore retentit et le témoin de mode EV City clignote puis
s’éteint.
■Lors du passage du mode EV à un autre mode à l’aide du contacteur
Lorsque le contacteur d’alimentation est désactivé, le changement de mode de fonc-
tionnement est annulé et le système repasse au mode EV au prochain démarrage du
véhicule.
■Mode de charge de la batterie hybride (batterie de traction)
●Les situations suivantes peuvent se produire afin de protéger le système.
• Impossible de passer au mode de charge de la batterie hybride (batterie de trac-
tion) ou impossible de l’annuler
• Le moteur à essence ne démarre pas ou s’arrête après le passage au mode de
charge de la batterie hybride (batterie de traction)
●Si le système est soumis à une forte charge, tel que lorsque la consommation d’élec-
tricité du système de climatisation ou la température du liquide de refroidissement du
moteur est élevée, la durée de charge en mode de charge de la batterie hybride (bat-
terie de traction) peut être plus longue qu’habituellement, ou la charge de la batterie
hybride (batterie de traction) peut ne pas s’effectuer.

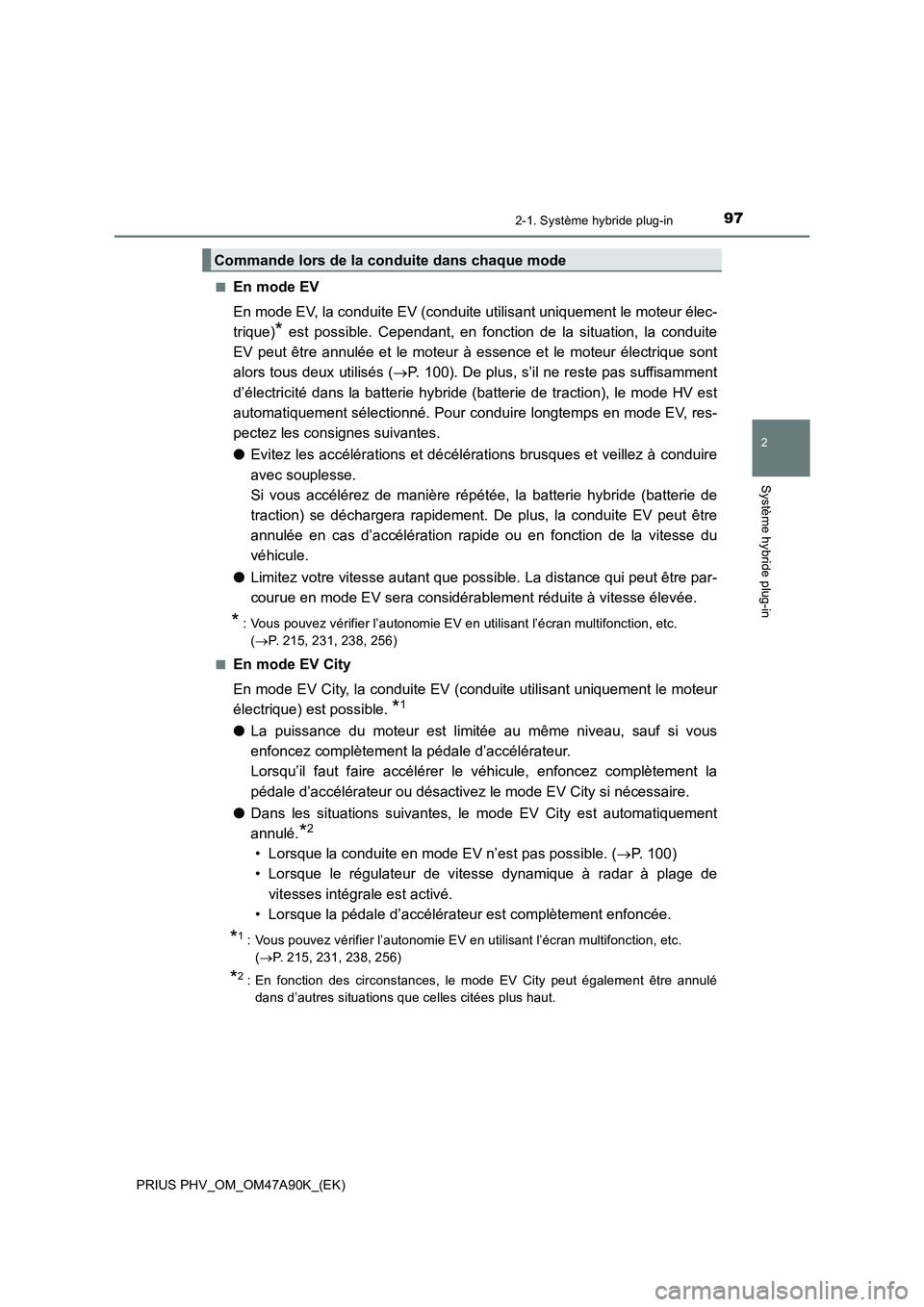

972-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)■
En mode EV
En mode EV, la conduite EV (conduite utilisant uniquement le moteur élec-
trique)
* est possible. Cependant, en fonction de la situation, la conduite
EV peut être annulée et le moteur à essence et le moteur électrique sont
alors tous deux utilisés (P. 100). De plus, s’il ne reste pas suffisamment
d’électricité dans la batterie hybride (batterie de traction), le mode HV est
automatiquement sélectionné. Pour conduire longtemps en mode EV, res-
pectez les consignes suivantes.
●Evitez les accélérations et décélérations brusques et veillez à conduire
avec souplesse.
Si vous accélérez de manière répétée, la batterie hybride (batterie de
traction) se déchargera rapidement. De plus, la conduite EV peut être
annulée en cas d’accélération rapide ou en fonction de la vitesse du
véhicule.
●Limitez votre vitesse autant que possible. La distance qui peut être par-
courue en mode EV sera considérablement réduite à vitesse élevée.
*: Vous pouvez vérifier l’autonomie EV en utilisant l’écran multifonction, etc.
(P. 215, 231, 238, 256)
■
En mode EV City
En mode EV City, la conduite EV (conduite utilisant uniquement le moteur
électrique) est possible.
*1
●La puissance du moteur est limitée au même niveau, sauf si vous
enfoncez complètement la pédale d’accélérateur.
Lorsqu’il faut faire accélérer le véhicule, enfoncez complètement la
pédale d’accélérateur ou désactivez le mode EV City si nécessaire.
●Dans les situations suivantes, le mode EV City est automatiquement
annulé.
*2
• Lorsque la conduite en mode EV n’est pas possible. (P. 100)
• Lorsque le régulateur de vitesse dynamique à radar à plage de
vitesses intégrale est activé.
• Lorsque la pédale d’accélérateur est complètement enfoncée.
*1: Vous pouvez vérifier l’autonomie EV en utilisant l’écran multifonction, etc.
(P. 215, 231, 238, 256)
*2: En fonction des circonstances, le mode EV City peut également être annulé
dans d’autres situations que celles citées plus haut.
Commande lors de la conduite dans chaque mode

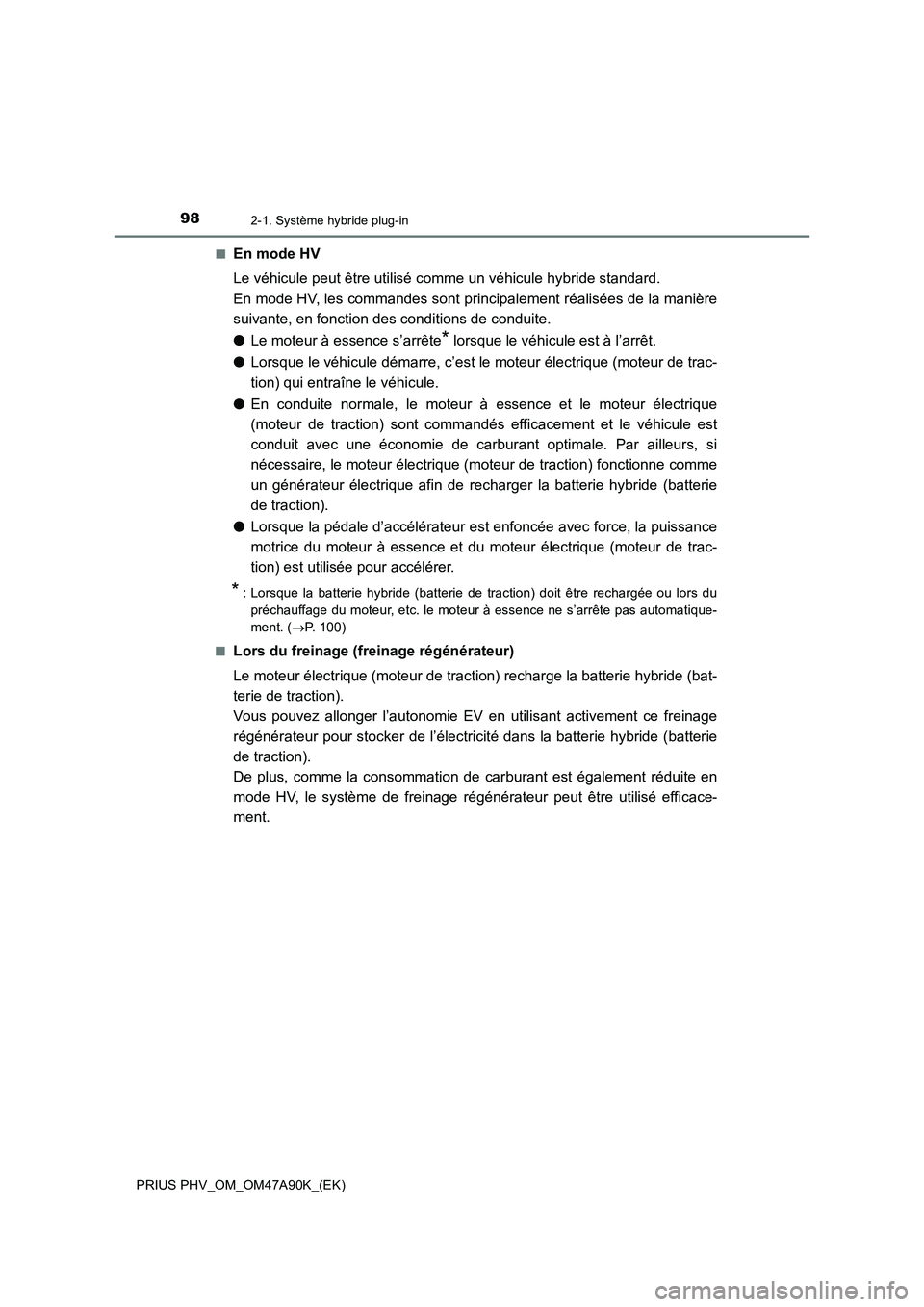

982-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)■
En mode HV
Le véhicule peut être utilisé comme un véhicule hybride standard.
En mode HV, les commandes sont principalement réalisées de la manière
suivante, en fonction des conditions de conduite.
●Le moteur à essence s’arrête
* lorsque le véhicule est à l’arrêt.
●Lorsque le véhicule démarre, c’est le moteur électrique (moteur de trac-
tion) qui entraîne le véhicule.
●En conduite normale, le moteur à essence et le moteur électrique
(moteur de traction) sont commandés efficacement et le véhicule est
conduit avec une économie de carburant optimale. Par ailleurs, si
nécessaire, le moteur électrique (moteur de traction) fonctionne comme
un générateur électrique afin de recharger la batterie hybride (batterie
de traction).
●Lorsque la pédale d’accélérateur est enfoncée avec force, la puissance
motrice du moteur à essence et du moteur électrique (moteur de trac-
tion) est utilisée pour accélérer.
* : Lorsque la batterie hybride (batterie de traction) doit être rechargée ou lors du
préchauffage du moteur, etc. le moteur à essence ne s’arrête pas automatique-
ment. (P. 100)
■
Lors du freinage (freinage régénérateur)
Le moteur électrique (moteur de traction) recharge la batterie hybride (bat-
terie de traction).
Vous pouvez allonger l’autonomie EV en utilisant activement ce freinage
régénérateur pour stocker de l’électricité dans la batterie hybride (batterie
de traction).
De plus, comme la consommation de carburant est également réduite en
mode HV, le système de freinage régénérateur peut être utilisé efficace-
ment.

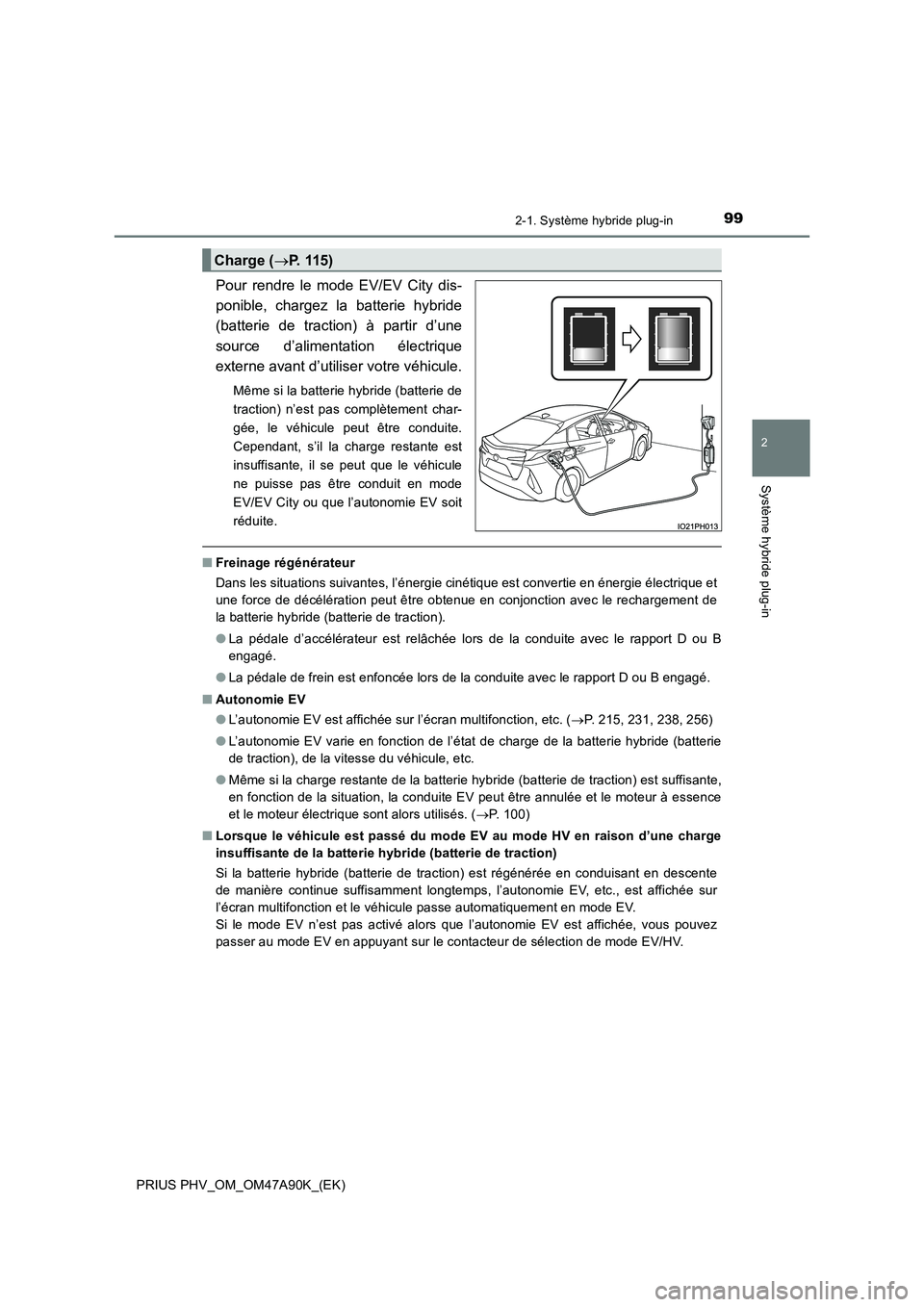

992-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Pour rendre le mode EV/EV City dis-
ponible, chargez la batterie hybride
(batterie de traction) à partir d’une
source d’alimentation électrique
externe avant d’utiliser votre véhicule.
Même si la batterie hybride (batterie de
traction) n’est pas complètement char-
gée, le véhicule peut être conduite.
Cependant, s’il la charge restante est
insuffisante, il se peut que le véhicule
ne puisse pas être conduit en mode
EV/EV City ou que l’autonomie EV soit
réduite.
■ Freinage régénérateur
Dans les situations suivantes, l’énergie cinétique est convertie en énergie électrique et
une force de décélération peut être obtenue en conjonction avec le rechargement de
la batterie hybride (batterie de traction).
● La pédale d’accélérateur est relâchée lors de la conduite avec le rapport D ou B
engagé.
● La pédale de frein est enfoncée lors de la conduite avec le rapport D ou B engagé.
■ Autonomie EV
● L’autonomie EV est affichée sur l’écran multifonction, etc. (P. 215, 231, 238, 256)
● L’autonomie EV varie en fonction de l’état de charge de la batterie hybride (batterie
de traction), de la vitesse du véhicule, etc.
● Même si la charge restante de la batterie hybride (batterie de traction) est suffisante,
en fonction de la situation, la conduite EV peut être annulée et le moteur à essence
et le moteur électrique sont alors utilisés. ( P. 100)
■ Lorsque le véhicule est passé du mode EV au mode HV en raison d’une charge
insuffisante de la batterie hybride (batterie de traction)
Si la batterie hybride (batterie de traction) est régénérée en conduisant en descente
de manière continue suffisamment longtemps, l’autonomie EV, etc., est affichée sur
l’écran multifonction et le véhicule passe automatiquement en mode EV.
Si le mode EV n’est pas activé alors que l’autonomie EV est affichée, vous pouvez
passer au mode EV en appuyant sur le contacteur de sélection de mode EV/HV.
Charge ( P. 115)

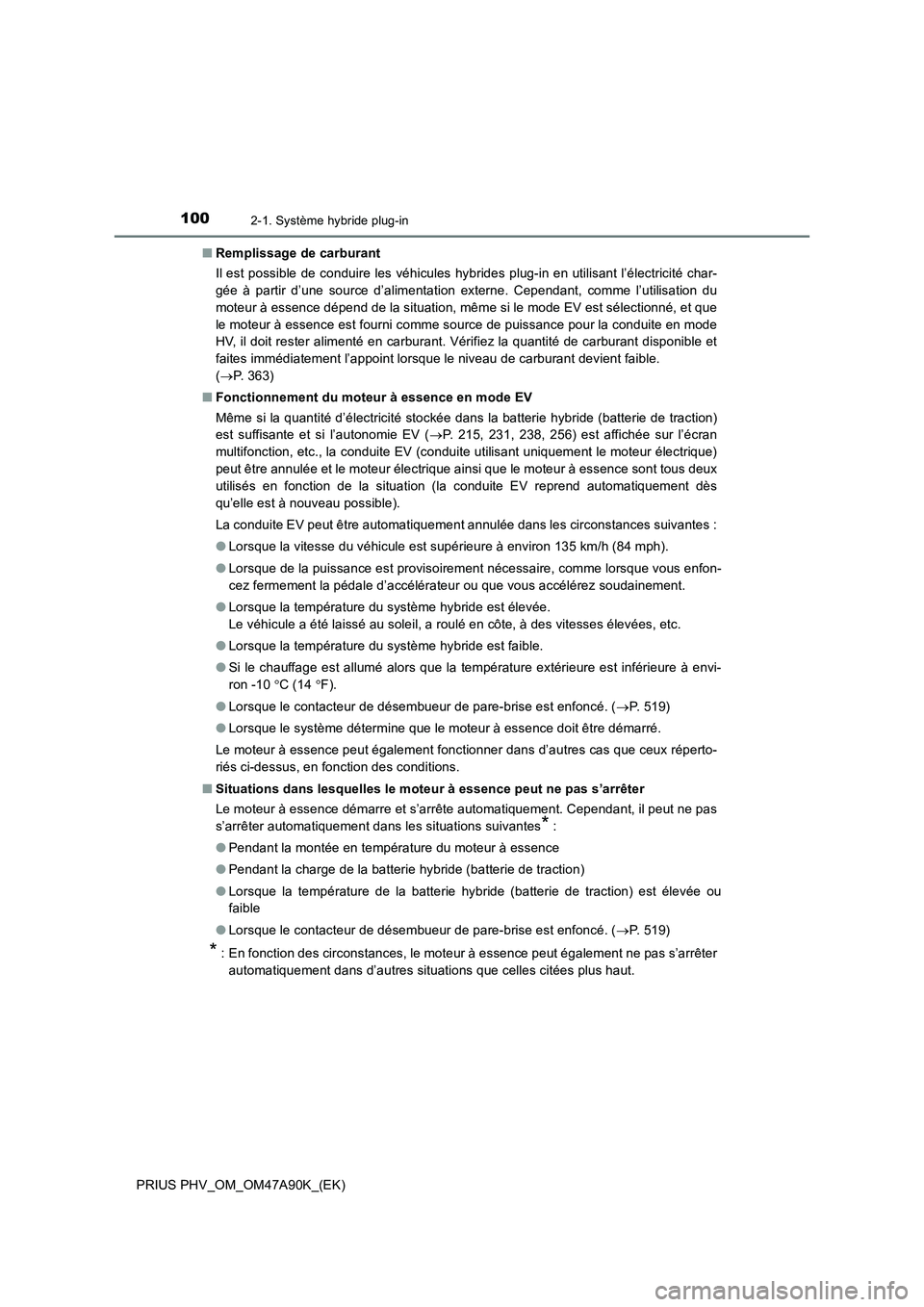

1002-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)■Remplissage de carburant
Il est possible de conduire les véhicules hybrides plug-in en utilisant l’électricité char-
gée à partir d’une source d’alimentation externe. Cependant, comme l’utilisation du
moteur à essence dépend de la situation, même si le mode EV est sélectionné, et que
le moteur à essence est fourni comme source de puissance pour la conduite en mode
HV, il doit rester alimenté en carburant. Vérifiez la quantité de carburant disponible et
faites immédiatement l’appoint lorsque le niveau de carburant devient faible.
(P. 3 6 3 )
■Fonctionnement du moteur à essence en mode EV
Même si la quantité d’électricité stockée dans la batterie hybride (batterie de traction)
est suffisante et si l’autonomie EV (P. 215, 231, 238, 256) est affichée sur l’écran
multifonction, etc., la conduite EV (conduite utilisant uniquement le moteur électrique)
peut être annulée et le moteur électrique ainsi que le moteur à essence sont tous deux
utilisés en fonction de la situation (la conduite EV reprend automatiquement dès
qu’elle est à nouveau possible).
La conduite EV peut être automatiquement annulée dans les circonstances suivantes :
●Lorsque la vitesse du véhicule est supérieure à environ 135 km/h (84 mph).
●Lorsque de la puissance est provisoirement nécessaire, comme lorsque vous enfon-
cez fermement la pédale d’accélérateur ou que vous accélérez soudainement.
●Lorsque la température du système hybride est élevée.
Le véhicule a été laissé au soleil, a roulé en côte, à des vitesses élevées, etc.
●Lorsque la température du système hybride est faible.
●Si le chauffage est allumé alors que la température extérieure est inférieure à envi-
ron -10 C (14 F).
●Lorsque le contacteur de désembueur de pare-brise est enfoncé. (P. 5 1 9 )
●Lorsque le système détermine que le moteur à essence doit être démarré.
Le moteur à essence peut également fonctionner dans d’autres cas que ceux réperto-
riés ci-dessus, en fonction des conditions.
■Situations dans lesquelles le moteur à essence peut ne pas s’arrêter
Le moteur à essence démarre et s’arrête automatiquement. Cependant, il peut ne pas
s’arrêter automatiquement dans les situations suivantes
* :
●Pendant la montée en température du moteur à essence
●Pendant la charge de la batterie hybride (batterie de traction)
●Lorsque la température de la batterie hybride (batterie de traction) est élevée ou
faible
●Lorsque le contacteur de désembueur de pare-brise est enfoncé. (P. 5 1 9 )
* : En fonction des circonstances, le moteur à essence peut également ne pas s’arrêter
automatiquement dans d’autres situations que celles citées plus haut.
