TOYOTA PRIUS PLUG-IN HYBRID 2017 Manuel du propriétaire (in French)

1312-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
■Emplacement des antennes
P. 2 8 5
■Zone de portée (zones dans lesquelles la clé électronique est détectée)
P. 2 8 6
■

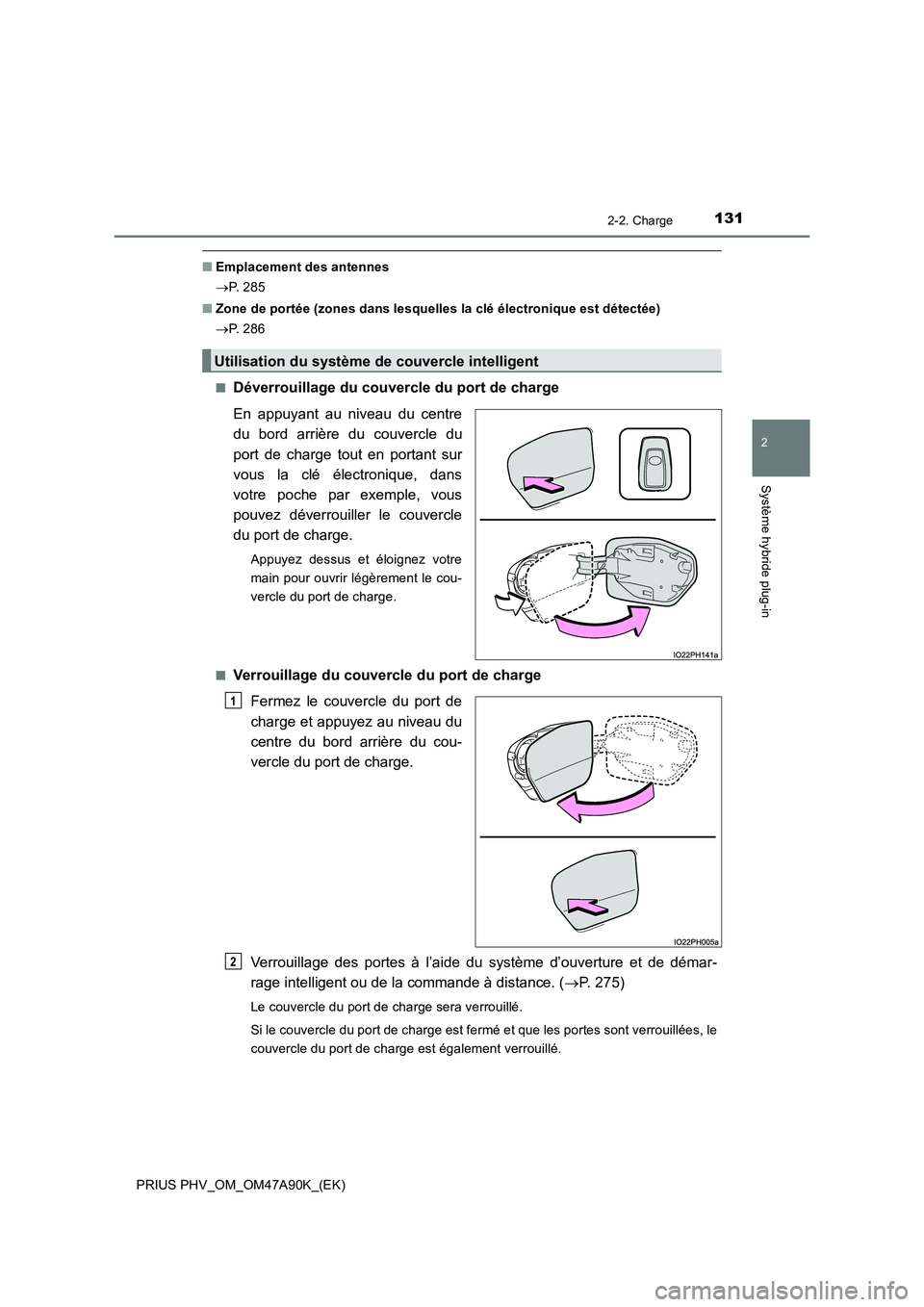

Déverrouillage du couvercle du port de charge
En appuyant au niveau du centre
du bord arrière du couvercle du
port de charge tout en portant sur
vous la clé électronique, dans
votre poche par exemple, vous
pouvez déverrouiller le couvercle
du port de charge.
Appuyez dessus et éloignez votre
main pour ouvrir légèrement le cou-
vercle du port de charge.
■
Verrouillage du couvercle du port de charge
Fermez le couvercle du port de
charge et appuyez au niveau du
centre du bord arrière du cou-
vercle du port de charge.
Verrouillage des portes à l’aide du système d’ouverture et de démar-
rage intelligent ou de la commande à distance. (P. 275)
Le couvercle du port de charge sera verrouillé.
Si le couvercle du port de charge est fermé et que les portes sont verrouillées, le
couvercle du port de charge est également verrouillé.
Utilisation du système de couvercle intelligent
1
2

1322-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)

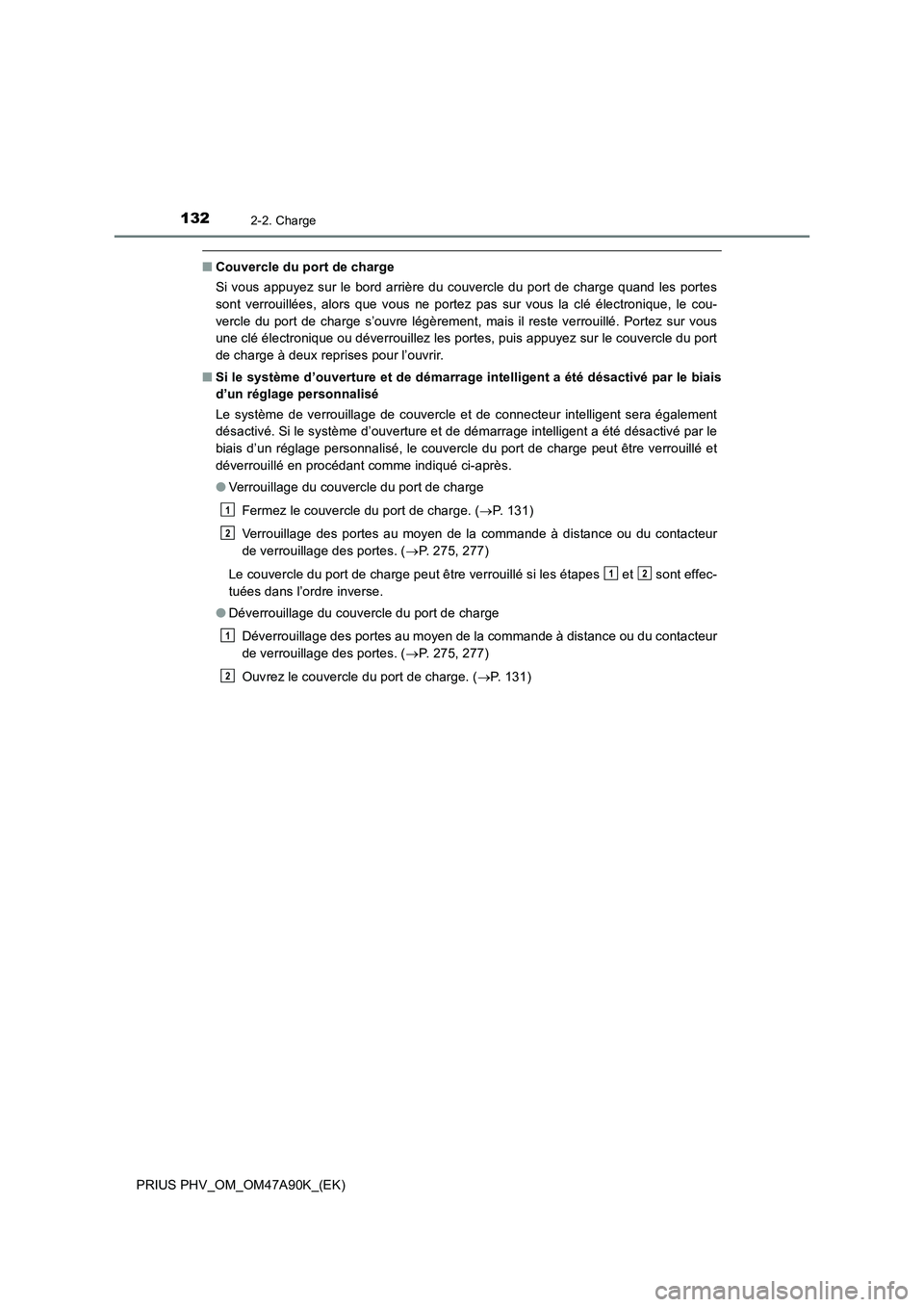

■Couvercle du port de charge
Si vous appuyez sur le bord arrière du couvercle du port de charge quand les portes
sont verrouillées, alors que vous ne portez pas sur vous la clé électronique, le cou-
vercle du port de charge s’ouvre légèrement, mais il reste verrouillé. Portez sur vous
une clé électronique ou déverrouillez les portes, puis appuyez sur le couvercle du port
de charge à deux reprises pour l’ouvrir.
■Si le système d’ouverture et de démarrage intelligent a été désactivé par le biais
d’un réglage personnalisé
Le système de verrouillage de couvercle et de connecteur intelligent sera également
désactivé. Si le système d’ouverture et de démarrage intelligent a été désactivé par le
biais d’un réglage personnalisé, le couvercle du port de charge peut être verrouillé et
déverrouillé en procédant comme indiqué ci-après.
●Verrouillage du couvercle du port de charge
Fermez le couvercle du port de charge. (P. 131)
Verrouillage des portes au moyen de la commande à distance ou du contacteur
de verrouillage des portes. (P. 275, 277)
Le couvercle du port de charge peut être verrouillé si les étapes et sont effec-
tuées dans l’ordre inverse.
●Déverrouillage du couvercle du port de charge
Déverrouillage des portes au moyen de la commande à distance ou du contacteur
de verrouillage des portes. (P. 275, 277)
Ouvrez le couvercle du port de charge. (P. 131)
1
2
12
1
2

1332-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
■ Si le couvercle du port de charge ne s’ouvre pas en suivant la procédure normale
Si le couvercle du port de charge ne s’ouvre pas en suivant la procédure normale, il
peut être ouvert d’urgence en exécutant les étapes suivantes.
Ouvrez la porte de coffre. ( P. 280)
Préparez la clé à écrou de roue. ( P. 608)
Introduisez une clé à écrou de roue comme indiqué sur le schéma.
Appuyez au centre du bord arrière du couvercle du port de charge pour l’ouvrir.
( P. 1 1 6 )
Cette méthode de déverrouillage constitue une mesure corrective provisoire destinée
aux cas d’urgence uniquement. Si le problème persiste, faites immédiatement vérifier
votre véhicule par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
professionnel dûment qualifié et équipé.
Tirez sur le bouton et retirez le cache indi-
qué sur le schéma.
Insérez l’extrémité de la clé à écrou de
roue le long de la découpe de la zone
d’installation du couvercle.
Placez provisoirement la partie en L de la
clé à écrou de roue à l’endroit où elle est
en contact avec la plaque de coffre.
(Placez la clé à écrou de roue de manière
perpendiculaire à l’orifice d’accès.)
En fonction des conditions à l’étape ,
introduisez la clé à écrou de roue vers le
haut dans le véhicule.
Le fait d’appuyer sur le levier de déverrouil-
lage d’urgence à l’intérieur de l’orifice
d’accès permet de déverrouiller le couvercle
du port de charge.
1
2
3
4
1
2
54
6

1342-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)
Portez sur vous la clé électronique, par exemple en la mettant dans votre
poche.

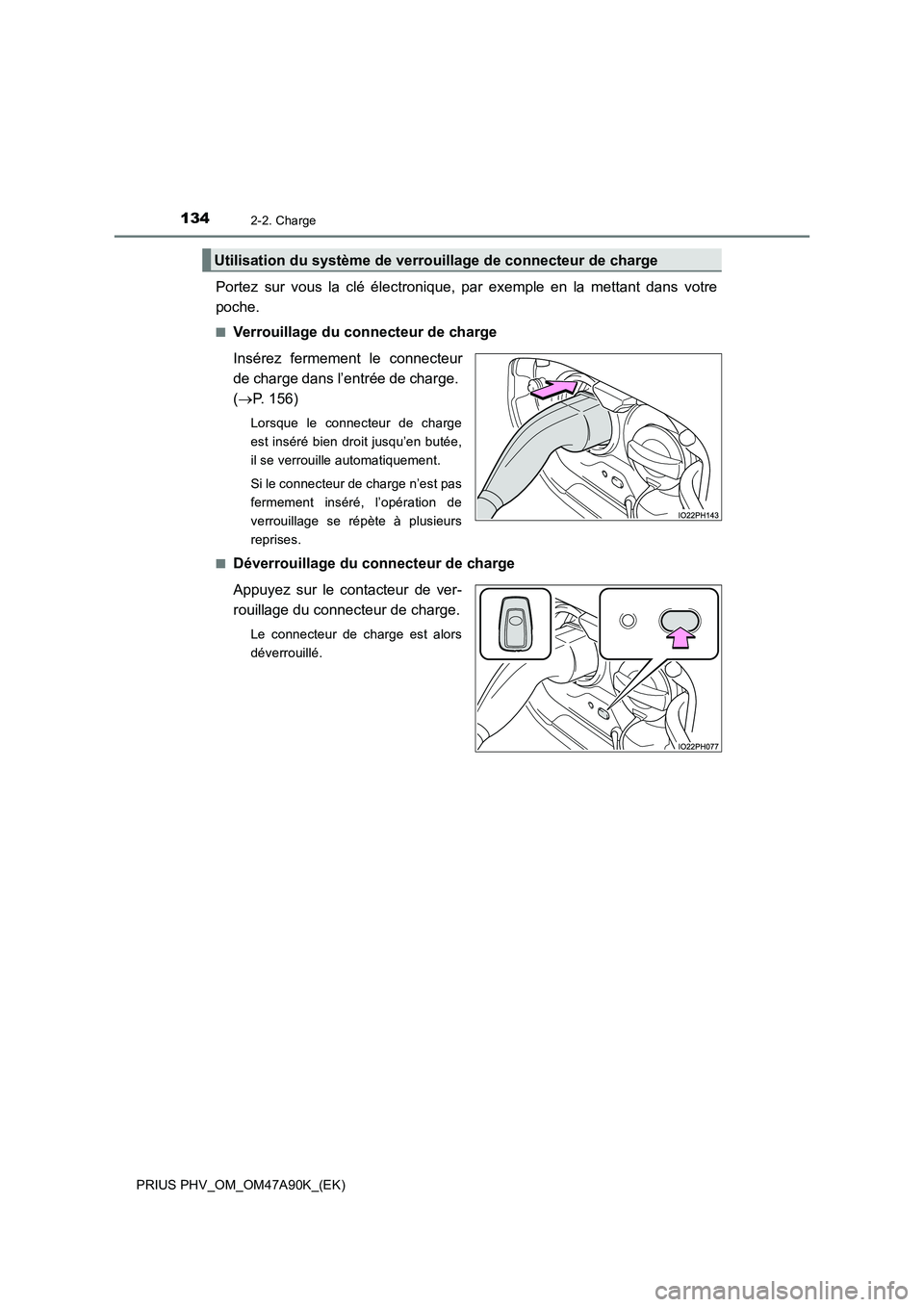

■Verrouillage du connecteur de charge
Insérez fermement le connecteur
de charge dans l’entrée de charge.
(P. 156)
Lorsque le connecteur de charge
est inséré bien droit jusqu’en butée,
il se verrouille automatiquement.
Si le connecteur de charge n’est pas
fermement inséré, l’opération de
verrouillage se répète à plusieurs
reprises.
■
Déverrouillage du connecteur de charge
Appuyez sur le contacteur de ver-
rouillage du connecteur de charge.
Le connecteur de charge est alors
déverrouillé.
Utilisation du système de verrouillage de connecteur de charge

1352-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)

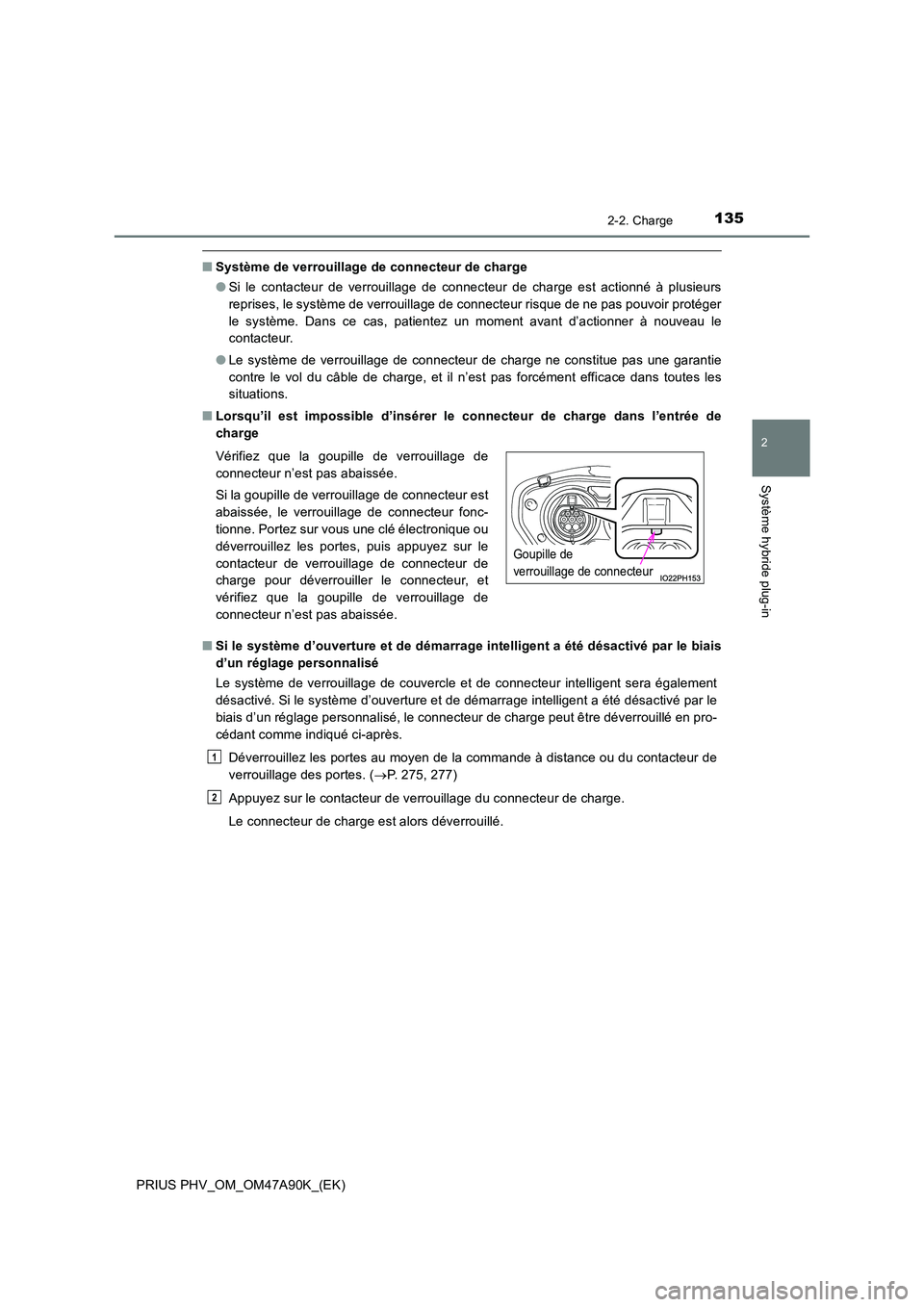

■Système de verrouillage de connecteur de charge
● Si le contacteur de verrouillage de connecteur de charge est actionné à plusieurs
reprises, le système de verrouillage de connecteur risque de ne pas pouvoir protéger
le système. Dans ce cas, patientez un moment avant d’actionner à nouveau le
contacteur.
● Le système de verrouillage de connecteur de charge ne constitue pas une garantie
contre le vol du câble de charge, et il n’est pas forcément efficace dans toutes les
situations.
■ Lorsqu’il est impossible d’insérer le connecteur de charge dans l’entrée de
charge
■ Si le système d’ouverture et de démarrage intelligent a été désactivé par le biais
d’un réglage personnalisé
Le système de verrouillage de couvercle et de connecteur intelligent sera également
désactivé. Si le système d’ouverture et de démarrage intelligent a été désactivé par le
biais d’un réglage personnalisé, le connecteur de charge peut être déverrouillé en pro-
cédant comme indiqué ci-après.
Déverrouillez les portes au moyen de la commande à distance ou du contacteur de
verrouillage des portes. ( P. 275, 277)
Appuyez sur le contacteur de verrouillage du connecteur de charge.
Le connecteur de charge est alors déverrouillé.
Vérifiez que la goupille de verrouillage de
connecteur n’est pas abaissée.
Si la goupille de verrouillage de connecteur est
abaissée, le verrouillage de connecteur fonc-
tionne. Portez sur vous une clé électronique ou
déverrouillez les portes, puis appuyez sur le
contacteur de verrouillage de connecteur de
charge pour déverrouiller le connecteur, et
vérifiez que la goupille de verrouillage de
connecteur n’est pas abaissée.
Goupille de
verrouillage de connecteur
1
2

1362-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)
■ Si le câble de charge ne peut pas être déverrouillé en suivant la procédure nor-
male
Si le connecteur de charge ne peut pas être déverrouillé en appuyant sur le contacteur
de verrouillage du connecteur de charge après s’être muni d’une clé électronique ou
avoir déverrouillé les portes, le connecteur de charge peut être déverrouillé en action-
nant le levier de déverrouillage d’urgence.
Environ 50 mm (2,0 in.)
Environ 20 mm (0,9 in.)
Ouvrez la porte de coffre. ( P. 280)
Tirez sur le bouton et retirez le cache
comme indiqué sur le schéma.
Introduisez votre main par le dessous du
véhicule en progressant vers le haut de
manière oblique, puis accrochez le levier de
déverrouillage d’urgence avec un doigt.
Déplacez le levier de déverrouillage
d’urgence dans le sens indiqué sur le
schéma.*
Le connecteur de charge est déverrouillé et
peut être enlevé.
*: Veillez à le déplacer dans le sens indiqué
sur l’illustration. Si vous appliquez une force
dans un autre sens, cela peut endommager
le levier de déverrouillage d’urgence.
1
2
1
2
3
4

1372-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Remettez le cache dans sa position initiale.
Cette méthode constitue une mesure corrective provisoire destinée aux cas d’urgence
uniquement. Si le problème persiste, faites immédiatement vérifier votre véhicule par
un concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
N’utilisez pas le levier de déverrouillage d’urgence lorsque le connecteur de charge
peut être déverrouillé en suivant la procédure normale.

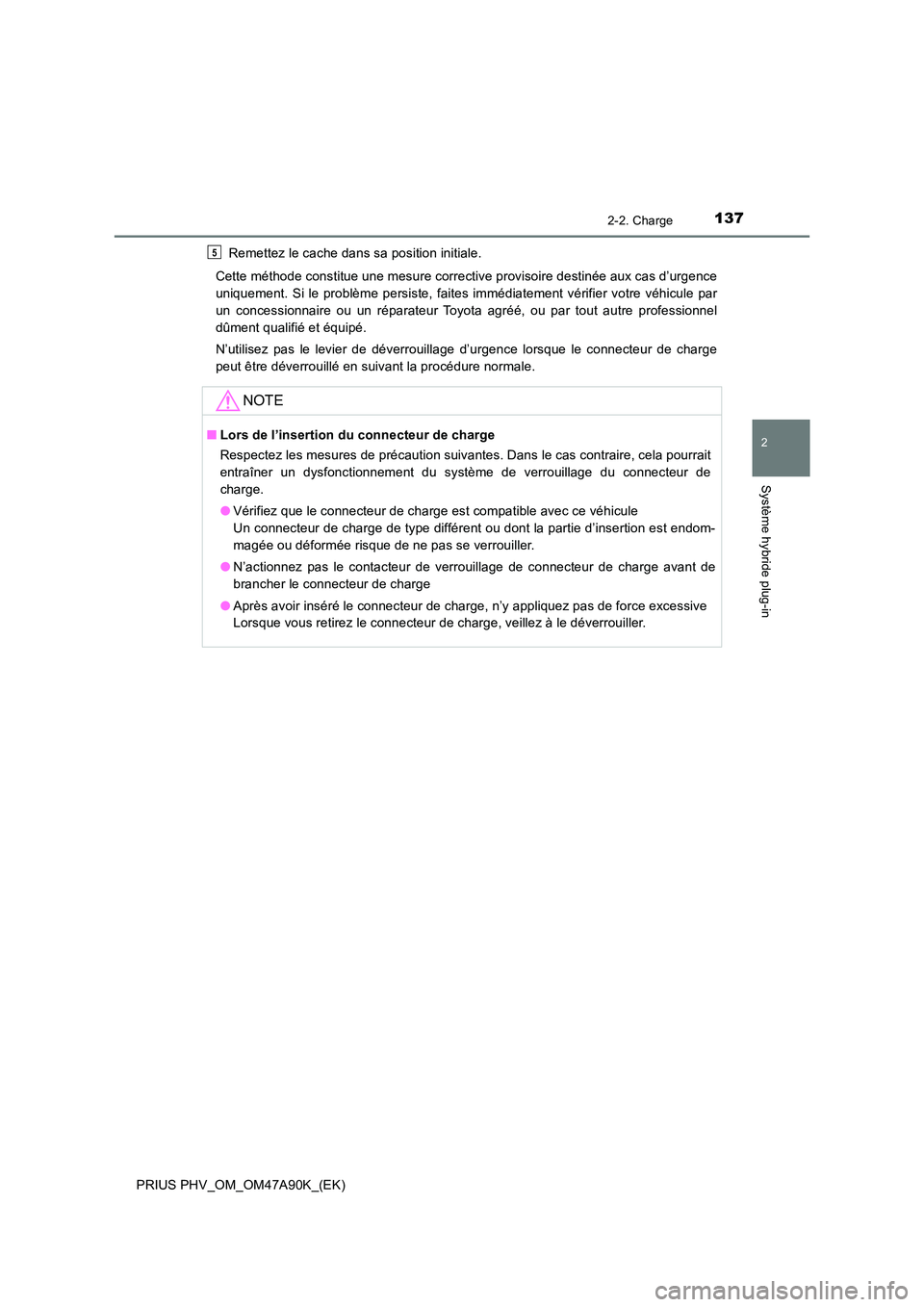

NOTE
■ Lors de l’insertion du connecteur de charge
Respectez les mesures de précaution suivantes. Dans le cas contraire, cela pourrait
entraîner un dysfonctionnement du système de verrouillage du connecteur de
charge.
● Vérifiez que le connecteur de charge est compatible avec ce véhicule
Un connecteur de charge de type différent ou dont la partie d’insertion est endom-
magée ou déformée risque de ne pas se verrouiller.
● N’actionnez pas le contacteur de verrouillage de connecteur de charge avant de
brancher le connecteur de charge
● Après avoir inséré le connecteur de charge, n’y appliquez pas de force excessive
Lorsque vous retirez le connecteur de charge, veillez à le déverrouiller.
5

1382-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)

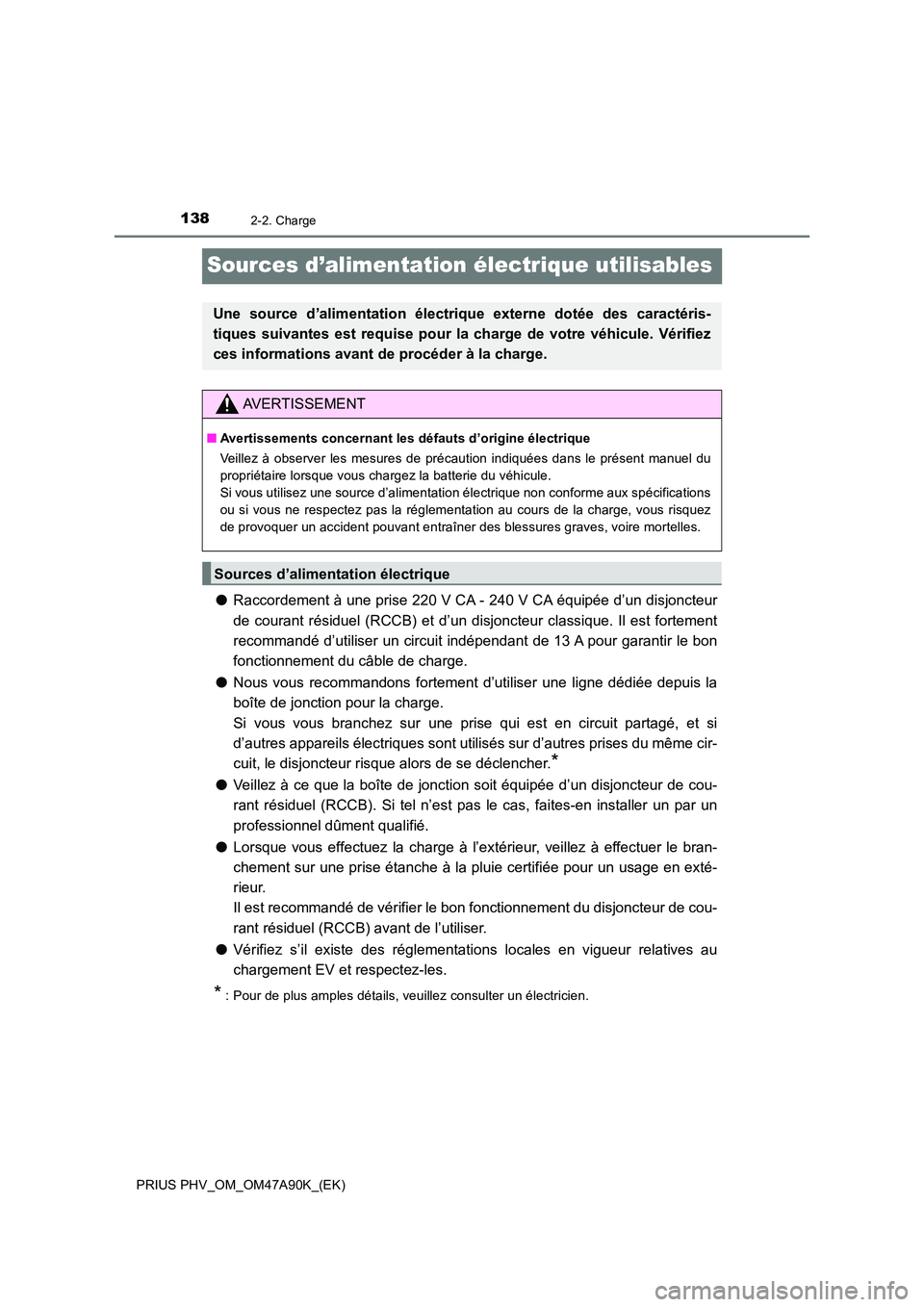

Sources d’alimentation électrique utilisables
●Raccordement à une prise 220 V CA - 240 V CA équipée d’un disjoncteur
de courant résiduel (RCCB) et d’un disjoncteur classique. Il est fortement
recommandé d’utiliser un circuit indépendant de 13 A pour garantir le bon
fonctionnement du câble de charge.
● Nous vous recommandons fortement d’utiliser une ligne dédiée depuis la
boîte de jonction pour la charge.
Si vous vous branchez sur une prise qui est en circuit partagé, et si
d’autres appareils électriques sont utilisés sur d’autres prises du même cir-
cuit, le disjoncteur risque alors de se déclencher.*
● Veillez à ce que la boîte de jonction soit équipée d’un disjoncteur de cou-
rant résiduel (RCCB). Si tel n’est pas le cas, faites-en installer un par un
professionnel dûment qualifié.
● Lorsque vous effectuez la charge à l’extérieur, veillez à effectuer le bran-
chement sur une prise étanche à la pluie certifiée pour un usage en exté-
rieur.
Il est recommandé de vérifier le bon fonctionnement du disjoncteur de cou-
rant résiduel (RCCB) avant de l’utiliser.
● Vérifiez s’il existe des réglementations locales en vigueur relatives au
chargement EV et respectez-les.
* : Pour de plus amples détails, veuillez consulter un électricien.
Une source d’alimentation électriqu e externe dotée des caractéris-
tiques suivantes est requise pour la charge de votre véhicule. Vérifiez
ces informations avant de procéder à la charge.
AVERTISSEMENT
■ Avertissements concernant les défauts d’origine électrique
Veillez à observer les mesures de précaution indiquées dans le présent manuel du
propriétaire lorsque vous chargez la batterie du véhicule.
Si vous utilisez une source d’alimentation électrique non conforme aux spécifications
ou si vous ne respectez pas la réglementation au cours de la charge, vous risquez
de provoquer un accident pouvant entraîner des blessures graves, voire mortelles.
Sources d’alimentation électrique

1392-2. Charge
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)

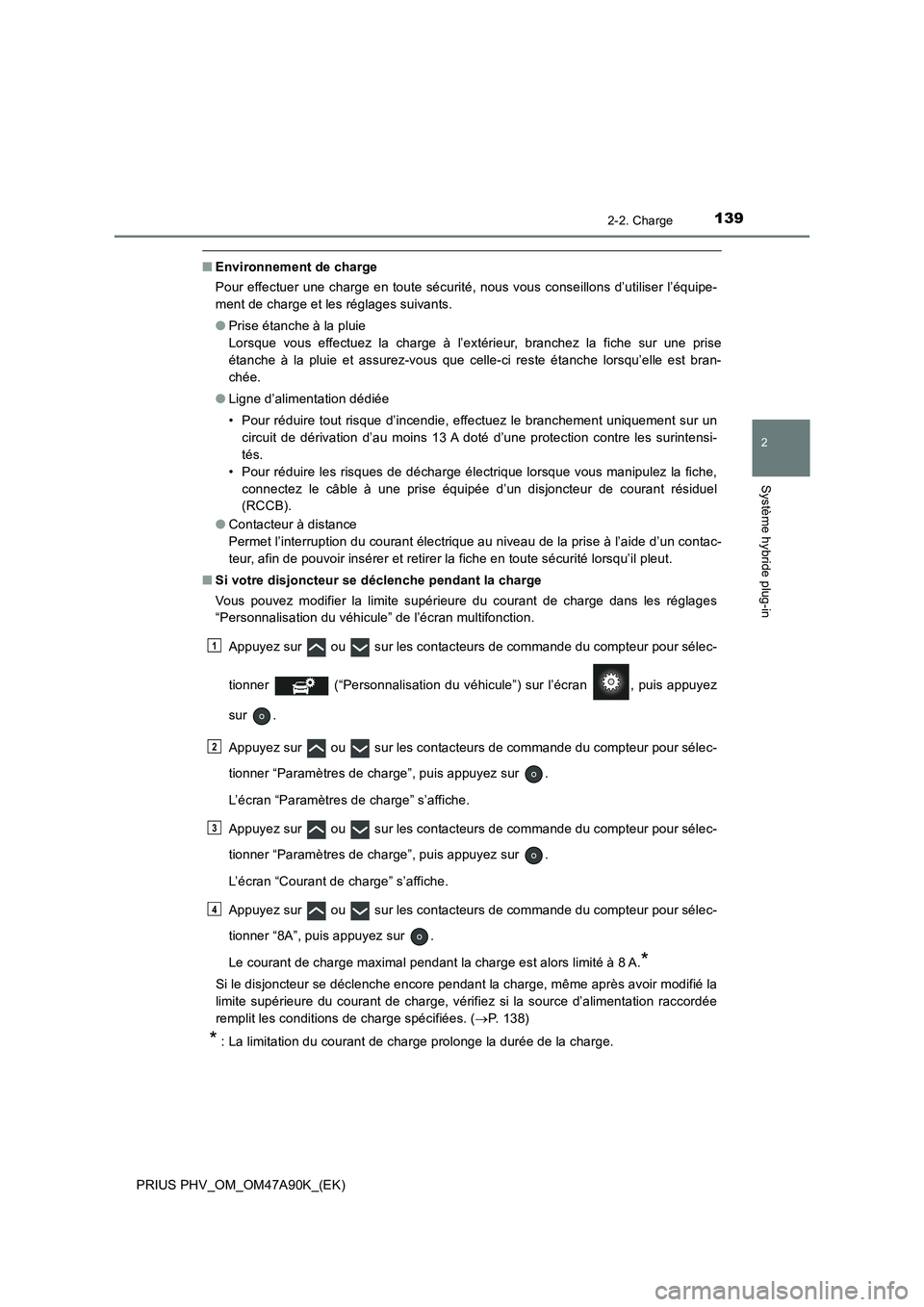

■Environnement de charge
Pour effectuer une charge en toute sécurité, nous vous conseillons d’utiliser l’équipe-
ment de charge et les réglages suivants.
●Prise étanche à la pluie
Lorsque vous effectuez la charge à l’extérieur, branchez la fiche sur une prise
étanche à la pluie et assurez-vous que celle-ci reste étanche lorsqu’elle est bran-
chée.
● Ligne d’alimentation dédiée
• Pour réduire tout risque d’incendie, effectuez le branchement uniquement sur un
circuit de dérivation d’au moins 13 A doté d’une protection contre les surintensi-
tés.
• Pour réduire les risques de décharge électrique lorsque vous manipulez la fiche, connectez le câble à une prise équipée d’un disjoncteur de courant résiduel
(RCCB).
● Contacteur à distance
Permet l’interruption du courant électrique au niveau de la prise à l’aide d’un contac-
teur, afin de pouvoir insérer et retirer la fiche en toute sécurité lorsqu’il pleut.
■ Si votre disjoncteur se déclenche pendant la charge
Vous pouvez modifier la limite supérieure du courant de charge dans les réglages
“Personnalisation du véhicule” de l’écran multifonction.
Appuyez sur ou sur les contacteurs de commande du compteur pour sélec-
tionner (“Personnalisation du véhicule”) sur l’écran , puis appuyez
sur .
Appuyez sur ou sur les contacteurs de commande du compteur pour sélec-
tionner “Paramètres de charge”, puis appuyez sur .
L’écran “Paramètres de charge” s’affiche.
Appuyez sur ou sur les contacteurs de commande du compteur pour sélec-
tionner “Paramètres de charge”, puis appuyez sur .
L’écran “Courant de charge” s’affiche.
Appuyez sur ou sur les contacteurs de commande du compteur pour sélec-
tionner “8A”, puis appuyez sur .
Le courant de charge maximal pendant la charge est alors limité à 8 A.
*
Si le disjoncteur se déclenche encore pendant la charge, même après avoir modifié la
limite supérieure du courant de charge, vérifiez si la source d’alimentation raccordée
remplit les conditions de charge spécifiées. ( P. 1 3 8 )
* : La limitation du courant de charge prolonge la durée de la charge.
1
2
3
4

1402-2. Charge
PRIUS PHV_OM_OM47A90K_(EK)

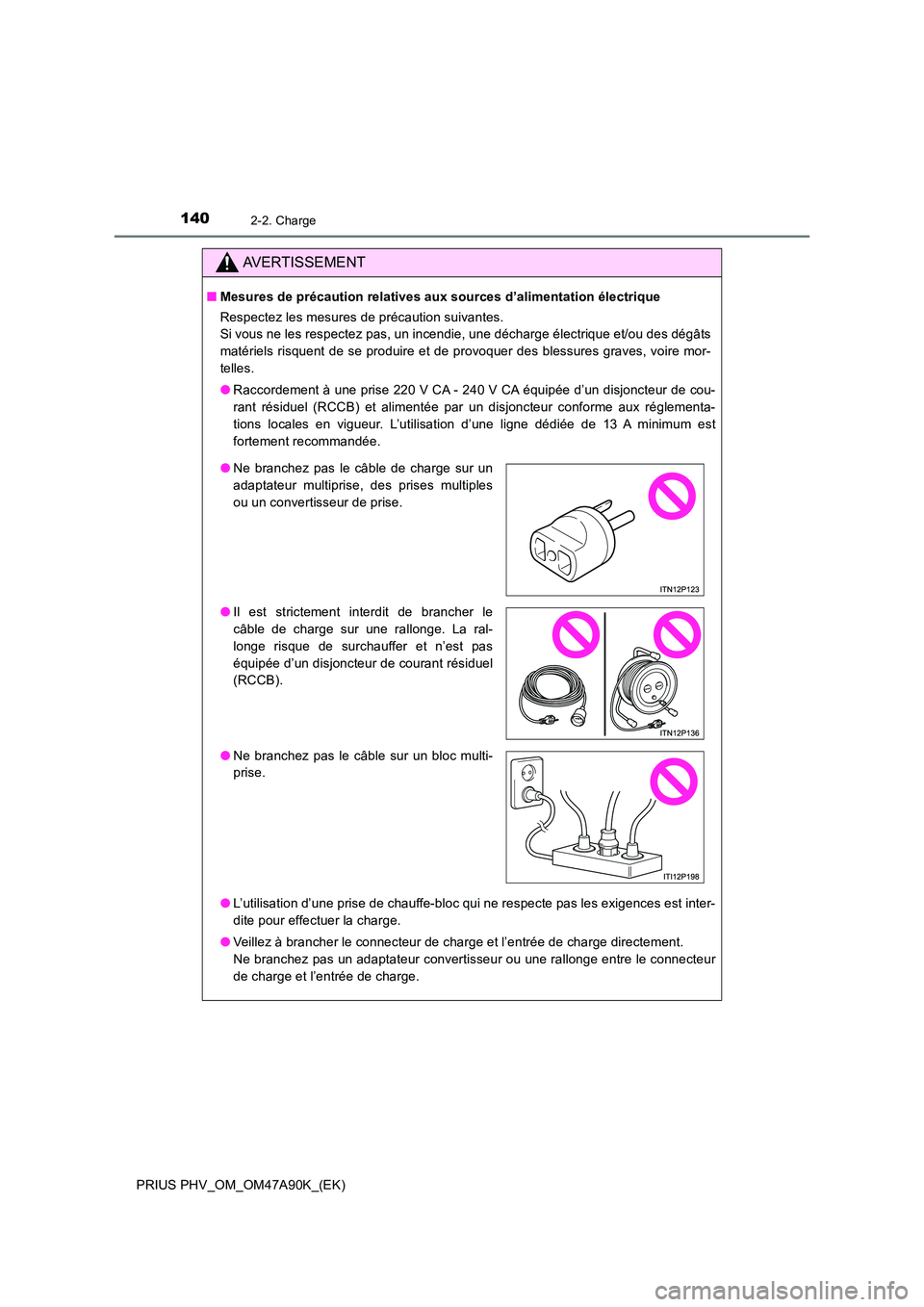

AVERTISSEMENT
■Mesures de précaution relatives aux sources d’alimentation électrique
Respectez les mesures de précaution suivantes.
Si vous ne les respectez pas, un incendie, une décharge électrique et/ou des dégâts
matériels risquent de se produire et de provoquer des blessures graves, voire mor-
telles.
● Raccordement à une prise 220 V CA - 240 V CA équipée d’un disjoncteur de cou-
rant résiduel (RCCB) et alimentée par un disjoncteur conforme aux réglementa-
tions locales en vigueur. L’utilisation d’une ligne dédiée de 13 A minimum est
fortement recommandée.
● L’utilisation d’une prise de chauffe-bloc qui ne respecte pas les exigences est inter-
dite pour effectuer la charge.
● Veillez à brancher le connecteur de charge et l’entrée de charge directement.
Ne branchez pas un adaptateur convertisseur ou une rallonge entre le connecteur
de charge et l’entrée de charge.
● Ne branchez pas le câble de charge sur un
adaptateur multiprise, des prises multiples
ou un convertisseur de prise.
● Il est strictement interdit de brancher le
câble de charge sur une rallonge. La ral-
longe risque de surchauffer et n’est pas
équipée d’un disjoncteur de courant résiduel
(RCCB).
● Ne branchez pas le câble sur un bloc multi-
prise.
