1012-1. Système hybride plug-in
2
Système hybride plug-in

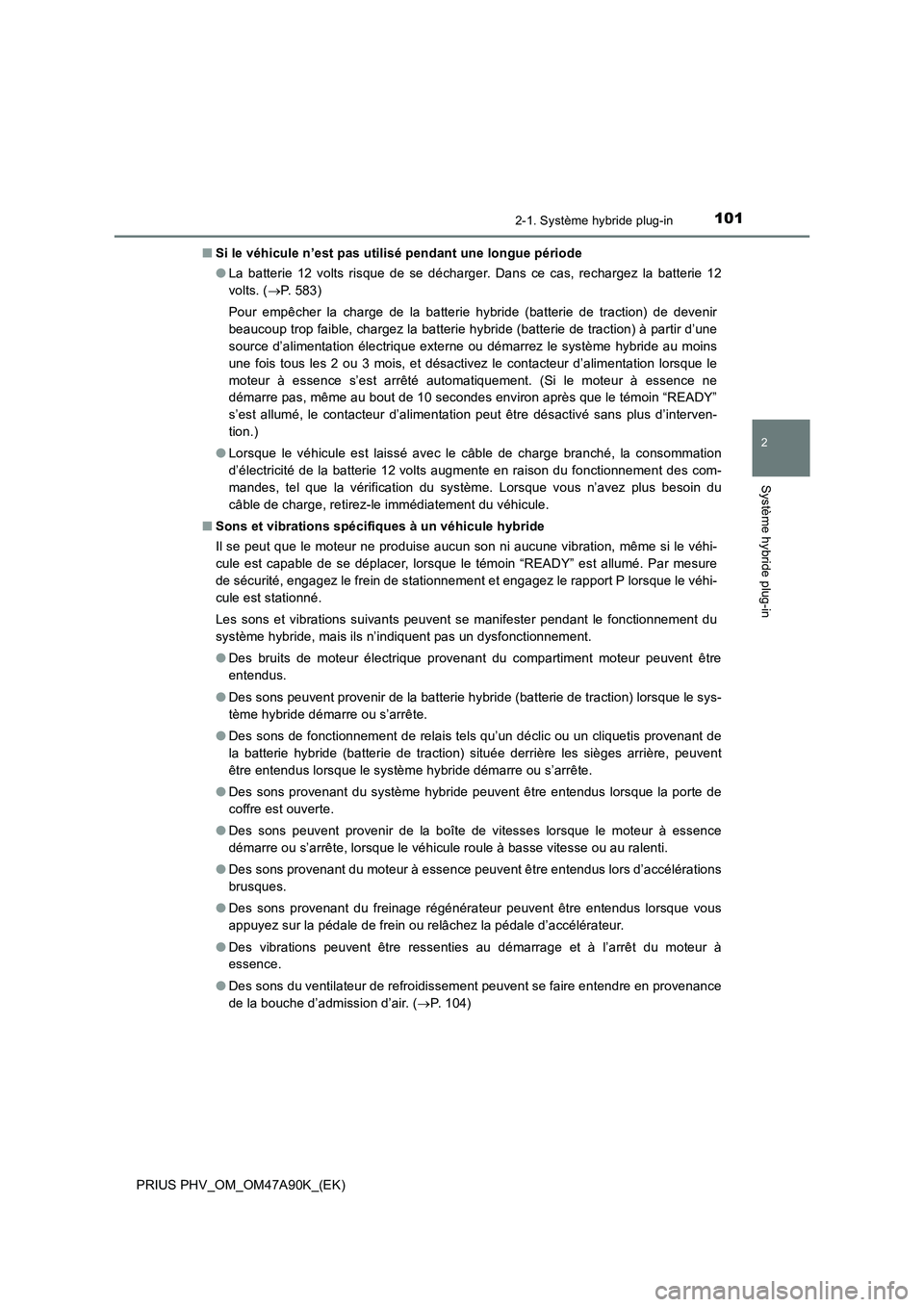

PRIUS PHV_OM_OM47A90K_(EK)■Si le véhicule n’est pas utilisé pendant une longue période
●La batterie 12 volts risque de se décharger. Dans ce cas, rechargez la batterie 12
volts. (P. 583)
Pour empêcher la charge de la batterie hybride (batterie de traction) de devenir
beaucoup trop faible, chargez la batterie hybride (batterie de traction) à partir d’une
source d’alimentation électrique externe ou démarrez le système hybride au moins
une fois tous les 2 ou 3 mois, et désactivez le contacteur d’alimentation lorsque le
moteur à essence s’est arrêté automatiquement. (Si le moteur à essence ne
démarre pas, même au bout de 10 secondes environ après que le témoin “READY”
s’est allumé, le contacteur d’alimentation peut être désactivé sans plus d’interven-
tion.)
●Lorsque le véhicule est laissé avec le câble de charge branché, la consommation
d’électricité de la batterie 12 volts augmente en raison du fonctionnement des com-
mandes, tel que la vérification du système. Lorsque vous n’avez plus besoin du
câble de charge, retirez-le immédiatement du véhicule.
■Sons et vibrations spécifiques à un véhicule hybride
Il se peut que le moteur ne produise aucun son ni aucune vibration, même si le véhi-
cule est capable de se déplacer, lorsque le témoin “READY” est allumé. Par mesure
de sécurité, engagez le frein de stationnement et engagez le rapport P lorsque le véhi-
cule est stationné.
Les sons et vibrations suivants peuvent se manifester pendant le fonctionnement du
système hybride, mais ils n’indiquent pas un dysfonctionnement.
●Des bruits de moteur électrique provenant du compartiment moteur peuvent être
entendus.
●Des sons peuvent provenir de la batterie hybride (batterie de traction) lorsque le sys-
tème hybride démarre ou s’arrête.
●Des sons de fonctionnement de relais tels qu’un déclic ou un cliquetis provenant de
la batterie hybride (batterie de traction) située derrière les sièges arrière, peuvent
être entendus lorsque le système hybride démarre ou s’arrête.
●Des sons provenant du système hybride peuvent être entendus lorsque la porte de
coffre est ouverte.
●Des sons peuvent provenir de la boîte de vitesses lorsque le moteur à essence
démarre ou s’arrête, lorsque le véhicule roule à basse vitesse ou au ralenti.
●Des sons provenant du moteur à essence peuvent être entendus lors d’accélérations
brusques.
●Des sons provenant du freinage régénérateur peuvent être entendus lorsque vous
appuyez sur la pédale de frein ou relâchez la pédale d’accélérateur.
●Des vibrations peuvent être ressenties au démarrage et à l’arrêt du moteur à
essence.
●Des sons du ventilateur de refroidissement peuvent se faire entendre en provenance
de la bouche d’admission d’air. (P. 1 0 4 )

1022-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)

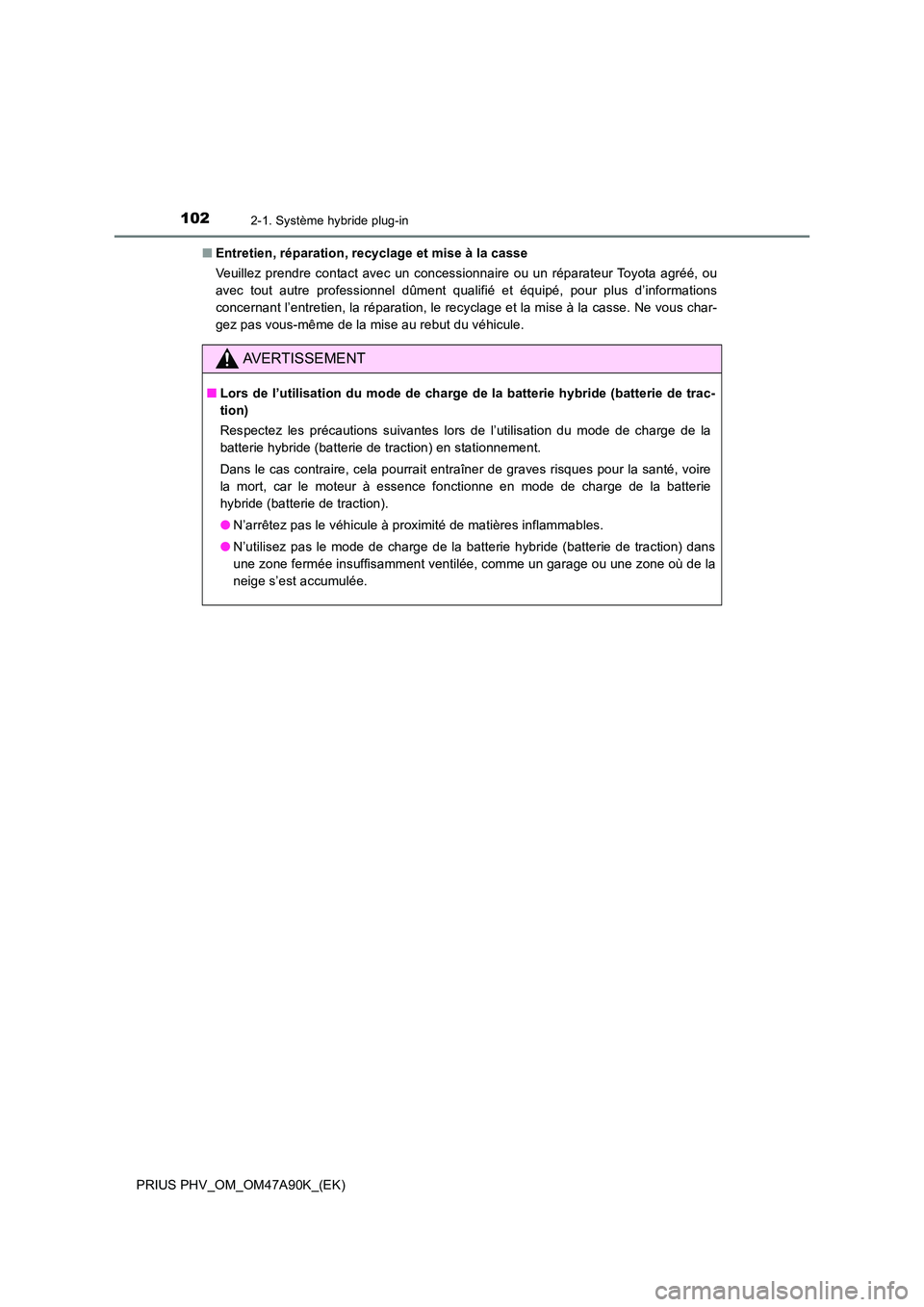

■ Entretien, réparation, recyclage et mise à la casse
Veuillez prendre contact avec un concessionnaire ou un réparateur Toyota agréé, ou
avec tout autre professionnel dûment qualifié et équipé, pour plus d’informations
concernant l’entretien, la réparation, le recyclage et la mise à la casse. Ne vous char-
gez pas vous-même de la mise au rebut du véhicule.
AVERTISSEMENT
■ Lors de l’utilisation du mode de charge de la batterie hybride (batterie de trac-
tion)
Respectez les précautions suivantes lors de l’utilisation du mode de charge de la
batterie hybride (batterie de traction) en stationnement.
Dans le cas contraire, cela pourrait entraîner de graves risques pour la santé, voire
la mort, car le moteur à essence fonctionne en mode de charge de la batterie
hybride (batterie de traction).
● N’arrêtez pas le véhicule à proximité de matières inflammables.
● N’utilisez pas le mode de charge de la batterie hybride (batterie de traction) dans
une zone fermée insuffisamment ventilée, comme un garage ou une zone où de la
neige s’est accumulée.

103
2
2-1. Système hybride plug-in
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)

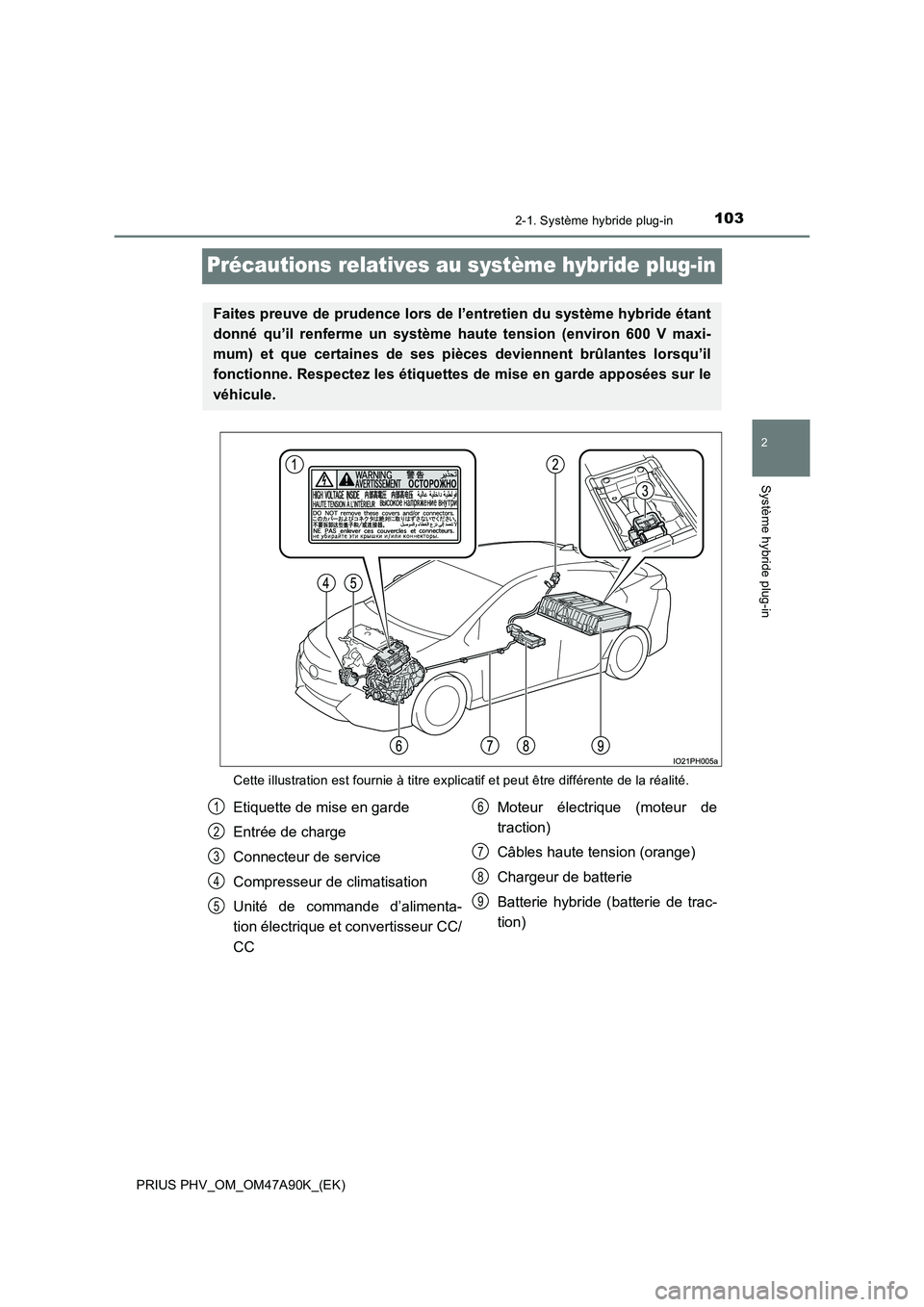

Précautions relatives au système hybride plug-in
Cette illustration est fournie à titre explicatif et peut être différente de la réalité.
Faites preuve de prudence lors de l’entretien du système hybride étant
donné qu’il renferme un système haute tension (environ 600 V maxi-
mum) et que certaines de ses pièces deviennent brûlantes lorsqu’il
fonctionne. Respectez les étiquettes de mise en garde apposées sur le
véhicule.
Etiquette de mise en garde
Entrée de charge
Connecteur de service
Compresseur de climatisation
Unité de commande d’alimenta-
tion électrique et convertisseur CC/
CCMoteur électrique (moteur de
traction)
Câbles haute tension (orange)
Chargeur de batterie
Batterie hybride (batterie de trac-
tion)1
2
3
4
5
6
7
8
9

1042-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)

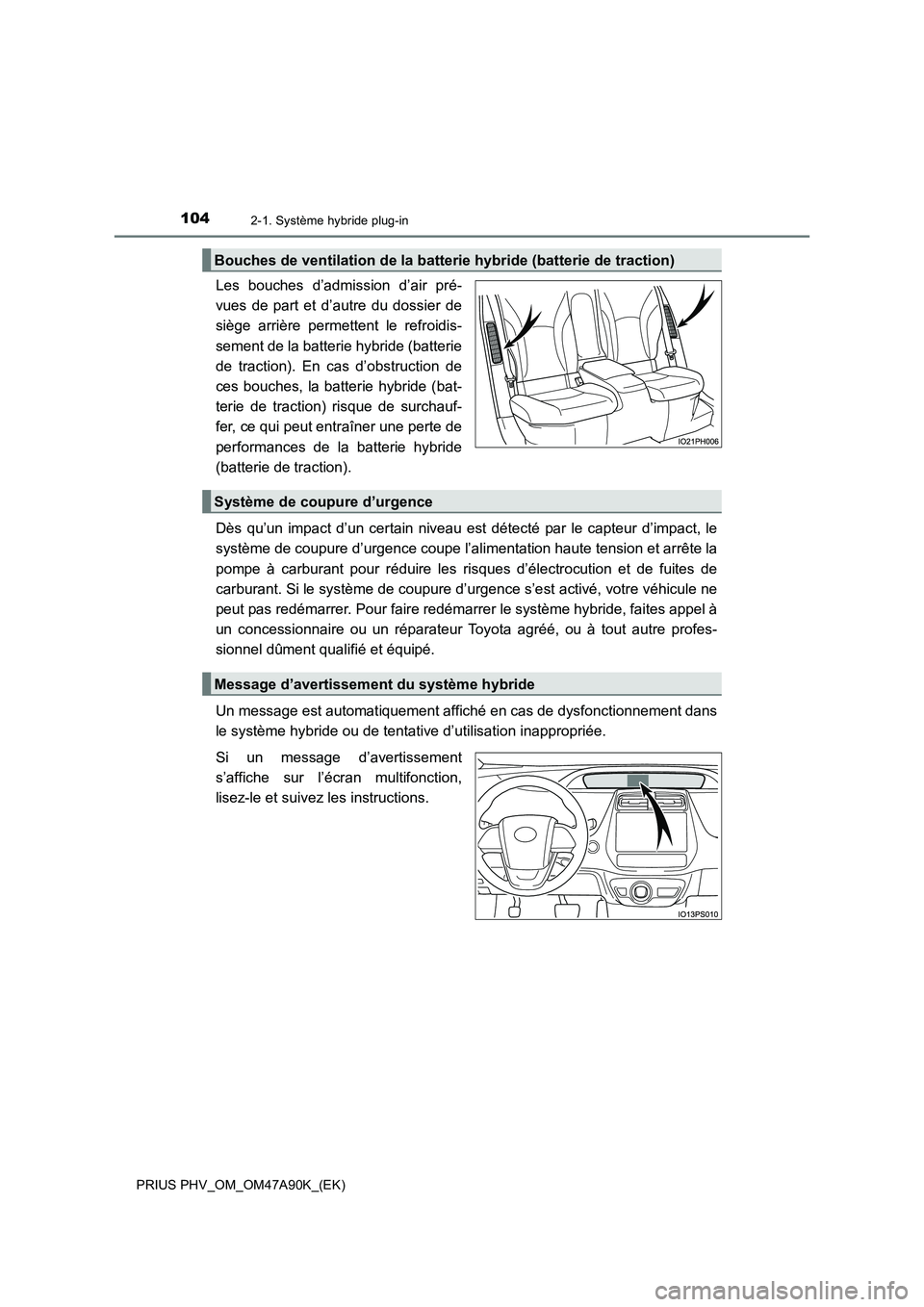

Les bouches d’admission d’air pré-
vues de part et d’autre du dossier de
siège arrière permettent le refroidis-
sement de la batterie hybride (batterie
de traction). En cas d’obstruction de
ces bouches, la batterie hybride (bat-
terie de traction) risque de surchauf-
fer, ce qui peut entraîner une perte de
performances de la batterie hybride
(batterie de traction).
Dès qu’un impact d’un certain niveau est détecté par le capteur d’impact, le
système de coupure d’urgence coupe l’alimentation haute tension et arrête la
pompe à carburant pour réduire les risques d’électrocution et de fuites de
carburant. Si le système de coupure d’urgence s’est activé, votre véhicule ne
peut pas redémarrer. Pour faire redémarrer le système hybride, faites appel à
un concessionnaire ou un réparateur Toyota agréé, ou à tout autre profes-
sionnel dûment qualifié et équipé.
Un message est automatiquement affiché en cas de dysfonctionnement dans
le système hybride ou de tentative d’utilisation inappropriée.
Si un message d’avertissement
s’affiche sur l’écran multifonction,
lisez-le et suivez les instructions.
Bouches de ventilation de la batterie hybride (batterie de traction)
Système de coupure d’urgence
Message d’avertissement du système hybride

1052-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
■Si un voyant s’allume, si un message d’avertissement s’affiche ou si la batterie
12 volts est débranchée
Le système hybride peut ne pas démarrer. Dans ce cas, essayez à nouveau de faire
démarrer le système. Si le témoin “READY” ne s’allume pas, prenez contact avec un
concessionnaire ou un réparateur Toyota agréé, ou avec tout autre professionnel
dûment qualifié et équipé.
■En cas de panne de carburant
Lorsque le réservoir d’essence est vide et que le système hybride ne peut pas être mis
en marche, remplissez le réservoir du véhicule avec suffisamment d’essence pour que
le voyant de faible niveau de carburant (P. 654) s’éteigne. Si la quantité de carburant
reste insuffisante, il est possible que le système hybride ne démarre pas. (La quantité
standard de carburant est d’environ 7,5 L [2,0 gal., 1,7 lmp.gal.], lorsque le véhicule
est sur une surface plane. Cette valeur peut varier si le véhicule se trouve sur une
pente. Si le véhicule se trouve sur une pente, ajoutez davantage de carburant.)
■Ondes électromagnétiques
●Les éléments et câbles haute tension des véhicules hybrides incorporent une protec-
tion électromagnétique, et ils émettent de ce fait environ la même quantité d’ondes
électromagnétiques que les véhicules conventionnels à essence ou les appareils
électroniques ménagers.
●Votre véhicule peut causer des interférences sonores dans des composants radio de
fabricants tiers.
■Batterie hybride (batterie de traction) (batterie au lithium-ion)
La batterie hybride (batterie de traction) a une durée de vie limitée.
La capacité (aptitude à maintenir une charge) de la batterie hybride (batterie de trac-
tion) diminue avec le temps et au fur et à mesure de son utilisation de la même
manière que pour les autres batteries rechargeables. La vitesse à laquelle la capacité
de la batterie diminue varie sensiblement en fonction de l’environnement (température
ambiante, etc.) et des conditions d’utilisation, telles que le style de conduite du véhi-
cule et la manière dont la batterie hybride (batterie de traction) est chargée.
Il s’agit d’une caractéristique naturelle des batteries au lithium-ion et non pas d’un dys-
fonctionnement. En outre, même si la distance qui peut être parcourue en mode EV
diminue lorsque la capacité de la batterie hybride (batterie de traction) diminue, les
performances du véhicule n’en sont pas affectées de manière significative.
Pour réduire les possibilités de diminution de la capacité de la batterie, suivez les ins-
tructions récapitulées P. 151, “Réduction de capacité de la batterie hybride (batterie de
traction)”.
■Démarrage du système hybride dans un environnement extrêmement froid
Lorsque la température de la batterie hybride (batterie de traction) est extrêmement
basse (inférieure à environ -30 C [-22 F]) en raison de la température extérieure, il
peut s’avérer impossible de faire démarrer le système hybride. Dans ce cas, essayez
à nouveau de faire démarrer le système hybride une fois que la température de la bat-
terie hybride a augmenté, suite à une hausse de la température extérieure, etc.

1062-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)

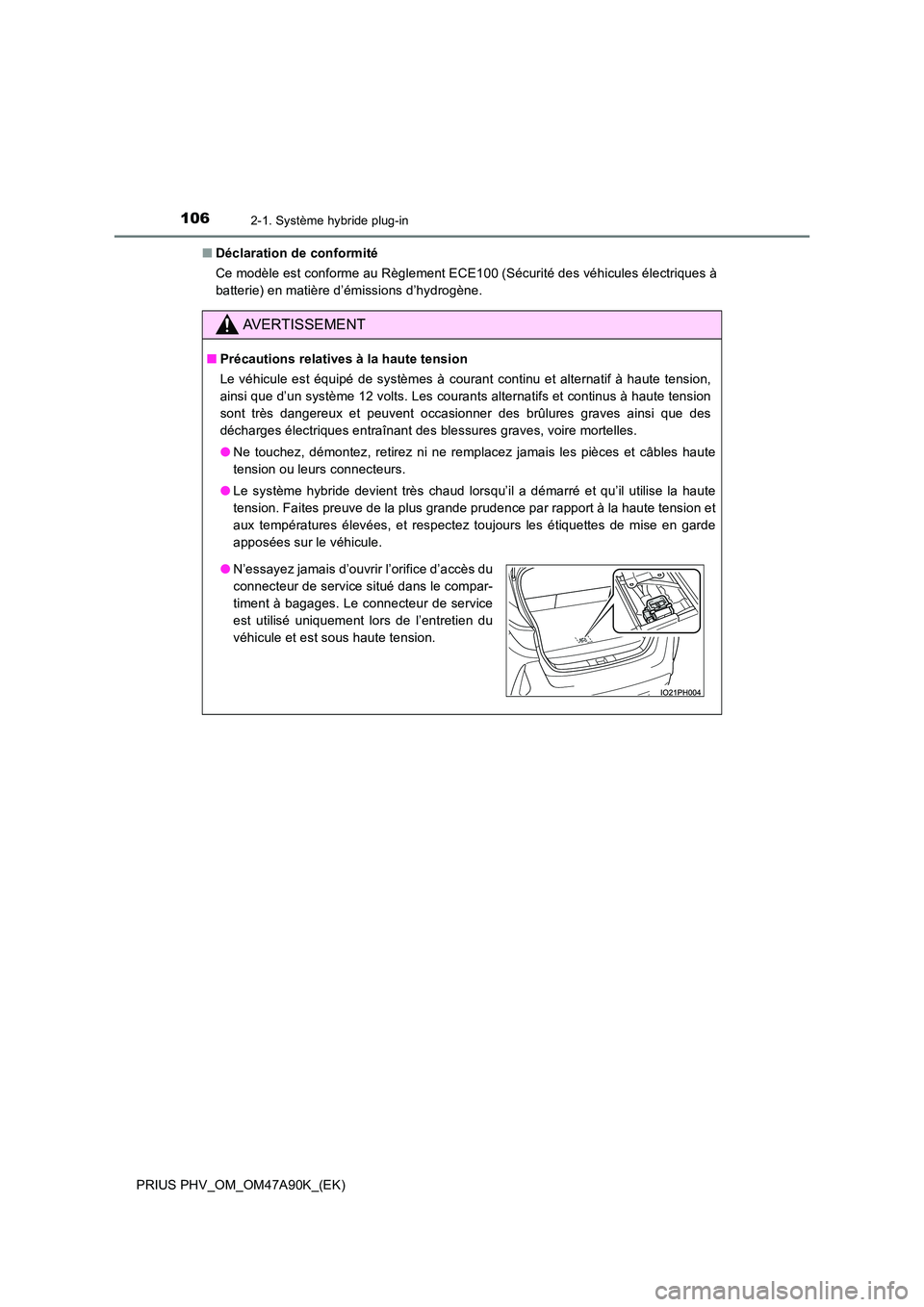

■ Déclaration de conformité
Ce modèle est conforme au Règlement ECE100 (Sécurité des véhicules électriques à
batterie) en matière d’émissions d’hydrogène.
AVERTISSEMENT
■ Précautions relatives à la haute tension
Le véhicule est équipé de systèmes à courant continu et alternatif à haute tension,
ainsi que d’un système 12 volts. Les courants alternatifs et continus à haute tension
sont très dangereux et peuvent occasionner des brûlures graves ainsi que des
décharges électriques entraînant des blessures graves, voire mortelles.
● Ne touchez, démontez, retirez ni ne remplacez jamais les pièces et câbles haute
tension ou leurs connecteurs.
● Le système hybride devient très chaud lorsqu’il a démarré et qu’il utilise la haute
tension. Faites preuve de la plus grande prudence par rapport à la haute tension et
aux températures élevées, et respectez toujours les étiquettes de mise en garde
apposées sur le véhicule.
● N’essayez jamais d’ouvrir l’orifice d’accès du
connecteur de service situé dans le compar-
timent à bagages. Le connecteur de service
est utilisé uniquement lors de l’entretien du
véhicule et est sous haute tension.

1072-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)

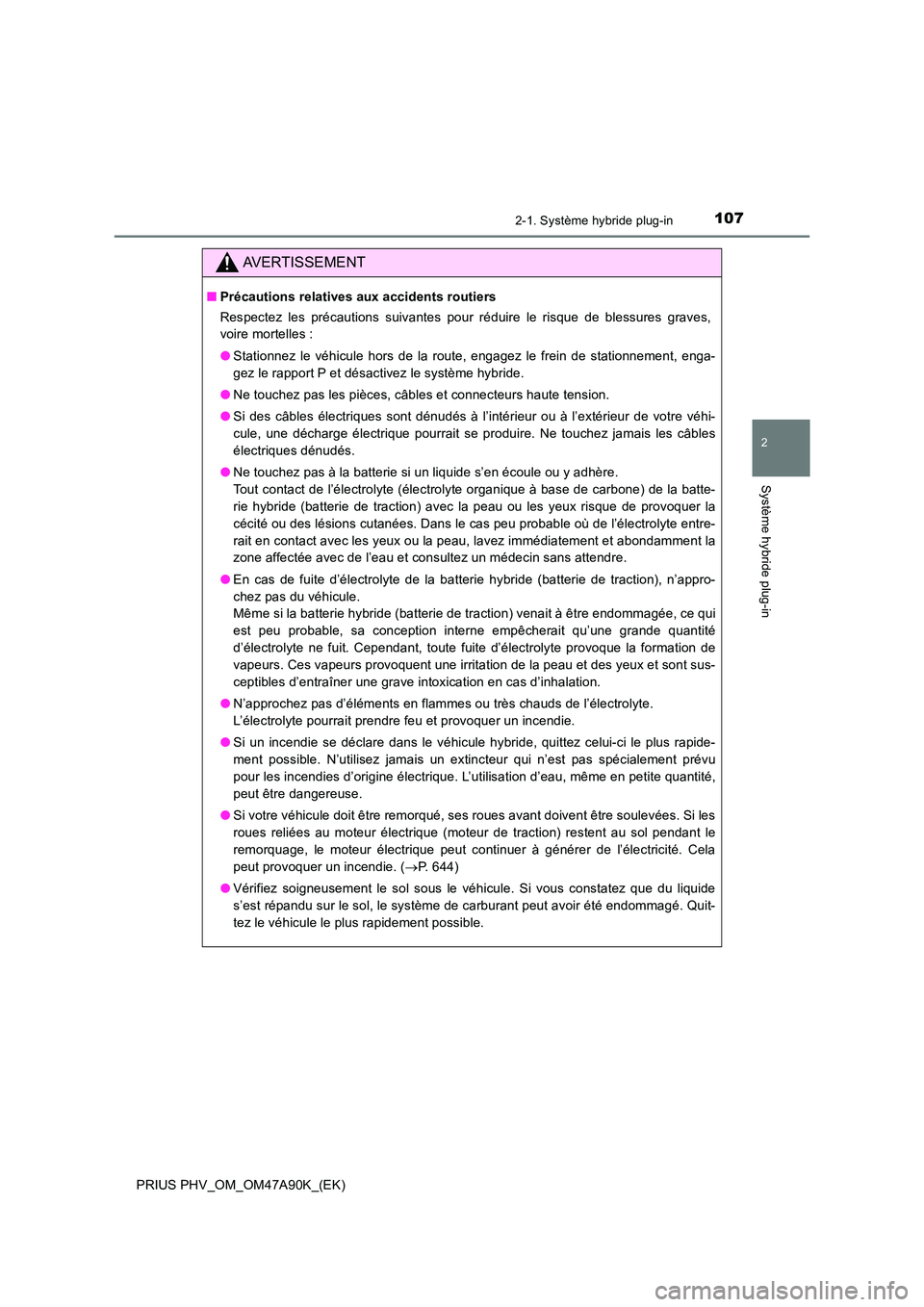

AVERTISSEMENT
■Précautions relatives aux accidents routiers
Respectez les précautions suivantes pour réduire le risque de blessures graves,
voire mortelles :
● Stationnez le véhicule hors de la route, engagez le frein de stationnement, enga-
gez le rapport P et désactivez le système hybride.
● Ne touchez pas les pièces, câbles et connecteurs haute tension.
● Si des câbles électriques sont dénudés à l’intérieur ou à l’extérieur de votre véhi-
cule, une décharge électrique pourrait se produire. Ne touchez jamais les câbles
électriques dénudés.
● Ne touchez pas à la batterie si un liquide s’en écoule ou y adhère.
Tout contact de l’électrolyte (électrolyte organique à base de carbone) de la batte-
rie hybride (batterie de traction) avec la peau ou les yeux risque de provoquer la
cécité ou des lésions cutanées. Dans le cas peu probable où de l’électrolyte entre-
rait en contact avec les yeux ou la peau, lavez immédiatement et abondamment la
zone affectée avec de l’eau et consultez un médecin sans attendre.
● En cas de fuite d’électrolyte de la batterie hybride (batterie de traction), n’appro-
chez pas du véhicule.
Même si la batterie hybride (batterie de traction) venait à être endommagée, ce qui
est peu probable, sa conception interne empêcherait qu’une grande quantité
d’électrolyte ne fuit. Cependant, toute fuite d’électrolyte provoque la formation de
vapeurs. Ces vapeurs provoquent une irritation de la peau et des yeux et sont sus-
ceptibles d’entraîner une grave intoxication en cas d’inhalation.
● N’approchez pas d’éléments en flammes ou très chauds de l’électrolyte.
L’électrolyte pourrait prendre feu et provoquer un incendie.
● Si un incendie se déclare dans le véhicule hybride, quittez celui-ci le plus rapide-
ment possible. N’utilisez jamais un extincteur qui n’est pas spécialement prévu
pour les incendies d’origine électrique. L’utilisation d’eau, même en petite quantité,
peut être dangereuse.
● Si votre véhicule doit être remorqué, ses roues avant doivent être soulevées. Si les
roues reliées au moteur électrique (moteur de traction) restent au sol pendant le
remorquage, le moteur électrique peut continuer à générer de l’électricité. Cela
peut provoquer un incendie. ( P. 644)
● Vérifiez soigneusement le sol sous le véhicule. Si vous constatez que du liquide
s’est répandu sur le sol, le système de carburant peut avoir été endommagé. Quit-
tez le véhicule le plus rapidement possible.

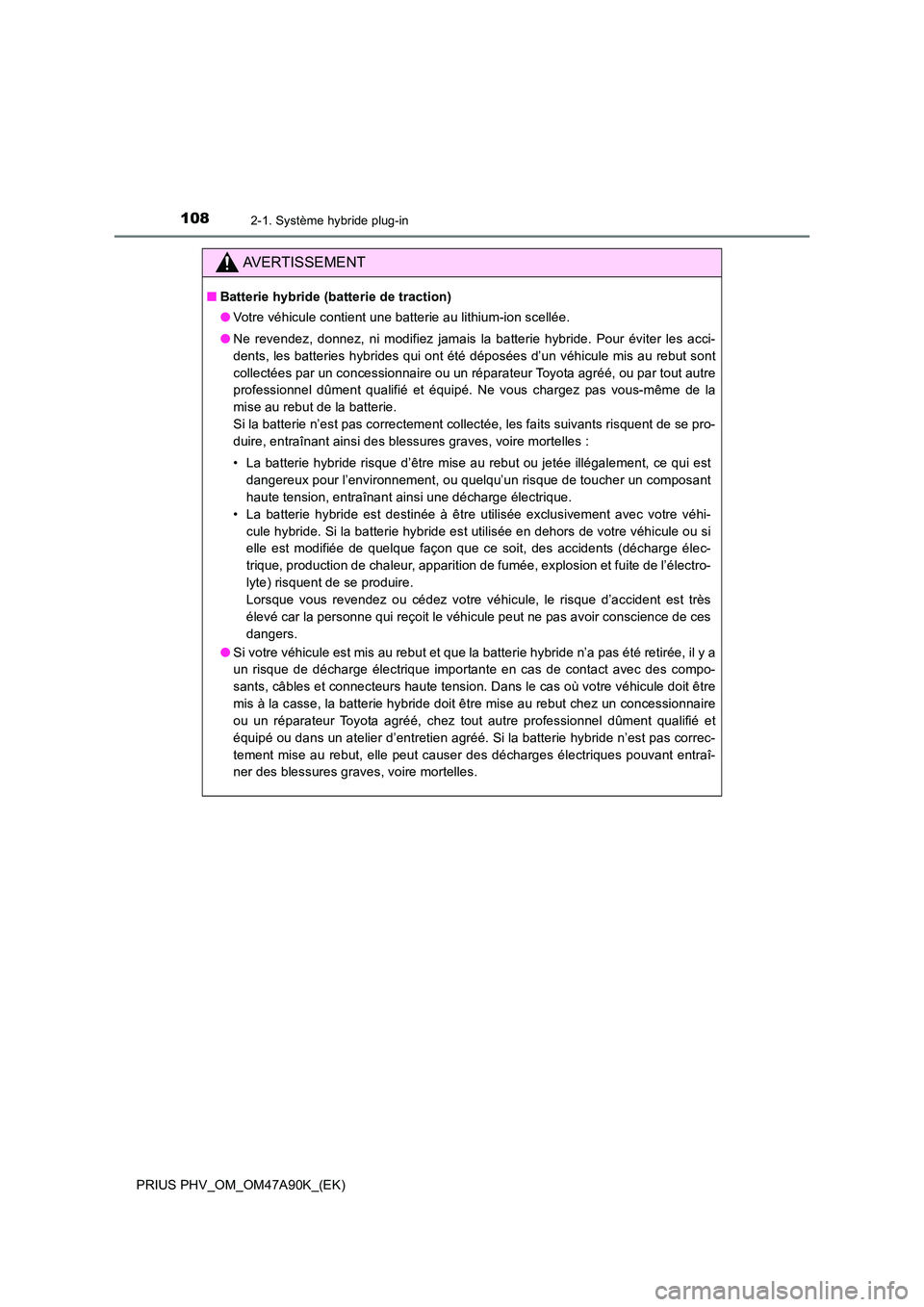

1082-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
AVERTISSEMENT
■Batterie hybride (batterie de traction)
● Votre véhicule contient une batterie au lithium-ion scellée.
● Ne revendez, donnez, ni modifiez jamais la batterie hybride. Pour éviter les acci-
dents, les batteries hybrides qui ont été déposées d’un véhicule mis au rebut sont
collectées par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
professionnel dûment qualifié et équipé. Ne vous chargez pas vous-même de la
mise au rebut de la batterie.
Si la batterie n’est pas correctement collectée, les faits suivants risquent de se pro-
duire, entraînant ainsi des blessures graves, voire mortelles :
• La batterie hybride risque d’être mise au rebut ou jetée illégalement, ce qui est
dangereux pour l’environnement, ou quelqu’un risque de toucher un composant
haute tension, entraînant ainsi une décharge électrique.
• La batterie hybride est destinée à être utilisée exclusivement avec votre véhi-
cule hybride. Si la batterie hybride est utilisée en dehors de votre véhicule ou si
elle est modifiée de quelque façon que ce soit, des accidents (décharge élec-
trique, production de chaleur, apparition de fumée, explosion et fuite de l’électro-
lyte) risquent de se produire.
Lorsque vous revendez ou cédez votre véhicule, le risque d’accident est très
élevé car la personne qui reçoit le véhicule peut ne pas avoir conscience de ces
dangers.
● Si votre véhicule est mis au rebut et que la batterie hybride n’a pas été retirée, il y a
un risque de décharge électrique importante en cas de contact avec des compo-
sants, câbles et connecteurs haute tension. Dans le cas où votre véhicule doit être
mis à la casse, la batterie hybride doit être mise au rebut chez un concessionnaire
ou un réparateur Toyota agréé, chez tout autre professionnel dûment qualifié et
équipé ou dans un atelier d’entretien agréé. Si la batterie hybride n’est pas correc-
tement mise au rebut, elle peut causer des décharges électriques pouvant entraî-
ner des blessures graves, voire mortelles.

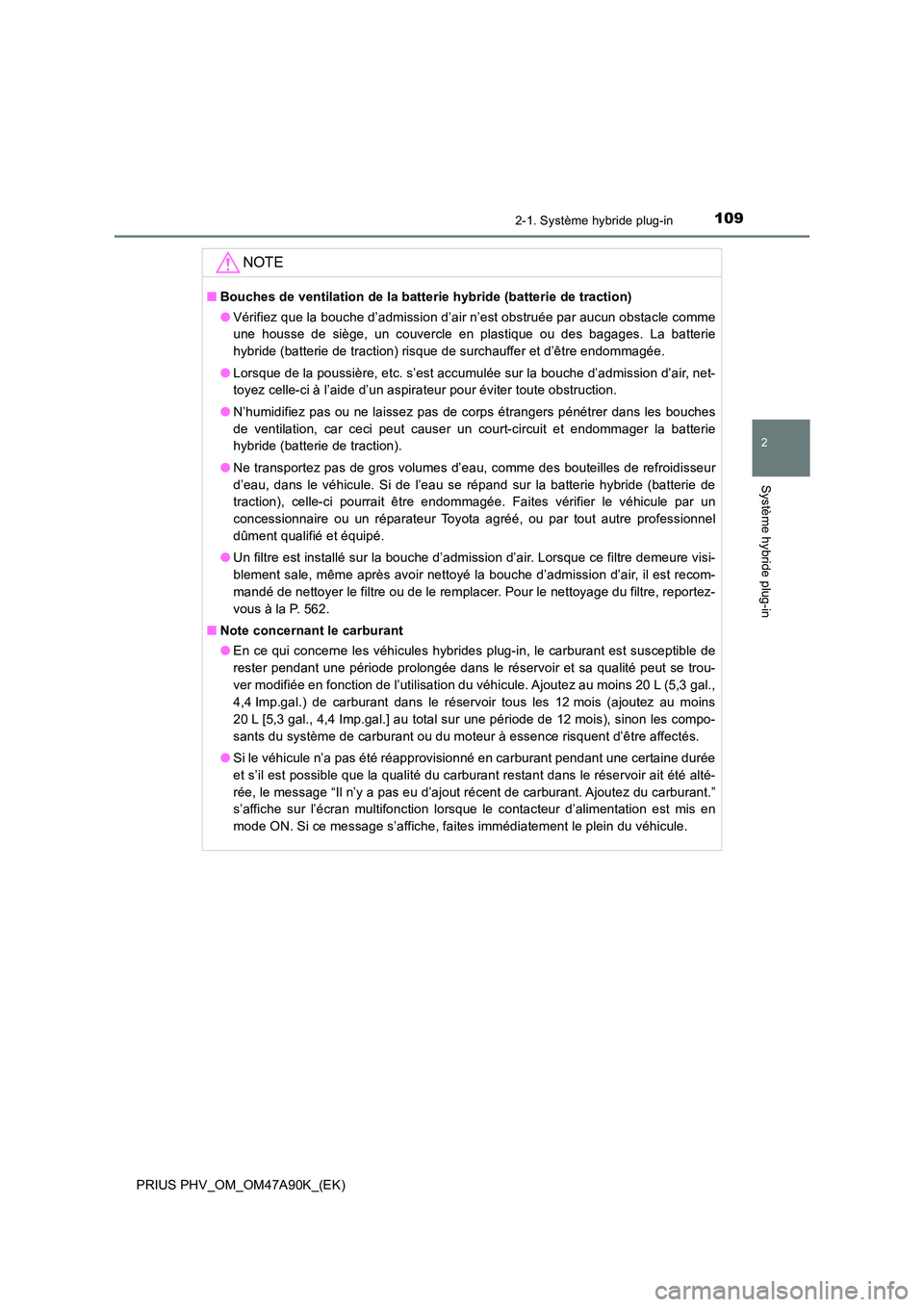

1092-1. Système hybride plug-in
2
Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
NOTE
■Bouches de ventilation de la batterie hybride (batterie de traction)
● Vérifiez que la bouche d’admission d’air n’est obstruée par aucun obstacle comme
une housse de siège, un couvercle en plastique ou des bagages. La batterie
hybride (batterie de traction) risque de surchauffer et d’être endommagée.
● Lorsque de la poussière, etc. s’est accumulée sur la bouche d’admission d’air, net-
toyez celle-ci à l’aide d’un aspirateur pour éviter toute obstruction.
● N’humidifiez pas ou ne laissez pas de corps étrangers pénétrer dans les bouches
de ventilation, car ceci peut causer un court-circuit et endommager la batterie
hybride (batterie de traction).
● Ne transportez pas de gros volumes d’eau, comme des bouteilles de refroidisseur
d’eau, dans le véhicule. Si de l’eau se répand sur la batterie hybride (batterie de
traction), celle-ci pourrait être endommagée. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
● Un filtre est installé sur la bouche d’admission d’air. Lorsque ce filtre demeure visi-
blement sale, même après avoir nettoyé la bouche d’admission d’air, il est recom-
mandé de nettoyer le filtre ou de le remplacer. Pour le nettoyage du filtre, reportez-
vous à la P. 562.
■ Note concernant le carburant
● En ce qui concerne les véhicules hybrides plug-in, le carburant est susceptible de
rester pendant une période prolongée dans le réservoir et sa qualité peut se trou-
ver modifiée en fonction de l’utilisation du véhicule. Ajoutez au moins 20 L (5,3 gal.,
4,4 Imp.gal.) de carburant dans le réservoir tous les 12 mois (ajoutez au moins
20 L [5,3 gal., 4,4 Imp.gal.] au total sur une période de 12 mois), sinon les compo-
sants du système de carburant ou du moteur à essence risquent d’être affectés.
● Si le véhicule n’a pas été réapprovisionné en carburant pendant une certaine durée
et s’il est possible que la qualité du carburant restant dans le réservoir ait été alté-
rée, le message “Il n’y a pas eu d’ajout récent de carburant. Ajoutez du carburant.”
s’affiche sur l’écran multifonction lorsque le contacteur d’alimentation est mis en
mode ON. Si ce message s’affiche, faites immédiatement le plein du véhicule.

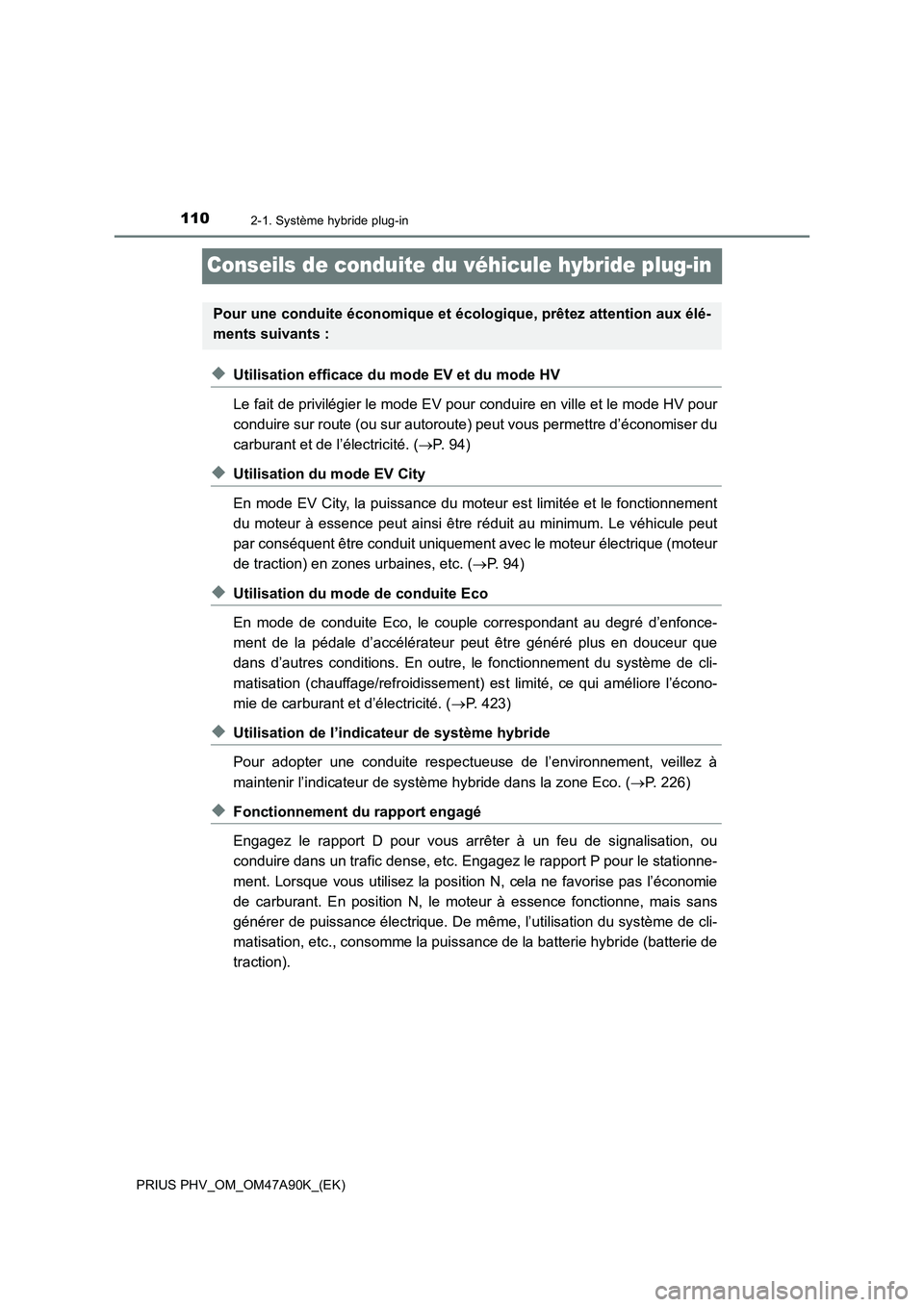

1102-1. Système hybride plug-in
PRIUS PHV_OM_OM47A90K_(EK)
Conseils de conduite du véhicule hybride plug-in
◆Utilisation efficace du mode EV et du mode HV
Le fait de privilégier le mode EV pour conduire en ville et le mode HV pour
conduire sur route (ou sur autoroute) peut vous permettre d’économiser du
carburant et de l’électricité. (P. 9 4 )
◆Utilisation du mode EV City
En mode EV City, la puissance du moteur est limitée et le fonctionnement
du moteur à essence peut ainsi être réduit au minimum. Le véhicule peut
par conséquent être conduit uniquement avec le moteur électrique (moteur
de traction) en zones urbaines, etc. (P. 94)
◆Utilisation du mode de conduite Eco
En mode de conduite Eco, le couple correspondant au degré d’enfonce-
ment de la pédale d’accélérateur peut être généré plus en douceur que
dans d’autres conditions. En outre, le fonctionnement du système de cli-
matisation (chauffage/refroidissement) est limité, ce qui améliore l’écono-
mie de carburant et d’électricité. (P. 423)
◆Utilisation de l’indicateur de système hybride
Pour adopter une conduite respectueuse de l’environnement, veillez à
maintenir l’indicateur de système hybride dans la zone Eco. (P. 226)
◆Fonctionnement du rapport engagé
Engagez le rapport D pour vous arrêter à un feu de signalisation, ou
conduire dans un trafic dense, etc. Engagez le rapport P pour le stationne-
ment. Lorsque vous utilisez la position N, cela ne favorise pas l’économie
de carburant. En position N, le moteur à essence fonctionne, mais sans
générer de puissance électrique. De même, l’utilisation du système de cli-
matisation, etc., consomme la puissance de la batterie hybride (batterie de
traction).
Pour une conduite économique et écologique, prêtez attention aux élé-
ments suivants :
