TOYOTA PRIUS PLUG-IN HYBRID 2017 Návod na použití (in Czech)

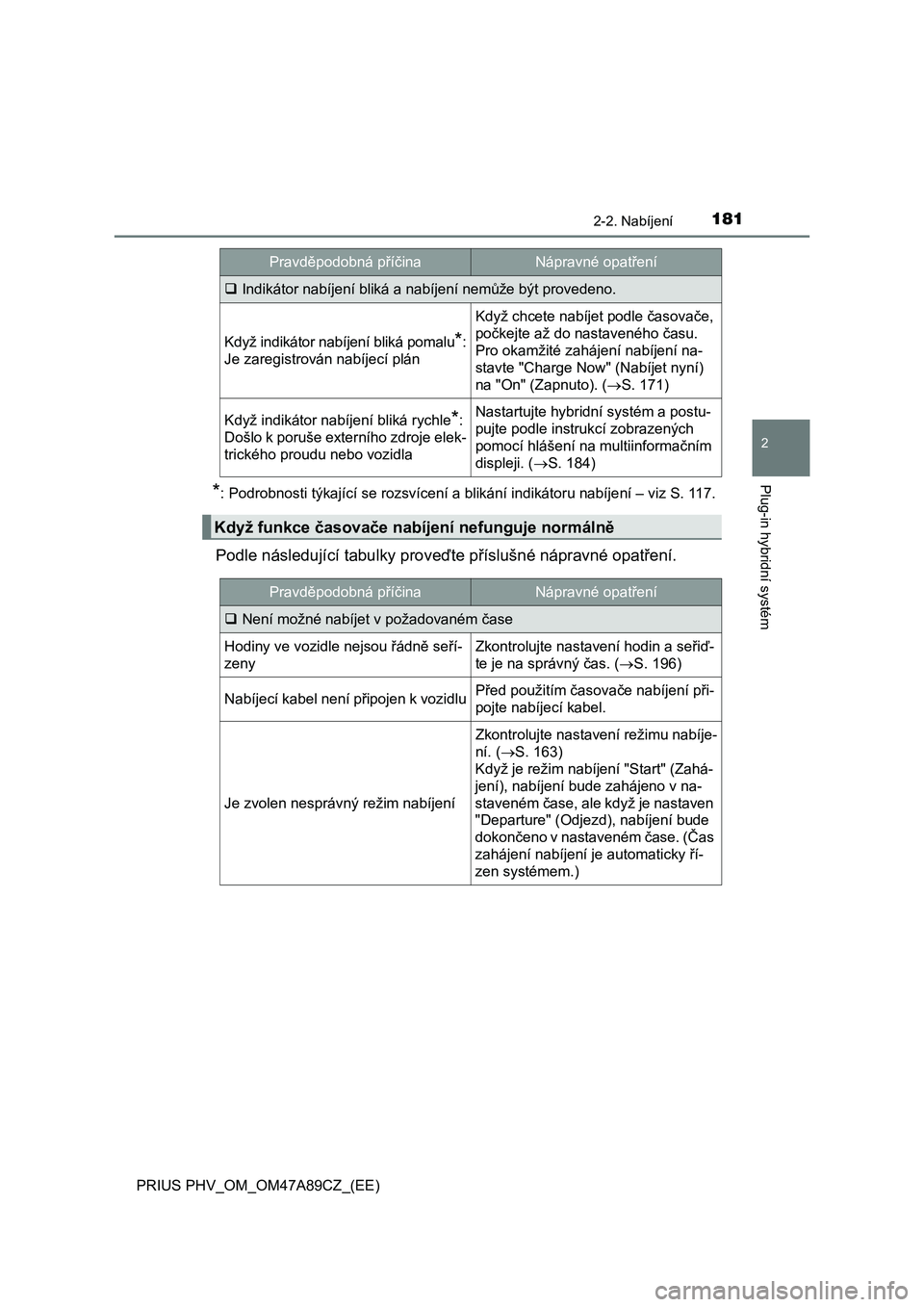

1812-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
*: Podrobnosti týkající se rozsvícení a blikání indikátoru nabíjení – viz S. 117.
Podle následující tabulky proveďte příslušné nápravné opatření.
<002c00510047004c004e006900570052005500030051004400450074004d00480051007400030045004f004c004e00690003004400030051004400450074004d0048005100740003005100480050012400e500480003004500ea0057000300530055005200
59004800470048005100520011[
Když indikátor nabíjení bliká pomalu*:
Je zaregistrován nabíjecí plán
Když chcete nabíjet podle časovače,
počkejte až do nastaveného času.
Pro okamžité zahájení nabíjení na-
stavte "Charge Now" (Nabíjet nyní)
na "On" (Zapnuto). (S. 171)
Když indikátor nabíjení bliká rychle*:
Došlo k poruše externího zdroje elek-
trického proudu nebo vozidlaNastartujte hybridní systém a postu-
pujte podle instrukcí zobrazených
pomocí hlášení na multiinformačním
displeji. (S. 184)
Když funkce časovače nabíjení nefunguje normálně
Pravděpodobná příčinaNápravné opatření
Není možné nabíjet v požadovaném čase
Hodiny ve vozidle nejsou řádně seří-
zenyZkontrolujte nastavení hodin a seřiď-
te je na správný čas. (S. 196)
Nabíjecí kabel není připojen k vozidluPřed použitím časovače nabíjení při-
pojte nabíjecí kabel.
Je zvolen nesprávný režim nabíjení
Zkontrolujte nastavení režimu nabíje-
ní. (S. 163)
Když je režim nabíjení "Start" (Zahá-
jení), nabíjení bude zahájeno v na-
staveném čase, ale když je nastaven
"Departure" (Odjezd), nabíjení bude
dokončeno v nastaveném čase. (Čas
zahájení nabíjení je automaticky ří-
zen systémem.)
Pravděpodobná příčinaNápravné opatření

1822-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)

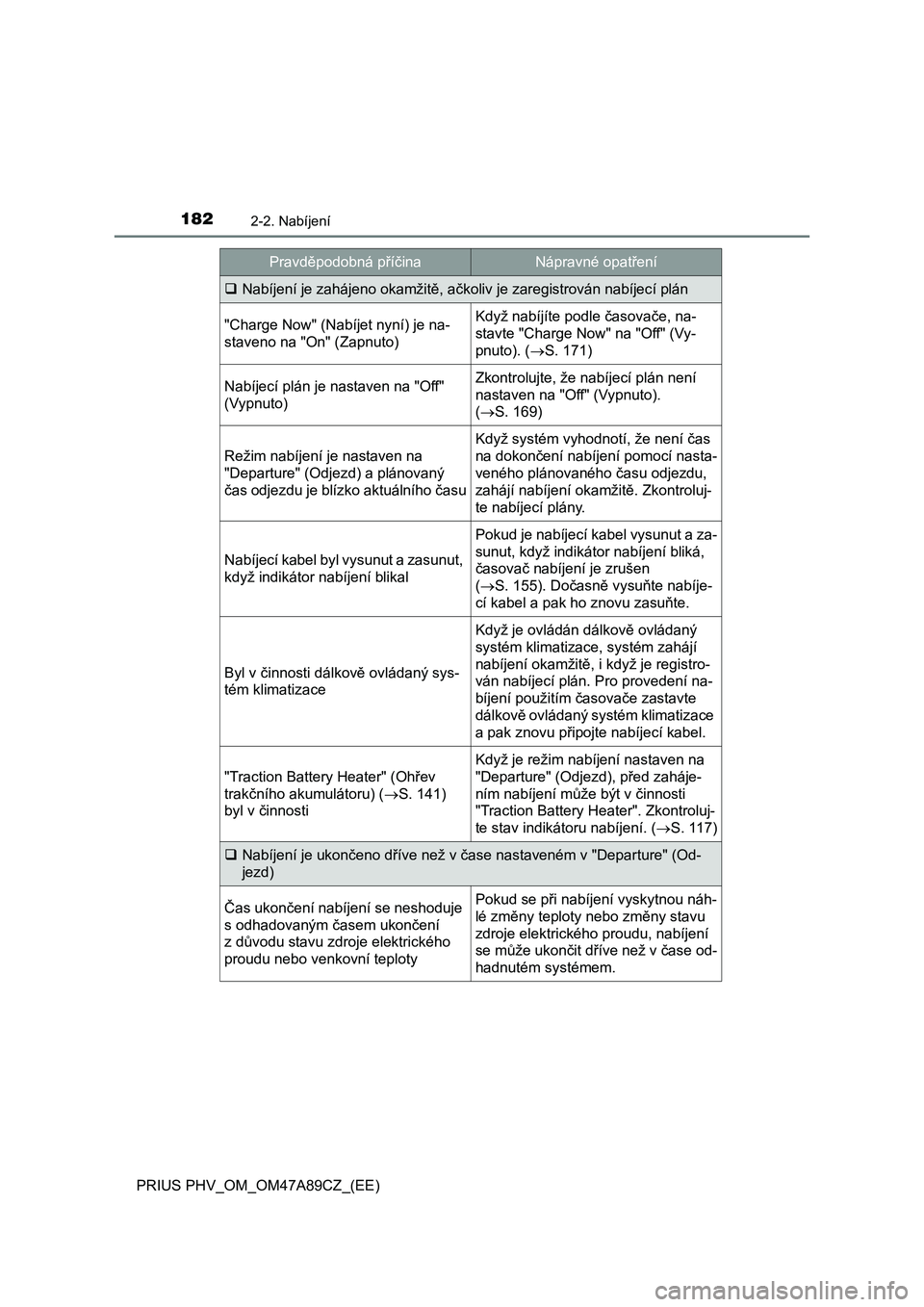

Nabíjení je zahájeno okamžitě, ačkoliv je zaregistrován nabíjecí plán
"Charge Now" (Nabíjet nyní) je na-
staveno na "On" (Zapnuto)Když nabíjíte podle časovače, na-
stavte "Charge Now" na "Off" (Vy-
pnuto). (S. 171)
Nabíjecí plán je nastaven na "Off"
(Vypnuto)Zkontrolujte, že nabíjecí plán není
nastaven na "Off" (Vypnuto).
(S. 169)
Režim nabíjení je nastaven na
"Departure" (Odjezd) a plánovaný
čas odjezdu je blízko aktuálního času
Když systém vyhodnotí, že není čas
na dokončení nabíjení pomocí nasta-
veného plánovaného času odjezdu,
zahájí nabíjení okamžitě. Zkontroluj-
te nabíjecí plány.
Nabíjecí kabel byl vysunut a zasunut,
když indikátor nabíjení blikal
Pokud je nabíjecí kabel vysunut a za-
sunut, když indikátor nabíjení bliká,
časovač nabíjení je zrušen
(S. 155). Dočasně vysuňte nabíje-
cí kabel a pak ho znovu zasuňte.
Byl v činnosti dálkově ovládaný sys-
tém klimatizace
Když je ovládán dálkově ovládaný
systém klimatizace, systém zahájí
nabíjení okamžitě, i když je registro-
ván nabíjecí plán. Pro provedení na-
bíjení použitím časovače zastavte
dálkově ovládaný systém klimatizace
a pak znovu připojte nabíjecí kabel.
"Traction Battery Heater" (Ohřev
trakčního akumulátoru) (S. 141)
byl v činnosti
Když je režim nabíjení nastaven na
"Departure" (Odjezd), před zaháje-
ním nabíjení může být v činnosti
"Traction Battery Heater". Zkontroluj-
te stav indikátoru nabíjení. (S. 117)
<0031004400450074004d0048005100740003004d004800030058004e0052005100fe00480051005200030047011c00740059004800030051004800e500030059000300fe004400560048000300510044005600570044005900480051007000500003005900
03000500270048005300440055005700580055004800050003[(Od-
jezd)
Čas ukončení nabíjení se neshoduje
s odhadovaným časem ukončení
z důvodu stavu zdroje elektrického
proudu nebo venkovní teplotyPokud se při nabíjení vyskytnou náh-
lé změny teploty nebo změny stavu
zdroje elektrického proudu, nabíjení
se může ukončit dříve než v čase od-
hadnutém systémem.
Pravděpodobná příčinaNápravné opatření

1832-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)

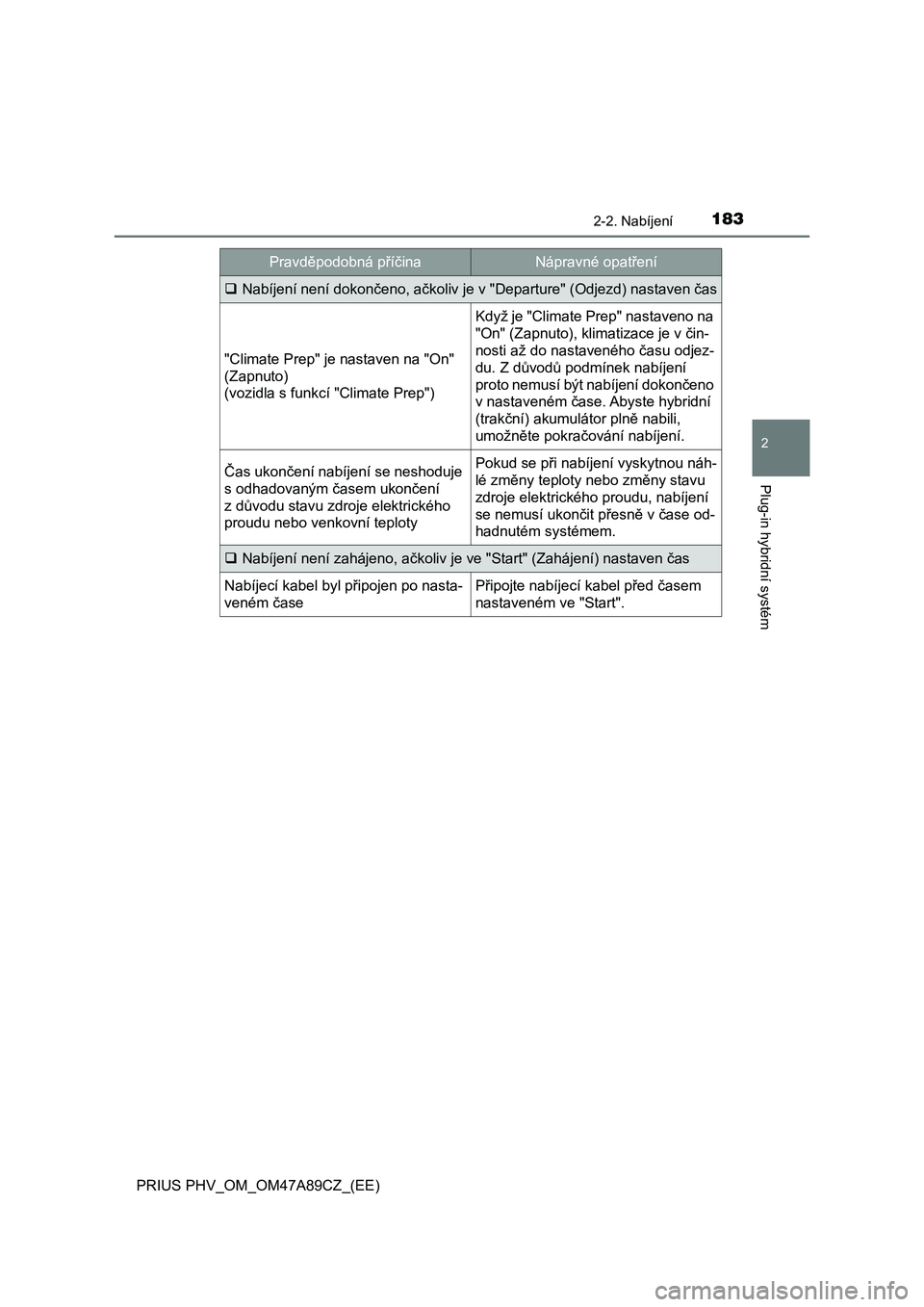

Nabíjení není dokončeno, ačkoliv je v "Departure" (Odjezd) nastaven čas
"Climate Prep" je nastaven na "On"
(Zapnuto)
(vozidla s funkcí "Climate Prep")
Když je "Climate Prep" nastaveno na
"On" (Zapnuto), klimatizace je v čin-
nosti až do nastaveného času odjez-
du. Z důvodů podmínek nabíjení
proto nemusí být nabíjení dokončeno
v nastaveném čase. Abyste hybridní
(trakční) akumulátor plně nabili,
umožněte pokračování nabíjení.
Čas ukončení nabíjení se neshoduje
s odhadovaným časem ukončení
z důvodu stavu zdroje elektrického
proudu nebo venkovní teplotyPokud se při nabíjení vyskytnou náh-
lé změny teploty nebo změny stavu
zdroje elektrického proudu, nabíjení
se nemusí ukončit přesně v čase od-
hadnutém systémem.
Nabíjení není zahájeno, ačkoliv je ve "Start" (Zahájení) nastaven čas
Nabíjecí kabel byl připojen po nasta-
veném časePřipojte nabíjecí kabel před časem
nastaveném ve "Start".
Pravděpodobná příčinaNápravné opatření

1842-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)

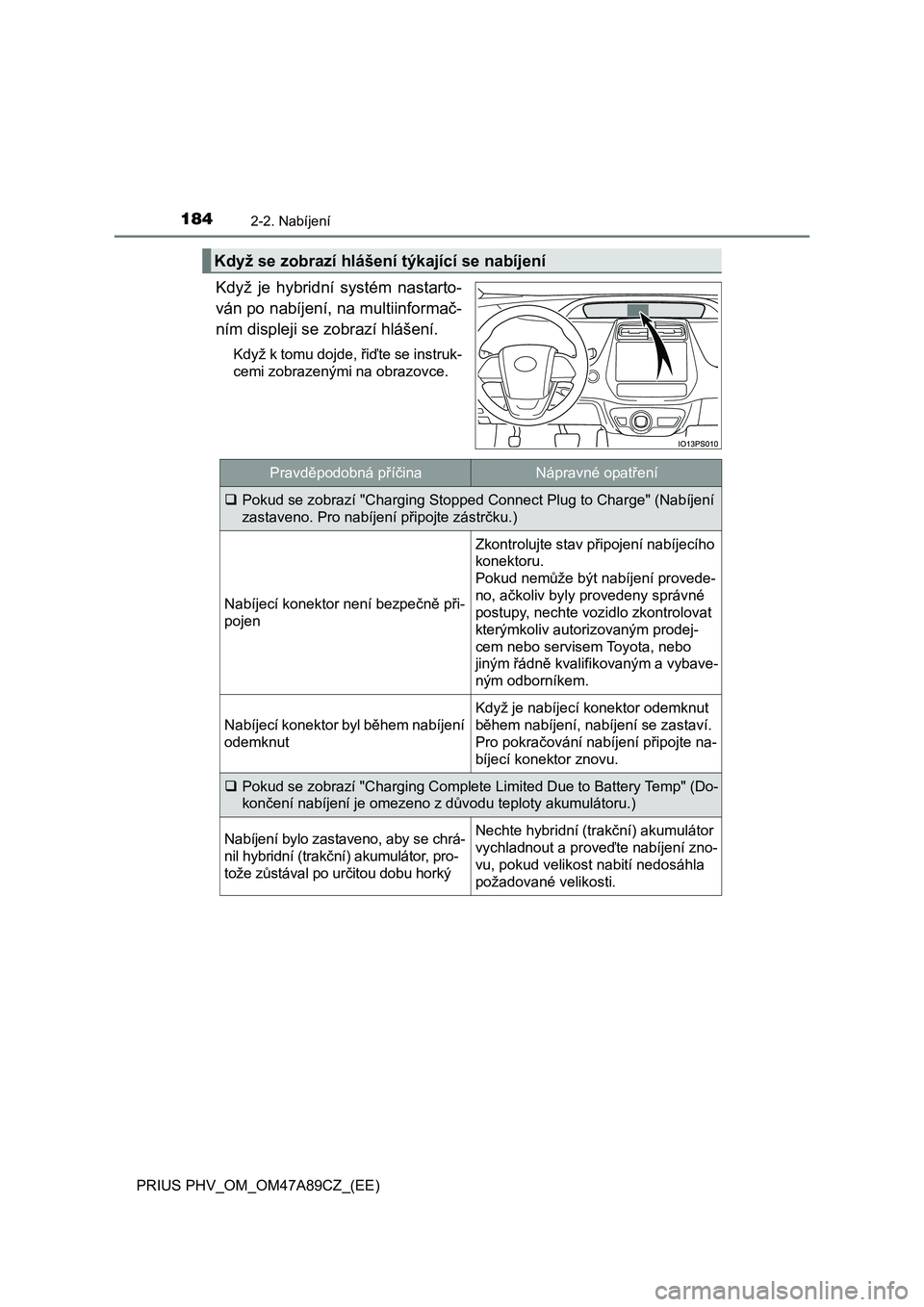

Když je hybridní systém nastarto-
ván po nabíjení, na multiinformač-
ním displeji se zobrazí hlášení.
Když k tomu dojde, řiďte se instruk-
cemi zobrazenými na obrazovce.
Když se zobrazí hlášení týkající se nabíjení
Pravděpodobná příčinaNápravné opatření
Pokud se zobrazí "Charging Stopped Connect Plug to Charge" (Nabíjení
zastaveno. Pro nabíjení připojte zástrčku.)
Nabíjecí konektor není bezpečně při-
pojen
Zkontrolujte stav připojení nabíjecího
konektoru.
Pokud nemůže být nabíjení provede-
no, ačkoliv byly provedeny správné
postupy, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo
jiným řádně kvalifikovaným a vybave-
ným odborníkem.
Nabíjecí konektor byl během nabíjení
odemknut
Když je nabíjecí konektor odemknut
během nabíjení, nabíjení se zastaví.
Pro pokračování nabíjení připojte na-
bíjecí konektor znovu.
Pokud se zobrazí "Charging Complete Limited Due to Battery Temp" (Do-
končení nabíjení je omezeno z důvodu teploty akumulátoru.)
Nabíjení bylo zastaveno, aby se chrá-
nil hybridní (trakční) akumulátor, pro-
tože zůstával po určitou dobu horkýNechte hybridní (trakční) akumulátor
vychladnout a proveďte nabíjení zno-
vu, pokud velikost nabití nedosáhla
požadované velikosti.

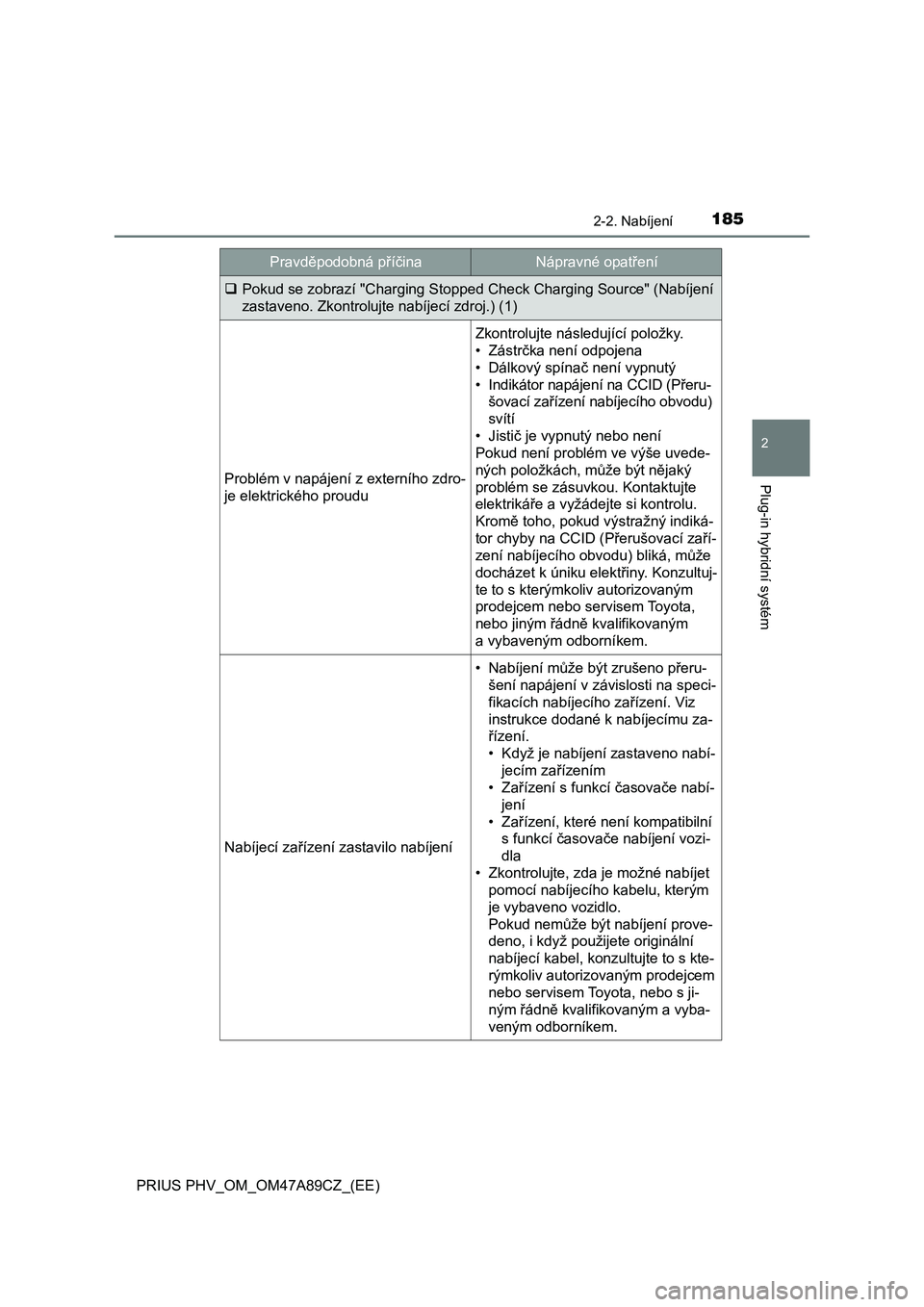

1852-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
<00330052004e005800470003005600480003005d0052004500550044005d0074000300050026004b00440055004a004c0051004a0003003600570052005300530048004700030026004b00480046004e00030026004b00440055004a004c0051004a000300
360052005800550046004800050003000b0031004400450074[jení
zastaveno. Zkontrolujte nabíjecí zdroj.) (1)
Problém v napájení z externího zdro-
je elektrického proudu
Zkontrolujte následující položky.
• Zástrčka není odpojena
• Dálkový spínač není vypnutý
• Indikátor napájení na CCID (Přeru-
šovací zařízení nabíjecího obvodu)
svítí
• Jistič je vypnutý nebo není
Pokud není problém ve výše uvede-
ných položkách, může být nějaký
problém se zásuvkou. Kontaktujte
elektrikáře a vyžádejte si kontrolu.
Kromě toho, pokud výstražný indiká-
tor chyby na CCID (Přerušovací zaří-
zení nabíjecího obvodu) bliká, může
docházet k úniku elektřiny. Konzultuj-
te to s kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
Nabíjecí zařízení zastavilo nabíjení
• Nabíjení může být zrušeno přeru-
šení napájení v závislosti na speci-
fikacích nabíjecího zařízení. Viz
instrukce dodané k nabíjecímu za-
řízení.
• Když je nabíjení zastaveno nabí-
jecím zařízením
• Zařízení s funkcí časovače nabí-
jení
• Zařízení, které není kompatibilní
s funkcí časovače nabíjení vozi-
dla
• Zkontrolujte, zda je možné nabíjet
pomocí nabíjecího kabelu, kterým
je vybaveno vozidlo.
Pokud nemůže být nabíjení prove-
deno, i když použijete originální
nabíjecí kabel, konzultujte to s kte-
rýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo s ji-
ným řádně kvalifikovaným a vyba-
veným odborníkem.
Pravděpodobná příčinaNápravné opatření

1862-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)

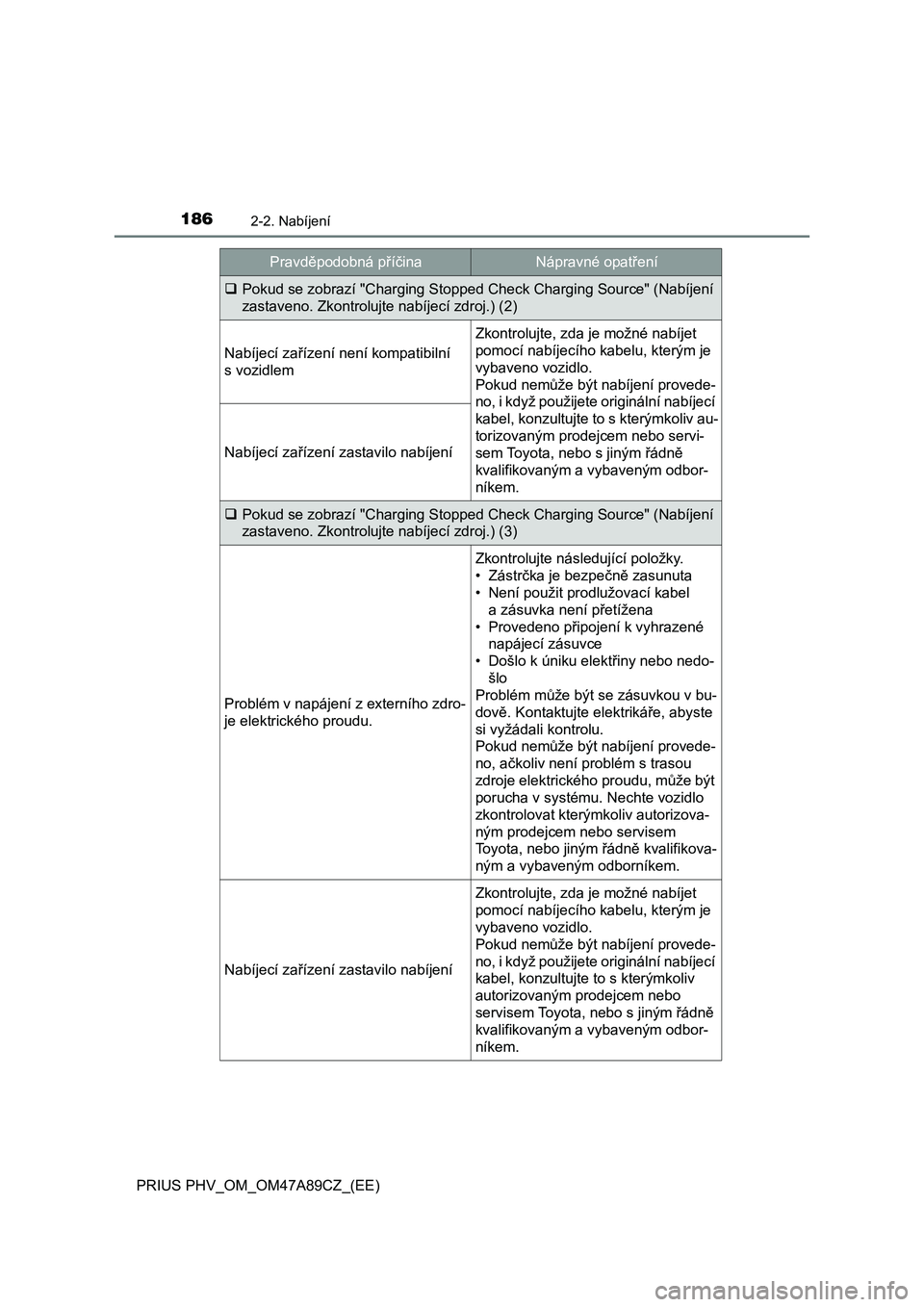

<00330052004e005800470003005600480003005d0052004500550044005d0074000300050026004b00440055004a004c0051004a0003003600570052005300530048004700030026004b00480046004e00030026004b00440055004a004c0051004a000300
360052005800550046004800050003000b0031004400450074[jení
zastaveno. Zkontrolujte nabíjecí zdroj.) (2)
Nabíjecí zařízení není kompatibilní
s vozidlem
Zkontrolujte, zda je možné nabíjet
pomocí nabíjecího kabelu, kterým je
vybaveno vozidlo.
Pokud nemůže být nabíjení provede-
no, i když použijete originální nabíjecí
kabel, konzultujte to s kterýmkoliv au-
torizovaným prodejcem nebo servi-
sem Toyota, nebo s jiným řádně
kvalifikovaným a vybaveným odbor-
níkem.
Nabíjecí zařízení zastavilo nabíjení
<00330052004e005800470003005600480003005d0052004500550044005d0074000300050026004b00440055004a004c0051004a0003003600570052005300530048004700030026004b00480046004e00030026004b00440055004a004c0051004a000300
360052005800550046004800050003000b0031004400450074[jení
zastaveno. Zkontrolujte nabíjecí zdroj.) (3)
Problém v napájení z externího zdro-
je elektrického proudu.
Zkontrolujte následující položky.
• Zástrčka je bezpečně zasunuta
• Není použit prodlužovací kabel
a zásuvka není přetížena
• Provedeno připojení k vyhrazené
napájecí zásuvce
• Došlo k úniku elektřiny nebo nedo-
šlo
Problém může být se zásuvkou v bu-
dově. Kontaktujte elektrikáře, abyste
si vyžádali kontrolu.
Pokud nemůže být nabíjení provede-
no, ačkoliv není problém s trasou
zdroje elektrického proudu, může být
porucha v systému. Nechte vozidlo
zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
Nabíjecí zařízení zastavilo nabíjení
Zkontrolujte, zda je možné nabíjet
pomocí nabíjecího kabelu, kterým je
vybaveno vozidlo.
Pokud nemůže být nabíjení provede-
no, i když použijete originální nabíjecí
kabel, konzultujte to s kterýmkoliv
autorizovaným prodejcem nebo
servisem Toyota, nebo s jiným řádně
kvalifikovaným a vybaveným odbor-
níkem.
Pravděpodobná příčinaNápravné opatření

1872-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)

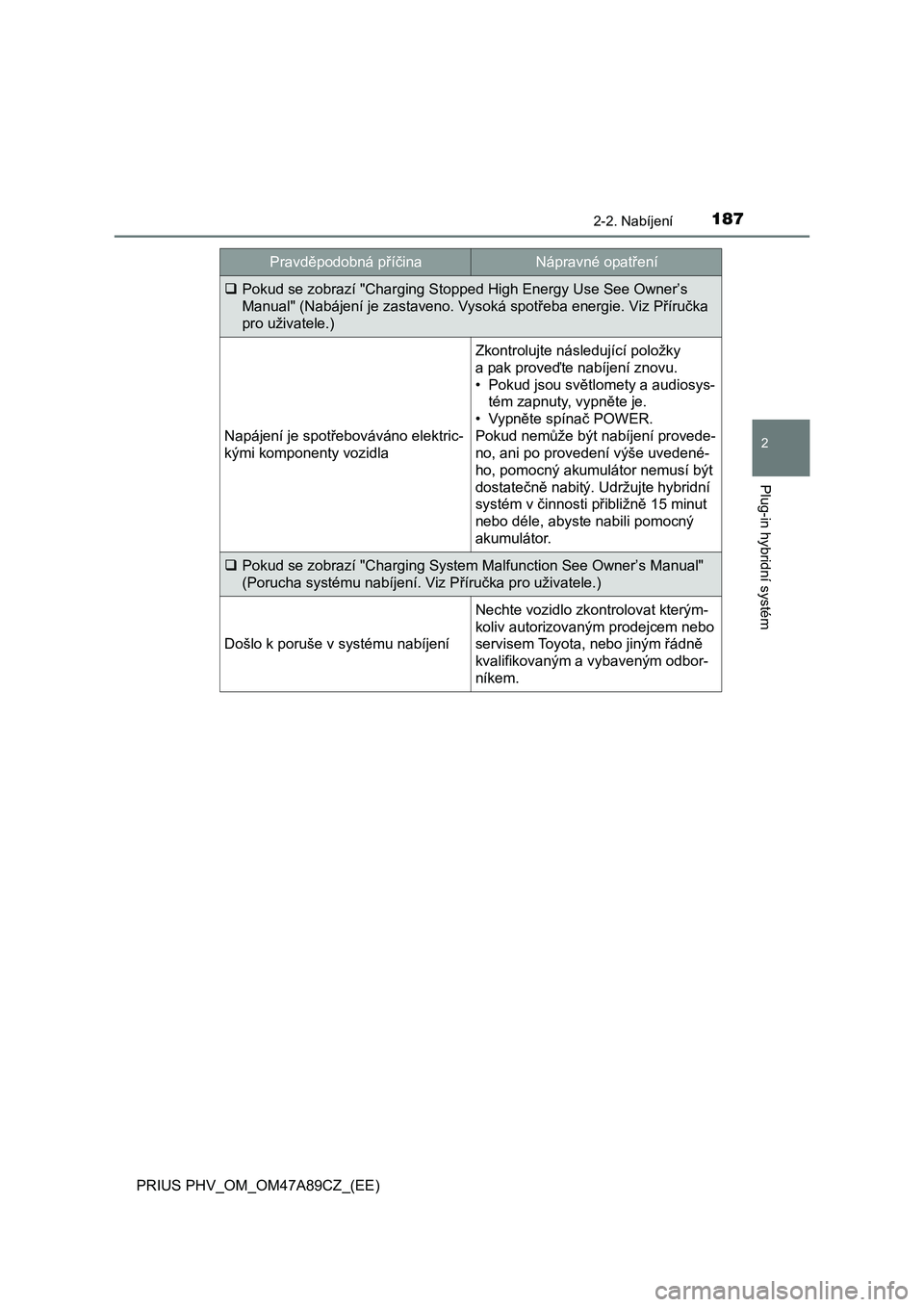

Pokud se zobrazí "Charging Stopped High Energy Use See Owner’s
Manual" (Nabájení je zastaveno. Vysoká spotřeba energie. Viz Příručka
pro uživatele.)
Napájení je spotřebováváno elektric-
kými komponenty vozidla
Zkontrolujte následující položky
a pak proveďte nabíjení znovu.
• Pokud jsou světlomety a audiosys-
tém zapnuty, vypněte je.
• Vypněte spínač POWER.
Pokud nemůže být nabíjení provede-
no, ani po provedení výše uvedené-
ho, pomocný akumulátor nemusí být
dostatečně nabitý. Udržujte hybridní
systém v činnosti přibližně 15 minut
nebo déle, abyste nabili pomocný
akumulátor.
Pokud se zobrazí "Charging System Malfunction See Owner’s Manual"
(Porucha systému nabíjení. Viz Příručka pro uživatele.)
Došlo k poruše v systému nabíjení
Nechte vozidlo zkontrolovat kterým-
koliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odbor-
níkem.
Pravděpodobná příčinaNápravné opatření

1882-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)

189

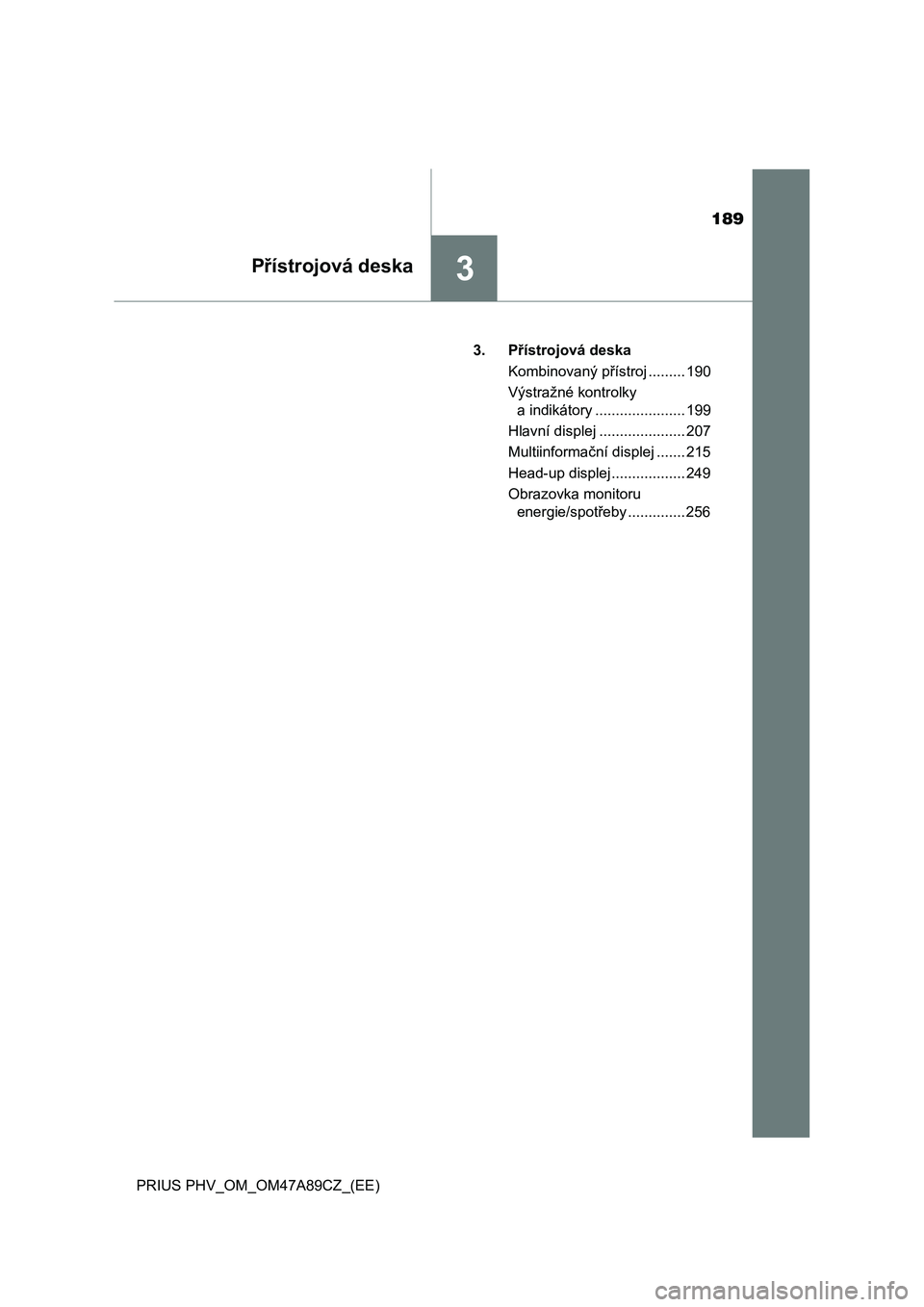

3Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)3. Přístrojová deska
Kombinovaný přístroj ......... 190
Výstražné kontrolky
a indikátory ...................... 199
Hlavní displej ..................... 207
Multiinformační displej ....... 215
Head-up displej .................. 249
Obrazovka monitoru
energie/spotřeby .............. 256

1903. Přístrojová deska
PRIUS PHV_OM_OM47A89CZ_(EE)

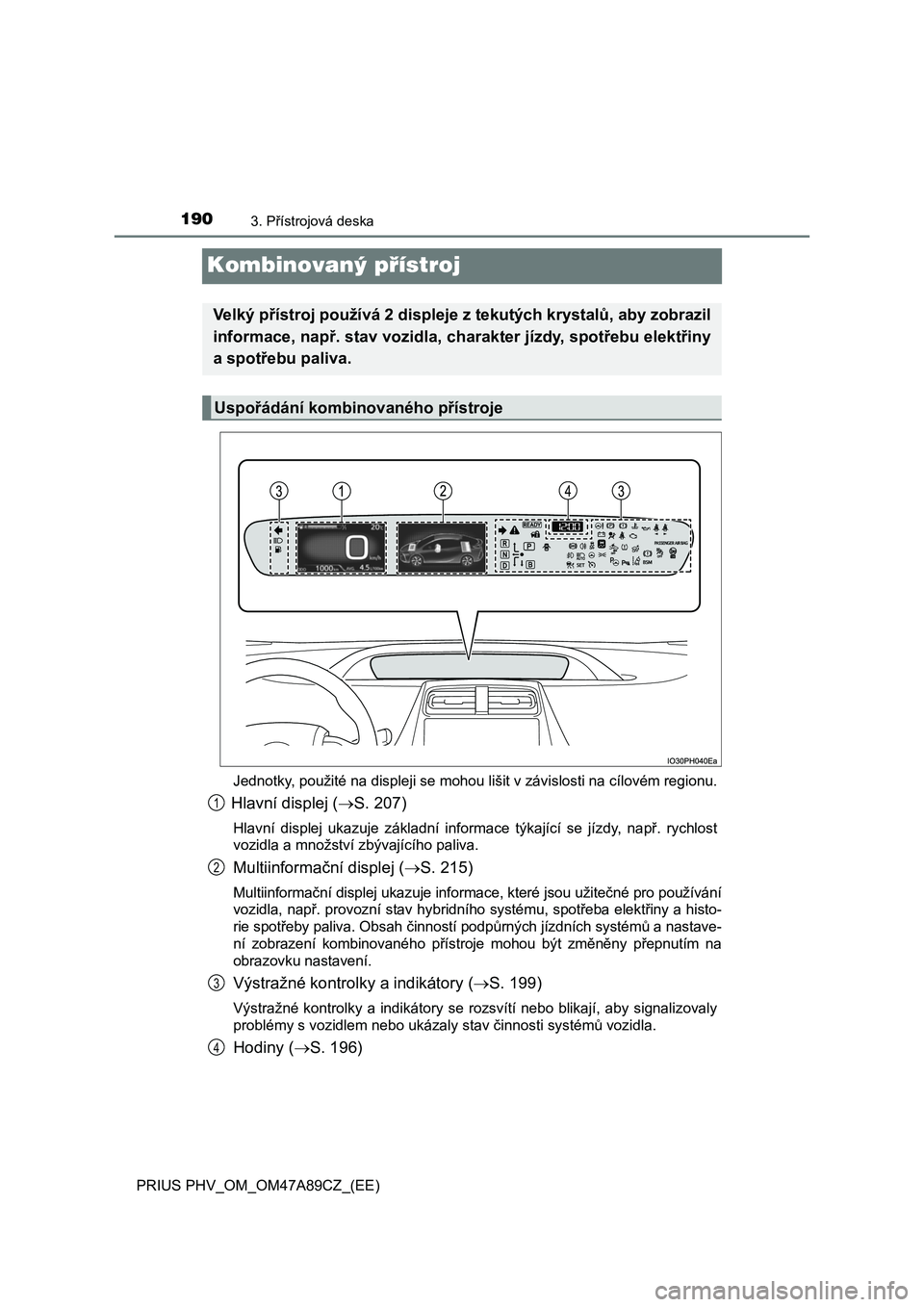

Kombinovaný přístroj
Jednotky, použité na displeji se mohou lišit v závislosti na cílovém regionu.
Hlavní displej (S. 207)
Hlavní displej ukazuje základní informace týkající se jízdy, např. rychlost
vozidla a množství zbývajícího paliva.
Multiinformační displej ( S. 215)
Multiinformační displej ukazuje informace, které jsou užitečné pro používání
vozidla, např. provozní stav hybridního systému, spotřeba elekt řiny a histo-
rie spotřeby paliva. Obsah činností podpůrných jízdních systémů a nastave-
ní zobrazení kombinovaného přístroje mohou být změněny přepnutí m na
obrazovku nastavení.
Výstražné kontrolky a indikátory ( S. 199)
Výstražné kontrolky a indikátory se rozsvítí nebo blikají, aby signalizovaly
problémy s vozidlem nebo ukázaly stav činnosti systémů vozidla.
Hodiny ( S. 196)
Velký přístroj používá 2 displeje z tekutých krystalů, aby zobrazil
informace, např. stav vozidla, charakter jízdy, spotřebu elektř iny
a spotřebu paliva.
Uspořádání kombinovaného přístroje
1
2
3
4
