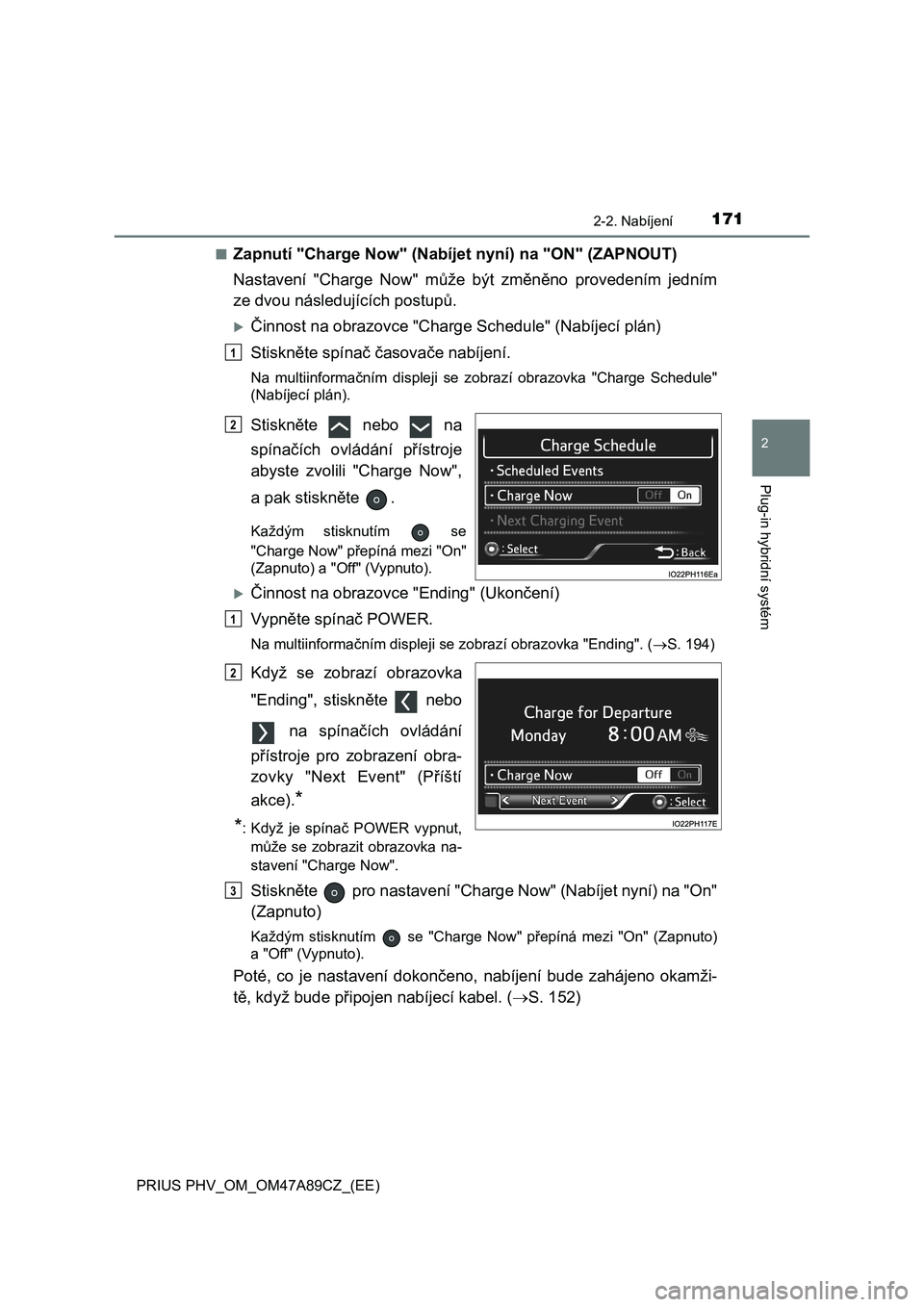

TOYOTA PRIUS PLUG-IN HYBRID 2017 Návod na použití (in Czech)

1712-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)■
Zapnutí "Charge Now" (Nabíjet nyní) na "ON" (ZAPNOUT)
Nastavení "Charge Now" může být změněno provedením jedním
ze dvou následujících postupů.
Činnost na obrazovce "Charge Schedule" (Nabíjecí plán)
Stiskněte spínač časovače nabíjení.
Na multiinformačním displeji se zobrazí obrazovka "Charge Schedule"
(Nabíjecí plán).
Stiskněte nebo na
spínačích ovládání přístroje
abyste zvolili "Charge Now",
a pak stiskněte .
Každým stisknutím se
"Charge Now" přepíná mezi "On"
(Zapnuto) a "Off" (Vypnuto).
Činnost na obrazovce "Ending" (Ukončení)
Vypněte spínač POWER.
Na multiinformačním displeji se zobrazí obrazovka "Ending". (S. 194)
Když se zobrazí obrazovka
"Ending", stiskněte nebo
na spínačích ovládání
přístroje pro zobrazení obra-
zovky "Next Event" (Příští
akce).
*
*
: Když je spínač POWER vypnut,
může se zobrazit obrazovka na-
stavení "Charge Now".
Stiskněte pro nastavení "Charge Now" (Nabíjet nyní) na "On"
(Zapnuto)
Každým stisknutím se "Charge Now" přepíná mezi "On" (Zapnuto)
a "Off" (Vypnuto).
Poté, co je nastavení dokončeno, nabíjení bude zahájeno okamži-
tě, když bude připojen nabíjecí kabel. (S. 152)
1
2
1
2
3

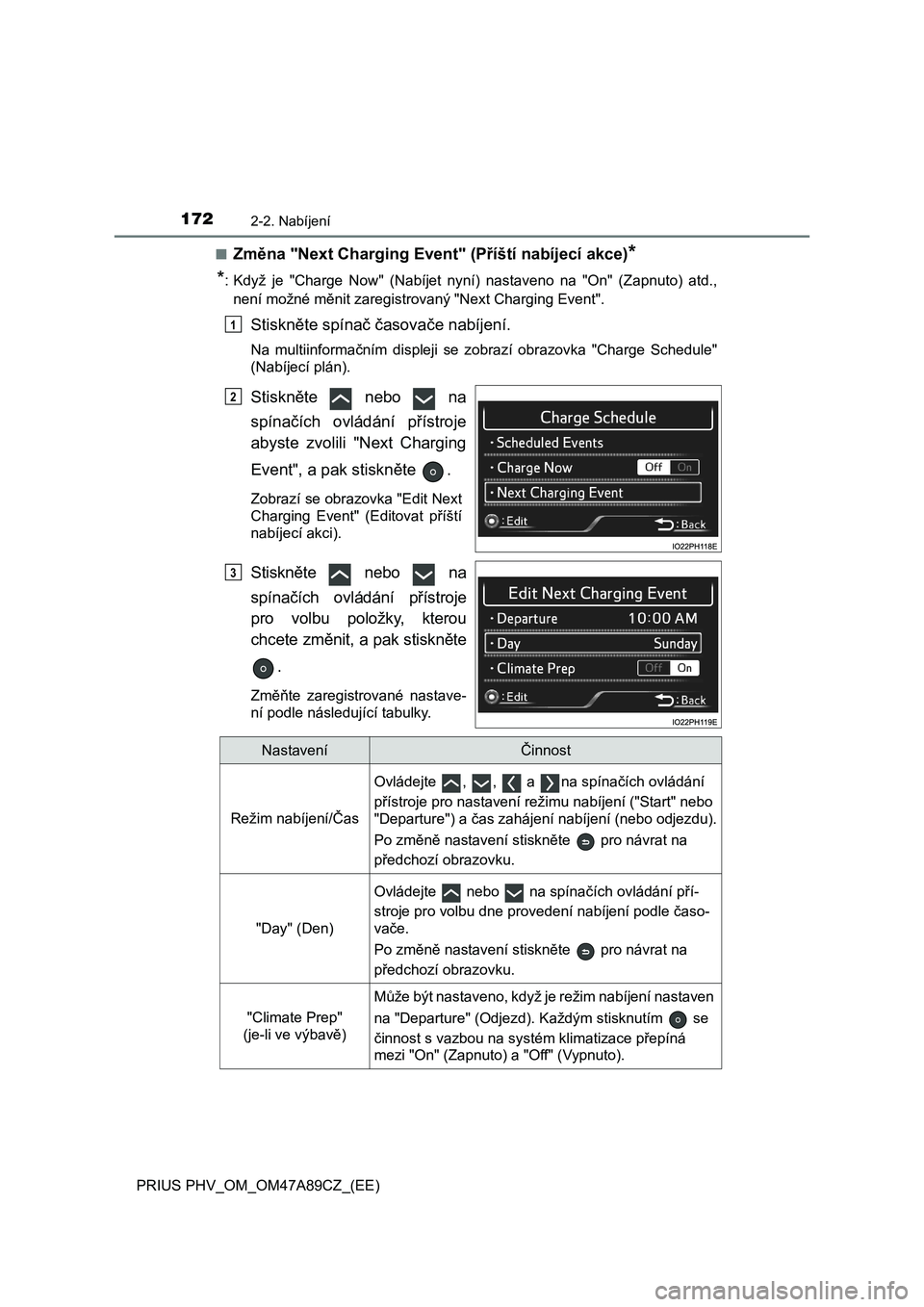

1722-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)■
Změna "Next Charging Event" (Příští nabíjecí akce)*
*
: Když je "Charge Now" (Nabíjet nyní) nastaveno na "On" (Zapnuto) atd.,
není možné měnit zaregistrovaný "Next Charging Event".
Stiskněte spínač časovače nabíjení.
Na multiinformačním displeji se zobrazí obrazovka "Charge Schedule"
(Nabíjecí plán).
Stiskněte nebo na
spínačích ovládání přístroje
abyste zvolili "Next Charging
Event", a pak stiskněte .
Zobrazí se obrazovka "Edit Next
Charging Event" (Editovat příští
nabíjecí akci).
Stiskněte nebo na
spínačích ovládání přístroje
pro volbu položky, kterou
chcete změnit, a pak stiskněte
.
Změňte zaregistrované nastave-
ní podle následující tabulky.
1
2
3
NastaveníČinnost
Režim nabíjení/Čas
Ovládejte , , a na spínačích ovládání
přístroje pro nastavení režimu nabíjení ("Start" nebo
"Departure") a čas zahájení nabíjení (nebo odjezdu).
Po změně nastavení stiskněte pro návrat na
předchozí obrazovku.
"Day" (Den)
Ovládejte nebo na spínačích ovládání pří-
stroje pro volbu dne provedení nabíjení podle časo-
vače.
Po změně nastavení stiskněte pro návrat na
předchozí obrazovku.
"Climate Prep"
(je-li ve výbavě)
Může být nastaveno, když je režim nabíjení nastaven
na "Departure" (Odjezd). Každým stisknutím se
činnost s vazbou na systém klimatizace přepíná
mezi "On" (Zapnuto) a "Off" (Vypnuto).

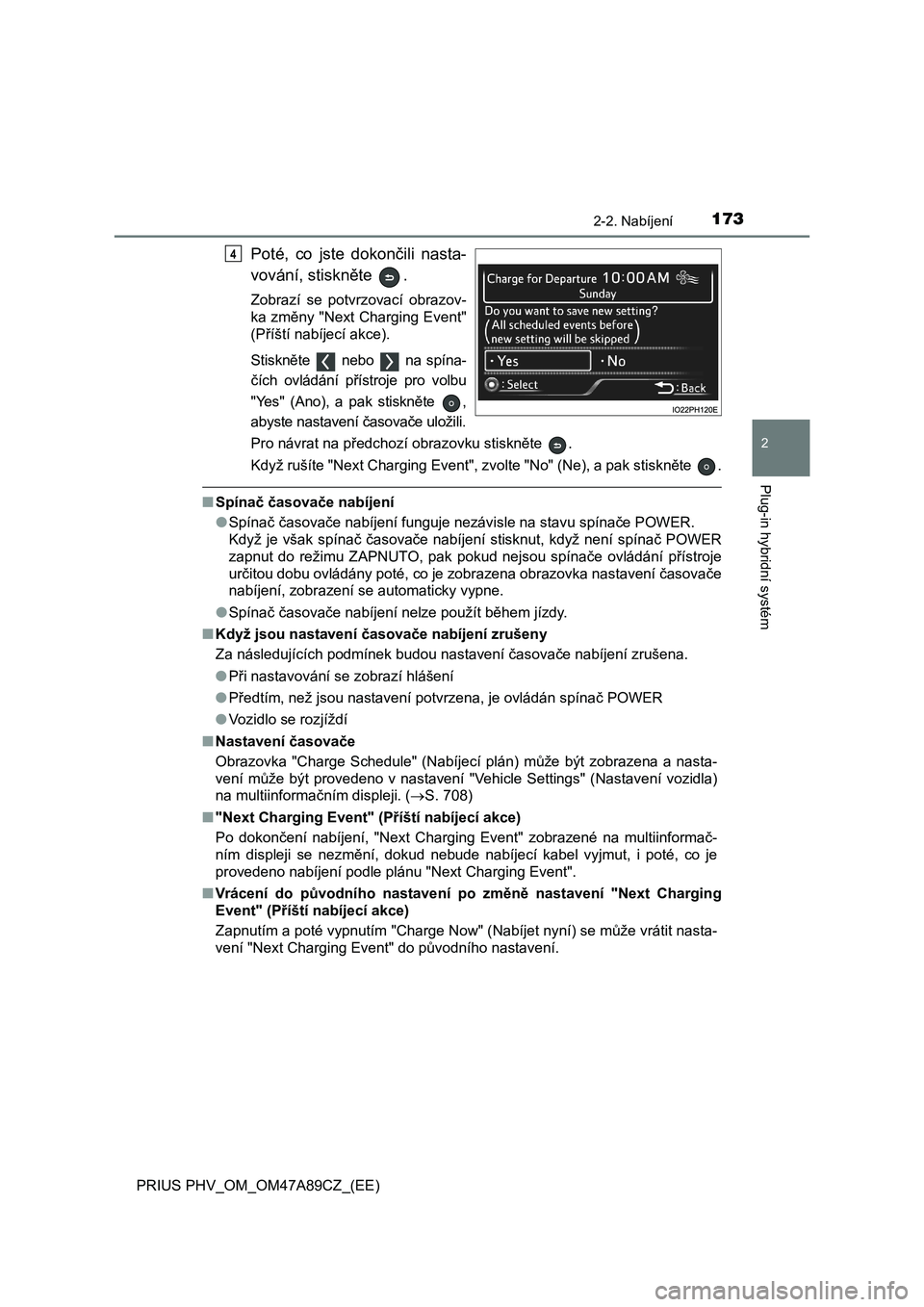

1732-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
Poté, co jste dokončili nasta-
vování, stiskněte .
Zobrazí se potvrzovací obrazov-
ka změny "Next Charging Event"
(Příští nabíjecí akce).
Stiskněte nebo na spína-
čích ovládání přístroje pro volbu
"Yes" (Ano), a pak stiskněte ,
abyste nastavení časovače uložili.
Pro návrat na předchozí obrazovku stiskněte .
Když rušíte "Next Charging Event", zvolte "No" (Ne), a pak stiskněte .
■Spínač časovače nabíjení
●Spínač časovače nabíjení funguje nezávisle na stavu spínače POWER.
Když je však spínač časovače nabíjení stisknut, když není spínač POWER
zapnut do režimu ZAPNUTO, pak pokud nejsou spínače ovládání přístroje
určitou dobu ovládány poté, co je zobrazena obrazovka nastavení časovače
nabíjení, zobrazení se automaticky vypne.
●Spínač časovače nabíjení nelze použít během jízdy.
■Když jsou nastavení časovače nabíjení zrušeny
Za následujících podmínek budou nastavení časovače nabíjení zrušena.
●Při nastavování se zobrazí hlášení
●<0033011c00480047005700740050000f00030051004800e50003004d0056005200580003005100440056005700440059004800510074000300530052005700590055005d004800510044000f0003004d0048000300520059004f0069004700690051000300
56005300740051004400fe000300330032003a00280035[
●Vozidlo se rozjíždí
■Nastavení časovače
Obrazovka "Charge Schedule" (Nabíjecí plán) může být zobrazena a nasta-
vení může být provedeno v nastavení "Vehicle Settings" (Nastavení vozidla)
na multiinformačním displeji. (S. 708)
■"Next Charging Event" (Příští nabíjecí akce)
Po dokončení nabíjení, "Next Charging Event" zobrazené na multiinformač-
ním displeji se nezmění, dokud nebude nabíjecí kabel vyjmut, i poté, co je
provedeno nabíjení podle plánu "Next Charging Event".
■Vrácení do původního nastavení po změně nastavení "Next Charging
Event" (Příští nabíjecí akce)
Zapnutím a poté vypnutím "Charge Now" (Nabíjet nyní) se může vrátit nasta-
vení "Next Charging Event" do původního nastavení.
4

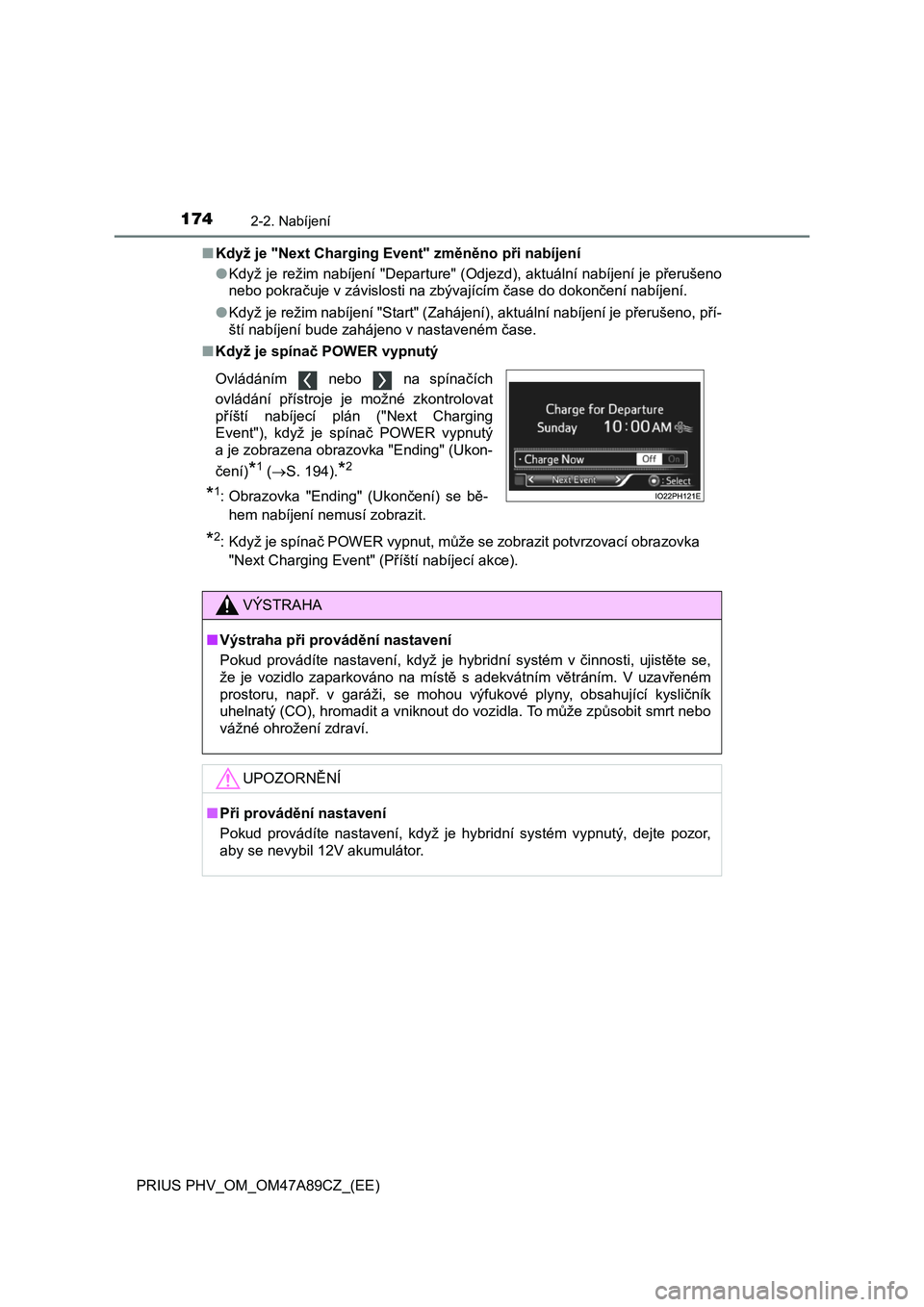

1742-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
■ Když je "Next Charging Event" změněno při nabíjení
● Když je režim nabíjení "Departure" (Odjezd), aktuální nabíjení je přerušeno
nebo pokračuje v závislosti na zbývajícím čase do dokončení nab íjení.
● Když je režim nabíjení "Start" (Zahájení), aktuální nabíjení je přerušeno, pří-
ští nabíjení bude zahájeno v nastaveném čase.
■ Když je spínač POWER vypnutý
Ovládáním nebo na spínačích
ovládání přístroje je možné zkontrolovat
příští nabíjecí plán ("Next Charging
Event"), když je spínač POWER vypnutý
a je zobrazena obrazovka "Ending" (Ukon-
čení)*1 ( S. 194).*2
*1: Obrazovka "Ending" (Ukončení) se bě-
hem nabíjení nemusí zobrazit.
*2: Když je spínač POWER vypnut, může se zobrazit potvrzovací obra zovka
"Next Charging Event" (Příští nabíjecí akce).
VÝSTRAHA
■ Výstraha při provádění nastavení
Pokud provádíte nastavení, když je hybridní systém v činnosti, ujistěte se,
že je vozidlo zaparkováno na místě s adekvátním větráním. V uza vřeném
prostoru, např. v garáži, se mohou výfukové plyny, obsahující k ysličník
uhelnatý (CO), hromadit a vniknout do vozidla. To může způsobit smrt nebo
vážné ohrožení zdraví.
UPOZORNĚNÍ
■ Při provádění nastavení
Pokud provádíte nastavení, když je hybridní systém vypnutý, dej te pozor,
aby se nevybil 12V akumulátor.

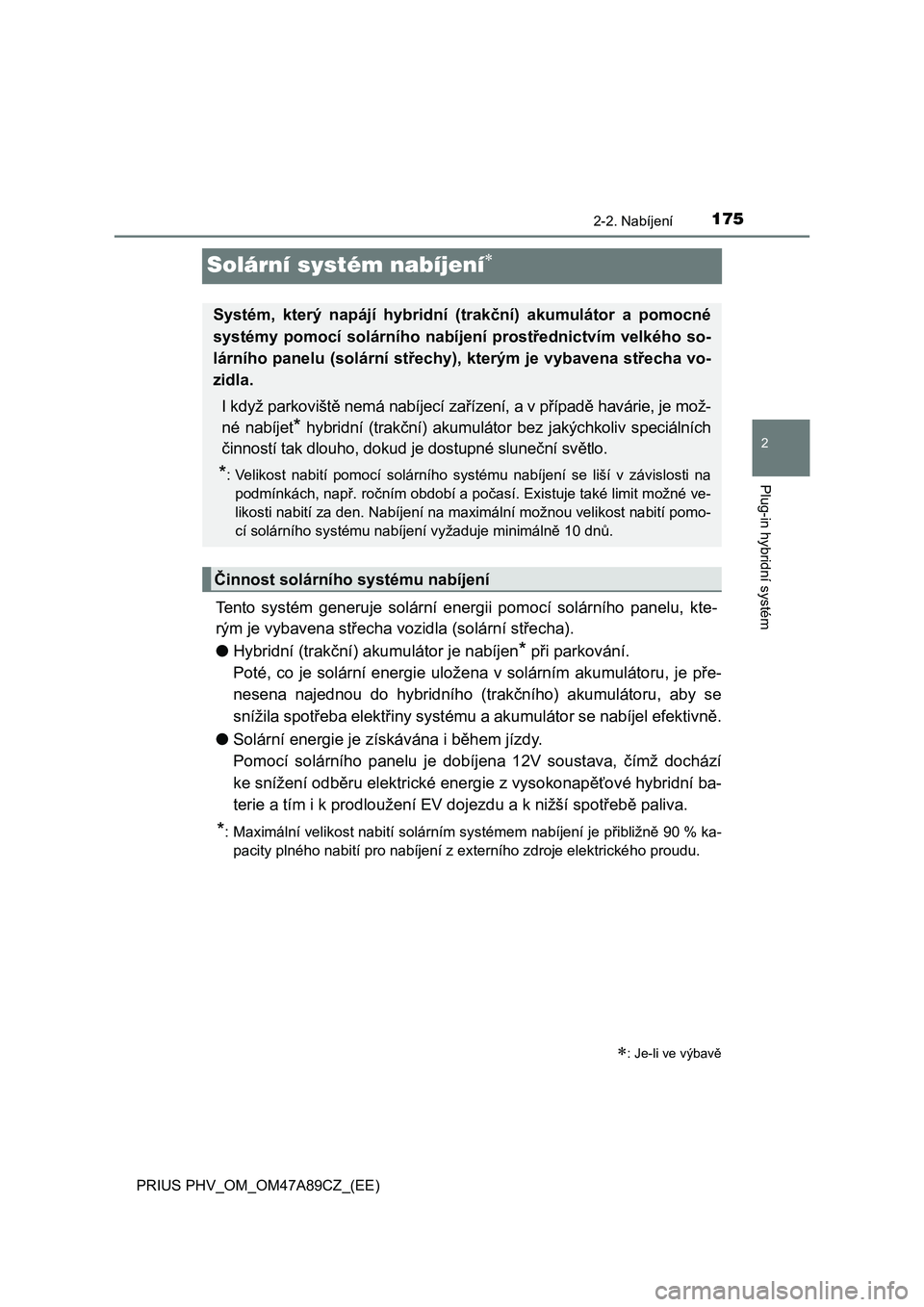

175
2
2-2. Nabíjení
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
Solární systém nabíjení
Tento systém generuje solární energii pomocí solárního panelu, kte-
rým je vybavena střecha vozidla (solární střecha).
●Hybridní (trakční) akumulátor je nabíjen
* při parkování.
Poté, co je solární energie uložena v solárním akumulátoru, je pře-
nesena najednou do hybridního (trakčního) akumulátoru, aby se
snížila spotřeba elektřiny systému a akumulátor se nabíjel efektivně.
●Solární energie je získávána i během jízdy.
Pomocí solárního panelu je dobíjena 12V soustava, čímž dochází
ke snížení odběru elektrické energie z vysokonapěťové hybridní ba-
terie a tím i k prodloužení EV dojezdu a k nižší spotřebě paliva.
*: Maximální velikost nabití solárním systémem nabíjení je přibližně 90 % ka-
pacity plného nabití pro nabíjení z externího zdroje elektrického proudu.
: Je-li ve výbavě
Systém, který napájí hybridní (trakční) akumulátor a pomocné
systémy pomocí solárního nabíjení prostřednictvím velkého so-
lárního panelu (solární střechy), kterým je vybavena střecha vo-
zidla.
I když parkoviště nemá nabíjecí zařízení, a v případě havárie, je mož-
né nabíjet
* hybridní (trakční) akumulátor bez jakýchkoliv speciálních
činností tak dlouho, dokud je dostupné sluneční světlo.
*: Velikost nabití pomocí solárního systému nabíjení se liší v závislosti na
podmínkách, např. ročním období a počasí. Existuje také limit možné ve-
likosti nabití za den. Nabíjení na maximální možnou velikost nabití pomo-
cí solárního systému nabíjení vyžaduje minimálně 10 dnů.
Činnost solárního systému nabíjení

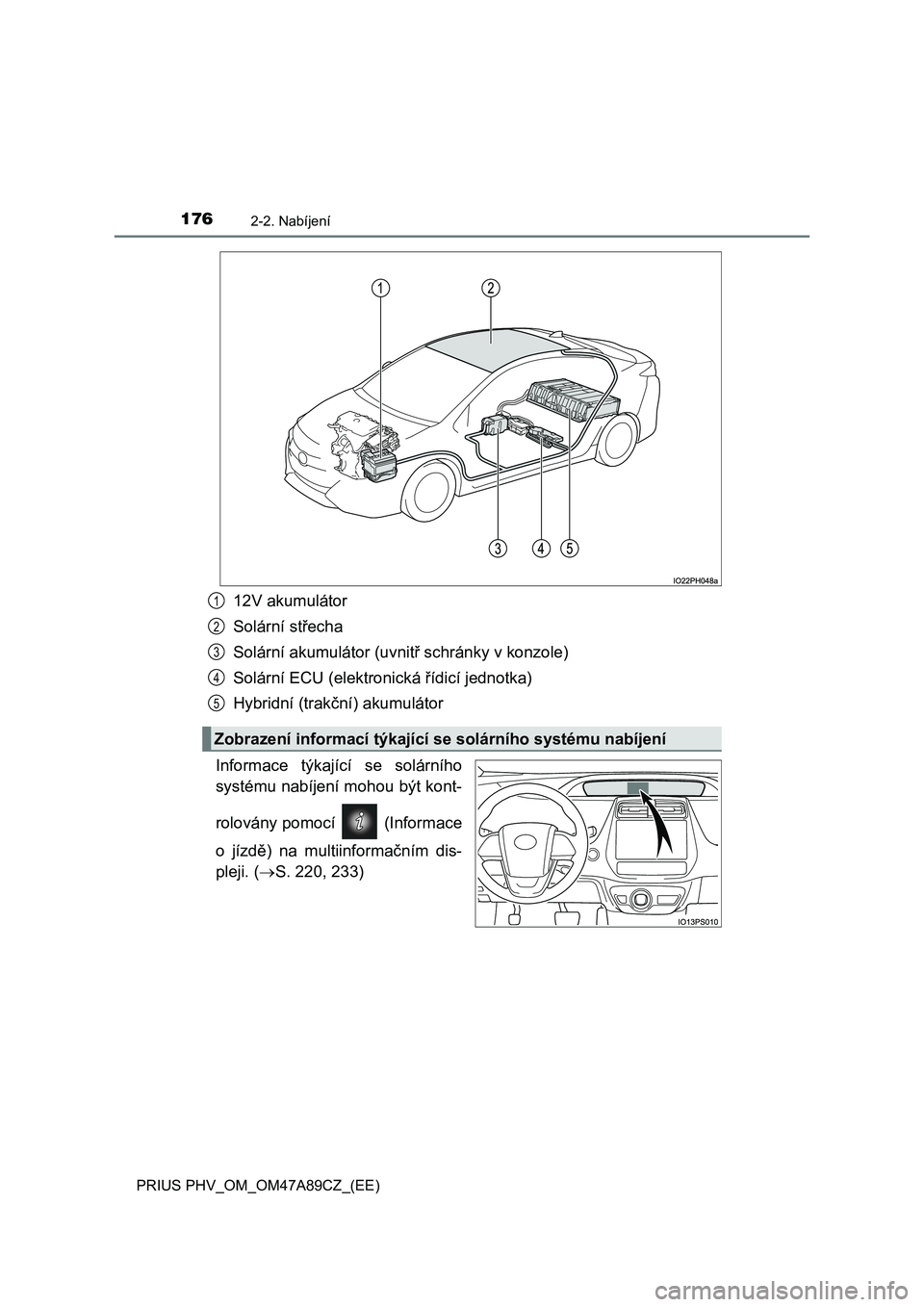

1762-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
12V akumulátor
Solární střecha
Solární akumulátor (uvnitř schránky v konzole)
Solární ECU (elektronická řídicí jednotka)
Hybridní (trakční) akumulátor
Informace týkající se solárního
systému nabíjení mohou být kont-
rolovány pomocí (Informace
o jízdě) na multiinformačním dis-
pleji. (S. 220, 233)
Zobrazení informací týkající se solárního systému nabíjení
1
2
3
4
5

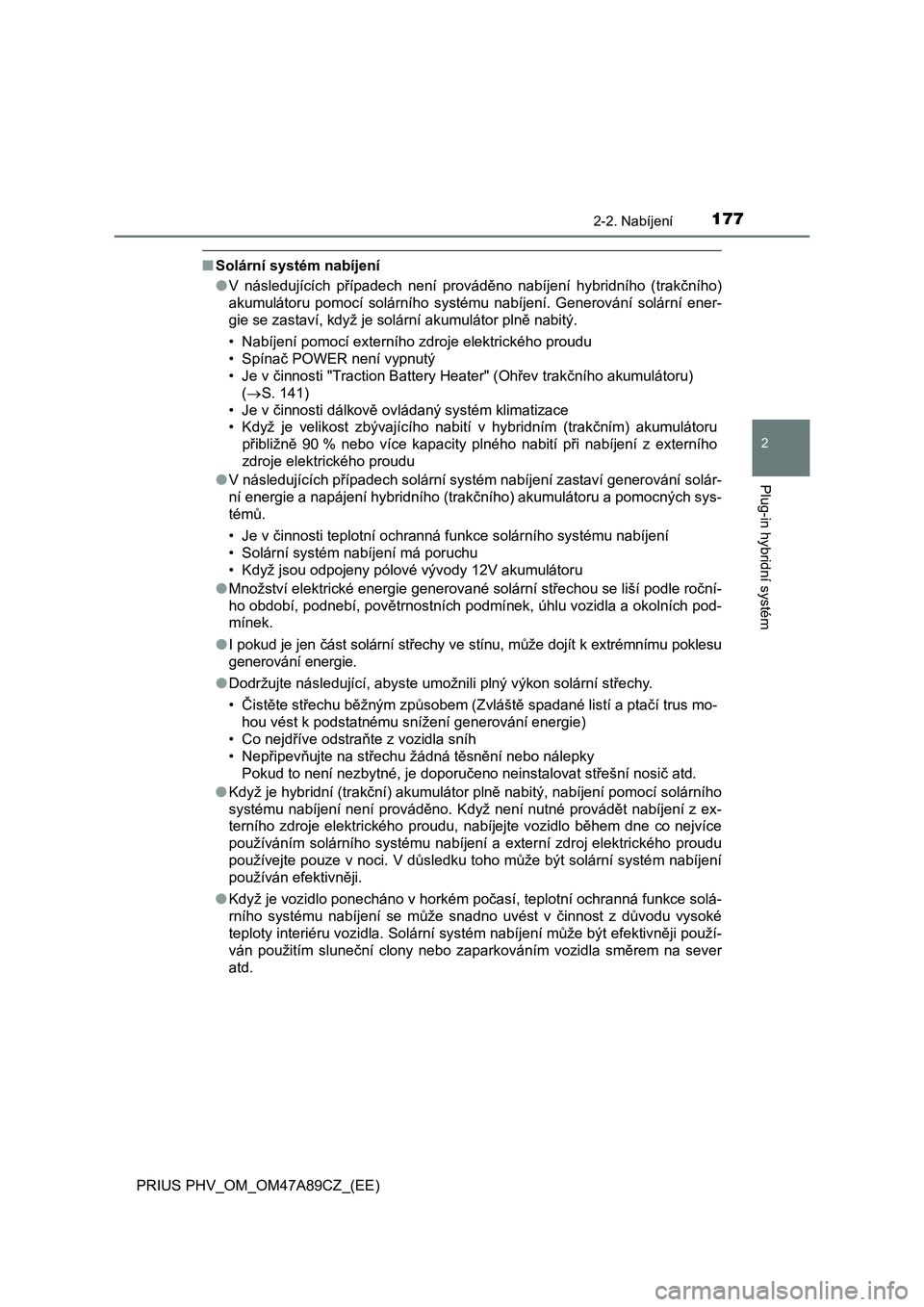

1772-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
■Solární systém nabíjení
●V následujících případech není prováděno nabíjení hybridního (trakčního)
akumulátoru pomocí solárního systému nabíjení. Generování solární ener-
<004a004c00480003005600480003005d004400560057004400590074000f0003004e0047005c00e50003004d0048000300560052004f006900550051007400030044004e005800500058004f006900570052005500030053004f0051010c00030051004400
45004c005700ea0011[
• Nabíjení pomocí externího zdroje elektrického proudu
• Spínač POWER není vypnutý
• Je v činnosti "Traction Battery Heater" (Ohřev trakčního akumulátoru)
(S. 141)
• Je v činnosti dálkově ovládaný systém klimatizace
• Když je velikost zbývajícího nabití v hybridním (trakčním) akumulátoru
přibližně 90 % nebo více kapacity plného nabití při nabíjení z externího
zdroje elektrického proudu
●V následujících případech solární systém nabíjení zastaví generování solár-
ní energie a napájení hybridního (trakčního) akumulátoru a pomocných sys-
témů.
• Je v činnosti teplotní ochranná funkce solárního systému nabíjení
• Solární systém nabíjení má poruchu
• Když jsou odpojeny pólové vývody 12V akumulátoru
●Množství elektrické energie generované solární střechou se liší podle roční-
ho období, podnebí, povětrnostních podmínek, úhlu vozidla a okolních pod-
mínek.
●I pokud je jen část solární střechy ve stínu, může dojít k extrémnímu poklesu
generování energie.
●<002700520047005500e50058004d005700480003005100690056004f004800470058004d007400460074000f000300440045005c005600570048000300580050005200e50051004c004f004c00030053004f005100ea0003005900ea004e00520051000300
560052004f0069005500510074000300560057011c00480046[hy.
• Čistěte střechu běžným způsobem (Zvláště spadané listí a ptačí trus mo-
hou vést k podstatnému snížení generování energie)
• Co nejdříve odstraňte z vozidla sníh
• Nepřipevňujte na střechu žádná těsnění nebo nálepky
<00330052004e0058004700030057005200030051004800510074000300510048005d0045005c005700510070000f0003004d0048000300470052005300520055005800fe004800510052000300510048004c0051005600570044004f005200590044005700
0300560057011c004800e3005100740003005100520056004c[č atd.
●Když je hybridní (trakční) akumulátor plně nabitý, nabíjení pomocí solárního
systému nabíjení není prováděno. Když není nutné provádět nabíjení z ex-
terního zdroje elektrického proudu, nabíjejte vozidlo během dne co nejvíce
používáním solárního systému nabíjení a externí zdroj elektrického proudu
používejte pouze v noci. V důsledku toho může být solární systém nabíjení
používán efektivněji.
●Když je vozidlo ponecháno v horkém počasí, teplotní ochranná funkce solá-
rního systému nabíjení se může snadno uvést v činnost z důvodu vysoké
teploty interiéru vozidla. Solární systém nabíjení může být efektivněji použí-
ván použitím sluneční clony nebo zaparkováním vozidla směrem na sever
atd.

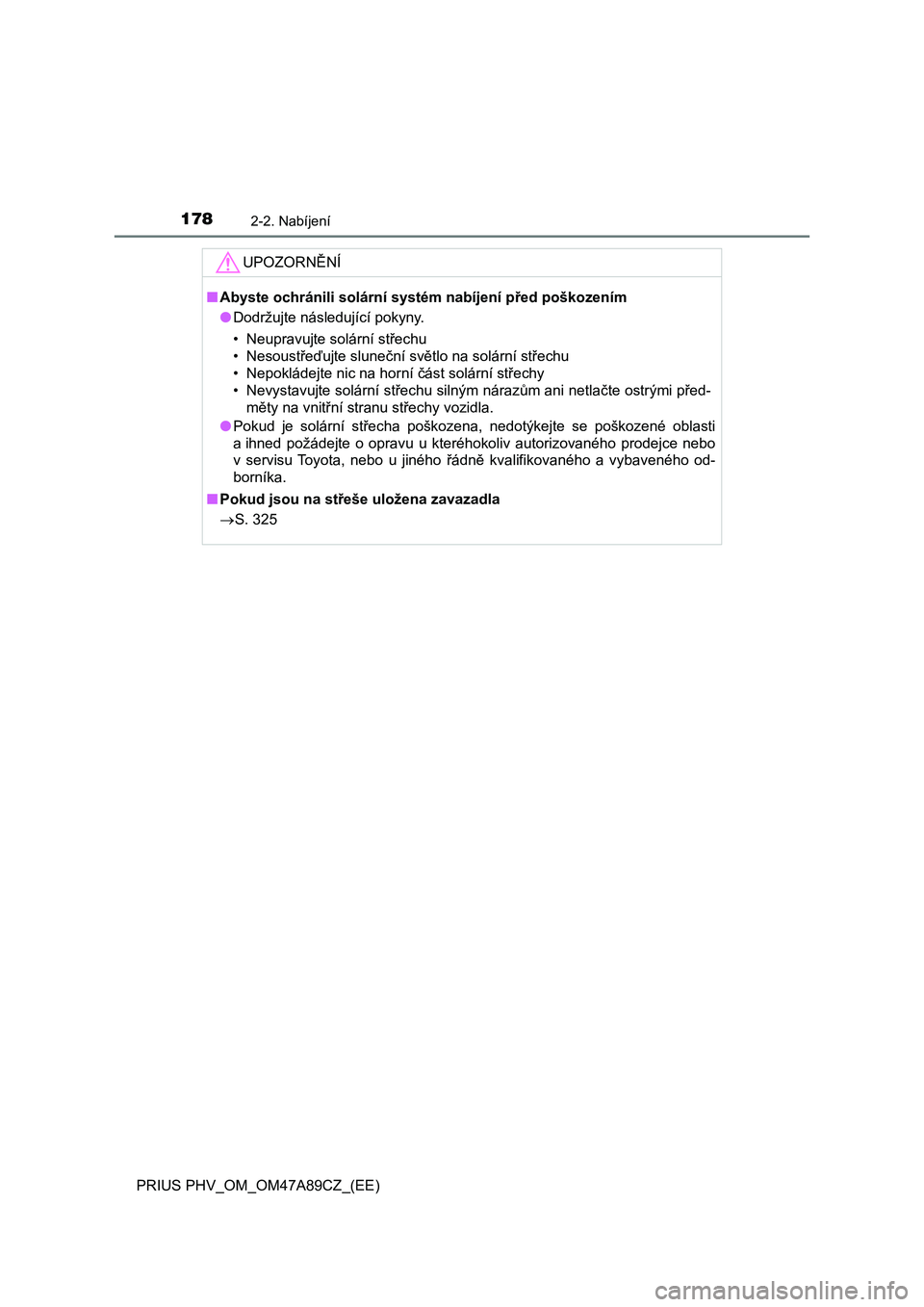

1782-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
UPOZORNĚNÍ
■Abyste ochránili solární systém nabíjení před poškozením
●Dodržujte následující pokyny.
• Neupravujte solární střechu
• Nesoustřeďujte sluneční světlo na solární střechu
• Nepokládejte nic na horní část solární střechy
• Nevystavujte solární střechu silným nárazům ani netlačte ostrými před-
měty na vnitřní stranu střechy vozidla.
●Pokud je solární střecha poškozena, nedotýkejte se poškozené oblasti
a ihned požádejte o opravu u kteréhokoliv autorizovaného prodejce nebo
v servisu Toyota, nebo u jiného řádně kvalifikovaného a vybaveného od-
borníka.
■Pokud jsou na střeše uložena zavazadla
S. 325

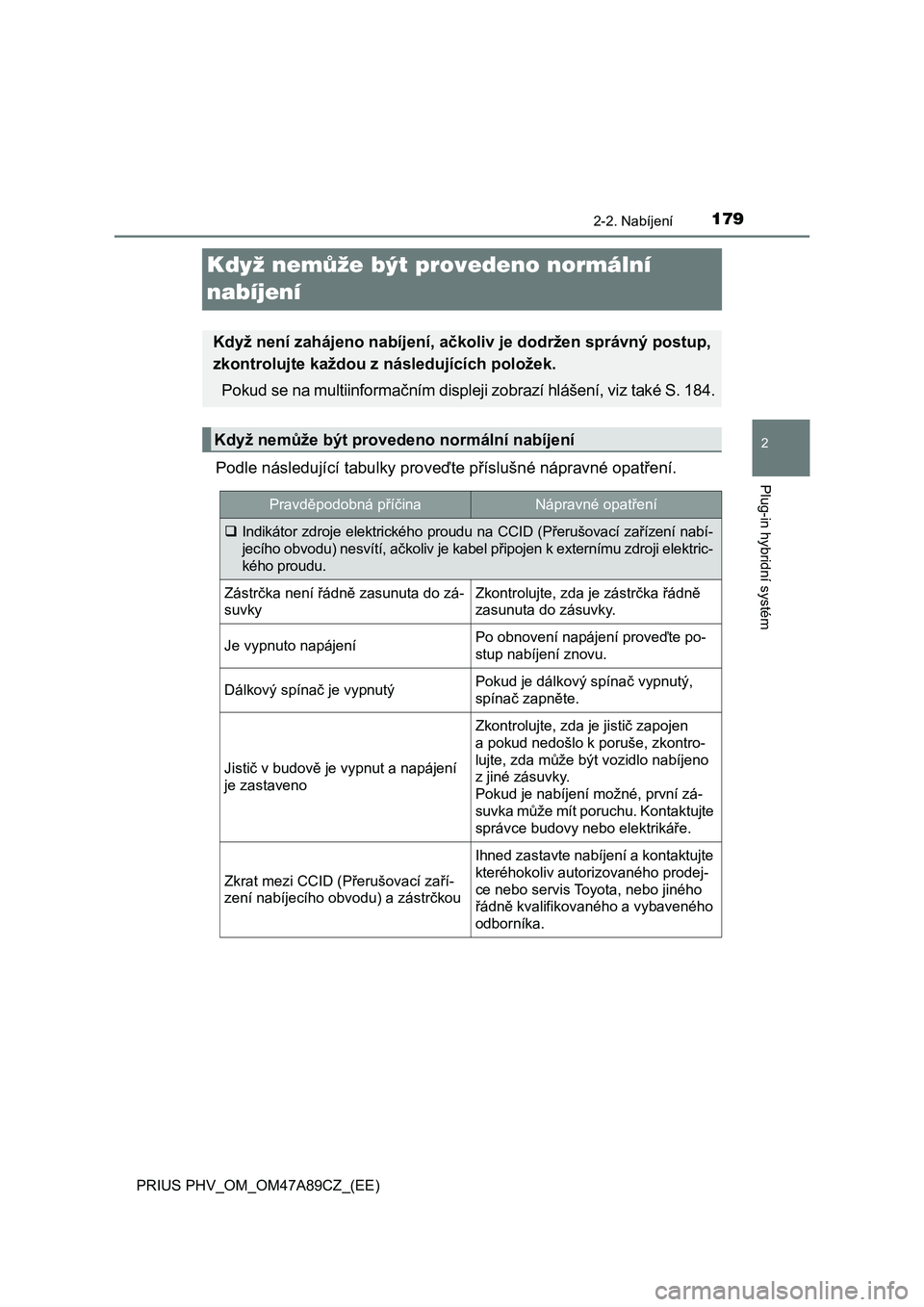

179
2
2-2. Nabíjení
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)

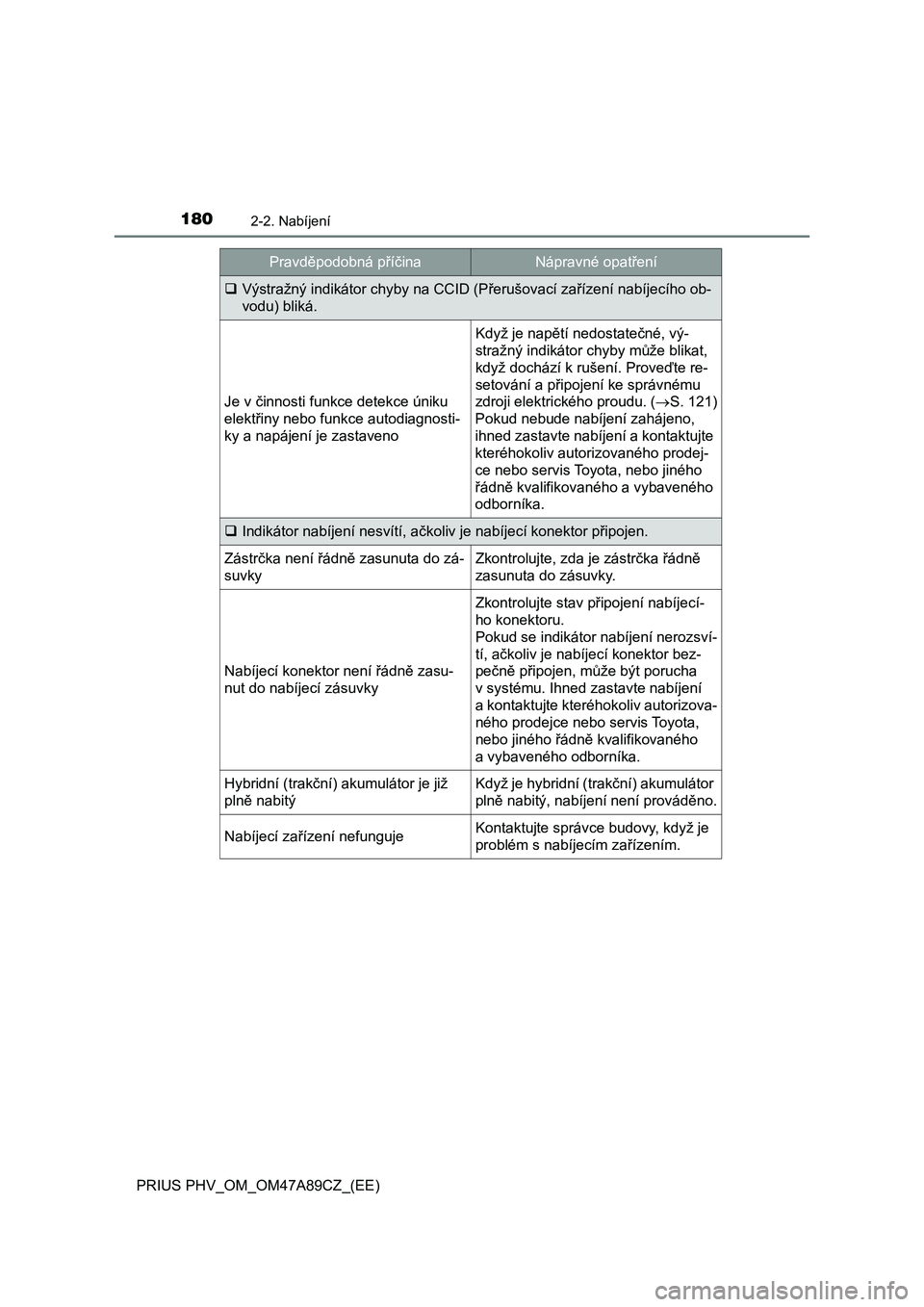

Když nemůže být provedeno normální
nabíjení
Podle následující tabulky proveďte příslušné nápravné opatření.
Když není zahájeno nabíjení, ačkoliv je dodržen správný postup,
zkontrolujte každou z následujících položek.
Pokud se na multiinformačním displeji zobrazí hlášení, viz také S. 184.
Když nemůže být provedeno normální nabíjení
Pravděpodobná příčinaNápravné opatření
Indikátor zdroje elektrického proudu na CCID (Přerušovací zařízení nabí-
jecího obvodu) nesvítí, ačkoliv je kabel připojen k externímu zdroji elektric-
kého proudu.
Zástrčka není řádně zasunuta do zá-
suvkyZkontrolujte, zda je zástrčka řádně
zasunuta do zásuvky.
Je vypnuto napájeníPo obnovení napájení proveďte po-
stup nabíjení znovu.
Dálkový spínač je vypnutýPokud je dálkový spínač vypnutý,
spínač zapněte.
Jistič v budově je vypnut a napájení
je zastaveno
Zkontrolujte, zda je jistič zapojen
a pokud nedošlo k poruše, zkontro-
lujte, zda může být vozidlo nabíjeno
z jiné zásuvky.
Pokud je nabíjení možné, první zá-
suvka může mít poruchu. Kontaktujte
správce budovy nebo elektrikáře.
Zkrat mezi CCID (Přerušovací zaří-
zení nabíjecího obvodu) a zástrčkou
Ihned zastavte nabíjení a kontaktujte
kteréhokoliv autorizovaného prodej-
ce nebo servis Toyota, nebo jiného
řádně kvalifikovaného a vybaveného
odborníka.

1802-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
<003900ea005600570055004400e5005100ea0003004c00510047004c004e006900570052005500030046004b005c0045005c000300510044000300260026002c00270003000b0033011c00480055005800e3005200590044004600740003005d0044011c00
74005d00480051007400030051004400450074004d00480046[ího ob-
vodu) bliká.
Je v činnosti funkce detekce úniku
elektřiny nebo funkce autodiagnosti-
ky a napájení je zastaveno
Když je napětí nedostatečné, vý-
stražný indikátor chyby může blikat,
když dochází k rušení. Proveďte re-
setování a připojení ke správnému
zdroji elektrického proudu. (S. 121)
Pokud nebude nabíjení zahájeno,
ihned zastavte nabíjení a kontaktujte
kteréhokoliv autorizovaného prodej-
ce nebo servis Toyota, nebo jiného
řádně kvalifikovaného a vybaveného
odborníka.
Indikátor nabíjení nesvítí, ačkoliv je nabíjecí konektor připojen.
Zástrčka není řádně zasunuta do zá-
suvkyZkontrolujte, zda je zástrčka řádně
zasunuta do zásuvky.
Nabíjecí konektor není řádně zasu-
nut do nabíjecí zásuvky
Zkontrolujte stav připojení nabíjecí-
ho konektoru.
Pokud se indikátor nabíjení nerozsví-
tí, ačkoliv je nabíjecí konektor bez-
pečně připojen, může být porucha
v systému. Ihned zastavte nabíjení
a kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného
a vybaveného odborníka.
Hybridní (trakční) akumulátor je již
plně nabitýKdyž je hybridní (trakční) akumulátor
plně nabitý, nabíjení není prováděno.
Nabíjecí zařízení nefungujeKontaktujte správce budovy, když je
problém s nabíjecím zařízením.
Pravděpodobná příčinaNápravné opatření
