4315-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

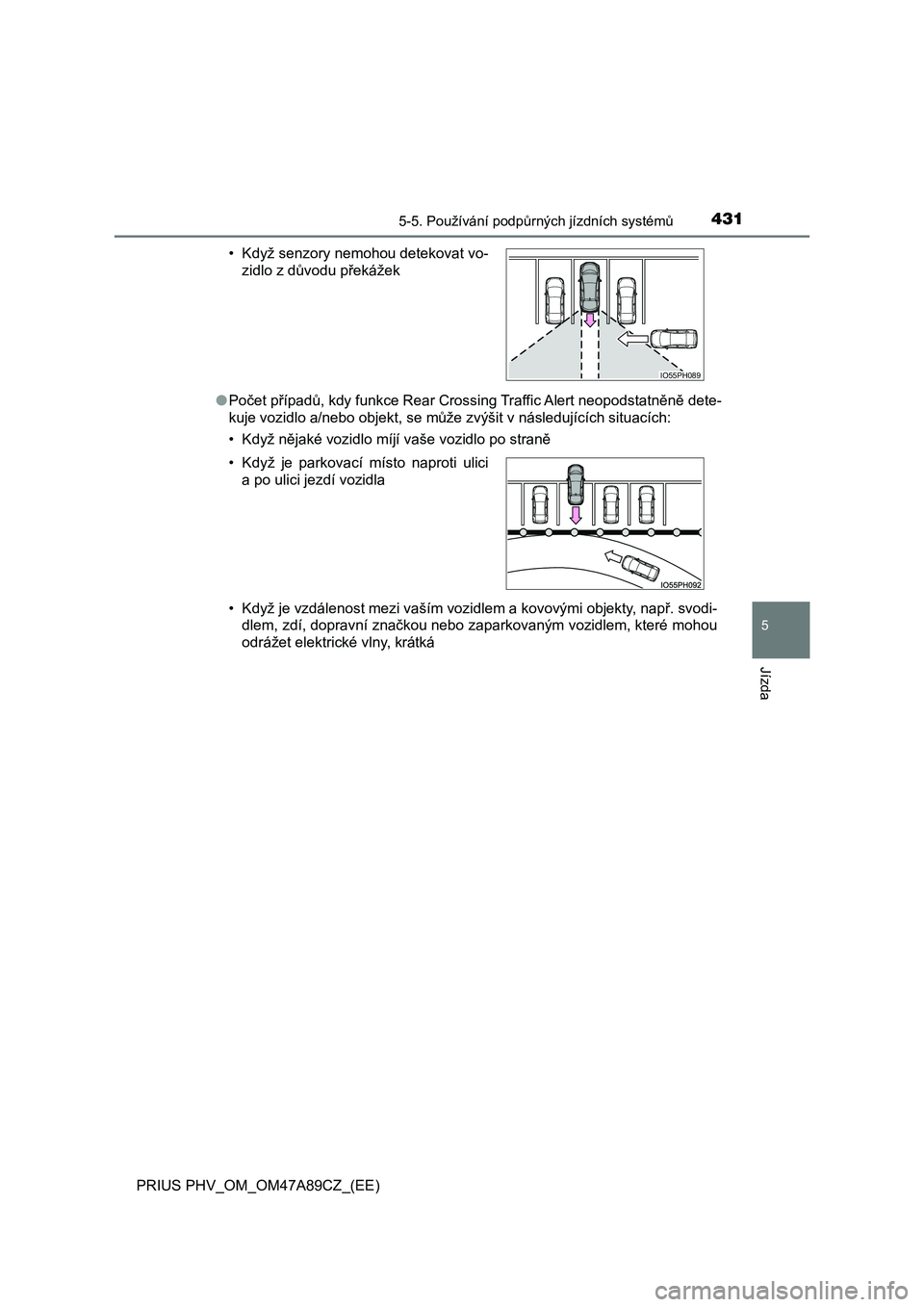

●Počet případů, kdy funkce Rear Crossing Traffic Alert neopodstatněně dete-
kuje vozidlo a/nebo objekt, se může zvýšit v následujících situacích:
• Když nějaké vozidlo míjí vaše vozidlo po straně
• Když je vzdálenost mezi vaším vozidlem a kovovými objekty, např. svodi-
dlem, zdí, dopravní značkou nebo zaparkovaným vozidlem, které mohou
odrážet elektrické vlny, krátká • Když senzory nemohou detekovat vo-
zidlo z důvodu překážek
• Když je parkovací místo naproti ulici
a po ulici jezdí vozidla
IO55PH089

4325-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)

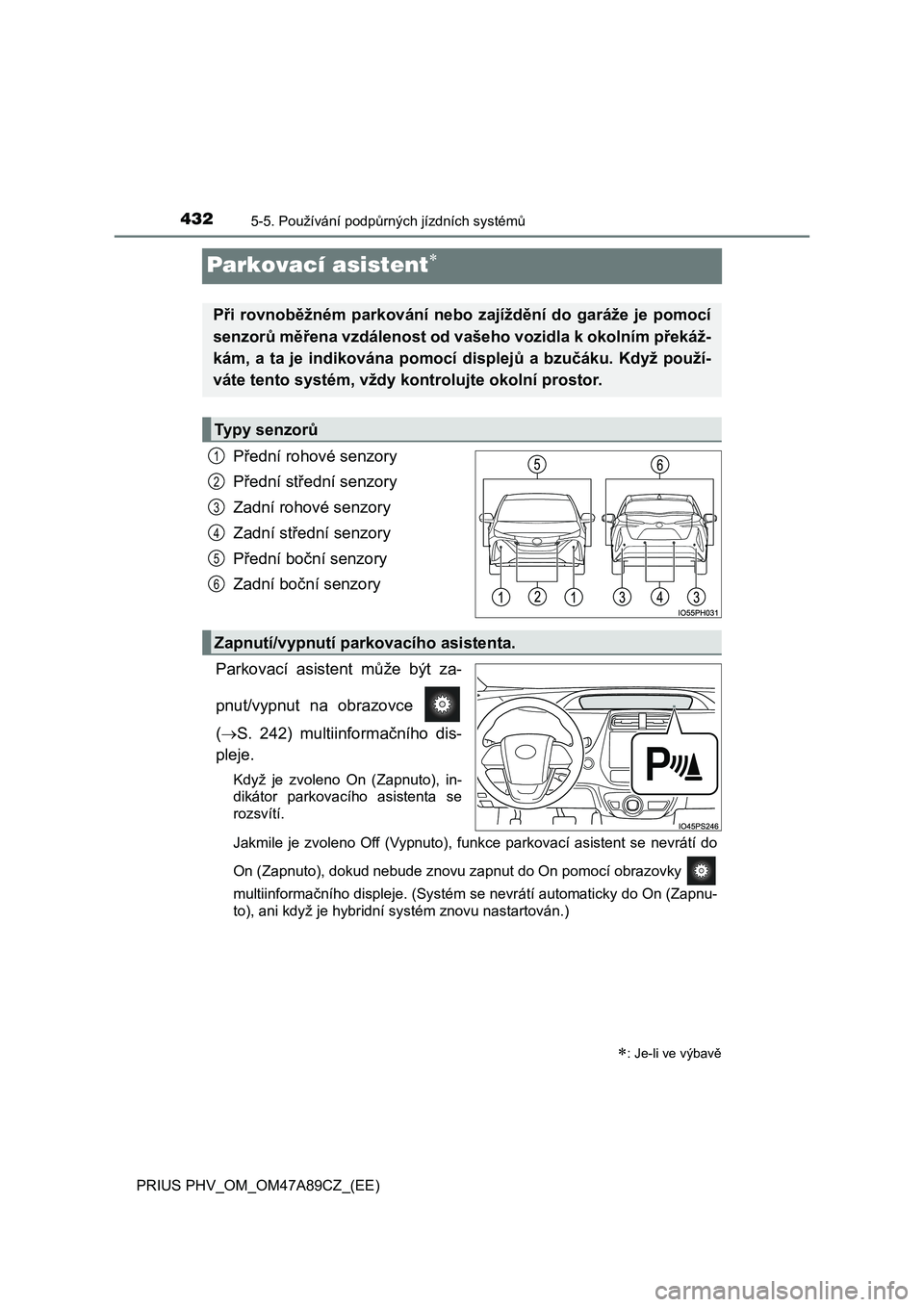

Parkovací asistent
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
Zadní boční senzory
Parkovací asistent může být za-
pnut/vypnut na obrazovce
(S. 242) multiinformačního dis-
pleje.
Když je zvoleno On (Zapnuto), in-
dikátor parkovacího asistenta se
rozsvítí.
Jakmile je zvoleno Off (Vypnuto), funkce parkovací asistent se nevrátí do
On (Zapnuto), dokud nebude znovu zapnut do On pomocí obrazovky
multiinformačního displeje. (Systém se nevrátí automaticky do On (Zapnu-
<00570052000c000f000300440051004c0003004e0047005c00e50003004d00480003004b005c00450055004c00470051007400030056005c00560057007000500003005d005100520059005800030051004400560057004400550057005200590069005100
11000c[
: Je-li ve výbavě
Při rovnoběžném parkování nebo zajíždění do garáže je pomocí
senzorů měřena vzdálenost od vašeho vozidla k okolním překáž-
kám, a ta je indikována pomocí displejů a bzučáku. Když použí-
váte tento systém, vždy kontrolujte okolní prostor.
Ty p y s e n z o r ů
1
2
3
4
5
6
Zapnutí/vypnutí parkovacího asistenta.

4335-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

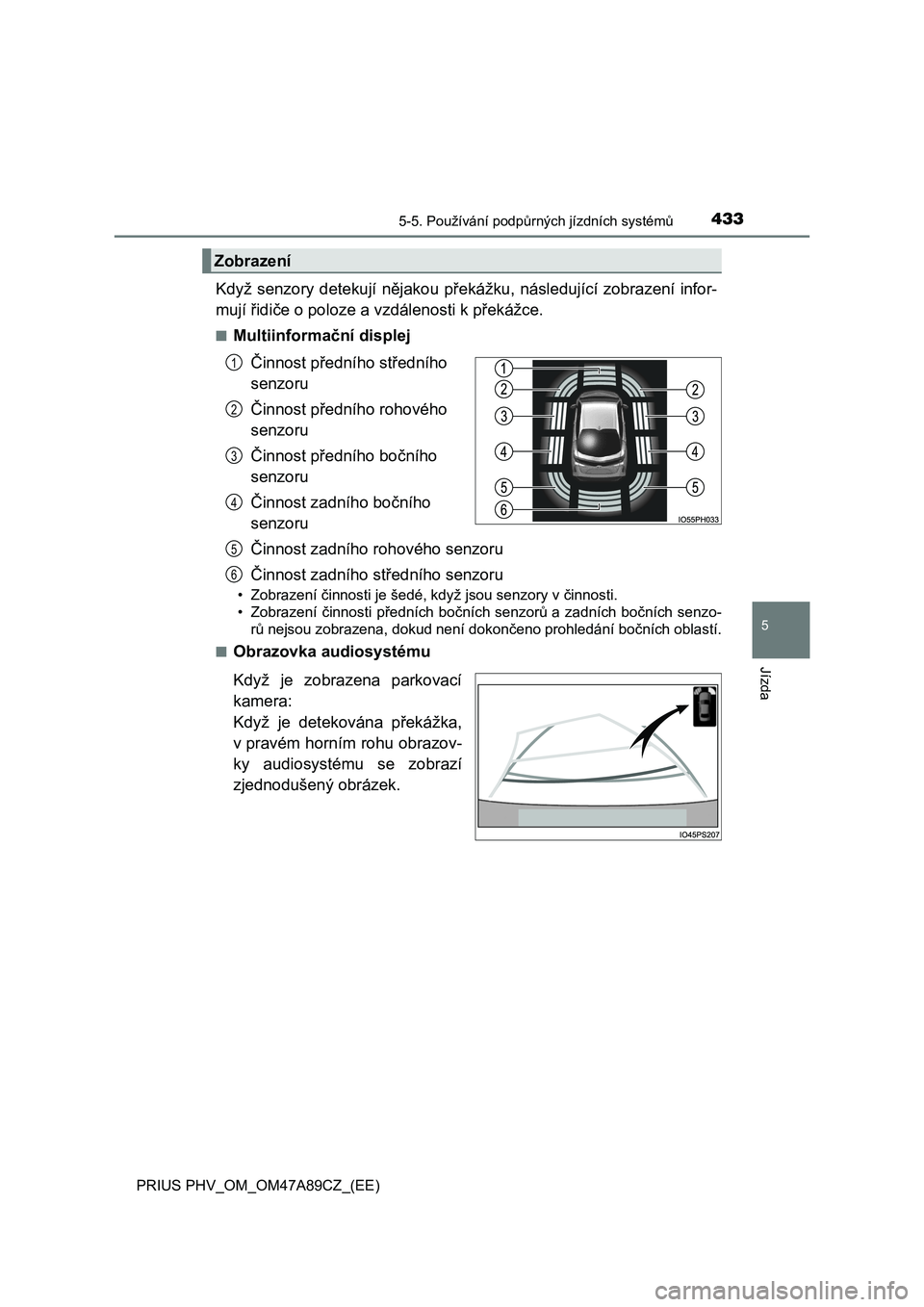

Když senzory detekují nějakou překážku, následující zobrazení infor-
mují řidiče o poloze a v zdálenosti k překážce.
■Multiinformační displej
Činnost přední ho středního
senzoru
Činnost předního rohového
senzoru
Činnost předního bočního
senzoru
Činnost zadního bočního
senzoru
Činnost zadního r ohového senzoru
Činnost zadního s tředního senzoru
• Zobrazení činnosti je šedé, když jsou senzory v činnosti.
• Zobrazení činnosti předních bočních senzorů a zadních bočních senzo-
rů nejsou zobrazena, dokud není dokončeno prohledání bočních ob lastí.
■Obrazovka audiosystému
Když je zobrazena parkovací
kamera:
Když je detekována překážka,
v pravém horním rohu obrazov-
ky audiosystému se zobrazí
zjednodušený obrázek.
Zobrazení
1
2
3
4
5
6

4345-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)

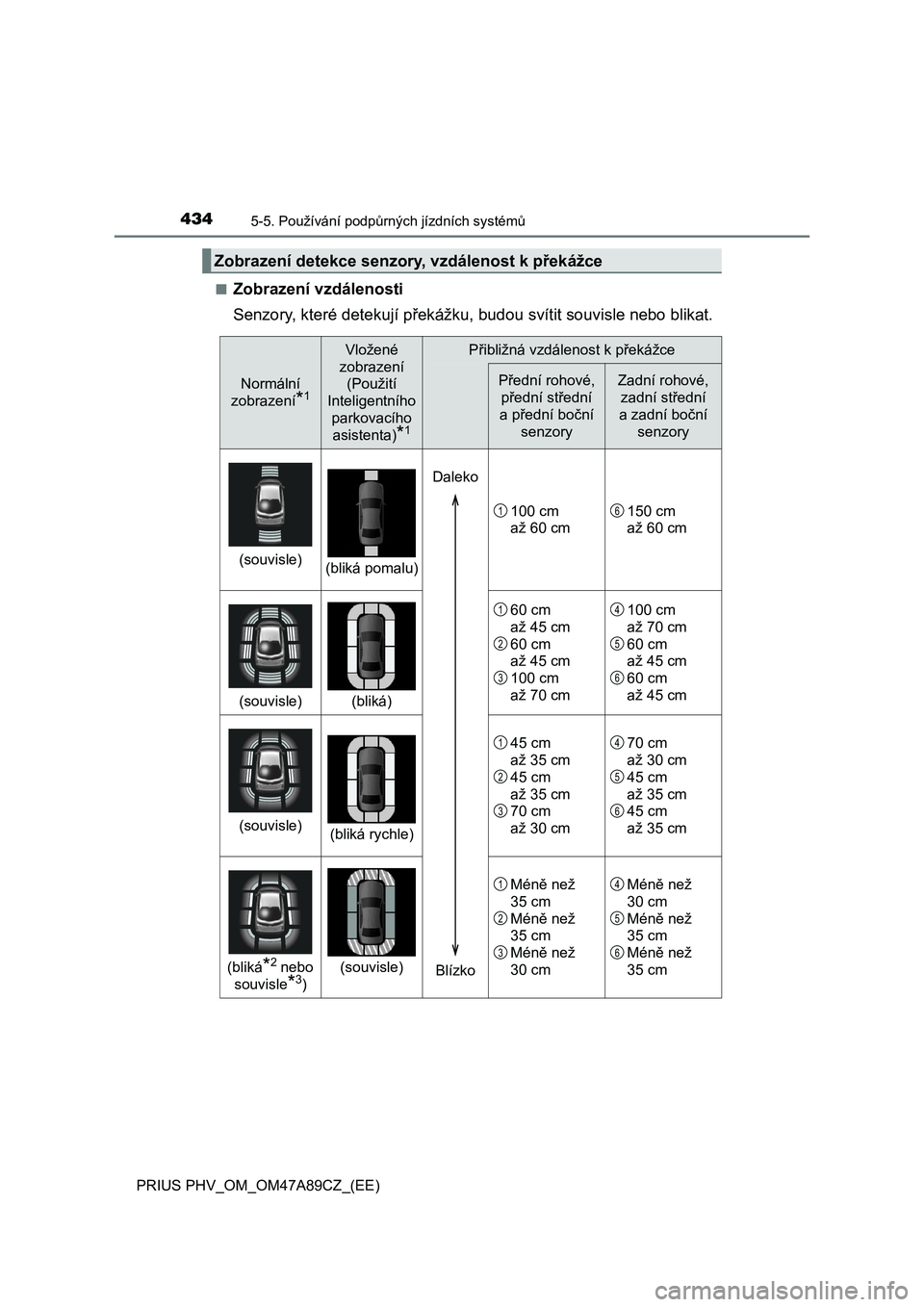

■Zobrazení vzdálenosti
Senzory, které detekuj í překážku, budou svítit souvisle nebo blikat.
Zobrazení detekce senzory, vzdálenost k překážce
Normální
zobrazení*1
Vložené
zobrazení
(Použití
Inteligentního
parkovacího
asistenta)*1
Přibližná vzdálenost k překážce
Přední rohové,
přední střední
a přední boční
senzory
Zadní rohové,
zadní střední
a zadní boční
senzory
(souvisle)(bliká pomalu)
100 cm
až 60 cm
150 cm
až 60 cm
(souvisle)(bliká)
60 cm
až 45 cm
60 cm
až 45 cm
100 cm
až 70 cm
100 cm
až 70 cm
60 cm
až 45 cm
60 cm
až 45 cm
(souvisle)(bliká rychle)
45 cm
až 35 cm
45 cm
až 35 cm
70 cm
až 30 cm
70 cm
až 30 cm
45 cm
až 35 cm
45 cm
až 35 cm
(bliká*2 nebo
souvisle*3)
(souvisle)
Méně než
35 cm
Méně než
35 cm
Méně než
30 cm
Méně než
30 cm
Méně než
35 cm
Méně než
35 cm
Daleko
Blízko
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

4355-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

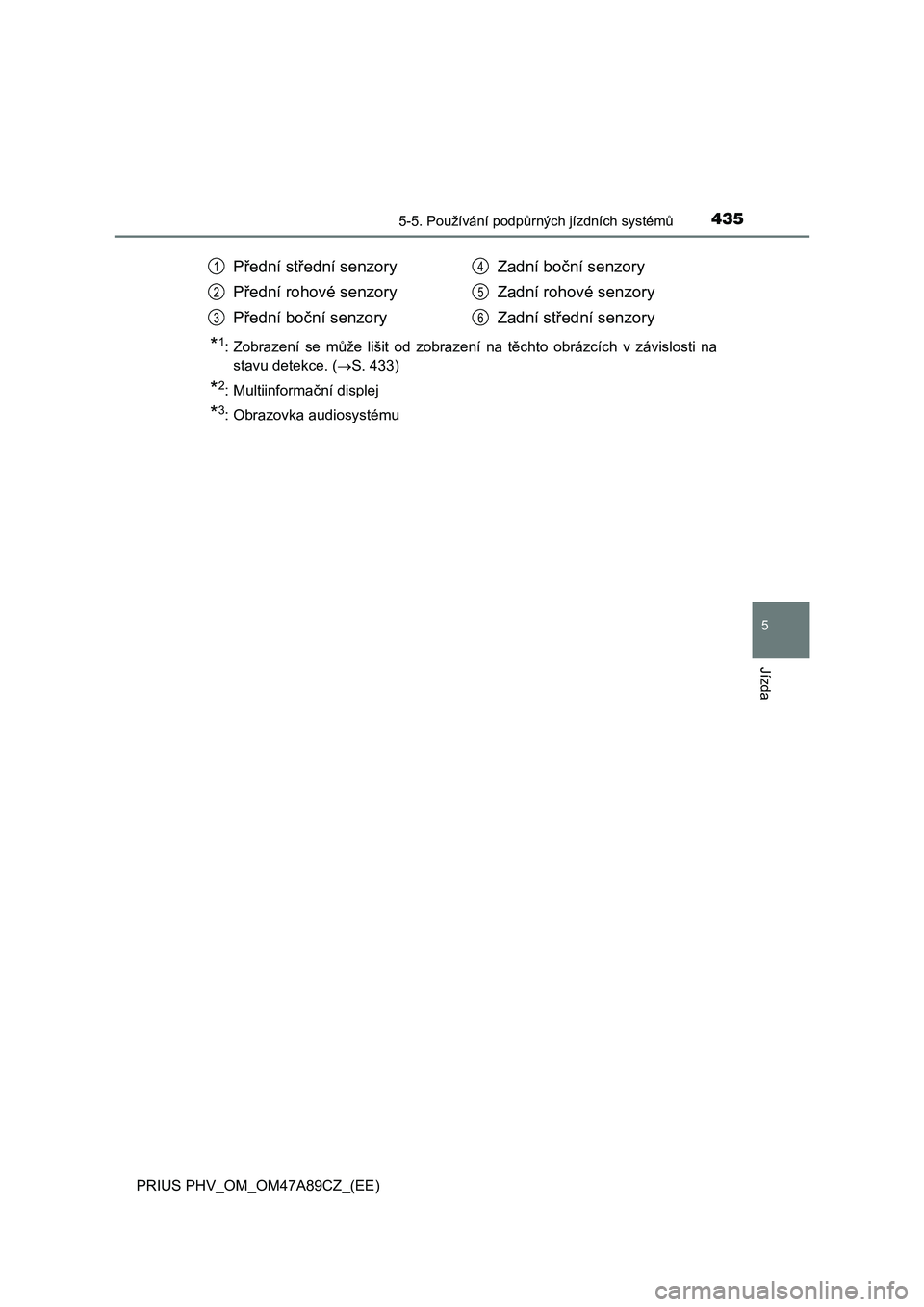

*1: Zobrazení se může lišit od zobrazení na těchto obrázcích v závislosti na
stavu detekce. (S. 433)
*2: Multiinformační displej
*3: Obrazovka audiosystému
Přední střední senzory
Přední rohové senzory
Přední boční senzoryZadní boční senzory
Zadní rohové senzory
Zadní střední senzory1
2
3
4
5
6

4365-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)

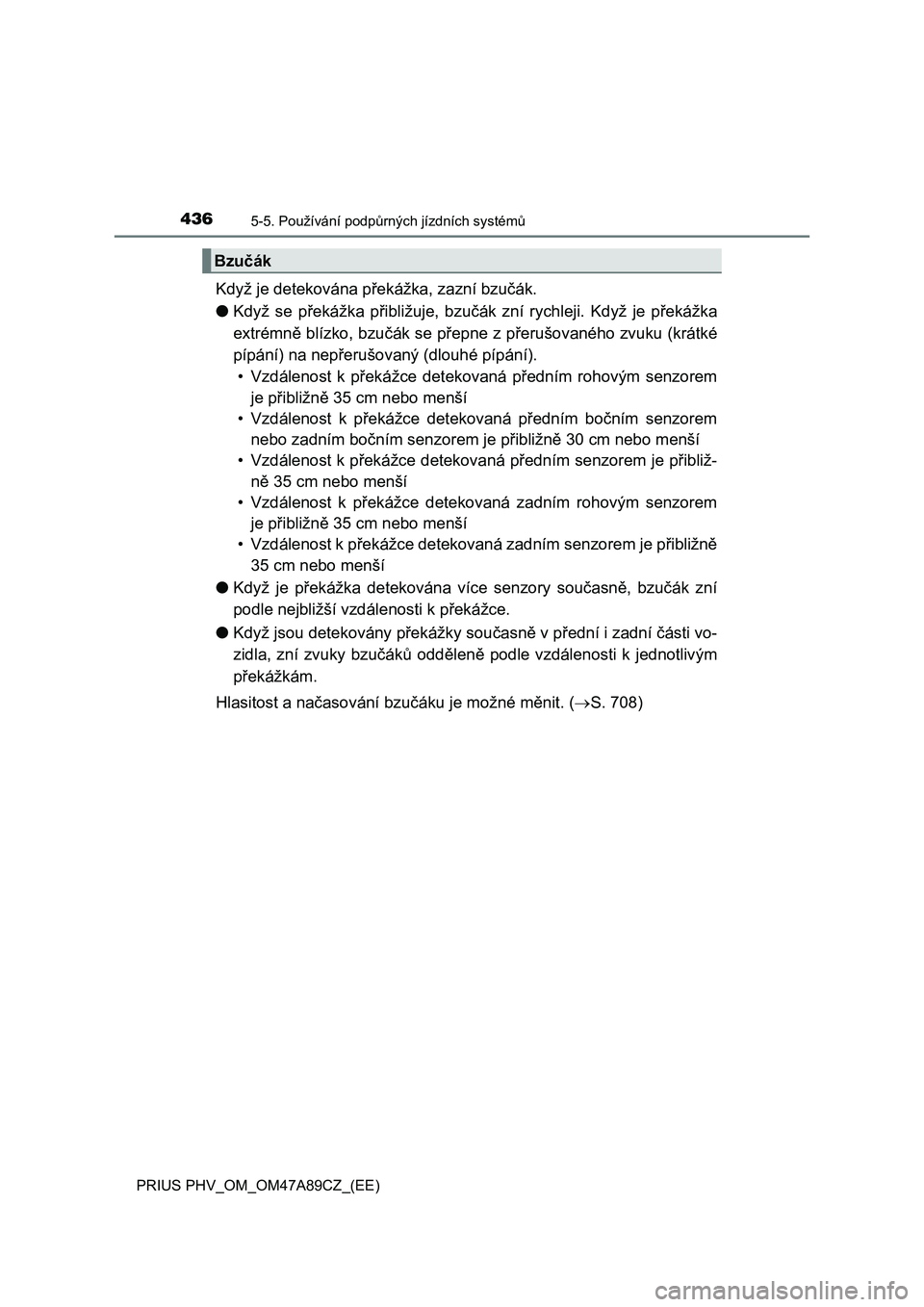

Když je detekována překážka, zazní bzučák.
●Když se překážka přibližuje, bzučák zní rychleji. Když je překážka
extrémně blízko, bzučák se přepne z přerušovaného zvuku (krátké
pípání) na nepřerušovaný (dlouhé pípání).
• Vzdálenost k překážce detekovaná předním rohovým senzorem
je přibližně 35 cm nebo menší
• Vzdálenost k překážce detekovaná předním bočním senzorem
nebo zadním bočním senzorem je přibližně 30 cm nebo menší
• Vzdálenost k překážce detekovaná předním senzorem je přibliž-
ně 35 cm nebo menší
• Vzdálenost k překážce detekovaná zadním rohovým senzorem
je přibližně 35 cm nebo menší
• Vzdálenost k překážce detekovaná zadním senzorem je přibližně
35 cm nebo menší
●Když je překážka detekována více senzory současně, bzučák zní
podle nejbližší vzdálenosti k překážce.
●Když jsou detekovány překážky současně v přední i zadní části vo-
zidla, zní zvuky bzučáků odděleně podle vzdálenosti k jednotlivým
překážkám.
Hlasitost a načasování bzučáku je možné měnit. (S. 708)
Bzučák

4375-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

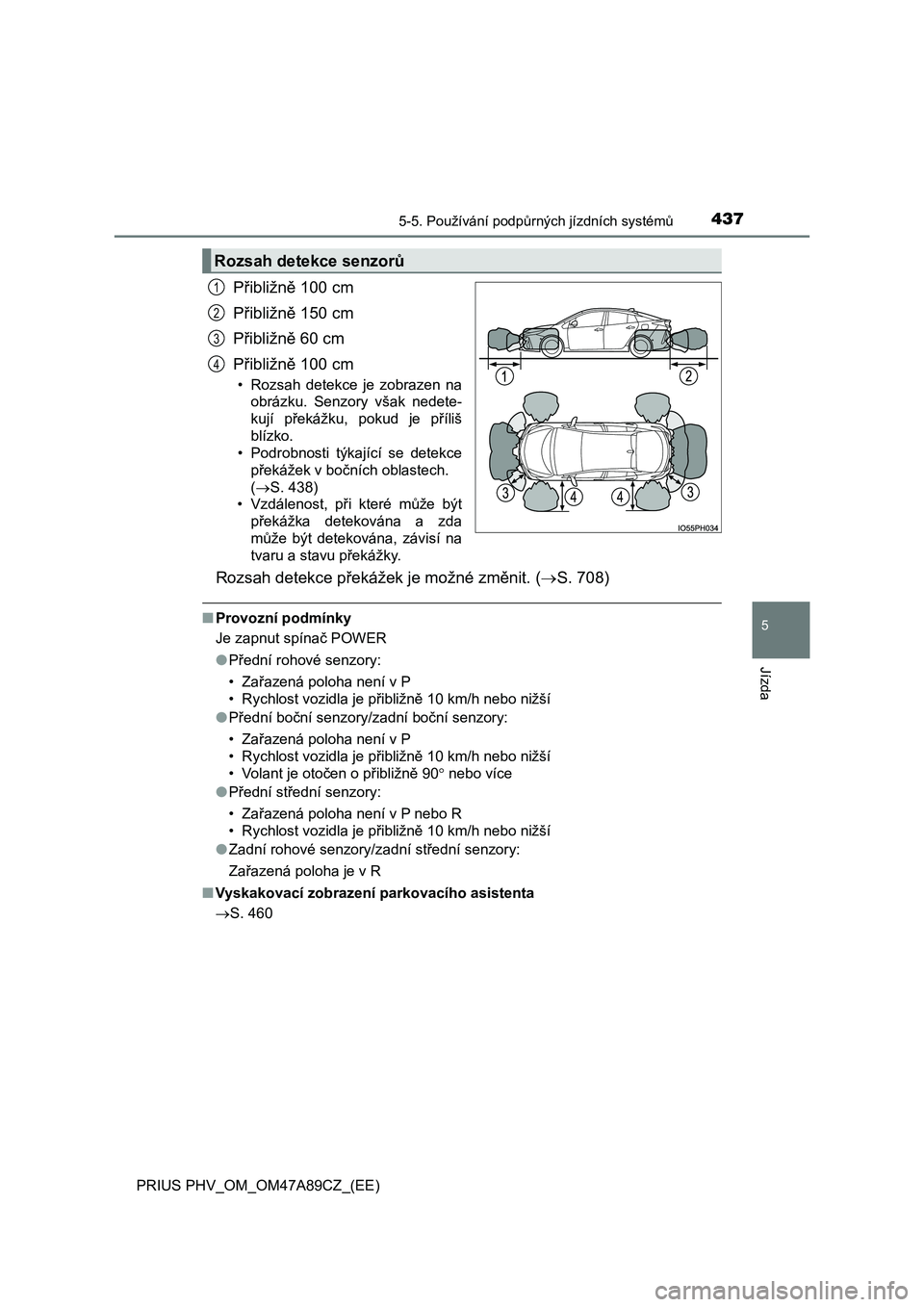

Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Přibližně 100 cm
• Rozsah detekce je zobrazen na
obrázku. Senzory však nedete-
kují překážku, pokud je příliš
blízko.
• Podrobnosti týkající se detekce
překážek v bočních oblastech.
(S. 438)
• Vzdálenost, při které může být
překážka detekována a zda
může být detekována, závisí na
tvaru a stavu překážky.
Rozsah detekce překážek je možné změnit. (S. 708)
■Provozní podmínky
Je zapnut spínač POWER
●Přední rohové senzory:
• Zařazená poloha není v P
• Rychlost vozidla je přibližně 10 km/h nebo nižší
●Přední boční senzory/zadní boční senzory:
• Zařazená poloha není v P
• Rychlost vozidla je přibližně 10 km/h nebo nižší
• Volant je otočen o přibližně 90 nebo více
●Přední střední senzory:
• Zařazená poloha není v P nebo R
• Rychlost vozidla je přibližně 10 km/h nebo nižší
●Zadní rohové senzory/zadní střední senzory:
Zařazená poloha je v R
■Vyskakovací zobrazení parkovacího asistenta
S. 460
Rozsah detekce senzorů
1
2
3
4

4385-5. Používání podpůrných jízdních systémů

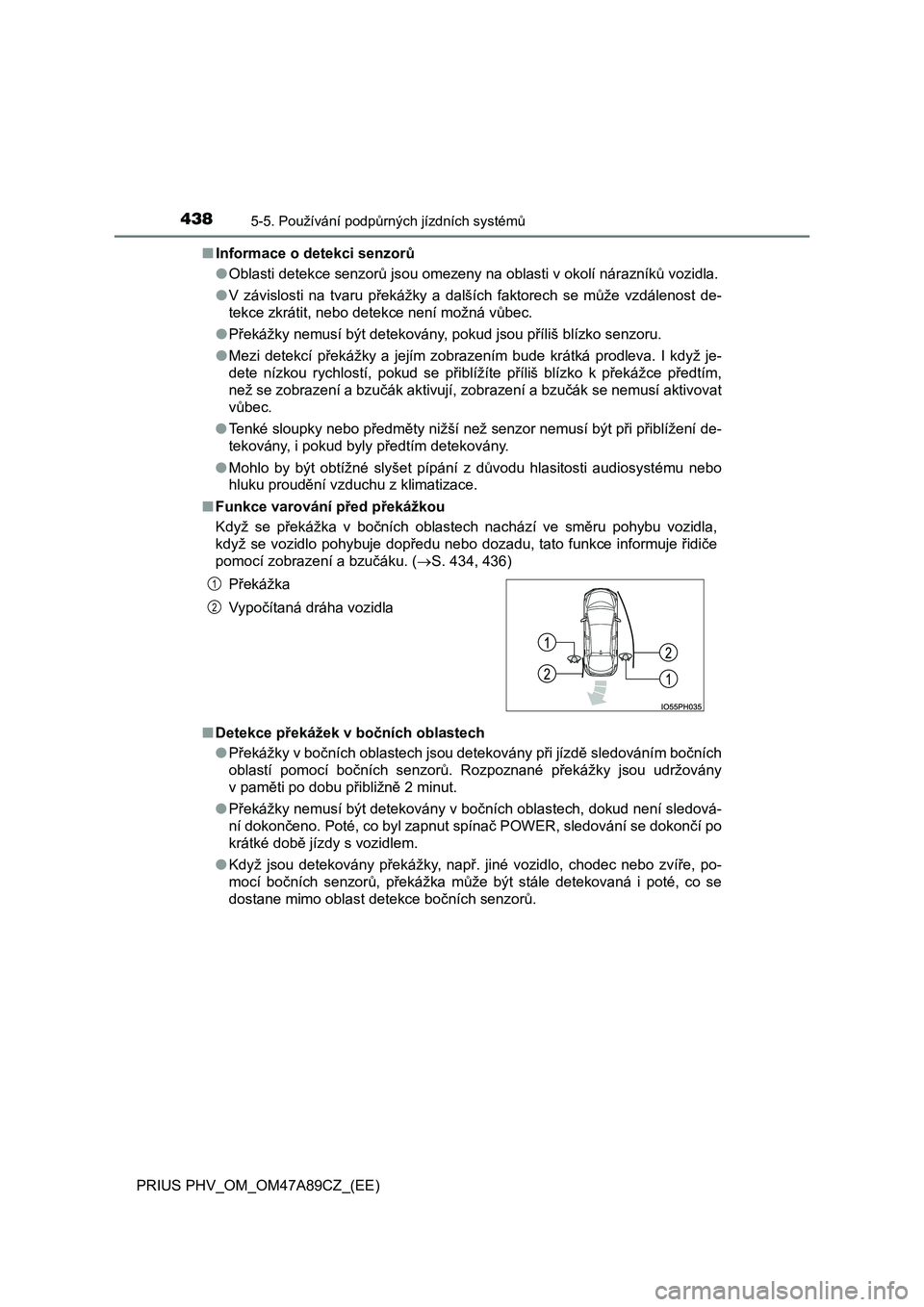

PRIUS PHV_OM_OM47A89CZ_(EE)■Informace o detekci senzorů
●Oblasti detekce senzorů jsou omezeny na oblasti v okolí nárazníků vozidla.
●V závislosti na tvaru překážky a dalších faktorech se může vzdálenost de-
tekce zkrátit, nebo detekce není možná vůbec.
●Překážky nemusí být detekovány, pokud jsou příliš blízko senzoru.
●Mezi detekcí překážky a jejím zobrazením bude krátká prodleva. I když je-
dete nízkou rychlostí, pokud se přiblížíte příliš blízko k překážce předtím,
než se zobrazení a bzučák aktivují, zobrazení a bzučák se nemusí aktivovat
vůbec.
●Tenké sloupky nebo předměty nižší než senzor nemusí být při přiblížení de-
tekovány, i pokud byly předtím detekovány.
●Mohlo by být obtížné slyšet pípání z důvodu hlasitosti audiosystému nebo
hluku proudění vzduchu z klimatizace.
■Funkce varování před překážkou
Když se překážka v bočních oblastech nachází ve směru pohybu vozidla,
když se vozidlo pohybuje dopředu nebo dozadu, tato funkce informuje řidiče
pomocí zobrazení a bzučáku. (S. 434, 436)
■Detekce překážek v bočních oblastech
●Překážky v bočních oblastech jsou detekovány při jízdě sledováním bočních
oblastí pomocí bočních senzorů. Rozpoznané překážky jsou udržovány
v paměti po dobu přibližně 2 minut.
●Překážky nemusí být detekovány v bočních oblastech, dokud není sledová-
ní dokončeno. Poté, co byl zapnut spínač POWER, sledování se dokončí po
krátké době jízdy s vozidlem.
●Když jsou detekovány překážky, např. jiné vozidlo, chodec nebo zvíře, po-
mocí bočních senzorů, překážka může být stále detekovaná i poté, co se
dostane mimo oblast detekce bočních senzorů. Překážka
Vypočítaná dráha vozidla
1
2

4395-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)
5
Jízda

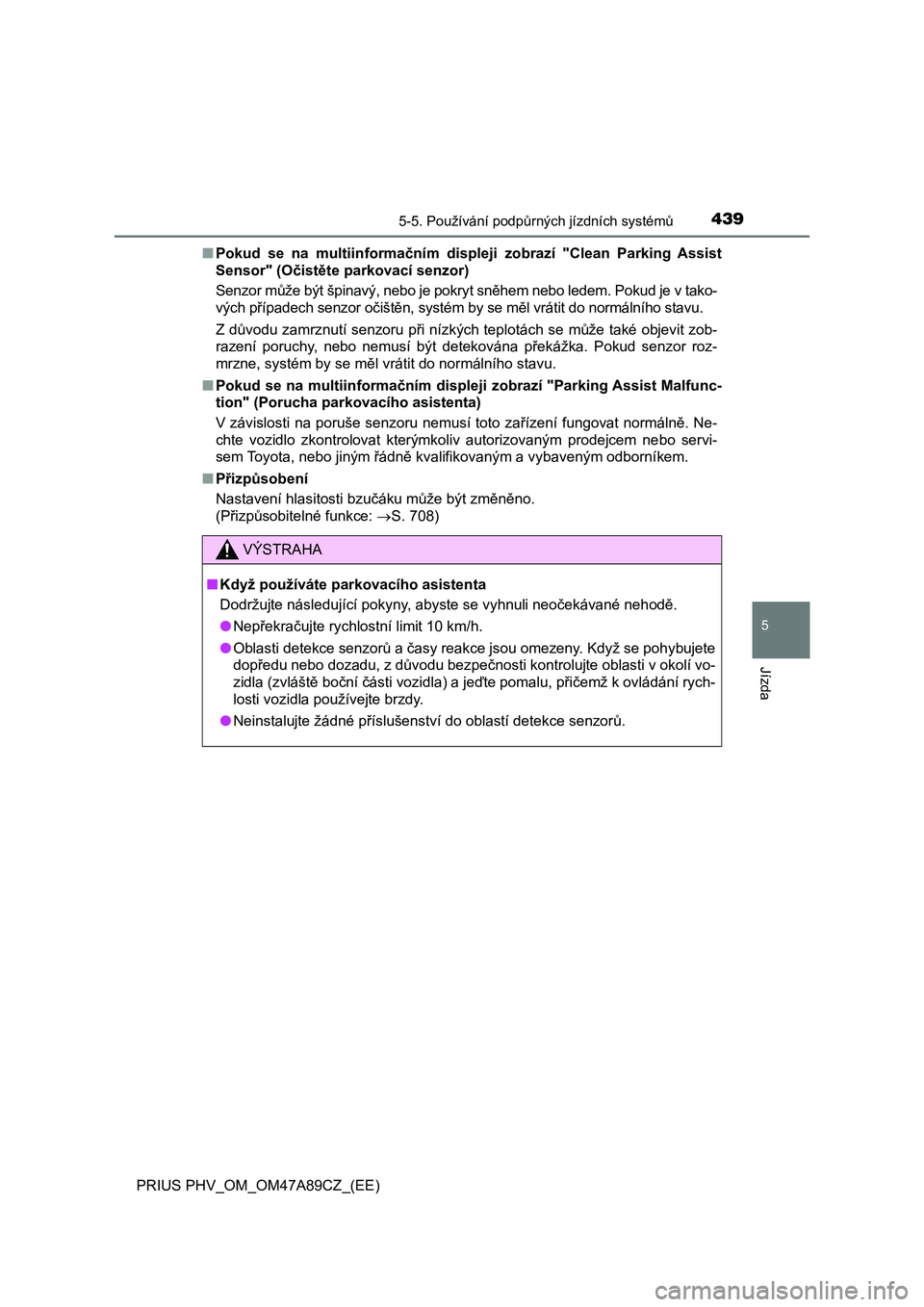

■Pokud se na multiinformačním displeji zobrazí "Clean Parking Assist
Sensor" (Očistěte parkovací senzor)
Senzor může být špinavý, nebo je pokryt sněhem nebo ledem. Pokud je v tako-
vých případech senzor očištěn, systém by se měl vrátit do normálního stavu.
Z důvodu zamrznutí senzoru při nízkých teplotách se může také objevit zob-
razení poruchy, nebo nemusí být detekována překážka. Pokud senzor roz-
mrzne, systém by se měl vrátit do normálního stavu.
■Pokud se na multiinformačním displeji zobrazí "Parking Assist Malfunc-
tion" (Porucha parkovacího asistenta)
V závislosti na poruše senzoru nemusí toto zařízení fungovat normálně. Ne-
chte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
■Přizpůsobení
Nastavení hlasitosti bzučáku může být změněno.
(Přizpůsobitelné funkce: S. 708)
VÝSTRAHA
■Když používáte parkovacího asistenta
Dodržujte následující pokyny, abyste se vyhnuli neočekávané nehodě.
●Nepřekračujte rychlostní limit 10 km/h.
●Oblasti detekce senzorů a časy reakce jsou omezeny. Když se pohybujete
dopředu nebo dozadu, z důvodu bezpečnosti kontrolujte oblasti v okolí vo-
zidla (zvláště boční části vozidla) a jeďte pomalu, přičemž k ovládání rych-
losti vozidla používejte brzdy.
●Neinstalujte žádné příslušenství do oblastí detekce senzorů.

4405-5. Používání podpůrných jízdních systémů
PRIUS PHV_OM_OM47A89CZ_(EE)

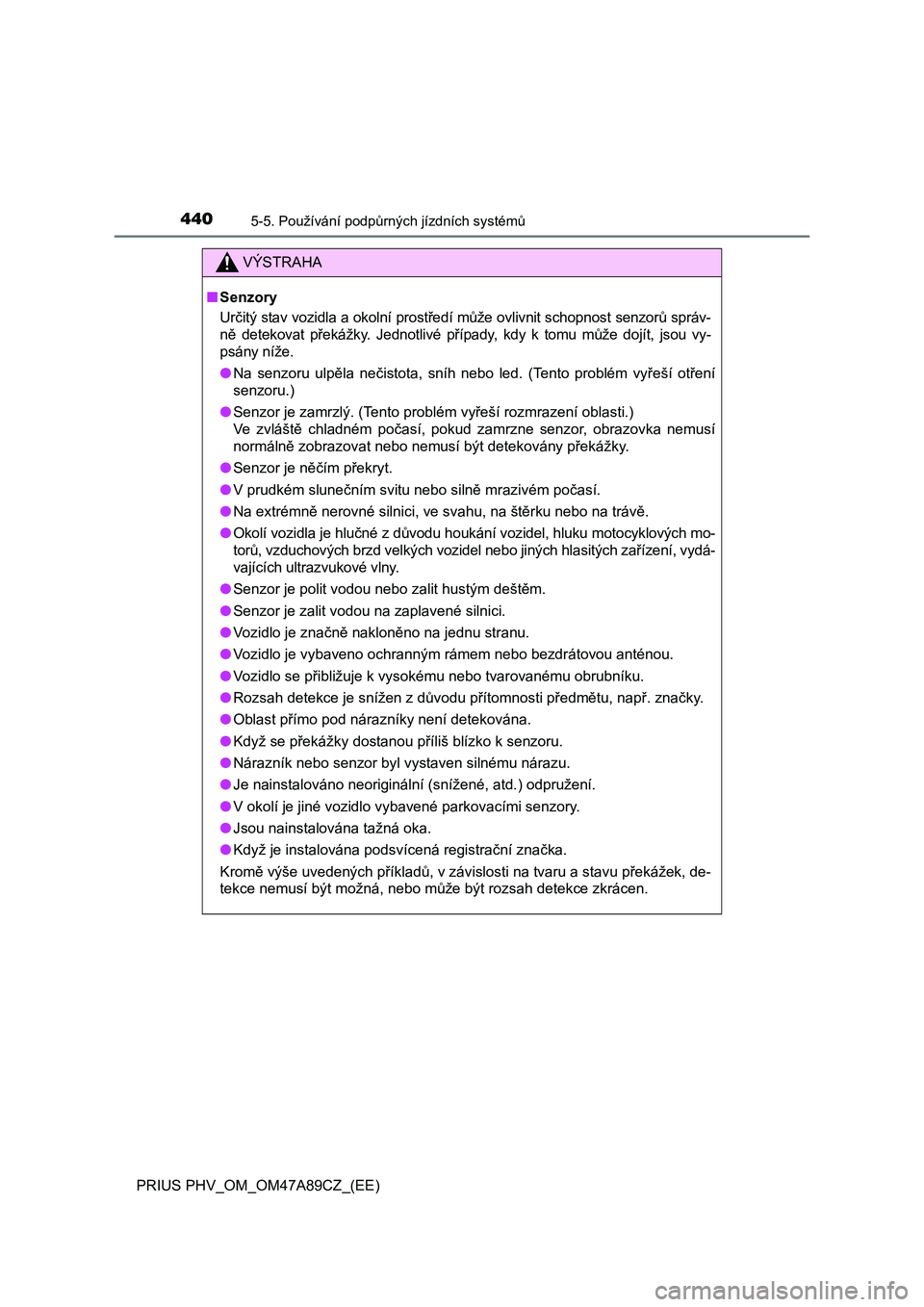

VÝSTRAHA
■Senzory
Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů správ-
ně detekovat překážky. Jednotlivé případy, kdy k tomu může dojít, jsou vy-
psány níže.
●Na senzoru ulpěla nečistota, sníh nebo led. (Tento problém vyřeší otření
senzoru.)
●Senzor je zamrzlý. (Tento problém vyřeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, obrazovka nemusí
normálně zobrazovat nebo nemusí být detekovány překážky.
●Senzor je něčím překryt.
●V prudkém slunečním svitu nebo silně mrazivém počasí.
●<0031004400030048005b00570055007000500051010c0003005100480055005200590051007000030056004c004f0051004c0046004c000f0003005900480003005600590044004b0058000f000300510044000300e30057010c0055004e00580003005100
480045005200030051004400030057005500690059010c0011[
●Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových mo-
torů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení, vydá-
vajících ultrazvukové vlny.
●Senzor je polit vodou nebo zalit hustým deštěm.
●Senzor je zalit vodou na zaplavené silnici.
●Vozidlo je značně nakloněno na jednu stranu.
●Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
●Rozsah detekce je snížen z důvodu přítomnosti předmětu, např. značky.
●Oblast přímo pod nárazníky není detekována.
●Když se překážky dostanou příliš blízko k senzoru.
●Nárazník nebo senzor byl vystaven silnému nárazu.
●Je nainstalováno neoriginální (snížené, atd.) odpružení.
●V okolí je jiné vozidlo vybavené parkovacími senzory.
●Jsou nainstalována tažná oka.
●Když je instalována podsvícená registrační značka.
Kromě výše uvedených příkladů, v závislosti na tvaru a stavu překážek, de-
tekce nemusí být možná, nebo může být rozsah detekce zkrácen.
