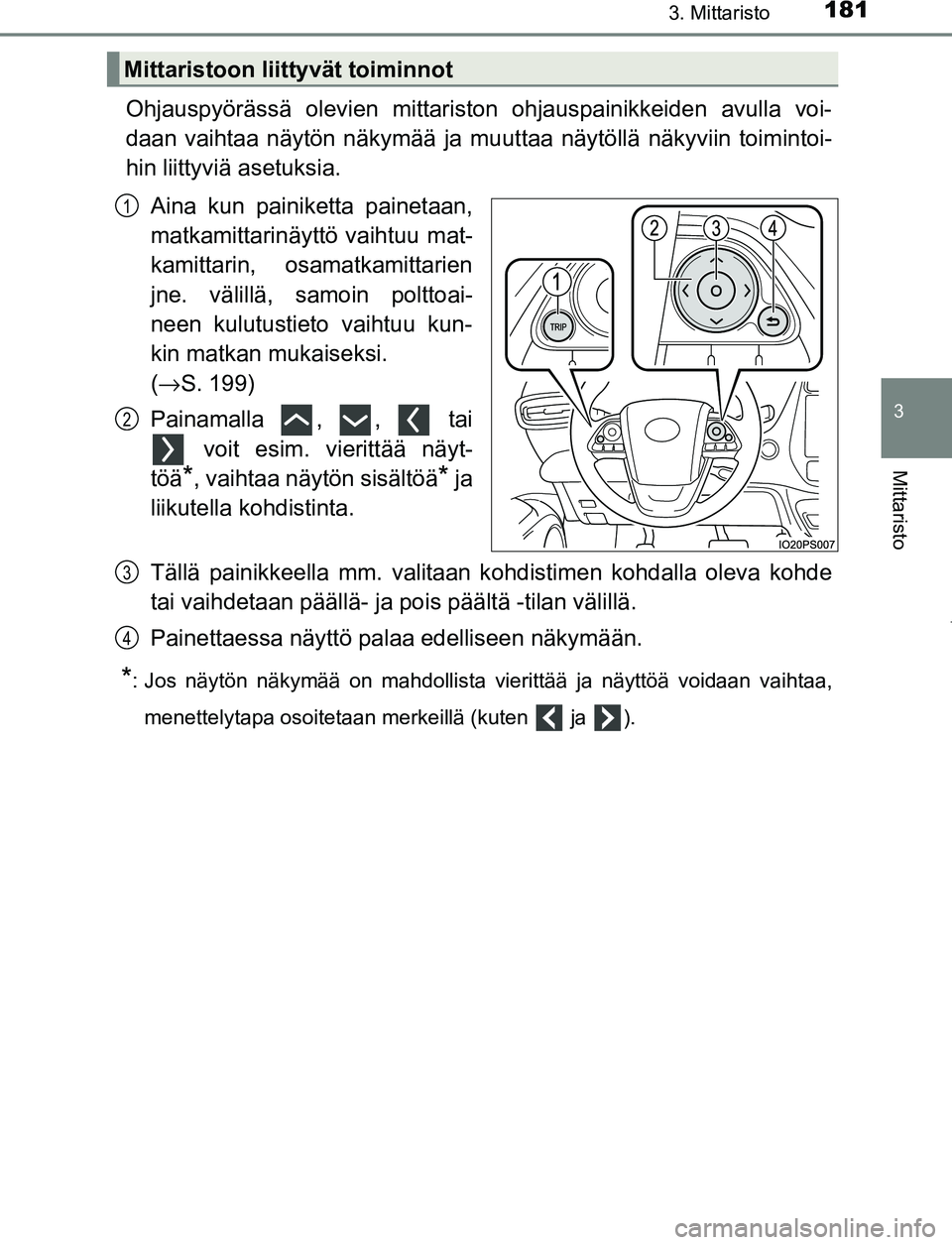

1813. Mittaristo
3
Mittaristo
OM47A89FI
Ohjauspyörässä olevien mittariston ohjauspainikkeiden avulla voi-
daan vaihtaa näytön näkymää ja muuttaa näytöllä näkyviin toimintoi-
hin liittyviä asetuksia.
Aina kun painiketta painetaan,
matkamittarinäyttö vaihtuu mat-
kamittarin, osamatkamittarien
jne. välillä, samoin polttoai-
neen kulutustieto vaihtuu kun-
kin matkan mukaiseksi.
(→ S. 199)
Painamalla , , tai voit esim. vierittää näyt-
töä
*, vaihtaa näytön sisältöä* ja
liikutella kohdistinta.
Tällä painikkeella mm. valitaan k ohdistimen kohdalla oleva kohde
tai vaihdetaan päällä- ja pois päältä -tilan välillä.
Painettaessa näyttö pal aa edelliseen näkymään.
*: Jos näytön näkymää on mahdollista vierittää ja näyttöä voidaan vaihtaa,
menettelytapa osoitetaan merkeillä (kuten ja ).
Mittaristoon liittyvät toiminnot
1
2
3
4
OM47A89FI.book Page 181 Monday, February 13, 2017 3:39 PM

1823. Mittaristo
OM47A89FI

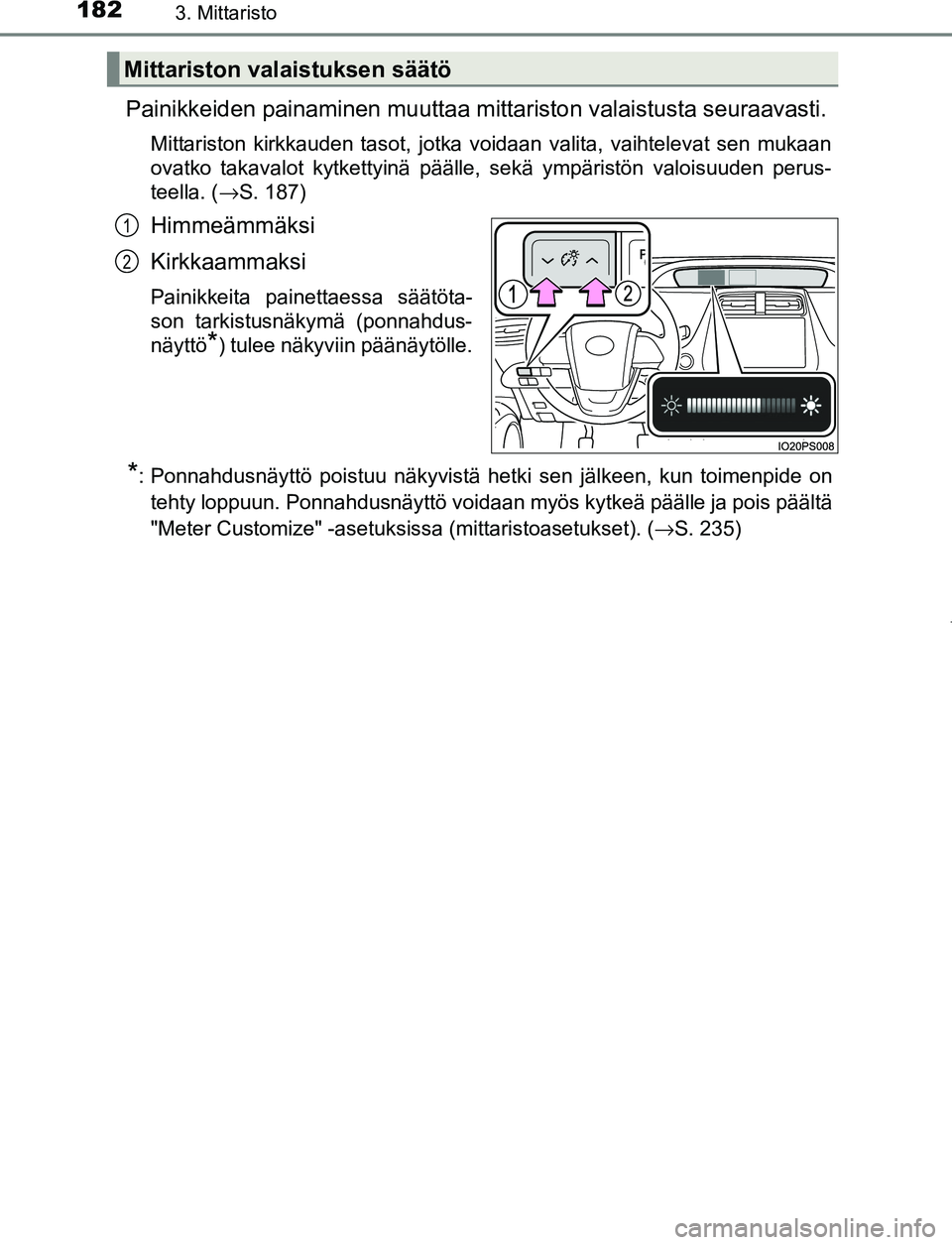

Painikkeiden painaminen muuttaa mittariston valaistusta seuraavasti.
Mittariston kirkkauden tasot, jotka voidaan valita, vaihtelevat sen mukaan
ovatko takavalot kytkettyinä päälle, sekä ympäristön valoisuuden perus-
teella. (→S. 187)
Himmeämmäksi
Kirkkaammaksi
Painikkeita painettaessa säätöta-
son tarkistusnäkymä (ponnahdus-
näyttö
*) tulee näkyviin päänäytölle.
*: Ponnahdusnäyttö poistuu näkyvistä hetki sen jälkeen, kun toimenpide on
tehty loppuun. Ponnahdusnäyttö voidaan myös kytkeä päälle ja pois päältä
"Meter Customize" -asetuksissa (mittaristoasetukset). ( →S. 235)
Mittariston valaistuksen säätö
1
2
OM47A89FI.book Page 182 Monday, February 13, 2017 3:39 PM

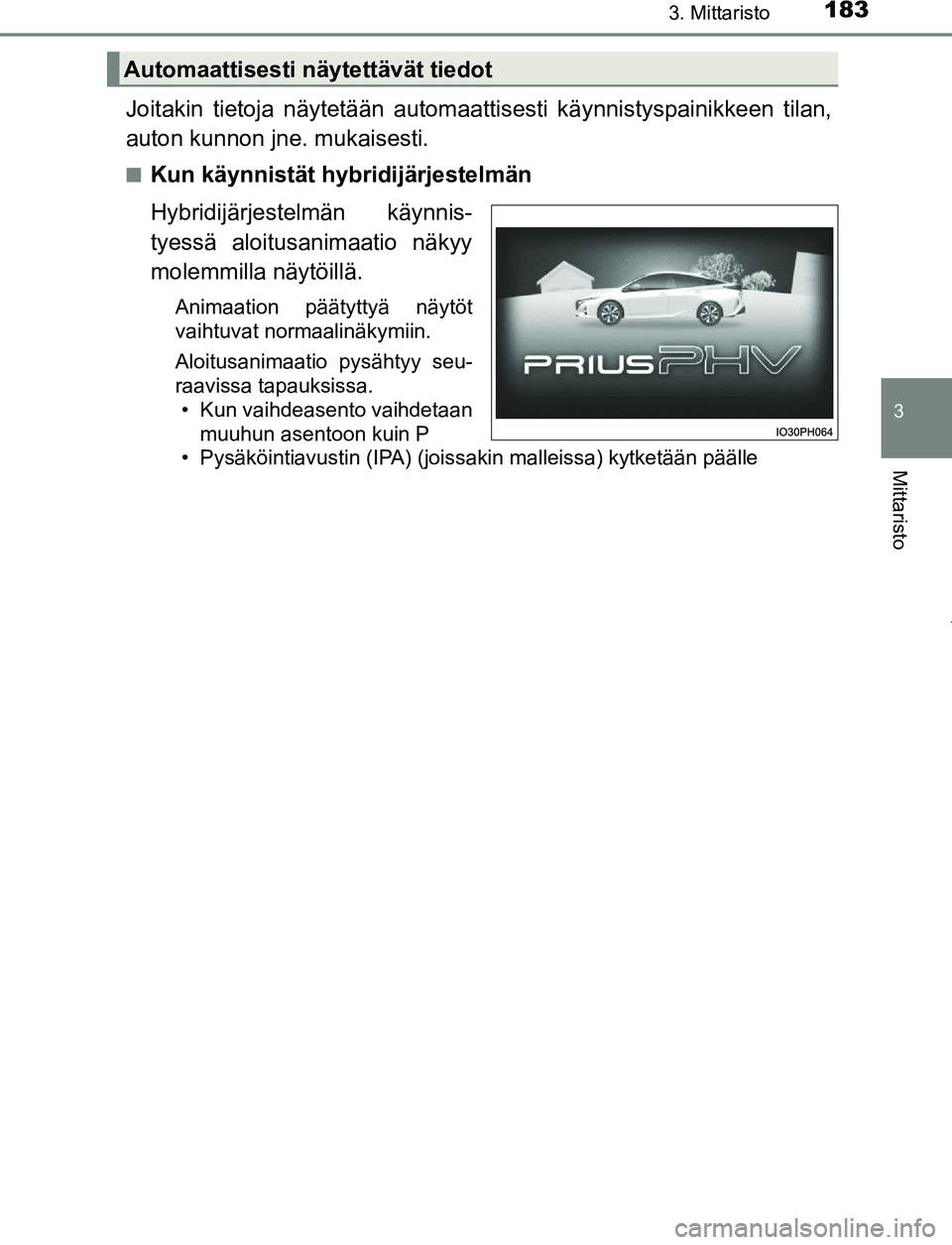

1833. Mittaristo
3
Mittaristo
OM47A89FI
Joitakin tietoja näytetään automaattisesti käynnistyspainikkeen tilan,
auton kunnon jne. mukaisesti.
■Kun käynnistät hybridijärjestelmän
Hybridijärjestelmän käynnis-
tyessä aloitusanimaatio näkyy
molemmilla näytöillä.
Animaation päätyttyä näytöt
vaihtuvat normaalinäkymiin.
Aloitusanimaatio pysähtyy seu-
raavissa tapauksissa. • Kun vaihdeasento vaihdetaan muuhun asentoon kuin P
• Pysäköintiavustin (IPA) (joissakin malleissa) kytketään päälle
Automaattisesti näytettävät tiedot
OM47A89FI.book Page 183 Monday, February 13, 2017 3:39 PM

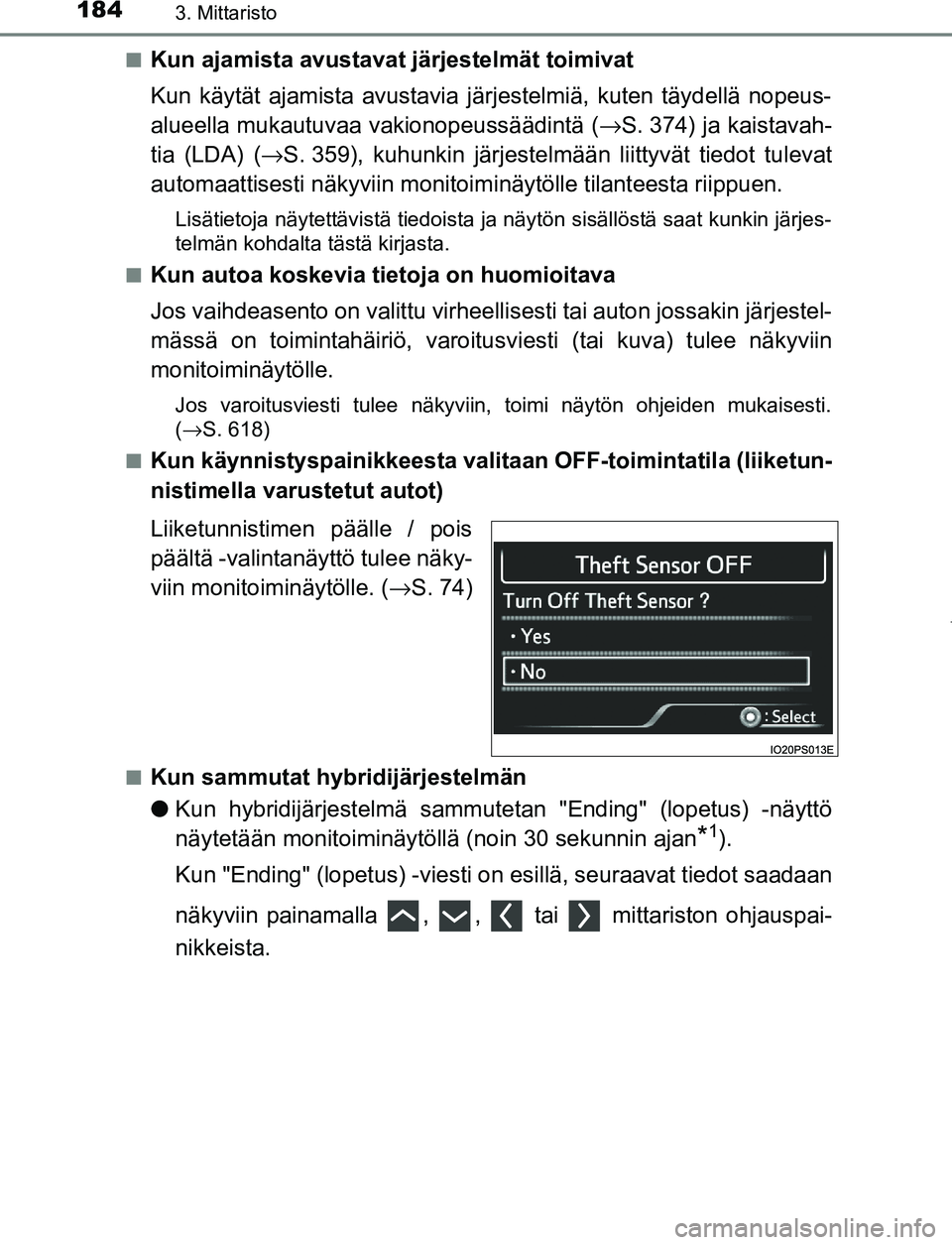

1843. Mittaristo
OM47A89FI■
Kun ajamista avustavat järjestelmät toimivat
Kun käytät ajamista avustavia järjestelmiä, kuten täydellä nopeus-
alueella mukautuvaa vakionopeussäädintä (
→S. 374) ja kaistavah-
tia (LDA) (→ S. 359), kuhunkin järjestelmään liittyvä t tiedot tulevat
automaattisesti näkyviin monitoim inäytölle tilanteesta riippuen.
Lisätietoja näytettävistä tiedoista ja näytön sisäl\
löstä saat kunkin järjes-
telmän kohdalta tästä kirjasta.
■
Kun autoa koskevia tietoja on huomioitava
Jos vaihdeasento on valittu virheellisesti tai auton jossakin järjestel-
mässä on toimintahäiriö, varoitus viesti (tai kuva) tulee näkyviin
monitoiminäytölle.
Jos varoitusviesti tulee näkyviin, toimi näytön ohjeiden mukaisesti.
( →S. 618)
■
Kun käynnistyspainikkeesta valita an OFF-toimintatila (liiketun-
nistimella varustetut autot)
Liiketunnistimen päälle / pois
päältä -valintanäyttö tulee näky-
viin monitoiminäytölle. ( →S. 74)
■Kun sammutat hybridijärjestelmän
● Kun hybridijärjestelmä sammutet an "Ending" (lopetus) -näyttö
näytetään monitoiminäytöllä (noin 30 sekunnin ajan
*1).
Kun "Ending" (lopetus) -viesti on esillä, seuraavat tiedot saadaan
näkyviin painamalla , , tai mittariston ohjauspai-
nikkeista.
OM47A89FI.book Page 184 Monday, February 13, 2017 3:39 PM

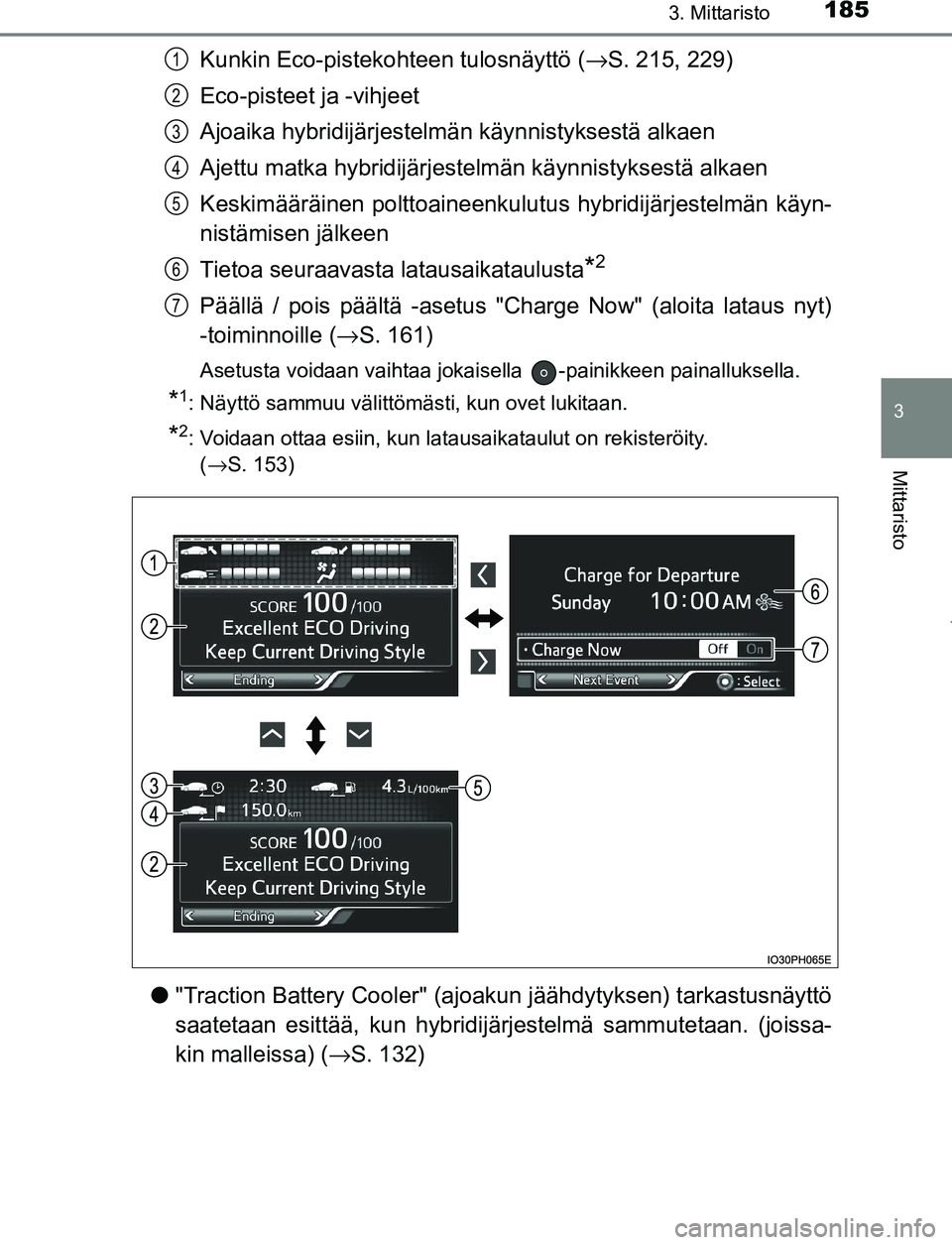

1853. Mittaristo
3
Mittaristo
OM47A89FI
Kunkin Eco-pistekohteen tulosnäyttö (→S. 215, 229)
Eco-pisteet ja -vihjeet
Ajoaika hybridijärjestelmän käynnistyksestä alkaen
Ajettu matka hybridijärjest elmän käynnistyksestä alkaen
Keskimääräinen polttoaineenkulutus hybridijärjestelmän käyn-
nistämisen jälkeen
Tietoa seuraavasta latausaikataulusta
*2
Päällä / pois päältä -asetus "Charge Now" (aloita lataus nyt)
-toiminnoille ( →S. 161)
Asetusta voidaan vaihtaa jokaisella -painikkeen painalluksella.
*1: Näyttö sammuu välittömästi, kun ovet lukitaan.
*2: Voidaan ottaa esiin, kun latausaikataulut on rekisteröity.
(→S. 153)
● "Traction Battery Cooler" (ajoakun jäähdytyksen) tarkastusnäyttö
saatetaan esittää, kun hybridijärjestelmä sammutetaan. (joissa-
kin malleissa) ( →S. 132)
1
2
3
4
5
6
7
OM47A89FI.book Page 185 Monday, February 13, 2017 3:39 PM

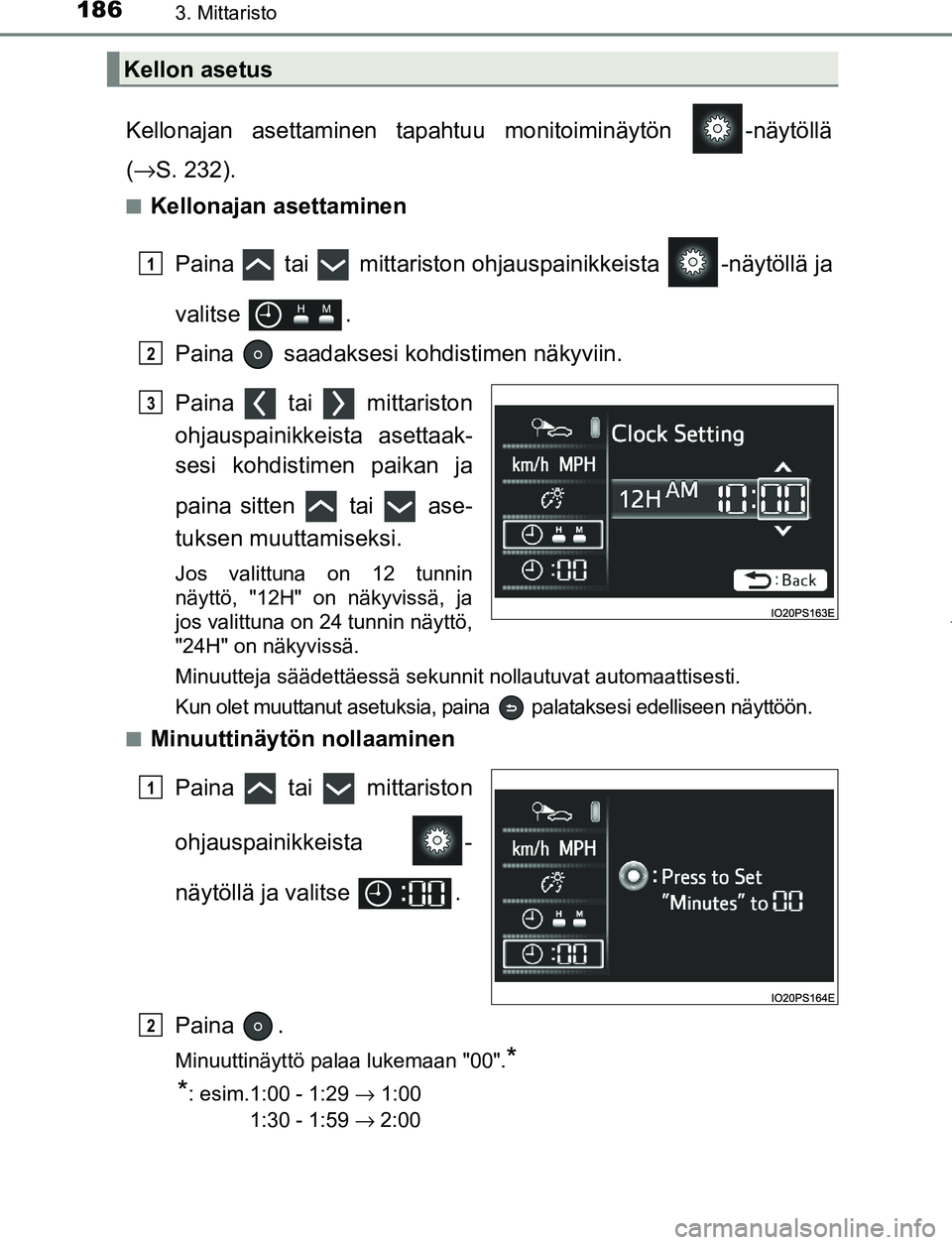

1863. Mittaristo
OM47A89FI
Kellonajan asettaminen tapahtuu monitoiminäytön -näytöllä
(→ S. 232).
■Kellonajan asettaminen
Paina tai mittariston ohjauspainikkeista -näytöllä ja
valitse .
Paina saadaksesi kohdistimen näkyviin.
Paina tai mittariston
ohjauspainikkeista asettaak-
sesi kohdistimen paikan ja
paina sitten tai ase-
tuksen muuttamiseksi.
Jos valittuna on 12 tunnin
näyttö, "12H" on näkyvissä, ja
jos valittuna on 24 tunnin näyttö,
"24H" on näkyvissä.
Minuutteja säädettäessä sekunnit nollautuvat automaattisesti.
Kun olet muuttanut asetuksia, paina palataksesi edelliseen näyttöön.
■
Minuuttinäytön nollaaminen
Paina tai mittariston
ohjauspainikkeista -
näytöllä ja valitse .
Paina .
Minuuttinäyttö palaa lukemaan "00".*
*
: esim.1:00 - 1:29 → 1:00
1:30 - 1:59 → 2:00
Kellon asetus
1
2
3
1
2
OM47A89FI.book Page 186 Monday, February 13, 2017 3:39 PM

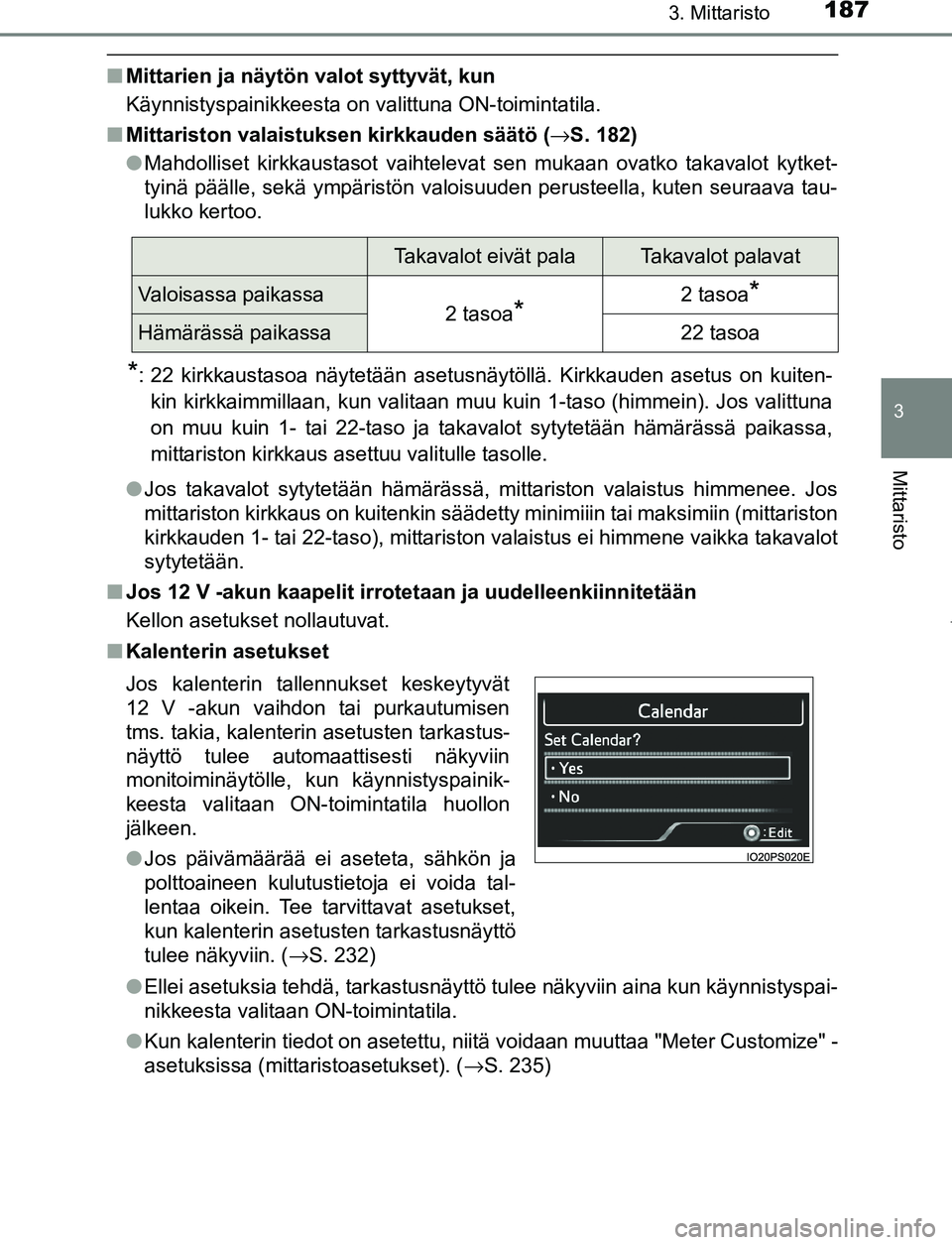

1873. Mittaristo
3
Mittaristo
OM47A89FI
■Mittarien ja näytön valot syttyvät, kun
Käynnistyspainikkeesta on valittuna ON-toimintatila.
■ Mittariston valaistuksen kirkkauden säätö ( →S. 182)
● Mahdolliset kirkkaustasot vaihtelevat sen mukaan ovatko takavalot kytket-
tyinä päälle, sekä ympäristön valoisuuden perusteella, kuten seuraava tau-
lukko kertoo.
*: 22 kirkkaustasoa näytetään asetusnäytöllä. Kirkkauden asetus on kuiten-
kin kirkkaimmillaan, kun valitaan muu kuin 1-taso (himmein). Jos valittuna
on muu kuin 1- tai 22-taso ja takavalot sytytetään hämärässä paikassa,
mittariston kirkkaus asettuu valitulle tasolle.
● Jos takavalot sytytetään hämärässä, mittariston valaistus himmenee. Jos
mittariston kirkkaus on kuitenkin säädetty minimiiin tai maksimiin (mittariston
kirkkauden 1- tai 22-taso), mittariston valaistus ei himmene vaikka takavalot
sytytetään.
■ Jos 12 V -akun kaapelit irrotetaan ja uudelleenkiinnitetään
Kellon asetukset nollautuvat.
■ Kalenterin asetukset
●Ellei asetuksia tehdä, tarkastusnäyttö tulee näkyviin aina kun käynnistyspai-
nikkeesta valitaan ON-toimintatila.
● Kun kalenterin tiedot on asetettu, niitä voidaan muuttaa "Meter Customize" -
asetuksissa (mittaristoasetukset). ( →S. 235)
Takavalot eivät palaTakavalot palavat
Valoisassa paikassa2 tasoa*2 tasoa*
Hämärässä paikassa22 tasoa
Jos kalenterin tallennukset keskeytyvät
12 V -akun vaihdon tai purkautumisen
tms. takia, kalenterin asetusten tarkastus-
näyttö tulee automaattisesti näkyviin
monitoiminäytölle, kun käynnistyspainik-
keesta valitaan ON-toimintatila huollon
jälkeen.
● Jos päivämäärää ei aseteta, sähkön ja
polttoaineen kulutustietoja ei voida tal-
lentaa oikein. Tee tarvittavat asetukset,
kun kalenterin asetusten tarkastusnäyttö
tulee näkyviin. ( →S. 232)
OM47A89FI.book Page 187 Monday, February 13, 2017 3:39 PM

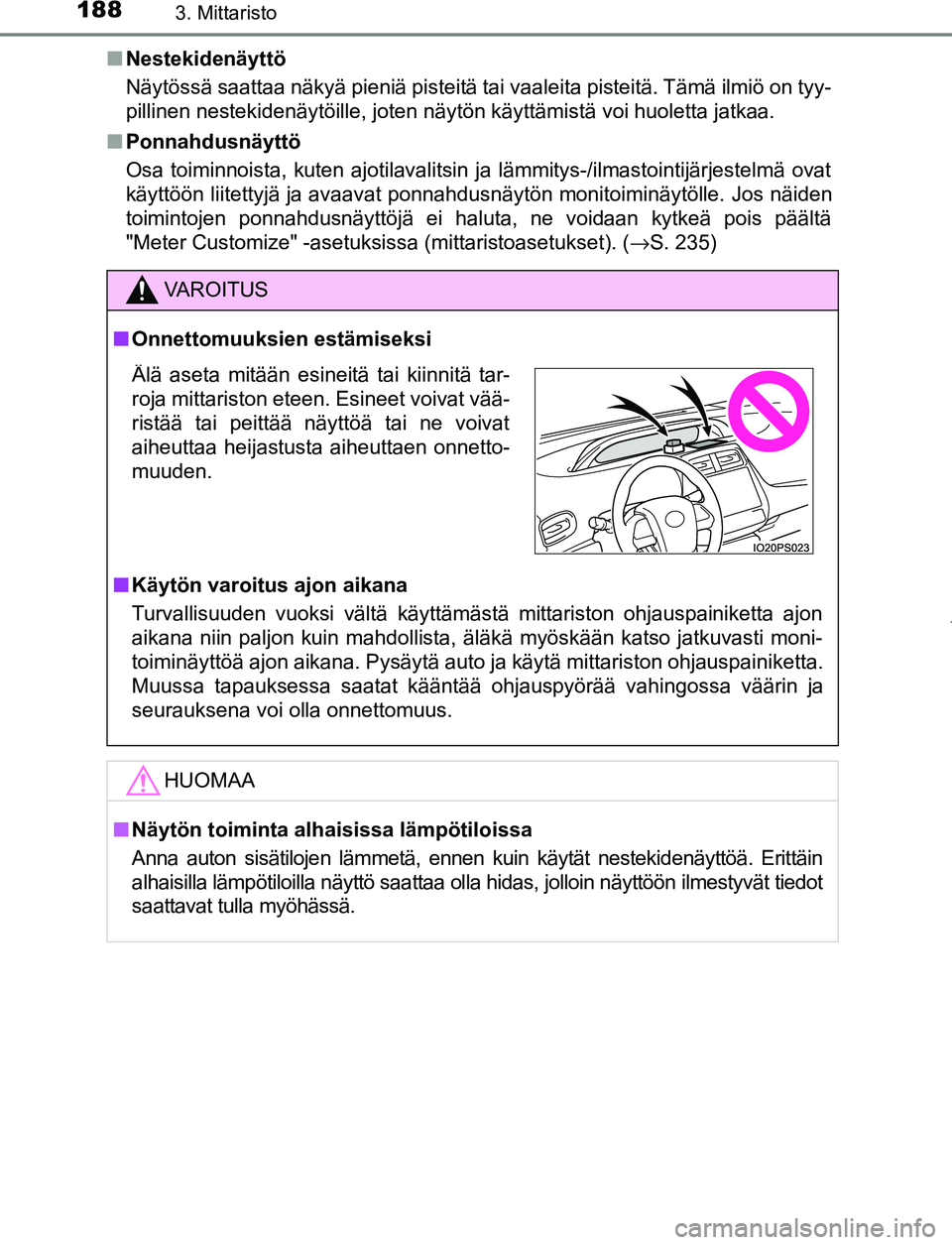

1883. Mittaristo
OM47A89FI■
Nestekidenäyttö
Näytössä saattaa näkyä pieniä pisteitä tai vaaleita pisteitä. Tämä ilmiö on tyy-
pillinen nestekidenäytöille, joten näytön käyttämistä voi huoletta jatkaa.
■ Ponnahdusnäyttö
Osa toiminnoista, kuten ajotilavalitsin ja lämmitys-/ilmastointijärjestelmä ovat
käyttöön liitettyjä ja avaavat ponnahdusnäytön monitoiminäytölle. Jos näiden
toimintojen ponnahdusnäyttöjä ei haluta, ne voidaan kytkeä pois päältä
"Meter Customize" -asetuksissa (mittaristoasetukset). ( →S. 235)
VAROITUS
■ Onnettomuuksien estämiseksi
■ Käytön varoitus ajon aikana
Turvallisuuden vuoksi vältä käyttämästä mittariston ohjauspainiketta ajon
aikana niin paljon kuin mahdollista, äläkä myöskään katso jatkuvasti moni-
toiminäyttöä ajon aikana. Pysäytä auto ja käytä mittariston ohjauspainiketta.
Muussa tapauksessa saatat kääntää ohjauspyörää vahingossa väärin ja
seurauksena voi olla onnettomuus.
HUOMAA
■Näytön toiminta alhaisissa lämpötiloissa
Anna auton sisätilojen lämmetä, ennen kuin käytät nestekidenäyttöä. Erittäin
alhaisilla lämpötiloilla näyttö saattaa olla hidas, jolloin näyttöön ilmestyvät tiedot
saattavat tulla myöhässä.
Älä aseta mitään esineitä tai kiinnitä tar-
roja mittariston eteen. Esineet voivat vää-
ristää tai peittää näyttöä tai ne voivat
aiheuttaa heijastusta aiheuttaen onnetto-
muuden.
OM47A89FI.book Page 188 Monday, February 13, 2017 3:39 PM

1893. Mittaristo
OM47A89FI
3
Mittaristo

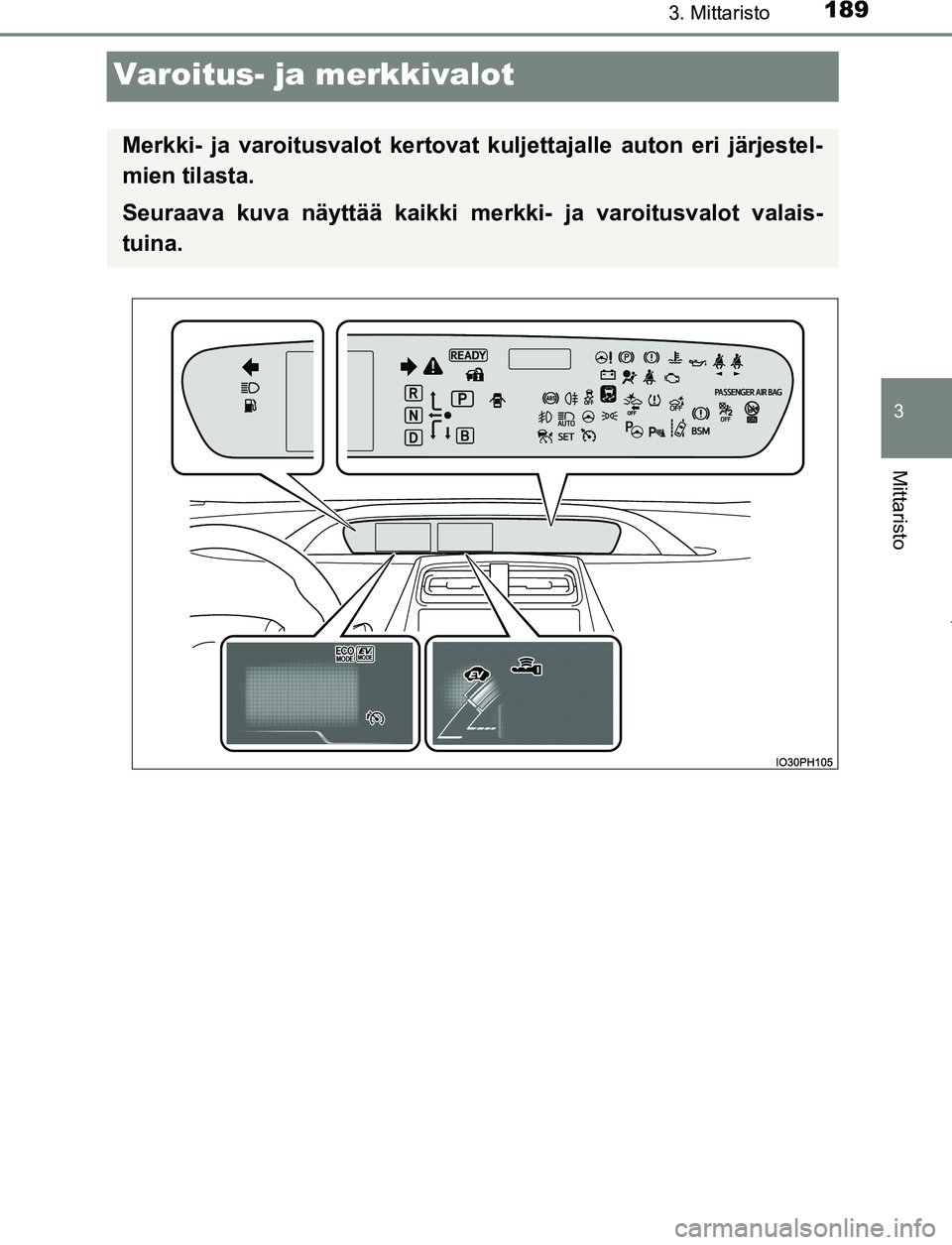

Varoitus- ja merkkivalot
Merkki- ja varoitusvalot kertovat kuljettajalle auton eri järjestel-
mien tilasta.
Seuraava kuva näyttää kaikki merkki- ja varoitusvalot valais-
tuina.
OM47A89FI.book Page 189 Monday, February 13, 2017 3:39 PM

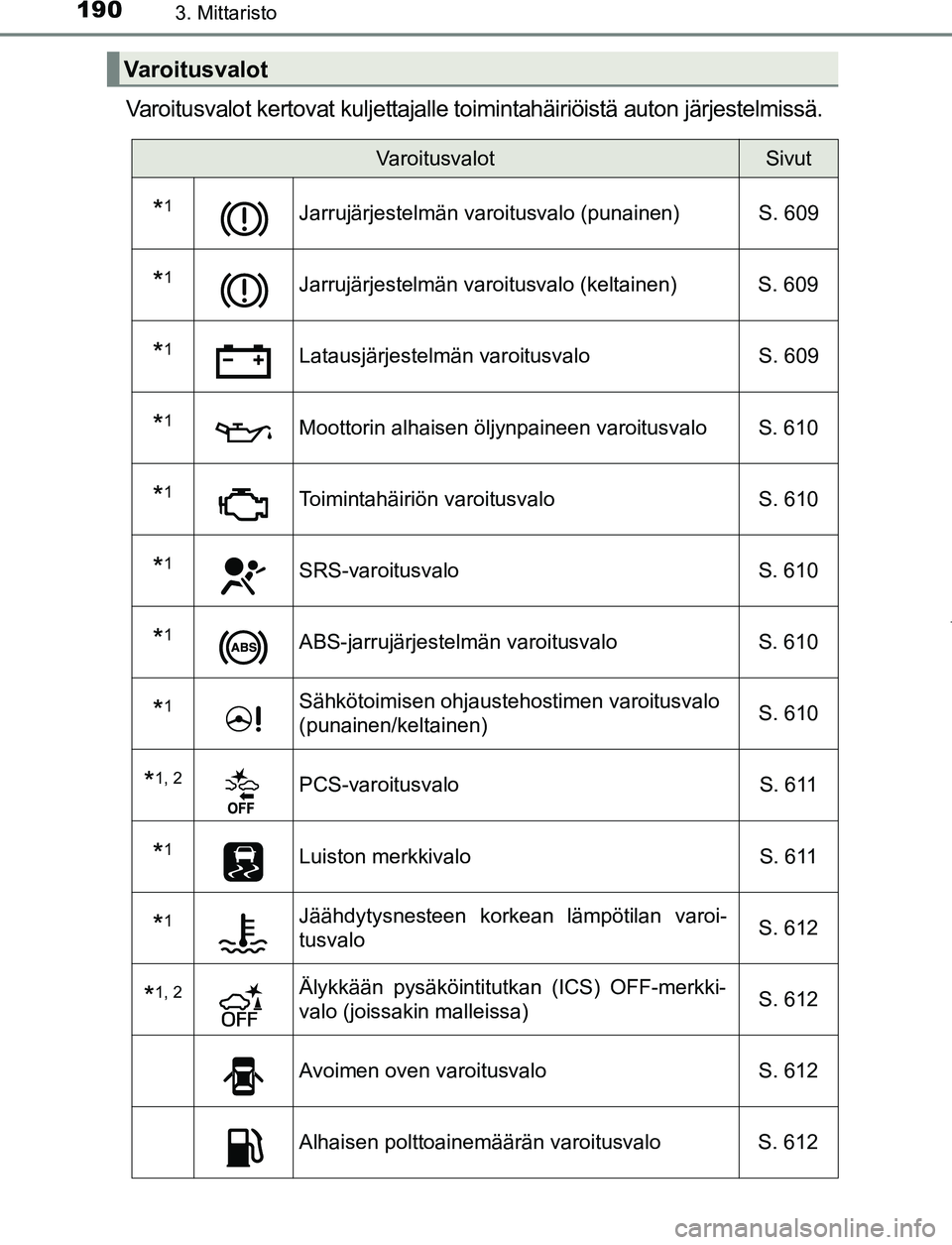

1903. Mittaristo
OM47A89FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
Varoitusvalot
VaroitusvalotSivut
*1Jarrujärjestelmän varoitusvalo (punainen) S. 609
*1Jarrujärjestelmän varoitusvalo (keltainen) S. 609
*1Latausjärjestelmän varoitusvaloS. 609
*1Moottorin alhaisen öljynpaineen varoitusvalo S. 610
*1Toimintahäiriön varoitusvaloS. 610
*1SRS-varoitusvaloS. 610
*1ABS-jarrujärjestelmän varoitusvaloS. 610
*1Sähkötoimisen ohjaustehostimen varoitusvalo
(punainen/keltainen) S. 610
*1, 2PCS-varoitusvalo
S. 611
*1Luiston merkkivaloS. 611
*1Jäähdytysnesteen korkean lämpötilan varoi-
tusvaloS. 612
*1, 2Älykkään pysäköintitutkan (ICS) OFF-merkki-
valo (joissakin malleissa)S. 612
Avoimen oven varoitusvalo
S. 612
Alhaisen polttoainemäärän varoitusvalo S. 612
