2013. Mittaristo
3
Mittaristo
OM47A89FI

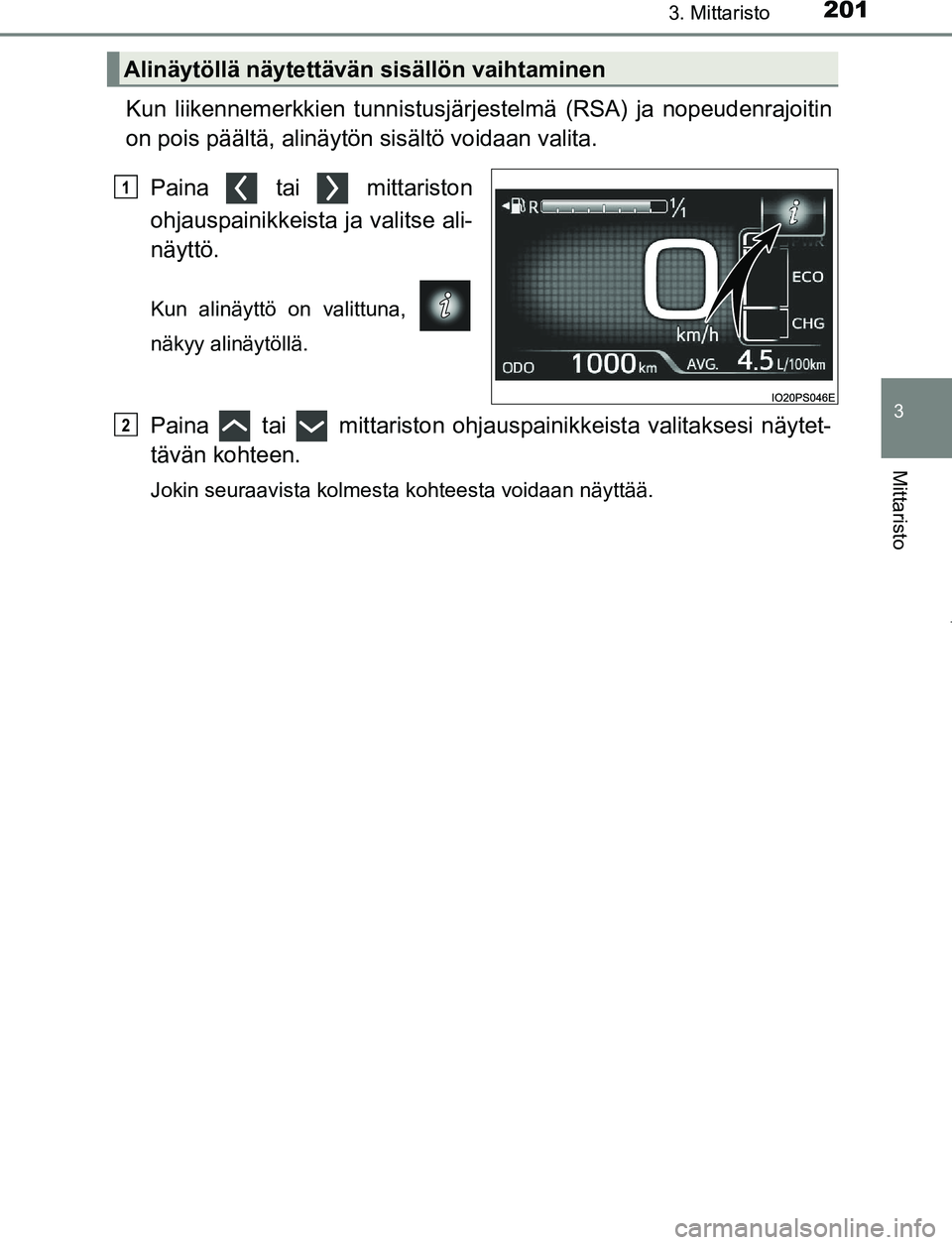

Kun liikennemerkkien tunnistusjärjestelmä (RSA) ja nopeudenrajoitin
on pois päältä, alinäytön sisältö voidaan valita.
Paina tai mittariston
ohjauspainikkeista ja valitse ali-
näyttö.
Kun alinäyttö on valittuna,
näkyy alinäytöllä.
Paina tai mittariston ohjauspainikkeista valitaksesi näytet-
tävän kohteen.
Jokin seuraavista kolmesta kohteesta voidaan näyttää.
Alinäytöllä näytettävän sisällön vaihtaminen
1
2
OM47A89FI.book Page 201 Monday, February 13, 2017 3:39 PM

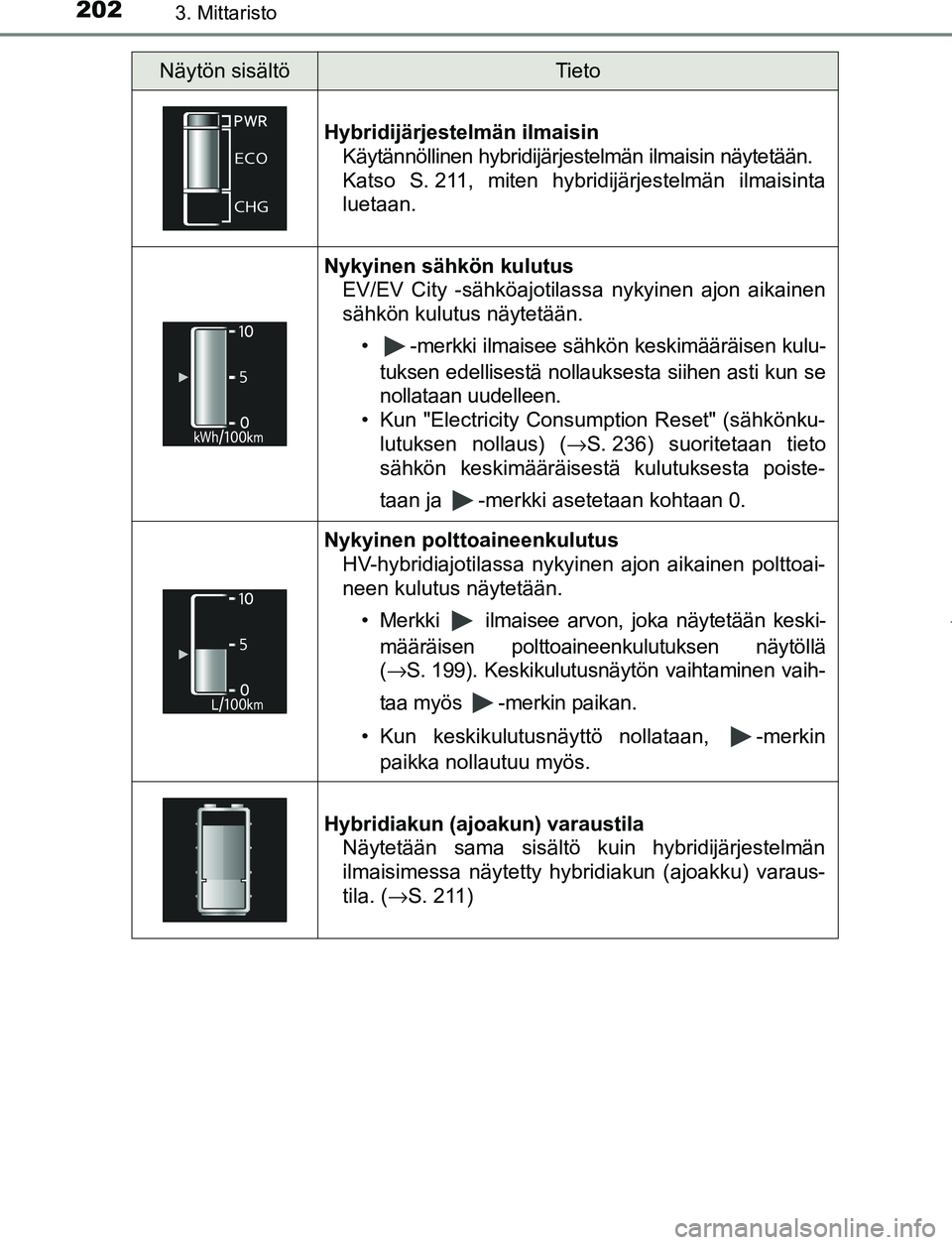

2023. Mittaristo
OM47A89FI
Näytön sisältöTieto
Hybridijärjestelmän ilmaisin Käytännöllinen hybridijärjestelmän ilmaisin näytetään.
Katso S. 211, miten hybridijärjestelmän ilmaisinta
luetaan.
Nykyinen sähkön kulutusEV/EV City -sähköajotilassa nykyinen ajon aikainen
sähkön kulutus näytetään.
• -merkki ilmaisee sähkön keskimääräisen kulu-tuksen edellisestä nollauksesta siihen asti kun se
nollataan uudelleen.
• Kun "Electricity Consumption Reset" (sähkönku- lutuksen nollaus) ( →S. 236) suoritetaan tieto
sähkön keskimääräisestä kulutuksesta poiste-
taan ja -merkki asetetaan kohtaan 0.
Nykyinen polttoaineenkulutus
HV-hybridiajotilassa nykyinen ajon aikainen polttoai-
neen kulutus näytetään.
• Merkki ilmaisee arvon, joka näytetään keski-määräisen polttoaineenkulutuksen näytöllä
(→ S. 199). Keskikulutusnäytön vaihtaminen vaih-
taa myös -merkin paikan.
• Kun keskikulutusnäyttö nollataan, -merkin paikka nollautuu myös.
Hybridiakun (ajoakun) varaustila Näytetään sama sisältö kuin hybridijärjestelmän
ilmaisimessa näytetty hybridiakun (ajoakku) varaus-
tila. ( →S. 211)
OM47A89FI.book Page 202 Monday, February 13, 2017 3:39 PM

2033. Mittaristo
3
Mittaristo
OM47A89FI

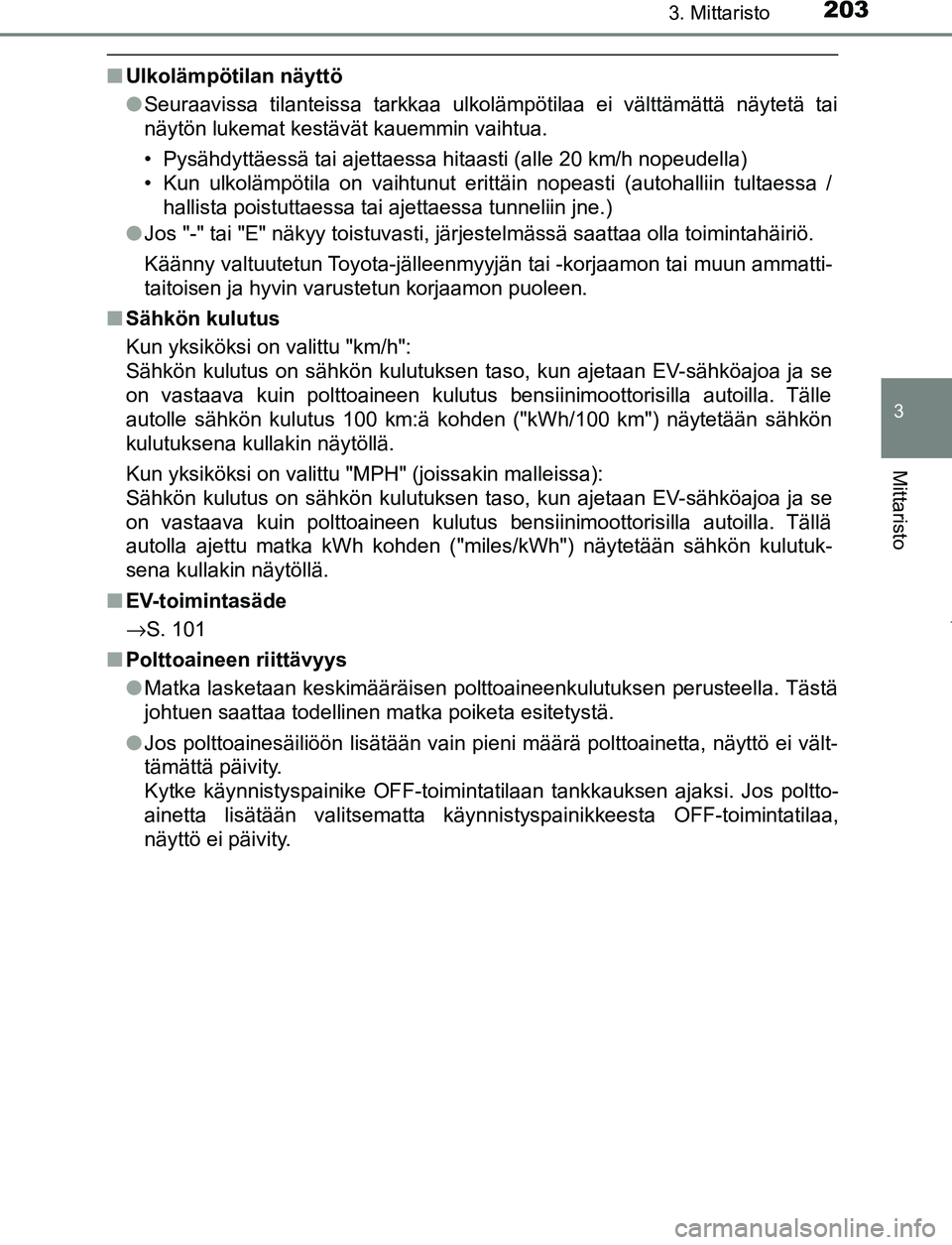

■Ulkolämpötilan näyttö
●Seuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä näytetä tai
näytön lukemat kestävät kauemmin vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 20 km/h nopeudella)
• Kun ulkolämpötila on vaihtunut erittäin nopeasti (autohalliin tultaessa /
hallista poistuttaessa tai ajettaessa tunneliin jne.)
● Jos "-" tai "E" näkyy toistuvasti, järjestelmässä saattaa olla toimintahäiriö.
Käänny valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammatti-
taitoisen ja hyvin varustetun korjaamon puoleen.
■ Sähkön kulutus
Kun yksiköksi on valittu "km/h":
Sähkön kulutus on sähkön kulutuksen taso, kun ajetaan EV-sähköajoa ja se
on vastaava kuin polttoaineen kulutus bensiinimoottorisilla autoilla. Tälle
autolle sähkön kulutus 100 km:ä kohden ("kWh/100 km") näytetään sähkön
kulutuksena kullakin näytöllä.
Kun yksiköksi on valittu "MPH" (joissakin malleissa):
Sähkön kulutus on sähkön kulutuksen taso, kun ajetaan EV-sähköajoa ja se
on vastaava kuin polttoaineen kulutus bensiinimoottorisilla autoilla. Tällä
autolla ajettu matka kWh kohden ("miles/kWh") näytetään sähkön kulutuk-
sena kullakin näytöllä.
■ EV-toimintasäde
→S. 101
■ Polttoaineen riittävyys
●Matka lasketaan keskimääräisen polttoaineenkulutuksen perusteella. Tästä
johtuen saattaa todellinen matka poiketa esitetystä.
● Jos polttoainesäiliöön lisätään vain pieni määrä polttoainetta, näyttö ei vält-
tämättä päivity.
Kytke käynnistyspainike OFF-toimintatilaan tankkauksen ajaksi. Jos poltto-
ainetta lisätään valitsematta käynnistyspainikkeesta OFF-toimintatilaa,
näyttö ei päivity.
OM47A89FI.book Page 203 Monday, February 13, 2017 3:39 PM

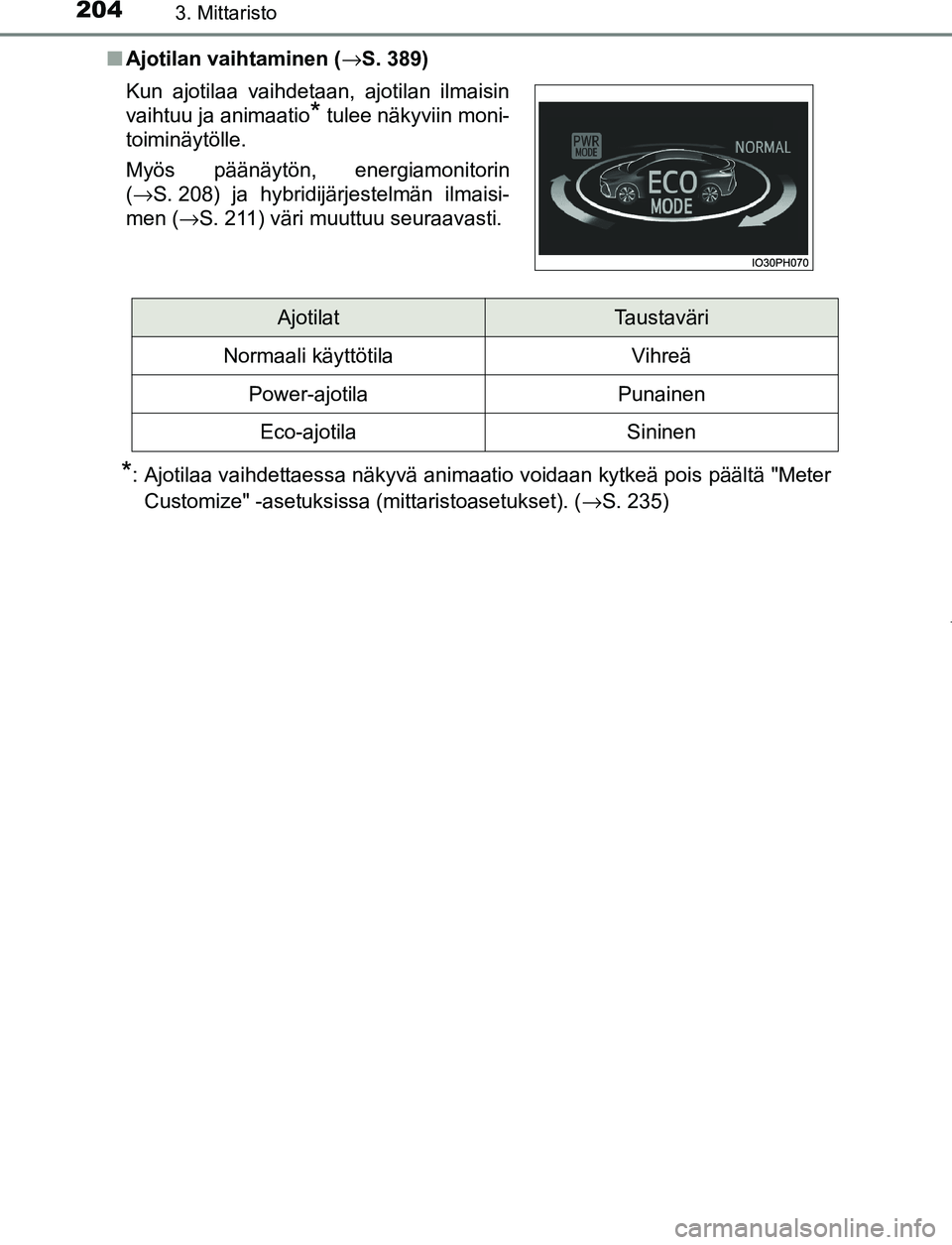

2043. Mittaristo
OM47A89FI■
Ajotilan vaihtaminen ( →S. 389)
*: Ajotilaa vaihdettaessa näkyvä animaatio voidaan kytkeä pois päältä "Meter
Customize" -asetuksissa (mittaristoasetukset). ( →S. 235)
Kun ajotilaa vaihdetaan, ajotilan ilmaisin
vaihtuu ja animaatio
* tulee näkyviin moni-
toiminäytölle.
Myös päänäytön, energiamonitorin
( →S. 208) ja hybridijärjestelmän ilmaisi-
men ( →S. 211) väri muuttuu seuraavasti.
AjotilatTaustaväri
Normaali käyttötila Vihreä
Power-ajotilaPunainen
Eco-ajotilaSininen
OM47A89FI.book Page 204 Monday, February 13, 2017 3:39 PM

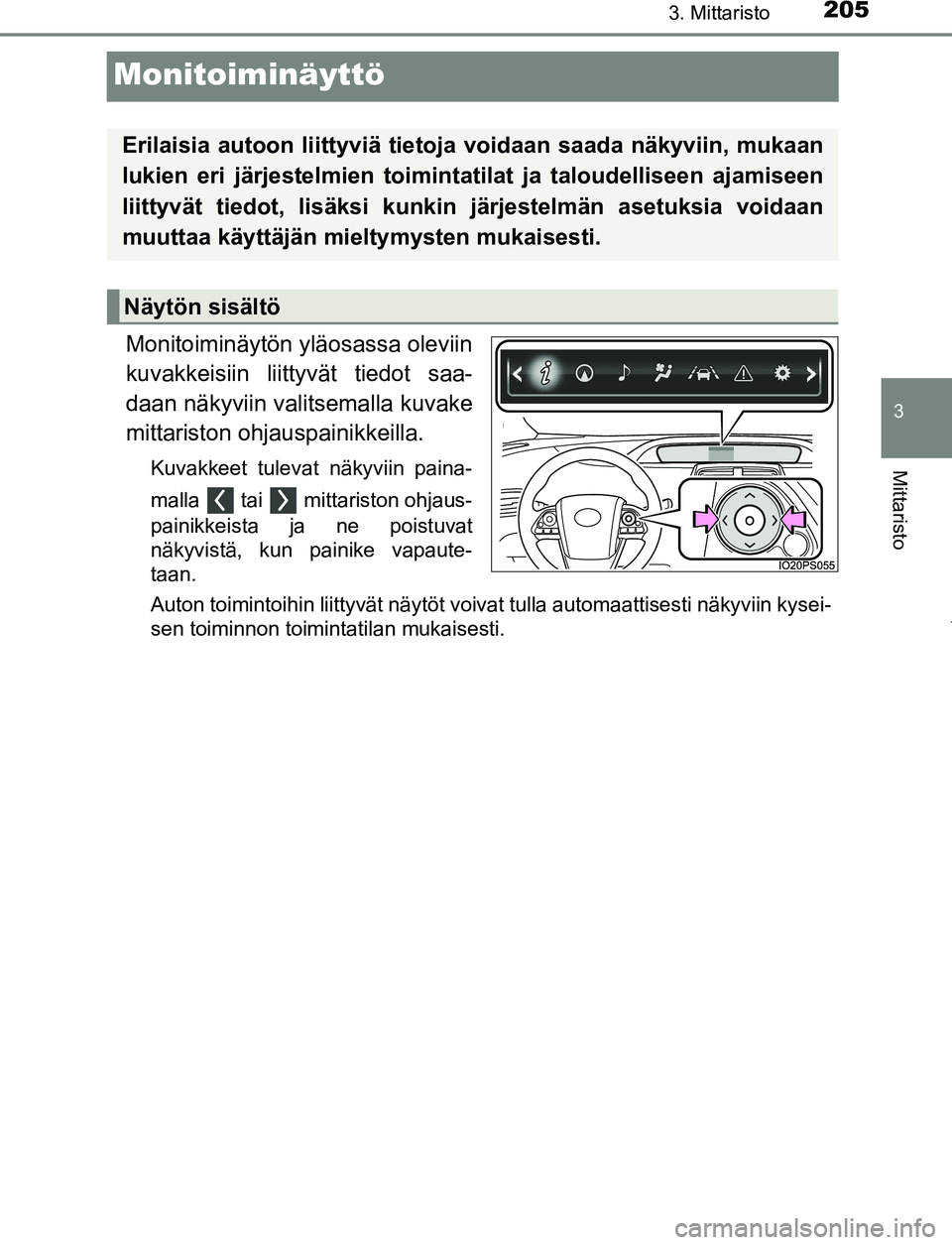

2053. Mittaristo
OM47A89FI
3
Mittaristo
Monitoiminäyttö
Monitoiminäytön yläosassa oleviin
kuvakkeisiin liittyvät tiedot saa-
daan näkyviin valitsemalla kuvake
mittariston ohjauspainikkeilla.
Kuvakkeet tulevat näkyviin paina-
malla tai mittariston ohjaus-
painikkeista ja ne poistuvat
näkyvistä, kun painike vapaute-
taan.
Auton toimintoihin liittyvät näytöt voivat tulla automaattisesti näkyviin kysei-
sen toiminnon toimintatilan mukaisesti.
Erilaisia autoon liittyviä tietoja voidaan saada näkyviin, mukaan
lukien eri järjestelmien toimintatilat ja taloudelliseen ajamiseen
liittyvät tiedot, lisäksi kunkin järjestelmän asetuksia voidaan
muuttaa käyttäjän mieltymysten mukaisesti.
Näytön sisältö
OM47A89FI.book Page 205 Monday, February 13, 2017 3:39 PM

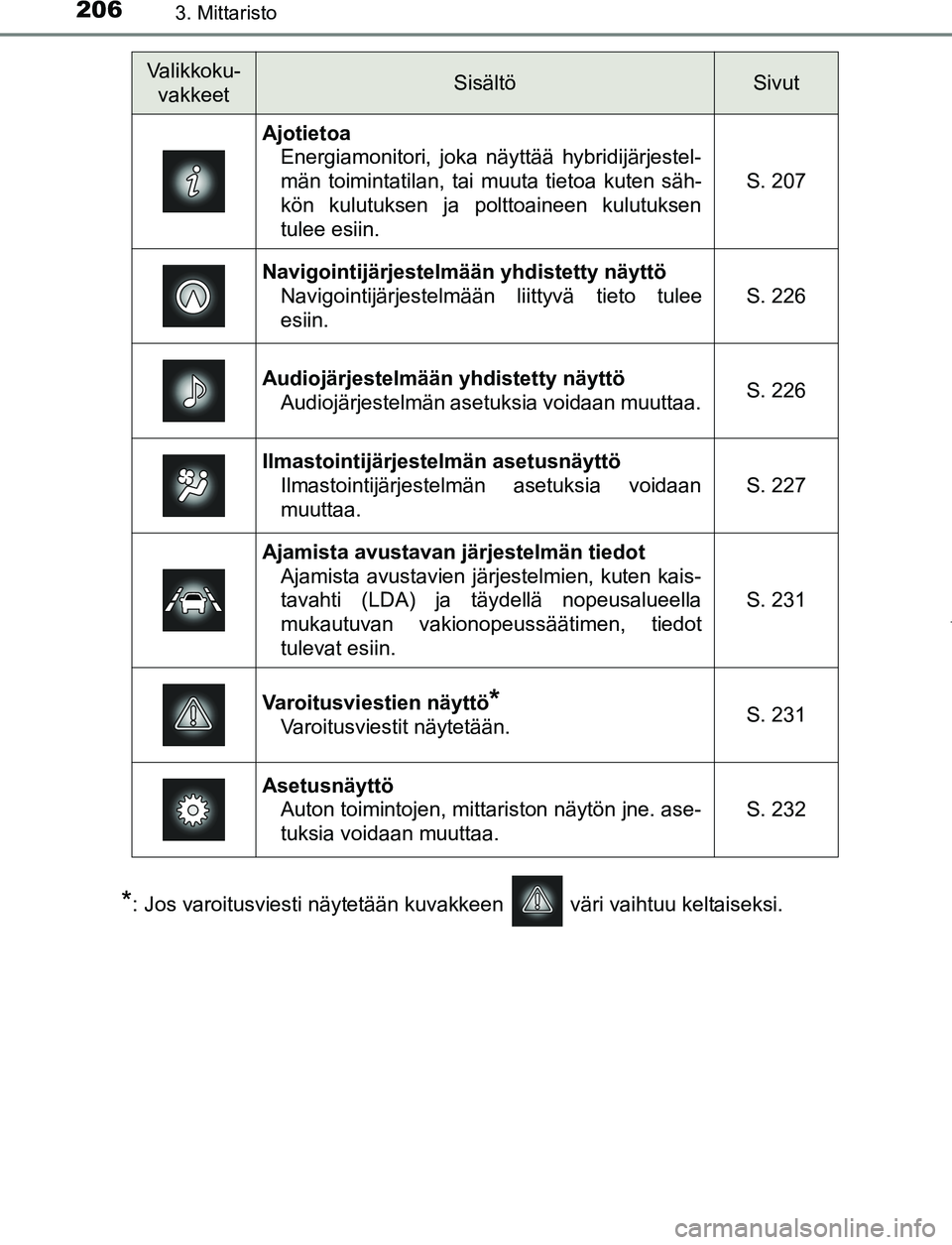

2063. Mittaristo
OM47A89FI
*: Jos varoitusviesti näytetään kuvakkeen väri vaihtuu keltaiseksi.
Valikkoku-vakkeetSisältöSivut
Ajotietoa Energiamonitori, joka näyttää hybridijärjestel-
män toimintatilan, tai muuta tietoa kuten säh-
kön kulutuksen ja polttoaineen kulutuksen
tulee esiin. S. 207
Navigointijärjestelmään yhdistetty näyttö
Navigointijärjestelmään liittyvä tieto tulee
esiin. S. 226
Audiojärjestelmään yhdistetty näyttö
Audiojärjestelmän asetuksia voidaan muuttaa.S. 226
Ilmastointijärjestelmän asetusnäyttöIlmastointijärjestelmän asetuksia voidaan
muuttaa.
S. 227
Ajamista avustavan järjestelmän tiedotAjamista avustavien järjestelmien, kuten kais-
tavahti (LDA) ja täydellä nopeusalueella
mukautuvan vakionopeussäätimen, tiedot
tulevat esiin.
S. 231
Varoitusviestien näyttö*
Varoitusviestit näytetään.S. 231
AsetusnäyttöAuton toimintojen, mittariston näytön jne. ase-
tuksia voidaan muuttaa.
S. 232
OM47A89FI.book Page 206 Monday, February 13, 2017 3:39 PM

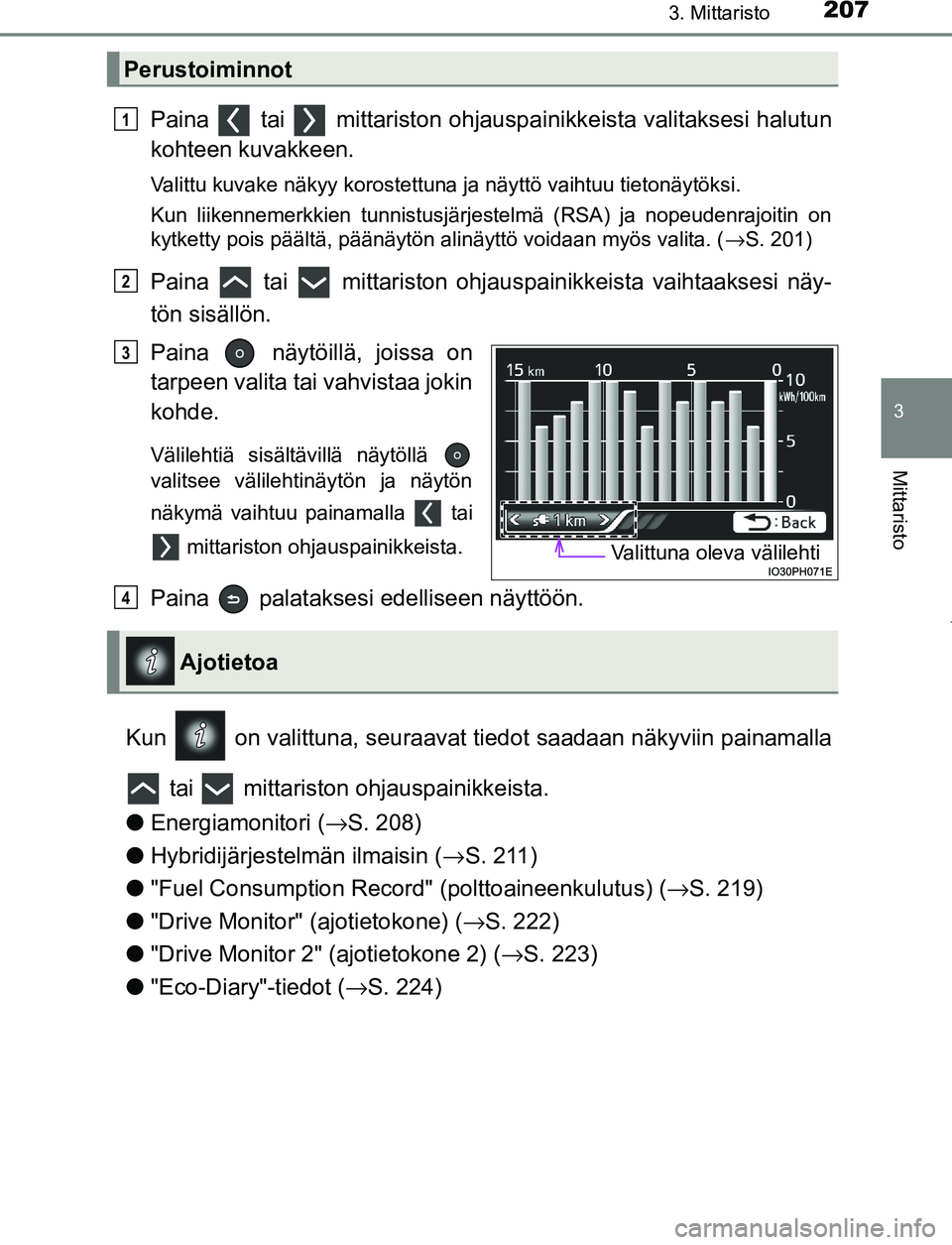

2073. Mittaristo
3
Mittaristo
OM47A89FI
Paina tai mittariston ohjauspainikkeista valitaksesi halutun
kohteen kuvakkeen.
Valittu kuvake näkyy korostettuna ja näyttö vaihtuu tietonäytöksi.
Kun liikennemerkkien tunnistusjärjestelmä (RSA) ja nopeudenrajoitin on
kytketty pois päältä, päänäytön alinäyttö voidaan myös v\
alita. ( →S. 201)
Paina tai mittariston ohjauspainikkeista vaihtaaksesi näy-
tön sisällön.
Paina näytöillä, joissa on
tarpeen valita tai vahvistaa jokin
kohde.
Välilehtiä sisältävillä näytöllä
valitsee välilehtinäytön ja näytön
näkymä vaihtuu painamalla tai
mittariston ohjauspainikkeista.
Paina palataksesi edelliseen näyttöön.
Kun on valittuna, seuraavat tiedot saadaan näkyviin painamalla tai mittariston ohjauspainikkeista.
● Energiamonitori (→ S. 208)
● Hybridijärjestelmän ilmaisin ( →S. 211)
● "Fuel Consumption Record" (polttoaineenkulutus) ( →S. 219)
● "Drive Monitor" (ajotietokone) ( →S. 222)
● "Drive Monitor 2" (ajotietokone 2) (→ S. 223)
● "Eco-Diary"-tiedot ( →S. 224)
Perustoiminnot
1
2
Valittuna oleva välilehti
3
Ajotietoa
4
OM47A89FI.book Page 207 Monday, February 13, 2017 3:39 PM

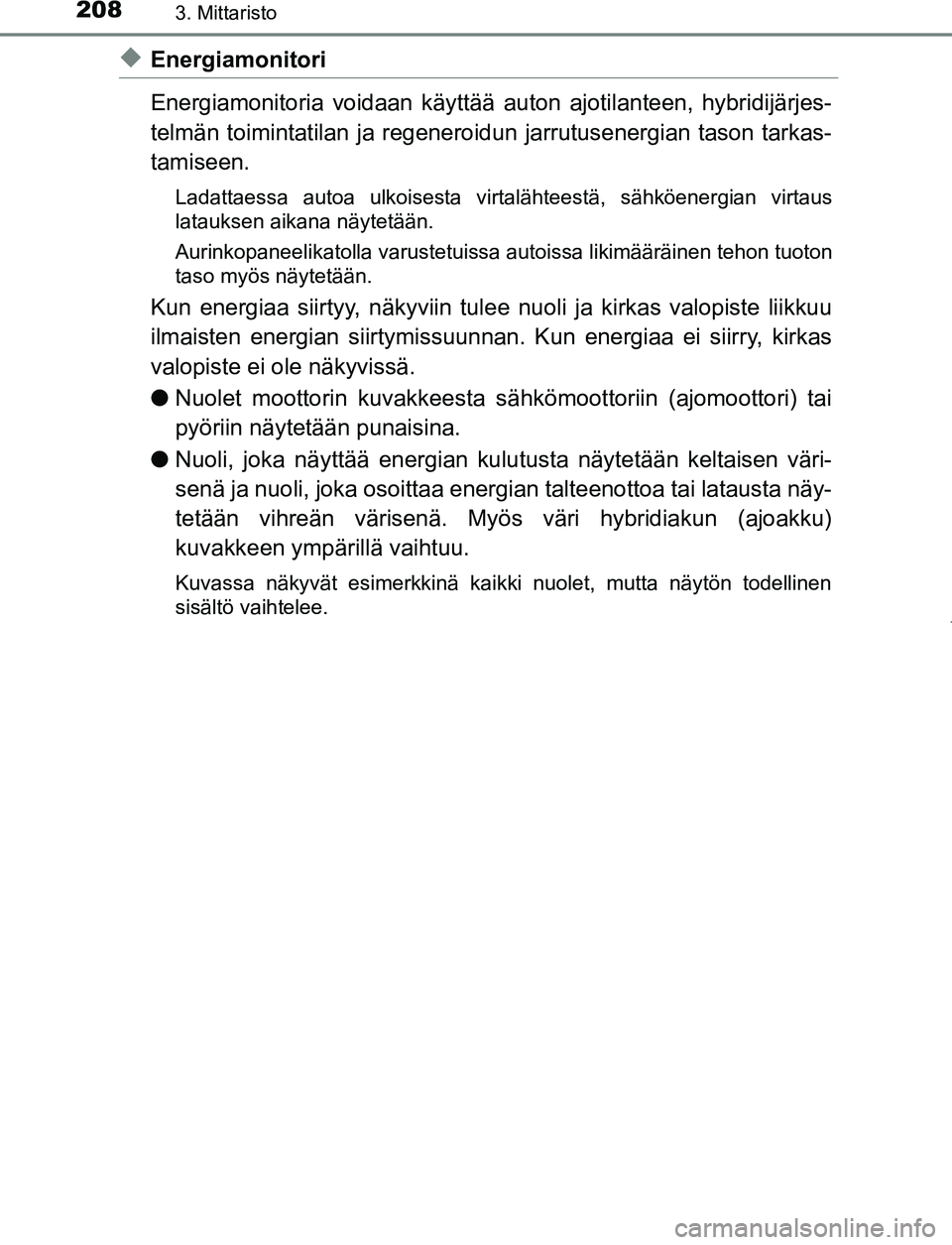

2083. Mittaristo
OM47A89FI
◆Energiamonitori
Energiamonitoria voidaan käyttää auton ajotilanteen, hybridijärjes-
telmän toimintatilan ja regeneroidun jarrutusenergian tason tarkas-
tamiseen.
Ladattaessa autoa ulkoisesta virtalähteestä, sähköenergian virtaus
latauksen aikana näytetään.
Aurinkopaneelikatolla varustetuissa autoissa likimääräinen tehon tuoton
taso myös näytetään.
Kun energiaa siirtyy, näkyviin tulee nuoli ja kirkas valopiste liikkuu
ilmaisten energian siirtymissuunnan. Kun energiaa ei siirry, kirkas
valopiste ei ole näkyvissä.
● Nuolet moottorin kuvakkeesta sä hkömoottoriin (ajomoottori) tai
pyöriin näytetään punaisina.
● Nuoli, joka näyttää energian kulutusta näytetään keltaisen väri-
senä ja nuoli, joka osoittaa energian talteenottoa tai latausta näy-
tetään vihreän värisenä. Myös väri hybridiakun (ajoakku)
kuvakkeen ympärillä vaihtuu.
Kuvassa näkyvät esimerkkinä kaikki nuolet, mutta näytön todellinen
sisältö vaihtelee.
OM47A89FI.book Page 208 Monday, February 13, 2017 3:39 PM

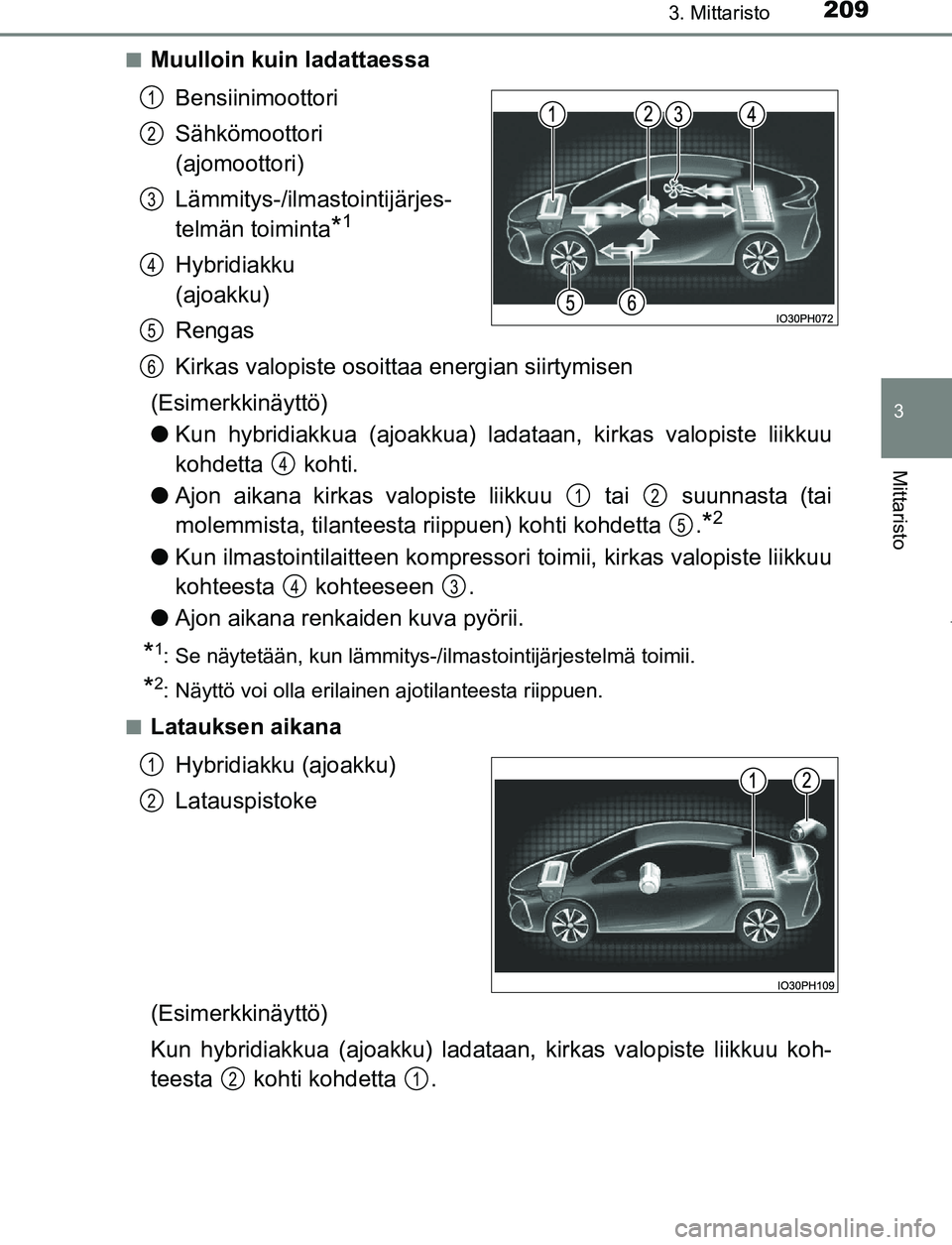

2093. Mittaristo
3
Mittaristo
OM47A89FI■
Muulloin kuin ladattaessa
Bensiinimoottori
Sähkömoottori
(ajomoottori)
Lämmitys-/ilmastointijärjes-
telmän toiminta
*1
Hybridiakku
(ajoakku)
Rengas
Kirkas valopiste osoittaa energian siirtymisen
(Esimerkkinäyttö)
● Kun hybridiakkua (ajoakkua) l adataan, kirkas valopiste liikkuu
kohdetta kohti.
● Ajon aikana kirkas valopiste liikkuu tai suunnasta (tai
molemmista, tilanteesta r iippuen) kohti kohdetta .
*2
●Kun ilmastointilaitteen kompressori toimii, kirkas valopiste liikkuu
kohteesta kohteeseen .
● Ajon aikana renkaiden kuva pyörii.
*1: Se näytetään, kun lämmitys-/ilmastointijärjestelmä toimii.
*2: Näyttö voi olla erilainen ajotilanteesta riippuen.
■
Latauksen aikana Hybridiakku (ajoakku)
Latauspistoke
(Esimerkkinäyttö)
Kun hybridiakkua (ajoakku) ladataan, kirkas valopiste liikkuu koh-
teesta kohti kohdetta .
1
2
3
4
5
6
4
12
5
43
1
2
21
OM47A89FI.book Page 209 Monday, February 13, 2017 3:39 PM

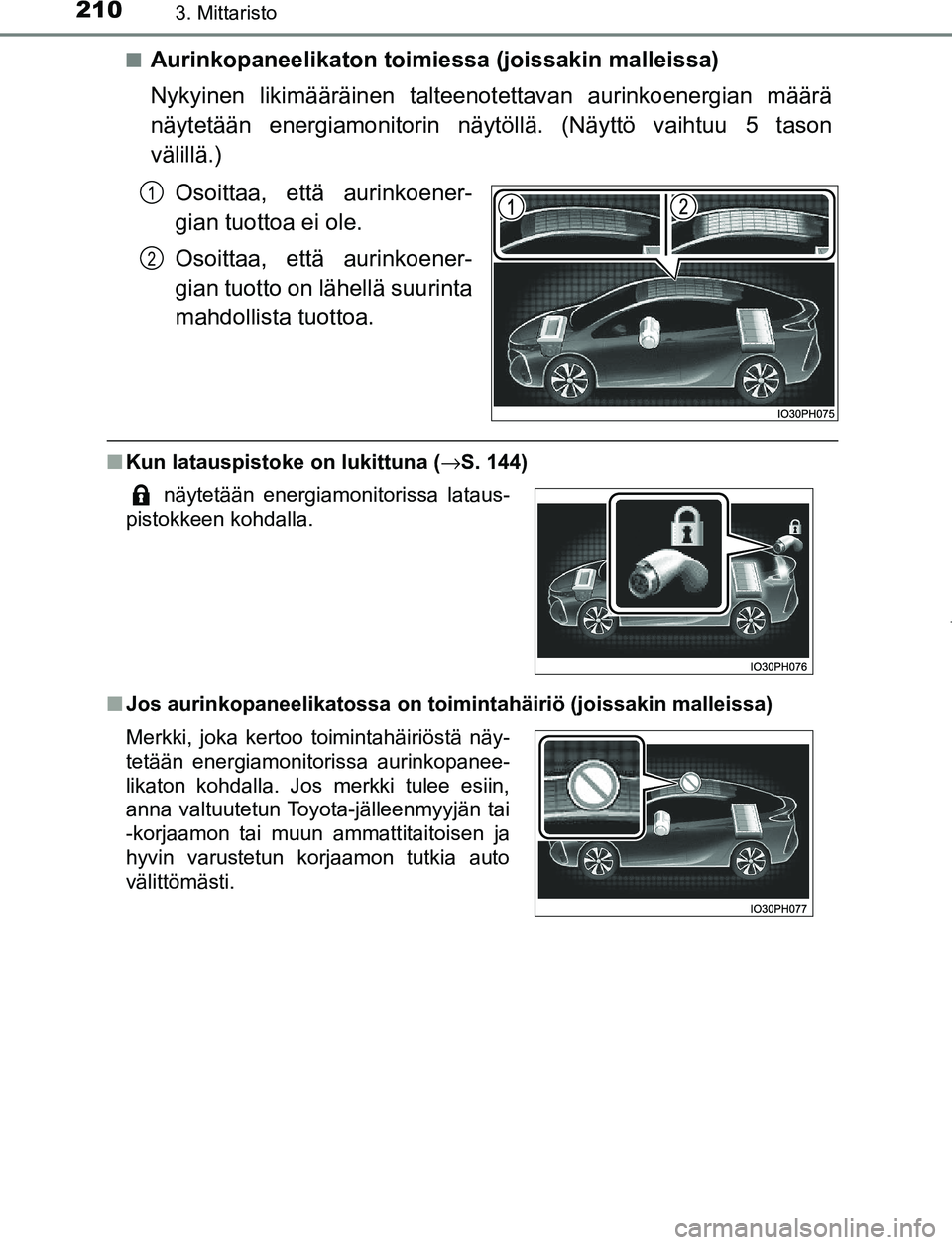

2103. Mittaristo
OM47A89FI■
Aurinkopaneelikaton toimie
ssa (joissakin malleissa)
Nykyinen likimääräinen talteenotettavan aurinkoenergian määrä
näytetään energiamonitorin näyt öllä. (Näyttö vaihtuu 5 tason
välillä.)
Osoittaa, että aurinkoener-
gian tuottoa ei ole.
Osoittaa, että aurinkoener-
gian tuotto on lähellä suurinta
mahdollista tuottoa.
■Kun latauspistoke on lukittuna ( →S. 144)
■ Jos aurinkopaneelikatossa on toimintahäiriö (joissakin malleissa)
1
2
näytetään energiamonitorissa lataus-
pistokkeen kohdalla.
Merkki, joka kertoo toimintahäiriöstä näy-
tetään energiamonitorissa aurinkopanee-
likaton kohdalla. Jos merkki tulee esiin,
anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon tutkia auto
välittömästi.
