TOYOTA PRIUS PLUG-IN HYBRID 2017 Omistajan Käsikirja (in Finnish)

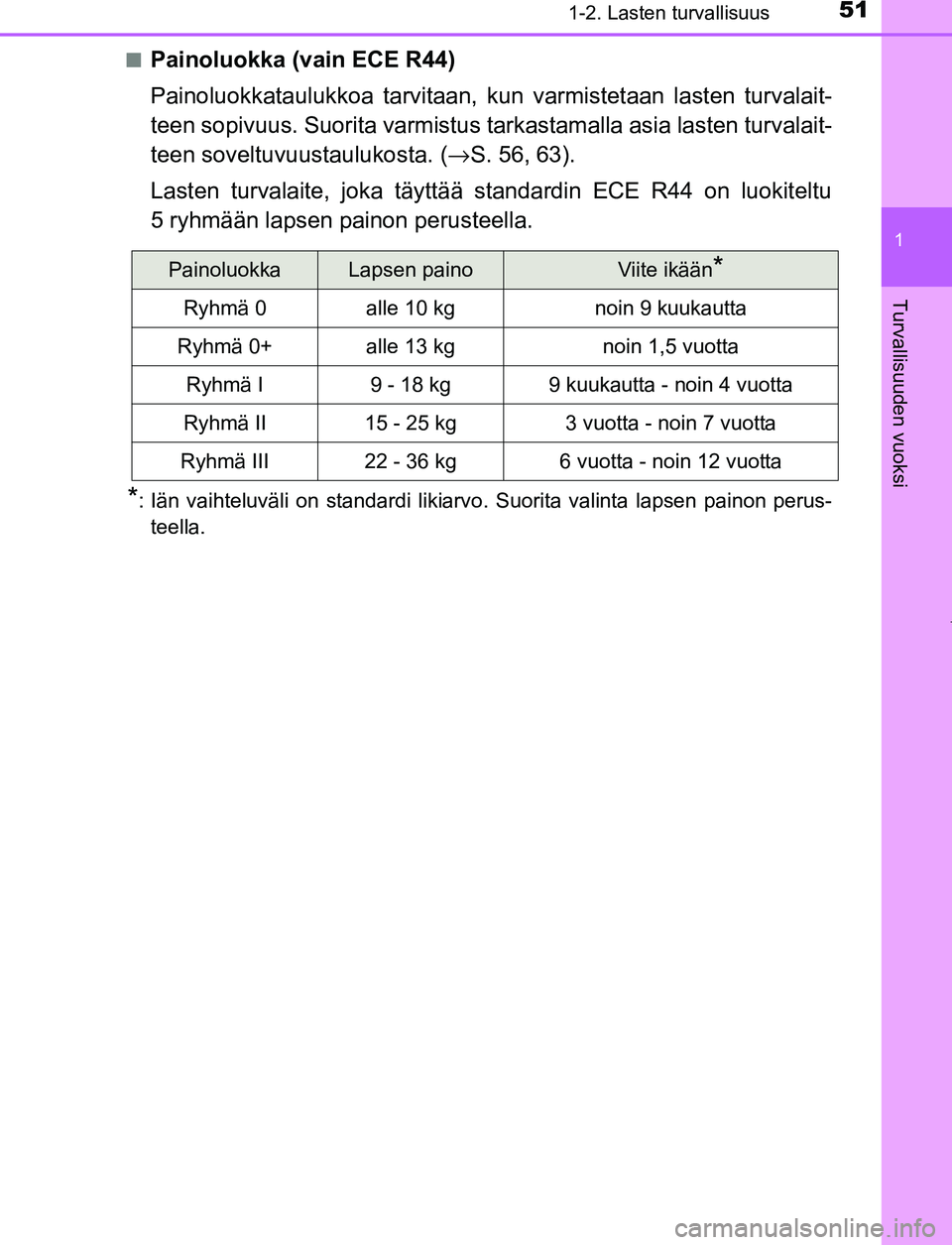

511-2. Lasten turvallisuus
1
OM47A89FI
Turvallisuuden vuoksi
■Painoluokka (vain ECE R44)
Painoluokkataulukkoa tarvitaan, kun varmistetaan lasten turvalait-
teen sopivuus. Suorita varmistus tarkastamalla asia lasten turvalait-
teen soveltuvuustaulukosta. ( →S. 56, 63).
Lasten turvalaite, joka täyttää standardin ECE R44 on luokiteltu
5 ryhmään lapsen painon perusteella.
*: Iän vaihteluväli on standardi likiarvo . Suorita valinta lapsen painon perus-
teella.
PainoluokkaLapsen painoViite ikään*
Ryhmä 0alle 10 kgnoin 9 kuukautta
Ryhmä 0+alle 13 kgnoin 1,5 vuotta
Ryhmä I9 - 18 kg 9 kuukautta - noin 4 vuotta
Ryhmä II15 - 25 kg 3 vuotta - noin 7 vuotta
Ryhmä III22 - 36 kg 6 vuotta - noin 12 vuotta
OM47A89FI.book Page 51 Monday, February 13, 2017 3:39 PM

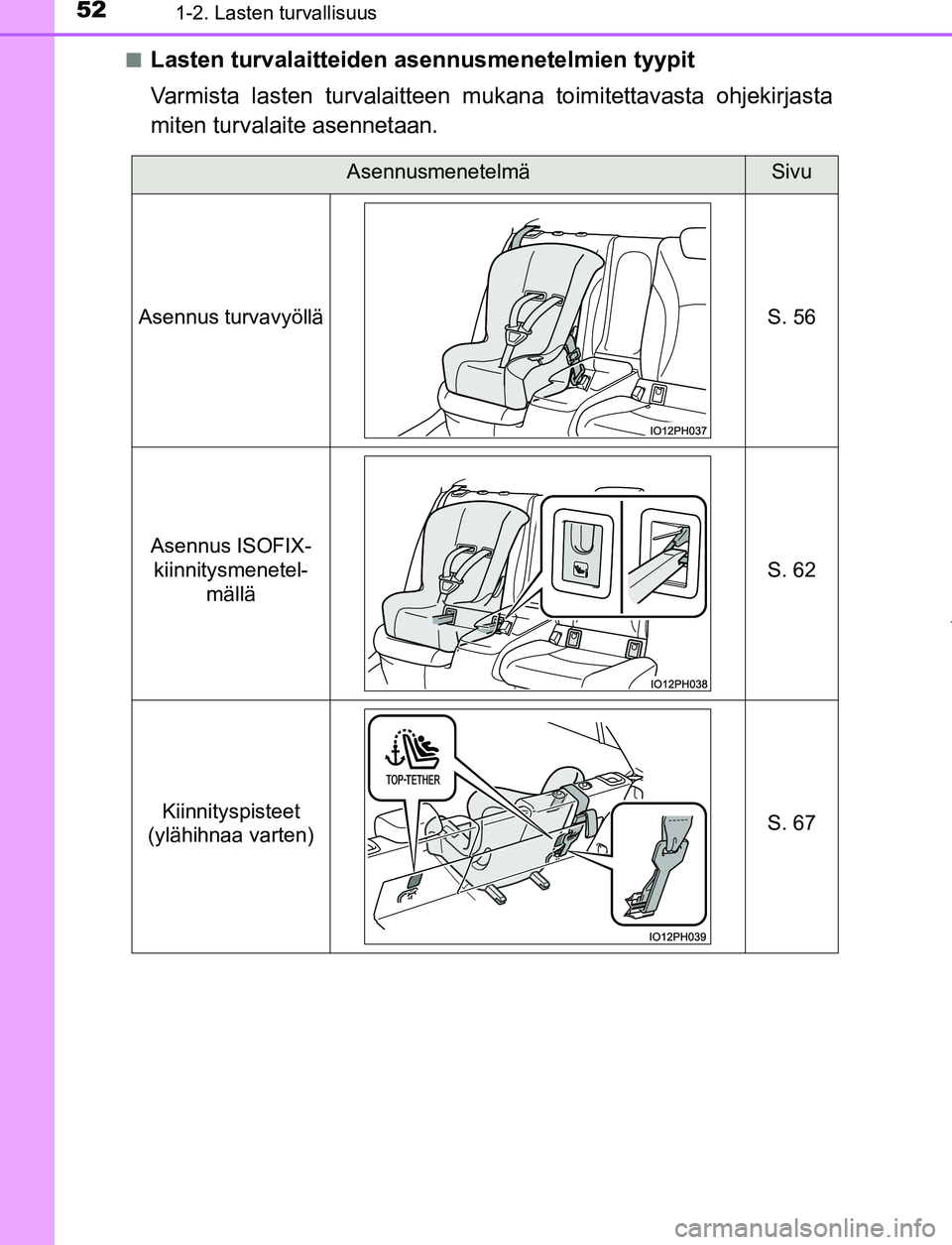

521-2. Lasten turvallisuus
OM47A89FI■
Lasten turvalaitteiden
asennusmenetelmien tyypit
Varmista lasten turvalaitteen mukana toimitettavasta ohjekirjasta
miten turvalaite asennetaan.
AsennusmenetelmäSivu
Asennus turvavyöllä S. 56
Asennus ISOFIX- kiinnitysmenetel- mällä S. 62
Kiinnityspisteet
(ylähihnaa varten)
S. 67
OM47A89FI.book Page 52 Monday, February 13, 2017 3:39 PM

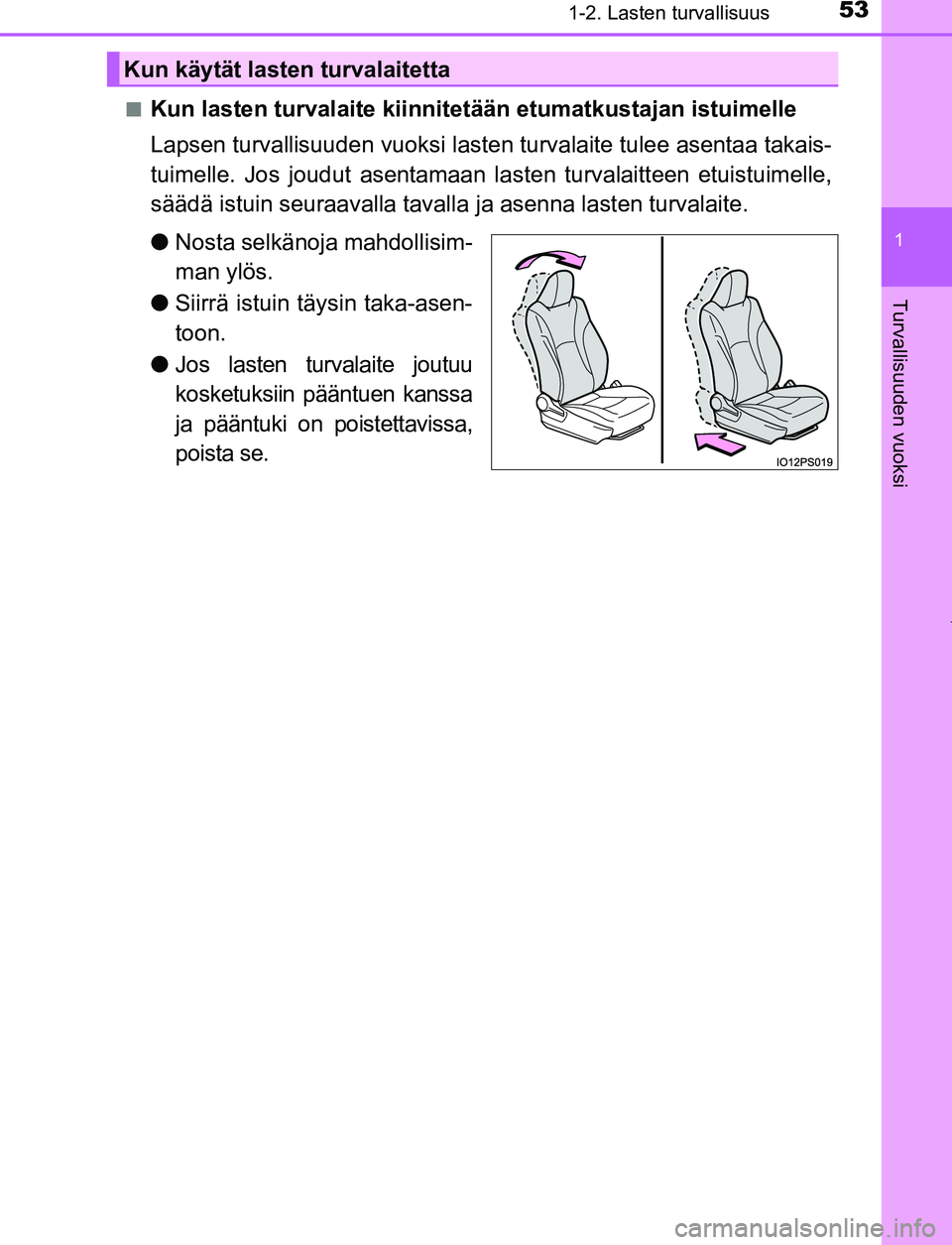

531-2. Lasten turvallisuus
1
OM47A89FI
Turvallisuuden vuoksi
■Kun lasten turvalaite kiinnitetään etumatkustajan istuimelle
Lapsen turvallisuuden vuoksi lasten turvalaite tulee asentaa takais-
tuimelle. Jos joudut asentamaan lasten turvalaitteen etuistuimelle,
säädä istuin seuraavalla tavalla ja asenna lasten turvalaite.
● Nosta selkänoja mahdollisim-
man ylös.
● Siirrä istuin täysin taka-asen-
toon.
● Jos lasten turvalaite joutuu
kosketuksiin pääntuen kanssa
ja pääntuki on poistettavissa,
poista se.
Kun käytät lasten turvalaitetta
OM47A89FI.book Page 53 Monday, February 13, 2017 3:39 PM

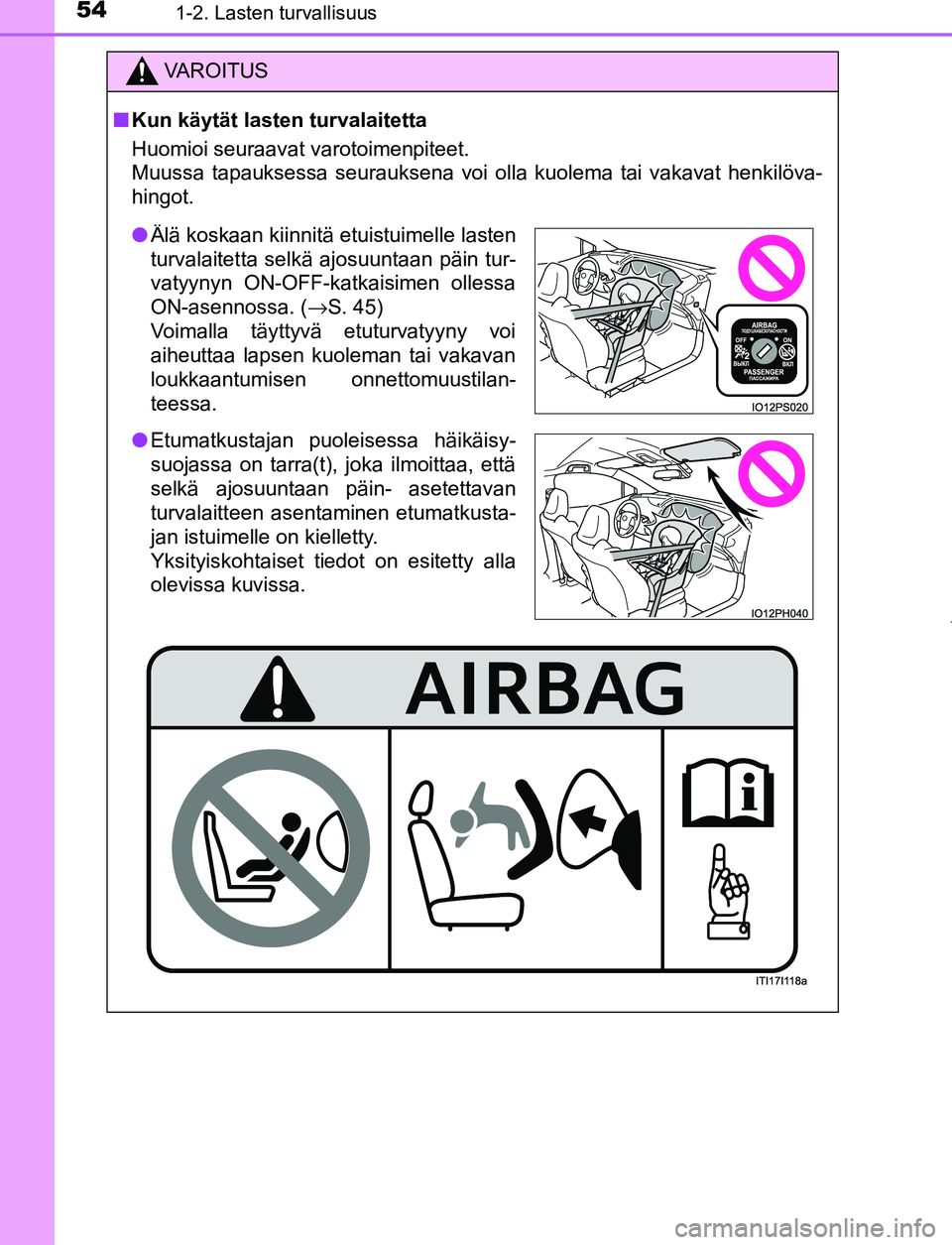

541-2. Lasten turvallisuus
OM47A89FI
VAROITUS
■ Kun käytät lasten turvalaitetta
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot.
●Älä koskaan kiinnitä etuistuimelle lasten
turvalaitetta selkä ajosuuntaan päin tur-
vatyynyn ON-OFF-katkaisimen ollessa
ON-asennossa. ( →S. 45)
Voimalla täyttyvä etuturvatyyny voi
aiheuttaa lapsen kuoleman tai vakavan
loukkaantumisen onnettomuustilan-
teessa.
● Etumatkustajan puoleisessa häikäisy-
suojassa on tarra(t), joka ilmoittaa, että
selkä ajosuuntaan päin- asetettavan
turvalaitteen asentaminen etumatkusta-
jan istuimelle on kielletty.
Yksityiskohtaiset tiedot on esitetty alla
olevissa kuvissa.
OM47A89FI.book Page 54 Monday, February 13, 2017 3:39 PM

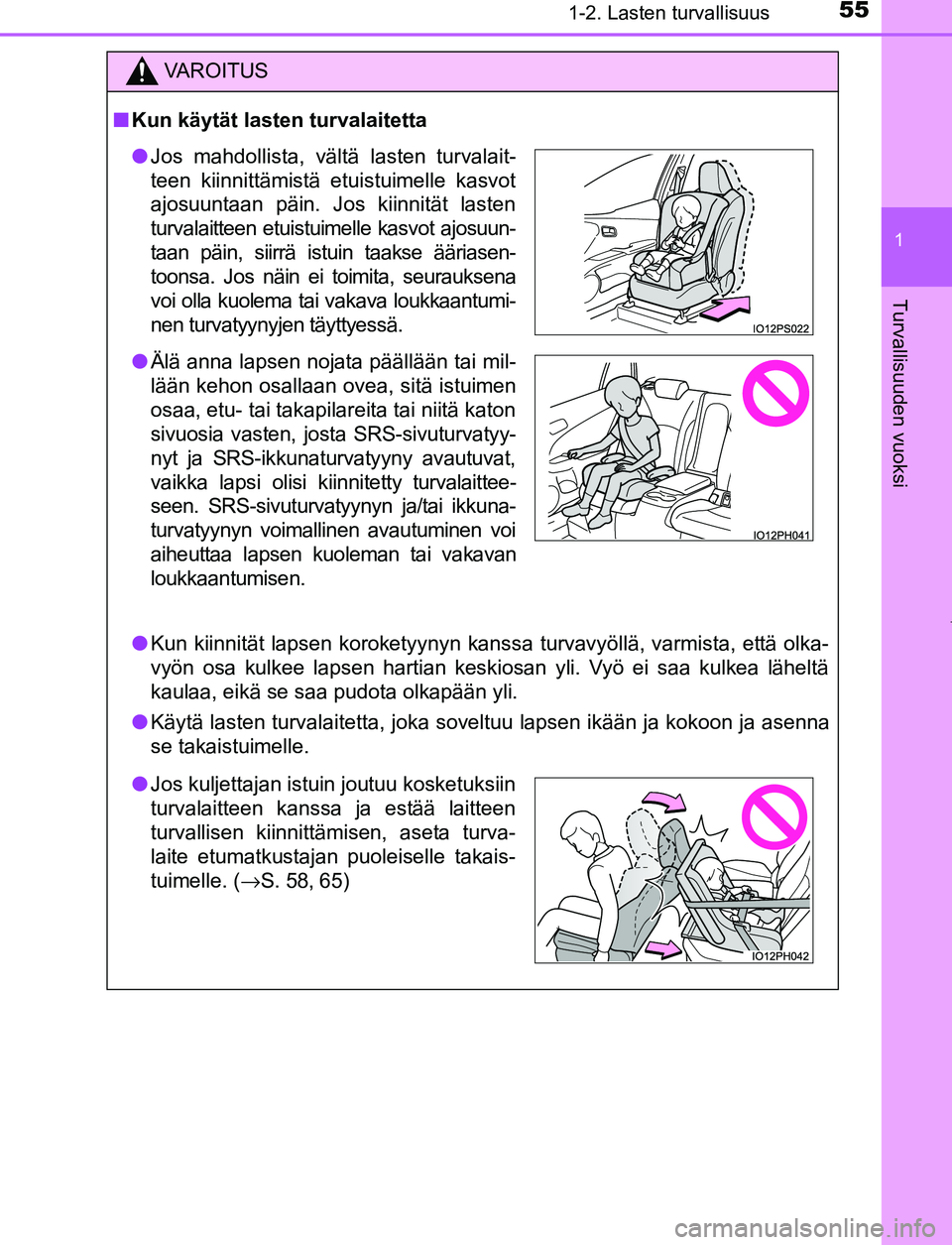

551-2. Lasten turvallisuus
1
OM47A89FI
Turvallisuuden vuoksi
VAROITUS
■ Kun käytät lasten turvalaitetta
● Kun kiinnität lapsen koroketyynyn kanssa turvavyöllä, varmista, että olka-
vyön osa kulkee lapsen hartian keskiosan yli. Vyö ei saa kulkea läheltä
kaulaa, eikä se saa pudota olkapään yli.
● Käytä lasten turvalaitetta, joka soveltuu lapsen ikään ja kokoon ja asenna
se takaistuimelle.
●Jos mahdollista, vältä lasten turvalait-
teen kiinnittämistä etuistuimelle kasvot
ajosuuntaan päin. Jos kiinnität lasten
turvalaitteen etuistuimelle kasvot ajosuun-
taan päin, siirrä istuin taakse ääriasen-
toonsa. Jos näin ei toimita, seurauksena
voi olla kuolema tai vakava loukkaantumi-
nen turvatyynyjen täyttyessä.
● Älä anna lapsen nojata päällään tai mil-
lään kehon osallaan ovea, sitä istuimen
osaa, etu- tai takapilareita tai niitä katon
sivuosia vasten, josta SRS-sivuturvatyy-
nyt ja SRS-ikkunaturvatyyny avautuvat,
vaikka lapsi olisi kiinnitetty turvalaittee-
seen. SRS-sivuturvatyynyn ja/tai ikkuna-
turvatyynyn voimallinen avautuminen voi
aiheuttaa lapsen kuoleman tai vakavan
loukkaantumisen.
●Jos kuljettajan istuin joutuu kosketuksiin
turvalaitteen kanssa ja estää laitteen
turvallisen kiinnittämisen, aseta turva-
laite etumatkustajan puoleiselle takais-
tuimelle. ( →S. 58, 65)
OM47A89FI.book Page 55 Monday, February 13, 2017 3:39 PM

561-2. Lasten turvallisuus
OM47A89FI
◆Mahdollisten istuinpaikka-asennusten ja painoluokan varmis-
taminen turvavöillä asennettavalle lasten turvalaitteelle.
Varmista vastaava [Painoluokk a] lapsen painon perusteella
( → S. 51)
(Esim. 1) Kun paino on 12 kg, [Painoluokka 0+]
(Esim. 2) Kun paino on 15 kg, [Painoluokka I]
Varmista ja valitse sopiva istuinpa ikka lasten turvalaitteelle ja sitä
vastaava järjestelmän tyyppi kohdasta [Lasten turvalaitteiden
kiinnitys TURVAVYÖLLÄ - Sovelt uvuus ja suositeltujen lasten
turvalaitteiden taulukko]. ( →S. 56)
◆Lasten turvalaitteiden kiinnity s TURVAVYÖLLÄ - suositeltujen
lasten turvalaitteiden taulukko
Jos lasten turvalaite on "yleismallis esta" luokasta voit asentaa sen
paikoille, jotka on merkitty merkinnöillä U tai UF alla olevassa taulu-
kossa (UF-merkintä on vain ka svot ajosuuntaan päin asennetta-
valle turvalaitteelle). Lasten turvalaitteiden luokka ja painoluokka
löytyvät lasten turvalaitteen ohjekirjasta.
Jos lasten turvalaite ei ole "yleisma llisesta" luokasta (tai jos et löydä
tietoa alla olevasta taulukosta) katso lasten turvalaitteen "ajoneuvo-
luettelo" saadaksesi tietoa sovelt uvuudesta tai selvitä asiaa lasten
turvalaitteen myyjältä.
Turvavyöllä kiinnitetty lasten turvalaite
1
2
OM47A89FI.book Page 56 Monday, February 13, 2017 3:39 PM

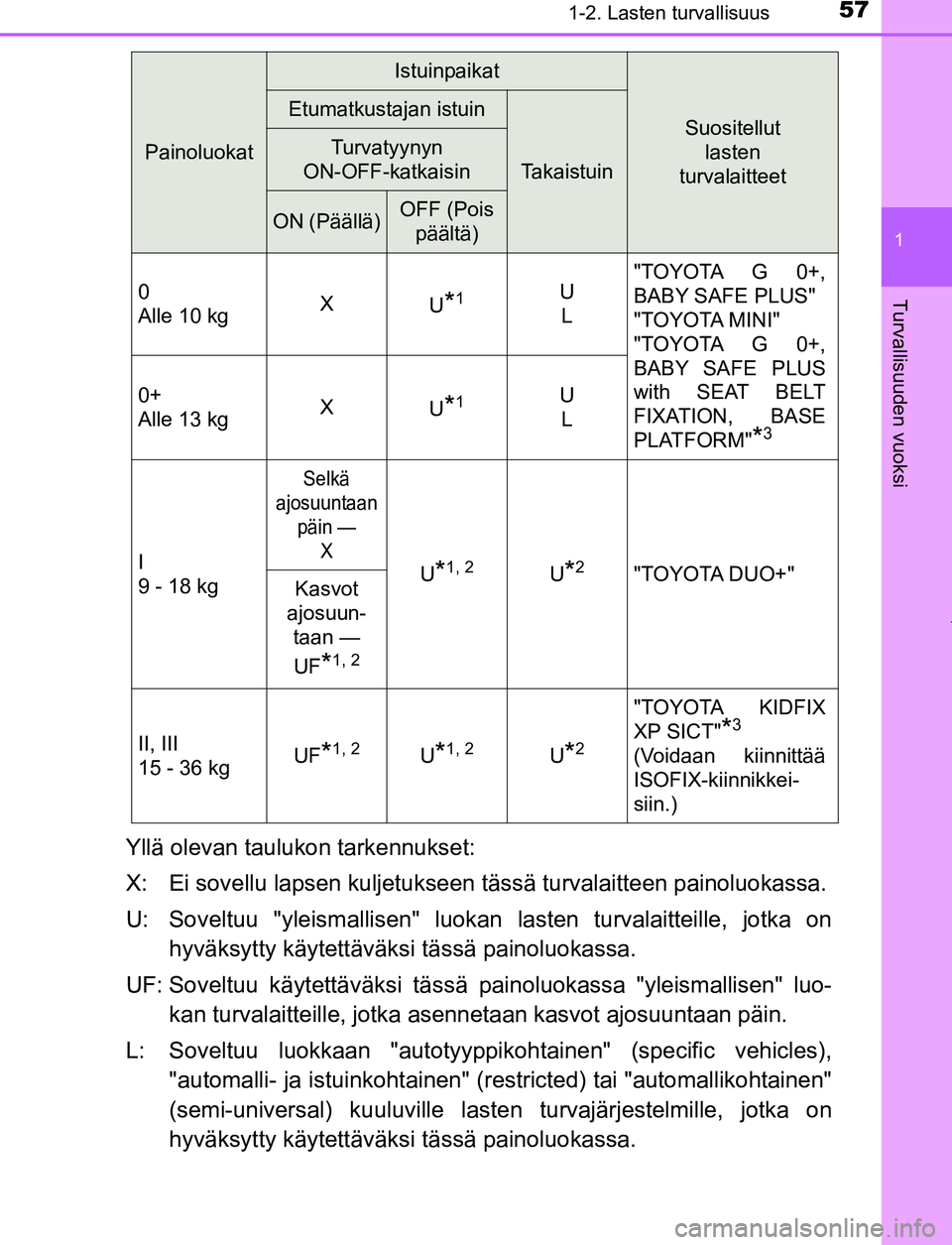

571-2. Lasten turvallisuus
1
OM47A89FI
Turvallisuuden vuoksi
Yllä olevan taulukon tarkennukset:
X: Ei sovellu lapsen kuljetukseen tässä turvalaitteen painoluokassa.
U: Soveltuu "yleismallisen" luokan lasten turvalaitteille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
UF: Soveltuu käytettäväksi tässä painoluokassa "yleismallisen" luo- kan turvalaitteille, jotka asennetaan kasvot ajosuuntaan päin.
L: Soveltuu luokkaan "autotyyppikohtainen" (specific vehicles), "automalli- ja istuinkohtainen" (restricted) tai "automallikohtainen"
(semi-universal) kuuluville lasten turvajärjestelmille, jotka on
hyväksytty käytettäväksi tässä painoluokassa.
Painoluokat
Istuinpaikat
Suositellut lasten
turvalaitteetEtumatkustajan istuin
Takaistuin
Turvatyynyn
ON-OFF-katkaisin
ON (Päällä)OFF (Pois päältä)
0
Alle 10 kg X
U
*1U
L "TOYOTA G 0+,
BABY SAFE PLUS"
"TOYOTA MINI"
"TOYOTA G 0+,
BABY SAFE PLUS
with SEAT BELT
FIXATION, BASE
PLATFORM"
*3
0+
Alle 13 kg
X
U*1U
L
I
9 - 18 kg
Selkä
ajosuuntaan päin —
X
U*1, 2U*2"TOYOTA DUO+"
Kasvot
ajosuun- taan —
UF
*1, 2
II, III
15 - 36 kg UF*1, 2U*1, 2U*2
"TOYOTA KIDFIX
XP SICT"
*3
(Voidaan kiinnittää
ISOFIX-kiinnikkei-
siin.)
OM47A89FI.book Page 57 Monday, February 13, 2017 3:39 PM

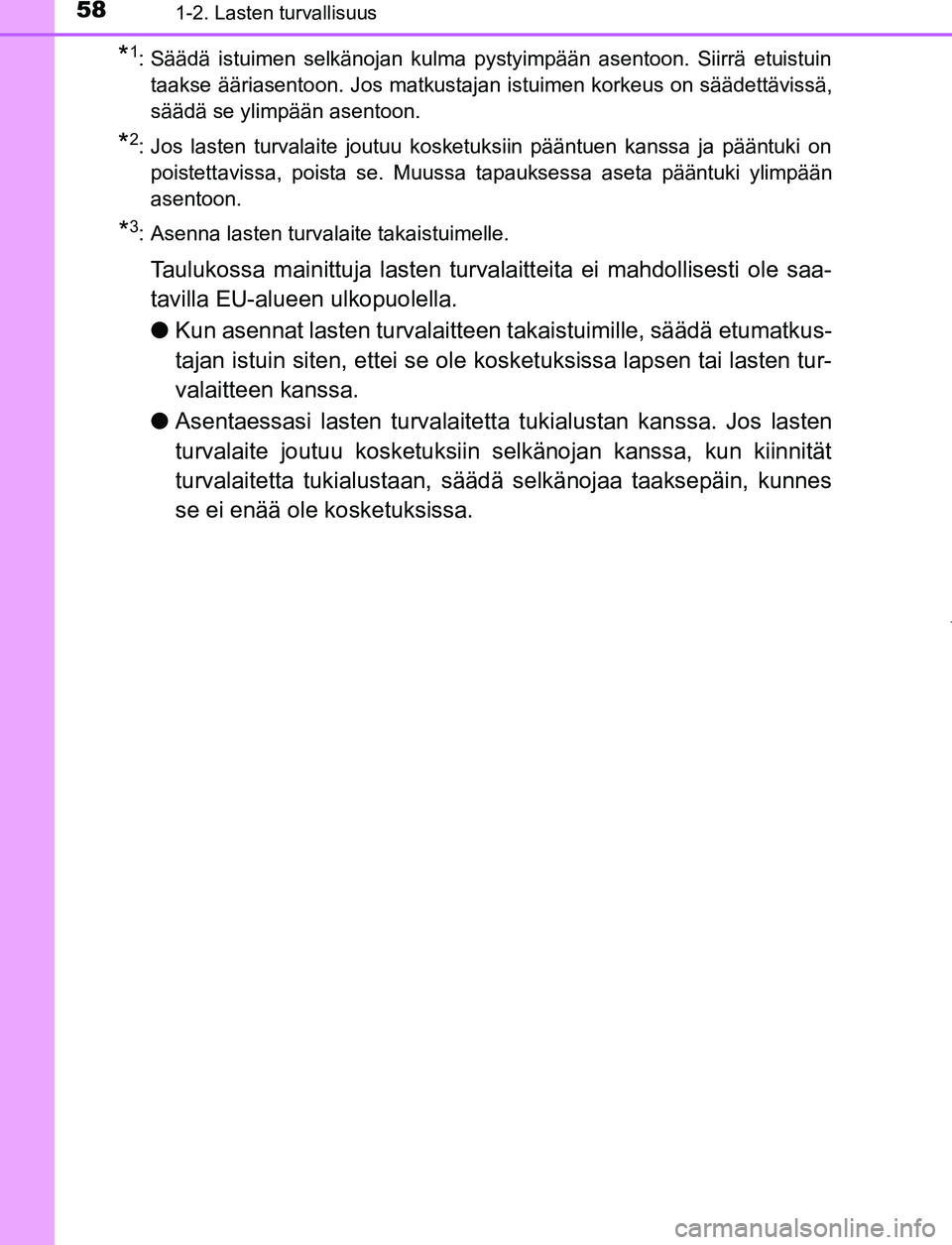

581-2. Lasten turvallisuus
OM47A89FI
*1: Säädä istuimen selkänojan kulma pystyimpään asentoon. Siirrä etuistuintaakse ääriasentoon. Jos matkustajan istuimen korkeus on säädettävissä,
säädä se ylimpään asentoon.
*2: Jos lasten turvalaite joutuu kosketuksiin pääntuen kanssa ja pääntuki onpoistettavissa, poista se. Muussa tapauksessa aseta pääntuki ylimpään
asentoon.
*3: Asenna lasten turvalaite takaistuimelle.
Taulukossa mainittuja lasten turvalaitteita ei mahdollisesti ole saa-
tavilla EU-alueen ulkopuolella.
● Kun asennat lasten turvalaitteen takaistuim ille, säädä etumatkus-
tajan istuin siten, ettei se ole kosketuksissa lapsen tai lasten tur-
valaitteen kanssa.
● Asentaessasi lasten turvalaitett a tukialustan kanssa. Jos lasten
turvalaite joutuu kosketuksiin selkänojan kanssa, kun kiinnität
turvalaitetta tukialustaan, sää dä selkänojaa taaksepäin, kunnes
se ei enää ole kosketuksissa.
OM47A89FI.book Page 58 Monday, February 13, 2017 3:39 PM

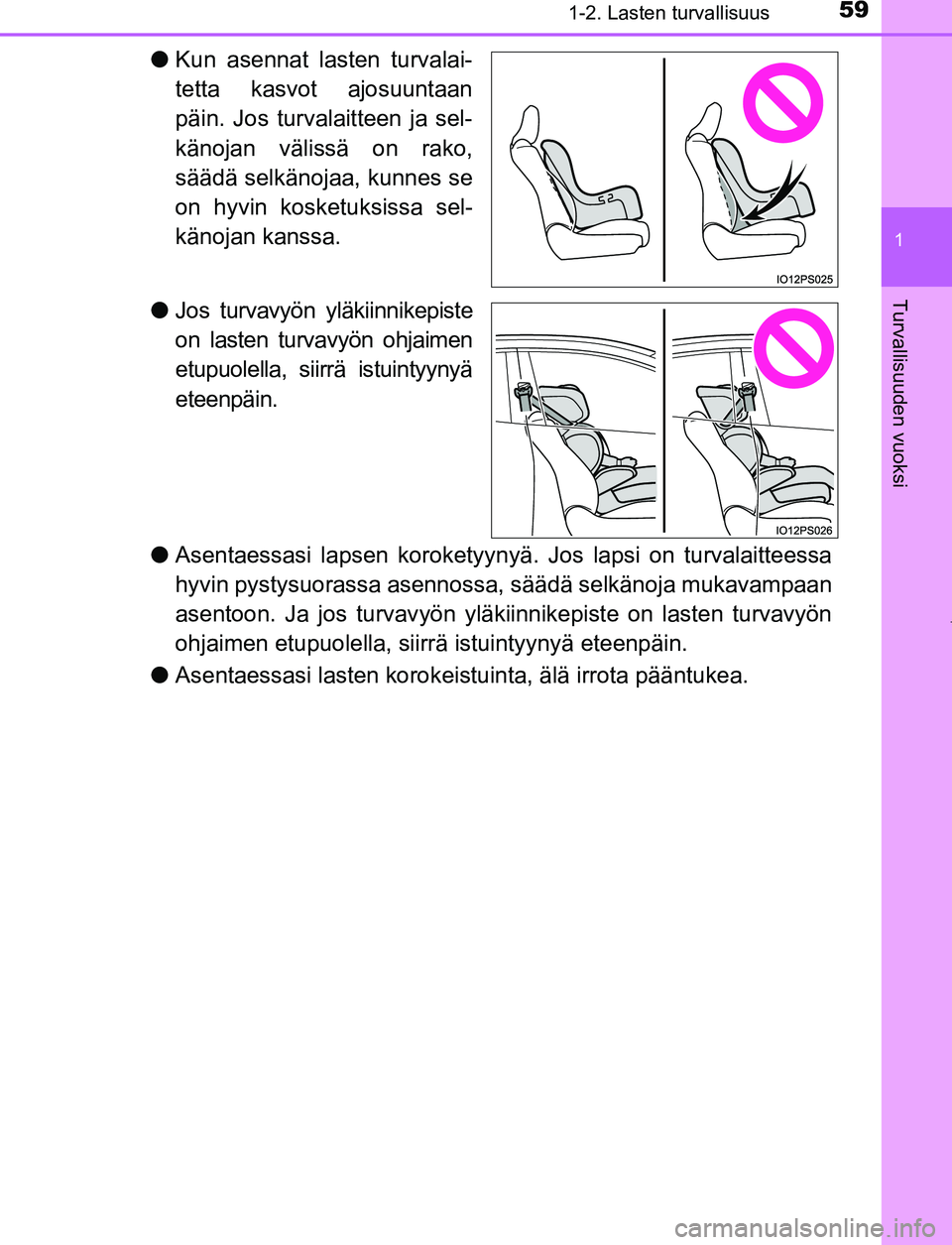

591-2. Lasten turvallisuus
1
OM47A89FI
Turvallisuuden vuoksi
●Kun asennat lasten turvalai-
tetta kasvot ajosuuntaan
päin. Jos turvalaitteen ja sel-
känojan välissä on rako,
säädä selkänojaa, kunnes se
on hyvin kosketuksissa sel-
känojan kanssa.
● Jos turvavyön yläkiinnikepiste
on lasten turvavyön ohjaimen
etupuolella, siirrä istuintyynyä
eteenpäin.
● Asentaessasi lapsen koroketyyn yä. Jos lapsi on turvalaitteessa
hyvin pystysuorassa asennossa, säädä selkänoja mukavampaan
asentoon. Ja jos turvav yön yläkiinnikepiste on lasten turvavyön
ohjaimen etupuolella, siirrä istuintyynyä eteenpäin.
● Asentaessasi lasten korokeistuinta, älä irrota pääntukea.
OM47A89FI.book Page 59 Monday, February 13, 2017 3:39 PM

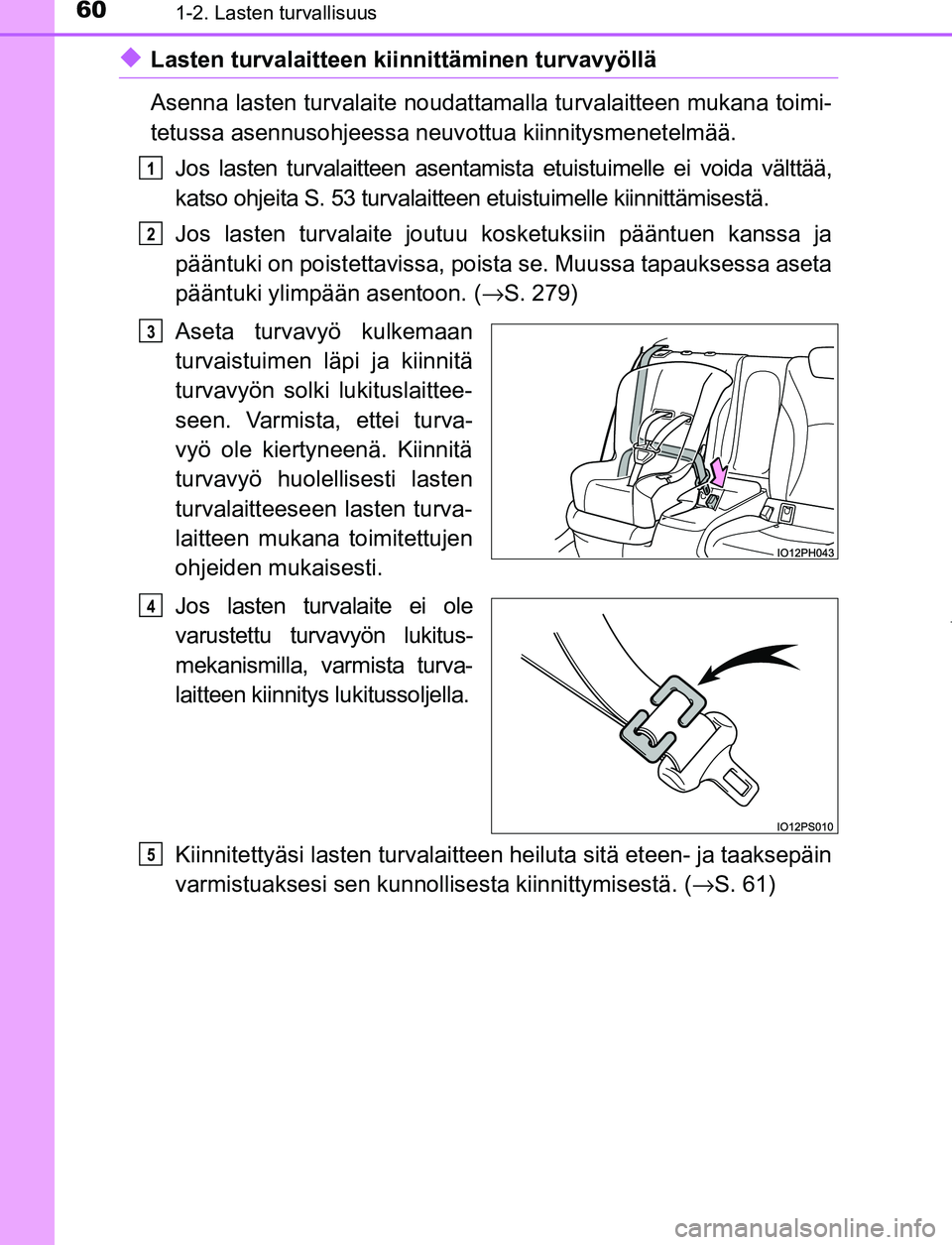

601-2. Lasten turvallisuus
OM47A89FI
◆Lasten turvalaitteen kiinnittäminen turvavyöllä
Asenna lasten turvalaite noudattamalla turvalaitteen mukana toimi-
tetussa asennusohjeessa neuv ottua kiinnitysmenetelmää.
Jos lasten turvalaitteen asentamista etuistuimelle ei voida välttää,
katso ohjeita S. 53 turvalaitteen etuistuimelle kiinnittämisestä.
Jos lasten turvalaite joutuu ko sketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se. Muussa tapauksessa aseta
pääntuki ylimpään asentoon. ( →S. 279)
Aseta turvavyö kulkemaan
turvaistuimen läpi ja kiinnitä
turvavyön solki lukituslaittee-
seen. Varmista, ettei turva-
vyö ole kiertyneenä. Kiinnitä
turvavyö huolellisesti lasten
turvalaitteeseen lasten turva-
laitteen mukana toimitettujen
ohjeiden mukaisesti.
Jos lasten turvalaite ei ole
varustettu turvavyön lukitus-
mekanismilla, varmista turva-
laitteen kiinnitys lukitussoljella.
Kiinnitettyäsi lasten turvalaitte en heiluta sitä eteen- ja taaksepäin
varmistuaksesi sen kunnollis esta kiinnittymisestä. (→ S. 61)
1
2
3
4
5
