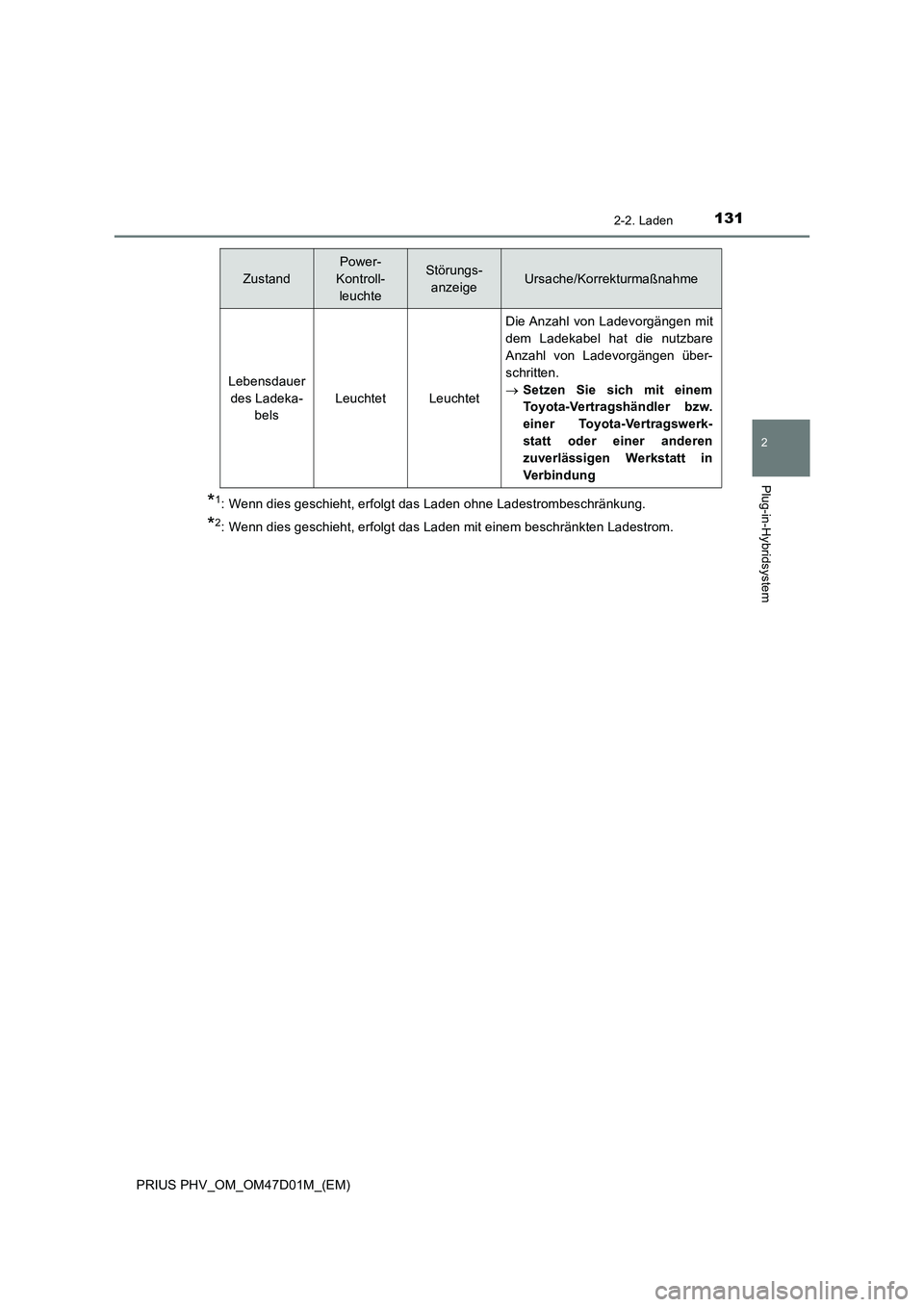

1312-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
*1: Wenn dies geschieht, erfolgt das Laden ohne Ladestrombeschränkung.
*2: Wenn dies geschieht, erfolgt das Laden mit einem beschränkten Ladestrom.
Lebensdauer
des Ladeka-
bels
LeuchtetLeuchtet
Die Anzahl von Ladevorgängen mit
dem Ladekabel hat die nutzbare
Anzahl von Ladevorgängen über-
schritten.
Setzen Sie sich mit einem
Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerk-
statt oder einer anderen
zuverlässigen Werkstatt in
Verbindung
Zustand
Power-
Kontroll-
leuchteStörungs-
anzeigeUrsache/Korrekturmaßnahme

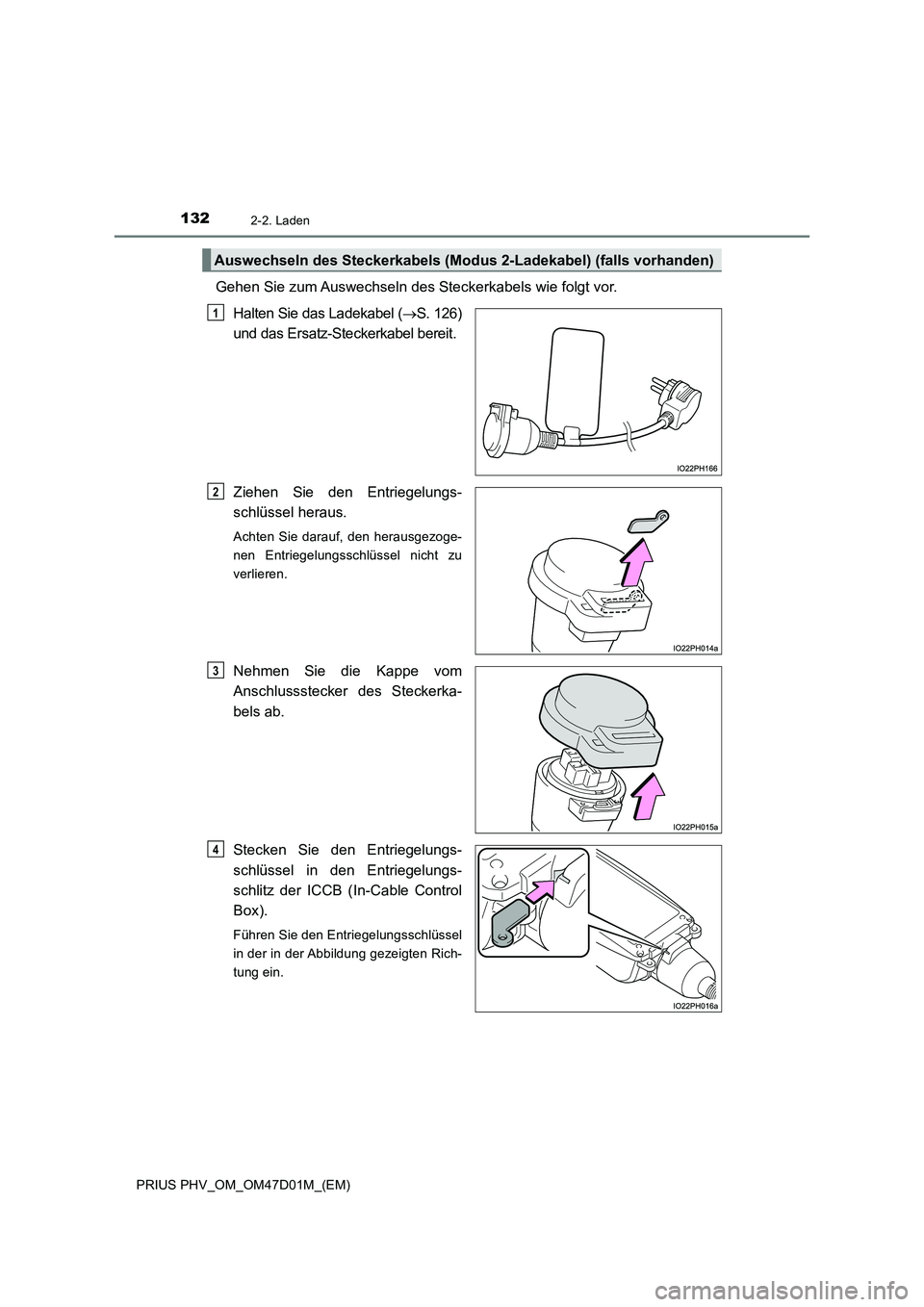

1322-2. Laden
PRIUS PHV_OM_OM47D01M_(EM)
Gehen Sie zum Auswechseln des Steckerkabels wie folgt vor.
Halten Sie das Ladekabel ( S. 126)
und das Ersatz-Steckerkabel bereit.
Ziehen Sie den Entriegelungs-
schlüssel heraus.
Achten Sie darauf, den herausgezoge-
nen Entriegelungsschlüssel nicht zu
verlieren.
Nehmen Sie die Kappe vom
Anschlussstecker des Steckerka-
bels ab.
Stecken Sie den Entriegelungs-
schlüssel in den Entriegelungs-
schlitz der ICCB (In-Cable Control
Box).
Führen Sie den Entriegelungsschlüssel
in der in der Abbildung gezeigten Rich-
tung ein.
Auswechseln des Steckerkabels (Modus 2-Ladekabel) (falls vorhanden)
1
2
3
4

1332-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)

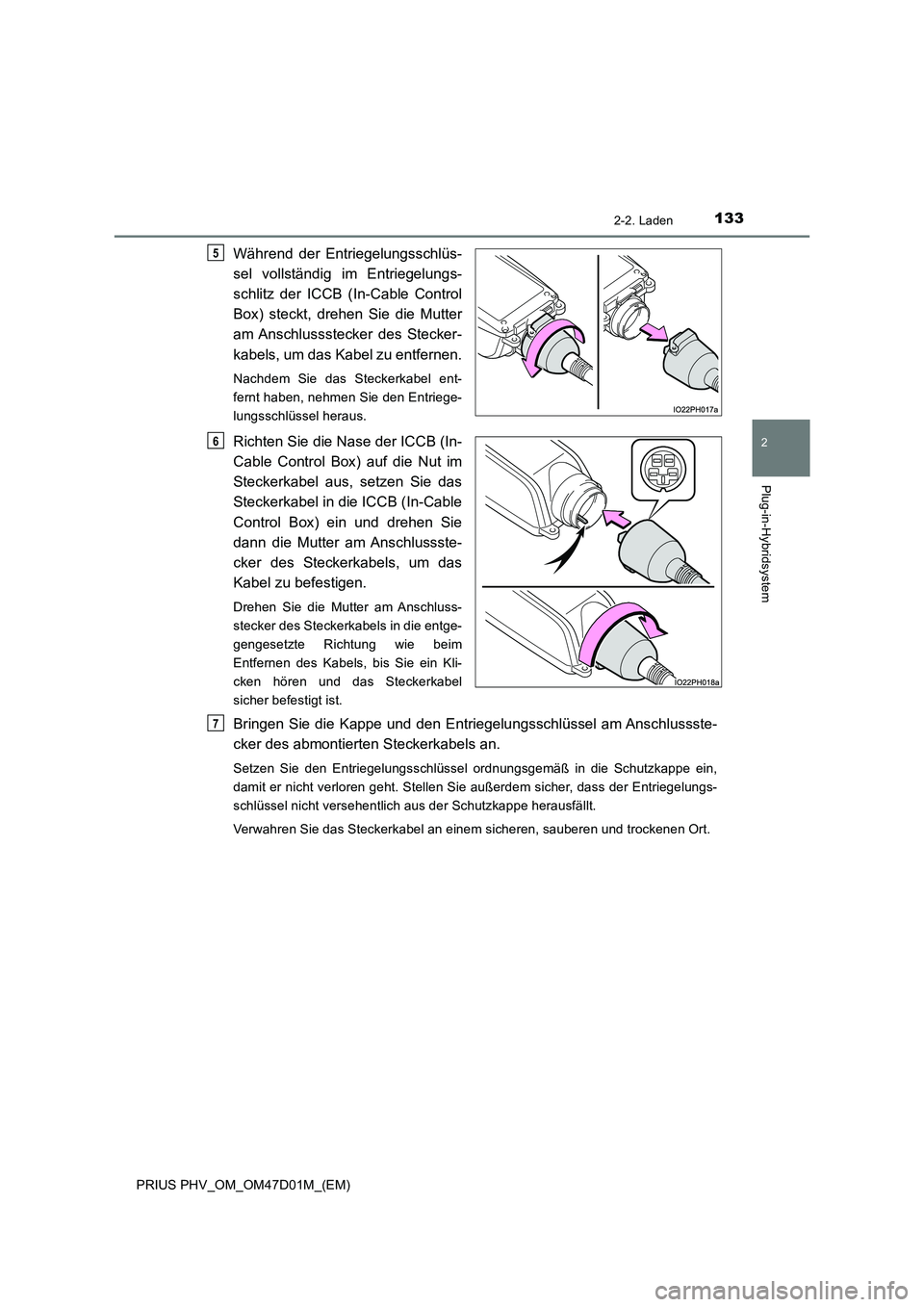

Während der Entriegelungsschlüs-
sel vollständig im Entriegelungs-
schlitz der ICCB (In-Cable Control
Box) steckt, drehen Sie die Mutter
am Anschlussstecker des Stecker-
kabels, um das Kabel zu entfernen.
Nachdem Sie das Steckerkabel ent-
fernt haben, nehmen Sie den Entriege-
lungsschlüssel heraus.
Richten Sie die Nase der ICCB (In-
Cable Control Box) auf die Nut im
Steckerkabel aus, setzen Sie das
Steckerkabel in die ICCB (In-Cable
Control Box) ein und drehen Sie
dann die Mutter am Anschlussste-
cker des Steckerkabels, um das
Kabel zu befestigen.
Drehen Sie die Mutter am Anschluss-
stecker des Steckerkabels in die entge-
gengesetzte Richtung wie beim
Entfernen des Kabels, bis Sie ein Kli-
cken hören und das Steckerkabel
sicher befestigt ist.
Bringen Sie die Kappe und den Entriegelungsschlüssel am Anschlussste-
cker des abmontierten Steckerkabels an.
Setzen Sie den Entriegelungsschlüssel ordnungsgemäß in die Schutzkappe ein,
damit er nicht verloren geht. Stellen Sie außerdem sicher, dass der Entriegelungs-
schlüssel nicht versehentlich aus der Schutzkappe herausfällt.
Verwahren Sie das Steckerkabel an einem sicheren, sauberen und trockenen Ort.
5
6
7

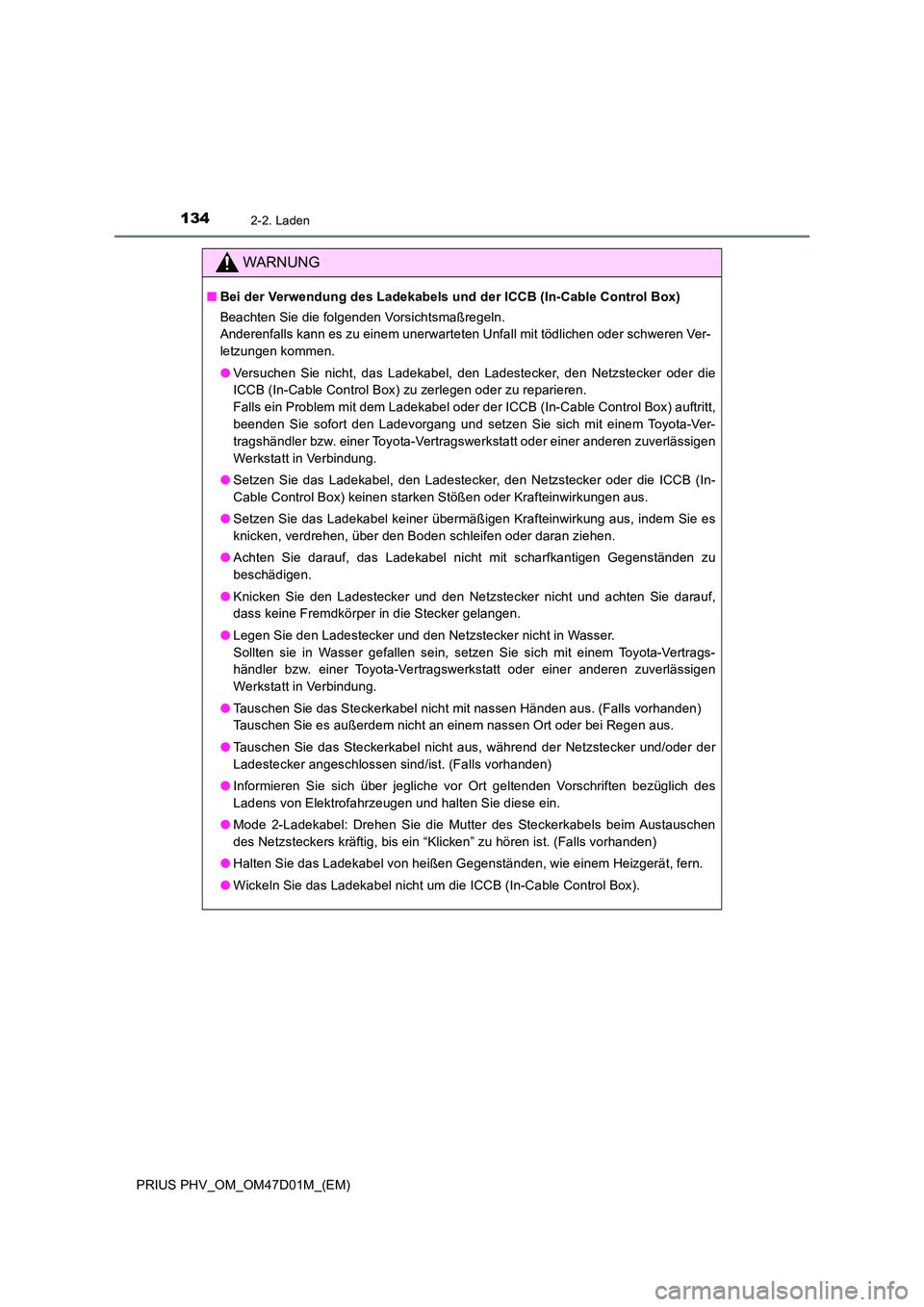

1342-2. Laden
PRIUS PHV_OM_OM47D01M_(EM)
WARNUNG
■Bei der Verwendung des Ladekabels und der ICCB (In-Cable Control Box)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu einem unerwarteten Unfall mit tödlichen oder schweren Ver-
letzungen kommen.
● Versuchen Sie nicht, das Ladekabel, den Ladestecker, den Netzstecker oder die
ICCB (In-Cable Control Box) zu zerlegen oder zu reparieren.
Falls ein Problem mit dem Ladekabel oder der ICCB (In-Cable Control Box) auftritt,
beenden Sie sofort den Ladevorgang und setzen Sie sich mit einem Toyota-Ver-
tragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
● Setzen Sie das Ladekabel, den Ladestecker, den Netzstecker oder die ICCB (In-
Cable Control Box) keinen starken Stößen oder Krafteinwirkungen aus.
● Setzen Sie das Ladekabel keiner übermäßigen Krafteinwirkung aus, indem Sie es
knicken, verdrehen, über den Boden schleifen oder daran ziehen.
● Achten Sie darauf, das Ladekabel nicht mit scharfkantigen Gegenständen zu
beschädigen.
● Knicken Sie den Ladestecker und den Netzstecker nicht und achten Sie darauf,
dass keine Fremdkörper in die Stecker gelangen.
● Legen Sie den Ladestecker und den Netzstecker nicht in Wasser.
Sollten sie in Wasser gefallen sein, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
● Tauschen Sie das Steckerkabel nicht mit nassen Händen aus. (Falls vorhanden)
Tauschen Sie es außerdem nicht an einem nassen Ort oder bei Regen aus.
● Tauschen Sie das Steckerkabel nicht aus, während der Netzstecker und/oder der
Ladestecker angeschlossen sind/ist. (Falls vorhanden)
● Informieren Sie sich über jegliche vor Ort geltenden Vorschriften bezüglich des
Ladens von Elektrofahrzeugen und halten Sie diese ein.
● Mode 2-Ladekabel: Drehen Sie die Mutter des Steckerkabels beim Austauschen
des Netzsteckers kräftig, bis ein “Klicken” zu hören ist. (Falls vorhanden)
● Halten Sie das Ladekabel von heißen Gegenständen, wie einem Heizgerät, fern.
● Wickeln Sie das Ladekabel nicht um die ICCB (In-Cable Control Box).

1352-2. Laden
2
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
HINWEIS
■Bei der Verwendung des Ladekabels und der mit diesem verbundenen Teile
 S. 171
■ Vorsichtsmaßregeln in Bezug auf niedrige Temperaturen
Bei niedrigen Temperaturen können das Ladekabel und das Steckerkabel hart wer-
den.
Achten Sie deshalb darauf, dass Sie sie keiner übermäßigen Krafteinwirkung aus-
setzen. Wird eine zu große Kraft auf ein hart gewordenes Ladekabel oder Steckerka-
bel ausgeübt, kann es beschädigt werden.
■ Vorsichtsmaßregeln in Bezug auf das Steckerkabel (falls vorhanden)
Verwenden Sie das Steckerkabel ausschließlich zum Laden dieses Fahrzeugs.
Anderenfalls kann das Steckerkabel beschädigt werden.

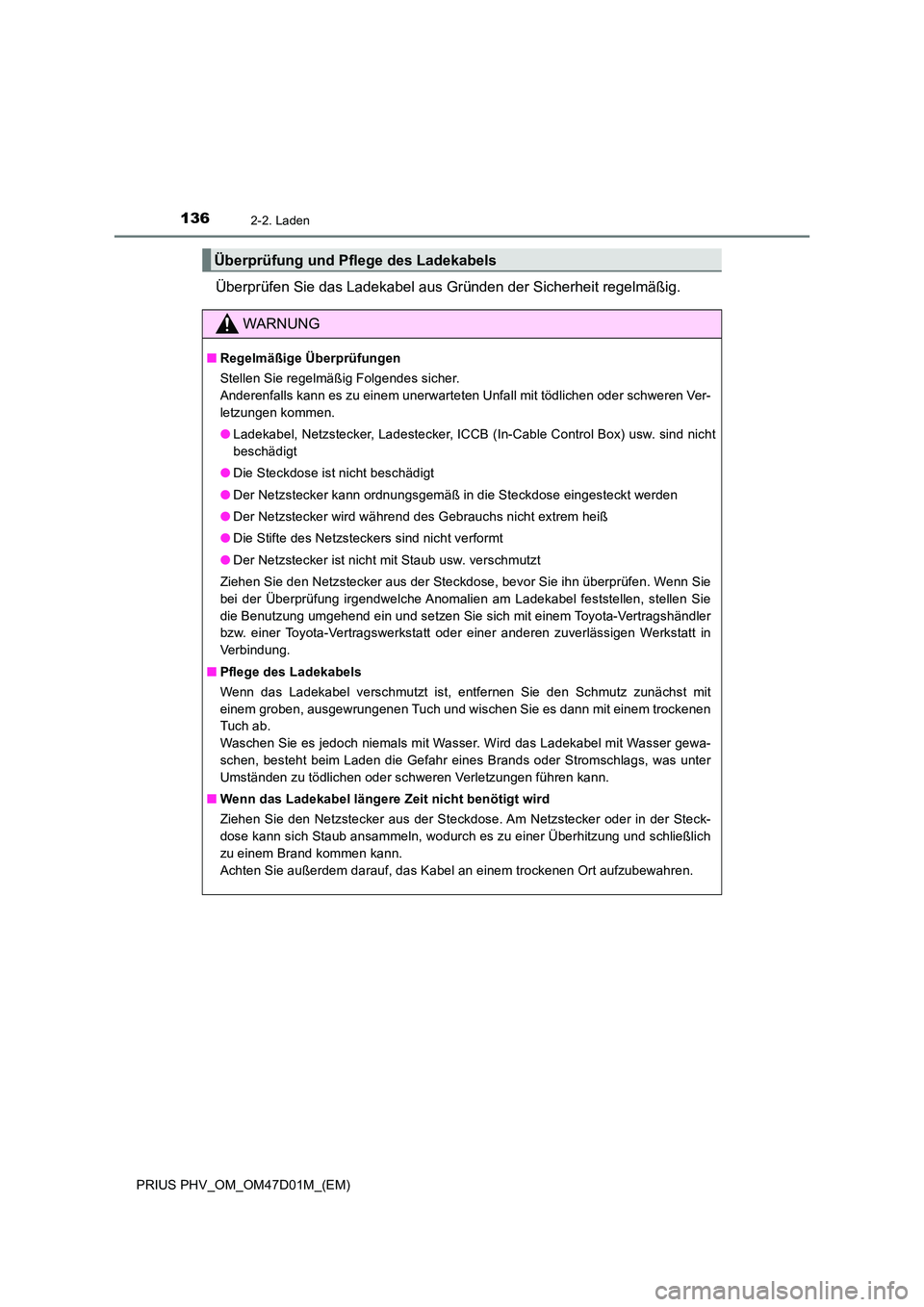

1362-2. Laden
PRIUS PHV_OM_OM47D01M_(EM)
Überprüfen Sie das Ladekabel aus Gründen der Sicherheit regelmäßig.
Überprüfung und Pflege des Ladekabels
WARNUNG
■Regelmäßige Überprüfungen
Stellen Sie regelmäßig Folgendes sicher.
Anderenfalls kann es zu einem unerwarteten Unfall mit tödlichen oder schweren Ver-
letzungen kommen.
● Ladekabel, Netzstecker, Ladestecker, ICCB (In-Cable Control Box) usw. sind nicht
beschädigt
● Die Steckdose ist nicht beschädigt
● Der Netzstecker kann ordnungsgemäß in die Steckdose eingesteckt werden
● Der Netzstecker wird während des Gebrauchs nicht extrem heiß
● Die Stifte des Netzsteckers sind nicht verformt
● Der Netzstecker ist nicht mit Staub usw. verschmutzt
Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie ihn überprüfen. Wenn Sie
bei der Überprüfung irgendwelche Anomalien am Ladekabel feststellen, stellen Sie
die Benutzung umgehend ein und setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
■ Pflege des Ladekabels
Wenn das Ladekabel verschmutzt ist, entfernen Sie den Schmutz zunächst mit
einem groben, ausgewrungenen Tuch und wischen Sie es dann mit einem trockenen
Tuch ab.
Waschen Sie es jedoch niemals mit Wasser. Wird das Ladekabel mit Wasser gewa-
schen, besteht beim Laden die Gefahr eines Brands oder Stromschlags, was unter
Umständen zu tödlichen oder schweren Verletzungen führen kann.
■ Wenn das Ladekabel längere Zeit nicht benötigt wird
Ziehen Sie den Netzstecker aus der Steckdose. Am Netzstecker oder in der Steck-
dose kann sich Staub ansammeln, wodurch es zu einer Überhitzung und schließlich
zu einem Brand kommen kann.
Achten Sie außerdem darauf, das Kabel an einem trockenen Ort aufzubewahren.

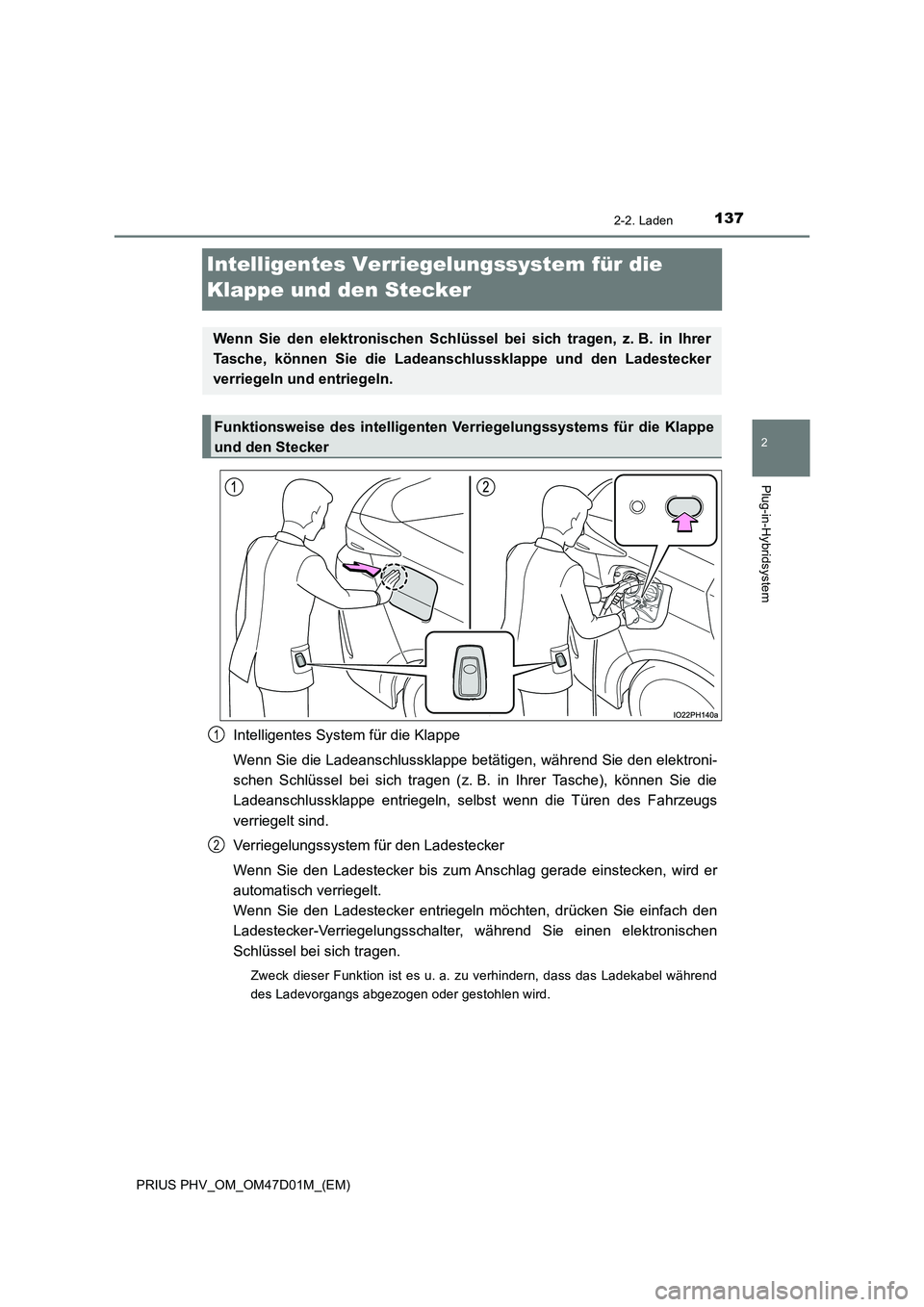

137
2
2-2. Laden
Plug-in-Hybridsystem
PRIUS PHV_OM_OM47D01M_(EM)
Intelligentes Verriegelungssystem für die
Klappe und den Stecker
Intelligentes System für die Klappe
Wenn Sie die Ladeanschlussklappe betätigen, während Sie den elektroni-
schen Schlüssel bei sich tragen (z. B. in Ihrer Tasche), können Sie die
Ladeanschlussklappe entriegeln, selbst wenn die Türen des Fahrzeugs
verriegelt sind.
Verriegelungssystem für den Ladestecker
Wenn Sie den Ladestecker bis zum Anschlag gerade einstecken, wird er
automatisch verriegelt.
Wenn Sie den Ladestecker entriegeln möchten, drücken Sie einfach den
Ladestecker-Verriegelungsschalter, während Sie einen elektronischen
Schlüssel bei sich tragen.
Zweck dieser Funktion ist es u. a. zu verhindern, dass das Ladekabel während
des Ladevorgangs abgezogen oder gestohlen wird.
Wenn Sie den elektronischen Schlüssel bei sich tragen, z. B. in Ihrer
Tasche, können Sie die Ladeanschlussklappe und den Ladestecker
verriegeln und entriegeln.
Funktionsweise des intelligenten Verriegelungssystems für die Klappe
und den Stecker
1
2

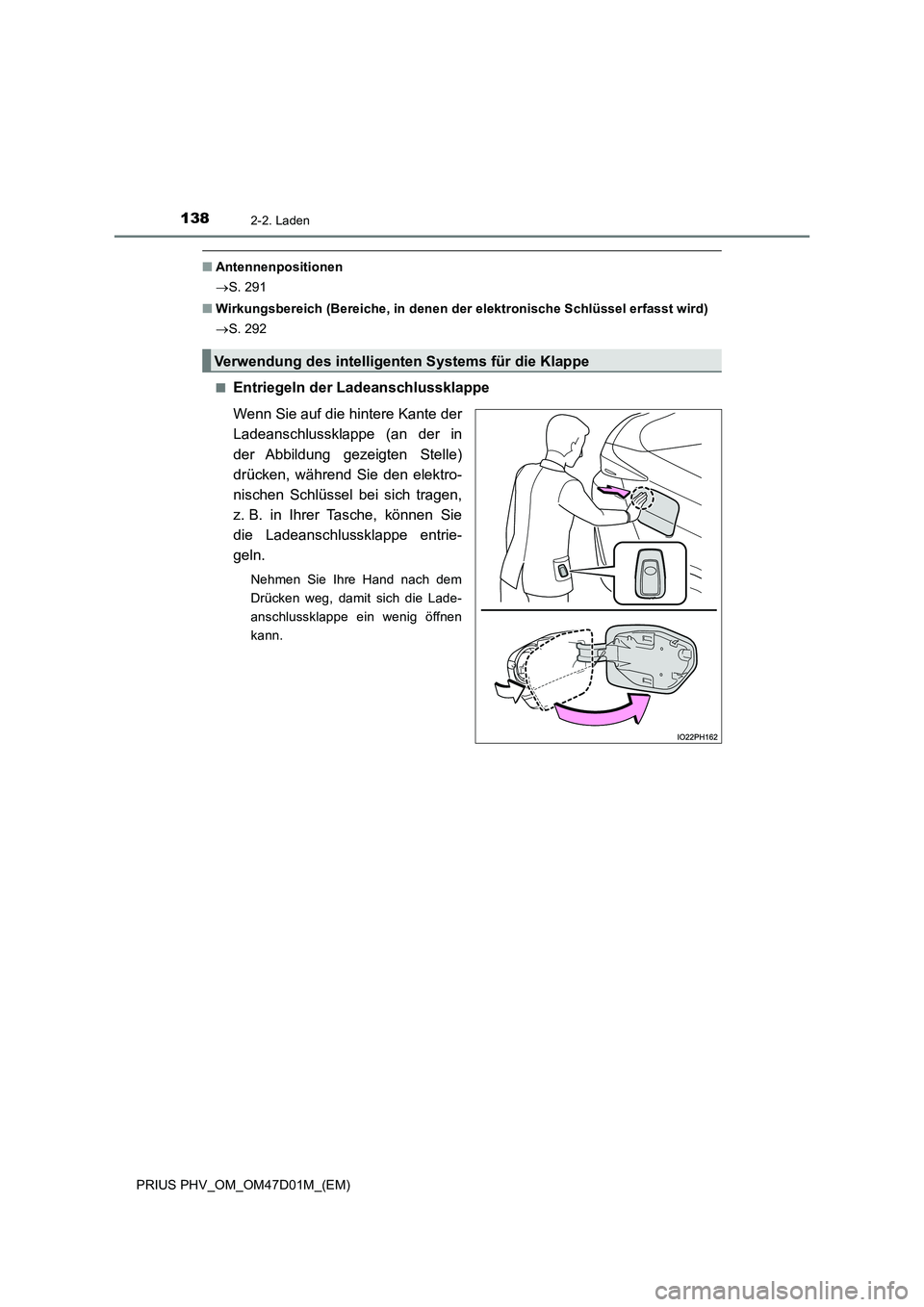

1382-2. Laden
PRIUS PHV_OM_OM47D01M_(EM)
■Antennenpositionen
 S. 291
■ Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)
 S. 292
■Entriegeln der Ladeanschlussklappe
Wenn Sie auf die hintere Kante der
Ladeanschlussklappe (an der in
der Abbildung gezeigten Stelle)
drücken, während Sie den elektro-
nischen Schlüssel bei sich tragen,
z. B. in Ihrer Tasche, können Sie
die Ladeanschlussklappe entrie-
geln.
Nehmen Sie Ihre Hand nach dem
Drücken weg, damit sich die Lade-
anschlussklappe ein wenig öffnen
kann.
Verwendung des intelligenten Systems für die Klappe

1392-2. Laden
2
Plug-in-Hybridsystem

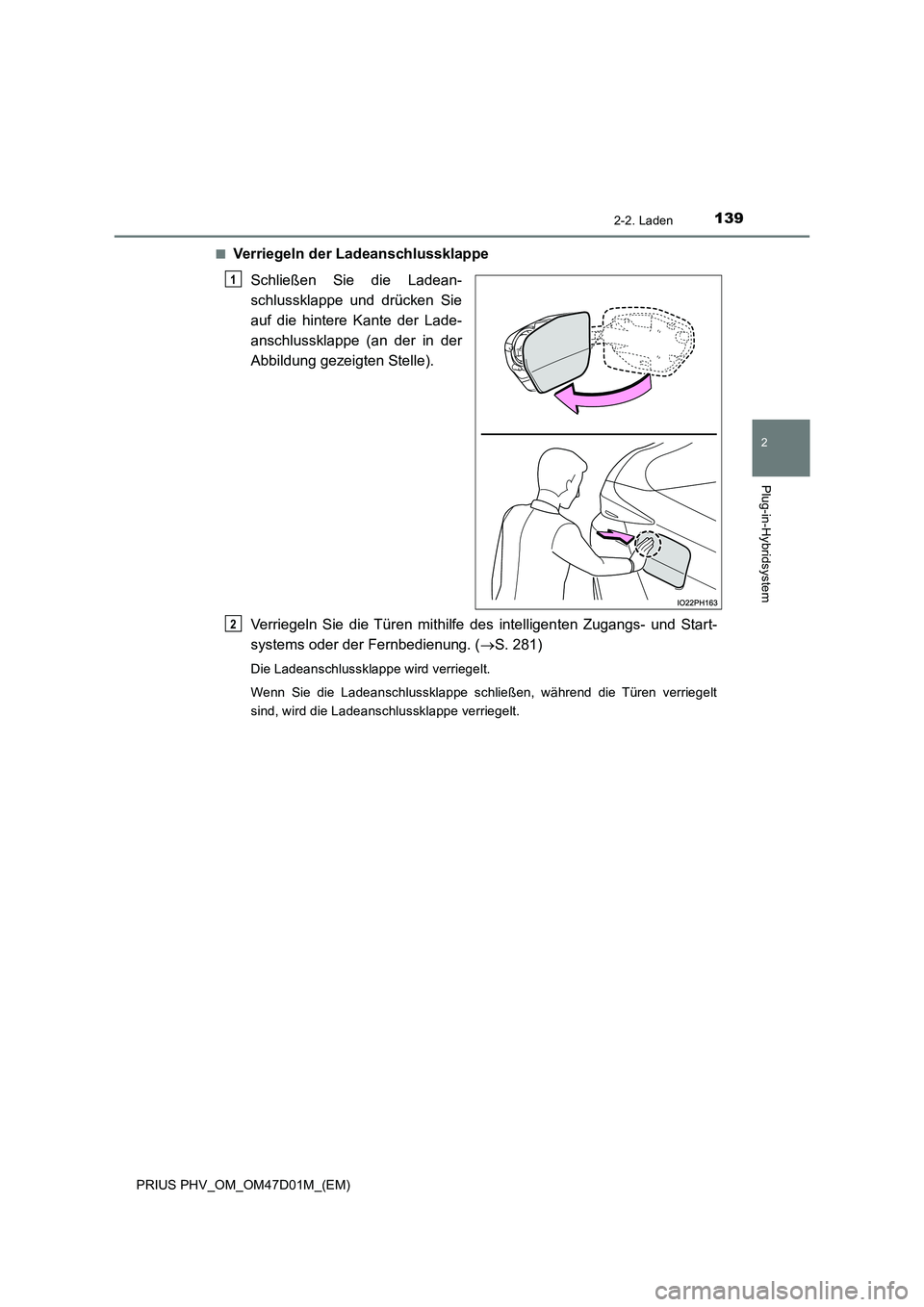

PRIUS PHV_OM_OM47D01M_(EM)■
Verriegeln der Ladeanschlussklappe
Schließen Sie die Ladean-
schlussklappe und drücken Sie
auf die hintere Kante der Lade-
anschlussklappe (an der in der
Abbildung gezeigten Stelle).
Verriegeln Sie die Türen mithilfe des intelligenten Zugangs- und Start-
systems oder der Fernbedienung. (S. 281)
Die Ladeanschlussklappe wird verriegelt.
Wenn Sie die Ladeanschlussklappe schließen, während die Türen verriegelt
sind, wird die Ladeanschlussklappe verriegelt.
1
2

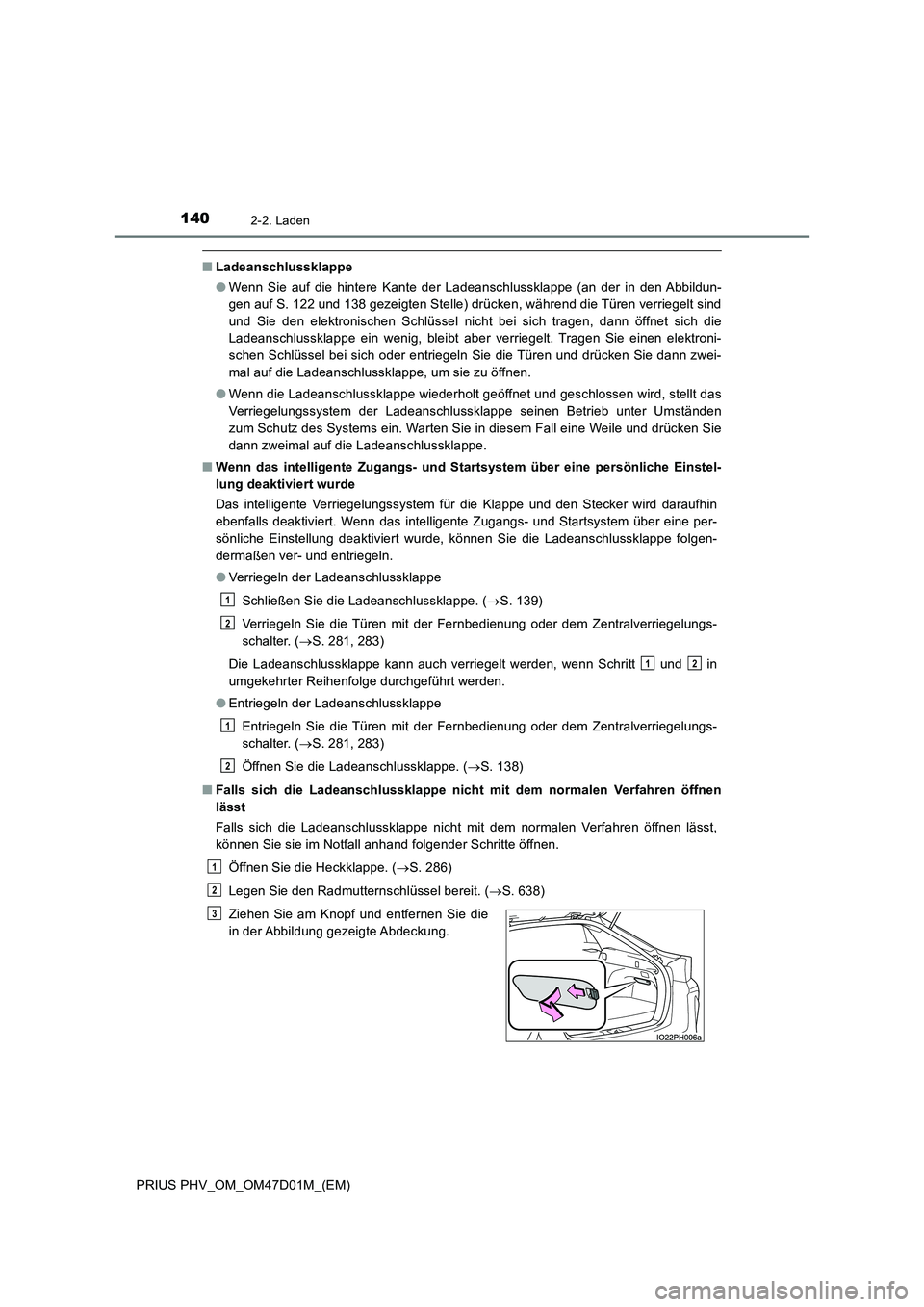

1402-2. Laden
PRIUS PHV_OM_OM47D01M_(EM)
■Ladeanschlussklappe
●Wenn Sie auf die hintere Kante der Ladeanschlussklappe (an der in den Abbildun-
gen auf S. 122 und 138 gezeigten Stelle) drücken, während die Türen verriegelt sind
und Sie den elektronischen Schlüssel nicht bei sich tragen, dann öffnet sich die
Ladeanschlussklappe ein wenig, bleibt aber verriegelt. Tragen Sie einen elektroni-
schen Schlüssel bei sich oder entriegeln Sie die Türen und drücken Sie dann zwei-
mal auf die Ladeanschlussklappe, um sie zu öffnen.
●Wenn die Ladeanschlussklappe wiederholt geöffnet und geschlossen wird, stellt das
Verriegelungssystem der Ladeanschlussklappe seinen Betrieb unter Umständen
zum Schutz des Systems ein. Warten Sie in diesem Fall eine Weile und drücken Sie
dann zweimal auf die Ladeanschlussklappe.
■Wenn das intelligente Zugangs- und Startsystem über eine persönliche Einstel-
lung deaktiviert wurde
Das intelligente Verriegelungssystem für die Klappe und den Stecker wird daraufhin
ebenfalls deaktiviert. Wenn das intelligente Zugangs- und Startsystem über eine per-
sönliche Einstellung deaktiviert wurde, können Sie die Ladeanschlussklappe folgen-
dermaßen ver- und entriegeln.
●Verriegeln der Ladeanschlussklappe
Schließen Sie die Ladeanschlussklappe. (S. 139)
Verriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 281, 283)
Die Ladeanschlussklappe kann auch verriegelt werden, wenn Schritt und in
umgekehrter Reihenfolge durchgeführt werden.
●Entriegeln der Ladeanschlussklappe
Entriegeln Sie die Türen mit der Fernbedienung oder dem Zentralverriegelungs-
schalter. (S. 281, 283)
Öffnen Sie die Ladeanschlussklappe. (S. 138)
■Falls sich die Ladeanschlussklappe nicht mit dem normalen Verfahren öffnen
lässt
Falls sich die Ladeanschlussklappe nicht mit dem normalen Verfahren öffnen lässt,
können Sie sie im Notfall anhand folgender Schritte öffnen.
Öffnen Sie die Heckklappe. (S. 286)
Legen Sie den Radmutternschlüssel bereit. (S. 638)
Ziehen Sie am Knopf und entfernen Sie die
in der Abbildung gezeigte Abdeckung.
1
2
12
1
2
1
2
3
